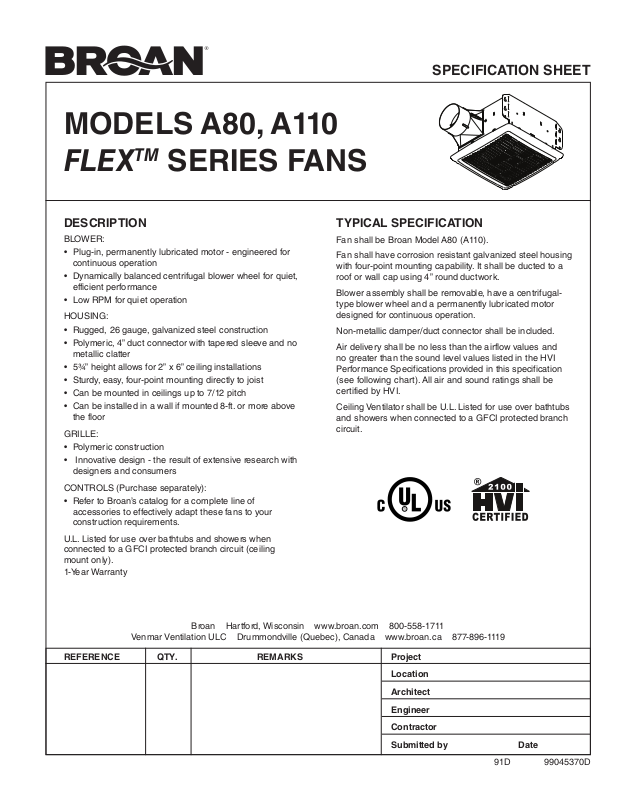

Page 1
MODELS A80, A110
SPECIFICATION SHEET
FLEX
DESCRIPTION
BLOWER:
• Plug-in, permanently lubricated motor - engineered for
continuous operation
• Dynamically balanced centrifugal blower wheel for quiet,
efficient performance
• Low RPM for quiet operation
HOUSING:
• Rugged, 26 gauge, galvanized steel construction
• Polymeric, 4” duct connector with tapered sleeve and no
metallic clatter
• 5¾” height allows for 2” x 6” ceiling installations
• Sturdy, easy, four-point mounting directly to joist
• Can be mounted in ceilings up to 7/12 pitch
• Can be installed in a wall if mounted 8-ft. or more above
the floor
GRILLE:
• Polymeric construction
• Innovative design - the result of extensive research with
designers and consumers
CONTROLS (Purchase separately):
• Refer to Broan’s catalog for a complete line of
accessories to effectively adapt these fans to your
construction requirements.
U.L. Listed for use over bathtubs and showers when
connected to a GFCI protected branch circuit (ceiling
mount only).
1-Year Warranty
SERIES FANS
TM
TYPICAL SPECIFICATION
Fan shall be Broan Model A80 (A110).
Fan shall have corrosion resistant galvanized steel housing
with four-point mounting capability. It shall be ducted to a
roof or wall cap using 4” round ductwork.
Blower assembly shall be removable, have a centrifugaltype blower wheel and a permanently lubricated motor
designed for continuous operation.
Non-metallic damper/duct connector shall be included.
Air delivery shall be no less than the airflow values and
no greater than the sound level values listed in the HVI
Performance Specifications provided in this specification
(see following chart). All air and sound ratings shall be
certified by HVI.
Ceiling Ventilator shall be U.L. Listed for use over bathtubs
and showers when connected to a GFCI protected branch
circuit.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
REFERENCE QTY. REMARKS Project
Location
Architect
Engineer
Contractor
Submitted by Date
91D 99045370D

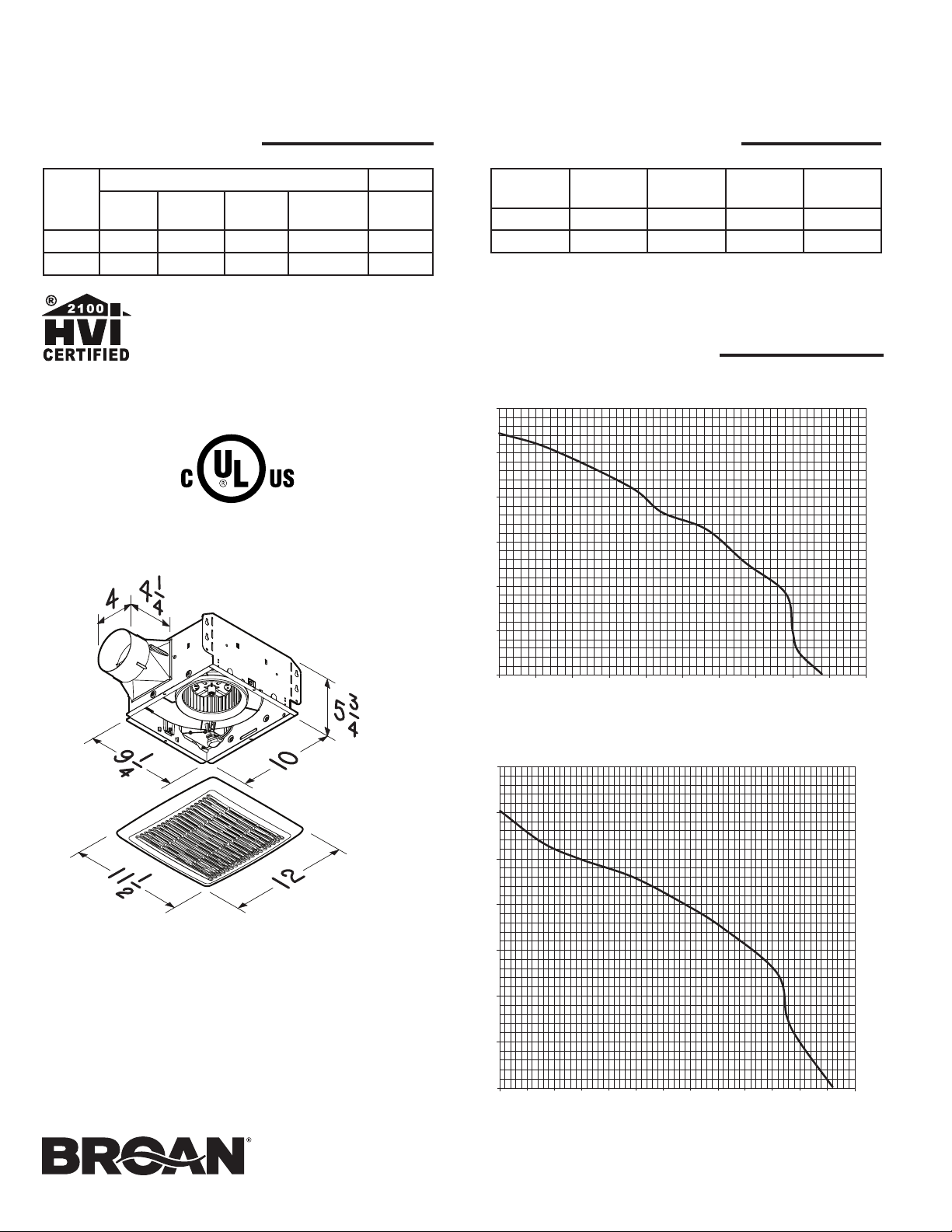

Page 2
PERFORMANCE RATINGS
Model A110
FLEXTM SERIES FANS
HVI PERFORMANCE
0.1 Ps - Static Pressure (in. H2O) 0.25 Ps
Model
A80 80 2.0 43.1 1.89 67
A110 110 3.0 47.3 2.36 102
Airflow
(CFM)
Sound
(Sones)
HVI-2100 CERTIFIED RATINGS comply with new
testing technologies and procedures prescribed by the
Home Ventilating Institute, for off-the-shelf products, as
they are available to consumers. Product performance
is rated at 0.1 in. static pressure, based on tests
conducted in a state-of-the-art test laboratory. Sones
are a measure of humanly-perceived loudness, based
on laboratory measurements.
Power
(Watts)
Efficacy
(CFM / W)
Airflow
(CFM)
ELECTRICAL & WEIGHT
Model Volts Hz Amps
A80 120 60 0.37 10.0 lb.
A110 120 60 0.40 10.0 lb.
AIR FLOW PERFORMANCE
Model A80
0.6
0.5
0.4
0.3
Static Pressure
0.2
O - Inches of Water Gauge)
2
Shipping
Weight
NOTE: Dimensions shown are in inches.
0.1
(in. H
0.0
0 10 20 30 40 50 60 70 80 90 100
Air Flow (CFM - Cubic Feet per Minute)
0.7
0.6
0.5
0.4
0.3
Static Pressure
O - Inches of Water Gauge)
2
0.2
(in. H
0.1
0.0
0 10 20 30 40 50 60 70 80 90 100
Air Flow (CFM - Cubic Feet per Minute)
110
120
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
130
Page 3
VENTILATEURS
FICHE TECHNIQUE
DE SÉRIE FLEX
,
MODÈLES A80 ET A110
MC
DESCRIPTION
VENTILATEUR :
• Moteur enfichable, lubrifié à vie, conçu pour un
fonctionnement continu
• Roue de ventilateur centrifuge équilibrée dynamiquement
assurant une performance silencieuse et optimale
• Bas régime de rotation permettant un
fonctionnement silencieux
BOÎTIER :
• Robuste, fabriqué en acier galvanisé de calibre 26
• Raccord de conduit en polymère de 4 po avec manchon
conique ne produisant aucun cliquetis métallique
• Hauteur de 5¾ po permettant l'installation dans des
structures de plafond en 2 po x 6 po
• Montage facile et solide en quatre points directement sur
les solives
• Peut être installé dans un plafond ayant une pente jusqu’à
7/12
• Ce produit peut être installé dans un mur s’il est fixé à
2,44 m (8 pi) au-dessus du plancher
GRILLE :
• Construction en polymère
• Conception novatrice, fruit d’une recherche exhaustive
auprès de designers et de consommateurs
COMMANDES (vendues séparément) :
• Se référer au catalogue Broan pour la collection complète
d’accessoires afin d’adapter ces ventilateurs à vos
exigences de construction.
Homologué U.L. pour utilisation au-dessus de la baignoire
et de la douche lorsqu’il est raccordé à un circuit protégé
par un disjoncteur de fuite à la terre (DDFT) (installation au
plafond seulement).
Garantie de 1 an
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
Broan Hartford, Wisconsin www.broan.com 800-558-1711
SPÉCIFICATIONS TYPES
Le ventilateur doit être le modèle Broan A80 (A110).
Le ventilateur doit avoir un boîtier en acier galvanisé résistant
à la corrosion et la capacité d'effectuer son montage en quatre
points. Il doit être raccordé à un capuchon de toit ou de mur
au moyen d’un conduit rond de 4 po.
Le bloc ventilateur doit être amovible et avoir une roue de
ventilateur centrifuge équilibrée dynamiquement et un moteur
lubrifié à vie, conçu pour un fonctionnement continu.
Un raccord de conduit avec clapet non métallique
doit être inclus.
Le débit de l'air ne doit pas être inférieur aux valeurs
de débit indiquées dans les évaluations de rendement
HVI (voir le tableau de performance en page suivante),
aussi, le niveau sonore ne doit pas dépasser les valeurs
indiquées dans ce même tableau. Toutes les valeurs pour
le débit de l’air et le niveau sonore doivent être certifiées
par le HVI.
Le ventilateur de plafond doit être homologué par U.L. pour
une utilisation au-dessus de la baignoire et de la douche
lorsqu’il est raccordé à un circuit protégé par un disjoncteur
de fuite à la terre (DDFT).
RÉFÉRENCE QTÉ REMARQUES Projet
Lieu
Architecte
Ingénieur
Entrepreneur
Soumis par Date
91D 99045370D
Page 4

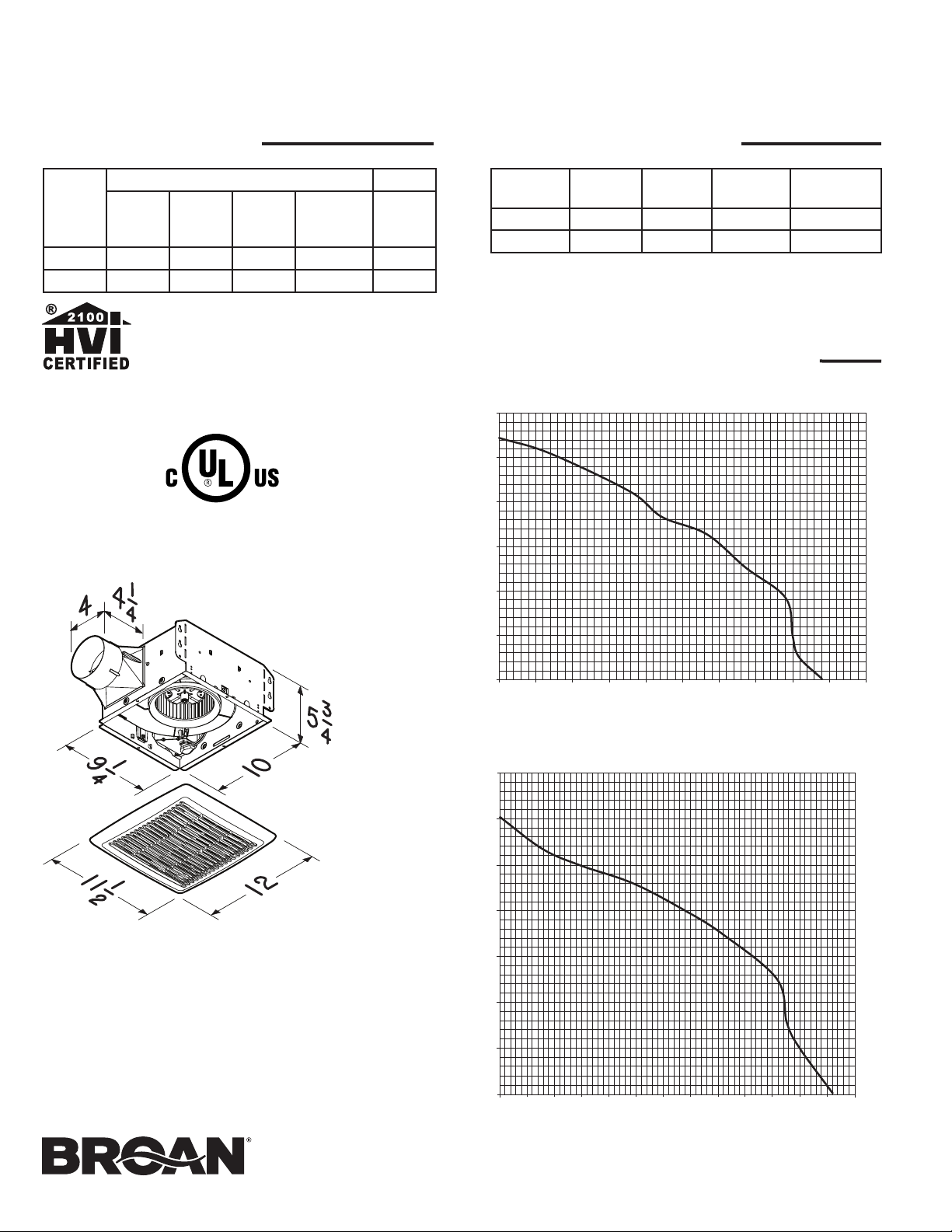

ÉVALUATIONS DE RENDEMENT
Modèle A110C
VENTILATEURS DE SÉRIE FLEX
MC
PERFORMANCE HVI
0,1 Ps - Pression statique (po H2O) 0,25 Ps
Modèle
Débit
de l'air
(pi3/min)
A80 80 2,0 43,1 1,89 67
A110 110 3,0 47,3 2,36 102
Niveau
sonore
Puissance
(Watts)
Efficacité
(pi3/min / W)
(sones)
RÉSULTATS HOMOLOGUÉS HVI-2100 conformes aux
nouvelles technologies de test et aux procédures prescrites
par le Home Ventilating Institute pour les produits offerts sur
le marché, tels qu’ils sont présentés aux consommateurs.
La performance du produit est calibrée à 0,1 po de pression
statique, basée sur les tests dirigés par un laboratoire de pointe.
Un sone est une unité de mesure de bruit perçu par l’oreille
humaine, basée sur des mesures en laboratoire.
Débit
de l'air
(pi3/min)
ÉLECTRICITÉ ET POIDS
Modèle Volts Hz Ampères
A80 120 60 0.37 10,0 lb
A110 120 60 0.40 10,0 lb
RENDEMENT DU DÉBIT DE L'AIR
Modèle A80C
0,6
0,5
0,4
0,3
O - Pouces d’eau)
2
0,2
Pression statique
(po H
0,1
Poids à
l'expédition
NOTE : Les dimensions indiquées sont en pouces.
0,0
0 10 20 30 40 50 60 70 80 90 100
Débit de l’air (pi3/min - Pieds cubes par minute)
0,7
0,6
0,5
0,4
0,3
O - Pouces d’eau)
2
Pression statique
0,2
(po H
0,1
0,0
0 10 20 30 40 50 60 70 80 90 100
Débit de l’air (pi3/min - Pieds cubes par minute)
110
120
130
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
