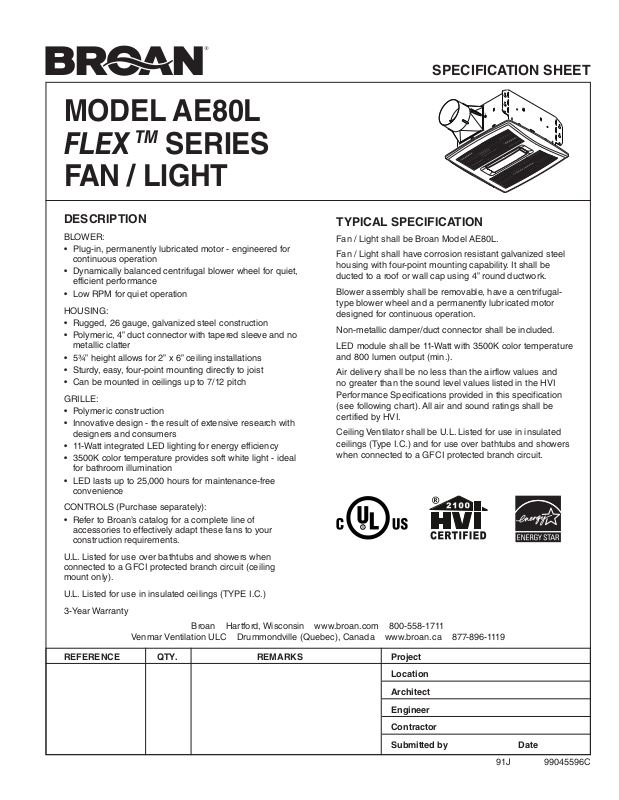

Page 1
MODEL AE80L
SPECIFICATION SHEET
FLEX
SERIES
FAN / LIGHT
DESCRIPTION
BLOWER:
• Plug-in, permanently lubricated motor - engineered for
continuous operation
• Dynamically balanced centrifugal blower wheel for quiet,
efficient performance
• Low RPM for quiet operation
HOUSING:
• Rugged, 26 gauge, galvanized steel construction
• Polymeric, 4” duct connector with tapered sleeve and no
metallic clatter
• 5¾” height allows for 2” x 6” ceiling installations
• Sturdy, easy, four-point mounting directly to joist
• Can be mounted in ceilings up to 7/12 pitch
GRILLE:
• Polymeric construction
• Innovative design - the result of extensive research with
designers and consumers
• 11-Watt integrated LED lighting for energy efficiency
• 3500K color temperature provides soft white light - ideal
for bathroom illumination
• LED lasts up to 25,000 hours for maintenance-free
convenience
CONTROLS (Purchase separately):
• Refer to Broan’s catalog for a complete line of
accessories to effectively adapt these fans to your
construction requirements.
U.L. Listed for use over bathtubs and showers when
connected to a GFCI protected branch circuit (ceiling
mount only).
U.L. Listed for use in insulated ceilings (TYPE I.C.)
3-Year Warranty
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
TM
TYPICAL SPECIFICATION
Fan / Light shall be Broan Model AE80L.
Fan / Light shall have corrosion resistant galvanized steel
housing with four-point mounting capability. It shall be
ducted to a roof or wall cap using 4” round ductwork.
Blower assembly shall be removable, have a centrifugaltype blower wheel and a permanently lubricated motor
designed for continuous operation.
Non-metallic damper/duct connector shall be included.
LED module shall be 11-Watt with 3500K color temperature
and 800 lumen output (min.).
Air delivery shall be no less than the airflow values and
no greater than the sound level values listed in the HVI
Performance Specifications provided in this specification
(see following chart). All air and sound ratings shall be
certified by HVI.
Ceiling Ventilator shall be U.L. Listed for use in insulated
ceilings (Type I.C.) and for use over bathtubs and showers
when connected to a GFCI protected branch circuit.
REFERENCE QTY. REMARKS Project
Location
Architect
Engineer
Contractor
Submitted by Date
91J 99045596C

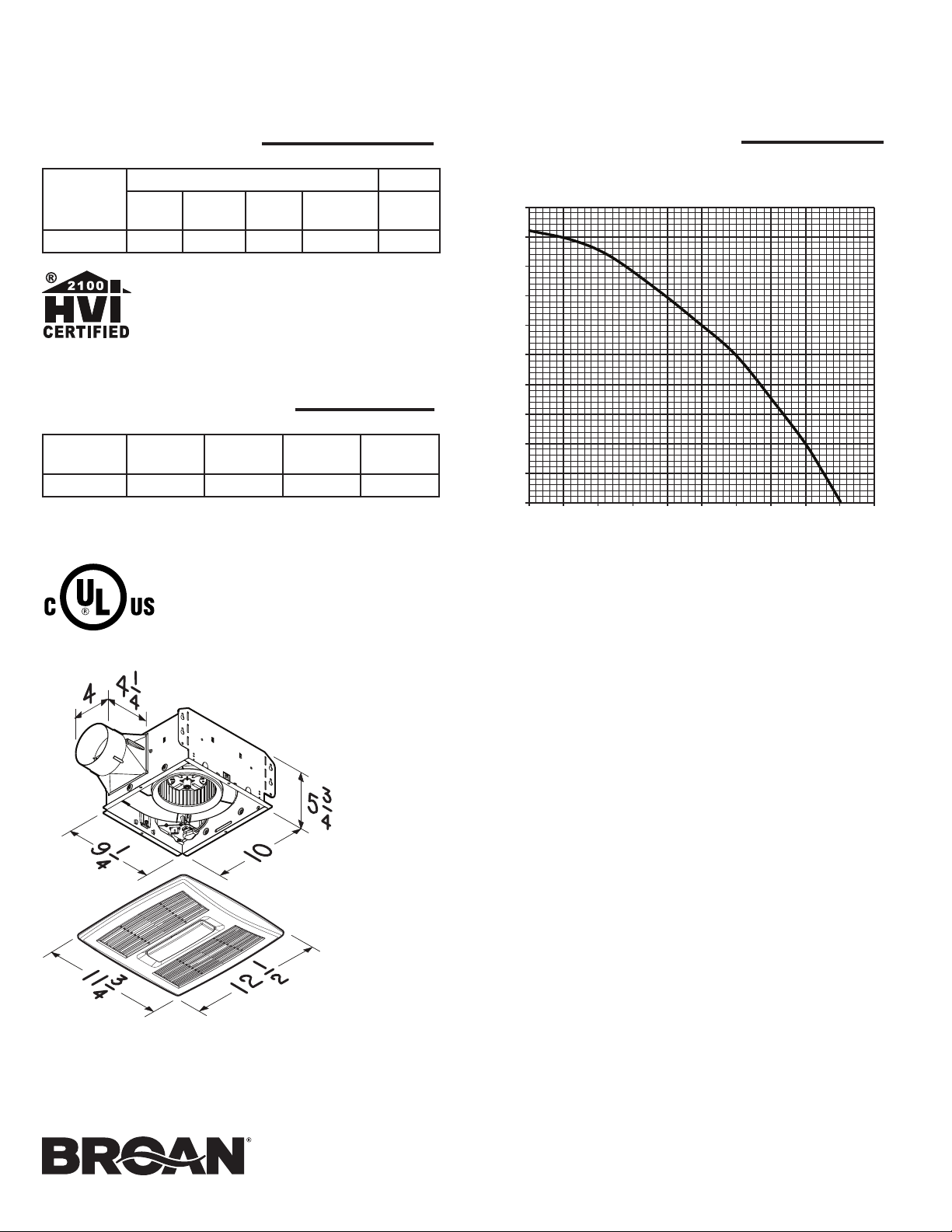

Page 2
PERFORMANCE RATINGS
FLEXTM SERIES FAN / LIGHT
HVI PERFORMANCE
0.1 Ps - Static Pressure (in. H2O) 0.25 Ps
Models
Airflow
(CFM)
Sound
(Sones)
Power
(Watts)
Efficacy
(CFM / W)
AE80L 80 0.8 26.9 3.0 60
HVI-2100 CERTIFIED RATINGS comply with new testing
technologies and procedures prescribed by the Home
Ventilating Institute, for off-the-shelf products, as they are
available to consumers. Product performance is rated at 0.1 in.
static pressure, based on tests conducted in a state-of-the-art
test laboratory. Sones are a measure of humanly-perceived
loudness, based on laboratory measurements.
ELECTRICAL & WEIGHT
Model Volts Hz Amps*
AE80L 120 60 0.3 10.0 lb.
* Total connected load.
Shipping
Airflow
(CFM)
Weight
AIR FLOW PERFORMANCE
Model AE80L
0.50
0.45
0.40
0.35
0.30
0.25
0.20
Stac Pressure
O - Inches of Water Gauge)
2
0.15
(in. H
0.10
0.05
0.00
0 1 0 20 30 40 50 60 70 80 90 100
Air Flow (CFM - Cubic Feet per Minute)
NOTE: Dimensions shown are in inches.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119

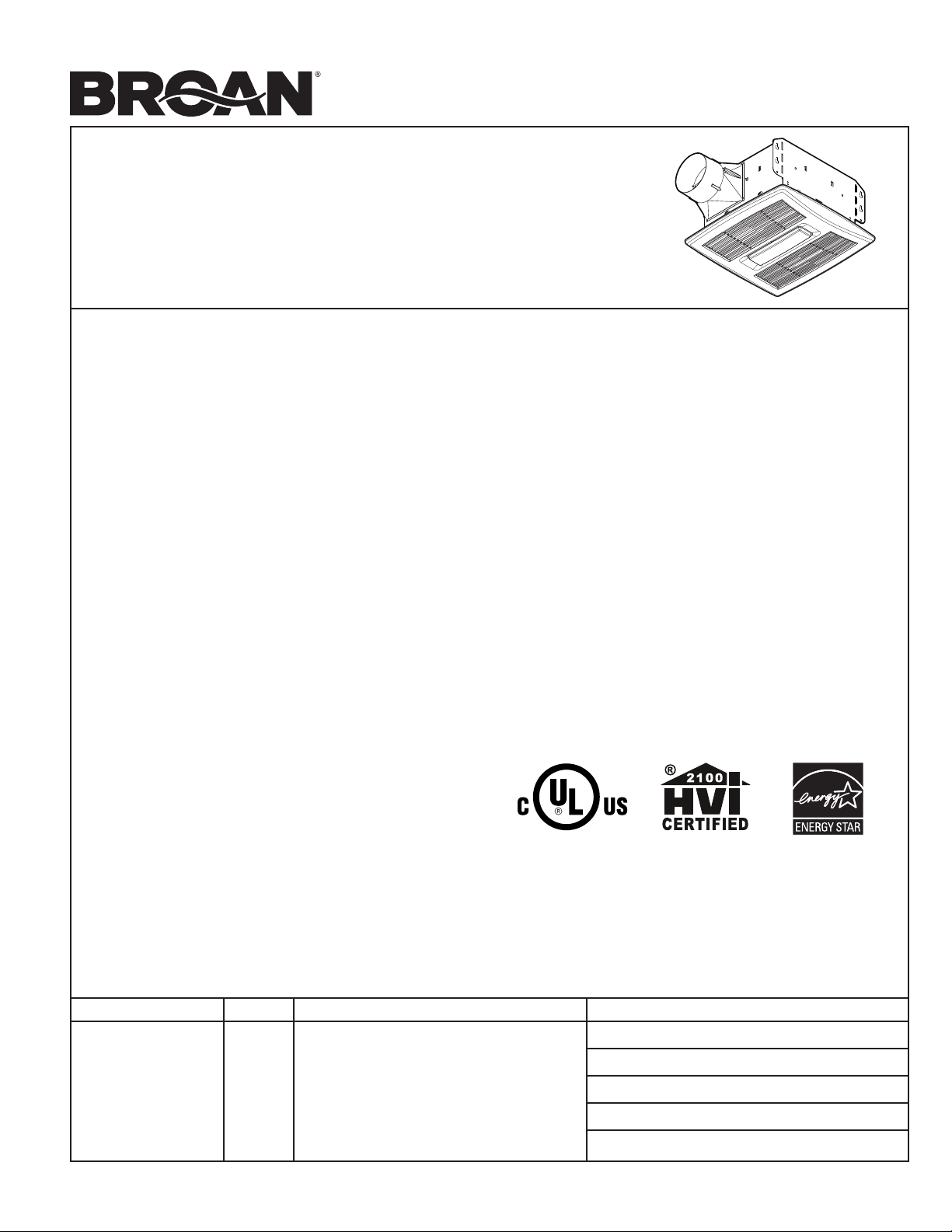

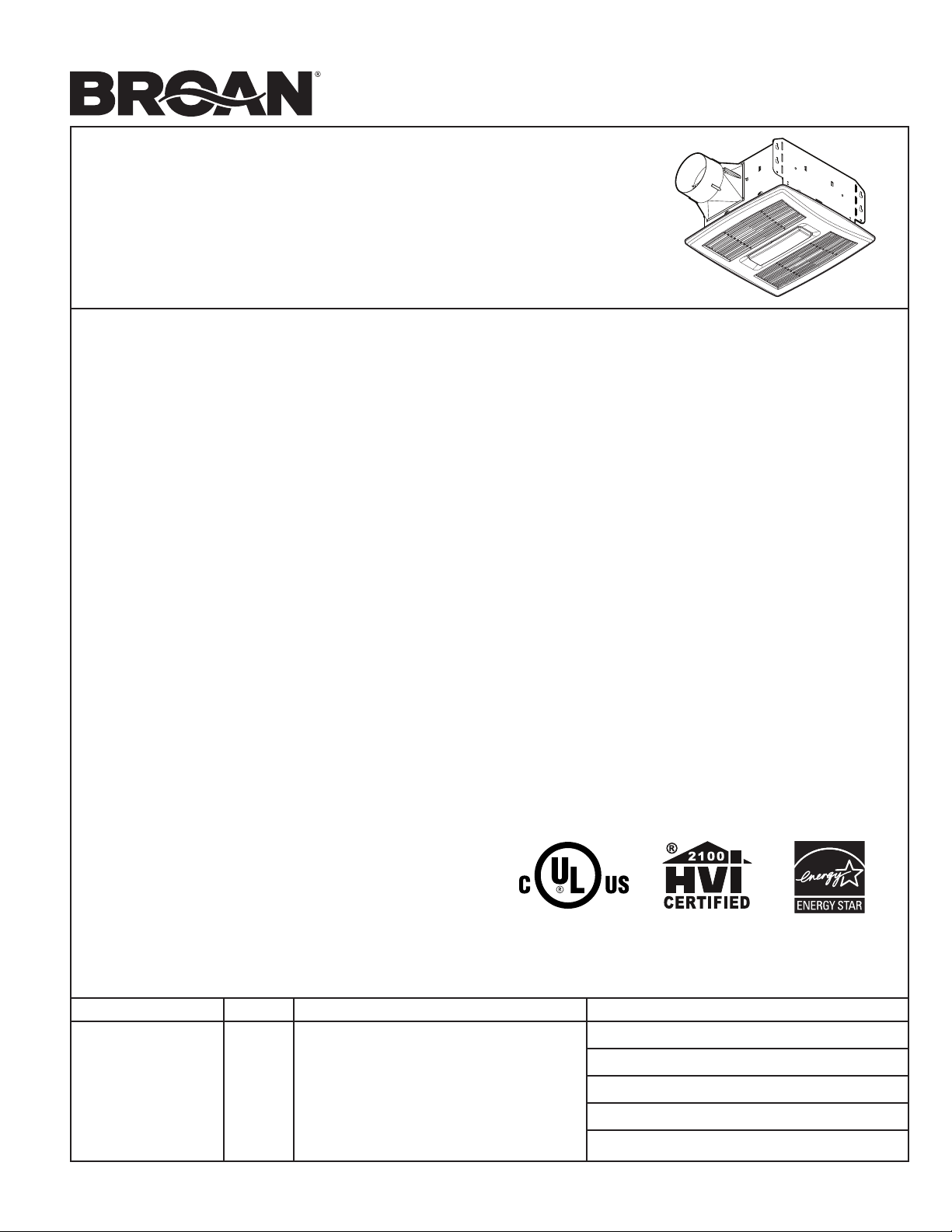

Page 3
VENTILATEUR AVEC ÉCLAIRAGE
FICHE TECHNIQUE
DE SÉRIE FLEX
MC
MODÈLE AE80L
DESCRIPTION
VENTILATEUR :
• Moteur enfichable, lubrifié à vie, conçu pour un
fonctionnement continu
• Roue de ventilateur centrifuge équilibrée dynamiquement
assurant une performance silencieuse et optimale
• Bas régime de rotation permettant un
fonctionnement silencieux
BOÎTIER :
• Robuste, fabriqué en acier galvanisé de calibre 26
• Raccord de conduit en polymère de 4 po avec manchon
conique, ne produisant aucun cliquetis métallique
• Hauteur de 5¾ po permettant l'installation dans des
structures de plafond en 2 po x 6 po
• Montage facile et solide en quatre points directement
sur les solives
• Peut être installé dans un plafond de pente jusqu’à 7/12
GRILLE:
• Construction en polymère
• Conception novatrice, fruit d’une recherche exhaustive
auprès de designers et de consommateurs
• Éclairage écoénergétique à DEL intégré de 11 watts
• Température de couleur de 3500 K donne un blanc
doux; idéal pour l'éclairage de la salle de bains
• Pour plus de commodité, la DEL dure jusqu'à
25,000 heures, sans entretien
COMMANDES (vendues séparément) :
• Se référer au catalogue Broan pour la collection
complète d’accessoires afin d’adapter ces ventilateurs à
vos exigences de construction.
Homologué U.L. pour utilisation au-dessus de la baignoire
et de la douche lorsqu’il est raccordé à un circuit protégé
par un disjoncteur de fuite à la terre (DDFT) (installation au
plafond seulement).
Homologué U.L. pour utilisation dans un plafond isolé (TYPE I.C.)
Garantie de 3 ans
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
SPÉCIFICATIONS TYPES
Le ventilateur avec éclairage doit être le modèle Broan AE80L.
Le ventilateur avec éclairage doit avoir un boîtier en acier
galvanisé résistant à la corrosion et la capacité d'effectuer son
montage en quatre points. Il doit être raccordé à un capuchon
de toit ou de mur au moyen d’un conduit rond de 4 po.
Le bloc ventilateur doit être amovible et avoir une roue de
ventilateur centrifuge équilibrée dynamiquement et un moteur
lubrifié à vie, conçu pour un fonctionnement continu.
Un raccord de conduit avec clapet non métallique
doit être inclus.
Le module à DEL doit être de 11 watts, de température de
couleur de 3500 K et de flux lumineux de 800 lumens (minimum).
Le débit de l'air ne doit pas être inférieur aux valeurs de débit
indiquées dans les évaluations de rendement HVI (voir le
tableau de performance en page suivante), aussi, le niveau
sonore ne doit pas dépasser les valeurs indiquées dans ce
même tableau. Toutes les valeurs pour le débit de l’air et le
niveau sonore doivent être certifiées par le HVI.
Le ventilateur de plafond doit être homologué par U.L.
pour une utilisation dans un plafond isolé (Type I.C.) et
pour utilisation au-dessus de la baignoire et de la douche
lorsqu’il est raccordé à un circuit protégé par un disjoncteur
de fuite à la terre (DDFT).
RÉFÉRENCE QTÉ REMARQUES Projet
Lieu
Architecte
Ingénieur
Entrepreneur
Soumis par Date
91J 99045596C

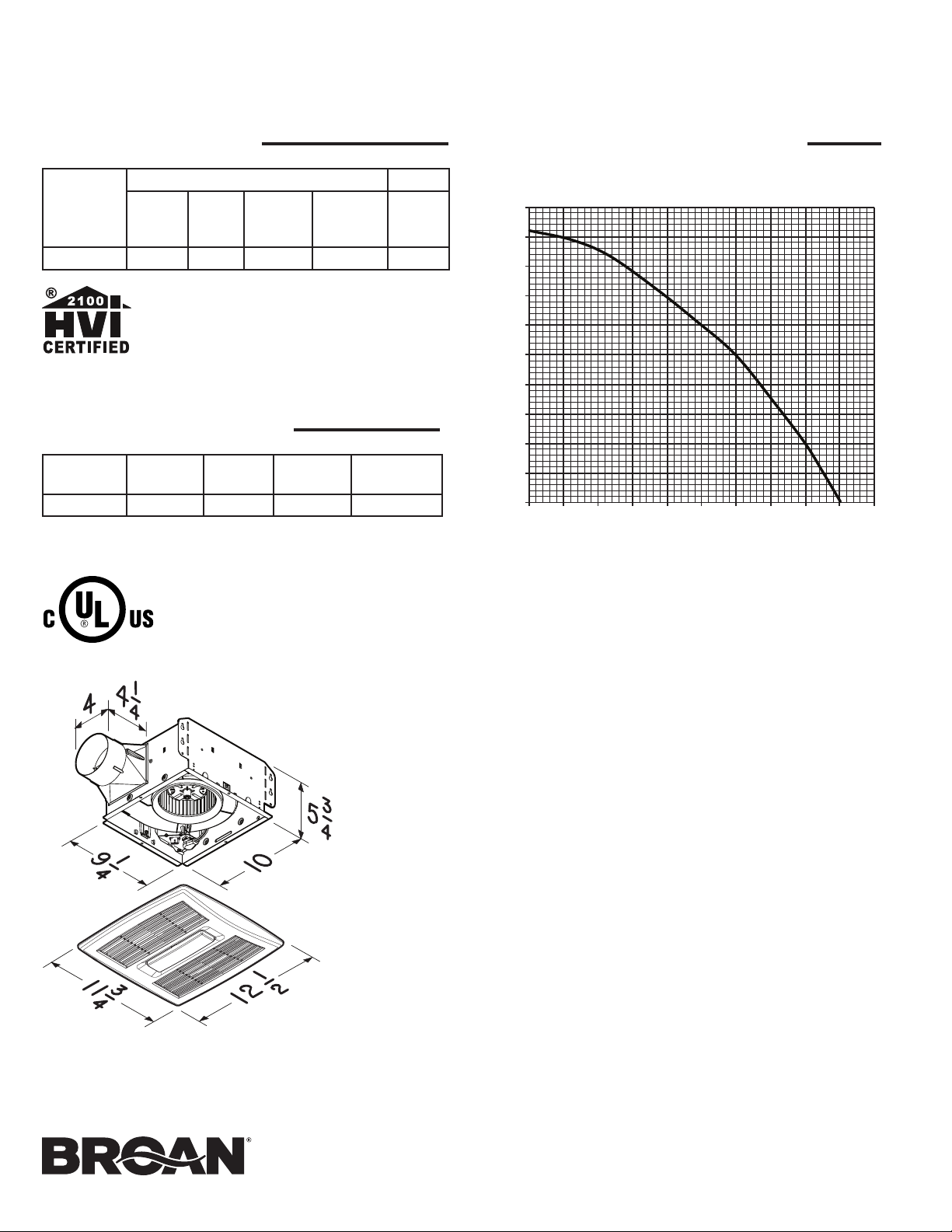

Page 4
ÉVALUATIONS DE RENDEMENT
VENTILATEUR AVEC ÉCLAIRAGE DE SÉRIE FLEX
MC
PERFORMANCE HVI
0,1 Ps - Pression statique (po H2O) 0,25 Ps
Modèles
Débit
de l'air
(pi3/min)
Niveau
sonore
(sone)
Puissance
(Watts)
Efficacité
(pi3/min / W)
AE80L 80 0,8 26,9 3,0 60
RÉSULTATS HOMOLOGUÉS HVI-2100 conformes aux
nouvelles technologies de test et aux procédures prescrites
par le Home Ventilating Institute pour les produits offerts sur
le marché, tels qu’ils sont présentés aux consommateurs.
La performance du produit est calibrée à 0,1 po de pression
statique, basée sur les tests dirigés par un laboratoire de pointe.
Un sone est une unité de mesure de bruit perçu par l’oreille
humaine, basée sur des mesures en laboratoire.
ÉLECTRICITÉ ET POIDS
Modèles Volts Hz Ampère*
AE80L 120 60 0,3 10,0 lb
* Charge totale connectée.
Poids à
l'expédition
Débit
de l'air
(pi3/min)
RENDEMENT DU DÉBIT DE L'AIR
Modèle AE80L
0,50
0,45
0,40
0,35
0,30
0,25
O - Pouces d’eau)
2
0,20
Pression staque
(po H
0,15
0,10
0,05
0,00
0 1 0 20 30 40 50 60 70 80 90 100
Débit de l’air (pi³/min - Pieds cubes par minute)
NOTE : Les dimensions illustrées sont en pouces.
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
