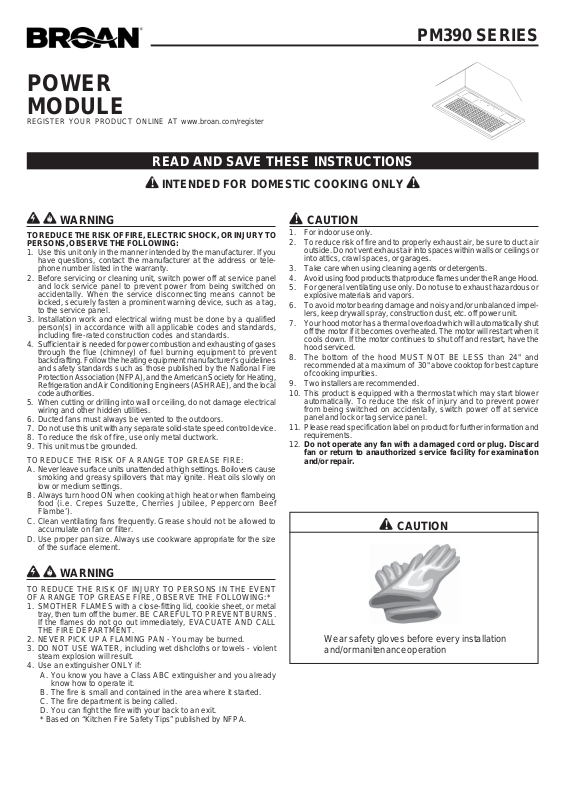

Page 1
POWER
MODULE
REGISTER YOUR PRODUCT ONLINE AT www.broan.com/register
READ AND SAVE THESE INSTRUCTIONS
PM390 SERIES
!
INTENDED FOR DOMESTIC COOKING ONLY
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you
have questions, contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel
and lock service panel to prevent power from being switched on
accidentally. When the service disconnecting means cannot be
locked, securely fasten a prominent warning device, such as a tag,
to the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for power combustion and exhausting of gases
through the flue (chimney) of fuel burning equipment to prevent
backdrafting. Follow the heating equipment manufacturer’s guidelines
and safety standards such as those published by the National Fire
Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local
code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause
smoking and greasy spillovers that may ignite. Heat oils slowly on
low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambeing
food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef
Flambe’).
C. Clean ventilating fans frequently. Grease should not be allowed to
accumulate on fan or filter.
D. Use proper pan size. Always use cookware appropriate for the size
of the surface element.
!
!
CAUTION
1. For indoor use only.
2. To reduce risk of fire and to properly exhaust air, be sure to duct air
outside. Do not vent exhaust air into spaces within walls or ceilings or
into attics, crawl spaces, or garages.
3. Take care when using cleaning agents or detergents.
4. Avoid using food products that produce flames under the Range Hood.
5. For general ventilating use only. Do not use to exhaust hazardous or
explosive materials and vapors.
6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.
7. Your hood motor has a thermal overload which will automatically shut
off the motor if it becomes overheated. The motor will restart when it
cools down. If the motor continues to shut off and restart, have the
hood serviced.
8. The bottom of the hood MUST NOT BE LESS than 24" and
recommended at a maximum of 30" above cooktop for best capture
of cooking impurities.
9. Two installers are recommended.
10. This product is equipped with a thermostat which may start blower
automatically. To reduce the risk of injury and to prevent power
from being switched on accidentally, switch power off at service
panel and lock or tag service panel.
11. Please read specification label on product for further information and
requirements.
12. Do not operate any fan with a damaged cord or plug. Discard
fan or return to anauthorized service facility for examination
and/or repair.
!
CAUTION
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT
OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal
tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS.
If the flames do not go out immediately, EVACUATE AND CALL
THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent
steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already
know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
Wear safety gloves before every installation
and/or manitenance operation
Page 2

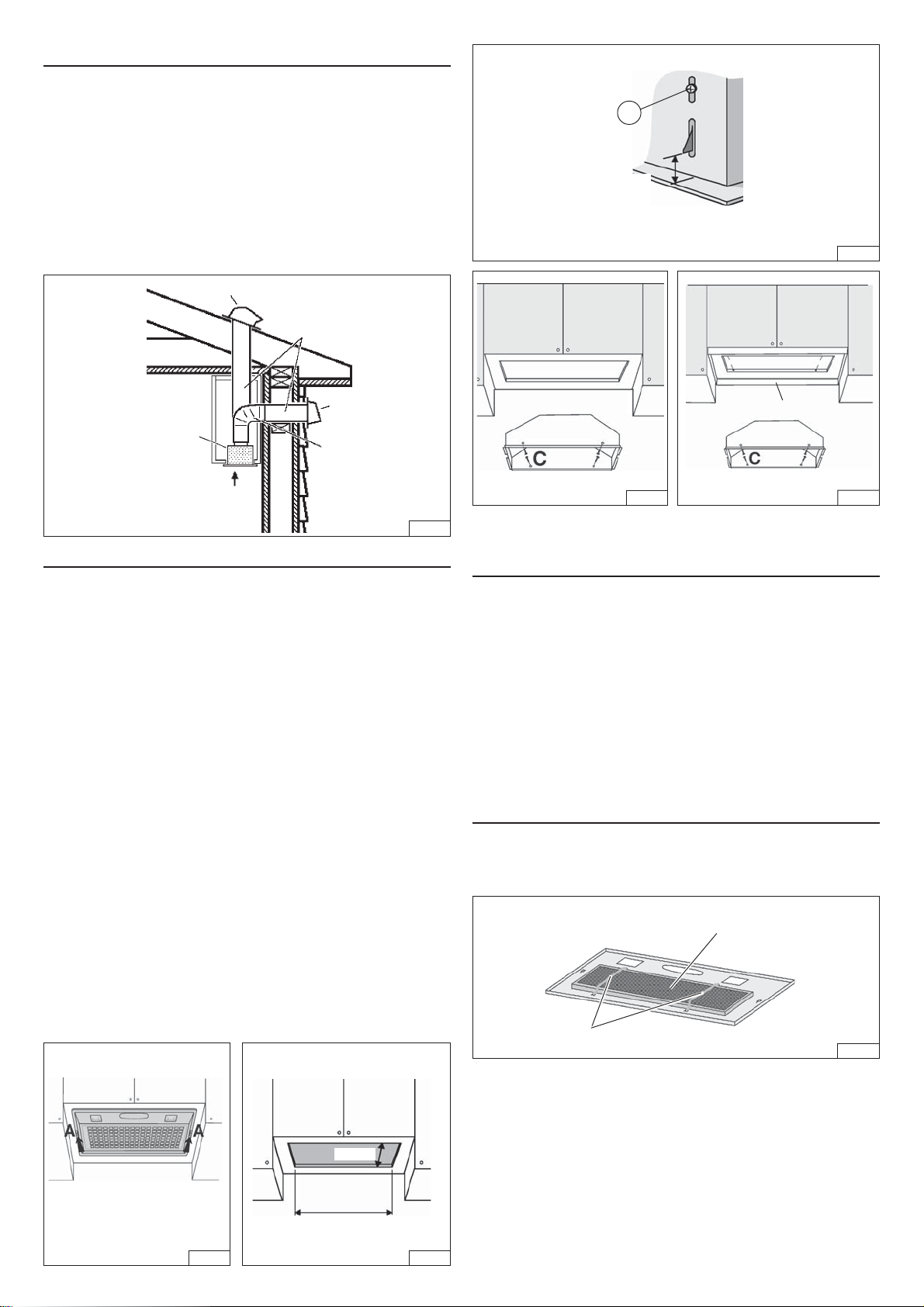

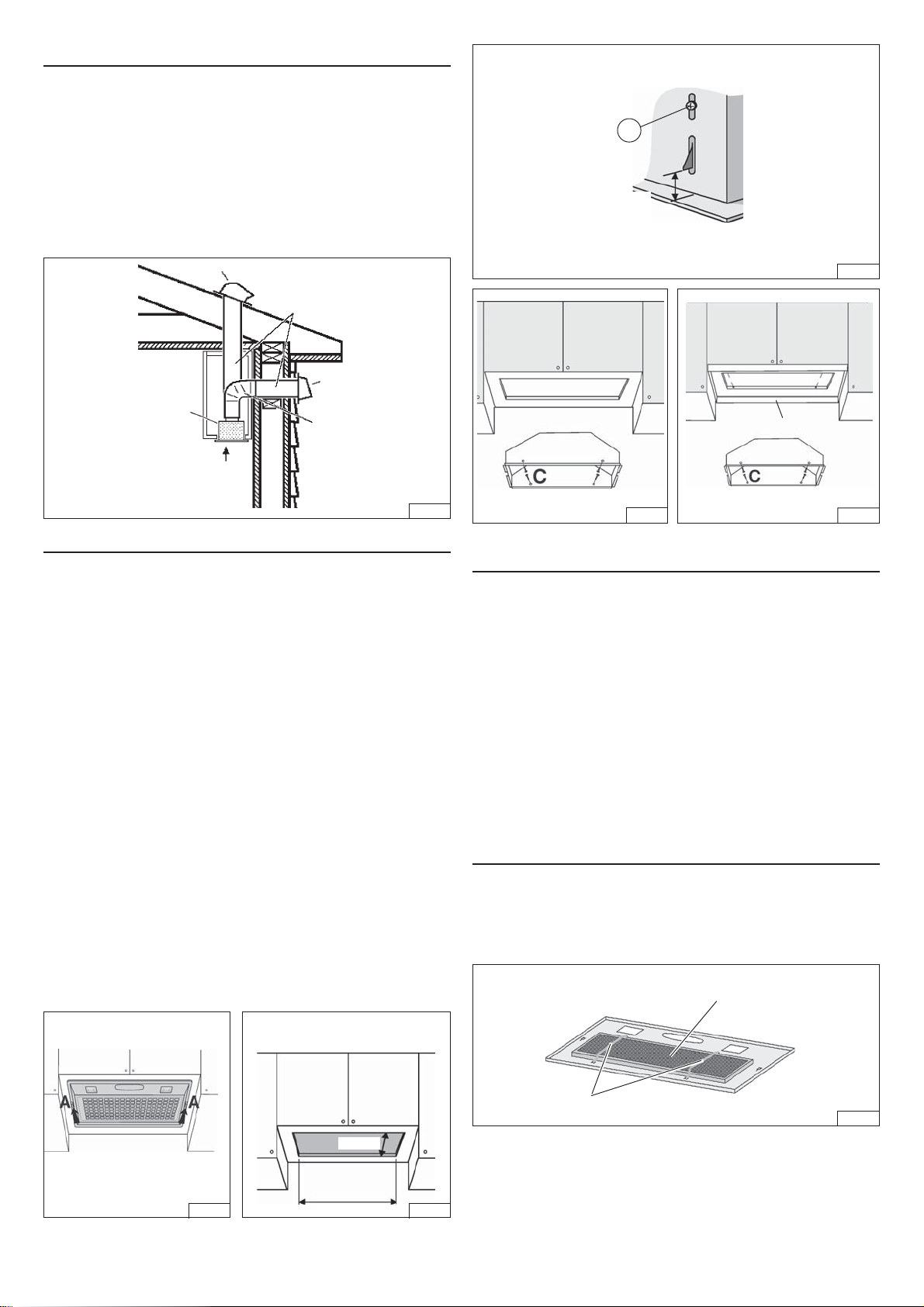

INSTALL THE DUCTWORK
NOTE: To reduce the risk of fire, use only metal ductwork.
1. Decide where the ductwork will run between the hood and the
outside (Refer to Figure 1).
2. A straight, short duct run will allow the hood to perform most
efficiently.
3. Long duct runs, elbows, and transitions will reduce the performance
of the hood. Use as few of them as possible. Larger ducting may
be required for best performance with longer duct runs.
4. Install a roof or wall cap. Connect round metal ductwork to cap
and work back towards hood location. Use duct tape to seal the
joints between ductwork sections.
ROOF CAP
ROUND
DUCT
WALL
CAP
POWER
MODULE
24” TO 30” ABOVE
COOKING SURFACE
6”
ROUND
ELBOW
B
min 7/16”
max 13/16”
FIG. 4
METAL LINER
FIG. 1
INSTALL THE HOOD
NOTE: the hood has to be installed, inside the cabinet.
The internal height of cabinet has to be minimum 16”.
The hood should be mounted centered over the cook top burners.
1. Remove the grid by moving the 2 slide fasteners “A” forward (Fig.2).
2. Cut a hole in the bottom of the cabinet, using the dimensions shown
(Fig. 3).
3. Adjust the position of the clasping side spring by means of the
proper “B” screw according to the thickness of the bored panel to
which it is going to be anchored (Fig. 4).
4. NOTE: For installations where the Power Pack is less than 30”
above cook top, it is recommended that the Power Pack be
mounted into a metal liner or non-combustible material. This will
allow easier cleaning and provide protection to the cabinetry
(Fig.5A).
5. Insert the hood in the cabinet and lock it by means of the side
spring.
6. Insert the hood in the cabinet (Fig. 5) or metal liner (Fig. 5A) and
secure with the (4) “C” mounting sheet metal screws.
(Fig. 5 - wood bottom installation; recommended thickness 1/2”3/4”).
(For alternate mounting, use machine screws with washers and
nuts. This alternate mounting method needs to be done prior to
installation of metal liner).
7. In the Non-Ducted Recirculation Configuration, install the Nonducted recirculation Filter before replacing the grid (see section
“Non-ducted recirculation filter installation”).
8. Replace the grid.
FIG. 5 FIG.5A
CONNECT DUCTWORK
Ducted Configuration
1. Take the damper and assemble it onto the hood’s discharge
opening, pressing slightly.
2. Use 6" round metal duct to connect the discharge collar on the
hood to the ductwork above.
3. Use duct tape to make all joints secure and air tight.
Non-Ducted Recirculation Configuration
1. Connect a 6” round metal duct to the discharge opening so
that the air is sent outside the cabinet and sent back into the
room.
2. Use duct tape to make all joints secure and air tight.
NON-DUCTED RECIRCULATION FILTER
INSTALLATION
1. Remove the metal wires (Fig. 9) and discard them.
2. Install the Non-ducted recirculation filter over the grease filter and
secure it with the metal wires supplied with the Non-ducted
recirculation Filter (Fig. 6).
NON-DUCTED
RECIRCULATION FILTER
CUT A HOLE IN THE BOTTOM OF
THE CABINET
10-1/4”
19-1/2”
FIG. 2 FIG. 3
METAL WIRES
FIG. 6
Page 3

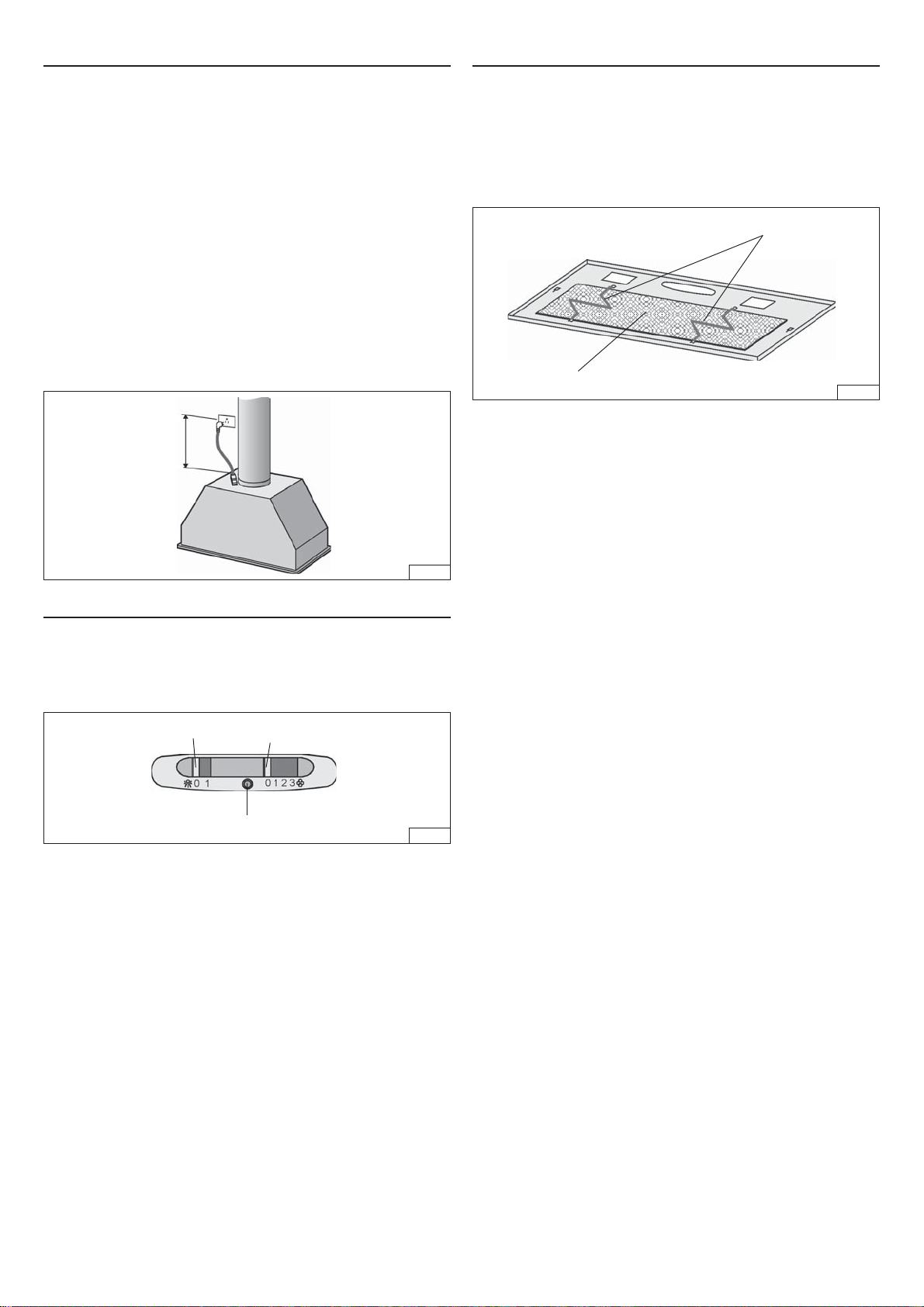

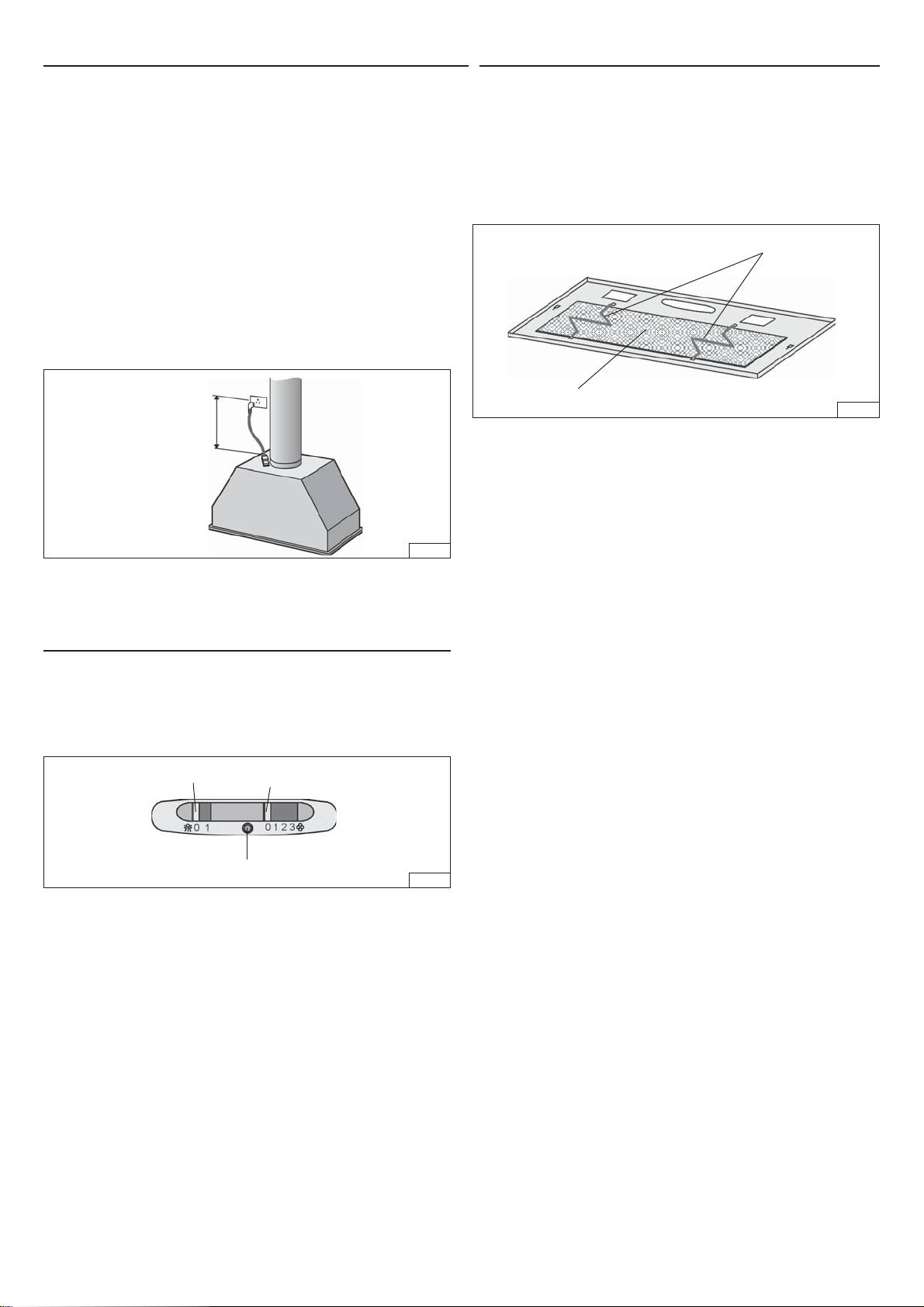

WIRING
Note: This range hood must be properly grounded.
The unit should be installed by a qualified electrician in accor-
dance with all applicable national and local electrical codes.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of an electrical short
circuit, grounding reduces the risk of electric shock by providing an
escape wire for the electric current. This appliance is equipped
with a cord having a grounding wire with a grounding plug. The
plug must be plugged into an outlet that is properly installed and
grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding instructions are not
completely understood, or if doubt exists as to whether the appliance
is properly grounded.
Do not use an extension cord. If the power supply cord is too short,
have a qualified electrician install an outlet near the appliance.
Position the electrical outlet at a maximum distance of 33-7/16” (85
cm) from where the lead exits from the hood (see illustration alongside).
Fit the plug into the outlet.
MAINTENANCE
ALWAYS SWITCH OFF THE ELECTRICITY SUPPLY BEFORE
CARRYING OUT ANY OPERATIONS ON THE APPLIANCE.
Grease Filter
The grease filter should be cleaned frequently. Use a warm detergent
solution. Grease filter is dishwasher safe.
To remove the grease filter: remove the grid by moving the 2 slide
fasteners “A” (Fig. 2); remove the metal wires and then the grease
filter (Fig. 9).
METAL WIRES
GREASE FILTER
FIG. 9
33-7/16”
(85cm)
FIG. 7
OPERATION
Controls
The light switch turns the lamps on and off.
The blower switch: makes it possible to select the motor operating
speed. Position 0: motor off.
The pilot lamp lights up whenever the blower is on.
LIGHT
SWITCH
HEAT SENTRY™
Your hood is equipped with a HEAT SENTRY™ thermostat.
This thermostat is a device that will turn on or speed up the blower
if it senses excessive heat above the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to
HIGH speed.
When the temperature level drops to normal, the blower will return
to its original setting.
BLOWER
SWITCH
PILOT LAMP
FIG. 8
Non-Ducted Recirculation Filter
The Non-Ducted Recirculation filter should be changed every 6
months.
To remove the Non-Ducted Recirculation filter:
1. Remove the grid by moving the 2 side fasteners “A” (Fig. 2).
2. Remove the metal wires (Fig. 6) and replace the Non-ducted
recirculation Filter.
Cleaning
Occasional care will help preserve its fine appearance.
• Clean with warm water and mild detergent only.
• Follow all cleaning by rinsing with clear water.
• Wipe dry with clean, soft cloth.
Light bulbs
This range hood requires two 40-Watt light bulbs (not included).
To change bulbs:
1. Remove the grid by moving the 2 slide fasteners (A).
2. Replace with light bulbs of the same type (MAX 40W, 120V,
Candelabra Base Bulb). CAUTION: BULB MAY BE HOT!
WARNING
The HEAT SENTRY thermostat can start the blower even if
the hood is turned OFF. When this occurs, it is impossible to
turn the blower OFF with its switch. If you must stop the
blower, do it from the main electrical panel.
Page 4

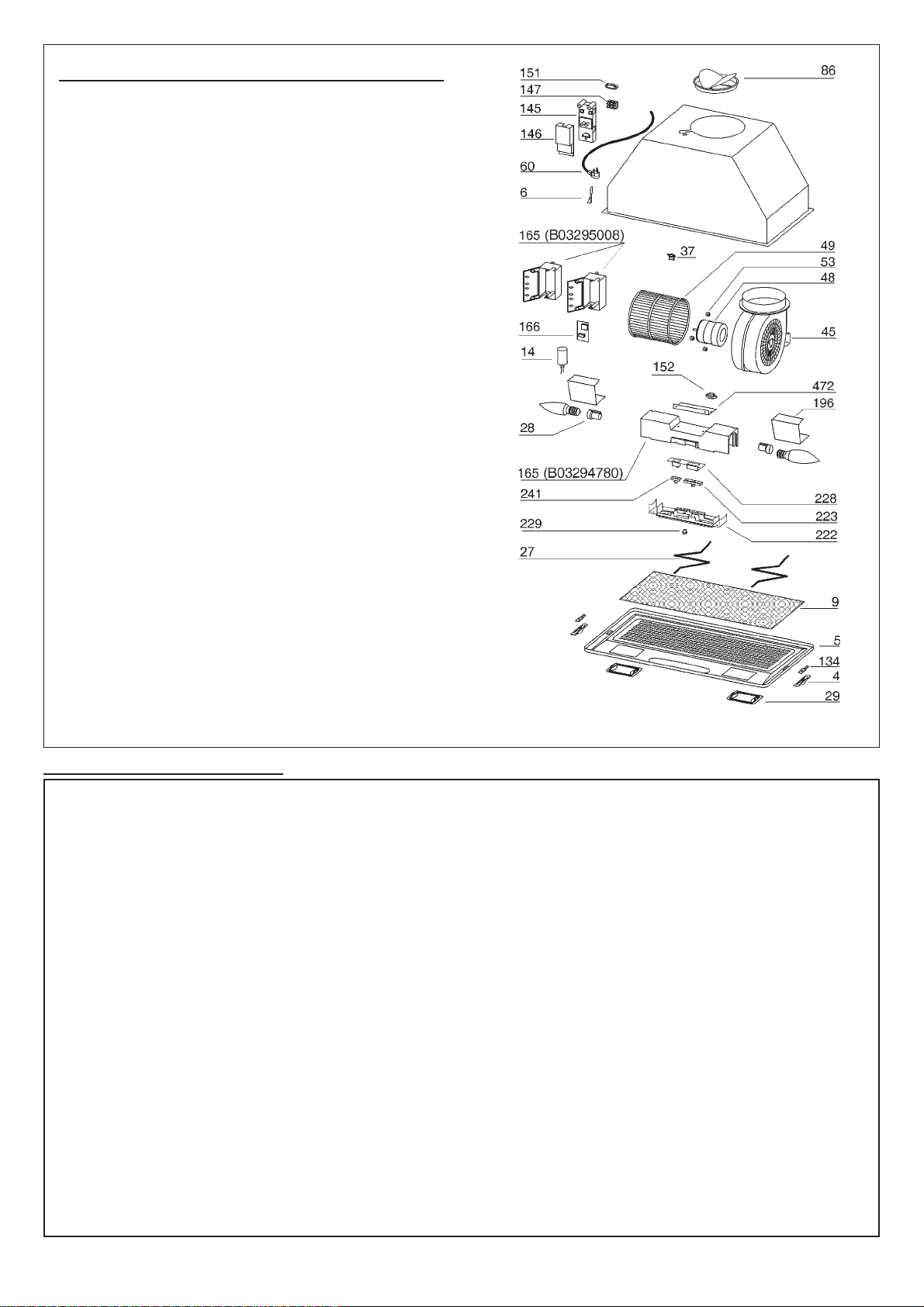

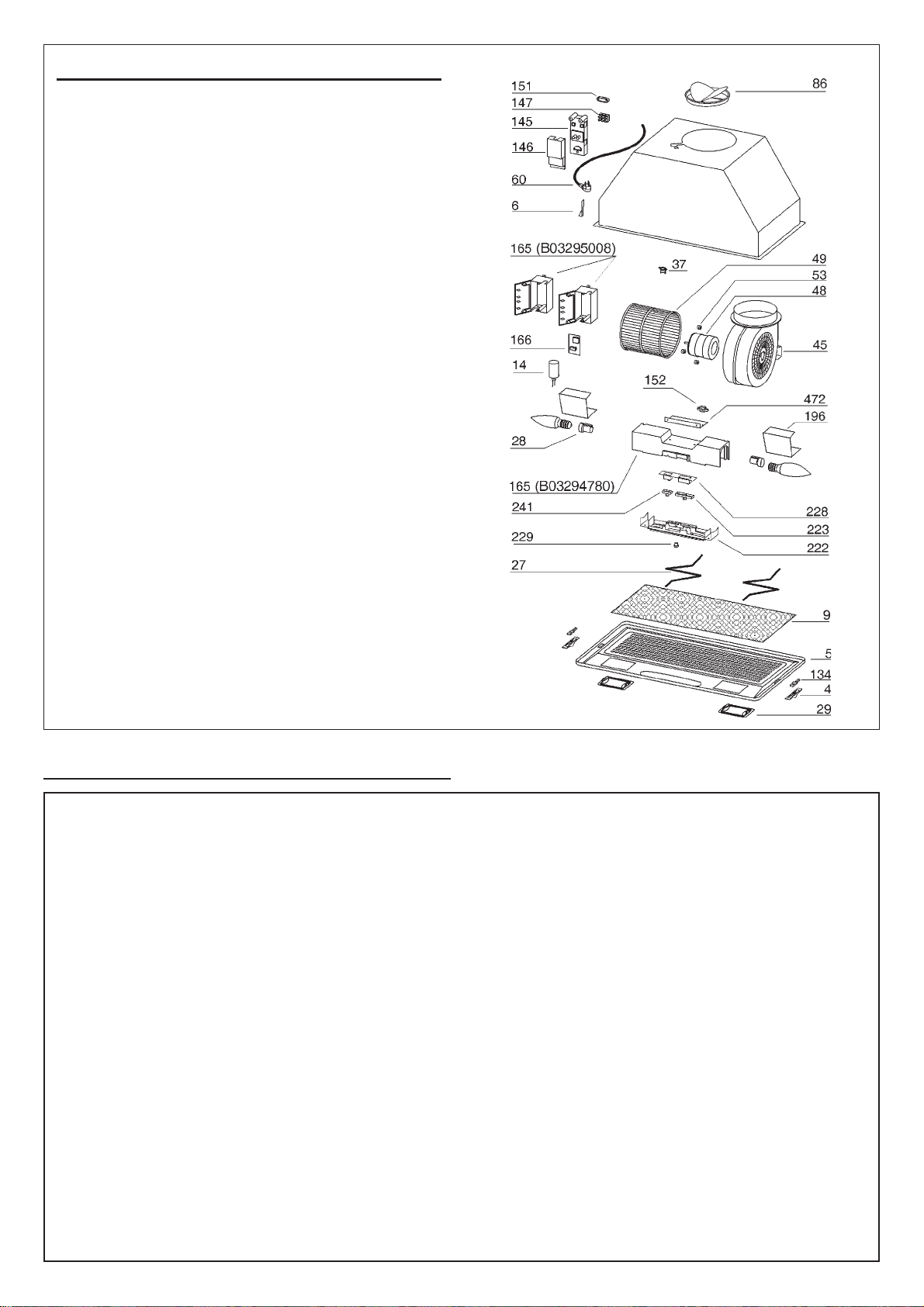

SERVICE PARTS
KEY NO. PART NO. DESCRIPTION
4 B03295038 Side Fastener
5 B03127682 Grid
6 B02011013 Spring
9 B08087922 Grease Filter
14 B02300233 Condenser
27 B02011155 Metal Wires
28 B02300280 Lampholder
29 B03293051 Light Fitting
37 B02300787 Heat Sentry
45 BW0000019 Blower
48 B02310219 Motor
49 B03295076 Blower Wheel
53 B03204177 Rubber Washer
60 B02300249 Feeder Cable
86 B08088378 Damper
134 B03295039 Grid Stop
145 B032920170 Wiring Box
146 B032920180 Wiring Box Cover
147 BR2300132 Terminal Block
151 B032920200 Wire Clamp
152 B03292200 Wire Clamp
165 B03294780 Controls Box
165 B03295008 Box Condenser
166 B08086668 Heat Sentry Board
196 BE3348672 Reflector
222 B03295040 Control Box Cover
223 B03295042 Blower Switch
228 B08086285 Controls Board
229 B03201014 Pilot Lamp
241 B03295041 Light Switch
472 BE3344843 Controls Bracket
998 B080810932 Hardware Package
AQI B06108860 Switch box Assembly
CAS B06002013 Blower Assembly (Included
- - “40 Watt Max.Candelabra
- B08999040 Non-Ducted Filter Kit
(Included Key No. 165, 228,
28, 222, 152, 241, 223, 202,
229)
Key No. 45, 48, 49, 53)
Bulbs not included”
(purchased separately)
WARRANTY
BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY
Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Broan products that such products will be free from
defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A
PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be
defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS,
FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a)
normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow
limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not
allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes
all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated below, (b) give
the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty
service, you must present evidence of the original purchase date.
In USA - Broan NuTone LLC, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In CANADA - BROAN, 1140 Tristar Dr., Mississauga, ON L5T 1H9 www.broan.ca (1-877-896-1119)
www.Broan.com
Page 5
MODULE DE HOTTE
ENCASTRABLE
ENRÉGISTER VOS PRODUITS ONLINE À www.broan.com/register
LISEZ ET CONSERVEZ CES INSTRUCTIONS
SÉRIE PM390
!
POUR UTILISATION DOMESTIQUE SEULEMENT
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION
OU DE BLESSURES CORPORELLES, OBSERVEZ LES
INSTRUCTIONS SUIVANTES :
1. N’utilisez cet appareil que de la façon prévue par le constructeur. Si
vous avez des problèmes, contactez le fabriquant à l’adresse ou au
numéro de téléphone indiqués dans la garantie.
2. Avant de nettoyer ou de réparer l’appareil, coupez le courant au panneau
d’alimentation et verrouillez-en l’accès afin d’éviter sa remise en marche
accidentelle. Si le panneau d’alimentation ne peut être verrouillé, apposez
un avertissement bien en évidence, par exemple une étiquette de couleur
vive.
3. Les travaux d’installation et de raccordement électrique doivent être
effectués par du personnel qualifié en respectant les normes et
règlements en vigueur, y compris les normes et codes de bâtiment en
matière de prévention d’incendie.
4. Une circulation d’air efficace est requise afin d’assurer la combustion et
l’évacuation complète des gaz par la cheminée des équipements à
combustion pour prévenir les retours de cheminée. Conformez-vous
aux instructions et aux standards de sécurité des manufacturiers
d’équipement de chauffage, tels qu’ils sont publiés par la National Fire
Protection Association (NFPA) et l’American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les
responsables des codes locaux.
5. Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde
de ne pas endommager les fils électriques ou autre installation qui
pourraient y être dissimulés.
6. Les conduits de l’installation doivent toujours évacuer l’air à l’extérieur.
7. N’utilisez pas cet appareil avec une autre commande de vitesse à semiconducteur.
8. Pour réduire les risques d’incendie, n’utilisez que des conduits en métal.
9. Cet appareil doit être relié à une mise à la terre.
POUR RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
A. Ne laissez jamais les appareils de cuisson sans surveillance lorsqu’ils
sont réglés à feu vif. Les débordements engendrent de la fumée et des
déversements graisseux pouvant s’enflammer. Chauffez l’huile
lentement, à feu doux ou moyen.
B. Mettez toujours le module en marche lorsque vous cuisinez à feu vif ou
que vous cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé,
steak au poivre flambé).
C. Nettoyez régulièrement la roue du moteur de ventilateur. Ne laissez
pas la graisse s’accumuler sur le ventilateur ou le filtre.
D. Utilisez le bon format de casserole. Servez-vous toujours d’ustensiles
de cuisson appropriés à la dimension de la surface chauffante.
!
D. Vous pouvez combattre l’incendie en ayant accès à une sortie de
secours.
* Tirées du Kitchen Fire Safety Tips publié par la NFPA.
!
ATTENTION
1. Pour usage intérieur seulement.
2. Afin de réduire les risques d’incendie et d’évacuer correctement l’air,
assurez-vous d’évacuer l’air à l’extérieur. N’évacuez pas l’air dans
des espaces clos comme l’intérieur des murs ou d’un plafond, dans le
grenier, faux-plafond ou garage.
3. Faites très attention lors de l’utilisation de produits nettoyants ou de
détergents.
4. Évitez d’utiliser sous le module des produits alimentaires pouvant
s’enflammer.
5. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez
pas pour évacuer des matières ou des vapeurs dangereuses ou
explosives.
6. Pour éviter de causer des dommages au moteur et de rendre les
rotors bruyants et/ou non équilibrés, gardez votre appareil à l’abri
des poussières de gypse et de construction ou de rénovation, etc.
7. Le moteur de votre module possède une protection thermique qui
éteindra automatiquement le moteur s’il devient surchauffé.
Il redémarrera automatiquement une fois refroidi. Si le moteur continue
à s’éteindre et à se remettre en marche, faites vérifier votre module.
8. Le fond de la hotte doit pas être inférieure à 24 “et a recommandé à
un maximum de 30” au-dessus de la table de cuisson pour mieux
capturer les impuretés de cuisine.
9. Il est recommandé de confier l’installation de ce module à deux
personnes.
10. Ce module ne doit être utilisé qu’avec un ensemble de cordon
d’alimentation approuvé.
11. Nous vous recommandons de lire l’étiquette indiquant les
caractéristiques de votre module pour de plus amples renseignements
et exigences.
12.Ne pas faire fonctionner un ventilateur avec un cordon ou une fiche
endommagé.Jeter ventilateur ou retourner à un centre de service
autorisé pour inspection et /ou réparation.
AVERTISSEMENT
AFIN D’ÉVITER TOUS RISQUES DE BLESSURE LORS D’UN FEU DE
CUISINIÈRE, OBSERVEZ LES INSTRUCTIONS SUIVANTES* :
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle le plus hermétique
possible, une plaque à biscuits ou un plateau en métal, puis éteignez le
brûleur. ATTENTION de NE PAS VOUS BRÛLER. Si les flammes ne
s’éteignent pas immédiatement, SORTEZ ET APPELEZ LES
POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE
QUI A PRIS FEU - vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes mouillés vous provoqueriez une violente explosion de vapeur.
4. Utilisez un extincteur SEULEMENT LORSQUE :
A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en
connaissez le fonctionnement.
B. L’incendie est petit et limité à l’endroit où il a débuté.
C. Les pompiers ont été avisés.
!
ATTENTION
Mettre gants de protection avant d’ installer ou
effectuer une manitenance
Page 6
INSTALLATION DU SYSTÈME DE CONDUITS
NOTE : Pour réduire les risques d’incendie, n’utilisez que des
conduits en métal.
1. Déterminer par où passera le conduit, entre votre module et l’extérieur
(Réf Figure 1).
2. Un conduit droit et court permettra à votre module de fonctionner
plus efficacement.
3. Un conduit long avec des coudes et des transitions réduira la
performance de votre module. En utiliser le moins possible. Pour
une grande distance, il faut un conduit d’évacuation d’air au
diamètre plus grand.
4. Installer un capuchon de toit ou de mur. Relier le conduit
circulaire en métal au capuchon, puis acheminer le conduit
jusqu’à l’emplacement du module. Sceller hermétiquement les
raccords à l’aide de ruban à conduits.
CAPUCHON DE TOIT
CONDUIT
CIRCULAIRE
B
min 7/16”
max 13/16”
FIG. 4
CAPUCHON
MODULE
DE HOTTE
ENCASTRABLE
DE 24 po (61cm) À 30
po (76 cm) AU-DESSUS
DU PLAN DE CUISSON
DE MUR
COUDE
ROND DE
6 po
FIG. 1
INSTALLATION DU MODULE
NOTE : le module doit être installé à l’intérieur de l’armoire.
La hauteur interne minimale de l’armoire doit être de 16 po (406
mm).
Le module doit être installé au centre, au-dessus de la surface de cuisson.
1.
Retirer la grille en faisant glisser les deux loquets latéraux « A »
(Fig. 2).
2. Découper un trou au bas de l’armoire selon les dimensions
indiquées à la Fig. 3.
3. Régler la position du ressort de fixation latéral avec la vis « B
» correspondante en fonction de l’épaisseur du bas de
l’armoire découpé qui servira de support pour la fixation (Fig.4).
4. NOTE : Pour les installations où le module se trouve à moins
de 30 po au-dessus du plan de cuisson, il est recommandé de
le monter dans un revêtement d’armoire en métal ou dans un
matériau incombustible. Cette précaution facilitera le nettoyage
et protégera l’armoire (Fig. 5A).
5. Encastrer le module dans l’armoire et le fixer à l’aide du ressort
latéral.
6. Placer la hotte dans le meuble (Fig. 5) ou dans la gaine en
métal (Fig. 5A) et la fixer à l’aide (4) des vis “C” de montage
pour tôle.
(Fig. 5 – installation arrière en bois – épaisseur recommandée
1/2”-3/4”).
(Pour un montage alternatif, utiliser des vis d’assemblage avec
des rondelles et des écrous. Cette méthode de montage alternative doit être faite avant l’installation de la gaine métallique).
7. Pour une configuration à recirculation, installer le filtre à
charbon avant de réinstaller la grille (voir la section « Installation
du filtre à charbon »).
GAINE METALLIQUE
FIG. 5 FIG.5A
BRANCHEMENT DU RACCORD DE
CONDUITS
Hottes à évacuation
1. Installer le clapet sur la bouche de sortie d’air de la hotte en
exerçant une légère pression.
2. À l’aide d’un conduit circulaire de 6 po en métal, relier le collier
d’évacuation du module au système d’évacuation.
3. Sceller hermétiquement les raccords à l’aide de ruban à conduits.
Hottes à recirculation
1. Relier un conduit circulaire de 6 po en métal à la bouche
d’évacuation pour que l'air soit évacué hors de l’armoire et retourné
dans la pièce.
2. Sceller hermétiquement les raccords à l’aide de ruban à conduits.
INSTALLATION DU FILTRE À CHARBON
1. Enlever les fils métalliques (Fig. 9) et s’en défaire.
2. Installer le filtre à charbon par-dessus le filtre à graisses et le
tenir en place au moyen des fils métalliques fournis avec le
filtre à charbon (Fig. 6).
FILTRE À CHARBON
DÉCOUPER UN TROU À LA BASE DE
FIG. 2 FIG. 3
L’ARMOIRE
10 ¼ po
19 ½ po
FILS MÉTALLIQUES
FIG. 6
Page 7
INSTALLATION ÉLECTRIQUE
Note : ce modèle de module doit être correctement relié à la terre.
Cet appareil devrait être installé par un électricien conformément
aux normes locales et nationales en matière d’électricité.
INSTRUCTIONS POUR LA MISE À LA TERRE
Cet appareil doit être relié à la terre. En cas de court-circuit électrique,
la mise à la terre réduit le risque d’électrocution en fournissant un
câble d’évacuation du courant. Cet appareil est muni d’un cordon
équipé d’un câble de mise à la terre avec fiche de mise à la terre. La
fiche doit être branchée dans une prise de courant correctement
installée et mise à la terre.
AVERTISSEMENT : Une mise à la terre incorrecte peut entraîner un
risque d’électrocution. Consulter un électricien si les instructions de
mise à la terre ne sont pas tout à fait compréhensibles ou si un
doute persiste quant à savoir si l’appareil est correctement relié à la
terre. Ne pas utiliser de rallonge électrique. Si le cordon
d’alimentation est trop court, demander à un électricien d’installer
une prise de courant près de l’appareil.
Placer la prise électrique à une distance maximale de 33 7/16 po
(85 cm) de l’endroit où le fil sort du module (voir l’illustration ci-dessous).
Brancher la fiche dans la prise.
ENTRETIEN
COUPER TOUJOURS L’ALIMENTATION ÉLECTRIQUE AVANT
D’EFFECTUER UNE QUELCONQUE OPÉRATION SUR
L’APPAREIL.
Filtre à graisses
Le filtre à graisses doit être nettoyé fréquemment. Utiliser
une solution d’eau chaude additionnée de détergent. Le filtre
à graisses peut être lavé au lave-vaisselle.
Pour enlever le filtre à graisses, faire glisser les deux (2)
loquets latéraux « A » (Fig. 2) et retirer la grille; puis enlever
les fils métalliques et le filtre à graisses (Fig. 9).
FILS
MÉTALLIQUES
33 7/16
po
(85 cm)
FIG. 7
FONCTIONNEMENT
Commandes
L’interrupteur d’éclairage allume et éteint les lampes.
L’interrupteur du ventilateur permet de sélectionner la vitesse
de fonctionnement. Position 0 : ventilateur arrêté.
Le voyant lumineux s’allume quand le moteur fonctionne.
INTERRUPTEUR
D’ÉCLAIRAGE
INTERRUPTEUR
DU VENTILATEUR
FILTRE À GRAISSES
FIG. 9
Filtre à charbon
Le filtre à charbon devrait être changé tous les six mois.
Pour retirer le filtre à charbon :
1. Retirer la grille en glissant les deux loquets latéraux
« A » (Fig. 2).
2. Enlever les fils métalliques (Fig. 6) et remplacer le filtre
à charbon.
Nettoyage
Un entretien ponctuel contribuera à préserver son aspect.
• Nettoyer à l’eau chaude additionnée d’un détergent
doux seulement.
• Procéder à un rinçage à l’eau claire après chaque
nettoyage.
• Essuyer à l’aide d’un chiffon propre et doux.
Ampoules
Ce type de module requiert deux ampoules de 40 W
(non comprises).
Pour changer les ampoules :
1. Faire glisser les deux loquets latéraux (A) pour retirer la
grille.
2. Remplacer par des ampoules de même type (ampoule à
petit culot de 40 W max/120 V).
ATTENTION : L’AMPOULE PEUT ÊTRE CHAUDE!
HEAT SENTRY
VOYANT LUMINEUX
MC
FIG. 8
Votre hotte est munie d’un thermostat HEAT SENTRYMC.
Ce thermostat est un dispositif qui actionnera ou augmentera la
vitesse du ventilateur s’il détecte une chaleur excessive au-dessus
de la surface de cuisson.
1) Si le ventilateur EST ARRÊTÉ, il actionnera le ventilateur en
HAUTE VITESSE.
2) Si le ventilateur EST EN MARCHE à basse vitesse, le ventilateur
passera en HAUTE VITESSE.
Lorsque la température revient à la normale, le ventilateur retourne
à sa configuration d’origine.
AVERTISSEMENT
Le thermostat HEAT SENTRY
MC
peut activer le ventilateur
même si le module est arrêté. Si tel est le cas, il est impossible
d’arrêter le ventilateur depuis son interrupteur. Si vous devez
arrêter le ventilateur, faites-le depuis le panneau électrique
principal.
Page 8
LISTE DES PIÈCES DE RECHANGE
o
N
4 B03295038 Loquet latéral
5 B03127682 Grille
6 B02011013 Ressort
9 B08087922 Filtre à graisses
14 B02300233 Condensateur
27 B02011155 Fils métalliques
28 B02300280 Douille
29 B03293051 Diffuseur
37 B02300787 Capteur thermique
45 BW0000019 Ventilateur
48 B02310219 Moteur
49 B03295076 Roue du ventilateur
53 B03204177 Pare chocs
60 B02300249 Câble d’alimentation
86 B08088378 Clapet
134 B03295039 Butée de grille
145 B032920170 Boîte de connexion électrique
146 B032920180 Couvercle de la boîte de
147 BR2300132 Bornier
151 B032920200 Serre-fils
152 B03292200 Serre-fils
165 B03294780 Boîte des commandes
165 B03295008 Boîtes condensateur
166 B08086668 Circuit du capteur thermique
196 BE3348672 Réflecteur
222 B03295040 Couvercle de la boîte des
223 B03295042 Interrupteur du ventilateur
228 B08086285 Circuit des commandes
229 B03201014 Voyant lumineux
241 B03295041 Interrupteur d’éclairage
472 BE3344843 Support des commandes
998 B080810932 Accessoires de quincaillerie
AQI B06108860 Ensemble du panneau des
CAS B06002013 Bloc ventilateur (repères n
- - “Ampoules à petit culot de
- B08999040 Ensemble de recirculation
GARANTIE
Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits BROAN vendus en vertu de la présente sont
libres de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE
GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES
GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.
Durant cette période de un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce
jugés défectueux dans des conditions normales d'utilisation.
CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX STARTERS, NI AUX AMPOULES HALOGÈNES
OU INCANDESCENTES, FUSIBLE, FILTRES, CONDUITES, CHAPEAUX DE TOIT, CHAPEAUX DE MUR ET AUTRES ACCESSOIRES POUR CANALISATIONS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service normaux ni (b) tout produit ou toute
pièce soumis à une utilisation inadéquate, une négligence, un accident, un entretien ou une réparation inadéquats (autres que
ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.
La durée de toute garantie tacite est limitée à la période de un an stipulée pour la garantie expresse. Certains États ou provinces ne
permettent pas de limites quant à la durée d’une garantie implicite. La restriction susmentionnée peut donc ne pas s'appliquer dans
votre cas.
BROAN-NUTONE’S L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE CETTE GARANTIE. BROAN-NUTONE NE PEUT PAS
ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU ACCESSOIRE DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT. Certains États ou provinces interdisent l'exclusion ou la restriction des dommages
indirects ou consécutifs. La restriction susmentionnée peut donc ne pas s'appliquer dans votre cas.
La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être
accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'une des adresses ou numéros de téléphone mentionnés cidessous, (b) indiquer le numéro de modèle et d'identification de la pièce et (c) décrire la défectuosité du produit ou de la pièce. Lors
d’une réclamation, vous devez présenter une preuve de la date d'achat originale.
No DE PIÈCE DESCRIPTION
Heat Sentry
MC
connexion électrique
commandes
commandes (repères nos 165,
228,28, 222, 152, 241, 223,
202 et 229)
45, 48, 49, 53)
40 W max non comprises”
(à acheter séparément)
GARANTIE LIMITÉE D’UN AN DE BROAN-NUTONE LLC
os
In USA - Broan NuTone LLC, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In CANADA - BROAN, 1140 Tristar Dr., Mississauga, ON L5T 1H9 www.broan.ca (1-877-896-1119)
www.Broan.com
99043884F
04307565/1
Loading...
