Page 1
MODELS QTXE080 • QTXE110
Page 1
QTXE SERIES
TM
ULTRA SILENT
FANS
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and
standards.
4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA),
and the American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Acceptable for use over a tub or shower when connected to
a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit (ceiling installation only).
8. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.
2. This product is designed for installation in ceilings up to a
12/12 pitch (45 degree angle). Duct connector must point up.
DO NOT MOUNT THIS PRODUCT IN A WALL.
3. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.
4. Please read specification label on product for further information and requirements.
To register this
product visit:
www.broan.com
CLEANING & MAINTENANCE
For quiet and efficient operation, long life, and attractive appearance - lower or remove grille and vacuum interior of unit with the
dusting brush attachment.
The motor is permanently lubricated and never needs oiling. If the
motor bearings are making excessive or unusual noises, replace
the blower assembly (includes motor and impeller).
OPERATION
Use an on/off switch or speed control to operate this ventilator. See
“Connect Wiring” for details.
Broan Models 78V and 78W may cause a motor humming noise.
Use of speed controls other than the
WARRANTY
Broan warrants to the original consumer purchaser of its products that such
products will be free from defects in materials or workmanship for a period
of three years from the date of original purchase. THERE ARE NO OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED
TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR
A PARTICULAR PURPOSE.
During this three-year period, Broan will, at its option, repair or replace,
without charge, any product or part which is found to be defective under
normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP
STARTERS AND TUBES. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject
to misuse, negligence, accident, improper maintenance or repair (other
than by Broan), faulty installation or installation contrary to recommended
installation instructions.
The duration of an implied warranty is limited to the three-year period as
specified for the express warranty. Some states do not allow limitation
on how long an implied warranty lasts, so the above limitation may not
apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY
UNDER THIS WARRANTY. BROAN SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF
OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some
states do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other
rights, which vary from state to state. This warranty supersedes all prior
warranties.
To qualify for warranty service, you must (a) notify Broan at the address
or telephone number stated below, (b) give the model number and part
identification and (c) describe the nature of any defect in the product or
part. At the time of requesting warranty service, you must present evidence
of the original purchase date.
Broan-NuTone LLC Hartford, Wisconsin
www.broan.com 800-558-1711
BROAN THREE YEAR LIMITED WARRANTY
Installer: Leave this manual with the homeowner.
Page 2
MODELS QTXE080 • QTXE110
Page 2

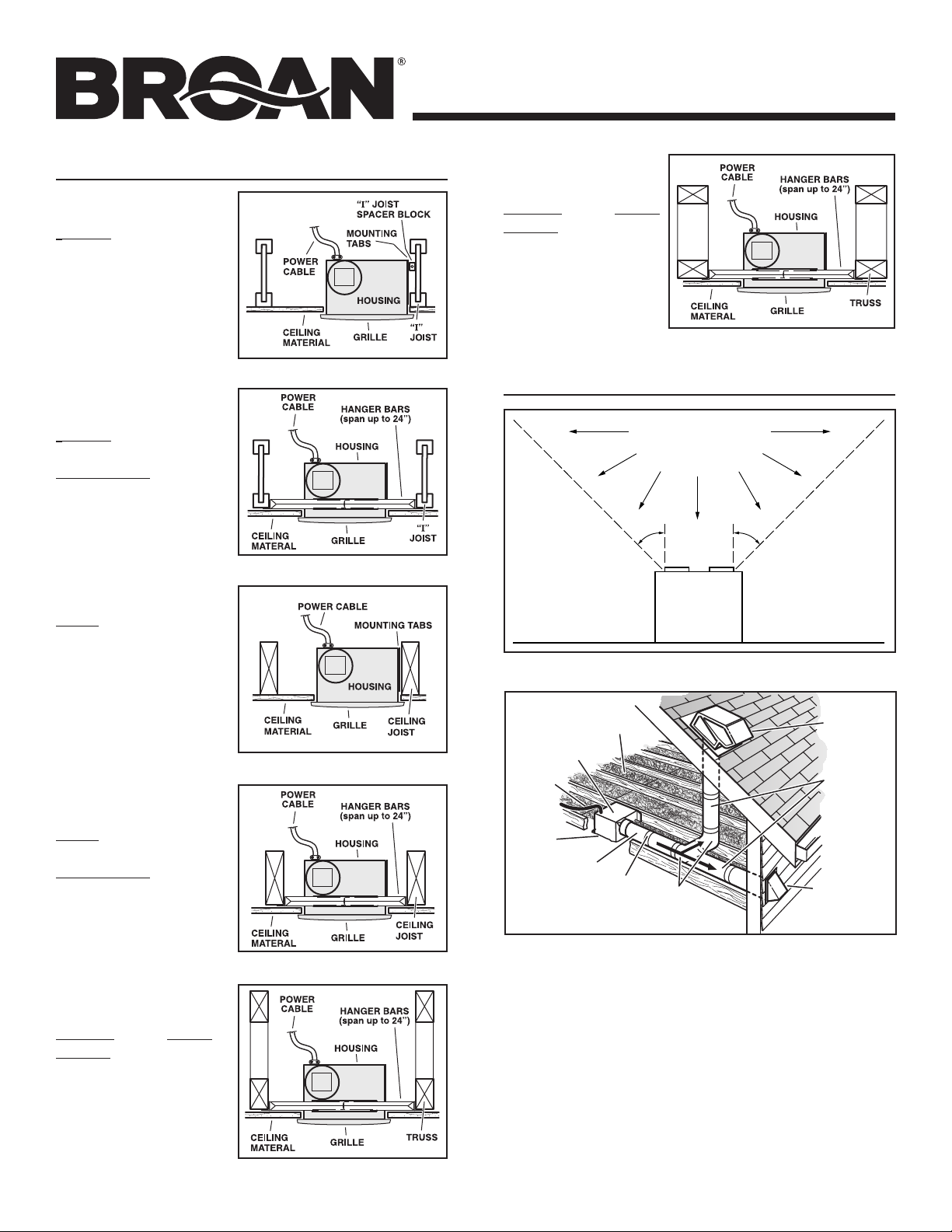

TYPICAL INSTALLATIONS
Housing mounted to
I-joists.
Housing mounted anywhere between
I-joists
using
hanger bars.
Housing mounted to
joists.
Housing mounted
anywhere between
trusses using hanger bars.
PLAN THE INSTALLATION
COOKING AREA
Do not install above or
inside this area.
NOT FOR USE IN
A COOKING AREA.
45
o
Cooking
Equipment
45
o
Floor
Housing mounted
anywhere between
joists
using
hanger bars.
Housing mounted
anywhere between
trusses using hanger bars.
Seal duct
joints with
tape.
6-IN.
ROUND
ELBOWS*
ROOF CAP*
(with built-in
damper)
Keep duct
runs short.
OR
WALL CAP*
(with built-in
damper)
HOUSING
POWER
CABLE*
Seal gaps
around
Housing.
6-IN. ROUND
*Purchase
separately.
INSULATION*
(Place around and
over Fan Housing.)
FAN
DUCT*
The ducting from this fan to the outside of the building has a strong
effect on the air flow, noise and energy use of the fan. Use the
shortest, straightest duct routing possible for best performance,
and avoid installing the fan with smaller ducts than recommended.
Insulation around the ducts can reduce energy loss and inhibit
mold growth. Fans installed with existing ducts may not achieve
their rated airflow.
Use a roof cap or wall cap that has a built-in damper to reduce
backdrafts.
Plan to supply the unit with proper line voltage and appropriate
power cable.
Page 3

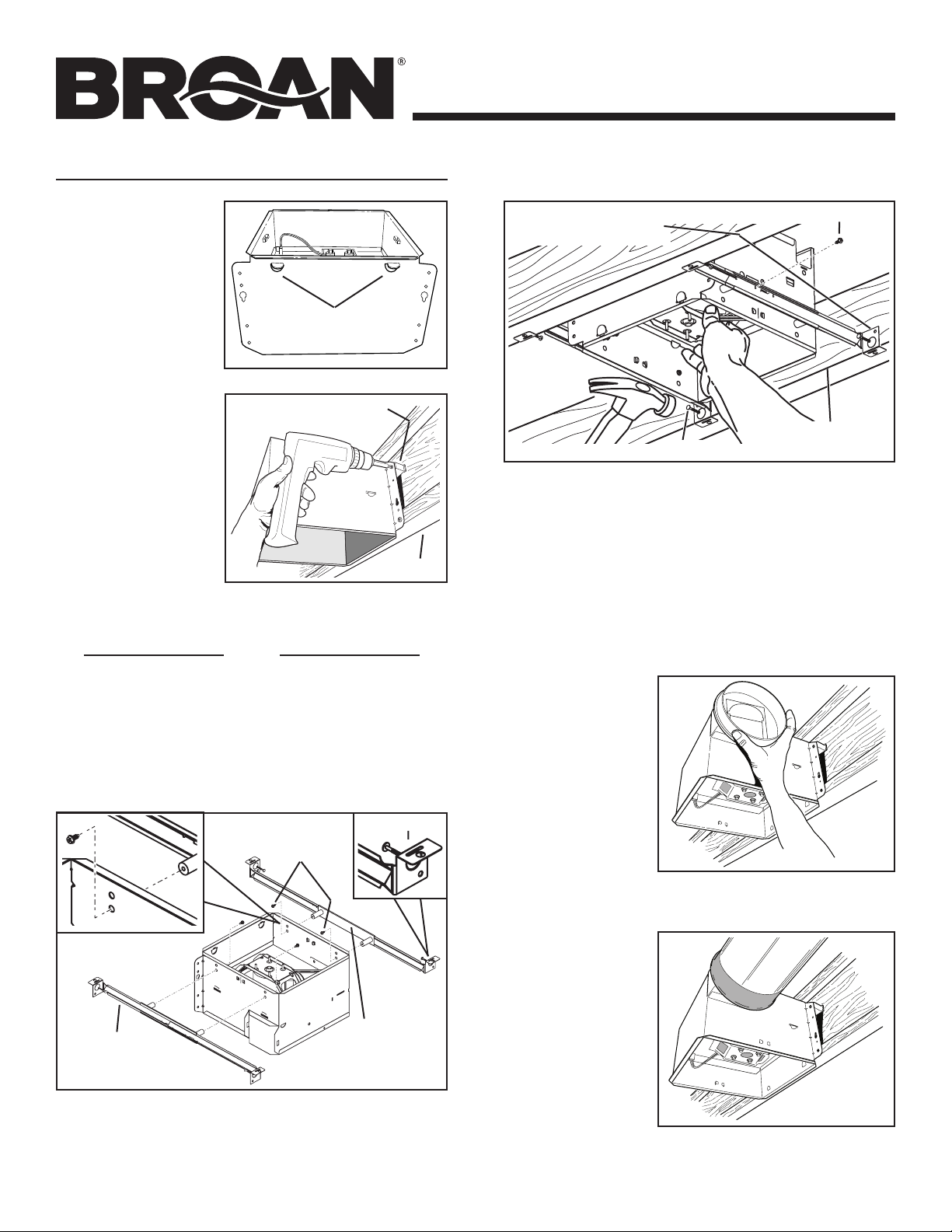

INSTALL HOUSING & DUCT
MODELS QTXE080 • QTXE110
Page 3
1a. Mount
housing to
joist or I-joist.
Use a pliers to bend
housing TABS out
0
. Hold housing
to 90
in place so that
the housing tabs
contact the bottom
of the joist. The
housing mounts
with four (4) screws
or nails. Screw or
nail housing to joist
through lowest
holes in each
mounting flange,
then through
highest holes.
NOTE: Mounting to
I-JOIST (shown)
requires use
of SPACERS
(included) between
the highest hole
of each mounting
flange and the
I-joist.
TABS
SPACER
(use for mounting to I-Joist)
OR
I-JOIST
HOLE FOR OPTIONAL
SCREW MOUNTING (4)
NAIL (4)
Extend HANGER BARS to the width of the framing.
Hold ventilator in place with the hanger bar tabs wrapping
around the BOTTOM EDGE OF THE FRAMING.
NAIL ventilator to framing or fasten with screws (not provided)
through HOLES near nails.
* To ensure a noise-free mount: Secure hanger bars together
with SCREWS or use a pliers to crimp mounting channels
tightly around hanger bars.
SCREW (2)
*
BOTTOM EDGE
OF FRAMING
1b. Mount housing anywhere between
trusses, joists, or I-joists using hanger
bars.
Sliding hanger bars are provided to allow for accurate positioning of housing anywhere between framing. They can be
used on all types of framing (I-joist, standard joist, and truss
construction) and span up to 24”.
TAB
SCREWS (4)
STD
HANGER
BAR (4)
Attach the MOUNTING CHANNELS to the housing using the
SCREWS supplied. Make sure TABS face “up” as shown. Use
the set of channel mounting holes (marked “STD”) to mount the
housing flush with the bottom of the drywall. Use the other set
of holes (not marked) to mount the housing flush with the top of
the drywall.
MOUNTING
CHANNEL (2)
2. Attach
damper/duct
connector.
Snap damper /
duct connector
onto housing.
Make sure connector is flush with
top of housing and
damper flap falls
closed.
3. Install
6-inch
round ductwork.
Connect 6-inch
round ductwork
to damper / duct
connector. Run
ductwork to a
roof cap or wall
cap. Tape all
ductwork connections to make
them secure and air tight.
Page 4
MODELS QTXE080 • QTXE110
Page 4

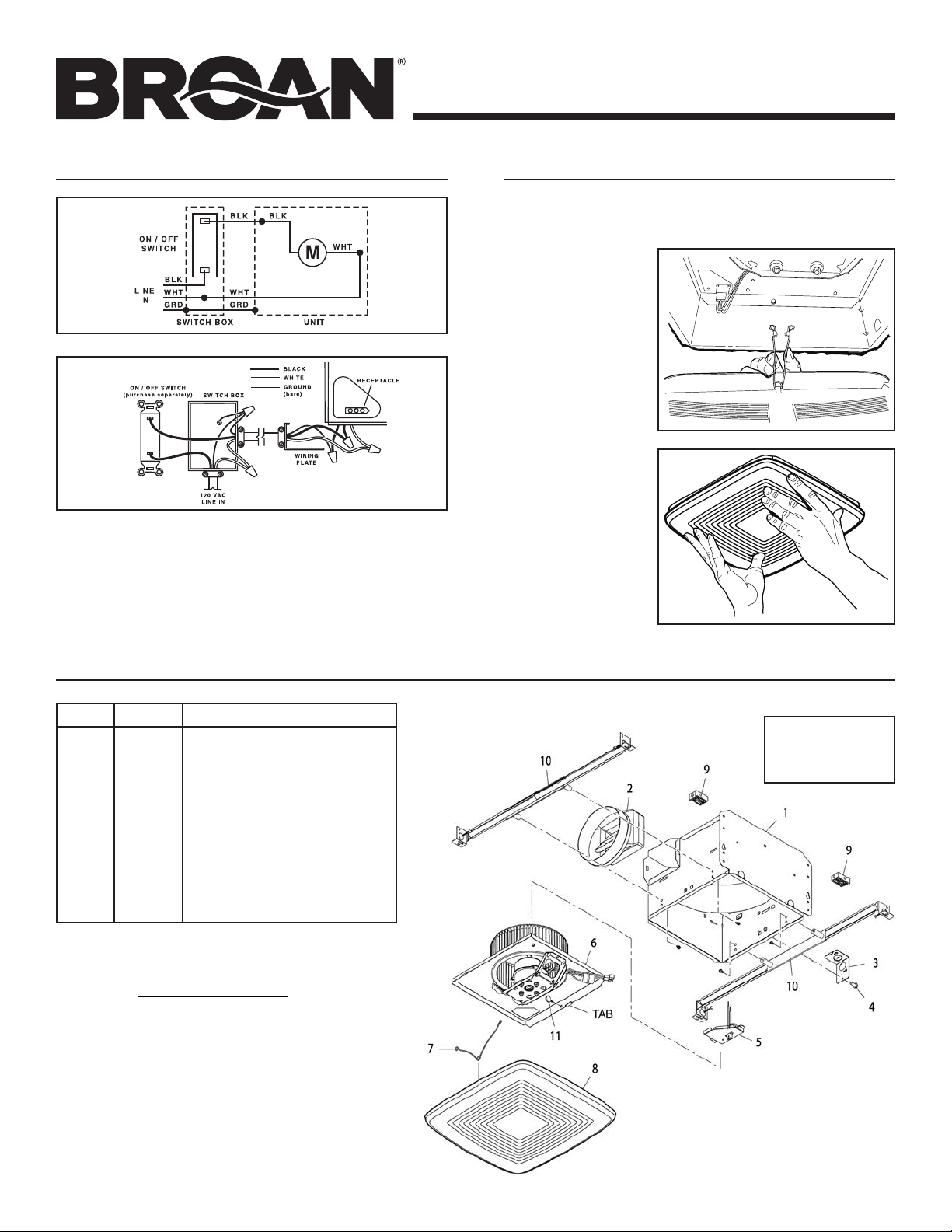

CONNECT WIRING
4. Connect electrical wiring.
Run 120 VAC house wiring to installation location. Use
proper UL approved connector to secure house wiring to
wiring plate. Connect wires as shown in wiring diagrams.
INSTALL GRILLE
5. Finish ceiling.
Install ceiling material. Cut out around housing.
6. Attach grille
to housing.
Squeeze grille
springs and insert
them into slots on
each side of housing.
7. Push grille
against
ceiling.
SERVICE PARTS
Key No. Part No. Description
1 97016466 Housing
2 97016450 Duct Connector-6”
3 98010102 Wiring Plate
4 99170245 Screw, #8-18 X .375
5 97018010 Wire Panel/Harness Assembly
6 97020047 Blower Assembly (QTXE080)
97020048 Blower Assembly (QTXE110)
7 99140199 Grille Spring (2 req’d)
8 97017621 Grille Assembly (includes key no. 7)
9 97018014 Spacer (2 supplied)
10 QTHB1 Hanger Bar Kit
11 99420665 Thumbscrew, #8-18 x .375
Order service parts by “Part No.” - not by “Key No.”
SERVICE NOTE To remove Blower Assembly: Unplug motor.
Remove thumbscrew (11) from motor plate flange. Find the
single TAB on the motor plate (located next to the receptacle).
Push up near motor plate tab while pushing out on side of housing. Or insert a straight-blade screwdriver into slot in housing
(next to tab) and twist screwdriver.
Replacement parts
can be ordered on our
website. Please visit
us at www.broan.com
99045491B
Page 5

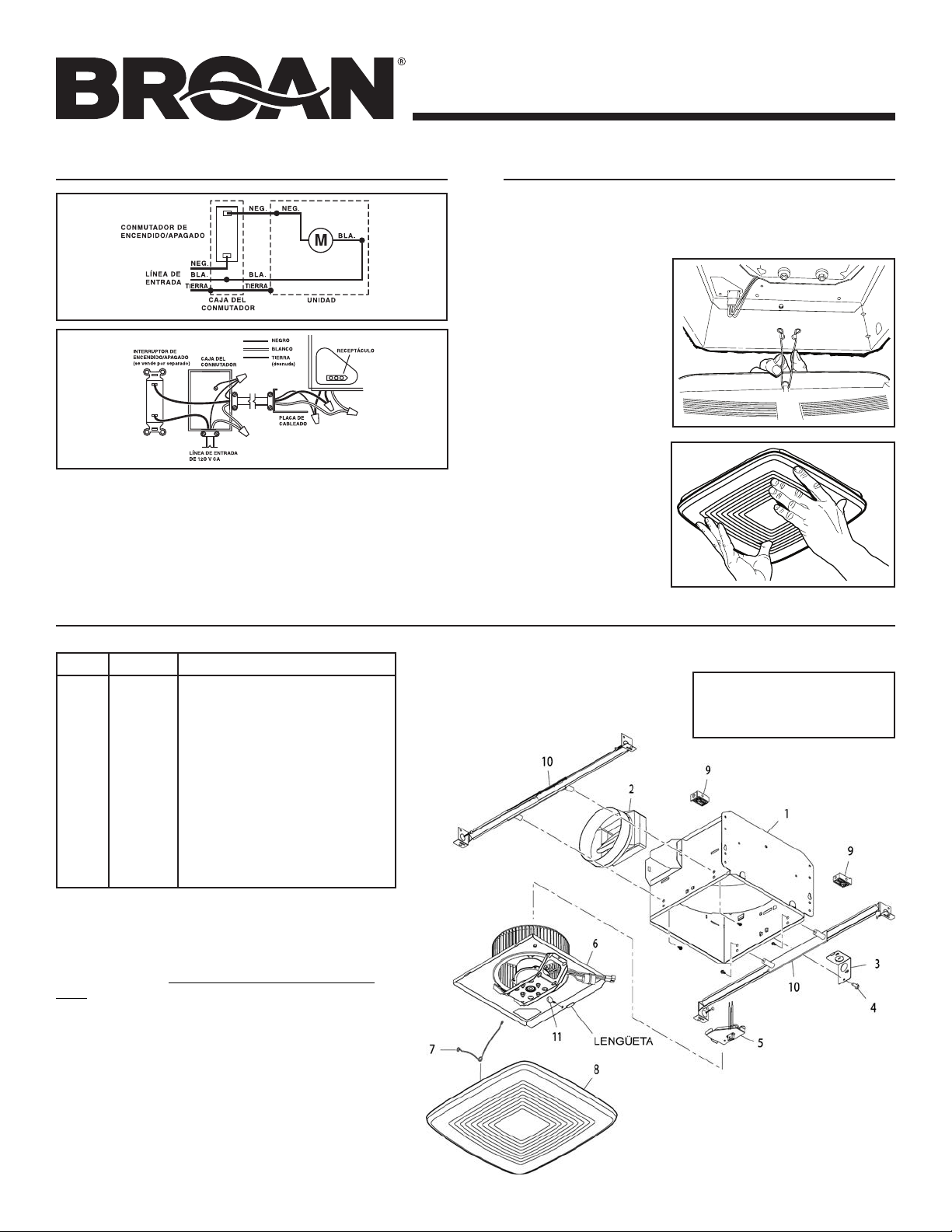

MODELOS QTXE080 • QTXE110
VENTILADORES
Para registrar este
ULTRA SILENCIOSOS
producto visite:
www.broan.com
SERIE QTXE
LEA Y CONSERVE ESTAS INSTRUCCIONES
Página 5
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS
SIGUIENTES PRECAUCIONES:
1. Use la unidad sólo de la manera indicada por el fabricante. Si
tiene preguntas, comuníquese con el fabricante a la dirección
o al número telefónico que se incluyen en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad
se reanude accidentalmente. Cuando no sea posible bloquear
los medios de desconexión del servicio, fije firmemente un
dispositivo de advertencia (por ejemplo, una etiqueta) en un
lugar prominente del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben ser realizados por una o más personas calificadas, y deben cumplir
con todos los códigos y normas correspondientes, incluidos los
códigos y normas de construcción específicos de protección
contra incendios.
4. Se necesita suficiente aire para que se lleve a cabo la combustión y descarga adecuadas de los gases a través del tubo
de humos (chimenea) del equipo quemador de combustible,
con el fin de evitar los contratiros. Siga las directrices y normas
de seguridad del fabricante del equipo de calentamiento, tales
como las publicadas por la Asociación Nacional de Protección
contra Incendios (National Fire Protection Association, NFPA),
la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating,
Refrigeration and Air Conditioning Engineers, ASHRAE) y las
autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso, no
dañe el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores con conductos deben siempre conectarse
hacia el exterior.
7. Es aceptable utilizar este producto sobre una regadera o tina
si se conecta a un circuito secundario protegido por un GFCI
(interruptor accionado por pérdida de conexión a tierra) (instalación del techo solamente).
8. Esta unidad debe conectarse a tierra.
PRECAUCIÓN
1. Sólo para usarlo en ventilación general. No lo use para descargar materiales ni vapores peligrosos o explosivos.
2. Este producto se diseña para la instalación en techos hasta
una echada de 12/12 (ángulo de 45 grados). NO MONTE ESTE
PRODUCTO EN UNA TECHO.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos
y/o no equilibrados, mantenga la unidad de accionamiento al
resguardo de rocío de yeso, polvo de la construcción, etc.
4. Lea la etiqueta de especificaciones del producto para ver
información y requisitos adicionales.
LIMPIEZA Y MANTENIMIENTO
Para lograr un funcionamiento silencioso y eficiente, como también larga vida y una apariencia atractiva, baje o retire la rejilla
y aspire el interior de la unidad con el accesorio del cepillo para
sacudir polvo.
El motor está permanentemente lubricado y nunca necesitará
aceite. Si los cojinetes del motor están haciendo ruido excesivo
o inusual, reemplace el conjunto del ventilador (incluye el motor
y el rodete del ventilador).
OPERACIÓN
Opere este ventilador mediante un interruptor de encendido/
apagado o control de velocidad de estado sólido. Vea los detalles
en la sección “Conexión eléctrica”. El uso de los controles de la
velocidad con excepción de los modelos 78V y 78W de Broan
puede causar un ruido del tarareo del motor.
GARANTÍA
Broan garantiza al consumidor comprador original que sus productos estarán
libres de defectos en cuanto a material y mano de obra durante un período de
tres años a partir de la fecha de la compra original. NO EXISTEN OTRAS GARANTÍAS, EXPRESAS NI IMPLÍCITAS, INCLUIDAS (PERO SIN LIMITARSE A)
GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O IDONEIDAD PARA UN
PROPÓSITO PARTICULAR.
Durante este período de tres años, Broan, a su criterio, reparará o reemplazará,
sin cargo alguno, cualquier pieza o producto que se encuentre defectuoso bajo
condiciones normales de uso y servicio.
ESTA GARANTÍA NO SE APLICA A ARRANCADORES NI A TUBOS DE LÁMPARAS FLUORESCENTES. Esta garantía no cubre (a) mantenimiento o servicio
normales ni (b) productos o piezas que se hayan sometido a uso inadecuado,
negligencia, accidente, mantenimiento o reparación inadecuada (no hecha por
Broan), instalación incorrecta o instalación en contra de las instrucciones de
instalación recomendadas.
La duración de una garantía implícita se limita al período de tres años, como
se especifica para la garantía explícita. Algunos estados no permiten limitar la
duración de una garantía implícita, de manera que las limitaciones antedichas
podrían no aplicarse a usted.
LA OBLIGACIÓN DE BROAN DE REPARAR O REEMPLAZAR, A OPCIÓN DE
BROAN, SERÁ EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR BAJO
ESTA GARANTÍA. BROAN NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, RESULTANTES O ESPECIALES QUE SURJAN DE, O EN RELACIÓN
CON, EL USO O RENDIMIENTO DEL PRODUCTO. Algunos estados no permiten
excluir o limitar daños incidentales o resultantes, de manera que es posible que
la limitación antedicha no se aplique en su caso.
Esta garantía le da derechos legales específicos; usted podría tener otros derechos
que varían entre estados. Esta garantía sustituye todas las garantías anteriores.
Para tener derecho al servicio de la garantía, usted debe (a) notificar a Broan a la
dirección y número de teléfono que aparecen abajo, (b) proporcionar el número
de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier
defecto en el producto o pieza. En el momento de solicitar el servicio de la garantía,
debe presentar el comprobante con la fecha de la compra original.
Broan-NuTone LLC Hartford, Wisconsin
www.broan.com 800-558-1711
GARANTÍA LIMITADA DE TRES AÑOS DE BROAN
A la persona que realiza la instalación: Deje este manual con el dueño de la casa.
Page 6

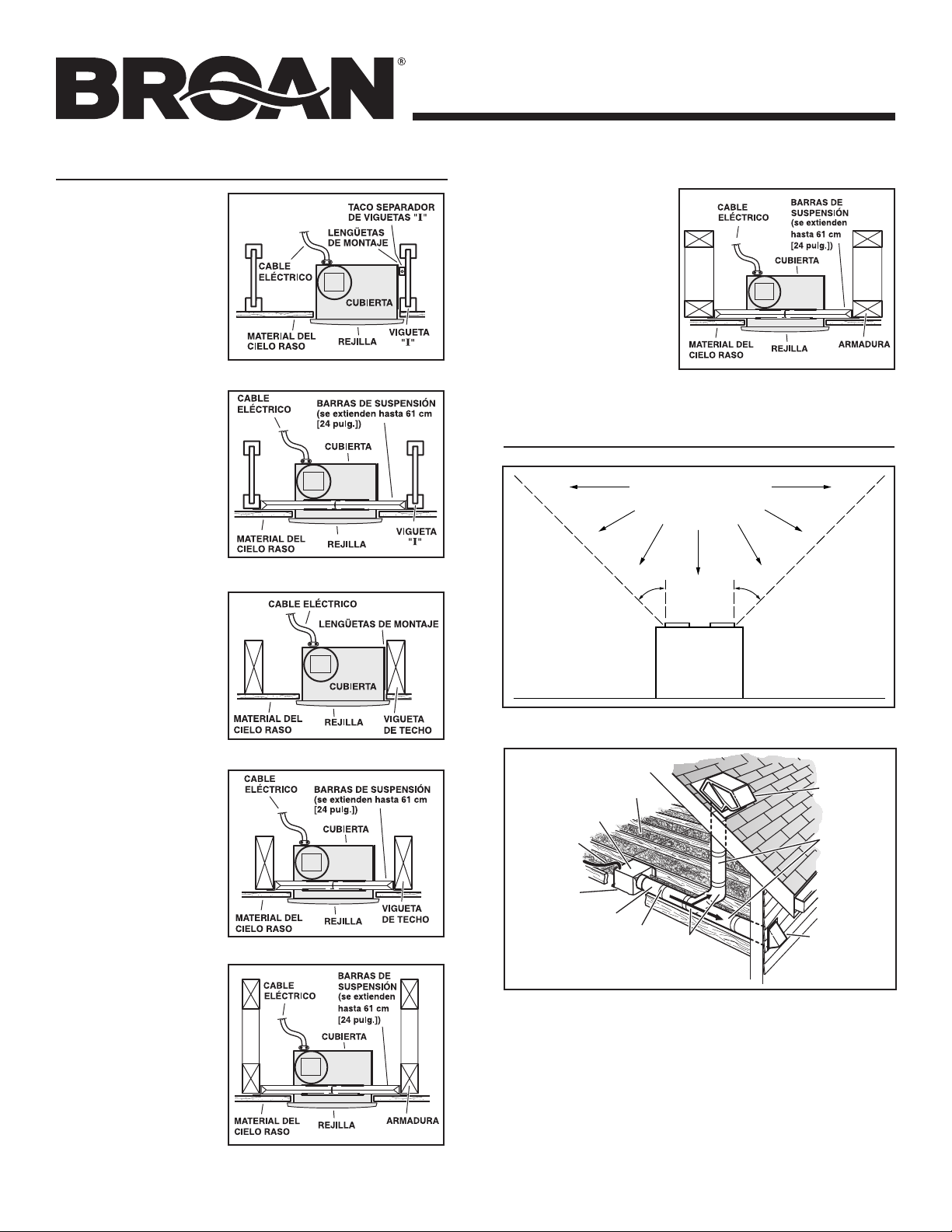

INSTALACIONES TÍPICAS
MODELOS QTXE080 • QTXE110
Página 6
Montaje de la cubierta en viguetas “I”.
Montaje de la cubierta en cualquier parte
entre las viguetas “I”
por medio de barras
de suspensión.
Montaje de cubierta
en viguetas.
Montaje de la cubierta en cualquier
parte entre armaduras por medio de
barras de suspensión.
PLANIFICACIÓN DE LA
INSTALACIÓN
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
45
o
Equipo
para cocinar
45
o
Piso
Montaje de la cubierta en cualquier parte
entre las viguetas
por medio de barras
de suspensión.
Montaje de la cubierta en cualquier
parte entre armaduras por medio de
barras de suspensión.
CAPUCHÓN
PARA TEJADO*
(con regulador
de tiro
incorporado)
Asegurarse
de que los
conductos
sean cortos.
CAPUCHÓN
DE PARED*
(con regulador
de tiro incorporado)
del conducto
con cinta.
AISLACIÓN*
(Colocar alrededor y sobre
el compartimiento para el ventilador).
VENTILADOR
COMPARTIMIENTO
CABLE DE
ALIMENTACIÓN*
Sellar las
cavidades
alrededor del
compartimiento.
CONDUCTO CIRCULAR
DE 6 PULG.*
Sellar las uniones
*Comprar por separado.
O
CODOS
CIRCULARES
DE 6 PULG.*
Los conductos desde este ventilador hacia el exterior del edificio
tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía
del ventilador. Utilice el tramo de conductos más corto y recto posible
para obtener un desempeño óptimo y evite instalar el ventilador con
conductos menores que los recomendados. El aislamiento alrededor
de los conductos puede reducir la pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados en conductos existentes
podrían no obtener el flujo de aire nominal.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apropiados.
Page 7
MODELOS QTXE080 • QTXE110

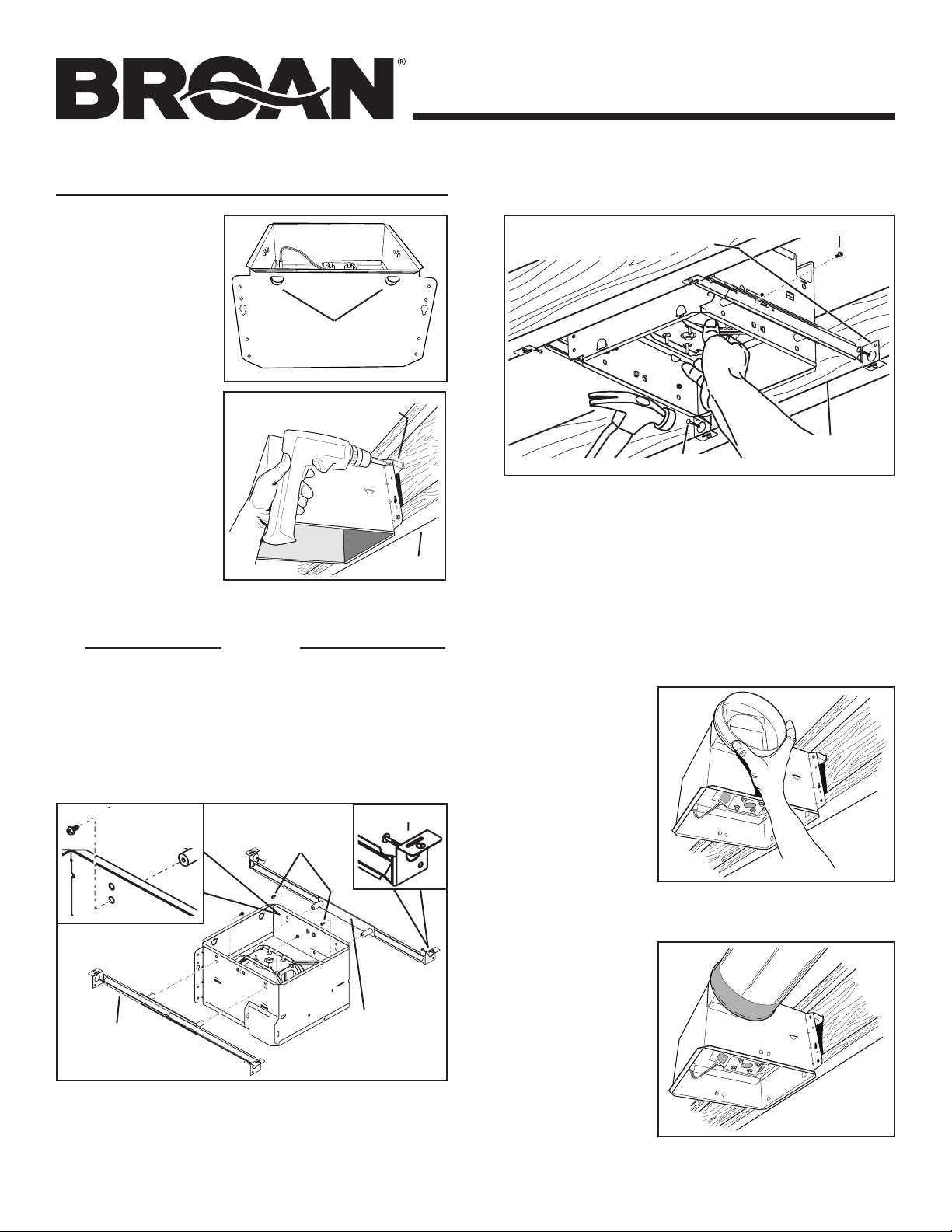

INSTALE LA CUBIERTA Y EL
CONDUCTO
1a. Instale la
cubierta en
las viguetas o
viguetas “I”.
Con un alicate, doble
las LENGÜETAS
de la cubierta a 90°.
Sostenga la cubierta
en su lugar de manera
que las lengüetas
de la cubierta hagan
contacto con la parte
inferior de la vigueta.
Para el montaje de
la cubierta se utilizan
cuatro (4) tornillos
o clavos. Atornille o
clave la cubierta a
la vigueta a través
de los orificios
más bajos de cada
brida de montaje, y
seguidamente a través
de los más altos.
NOTA: Para el montaje
en la VIGUETA “I”, tal como se ilustra, se requiere utilizar
SEPARADORES (incluidos) entre el orificio más alto de cada
brida de montaje y la vigueta “I”.
SEPARADOR (se usa para
el montaje a la vigueta “I”)
O BIEN
1b. Instale la cubierta en cualquier parte
entre las armaduras, viguetas o viguetas
“I” por medio de barras de suspensión.
Se proporcionan barras de suspensión deslizantes para facilitar
la colocación adecuada de la cubierta en cualquier parte entre la
estructura. Estas barras se adaptan a toda clase de estructuras
(construcciones de viguetas “I”, viguetas estándar y armaduras)
y se extienden a un máximo de 61 cm (24 pulg.).
TORNILLOS (4)
STD
LENGÜETA
VIGUETA “I”
LENGÜETA
Página 7
ORIFICIO PARA MONTAJE
CON TORNILLO OPCIONAL (4)
CLAVO (4)
Abra las BARRAS DE SUSPENSIÓN hasta el ancho de la
estructura.
Sostenga el ventilador en su sitio envolviendo las lengüetas de
la barra de suspensión alrededor del BORDE INFERIOR DE LA
ESTRUCTURA.
CLAVE el ventilador a la estructura o sujételo con tornillos (no
incluidos) a través de los ORIFICIOS que están cerca de los clavos.
Para lograr un montaje silencioso: acople y fije las barras de
*
suspensión con TORNILLOS, o doble los canales de montaje con
un alicate bien justos alrededor de las barras de suspensión.
TORNILLO (2)
*
BORDE INFERIOR DE
LA ESTRUCTURA
2. Acople el
conector del
regulador
de tiro/
conducto.
Conecte a presión
el conector del
regulador de tiro/
conducto en la
cubierta. Asegúrese
de que el conector
esté al ras con la
parte superior de la
cubierta y que la aleta del regulador caiga cerrada.
BARRA DE SUS-
PENSIÓN (4)
Fije los CANALES DE MONTAJE a la cubierta con los TORNILLOS
incluidos. Asegúrese de que las LENGÜETAS estén de cara hacia
arriba, tal como se muestra. Utilice el juego de orificios de montaje
del canal (marcados como “STD”) para montar la cubierta al ras
con la parte inferior de la tablarroca. Utilice el otro juego de orificios
(sin marca) para montar la cubierta al ras con la parte superior de
la tablarroca.
CANAL DE
MONTAJE (2)
3. Instale el
conducto
redondo de
6 pulgadas.
Conecte el conducto redondo
de 6 pulgadas
al conector del
regulador/conducto. Extienda
el conducto hacia
una tapa de techo
o tapa de pared.
Encinte todas las conexiones de los conductos para fijarlas y
hacerlas herméticas al aire.
Page 8
MODELOS QTXE080 • QTXE110
Página 8
CONEXIÓN ELÉCTRICA
4. Conecte los cables eléctricos.
Extienda el cableado de la casa de 120 V CA al lugar de la
instalación. Utilice una conexión aprobada por UL para afianzar el
cableado de la casa a la placa de cableado. Conecte los cables
tal como se ilustra en los diagramas de cableado.
PIEZAS DE REPUESTO
INSTALE LA REJILLA
5. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
6. Acople la
rejilla a la
cubierta.
Apriete los resortes de
la rejilla e insértelos
en las ranuras que se
encuentran a cada lado
de la cubierta.
7. Empuje la
rejilla contra
el cielo raso.
Clave n.o Pieza n.o Descripción
1 97016466 Cubierta
2 97016450 Conector del conducto (6 pulg.)
3 98010102 Placa de cableado
4 99170245 Tornillo n.
5 97018010 Conjunto del panel de cableado/arnés
6 97020047 Conjunto del ventilador (QTXE080)
97020048 Conjunto del ventilador (QTXE110)
7 99140199 Resorte de la rejilla (se requieren 2)
8 97017621 Conjunto de la rejilla
9 97018014 Separador (se suministran 2)
10 QTHB1 Juego de barra de suspensión
11 99420665 Tornillo de mariposa n.
Al hacer el pedido de una pieza de servicio se debe
especificar el número de la pieza (no el número de la
clave).
NOTA DE SERVICIO Para desmontar el conjunto del ventilador:
Desenchufe el motor. Saque el tornillo de mariposa (11) de
la brida de la placa del motor. Localice la LENGÜETA única
de la placa del motor (se encuentra junto al receptáculo).
Empuje hacia arriba cerca de la lengüeta de la placa del
motor al mismo tiempo que empuja hacia afuera el costado
de la cubierta. O bien, introduzca un destornillador de punta
recta en la ranura de la cubierta (junto a la lengüeta) y
gírelo.
o
8-18 x 0.375
(incluye la pieza con clave n.
o
8-18 x 0.375
o
7)
Las piezas de recambio se
pueden ahora pedir en nuestro
Web site. Visítenos por favor en
www.broan.com
99045491B
Loading...
