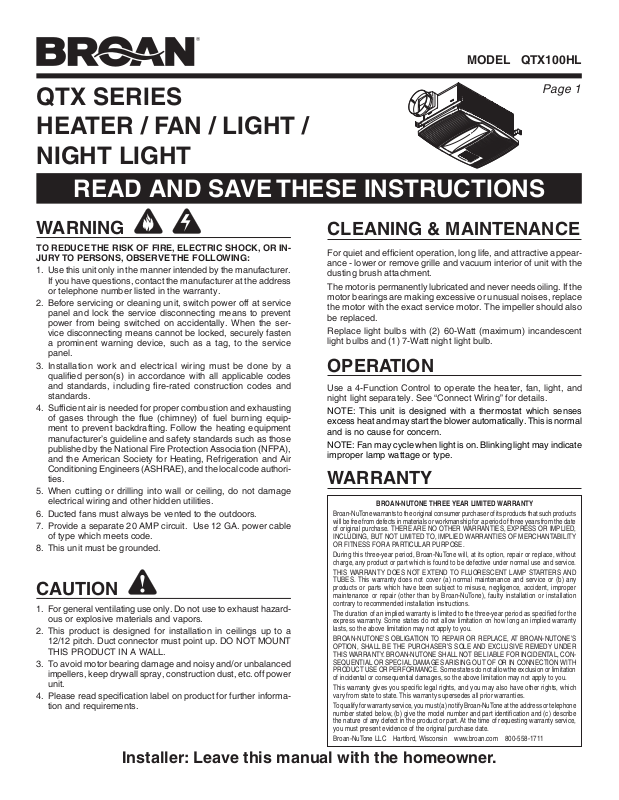

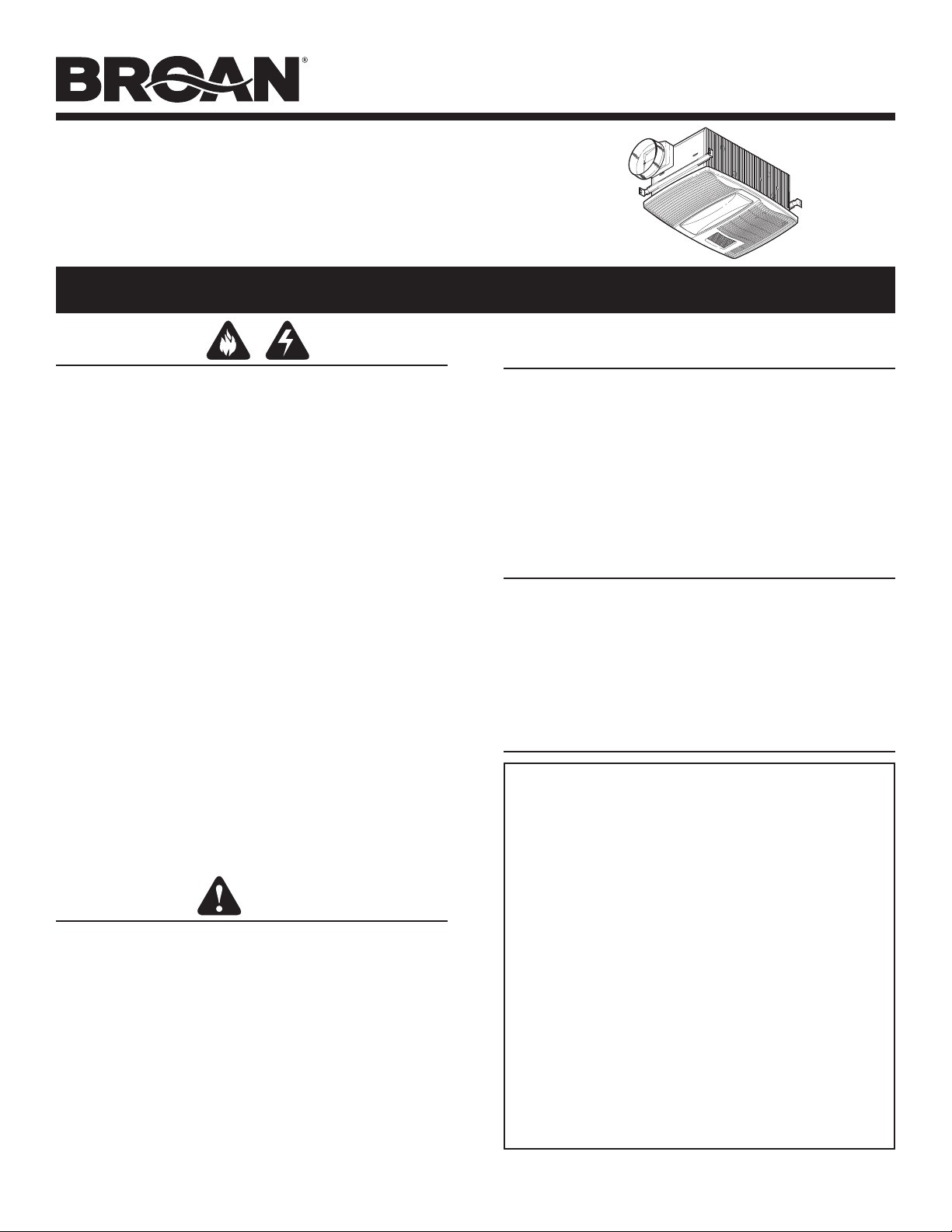

Page 1
QTX SERIES
HEATER / FAN / LIGHT /
NIGHT LIGHT
READ AND SAVE THESE INSTRUCTIONS
MODEL QTX100HL
Page 1
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service
panel.
3. Installation work and electrical wiring must be done by a
qualied person(s) in accordance with all applicable codes
and standards, including re-rated construction codes and
standards.
4. Sufcient air is needed for proper combustion and exhausting
of gases through the ue (chimney) of fuel burning equip-
ment to prevent backdrafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA),
and the American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Provide a separate 20 AMP circuit. Use 12 GA. power cable
of type which meets code.
8. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.
2. This product is designed for installation in ceilings up to a
12/12 pitch. Duct connector must point up. DO NOT MOUNT
THIS PRODUCT IN A WALL.
3. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.
4. Please read specication label on product for further information and requirements.
CLEANING & MAINTENANCE
For quiet and efcient operation, long life, and attractive appearance - lower or remove grille and vacuum interior of unit with the
dusting brush attachment.
The motor is permanently lubricated and never needs oiling. If the
motor bearings are making excessive or unusual noises, replace
the motor with the exact service motor. The impeller should also
be replaced.
Replace light bulbs with (2) 60-Watt (maximum) incandescent
light bulbs and (1) 7-Watt night light bulb.
OPERATION
Use a 4-Function Control to operate the heater, fan, light, and
night light separately. See “Connect Wiring” for details.
NOTE: This unit is designed with a thermostat which senses
excess heat and may start the blower automatically. This is normal
and is no cause for concern.
NOTE: Fan may cycle when light is on. Blinking light may indicate
improper lamp wattage or type.
WARRANTY
Broan-NuTone warrants to the original consumer purchaser of its products that such products
will be free from defects in materials or workmanship for a period of three years from the date
of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.
During this three-year period, Broan-NuTone will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND
TUBES. This warranty does not cover (a) normal maintenance and service or (b) any
products or parts which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan-NuTone), faulty installation or installation
contrary to recommended installation instructions.
The duration of an implied warranty is limited to the three-year period as specified for the
express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S
OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER
THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which
vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone
number stated below, (b) give the model number and part identification and (c) describe
the nature of any defect in the product or part. At the time of requesting warranty service,
you must present evidence of the original purchase date.
Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
BROAN-NUTONE THREE YEAR LIMITED WARRANTY
Installer: Leave this manual with the homeowner.

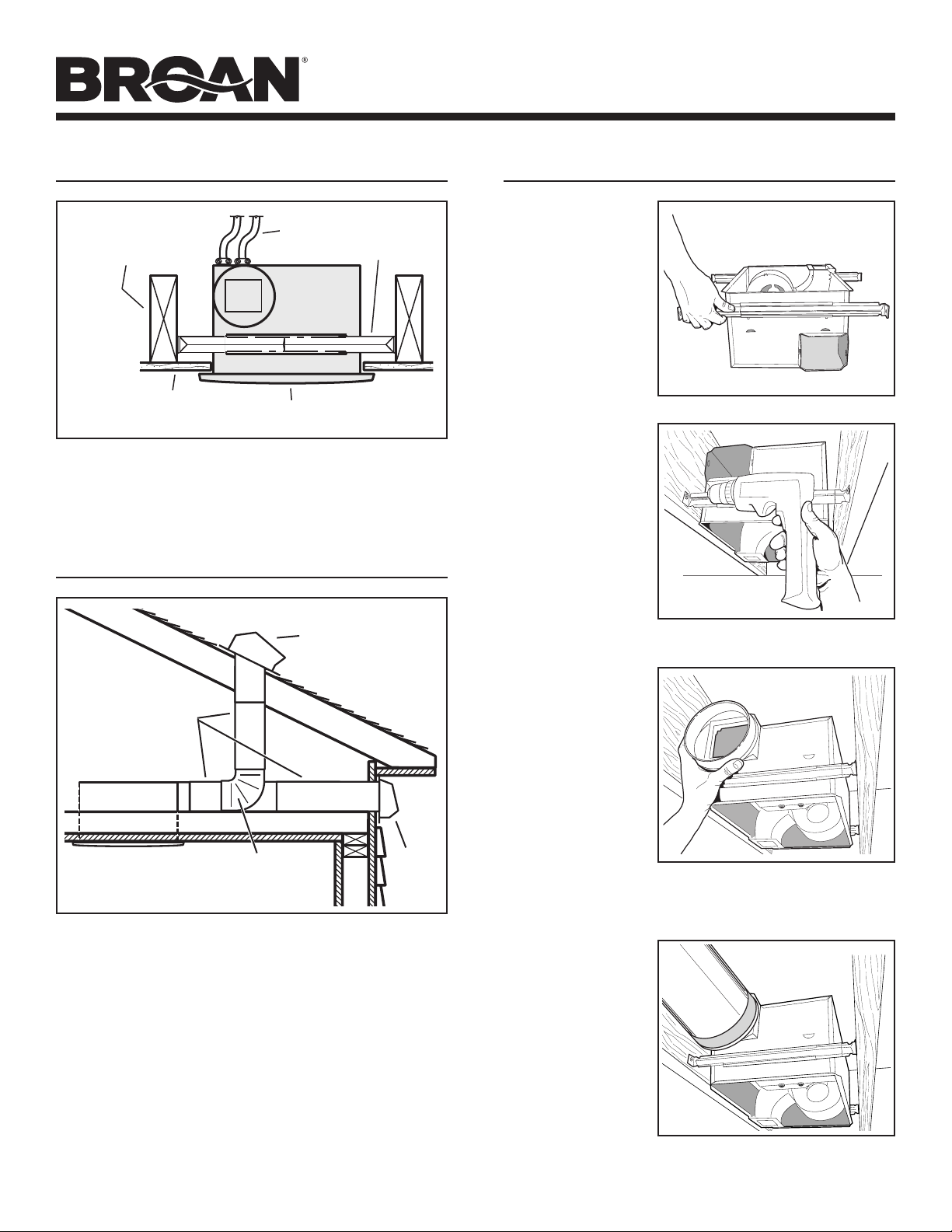

Page 2
MODEL QTX100HL
HOUSING
CEILING
JOIST, TRUSS,
OR I-JOISTS
MOUNTING
CHANNELS
GRILLE
CEILING
MATERIAL
POWER
CABLES
Page 2
TYPICAL INSTALLATION
Housing mounted directly to joists, trusses, or
I-joists.
Up to 24-inches on-center.
PLAN THE INSTALLATION
INSTALLATION
1. Insert
mounting
brackets.
Slide the (4)
mounting brackets into the channels on each end
of the housing.
2. Mount housing.
Secure hous-
ing to ceiling
structure with (4)
mounting screws.
Make sure bottom
of housing will be
ush with nished
ceiling material.
* Purchase separately
Unit shown connected to 6-inch round ductwork.
The unit will operate most quietly and efciently when located
where the shortest possible duct run and minimum number of
elbows will be needed.
Plan to supply the unit with proper line voltage and appropriate
power cable.
6-IN. ROUND
DUCT *
6-IN. ROUND
ELBOW *
ROOF CAP *
WALL
CAP *
3. Attach
damper
/ duct
connector
to housing.
Snap damper /
duct connector
onto housing.
Make sure con-
nector is ush
with top of housing and damper
ap falls closed.
4. Install 6inch round
ductwork.
Connect 6-inch
round ductwork
to damper / duct
connector. Run
ductwork to a
roof cap or wall
cap. Tape all
ductwork connections to make
them secure and air tight.

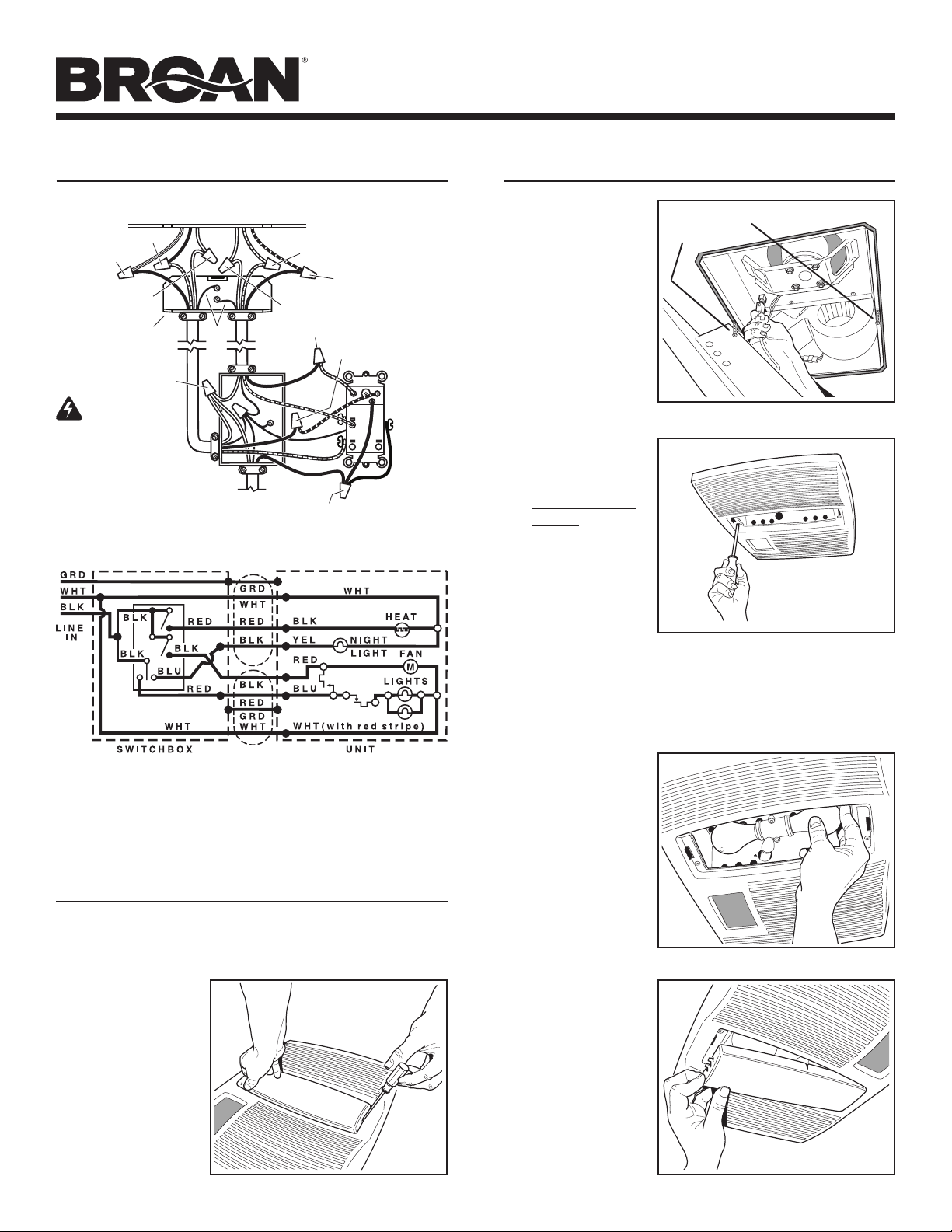

Page 3
MODEL QTX100HL
GREEN
WHITE
to
WHITE
HEAT (2-position rocker)
LIGHT (red)
NIGHT LIGHT (blue)
(3-position rocker)
4-FUNCTION CONTROL
GROUND
120 VAC LINE IN
BLACK to BLUE
BLACK to RED
BLACK to BLACKS
FAN (2-position rocker)
RED
WIRING PLATE
FROM VENTILATOR
VENTILATOR
HOUSING
LIGHT
&
FAN
HEAT
&
NIGHT LIGHT
BLACK to BLUE
(Light)
WHITE to WHITE with red stripe
RED to RED
(Fan)
RED to BLACK
(Heat)
BLACK to YELLOW
(Night Light)
WHITE to WHITE
RED
Page 3
CONNECT WIRING
CAUTION
RATING SPECIFICATIONS
The three-position
rocker switch is rated 5
A @ 125VAC. Use this
switch for Lights ONLY.
Each two-position rocker
switch is rated 15 A @ 120VAC. Use these switches for Heat and Vent.
The total load on this control must not exceed 20 A @ 120VAC.
INSTALL GRILLE & BULBS
8. Plug-in
light.
Hold grille as-
sembly up near
housing. Connect
light plug from
grille assembly to
receptacle inside
of housing.
9. Attach
grille.
Remove the (2)
grille mounting
screws from
the sides of the
housing. (See
Step 8 illustra-
tion.) Use these
screws to attach
the grille to
the housing as
shown.
To avoid damage to the grille: DO NOT OVERTIGHTEN
SCREWS. Tighten screws only until grille is snug against
ceiling material.
GRILLE MOUNTING
SCREWS
5. Connect electrical wiring.
Run 120 VAC house wiring to installation location. Use
INSTALL GRILLE & BULBS
6. Finish ceiling.
Install ceiling material. Cut out ceiling material closely
7. Remove
Insert a small
proper UL approved connectors to secure house wiring to
wiring plate. Connect wires as shown in wiring diagram(s).
around housing.
light lens
from grille.
at-bladed screwdriver into the slot
at one end of the
light lens. Carefully pry the lens
out.
10. Install
bulbs.
The unit
accepts (2)
60-Watt (maximum) incandes-
cent bulbs and
(1) 7-Watt night
light bulb.
11. Attach
light lens.
Hook the tabs
on one end of
the lens into the
slot in the grille.
Lift other end
of lens up and
snap into place.

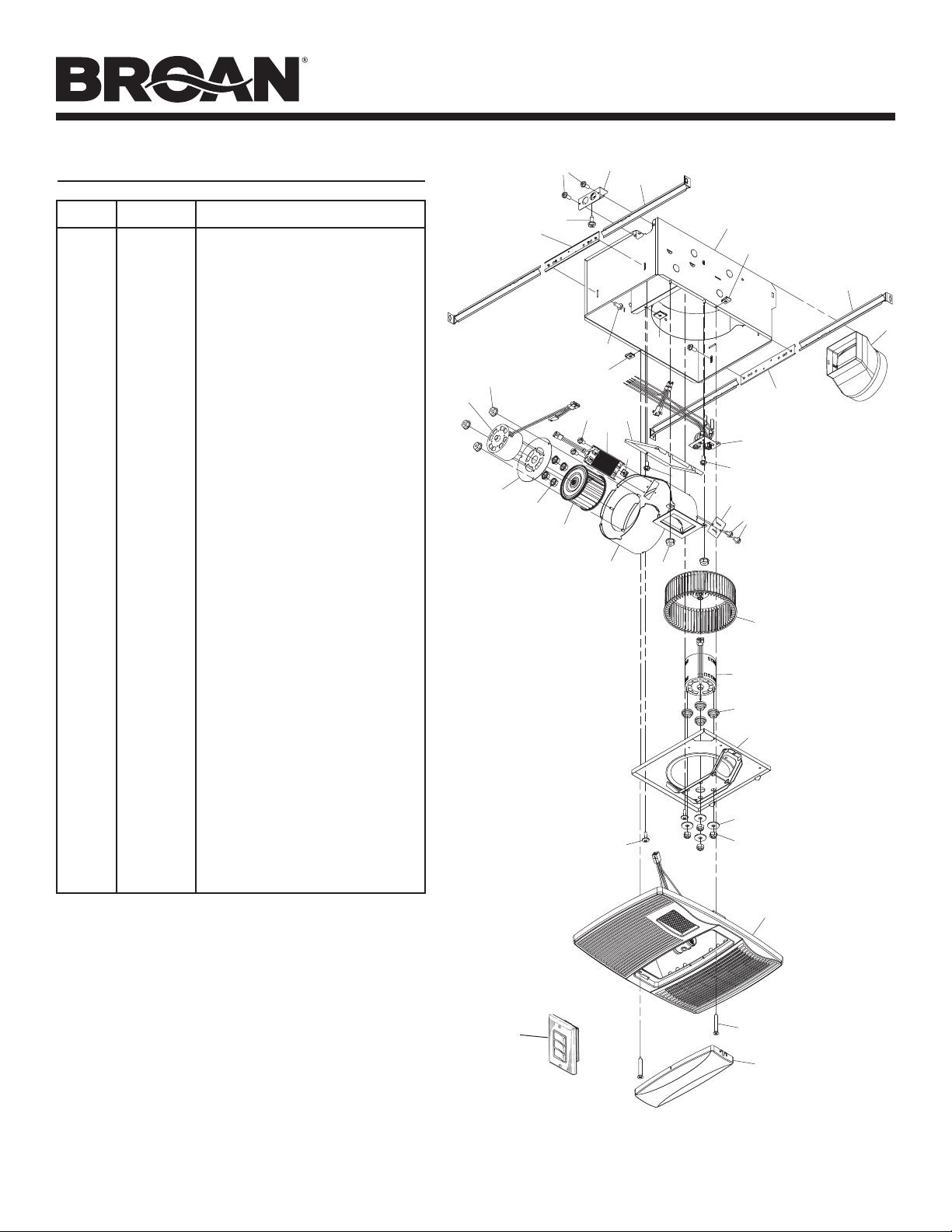

Page 4
SERVICE PARTS
5
8
2
3
1
9
5
7
7
2
4
10
5
5
11
14
19
18
20
13
17
16
15
12
13
14
21
22
23
24
25
26
30
6
7
29
28
27
3
Key No. Part No. Description
1 97016470 Housing
2 98007763 Slide Channel (2 req.)
3 98003036 Support Angle (4 req.)
4 97016450 Duct Connector
5 99170245 Screw #8-18 X .375 (8 req.)
6 93260454 Nut, Sheet Metal #8-18 (Partition)
(2 req.)
7 99260512 Nut, Sheet Metal #8-18 (Grille)
(3 req.)
8 98010091 Cover/KO Panel
9 99150471 Screw, Ground (2 req.)
10 97016563 Wire Panel/Harness Assembly
11 98010090 Wire Compartment
12 98010089 Mounting Bracket-Heater
13 99150415 Screw #8-18 X .250 (4 req.)
14 99260488 Nut, Hex #10-24 (5 req.)
15 97016564 Heater Scroll
16 99020283 Wheel-Heater
17 99260423 Nut, Hex #8-32 (4 req.)
18 98010088 Motor Mount
19 99080558 Motor-Heater
20 97016565 Heating Element
(includes Key No. 7)
97016566 Heater Scroll Assembly
(includes Key Nos. 12 thru 20)
21 99020284 Wheel-Fan
22 99080556 Motor-Fan
23 99100491 Isolator (4 req.)
24 97016471 Partition
25 99250959 Washer (4 req.)
26 99260558 Nut, Hex Lock #8-32 (4 req.)
97016567 Blower Assembly
(includes Key Nos. 21 thru 26)
27 93150459 Screw #8-18 X .500 (2 req.)
28 97016474 Grille Assembly
(includes Key No. 29)
29 99111291 Lens
30 99150622 Screw, Grille #8-18 X 2.000 (2 req.)
31 97016863 Switch Assembly
MODEL QTX100HL
Page 4
31
99043764A

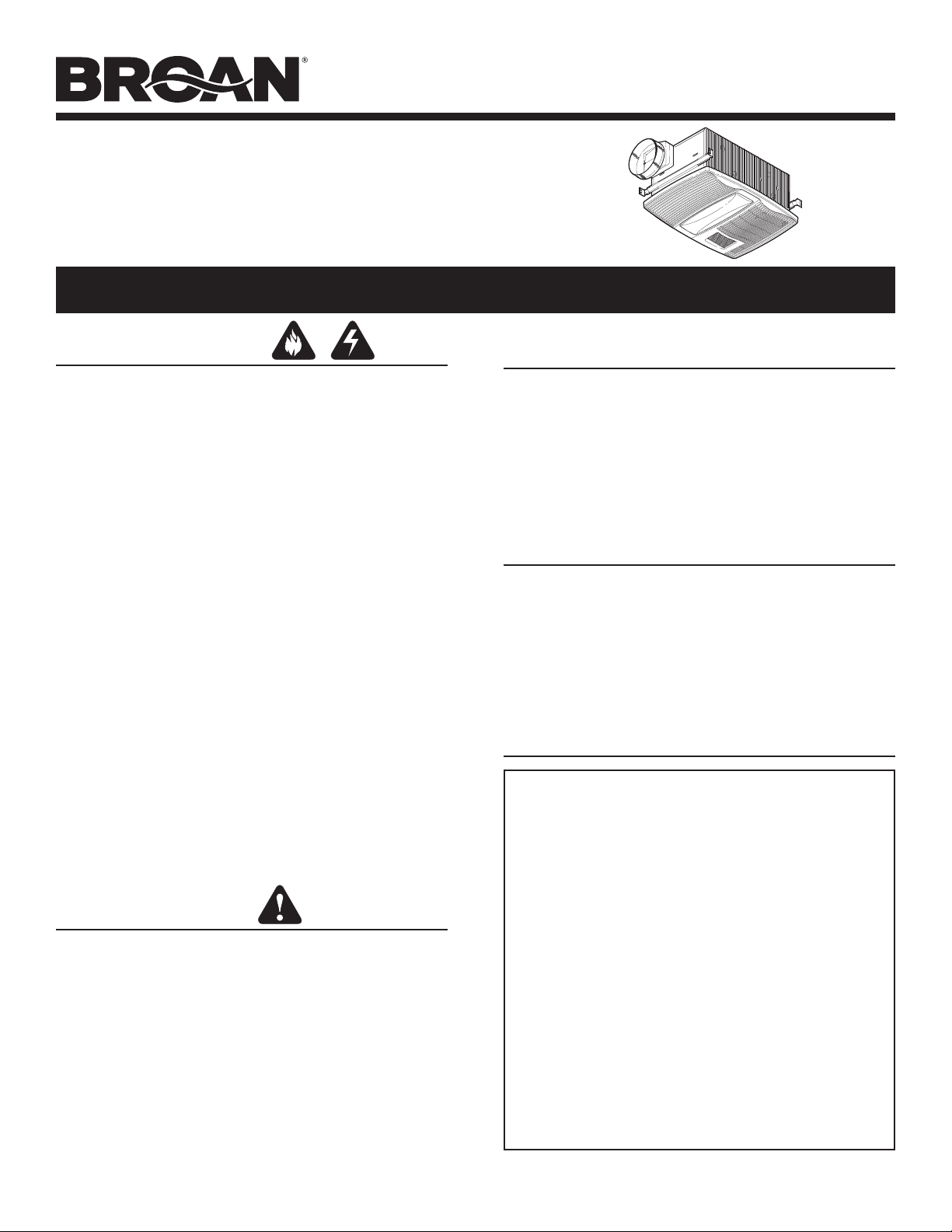

Page 5
MODELO QTX100HL
SERIE QTX
CALEFACTOR / VENTILADOR /
LUZ / LUZ DE NOCHE
LEA Y CONSERVE ESTAS INSTRUCCIONES
Página 5
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS
SIGUIENTES PRECAUCIONES:
1. Use la unidad sólo de la manera indicada por el fabricante.
Si tiene preguntas, comuníquese con el fabricante a la dirección
o al número telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico en el panel de servicio y bloquee los medios
de desconexión del servicio para evitar que la electricidad se
reanude accidentalmente. Cuando no sea posible bloquear los
medios de desconexión del servicio, je rmemente en un lugar
prominente del panel de servicio un dispositivo de advertencia,
como por ejemplo una etiqueta.
3. Una o más personas calicadas deben realizar el trabajo de insta-
lación y el cableado eléctrico, de acuerdo con todos los códigos
y normas correspondientes, incluidos los códigos y normas de
construcción especícos de protección contra incendios.
4. Se necesita suciente aire para que se lleve a cabo la combustión
y descarga adecuadas de los gases a través del tubo de humos
(chimenea) del equipo quemador de combustible, con el n de
evitar los contratiros. Siga las directrices y normas de seguridad
del fabricante del equipo de calefacción, tales como las publicadas
por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Americana
de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado
(American Society for Heating, Refrigeration and Air Conditioning
Engineers, ASHRAE) y las autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso, no dañe
el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores con conductos siempre se deben conectar hacia
el exterior.
7. Provea un circuito por separado de 20 AMP. Use un cable de
potencia 12 GA. del tipo conforme al código.
8. Esta unidad se debe conectar a tierra.
PRECAUCIÓN
1. Sólo para usarse en ventilación general. No se use para descargar
materiales ni vapores peligrosos o explosivos.
2. Este producto se diseña para la instalación en techos hasta una
echada de 12/12. Conector de conductor debe señalar hacia arriba. NO MONTE ESTE PRODUCTO EN UNA TECHO.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos
y/o no equilibrados, mantenga la unidad de accionamiento al
resguardo de rociados de yeso, polvos de construcción, etc.
4. Lea la etiqueta de especicaciones del producto para ver información y requisitos adicionales.
LIMPIEZA Y MANTENIMIENTO
Para obtener una operación silenciosa y eciente, una larga vida y
una apariencia atractiva, baje o retire la rejilla y aspire el interior de
la unidad con el accesorio del cepillo para sacudir polvo.
El motor está permanentemente lubricado y nunca necesitará aceite.
Si los cojinetes del motor están haciendo ruido excesivo o inusual,
reemplace el motor con el motor de servicio exacto. El impulsor
también debe ser reemplazado.
Reemplace los focos con dos (2) focos incandescentes de 60 watts
(máximo) y un (1) foco de luz nocturna de 7 watts.
OPERACIÓN
Utilice un control de 4 funciones para operar el calefactor, el ven-
tilador, la luz y la luz nocturna por separado. Vea los detalles en
“Conexión eléctrica”.
NOTA: Esta unidad ha sido diseñada con un termostato que detecta
los excesos de calor y puede encender el soplador automáticamente.
Esto es normal y no debe ser motivo de preocupación.
NOTA: El ventilador puede completar un ciclo por intervalos cuando
la luz está encendido. La luz del intermitente puede indicar vatiaje o
el tipo incorrecto de la lámpara.
GARANTIA
Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos productos
carecerán de defectos en materiales o en mano de obra por un período de tres años a partir de
la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS,
INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O
APTITUD PARA UN PROPOSITO PARTICULAR.
Durante el período de tres años, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin
costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales
de servicio y uso.
ESTA GARANTIA NO SE APLICA A TUBOS Y ARRANCADORES DE LAMPARAS FLUORESCENTES. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o piezas
que hayan sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o que hayan
sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan-NuTone),
instalación defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.
La duración de cualquier garantía implícita se limita a un período de tres años como se especifica en
la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de
una garantía implícita, por lo que la limitación antes mencionada puede no aplicarse a usted.
LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL
COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RESPONSABLE POR
DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A
RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o
limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada puede
no aplicarse a usted.
Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros
derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías
anteriores.
Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al
número de teléfono abajo, (b) dar el número del modelo y la identificación de la pieza, y (c) describir
la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto
por la garantía, usted debe de presentar evidencia de la fecha original de compra.
Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
GARANTIA BROAN-NUTONE LIMITADA POR TRES AÑOS
A la persona que realiza la instalación: Deje este manual con el dueño de la casa.

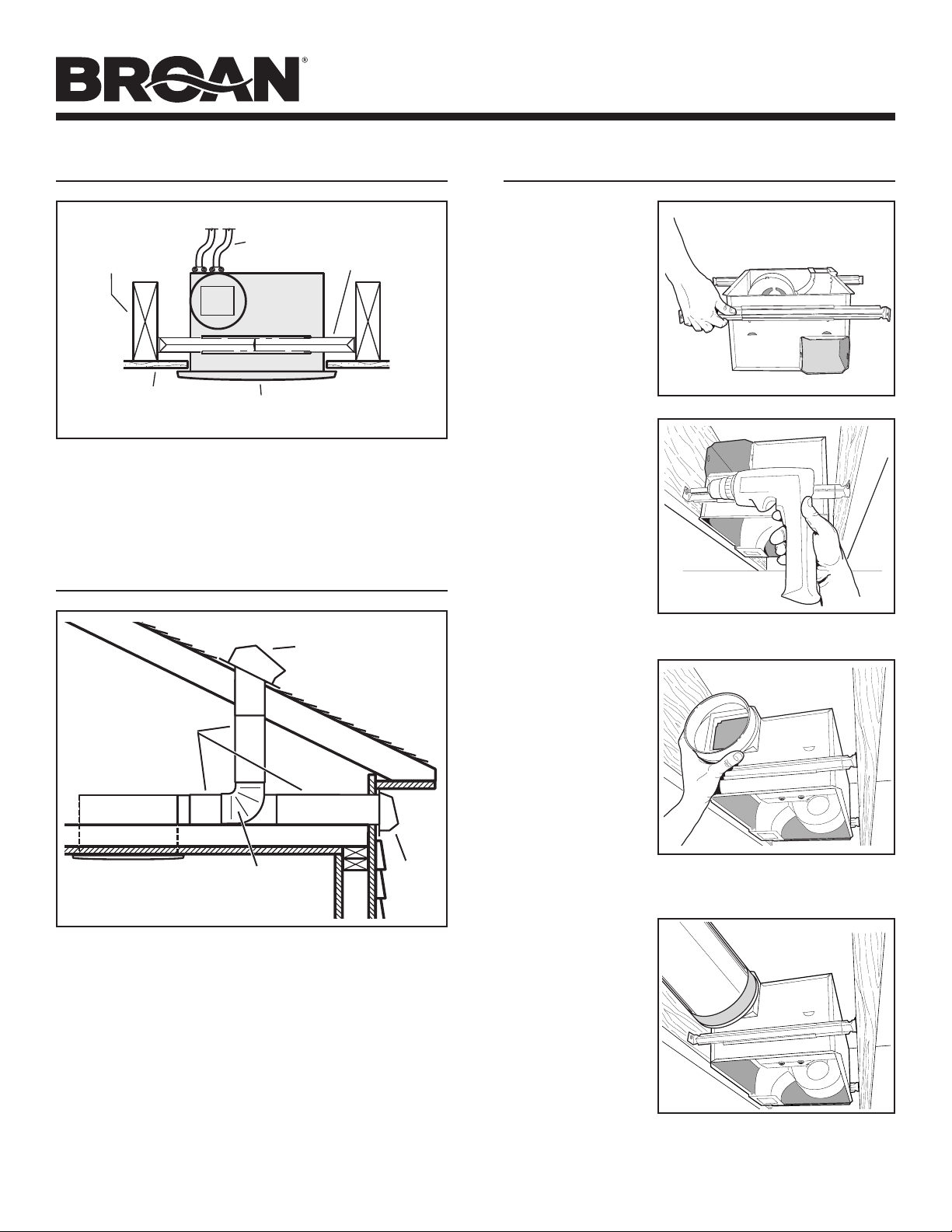

Page 6
MODELO QTX100HL
CUBIERTA
RANURAS
DE MONTAJE
REJILLA
VIGA DE TECHO,
TIRANTE O
VIGA EN I
MATERIAL DEL
CIELO RASO
CABLES DE
ELECTRICIDAD
Página 6
INSTALACIÓN TÍPICA
La cubierta se monta directamente sobre las
vigas, tirantes o vigas en I.
Hasta 24 pulgadas en centro.
PLANIFICACIÓN DE LA
INSTALACIÓN
INSTALACIÓN
1. Inserte los
soportes de
montaje.
Deslice los (4) so-
portes de montaje
en las ranuras en
cada extremo de
la cubierta.
2. Monte la
cubierta.
Fije la cubierta a la
estructura del cielo
raso con cuatro (4)
tornillos de mon-
taje. Asegúrese de
que la parte inferior de la cubierta
esté a nivel con el
material terminado
del cielo raso.
* Se compran por separado
La unidad ilustrada está conectada a un conducto
El ventilador funcionará con más eciencia y menos ruido si se
ubica en un sitio donde requiera el tramo de conducto más corto
posible y un mínimo número de codos.
Alimente la unidad con el voltaje de línea y el cable eléctrico
apropiados.
CONDUCTO
REDONDO DE
6 PULG. *
TAPA DE TECHO *
CODO REDONDO DE 6
PULG. *
redondo de 6 pulg.
TAPA
DE
PARED *
3. Acople el
conector del
regulador
de tiro/conducto a la
cubierta.
Conecte a presión
el conector del
regulador de
tiro/conducto
en la cubierta.
Asegúrese de que el conector esté al ras con la parte superior
de la cubierta y que la aleta del regulador caiga cerrada.
4. Instale el
conducto
redondo de
6 pulg.
Conecte el con-
ducto redondo de
6 pulg. al conector del regulador
/ conducto. Extienda el conducto
hacia una tapa de
techo o tapa de
pared. Encinte todas las conexiones de los conductos para
jarlas y hacerlas herméticas al aire.

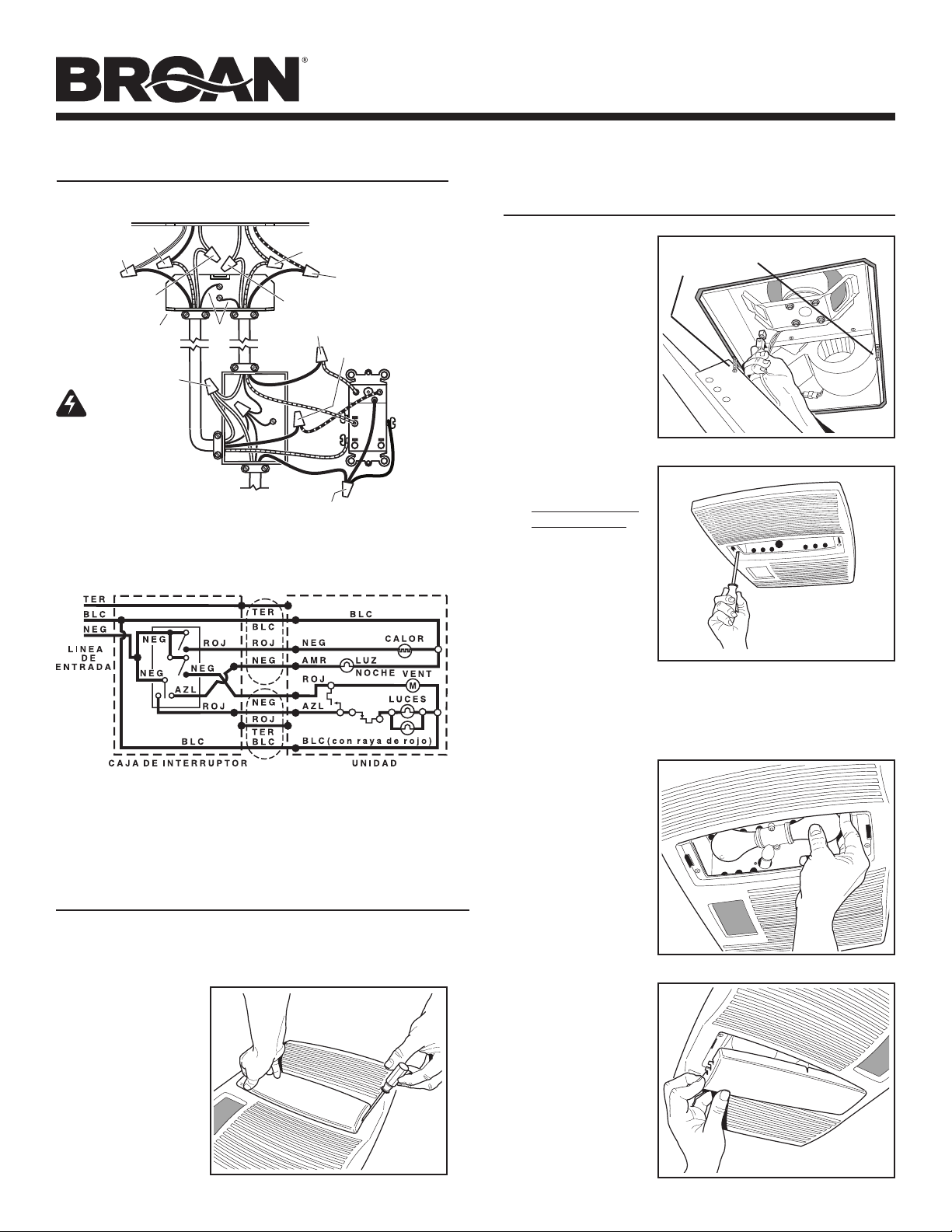

Page 7
MODELO QTX100HL
BLANCO
a
BLANCO
CALENTADOR
(interruptor 2-posición)
LUZ (rojo)
LUZ DE NOCHE (azul)
(3-position rocker)
CONTROL DE
4 FUNCIONNES
TIERRA
LINEA DE ENTRADA
120 VCA
NEGRO a AZUL
NEGRO a ROJO
NEGRO a NEGROS
VENTILADOR
(interruptor 2-posición)
ROJO
RO
JO
PLACA DE CABLE
DE VENTILADOR
CAJA DEL VENTILADOR
LUZ
Y
VENTILADOR
CALENTADOR
Y
LUZ DE NOCHE
NEGRO a AZUL
(Luz)
ROJO a ROJO
(Ventilador)
ROJO a NEGRO
(Calentador)
NEGRO a AMARILLO
(Luz de noche)
BLANCO a BLANCO
BLANCO a BLANCO con raya de rojo
Página 7
CONEXIÓN ELÉCTRICA
CUIDADO
ESPECIFICACIONES
DEL GRADO
El interruptor de eje
de balancín de tres
posiciones es clasificado
5 A @ 125VCA. Utilice
este interruptor para las luces SOLAMENTE.
El interruptor de eje de balancín de dos posiciones es clasificado 15
A @ 120VCA. Utilice estos interruptores para el calor y el ventilador.
La carga total en este control no debe excederse 20 A @ 120VCA.
INSTALE LA REJILLA Y LOS
FOCOS
8. Conecte el
foco.
Sostenga el
conjunto de la
rejilla cerca de la
cubierta. Conecte
el foco del con-
junto de la rejilla al
receptáculo dentro
de la cubierta.
9. Fije la rejilla.
Quite los dos (2)
tornillos de montaje de la rejilla
de los lados de
la cubierta. (Vea
la ilustración de
paso 8.) Utilice
estos tornillos
para jar la rejilla
a la cubierta, tal
como se muestra.
Para evitar daños
en la rejilla: NO
APRIETE DE MÁS LOS TORNILLOS. Apriete los tornillos
hasta que la rejilla esté rmemente ceñida contra el material
TORNILLOS DE MONTAJE
DE LA REJILLA
5. Conecte los cables eléctricos.
Extienda el cableado de la casa de 120 VCA al lugar de la in-
INSTALE LA REJILLA Y LOS FOCOS
6. Termine el cielo raso.
Instale el material del cielo raso. Recorte el material del cielo
7. Quite la lente
Inserte un pequeño
stalación. Utilice conexiones aprobadas por UL para asegurar
el cableado de la casa a la placa de cableado. Conecte los
cables tal como se ilustra en los diagramas de cableado.
raso de cerca alrededor de la cubierta.
del foco de la
rejilla.
destornillador
plano en la rejilla
en un extremo de
la lente del foco.
Haga palanca con
cuidado para retirar
la lente.
10. Instale los
focos.
La unidad acepta
dos (2) focos incandescentes de
60 watts (máximo) y un (1) foco
de luz nocturna
de
7 watts.
11. Fije la lente
de la luz.
Enganche las
lengüetas por
un extremo de la
lente en la ranura
de la rejilla.
Levante el otro
extremo de la
lente y fíjela en su
lugar.

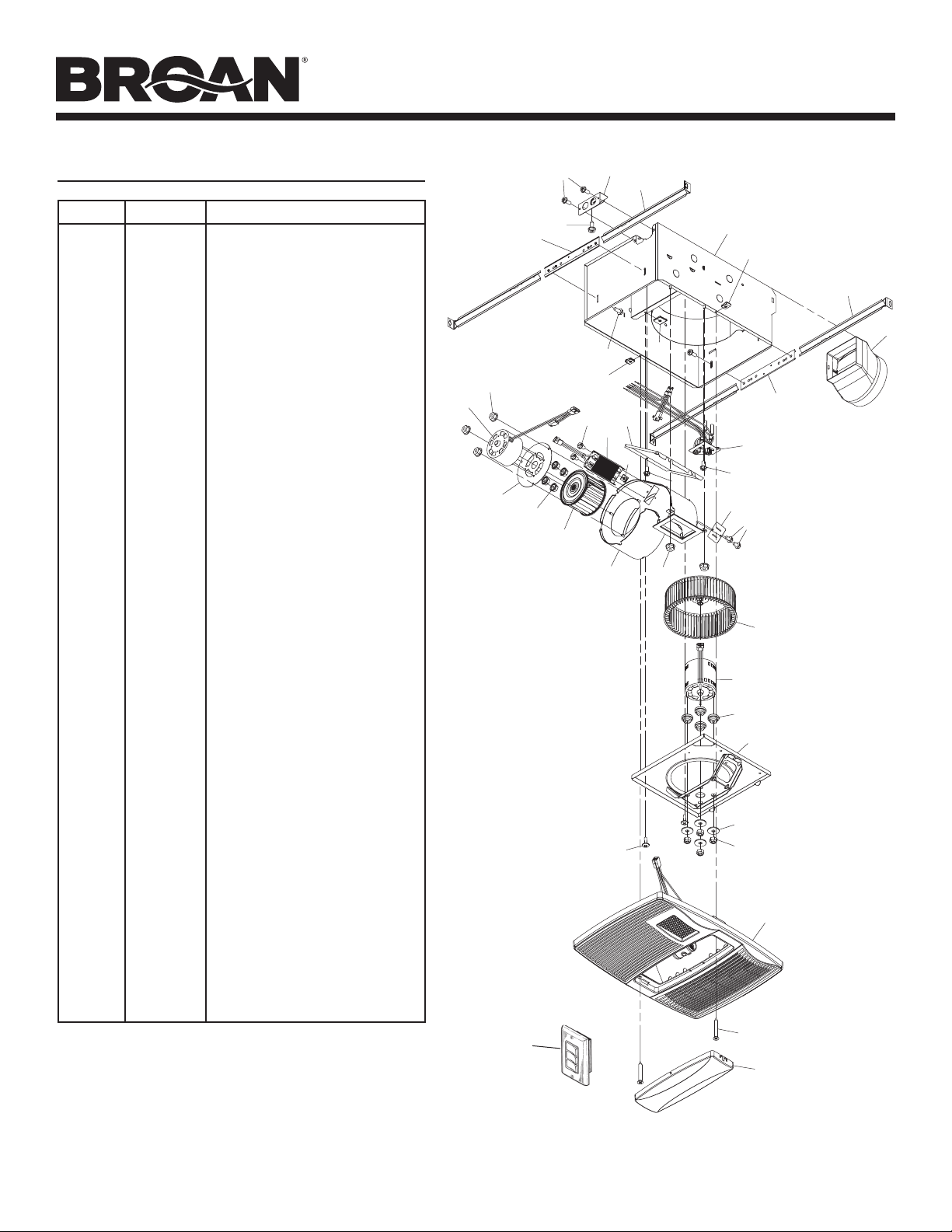

Page 8
PIEZAS DE REPUESTO
5
8
2
3
1
9
5
7
7
2
4
10
5
5
11
14
19
18
20
13
17
16
15
12
13
14
21
22
23
24
25
26
30
6
7
29
28
27
3
MODELO QTX100HL
Página 8
Clave No.
1 97016470 Cubierta
2 98007763 Ranura de deslizamiento
(se req. 2)
3 98003036 Ángulo de soporte (se req. 4)
4 97016450 Conector del conducto
5 99170245 Tornillo, #8-18 x 0.375 (se req. 8)
6 93260454 Tuerca de chapa #8-18 (División)
(se req. 2)
7 99260512 Tuerca de chapa #8-18 (Rejilla)
(se req. 3)
8 98010091 Cubierta/ Panel KO
9 99150471 Tornillo de conexión a tierra
(se req. 2)
10 97016563 Conjunto del panel de
cableado/arnés
11 98010090 Compartimiento de cables
12 98010089 Soporte de montaje-Calefactor
13 99150415 Tornillo, #8-18 x 0.250 (se req. 4)
14 99260488 Tuerca hexagonal #10-24
(se req. 5)
15 97016564 Desplazador del calefactor
16 99020283 Disco-Calefactor
17 99260423 Tuerca hexagonal #8-32
(se req. 4)
18 98010088 Montaje del motor
19 99080558 Motor-Calefactor
20 97016565 Elemento de calefacción
(incluye clave no. 7)
97016566 Conjunto del desplazador del
calefactor (incluye clave nos.
12 á 20)
21 99020284 Disco-Ventilador
22 99080556 Motor-Ventilador
23 99100491 Aislante (se req. 4)
24 97016471 División
25 99250959 Arandela (se req. 4)
26 99260558 Tuerca hexagonal de
seguridad #8-32 (se req. 4)
97016567 Conjunto del ventilador
(incluye clave nos. 21 á 26)
27 93150459 Tornillo, #8-18 x 0.500 (se req. 2)
28 97016474 Conjunto de la rejilla
(incluye clave no. 29)
29 99111291 Lentes
30 99150622
#8-18 x 2.000
31 97016863 Conjunto del interruptor
Pieza No. Descripción
Tornillo de la rejilla,
(se req. 2)
31
99043764A
Loading...
