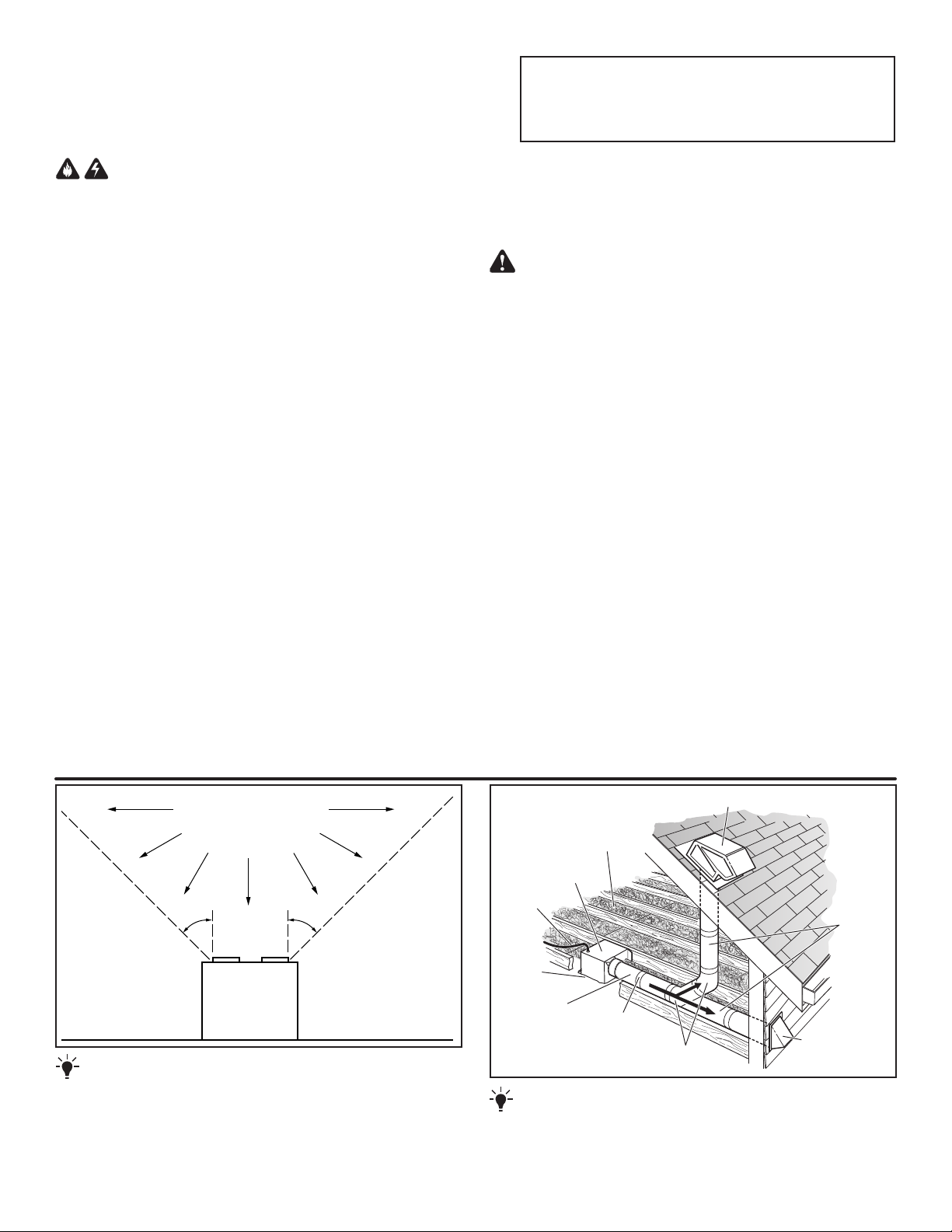

Page 1
ELBOWS*
BE6/BE8 Roomside Series Fan
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer at the address or
telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel
and lock the service disconnecting means to prevent power from
being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to
prevent backdrafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American
Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Acceptable for use over a tub or shower when connected to a GFCI
(Ground Fault Circuit Interrupter) - protected branch circuit (ceiling
installation only).
8. This unit must be grounded.
9. Do not use this fan with any solid-state speed control device.
10. Do not use replacement parts that have not been recommended
by Broan NuTone LLC.
11. If the fan makes excessive noise or if there is unusual noise or
smells of smoke. Disconnect power supply and contact customer
service.
12. The wearing of safety glasses and gloves is recommended when
1. For general ventilating use only. Do not use to exhaust hazardous
2. Install the fan at least 8 feet (2.4 m) above the floor.
3. To avoid motor bearing damage and noisy and/or unbalanced
4. Please read specification label on product for further information
CLEANING & MAINTENANCE
TO CLEAN THE GRILLE: Remove the grille and grille trim. Plastic
parts can be cleaned with mild detergent, such as dishwashing
liquid. Dry with a soft cloth. DO NOT USE ABRASIVE CLOTH, STEEL
WOOL PADS OR SCOURING POWDERS.
TO CLEAN INTERIOR OF THE UNIT: Once the grille and grille trim
are removed, gently vacuum interior of the unit with the dusting
brush attachment.
The motor is permanently lubricated and never needs oiling. If the
motor bearings are making excessive or unusual noises, replace the
blower assembly (includes motor and impeller).
OPERATION
Use an on/off switch to operate the fan.
Refer to Broan’s catalog for a complete line of accessories/controls
to effectively adapt these fans to your requirements.
For Warranty Statement, Service Parts, Technical Support,
or to Register your product, please visit our website or call:
In the United States - Broan-NuTone.com 800-558-1711.
In Canada - Broan-NuTone.ca 800-567-3855.
installing, maintaining or cleaning the unit to reduce the risk of
injury that could be caused by the presence of thin metal and/or
moving parts.
CAUTION
or explosive materials and vapors.
impellers, keep drywall spray, construction dust, etc. off power
unit.
and requirements.
COOKING AREA
Do not install above or
inside this area.
NOT FOR USE IN
A COOKING AREA.
IMPORTANT -
o
45
Cooking
Equipment
The ducting from this fan to the outside of the building
45
o
Floor
has a strong effect on the air flow, noise and energy use of the fan. Use
the shortest, straightest duct routing possible for best performance, and
avoid installing the fan with smaller ducts than recommended. Insulation
around the ducts can reduce energy loss and inhibit mold growth. Fans
installed with existing ducts may not achieve their rated airflow.
ROOF CAP* (with built-in damper)
INSULATION
(Place around and
over fan housing.)
FAN
HOUSING
POWER
CABLE *
Seal gaps
around
housing.
4-IN. ROUND
DUCT*
* Purchase separately.
Seal duct joints
with tape.
OR
4-IN. ROUND
Keep duct
runs short.
WALL CAP*
(with built-in
damper)
OPTION - To mount housing anywhere between ceiling framing:
Use optional Hanger Bar Kit (sold separately from local distributors
or website). Follow mounting instructions included with kit.
1

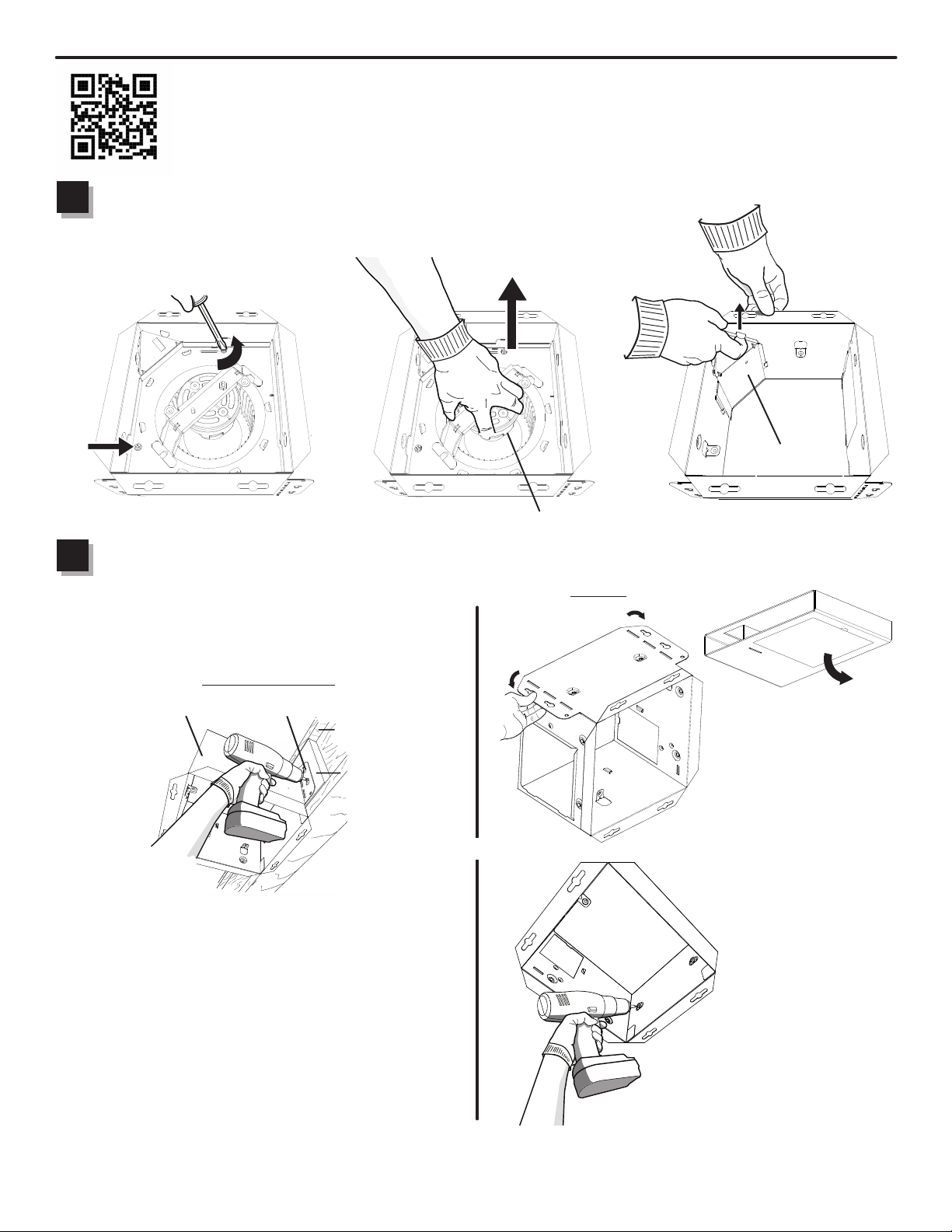

Page 2
WOOD
BLOCKING
I-JOIST
Scan this QR code for
Installation video.
Remove from packaging. Remove blower assembly and wiring panel.
1
1
Mount housing.
2
1
Choose one option to mount housing to ceiling structure:
QUICK START GUIDE
BLOWER
ASSEMBLY
WIRING
PANEL
Retrot
New Construction
HOUSING
Other options:
- Hanger bars (sold separately Model Number MHB4)
- Flange Install (see Installation video)
MOUNTING EAR
(IF REQUIRED)
or
Angled Screw Holes
Note: If you are
installing retrofit, bend
the ears in and use the
mask from packaging to
cut opening to correct
size (if needed).
2

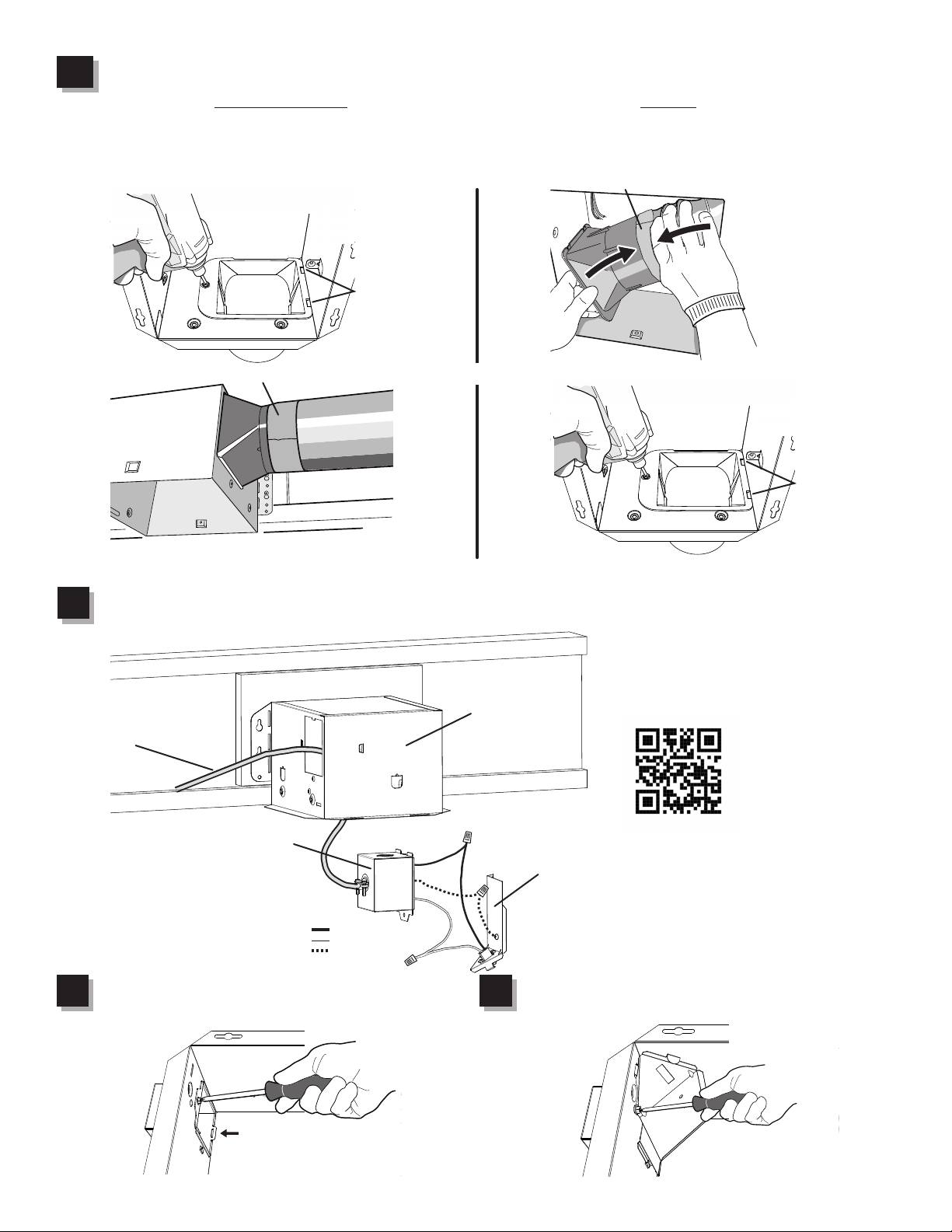

Page 3
Choose one option to attach duct connector.
3
1
New Construction Retrot
Install duct connector (use screw from parts bag
and ensure tabs engage in housing), then attach new
construction ductwork with foil tape.
Pull ductwork into housing and attach to duct connector
with foil tape, then install duct connector (use screw from
parts bag and ensure tabs engage in housing).
FOIL TAPE
TABS
FOIL TAPE
Pro Tip: First and last 18" of the ducting should be rigid or stretched straight for expected performance.
Connect wiring.
4
1
TO ON/OFF
SWITCH
or
HOUSING
TABS
Scan this QR code for
helpful hints.
WIRE ENCLOSURE
Attach wire enclosure by tab and screw.
5
1
Black (Hot)
White (Neutral)
Ground (Green/
Copper)
WIRING PANEL
Re-install wiring panel and secure with screw
6
1
from parts bag.
3
Page 4
Install the blower assembly with provided screws. Plug in blower.
7
1
Note: For new construction, use mask to protect blower until ceiling is finished.
Install the grille trim with screws from parts bag.
8
1
DUCT CONNECTOR
HOUSING
BLOWER ASSEMBLY
WIRING PANEL
GRILLE TRIM
GRILLE
Install the grille by sliding clips into grille trim.
1
9
4
1112588B

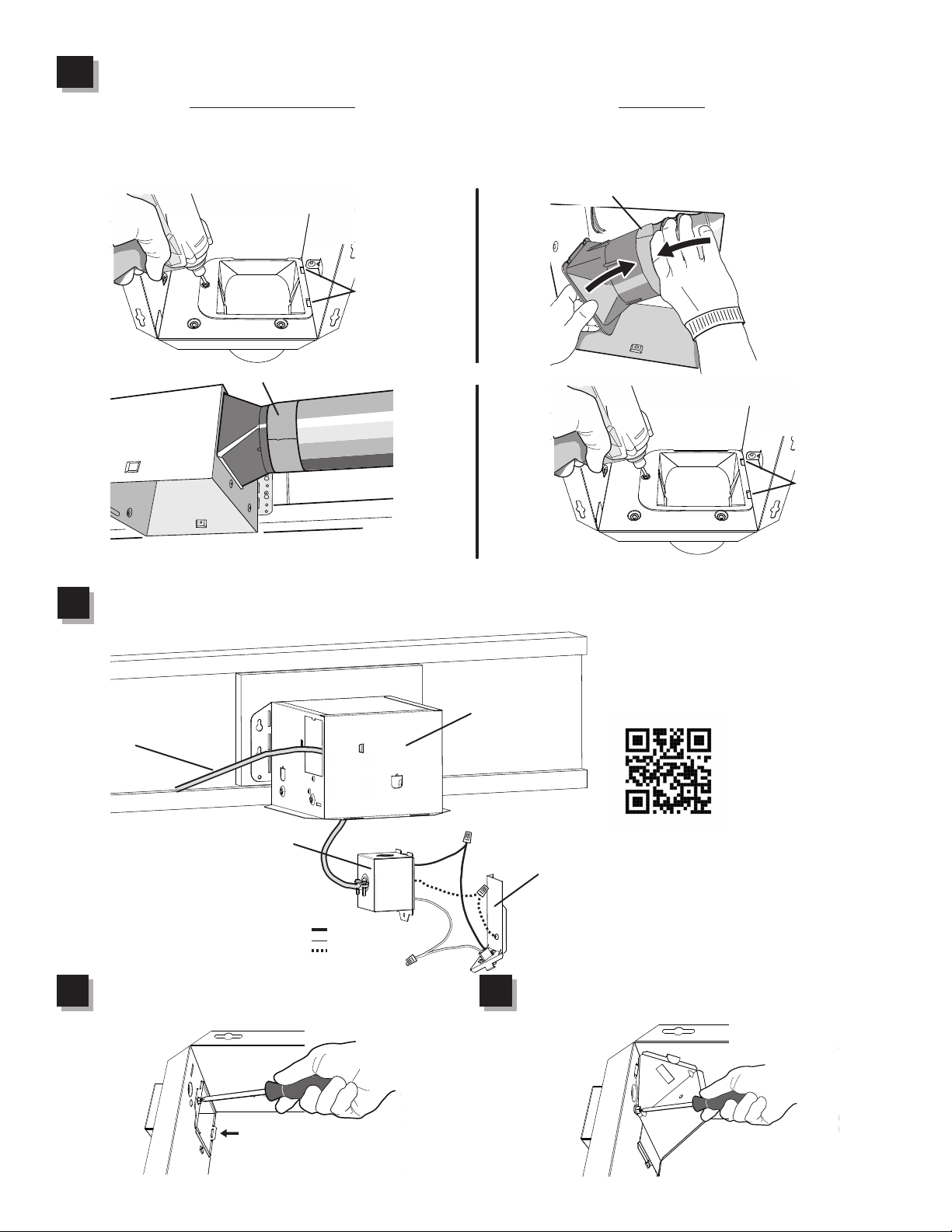

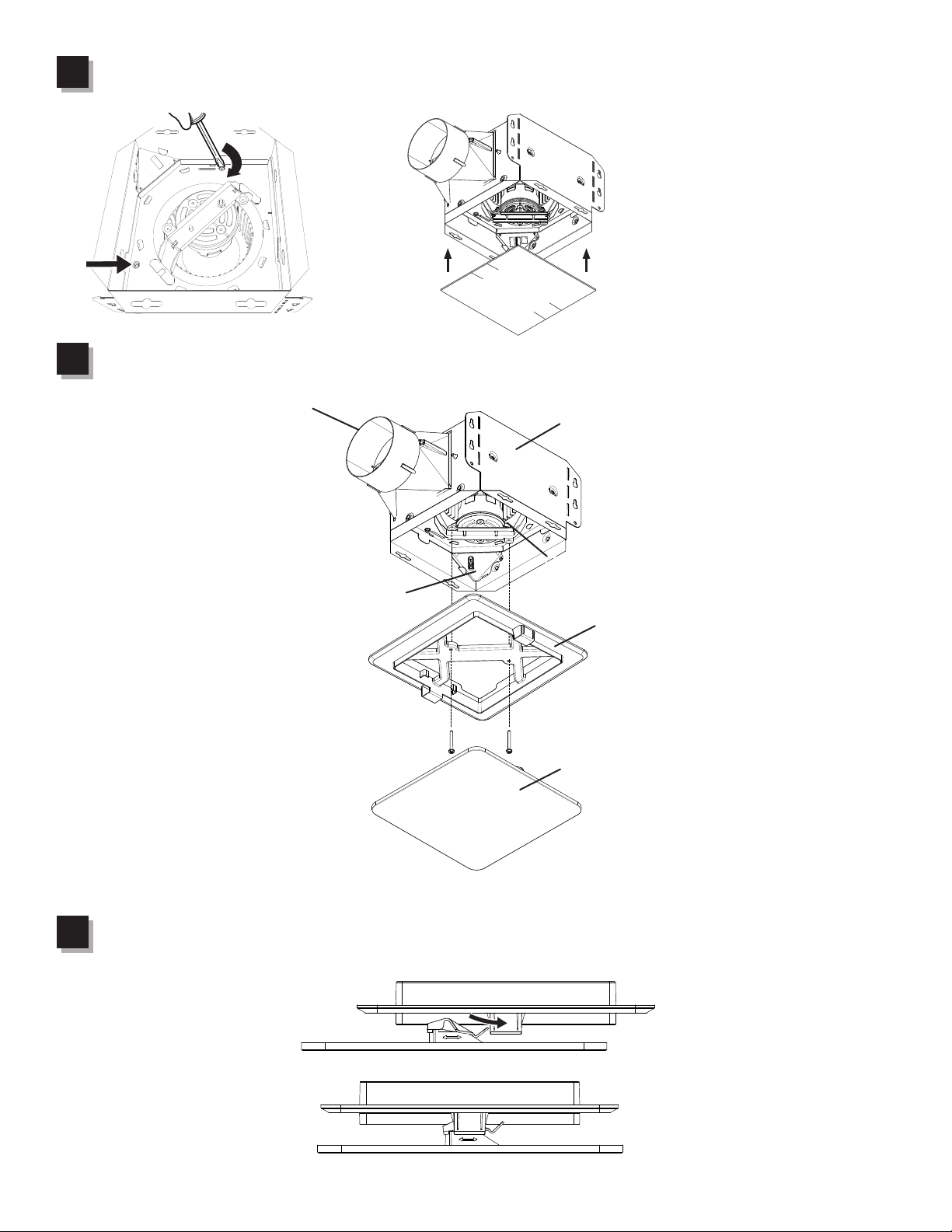

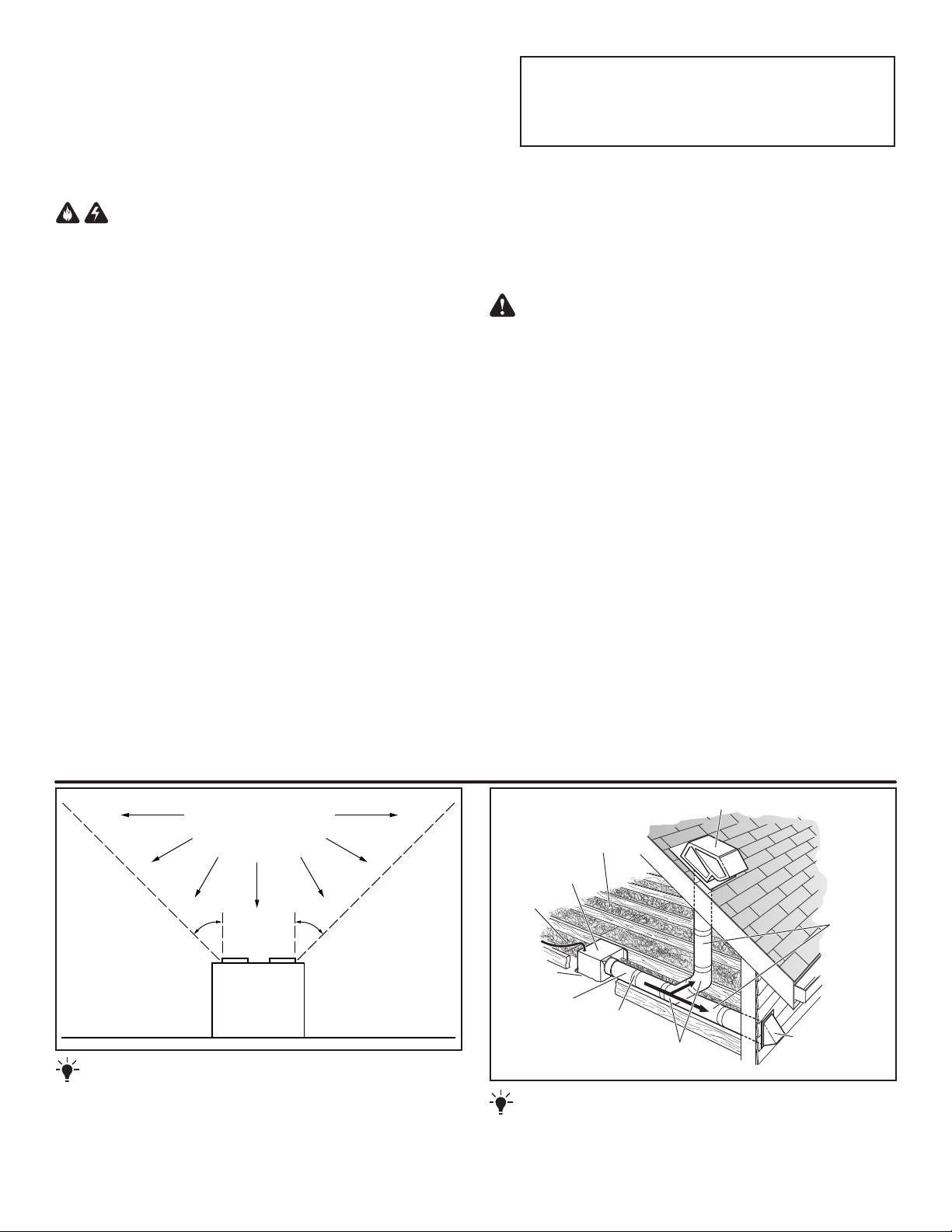

Page 5
intégré)
conduits les
Ventilateur Série
Roomside BE6/BE8
LISEZ CES DIRECTIVES ET
CONSERVEZ-LES
AVERTISSEMENT
OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :
1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous
avez des questions, communiquez avec le fabricant à l’adresse ou au
numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez
l’alimentation du panneau électrique et verrouillez l’interrupteur principal
afin d’empêcher que le courant ne soit accidentellement rétabli. S’il est
impossible de verrouiller l’interrupteur principal, fixez solidement un
message d’avertissement bien visible, par exemple une étiquette, sur le
panneau électrique.
3. La pose de l’appareil et les travaux d’électricité doivent être effectués par
des personnes qualifiées conformément à la réglementation en vigueur,
notamment les normes de la construction ayant trait à la protection contre
les incendies.
4. Pour éviter les refoulements, l’apport d’air doit être suffisant pour brûler les
gaz produits par les appareils à combustion et les évacuer dans le conduit
de fumée (cheminée). Respectez les directives du fabricant de l’appareil
de chauffage et les normes de sécurité, notamment celles publiées par
la National Fire Protection Association (NFPA), l’American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les
codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d’autres équipements
non apparents lors de la découpe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.
7. Cet appareil peut être installé au-dessus d’une enceinte de baignoire
ou de douche s’il est branché sur un circuit de dérivation protégé par
un disjoncteur différentiel de fuite à la terre (installation au plafond
seulement).
8. Cet appareil doit être relié à une mise à la terre.
9. Ne pas utiliser ce ventilateur avec une commande de vitesse à semi-conducteur.
10. Ne pas utiliser de pièces de rechange non recommandées par Broan
NuTone LLC.
11. Si le ventilateur produit un bruit excessif ou s’il y a un bruit, une odeur ou
de la fumée inhabituels, débrancher la source d’alimentation et contacter
le service à la clientèle.
Pour la déclaration de garantie, les pièces de rechange,
l’assistance technique ou pour enregistrer votre produit,
veuillez visiter notre site Web ou appeler :
Aux États-Unis : Broan-NuTone.com 800-558-1711.
Au Canada : Broan-NuTone.ca 800-567-3855.
12. Il est recommandé de porter des lunettes et des gants de sécurité lors de
l’installation, de l’entretien ou du nettoyage de cet appareil afin de réduire
le risque de blessure causée par la présence d’arête vive et/ou de pièces
mobiles.
ATTENTION
1. Pour ventilation générale uniquement. N’utilisez pas cet appareil pour
évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Installer le ventilateur à au moins 2,4 m (8 pi) au-dessus du plancher.
3. Pour éviter d’endommager les roulements du moteur, de déséquilibrer les
pales ou de les rendre bruyantes, débarrassez l’appareil de la poussière
de plâtre, de construction, etc.
4. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus de
renseignements, notamment sur les exigences.
NETTOYAGE ET ENTRETIEN
POUR NETTOYER LA GRILLE : Enlever la grille et la bordure de la grille. Les
pièces en plastique peuvent être nettoyées avec un détergent doux, tel du
liquide à vaisselle. Sécher à l’aide d’un chiffon doux. NE PAS UTILISER DE
TISSU ABRASIF, DE TAMPON À RÉCURER OU DE POUDRES À RÉCURER.
POUR NETTOYER L’INTÉRIEUR DE L’APPAREIL : Une fois la grille et la
bordure de la grille enlevées, nettoyez l’intérieur de l’appareil avec un
aspirateur muni d’une brosse à épousseter.
Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé. Si les
roulements du moteur sont anormalement bruyants, remplacez l’ensemble
de ventilateur (incluant le moteur et la roue à ailettes).
FONCTIONNEMENT
Utilisez un interrupteur marche/arrêt pour faire fonctionner le ventilateur.
Consulter le catalogue Broan pour obtenir la ligne d’accessoires/de
commandes complète qui vous permettra d’adapter adéquatement ces
ventilateurs selon vos besoins.
ZONE DE CUISSON
Ne pas installer au-dessus ou
à l’intérieur de cette zone.
o
45
NE PAS INSTALLER DANS
UNE ZONE DE CUISSON.
IMPORTANT -
Les conduits allant de ce ventilateur jusqu’à l’extérieur de
Appareil
de cuisson
l’habitation ont une grande influence sur le débit d’air, le bruit du ventilateur et sa
45
o
Plancher
consommation d’énergie. Pour obtenir le meilleur rendement, utilisez les conduits
les plus courts et les plus droits possible et évitez d’utiliser des conduits plus
petits que ceux recommandés. L’isolation des conduits peut contribuer à réduire
les pertes d’énergie et éviter la prolifération de moisissures. Les ventilateurs
installés sur d’anciens conduits pourraient ne pas produire leur débit d’air nominal.
CAPUCHON DE TOIT* (avec clapet intégré)
OU
CAPUCHON
10 CM (4 PO)
COUDES RONDS*
MURAL*
(avec clapet
(Le placer sur le
boîtier du ventilateur
BOÎTIER DU
VENTILATEUR
CÂBLE
D’ALIMENTATION *
Scellez
l’écart autour
du boîtier.
10 CM (4 PO)
CONDUIT ROND*
avec du ruban à conduit.
* Vendu séparément.
ISOLANT
et autour.)
Scellez les joints
OPTION - Pour installer le boîtier n’importe où entre les solives du
plafond : Utilisez l’ensemble de barres de suspension offert en option
(vendu séparément chez votre distributeur local ou site Web). Suivez les
instructions accompagnant l’ensemble.
5
Utilisez des
plus courts
possible.
Page 6
Balayer ce code QR
WOOD
BLOCKING
I-JOIST
pour accéder à une
vidéo d’installation.
Déballer. Enlever l’assemblage du ventilateur et le panneau du câblage.
1
1
Installer le boîtier.
2
1
Choisir une option pour installer le boîtier à la charpente du plafond :
Nouvelle construction
GUIDE DE DÉMARRAGE RAPIDE
ASSEMBLAGE
DU VENTILATEUR
Rénovation
PANNEAU DU
CÂBLAGE
Nouvelle construction
BOÎTIER
Autres options :
- Support de montage (vendu séparément numéro de modèle MHB4)
- Installation sur bride (voir la vidéo d’installation)
BRIDE DE MONTAGE
SOLIVE EN «I»
BLOC DE BOIS
(SI REQUIS)
ou
Trous de vis à angle
Note : S’il s’agit d’une
installation pour
rénovation, plier les
brides vers l’intérieur et
utiliser le couvercle qui
fait partie de l’emballage
pour découper
l’ouverture à la bonne
dimension (au besoin).
6
Page 7
Choisir une option pour raccorder le connecteur de conduit.
3
1
Nouvelle construction Rénovation
Installer le connecteur de conduit (utiliser la vis dans
le sac de pièces et s’assurer que les ergots s’engagent
dans le boîtier), puis raccorder le conduit de la nouvelle
construction avec du ruban d’aluminium.
ERGOTS
Tirer le conduit dans le boîtier et raccorder au connecteur
de conduit avec du ruban d’aluminium, puis installer le
connecteur de conduit (utiliser la vis dans le sac de pièces
et s’assurer que les ergots s’engagent dans le boîtier).
RUBAN D’ALUMINIUM
RUBAN D’ALUMINIUM
ou
Conseil : La première et la dernière section de 18 po de conduit doit être rigide ou étirée pour obtenir le rendement attendu.
Effectuer les branchements.
4
1
BOÎTIER
VERS L’INTERRUPTEUR
ON/OFF
Balayer ce code QR
pour des conseils.
ERGOTS
BOÎTIER DU CÂBLAGE
Noir (sous tension)
Black (Hot)
Blanc (neutre)
White (Neutral)
Mise à la terre
Ground (Green/
(vert / cuivre)
Copper)
Fixer le boîtier du câblage avec l’ergot et la vis.
5
1
PANNEAU DU CÂBLAGE
Réinstaller le panneau du câblage et le xer
6
1
avec la vis dans le sac de pièces.
7
Page 8
Installer l’assemblage du ventilateur à l’aide des vis fournies. Brancher le ventilateur.
7
1
Note : Dans le cas d’une nouvelle construction, utiliser le couvercle pour protéger le ventilateur jusqu’à ce
que le plafond soit fini.
Installer la bordure de la grille à l’aide des vis dans le sac de pièces.
8
1
CONNECTEUR DE
CONDUIT
PANNEAU DU
CÂBLAGE
BOÎTIER
ASSEMBLAGE DU
VENTILATEUR
BORDURE
DE LA
GRILLE
GRILLE
Installer la grille en glissant les clips dans la bordure de la grille.
1
9
8
1112588B
Loading...
