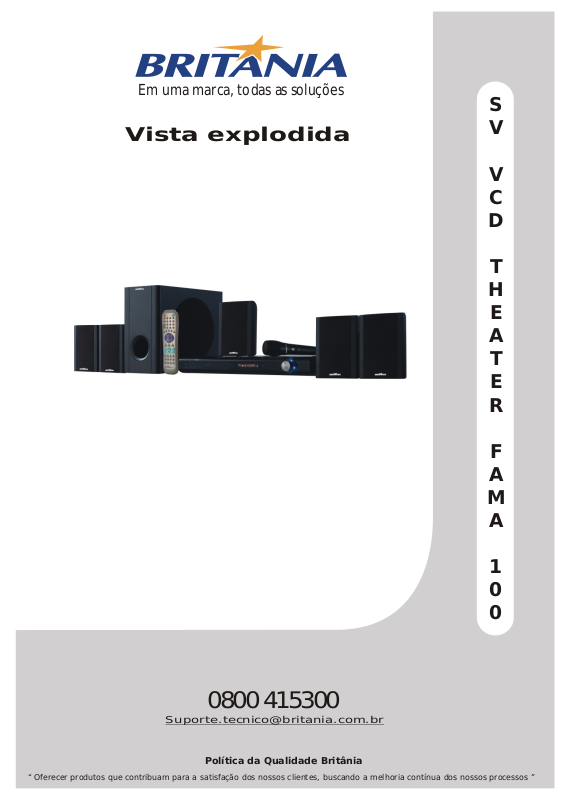

BRITÂNIA FAMA 100 Schematic

Em uma marca, todas as soluções

S

Vista explodida

V

V
C

D

T

H

E

A

T
E

R

F

A

M

A

1
0
0

0800 415300

[e-mail]

Política da Qualidade Britânia

“ Oferecer produtos que contribuam para a satisfação dos nossos clientes, buscando a melhoria contínua dos nossos processos ”

VEX.BR.HOME.010.REV.0

SSVV VCD THEATER FAMA 100SSVV VCD THEATER FAMA 100

Abril/2010

VISTA EXPLODIDA

9

12

11

CÓDIGO DO PRODUTO

067003049ATA

VERSÃO

A

PADRÃO N SÉRIE°

AA 000.000 A77A

C1

10

5

24

13

22

3

14

19

23

16

7

6

4

2

8

18

New Parts

1

20

NOTA:

Esta lista está sujeita a alterações sem aviso prévio, consultar

­o site www.telecontrol.com.br para informações atualizadas.

- Em caso de dúvidas, entrar em contato com o Suporte Técnico

Somente os itens que possuem códigos serão fornecidos.

-

21

Pagina 2/13

15

17

ITENS DA VISTA EXPLODIDA DEMAIS ITENS FORNECIDOS

VEX.BR.HOME.010.REV.0

SSVV VCD THEATER FAMA 100SSVV VCD THEATER FAMA 100

Abril/2010

Código Descrição peça Nº

707971 GAB FRONT THEATER FAMA 100 C1
707972 KNOB VOLUME THEATER FAMA 100 1
708858 PCI USB CARD TH FAMA 100 2
707958 PCI PRINC THEATER FAMA 100 3
707962 PCI DISPLAY THEATER FAMA 100 4
707960 PCI FONTE THEATER FAMA 100 5
707973 KNOB POWER THEATER FAMA 100 6
707964 CHAVE (TV-5) 8A THEATER FAMA 100 7
706120 CORD 2x0.5 PR P RED 2.5A 1.7M 8
708856 MEC DVD S/ UNID OT RT632N2-A 9
704892 UNID OTICA KHM-313AAA 10
707968 GAB SUP THEATER FAMA 100 11
707970 GAB TRAS THEATER FAMA 100 12
707969 GAB INF THEATER FAMA 100 13
707974 CX WOOFER THEATER FAMA 100 14
707985 ALTO FAL WOOFER 8R30W 5POL DOMO PR 15
707986 GAB CX WOOFER THEATER FAMA 100 16
707987 TELA PROTEC CX WOOFER TH FAMA 100 17
708864 CABO POL PLUG PR CX SUB TH FAMA100 18
708859 CX TRAS DIR PLUG AZUL TH FAMA 100
708860 CX TRAS ESQ PLUG CINZA TH FAMA 100
708861 CX FRONT DIR PLUG VERM TH FAMA 100
708862 CX FRONT ESQ PLUG BRAN TH FAMA 100
707975 CX CENT PLUG AMARELO TH FAMA 100
708863 ALTO FAL 4R8W 3POL DOMO PR
707988 ALTO FAL 4R6W 3POL DOMO PR BLIND
707989 GAB TRAS CX ACUSTICA TH FAMA 100 21
707990 TELA PROTEC CX ACUSTIC TH FAMA 100 22
708866 CABO POL PLUG AZ CX SR TH FAMA100
708867 CABO POL PLUG CZ CX SL TH FAMA100
708868 CABO POL PLUG VM CX FR TH FAMA100
708869 CABO POL PLUG BR CX FL TH FAMA100
708865 CABO POL PLUG AM CX CE TH FAMA100

706115

MODULO RADIO YST920-A0U2

19

20

23

24

Código Descrição peça Nº

PCI PRINCIPAL

704993 CI D5888S (HSOP-28)(SMD) U2
705256 CI HCF4094 (SOP-16)(SMD) U6
706086 CI MT1389DE (LGFP-128)(SMD) U101
705616 CI HCF4052 (SO-16)(SMD) U16
704478 CI 4558 (SOP-8)(SMD)
707959 CI MP7742DF (TSSOP20F)(SMD) U901,U902,U903,U904
708852 CI CE2766 (SSOP28)(SMD) U701
708853 CI SD7401RC (SSOP20)(SMD) U801
700102 TRANSISTOR B772.BD136(TO-126C) Q106,Q107

PCI FONTE

705648 CI DM0565R (TO-220F-6L)(PTH) U7
701632 CI TL431,KA431 (TO-92)(PTH) U3
701633 CI 817 OPTO (DIP-4)(PTH) U502
707961 TRAFO CHOPPER DA-919-T1 REV. A T1
708854 FUSIV RET 1.6A250V 3.6x10mm SOLDAV FUSE2

PCI DISPLAY

707963 CI SM1628B (SOP28)(SMD) U901
708855 ENCODER THEATER FAMA 100 A5

ACESSÓRIOS E CABO FLAT

708857 CABO FLAT 24V 250mm P:0,5 NORMAL
707965 CABO FLAT 18V 60mm P:1.25mm NORMAL
707967 CONTROLE REMOTO THEATER FAMA 100
704196 ANTENA FM
702065 CABO AUDIO E VIDEO 1.15m
704854 CABO PLUG MICROFONE
703563 MICROFONE PRETO BRITANIA
707946 MANUAL USUARIO THEATER FAMA 100
707947 GUIA RAPIDO THEATER FAMA 100
707665 EMBALAGEM THEATER FAMA 100
701872 CERTIFICADO GARANTIA AUDIO E VIDEO
707978 CONJ CALCO THEATER FAMA 100

New Parts

Pagina 3/13

VEX.BR.HOME.010.REV.0

SSVV VCD THEATER FAMA 100SSVV VCD THEATER FAMA 100

Abril/2010

New Parts

AMPLIFICADORES

Pagina 4/13
