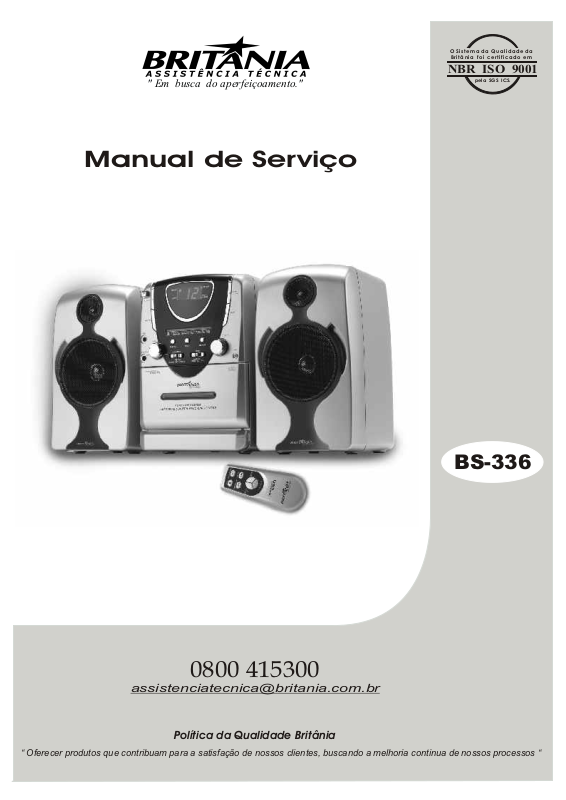

Page 1
" Em busca do aperfeiçoamento."
Manual de Serviço
O Si st ema d a Qu ali da de da
Br it âni a fo i cer ti fic ad o em
NBR ISO 9001
pela SGS ICS.
0800 415300
assistenciatecnica@britania.com.br
Política da Qualidade Britânia
BS-336
“ Oferecer produtos que contribuam para a satisfação de nossos clientes, buscando a melhoria continua de nossos processos “
Page 2
VISTA EXPLODIDA
C1
2
1
61
60
59
58
14
57
56
55
54
45
53
52
13
12
11
10
9
8
7
7
6
5
4
64
19
45
65
6
3
63
62
18
17
16
15
C2
30
31
42
40
41
39
38
37
36
35
34
33
32
8
7
7
6
5
4
C1
3
2
1
44
43
10
9
67
45
46
45
12
11
48
49
13
45
45
50
9
51
Abril/2006Abril/2006
CÓDIGO DO PRODUTOCÓDIGO DO PRODUTO
066603009066603009
NOTA:NOTA:
Dos itens acima, somente aqueles que possuem códigosDos itens acima, somente aqueles que possuem códigos
relacionados na tabela serão fornecidos.relacionados na tabela serão fornecidos.
Página 2/6
MICRO SYSTEM COM CD MP3 BS-336MICRO SYSTEM COM CD MP3 BS-336
Page 3
ITENS DA VISTA EXPLODIDA
Código
704582 TELA CX ACUST MAIOR BS336 1
704583 TELA CX ACUST MENOR BS336 2
704581 GAB FRONT CX ACUST BS336 3
703648 ALTO FALANTE 4R/5W 5
704585 GAB TRAS BS336 10
704584 PLUG CX ACUST BS336 13
704597 TAMPA CASSETE BS336 14
704598 VISOR TAMPA CASSETE BS336 15
701796 MOLA TAMPA CASSETE BS336 16
704600 SUPORTE TAMPA CASSETE BS336 17
704610 KNOB TUNING BS336 18
704612 KNOB BAND/FUNCTION BS336 19,59
704599 TAMPA TECLAS CASSETE BS336 20
704588 GABINETE FRONT BS336 21
700263 ENGRENAGEM BS189 22,23
700755 MICROFONE -60 DB 9,7mm 25
704596 BOTAO MODE/PROG/ALBUM BS336 26
704591 VISOR DIAL BS336 27
704592 BOTAO SKIPP UP-DOWN BS336 28
704593 BOTAO PLAY/STOP BS336 28
704594 DECORAC PAINEL ESQ BS336 29
704595
704534 SUPORTE KNOB DIAL BS330/336 39
704619 SUPORTE DIAL BS336 40
704535 EIXO KNOB DIAL BS330 41
704616 PCI PRINC MCM67A-001 BS336 42
704655 TECLAS CASSETE BS-336
700488 MECANISMO CASSETE BS333/335 46
703273 PCI CASSETE 001-CD149-OM7 49
704587 PCI FONTE BWM132A-OAC BS336 50
704586 GABINETE TRASEIRO BS336 52
DECORAC PAINEL DIR BS336 29
Descrição peça
43
Nº
701245
703478 PRENSA CABO HT500/336 56
701612 CORDAO ELETRICO RADIO RELOGIOS 57
704611 KNOB VOLUME BS336 58
704589 VISOR DISPLAY BS336 60
704590 DECORAC DISPLAY BS336 61
704613 KNOB POWER BS336 62
704647 CHAVE POWER 63
704614 PCI ENTRADA AUX BS336 65
704620 PONTEIRO DIAL BS336 66
704645 TRAFO BS336 72
704603 DECORAC TAMPA CD PR BS336 73
704602
704601
704605
704609
704604
704606
704608
704607
700069
700015 AMORTECEDOR CDP VERD
700248 AMORTECEDOR CDP VERM
700249
704580
704615
ANTENA FM BS63/72/1000/1001 55
DECORAC TAMPA CD CROM BS336 74
TAMPA CD BS336 75
ENCAIXE TRAVA TAMPA CD BR BS336 76
MOLA TAMPA CD BS336 82
SUPORTE CD BS336 83
TRAVA TAMPA CD BS336 84
MOLA TRAVA TAMPA CD BS336 85
SUPORTE TRAVA TAMPA CD BS336 86
UNIDADE OTICA SFP101N 16VIAS 87
88
88
CHAVE LEAF BS189 91
CX ACUST COMPL BS336 C1
PCI DISPLAY MCM67A-OKA BS336 C2
DEMAIS ITENS FORNECIDOS
Código
702633 CABO FLAT 16VIAS X 12CM
704650 CHAVE BAND
704651 CHAVE FUNCOES
700253 CIRC. INT. LA3220
704649 CIRC. INT. A2484F
702808 CIRC. INT. CHMC 9258 IC1
704617 CIRC. INT. MEMORIA HT27LC512 IC3
702981 CIRC. INT. CD2003GP IC4
700468 CIRC. INT. TA7343AP IC5
704618 CIRC. INT. MEMORIA GM71V174O3CJ6 IC6
701423 CIRC. INT. D8227/S5309 IC7
704621 CONTROLE REMOTO BS336
704648 POTENCIOMETRO
700106 TRANSISTOR MX S8550 Q101,102,103
702612 TRANSISTOR B764 Q5
700418 TRANSISTOR D882 U1
704623 CONJ CALCO PROTECAO BS336
701872 CERTIFICADO GARANTIA AUDIO E VIDEO
704622 EMBALAGEM BS336
704502
MANUAL USUARIO BS336
Descrição peça
Nº
Abril/2006Abril/2006
NOTA:NOTA:
Dos itens da página anterior, somente aqueles que possuem Dos itens da página anterior, somente aqueles que possuem
Códigos relacionados na tabela serão fornecidos.Códigos relacionados na tabela serão fornecidos.
Página 3/6
MICRO SYSTEM COM CD MP3 BS-336MICRO SYSTEM COM CD MP3 BS-336
Page 4
Abril/2006Abril/2006
DIAGRAMA ESQUEMÁTICO
ESTÁGIO CDP
Página 4/6
MICRO SYSTEM COM CD MP3 BS-336MICRO SYSTEM COM CD MP3 BS-336
Page 5
DIAGRAMA ESQUEMÁTICO
ESTÁGIO PCI DISPLAY / TECLADO
Abril/2006Abril/2006
Página 5/6
MICRO SYSTEM COM CD MP3 BS-336MICRO SYSTEM COM CD MP3 BS-336
Page 6
DIAGRAMA ESQUEMÁTICO
RÁDIO / CASSETE / POTÊNCIA
Abril/2006Abril/2006
Página 6/6
MICRO SYSTEM COM CD MP3 BS-336MICRO SYSTEM COM CD MP3 BS-336
