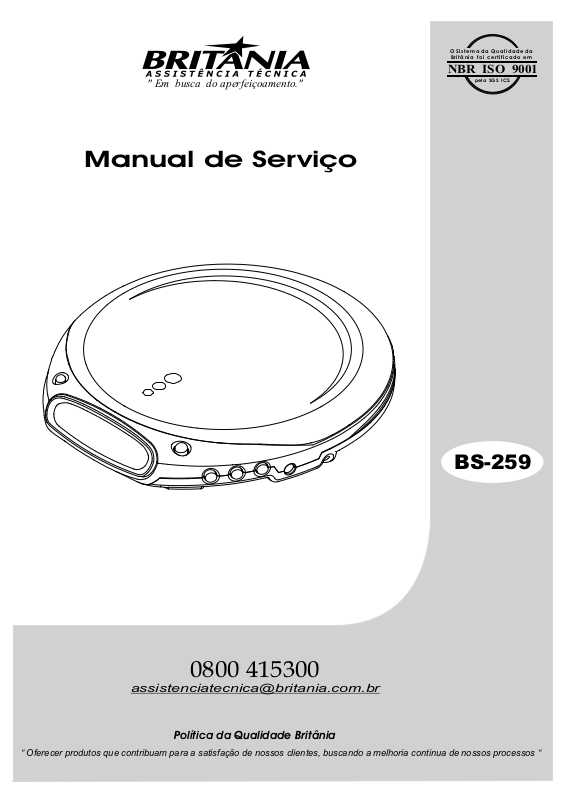

Page 1
" Em busca do aperfeiçoamento."
Manual de Serviço
O Si st ema d a Qu ali da de da
Br it âni a fo i cer ti fic ad o em
NBR ISO 9001
pela SGS ICS.
0800 415300
assistenciatecnica@britania.com.br
Política da Qualidade Britânia
BS-259
“ Oferecer produtos que contribuam para a satisfação de nossos clientes, buscando a melhoria continua de nossos processos “
Page 2
VISTA EXPLODIDA
2/6
gina
á P
1
2
CÓDIGO DO PRODUTOCÓDIGO DO PRODUTO
066603259066603259
21
22
23
24
25
26
27
28
29
30
3
4
5
6
7
8
9
10
11
31
32
33
34
35
8
12
13
14
15
16
17
18
19
20
0
0 5
2
/
o
b
e e r
S t m
NOTA:NOTA:
Dos itens acima, somente aqueles que possuem códigosDos itens acima, somente aqueles que possuem códigos
relacionados na tabela serão fornecidos.relacionados na tabela serão fornecidos.
DISCMAN FM SCAN BS-259DISCMAN FM SCAN BS-259
Page 3
ITENS DA VISTA EXPLODIDA
Código Descrição peça
703930
703931
703932
703933
703936
703944
702382
702359
700366
703945
703954
700356
700357
700369
703941
703940
703943
703935
703934
703937
703939
703938
703946
703942
703951
703952
703953
TAMPA CD BS259 1
DECORAÇÃO TAMPA CD BS259 2
MOLA TAMPA CD BS259 3
GABINETE INTERMEDIARIO BS259 4
BOTAO PLAY/PAUSE BS259 5
UNIDADE OTICA BS259 (R) 6
AMORTECEDOR PRETO DISCMAN 7
AMORTECEDOR VERDE DISCMAN 7
JACK DC 9
PCI PRINCIPAL CDR82CO-60J3 BS259 (R) 12
KNOB FUNCAO BS259 13
CONTATO BAT +,- 14
CONTATO BAT + 15
CONTAO BAT - 16
BOTAO STOP/SKIP +,- BS259 17
GABINETE INFERIOR BS259 18
TAMPA PILHAS BS259 19
DECORAÇÃO VISOR DISPLAY BS259 21
VISOR DISPLAY BS259 22
BOTAO OPEN BS259 23
MOLA TRAVA TAMPA CD BS259 24
TRAVA TAMPA CD BS259 25
DISPLAY LCD BS259 27
BOTAO PROG/REPEAT BS259 33
MANUAL USUARIO BS259
EMBALAGEM BLISTER BS259
EMBALAGEM PAPELAO BS259
Nº
DEMAIS ITENS FORNECIDOS
Código Descrição peça
702877
702376
700251
703948
703949
702880 CIRC. INT. SA5901A
703950 CIRC. INT. SC1088
702881 CIRC. INT. SC1308LS
700365
702377
703947
700107
700418
702885
CHAVE FUNCOES BS259/289 SW4
CHAVE LEAF DISCMAN S8
CHAVE TECLADO TS-00104 ...
CIRC. INT. A2460L IC5
CIRC. INT. MEMORIA MT4C4001JDJ U2
JACK SAIDA FONE
POTENCIOMETRO DE VOLUME 50K OHM BS259/269/279 VOL2
SUPORTE DISPLAY BS259
TRANSISTOR 9014C Q13,26
TRANSISTOR D882 Q2,7
TRANSISTOR B772
Nº
IC1
IC2
IC3
Q4
Setembro/2005Setembro/2005
NOTA:NOTA:
Dos itens da página anterior, somente aqueles que possuem Dos itens da página anterior, somente aqueles que possuem
Códigos relacionados na tabela serão fornecidos.Códigos relacionados na tabela serão fornecidos.
Página 3/6
DISCMAN FM SCAN BS-259DISCMAN FM SCAN BS-259
Page 4
DIAGRAMA DIAGRAMA
ESQUEMÁTICO CDPESQUEMÁTICO CDP
SERIGRAFIA : 001-CDR82C0 - 60J3
Setembro/2005Setembro/2005
Página 4/6
DISCMAN FM SCAN BS-259DISCMAN FM SCAN BS-259
Page 5
SERIGRAFIA : 001-CDR82C0 - 60J3
DIAGRAMA DIAGRAMA
ESQUEMÁTICO ESQUEMÁTICO
SINTONIZADOR FMSINTONIZADOR FM
Setembro/2005Setembro/2005
Página 5/6
DISCMAN FM SCAN BS-259DISCMAN FM SCAN BS-259
Page 6
SERIGRAFIA : 001-CDR82C0 - K5J3
DIAGRAMA DIAGRAMA
ESQUEMÁTICO ESQUEMÁTICO
DISPLAY/TECLADODISPLAY/TECLADO
Setembro/2005Setembro/2005
Página 6/6
DISCMAN FM SCAN BS-259DISCMAN FM SCAN BS-259
