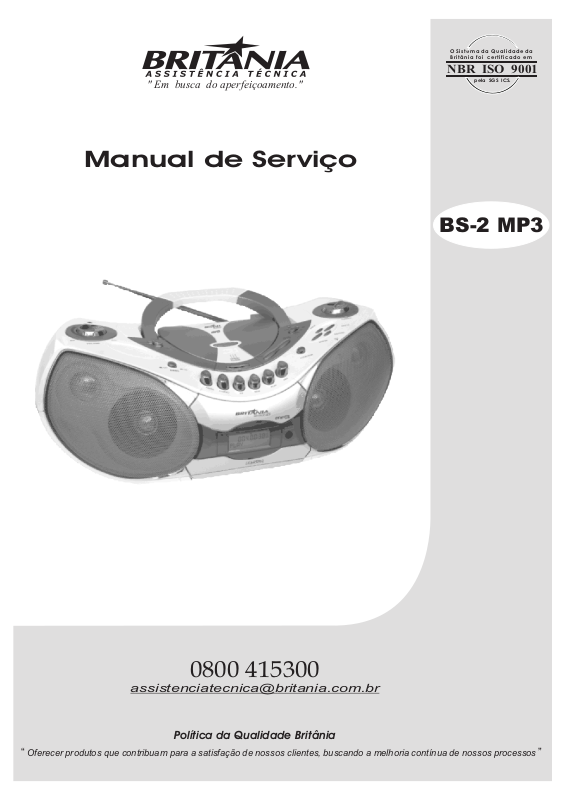

Page 1
" Em busca do aperfeiçoamento."
Manual de Serviço
O Sistema da Qualidade da
Britânia foi certificado em
NBR ISO 9001
pela SGS ICS.
BS-2 MP3
0800 415300
Política da Qualidade Britânia
“ ”
Oferecer produtos que contribuam para a satisfação de nossos clientes, buscando a melhoria contínua de nossos processos
Page 2
VISTA EXPLODIDA
Página 2/6
Saalfeld & Freitas / Curitiba
ago/2005
C1
CÓDIGO DO PRODUTO
066603004
RÁDIO GRAV. C/ CD e MP3 BS-2 MP3
Page 3
ITENS DA VISTA EXPLODIDA
Nº DESCRIÇÃO CÓDIGO
1 VISOR TAMPA CASSETE 2MP3 703639
2 TAMPA CASSETE BS2MP3 703640
3 DISPLAY LCD BS2MP3 703643
5 SUPORTE DISPLAY LCD BS 2MP3 703644
7 SUPORTE TAMPA CASSETE BS 2MP3/229 703641
8 MOLA TAMPA CASSETE BS229/2MP3 703682
ARCO DECORAÇÃO DA TELA DIR. BS2MP3/BS229 703677
10
ARCO DECORAÇÃO DA TELA ESQ. BS2MP3/BS229 703678
TELA DIREITA 2MP3/229 703647
11
TELA ESQUERDA 2MP3/229 703646
20 ALTO FALANTE 4R/5W 2MP3/229 703648
23 MECANISMO CASSETE BS 166/2MP3 701510
25 CONJ. SUPORTE TECLAS CASSETE 229/2MP3 703673
31 PCI POTÊNCIA 001-BCM125E-ON8 BS2MP3 (R) 703663
32 CONJ. TECLAS CASSETE BS 229/2MP3 703672
34 DECORAÇÃO TAMPA CD BS229/2MP3 703680
35 TAMPA CDP BS2MP3 703626
41 ALÇA BS2MP3 703625
42 KNOB SINTONIA BS 229/2MP3 703670
43 DECORAÇÃO KNOB SINTONIA BS 229/2MP3 703628
44 DECORAÇÃO GABINETE SUPERIOR BS 2MP3 703638
45 GABINETE SUPERIOR BS2MP3 703624
46 ANTENA BS229/2MP3 703629
49 BOTÃO +10/ALBUM BS229/2MP3 703632
50 BOTÃO SKIP DOWN/REPEAT BS229/2MP3 703631
51 BOTÃO EQ/PROG/SKIP UP BS229/2MP3 703630
52 BOTÃO BAND BS 229/2MP3 703679
53 PCI TECLADO/CHAVE BAND BS2MP3 (R) 703623
55 CHAVE LEAF BS 189 700249
57 ENGRENAGEM BS 333/335/2MP3/229 701022
59 UNIDADE ÓTICA SFP101N 16VIAS 700069
AMORTECEDOR MECANISMO CDP VERDE 700015
60
AMORTECEDOR MECANISMO CDP VERMELHO 700248
65 PCI RÁDIO 001-BCX125E-001 BS2MP3 (R) 703622
66 SUPORTE FIXAÇÃO PCI RÁDIO BS2MP3 703675
68 DECORAÇÃO DO DUTO BS229/2MP3 703652
69 DUTO BS 229/2MP3 703653
73 SOQUETE ENTRADA AC BS 180/2MP3 700049
76 PCI FONTE B229/2MP3 703651
78 CHAVE 110/220V A1 700728
83 PCI CONTATO DA BATERIA DIR BS 2MP3/229 703655
84 GABINETE INFERIOR BS2MP3 703649
86 TAMPA PILHAS BS 2MP3 703654
NOTA:
Dos itens da página anterior, somente aqueles que possuem
códigos relacionados nas tabelas serão fornecidos.
Nº DESCRIÇÃO CÓDIGO
90 KNOB VOLUME BS229/2MP3 703669
91 DECORAÇÃO KNOB VOLUME BS 229/2MP3 703627
92 MOLA TAMPA CDP BS 229/2MP3 703637
93 BOTÃO DBBS 2MP3/229 703668
94 BOTÃO STOP/PLAY/PAUSE BS 229/2MP3 703633
95 KNOB FUNÇÕES BS 2MP3/229 703666
96 PCI BASS BS 229/2MP3 (R) 703671
98 BOTÃO OPEN/CLOSE BS229/2MP3 703634
99 MOLA BOTÃO OPEN/CLOSE BS229/2MP3 703635
100 ALAVANCA OPEN/CLOSE BS229/2MP3 703636
102 PCI VOLUME 001-BCM125E-OKA BS 2MP3 (R) 703665
104 PCI CDP 001-CDM 208-ODA BS2MP3 (R) 703657
105 SUPORTE FIXAÇÃO PCI VOLUME BS 2MP3 703676
108 TRAFO 2MP3 (R) 703650
110 PCI CONTATO DA BATERIA ESQ BS 2MP3/229 703656
118 PCI CASSETE 001-CD149-OM7 BS2MP3 (R) 703674
C1 PCI DISPLAY 001-BCM 125E-OGA BS2MP3 (R) 703642
DEMAIS COMPONENTES FORNECIDOS
DESCRIÇÃO CÓDIGO
CABO FLAT 16VIAS 9CM X 1,7CM 703730
CHAVE BAND/FUNÇÕES BS189/229/2MP3 701050
CHAVE DBBS BS229/2MP3 703667
CIRC. INT. NCN 317400BJ60 (4Megx4 Dram) 703660
CIRC. INT. A 2366F 703658
CIRC. INT. CD2003GP 702981
CIRC. INT. CHMC S4C04/ 9258 703662
CIRC. INT. CHMC S5110/D8227 703664
CIRC. INT. GDT 1668CD 703661
CIRC. INT. HT 27LC512-90 703659
CIRC. INT. LA3220 700253
CIRC. INT. TA 7343AP 700468
CONJ. CALÇO DE PROTEÇÃO BS 2MP3/229 703681
CORDÃO ELÉTRICO BOMBOOX E MICROSYSTEM 701611
EMBALAGEM BS 2MP3 703621
MANUAL DO USUÁRIO BS 2MP3 703620
POTENCIÔMETRO 20KR BS 199/229/2MP3 701321
TRANSISTOR 8050 700105
TRANSISTOR 9014C 700107
TRANSISTOR C9015 700322
TRANSISTOR D882 700418
TRANSISTOR S8550 700106
LOCALIZAÇÃO
SW1,SW4
IC7
IC5
AM1(IC1)
IC1
IC34
IC6
IC3
C110
IC2
VR1
Q3
Q9,Q10
Q3,Q11
Q1,Q2,Q4
Saalfeld & Freitas / Curitiba
ago/2005
Página 3/6
RÁDIO GRAV. C/ CD e MP3 BS-2 MP3
Page 4

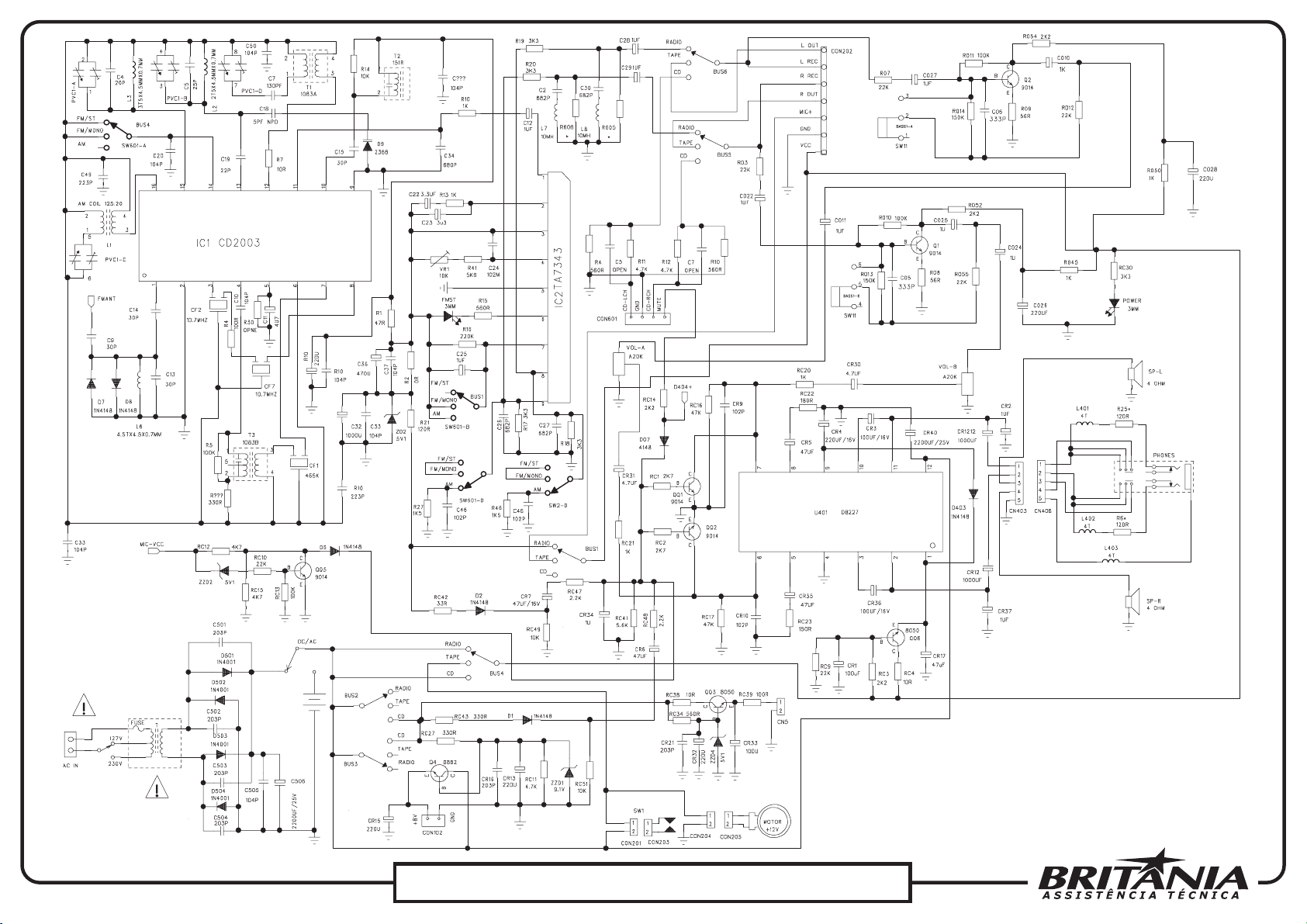

DIAGRAMA ESQUEMÁTICO
RÁDIO / FONTE / POTÊNCIA
Saalfeld & Freitas / Curitiba
ago/2005
Página 4/6
RÁDIO GRAV. C/ CD e MP3 BS-2 MP3
Page 5

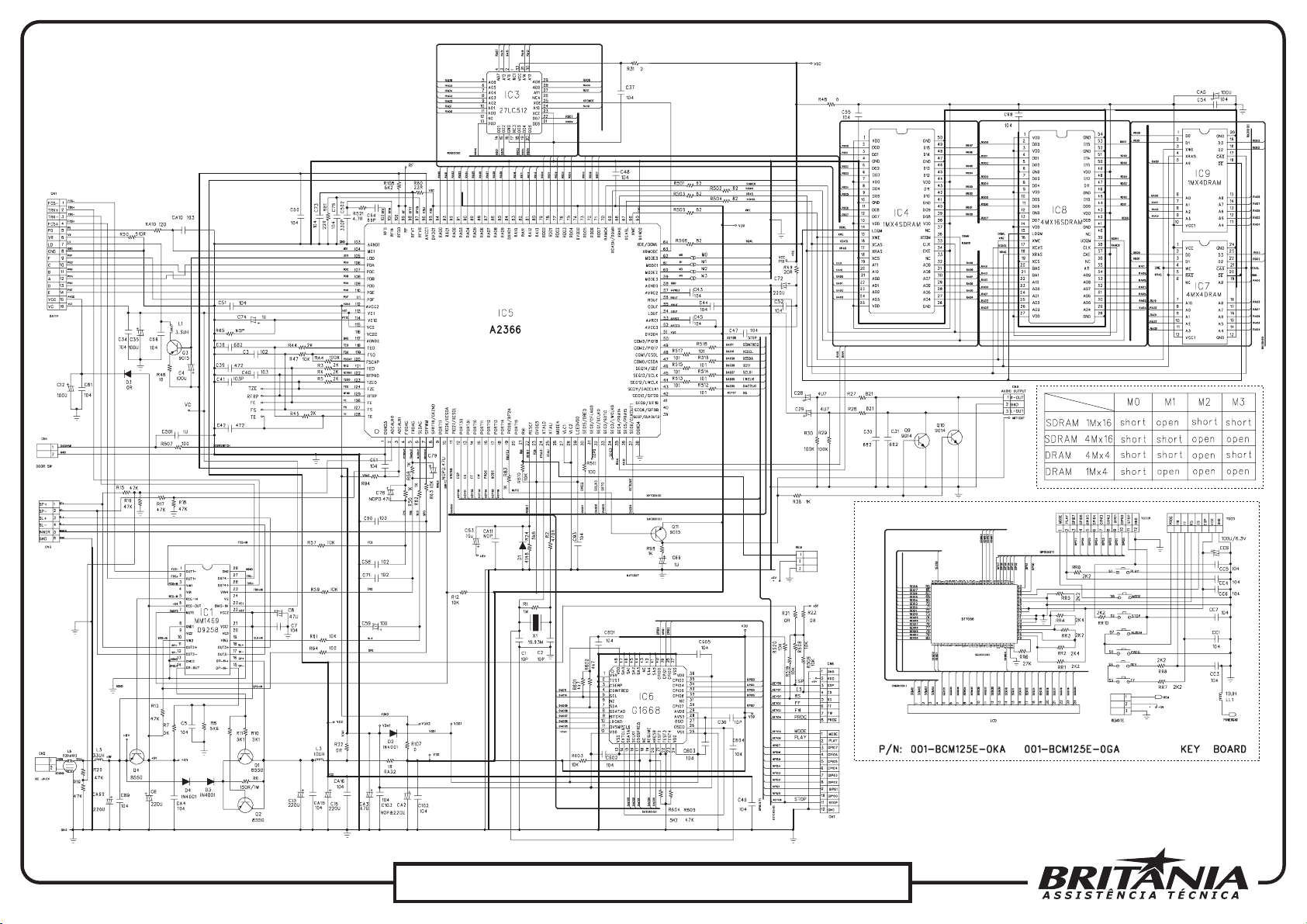

DIAGRAMA ESQUEMÁTICO
PCI CDP
Saalfeld & Freitas / Curitiba
ago/2005
Página 5/6
RÁDIO GRAV. C/ CD e MP3 BS-2 MP3
Page 6

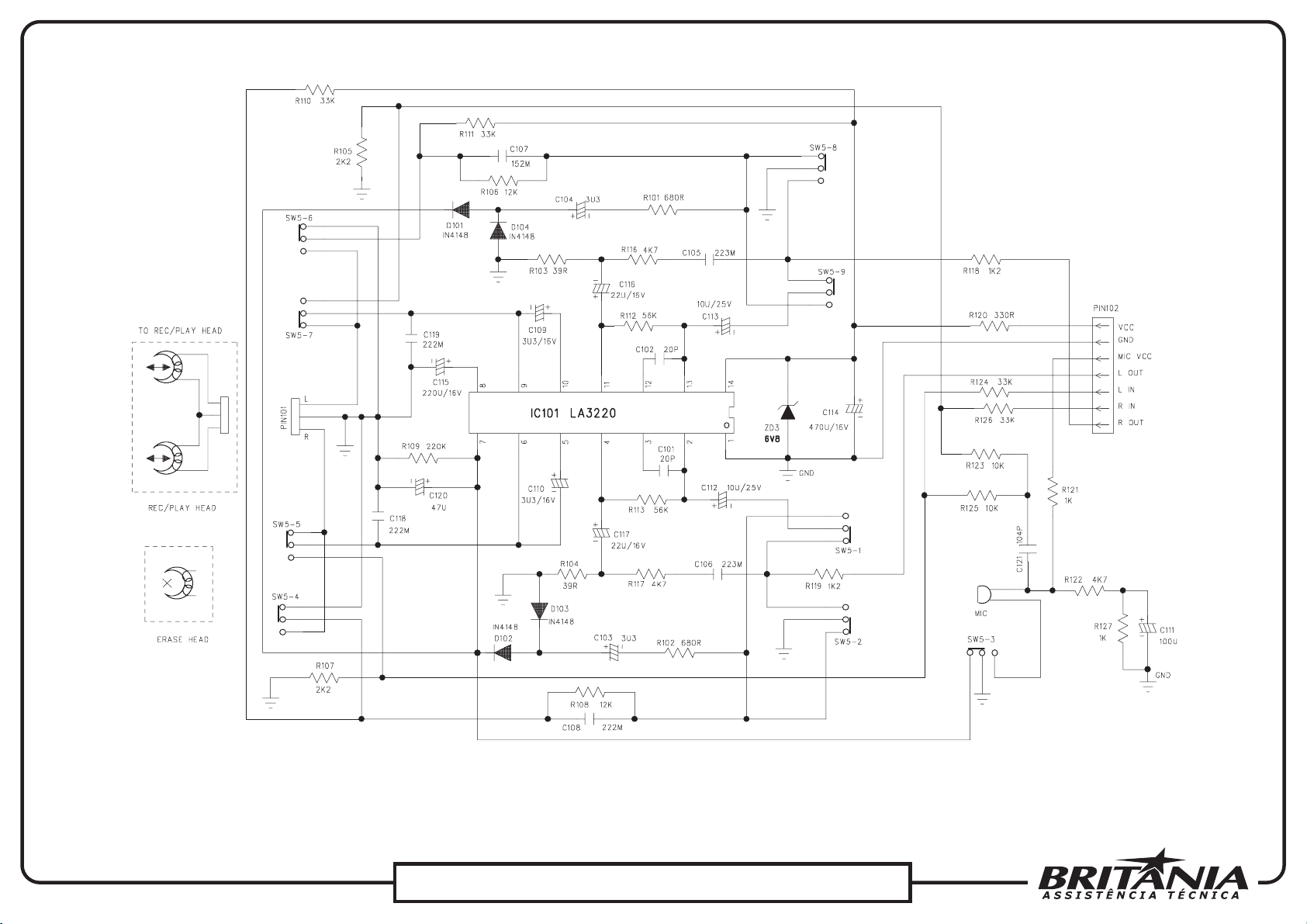

DIAGRAMA ESQUEMÁTICO
PCI CASSETE
Saalfeld & Freitas / Curitiba
ago/2005
Página 6/6
RÁDIO GRAV. C/ CD e MP3 BS-2 MP3
