BRITÂNIA BS-189 Schematic
"Em busca do aperfeiçoamento."

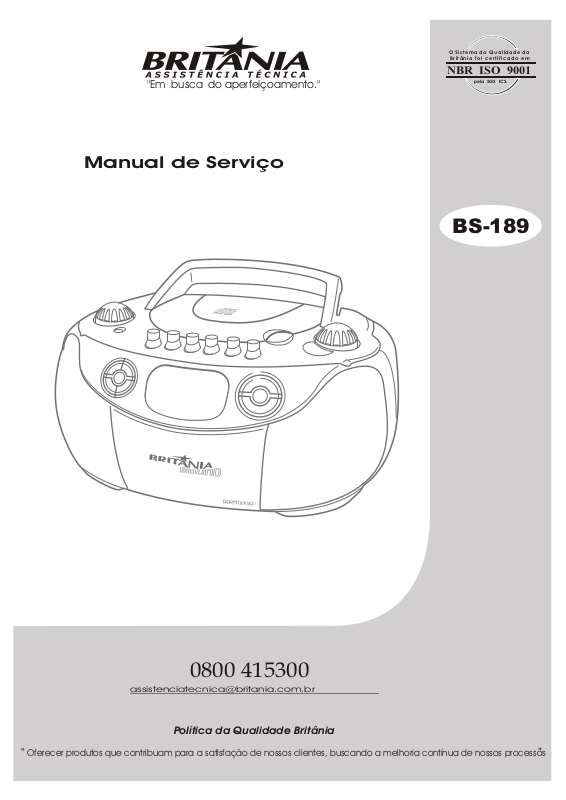

Manual de Serviço
O Sistemada Qualidade da
Britânia foi certificado em
NBR ISO 9001
pela SGS ICS.
BS-189
0800 415300
assistenciatecnica@britania.com.br
Política da Qualidade Britânia
“ ”Oferecer produtos que contribuam para a satisfação de nossos clientes, buscando a melhoria contínua de nossos processos
VISTA EXPLODIDA
tib
/ ur
s C i a
a
Freit
a lf d
S a el &
abr/2005
CÓDIGO DO PRODUTO
067006
Página 2/7
RÁDIO GRAVADOR COM CD BS-189
ITENS DA VISTA EXPLODIDA
Nº DESCRIÇÃO CÓDIGO
1 TAMPA DO CASSETE BS189 (R) 700312
2 TELA (DIR) BS189 700318
3 MOLA TAMPA CASSETE BS189 700081
5 GABINETE FRONTAL BS189 (R) 700266
6 SUPORTE BOTÃO CD (A) BS189 700306
7 BOTÃO CD STOP/PLAY BS189 700227
PCI DISPLAY CD103-OCG BS189 (R) 702122
8
PCI DISPLAY CD103-OAV BS189 (SANYO) (R) 700277
11 SUPORTE DA ENGRENAGEM BS189 700307
12 ENGRENAGEM BS189 700263
14 ALTO-FALANTE BS189 (R) 700212
17 MECANISMO CASSETE BS189/198/199/1MP3 (R) 700268
18 SUPORTE GRAVAÇÃO TAPE BS189 700310
20 CONTATO BAT. "+" BS189 700257
27 GABINETE TRASEIRO BS189 (R) 700267
29 TAMPA PILHAS BS189 (R) 700314
30 TELA (ESQ) BS189 700319
31 VISOR DO DISPLAY BS189 700326
32 TAMPA CIRCULAR BS189 700311
33 SUPORTE BOTÃO CD (B) BS189 700303
34 BOTÃO CD SKIP/PROGRAM BS189 700226
35 TECLAS DO CASSETE BS189 700317
37 TRAFO 127/220V 9.5V 680mA BS189 (R) 700790
38 PCI FONTE BS189 (R) 700274
39 CONTATO BAT. "-" BS189 700256
40 TAMPA SOQUETE ENT. AC 700315
41 SOQUETE ENT. AC 700049
43 ANTENA BS189/198/1MP3/1DIGITAL 700214
44 ALÇA BS189 (R) 700211
45 TAMPA ACRÍLICA DO CDP BS189 700278
46 TAMPA DO CDP BS189 (R) 700279
49 VOLUME - KNOB BS189 700327
50 PCI FONE COMPL. BS189 (R) 700275
52 SUPORTE FUNCTION - KNOB BS189 700309
53 CHAVE LEAF BS189 700249
55 UNIDADE ÓTICA KSS213C (R) 700324
PCI PRINCIPAL CD103-004 BS189 700276
59
PCI PRINCIPAL CD103-033 (SANYO) BS189 702121
60 MOLA DO CDP BS189 700270
tib
/ ur
s C i a
a
Freit
64 TUNING - KNOB BS189 700323
65 VISOR DA SINTONIA BS189 700325
66 SUPORTE CDP BS189 (R) 700308
Nº DESCRIÇÃO CÓDIGO
67 BAND/FUNCTION - KNOB BS189 700216
68 ALAVANCA BAND - KNOB BS189 700210
70 PAINEL DO VISOR DA SINTONIA BS189 700273
72 CORDÃO ELÉTRICO BOMBOOX E MICRO SYSTEM 701611
DEMAIS COMPONENTES FORNECIDOS
DESCRIÇÃO CÓDIGO
CHAVE FUNCTION/BAND BS189 701050
CHAVE PUSH PS922 BS189 700250
CHAVE TECLADO TS-00104 700251
CIRC. INT. A2282F (R) 700252
CIRC. INT. DBL1027 / SL1027P / LA3220 (R) 700253
CIRC. INT. KT2206B (R) 700254
CIRC. INT. MM1469XH / KA9258D / KA9258BD (R) 700255
CIRC. INT. TA2111N (R) 700109
CORREIA CASSETE MAIOR BS180/189/360 700344
CORREIA CASSETE MENOR BS180/189/360 700209
DISPLAY BS189 700262
FILTRO CERÂMICO 16.93 MHz 2 PIN 700058
FILTRO CERÂMICO LT10.7MA5A 700076
FILTRO CERÂMICO SFU455B 700077
FLAT CABLE CD PLAYER BS189/360 700258
JACK 3.5mm 3 PIN 700748
MICRO CHAVE FKX-002C 700269
MOTOR CASSETE 9V EG530AD-9B 700206
POTENCIÔMETRO VOLUME BS189 700161
SINTONIZADOR VARICAPAM/FM BS189 700271
TRANSISTOR 2D882P 701244
TRANSISTOR 8550N 700321
TRANSISTOR 9014C 700107
TRANSISTOR 9015C 700322
NOTA:
Dos itens da página anterior, somente aqueles que possuem
códigos relacionados nas tabelas serão fornecidos.
a lf d
S a el &
abr/2005
Página 3/7
RÁDIO GRAVADOR COM CD BS-189
