Page 1

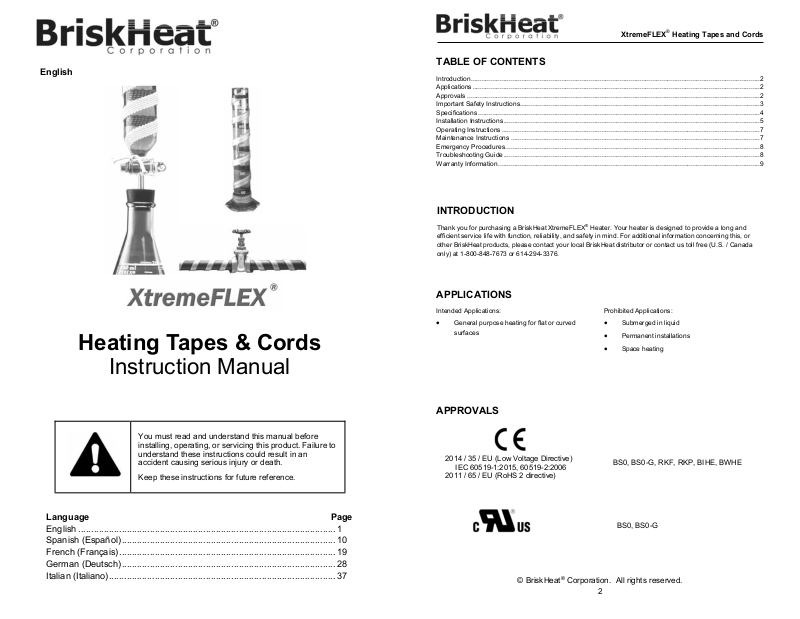

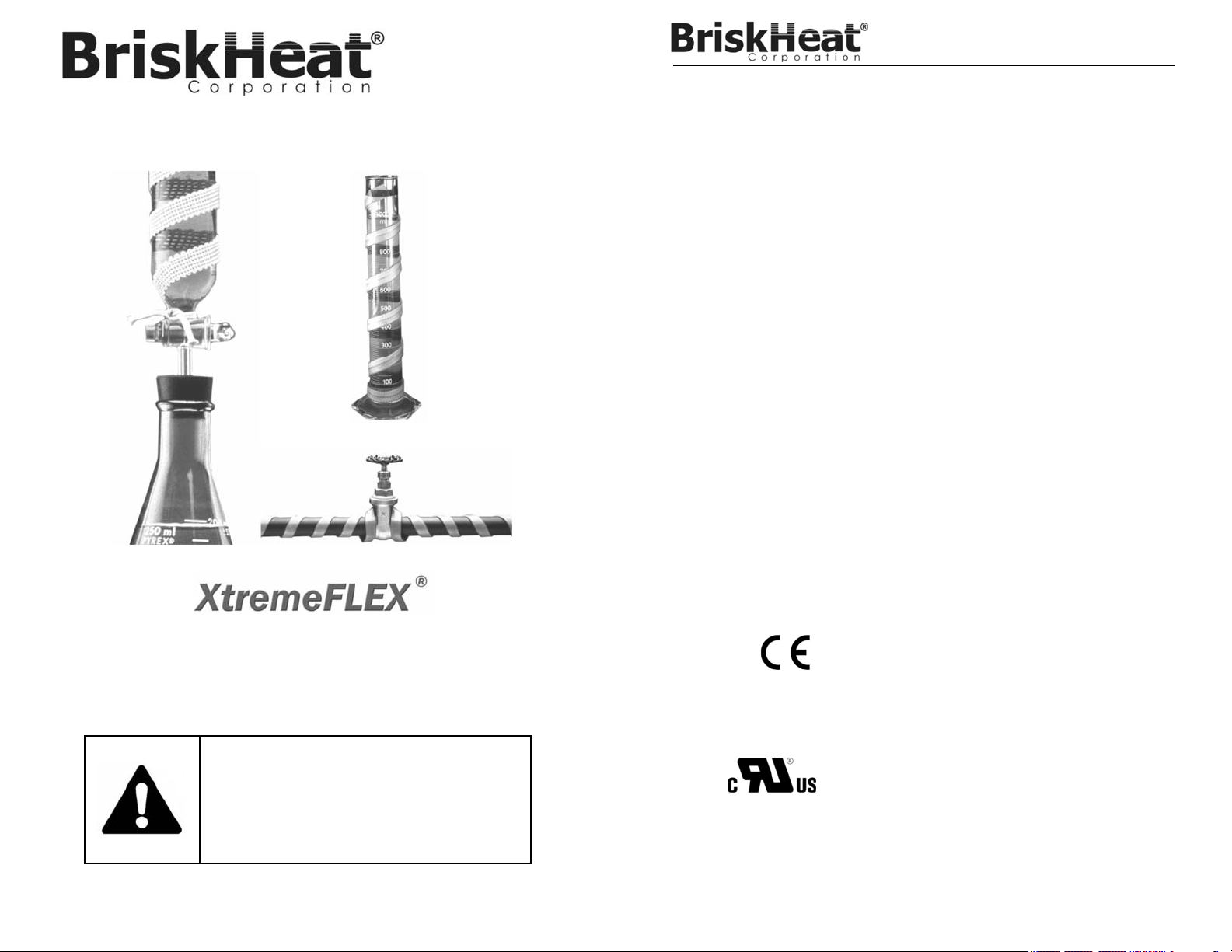

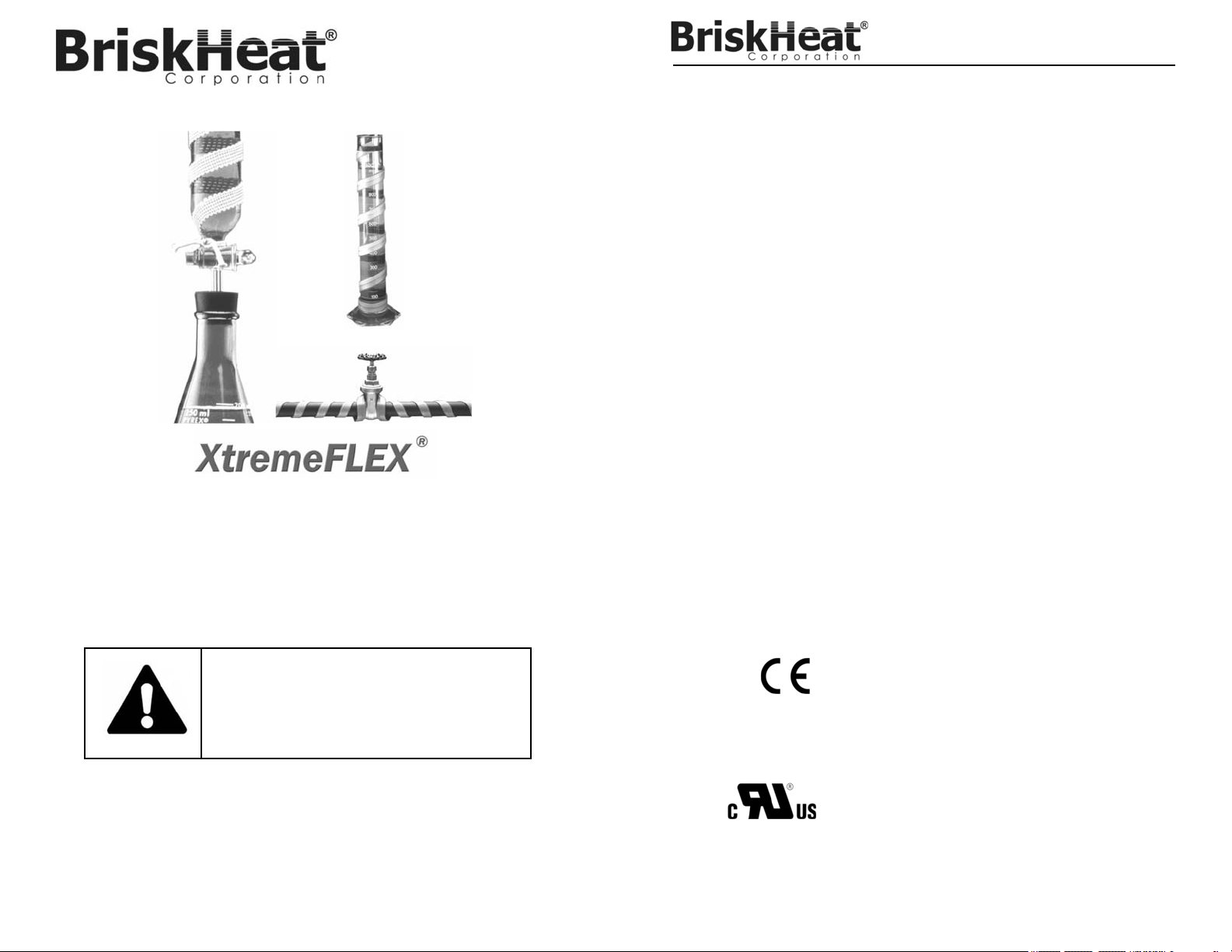

XtremeFLEX® Heating Tapes and Cords

English

Heating Tapes & Cords

Instruction Manual

TABLE OF CONTENTS

Introduction ...............................................................................................................................................................2

Applications ..............................................................................................................................................................2

Approvals .................................................................................................................................................................2

Important Safety Instructions ....................................................................................................................................3

Specifications ...........................................................................................................................................................4

Installation Instructions .............................................................................................................................................5

Operating Instructions ..............................................................................................................................................7

Maintenance Instructions .........................................................................................................................................7

Emergency Procedures ............................................................................................................................................8

Troubleshooting Guide .............................................................................................................................................8

Warranty Information ................................................................................................................................................9

INTRODUCTION

Thank you for purchasing a BriskHeat XtremeFLEX® Heater. Your heater is designed to provide a long and efficient service life with function, reliability, and safety in mind. For additional information concerning this, or other BriskHeat only) at 1-800-848-7673 or 614-294-3376.

products, please contact your local BriskHeat distributor or contact us toll free (U.S. / Canada

APPLICATIONS

Intended Applications:

 General purpose heating for flat or curved

surfaces

Prohibited Applications:

 Submerged in liquid

 Permanent installations

 Space heating

You must read and understand this manual before installing, operating, or servicing this product. Failure to understand these instructions could result in an accident causing serious injury or death.

Keep these instructions for future reference.

Language Page

English ..................................................................................................... 1

Spanish (Español) .................................................................................... 10

French (Français) ..................................................................................... 19

German (Deutsch) .................................................................................... 28

Italian (Italiano) ......................................................................................... 37

APPROVALS

2014 / 35 / EU (Low Voltage Directive) IEC 60519-1:2015, 60519-2:2006 2011 / 65 / EU (RoHS 2 directive)

BS0, BS0-G, RKF, RKP, BIHE, BWHE

BS0, BS0-G

Page 2

XtremeFLEX® Heating Tapes and Cords

IMPORTANT SAFETY INSTRUCTIONS

Immediate hazards which WILL result in severe personal injury or

SAFETY ALERT SYMBOL

The symbol above is used to call your attention to instructions concerning your personal safety. It points out important safety precautions. It means “ATTENTION! Become Alert! Your Personal Safety is involved!” Read the message that follows and be alert to the possibility of personal injury or death.

DANGER

A person who has not read and understood all operating Instructions is not qualified to operate this product.

 Do not immerse or spray any component of the

system with liquid.

 Keep volatile or combustible material away from

control and heating system when in use.

 Keep sharp metal objects away from control and

heating system.

 Use control and heating system only in approved

location.

 Do not modify this product. Modification will void

warranty.

Failure to observe these warnings may result in electric shock, risk of fire, and personal injury.

DANGER

WARNING

End User Must Comply to the Following:

 Only qualified personnel are allowed to connect the

electrical wiring.

 All electrical wiring must follow local electrical codes.

 The person who performs the final installation / wiring

must be qualified for this work.

 The end-user is responsible for providing a suitable

disconnecting device.

 The end-user is responsible for providing suitable

electrical protection device. It is highly recommended that a ground fault circuit breaker be used.

Failure to observe these warnings may result in personal injury or damage to the heater.

Hazards or unsafe practices that COULD result in severe personal

Hazards or unsafe practices that COULD result in minor personal

 Inspect all components before use (see page 9).

 Never handle the heater while it is in operation; always

 Designed for use of metal surfaces. Do not use on

 Do not wrap the heater over itself.

 If spillage of foreign matter onto heater occurs,

 Never operate a heater without an appropriate heat

 Do not operate heater above rated temperature value.

 Fasten heater to device using approved methods only.

 Do not use control and heating system if any

 Do not repair damaged or faulty control and heating

 Do not crush or apply severe physical stress on any

 Unplug control and heating system when not in use.

Failure to observe these warnings may result in personal injury or damage to the heater.

DANGER

death.

WARNING

injury or death.

CAUTION

injury or property damage.

CAUTION

disconnect the heater from the power source and allow to cool prior to handling.

plastic surfaces.

disconnect from power source and clean after heater is allowed to cool.

sink (device being heated is considered a heat sink).

component is damaged.

systems.

component of system, including cord assembly.

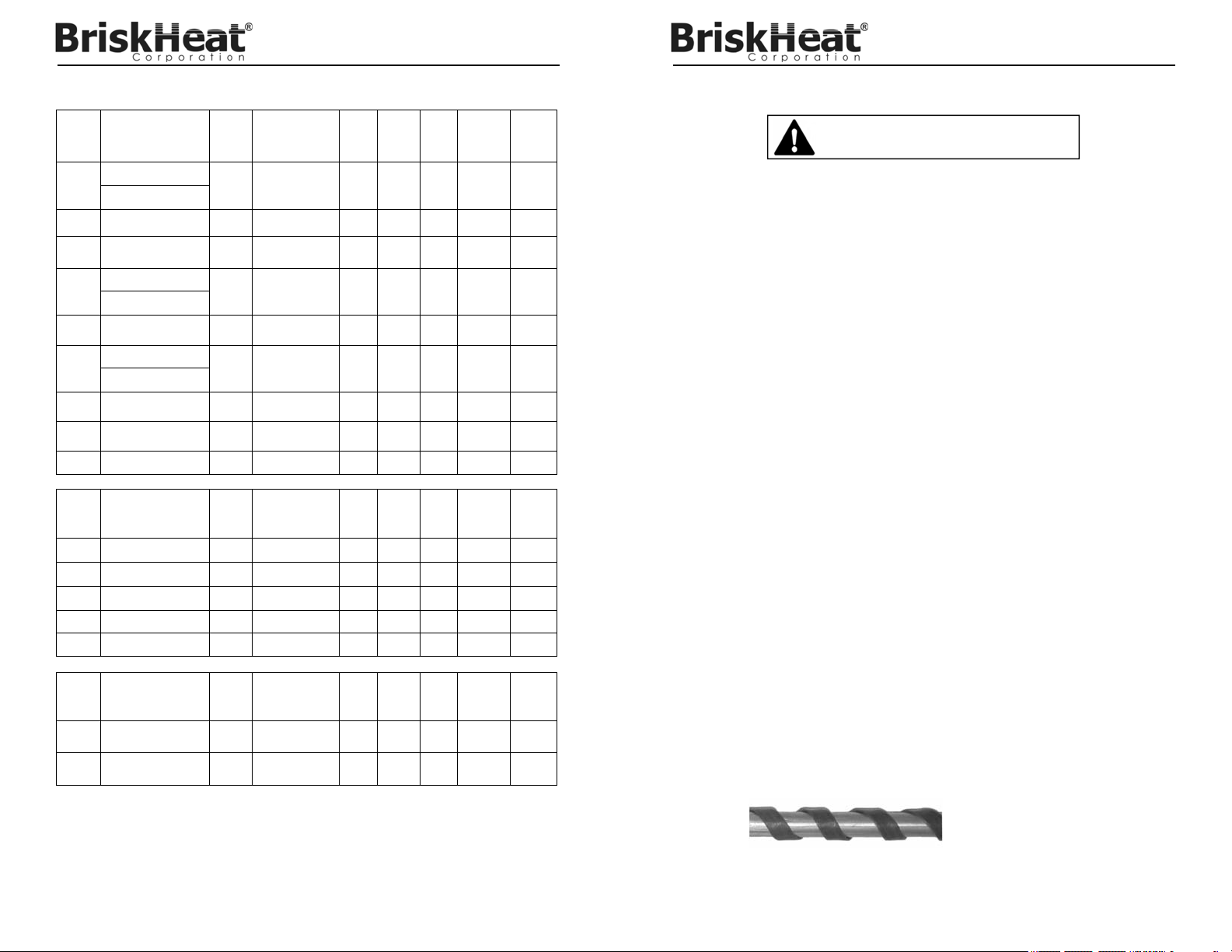

SPECIFICATIONS

Cloth Tape

Models

BIH *

BIH-G *

BIHE * Standard: 8.6 W/in² (1.3 W/cm²)

BWH *



BWH-D * 13.1 W/i n² (2.0 W/cm²) 1/4’’ (6 mm)

BWHE *

B00 * 8.6 W/in² (1.3 W/cm²) 1/8’’ (3 mm)

BW0 * 13.1 W/in² (2.0 W/cm²) 1/8’’ (3 mm)

IFG * 6.0 W/in² (0.9 W/cm²) 1/8’’ (3 mm) 900°F (482°C) 95% IP5X

Silicon Tape

Models

BS0 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

BS0-G 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54  

ISR 3.0 W/in² (0.5 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

RKF 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54 

RKP 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP 54 

Cloth Cord

Models

HTC* 21 W/ft (69 W/m) 1/8” (3mm)

HWC* 60 W/ft (197 W/m) 1/8” (3mm)

Max Power Density

Standard: 8.6 W/in²

Wide: 5.1 W/in² (0.8 W/cm²)

Standard: 13.1 W/in² (2.0 W/cm²)

Wide: 7.7 W/in² (11.2 W/cm²)

Standard: 13.1 W/in² (2.0 W/cm²)

Wide: 7.7 W/in² (1.2 W/cm²)

(1.3 W/cm²)

9.6 W/in² (1.5 W/cm²) 1/4’’ (6 mm) 482°F (250°C) 95% IP5X

Max Power Density

Minimum

Bend

Radius

1/4’’ (6 mm)

Minimum

Bend

Radius

Minimum

Bend

Radius

Maximum Exposure

Temperature

Reusable 572°F(300°C)

Single Install 932°F(500°C)

Reusable 842°F(450°)

Single Install 1400°F(760°C)

Reusable 572°F(300°)

Single Install 932°F(500°C)

Reusable 572°F(300°)

Single Install 932°F(500°C)

Reusable 842°F(450°)

Single Install 1400°F(760°C)

Reusable 572°F(300°)

Single Install 932°F(500°C)

Reusable 572°F(300°)

Single Install 932°F(500°C)

Maximum Exposure

Temperature

Maximum Exposure

Temperature

Reusable 572°F(300°)

Single Install 932°F(500°C)

Reusable 572°F(300°)

Single Install 932°F(500°C)

Max

Ingress

Humidity

Protection

95% IP5X

95% IP5X 

95% IP5X

95% IP5X 

95% IP5X

Max

Ingress

Humidity

Protection

95%

IP54 

95%

IP54 

Max

Ingress

Humidity

Protection

95% IP5X

* Models intended for indoor or laboratory use only. Not for outdoor use.

Grounded

Heating Element



Grounded

Heating Element

Grounded

Heating Element

Moisture

and Chemical Resistant

Moisture

and Chemical Resistant

Moisture

and Chemical Resistant

Temperature

Built-in

Control

Built-in

Control





Built-in

Control

Page 3

XtremeFLEX® Heating Tapes and Cords

INSTALLATION INSTRUCTIONS

Failure to follow these instructions could result in property damage, personal injury, or death.

Requirements:

 Electrical terminations must be completed by qualified persons.

 No special tools or protective equipment is needed to handle this product (specific applications or surfaces

may require protective equipment).

 Installation temperature range: -60°F to 131°F (-51°C to 55°C).

 Clearance of 3" (7.5cm) required around vessel during installation.

 Voltage and frequency must be within +/- 10% of the value specified on the product label.

 If the heater is not grounded then it must be mounted to a grounded surface or a conducting grounded

screen must be placed between the heater and the surface.

Surface Preparation:

Always install your heater on a clean even surface for optimum performance and extended service life. Debris and residue on the surface can not only damage your heater but may also reduce the effectiveness of the heater by reducing the heat transfer between the surface and the heater.

 Remove or avoid contact with sharp edges including rough corners, weld spatter, exposed bolts, etc.

 Remove or avoid contact with rust, stickers, or other coverings.

 Remove oil, moisture, gel and other liquids.

Installation:

Step 1

Remove heater from box. Make visual inspection of heater. Do not use if torn or damaged.

Step 2

Installing your heating tape: The flexible heating tape can be installed on both a flat and/or curved surface. For

a flat surface, lay the heating tape onto the surface to be heated. For a curved surface, wrap the heating tape onto the surface to be heated (A). The length of one entire side of the heating tape must be in full contact with the surface.

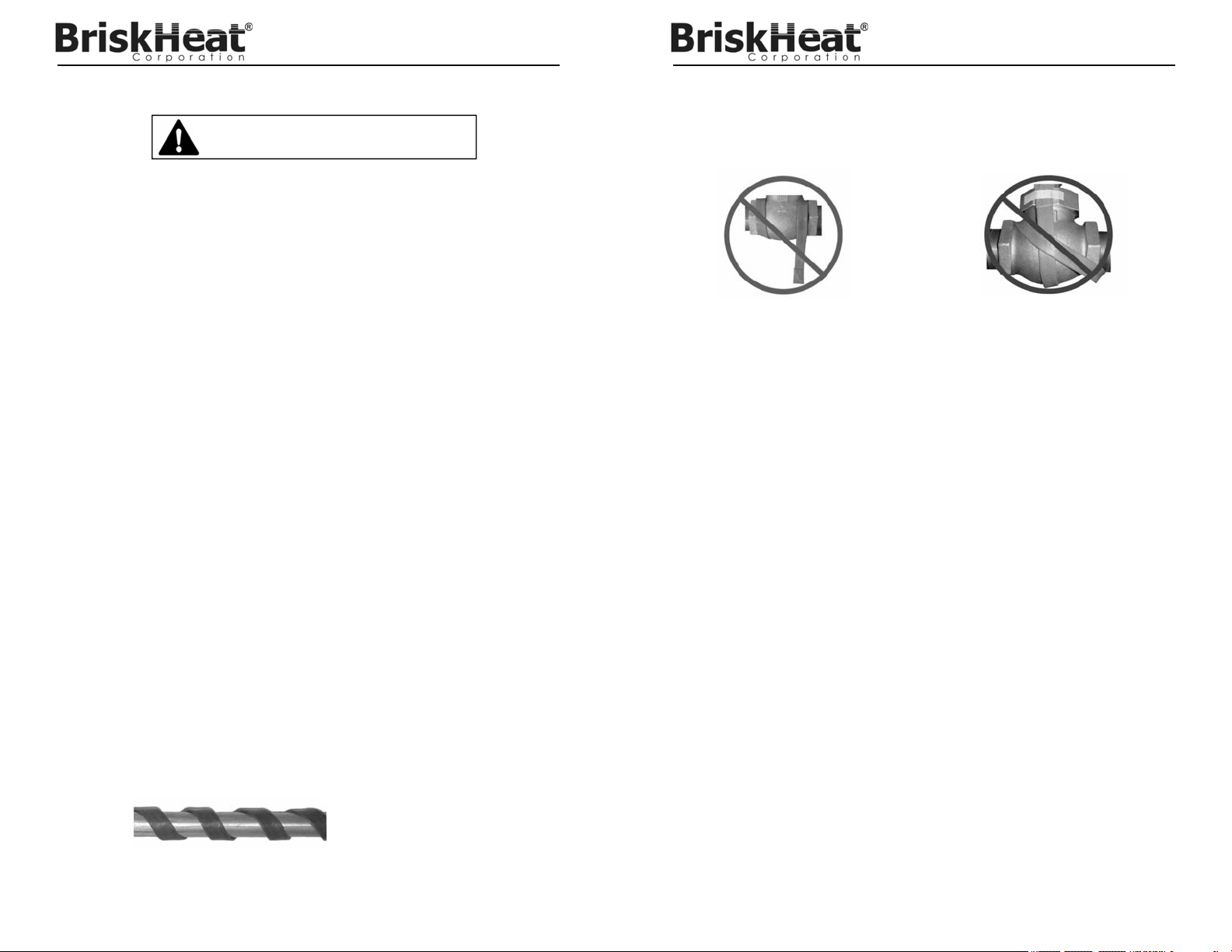

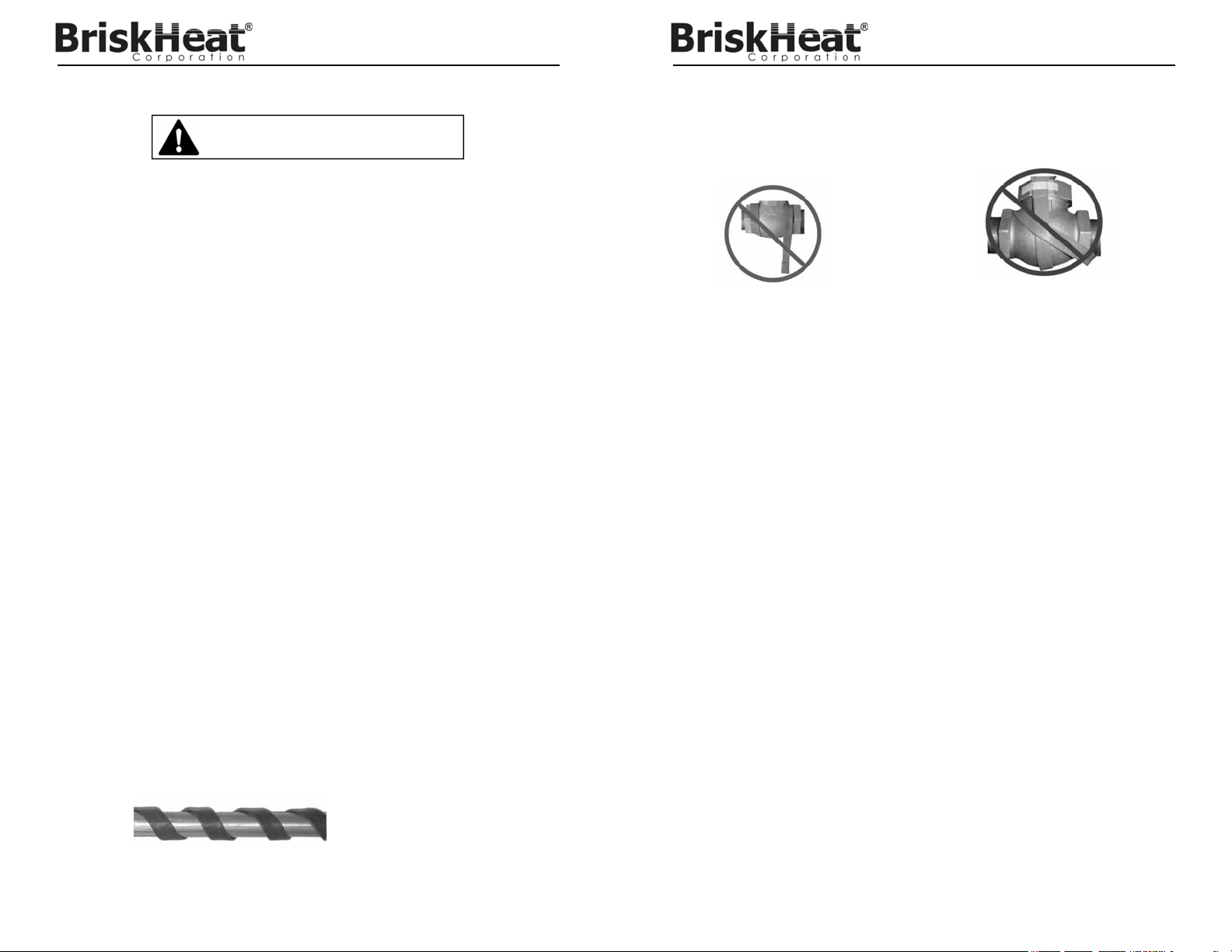

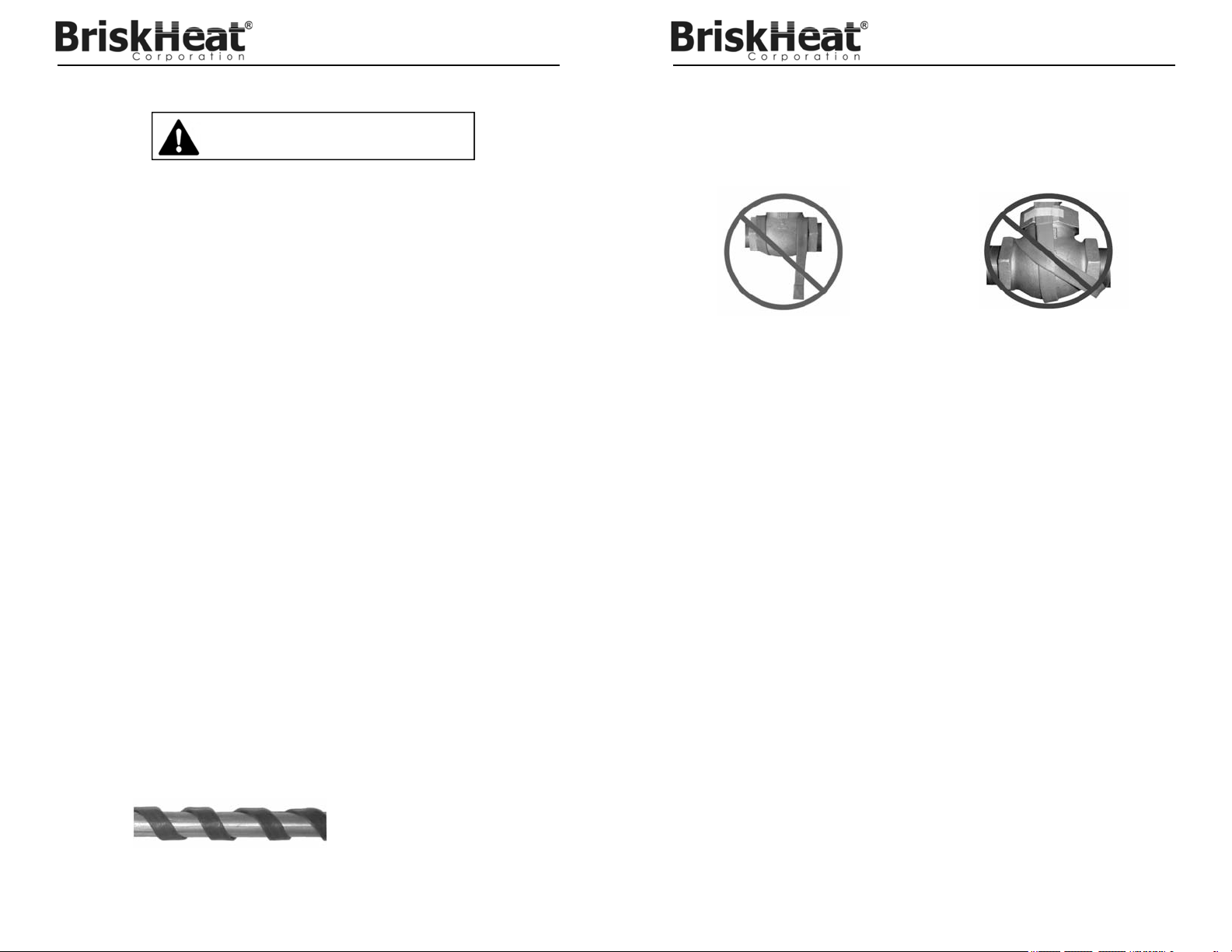

A.) Proper Installation

Ensure the heating tape is not kinked, twisted, or any portion of the tape hanging free from the surface (B). Do not overlap heating tape on itself (C).

Attach the heating tape to the surface by using aluminum tape, fiberglass tape, or a mechanical clamping devices which will not cause damage to the heating tape.

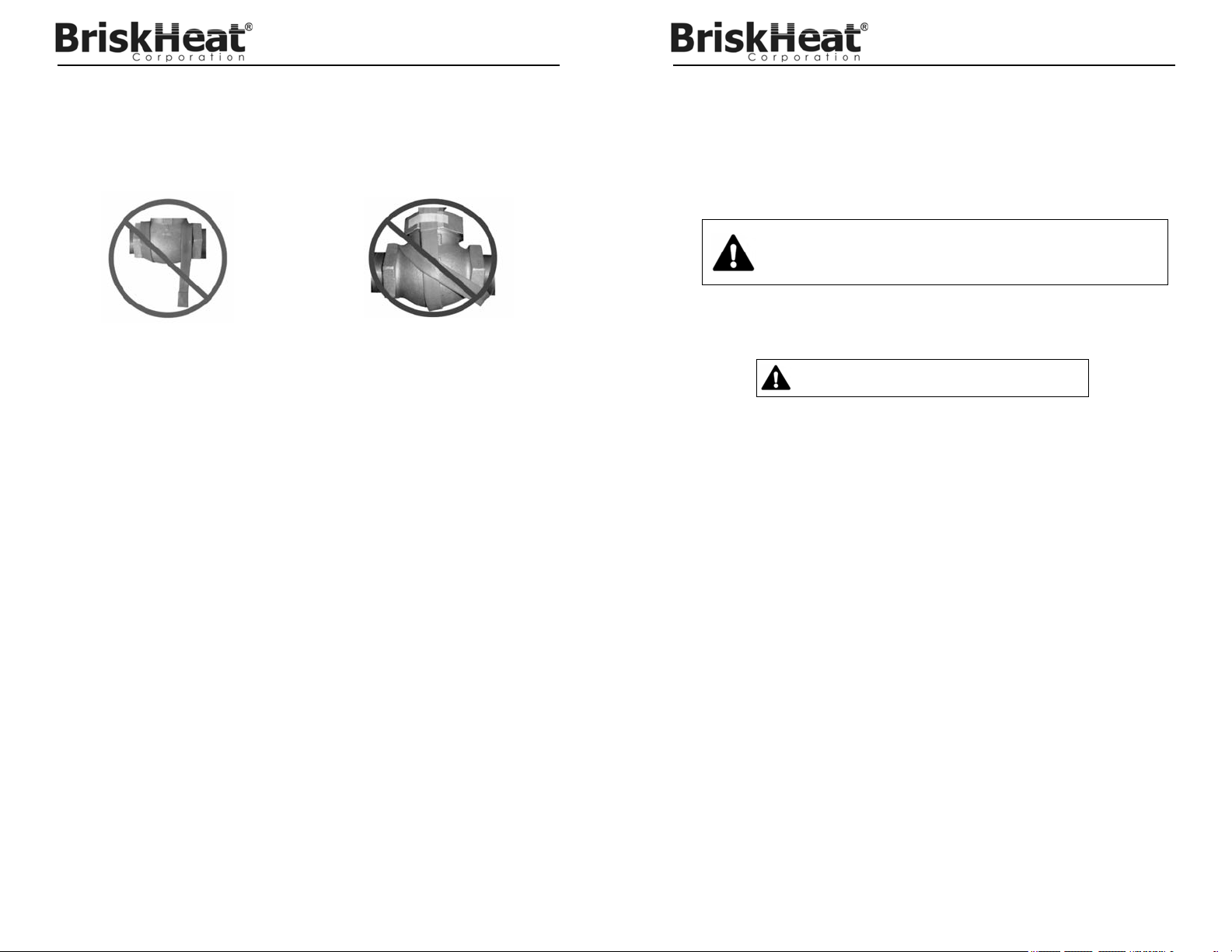

B.) Incorrect Installation:

Heating tape hanging free from the

C.) Incorrect Installation:

Heating tape overlapped on itself

surface

Step 3

Connecting your heating tape to a power supply:

WARNING: Your heater is designed to operate at a specific voltage. Refer to the label on the heater for

proper operating voltage and wattage information. Failure to operate the heater at the specified rating could result in overheating of the heating blanket, the surface being heated or personal injury. Also note that too low of a supply of voltage will result in under heating.

All electrical connections must be made by qualified personnel and in accordance with all applicable codes and regulations.

1. The heater must not be operated without a temperature controlling device.

RKP series heating tapes are manufactured with a built-in temperature with a built-in temperature

controlling device. This temperature controlling device is designed to operate the heater at a pre-set temperature.

Models RKP1A, RKP2A: 70°F(21°C)

Models RKP1B, RKP2B: 120°F(49°C)

2. Ensure the heater is protected by a properly sized circuit breaker or fuse.

3. Use of a ground fault circuit interrupter is highly recommended and maybe required.

4A. If heating tape came with a plug: Plug power cord into appropriate controller or power supply.

4B. If heating tape did not come with a plug:

Two wires (same color) should be connected to the power source (or temperature control device) directly, through a junction box, or to a connector that is mated to a receptacle connected to the power source. BriskHeat XtremeFLEX neutral or hot. If BIH-G or BS0-G series , the third wire, designated by the color green (or a green stripe), should be connected to ground.

Heating Tapes are non-polarized, allowing either wire to be connected to the

Page 4

XtremeFLEX® Heating Tapes and Cords

OPERATING INSTRUCTIONS

1. The heater must not be operated without a temperature controlling device.

2. During operation check the heater often to ensure proper temperature / heat output.

3. Unplug when not in use.

This heater is not equipped with a high temperature safety device and under certain conditions may be able to exceed its maximum rated temperature. Continuous supervision is required when approaching the temperature limit of this device. Do not use a heater that has exceeded its maximum exposure temperature rating.

MAINTENANCE INSTRUCTIONS

Anyone who reads and understands these instructions is qualified to maintain this heater.

Maintenance:

 All maintenance should be performed after the heater has cooled to room temperature and with the

electricity disconnected.

 This product should be inspected prior to being installed and at least every 3 months during use.

 Dirt, oil, grease or other foreign matter can be removed with a damp rag and mild household cleaners.

 Do not attempt to repair a damaged heater.

Inspection:

 Inspection should be performed after the heater has cooled to room temperature and with the electricity

disconnected.

 The heating element should be free of any cuts, cracks, or punctures.

 The power leads should not have any visible breaks in their insulation.

 The heater should be free of any build-up of dirt, oil, grease, or other foreign matter.

Storage:

 This product should be stored at room temperature in an environment with less than 80% relative

humidity.

Disposal:

 This product does not contain any hazardous substances and may be discarded with domestic waste.

XtremeFLEX® Heating Tapes and Cords

EMERGENCY PROCEDURES

Read and understand these procedures prior to using this heater. Disconnect power to the heater in the event of an emergency.

Electric Shock:

 Do not touch the injured person while they are still in contact with the electrical current.

 Call your local emergency service if the injured person experiences: severe burns, confusion, difficulty

breathing, heart rhythm problems, cardiac arrest, muscle pain and contractions, seizures or a loss of consciousness.

Minor Burns:

 Hold the burned area under cool running water for 10-15 minutes.

 Remove rings or other tight items from burned area.

Major Burns:

 Call your local emergency service.

 Protect the person from further harm.

 Remove rings or other tight items from burned area.

 Monitor breathing and perform CPR if necessary.

Fire:

 Call your local emergency service.

 If it is safe to do so, use a fire extinguisher to fight the fire, otherwise evacuate to a safe distance and wait

for help to arrive.

 This heater is built from material that will not support a flame but could ignite nearby combustible material.

TROUBLESHOOTING GUIDE

Please read this guide prior to contacting BriskHeat®. This guide is designed to answer the most commonly asked questions. If you are unable to identify the problem or need additional assistance, please contact your local distributor/ representative or the BriskHeat factory at: 1-800-848-7673,614-294-3376, or [email protected].

PROBLEM SOLUTION(S)

Heater does not turn on. Verify heater is connected to proper voltage.

Verify controller is not in the “off” position.

Circuit breaker or GFCI is tripping.

Varify circuit breaker is rated for the current requirements marked on the heater’s label.

Inspect heater for damage (see inspection procedure).

Inspect wiring terminations (qualified person only).

Page 5

XtremeFLEX® Heating Tapes and Cords

WARRANTY INFORMATION

BriskHeat warrants to the original purchaser of this product for the period of eighteen (18) months from date of shipment or twelve (12) months from date of installation, whichever comes first. BriskHeat’s obligation and the exclusive remedy under this warranty shall be limited to the repair or replacement, at BriskHeat’s option, of any parts of the product which may prove defective under prescribed use and service following BriskHeat’s examination, is determined by BriskHeat to be defective. The complete details of the warranty can be found online at www.briskheat.com or by contacting us at 1-800-848-7673 (toll free, U.S. / Canada) or 1-614-294-3376 (Worldwide).

Spanish (Español)

Corporate Headquarters:

4800 Hilton Corporate Dr.

Columbus, OH 43232, U.S.A.

Toll Free: 800-848-7673

Phone: 614-294-3376

Email: [email protected]

Fax: 614-294-3807

Europe:

P.O. Box 420124

44275 Dortmund, Germany

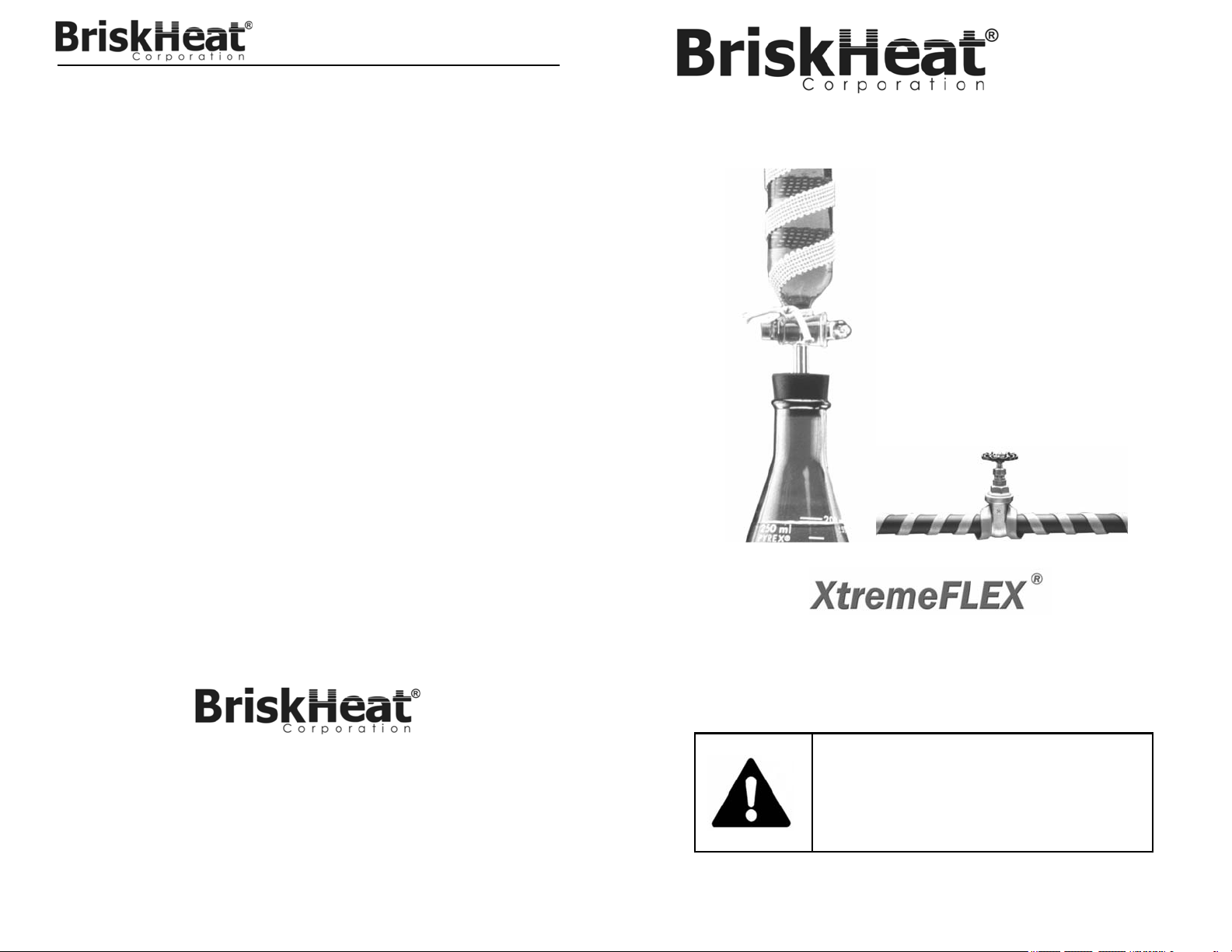

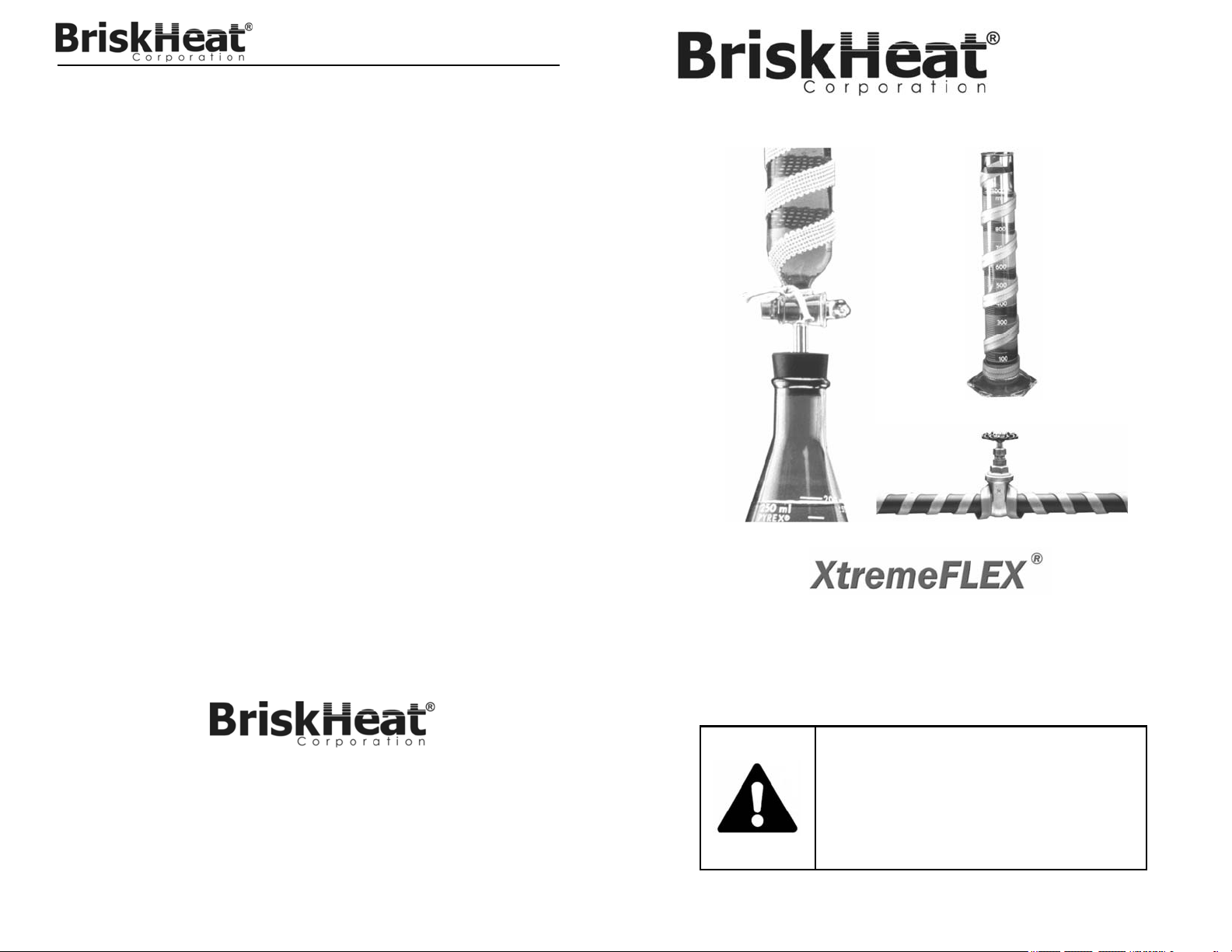

Cintas y cables calentadores

Manual de instrucciones

Es necesario que lea y comprenda este manual antes de instalar, operar o prestar servicio a este producto. Si no se comprenden estas instrucciones podría producirse un accidente que cause lesiones graves o la muerte.

Conserve estas instrucciones para consultas en el futuro.

Page 6

XtremeFLEX® Cintas y cables calentadores

ÍNDICE

Introducción ............................................................................................................................................................11

Aplicaciones ...........................................................................................................................................................11

Aprobaciones .........................................................................................................................................................11

Instrucciones importantes de seguridad.................................................................................................................12

Especificaciones .....................................................................................................................................................13

Instrucciones de instalación ...................................................................................................................................14

Instrucciones de funcionamiento ............................................................................................................................16

Instrucciones de mantenimiento .............................................................................................................................16

Procedimientos de emergencia ..............................................................................................................................17

Guía para la resolución de problemas ...................................................................................................................17

Información de la garantía ......................................................................................................................................18

INTRODUCCIÓN

Gracias por comprar un calentador BriskHeat XtremeFLEX®. Su calefactor está diseñado para ofrecer una vida útil eficiente y prolongada de una forma funcional, fiable y teniendo en cuenta la seguridad. Para obtener más información acerca de este u otros productos de BriskHeat, póngase en contacto con su distribuidor local de BriskHeat o llámenos gratuitamente (solo en EE. UU./Canadá) al 1-800-848-7673 o al 614-294-3376.

APLICACIONES

Usos previstos:  Calefacción de uso general para superficies

planas y curvas

Aplicaciones prohibidas:

 Inmersión en líquidos

 Instalación permanente

 Calefacción de espacios

APROBACIONES

2014 / 35 / UE (Directiva de Baja Tensión) IEC 60519-1:2015, 60519-2:2006 2011 / 65 / UE (Directiva RoHS 2)

BS0, BS0-G, RKF, RKP, BIHE, BWHE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Riesgos inmediatos que TENDR ÁN com o resultado lesiones personales

SÍMBOLO DE ALERTA DE

SEGURIDAD

El símbolo anterior se us a para llamar su atención sobre las instrucciones relativas a la seguridad personal. Señala precauciones importantes de seguridad . Significa "¡ATENCIÓN! CUIDADO. Su seguridad personal está co mprometida." Lea el siguiente mensaje y esté alerta ante la posib ilidad de lesiones personales o la muerte.

La persona que no haya leí do y comprendido todas las instrucciones de funcionamiento no está cualificada para utilizar este producto.

 No sumerja en líquido ni rocíe ningún componente del

sistema.

 Mantenga el material volátil o inflamable lejos del sistema

de control y calefacción durante su uso.

 Mantenga los objetos metálicos afilados lejos del sistema

de control y calefacción.

 Utilice el sistema de control y calefacción solo en

ubicaciones aprobadas.

 No modifique este producto. Las modificaciones anularán la

garantía.

No tener en cuenta estas a dvertencias podría ocasionar una descarga eléctrica, riesg o de incendio o lesiones personales.

El usuario final debe cumplir con las siguientes directivas:

 Solo personal cualificado está capacitado para realizar las

conexiones del cableado eléctrico.

 Todo el cableado eléctrico debe cumplir con la normativa

eléctrica local.

 La persona que realice la instalación final o el cableado

debe estar cualificada para este trab ajo.

 El usuario final asume la responsabilidad de proporcionar

un dispositivo de desconexión adecuado.

 El usuario final es responsable de proporcionar un

dispositivo de protección eléctrica adecuado. Se recomienda encarecidamente el uso de un disyuntor de tierra.

No respetar estas advertencias puede or iginar lesiones personales o daños al calefactor.

PELIGRO

ADVERTENCIA

Riesgos o prácticas no se guras que PODRÍAN ocasionar lesiones

 Inspeccione todos los componentes antes de su uso

 Nunca manipule el calefactor cuando esté en

 Diseñado para el uso en superficies metálicas. No lo utilice

 No envuelva el calefactor en sí mismo.  Si se derrama material extraño sobre el calefactor,

 Nunca haga funcionar el calefactor sin un disipador de calor

 No utilice el calefactor a una temperatura superior a la

 Ajuste el calentador al dispositivo utilizando únicamente

 No use el sistema de control y calefacción si alguno de los

 No repare sistemas de control y calefacción dañados o

 No aplaste ni aplique tensión física fuerte sobre ningún

 Desenchufe el sistema de control y calefacción cuando no

No respetar estas adverten cias puede originar lesiones personales o daños al calefactor.

ADVERTENCIA

personales menores o da ños materiales

(consulte la página 9).

funcionamiento; desconecte siempre el c alefactor de la fuente de alimentación y deje que se enfríe antes de manipularlo.

en superficies plásticas.

desconecte la fuente de alimentación y limpie después de que el calefactor se haya enfriado.

apropiado (se considera disipador de ca lor al dispositivo que se calienta).

indicada.

métodos aprobados.

componentes estuviera dañado.

defectuosos.

componente del sistema, incluyendo e l cableado.

lo utilice.

PELIGRO

graves o la muerte

personales graves o la m uerte

PRECAUCIÓN

BS0, BS0-G

Page 7

XtremeFLEX® Cintas y cables calentadores

ESPECIFICACIONES

Elemento

Modelos de

cintas de

silicona

BIH-G *

BIHE * Estándar: 1.3 W/cm² (8.6 W/pulg.²)

BWH *

BWH-D *

BWHE *

B00 * 1.3 W/cm² (8.6 W/pulg.²)

BW0 * 2.0 W/cm² (13.1 W/pulg.²)

Modelos de cintas de silicona

BS0-G 0.7 W/cm² (4.3 W/pulg.²) 1/4’’ (6 mm) 232°C (450°F) 95% IP54  

Modelos de

cuerdas de

HWC* 197 W/m (60 W/ft) 1/8” (3mm)

Densidad de alimentación

máxima

Estándar: 1.3 W/cm² (8.6 W/pulg.²)

BIH *

Ancho: 0.8 W/cm² (5.1 W/pulg.²)

Estándar: 2.0 W/cm² (13.1 W/pulg.²)



Estándar: 2.0 W/cm² (13.1 W/pulg.²)

IFG * 0.9 W /cm² (6.0 W/pulg.²) 1/8’’ (3 mm) 482°C (900°F) 95% IP5X

BS0 0.7 W/cm² (4.3 W/pulg.²) 1/4’’ (6 mm) 232°C (450°F)

ISR 0.5 W/cm² (3.0 W /pulg.²) 1/4’’ (6 mm) 232° C (450°F) 95% IP54 

RKF 0.2 W/cm² (1.0 W/pulg.²) 1/4 ’’ (6 mm) 232°C (450°F) 95% IP54

RKP 0.2 W/cm² (1.0 W/pulg.²) 1/4’’ (6 mm) 232°C (450°F) 95% IP54

tela

HTC* 69 W/m (21 W/ft) 1/8” (3mm)

1.5 W/cm² (9.6 W/pulg.²)

Ancho: 1.2 W/cm² (7.7 W/pulg.²)

2.0 W/cm² (13.1 W/pulg.²) 1/4’’ (6 mm)

Ancho: 1.2 W/cm² (7.7 W/pulg.²)

Densidad de alimentación

máxima

Densidad de alimentación

máxima

Radio de

curvatura

mínimo

1/4’’ (6 mm)

1/4’’ (6 mm) 250°C (482°F) 95% IP5X 

1/4’’ (6 mm)

1/8’’ (3 mm)

Radio de curvatura mínimo

Temperatura de

exposición máxima

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Reutilizable 450°C(842°F)

Instalación individual 460°C

(1400°F)

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Reutilizable 450°C(842°F)

Instalación individual 460°C

(1400°F)

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Temperatura de

exposición máxima

Temperatura de

exposición máxima

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Reutilizable 300°C(572°F)

Instalación individual 500°C

(932°F)

Humedad

Protección

máxima

de ingreso

95% IP5X

95% IP5X 

95% IP5X

95% IP5X 

95% IP5X

Humedad

Protección

máxima

de ingreso

95%

IP54 

Humedad

Protección

máxima

de ingreso

95% IP5X

calefacto

r con

conexión

a tierra

Elemento calefacto

r con

conexión

a tierra

Elemento calefacto

r con

conexión

a tierra

Resistente a

la humedad y

a los

productos

químicos

Resistente a

la humedad y

a los

productos

químicos



Resistente a

la humedad y

a los

productos

químicos

Control de temperatura incorporado





Control de temperatura incorporado

INSTRUCCIONES DE INSTALACIÓN

El incumplimiento de estas instrucciones podría causar daños a la propiedad, lesiones personales o la muerte.

Requisitos:

 Las terminaciones eléctricas deben realizarse por personas cualificadas.

 No se requieren herramientas especiales ni equipo de protección para manipular este producto (las

aplicaciones o las superficies específicas pueden requerir un equipo de protección).

 Intervalo de temperatura de instalación: -60°F a 131°F ( -51°C a 55°C)

 Se requiere un espacio libre de 7.5 cm (3 pulg.) alrededor del recipiente durante la instalación.

 El voltaje y la frecuencia deben estar dentro del +/10 % del valor especificado en la etiqueta del producto.

 Si el calentador no está conectado a tierra, se debe montar en una superficie conectada a tierra o se debe

colocar una pantalla conductora conectada a tierra entre el calentador y la superficie.

Preparación de la superficie:

Instale siempre el calefactor sobre una superficie plana y limpia para un rendimiento óptimo y una vida útil más prolongada. Los residuos en la superficie no solo pueden dañar el calefactor, sino que pueden reducir la eficacia de este al disminuir la transferencia de calor entre la superficie y el aparato.

 Quite o evite el contacto con bordes afilados, incluidos bordes ásperos, residuos de soldadura, pernos

expuestos, etc.

 Quite o evite el contacto con óxido, adhesivos u otros recubrimientos.

 Quite el aceite, la humedad, el gel u otros líquidos.

Instalación:

Paso 1

Saque el calefactor de la caja. Haga una inspección visual del calefactor. No lo use si está rasgado o dañado.

Paso 2

Instalar la cinta de calefacción: La cinta de calefacción flexible se puede instalar tanto en superficies planas

como curvas. Para las superficies planas, tienda la cinta sobre la superficie que desea calentar. Para las superficies curvas, envuelva la cinta sobre la superficie que desea calentar (A). El largo de todo un lado de la cinta de calefacción debe estar en completo contacto con la superficie.

* Modelos concebidos para su uso en laboratorios e interiores. No adecuado para su uso en exteriores.

A.) Instalación apropiada

Page 8

XtremeFLEX® Cintas y cables calentadores

Asegúrese de que la cinta calentadora no esté doblada o torcida, y que ninguna parte de la cinta se encuentre colgando libremente de la superficie (B). No superponga la cinta calentadora sobre sí misma (C).

Fije la cinta calentadora a la superficie con cinta de aluminio, cinta de fibra de vidrio o mediante un dispositivo de sujeción mecánica que no cause daños a la cinta calentadora.

XtremeFLEX® Cintas y cables calentadores

INSTRUCCIONES DE FUNCIONAMIENTO

1. El calentador no debe operarse sin un dispositivo de control de temperature.

2. Durante el funcionamiento, verifique el calentador de manera regular para asegurarse de que la temperatura o la potencia calorífica sean apropiadas.

3. Desconectar cuando no esté en uso.

B.) Instalación incorrecta:

Cinta calentadora colgando libremente de

la superficie

C.) Instalación incorrecta:

Cinta calentadora superpuesta sobre sí

misma

Paso 3

Cómo conectar su cinta calentadora a un suministro eléctrico:

ADVERTENCIA: Su calentador ha sido diseñado para funcionar con una tensión específica. Consulte la

etiqueta del calentador para obtener información sobre la tensión y potencia de funcionamiento adecuadas. No utilizar el calentador en la configuración especificada podría provocar un recalentamiento de la cinta calentadora o de la superficie a calentar, o producir lesiones personales. También considere que un suministro de tensión demasiado bajo provocará un bajo calentamiento.

Todas las conexiones eléctricas deben ser realizadas por personal cualificado y de conformidad con todos los códigos y reglamentos aplicables.

1. El calentador no debe usarse sin un dispositivo de control de temperatura.

Las cintas de calefacción de la serie RKP se fabrican con una temperatura integrada con un dispositivo de control de temperatura incorporado. Este dispositivo de control de temperatura está diseñado para operar el calentador a una temperatura predeterminada.

1.Modelos RKP1A, RKP2A: 21°C (70°F)

2.Modelos RKP1B, RKP2B: 49°C (120°F)

2. Asegúrese de que el calentador esté protegido por un interruptor automático o fusible de tamaño adecuado.

3. Es sumamente recomendable y puede ser necesaria la utilización de un interruptor de circuito de fallos con conexión a tierra.

4A. Si la cinta calentadora se suministra con un enchufe:

Enchufe el cable de alimentación en un controlador apropiado o fuente de alimentación.

4B. Si la cinta calentadora no se suministra con un enchufe:

Los dos cables (del mismo color) deben conectarse directamente al suministro eléctrico (o al dispositivo de control de temperatura), a través de una caja de conexiones, o a un conector que esté acoplado a un receptáculo conectado al suministro eléctrico. Las cintas calentadoras XtremeFLEX están polarizadas, permitiendo que cualquiera de los dos cables pueda ser conectado al neutro o al caliente. En el caso de la serie BIH-G o BS0-G, el tercer cable, designado con el color verde (o con franjas verdes), debe estar conectado a tierra.

de BriskHeat no

El calefactor no incluye un dispositivo de seguridad para temperaturas altas y es posible que en determinadas condiciones supere la temperatura máxima indicada. Se requiere supervisión constante cuando se acerque al límite de temperatura de este dispositivo. No utilice el calefactor si ha superado la temperatura de exposición máxima indicada.

INSTRUCCIONES DE MANTENIMIENTO

Cualquier persona que lea y comprenda estas instrucciones está cualificada para realizar el mantenimiento de este calefactor.

Mantenimiento:

 Todo el mantenimiento se debe realizar después de que el calefactor se enfríe a temperatura ambiente y

esté desconectado de la corriente.

 Este producto se debe inspeccionar antes de la instalación y al menos cada 3 meses durante el uso.

 La suciedad, el aceite, la grasa u otros materiales extraños pueden limpiarse con un trapo húmedo y

productos de limpieza domésticos no corrosivos.

 No intente reparar un calefactor dañado.

Inspección:

 La inspección se debe realizar después de que el calefactor se enfríe a temperatura ambiente y esté

desconectado de la corriente.

 El elemento de calefacción debe estar libre de cortes, grietas o perforaciones.

 Los cables de alimentación no deben presentar cortes visibles en su aislamiento.

 El calefactor debe estar libre de suciedad acumulada, aceite, grasa u otros materiales extraños.

Almacenamiento:

 Este producto debe almacenarse a temperatura ambiente con menos del 80% de humedad relativa.

Eliminación:

 Este producto no contiene sustancias peligrosas y se puede eliminar junto con los residuos domésticos.

Page 9

XtremeFLEX® Cintas y cables calentadores

PROCEDIMIENTOS DE EMERGENCIA

Lea y comprenda estos procedimientos antes de usar este calefactor. Desconecte la alimentación del calefactor en caso de emergencia.

Descarga eléctrica:

 No toque a la persona lesionada mientras esté en contacto con la corriente eléctrica.

 Llame al servicio de urgencias local si la persona lesionada presenta quemaduras graves, está

desorientada, tiene dificultad para respirar, un ritmo cardíaco anormal, sufre un paro cardíaco, siente dolor muscular y contracciones, convulsiones o está inconsciente.

Quemaduras superficiales:

 Mantenga el área quemada bajo agua corriente fresca entre 10 y 15 minutos.

 Quite los anillos u otros elementos ajustados del área quemada.

Quemadura serias:

 Llame al servicio de urgencias local.

 Proteja a la persona de otros daños.

 Quite los anillos u otros elementos ajustados del área quemada.

 Controle la respiración y realice procedimientos de primeros auxilios si es necesario.

Incendios:

 Llame al servicio de urgencias local.

 Si es seguro, use un extintor de incendios para apagar el fuego; de lo contrario, evacúe el lugar hasta una

distancia segura y espere a que llegue la ayuda.

 Este calefactor está hecho de material que no produce llama, pero se puede encender cerca de

materiales combustibles.

INFORMACIÓN SOBRE LA GARANTÍA

BriskHeat concede una garantía al comprador original del producto durante un periodo de dieciocho (18) meses desde la fecha del envío o doce (12) meses desde la fecha de instalación, la que llegue antes. La obligación y remedio exclusivo de BriskHeat, sujetos a esta garantía, estarán limitados a la reparación o sustitución, a discreción de BriskHeat, de cualquier pieza del producto que se haya demostrado estar defectuosa en las condiciones de uso y servicio establecidas, después de una inspección realizada por BriskHeat y de que BriskHeat haya determinado que está defectuosa. Los detalles completos de la garantía están disponibles en línea en www.briskheat.com o mediante llamada telefónica al 1-800-848-7673 (línea gratuita, en EE. UU./ Canadá) o 1-614-294-3376 (en todo el mundo).

GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS

Lea esta guía antes de ponerse en contacto con BriskHeat®. Esta guía está diseñada para responder las preguntas más frecuentes. Si no puede identificar el problema o necesita más ayuda, póngase en contacto con el distribuidor/representante local o con la fábrica de BriskHeat al: 1-800-848-7673,614-294-3376, o a través de [email protected].

PROBLEMA SOLUCIONES

El calefactor no se enciende.

La llave térmica y el disyuntor saltan.

Compruebe que el calefactor esté conectado al voltaje adecuado.

Compruebe que el controlador no esté en la posición de apagado (off).

Compruebe que el disyuntor sea el adecuado para la carga eléctrica indicada en la etiqueta del calefactor.

Revise el calefactor para encontrar partes dañadas (consulte el procedimiento de inspección).

Revise las terminaciones del cableado (solo personal cualificado).

Oficina central:

4800 Hilton Corporate Dr.

Columbus, OH 43232, EE.UU.

Teléfono gratuito: 800-848-7673

Teléfono: 614-294-3376

Fax: 614-294-3807

Correo electrónico: [email protected]

Apartado de correos Casilla 420124

44275 Dortmund, Alemania

Europa:

Page 10

French (Français)

Rubans et cordons chauffants XtremeFLEX

TABLE DES MATIÈRES

Introduction .............................................................................................................................................................20

Applications ............................................................................................................................................................20

Homologations .......................................................................................................................................................20

Consignes de sécurité importantes ........................................................................................................................21

Spécifications .........................................................................................................................................................22

Consignes d'installation ..........................................................................................................................................23

Consignes d'utilisation ............................................................................................................................................25

Consignes d’entretien .............................................................................................................................................25

Procédures d’urgence ............................................................................................................................................26

Guide de dépannage ..............................................................................................................................................26

Renseignements sur la garantie.............................................................................................................................27

INTRODUCTION

Nous vous remercions d'avoir acheté des chauffants BriskHeat XtremeFLEX®. Le réchauffeur a été fabriqué pour durer longtemps et offrir un service efficace dans un souci de commodité, de fiabilité et de sécurité. Pour plus d'informations à ce sujet ou concernant d'autres produits BriskHeat, contactez votre distributeur BriskHeat local ou contactez-nous gratuitement au 1-800-848-7673 (États-Unis / Canada uniquement) ou au 614-294-3376.

APPLICATIONS

Applications prévues :  Chauffage général de surfaces planes ou courbes

Applications interdites :

 Submergé dans un liquide

 Installations permanentes

 Chauffage de locaux

Rubans et cordons chauffants

Mode d’emploi

Vous devez lire et assimiler ce manuel avant d’installer et utiliser ce produit, ou intervenir dessus. Une mauvaise compréhension de ces instructions pourrait entraîner un accident avec des blessures graves voire mortelles.

Conservez ces instructions comme reference ultérieure.

HOMOLOGATIONS

2014/35/UE (Directive sur la Faible Tension) IEC 60519-1:2015, 60519-2:2006 2011/65/UE (Directive RoHS 2)

BS0, BS0-G, RKF, RKP, BIHE, BWHE

BS0, BS0-G

Page 11

Rubans et cordons chauffants XtremeFLEX

CONSIGNES DE SÉCURITÉ IMPORTANTES

Dangers immédiats qui ENTRAÎNERONT des blessures graves,

SYMBOLE D’AVERTISSEMENT

DE SÉCURITÉ

Ce symbole attire votre att ention sur des instructions qui touchent à votre sécurité. Il signale d’im portantes mesures de sécurité. Il signif ie

« ATTENTION ! Soyez vigilant ! Vot re sécurité en dépend ! »

Lisez le message qui suit et soyez conscient du risque de blessure ou de mort.

Une personne n'ayant pas l u et compris toutes les consignes d’utilisation n’est PA S qualifiée pour utiliser ce produit.

  N'immergez ou n'aspergez aucun des composants du

système avec du liquide.

 Gardez les matières volatiles ou combustibles à l'écart du

système de régulation et de chauffage en cours d'utilisation.

 Gardez les objets métalliques pointus à l'écart du système

de régulation et de chauffage.

 Utilisez le système de régulation et de chauffage

uniquement dans les endroits approuvés.

 Ne modifiez pas ce produit. Toute modification annulera la

garantie.

Le non-respect de ces a vertissements pourrait entraîner un choc électrique, un risque d’i ncendie ou des blessures.

L’utilisateur final doit se conformer à ce qui suit :

  Seul un personnel compétent est autorisé à brancher le

câblage électrique.

 Le câblage électrique doit respecter les codes

d'électricité locaux.

 La personne qui effectue l’installation/le câblage définitifs

doit être qualifiée pour ce travail.

 Il incombe à l'utilisateur final de fournir un dispositif de

déconnexion approprié.

 Il incombe à l’utilisateur final de fournir un dispositif de

protection électrique approprié. Nous vous recommandons vivement d’utiliser un disjoncteur -détecteur de fuites à la terre.

Le non-respect de ces avertissements pourrait entraîner des blessures ou endommager le réchauffeur.

DANGER

AVERTISSEMENT

Risques ou pratiques dan gereuses SUSCEPTIBLES d’entraîner des

 Inspecter tous les composants avant utilisation

 Ne jamais toucher le réchauffeur alors qu'il est en

 Conçu pour être utilisé sur des surfaces métalliques.

 Ne pas enrouler le réchauffeur sur lui-même.  Si le réchauffeur est sale (déversement, corps étranger),

 Ne jamais utiliser un réchauffeur sans un dissipateur de

 Ne pas utiliser le réchauffeur à une température supérieure

 Fixer le réchauffeur au dispositif à chauffer en utilisant

 Ne pas utiliser le système de régulation et de chauffage si

 Ne pas réparer un système de régulation et de chauffage

 Ne pas écraser ou exercer une force intense sur les

 Débrancher le système de régulation et de chauffage

Le non-respect de ces a vertissements pourrait entraîner des blessures ou endommager l e réchauffeur.

DANGER

voire mortelles.

AVERTISSEMENT

blessures graves, voire m ortelles.

MISE EN GARDE

blessures légères ou des d égâts matériels.

MISE EN GARDE

(voir page 9).

fonctionnement ; débrancher toujours le r échauffeur de la source d’alimentation, puis le laisser refroidir avant de le manipuler.

Ne pas utiliser sur des surfaces en plastique.

le débrancher la source d’alimentation et le laisser refroidir, puis le nettoyer.

chaleur approprié (le dispositif chauffé est considéré comme un dissipateur de chaleur).

à la température nominale.

uniquement les méthodes approuvées.

un composant est endommagé.

s'il est endommagé ou défectueux.

composants du système, y compris les cordons.

lorsqu'il n'est pas utilisé.

(1.3 W/cm²)

Rayon de courbure minimum

1/4’’ (6 mm)

Rayon de courbure minimum

Température maximale

d’exposition

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Réutilisable à 842°F (450°C)

Installation unique 1400°F

(760°C)

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Réutilisable à 842°F (450°C)

Installation unique 1400°F

(760°C)

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Température maximale

d’exposition

Température maximale

d’exposition

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Réutilisable à 572°F (300°C)

Installation unique 932°F

(500°C)

Élément

Protection

Humidité maximale

95% IP5X

95% IP5X 

95% IP5X

Humidité maximale

95%

Humidité maximale

95% IP5X

chauffant

contre la

mis à la

pénétration

Protection

pénétration

Protection

pénétration

terre



Élément

chauffant

contre la

mis à la

terre

IP54 

Élément

chauffant

contre la

mis à la

terre

Résistant à l’humidité et aux produits

chimiques

Résistant à l’humidité et aux produits

chimiques



Résistant à l’humidité et aux produits

chimiques

SPÉCIFICATIONS

Modèles à

ruban de

BIH *

BIH-G *

BIHE * Standard: 8.6 W/in² (1.3 W/cm²) 1/4’’ (6 mm)

BWH *

BWH-D * 13.1 W/in² (2.0 W/cm²)

BWHE *

B00 * 8.6 W/in² (1.3 W/cm²) 1/8’’ (3 mm)

BW0 * 13.1 W/in² (2.0 W/cm²) 1/8’ ’ (3 mm)

IFG * 6.0 W/in² (0.9 W/cm²) 1/ 8’’ (3 mm) 900°F (482°C) 95% IP5X

Modèles à

ruban de

silicone

BS0-G 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54  

Modèles à cordon de

HTC* 21 W/ft (69 W/m) 1/ 8” (3mm)

HWC* 60 W/ft (197 W/m) 1/8” (3mm)

Densité de puissance max

tissu

Standard: 8.6 W/in²

Large: 5.1 W/in² (0.8 W/cm²)

9.6 W/in² (1.5 W/cm²) 1/4’’ (6 mm ) 482°F (250°C) 95% IP5X

Standard: 13.1 W/in² (2.0 W/cm²)



Large: 7.7 W/in² (11.2 W/cm²)

Standard: 13.1 W/in² (2.0 W/cm²)

Large: 7.7 W/in² (1.2 W/cm²)

Densité de puissance max

BS0 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

ISR 3.0 W/in² (0.5 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

RKF 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54

RKP 1. 0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54

Densité de puissance max

tissu

Contrôle de la

température

intégré

Contrôle de la

température

intégré





Contrôle de la

température

intégré

* Modèles conçus pour une utilisation en intérieur ou en laboratoire uniquement. Non conçu pour une utilisation à l'extérieur.

Page 12

Rubans et cordons chauffants XtremeFLEX

CONSIGNES D'INSTALLATION

Le non-respect de ces instructions risque d’occasionner un accident et des blessures graves, voire mortelles.

Exigences :

 Les connexions électriques doivent être effectuées par des personnes compétentes.

 Aucun outil ni équipement de protection particuliers ne sont nécessaires pour manipuler ce produit (des

applications ou des surfaces spécifiques peuvent nécessiter un équipement de protection).

 Plage de températures de l’installation : -60°F à 131°F (-51°C à 55°C).

 Dégagement de 7.5 cm requis autour de la cuve pendant l'installation.

 La tension et la fréquence doivent s'élever à +/- 10 % de la valeur indiquée sur l’étiquette du produit.

 Si le réchauffeur n'est pas relié à la terre, il doit être monté sur une surface reliée à la terre ou un écran

conducteur relié à la terre doit être placé entre le radiateur et la surface.

Préparation de la surface :

Toujours installer le réchauffeur sur une surface plane, assurant ainsi un fonctionnement optimal et une plus longue durée de vie. Des débris et des résidus se trouvant sur la surface risquent d’endommager le réchauffeur, mais aussi de diminuer son efficacité en réduisant le transfert de chaleur entre la surface et le réchauffeur.

 Éliminez ou évitez tout contact avec des bords tranchants, comme des coins rugueux, des débris de

soudure, des boulons exposés, etc.

 Éliminez ou évitez tout contact avec la rouille, les autocollants ou d'autres revêtements.

 Essuyer l’huile, l’humidité, le gel ou autres liquides.

Installation:

Étape 1

Enlevez le réchauffeur de la boîte. Inspectez le réchauffeur. Ne l'utilisez pas s'il est déchiré ou endommagé.

Étape 2

Installation du ruban chauffant : le ruban chauffant flexible peut être installé sur ou surface plane ou courbe. Sur une surface plane, couchez le ruban chauffant sur la surface à chauffer. Sur une surface courbe, enroulez le ruban chauffant sur la surface à chauffer (A). Un côté entier du ruban chauffant doit être en contact sur toute sa longueur avec la surface.

S’assurer que le ruban chauffant n’est pas entortillé, tordu et qu’aucune partie ne pend librement de la surface (B). Ne pas faire se superposer le ruban chauffant (C).

Attacher le ruban chauffant à la surface à l’aide d’un ruban d’aluminium, d’un ruban en fibres de verre ou de pinces mécaniques qui ne l’endommageront pas.

B) Installation incorrecte:

Le ruban chauffant pend librement de la

surface.

Rubans et cordons chauffants XtremeFLEX

C) Installation incorrecte:

Une partie du ruban chauffant en

chevauche une autre.

Étape 3

Brancher le ruban chauffant à une source de courant :

AVERTISSEMENT : l’élément chauffant est conçu pour fonctionner à une tension spécifique. Consulter

l’étiquette sur l’élément chauffant pour en connaître la tension et la puissance correctes de fonctionnement. Ne pas faire fonctionner l’élément chauffant à la tension indiquée peut provoquer la surchauffe de la couverture chauffante, de la surface chauffée ou des blessures. Il faut également noter qu’une tension trop faible résulte en un chauffage insuffisant.

Toutes les connexions électriques doivent être réalisées par un personnel qualifié et conformément aux codes et réglementations en vigueur.

1. L’appareil de chauffage ne doit pas fonctionner sans dispositif de contrôle de la température.

Les rubans chauffants de la série RKP sont fabriqués avec une température intégrée avec un dispositif de contrôle de la température intégré. Ce dispositif de contrôle de la température est conçu pour faire fonctionner le chauffage à une température préréglée.

Modèles RKP1A, RKP2A: 70°F (21°C)

Modèles RKP1B, RKP2B: 120°F (49°C)

2. S’assurer que l’élément chauffant est protégé par un disjoncteur ou un fusible de taille appropriée.

3. Il est fortement recommandé et parfois nécessaire d’utiliser un disjoncteur-détecteur de fuite à la terre.

4A. Si le ruban chauffant est équipé d’une fiche :

Branchez le cordon d'alimentation dans le contrôleur ou l'alimentation électrique appropriée.

4B. Si le ruban chauffant n’est pas équipé d’une fiche :

deux fils (de la même couleur) doivent être branchés à la source de courant (ou à l’appareil de contrôle de la température) soit directement, soit à travers une boîte de jonction ou à un connecteur relié par une prise à la source de courant. Les rubans chauffants XtremeFLEX que chaque fil peut être branché au conducteur neutre ou à une entrée de courant. Pour les séries BIH-G et BS0-G, le troisième fil, de couleur verte (ou avec une bande verte), doit être branché à la terre.

BriskHeat sont non polarisés, de sorte

A.) Installation correcte

Page 13

Rubans et cordons chauffants XtremeFLEX

CONSIGNES D'UTILISATION

1. L'appareil de chauffage ne doit pas être utilisé sans un dispositif de contrôle de la température.

3. Pendant le fonctionnement, vérifiez souvent la température / puissance thermique du réchauffeur.

4. Débranchez-le lorsqu'il n'est pas utilisé.

Ce réchauffeur n'est pas équipé d'un dispositif de sécurité en cas de température excessive et, dans certaines conditions, il est possible qu'il dépasse sa température nominale maximale. Une supervision constante est exigée lorsque cet appareil approche sa température limite. N'utilisez pas un réchauffeur qui a dépassé sa température nominale maximale.

CONSIGNES D’ENTRETIEN

Quiconque lit et comprend ces instructions est qualifié pour l’entretien de ce réchauffeur.

Entretien :

 L’entretien doit être effectué après refroidissement du réchauffeur (à la température ambiante) et sa mise

hors tension.

 Ce produit doit être examiné avant l’installation, puis tous les 3 mois ou moins pendant son utilisation.

 Essuyez la saleté, l’huile, la graisse ou autre corps étranger avec un chiffon humide et des produits de

nettoyage domestiques doux.

 Ne tentez pas de réparer un réchauffeur endommagé.

Inspection :

 L’inspection doit être effectuée après refroidissement du réchauffeur (à la température ambiante) et sa

mise hors tension.

 L'élément chauffant doit être intact (aucune coupure, fissure, ni perforation).

 L’isolant des fils d'alimentation doit également être intact (aucune rupture).

 Le réchauffeur doit être propre (aucune accumulation de saleté, d’huile, de graisse ou d’autre corps

étranger).

Entreposage :

 Ce produit doit être entreposé à température ambiante dans un milieu dont l'humidité relative est

inférieure à 80 %.

Mise au rebut :

 Ce produit ne contient aucune substance dangereuse et peut donc être jeté avec les ordures ménagères.

Rubans et cordons chauffants XtremeFLEX

PROCÉDURES D’URGENCE

Veillez à bien lire et comprendre ces instructions avant d’utiliser ce réchauffeur. En cas d'urgence, mettez le réchauffeur hors tension.

Choc électrique :

 Ne touchez par la personne blessée alors qu’elle est en contact avec le courant électrique.

 Appelez les services d'urgence locaux si la personne blessée présente les lésions/troubles suivants :

graves brûlures, confusion, respiration difficile, problèmes de rythme cardiaque, arrêt cardiaque, douleur et contractions musculaires, convulsions, perte de conscience.

Brûlures légères :

 Faites couler de l’eau fraîche sur la zone brûlée pendant 10 à 15 minutes.

 Enlevez les bagues et autres articles serrés de la zone brûlée.

Brûlures importantes :

 Appelez les services d'urgence locaux.

 Veillez à ce que la victime ne subisse pas d’autres blessures.

 Enlevez les bagues et autres articles serrés de la zone brûlée.

 Surveillez la respiration et administrez au besoin une réanimation cardiorespiratoire.

Incendie :

 Appelez les services d'urgence locaux.

 Si cette action ne présente pas de danger, prenez un extincteur et éteignez le foyer d’incendie ; sinon,

évacuez les lieux et attendez à une distance sûre l’arrivée des secours.

 Le matériau du réchauffeur est ininflammable, mais il pourrait enflammer une matière combustible se

trouvant à proximité.

GUIDE DE DÉPANNAGE

Veuillez lire ce guide avant de faire appel à BriskHeat®. Ce guide est conçu pour répondre aux questions les plus courantes. Si vous ne pouvez cerner le problème et avez besoin d’une aide supplémentaire, contactez votre distributeur/représentant local ou l'usine BriskHeat au : 1-800-848-7673, 614-294-3376 ou à [email protected].

PROBLÈME SOLUTION(S)

Le réchauffeur ne se met pas en marche.

Le disjoncteur ou DDFT se déclenche.

Vérifiez la tension alimentant le réchauffeur.

Vérifiez que le régulateur ne se trouve pas en position d'arrêt.

Vérifiez que l'intensité nominale du disjoncteur convient aux exigences actuelles indiquées sur l'étiquette du réchauffeur.

Vérifiez que le réchauffeur n'est pas endommagé (voir la procédure d'inspection).

Inspectez l'extrémité du câblage (personnel qualifié uniquement).

Page 14

Rubans et cordons chauffants XtremeFLEX

INFORMATIONS SUR LA GARANTIE

BriskHeat Corporation offre une garantie à l'acheteur original pour une période de dix-huit (18) mois à compter de la date d'expédition ou de douze (12) mois à compter de la date d'installation, selon la première éventualité. Les seules obligations de BriskHeat et les seuls recours possibles se limitent à la réparation ou au remplacement, au choix de BriskHeat, de toute pièce de l'appareil qui s'est avérée être défectueuse dans le cadre des conditions d'utilisation et d'entretien définies après examen de BriskHeat. Les détails complets concernant cette garantie peuvent être obtenus en ligne sur le site www.briskheat.com ou en appelant le 1-800-848-7673 (appel gratuit aux États-Unis ou au Canada) ou le 1-614-294-2376 pour le reste du monde.

German (Deutsch)

Siège social :

4800 Hilton Corporate Dr.

Columbus, OH 43232, États-Unis

Numéro gratuit : 800-848-7673

Téléphone : 614-294-3376

E-mail : [email protected]

Fax : 614-294-3807

Europe :

Boîte postale 420124

44275 Dortmund, Allemagne

Heizbänder und -kabel

Bedienungsanleitung

Sie müssen vor der Installation, Bedienung oder Wartung dieses Produkts den Inhalt dieses Handbuchs lesen und verstehen. Mangelndes Verständnis dieser Anweisungen kann zu einem Unfall mit schweren oder tödlichen Verletzungen führen.

Bewahren Sie diese Anleitungen zum zukünftigen Nachschlagen auf.

Page 15

XtremeFLEX® Heizbänder und -kabel

INHALTSVERZEICHNIS

Einführung ..............................................................................................................................................................29

Anwendungen ........................................................................................................................................................29

Genehmigungen .....................................................................................................................................................29

Wichtige Sicherheitsanweisungen ..........................................................................................................................30

Spezifikationen .......................................................................................................................................................31

Montageanweisungen ............................................................................................................................................32

Betriebsanleitung ....................................................................................................................................................34

Wartungsanweisungen ...........................................................................................................................................34

Notfallmaßnahmen .................................................................................................................................................35

Fehlersuchanleitung ...............................................................................................................................................35

Garantieinformationen ............................................................................................................................................36

EINFÜHRUNG

Vielen Dank für den Kauf eines BriskHeat XtremeFLEX® Heizgeräts. Ihre Heizung ist dazu ausgelegt eine lange und effiziente Lebensdauer für Betrieb, Zuverlässigkeit und Sicherheit zu gewähren. Für zusätzliche Informationen hierzu oder anderer BriskHeat Produkte wenden Sie sich bitte an Ihren örtlichen BriskHeat Lieferanten, oder rufen Sie uns gebührenfrei (USA/Kanada ausschließlich) an unter der Nummer 1-800-848-7673 oder 614-294-3376.

ANWENDUNGEN

Beabsichtigte Anwendungen:  Allgemeine Zweckheizung für ebene oder

gebogene Oberflächen.

Verbotene Anwendungen:

 In Flüssigkeit eingetaucht

 Beständige Installationen

 Raumheizung

GENEHMIGUNGEN

2014/35/EU (Nieder Spannung Srichtlinie) IEC 60519-1:2015, 60519-2:2006 2011/65/EU (RoHS 2 Richtlinie)

BS0, BS0-G, RKF, RKP, BIHE, BWHE

WICHTIGE SICHERHEITSANWEISUNGEN

SICHERHEITSWARNSYMBOL

Das oben abgebildete S ymbo l wird verwendet, um auf Anweisungen hinzuweisen, die Ihre p ersönliche Sicherheit betreffen. Es macht auf wichtige Sicherheits vorkehrungen aufmerksam. Bedeutet

„ACHTUNG! Seien Sie wach sam! Ihre persönliche Sicherheit steht auf dem Spiel!“ Lesen Sie die nachstehende Nachricht und seien S ie

sich der Möglichkeit v on Verletzungen oder Tod bewusst.

Personen, die nicht die g esamte Bedienungsanleitung gelesen und verstanden haben, sind nicht für die Bedienung des

 Keine der Komponenten des System s in Flüssigkeit legen

oder mit Flüssigkeit besprühen.

 Flüchtige oder brennbare Stoff e vom Regel- und

Heizsystem fernhalten, während diese in Verwendung sind.

 Scharfe und spitze Metallobjek te von Regel- und

Heizsystem fernhalten.

 Regel- und Heizsystem nur an zulässigen Orten verwenden.  Das Produkt keinen Änderungen unt erziehen. Bei

Änderungen erlischt die Garantie.

Die Nichtbeachtung dieser Warnhinweise kann zu einem elektrischen Schlag, zu Brandgefahr und Verletzungen führen.

Der Endbenutzer hat folgendes zu beachten:

 Nur qua lifiziertes Personal darf die elektrische Verdrahtung

vornehmen.

 Die gesamte elektrische Verdrahtung mus s den vor Ort

geltenden Vorschriften für Elektri zität entsprechen.

 Die Person, die die endgültige Installation/ Verdrahtung

vornimmt, muss für diese Arbeit qua lifiziert sein.

 Der En dbenutzer ist dafür verantwortlich, eine geeignete

Trennvorrichtung bereitzustellen.

 Der En dbenutzer ist dafür verantwortlich, eine geeignete

elektrische Schutzeinrichtung ber eitzustellen. Es wird dringend empfohlen, einen FI-Schut zschalter zu verwenden.

Die Nichtbeachtung dieser Warnhinweise kann zu Verletzungen oder zur Beschädigung des Heizgeräts führen.

GEFAHR

WARNUNG

Gefahren oder unsichere Praktiken, die zu schweren Verletzungen

 Alle Teile vor der Verwendung überpr üfen (siehe Seite 9).  Die Heizung nie handhaben, wenn sie in Betrieb ist; vor

 Für die Verwendung von Metalloberflächen ausgelegt.

 Die Heizung nicht zusammenfalten.  Bei Verschütten von Fremdstoffen auf die He izung, trennen

 Die Heizung nie ohne geeigneten Kühlkörper betreiben (das

 Die Heizung nicht über den Nenntem peraturwert erhitzen.  Die Heizung nur mit zugelassenen Methoden an der

 Das Regel- und Heizsystem nicht ver wenden, wenn

 Reparieren Sie beschädigte oder k aputte Regel- und

 Keine Komponenten des System s, einschließlich

 Trennen Sie das Regel- und Heizsystem von der

Die Nichtbeachtung dieser Warnhinweise kann zu Verletzungen oder zur Beschädigung des H eizgeräts führen.

GEFAHR

Unmittelbare Gefahren, di e AUF JEDEN FALL zu schweren

Verletzungen oder zum T od führen.

oder zum Tod führen KÖNNEN.

Gefahren oder unsicher e Praktiken, die zu leichten Verletzungen

dem Handhaben die Heizung immer von d er Stromquelle trennen und abkühlen lassen.

Keine Kunststoffoberflächen verwenden.

Sie sie von der Stromquelle trennen und reinigen Sie die Heizung nachdem diese abgekühlt ist.

zu erhitzende Gerät wird als Kühlkörper betrachtet).

Vorrichtung befestigen.

Komponenten beschädigt sind.

Heizsysteme nicht.

Kabelanordnung, zusammendrücken oder starker Belastung aussetzen.

Stromversorgung, wenn es nicht ver wendet wird.

WARNUNG

VORSICHT

führen KÖNNEN.

VORSICHT

BS0, BS0-G

Page 16

XtremeFLEX® Heizbänder und -kabel

SPEZIFIKATIONEN

Geerdete

Maximale

Luftfeuchtigk

Schutza

eit

95% IP5X

95% IP5X 

95% IP5X

95% IP5X 

95% IP5X

Maximale

Schutza

eit

95%

IP54

95%

IP54

Maximale

Schutza

eit

95% IP5X

(1.3 W/cm²)

Mindestbie

geradius

1/4’’ (6 mm)

1/8’’ (3 mm)

Mindestbie

geradius

Mindestbie

geradius

Maximale

Temperaturbelastung

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Wiederverwendbare

842°F (450°C)

Einzelinstallation 1400°F

(760°C)

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Wiederverwendbare

842°F (450°C)

Einzelinstallation 1400°F

(760°C)

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Maximale

Temperaturbelastung

Maximale

Temperaturbelastung

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Wiederverwendbare

572°F (300°C)

Einzelinstallation 932°F

(500°C)

Stoffbandmodell

BIH *

BIH-G *

BIHE * Standard: 8.6 W/in² (1.3 W/cm²)

BWH *

BWH-D * 13.1 W/i n² (2.0 W/cm²)

BWHE *

B00 * 8.6 W/in² (1.3 W/cm²)

BW0 * 13.1 W/in² (2.0 W/cm²)

IFG * 6.0 W/in² (0.9 W/cm²) 1/8’’ (3 mm) 900°F (482°C) 95% IP5X

Silikonbandmod

elle

BS0 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

BS0-G 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54

ISR 3.0 W/in² (0.5 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

RKF 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54 

RKP 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54 

Stoffkabelmodell

HTC* 21 W/ft (69 W/m) 1/8” (3mm)

HWC* 60 W/ft (197 W/m) 1/8” (3mm)

Standard: 8.6 W/in²

Standard: 13.1 W/in² (2.0 W/cm²)



Breite: 7.7 W/in² (11.2 W/cm²)

Standard: 13.1 W/in² (2.0 W/cm²)

Maximale Leistungsdichte

Breite: 5.1 W/in² (0.8 W/cm²)

9.6 W/in² (1.5 W/cm²) 1/4’’ (6 mm) 482°F (250°C) 95% IP5X

Breite: 7.7 W/in² (1.2 W/cm²)

Maximale Leistungsdichte

* Modelle sind nur für den Gebrauch in Innenräumen oder Laboren vorgesehen. Für den Außeneinsatz nicht geeignet.

Heizelem

ent



Geerdete

Heizelem

ent

 

Geerdete

Heizelem

ent

Feuchtigkei

ts- und

chemikalien

beständig

Feuchtigkei

ts- und

chemikalien

beständig



Feuchtigkei

ts- und

chemikalien

beständig

Eingebaute

Temperaturk

ontrolle

Eingebaute

Temperaturk

ontrolle

Eingebaute

Temperaturk

ontrolle

MONTAGEANWEISUNGEN

Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden, Verletzungen oder zum Tod führen.





Anforderungen:

 Elektrische Anschlüsse müssen von qualifizierten Personen durchgeführt werden.

 Zur Handhabung dieses Produkts sind weder Spezialwerkzeuge noch eine Schutzausrüstung erforderlich

(spezifische Anwendungen oder Oberflächen können die Benutzung einer Schutzausrüstung erfordern).

 Installationstemperaturbereich: -60°F bis 131°F (-51°C bis 55°C).

 Während der Installation ist rund um den Behälter ein Freiraum von 3" (7,5cm) erforderlich.

 Die Spannung und die Frequenz müssen innerhalb +/- 10% des auf dem Produktetikett angegebenen

Werts liegen.

 Wenn die Heizung nicht geerdet ist, muss sie auf einer geerdeten Oberfläche montiert werden, oder es

muss eine leitfähig geerdete Abschirmung zwischen die Heizung und die Oberfläche gelegt werden.

Oberflächenvorbereitung:

Installieren Sie Ihre Heizung immer auf einer sauberen Oberfläche, um eine optimale Leistung und lange Lebensdauer sicherzustellen. Schmutz und Rückstände auf der Oberfläche können nicht nur die Heizung beschädigen, sondern die Leistungsfähigkeit der Heizung durch Verringerung der Wärmeübertragung zwischen der Oberfläche und der Heizung verringern.

 Entfernen oder vermeiden Sie jeden Kontakt mit scharfen Kanten, einschließlich spröden Ecken,

Schweißspritzern, freiliegenden Bolzen, usw.

 Entfernen oder vermeiden Sie jeden Kontakt mit Rost, Aufklebern oder anderen Belägen.

 Entfernen Sie Öl, Feuchtigkeit, Gel und andere Flüssigkeiten.

Installation:

Schritt 1

Nehmen Sie die Heizung aus der Kiste. Überprüfen Sie die Heizung auf sichtbare Beschädigungen. Bei Rissen oder Beschädigungen nicht anwenden.

Schritt 2

Installation Ihres Heizbandes: Das flexible Heizband kann sowohl auf einer flachen als auch auf einer

gebogenen Oberfläche installiert werden. Bei einer flachen Oberfläche legen Sie das Heizband auf die zu heizende Oberfläche. Bei einer gebogenen Oberfläche wickeln Sie das Heizband um die zu heizende Oberfläche (A). Die Länge der gesamten Seite des Heizbandes muss sich in vollständigem Kontakt mit der Oberfläche befinden.

A.) Korrekte Installation

Page 17

XtremeFLEX® Heizbänder und -kabel

Vergewissern Sie sich, dass das Band nicht geknickt oder verdreht ist und kein Teil des Bandes von der Oberfläche hängt (B). Das Heizband darf sich nicht überlappen (C).

Befestigen Sie das Heizband auf der Oberfläche mittels Aluminiumband, Glasfaserband, oder einer mechanischen Klemmvorrichtung, die keine Schäden am Heizband verursacht.

XtremeFLEX® Heizbänder und -kabel

BETRIEBSANLEITUNG

1. Der Heizer darf nicht ohne Temperiergerät betrieben warden.

2. Überprüfen Sie die Heizung während des Betriebs regelmäßig, um eine korrekte Temperatur-/Heizleistung sicherzustellen.

3. Trennen Sie die Verbindung bei Nichtgebrauch.

Die Heizung hat keine Temperatursicherung und kann unter bestimmten Bedingungen ihre Normtemperatur überschreiten. In der Nähe der Temperaturgrenze des Geräts ist eine kontinuierliche Überwachung notwendig. Verwenden Sie eine Heizung, die ihre Höchst belichtung temperatur überschritten hat, nicht mehr.

Heizband hängt lose von der Oberfläche

B.) Falsche Montage:

Schritt 3

Heizband an eine Stromversorgung anschließen:

WARNUNG: Ihr Heizgerät ist für den Betrieb unter einer bestimmten Netzspannung konzipiert. Siehe

dazu den Aufkleber auf dem Heizgerät, für Informationen zu Betriebsspannung und Wattleistung. Eine Nutzung des Heizgerätes außerhalb der angegebenen Leistungswerte kann den Heizer überheizen, die Oberfläche heiß werden lassen, oder zu Verletzungen führen. Außerdem ist zu beachten, dass eine zu niedrige Versorgungsspannung zur ungenügender Heizleistung führen kann.

Alle elektrischen Anschlüsse müssen von qualifiziertem Personal und in Übereinstimmung mit allen geltenden Vorschriften und Bestimmungen vorgenommen werden.

1. Das Heizer darf nicht ohne Temperaturregelgerät betrieben werden.

Die Heizbänder der RKP-Serie werden mit einer eingebauten Temperatur mit einem eingebauten Temperatursteuergerät hergestellt. Dieses Temperatursteuergerät ist dafür ausgelegt, das Heizgerät bei einer voreingestellten Temperatur zu betreiben.

Modelle RKP1A, RKP2A: 70°F (21° C)

Modelle RKP1B, RKP2B: 120°F (49° C)

2. Stellen Sie sicher, dass das Heizgerät durch einen entsprechend dimensionierten Schutzschalter oder eine Sicherung geschützt ist.

3. Die Verwendung eines Fehlerstromschutzschalters ist sehr zu empfehlen und vielleicht sogar erforderlich.

4A. Lieferung des Heizbandes mit Stecker:

Stecken Sie das Netzkabel in die entsprechende Steuerung oder Stromversorgung.

4B. Lieferung des Heizbandes ohne Stecker:

Zwei Drähte (gleichfarbig) müssen an der Temper regel einrichtung direkt oder über einen Steckverbinder angeschlossen werden, der mit einer Anschlussdose der Temperatur regelung verbunden ist. BriskHeat XtremeFLEX® Heizbänder sind nicht polarisiert, wodurch jeder Draht entweder an den Neutralleiter oder den stromführenden Leiter angeschlossen werden kann. Im Falle der Serien BIH-G oder BS0-G, sollte der dritte Draht, gekennzeichnet durch die Farbe Grün (oder einem grünen Streifen), mit der Masse verbunden werden.

C.) Falsche Montage:

Heizband überlappt sich

WARTUNGSANWEISUNGEN

Jede Person, die diese Anweisungen liest und versteht, darf die Wartung der Heizung vornehmen.

Wartung:

 Alle Wartungsarbeiten sind durchzuführen, nachdem die Heizung auf Umgebungstemperatur abgekühlt ist

und die Stromversorgung unterbrochen wurde.

 Dieses Produkt sollte vor der Installation und mindestens alle 3 Monate während der Benutzung

überprüft werden.

 Schmutz, Öl, Fett oder Fremdkörper können mit einem feuchten Tuch und milden Haushaltsreinigern

entfernt werden.

 Versuchen Sie nie eine beschädigte Heizung zu reparieren.

Überprüfung:

 Die gesamte Überprüfung ist durchzuführen, nachdem die Heizung auf Umgebungstemperatur abgekühlt

ist und die Stromversorgung unterbrochen wurde.

 Das Heizelement sollte keine Schnitte, Risse oder Stiche aufweisen.

 Die Stromleitungen sollten keine sichtbaren Bruchstellen in der Isolierung aufweisen.

 Die Heizung sollte keine Ansammlungen von Schmutz, Öl, Fett oder anderen Fremdkörpern aufweisen.

Lagerung:

 Das Produkt soll bei Raumtemperatur in einer Umgebung gelagert werden, in der die Luftfeuchtigkeit

keine 80% übersteigt.

Entsorgung:

 Dieses Produkt enthält keine Gefahrenstoffe und kann mit dem Hausmüll entsorgt werden.

Page 18

XtremeFLEX® Heizbänder und -kabel

NOTFALLMASSNAHMEN

Lesen und verstehen Sie diese Vorgänge vor der Benutzung der Heizung. Im Notfall das Heizgerät von der Stromversorgung trennen.

Elektroschock:

 Die verletzte Person nicht berühren, solange sie noch mit dem elektrischen Strom in Berührung ist.

 Rufen Sie Ihren lokalen Notfalldienst, wenn die verletzte Person folgendes aufweist: schwere

Verbrennungen, Verwirrung, Atembeschwerden, Herzrhythmus-Probleme, Herzstillstand, Muskelschmerzen und -kontraktionen, Schlaganfall oder Bewusstlosigkeit.

Leichte Verbrennungen:

 Die verbrannte Stelle 10-15 Minuten lang unter kaltes, fließendes Wasser halten.

 Ringe oder andere eng anliegende Gegenstände von der verbrannten Stelle entfernen.

Schwere Verbrennungen:

 Rufen Sie Ihren lokalen Notfalldienst.

 Schützen Sie die Person gegen weitere Schäden.

 Ringe oder andere eng anliegende Gegenstände von der verbrannten Stelle entfernen.

 Die Atmung überwachen und bei Bedarf künstliche Beatmung durchführen.

Feuer:

 Rufen Sie Ihren lokalen Notfalldienst.

 Wenn es gefahrlos möglich ist, nehmen Sie einen Feuerlöscher, um das Feuer zu löschen. Andernfalls

begeben Sie sich in sichere Entfernung, um auf Hilfe zu warten.

 Diese Heizung ist aus einem Werkstoff, der die Flammen nicht unterstützt, doch er kann brennbares

Material in der Nähe entzünden.

GARANTIEINFORMATION

BriskHeat gewährt dem ursprünglichen Käufer dieses Produkts Garantie für den Zeitraum von achtzehn (18) Monaten ab Versanddatum oder zwölf (12) Monaten ab Installationsdatum, je nachdem, was zuerst eintritt. Die Verpflichtung von BriskHeat und das ausschließliche Rechtsmittel gemäß dieser Garantie ist nach Wahl von BriskHeat auf die Reparatur oder den Ersatz für jegliche Teile des Produkts beschränkt, die sich unter vorgeschriebenen Verwendung und Wartung gemäß Prüfung durch BriskHeat als defekt erweisen und nachdem die Mängel durch BriskHeat festgestellt wurden. Internet unter www.briskheat.com oder indem Sie uns kontaktieren unter +1-800-848-7673 (gebührenfrei in U.S.A. und Kanada) oder unter +1-614-294-3376 (weltweit).

Die vollständigen Einzelheiten dieser Garantie erfahren Sie im

FEHLERSUCHANLEITUNG

Bitte lesen Sie diese Anleitung, bevor Sie BriskHeat® kontaktieren. Diese Anleitung ist dafür gedacht, die meist gestellten Fragen zu beantworten. Wenn Sie nicht in der Lage sind, das Problem zu identifizieren oder zusätzliche Hilfe brauchen, wenden Sie sich bitte an Ihren lokalen Lieferanten/Vertreter oder an die BriskHeat Fabrik unter: 1-800-848-7673,614-294-3376, oder [email protected].

PROBLEM LÖSUNG(EN)

Die Heizung lässt sich nicht anschalten.

Lasttrennschalter oder Auslösen de FISchutzschalters

Prüfen Sie, ob an der Heizung die richtige Spannung anliegt.

Stellen Sie sicher, dass der Regler nicht in der Position "Off" steht.

Überprüfen Sie, ob der Lasttrennschalter für die Strombedingungen ausgelegt ist, die auf dem Regleretikett angegeben sind.

Den Regler auf sichtbare Schäden überprüfen (siehe Überprüfungsverfahren).

Kabelanschlüsse überprüfen (nur durch qualifizierte Personen)

Firmensitz:

4800 Hilton Corporate Dr.

Columbus, OH 43232, USA.

Gebührenfrei: 800-848-7673

Telefon: 614-294-3376

Fax: 614-294-3807

E-Mail: [email protected]

Europa:

Postfach 420124

44275 Dortmund, Deutschland

Page 19

Italian (Italiano)

XtremeFLEX® Nastri e cavi scaldanti

INDICE

Introduzione ............................................................................................................................................................38

Applicazioni ............................................................................................................................................................38

Omologazioni .........................................................................................................................................................38

Importanti istruzioni di sicurezza ............................................................................................................................39

Specifiche tecniche ................................................................................................................................................40

Instruzioni di installazione ......................................................................................................................................41

Istruzioni d'uso ........................................................................................................................................................43

Istruzioni per la manutenzione ...............................................................................................................................43

Procedure di emergenza ........................................................................................................................................44

Guida alla risoluzione dei problemi ........................................................................................................................44

Informazioni sulla garanzia .....................................................................................................................................48

INTRODUZIONE

Grazie per aver acquistato il riscaldatore BriskHeat XtremeFLEX®. Il riscaldatore è progettato per durare a lungo e con efficienza: funzionalità, affidabilità e sicurezza sono le sue caratteristiche chiave. Per ulteriori informazioni su questo o altri prodotti BriskHeat potete contattare il vostro distributore BriskHeat verdi 1-800-848-7673 e 614-294-3376 (solo Stati Uniti e Canada).

locale o telefonare ai numeri

APPLICAZIONI

Applicazioni previste:  Riscaldamento generico su superfici piane o

ricurve

Applicazioni vietate:

 Immersione nei liquidi

 Installazioni permanenti

 Riscaldamento locali

OMOLOGAZIONI

Nastri e cavi scaldanti

Manuale d’istruzioni

Leggere e comprendere questo manuale prima di installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata comprensione di queste istruzioni potrebbe causare incidenti, causando lesioni gravi o mortali.

Conservare queste istruzioni per consultazioni future.

2014/35/UE (Direttiva Bassa Tensione) IEC 60519-1:2015, 60519-2:2006 2011/65/UE (Direttiva RoHS 2)

BS0, BS0-G, RKF, RKP, BIHE, BWHE

BS0, BS0-G

Page 20

XtremeFLEX® Nastri e cavi scaldanti

IMPORTANTI ISTRUZIONI DI SICUREZZA

SIMBOLO AVVISO DI

SICUREZZA

Il simbolo sopra riportat o serve a richiamare l’attenzione sulle istr uzioni relative alla sicurezza personale. Esso segnala importanti precauzioni di sicurezza. Significa “ATTENZIONE! Siate vigili! Ne va della vost ra sicurezza personale!” Leg gere il messaggio seguente e fare attenzione alla possibilità di lesio ni personali o morte.

Chiunque non abbia lett o e compreso tutte le istruzioni operative non è qualificato a usare q uesto prodotto.

 Non immergere alcuna parte del sistema né vaporizzare

liquidi sopra lo stesso.

 Mantenere i materiali volatili o combustibili lontani dal

sistema di controllo e riscaldamento quand o questo è in uso.

 Tenere gli oggetti metallici taglien ti lontani dal sistema di

controllo e riscaldamento.

 Utilizzare il sistema di controllo e riscaldamento soltanto nei

luoghi prescritti.

 Non modificare il prodotto. Eventuali modifiche

invalideranno la garanzia.

Il mancato rispetto delle presenti avvertenze potrebbe comportare scosse elettriche, risc hio di incendi e lesioni personali.

L’utilizzatore finale deve osservare quanto segue:

 Il cablaggio elettrico può essere effettuato soltanto da

personale qualificato.

 Tutti i cablaggi elettrici devono essere conformi alle

normative elettriche locali.

 La persona che effettua l’installazione/il cablaggio finale

deve essere qualificata per questo la voro.

 L’utilizzatore finale è respo nsabile della fornitura di un

idoneo dispositivo di disconnession e.

 L’utilizzatore finale è respo nsabile della fornitura di un

idoneo dispositivo di protezione e lettrica. Si raccomanda vivamente di utilizzare un interruttore differenziale.

La mancata osservanza delle presenti avv ertenze potrebbe comportare lesioni personali o dann i al riscaldatore.

PERICOLO

AVVERTENZA

 Ispezionare tutti i componenti prima dell'uso (vedere

 Non manipolare mai il riscaldatore m entre è in funzione;

 Progettato per l'uso su superf ici metalliche. Non utilizzare

 Non avvolgere il riscaldatore su se stesso.  Se si verificano delle perdite di materiale esterno sul

 Non utilizzare mai un riscaldatore senza l'idoneo dissipatore

 Non azionare il riscaldatore al di sopra del valore nominale

 Fissare il riscaldatore al dispositivo utilizzando soltanto i

 Non utilizzare il sistema di contr ollo e riscaldamento in caso

 Non riparare i sistemi di controllo e riscaldamento

 Non schiacciare né sottoporre alcun com ponente del

 Scollegare il sistema di controllo e riscaldamento quando

La mancata osservanza delle presenti avvertenze potrebbe comportare lesioni perso nali o danni al riscaldatore.

PERICOLO

Pericoli immediati che COMPORTERANNO gravi lesioni personali

Pericoli o pratiche non sicure che POTREBB ERO comportare

lesioni personali lievi o danni alle cose.

pagina 9).

scollegarlo sempre dalla fonte di alim entazione e lasciarlo raffreddare prima di maneggiarlo.

su superfici di plastica.

riscaldatore, scollegarlo dalla fonte di alimentazione e pulirlo dopo averlo lasciato raffreddare.

(si considera che il dispositivo riscaldato sia un dissipatore).

della temperatura.

metodi prescritti.

di danneggiamento di qualsivoglia com ponente.

danneggiati o difettosi.

sistema, incluso il cavo, a elevate sollecitazioni fisiche.

questo non è in uso.

o la morte.

AVVERTENZA

gravi lesioni personali o m orte.

CAUTION

SPECIFICHE TECNICHE

Modelli

nastri di

Massima densità di potenza

tessuto

Standard: 8.6 W/in²

BIH *

Ampiezza: 5.1 W/in² (0.8 W/cm²)

BIH-G *

BIHE * Standard: 8.6 W/in² (1.3 W/cm²)

Standard: 13.1 W/in² (2.0 W/cm²)

BWH *



Ampiezza: 7.7 W/in² (11.2 W/

BWH-D * 13.1 W/in² (2.0 W/cm²) 1/4’’ (6 mm)

Standard: 13.1 W/in² (2.0 W/cm²)

BWHE *

Ampiezza: 7.7 W/in² (1.2 W/cm²)

B00 * 8.6 W/in² (1.3 W/cm²)

BW0 * 13.1 W/in² (2.0 W /cm²)

IFG * 6.0 W/in² (0.9 W/cm²)

Modelli

nastri di

Massima densità di potenza

silicio

BS0 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

BS0-G 4.3 W/in² (0.7 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54  

ISR 3.0 W/in² (0.5 W/cm²) 1/4’’ (6 mm) 450°F (232°C)

RKF 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54

RKP 1.0 W/in² (0.2 W/cm²) 1/4’’ (6 mm) 450°F (232°C) 95% IP54

Modelli cavi

di tessuto

Massima densità di potenza

HTC* 21 W/ft (69 W/m) 1/8” (3mm)

HWC* 60 W/ft (197 W/m ) 1/8” (3mm)

9.6 W/in² (1.5 W/cm²)

cm²)

Raggio di

Temperatura massima di

piegatura

minimo

(1.3 W/cm²)

1/4’’ (6 mm)

1/4’’ (6 mm) 482° F (250°C) 95% IP5X 

1/4’’ (6 mm)

1/8’’ (3 mm)

Raggio di

piegatura

minimo

Raggio di

piegatura

minimo

esposizione

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

Riutilizzabile a 842°F (450°C)

Installazione singola 1400°F

(760° C)

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

Riutilizzabile a 842°F (450°C)

Installazione singola 1400°F

(760° C)

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

900°F (482°C)

Temperatura massima di

esposizione

Temperatura massima di

esposizione

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

Riutilizzabile a 572°F (300°C)

Installazione singola 932°F

(500° C)

Umidità

massima

95% IP5X

95% IP5X 

95% IP5X

95% IP5X 

95% IP5X

Umidità

massima

95%

Umidità

massima

95% IP5X

Elemento di

Protezio

riscaldament

o con messa

ingresso

Elemento di

Protezio

riscaldament

o con messa

ingresso

IP54 

Elemento di

Protezio

riscaldament

o con messa

ingresso

a terra

Resistenza

all'umidità

Resistenza

all'umidità

Resistenza

all'umidità

chimica e



chimica e

Controllo della

temperatura

integrato

Controllo della

temperatura

integrato





Controllo della

temperatura

integrato

* I modelli sono destinati esclusivamente all'uso interno o di laboratorio. Non adatto all'utilizzo esterno.

Page 21

XtremeFLEX® Nastri e cavi scaldanti

ISTRUZIONI DI INSTALLAZIONE

La mancata osservanza delle presenti istruzioni potrebbe causare danni alle cose, lesioni personali o morte.

Requisiti:

 I collegamenti elettrici devono essere effettuati da persone qualificate.

 Non è necessario alcun attrezzo particolare o dispositivo di protezione per maneggiare questo prodotto

(applicazioni o superfici specifiche potrebbero richiedere l'impiego di dispositivi di protezione).

 Intervallo temperatura di installazione: Da -60°F a 131°F (-51°C a 55°C).

 Gioco di 3" (7,5cm) richiesto intorno al serbatoio durante l'installazione.

 La tensione e la frequenza devono rientrare nel +/- 10% del valore specificato sull’etichetta del prodotto.

 Se il riscaldatore non è messo a terra occorre montarlo su una superficie con messa a terra oppure

installare uno schermo conduttivo messo a terra tra il riscaldatore e la superficie.

Preparazione della superficie:

Installare sempre il riscaldatore su una superficie pulita e regolare per garantire prestazioni ottimali e una maggiore durata. Detriti e residui sulla superficie possono non solo danneggiare il riscaldatore ma anche diminuirne l’efficacia, in quanto riducono il trasferimento di calore tra la superficie e il riscaldatore stesso.

 Rimuovere o evitare il contatto con i bordi taglienti, inclusi gli angoli ruvidi, gli schizzi di saldatura, i bulloni

esposti e così via.

 Rimuovere o evitare il contatto con ruggine, adesivi o altri rivestimenti.

 Rimuovere olio, umidità, gel e altri liquidi.

Installazione:

Fase 1

Rimuovere il riscaldatore dalla confezione. Condurre un'ispezione visiva del riscaldatore. Non utilizzare in caso di rottura o danneggiamento.

Fase 2

Installazione del nastro di riscaldamento: È possibile installare il nastro di riscaldamento flessibile su una

superficie piana e/o curva. In caso di superficie piana, collocare il nastro di riscaldamento sulla superficie da scaldare. In caso di superficie curva, avvolgere il nastro di riscaldamento intorno alla superficie da scaldare (A). È necessario che la lunghezza di un intero lato del nastro di riscaldamento sia completamente in contatto con la superficie.

A.) Installazione corretta

Assicurarsi che il nastro scaldante non sia piegato o attorcigliato, e che non vi sia una porzione di nastro penzolante non aderente alla superficie (B). Non sovrapporre il nastro scaldante su se stesso (C).

Fissare il nastro scaldante alla superficie mediante nastro di alluminio, nastro in fibra di vetro o un dispositivo di serraggio meccanico che non causi danni al nastro scaldante.

B.) Installazione errata:

Nastro scaldante penzolante non

aderente alla superficie

C.) Installazione errata:

Nastro scaldante sovrapposto su se

stesso

Fase 3

Collegamento del nastro scaldante all’alimentazione elettrica:

ATTENZIONE: Il riscaldatore è progettato per funzionare a una tensione specifica. Fare riferimento

all’etichetta sul riscaldatore per informazioni sulla tensione e sulla potenza di esercizio corrette. La mancata messa in funzione del riscaldatore alle caratteristiche specificate può provocare surriscaldamento della copertura riscaldante, della superficie soggetta a riscaldamento o danni personali. Tenere presente inoltre che l’erogazione di una tensione troppo bassa darà luogo a un riscaldamento insufficiente.

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato e in conformità con tutte le normative e i regolamenti vigenti.

1. Il riscaldatore non deve essere utilizzato senza un dispositivo di controllo della temperatura. I nastri riscaldanti della serie RKP sono prodotti con una temperatura incorporata con un dispositivo di controllo della temperatura incorporato. Questo dispositivo di controllo della temperatura è progettato per far funzionare il riscaldatore ad una temperatura prestabilita.

Modelli RKP1A, RKP2A: 70 ° F (21 ° C)

2. Assicurarsi che il riscaldatore sia protetto da un interruttore automatico o da un fusibile di potenza adeguata.

3. Si consiglia vivamente l’utilizzo di un interruttore salvavita di sicurezza, che potrebbe essere comunque richiesto.

4A. Se il nastro scaldante è stato fornito con una spina: Collegare il cavo di alimentazione al controller appropriato o all'alimentatore.

4B. Se il nastro scaldante non è stato fornito con una spina: I due fili elettrici (dello stesso colore) devono essere collegati alla fonte di alimentazione elettrica (o al

dispositivo di controllo della temperatura) direttamente, tramite una scatola di giunzione o a un connettore accoppiato a una presa collegata alla fonte di alimentazione elettrica. I nastri scaldanti XtremeFLEX BriskHeat

sono non polarizzati, il che consente di collegare qualsiasi filo al neutro o alla fase. Nelle serie BIH-G o BS0-G, il terzo filo elettrico, di colore verde (o avente una striscia verde), deve essere collegato alla messa a terra.

Page 22

XtremeFLEX® Nastri e cavi scaldanti

ISTRUZIONI D'USO

1. Il riscaldatore non deve essere utilizzato senza un dispositivo di controllo della temperature.

2. Controllare spesso il riscaldatore durante l'uso per assicurarsi che vi sia una normale temperatura/ emissione di calore.

3. Scollegare quando non in uso.

Il presente riscaldatore non possiede un dispositivo di sicurezza per le alte temperature e, in determinate condizioni, potrebbe superare la temperatura nominale massima. Occorre una sorveglianza continua laddove ci si avvicini al limite di temperatura del dispositivo. Non utilizzare un riscaldatore che ha superato la sua temperatura massima di esposizione.

ISTRUZIONI PER LA MANUTENZIONE

Chiunque abbia letto e compreso le presenti istruzioni è qualificato per effettuare la manutenzione di questo riscaldatore.

Manutenzione:

 Tutti gli interventi di manutenzione devono essere eseguiti dopo che il riscaldatore è stato lasciato

raffreddare a temperatura ambiente e con l’elettricità scollegata.

 Questo prodotto deve essere ispezionato prima dell'installazione e almeno ogni 3 mesi durante l’uso.

 È possibile rimuovere sporco, olio, grasso o altre sostanze estranee con un panno umido e dei comuni

detergenti delicati.

 Non tentare di riparare un riscaldatore danneggiato.

Ispezione:

 L'ispezione deve essere eseguita dopo che il riscaldatore è stato lasciato raffreddare a temperatura

ambiente e con l’elettricità scollegata.

 L'elemento di riscaldamento deve essere privo di tagli, crepe o forature.

 L'isolamento dei cavi di alimentazione non deve riportare spaccature visibili.

 Il riscaldatore deve essere libero da eventuali accumuli di sporcizia, olio, grasso o altri materiali estranei.

XtremeFLEX® Nastri e cavi scaldanti

PROCEDURE DI EMERGENZA

Leggere e assicurarsi di aver compreso queste procedure prima di usare il riscaldatore. In caso di emergenza scollegare il riscaldatore dall'alimentazione.

Scosse elettriche:

 Non toccare la persona infortunata mentre è ancora in contatto con la corrente elettrica.

 Contattare il servizio di emergenza locale se la persona infortunata presenta: gravi ustioni, confusione,

difficoltà respiratoria, aritmia, arresto cardiaco, dolori e contrazioni muscolari, convulsioni o perdita di coscienza.

Ustioni lievi:

 Tenere la zona ustionata sotto acqua corrente fredda per 10-15 minuti.

 Togliere gli anelli o altri elementi che stringono dalla zona ustionata.

Ustioni gravi:

 Chiamare il servizio di emergenza locale.

 Proteggere la persona da ulteriori pericoli.

 Togliere gli anelli o altri elementi che stringono dalla zona ustionata.

 Controllare la respirazione e, se necessario, eseguire la rianimazione cardiopolmonare (RCP).

Incendio:

 Chiamare il servizio di emergenza locale.

 Se è sicuro farlo, utilizzare un estintore per estinguere il fuoco, altrimenti evacuare la zona e collocarsi a

distanza di sicurezza attendendo l’arrivo dei soccorsi.

 Questo riscaldatore è costruito da materiali non resistenti alle fiamme che, tuttavia, potrebbero incendiare

eventuali materiali combustibili nelle vicinanze.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Leggere questa guida prima di contattare BriskHeat®. Questa guida è stata concepita per rispondere alle domande più frequenti. Se non si è in grado di identificare il problema o se si ha bisogno di ulteriore assistenza, contattare il distributore/rappresentante locale o lo stabilimento BriskHeat telefonando ai numeri:

1-800-848-7673, 614-294-3376, oppure via e-mail a [email protected].

Conservazione:

 Questo prodotto deve essere conservato a temperatura ambiente in un ambiente con un'umidità relativa

inferiore all’80%.

Smaltimento:

 Questo prodotto non contiene sostanze pericolose e può essere smaltito insieme ai rifiuti domestici.

PROBLEMA SOLUZIONE(I)

Il riscaldatore non si accende.

L'interruttore o il dispositivo di corrente residua scattano.

Verificare che il riscaldatore sia collegato alla tensione corretta.

Verificare che il regolatore non sia in posizione "off" (spento).

Verificare che l’interruttore corrisponda ai requisiti di corrente contrassegnati sull’etichetta del riscaldatore.

Ispezionare il riscaldatore alla ricerca di danni (si veda la procedura di ispezione).

Ispezionare le estremità dei cablaggi (solo persone qualificate).

Page 23

XtremeFLEX® Nastri e cavi scaldanti

NOTA

Page 24

XtremeFLEX® Nastri e cavi scaldanti

NOTA

INFORMAZIONI SULLA GARANZIA

BriskHeat assicura la garanzia di questo prodotto all'acquirente originale per il periodo di diciotto (18) mesi dalla data di spedizione o di dodici (12) mesi dalla data di installazione, a seconda di quale viene prima. L'obbligo e il rimedio esclusivo da parte di BriskHeat ai sensi della presente garanzia sono limitati alla riparazione o alla sostituzione, a discrezione di BriskHeat, di qualsiasi parte del prodotto che può rivelarsi difettosa in condizioni di uso e manutenzione conformi in seguito alla verifica da parte di BriskHeat e che è determinata difettosa da parte di BriskHeat. I dettagli completi della garanzia si possono trovare online all'indirizzo www.briskheat.com o contattandoci al numero 1-800-848-7673 (numero verde, Stati Uniti / Canada) o 1-614-294-3376 (tutto il mondo).

Sede aziendale:

4800 Hilton Corporate Dr.

Columbus, OH 43232, Stati Uniti

Numero verde: 800-848-7673

Telefono: 614-294-3376

Fax: 614-294-3807

Email: [email protected]

Europa:

P.O. Box 420124

44275 Dortmund, Germania

PN:10315 Rev L
