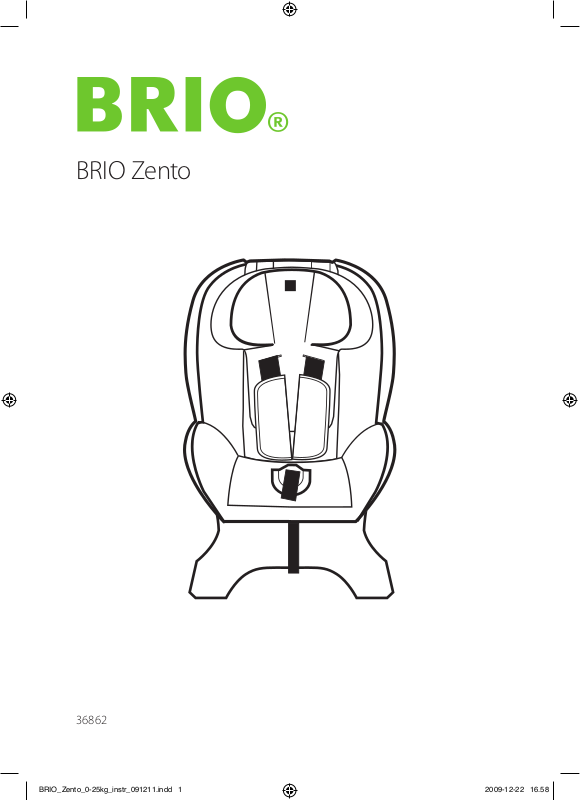

Page 1
BRIO Zento
36862
BRIO_Zento_0-25kg_instr_091211.indd 1 2009-12-22 16.58
Page 2
SE Till Föräldrarna, viktigt!
Det är viktigt att du tar dig tid att läsa och följa anvisningarna för hur BRIO Zento ska användas. Felaktig montering/användning kan helt eller delvis ta bort de skyddande egenskaperna. Läs igenom bruksanvisningen noga och spara den för framtida bruk. Om bruksanvisningen inte följs kan det leda till att barnet skadas allvarligt. Använd endast originaltillbehör som är godkända av BRIO AB. Förändra inte produkten. Om du har problem eller undrar över något, ska du kontakta din återförsäljare som hjälper dig vidare. BRIO Zento har godkänts enligt de senaste bestämmelserna i ECE R44 Rev 04, den europeiska standarden för bilbarnstolar. Bilbarnstolen har godkänts för barn
• 0–25kg, semiuniversal, lutad mot instrumentbräda i framsätet eller fristående i baksätet. Stolen fästs med bilens bälte och medföljande underförankringsband.
• 15–18kg, universal, framåtvänd bilbarnstol fäst med bilens bälte och barnet fäst med BRIO Zentos internbälte.
•15–25kg, universal, framåtvänd bältesstol där både stol och barn är fastspända med bilens bälte. Tänk på att aldrig använda bilbarnstolen framåtvänd innan barnet uppnåt en vikt av 15 kg. En stark rekommendation är att låta barnet fortsätta åka bakåtvänt så länge som möjligt, eftersom skyddsgraden är betydligt högre. BRIO Zento passar i de esta bilar och plaster, men det kan nnas modeller/ platser som inte passar. Det är viktigt att du kontrollerar i just din bil och vid tveksamhet prata med återförsäljaren. Fordonslistan som medföljer bilbarnstolen har en förteckning över bilmodeller där stolen passar, men eftersom modellvariationer kan förekomma mellan årsmodellerna bör du kontrollera att BRIO Zento passar i din bil. Vi hoppas att ni blir nöjda med bil­barnstolen. Vi som varit med om att ta fram denna produkt har arbetat med barnsäkerhetsforskning i över 20 år. Vår målsättning har varit att ta fram en stol med hög säkerhet, komfort och som ska vara användarvänlig och lätt att förstå och bruka på ett
riktigt sätt. Denna produkt uppfyller de allra senaste stränga kraven som ställs på bilbarnstolar. Vår grupp följer det internationella arbete där nya rön inom forskning och utveckling presenteras och diskuteras.
Viktig säkerhetsinformation
Använd aldrig BRIO Zento på platser som är utrustade med krockkudde (airbag)!
Använd aldrig bilbarnstolen i ett säte där krockkudde, airbag är installerad. Se till att bilbarnstolen inte kläms av yttbart säte eller bildörren. Se samtidigt till att fällbara säten är ordentligt spärrade. Om möjligt, försök att inte placera tunga passagerare direkt bakom bilbarnstolen. All last måste förankras eftersom den annars kan slungas fram och allvarligt skada passagerarna vid kraftig inbromsning eller krock. Även om du inte har något barn i bilbarnstolen måste den förankras/ monteras ordentligt. Kontrollera alltid bilbarnstolens säkerhet innan du använder den, att bältessystemet är rätt inställt och inte är tvinnat eller slitet. Ta aldrig upp barnet ur bilbarnstolen när bilen är i rörelse. Lämna aldrig barn utan tillsyn i bilen, inte ens för en kort stund. Tänk på att bilbarnstolen kan bli mycket varm om den lämnas i solen, kontrollera innan du sätter i barnet. Gör inga förändringar på bilbarn­stolen eller bilbältet och använd endast originaltillbehör eftersom alla delar är testade tillsammans som en del i säkerhetssystemet. Förändringar kan leda till allvarlig skada eller dödsfall. Efter en olycka måste bilbarnstolen bytas ut. Även säkerhetsbältet som bilbarnstolen varit förankrat i ska bytas ut. Kontakta ditt försäkringsbolag.
Gå gärna in på www.brio.net och se BRIO Zentos instruktionslm.
GB To the parents - important!
It is important that you take time to read and follow the instructions on how to use BRIO Zento. Incorrect assembly/use may fully or partly compromise its protective properties. Read through the user instructions carefully and save them for future use. If the user instructions are not followed, this may lead to serious injury for your child. Use only original accessories that have been approved by the manufacturer. Do not alter the product. If you are unsure or experience any problems, contact your retailer. BRIO Zento has been approved to the latest regulations in ECE R44 Rev 04, the European standard on child car seats. BRIO Zento child safety seat has been approved for children:
• 0-25 kg, semi-universal, placed against the dashboard in the front seat, or stand alone mounting in the back seat. BRIO Zento should be anchored using the car’s seat belt and the attached tether straps.
• 15-18 kg, universal, forward-facing car seat, anchored using the car’s seat belt, and the child secured with BRIO Zento’s internal belt.
• 15-25 kg, universal, forward-facing with both the chair and the child secured using the car’s seat belt. Never use BRIO Zento in the forward­facing position before the child weighs 15 kg or more. Due to the much higher degree of safety oered, we strongly recommend continuing with the child in the rear-facing position for as long as possible. BRIO Zento can be tted to most cars and most seats in a car. BRIO Zento can generally be used in most cars and seats, but there may be models/seats that are not suitable. It is important that you check your car and, if there is any doubt, contact your retailer. A vehicle list that accompanies the child safety seat shows the car models for which the seat is suitable but, as there may be variations in models from one year to another, you should check that BRIO Zento is suitable for your car. We hope and believe that you will be pleased with this Infant carrier. Those of us who have been involved in manufacturing this product have worked with child safety research
BRIO_Zento_0-25kg_instr_091211.indd 2 2009-12-22 16.58
Page 3
for more than 20 years. Our aim has been to produce a chair with a high level of safety, comfort and hat will be user-friendly and easy to understand and use correctly. This product satises the very latest strict requirements on child car seats. Our group follows the international work where new ndings in research and development are presented and discussed.
Important safety information
Never use BRIO Zento in places where an airbag is tted.
Ensure that the child safety seat is not crushed by a movable seat or the car door. Also ensure that collapsible seats are properly secured. If possible, try not to place heavy pas­sengers directly behind the child safety seat. All loads must be anchored se­curely as they may otherwise be thrown forward and seriously injure passengers during heavy braking or a collision. Even if you do not have a child in the child safety seat, it must be properly anchored/tted. Always check the seat is secure before you use it, that the belt system is correctly adjusted and is not twisted or worn. Never lift the child from the seat while the car is moving. Never leave your child unsupervised in the car, even for the briefest of moments. Remember that the child safety seat can become very warm if left in the sun. Check before putting your child in the seat. Do not make any changes to the child safety seat or seat belt, and use only original accessories as all parts are tested together as part of the safety system and any changes may lead to serious injury or death. Following an accident, the child safety seat must be replaced. Even the seat belt with which the BRIO Zento was anchored must be replaced. Contact your insurance company.
Please visit www.brio.net to see an assembly instruction movie for BRIO Zento.
NO Til fore ldrene
Det er viktig at du tar deg tid til å lese og følge anvisningene for hvordan BRIO Zento skal brukes. Feilaktig montering/bruk kan helt eller delvis eliminere de besk yttende egenskapene. Les gjennom bruksanvisningen nøye og ta vare på den for fremtidig bruk. Hvis bruksanvisningen ikke blir fulgt kan det føre til at barnet skades alvorlig. Bruk kun originaltilbehør som er godkjent av produsenten. Ikke gjør forandringer på produktet. Hvis du har problemer eller lurer på noe, skal du kontakte din forhandler som hjelper deg videre. BRIO Zento er godkjent ifølge de nyeste bestemmelsene i ECE R4 4 Rev 04, den europeiske standarden for bilbarnestoler. Bilbarnestolen er godkjent for barn
• 0-25 kg, semiuniversal, plasseres mot dashbordet i forsetet eller fristående i baksetet. Stolen festes med bilens belte og med medfølgende festestropper.
• 15-18 kg, universal, framovervendt bilbarnestol som festes med bilens belte og barnet festes med BRIO Zentos integrerte belte.
• 15-25 kg, universal framover vendt beltestol der både stol og barn er fastspent med bilens belte. Bruk ikke bilbarnestolen framover­vendt før barnet har oppnådd en vekt av 15 kg. Vi anbefaler på det sterkeste å la barnet sitte bakovervendt så lenge som mulig, da beskyttelsesfaktoren er betydelig høyere. BRIO Zento kan monteres i de este biler og på de este plasser i bilen. BRIO Zento passer også i de este biler og plasser, men det kan nnes biler /plasser som ikke passer. Det er viktig at du sjekker om stolen passer i din bil – hvis du er usikker så sjekk med leverandøren. Det følger med en liste over bilmodeller som stolen passer i, men ettersom det kan forekomme modellvariasjoner mellom års modellene bør du sjekke at BRIO Zento passer i din bil. Vi håper og tror at dere blir fornøyde med denne bilbarnestolen. Vi som har vært med og utvikle dette produktet har arbeidet med barnesikkerhet i mer enn 20 år. Vår målsetting har vært å utvikle en stol
med høy sikkerhet og komfort, som skal være brukervennlig og lett å forstå og bruke og som tilfredsstiller de nyeste, strenge kravene til barnestoler. Vår gruppe følger det internasjonale arbeidet hvor nye erfaringer innenfor forskning og utvikling presenteres og diskuteres.
Viktig sikkerhe tsinformasjon
Bruk aldri BRIO Zento på steder som er utstyrt med airbag!
Forsikre deg om at bilbarnestolen ikke blir klemt av ev. yttbart sete el­ler bildør. Kontroller samtidig at senk­bare seter er ordentlig sperret. Hvis mulig, forsøk å ikke plassere tunge passasjerer ret t bak bilbarnestolen. All last må festes godt, ellers kan den slynges frem og skade passasjerene alvorlig ved kraftig bremsing eller ved ulykke. Selv om du ikke har barn i bilbarnestolen må den festes/ monteres ordentlig. Kontroller alltid bilbarnestolens sikkerhet før du bruker den, at beltesystemet er rett innstilt og ikke er tvinnet eller slitt. Ta aldri barnet opp fra bilbarnestolen når bilen er i far t. Etterlat aldri barn uten tilsyn i bilen, ikke engang for en kort stund. Vær oppmerksom på at bilbarnestolen kan bli veldig varm hvis den etterlates i solen. Kontroller dette før du setter barnet i den. Ikke foreta endringer på bilbarnestolen, basen eller bilbeltet, og bruk kun originalt tilbehør ettersom alle deler er testet sammen som en del av sikkerhetssystemet. Forandringer kan føre til alvorlig skade eller dødsfall. Etter en ulykke må bilbarnestolen og basen, hvis du har benyttet den, skiftes ut. Også bilbeltet som barnestolen har vært gjort fast med skal byt tes ut. Kontaktforsikrings­selskapet ditt.
Se monterings instruksjon av BRIO Zento på vår web side www.brio.net
BRIO_Zento_0-25kg_instr_091211.indd 3 2009-12-22 16.58
Page 4
DK Til forældrene , vigtigt !
Det er vigtigt, at du tager dig tid til at læse og følge vejledningen i brugen af BRIO Zento. Forker t montering/ brug kan helt eller delvist erne de besky ttende egenskaber. Læs brugervejledningen grundigt, og gem den til fremtidig brug. Hvis brugervejledningen ikke bliver fulgt, kan det føre til alvorlig skade på barnet. Brug kun originalt tilbehør, som er godkendt af producenten. Foretag ikke nogen ændringer på produktet. Hvis du har problemer eller er i tvivl om noget, skal du kontakte din forhandler, som kan hjælpe dig videre. BRIO Zento er godkendt i henhold til de nyeste bestemmelser i ECE R44 Rev 04, den europæiske standard for autostole. Autostolen er godkendt til børn:
• 0-25 kg, semiuniversal, bagudvendt mod instrumentbrættet eller fritstående på bagsædet. Stolen fast­monteres med bilens seler samt de underforankringsbånd, som følger med stolen.
• 15-18 kg, universal, fremadvendt autostol sæt tes fast med bilens egne seler og barnet fastspændes med BRIO Zento’s egne seler.
• 15-25 kg., universal, fremadvendt selepude, hvor både stol og barn er fastspændt med bilens seler. Anvend aldrig stolen fremadvendt, før barnet har en vægt på min. 15 kg. Det anbefales at lade barnet bruge stolen bagudvendt, så længe som muligt, da beskyt telsesgraden er betydeligt højere. BRIO Zento kan monteres i de este biler og på de este pladser, men der ndes modeller/pladser, som den ikke passer til. Der er vigtigt, at du kontrollerer i præcist din bil og i samråd med forhandleren. Oversigt over biler følger med autostolen, og har en fortegnelse over bilmodeller, hvor stolen passer. Men eftersom modelvariationer kan forekomme mellem årgangene, bør du kontrollere BRIO Zento i netop din bil. Vi håber og tror, at I bliver tilfredse med denne babystol. Vi, der har været med i arbejdet på at nå frem til dette produkt har arbejdet med forskning i børnesikkerhed i over 20 år. Vores målsætning har været at komme frem til en stol med høj sikkerhed, komfort, som samtidig
skal være brugervenlig og let at forstå og bruge rigtigt. Dette produkt opfylder de seneste strenge krav til autostole. Vi følger det internationale arbejde, hvor nye erfaringer inden for forskning og udvikling præsenteres og diskuteres.
Vigtig sikkerhedsinformation
Anvend aldrig BRIO Zento på sæder me d airbag!
Sørg for at autostolen ikke klemmes i ytbare sæder eller bildøren. Sørg samtidig for at foldesæder er ordentligt låst. Hvis muligt, sørg for at der ikke er tunge passagerer direkte bagved autostolen. Al bagage skal fastspændes, så det ikke slynges frem og forårsager alvorlig skade på passagerne ved en kraftig opbremsning eller sammenstød. Selvom du ikke har noget barn i autostolen skal den være fastspændt/ monteret rigtigt. Kontroller altid autostolens sikkerhed inden du bruger den, og at selerne er korrekt indstillet og ikke er snoet eller slidt. Tag aldrig barnet ud af autostolen under kørslen. Efterlad aldrig barnet uden opsyn i bilen, ikke engang et kort øjeblik. Husk på at autostolen kan blive meget varm, hvis den efterlades i solen. Kontrollere stolen inden du sætter barnet i. Foretag ingen forandringer på autostolen eller bilens seler og anvend altid originalt tilbehør eftersom alle dele er testet sammen som en del af sikkerhedssystemet og ændringer kan medføre alvorlige skader eller dødsfald. Efter en ulykke skal autostolen udskiftes. Selvom autostolen var fastspændt skal den udskiftes. Kontakt dit forsikringsselskab.
Se mere på www.brio.net. Se også BRIO Zento’s instruktionslm.
FI Ohjeita vanhemmille
On tärkeää, että luet BRIO Zenton käyttöohjeet huolellisesti ja seuraat niitä tarkoin. Vääränlainen asennus/käyttö saattaa poistaa turvaominaisuudet osittain tai kokonaan. Lue käyttöohje huolellisesti ja säästä se tulevaa käyttöä varten. Mikäli käyttöohjetta ei toimiteta tuotteen mukana, seurauksena saattaa olla lapsen vakava vahingoittuminen. Käytä vain valmistajan hyväksymiä alkuperäisosia. Älä tee tuotteeseen muutoksia. Mikäli sinulla on ongelmia tai haluat kysyä jotain, ota yhteyttä jälleenmyyjääsi, joka auttaa sinua. BRIO Zento on hyväksytty ECE R44 Rev 04:n mukaisesti, joka on eurooppalainen standardi lasten turvaistuimille. Brio Zento turvaistuin on hyväksytty
• 0-25 kg selkä menosuuntaan. Semi-universal asennettuna auton etuistuimelle, selkänoja vasten auton kojelautaa. Voidaan asentaa myös auton takaistuimelle vasten etuistuimen selkänojaa tai vapaasti asennettuna käyttäen auton turvavöitä ja erillisillä, istuimen mukana seuraavilla kiinnitysvöillä.
• 15-18 kg, kasvot menosuuntaan. Universal, asennettuna auton turvavöillä ja lapsi kiinnitettynä turvaistuimen omilla 5 –pistevöillä.
• 15-25 kg kasvot menosuuntaan. Universal, asennettuna siten, että istuin sekä lapsi on kiinnitettynä auton omilla turvavöillä. Älä käytä milloinkaan turvaistuinta kasvot menosuuntaan ennen kuin lapsi on vähintään 15 kg:n painoinen. Suosittelemme, että lasta kuljetetaan selkä menosuuntaan niin pitkään kuin mahdollista. Brio Zento sopii useimpiin automerkkeihin ja malleihin, mutta tarkistaa sopivuus Brio jälleenmyyjillä. Automerkkien sopivuustaulukon löydätte käyttöohjeen mukana toimitetusta ajoneuvoluettelosta. Uskomme ja toivomme, että olette tyytyväisiä turvakaukaloon. Me, jotka olemme olleet suunnittelemassa tätä tuotetta, olemme työskennelleet lasten turvallisuuden tutkimuksen parissa yli 20 vuoden ajan. Tavoitteenamme on ollut kehittää erittäin turvallinen ja miellyttävä istuin, joka olisi käyttäjäystävällinen,
BRIO_Zento_0-25kg_instr_091211.indd 4 2009-12-22 16.58
Page 5
selkeä ja helppokäyttöinen, Tämä tuote täyttää viimeisimmät tiukat lasten turvaistuimille määritellyt vaatimukset. Ryhmämme seuraa kansainvälisen tutkimuksen ja kehityksen edistysaskelten esittelyä ja keskustelua.
Tärkeää turvallisuustietoa
Älä koskaan sijoita BRIO Zentoa sellaiselle paikalle, jossa on turvatyyny (airbag).
Varmista, ettei turvaistuin jää taitet­tavien auton istuimien tai auton oven väliin. Varmista samalla, että taitettavat istuimet ovat lukittu kunnolla. Mikäli mahdollista, älä sijoita painavia matkus­tajia istuimen taakse. Kaikki kuorma tu­lee kiinnittää, jottei se sinkoudu eteen­päin ja vahingoita matkustajia kovassa jarrutuksessa tai yhteentörmäyksessä. Istuin tulee kiinnittää kunnolla silloinkin, kun siinä ei ole lasta. Tarkista aina istui­men turvallisuus ennen kuin käytät sitä, sekä että turvavyöt on säädetty oikein, eivätkä ne ole kiertyneet tai kuluneet. Älä koskaan nosta lasta istuimesta auton ollessa liikkeessä. Älä koskaan jätä lasta valvomatta autossa edes pieneksi hetkeksi. Ota huomioon, että istuin saattaa kuumentua hyvin paljon, mikäli se jätetään aurinkoon, tarkista tämä ennen kuin asetat lapsen istuimen. Älä anna lasten leikkiä turvaistuimella ja säilytä sitä turvallisessa paikassa, kun sitä ei käytetä. Älä tee turvaistuimeen, jalustaan tai turvavyöhön muutok­sia ja käytä vain alkuperäisosia, sillä kaikki osat on testattu yhdessä osana turvallisuusjärjestelmää ja muutokset saattavat johtaa vakavaan vahinkoon tai kuolemaan. Onnettomuuden jälkeen turvaistuin on vaihdettava. Jopa turvaistuimen kiinnitykseen käytetty turvavyö on vaihdettava. Ota yhteyttä vakuutusyhtiöösi.
Osoitteessa www.brio.net voi nähdä Brio Zento asennusvideon.
DE Wic htige Information für
die Eltern!
Lesen Sie bitte die Gebrauchsanwei­sung für BRIO Zento gründlich. Feh­lerhafte Montage/Anwendung kann seine schützenden Eigenschaften ganz oder teilweise zu Nichte machen. Lesen Sie die Gebrauchsanweisung genau und bewahren Sie sie sorgfältig auf. Nichtbefolgen der Gebrauchs­anweisung kann dazu führen, dass das Kind schwer zu Schaden kommt. Verwenden Sie nur Originalzubehör, das vom Produzenten anerkannt worden ist. Ändern Sie nichts am Produkt. Haben Sie Probleme oder ist Ihnen etwas unklar, wenden Sie sich bitte an Ihren Händler. BRIO Zento erfüllt die neuesten Bestimmungen der ECE R44 Rev 04, den europäischen Richtlinien für Kindersitze in Autos. BRIO Zento Kinderautositz ist zuge­lassen für Kinder:
• 0-25 kg, semi-universal, plaziert gegen das Armaturenbrett auf dem Vordersitz oder freistehend auf dem Rücksitz. BRIO Zento sollte mit dem Fahrzeug Sicherheitsgurt und dem mitgelieferten Riemen gesichert werden.
• 15-18 kg, universal, auf dem nach vorn gerichteten Autositz, verankert mit dem Fahrzeug Sicherheitsgurt, das Kind wird mit BRIO Zentos internem Gurt gesichert.
• 15-25 kg, universal, auf dem nach vorn gerichteten Autositz, bei dem sowohl BRIO Zento als auch das Kind mit dem Fahrzeug Sicherheitsgurt gesichert werden. Verwenden Sie niemals BRIO Zento in der nach vorne gerichteten Position, bevor das Kind mindestens 15 kg oder mehr wiegt. Aufgrund höherer Sicher­heit und verminderter Verletzungsge­fahr, empfehlen wir, den Kinderauto­sitz so lange wie möglich in der entgegen gesetzter Fahrtrichtung zu verwenden. BRIO Zento kann in der Regel in die meisten Automodelle eingebaut werden und passt auf die meisten Autositze, dennoch kann es Modelle/ Sitze geben, die nicht geeignet sind. Es ist wichtig, dass Sie Ihr Fahrzeug dahingehend überprüfen und sich im Zweifel an Ihren Händler wenden. In der mit BRIO Zento mitgelieferten Fahrzeugliste, entnehmen Sie die Au­tomodelle, für die der Sitz geeignet ist. Da es jährlich zu Abweichungen von Automodellen kommen kann, sollten Sie regelmäßig überprüfen, ob BRIO Zento für Ihr Fahrzeug geeignet ist.
Wir hoen, dass Sie mit diesem Kindersitz zufrieden sein werden. Die an der Entwicklung dieses Produktes
Beteiligten arbeiten seit mehr als 20 Jahren im Bereich der Kindersicher­heitsforschung. Unser Ziel war es, einen Sitz zu entwickeln, der große Sicherheit, hohen Komfort und Anwenderfreundlichkeit mit einander vereint. Dieses Produkt erfüllt die neuesten, strengen Anforderungen an Kindersitze für Autos. Unsere Gruppe ist sehr an der internationalen Arbeit, bei der Neuerungen bei Forschung und Entwicklung vorgestellt und diskutiert werden.
Wichtige Information zur Sicherheit
Bringen Sie BRIO Ze nto niemals auf Sitze n an, die mit Airbag versehe n sind.
Sorgen Sie dafür, dass der Kindersitz nicht von Klappsitzen oder Autotüren eingeklemmt werden kann und die Klappsitze richtig befestigt sind. Schwere Passagiere sollten nicht direkt hinter dem Kindersitz sitzen. Alle Teile müssen festgeschnallt werden, da der Kindersitz sonst bei scharfem Bremsen oder schweren Kollisionen nach vorne geschleudert werden und schwere Schäden bei den Passagieren verur­sachen kann. Selbst wenn sich kein Kind im Kindersitz bendet, muss er richtig befestigt sein. Prüfen Sie immer, ob der Kindersitz sicher ist, bevor Sie ihn verwenden, überprüfen Sie Gurte, ob diese richtig sitzen und nicht verdreht sind. Nehmen Sie niemals das Kind während der Fahrt aus dem Kindersitz. Lassen Sie Ihr Kind niemals unbeaufsichtigt im Auto – nicht einmal für ganz kurze Zeit. Denken Sie daran, dass der Kindersitz sehr warm werden kann, besonders wenn er in der Sonne steht. Überprüfen Sie wie warm der Sitz ist, bevor Sie das Kind hineinsetzen. Nehmen Sie keine Veränderungen am Kindersitz vor und verwenden Sie nur Originalzubehör. Alle Teile werden gemeinsam getestet und sind ein Teil des Sicherheitssystems. Änderungen können zu schweren Schäden und Todesfällen führen. Nach einem Unfall muss BRIO Zento ausgewechselt werden. Auch der Sicher­heitsgurt, mit dem der Kindersitz be­festigt ist, muss ausgewechselt werden. Wenden Sie sich an Ihre Versicherungs­gesellschaft.
Für weitere Informationen und un­seren Instruktion Film zur Montage von BRIO Zento besuchen Sie uns auf www.brio.net
BRIO_Zento_0-25kg_instr_091211.indd 5 2009-12-22 16.58
Page 6
SE Så sköter du din BRIO Zento
Klädseln kan tas av och tvättas, följ de instruktioner som nns på klädseln. I övrigt kan bilbarnstolen torkas av med fuktig trasa och mild tvållösning, använd inga lösningsmedel eller andra kemiska preparat för rengöring.
A
B
C
D
E
F
GB How to look after your
BRIO Zento
The cover can be removed and washed. Follow the instructions on the cover. You can also wipe the child safety seat down using a damp cloth and mild soap solution. Do not clean the seat with detergents or other chemical preparations.
G
H
I
NO Slik tar du vare på din
BRIO Zento
Stoet kan tas av og vaskes, følg instruksjonene på stoet. Stolen kan tørkes av med fuktig klut og et mildt vaskemiddel, ikke benytt løsemidler eller andre kjemiske preparater for rengjøring.
J
K
L
M
SE Bilbarnstolens d elar
A
Stöddyna
B
Axelmuddar
C
Armstöd
D
Frigöring, bälteslås
E
Knapp, bältesjustering
F
Band för bältesjustering
G
Ficka/manual
H
Klack
I
Kla
J
Bältesslitsar
K
Öppningar för bältesdragning
L
T-beslag
M M M
Förankringsband
Be butiken hjälpa dig om det är något du inte förstår.
BRIO_Zento_0-25kg_instr_091211.indd 6 2009-12-22 16.58
GB T he In fan t car rie r’s par ts
A
Support cushion
B
Shoulder supports
C
Armrest
D
Detachment, belt lock
E
Button to belt adjustment
F
Band to belt adjustment
G
Pocket/instruction manual
H
Heel
I
Adjustable foot
J
Belt straps
K
Openings for vehicle seat belt T tting Tether straps
If you are unsure ask the retailer.
NO Bi lba rne sto lens dele r
A
Støtdempende pute
B
Skulderputer
C
Armstøtte
D
Beltelås
E
Knapp for beltejustering
F
Bånd for beltejustering
G
Lomme/manual
H
Fotstøtte
I
Justerbar fot
J
Beltespalter
K
Åpninger for belte
LL
T-beslag Festeband/forankringsband
Be butikken om å orientere deg hvis det er noe du ikke forstår.
Page 7
DK Sådan plejer du din BRIO
Zento
Betrækket kan tages af og vaskes. Følg instruktionerne på betrækket. I øvrigt kan stolen aftørres med en fugtig klud og mild sæbeopløsning. Brug ikke opløsningsmidler eller andre kemiske præparater til rengøring.
FI Näin hoidat BRIO Zento
turvaistuinta
Päällinen voidaan poistaa ja pestä, seuraa päällisessä olevia ohjeita. Istuinkangas voidaan myös puhdistaa kostealla liinalla ja miedolla saippualla. Älä käytä liuottimia tai muita kemiallisia aineita puhdistukseen.
DE So pegen Sie Ihren BRIO
Zento
Der Bezug kann abgenommen und gewaschen werden. Folgen Sie der Waschanleitung auf dem Etikett. Ansonsten können Sie den Sitz mit einem feuchten Lappen und mildem Seifenwasser reinigen. Verwenden Sie keine Lösungsmittel oder sonstige chemische Reinigungsmittel.
DK Au tos tol ens dele
A
Støttepude
B
Skulderremme
C
Armlæn
D
Frigørelse, selelås
E
Knap til selejustering
F
Bånd til selejustering
G
Lomme (manual)
H
Hæl
I
Justerbar støtteben
J
Selesprækker
K
Åbning til bilens sikkerhedssele
L
T-beslag
M M
Forankringsbånd
Har du spørgsmål, kan du altid henvende dig i butikken.
BRIO_Zento_0-25kg_instr_091211.indd 7 2009-12-22 16.58
FI Tur vak auk alo n osa t
A
Pään tuki
B
Olkapehmusteet
C
Käsinoja
D
Vyölukituksen vapautus
E
Painike turvavyön säätöä varten
F
Nauha turvavyön säätöä varten
G
Tasku/käyttöohje
H
Istuintuki
I
Säädettävä tukijalka
J
Turvavöiden halkiot
K
Auton turvavöiden läpiviennit
L
Vöiden yhdyskappale Kiristysvyöt
Kysy neuvoa tur vakaukalon myyjältä, ellet osaa toimia näiden ohjeiden avulla.
DE D ie Ei nze lte ile de s
Ki nde rsi tze s
A
Stützkissen
B
Schulterriemen
C
Armlehne
D
Önung, Gurtschloss
E
Knopf, Gurteinstellung
F
Band zur Gurtjustierung
G
Polster/ Anweisung
H
Stütze
I
Verstellbare Fußstütze
J
Gurtschlitze
K
Önung für den Autogurt
L
T-Beschlag
M
Verankerungsband
Falls etwas unklar sein sollte, wenden Sie sich bitte an Ihren Händler.
Page 8
BRIO_Zento_0-25kg_instr_091211.indd 8 2009-12-22 16.58
Page 9
How to use
Du hittar en instruktionslm för BRIO Zento på www.brio.net Please visit www.brio.net to see an assembly instruction movie for BRIO Zento Besøk gjerne www.brio.net for å se vår montering og instruksjons lm for BRIO Zento Besøg www.brio.net for at se instruktionslmen til BRIO Zento Zento asennusvideo nähtävissä osoitteessa www.brio.net Unseren Instruktionlm zur Montage von BRIO Zento besuchen Sie uns auf
www.brio.net
BRIO_Zento_0-25kg_instr_091211.indd 9 2009-12-22 16.58
Page 10
A
C
D
B
E
F
SE Passa in bilbarnstolens bältessystem och stöd-
dyna
Innan du använder bilbarnstolen måste du se till att bältessystemet är rätt inställt efter barnets storlek. Förse barnet med kläder med hela ben när du ställer in bältet så att grenbandet kan fästas säkert. Placera barnet i bilbarns­tolen. Kontrollera att axelbanden går in i de slitsar som är i nivå med eller något över axlarna och risk för skador om axelbanden går in i slitsar som lig-
A
. Man får sämre sk ydd
ger för högt eller lågt i förhållande till höjden på axlarna. Ta ur barnet innan du byter slitshöjd på axelbanden. Tryck ner justeringsknappen att skapa lite slack. Dra upp blixtlåset på bak sidan av bil­barnstolen, dela axelmuddarnas förankringsband C och lossa axelbanden från T-beslaget genom slitsarna i bilbarnstolen och stöddynan stöddynan lös och kan justeras i höjdled
B
och dra i bältesbandet, för
D
. Dra ur samtliga band
F
. Välj höjdläge
E
. Nu är
och trä tillbaka axelbanden och axelbandsmuddarnas förankringsband genom sprunden. Fäst ihop förankrings­banden och haka fast axelbanden i T-beslaget igen. Lås bältessystemet, dra åt och frigör et t par gånger och kontrollera att bältesbanden löper fritt genom stols­ryggen. Stäng klädseln.
Vi rekommenderar att stöddynan alltid används, men den är avtagbar och BRIO Zento är godkänd enligt bestämmelserna i ECE R44 Rev 04, den europeiska stand­arden för bilbarnstolar både med och utan stöddynan.
GB Adjust the Infant carrier’s strap system
Before you use the child safety seat, you must ensure that the belt system is set correctly for the size of your child. Use clothes that completely cover the legs when you adjust the belt so that the belt can be fastened securely. Position your child in the safety seat. Check that the shoulder band goes into the slots that are on a level with or slightly above the shoulders at greater risk if the shoulder band is in slots that are too
A
. The shoulders will be less protected and
high or too low in relation to the height of the shoulders. Remove your child before you change the slot height of the straps. Press the adjustment button belt to create a bit of slack. Pull up the zipper on the back of the safety seat, split the shoulder supports’ tether straps
C
and remove the straps from the T tting
band out of the slots in the car seat and support cushion
E
. The support cushion is now loose and can be adjusted
F
vertically
. Choose position and push the shoulder sup-
B
and pull on the
D
. Pull the
ports’ tether straps and shoulder supports back through a suitable pair of slots at the correct height and rmly re-hook the T tting. Tighten and release a few times and check that the belt band is running freely through the back of the seat. Pull down the zipper to close the cover.
We recommend using the support cushion at all times, however, it is removable and BRIO Zento has been ap­proved according to the latest regulations in ECE R44 Rev 04, the European standard on child car seats both with and without the support cushion.
BRIO_Zento_0-25kg_instr_091211.indd 10 2009-12-22 16.58
Page 11
NO Tilpass beltesystemet og den støtdempende
puten i barnestolen
Før du tar stolen i bruk må du forsikre deg om at belte­systemet er riktig innstilt etter barnets størrelse. Bruk klær med hele ben når du innstiller beltet, slik at skrittbeltet kan festes sikkert. Plasser barnet i barnestolen. Kontroller at skulderbeltene går inn i de spaltene som er i høyde med eller litt over skuldrene og større risiko for skader dersom skulderbeltet går inn i
A
. Man får dårligere beskyttelse
spalter som er for høyt oppe eller lavt nede i forhold til høyden på skuldrene. Ta ut barnet før du endrer høyde på skulderbeltene. Trykk ned justeringsknappen i beltet, for å slakke litt. Dra opp glidelåsen på bak siden av stolen, og splitt skulder besky ttelsens festestropp C, løsne skulderbeltet fra T-beslaget gjennom åpningene/ spaltene i bilbarnestolen og den støtdempende puten løs og kan justeres i høyden
E
D
. Nå er den støtdempende puten
F
. Velg riktig høyde og tre
B
og trekk
å dra alle band
skulderstroppene tilbake gjennom åpningene og fest dette til T-beslaget igjen. Lås beltesystemet, dra til og frigjør dem et par ganger og kontroller at beltet beveger seg fritt gjennom stolryggen. Lukk igjen tekstilene.
Vi anbefaler at den støtdempende puten alltid brukes, den er avtakbar og BRIO Zento er godkjent i henhold til bestemmelsene i ECE R44 Rev 04, den europeiske stand­arden for bilbarnestoler med og uten støtdempende pute.
DK Tilpas autostolens seler og nakkepude
Inden du bruger autostolen, skal du sikre dig, at sele­systemet er korrekt indstillet efter barnets størrelse. Brug tøj med lange ben, når du indstiller selen, så skridtstroppen kan fastgøres sikkert. Placer barnet i autostolen. Kontrol­ler at skulderremmene går ind i de sprækker, som er i
A
niveau med eller tættest på skulderne beskyttelse og risiko for skader, hvis skulderremmene går
. Man får ringere
ind i sprækkerne, som ligger for højt eller for lavt i forhold til højden på skulderne. Tag barnet ud, inden du skifter sprækkehøjde på skulderremmene. Tryk justeringsknappen
B
ned
og træk i selen for at skabe lidt luft. Træk beslaget ud på bagsiden af autostolen, del skulderremmenes forankringsbånd T-beslaget autostolen og nakkepuden kan justeres i højden
C
og løsne skulderremmene fra
D
. Træk samtlige seler gennem sprækkerne i
E
. Nu er nakkepuden løs og
F
. Vælge højden og træk skulder­remmene og skulderpudernes forankringsbånd tilbage gennem sprækkerne og isæt forankringsbåndene i T­beslaget igen. Lås bæltesystemet, træk ud og frigør et par gange og kontrollere at bæltespændet løber frit gennem stolens ryg. Luk betrækket.
Vi anbefaler at nakkepuden altid anvendes, men den er aftagelig. BRIO Zento er godkendt ifølge bestem­melserne i ECE R44 Rev. 04, den europæiske standard for austostole både med og uden nakkepude.
FI Turvaistuimen turvavöiden sekä päätuen sovit-
taminen
Ennen kuin käytät turvaistuinta, varmista, että istuimen vyöt ovat asianmukaisesti asennetut lapsen koon mukaan. Käytä vöitä asentaessasi vaatteita, joissa on koko jalkaosa, jotta haaranauha voidaan kiinnittää turvallisesti. Aseta lapsi turvaistuimeen. Varmista, että olkavyöt menevät olkapäi­den tasolla tai hieman niiden alapuolella oleviin halkioihin
A
. Turvallisuus heikkenee ja vahinkojen riski kasvaa, mikäli olkav yöt menevät olkapäihin nähden liian korkealla tai liian matalalla sijaitseviin halkioihin. Ota lapsi istu­imesta pois ennen kuin säädät olkanauhojen halkioiden korkeutta. Paina säätöpainiketta löysätäksesi turvavyötä. Avaa kankaan vetoketju takana, irrota olkav yöt istuimen takana sijaitsevasta helasta C ja vedä vyöt istuimen halkioiden läpi sopivasta halkioparista oikealla korkeudella hela uudelleen
F
. Kiristä ja vapauta pari kertaa ja tarkista,
B
ja vedä vyönauhasta
D
. Pane ne takaisin
E
ja kiinnitä
että turvavyöt kulkevat vapaasti turvaistuimen selkänojan läpi. Sulje kankaan vetoketju takana.
Suosittelemme käytettäväksi pääntukea jatkuvasti, huolimatta siitä, että tuki on irroitettava ja Brio Zento on hyväksytty viimeisimmän Eurooppalaisen turvastandar­din ECE R44 Rev 04 mukaisesti joko ilman pääntukea tai päätuen kanssa.
DE Anpassung des Gurtsystems und Stützkissen für
BRIO Zento
Bevor Sie den Kindersitz anwenden, müssen Sie dafür sorgen, dass das Gurtsystem der Größe des Kindes angepasst ist. Verwenden Sie Kleidung, die die Beine bedeckt wenn Sie den Gurt einstellen, so dass das Schrittband sicher befestigt werden kann. Setzen Sie das Kind in den Kindersitz. Sorgen Sie dafür, dass die Schulterriemen in den Schlitze stecken, die auf gleicher Höhe oder etwas unter den Schultern liegen . Ein geringerer Schutz und ein erhöhtes Verletzungsrisiko
A
sind gegeben, wenn die Schulterriemen in Schlitzen stecken, die im Verhältnis zur Schulterhöhe entweder zu hoch oder zu niedrig angebracht sind. Nehmen Sie das Kind aus dem Sitz, bevor Sie die Schlitzhöhe der Schulterriemen ändern. Drücken Sie auf den Einstellungsknopf B und ziehen Sie am Gurtband, um etwas mehr Bewegungsfreiheit zu bekommen. Önen Sie den Reißverschluss auf der Rückseite des Sitzes.
C
Entfernen Sie die Schulterpolster riemen vom T-Beschlag auf der Rückseite des Kindersitzes
D
und ziehen Sie die Riemen durch die Schlitze im
aus Kindersitz und durch das Stützkissen nun lose und kann vertikal justiert werden
Haken Sie die Schulter-
E
. Das Stützkissen ist
F
. Wähle Sie die richtige Position und ziehen Sie die Schulterriemen durch die passenden Schlitze in der richtigen Höhe und haken Sie sie wieder am T-Beschlag ein. Ziehen Sie ein paar Mal an den Riemen und lassen Sie sie wieder los, um zu prüfen, ob die Riemen frei durch die Rückenlehne laufen. Schließen Sie den Bezug mit dem Reißverschluss.
Wir empfehlen Ihnen das Stützkissen die gesamte Zeit über zu verwenden. Das Stützkissen ist jedoch abnehmbar und BRIO Zento wurde nach der neuesten Vorschrift aus ECE-R44 Rev 04 nach europäischem Standard mit und ohne Stützkissen getestet und anerkannt.
BRIO_Zento_0-25kg_instr_091211.indd 11 2009-12-22 16.58
Page 12
A
B
BRIO_Zento_0-25kg_instr_091211.indd 12 2009-12-22 16.58
Page 13

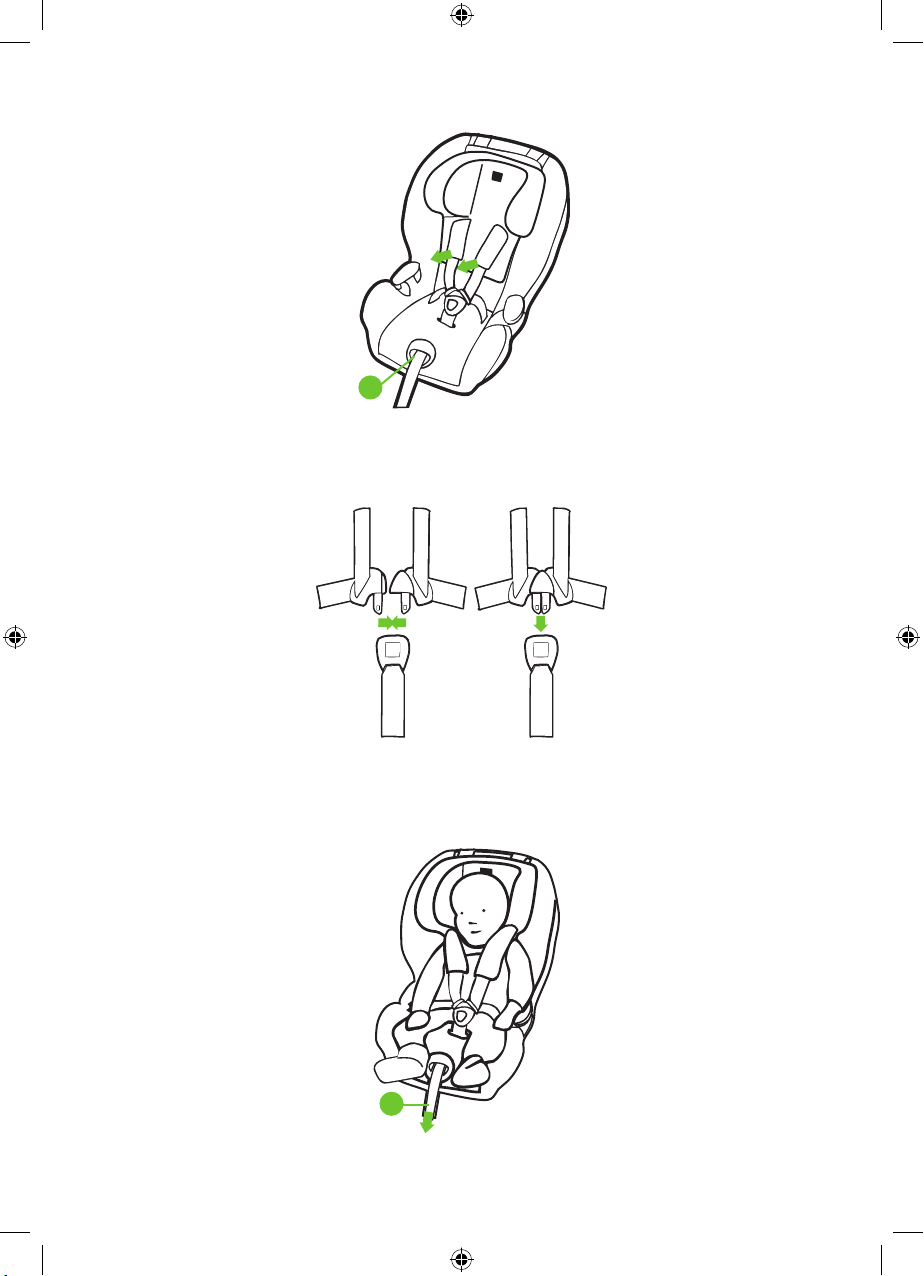

SE Spänn fast barnet
A
Tryck ner knappen för bältesjustering axelbanden och vik undan dem. Öppna bältets lås genom
, dra ut
att trycka på den röda knappen. Sätt i barnet och placera bältet över barnets axlar. För ihop de båda låstungorna och tryck ner dem i låset tills det hörs ett tydligt klickljud. Kontrollera att det är ordentligt låst och justera selen, genom att dra i bandet för bältesjustering sitter stadigt och bra kring barnet.
B
, så att det
GB Secure your child
A
Press the belt adjustment button and fold it underneath. Open the belt adjustment by
, pull out the straps
pressing the red button. Put your child in and position the belt over your child’s shoulders. Bring together both lock tongues and press them into the lock until you hear a clear click. Check and make sure that it is properly locked and adjust the stretch by pulling the adjustment band so that it is sitting rmly around your child.
B
NO Spenn fast barnet
A
Trykk ned beltejusteringsknappen beltene ut, og bøy dem til side. Åpne beltelåsen ved
, trekk skulder-
å trykke inn den røde knappen. Set t barnet i stolen og plasser beltet over skuldrene til barnet. Før sammen de to delene til låsen og trykk dem ned i låsen til det høres en tydelig klikkelyd. Kontroller at de er ordentlig låst og juster selen ved å trekke i båndet for beltejustering sitter stødig og godt rundt barnet.
B
, slik at det
FI Kiinnitä lapsi
A
Paina turvavyön säätöpainiketta ulos ja taita ne. Aukaise vöiden säätölukko painamalla
, vedä olkanauhat
punaista painiketta. Laita lapsi istuimeen ja aseta turvav yö lapsen olkapäiden yli. Tuo lukituskielet yhteen ja paina ne lukkoon, kunnes kuulet selvän napsahduksen. Varmista, että vyö on kunnolla kiinnitetty ja säädä valjaita vetämällä turvav yön säätönauhaa laan ja lapsen ympärillä.
B
, jotta se on tukevasti paikal-
DK Spænd barnet fast
A
Tryk knappen til bæltejustering remmene ud, og bøj dem til siden. Åben bæltets lås ved
ned, træk skulder-
at trykke på den røde knap. Sæt barnet i stolen, og placer selen over barnets skuldre. Før de to låsehager sammen, og tryk dem ned i låsen, til der høres et tydeligt klik. Kontroller, at låsen er låst, og juster selen ved at trække i båndet til selejustering om barnet.
B
, så det sidder stabilt og godt
DE Anschnallen des Kindes
Drücken Sie den Knopf für die Gurteinstellung herunter
A
, ziehen Sie an den Schulterriemen und weiten Sie sie aus. Önen Sie die Gurtverriegelung durch Drücken auf den roten Knopf. Setzen Sie das Kind in den Sit z und legen Sie den Gurt über die Schultern des Kindes. Führen Sie die beiden Verschlusszungen zusammen und drücken Sie sie in das Schloss, bis ein deutliches Klicken zu hören ist. Prüfen Sie, ob das Schloss wirklich geschlossen ist und stellen Sie den Gurt ein, indem Sie am Band zur Gurteinstellung ziehen und sicher umschließt.
B
, so dass der Gurt das Kind gut
BRIO_Zento_0-25kg_instr_091211.indd 13 2009-12-22 16.58
Page 14
J
A
B
K
L
C
D E F
SE Bakåtvänd montering i framsäte, 0–25 kg
Förvissa er om att det inte nns någon krockkudde på platsen för montaget. I de esta fall används stolen med den vikbara klaen utfälld markeringen på framsätets framkant bilstolen så att barnstolen kommer i kontakt med instrumentbrädan och att du får en rimlig vinkel på stolen. Akta så att inte stolen trycker mot vindrutan. Ibland nns fästpunkten för barnstolar utformade så att BRIO Zentos låsdel kan fästas ordentligt. Annars används de medföljande underförankringsbanden
D
. Banden träs med hjälp av löpsnara i stolens glidskenor
E
eller runt passagerarstolsryggens fäste i sitsen . Trä sedan banden runt stolen, se upp för ledningar och glidmekanismen. Anpassa löpsnarans längd genom att göra löpsnaran i lämplig slits i bandet. Beslaget bör hamna vid stolens framkant. Haka fast låsdelen mot öglan upp mot axeln trepunktsbälte genom sprundet närmast dörren
H
eller alternativt genom öglan och tillbaka
BRIO Zentos sittdel och ut genom sprundet på andra sidan
K
och lås. Strama till bältet och fäst bältesklämman på bilbältet vid låssidan. Efterspänn fastsättningsbanden ytterligare, försök få stolen att sitta så stadigt som möjligt. Kontrollera att stolen stöder mot instrumentbrädan. Sätt i barnet och spänn fast det. Se sid. 12-13.
A
. Placera barnstolen med
C
I
. Dra åt så mycket som möjligt. För bilens
B
och justera
, kontrollera om dessa är
F
G
antingen direkt
J
, över
L
I
G
H
GB Backward-facing assembling in frontseat,
0–25 kg
Never use BRIO Zento in places where an airbag is tted. The child safety seat is mostly used with the adjustable foot extended A. Place the safety seat with the marking on the front edge of the car seat so that it comes into contact with the dashboard and is at a reasonable angle. Make sure that the car seat does not come into contact with the windscreen. Sometimes you will nd fastening points for child safety seats whether these are designed in a way that allows the Zento locking mechanism to be properly fastened. If not, please use the attached tether straps with running noose in the seat’s slide rail back of the passenger seat’s attachments in the seat Thread the straps round the seat. Please look out for cables and the slide mechanism. Adjust the length of the noose by making it in a suitable slit in the strap. The mounting should be located at the front of the seat. Hook the locking mechanism through the loop and back again towards the shoulder Pull as much as possible. Slide the car’s three point seat
G
either directly in the loop
belt through the bung hole closest to the door BRIO Zento’s seating area and out through the bung hole on the other side lock the belt clip Retighten the tether straps again, and try to make the child
K
and lock. Tighten the tether straps and
L
on the locking side of the seat-belt.
safety seat as stable as possible. Please check that the safety seat is resting against the dashboard. Place the child in the car seat and lock the belts. See page 12-13.
B
and adjust the seat
D
. The straps are threaded
E
or round the
H
or alternatively
C
check
J
F
, across
.
I
.
BRIO_Zento_0-25kg_instr_091211.indd 14 2009-12-22 16.58
Page 15
NO Bakovervendt montering i framsete, 0-25 kg
Påse og forviss deg om at det ikke nnes airbag/kollisjons­pute på plassen bilbarnestolen skal monteres. I de este tilfellene brukes stolen med den bevegelige klaen ut Plasser bilbarnestolen med markeringen på setets framkant
B
og juster bilbarnestolen slik at den kommer i kontakt med dashbordet - og at du får en rimelig vinkel på stolen. Påse at stolen ikke trykker mot ruten. I enkelte biler nnes det festepunkter for bilbarnestoler om disse er utformet slik at BRIO Zentos låsemekanisme kan festes forsvarlig i disse. Hvis ikke så må du bruke de medfølgende forankringsbåndene ved hjelp av snoren i stolens glideskinner passasjerstolryggens feste i setet F. Tre deretter båndet
C
, nær gulvet, sjekk
D
. Båndene tres
E
eller rundt
A
rundt stolen, se opp for ledninger og glidemekanismen unders bilens stol. Tilpass båndets lengde. Beslaget bør havne/ende ved stolens forkant. Fest låsedelen direkte I ringen/løkken H eller alternativt gjennom ringen/ løkken og tilbake opp mot skulderen mulig. Tre bilens 3- punktsbelte gjennom spaltene nærmest
J
, over BRIO Zentos sete og ut gjennom spaltene
døren på den andre siden
belteklemmen forankringsbåndene ytterligere og forsøk å få stolen så
K
og lås. Stram beltet godt og fest
L
på bilbeltet på ved låssiden. Etterspenn
G
enten
I
. Dra til så mye som
stødig som mulig. Kontroller deretter at stolen hviler mot dashbordet. Sett barnet i stolen og spenn fast. Se side 12-13.
DK Bagudvendt montering på forsædet, 0-25 kg
Kontrollere at der ikke er airbag på pladsen for montering. I de este tilfælde anvendes stolen med støttebenet slået ud
A
. Placer autostolen med markeringen på stolens forside
.
B
og justere bilsædet så autostolen kommer i kontakt med instrumentbrættet, og at der er en god vinkel på stolen. Pas på at stolen ikke trykker mod ruden. I nogle biler ndes der ringe til autostolen BRIO Zento låsen kan monteres ordentligt. Ellers anvend de medfølgende underforankringsbånd ved hjælp af passagerstolens glideskinner passagerstolens ryg
C
. Kontrollere at disse er udformede, så
D
. Båndene strammes
F
. Træk båndet rundt om passager­stolen, pas på ledninger og glideskinnerne. Tilpas under­forankringsbåndens længde ved at tilpasse båndene evt. med et loop. Beslaget bør slutte ved stolens forkant. Isæt låsedelen gennem ringen og tilbage op mod skulderen
G
direkte mod ringen
eller alternativt
H
så hårdt som muligt. Før bilens trepunktssele gennem
J
sprækken nærmeste døren ud gennem sprækken på den anden side bæltet og isæt bælteklemmen Efterspænd selerne yderligere, og forsøg at få autostolen
, over BRIO Zento’s sæde og
K
L
på bilselen ved låsesiden.
til sidde så fast som muligt. Kontrollere at stolen støder op mod instrumentbrættet. Sæt barnet i og spænd fast. Se sider 12-13.
E
eller rundt om
I
. Træk
og lås. Stram
FI Turvaistuimen asentaminen etuistuimelle selkä
menosuuntaan 0 – 25 kg
Älä käytä turvaistuinta autossa paikoilla, missä on turvatyyny.
A
Useimmilla auton istuimilla turvaistuimen tukijalka
on
käännettävä pystyasentoon. Aseta istuin turvaistuimen
B
avulla auton istuimen reunalle ja säädä
merkin turvaistuin kojelautaa vasten mahdollisimman sopivaan istuinkulmaan. Varmista ettei turvaistuin ole kosketuksessa tuulilasiin.Joissakin autoissa on kiinnitysrenkaita turvaistuimia varten. Tarkista, sopivatko Zenton erillisten
C
kiinnitysvöiden lukitusosat niihin.Jos eivät sovi, käytä Zenton mukana toimitettavia lisäkiinnitysvöitä kiinnitetään auton istuimen kiskoihin auton istuimen kohtaan, jossa auton istuimen selkänoja ja istuinosa yhdistyvät varo teräviä reunoja ja johtoja. Säädä pituus pujottamalla
F
. Vedä vyöt auton istuimen alta ja
D
. Vyöt
E
. Voit kiinnittää vyöt
vyön pää vyössä olevan sopivan lenkin läpi.Kiinnitys tulisi sijaita turvaistuimen etupuolella.Kiinnitä vyön lukkolaite
G
joko suoraan kiinnitysvyön renkaaseen kautta pujottamalla takaisin istuimen selkänojassa sijaitseviin metallisiin kiskoihin Sovita auton kolmipisteturvavyö kulkuaukon
I
. Kiristä niin lujasti kuin mahdollista.
istuinosan ja toisella puolella sijaitsevan toisen kulkuaukon
K
kautta ja kiinnitä turvavyö.Kiristä turvavyö ja lukitse vyö turvaistuimen vyölukolla uudelleen ja tarkista että turvaistuin on asennettu vakaasti
L
Kiristä auton turvavyö
H
tai renkaan
J
kautta, yli
auton istuimelle. Varmista myös, että turvaistuin lepää vasten auton kojelautaa. Aseta lapsi turvaistuimeen ja lukitse vyöt. Katso sivut 12-13.
DE Rückwärtsgerichtete Montierung auf dem
Beifahrersitz, 0–25 kg
Verwenden Sie BRIO Zento niemals auf Autositzen, die einen aktiven Airbag enthalten oder ein Airbag eingebaut ist. Der Kinderautositz wird meistens mit eingeklappten Fuß verwendet auszunutzen. Platzieren Sie den Kinderautositz mit der Markierung auf dem vorderen Rand des Autositz
montieren Sie den Kinderautositz so, dass er mit dem
A
um Platz den Platz auf dem Hintersitz
B
und
Armaturenbrett in Kontakt kommt und in einem günstigen Winkel steht. Stellen Sie sicher, dass der Kinderautositz nicht mit der Windschutzscheibe in Kontakt kommt. In manchen Fällen können Sie Befestigungspunkte für Kinderautositze
C
überprüfen Sie, ob diese für BRIO Zento verwendet
nden werden können und der Kinderautositz ordnungsgemäß
befestigt werden kann. Wenn nicht, benutzen Sie bitte die mitgelieferten Haltegurt Riemen mit den Laufschlingen durch die Autositzschienen gefädelt
E
oder hinten rund um die Autositzbefestigung des Bei­fahrersitzes Sie auf Kabel und den Schiebemechanismus. Passen Sie die
F
. Fädeln Sie den Riemen um den Sitz. Achten
Länge der Schlinge an. Die Montage sollte an der Vorderseite des Sitzes erfolgen. Haken Sie die Verriegelung direkt in die Schlaufe und wieder zurück Richtung Schulter
H
wie möglich. Schieben Sie den Drei-Punkt-Gurt des Autos durch das Spundloch in der Nähe der Tür äche von BRIO Zento und durch das Spundloch auf der anderen Seite gurtriemen fest und befestigen Sie die Gurtklammer L auf
K
und schnallen Sie fest. Ziehen Sie die Halte-
D
. Die Riemen werden
G
entweder
oder alternativ durch die Schlaufe
I
. Ziehen Sie so fest
J
, über die Sitz-
der Seite der Gurtverriegelung des Fahrzeugsitzes. Lockern Sie die Halteriemen wieder und versuchen Sie den Kinder­autositz so stabil wie möglich zu machen. Bitte überprüfen Sie, dass Kinderautositz ruht gegen das Armaturenbrett gelehnt ist. Platzieren Sie das Kind in dem Kinderautositz und schnallen Sie den Gurt an. Siehe Seite 12-13.
BRIO_Zento_0-25kg_instr_091211.indd 15 2009-12-22 16.58
Page 16
I
A
B
J
K
C
D E
SE Bakåtvänd montering i baksäte, 0–25 kg
Förvissa er om att det inte nns någon krockkudde på platsen för montaget. I de esta fall används den vikbara klaen infälld Placera barnstolen med markeringen på baksätets stolssits framkant kontakt med bilstolen framför. Använd de medföljande underförankringsbanden löpsnara i stolens glidskenor stolsryggens fäste i sitsen stolen, se upp för ledningar och glidmekanismen. Anpassa löpsnarans längd genom att göra löpsnaran i lämplig slits i bandet. Haka fast låsdelen
G
eller alternativt genom öglan och tillbaka upp mot axeln
H
. Dra åt så mycket som möjligt. För bilens trepunktsbälte, alternativt tvåpunktsbälte genom sprundet Zentos sittdel och ut genom sprundet på andra sidan
J
och lås. Strama till bältet och fäst bältesklämman på bilbältet vid låssidan. Efterspänn fastsättningsbanden ytterligare, försök få stolen att sitta så stadigt som möjligt. Sätt i barnet och spänn fast det. Se sid. 12-13.
BRIO Zento är godkänd enligt bestämmelserna i ECE R44 Rev 04, den europeiska standarden för bilbarnstolar även när den monteras fristående, men vi rekommenderar att om den är monterad nära framstolarna bör bilstolen ha kontakt med sätet framför.
A
pga att det är mindre utrymme i baksätet.
B
. Viktigt är att se till så att bilbarnstolen har
C
. Banden träs med hjälp av
D
eller runt passagerar-
E
. Trä sedan banden runt
F
antingen direkt mot öglan
I
, över BRIO
K
H
F
G
GB Backward-facing assembling in backseat,
0–25 kg
Never use BRIO Zento in places where an airbag is tted. The car seat is mostly used with the adjustable foot retracted A due to reduced space in the back seat. Place the child safety seat with the marking on the front edge of the car seat It is important to ensure that the child safety seat comes into contact with the car seat in front. Use the attached tether straps running noose in the seat’s slide rail of the passenger seat’s attachments in the seat the straps round the seat. Please look out for cables and the slide mechanism. Adjust the length of the noose by making it in a suitable slit in the strap.The mounting should be lo­cated by the front of the seat. Hook the locking mechanism
F
either directly in the loop loop and back again towards the shoulder as possible. Slide the car’s three point belt, or two-point belt, through the bung hole closest to the door BRIO Zento’s seating area and out through the bung hole on the other side lock the belt clip tighten the tether straps again, and try to make the car seat as stable as possible. Place the child in the car seat and lock the belts. See page 12-13.
BRIO Zento has been approved according to the latest regulations in ECE R44 Rev 04, the European standard on child safety seats, also when tted as a free-standing child safety seat; however, if tted close to the front seat, we recommend that the child safety seat is tted so that it is in contact with the seat in front.
C
. The straps are threaded with the aid of a
D
or round the back
G
or alternatively through the
H
Pull as much
J
and lock. Tighten the tether straps and
K
on the locking side of the seat-belt. Re-
E
. Thread
I
, across
B
.
BRIO_Zento_0-25kg_instr_091211.indd 16 2009-12-22 16.58
Page 17
NO Bakovervendt montering i baksetet, 0-25 kg
Påse og forviss deg om at det ikke er airbag eller kollisjon­spute på den plassen du skal montere barnebilstolen. I de este tilfeller brukes stolen med den justerbare klaen i bunn innfelt A pga at det er midre plass i baksetet. Plasser barnebilstolen med markeringen på stolsetet i front Viktig å sjekke at barnebilstolen har kontakt med bilsetet
B
.
foran. Bruk de medfølgende forankringsstroppene C. Stroppene tres ved hjelp av snoren i stolens glideskinner eller rundt passasjerstolryggens feste i setet bandet rundt stolen, vær oppmerksom på ledninger og
E
glidemekanismen. Tilpass båndets lengde.Fest låsedelen enten direkte I ringen/løkken ringen/løkken og tilbake opp mot skulderen mye som mulig. Tre bilens 3- punktsbelte gjennom spaltene nærmest døren spaltene på den andre siden
I
, over BRIO Zentos sete og ut gjennom
og fest belteklemmen spenn forankringsbåndene ytterligere og forsøk å få stolen
G
eller alternativt gjennom
J
og lås. Stram beltet godt
K
på bilbeltet på ved låssiden. Etter-
H
. Tre deretter
. Dra til så
D
F
så stødig som mulig. Kontroller deretter at stolen hviler mot dashbordet. Sett barnet i stolen og spenn fast. Se side 12-13.
BRIO Zento er godkjent i henhold til bestemmelsene i ECE R44 Rev 04, den europeiske standarden for bilbarnestoler også når den monteres fristående, men vi anbefaler at om den er montert nær stolene foran, bør bilbarnestolen ha kontakt med setet foran.
DK Bagudvendt montering på bagsædet, 0-25 kg
Vær sikker på at der ikke er nogen airbag på pladsen for montering af autostolen. I de este tilfælde anvendes den justerbare fodstøtte ved bagsædet. Placer autostolen med markeringen på autostolens forkant har kontakt med stolen foran. Anvend de medfølgende underforankringsbånd af evt. loop i stolens glideskinner passagersædets ryg
- pas på ledninger og glideskinnerne. Tilpas båndenes længde ved at lave et loop ved hjælp af slidsen i selen. Isæt låsedelen gennem ringen og tilbage mod skulderen
A
foldet op, pg.a. den mindre plads
B
. Det er vigtigt at sikre at autostolen
C
. Båndene strammes ved hjælp
E
. Træk båndene rundt om stolen
F
direkte gennem ringene
D
eller rundt om
G
eller alternativt
H
. Træk så meget som muligt. Før bilens trepunktssele, alternativt topunktssele gennem ringen og ud gennem sprækken på den anden side Stram selen og lås bæltespændet K på bilselen ved
I
over BRIO Zentos siddedel
J
og lås.
låsesiden. Efterspænd forankringsbåndene yderligere, forsøg at få stolen til at sidde så fast som muligt. Sæt barnet i og spænd det fast. Se side 12-13.
BRIO Zento er godkendt ifølge bestemmelserne i ECE R44 Rev 04, den europæiske standard for autostole som kan monteres fritstående, men vi anbefaler, at når den er monteret mod bagudvendt på bagsædet, bør autostolen have kontakt med sædet foran.
FI Turvaistuimen asentaminen takaistuimelle
selkä menosuuntaan 0 -25 kg
Älä koskaan käytä turvaistuinta paikoilla missä on turvatyyny. Turvaistuin asennetaan takaistuimelle useimmiten tukijalka sisään käännettynä A vähäisen asennustilan vuoksi. Aseta turvaistuin auton istuimen reunalle käyttäen hyväksi turvais­tuimen merkkejä selkänoja on vasten auton etuistuinta. Käytä mukana tulevia kiinnitysvöitä etuistuimen kiskoihin istuinosan ympäri teräviä reunoja ja johtoja. Säädä pituus pujottamalla vyön
B
ja aseta istuin siten, että turvaistuimen
C
. Kiinnitä lisäkiinnitysvyöt suoraan auton
D
tai etuistuimen selkänojan ja
E
. Kiristä lisäkiinnitysvyöt tiukalle. Varo
pää vyössä olevan sopivan lenkin läpi. Kiinnitys tulisi sijaita turvaistuimen etupuolella. Kiinnitä vyön lukkolaite suoraan kiinnitysvyön renkaaseen pujottamalla takaisin istuimen selkänojassa sijaitseviin metallisiin kiskoihin Sovita auton kolmipiste turvavyö tai auton kaksipistevyö ( lantiovyö) kulkuaukon puolella sijaitsevan kulkuaukon
H
. Kiristä niin lujasti kuin mahdollista.
Kiristä turvavyö ja lukitse vyö turvaistuimen vyölukolla
G
tai renkaan kautta
I
kautta yli isuinosan ja toisella
J
kautta ja kiinnitä vyö.
Kiristä auton turvavyö uudelleen ja tarkista että turvaistuin
F
joko
K
on asennettu vakaasti auton istuimelle. Varmista myös, että turvaistuin lepää vasten etuistuimen selkänojaa. Aseta lapsi turvaistuimeen ja lukitse vyöt. Katso sivut 12-13.
BRIO Zento on hyväksytty viimeisimmän Eurooppalaisen standardin ECE R44 Rev04 mukaisesti myös vapaasti asennettuna ilman kosketusta auton kojelautaan tai auton selkänojaan.
DE Rückwärtsgerichtete Montierung auf dem Rück-
sitz, 0–25 kg
Verwenden Sie BRIO Zento niemals auf Autositzen, die einen aktiven Airbag enthalten oder ein Airbag eingebaut ist. Der Kinderautositz wird meistens mit eingeklappten Fuß verwendet auszunutzen. Platzieren Sie den Kinderautositz mit der Markierung auf dem vorderen Rand des Autositz montieren Sie den Kinderautositz so, dass er mit dem
A
um Platz den Platz auf dem Hintersitz
B
und
Vordersitz in Berührung kommt. Benutzen Sie bitte die befestigten Haltegurtriemen Laufschlingen durch die Autositzschienen gefädelt hinten rund um die Autositzbefestigung des Beifahrersitzes
E
. Fädeln Sie den Riemen um den Sitz. Achten Sie auf Kabel
C
. Die Riemen werden mit den
D
oder
und den Schiebemechanismus. Passen Sie die Länge der Schlinge an. Die Montage sollte an der Vorderseite des Sitzes erfolgen. Haken Sie die Verriegelung die Schlaufe zurück Richtung Schulter Schieben Sie den Drei-Punkt-Gurt des Autos oder den Zwei-
G
oder alternativ durch die Schlaufe und wieder
H
Punkt-Gurt durch das Spundloch in der Nähe der Tür
F
entweder direkt in
. Ziehen Sie so fest wie möglich.
I
, über die Sitzäche von BRIO Zento und durch das Spundloch auf der anderen Seite Haltegurtriemen fest und befestigen Sie die Gurtklammer
K
auf der Seite der Gurtverriegelung des Fahrzeugsitzes.
J
und schnallen Sie fest. Ziehen Sie die
Lockern Sie die Halteriemen wieder und versuchen Sie den Kinderautositz so stabil wie möglich zu machen. Platzieren Sie das Kind in dem Kinderautositz und schnallen Sie den Gurt an. Siehe Seite 12-13.
BRIO Zento wurde nach den neuesten Vorschriften in der ECE-R44 Rev 04, der europäischen Norm für Kindersitze, auch wenn sie als freistehende Kindersitz zugelassenem, aber falls vorhanden in der Nähe der vorderen Sitzbank, empfehlen wir, dass der Kindersitz ist so ausgestattet, dass es in Kontakt mit dem Vordersitz.
BRIO_Zento_0-25kg_instr_091211.indd 17 2009-12-22 16.58
Page 18
SE Framåtvänd montering, bilbarnstol, 15–18kg
Placera BRIO Zento på bilsätet. Dra ut bilbältet och håll ihop midjebandet med diagonalbandet. För bältet framifrån och bakåt genom öppningen för bältesdragning, bakom bilbarnstolens ryggstöd och fram igen genom den andra öppningen för bältesdragning och lås. Bältet ska löpa bakom armstöden. Spänn bilbältet så mycket som möjligt, ibland är det lättare att ta midjebandet först och diagonalbandet efteråt samtidigt som man belastar BRIO Zento med sin egen tyngd. Sätt i barnet och spänn fast det. Se sid. 12-13.
Tänk på att kontinuerligt anpassa bilbarnstolens bältessystem och stöddynas placering efter barnets storlek. Se sid. 10-11.
GB Forward assembling, child safety seat, 15–18kg
Place BRIO Zento on the car seat. Pull the seat-belt out and hold together the waist belt with the diagonal belt. Move the seat-belt from the front and reverse through the opening for the seat-belt in the car seat on the backside of the child safety seat and back to the front through the other opening for the seat-belt, then lock. The seat-belt should run behind the armrest. Tighten the seat-belt as much as possible. Sometimes you will nd it easier to start with the waist belt and continue with the diagonal belt while putting some of your own weight on BRIO Zento. Place the child in the car seat and lock the belts. See page 12-13.
Please make sure you continuously adjust the car seat’s belt system and the positioning of the support cushion to suit the growing child. See page 10-11.
BRIO_Zento_0-25kg_instr_091211.indd 18 2009-12-22 16.58
Page 19
NO Framovervendt montering, bilbarnestol,
15–18 kg
Plasser BIO Zento i bilsetet. Dra ut bilbeltet og hold midjebeltet sammen med diagonalbeltet. Før beltet gjennom åpningen forfra bak bilbarnestolens rygg og fram gjennom den andre åpningen – lås fast. Beltet skal gå bak arm støttene. Dra til bilbeltet så mye som mulig, det kan være enklere å ta midjebeltet først og deretter diagonalbeltet samtidig som man belaster BRIO Zento med sin egen tyngde. Sett barnet i stolen og spenn fast. Se side 12-13.
Husk på til enhver tid å tilpasse bilbarnestolens belte­system og den støtdempende putens plassering etter barnets størrelse. Se side 10-11.
DK Fremadvendt montering, autostol, 15–18 kg
Placer BRIO Zento på bilsædet. Træk selen ud og hold den diagonalt sammen med mavebæltet. Før selen fremad og gennem åbningerne for selerne bagom autostolens ryglæn og frem igen gennem den anden åbning for selerne og lås. Selen skal løbe bagom armlænet. Spænd bilens sele så meget som muligt. Nogen gange er det nemmere at tage midterselen først og diagonalselen sidst samtidig med, at man belaster BRIO Zento med sin egen vægt. Sæt barnet i og spænd det fast. Se side 12-13.
Tænk på kontinuerligt at tilpasse selesystemet og nakke­pudens placering efter barnets størrelse. Se side 10-11.
FI Asennus kasvot menosuuntaan 15–18 kg.
Lapsi kiinnitettynä istuimen omilla vöillä
Aseta Zento auton istuimelle.Vedä auton turvavyötä ulos rullasta ja pitele lantio- ja olkavyötä yhdessä päällekkäin. Pujota vyö Zenton selkänojassa olevasta kulkuaukosta takapulolelle ja ja sieltä toiseesta kulkuaukosta etupuolelle ja lukitse turvavyö lukkolaitteeseen. Auton turvavyön lantio-osan tulee kulkea kyynärtukien takaa. Kiristä turvavyötä niin kireälle kuin jaksat. Asennuksessa kannattaa aloittaa yleensä lantiovyöstä painamalla turvaistuinta lujasti auton istuinta vasten. Aseta lapsi istuimeen ja asenna vyöt. Katso sivu 12-13.
DE Montierung von BRIO Zento in nach vorn
gerichteter Position, 15–18 kg
Platzieren Sie BRIO Zento auf dem Autositz. Ziehen Sie den Fahrzeugsicherheitsgurt und halten Sie es das Hüftband zusammen mit dem Diagonalgurt. Bewegen Sie den Fahrzeugsicherheitsgurt von vorne und anschließend rückwärts durch die Önung für den Fahrzeugsicherheitsgurt auf der Rückseite der Kindersitz und zurück nach vorne durch dien andere Önung für den Sicherheitsgurt, dann schnallen Sie fest. Der Fahrzeugsicherheitsgurt sollte hinter der Armlehne verlaufen. Ziehen Sie den Fahrzeugsicherheitsgurt so fest wie möglich. Manche empnden es einfacher zuerst
Muista säätää turvaistuimien vöitä ja päätukea lapsen kasvaessa. Katso sivu 10 – 11.
mit dem Hüftgurt zu beginnen und dann mit dem Diagonalgurt weiter zu machen, indem Sie ihr eigenes Gewicht auf BRIO Zento legen. Platzieren Sie das Kind in den Kinderautositz und schnallen Sie es mit dem Gurt fest. Siehe Seite 12-13.
Bitte stellen Sie sicher, dass Sie kontinuierlich das Fahrzeuggurtsystem anpassen und die Position des Stützkissens mit dem Wachstum des Kindes anpassen. Siehe Seite 10-11.
BRIO_Zento_0-25kg_instr_091211.indd 19 2009-12-22 16.58
Page 20
A
B
C
D
SE Framåtvänd montering, bältesstol, 15–25kg
Brio Zento är “Universal” godkänd enligt de senaste bestämmelserna i ECE R44/04, den europeiska standarden för bilbarnstolar och kan användas framåtvänd som bältesstol i de esta bilar om fordonet är utrustat med godkända trepunktsbälten, fasta eller med rulldon, enl ECE Reg 16, eller motsvarande standard. Tänk dock på att det i vissa fordon kan nnas avvikelser i någon form som gör det olämpligt att använda stolen. Kontrollera om bilfabrikanten angett i bilens handbok att “Universal” bältesstol kan användas. Vid tveksamheter kontakta återförsäljaren.
Öppna blixtlåset på baksidan, dela axelmuddarnas förankringsband och lossa axelbanden från T-låset Dra ur bältena ur slitsarna framifrån. Dra bältena genom de stora öppningarna och bältesmuddarna i ckorna som nns på klädselns
B
i ryggen, rulla ihop och lägg bältet
A
.
insida. Låsdelen träs också genom klädseln och viks framåt i den fördjupning som nns i stolen. Anpassa stöddynans placering efter barnets storlek. Öppna kardborrbandet
C
som är monterat på dynans baksida, trä det genom slitshålen i bilbarnstolens rygg och fäst ihop är nu klar för användning som bältesstol, utan internbälte.
D
. BRIO Zento
Placera BRIO Zento på bilsätet och sätt i barnet. Fäst bilens trepunktsbälte över barnet. Midjebandet placeras framför armstöden så att det sitter över låren. Vid behov kan stolen yttas lite grann i sidled för att justera diagonalbandets placering på barnets axel.
GB Forward assembling, booster seat, 15–25kg
BRIO Zento is “universally” approved according to the latest regulations laid down in ECE R44/04, the European standard for child safety seats and can be used as a forward-facing booster seat in most cars that are tted with approved three-point safety belts, xed or inertia reel, in accordance with ECE Reg 16, or equivalent standards. Do remember that in certain vehicles there can be some forms of nonconformance that make it inappropriate to use the car seat. Please check the instruction manual for the vehicle to see whether the manufacturer states that “universal” seats can be used. If in doubt, please contact your retailer.
Unzip the cover on the backside, split the shoulder support’s tether strap and loosen the shoulder support from the T-lock
A
. Pull the belts out of the slots, starting from the front. Pull the belts out through the large openings belt and shoulder supports together and place in the pockets
B
in the backrest, roll the
on the inside of the cover. The locking mechanism should also be pulled through the cover and placed in the recess in the seat. Adjust the positioning of the support cushion depending on the size of the child. Open the Velcro fastening located on the reverse of the support cushion, thread it through the holes on the back of the child safety seat and tighten
BRIO Zento is now prepared for use as a forward-facing, high-
back booster seat without internal belt.
C
which is
D
.
Place BRIO Zento on the car seat and then place the child in the safety seat. Place the car’s three-point belt over the child: the waist band should be placed in front of the armrests so that it is positioned over the thighs. If necessary, move the seat slightly to the side and adjust the diagonal seat belt’s position on the shoulder of the child.
BRIO_Zento_0-25kg_instr_091211.indd 20 2009-12-22 16.58
Page 21
NO Framovervendt montering, beltestol, 15–25 kg
BRIO Zento er ”Universal” godkjent i henhold til de seneste bestemmelsene i ECE R44/04, den europeiske standarden for bilbarnestoler og kan anvendes framovervendt som beltestol i de este biler dersom bilen er utstyrt med godkjente 3-punktsbelter, faste eller rullebelter, i henhold til ECE Reg 16, eller tilsvarende standard. Vær imidlertid oppmerksom på at det i enkelte biler kan nnes avvik av noe slag som gjør det ulempelig å bruke stolen. Sjekk i bilens håndbok om “Universal” bletestol kan brukes. Ved tvil, kontakt forhandleren.
Dra opp glidelåsen på baksiden å løsne skulderbåndene
A
fra T-låsen beltene under trekket gjennom de store åpningene i ryggen, rull dem sammen og legg dem i lommene på
. Tekk beltene ut av spaltene forfra. Trekk
B
trekkets bakside. Låsen tres også gjennom trekket og bøyes fremover i den fordypningen som nnes i stolen. Tilpass den støtdempende puten til barnets størrelse. Åpne borrelåsen C som er montert på trekkets bakside, tre det gjennom spaltene i bilbarnestolens rygg og fest
D
sammen uten intern belte.
. BRIO Zento er nå klar for bruk som beltestol,
Plasser BRIO Zento i bilsetet og sett barnet i stolen. Fest bilens 3 punkt belte over barnet, midjebeltet plasseres foran arm støttene slik at beltet sitter over lårene. Ved behov kan stolen yttes litt sideveis for å justere diagonalbeltets plassering på barnets skulder.
DK Fremadvendt montering, selepude, 15–25 kg
BRIO Zento er ”universal” godkendt ifølge de seneste bestemmelser i ECE R44/04, den europæiske standard for autostole og kan anvendes fremadvendt som selepude i de este biler, hvis bilen har godkendte trepunktsseler, statisk topunktsele, hoftesele eller rullesele ifølge ECE Reg 16, eller tilsvarende standard. Der kan forekomme afvigelse i nogen form, som gør det ulempeligt at anvende stolen. Kontrollere om bilfabrikanten har angivet i håndbogen om ”universal” selestole kan anvendes. Ved tvivl kontakt forhandleren.
Åben låsen på bagsiden, dele skulderpudernes forankrings-bånd og løsne skulderbåndene fra T-låsen
A
. Træk selerne ud gennem sprækkerne foran. Træk selerne gennem de store åbninger sammen og læg selen og skulderpuderne i lommerne
B
i ryggen, rul dem
som ndes på betrækkes indersider. Låsespændet trækkes også gennem betrækket og rulles frem i den store fordybning som ndes på stolen. Tilpas nakkepudens placering efter barnets størrelse. Åben velcobåndet træk det igennem sprækkerne i autostolens ryg og spænd fast
C
som er monteret på pudens bagside,
D
. BRIO Zento er nu forberedt til anvendelse
som selepude, uden stolens sele.
Placere BRIO Zento på bilsædet og sæt barnet i. Fastspænd bilens trepunktssele over barnet, maveselen placeres fremover armlænet, så at det sidder over lårene. Ved behov kan stolen yttes lidt til siden for at justere diagonalselens placering på barnets skulder.
FI Vyöistuimena kasvot menosuuntaan 15–25 kg
BRIO Zento on hyväksytty käytettäväksi vyöistuimena eurooppalaisen turvaistuinstandardin ECE R44/04: n uusimpien määräysten mukaisesti “yleismallisena”, joten sitä voidaan käyttää useimmissa autoissa, joissa on ECE Reg 16:n tai jonkin muun vastaavan standardin mukaiset kolmipisteturvavyöt, joko kiinteät tai rullavyöt. Muista kuitenkin, että jotkin autot voivat olla sen verran poikkeavia, ettei tätä istuinta välttämättä voi käyttää niissä. Jos olet epävarma istuimen sopivuudesta, ota yhteyttä jälleenmyyjään.
Avaa kankaan vetoketju takaa. Vapauta vyöt yhdyskappaleesta
A
ja vie vyöt etupuolelle. Pujota vyöt vielä olkavyön pehmusteen läpi. Pujota vyöt taakse isojen aukkojen takapuolelle. Rullaa vöiden päät ja aseta ne kankaan sisäpuolella oleviin taskuihin. Vie vyön haarakappale ja solki alas kankaassa olevan aukon läpi ja laita se istuimen rungossa olevaan koloon. Säilytä olkavyöt kankaan alla. Säädä päätuen korkeus lapselle sopivaksi. Avaa päätuen takana sijaitseva nauha takana olevista aukoista ja kiristä vyöistuimena ilman sen omia turvavöitä.
D
. Nyt voit käyttää Zentoa
C
Aseta Zento paikoilleen auton istuimelle ja aseta lapsi istuimeen. Kiinnitä lapsi auton kolmipistevöillä. Lantiovyö tulee kulkea kyynärtukien alta.
DE Montierung von BRIO Zento in nach vorn
gerichteter Position, Kinderautositz, 15–25kg
BRIO Zento ist “universell” nach den neuesten Vorschriften der ECE R44/04 zugelassen und entspricht dem europäischem Standard für Kinderautositze. BRIO Zento kann als vorwärtsgerichteter Kinderautositz in Autos die mit festinstallierten oder aufrollbaren Drei-Punkt-Gurten ausgestattet sind verwendet werden, gemäß ECE Reg 16 oder vergleichbarem Standard. Bitte beachten Sie, dass in bestimmten Fahrzeugen Normabweichungen vorkommen kön­nen, die eine Verwendung von BRIO Zento unmöglich machen. Bitte überprüfen Sie die Bedienungsanleitung für Ihr Fahrzeug, ob es Seites des Hersteller einen Vermerk gibt das “universalle” Sitzen benutzt werden können. Sollten Sie Zweifel haben, wenden Sie sich bitte an Ihren Fachhändler.
Önen Sie den Reißverschluss auf der Rückseite des Kinder­autositzes, teilen Sie das Band für die Schultergurte und lösen Sie das Band vom T-Beschlag Gurte durch die Schlitze zu ziehen. Ziehen Sie die Gurte durch die großen Önungen Schulterpolster zusammen und verstauen Sie diese in die Taschen,
A
. Beginnen Sie von der Vorderseite die
B
in der Rückenlehne, rollen Sie den Gurt und
die sich in der Innenseite des Bezuges benden. Der Schließmech­anismus sollte auch durch den Bezug gezogen werden und in die Ausspar-ungen des Sitzes gelegt. Passen Sie die das Stützkissen an die Größe des Kindes an. Önen Sie den Klettverschluss sich auf der Rückseite des Stützkissens bendet und stecken Sie diese durch die Önungen der Rückenlehne des Kinderautositzes und befestigen Sie diese derautositz in vorwärtsgerichteter Richtung ohne eigenen Gurt.
D
. BRIO Zento ist nun benutzbar als Kin-
Platzieren Sie BRIO Zento auf den Autositz und setzen Sie das Kind in den Kinderautositz. Ziehen Sie den Fahrzeuggurt des Autos über das Kind: Das Hüftband sollte vor den Armlehnen und damit dass er über den Schenkeln verlaufen. Wenn nötig können Sie den Kinderautositz etwas zur Seite ziehen und den diagonalen Gurt an die Position der Schulter des Kindes anpassen.
B
läpi
ja tuo se läpi
C
, der
BRIO_Zento_0-25kg_instr_091211.indd 21 2009-12-22 16.58
Page 22
SE Fordonslista
Använd aldrig på passagerarplats utrustad med krock­kudde (airbag). Bilar i listan kan vara utrustade med airbag vid leverans, kontrollera därför hur din bil är utrustad. Nya bilar tillkommer och gamla modellnamn kan nnas på karosser, även utrustningen, typ bälten och bälteslängder, kan variera inom samma modellbeteckning. Läs fordons­listan noga och kontrollera att BRIO Zento passar i den aktuella bilen.
Vissa modeller saknar helt eller delvis möjlighet till montering i baksäte (positionerna B och C).
GB Vehicle list
Never install a child restraint in a seating position equipped
with an airbag. The accompanying vehicle list indicates
in which seating positions the BRIO Zento is known to be
compatible with for common makes and models. However
equipment such as airbags, seat belts, and even seat belt
lengths may vary within the same model of vehicle. New
vehicle models are introduced; existing and older models
may vary. Therefore, it is important to nd out how your
specic vehicle is equipped. Refer to the vehicle list to
check if BRIO Zento ts into your vehicle.
In certain models of vehicles an installation in the back seat
(positions B and C) may not be possible. If your vehicle is
not listed, contact your reseller for further information.
NO Bil liste
Bruk aldri babystolen i et sete hvor det er installert airbag. Biler på kjøretøylisten (til høyre på siden) kan være utstyrt med airbag ved leveranse, sjekk brukerveiledningen som følger bilen. Nye biler forekommer og gamle modellnavn kan nnes på karosserier, selv utstyr som belter og beltelengder kan variere på samme modell. BRIO Zento passer ikke i alle posisjoner i listen. Det er derfor viktig at bilens brukervei-ledning sjekkes, og at du påser at BRIO Zento passer inn i den aktuelle bilen.
Det kan være at posisjon B og/eller C ikke lar seg montere i enkelte modeller.
FI Ajoneuvolettelo
Älä koskaan aseta turvaistuinta etuistuimella, joka on varustettu turvatyynyllä (airbag). Myös tässä luettelossa maintuissa autoissa saattaa olla etuistuimen turvatyyny (airbag), katso lisätietoja autosi käyttäjän käsikirjasta. Tämä turvaistuin saattaa sopia myös muihin kuin tässä luettelossa mainittuihin autonistuimiin. Myös eri automerkkien eri malleissa on eroavaisuuksia, kuten turvavöiden pituus jne, joten tarkista aina että BRIO Zento sopii autoosi. Kysy epäselvissa tilanteissa neuvoja jälleenmyyjältäsi tai tämän turvaistuimen valmistajalta.
Joistain malleista puuttuu mahdollisuus asentaa asentoon B ja/tai C.
DK Liste over biler
Brug aldrig autostolen på forsæder, der er udstyret med
airbags (SRS). Biler på den vedlagte liste kan være udstyret
med sæde airbags. Undersøg dette i din bils instruktions-
manual. Nye modeller forekommer og gamle biler kan
komme med nye versioner. Selv udstyr som bælter og
længden på disse, kan variere. BRIO Zento passer ikke i alle
positioner i listen. Det er derfor vigtigt, at bilens brugersan-
visning tjekkes og du sikrer dig, at BRIO Zento passer ind i
den aktuelle bil.
Visse modeller kan ikke monteres i position B og/eller C.
DE Fahrzeugliste
Verwenden Sie das System niemals am Vorderinsassensitz von
Fahrzeugen, die mit Insassensitz-Airbags ausgerüstet sind (SRS).
Neue Fahrzeuge werden entwickelt und alte Modelle können
auf neue Systemen aufgebaut sein. Selbst solche Vorrichtungen
wie Gurte und Gurtlängen können innerhalb ein und desselben
Modells unterschiedlich sein. BRIO Zento paßt nicht in jede Posi-
tion in dem Fahrzeug nach der nachfolgenden Liste. Deshalbt
lesen Sie das Handbuch sorgfältig und vergewissern Sie sich, daß
BRIO Zento in ihr derzeitiges Fahrzeug paßt.
Manche Modelle können nicht in der Position B und/oder C
aufgebaut werden.
SEMI-UNIV ERSAL
0–25 kg Y
BRIO_Zento_0-25kg_instr_091211.indd 22 2009-12-22 16.58
UNIVERSAL
15–25 kg Y
Page 23
Alfa Romeo 33, 75, 147, 155, 156, 159, 164, 166, Alfasud, Alfetta, Brera, Giuletta, GT,
GTA, GTV, Spider
Audi 100, -93, 80, 80, 90, A2, A3, A4, A5, A6, A8, Q5, Q7, R8, RS4, RS6, S3, S4, S6, S8,
TT, Allroad
BMW 1-, 3-, 5-, 6-, 7-serien, Alpine, M3, X-serien, Z4 Chevrolet Alero, Astra, Aveo, Beretta, Camaro, Caprice, Captiva, Corvette, Corsica,
Epica, HHR, Matiz, Nubira Kombi, Silerado, Suburban, TrailBlazer, Trans Sport, Tahoe
Chrysler 300 C, 300M, Concorde Imperial, Grand voyager, Le Baron, Neon, PT
Cruiser, Stratus, Saratoga, Sebring, Town & Country, Vision, Voyager
Citroen AX, Berlongo family, BX, C-Croser, C1, C3, C3 Picasso, C4, C4 Grand Picasso,
C5, C6, C8, CX, GS, ZX, XM, Berlingo, Dyane, Evasion, Millisime, Pluriel, Saxo, Visa, Xsara, Xantia
Daewoo Lanos, Leganza, Matiz, Musso, Nubira, Tacuma, Terios Daihatsu Applause, Charade, Cuore, Ferroza, Gran Move, Rocky, Sirion, Terius, YRV Fiat 500, Agenta, Bravo/Brava, Chroma, Dobló, Ducato, Grande Punto, Idea, Marea,
Multipla, Panda, Punto, Regatta, Ritmo, Seicento, Stilo, Stilo Multi Wagon, Tempra, Tipo, Ulysse, Uno
Ford Aerostar, Bronco, C-max, Cougar, Escort, Explorer, Fiesta 89-, Focus, Fusion,
Granada, Galaxy, Ka, Kuga, Maverick, Mondeo, Puma, Orion, S-max, Scorpio, Sierra, Windstar
Honda Accord, Accord Tourer, Aerodeck, Civic, CR-V, FR-V, HR-V, Isight, Integra, Jazz,
Legend, Logo, Prelude, Shuttle, Stream
Hyundai Accent, Atos, Atos Prime, Centennial, Coupé, Elantra, Getz, H-1, H100,
i10, i20, i30, iX35, Matrix, Pony, Scoupe, Santa Fe, Sonata, Starex, Terracan, Travjet, Trajet, XG
Isuzu Axiom, Ascender, D-max, Gemini, Rodeo, Rodeo Sport, Trooper Jaguar S-Type, X-Type, XF, XJ8, XJR, XJH, XJ6, XK-series, Daimler, Sovereign Jeep Liberty, Wrangler, Cherokee, Grand Cherokee, Patriot Kia Carnival, Carens, Ceed, Ceed sportwagon, Magentis, Optima, Picanto, Pride,
Proceed, Pregio, Rio, Rio Cinco, Sedona, Sephire, Shuma, Sorento, Soul, Spectra, Sportage, Wagon
Lada 110, 1200, 1300, 1500, 1510, 1600, 2101, 2104, 2105, 2107, Eurosamara, Kalina,
Niva, Samara
Lancia A112, Dedra, Delta, Fire, Gamma, Kappa, Lybra, Phedra, Thema, Thesis, Y,
Ypsilon
Land Rover Defender, Discovery, Freelander, Range Rover Lexus 200, 300, 400, 450, 460, 600, ES-300, GS-300, GS-430, LS-430, LX-470, IS200,
IS-300, RX-300
Mazda 2, 3, 5, 6, 7, 121, 323, 626, 818, 929, B2500, demio, Familia, MRV, MPV,
Premacy, Tribute, Xedos
Mercedes Benz 180, 190, 200, 230, 240, 250, 280, 300, 350, 400, 500, A-, B-, C-, CL-,
CLK-, E-, G-, ML-, MLK-, SUV M-klass, V-klass, Vaneo
Mitsubishi Carisma, Colt, Lancer, L200, Galant, Grandis, Outlander, Pajero, Runner,
Sigma, Space, Wagon, Space Star, Tredia
MG MGF, ZR, ZT, ZT-T Nissan 100NX, Almera, Bluebird, Cherry, King Cab, Maxima, Micra, Murano, Note,
Patrol, Pixo, Primera, Quashqai, Sunny, Terrano II, X-Trail
Opel Agila, Ascona, Astra, Calibra, Corsa, Frontera, Insignia, Kadett, Meriva, Monza,
Monterey, Omega, Sintra, Signum, Tigra, Vectra, Zara
Peugeot 104, 106, 107, 204, 205, 206, 207, 305, 306, 307, 308, 309, 404, 405, 406,
407, 505, 605, 607, 806, 807, Partner, XS
Porsche Cayenne Renault 14, 18, 19, 21, 25, Clio, Espace, Kangoo, Koleos, Laguna, Master, Mégane,
Safran, Scénic, Trac, Twingo
Rover 25, 45, 75, 75Touren, 200, 416SiL, 420, 620, R75, Range Rover, Sterling Saab 99, 90, 900, 9000, 9-3, 9-5, 9-5 Wagon Seat Alhambra, Altea, Arosa, Cordoba, Cupra R, Exeo, Ibiza, Inca Kombi, Leon, Stella,
Toledo, Vario
Skoda Fabia, Favorit, Felicia, Octavia, Roomster, Superb Subaru Columbus, Forester, Impreza, Justy, Legacy, Leone, Outback, Super, Trendy,
XT
Suzuki Aero, Alto, Baleno, Esteem, Grand Vitara, Jimny, Liana, R+, Samurai, Splash,
Sprint, Swift, Vitara, Wagon, SX4, XL-7
Talbot-Simca 1508, Horizon, Samba, Solara Toyota Auris, Avensis, Aygo, Camry, Carina, Celica, Corolla, Cressida, Crown,
FourRunner, Hiace, Hilux, Insight, Land Cruiser, PicNic, Previa, Prius, RAV4, Starlet, Tercel, Verso, Yaris
Volkswagen 1500, Beatle, Bora, Caddy, California, Caravelle, Corrado, Derby, Golf,
Jetta, Lupo, Multivan, Passat, Phaeton, Polo, Santana, Sharan, Tiguan, Touran, Touareg, Vento
Volvo S40, V40, S50, V50, S60, C70, S70, V70, S80, S90, V90, 142-145, 240, 264, 343-
360, 440-480, 740-760, 780, 850, 940-960, XC60, XC70, XC90
A B C
OK OK OK
OK OK OK OK OK OK
OK OK OK
OK OK OK
OK OK OK OK OK OK OK OK OK
OK OK OK
OK OK OK
OK OK OK
OK OK OK OK OK OK OK OK OK OK OK OK
OK OK OK
OK OK OK
OK OK OK OK OK OK
OK OK OK
OK OK OK
OK OK OK
OK OK OK OK OK OK
OK OK OK
OK OK OK
OK OK OK OK OK OK
OK OK OK OK OK OK OK OK OK
OK OK OK OK OK OK
OK OK OK
OK OK OK OK OK OK
OK OK OK
OK OK OK
OK OK OK
BRIO_Zento_0-25kg_instr_091211.indd 23 2009-12-22 16.58
Page 24
SE Garanti
Garantiperioden följer konsument­köpslagen. Garantin gäller endast material- och fabrikationsfel. Inköpsdatum kan endast styrkas med ursprungligt inköpskvitto. Garantin kan endast utnyttjas av de första ägarna och kan inte överlåtas. Garantin gäller endast produkter som användarna inte har ändrat på något sätt. Vid fel kan du vända dig till åter­försäljaren. Om de inte kan åtgärda problemet skickar de produkten med en beskrivning av problemet och det ursprungliga inköpskvittot med datum till tillverkaren. Reparationer ger ingen rätt till förlängning av garantiperioden. BRIO AB ansvarar inte för annan skada än på den tillverkade produkten.
Garantin gäller inte om:
• ursprungligt inköpskvitto inte kan uppvisas med produkten.
• felet uppkommit på grund av felaktig användning eller felaktigt underhåll, avvikande från det som beskrivs i bruksanvisningen.
• reparationer utförts av tredje part.
• felet uppkommit på grund av försummelse eller olyckshändelse.
• serienumret har skadats eller tagits bort.
• det är fråga om normalt slitage av delar eller klädsel som man kan räkna med i daglig användning.
• om sätet i bilen är skadat.
• de angivna garantivillkoren inte har uppfyllts.
Frågor
Kontakta din återförsäljare om du har några frågor. Se till att ha följande information till hands när du ringer;
• Serienummer.
• Uppgifter om märke och modell på den bil där BRIO Zento installerats.
• Barnets ålder och vikt.
GB Warranty
The warranty period follows the Consumer Purchases Act. The war­ranty applies only to material and manufacturing faults. The date of purchase may only be conrmed with the original receipt. The warranty can only be used by the rst owners and cannot be transferred. The war­ranty applies only to products that have not been adapted by the user in any way. If there is a fault, you can approach the seller. If he cannot remedy the problem, be will send the product with a description of the problem and the original receipt showing the date to the manufacturer. Repairs do not entitle you to an extension of the warranty period. The manufacturer will not be liable for any damage other than that caused to the product made by the manufacturer.
The warranty will not apply if:
• original receipt cannot be produced with the product
• the fault has arisen owing to incor­rect use or incorrect maintenance that deviates from that which is described in the user instructions
• repairs have been carried out by a third party
• the fault has arisen owing to neglect or an accident
• the serial number has been dam­aged or removed.
• it is a question of normal wear and tear of parts or covering that can be expected from daily use
• if the car seat is damaged
• the warranty terms indicated have not been fullled.
Questions
Contact your seller if you have any questions. Ensure that you have the following information to hand when you call;
• Serial number
• Information on make and model of the car in which the BRIO Zento has been installed
• The age and weight of your child.
NO Garanti
Garantiperioden følger Kjøpsloven. Garantien gjelder kun for material- og fabrikasjonsfeil. Kjøpsdato kan kun bekreftes med opprinnelig kvittering. Garantien kan kun benyttes av de første eierne og kan ikke overdras. Garantien gjelder kun produkter som brukeren ikke har modisert på noen måte. Ved feil kan du henvende deg til forhandleren. Dersom han ikke kan gjøre noe med problemet, sender han produktet med en beskrivelse av problemet og den opprinnelige kvit­teringen med dato til produsenten. Bytte eller gjenkjøp kan ikke kreves. Reparasjoner gir ingen rett til forlengelse av garantiperioden. Produsenten har ikke ansvar for an­nen skade enn på det produktet de har produsert.
Garantien gjelder ikke hvis:
• opprinnelig kjøpskvittering ikke kan fremvises sammen med produktet.
• feilen er oppstått på grunn av feil bruk eller feil vedlikehold, avvikende fra det som er beskrevet i bruksan­visningen.
• reparasjoner utføres av en tredje part.
• feilen er fremkommet på grunn av forsømmelse eller ulykke.
• serienummeret er skadet eller ernet.
• det er spørsmål om normal slitasje av deler eller tekstiler som man kan regne med ved daglig bruk.
• dersom setet i bilen er skadet.
• de oppgitte garantivilkår ikke er oppfylt.
Spørsmål
Kontakt din forhandler dersom du har noen spørsmål. Påse at følgende informasjon er tilgjengelig når du ringer:
• Serienummer.
• Opplysninger om merke og modell på bilen hvor BRIO Zento installeres.
• Barnets alder og vekt.
BRIO_Zento_0-25kg_instr_091211.indd 24 2009-12-22 16.58
Page 25
DK Garanti
Garantien gælder i henhold til købe­loven. Garantien dækker konstruktions­og fabrikationsfejl. Dato for købet, kan kun bekræftes med original købsnota. Garantien gælder kun, når der ikke er ændret på produktet. Skulle du opdage en fejl, kontakt da venligst forhandleren. Kan denne ikke løse problemet, sendes produktet videre til producenten sammen med beskrivelse af problemet samt original købsnota. Erstatning eller ombytning kan ikke forlanges. Reparationer forlænger ikke kundens garanti. Pro­ducenten er ikke ansvarlig for andre skader/fejl end dem, der er påført produktet af producenten.
Garantien gælder ikke hvis:
• der ikke kan forevises original købsnota sammen med produktet.
• skaderne er sket som følge af ukorrekt brug i forhold til denne instruktion.
• eventuelle reparationer er udført af tredje part.
• skaden er sket som følge af uheld eller misbrug.
• serienummeret er skadet eller ernet.
• der er tale om normal slidtage som følge af daglig brug.
• bilens sæder er beskadigede.
• betingelserne i garantien ikke kan efterleves.
Spørgsmål
Kontakt din forhandler, hvis du har spørgsmål. Sørg for at have følgende oplysninger klar ved henvendelse;
• Serienummer.
• Mærke og model på den bil, hvor BRIO Zento er installeret.
• Vægt og alder på barnet.
FI Takuu
Takuu on kuluttajasuojalain mu­kainen. Takuu kattaa ainoastaan mate­riaali- ja valmistusvirheet. Ostopäivän todisteeksi tarvitaan alkuperäinen kassakuitti. Takuu koskee vain tur­vakaukalon ensimmäistä omistajaa, sitä ei voi siirtää toiselle omistajalle. Takuu raukeaa, jos turvakaukaloon on tehty jotain muutoksia. Jos havaitset tuotteessa virheen, ota yhteyttä myyjään. Ellei myyjä pysty korjaamaan ongelmaa, hän lähettää tuotteen, alkuperäisen kassakuitin sekä kuvauksen ongelmasta tuotteen valmistajalle. Korjaukseen menevä aika ei oikeuta takuuajan piden­nykseen. Valmistaja ei vastaa muista kuin valmistamilleen tuotteille aiheutuneista vahingoista.
Takuu ei korvaa:
• jos alkuperäistä ostokuittia ei esitetä yhdessä tuotteen kanssa.
• vikoja, jotka ovat syntyneet siksi, että tuotetta on käytetty tai hoidettu tämän käyttöohjeen vastaisesti.
• jonkin kolmannen osapuolen suorit­tamia korjauksia.
• huolimattomuuden tai onnettomu­uden vuoksi syntyneitä vikoja.
• jos, tuotteen sarjanumeroa on vahin­goitettu tai se on poistettu.
• normaalia osien tai kankaan päivittäisestä käytöstä aiheutuvaa kulumista.
• ajoneuvon istuimen vaurioita.
• jos takuuehtoja ei ole noudatettu.
Kysyttävää?
Ota yhteyttä tuotteen myyjään, jos sinulla on jotain kysyttävää. Yhteyde­noton yhteydessä sinulta saatetaan kysyä seuraavia tietoja:
• Tuotteen sarjanumero.
• Sen auton merkki ja malli, mihin BRIO Zento on asennettu.
• Tuotetta käyttävän lapsen paino ja ikä.
DE Garantie
Die Garantiezeit gilt gemäß dem schwedischen Konsumentenkauf­gesetz (konsumentköpslagen). Nur Material- und Fabrikationsfehler fallen unter die Garantie. Das Kaufdatum kann nur mit der ursprünglichen Quittung nachgewiesen werden. Die Garantie kann nur von den ersten Besitzern genutzt werden und ist nicht übertragbar. Die Garantie deckt lediglich Produkte, die von den Be­nutzern nicht verändert worden sind. Im Falle eines Fehlers wenden Sie sich bitte an Ihren Händler. Kann er das Problem nicht beheben, schickt er das Produkt mit einer Problembe­schreibung und der ursprünglichen Quittung mit dem Kaufdatum an den Hersteller. Reparaturen bewirken keine Verlängerung der Garantiezeit. Der Hersteller haftet für keine anderen Schäden als die am Produkt des Herstellers.
Diese Garantie gilt nicht, wenn:
• die ursprüngliche Quittung nicht zusammen mit dem Produkt vorge­wiesen werden kann.
• der Fehler auf von der Gebrauchs­anweisung abweichende, falsche Verwendung oder Wartung zurück­zuführen ist.
• Dritte Reparaturen durchgeführt haben.
• der Fehler auf Vernachlässigung oder Unfall zurückzuführen ist.
• die Seriennummer beschädigt oder entfernt wurde.
• es sich um normale Abnützung von Einzelteilen oder Bezug handelt, mit der im täglichen Gebrauch zu rechnen ist.
• der Kindersitz beschädigt ist.
• die angegebenen Garantiebedin­gungen nicht erfüllt wurden.
Fragen
Bei Fragen wenden Sie sich bitte an Ihren Händler. Halten Sie beim Kontakt mit Ihrem Händler folgende Informationen bereit:
• Seriennummer.
• Angaben zu Marke und Modell des Autos, in dem BRIO Zento Kindersitz montiert ist.
• Alter und Gewicht des Kindes.
BRIO_Zento_0-25kg_instr_091211.indd 25 2009-12-22 16.58
Page 26
BRIO_Zento_0-25kg_instr_091211.indd 26 2009-12-22 16.58
Page 27
BRIO_Zento_0-25kg_instr_091211.indd 27 2009-12-22 16.58
Page 28
SE B RIO Ze nto
Flexibel kombistol för barn upp till 25 kg.
Kan användas både som bakåt- och framåtvänd bilbarnstol samt som bältesstol.
R3686200044 December 2009
Ställbart fotstöd för optimal lutning och komfort.
Ställbart och avtagbart huvudstöd för ökad komfort.
Ny bältesklämma för enklare montering.
Avtagbar och tvättbar klädsel. Godkänd enligt senaste ECE-kravet,
R44 Rev 04.
GB B RIO Ze nto
Flexible combination child safety seat for children weighing up to 25 kg.
Can be used both as a rear and forward-facing child safety seat and as a high-back booster seat.
Adjustable footrest for optimal inclination and comfort.
Adjustable and removable head support for increased comfort.
New belt clip for simplied assembly. Removable and washable cover. Approved according to the most
resent ECE-demand, R44 Rev 04.
NO BR IO Zen to
Fleksibel kombistol for barn opp til 25 kg.
Kan brukes både som bakover- og framovervendt bilbarnestol samt som beltestol.
Justerbar fot støtte for optimal stilling og komfort.
Justerbar og avtakbar hodebesk yttelse for bedre komfort.
Ny beltelås for enklere montering. Avtakbart og vaskbart tek stil. Godkjent i henhold til sist
oppdaterte ECE-krav R4 4 Rev 04.
DK BR IO Zento
Fleksibel kombistol for børn op til 25 kg.
Kan anvendes både som bagud- og fremadvendt autostol samt som selepude.
Indstillelig fodstøt te for optimal hældning og komfort.
Indstillelig og aftagelig nakkepude for øget komfort.
Ny selelås for nemmere montering. Aftageligt og vaskbart betræk. BRIO Zento er godkendt ifølge
nyeste ECE-krav, R44 Rev 04.
BRIO AB, SE-283 83 Osby, Sweden, www.brio.net
FI BR IO Z ent o
Monipuolinen Kombi-istuin 0 – 25 kg lapselle.
Voidaan käyttää sekä selkä menosuuntaan että kasvot menosuuntaan, kuten myös vyöistuimena.
Säädettävä tukijalka oikean istuinkulman ja asennon löytämiseksi
Säädettävä ja irroitettava päätuki turvallisuuden ja mukavuuden lisäämiseksi.
Uusi ja helpompi turvav yön lukitussolki.
Irroitettava ja pestävä kangaspäällinen.
Brio Zento on hyväksy tty viimeisimmän turvamääräyksen ECE R44 Rev 04 mukaisesti.
DE B RIO Ze nto
Flexibler Kombinationskinderautositz för Kinder bis 25 Kg.
Kann sowohl als vorwärts- oder rückwärtsgewandter Kinderautositz angewendet werden.
Verstellbare Fußstütze für optimalen Komfort.
Verstellbares und abnehmbares Stützkissen für mehr Komfort.
Neue Gurtklammer für leichtere Montage.
Abnehmbarer und waschbarer Bezug.
Genehmigt nach letzter ECE­Richtlinie, R44 Rev 04.
BRIO_Zento_0-25kg_instr_091211.indd 28 2009-12-22 16.58
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
