Briggs & Stratton SNAPPER Operator's Manual

Not for Reproduction

English

Dansk

Deutsch

Español

Français

Italiano

Nederlands

Operator’s Manual Betjeningsvejledning Bedienungsanleitung Manual del Operario Manuel de l’opérateur Manuale dell’Operatore Gebruiksaanwijzing

Norsk

Português

Lietuvių

Polski

Русский

Slovenèina

Slovenija

Brukerhåndbok Manual do Operador

Naudojimo instrukcija

Instrukcja obs³ugi

Руководство по эксплуатации

Pokyny na obsluhu a údržbu

Priroènik za uporabo

Form No. 881052

Revision:

Not for Reproduction

3 4

BRIGGSandSTRATTON.com

Not for Reproduction

BRIGGSandSTRATTON.com

Not for Reproduction

AB C

Contents

Not for Reproduction

Illustrations 2.......................................

Operator Safety 6...................................

Features and Controls 8.............................

Pictorals 8..........................................

Assembly 8.........................................

Operation 9.........................................

Maintenance 10.....................................

Troubleshooting 12.................................

Warranty Policy 13..................................

Operator Safety

Symbols And Warnings

The safety alert symbol is used to identify safety information about hazards that can result in personal injury. A signal word (DANGER, WARNING, or CAUTION) is used with the alert symbol to indicate the likelihood and the potential severity of injury. In addition, a hazard symbol may be used to represent the type of hazard.

DANGER indicates a hazard which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazard which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided,

might result in minor or moderate injury.

NOTICE indicates a situation that could result in

damage to the product.

Owner’s Information

Know your product: If you understand the unit and how the

unit operates, you will get the best performance. As you read this manual, compare the illustrations to the unit. Learn the location and the function of the controls. To help prevent an accident, follow the operating instructions and the safety rules. Keep this manual for future reference.

Responsibility Of The Owner

WARNING: This cutting machine is capable of

throwing objects. Failure to observe the following safety instructions could result in serious injury to

the operator or bystanders.

The responsibility of the owner is to follow the instructions below.

Safe Operation Practices

For Pedestrian Controlled Rotary Walk-behind Mowers

I. General Operation

1. Read, understand, and follow all instructions on the machine and in the manual(s). Be thoroughly familiar with the controls and the proper use of the walk-behind mower before starting.

2. Familiarize yourself with all of the safety and operating decals on this equipment and on any of its attachments or accessories.

3. Do not put hands or feet near or under rotating parts.

4. Only allow responsible individuals, who are familiar with the instructions, to operate the walk-behind mower.

5. Inspect the area where the mower is to be used. Your equipment can propel small objects at high speed causing personal injury or property damage. Stay away from breakable objects, such as house windows, auto glass, greenhouses, etc.

6. Keep the area of operation clear of all persons, particularly small children, and pets.

7. Wear appropriate clothing such as a long--sleeved shirt or jacket. Also wear long trousers or slacks. Do not wear shorts.

8. Do not wear loose clothing which could get caught in this equipment.

9. Always wear safety goggles or safety glasses with side shields when operating walk-behind mower to protect your eyes from foreign objects which can be thrown from the unit.

10. Always wear work gloves and sturdy footwear. Leather work shoes or short boots work well for most people. These will protect the operator’s ankles and shins from small sticks, splinters, and other debris, and improve traction.

11. It is advisable to wear protective headgear to prevent the possibility of being struck by small flying particles, or being struck by low hanging branches, twigs, or other objects which may be unnoticed by the operator.

12. Do not operate the walk-behind mower without proper guards or other safety protective devices in place.

13. Use this equipment only for its intended purpose. Do not operate the mower over loose material, such as gravel, sticks, rubbish, etc., that cause risk of thrown objects and damage to the mower.

14. See manufacturer’s instructions for proper operation and installation of accessories. Only use accessories approved by the manufacturer.

15. Operate only in daylight or good artificial light.

16. Do not operate the walk-behind mower while under the influence of alcohol, drugs or other medication which can cause drowsiness or affect your ability to operate this machine safely.

17. Never operate walk-behind mower in wet grass. Always be sure of your footing; keep a firm hold on the handle and walk; never run.

18. Before each use, inspect the throttle control lever and cable. Make sure that the cable is free and that the lever is not damaged. Also check the cable linkage running to the carburetor for kinks, loose fittings, and obstructions. Verify that the control bail is working properly.

6 BRIGGSandSTRATTON.COM

19. Stop the engine (motor) when crossing gravel drives,

Not for Reproduction

walks, or roads.

20. Watch for traffic when operating near, or when crossing roads.

21. Stop the engine (motor) whenever you leave the equipment, before cleaning repairing or inspecting the unit, be sure that all moving parts have stopped. Let the engine cool, disconnect the spark plug wire and move it away from the spark plug.

22. If the equipment should start to vibrate abnormally, stop the engine (motor), disconnect the spark plug wire and prevent it from touching the spark plug. Check immediately for the cause. Vibration is generally a warning of trouble.

23. After striking a foreign object, stop the engine (motor). Remove the wire from the spark plug. Inspect the walkbehind mower for damage. If damaged, repair before starting and operating the walk-behind mower.

24. Regularly inspect the walk-behind mower. Make sure parts are not bent, damaged or loose.

25. Never pick up or carry the walk-behind mower while the engine is running.

26. Prolonged exposure to noise and vibration from petrol engine powered equipment should be avoided. Take intermittent breaks and/or wear ear protection from engine noise as well as heavy work gloves to reduce vibration in the hands.

II. Slope Operation

Slopes are a major factor related to slip and fall accidents which can result in severe injury. All slopes require extra caution. If you feel uneasy on a slope, do not mow it.

Do mow across the face of slopes; never up and down. Do remove objects such as rocks, tree limbs, etc. Do watch for holes, ruts, or bumps. Tall grass can hide ob-

stacles. Do not mow near drop--offs, ditches, or embankments. The

operator could lose footing or balance.

Do not mow excessively steep slopes. Do not mow excessively steep slopes (maximum 10 de-

grees) or areas where the ground is very rough. Exercise extreme caution when changing direction on slopes.

Do not mow on wet grass. Reduced footing could cause slipping.

III. Children

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the mower and the mowing activity. Never assume that children will remain where you last saw them.

1. Keep children out of the mowing area and under the watchful care of a responsible adult.

2. Be alert and turn walk-behind mower off if children enter the area.

3. Before and while moving backwards, look behind and down for small children.

4. Never allow children to operate the walk-behind mower.

5. Use extra care when approaching blind corners, shrubs, trees, or other objects that may obscure vision.

IV. Service

1. Use extra care in handling petrol and other fuels. They are flammable and vapors are explosive.

a. Use only an approved container. b. Never remove fuel cap or add fuel with the engine

running. Allow engine to cool before refueling. Do

not smoke. c. Never refuel the machine indoors. d. Never store the machine or fuel container inside

where there is an open flame, such as a water

heater. e. If the fuel tank has to be drained, this should be

done outdoors. The drained fuel should be stored in

a container specifically designed for fuel storage or it

should be disposed of carefully. f. Old oil and petrol should be carefully poured into

containers especially designed for oil and fuel. g. Filled containers should be carefully transported to a

collection center for proper recycling.

2. Never run an engine indoors or inside a closed area.

3. Never make adjustments or repairs with the engine (motor) running. Disconnect the spark plug wire, and keep the wire away from the plug to prevent accidental starting (remove the ignition key if equipped with an electric start). Always wear eye protection when you make adjustments or repairs.

4. Check the engine mounting bolts at frequent intervals for proper tightness.

5. Keep all nuts and bolts tight and keep equipment in good condition. If items are replaced, make sure the mounting fasteners are tight.

6. Never tamper with safety devices. Check their proper operation regularly.

7. When servicing or repairing the walk-behind mower, do not tip the machine over or up unless specifically instructed to do so in this Manual. Service and repair procedures can be done with the walk-behind mower in an upright position. Some procedures will be easier if the machineisliftedonaraisedplatformorworkingsurface.

8. To reduce fire hazard, keep walk-behind mower free of grass, leaves, or other debris build--up. Clean up oil or fuel spillage. Allow walk-behind mower to cool before storing.

9. Stop and inspect the equipment if you strike an object. Repair, if necessary, before restarting.

10. Always disconnect spark plug wire before cleaning, repairing, or adjusting.

11 . Do not change the engine governor setting or over--

speed the engine.

12. Clean and replace safety and instruction decals as necessary.

13. To guard against engine over--heating, always have engine debris filter mounted and clean.

14. Inspect walk-behind mower before storage.

15. Use only original equipment or authorized replacement parts.

16. Replace the cutting blade with factory authorized part.

Description

Not for Reproduction

The walk-behind lawn mower is an engine powered rotary type mower. The engine drives a cutting blade located under the mower housing. The blade lifts and cuts through the grass. The height of cut can be adjusted to give the lawn the desired finish. The cut pieces of grass are either collected into a rear mounted grass bag or, on some mowers, it can be recycled to feed the lawn. Recycling the cut grass is known as “mulching”. Push models require the operator to push the mower. Self-propelled models have a rear wheel drive system to make mowing easier.

Control And Operating Pictorials - Figure

H. Slow I. Fast J. Oil K. Fuel L. Engine -- Start/Run/Stop M. Drive Control Lever -- Disengaged N. Engine Speed Control -- Engaged

Intended Use/Limits Of Use

The walk-behind lawn mower is designed to cut lawn grass. Any other use is not permitted. It is not designed to cut grass over 15cm in length or grass mixed with tall weeds. The lawn mower is only suitable for private use in a domestic garden. It is not suitable for cutting grass in public parks or playing fields.

Features and Controls

Compare the following features and controls with your model (Figure 1). Make sure that you know the location and understand their purpose.

A. Engine Stop Lever B. Upper Handle C. Knob or Locking Lever D. Lower Handle E. Rear Door F. Engine G. Height Adjuster H. Nameplate I. Grass Bag J. Recoil Starter Handle K. Drive Lever (Self-propelled model) L. Mulcher Plug M. Engine Throttle Control (optional)

Pictorials

Important: The following pictorials are located on your unit or on literature supplied with the product. Before you operate the unit, learn and understand the purpose for each pictorial.

Assembly

Illustrations and pictorials begin on page 2.

Unpacking Instructions - Figure

The mower was fully assembled at the factory. When the mower was put in the carton, the handle was put in the storage position. To put the handle in the operating position, follow the steps below.

1. Remove the mower from the carton.

2. Raise the lower handle (A) to the operating position

(Figure 2).

3. The handle bracket (B) has two mounting holes (Figure

3). Use hole (C) to mount the handle in the high position. Use hole (D) to mount the handle in the low position.

4. Mount the handle in either hole (C)orhole(D) with the

fasteners as shown. Tighten knobs (E) until the lower handle is secure.

5. Remove knobs (F) and the fasteners from the lower

handle (A). See Figure 4. Put the upper handle (G)inthe operating position. Tighten the knobs (F) until the upper handle and lower handle are locked in place.

6. To mount the recoil starter rope, you must first engage the

engine stop lever (H). See Figure 5. Slowly pull the recoil starter handle (I) and install the recoil starter rope into the rope guide (J).

7. On all models, secure the cables to the handle with the

wire ties (K).SeeFigure6. NOTICE: Be careful when you fold or raise the handle. Do

not damage the cables. A cable that is bent will not work correctly. Before you use the unit, replace a bent or damaged cable.

2 3 4 5 6

Safety Warning Pictorials - Figure

A. WARNING B. IMPORTANT: Read Owner’s Manual Before Operating

This Machine.

C. WARNING: Thrown Objects. Keep Bystanders Away.

Read User Instructions Before Operating This Machine.

D. WARNING: Do Not Use This Machine On Slopes Greater

Than 10 Degrees.

E. WARNING: Keep Feet And Hands Away From Rotating

Blade.

F. WARNING: Disconnect Spark Plug Wire Before Servicing

Unit.

G. WARNING: Crushed Fingers.

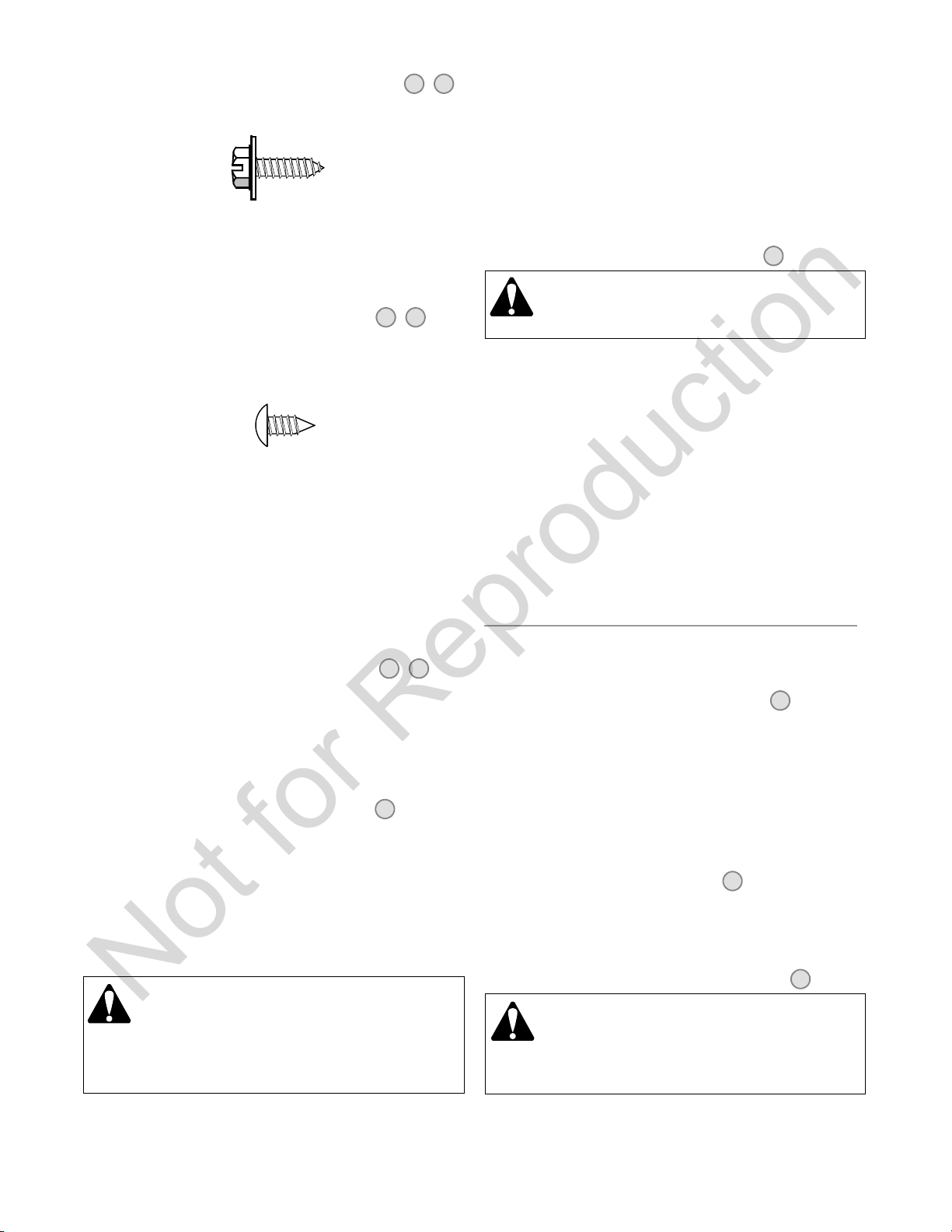

How To Assemble The Handle Console - Figure

1. Remove the four large screws (A) from the parts bag. The

fastener is shown below.

2. Align the handle console (B) to the four mounting holes in

the upper handle (C).SeeFigure7.

3. Attach the handle console (B) to the upper handle (C) with

the four hex screws (A).SeeFigure8.

7 8

8 BRIGGSandSTRATTON.COM

How To Assemble

Not for Reproduction

The Throttle Control - Figure

Note: Some models do not have the optional remote throttle control.

1. Remove the two small screws (D) from the parts bag. The fastener is shown below.

9 10

2. Slide the mulcher plug (A) into the discharge opening. How To Remove The Mulcher Plug

1. Raise the rear door (B). See Figure 14.

2. Remove the mulcher plug (A) from the discharge opening.

Operation

Illustrations and pictorials begin on page 2.

2. Align the holes in the throttle control (E) with the mounting holes in the handle console (B).SeeFigure9.

3. Fasten the throttle control to the handle console with the two pan head screws.

4. Remove the throttle control knob from the parts bag.

5. Use a small hammer (F) and lightly tap the throttle control knob (G) onto the throttle control arm. See Figure 10.

How To Assemble The Grass Bag - Figure

1. Slide the frame assembly (A) into the open end of the grass bag (B). See Figure 11.

2. Make sure the handle (C) is on the outside of the grass bag (Figure 12). Attach the clips (D) to the frame assembly (E).

How To Mount The Grass Bag - Figure

1. Raise the rear door (F). See Figure 13. Hold the handle (G) of the grass bag and mount the grass bag hooks (H) onto the rear door pivot rod (I).

2. Lower the rear door. Make sure the grass bag hooks (H), are mounted on the rear door pivot rod (I).

11 12

How To Prepare The Engine

WARNING: For the type of petrol and oil to use,

see the Operator’s Manual for the engine. Always

adding petrol to the engine. When inside an enclosure, do not fill with petrol. Before you add petrol, stop the engine. Let the engine cool for several minutes.

NOTICE: The engine does not contain OIL or PETROL. Before you start the engine, make sure you add oil according to the instructions in the Operator’s Manual for the engine. If you start the engine without oil, it will be damaged beyond repair and will not be covered under warranty.

For the type of petrol and oil to use. See the Operator’s Manual for the engine. Before you use the unit, read the information on Safety, Operation, Maintenance, and Storage.

How To Change The Mulcher Plug - Figure

Some models have an optional mulcher plug (A). See Figure

14. Use the mulcher plug to mulch the grass for a clean, fine

cut. To discharge the grass into the grass bagger, remove the mulcher plug.

How To Install The Mulcher Plug

1. Raise the rear door (B). See Figure 14.

use a safety petrol container. Do not smoke when

WARNING: Before you remove or install the mulcher plug, disconnect the spark plug wire and keep it away from the spark plug.

Engine Stop Lever - Figure

Release the engine stop lever (A) and the engine and the blade will automatically stop. To start and run the engine, hold the engine stop lever (A) in the operating position (B). Before you start the engine, operate the engine stop lever several times. Make sure that the engine stop cable moves freely and that the engine stop lever operates correctly.

How To Stop The Engine - Figure

To stop the engine, release the engine stop lever (A). Disconnect the wire and keep it away from the spark plug to keep the engine from starting.

Rear Wheel Drive System - Figure

WARNING: For safe operation, the drive system

must immediately disengage when the drive lever is

released. If the drive system does not disengage correctly, do not operate the mower until the drive system is adjusted or repaired by an authorized service centre.

Self-propelled models have a rear wheel drive system. Operate the drive system as follows.

1. Hold the engine stop lever (A) in the operating position. Start the engine. Note: To stop the engine, release the engine stop lever (A).

2. Hold the drive lever (C) against the handle (B). The drive system is now engaged and the mower will move forward. To slow the speed, slightly release the drive lever.

3. To disengage only the drive system, release the drive lever (C). In the disengaged position (D), the mower will stop moving forward but the engine will continue to run.

4. To disengage both the drive system and also to stop the engine, completely release the engine stop lever (A).

How To Start The Engine - Figure

WARNING: The blade will rotate when the engine

runs.

Important: Before you start the engine, operate the engine stop lever several times. Make sure that the engine stop cable moves freely and that the engine stop lever operates correctly.

1. Check the oil. See the Operator’s Manual for the engine.

2. Fill the fuel tank with regular unleaded petrol. See “How To Prepare The Engine”.

3. Make sure the spark plug wire is connected to the spark plug.

4. Engines with primer: For most temperature conditions, firmly push the primer bulb (E) three times. See Figure 17. In cooler weather, additional priming may be needed. A warm engine will usually not require priming. Every time you push the primer button, wait two seconds.

5 16 17

Note: When starting a new engine for the first time, push

Not for Reproduction

theprimerbulbfivetimes. Note: Excessive priming can flood the carburettor with

fuel. See “The Engine Will Not Start” in the Troubleshooting section.

5. Self-propelled models: Make sure the drive lever (C)is in the disengaged position (D). See Figure 16.

6. Stand behind the mower. Use one hand to hold the engine stop lever (A) in the operating position. See Figure 5. Use the other hand to hold the recoil starter handle (I).

7. Slowly pull the recoil starter handle until resistance is felt, then pull quickly to start the engine. Slowly return the recoil starter handle.

8. If the engine does not start in 5 or 6 tries, see the Troubleshooting section.

Before Operation Of The Mower

WARNING: Check the condition of the grass bag

for wear or deterioration. If worn or damaged, replace the parts only with approved factory

replacement parts.

To completely fill the grass bag, operate the engine with the throttle control (if equipped) in the fast position.

S To completely fill the grass bag (if equipped) operate the

engine with the throttle control (if equipped) in the fast position.

S Make sure the grass bag (if equipped) is properly

mounted.

S Check the condition of the grass bag for wear or

deterioration. If worn or damaged, replace the parts only with approved factory replacement parts.

How To Adjust The Height Of Cut

How To Use As A Mulcher - Figure

WARNING: Before you install or remove the

mulcher plug, disconnect the spark plug wire and keep it away from the spark plug.

1. For mulching grass, remove the grass bag (I) and the side discharge chute (M) from the mower. See Figure 1.

2. Raise the rear door (B) and install the mulcher plug (A) into the rear discharge opening. See Figure 14.

1 14

Mowing Tips

Some models have an optional mulcher plug. If the mulcher plug is installed, the grass is finely cut and will easily recycle. Because the nutrients are returned to the soil, the lawn will need less fertilizer. The following tips will increase performance and improve the appearance of the lawn.

S The grass must be dry. If the grass is wet, it will be difficult

to cut and cause heavy clumps of grass.

S The grass must not be too tall. The maximum height to

effectively cut is 9.8 cm. Set the height adjusters so that only the top third of the grass is cut.

S If the grass is more than 9.8 cm high, two mowings will be

necessary. For the first mowing, set the height adjusters in the highest position. Then, lower the height adjusters for the second mowing.

S Keep a sharp edge on the blade. A blade that is not sharp

will cause the ends of the grass to become brown.

S Clean the bottom of the mower housing. If grass and other

debris accumulate on the bottom of the mower housing, performance will be reduced.

To improve the quality of cut, try the following:

S raise height of cut S cut more frequently S operate at a slower ground speed S reduce width of cut S change direction S mow a second time

WARNING: The blade will rotate when the engine runs. Before you change the height of cut,

from the spark plug.

Models With Single-Lever Adjuster - Figure

To change the height of cut, move the position of the adjuster arm (B) as follows.

1. Disengage the adjuster arm (B).

2. Move the adjuster arm to another position.

How To Empty The Grass Bag - Figure

keep it away from the spark plug.

1. Raise the rear door (F). See Figure 13.

2. Hold the handle (G) of the grass bag. Lift the frame

3. Empty the grass from the grass bag (E). See Figure 19.

disconnect the spark plug wire and keep it away

13 19

WARNING: Before you remove the grass bag, stop the engine. Before you remove any grass from the mower housing, disconnect the spark plug wire and

assembly (H) over the rear door pivot rod (I).

Maintenance

Engine Maintenance

Illustrations and pictorials begin on page 2.

Use the following maintenance section to keep your unit in good operating condition. Before you start the engine, read this manual and also the Operator’s Manual for the engine. All the maintenance information for the engine is in the Operator’s Manual for the engine.

WARNING: Before you make an inspection, adjustment, or repair, disconnect the spark plug wire and keep it away from the spark plug.

Engine Tipping - Figure

NOTICE: Do not tip the engine with the spark plug down.

When you service the engine, inspect the blade, or clean the bottom of the mower housing; make sure to always tip the engine with the spark plug up. Transporting or tipping the engine with the spark plug down will cause the following.

S hard starting S engine smoking S spark plug fouling. S oil or fuel saturation of the air filter

BRIGGSandSTRATTON.COM

Lubrication

Not for Reproduction

1. For maximum performance, lubricate the wheels and all pivot points with engine oil every 25 hours.

2. To lubricate the engine, refer to the Operator’s Manual for the engine.

NOTICE: Do not lubricate the engine stop cable. Lubricants will damage the cable and prevent the cable from moving freely. Replace the cable if bent or damaged.

How To Clean The Mower Housing

WARNING: The blade will rotate when the engine

runs. Before you clean the mower housing, stop the

keep it away from the spark plug.

If grass and other debris accumulate on the bottom of the mower housing, performance will be reduced. After you mow, clean the mower housing as follows.

1. Stop the engine.

2. Disconnect the wire from the spark plug.

3. Clean the top and the bottom of the mower housing.

engine and disconnect the spark plug wire and

How To Remove The Drive Belt

To remove or service the drive belt, take the mower to an approved service dealer.

How To Adjust The Drive Cable - Figure

WARNING: Before you adjust the drive cable,

release the engine stop lever and wait for the engine to stop.

If the drive system does not engage and disengage correctly, check the handle for correct assembly. Make sure that all parts are in good condition, not broken or bent, and that all fasteners are tight.

Worn parts will change the performance of the drive system. When you mow in high thick grass or on hills, the drive system can slip if the drive cable is too loose. If the drive system slips, adjust as follows or take the mower to an authorized service centre.

1. If the drive system slips, turn the cable adjuster (A) one turn in the direction as shown in Figure 21. Operate the mower and test the drive system.

2. If the drive system still slips, turn the cable adjuster one more turn to shorten the cable. Again, test the drive system.

3. Repeat the adjustment and test until the drive system does not slip.

4. Before you begin to mow, make sure the drive system will correctly disengage and that the mower will stop. If the drive system will not disengage, take the mower to an authorized service centre before you operate the mower.

Blade Service - Figure

WARNING: Before you inspect the blade (B)orthe

blade adapter (E), disconnect the spark plug wire

and keep it away from the spark plug. If the blade hits an object, stop the engine. Disconnect the wire to the spark plug. Check the unit for damage.

Frequently check the blade (B) for wear or damage such as cracks. Frequently check the bolt (A) that holds the blade. Keep the bolt tight. If the blade hits an object, stop the engine. Disconnect the wire to the spark plug. Check the blade adapter (E) for damage. Check for a bent or damaged blade, a badly worn blade, or other damage. Before you operate the unit, damaged parts must be replaced with factory replacement parts. For safety, replace the blade every two years. Keep a sharp edge on the blade. A blade that is not sharp will cause the ends of the grass to become brown. To remove or service the blade, take the mower to an approved service dealer.

Check The Level Of Cut

Test the unit in a small area. If the height of cut is not level or if the cut grass is not discharged or does not cut even, see the Troubleshooting section.

Folding Handle Storage

NOTICE: Be careful when you fold or raise the handle. Do

not damage the cables. A cable that is bent will not work correctly. Before you use the unit, replace a bent or damaged cable.

How To Fold The Handle - Figure

1. Loosen the knobs (A) that hold the upper handle (B)to the lower handle (C). See Figure 23.

NOTICE: As you fold or raise the handle, make sure that the cables are not caught between the upper and lower handles or around the handle fasteners.

2. Rotate the upper handle (B) toward the back of the unit. See Figure 24.

3. Remove knobs (C) and the fasteners that secure the lower handle to the handle bracket (D).

4. Rotate the handle forward over the engine as shown. Make sure that the cables are not damaged.

How To Raise The Handle - Figure

1. Raise the lower handle (A) to the operating position (Figure 2).

2. The handle bracket (B) has two mounting holes (Figure

3). Use hole (C) to mount the handle in the high position. Use hole (D) to mount the handle in the low position.

3. Mount the handle in either hole (C)orhole(D) with the fasteners as shown. Tighten knobs (E) until the lower handle is secure.

4. Put the upper handle (G) in the operating position (Figure

4). Tighten the knobs (F) until the upper handle and lower handle are locked in place.

23 24

2 3 4

How To Prepare The Mower For Storage

WARNING: Do not remove petrol while inside a

building, near a fire, or while you smoke. Petrol fumes can cause an explosion or a fire.

1. Drain the fuel tank.

2. Let the engine run until it is out of petrol.

3. Drain the oil from the warm engine. Fill the engine crankcase with new oil.

4. Remove the spark plug from the cylinder. Pour one ounce

Not for Reproduction

of oil into the cylinder. Slowly pull the recoil starter handle so that the oil will protect the cylinder. Install a new spark plug in the cylinder.

5. Clean the dirt and debris from the cylinder cooling fins and the engine housing.

6. Clean the bottom of the mower housing.

7. Completely clean the mower to protect the paint.

8. Put the unit in a building that has good ventilation.

9. Make sure the grass bag is empty of grass. Grass remaining in the bag during storage will damage the bag.

How To Order Replacement Parts

Use only manufacturer’s authorized or approved replacement parts. Do not use attachments or accessories not specifically recommended for this product. In order to obtain proper replacement parts you must supply the model number which is located on the product nameplate.

When ordering the following information is required:

S Model Number S Serial Number S Part Number S Quantity

If you are not able to get parts or service in the manner given above, then contact:

Briggs & Stratton UK Ltd

Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM

8. Make sure the fuel valve is in the ON position. See the Operator’s Manual for the engine.

The Engine will not stop.

1. Release the engine stop lever.

2. Check the engine stop cable. Replace the cable if bent or damaged.

The Engine performance is bad.

1. Check the height of cut settings. Raise the height of cut if the grass is high.

2. Check the bottom of the blade housing. Clean the blade housing of grass and other debris.

3. Check the wire to the spark plug. Make sure the wire is connected.

4. Clean the engine cooling fins of grass and other debris.

5. Check the carburettor adjustments. See the Operator’s Manual for the engine.

6. Check the spark plug gap. Set the spark plug gap at 0.76 mm (0.030 in).

7. Check the amount of oil in the engine. Fill with oil if necessary.

8. Check the engine air cleaner. See the Operator’s Manual for the engine.

9. The petrol is bad. Drain and clean the fuel tank. Fill the fuel tank with clean petrol.

Excessive Vibration.

1. The blade is not balanced. Remove the blade and replace with a factory replacement blade.

2. Check for a bent or broken blade. A damaged blade is

dangerous and must be replaced.

3. Check the blade adapter. Replace a broken blade adapter.

4. If the vibration continues, take the mower to an authorized service centre.

Troubleshooting

The Engine will not start.

1. Make sure the fuel tank is filled with clean petrol. Do not use old petrol.

2. On a cold engine, push the primer button (optional on some models) five times.

3. Make sure the wire for the spark plug is connected to the spark plug.

4. Adjust the carburettor. See the Operator’s Manual for the engine.

5. There is too much petrol in the engine cylinder. Remove and dry the spark plug. Pull the recoil starter handle several times. Install the spark plug. Connect the wire to the spark plug. Start the engine.

6. The engine is difficult to start in heavy or high grass. Move the mower to a clean dry surface.

7. Make sure the engine stop lever is in the operating position.

The grass will not discharge correctly.

1. Clean the bottom of the mower housing.

2. Check for a badly worn blade. Remove and sharpen the blade. For safety, replace the blade every two years with a factory replacement blade.

The grass is not cut even.

1. Check the height adjustment at each wheel. The height adjustment must be the same for each wheel.

2. Make sure the blade is sharp.

3. Check for a bent or broken blade. A damaged blade is

dangerous and must be replaced.

4. Check for a broken blade adapter. Replace a broken blade adapter.

5. Move the throttle control (if equipped) to the fast or start position.

6. Check the throttle control (if equipped). Make sure that the throttle control is not in the choke position.

7. Move the throttle control (if equipped) to the fast position. Check the speed of the engine according to the Operator’s Manual for the engine.

BRIGGSandSTRATTON.COM

WARRANTY POLICY

Not for Reproduction

Effective 09/07

LIMITED WARRANTY

Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the product that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for and is subject to the time periods and conditions stated below. For warranty service, find t he nearest Authorized Service Dealer in your area. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at www.murray.com.

There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to one year from purchase, or to the extent permitted by law and and all implied warranties are excluded. Liability for incidental or consequential damages are excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and some

states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty g ives you specific legal rights and you may also have other rights which vary from state to state or country to country.

WARRANTY TERMS

Product Type Consumer Use Commercial Use

Walk-behind Lawn Mower 2 years 90 days

The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period of time stated in the table above. “Consumer use” means personal residential household use by a retail consumer. “Commercial use” means all other uses, including use for commercial, income producing or rental purposes. Once product has experienced commercial use, it shall thereafter be considered as commercial use for purposes of this warranty.

No warranty registration is necessary to obtain warranty. Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the product will be used to determine the warranty.

ABOUT YOUR WARRANTY

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply to the product if damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the warranty is void if the serial number on the product has been removed or the product has been altered or modified.

This warranty covers product related defective material and/or workmanship only. To avoid misunderstanding which might occur between the customer and the Dealer, listed below are some of the causes of product failure that the warranty does not cover.

• Normal Wear: Small Engine Powered Equipment, like all mechanical devices, needs periodic parts and service to perform well. Warranty does not cover repair when normal use has exhausted the life of the product or part.

• Installation: This warranty does not apply to product that has been subjected to improper or unauthorized installation, alteration or modification. Nor installations that prevent starting, cause unsatisfactory engine performance.

• Improper Maintenance: The life of this product depends upon the conditions under which it operates, and the care it receives. Recommended maintenance and adjustment intervals are stated in the Operator’s Manual. Often product, such as tillers, edgers, rotary mowers, are used in dusty or dirty conditions, which can cause what appears to be premature wear. Such wear, when caused by dirt, dust, or other abrasive material entering the product because of improper maintenance is not covered by warranty. The warranty will not cover repairs due to problems caused by replacement parts that are not original manufactured part(s).

• Incorrect and/or insufficient fuel or lubrication: This warranty does not cover damage caused by the use of stale fuel, or altered gasolines. Damage to engine or engine components ie, combustion chamber, valves, valve seats, valve guides, burned starter motor windings caused by use of alternate fuels such as liquified petroleum, natural gas, are not covered unless engine is certified for this operation. Parts which are scored or broken because product was operated with insufficient, contaminated or incorrect grade of lubricating oil as well as product components damaged due to lack of lubrication are not covered.

• Operational Misuse: Proper operation of the product is stated in the Operator’s Manual. Product damaged by overspeeding, overheating, or operation in a confined area without sufficient ventilation. Product broken by excessive vibration caused by a loose engine mounting, loose or unbalanced blades, impellers, overspeeding, or bent crankshaft due to striking of solid object. Damage or malfunctions resulting from accidents, abuse, or improper servicing or freezing or chemical deterioration, as well as operating in excess of recommended capacities as outlined in the Operator ’s Manual are not covered.

• Routine tune-up, wear items or adjustments: This warranty excludes wear items such as oil, belts, blades, o-rings, filters, etc.

• Other exclusions: Repair or adjustments for part(s) that are not manufactured by Briggs & Stratton are not covered. This warranty

excludes failures due to acts of God and other force majeure events beyond the manufacturers control. Also excluded are used, reconditioned, and demonstration products.

Warranty service is available only through Authorized Service Dealers. Locate your nearest dealer in our locator map at BRIGGSandSTRATTON.COM.

Indholdsfortegnelse

Not for Reproduction

Illustrationer 2......................................

Sikkerhed for operatøren 14.........................

Udstyr og betjeningselementer 16...................

Tegninger 16.......................................

Samling 16.........................................

Betjening 17........................................

Vedligeholdelse 18..................................

Fejlfinding 20.......................................

Garantibevis 21.....................................

Sikkerhed for operatøren

Symboler og advarsler

Advarselssymbolet anvendes til at fremhæve sikkerhedsoplysninger om farer, der kan medføre alvorlig personskade. Ordene FARE, ADVARSEL og FORSIGTIG anvendes sammen med advarselssymbolet til at angive, hvor stor risikoen for skader er og omfanget eller alvoren af sådanne personskader. Desuden anvendes et faresymbol til at angive den relevante type fare.

FARE angiver en farlig situation, som vil medføre

død eller alvorlig personskade, hvis den ikke undgås.

ADVARSEL angiver en farlig situation, som kan

medføre død eller alvorlig personskade, hvis den ikke undgås.

FORSIGTIG angiver en farlig situation, som kan

medføre mindre eller moderat personskade, hvis den ikke undgås.

BEMÆRK, hvor dette anvendes uden advarsels-

symbolet, angiver det en situation, hvor der kan ske skade på produktet.

Ejeroplysninger

Kend dit produkt: Hvis du forstår maskinen, og hvordan

maskinen fungerer, opnår du den bedste ydelse. Sammenlign illustrationerne med maskinen, når du læser denne manual. Lær, hvor kontrollerne er placeret, og hvordan de fungerer. Følg brugervejledningen og sikkerhedsreglerne for at undgå ulykker. Gem denne manual med henblik på fremtidig vejledning.

Ejerens ansvar

ADVARSEL: Denne plæneklipper kan slynge

genstande omkring. Hvis de følgende

sikkerhedsinstruktioner ikke overholdes, kan det medføre alvorlig personskade for brugeren eller andre personer, der er i nærheden.

Ejeren har ansvaret for at følge instruktionerne herunder:

Sikre procedurer

For fodgængerkontrollerede walk-behind motorplæneklippere

I. Generel betjening

1. Læs, forstå og følg alle instruktioner på maskinen og i manualerne. Få et grundigt kendskab til kontrollerne og den korrekte anvendelse af plæneklipperen, før du starter.

2. Sæt dig ind i alle sikkerheds- og funktionsbillederne på denne maskine samt på dens udstyr og tilbehør.

3. Anbring ikke hænder eller fødder tæt på eller under roterende dele.

4. Lad kun ansvarlige personer, der har kendskab til instruktionerne, betjene plæneklipperen.

5. Undersøg området, hvor plæneklipperen skal anvendes. Din maskine kan slynge små genstande rundt ved høj hastighed, hvilket kan medføre skader på personer eller ting. Kom ikke i nærheden af genstande, der let går i stykker såsom vinduer, autoglas, drivhuse, etc.

6. Anvend kun maskinen i sikker afstand fra andre mennesker,isærsmåbørnogkæledyr.

7. Vær iført hensigtsmæssigt tøj såsom en langærmet trøje eller jakke. Brug også lange bukser eller slacks. Arbejd ikke iført shorts.

8. Bær ikke løst tøj, der evt. kan blive fanget i maskinen.

9. Bær altid beskyttelsesbriller med sideskærme, når du anvender plæneklipperen, for at beskytte dine øjne mod fremmede genstande, som maskinen kan slynge rundt.

10. Brug altid arbejdshandsker og solidt fodtøj. Arbejdssko af læder eller korte støvler er ideelle for de fleste personer. Disse vil beskytte brugerens ankler og skinneben fra små pinde, splinter og andet. Trækkraften vil også blive forbedret.

11. Det er tilrådeligt at bære beskyttelsesudstyr til hovedet for at undgå at blive ramt af små flyvende partikler eller af lavthængende grene, kvister eller andre genstande, som brugeren måske ikke har set.

12. Anvend ikke plæneklipperen uden passende beskyttelsesskærme eller andre beskyttelsesanordninger monteret.

13. Brug kun denne maskine til det, den er beregnet til. Brug ikke plæneklipperen over løst materiale, såsom grus, pinde, affald m.m., der medfører en risiko for, at genstande bliver slynget rundt, og at plæneklipperen bliver beskadiget.

14. Se producentens instruktioner om korrekt anvendelse og installation af tilbehør. Brug kun tilbehør, der er godkendt af producenten.

15. Benyt kun maskinen i dagslys eller godt kunstigt lys.

16. Anvend ikke plæneklipperen, mens du er påvirket af alkohol, medicin eller andet, der kan forårsage døsighed eller reducere din evne til at betjene denne maskine sikkert.

17. Benyt aldrig plæneklipperen i vådt græs. Hav altid et sikkert fodfæste; bevar et fast greb om håndtaget og gå; løb aldrig.

18. Kontrollér altid gasregulatoren og kablet før brug. Kontrollér, at kablet er frit, og at håndtaget ikke er beskadiget. Kontrollér også kabelføringen til karburatoren for knæk, løse monteringer og tillukninger. Kontrollér, at kontrolbøjlen fungerer korrekt.

19. Stop motoren, når du krydser grusveje, gangstier eller veje.

14 BRIGGSandSTRATTON.COM

20. Hold øje med trafik, når du slår plæne tæt på veje eller

Not for Reproduction

krydser dem.

21. Stop motoren, hver gang du forlader maskinen, og før du rengør, reparerer eller kontrollerer maskinen. Vær sikker på, at alle bevægende dele er stoppet. Lad motoren køle af, afmontér tændrørskablet og tag det væk fra tændrøret.

22. Hvis maskinen får usædvanligt kraftige vibrationer: Stop motoren, afmontér tændrørskablet og sørg for, at det ikke rør tændrøret. Undersøg straks, hvad årsagen er. Vibrationer er generelt en advarsel om, at der er noget galt.

23. Stop motoren, hvis en fremmed genstand er blevet ramt. Tag kablet væk fra tændrøret. Kontroller plæneklipperen for skader. Reparér plæneklipperen, før du starter og benytter den, hvis den er beskadiget.

24. Kontrollér regelmæssigt plæneklipperen. Kontrollér, at der ikke er nogle bøjede, beskadigede eller løse dele.

25. Saml aldrig plæneklipperen op, og bær den aldrig, mens motoren er i gang.

26. Undgå at blive udsat for langvarig støj og vibrationer fra motordrevent udstyr. Tag pauser indimellem og/eller anvend høreværn, der beskytter dig mod motorstøj, samt kraftige arbejdshandsker for at reducere vibrationer i hænderne.

II. Græsslåning på skråninger

Skråninger er ofte involveret i forbindelse med glide- og falduheld, der kan medføre alvorlig personskade. Vær ekstra forsigtig på alle skråninger. Slå ikke plænen på en skråning, hvis du føler dig usikker på det sted.

Slå plænen påtværs af skråningen; aldrig op og ned.

Fjern objekter såsom sten, grene, etc. Hold øje med huller, riller og bump. Højt græs kan gemme

forhindringer. Slå ikke plæne i nærheden af stejle nedgange, grøfter eller

volde. Brugeren kan miste fodfæstet eller balancen.

Slå ikke plæne på meget stejle skråninger. Slå ikkeplænen på ekstra stejle skråninger (maksimum 10

grader) eller på meget ujævne terræner. Vær ekstremt forsigtig, når du skifter retning på skråninger.

Slå ikke plæne på vådt græs. Et nedsat fodfæste kan medføre glidning.

III. Børn

Der kan opstå tragiske ulykker, hvis brugeren ikke er opmærksom på børn i nærheden. Børn bliver ofte tiltrukket af plæneklippere og aktiviteterne i forbindelse med plæneklipning. Regn aldrig med, at børn hele tiden er, hvor du sidst så dem.

1. Hold børn væk fra området, hvor der foretages plæneklipning. Overlad dem til en ansvarlig og opmærksom voksen.

2. Vær opmærksom og sluk plæneklipperen, hvis der kommer børn ind i området.

3. Se bagud og ned, før og mens du går baglæns, for at sikre, at der ikke er børn til stede.

4. Giv aldrig børn lov til at styre plæneklipperen.

5. Vær ekstra forsigtig, når du nærmer dig blinde hjørner, buske, træer og andre genstande, der kan nedsætte udsynet.

IV. Service

1. Vær særligt forsigtig, når du håndterer benzin og andre brændstoffer. De er brandfarlige, og dampene er eksplosive.

a. Benyt kun en godkendt beholder. b. Tag aldrig brændstofdækslet af og fyld aldrig

brændstof på, mens motoren kører. Lad motoren

køle af, før der fyldes brændstof på. Ryg ikke. c. Fyld aldrig brændstof på maskinen indendørs. d. Opbevar aldrig maskinen eller brændstofbeholderen

indendørs, hvor der er åben ild såsom en

vandvarmer. e. Hvis det er nødvendigt at tømme brændstoftanken,

bør det gøres udendørs. Det udtømte brændstof bør

opbevares i en beholder, der er konstrueret specielt

for opbevaring af brændstof, eller det bør kasseres

med forsigtighed. f. Gammel olie og benzin bør forsigtigt hældes i

beholdere, der er konstrueret specielt til olie og

benzin. g. Fyldte beholdere bør transporteres med forsigtighed

til et indsamlingssted med henblik på korrekt

genbrug.

2. Lad aldrig en motor køre indenfor eller i et lukket område.

3. Foretag aldrig justeringer eller reparationer, mens motoren er i gang. Afmontér tændrørskablet og hold kablet væk fra tændrøret for at forhindre utilsigtet start (Tag tændingsnøglen ud, hvis maskinen er udstyret med elektrisk start). Anvend altid øjenbeskyttelse, når du laver justeringer eller reparationer.

4. Kontrollér hyppigt, at motorens montagebolte er strammet korrekt.

5. Alle møtrikker og bolte skal være spændt, og udstyret skal holdes i god stand. Hvis der foretages udskiftning af dele, skal det sikres, at monteringsanordninger er spændt.

6. Pil aldrig ved sikkerhedsanordninger. Kontrollér regelmæssigt, at de fungerer korrekt.

7. Når du servicerer eller reparerer plæneklipperen: Vip eller læg ikke maskinen ned, medmindre der specifikt er instruktioner i denne manual om at gøre dette. Service og reparation kan udføres med plæneklipperen i opretstående position. Nogle procedurer vil blive nemmere, hvis maskinen løftes på en hævet platform eller arbejdsflade.

8. For at reducere brandfare: Hold plæneklipperen fri af græs, blade og andre ophobede rester. Aftør olie- eller brændstofspild. Lad plæneklipperen afkøle før opbevaring.

9. Stop og undersøg udstyret, hvis du rammer en genstand. Reparér maskinen om nødvendigt, før du starter igen.

10. Afmontér altid tændrørskablet før rengøring, reparation eller justering.

11. Lav ikke om på indstillingerne for motorregulatoren og kør ikke motoren for hurtigt.

12. Rengør og udskift sikkerheds- og instruktionsbillederne, når der er behov herfor.

13. For at beskytte mod overophedning af motoren: Hav altid motorens restfilter monteret og hold det rent.

14. Kontrollér plæneklipperen før opbevaring.

15. Brug kun originalt udstyr eller autoriserede reservedele.

16. Udskift skærekniven med en fabriksgodkendt kniv.

Beskrivelse

Not for Reproduction

Motorplæneklipperen er en motordrevet plæneklipper af rotor-typen. Motoren driver en skærekniv, som sidder under plæneklipperhuset. Kniven løfter græsset, og klipper det over. Højden på græsset kan reguleres, så plænen får det ønskede udseende. Det afskårne græs samles enten i en bagvedmonteret græspose, eller det genanvendes på nogle plæneklippere, så det gøder plænen. Genanvendelse af afskåret græs kaldes “bioklipning”. En motorplæneklippermodel, der skal skubbes, kræver at operatøren skubber den. Selvkørende modeller har et baghjulstrukket system, som letter plæneklipning.

Påtænkt anvendelse/Begrænsninger for anvendelse

Motorplæneklipperen er designet til at klippe græsplæner. Anden anvendelse er ikke tilladt. Den er ikke designet til at klippe græs, der er længere end 15 cm eller græs med højt ukrudt. Motorplæneklipperen er kun beregnet til privat brug i egen have. Den er ikke beregnet til klipning af græs i parker eller på legepladser.

Udstyr og betjeningselementer

Sammenlign det følgende udstyr og betjeningselementer med din model (Figur 1). Sørg for, at du kender placeringen og forstår deres formål.

A. Motorens stophåndtag B. Øverste håndtag C. Greb eller låsehåndtag D. Nederste håndtag E. Baglem F. Motor G. Højdestilleskruesamling H. Mærkeplade I. Græspose J. Startsnorens håndtag K. Kørehåndtag (Selvkørende model) L. Bioklipdækplade M. Motorens gasspjældsregulator (ekstraudstyr)

Tegninger

Vigtigt: De følgende tegninger er placeret på din maskine eller i litteratur, der følger med produktet. Før du benytter maskinen, bør du lære og forstå formålet med hver tegning.

Tegninger af betjeningselementer og funktioner - Figur

H. Langsom I. Hurtig J. Olie K. Brændstof L. Motor -- Start/Kør/Stop M. Kørekontrolhåndtag - Deaktiveret N. Motorhastighedsstyring -- Aktiveret

Montering

De første illustrationer og tegninger vises på side 2.

Vejledning om udpakning - Figur

Plæneklipperen blev fuldt samlet på fabrikken. Da plæneklipperen blev emballeret, blev håndtaget sat i opbevaringsstilling. Følg trinene herunder for at sætte håndtaget i funktionsstilling.

1. Tag plæneklipperen ud af emballagen.

2. Løft det nederste håndtag (A) til funktionsstillingen (figur

2).

3. Håndtagsbeslaget (B) har to monteringshuller (figur 3).

Anvend hullet (C) til fastgøring af håndtaget i den høje position. Anvend hullet (D) til fastgøring af håndtaget i den lave position.

4. Fastgør håndtaget enten i hullet (C) eller hullet (D)med

monteringsanordningerne som vist. Spænd grebene (E), indtil det nederste håndtag sidder fast.

5. Afmonter grebene (F) og monteringsanordningerne fra det

nederste håndtag (A). Se figur 4. Sæt det øverste håndtag (G) i funktionsstilling. Tilspænd grebene (F), indtil det øverste håndtag og det nederste håndtag låses på plads.

6. For at montere startsnoren, skal du først aktivere

motorens stophåndtag (H). Se figur 5. Træk langsomt i startsnorens håndtag (I), og monter startsnoren i snorens føring (J).

7. På alle modeller skal kablerne fastgøres til håndtaget med

kabelholderne (K). Se figur 6. BEMÆRK: Vær forsigtig, når du folder eller løfter håndtaget. Undgå at beskadige kablerne. Et bøjet kabel fungerer ikke korrekt. Udskift et bøjet eller beskadiget kabel, før du benytter maskinen.

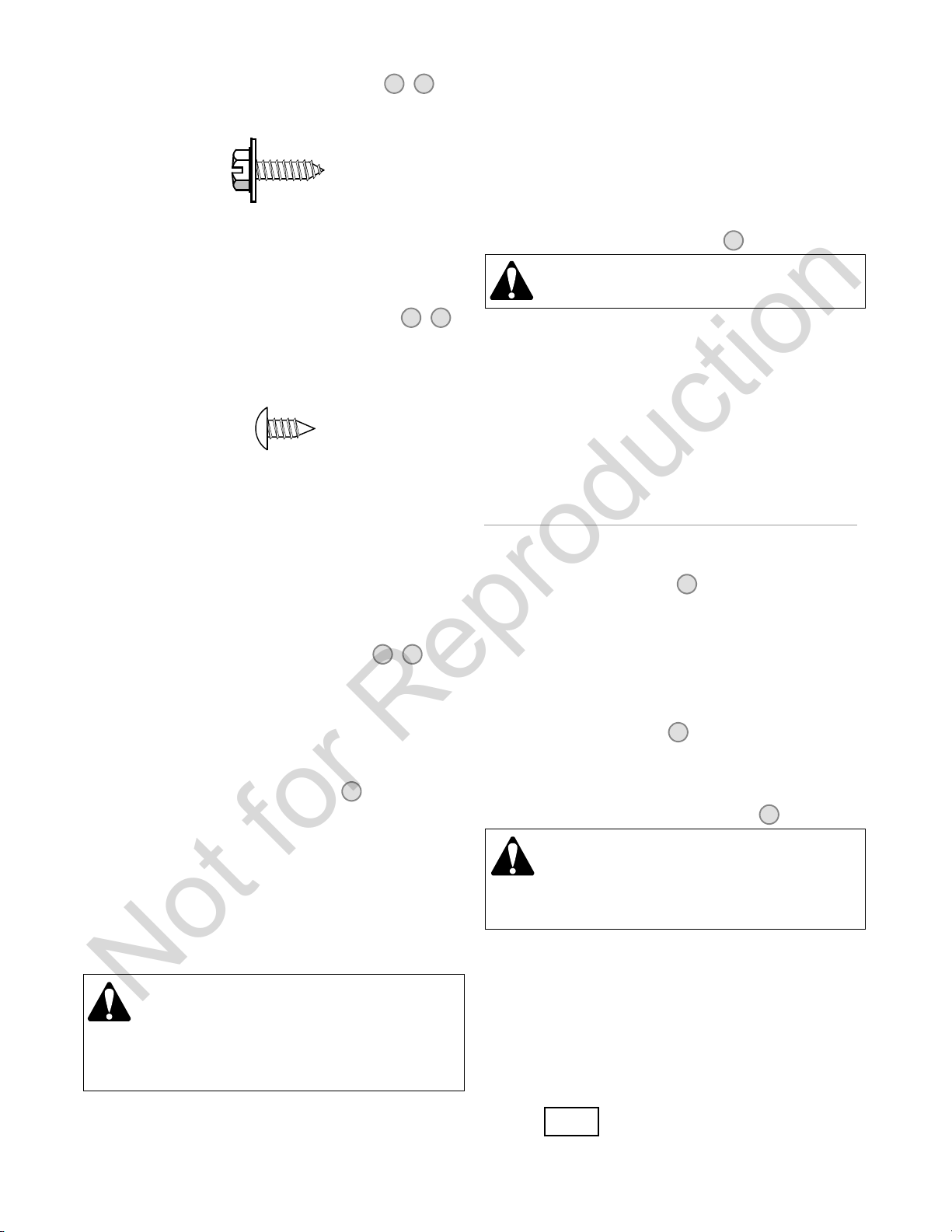

Samling af håndtagskonsol - Figur

1. Tagdefirestoreskruer(A) ud af reservedelstasken.

Monteringsanordningen vises nedenfor.

2 3 4 5 6

7 8

Tegninger med sikkerhedsadvarsler - Figur

A. ADVARSEL B. VIGTIGT: Læs manualen, før du benytter denne maskine. C. ADVARSEL: Genstande kan blive slynget omkring. Hold

andre personer på afstand. Læs brugervejledningen, før du benytter denne maskine.

D. ADVARSEL: Benyt ikke denne maskine på skråninger, der

er over 10 grader.

E. ADVARSEL: Hold fødder og hænder væk fra den

roterende skærekniv.

F. ADVARSEL: Afmonter tændrørskablet, før du servicerer

maskinen.

G. ADVARSEL: Fingre kan knuses.

2. Ret håndtagskonsollen (B) ind efter monteringshullerne i

det øverste håndtag (C). Se figur 7.

3. Fastgør håndtagskonsollen (B) til det øverste håndtag (C)

med de fire sekskantskruer (A). Se figur 8.

Samling af gasregulatoren - Figur

Bemærk: Ikke alle modeller har en fjernbetjent gasregulator som ekstraudstyr.

1. Tagdetosmåskruer(D) ud af reservedelstasken.

Monteringsanordningen vises nedenfor.

9 10

16 BRIGGSandSTRATTON.COM

2. Ret hullerne i gasregulatoren (E) ind efter

Not for Reproduction

monteringshullerne i håndtagskonsollen (B). Se figur 9.

3. Fastgør gasregulatoren til håndtagskonsollen med to fladhovedsskruer.

4. Tag gasregulatorknappen ud af reservedelstasken.

5. Anvend en lille hammer (F), og bank forsigtigt gasregulatorknappen (G) på gasregulatorarmen. Se figur

10.

Montering af græsposen - Figur

1. Før rammen (A) ind i den åbne ende af græsposen (B). Se figur 11.

2. Sørg for, at håndtaget (C) er på græsposens yderside (figur 12). Fastgør clipsene (D)pårammen(E).

Montering af græsposen - Figur

1. Løft baglemmen (F). Se figur 13. Hold fat i græsposens håndtag (G), og monter græsposens kroge (H)på baglemmens svingstang (I).

2. Sænk baglemmen. Kontrollér, at græsposens kroge (H)er monteret på baglemmens svingstang (I).

11 12

Klargøring af motoren

ADVARSEL: Se hvilken type benzin og olie, der

skal bruges, i motorens brugervejledning. Benyt

du kommer brændstof i motoren. Kom ikke brændstof i, når du er i et lukket rum. Stop motoren, før du kommer brændstof i. Lad motoren køle af i flere minutter.

BEMÆRK: Motoren blev afsendt fra Briggs & Stratton uden OLIE og BRÆNDSTOF. Inden du starter motoren, sørg altid for at påfylde olie i henhold til de instruktioner, der er angivet i betjeningsvejledningen for motoren. Hvis du starter motoren uden påfyldning af olie, vil den blive beskadiget og vil ikke kunne repareres mere og derfor ikke være dækket af garantien.

Se hvilken type benzin og olie, der skal bruges, i motorens brugervejledning. Inden maskinen tages i brug, bør du gennemlæse informationen vedrørende sikkerhed, betjening, vedligeholdelse og opbevaring.

altid en godkendt brændstofbeholder. Ryg ikke, når

Betjening

De første illustrationer og tegninger vises på side 2.

Motorens stophåndtag - Figur

Slip motorens stophåndtag (A), og motoren og skærekniven stopper automatisk. For at starte og benytte motoren: Hold motorens stophåndtag (A) i funktionsstillingen (B).

Før du starter motoren, skal du bevæge motorens stophåndtag flere gange. Kontrollér, at motorens stopkabel bevæger sig frit, og at motorens stophåndtag fungerer korrekt.

Afbrydelse af motoren Engine - Figur

Slip motorens stophåndtag (A) for at stoppe motoren. Afmontér kablet og hold det væk fra tændrøret for at forhindre motoren i at starte.

Baghjulstrukkent system - Figur

ADVARSEL: For sikker benyttelse skal

køresystemet straks deaktiveres, når

kørehåndtaget slippes. Hvis køresystemet ikke deaktiveres korrekt: Benyt ikke plæneklipperen, før køresystemet er blevet justeret eller repareret af et autoriseret servicecenter.

Selvkørende modeller har et baghjulstrukket system. Betjen køresystemet som følger.

1. Hold motorens stophåndtag (A) i funktionsstillingen. Start motoren.

Bemærk: Slip motorens stophåndtag (A) for at stoppe motoren.

2. Hold kørehåndtaget (C) mod håndtaget (B). Drivsystemet er nu aktiveret, og plæneklipperen kører fremad. Sænk hastigheden ved at slippe kørehåndtaget en smule.

3. For kun at deaktivere køresystemet, skal du slippe kørehåndtaget (C). I den deaktiverede position (D), holder plæneklipperen op med at bevæge sig fremad, men motoren vil fortsat køre.

4. For både at deaktivere køresystemet og stoppe motoren skal du slippe motorens stophåndtag fuldstændig (A).

5 16 17

Skift af bioklipdækplade - Figur

ADVARSEL: Inden du monterer eller afmonterer

bioklipdækpladen , skal du afmontere tændrørskabelet, og holde det væk fra tændrøret.

Nogle modeller har en valgfri bioklipdækplade (A). Se figur

14. Benyt bioklipdækpladen til at give græsset en ren, fin beskæring. For at tømme græsset ind i græsposen, skal du afmontere bioklipdækpladen.

Montering af bioklipdækpladen

1. Løft baglemmen (B). Se figur 14.

2. Før bioklipdækpladen (A) ind i udtømningsåbningen.

Afmontering af bioklipdækpladen

1. Løft baglemmen (B). Se figur 14.

2. Afmontér bioklipdækpladen (A) fra udtømningsåbningen.

Startafmotoren-Figur

ADVARSEL: Skærekniven roterer, når motoren er i

gang.

Vigtigt: Bevæg motorens stophåndtag flere gange, før du starter motoren. Kontrollér, at motorens stopkabel bevæger sig frit, og at motorens stophåndtag fungerer korrekt.

1. Kontrollér olien. Se motorens brugervejledning.

2. Kom blyfri lavoktanbenzin i benzintanken. Se ”Forberedelse af motoren”.

3. Kontrollér, at tændrørskablet er monteret på tændrøret.

4. Motorer med spædning: Under de fleste temperaturforhold skal spædebolden (E) trykkes hårdt ind tre gange. Se figur 17. Under kølige vejrforhold kan der være behov for yderligere spædning. En varm motor skal normalt ikke spædes. Vent i to sekunder, hver gang du har trykket på spædeknappen.

Bemærk: Når en ny motor startes første gang, skal

Not for Reproduction

spædebolden trykkes ind fem gange. Bemærk: Hvis der spædes for meget, kan karburatoren

drukne i brændstof. Se under ”Motoren vil ikke starte” i afsnittet om fejlfinding.

5. Selvkørende modeller: Kontrollér, at kørehåndtaget (C) er i inaktiveret position (D). Se figur 16.

6. Stå bagved plæneklipperen. Hold motorens stophåndtag (A) i funktionsstilling med den ene hånd. Se figur 5. Hold med den anden hånd fat i startsnorens håndtag (I).

7. Træk langsomt i snoren, indtil du mærker modstand, og træk derefter hurtigt for at starte motoren. Sæt langsomt startsnorens håndtag tilbage igen.

8. Hvis motoren ikke starter efter 5 eller 6 startforsøg, henvises der til instruktionerne i ”Fejlsøgningsoversigten”.

Inden brug af motorplæneklipperen

ADVARSEL: Kontrollér græsposen for slitage eller

nedsat anvendelighed. Hvis den er slidt eller beskadiget, udskift da kun delene med godkendte

reservedele.

For at fylde græsposen helt: Betjen motoren med gasregulatoren (hvis maskinen er udstyret med en sådan) i hurtig position.

S For at fylde græsposen helt (hvis monteret) betjen

motoren med gasregulatoren (hvis maskinen er udstyret med en sådan) i hurtig position.

S Kontrollér, at græsposen (hvis monteret) er monteret

korrekt.

S Kontrollér græsposen for slitage eller nedsat

anvendelighed. Hvis den er slidt eller beskadiget, udskift da kun delene med godkendte reservedele.

Indstilling af klippehøjden

ADVARSEL: Skærekniven roterer, når motoren er i

gang. Afmonter tændrørskablet, og hold det væk fra tændrøret, før du ændrer klippehøjden.

Anvendelse til bioklipning - Figur

ADVARSEL: Inden du monterer eller afmonterer

bioklipdækpladen , skal du afmontere tændrørskabelet, og holde det væk fra tændrøret.

1. Når der foretages bioklipning, afmonteres græsposen (I) og udkasterrøret i siden (M) fra plæneklipperen. Se figur

2. Løft baglemmen (B), og monter bioklipdækpladen (A)i udtømningsåbningen. Se figur 14.

1 14

Tips om plæneklipning.

Nogle modeller har en valgfri bioklipdækplade. Hvis bioklipdækpladen er installeret, bliver græsset fintklippet og kan let genbruges. Da næringsstoffer på denne måde falder tilbage på jorden, kræver græsplænen mindre gødning.

De følgende tips vil øge ydelsen og gøre græsplænen pænere.

S Græsset skal være tørt. Hvis græsset er vådt, bliver det

svært at slå, og der kommer store græsklumper.

S Græsset må ikke være for højt. Maksimumshøjden for en

effektiv plæneklipning er 9,8 cm. Sæt højdestilleskruerne således, at kun den øverste tredjedel af græsset klippes.

S Hvis græsset er højere end 9,8 cm, er det nødvendigt at

slå plænen to gange. Sæt højdestilleskruerne i den højeste position, når plænen slås første gang. Sæt derefter højdestilleskruerne ned, når plænen slås anden gang.

S Sørg for at skærekniven forbliver skarp. En sløv

skærekniv vil bevirke, at græssets ender bliver brune.

S Rengør bunden af plæneklipperhuset. Hvis der ophobes

græs og andet på bunden af plæneklipperhuset, bliver ydelsen nedsat.

For at forbedre kvaliteten af plæneklipningen, kan du prøve følgende:

S forøg klippehøjden S slå græsplænen hyppigere S Betjen plæneklipperen ved langsommere hastighed. S reducér klippebredden S Ændring af retning S slå græsset en gang mere

13 19

Vedligeholdelse

Vedligeholdelse af motoren

De første illustrationer og tegninger vises på side 2.

Læs det følgende vedligeholdelsesafsnit for at holde din maskine i god stand. Læs denne brugervejledning samt motorens brugervejledning, før du starter motoren. Al information om vedligeholdelse af motoren er i motorens brugervejledning.

ADVARSEL: Inden der foretages eftersyn, justering eller reparation, skal tændrørskablet afmonteres og holdes væk fra tændrøret.

Vipning af motoren - Figur

BEMÆRK: Vip ikke motoren med tændrøret nede.

BRIGGSandSTRATTON.COM

Modeller med én indstillingsarm - Figur

For at ændre klippehøjden skal du flytte positionen for indstillingsarmen (B) som følger:

1. Frigør indstillingsarmen (B).

2. Flyt indstillingsarmen til en anden position.

Tømning af græsposen - Figur

ADVARSEL: Stop motoren, før du fjerner

græsposen. Afmonter tændrørskablet og hold det væk fra tændrøret, før du fjerner græs fra

plæneklipperhuset.

1. Løft baglemmen (F). Se figur 13.

2. Hold fat i græsposens håndtag (G). Løft rammemonteringen (H) over baglemmens svingstang(I).

3. Tøm græsset fra græsposen (E). Se figur 19.

Kontrollér skærekniven og rengør bunden af

Not for Reproduction

plæneklipperhuset, når du servicerer motoren; Husk altid at vippe motoren med tændrøret oppe. Transporteres eller vippes motoren med tændrøret nede, vil det medføre følgende:

S startvanskeligheder, S røgudvikling fra motoren S tilsmudsning af tændrøret, S luftfilteret gennemvædes af olie eller benzin

Smøring

1. Smør hjulene og alle drejepunkter med motorolie, hver gang maskinen har været anvendt i 25 timer.

2. Se, hvordan motoren smøres i motorens brugervejledning.

BEMÆRK: Smør ikke motorens stopkabel. Smøremidler vil beskadige kablet og forhindre det i at bevæge sig frit. Udskift kablet, hvis det er blevet bøjet eller beskadiget.

Rengøring af plæneklipperhuset

ADVARSEL: Skærekniven roterer, når motoren er i

gang. Stop motoren og afmonter tændrørskablet og hold det væk fra tændrøret, før du rengør

plæneklipperhuset.

4. Kontrollér, at køresystemet deaktiveres korrekt, og at plæneklipperen vil stoppe, før du begynder at slå plænen. Hvis køresystemet ikke bliver deaktiveret: Tag plæneklipperen til et autoriseret servicecenter, før du benytter plæneklipperen.

Servicering af skærekniv - Figur

ADVARSEL: Før du kontrollerer skærekniven (B)

eller skæreknivens adapter (E), Afmonter

tændrørskablet, og hold det væk fra tændrøret. Stop motoren, hvis kniven rammer en genstand. Afmonter kablet til tændrøret. Kontrollér, om maskinen er beskadiget.

Kontrollér hyppigt, om skærekniven (B) er slidt eller har skader såsom revner. Kontrollér hyppigt bolten (A), der fastholder kniven. Hold bolten fastspændt. Stop motoren, hvis kniven rammer en genstand. Afmonter kablet til tændrøret. Kontrollér, om skæreknivens adapter (E) er beskadiget. Kontrollér, om kniven er bøjet eller beskadiget, eller om kniven er meget slidt eller har andre skader. Før du benytter maskinen, skal beskadigede dele udskiftes med reservedele fra fabrikken. Udskift skærekniven hvert andet år for en sikkerheds skyld. Hold knivens kant skarp. En skærekniv, der ikke er skarp, vil få græssets ender til at blive brune. Hvis skærekniven skal afmonteres eller efterses, skal motorplæneklipperen indleveres på et godkendt serviceværksted.

Hvis der ophobes græs og andet på bunden af plæneklipperhuset, bliver ydelsen nedsat. Når du har slået plænen, rengør da plæneklipperhuset som følger:

1. Standsning af motoren

2. Afmontér kablet fra tændrøret

3. Rengør den øverste og den nederste del af plæneklipperhuset.

Udtagning af drivremmen

Hvis drivremmen skal afmonteres eller efterses, skal motorplæneklipperen indleveres på et godkendt serviceværksted.

Justering af drivkablet - Figur

ADVARSEL: Slip motorens stophåndtag og vent

på, at motoren stopper, før du justerer drivkablet.

Kontrollér, om håndtaget er monteret korrekt, hvis køresystemet ikke aktiveres og deaktiveres korrekt. Kontrollér, at alle dele er i god stand, ikke i stykker eller bøjede, og at alle fastspændingsbolte er fastspændte.

Slidte dele vil nedsætte køresystemets ydelse. Når du klipper i højt tykt græs eller på bakker, kan køresystemet glide ud, hvis drivkablet er for løst. Hvis køresystemet glider ud: Juster som følger eller tag plæneklipperen til et autoriseret servicecenter.

1. Hvis køresystemet glider ud: Drej strammeskruen (A)en omgang i den retning, der er vist i figur 21. Anvend plæneklipperen, og kontrollér køresystemet.

2. Hvis køresystemet stadig glider ud: drej strammeskruen en omgang mere for at afkorte kablet. Kontrollér køresystemet igen.

3. Gentag justeringen og kontrollen, indtil køresystemet ikke glider ud.

Kontrol af klippehøjden

Kontrollér maskinen på et lille område. Hvis klippehøjden ikke er jævn, eller hvis det afklippede græs ikke udtømmes, se afsnittet Fejlfinding.

Opbevaring med sammenfoldet håndtag

BEMÆRK: Vær forsigtig, når du folder eller løfter håndtaget.

Undgå at beskadige kablerne. Et bøjet kabel fungerer ikke korrekt. Udskift et bøjet eller beskadiget kabel, før du benytter maskinen.

Foldning af håndtaget - Figur

1. Løsn grebene (A), der holder det øverste håndtag (B) sammen med det nederste håndtag (C). Se figur 23. BEMÆRK: Når du sammenfolder eller løfter håndtaget, sørg da for, at kablerne ikke bliver fanget mellem det øverste og nederste håndtag eller rundt om håndtagenes fastgørelseselementer.

2. Drej det øverste håndtag (B) mod maskinens bagside. Se figur 24.

3. Afmonter grebene (C) og fastgørelseselementerne, som fastgør det nederste håndtag til håndtagsbeslaget (D).

4. Drej håndtaget frem over motoren, som vist. Sørg for, at kablerne ikke bliver beskadiget.

Løft af håndtaget - Figur

1. Løft det nederste håndtag (A) til funktionsstillingen (figur

2).

2. Håndtagsbeslaget (B) har to monteringshuller (figur 3). Anvend hullet (C) til fastgøring af håndtaget i den høje position. Anvend hullet (D) til fastgøring af håndtaget i den lave position.

3. Fastgør håndtaget enten i hullet (C) eller hullet (D)med monteringsanordningerne som vist. Spænd grebene (E), indtil det nederste håndtag sidder fast.

4. Sæt det øverste håndtag (G) i funktionsstilling (Figure 4). Tilspænd grebene (F), indtil det øverste håndtag og det nederste håndtag låses på plads.

23 24

2 3 4

Klargøring af plæneklipperen til opbevaring

Not for Reproduction

ADVARSEL: Udtøm ikke benzin inde i en bygning, nær åben ild, eller ved tobaksrygning, da benzindampe kan resultere i eksplosion eller brand.

1. Tøm brændstoftanken.

2. Lad motoren være i gang, indtil der ikke er mere benzin i.

3. Tøm olien fra den varme motor. Fyld motorens krumtaphus med ny olie.

4. Fjern tændrøret fra cylinderen. Hæld en ounce (omkring 30 g) olie i cylinderen. Træk langsomt i startsnorens håndtag, så olien beskytter cylinderen. Monter et nyt tændrør i cylinderen.

5. Rens snavs og rester fra cylinderens kølefinner og motorhuset.

6. Rengør den nederste del af plæneklipperhuset.

7. Rengør plæneklipperen helt for at beskytte lakeringen.

8. Placer maskinen i en bygning med god ventilation.

9. Sørg for, at græsposen er tom. Rester af græs i posen vil beskadige posen under opbevaring.

Bestilling af reservedele

Anvend kun reservedele, som er blevet autoriseret eller godkendt af producenten. Der må ikke anvendes udstyr og tilbehør, som ikke er anbefalet specielt for denne maskine. For at sikre, at de korrekte reservedele bestilles, skal modelnummeret på denne plæneklipper angives (se mærkepladen).

Ved bestilling er følgende information påkrævet:

S Modelnummer S Serienummer S Delnummer S Antal

Hvis du ikke er i stand til at få dele eller service ifølge ovenstående procedure, kan du kontakte:

Briggs & Stratton UK Ltd

Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM

Fejlfinding

7. Kontrollér, at motorens stophåndtag er i funktionsstilling.

8. Kontrollér, at brændstofventilen er i ON-position. Se motorens brugervejledning.

Motoren vil ikke standse.

1. Slip motorens stophåndtag.

2. Kontrollér motorens stopkabel. Udskift kablet, hvis det er blevet bøjet eller beskadiget.

Motorens ydelse er forringet:

1. Kontrollér klippeindstillingernes højde. Øg klippehøjden, hvis græsset er højt.

2. Kontrollér bunden af skæreknivens hus. Fjern græs og rester fra skæreknivens hus.

3. Kontrollér tændrørets kabel. Kontrollér, at kablet er monteret.

4. Fjern græs og rester fra motorens kølefinner.

5. Kontrollér karburatorens indstillinger. Se motorens brugervejledning.

6. Kontrollér elektrodeafstanden i tændrøret. Sæt elektrodeafstanden i tændrøret på 0,76 mm.

7. Kontrollér oliemængden i motoren. Påfyld olie om nødvendigt.

8. Kontrollér motorens luftfilter. Se motorens brugervejledning.

9. Brændstoffet er uanvendeligt. Tøm og rengør brændstoftanken. Kom rent brændstof i brændstoftanken.

For kraftig vibration:

1. Kniven er ikke balanceret. Tag kniven af og udskift den med en ny fra fabrikken.

2. Kontrollér, om kniven er bøjet eller brækket. En

beskadiget kniv er farlig og skal udskiftes.

3. Kontrollér skæreknivens adapter. Udskift en ødelagt adapter.

4. Hvis vibrationerne fortsætter, skal plæneklipperen bringes til et autoriseret servicecenter.

Græsset udtømmes ikke korrekt.

1. Rengør den nederste del af plæneklipperhuset.

2. Kontrollér, om skærekniven er meget slidt. Tag kniven af og slib den. Udskift for en sikkerheds skyld kniven hvert andet år med en ny fra fabrikken.

Græsset er ikke klippet jævnt.

Motoren vil ikke starte.

1. Kontrollér, at der er påfyldt rent brændstof på brændstoftanken. Anvend ikke gammelt brændstof.

2. Motoren er kold: Tryk på spædeknappen (valgfri på nogle modeller) fem gange.

3. Kontrollér, at kablet til tændrøret er koblet til tændrøret.

4. Justér karburatoren. Se motorens brugervejledning.

5. Der er for meget brændstof i motorens cylinder: Fjern og tør tændrøret. Træk i startsnorens håndtag flere gange. Montér tændrøret. Montér kablet på tændrøret. Start motoren.

6. Motoren er svær at starte i tæt eller højt græs: Flyt plæneklipperen til en ren, tør overflade.

1. Kontroller højdeindstillingen for hvert hjul. Højdeindstillingen skal være den samme for hvert hjul.

2. Kontrollér, at skærekniven er skarp.

3. Kontrollér, om kniven er bøjet eller brækket. En

beskadiget kniv er farlig og skal udskiftes.

4. Kontrollér, om knivens adapter er beskadiget. Udskift knivens beskadigede adapter.

5. Sæt gasregulatoren (hvis monteret) i stillingen FAST eller START.

6. Kontrollér gasregulatoren (hvis monteret). Kontrollér, at gasregulatoren ikke er i choker-stilling.

7. Flyt gasregulatoren (hvis monteret) til stillingen FAST. Kontrollér motorens hastighed i henhold til motorens brugervejledning.

BRIGGSandSTRATTON.COM

GARANTIBEVIS

Not for Reproduction

Gældende fra 09/07

BEGRÆNSET GARANTI

Briggs & Stratton Power Products Group, LLC vil uden beregning reparere eller erstatte den eller de dele af produktet, som er behæftet med materiale- eller fabrikationsfejl eller begge dele. Det er kø beren, der dækker de transportomkostninger for produkter, som er sendt til reparation eller som skal udskiftes. Denne garanti er gældende for og underlagt de tidsperioder og betingelser, som er nævnt nedenfor. For udførelse af garantiarbejde find den nærmeste autoriserede serviceforhandler i dit område. For udførelse af garantiarbejde find den nærmeste autoriserede serviceforhandler på vores kort over serviceforhandlere på hjemmesiden www.murray.com.

Der findes ingen anden udtrykkelig garanti. Stiltiende garantier, herunder de garantier for salgbarhed eller egnethed til et specielt formål, er begrænset til et år fra købsdatoen eller i den udstrækning, de er tilladt i følge loven og alle underforståede garantier er undtaget fra garantien. Ansvar for hændelige skader eller følgeskader er undtaget i det omfang undtagelsen er tilladt i følge loven. Nogle lande tillader ikke begrænsninger på, hvor lang tid en under forstået garanti gælder, og nogle lande tillader ikke undtagelse

eller erstatningsbegrænsning af hændelige skader eller følge skader, hvorfor ovennævnte undtagelse måske ikke gælder for dig. Denne garanti giver dig særlige juridiske rettigheder, og du kan have andre rettigheder, som varierer fra land til land.

GARANTIBETINGELSER

Produkttype Almindelig brug Erhvervsmæssig brug

Walk-behind græsslåmaskine 2 år 90 dage

Garantiperioden løber fra den dato, hvor den første privatkunde eller erhvervskunde købte produktet, og løber i den tidsperiode, der er anført i ovenstående tabel. “Almindelig brug” betyder brug i privat husholdning af en almindelig privatbruger. “Erhvervsmæssig brug” henviser til al øvrig brug, herunder brug til erhvervs-, indtægts- eller lejeformål. Når et produkt har været anvendt erhvervsmæssigt, skal det herefter anses for at være et redskab til erhvervsbrug i henhold til denne garanti.

Fremvisning af garantibevis er ikke påkrævet for at gøre garantien gældende. Gem din købskvittering. Hvis du ikke kan fremvise dokumentation for den oprindelige købsdato på det tidspunkt, hvor garantikravet gøres gældende, vil produktets fremstillingsdato blive brugt som grundlag for garantiperioden.

OM GARANTIEN

Vi udfører gerne garantiarbejde og undskylder for den ulejlighed, du har haft i forbindelse hermed. En autoriseret serviceforhandler kan udføre de nødvendige garantireparationer. De fleste garantireparationer udføres rutinemæssigt, men nogle gange kan ønsker om garantiarbejde ikke imødekommes. Garantien gælder f.eks. ikke, hvis skaden på produktet opstod som følge af forkert brug, mangel på regelmæssig vedligeholdelse, ukorrekt transporthåndtering, opbevaring eller montering. Garantien bortfalder ligeledes, hvis produktets serienummer er fjernet, eller hvis produktet er ændret eller modificeret.

Denne garanti dækker kun produktrelaterede materiale- og/eller fabrikationsfejl. For at undgå, at der opstår misforståelser mellem kunden og forhandleren, er der nedenfor anført nogle årsager til produktdefekter, som ikke er omfattet af garantien.

• Normal slitage: Lille motor Ligesom alt andet mekanisk udstyr skal dele til motorredskaber efterses regelmæssigt og udskiftes for at yde det optimale. Garantien omfatter ikke reparationsarbejde, hvis produktet eller en del deri er slidt op som følge af normal brug.

• Montering: Denne garanti omfatter ikke produkter, der har været udsat for forkert eller uautoriseret montering, ændringer eller modifikationer. Den omfatter heller ikke monteringsarbejde, der forhindrer start eller forårsager utilfredsstillende motorydelse.

• Forkert vedligeholdelse: Dette produkts levetid afhænger af de forhold, det anvendes under, og dets vedligeholdelse. De anbefalede vedligeholdelses- og justeringsintervaller er angivet i betjeningsvejledningen. Produkter som f.eks. fræsere, kantfræsere og rotorplæneklippere anvendes ofte under meget støvede eller snavsede forhold, hvilket kan forårsage, hvad der tilsyneladende er for tidlig slitage. Slitage, som skyldes snavs, støv eller andre slibende materialer, der er kommet ind i produktet på grund af forkert vedligeholdelse, er ikke omfattet af garantien. Garantien omfatter ikke reparationer, der skyldes problemer som følge af udskiftningsdele, som ikke er originalt fremstillede dele.

• Forkert og/eller utilstrækkeligt brændstof eller smøring: Denne garanti omfatter ikke skader, der er forårsaget af brug af gammelt brændstof eller alternative benzinblandinger. Beskadigelse af motoren eller motorkomponenter, dvs. forbrændingskammer, ventiler, ventilsæder, ventilstyr eller brændte startmotorviklinger som følge af brug af alternative bræ ndstoffer, som f.eks. flydende petroleum eller naturgas, er ikke omfattet, medmindre motoren er certificeret til denne type drift. Dele, som er ridset eller knækket, fordi produktet er betjent med utilstrækkelig eller forurenet smøreolie eller en smøreolie af forkert kvalitet, samt produktkomponenter, som er beskadiget som følge af manglende smøring, er ikke omfattet.

• Driftsmæssig misbrug: Den korrekte anvendelse af produktet fremgår af betjeningsvejledningen. Beskadigelse af produktet som følge af for høje omdrejningstal, overophedning eller anvendelse i et lukket rum uden tilstrækkelig ventilation er ikke omfattet. Produkter, der er ødelagt på grund af for voldsomme vibrationer som følge af løs motormontering, løse eller ubalancerede skæreknive, impellere eller kørsel med for høje omdrejningstal, eller bøjet krumtapaksel på grund af påkørsel af en fast genstand, er ikke omfattet. Beskadigelse eller funktionsfejl, der skyldes uheld, misbrug, forkert eftersyn, frost eller kemisk nedbrydning, samt anvendelse ud over den anbefalede kapacitet som beskrevet i betjeningsvejledningen, er ikke omfattet.

• Rutinemæssig optuning, slitagedele eller justeringer: Denne garanti omfatter ikke slitagedele såsom olie, remme, skæreblade, O-ringe, filtre osv.

• Andre undtagelser: Reparation eller justeringer af den eller de dele, som ikke er fremstillet af Briggs & Stratton er ikke omfattet af garantien. Denne garanti dækker ikke fejl som følge af naturkatastrofer eller andre force majeure begivenheder udenfor fabrikantens kontrol. Produkter, som er brugte, istandsatte eller demoprodukter, er heller ikke omfattet af garantien.

Kun autoriserede serviceforhandlere kan udføre servicearbejde. Find din nærmeste serviceforhandler på vores kort over serviceforhandlere på hjemmesiden BRIGGSandSTRATTON.COM.

Inhalt

Not for Reproduction

Abbildungen 2......................................

Sicherheit der Bedienungsperson 22.................

Funktionen und Bedienungselemente 24.............

Symbole 24.........................................

Zusammenbau 24...................................

Betrieb 25..........................................

Wartung 27.........................................

Fehlersuche 29.....................................

Garantieschein 30...................................

Sicherheit der Bedienungsperson

Symbole und Warnhinweise

Das Warnsymbol ( ) kennzeichnet Sicherheitsinformationen zu Risiken, die zu Verletzungen führen können. Zusammen mit dem Symbol wird ein Signalwort (GEFAHR, ACHTUNG oder VORSICHT) verwendet, um den Grad der Gefahr und die Schwere der möglichen Verletzung anzugeben. Darüber hinaus kann ein Gefahrensymbol zur Kennzeichnung der Art der Gefahr benutzt werden.

GEFAHR kennzeichnet ein Risiko, das zu Tod oder

schweren Verletzungen führt, wenn der Hinweis nicht beachtet wird.

ACHTUNG kennzeichnet ein Risiko, das zu Tod

oder schweren Verletzungen führen kann, wenn der Hinweis nicht beachtet wird.

VORSICHT kennzeichnet ein Risiko, das zu

kleineren bis mittleren Verletzungen führen kann, wenn der Hin weis nicht beachtet wird.

ANMERKUNG kennzeichnet eine Situation, die zu

Produktschaden führen kann.

Informationen für den Besitzer

Machen Sie sich mit dem Produkt vertraut: Wenn Sie das

Gerät und seine Funktionen kennen, bekommen Sie die optimale Leistung. Vergleichen Sie beim Lesen dieser Anleitung die Abbildungen mit dem Gerät. Machen Sie sich mit den Positionen und Funktionen der Bedienungselemente vertraut. Zur Vermeidung von Unfällen müssen die Bedienungshinweise und die Sicherheitsregeln befolgt werden. Bewahren Sie diese Anleitung für später auf.

Verantwortlichkeit des Besitzers

ACHTUNG: Diese Schneidmaschine kann

Gegenstände hochschleudern. Wenn die

folgenden Sicherheitsanweisungen nicht befolgt werden, können die Bedienungsperson oder umstehende Personen schwer verletzt werden.

Es liegt in der Verantwortlichkeit des Besitzers, die nachstehenden Anweisungen zu befolgen.

Sichere Betriebspraktiken

Für handgeführte Kreiselmäher I. Allgemeiner Betrieb

1. Lesen und befolgen Sie alle Anweisungen an der Maschine und in den Anleitungen. Machen Sie sich gründlich mit den Bedienungselementen und der korrekten Bedienung des handgeführten Rasenmähers vertraut, bevor Sie das Gerät in Betrieb nehmen.

2. Machen Sie sich mit allen Aufklebern zu Sicherheit und Bedienung an diesem Gerät und an allen verwendeten Zusatzvorrichtungen oder Zubehörteilen vertraut.

3. Halten Sie Hände oder Füße nicht neben oder unter rotierende Teile.

4. Erlauben Sie nur verantwortungsbewussten Personen, die mit der Bedienungsanleitung vertraut sind, den handgeführten Rasenmäher zu bedienen.

5. Untersuchen Sie den Einsatzbereich des Rasenmähers. Das Gerät kann kleine Gegenstände mit hoher Geschwindigkeit hochschleudern und dadurch Verletzungen oder Sachschäden verursachen. Halten Sie sich von zerbrechlichen Gegenständen wie Hausfenstern, Autoscheiben, Gewächshäusern usw. fern.

6. Im Einsatzbereich dürfen sich keine Personen, insbesondere kleine Kinder, oder Haustiere aufhalten.

7. Tragen Sie angemessene Kleidung wie langärmlige Hemden oder Jacken. Tragen Sie auch lange Hosen, keine kurzen.

8. Tragen Sie keine lose Kleidung, die sich in diesem Gerät verfangen könnte.

9. Tragen Sie bei Betrieb des handgeführten Rasenmähers immer einen Gesichtsschutz oder eine Schutzbrille mit seitlicher Abschirmung, um Ihre Augen vor Fremdkörpern zu schützen, die vom Gerät hochgeschleudert werden können.

10. Tragen Sie immer Arbeitshandschuhe und festes Schuhwerk. Arbeitsschuhe aus Leder oder kurze Stiefel sind für die meisten Personen am besten. Sie schützen die Knöchel und Schienbeine vor kleinen Ästen, Splittern und anderen Fremdkörpern und verbessern die Trittfestigkeit.

11. Es ist ratsam, einen Kopfschutz zu tragen, um nicht von kleinen Partikeln in der Luft oder von tiefhängenden Ästen, Zweigen oder anderen Gegenständen getroffen zu werden, die von der Bedienungsperson eventuell nicht bemerkt werden.

12. Setzen Sie den handgeführten Rasenmäher nicht ohne angebrachte Sicherheits- und Schutzvorrichtungen ein.

13. Verwenden Sie dieses Gerät nur für seinen vorgesehenen Zweck. Setzen Sie den Rasenmäher nicht über losem Material wie Kies, Zweigen, Abfall usw. ein, wo das Risiko besteht, dass Gegenstände hochgeschleudert werden und der Rasenmäher beschädigt wird.

14. Siehe Herstelleranweisungen zu richtiger Bedienung und Installation von Zubehörvorrichtungen. Benutzen Sie nur Zubehörvorrichtungen, die vom Hersteller zugelassen sind.

15. Setzen Sie das Gerät nur bei Tageslicht oder gutem künstlichen Licht ein.

16. Setzen Sie den handgeführten Rasenmäher nicht unter dem Einfluss von Alkohol, Drogen oder Medikamenten ein, die Benommenheit verursachen oder Ihre Fähigkeit zur sicheren Bedienung dieser Maschine beeinträchtigen können.

17. Setzen Sie den handgeführten Rasenmäher niemals in nassem Gras ein. Achten Sie immer auf sichere Fußstellung; halten Sie die Griffstange gut fest und gehen Sie; laufen Sie nicht.

18. Überprüfen Sie vor jedem Einsatz Drosselklappenhebel und Kabel. Achten Sie darauf, dass das Kabel frei beweglich und der Hebel nicht beschädigt ist. Überprüfen Sie auch das zum Vergaser gehende Kabelgestänge auf Knicke, lose Anschlüsse und Behinderungen. Überprüfen Sie, ob der Steuerbügel richtig funktioniert.

19. Stellen Sie den Motor ab, wenn Sie Kieseinfahrten, Wege oder Straßen überqueren.

20. Achten Sie beim Einsatz neben Straßen oder beim Überqueren von Straßen auf den Verkehr.

21. Stellen Sie den Motor ab, wenn Sie das Gerät verlassen und bevor Sie das Gerät reinigen, reparieren oder über-

22 BRIGGSandSTRATTON.COM

prüfen, und vergewissern Sie sich, dass alle beweglichen

Not for Reproduction

Teile stillstehen. Lassen Sie den Motor abkühlen, ziehen Sie das Zündkabel ab und halten Sie es von der Zündkerze fern.

22. Sollte das Gerät ungewöhnlich zu vibrieren beginnen, stellen Sie den Motor ab, ziehen Sie das Zündkabel ab und halten Sie es von der Zündkerze fern. Überprüfen Sie unverzüglich die Ursache. Vibrationen sind gewöhnlich ein Anzeichen für Störungen.

23. Stoppen Sie den Motor, wenn der Rasenmäher auf einen Fremdkörper gestoßen ist. Ziehen Sie das Kabel von der Zündkerze ab. Überprüfen Sie den Rasenmäher auf Schäden. Wenn der Rasenmäher beschädigt ist, muss er repariert werden, bevor er erneut in Betrieb genommen werden darf.

24. Überprüfen Sie den handgeführten Rasenmäher regelmäßig. Achten Sie darauf, dass keine Teile verbogen, beschädigt oder lose sind.

25. Heben Sie den Rasenmäher niemals hoch und tragen Sie ihn nicht, während der Motor läuft.

26. Vermeiden Sie es, sich über längere Zeiträume dem Geräusch und den Vibrationen von Benzinmotorgeräten auszusetzen. Machen Sie Pausen und/oder tragen Sie einen Gehörschutz sowie schwere Arbeitshandschuhe, um die Vibrationen in den Händen zu verringern.

II. Einsatz an Hängen

Hänge sind eine hauptsächliche Ursache für Unfälle, bei denen die Bedienungsperson ausrutscht und fällt und schwer verletzt werden kann. Alle Hänge erfordern besondere Vorsicht. Wenn Sie sich an einem Hang unwohl fühlen, mähen Sie ihn nicht.

Mähen Sie quer zum Hang, niemals auf und ab. Entfernen Sie Gegenstände wie Steine, Äste usw. Achten Sie auf Löcher, Furchen oder Höcker. Hohes Gras

kann Hindernisse verdecken. Mähen Sie nicht neben Gruben, Gräben oder Böschungen.

Sie könnten Ihren Halt oder Ihr Gleichgewicht verlieren.

Mähen Sie keine besonders steilen Hänge. Mähen Sie keine besonders steilen Hänge (maximal 10

Grad) oder Bereiche mit sehr unebenem Boden. Seien Sie bei Richtungsänderungen an Hängen besonders vorsichtig.

Mähen Sie nicht auf nassem Gras. Sie können Ihren Halt verlieren und ausrutschen.

III. Kinder

Es kann zu tragischen Unfällen kommen, wenn die Bedienungsperson nicht auf die Anwesenheit von Kindern achtet. Kinder fühlen sich oft vom Rasenmäher und seinem Betrieb angezogen. Gehen Sie niemals davon aus, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.

1. Halten Sie Kinder unter der Obhut eines verantwortungsbewussten Erwachsenen vom Mähbereich fern.

2. Seien Sie aufmerksam und stellen Sie den handgeführten Rasenmäher ab, wenn sich Kinder dem Arbeitsbereich nähern.

3. Sehen Sie vor und während des Rückwärtsmähens nach hinten und unten, um sich zu vergewissern, dass sich dort keine kleinen Kinder befinden.

4. Erlauben Sie Kindern niemals, den Rasenmäher zu bedienen.

5. Seien Sie bei der Annäherung an unübersichtliche Ekken, Büsche, Bäume oder andere Objekte, die die Sicht blockieren können, besonders vorsichtig.

IV. Service

1. Seien Sie beim Umgang mit Benzin und anderen Kraftstoffen besonders vorsichtig. Sie sind entflammbar und ihre Dämpfe sind explosiv.

a. Verwenden Sie nur zugelassene Behälter. b. Nehmen Sie nie den Tankdeckel ab und füllen Sie

kein Benzin nach, während der Motor läuft. Lassen Sie den Motor vor dem Nachtanken abkühlen.

Rauchen Sie nicht. c. Betanken Sie die Maschine niemals in Gebäuden. d. Stellen Sie die Maschine oder Kraftstoffbehälter

niemals in Räumen ab, in denen sich eine offene

Flamme wie z. B. ein Warmwasseraufbereiter

befindet. e. Wenn der Kraftstoff aus dem Tank abgelassen

werden muss, muss das im Freien geschehen. Der

abgelassene Kraftstoff muss in einem speziell für

diesen Zweck konstruierten Behälter aufbewahrt

oder vorsichtig entsorgt werden. f. Altes Öl und Benzin müssen vorsichtig in speziell

dafür konstruierte Behälter gefüllt werden. g. Gefüllte Behälter müssen vorsichtig zu einer

Recycling-Sammelstelle transportiert werden.

2. Lassen Sie Motoren niemals in Gebäuden oder geschlossenen Bereichen laufen.

3. Nehmen Sie niemals Einstellungen oder Reparaturarbeiten bei laufendem Motor vor. Ziehen Sie das Zündkabel ab und halten Sie es von der Zündkerze fern, um ungewollten Start zu vermeiden (ziehen Sie den Zündschlüssel ab, wenn das Gerät mit E-Start ausgerüstet ist). Tragen Sie bei Einstellungen oder Reparaturen immer einen Augenschutz.

4. Kontrollieren Sie häufig den festen Sitz der Motorbefestigungsschrauben.

5. Sorgen Sie dafür, dass alle Schrauben und Muttern fest sitzen und das Gerät in gutem Zustand ist. Wenn Teile ausgetauscht werden, ist darauf zu achten, dass die Befestigungselemente wieder fest angezogen werden.

6. Hantieren Sie niemals an Sicherheitsvorrichtungen herum. Kontrollieren Sie regelmäßig die Funktion aller solcher Vorrichtungen.

7. Kippen Sie die Maschine bei Wartungs- oder Reparaturarbeiten nicht, sofern Sie in dieser Anleitung nicht ausdrücklich dazu aufgefordert werden. Wartungs- und Reparaturarbeiten können mit dem Rasenmäher in aufrechter Position durchgeführt werden. Einige Arbeiten werden erleichtert, wenn die Maschine auf eine erhöhte Plattform oder Arbeitsfläche gehoben wird.

8. Halten Sie den Rasenmäher zur Reduzierung der Feuergefahr frei von Gras, Laub und anderen Fremdkörperansammlungen. Wischen Sie verschüttetes Öl oder Kraftstoff auf. Lassen Sie den Rasenmäher vor der Lagerung abkühlen.

9. Stoppen und untersuchen Sie das Gerät, wenn es auf einen Gegenstand trifft, und führen Sie gegebenenfalls vor der erneuten Inbetriebnahme die erforderlichen Reparaturen durch.

10. Ziehen Sie vor Reinigung, Reparatur oder Einstellungen immer das Zündkabel ab.

11. Verändern Sie nicht die Einstellung des Motorreglers und überdrehen Sie den Motor nicht.

12. Reinigen und ersetzen Sie bei Bedarf die Sicherheitsund Anweisungsaufkleber.

13. Zum Schutz vor Motorüberhitzung muss immer ein Fremdkörperfilter am Motor angebracht sein und sauber gehalten werden.

14. Überprüfen Sie den Rasenmäher vor der Lagerung.

15. Verwenden Sie nur Original-Geräteteile oder zugelassene Ersatzteile.

16. Nehmen Sie zum Austausch des Schnittmessers ein vom Werk zugelassenes Ersatzteil.

Beschreibung

Not for Reproduction

Bei diesem handgeführten Rasenmäher handelt es um einen Kreiselmäher mit Benzinmotor. Der Motor treibt ein Schnittmesser an, das sich unter dem Mähergehäuse befindet. Das Messer hebt und schneidet das Gras. Die Schnitthöhe kann verstellt werden, um dem Rasen das gewünschte Aussehen zu geben. Die abgeschnittenen Grashalme werden entweder in einem hinten am Mäher angebrachten Grasfangsack aufgefangen oder an einigen Mähern zur Düngung des Rasens ausgeworfen. Schiebemäher müssen vom Anwender geschoben werden. Selbstfahrende Modelle haben zur Erleichterung des Mähens ein Hinterrad-Antriebssystem.

Beabsichtigte Anwendung/Anwendungseinschränkungen

Dieser handgeführte Rasenmäher ist zum Mähen von Gras bestimmt. Andere Anwendungen sind nicht zulässig. Der Mäher ist nicht für Gras über 15 cm Länge oder für Gras mit hohem Unkraut bestimmt. Der Rasenmäher ist nur für privaten Gebrauch in einem Garten geeignet. Er darf nicht zum Mähen von Gras in öffentlichen Parks oder auf Spielwiesen eingesetzt werden.

C. ACHTUNG: Hochgeschleuderte Gegenstände. Im

Arbeitsbereich dürfen sich keine Personen aufhalten. Lesen Sie vor Inbetriebnahme dieses Geräts die Anwenderanweisungen.

D. ACHTUNG: Dieses Gerät darf nicht an Neigungen über

10 Grad eingesetzt werden.

E. ACHTUNG: Hände und Füße vom rotierenden

Schnittmesser fern halten.

F. ACHTUNG: Vor Wartungsarbeiten am Gerät das

Zündkabel abziehen.

G. ACHTUNG: Quetschgefahr für Finger.

Bedienungssymbole - Abb.

H. Langsam I. Schnell J. Öl K. Kraftstoff L. Motor -- Start/Betrieb/Stopp M. Antriebssteuerhebel -- ausgerückt N. Motordrehzahlregler -- eingerastet

Aufstellung

Funktionen und

Die Abbildungen und Symbole beginnen auf Seite 2.

Bedienungselemente

Auspacken des Rasenmähers - Abb.

Vergleichen Sie die folgenden Funktionen und Bedienungselemente mit Ihrem Modell (Abb. 1). Vergewissern Sie sich, dass Sie die Positionen aller Bedienungselemente und ihre Funktionen kennen.

A. Motorstopphebel B. Obere Griffstange C. Knopf oder Sperrhebel D. Untere Griffstange E. Hintere Tür F. Motor G. Höheneinstellvorrichtung H. Typenschild I. Grasfangsack J. Rücklaufstartergriff K. Antriebshebel (selbstfahrendes Modell) L. Bodenauswurfkappe M. Motorgashebel (Zubehör)

Symbole

Wichtig: Die folgenden Symbole befinden sich an Ihrem Gerät oder in der dem Gerät beiliegenden Dokumentation. Bevor Sie das Gerät in Betrieb nehmen, machen Sie sich bitte mit den einzelnen Symbolen und ihren Bedeutungen vertraut.

Warnsymbole - Abb.

A. ACHTUNG B. WICHTIG: Lesen Sie sich die Bedienungsanleitung durch,

bevor Sie dieses Gerät in Betrieb nehmen.

Der Rasenmäher wurde im Werk komplett zusammengebaut. Beim Verpacken im Karton wurde die Griffstange auf Lagerungsposition gestellt. Um die Griffstange auf Betriebsposition zu stellen, die nachstehenden Schritte befolgen.

1. Den Rasenmäher aus dem Karton nehmen.

2. Untere Griffstange (A) in die Betriebsposition hochziehen

(Abb. 2).

3. Der Griffstangenhalter (B) ist mit zwei Montagelöchern

versehen (Abb. 3). Zur Montage der Griffstange in der oberen Position Öffnung (C) benutzen. Zur Montage der Griffstange in der unteren Position Öffnung (D) benutzen.

4. Die Griffstange mit den Befestigungselementen wie

gezeigt in Öffnung (C) oder Öffnung (D) montieren. Knöpfe (E) anziehen, bis die untere Griffstange gesichert ist.

5. Die Knöpfe (F) und die Befestigungselemente von der

unteren Griffstange (A) entfernen. Siehe Abb. 4. Die obere Griffstange (G) auf Betriebsposition stellen. Die Knöpfe (F) festziehen, bis obere und untere Griffstange in ihrer Position verriegelt sind.

6. Um das Rücklaufstarterseil anzubringen, muss zuerst der

Motorstopphebel (H) eingerastet werden. Siehe Abb. 5. Langsam am Rücklaufstartergriff (I) ziehen und das Rücklaufstarterseil in der Seilführung (J) anbringen.

7. Die Kabel bei allen Modellen mit den Kabelbindern (K)an

der Griffstange sichern. Siehe Abb. 6. ANMERKUNG: Beim Herunter- und Hochklappen der

Griffstange vorsichtig vorgehen. Darauf achten, dass die Kabel nicht beschädigt werden. Ein verbogenes Kabel funktioniert nicht richtig. Bevor das Gerät eingesetzt wird, müssen verbogene oder beschädigte Kabel ausgetauscht werden.

24 BRIGGSandSTRATTON.COM

2 3 4 5 6

Montage der Griffstangenkonsole - Abb.

Not for Reproduction

1. Die vier großen Schrauben (A) vom Teilebeutel entfernen. Die Befestigungsschraube ist unten abgebildet.

2. Die Griffstangenkonsole (B) auf die vier Montagebohrungen in der oberen Griffstange (C) ausrichten. Siehe Abb. 7.

3. Die Griffstangenkonsole (B) mit den vier Sechskantschrauben (A) an der oberen Griffstange (C) befestigen. Siehe Abb. 8.

Montage des Gashebels - Abb.

Hinweis: Einige Modelle haben keinen Zubehör-Ferngashebel.

1. Die zwei kleinen Schrauben (D) vom Teilebeutel entfernen. Die Befestigungsschraube ist unten abgebildet.

2. Die Bohrungen im Gashebel (E) auf die Montagebohrungen in der Griffstangenkonsole (B) ausrichten. Siehe Abb. 9.

3. Den Gashebel mit den beiden Flachkopfschrauben an der Griffstangenkonsole befestigen.

4. Den Gashebelknopf vom Teilebeutel entfernen.

5. Den Gashebelknopf (G) mit einem kleinen Hammer (F ) vorsichtig auf den Gashebelarm klopfen. Siehe Abb. 10.

9 10

7 8

ANMERKUNG: Der Motor enthält weder ÖL noch BENZIN. Vor Start des Motors muss entsprechend den Anweisungen in der Bedienungsanleitung für den Motor Öl nachgefüllt werden. Wenn der Motor ohne Öl gestartet wird, wird er so beschädigt, dass er nicht mehr repariert werden kann. Dieser Schaden wird nicht von der Garantie abgedeckt.

Für Benzin- und Öltyp siehe Motor-Bedienungsanleitung. Vor Einsatz des Geräts die Informationen zu Sicherheit, Betrieb, Wartung und Lagerung lesen.

Austausch der Bodenauswurfkappe - Abb.

ACHTUNG: Bevor die Bodenauswurfkappe

abgenommen oder angebracht wird, das Zündkabel abziehen und von der Zündkerze fern halten.

Einige Modelle haben eine optionale Bodenauswurfkappe (A). Siehe Abb. 14. Die Bodenauswurfkappe wird zum Mulchen des Grases für einen sauberen, feinen Schnitt verwendet. Zum Auffangen des Grases im Grasfangsack muss die Bodenauswurfkappe entfernt werden.

Anbringen der Bodenauswurfkappe

1. Die hintere Tür (B) hochziehen. Siehe Abb. 14.

2. Die Bodenauswurfkappe (A) in die Auswurföffnung schieben.

Entfernen der Bodenauswurfkappe

1. Die hintere Tür (B) hochziehen. Siehe Abb. 14.

2. Die Bodenauswurfkappe (A) von der Auswurföffnung abnehmen.

Ausführung

Die Abbildungen und Symbole beginnen auf Seite 2.

Zusammenbau des Grasfangsacks -

1. Den Rahmen (A) in das offene Ende des Grasfangsacks (B) schieben. Siehe Abb. 11.

2. Darauf achten, dass sich die Griffstange (C) an der Außenseite des Grasfangsacks befindet (Abb. 12). Die Klammern (D) am Rahmen (E) befestigen.

Anbringen des Grasfangsacks - Abb.

1. Die hintere Tür (F ) hochziehen. Siehe Abb. 13. Den Griff (G) des Grasfangsacks halten und die Sackhaken (H)an der Drehstange der hinteren Tür (I) anbringen.

2. Die hintere Tür herunterlassen. Darauf achten, dass die Sackhaken (H) an der Drehstange (I) der hinteren Tür sitzen.

11 12

Vorbereitung des Motors

ACHTUNG: Für Benzin- und Öltyp siehe

Motor-Bedienungsanleitung. Immer einen

Nachtanken nicht rauchen. In geschlossenen Räumen darf kein Benzin eingefüllt werden. Vor dem Nachtanken den Motor abstellen. Den Motor mehrere Minuten lang abkühlen lassen.

Sicherheitsbenzintank verwenden. Beim

Motorstopphebel - Abb.

Wenn der Motorstopphebel (A) losgelassen wird, stoppen Motor und Schnittmesser automatisch. Zum Start und Betrieb des Motors den Motorstopphebel (A) in Betriebsposition (B) halten.

Bevor der Motor gestartet wird, den Motorstopphebel mehrmals betätigen. Darauf achten, dass sich das Motorstoppkabel frei bewegen kann und der Motorstopphebel ordnungsgemäß funktioniert.

Stoppen des Motors - Abb.

Zum Stoppen des Motors den Motorstopphebel (A) loslassen. Das Zündkabel abziehen und von der Zündkerze fern halten, damit der Motor nicht starten kann.

Hinterrad-Antriebssystem - Abb.

ACHTUNG: Für sicheren Betrieb muss sich das

Antriebssystem sofort auskuppeln, wenn der

Antriebshebel losgelassen wird. Wenn sich das Antriebssystem nicht richtig auskuppelt, darf der Rasenmäher nicht in Betrieb genommen werden, solange das Antriebssystem nicht von einer Vertragswerkstatt eingestellt oder repariert worden ist.

Selbstfahrende Modelle haben ein Hinterrad-Antriebssystem. Das Antriebssystem wird wie folgt betätigt.

1. Den Motorstopphebel (A) in Betriebsposition halten. Den

Not for Reproduction

Motor starten. Hinweis: Zum Stoppen des Motors den Motorstopphebel

(A) loslassen.

2. Den Antriebshebel (C) gegen die Griffstange (B) halten. Das Antriebssystem ist jetzt eingekuppelt, und der Rasenmäher bewegt sich vorwärts. Um die Geschwindigkeit zu senken, den Antriebshebel etwas loslassen.

3. Um nur das Antriebssystem auszukuppeln, den Antriebshebel (C) loslassen. In ausgekuppelter Position (D) bewegt sich der Rasenmäher nicht weiter vorwärts. Der Motor läuft jedoch weiter.

4. Um das Antriebssystem auszukuppeln und gleichzeitig den Motor zu stoppen, den Motorstopphebel (A) ganz loslassen.

Starten des Motors - Abb.

ACHTUNG: Das Schnittmesser dreht sich, wenn

der Motor läuft.

5 16 17

Um den Grasfangsack vollständig zu füllen, den Motor mit dem Gashebel (falls vorhanden) in schneller Position laufen lassen.

S Um den Grasfangsack (falls vorhanden) vollständig zu

füllen, den Motor mit dem Gashebel (falls vorhanden) in schneller Position laufen lassen.

S Darauf achten, dass der Grasfangsack (falls vorhanden)

richtig angebracht ist.

S Den Grasfangsack auf Verschleiß oder Beschädigung

untersuchen. Verschlissene oder beschädigte Teile nur durch vom Werk zugelassene Ersatzteile austauschen.

Einstellung der Schnitthöhe

ACHTUNG: Das Schnittmesser dreht sich, wenn

der Motor läuft. Vor Einstellung der Schnitthöhe das Zündkabel abziehen und von der Zündkerze fern

halten.

Wichtig: Bevor der Motor gestartet wird, den Motorstopphebel mehrmals betätigen. Darauf achten, dass sich das Motorstoppkabel frei bewegen kann und der Motorstopphebel ordnungsgemäß funktioniert.

1. Das Öl kontrollieren. Siehe Bedienungsanleitung für den Motor.

2. Den Kraftstofftank mit bleifreiem Normalbenzin füllen. Siehe ”Vorbereitung des Motors”.

3. Darauf achten, dass das Zündkabel an der Zündkerze angeschlossen ist.

4. Motoren mit Kraftstoffbalg: Für die meisten Temperaturen den Kraftstoffbalg (E) dreimal drücken. Siehe Abb. 17. Bei kälterem Wetter kann weiteres Vorpumpen erforderlich sein. Ein warmer Motor braucht gewöhnlich nicht vorgepumpt zu werden. Nach jeder Betätigung des Pumpknopfs zwei Sekunden warten.

Hinweis: Beim ersten Start eines neuen Motors den Kraftstoffbalg fünfmal drücken.

Hinweis: Zu starkes Vorpumpen kann den Vergaser mit Kraftstoff überfluten. Siehe ”Motor springt nicht an” im Fehlersuchabschnitt.

5. Selbstfahrende Modelle: Darauf achten, dass der Antriebshebel (C) auf ausgekuppelter Position (D) steht. Siehe Abb. 16.

6. Stellen Sie sich hinter den Rasenmäher. Mit einer Hand den Motorstopphebel (A) in Betriebsposition halten. Siehe Abb. 5. Mit der anderen Hand den Rücklaufstartergriff (I) halten.

7. Langsam am Rücklaufstartergriff ziehen, bis Widerstand spürbar wird. Dann schnell ziehen, um den Motor zu starten. Den Rücklaufstartergriff langsam zurücklaufen lassen.

8. Wenn der Motor nach 5 oder 6 Versuchen nicht anspringt, siehe Fehlersuchabschnitt.

Modelle mit Einhebel-Einstellvorrichtung - Abb.

Zur Änderung der Schnitthöhe den Einstellhebel (B) wie folgt auf eine andere Position stellen.

1. Den Einstellhebel (B) ausrücken.

2. Den Einstellhebel auf eine andere Position stellen.

Entleerung des Grasfangsacks - Abb.

ACHTUNG: Bevor der Grasfangsack abgenommen

wird, den Motor abstellen. Bevor Gras aus dem

abziehen und von der Zündkerze fern halten.

1. Die hintere Tür (F ) hochziehen. Siehe Abb. 13.

2. Den Grasfangsack an seinem Griff (G) halten. Den

3. Das Gras aus dem Grasfangsack (E) entfernen. Siehe

Verwendung als Mulcher - Abb.

1. Um die Grassreste beim Mähen sofort zu verteilen, den

2. Die hintere Tür (B) hochziehen und die

Rasenmähergehäuse entfernt wird, das Zündkabel

Rahmen (H) über die Drehstange (I) der hinteren Tür heben.

Abb. 19.

1 14

ACHTUNG: Bevor die Bodenauswurfkappe abgenommen oder angebracht wird, das Zündkabel abziehen und von der Zündkerze fern halten.

Grasfangsack (I) und die seitliche Auswurföffnung (M) vom Rasenmäher entfernen. Siehe Abb. 1.

Bodenauswurfklappe (A) in die hintere Auswurföffnung einbauen. Siehe Abb. 14.

13 19

Vor Betrieb des Rasenmähers

ACHTUNG: Den Grasfangsack auf Verschleiß oder

Beschädigung untersuchen. Verschlissene oder beschädigte Teile nur durch vom Werk zugelassene

Ersatzteile austauschen.

Tipps zum Mähen

Einige Modelle haben eine optionale Bodenauswurfkappe. Wenn die Bodenauswurfkappe angebracht ist, wird das Gras fein geschnitten und verteilt sich leicht auf dem Rasen. Da die Nährstoffe dem Boden zurückgegeben werden, braucht der Rasen weniger Dünger.

BRIGGSandSTRATTON.COM

Durch die folgenden Tipps können die Leistung des

Not for Reproduction

Rasenmähers und das Aussehen des Rasens verbessert werden.

S Das Gras muss trocken sein. Wenn das Gras nass ist, ist

es schwer zu schneiden und es bilden sich dicke Grasklumpen.

S Das Gras darf nicht zu hoch sein. Die maximale

Grashöhe für gute Ergebnisse beim Mähen ist 9,8 cm. Die Höheneinstellvorrichtungen so einstellen, dass nur das obere Drittel des Grashalms abgeschnitten wird.

S Wenn das Gras höher ist als 9,8 cm, muss es zweimal

gemäht werden. Beim ersten Mähen die Höheneinstellvorrichtungen auf höchste Position stellen. Dann die Einstellvorrichtungen für den zweiten Mähdurchgang tiefer stellen.

S Für eine scharfe Schnittmesserkante sorgen. Wenn das

Schnittmesser nicht scharf ist, werden die Grashalmenden nach dem Mähen braun.

S Die Unterseite des Rasenmähergehäuses reinigen. Wenn

sich Gras und andere Fremdkörper an der Unterseite des Rasenmähergehäuses ansammeln, verringert sich die Mähleistung.

Zur Verbesserung der Schnittqualität Folgendes versuchen:

S die Schnitthöhe höher stellen S häufiger mähen S mit langsamerer Grundgeschwindigkeit mähen S die Schnittbreite verringern S die Richtung ändern S ein zweites Mal mähen

Schmierung

1. Für maximale Leistung die Räder und alle Drehpunkte alle 25 Stunden mit Motoröl schmieren.

2. Zum Schmieren des Motors siehe die Bedienungsanleitung für den Motor.

ANMERKUNG: Nicht das Motorstoppkabel schmieren. Schmiermittel beschädigen das Kabel und behindern seine Beweglichkeit. Das Kabel austauschen, wenn es verbogen oder beschädigt ist.

Reinigung des Rasenmähergehäuses

ACHTUNG: Das Schnittmesser dreht sich, wenn

der Motor läuft. Vor Reinigung des Rasenmähergehäuses den Motor stoppen und das

Zündkabel abziehen und von der Zündkerze fern halten.

Wenn sich Gras und andere Fremdkörper an der Unterseite des Rasenmähergehäuses ansammeln, verringert sich die Mähleistung. Nach dem Mähen das Rasenmähergehäuse wie folgt reinigen.

1. Den Motor abstellen.

2. Das Kabel von der Zündkerze abziehen.

3. Die Ober- und Unterseite des Rasenmähergehäuses reinigen.

Abnehmen des Antriebsriemens

Bringen Sie den Rasenmäher für Ausbau oder Wartung des Antriebsriemens zu einem Fachhändler.

Wartung

Motorwartung

Die Abbildungen und Symbole beginnen auf Seite 2.

Durch Befolgung der Angaben in diesem Wartungsabschnitt wird das Gerät in gutem Betriebszustand gehalten. Vor Start des Motors zuerst diese Anleitung sowie die Bedienungsanleitung für den Motor lesen. Alle Wartungsinformationen für den Motor befinden sich in der Bedienungsanleitung für den Motor.

ACHTUNG: Vor Überprüfungen, Einstellungen oder Reparaturen das Zündkabel abziehen und von der Zündkerze fern halten.

Kippen des Motors - Abb.

ANMERKUNG: Den Motor nicht so kippen, dass die

Zündkerze unten ist. Bei Wartungsarbeiten am Motor das Schnittmesser

kontrollieren bzw. die Unterseite des Rasenmähergehäuses reinigen. Darauf achten, dass der Motor immer so gekippt wird, dass die Zündkerze oben ist. Wenn der Motor mit der Zündkerze nach unten transportiert oder gekippt wird, kommt es zu folgenden Problemen.

S schwerer Start S rauchender Motor S Zündkerzenverrußung S Durchtränkung des Luftfilters mit Öl oder Kraftstoff

Einstellung des Antriebskabels - Abb.

ACHTUNG: Vor Einstellung des Antriebskabels den

Motorstopphebel loslassen und warten, bis der Motor stoppt.

Wenn das Antriebssystem nicht richtig ein- und ausgekuppelt wird, kontrollieren, ob die Griffstange richtig angebracht wurde. Darauf achten, dass alle Teile in gutem Zustand und nicht gebrochen oder verbogen sind, und dass alle Befestigungselemente fest sitzen.

Verschlissene Teile beeinträchtigen die Leistung des Antriebssystems. Beim Mähen in hohem dichten Gras oder an Hängen kann das Antriebssystem rutschen, wenn das Antriebskabel zu lose ist. Wenn das Antriebssystem rutscht, muss es wie folgt eingestellt oder der Rasenmäher zu einer Vertragswerkstatt gebracht werden.

1. Wenn das Antriebssystem rutscht, die Kabeleinstellvorrichtung (A) wie in der Abb. 21 gezeigt um eine Umdrehung drehen. Den Rasenmäher laufen lassen und das Antriebssystem testen.

2. Wenn das Antriebssystem immer noch rutscht, die Kabeleinstellvorrichtung um eine weitere Umdrehung drehen, um das Kabel zu verkürzen. Dann das Antriebssystem erneut testen.

3. Die Einstellung solange wiederholen und das Antriebssystem testen, bis es nicht mehr rutscht.

4. Bevor mit dem Mähen begonnen wird, darauf achten, dass das Antriebssystem richtig ausgekuppelt wird und der Rasenmäher stoppt. Wenn das Antriebssystem nicht ausgekuppelt wird, muss der Rasenmäher zu einer Vertragswerkstatt gebracht werden, bevor er wieder eingesetzt werden darf.

Wartung des Schnittmessers - Abb.

Not for Reproduction

ACHTUNG: Vor Überprüfung des Schnittmessers (B) oder des Schnittmesseradapters (E) das

Zündkabel lösen und von der Zündkerze fern halten. Wenn das Schnittmesser auf einen Gegenstand trifft, den Motor stoppen. Das Kabel von der Zündkerze abziehen. Das Gerät auf Schäden überprüfen.

Das Schnittmesser (B) häufig auf Verschleiß oder Schäden wie z. B. Risse überprüfen. Regelmäßig die Schraube (A) kontrollieren, mit der das Schnittmesser befestigt ist. Die Schraube muss fest sitzen. Wenn das Schnittmesser auf einen Gegenstand trifft, den Motor stoppen. Das Kabel von der Zündkerze abziehen. Den Schnittmesseradapter (E) auf Schäden überprüfen. Kontrollieren, ob das Schnittmesser verbogen, beschädigt oder stark verschlissen ist oder ob andere Schäden vorliegen. Bevor das Gerät in Betrieb genommen wird, müssen beschädigte Teile durch Original-Ersatzteile ausgetauscht werden. Zur Sicherheit ist das Schnittmesser alle zwei Jahre auszutauschen. Für eine scharfe Schnittmesserkante sorgen. Wenn das Schnittmesser nicht scharf ist, werden die Grashalmenden nach dem Mähen braun. Bringen Sie den Rasenmäher für Ausbau oder Wartung des Schnittmessers zu einem Fachhändler.

Überprüfung der Schnitthöhe

Das Gerät auf einer kleinen Fläche testen. Wenn die Schnitthöhe nicht eben ist oder wenn das geschnittene Gras nicht ausgeworfen oder nicht gleichmäßig geschnitten wird, siehe das Kapitel Fehlersuche.

Herunterklappen der Griffstange zur Lagerung

ANMERKUNG: Beim Herunter- und Hochklappen der

Herunterklappen der Griffstange - Abb.

1. Die Knöpfe (A) lösen, mit denen die obere Griffstange (B) an der unteren Griffstange (C) befestigt ist. Siehe Abb. 23.

ANMERKUNG: Beim Herunter- oder Hochklappen der Griffstange darauf achten, dass die Kabel nicht zwischen der oberen und unteren Griffstange oder an den Befestigungselementen der Stangen eingeklemmt werden.

2. Die obere Griffstange (B) zur Rückseite des Geräts drehen. Siehe Abb. 24.

3. Die Knöpfe (C) und Befestigungselemente entfernen, mit denen die untere Griffstange am Griffstangenhalter (D) befestigt ist.

4. Die Griffstange wie gezeigt nach vorne über den Motor drehen. Darauf achten, dass die Kabel nicht beschädigt werden.

Hochziehen der Griffstange - Abb.

1. Untere Griffstange (A) in die Betriebsposition hochziehen (Abb. 2).

23 24

2 3 4

2. Der Griffstangenhalter (B) ist mit zwei Montagelöchern versehen (Abb. 3). Zur Montage der Griffstange in der oberen Position Öffnung (C) benutzen. Zur Montage der Griffstange in der unteren Position Öffnung (D) benutzen.

3. Die Griffstange mit den Befestigungselementen wie gezeigt in Öffnung (C) oder Öffnung (D) montieren. Knöpfe (E) anziehen, bis die untere Griffstange gesichert ist.

4. Die obere Griffstange (G) auf Betriebsposition stellen (Abb. 4). Die Knöpfe (F) festziehen, bis obere und untere Griffstange in ihrer Position verriegelt sind.

Vorbereitung des Rasenmähers zur Lagerung

ACHTUNG: Benzin nicht in Gebäuden, neben

offenen Flammen oder neben rauchenden Personen ablassen. Benzindämpfe können Feuer

oder Explosionen verursachen.

1. Den Kraftstoff aus dem Tank ablassen.

2. Den Motor laufen lassen, bis das Benzin ausgeht.

3. Das Öl vom warmen Motor ablassen. Das Motorkurbelgehäuse mit frischem Öl füllen.

4. Die Zündkerze vom Zylinder abnehmen. Eine Unze Öl in den Zylinder gießen. Langsam am Rücklaufstartergriff ziehen, damit das Öl den Zylinder schützen kann. Eine neue Zündkerze im Zylinder anbringen.

5. Schmutz und Fremdkörper von Zylinderkühlrippen und Motorgehäuse beseitigen.

6. Die Unterseite des Rasenmähergehäuses reinigen.

7. Den Rasenmäher komplett reinigen, um die Lackierung zu schützen.

8. Das Gerät in einem Gebäude mit guter Belüftung abstellen.

9. Darauf achten, dass sich kein Gras im Grasfangsack befindet. Durch Gras, das während der Lagerung im Sack bliebt, wird der Sack beschädigt.

Bestellung von Ersatzteilen

Es dürfen nur Ersatzteile verwendet werden, die vom Hersteller zugelassen oder anerkannt sind. Es dürfen keine Zusatzvorrichtungen oder Zubehörteile verwendet werden, die nicht speziell für dieses Gerät empfohlen werden. Zum Erhalt der richtigen Ersatzteile muss die Modellnummer angegeben werden, die sich am Typenschild des Geräts befindet.

Bei Bestellungen müssen die folgenden Informationen angegeben werden:

S Modellnummer S Seriennummer S Teilenummer S Menge

Wenn Sie auf die oben genannte Weise keine Teile bzw. Service erhalten können, wenden Sie sich bitte an:

Briggs & Stratton UK Ltd

Road Four, Winsford Industrial Estate, Winsford, Cheshire, CW7 3QN United Kingdom www.BRIGGSandSTRATTON.COM

BRIGGSandSTRATTON.COM

Fehlersuche

Not for Reproduction

Der Motor springt nicht an.

1. Darauf achten, dass der Kraftstofftank mit sauberem Benzin gefüllt ist. Kein altes Benzin verwenden.

2. An einem kalten Motor den Pumpknopf (optional an einigen Modellen) fünfmal drücken.

3. Darauf achten, dass das Zündkabel an der Zündkerze angeschlossen ist.

4. Den Vergaser einstellen. Siehe Bedienungsanleitung für den Motor.

5. Es befindet sich zuviel Benzin im Motorzylinder. Die Zündkerze herausnehmen und trocknen. Mehrmals am Rücklaufstartergriff ziehen. Die Zündkerze einsetzen. Das Kabel an der Zündkerze anschließen. Den Motor starten.

6. Der Motor ist in schwerem oder hohem Gras schwer zu starten. Den Rasenmäher auf eine saubere trockene Oberfläche schieben.

7. Darauf achten, dass der Motorstopphebel auf Bedienungsposition steht.

8. Darauf achten, dass der Kraftstoffhahn auf Position ON steht. Siehe Bedienungsanleitung für den Motor.

Der Motor geht nicht aus.

1. Den Motorstopphebel loslassen.

2. Das Motorstoppkabel kontrollieren. Das Kabel austauschen, wenn es verbogen oder beschädigt ist.

Die Motorleistung ist schlecht.

1. Die Schnitthöheneinstellungen überprüfen. Die Schnitthöhe in hohem Gras höher stellen.

2. Die Unterseite des Schnittmessergehäuses überprüfen. Das Schnittmessergehäuse von Gras und anderen Fremdkörpern reinigen.

3. Das Kabel zur Zündkerze überprüfen. Darauf achten, dass das Kabel angeschlossen ist.

4. Die Motorkühlrippen von Gras und anderen Fremdkörpern reinigen.

5. Die Vergasereinstellungen kontrollieren. Siehe Bedienungsanleitung für den Motor.

6. Den Elektrodenabstand kontrollieren und auf 0,76 mm einstellen.

7. Die Ölmenge im Motor überprüfen. Bei Bedarf Öl einfüllen.

8. Den Motorluftfilter kontrollieren. Siehe Bedienungsanleitung für den Motor.

9. Das Benzin ist schlecht. Den Kraftstofftank leer laufen lassen und reinigen. Den Kraftstofftank mit sauberem Benzin füllen.

Starke Vibrationen.

1. Das Schnittmesser ist nicht ausgewuchtet. Das Schnittmesser ausbauen und gegen ein Original-Ersatzschnittmesser austauschen.

2. Überprüfen, ob das Schnittmesser verbogen oder gebrochen ist. Ein beschädigtes Schnittmesser ist

gefährlich und muss ausgetauscht werden.

3. Den Schnittmesseradapter überprüfen. Ein gebrochener Schnittmesseradapter muss ausgetauscht werden.

4. Wenn die Vibrationen andauern, den Rasenmäher zu einer Vertragswerkstatt bringen.

Das Gras wird nicht richtig ausgeworfen.

1. Die Unterseite des Rasenmähergehäuses reinigen.

2. Überprüfen, ob das Schnittmesser stark verschlissen ist. Das Schnittmesser ausbauen und schärfen. Zur Sicherheit das Schnittmesser alle zwei Jahre gegen ein Original-Ersatzschnittmesser austauschen.

Das Gras wird nicht gleichmäßig gemäht.

1. Die Höheneinstellung an jedem Rad kontrollieren. Die Höheneinstellung muss an jedem Rad gleich sein.

2. Darauf achten, dass das Schnittmesser scharf ist.

3. Überprüfen, ob das Schnittmesser verbogen oder gebrochen ist. Ein beschädigtes Schnittmesser ist

gefährlich und muss ausgetauscht werden.

4. Überprüfen, ob der Schnittmesseradapter gebrochen ist.

Ein gebrochener Schnittmesseradapter muss ausgetauscht werden.

5. Den Gashebel (falls vorhanden) auf Position ”Fast” (schnell) oder ”Start” stellen.

6. Den Gashebel überprüfen (falls vorhanden). Darauf achten, dass der Gashebel nicht auf Choke-Position steht.

7. Den Gashebel (falls vorhanden) auf Position ”Fast” (schnell) stellen. Die Motordrehzahl entsprechend der Bedienungsanleitung für den Motor überprüfen.

GARANTIESCHEIN

Not for Reproduction

Gültig ab 09/07

Briggs & Stratton Power Products Group LLC repariert oder ersetzt kostenlos jedes Teil des Produkts, das Material- oder Verarbeitungsschäden oder beides aufweist. Transportkosten für Produkte, die zu Reparatur oder Austausch unter dieser Garantie eingereicht werden, sind vom Käufer zu tragen. Diese Garantie gilt für die nachstehend aufgeführten Zeiträume und unterliegt den angegebenen Bedingungen. Wenden Sie sich für Garantieleistungen an den nächsten Fachhändler. Sie finden Fachhändler in unserem Händlerverzeichnis unter www.murray.com.

Es gibt keine andere ausdrückliche Gewährleistung. Inbegriffene Garantieleistungen, einschließlich solcher für Gebrauchstauglichkeit und Eignung für einen bestimmten Zweck, sind auf ein Jahr ab Kaufdatum beschränkt, oder alle inbegriffenen Gewährleistungen sind, soweit gesetzlich zugelassen, ausgeschlossen. Haftung für Neben- oder Folgeschäden ist in dem Umfang ausgeschlossen, in dem ein derartiger Ausschluss gesetzlich zugelassen ist. In einigen Ländern sind

Einschränkungen zur Geltungsdauer einer inbegriffenen Garantieleistung oder der Ausschluss oder die Einschränkung von Nebenoder Folgeschäden nicht erlaubt, weswegen die obigen Einschränkungen und Ausschlüsse unter Umständen für Sie keine Gültigkeit haben. Diese Garantie verleiht Ihnen bestimmte Rechte. Daneben können Sie noch andere Rechte haben, die von Land zu Land unterschiedlich sind.

GARANTIEFRISTEN

Produkttyp Private Nutzung Gewerbliche Nutzung

Handgeführter Rasenmäher 2 Jahre 90 Tage

Die Garantiezeit beginnt am Datum des Kaufs durch den ersten Einzelhandelskunden bzw. gewerblichen Endbenutzer und dauert entsprechend den Angaben in oben stehender Tabelle. ”Private Nutzung” bezieht sich auf die Nutzung in privaten Haushalten durch Einzelhandelsverbraucher. ”Gewerbliche Nutzung” bezieht sich auf alle anderen Arten der Nutzung, einschließlich der Nutzung zu gewerblichen, gewinnbringenden oder Ausleihzwecken. Nachdem das Produkt einmal für gewerbliche Zwecke genutzt wurde, gilt es für den Zweck dieser Garantie als gewerblich genutztes Produkt.

Die Garantie ist auch ohne Registrierung rechtskräftig. Bewahren Sie Ihren Kaufbeleg gut auf. Wenn Sie bei der Forderung von Garantieleistungen keinen Beleg für das erste Kaufdatum vorlegen können, wird die Garantie anhand des Datums der Herstellung des Geräts bestimmt.

ZUR GARANTIE

EINGESCHRÄNKTE GEWÄHRLEISTUNG

Wir führen gern Garantiereparaturen für Sie durch und entschuldigen uns für etwaige Unannehmlichkeiten. Garantiereparaturen können von allen Vertragshändlern durchgeführt werden. Bei den meisten Garantiereparaturen handelt es sich um Routinearbeiten; mitunter ist jedoch der Anspruch auf die Garantieleistung nicht gerechtfertigt. Beispielsweise wird keine Garantieleistung erbracht, wenn das Produkt durch falschen Gebrauch, durch mangelhafte Wartung, unsachgemäßen Transport, unsachgemäße Handhabung oder Lagerung oder durch falsche Anwendung beschädigt wurde. Ebenso besteht kein Garantieanspruch, wenn die Seriennummer am Produkt entfernt wurde oder Änderungen am Produkt vorgenommen wurden.

Diese Garantie deckt nur produktbezogene Material- und Verarbeitungsschäden ab. Um Missverständnisse zwischen dem Kunden und dem Händler zu vermeiden, sind nachstehend einige der Ursachen für Produktschäden aufgeführt, die von der Garantie nicht abgedeckt werden.

• Normaler Verschleiß: An Geräten, die von kleinen Motoren angetrieben werden, müssen - wie bei allen mechanischen Geräten - regelmäßig Wartungsarbeiten durchgeführt und Teile erneuert werden, damit das Gerät einwandfrei funktioniert. Die Garantie bietet keinen Anspruch auf Reparatur, wenn das Produkt oder ein Teil durch normalen Gebrauch verschlissen ist.

• Installation: Diese Garantie gilt nicht für Produkte, die falsch oder unzulässig installiert oder modifiziert worden sind, noch für Installationen, bei denen Starts verhindert oder ungenügende Motorleistung verursacht wird.

• Unzureichende Wartung: Die Lebensdauer dieses Produkts hängt von den Betriebsbedingungen und der Pflege ab, die es erhält. Die empfohlenen Wartungs- und Einstellungsintervalle sind in der Bedienungsanleitung aufgeführt. Oft werden Produkte wie Gartenfräsen, Kantenschneider oder Kreiselmäher unter staubigen oder schmutzigen Bedingungen eingesetzt, bei denen ein Zustand verursacht werden kann, der wie vorzeitiger Verschleiß aussieht. Derar tiger Verschleiß, der durch Schmutz, Staub oder andere scheuernde Materialien verursacht wurde, die aufgrund unzureichender Wartung in das Produkt eingedrungen sind, wird nicht von der Garantie abgedeckt. Die Garantie deckt keine Reparaturen bei Problemen ab, die durch Ersatzteile anderer Hersteller verursacht worden sind.

• Falscher und/oder unzureichender Kraftstoff oder Schmierung: Diese Garantie deckt keine Schäden ab, die durch Verwendung von altem oder modifiziertem Kraftstoff veru rsacht wurden. Schäden an Motor oder Motorkomponenten wie Brennraum, Ventilen, Ventilsitzen, Ventilführungen oder durchgebrannte Anlasserwicklungen, zu denen es durch Verwendung von alternativen Kraftstoffen wie Flüssiggas oder Erdgas gekommen ist, werden nur von der Garantie abgedeckt, wenn der Motor ausdrücklich für deren Verwendung zugelassen ist. Teile, die wegen Betrieb des Produkts mit unzureichendem oder verunreinigtem Kraftstoff oder Schmieröl oder Kraftstoff mit falscher Oktanzahl verschleißen oder kaputt gehen, sowie Produktkomponenten, die durch unzureichende Schmierung beschädigt werden, werden nicht von der Garantie abgedeckt.

• Missbräuchlicher Betrieb: Der richtige Betrieb des Produkts wird in der Bedienungsanleitung beschrieben. Produktschäden durch Überdrehen, Überhitzen oder Einsatz in geschlossenen Bereichen ohne ausreichende Belüftung, Produktschäden durch übermäßige Vibrationen aufgrund loser Motormontage, loser oder unausgewuchteter Schnittmesser, Impeller, Überdrehen oder verbogene Kurbelwelle durch Auftreffen auf einen festen Gegenstand, Schäden oder Fehlfunktionen durch Unfälle, falsche Wartung, Frost, chemische Zersetzung oder Betrieb oberhalb der empfohlenen Nennwerte entsprechend der Bedienungsanleitung werden nicht abgedeckt.

• Routinewartungen, Verschleißteile oder Einstellungen: Diese Garantie schließt Verschleißteile wie Öl, Riemen, Schnittmesser, O-Ringe, Filter usw. aus.

• Andere Ausschlüsse: Reparatur oder Einstellung von Teilen, die nicht von Briggs & Stratton hergestellt wurden, werden nicht von der Garantie abgedeckt. Diese Garantie schließt Schäden durch höhere Gewalt und Naturereignisse aus, die sich der Kontrolle des Herstellers entziehen. Gebrauchte, instandgesetzte und Demonstrationsprodukte sind ebenfalls ausgeschlossen.

Garantiearbeiten sind nur bei Vertragshändlern erhältlich. Den nächsten Händler finden Sie auf unserem Händlerverzeichnis unter BRIGGSandSTRATTON.COM.

30 BRIGGSandSTRATTON.COM

+ 98 hidden pages

Briggs & Stratton SNAPPER Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
