Briggs & Stratton Brute 074005 Operator's Manual

Download

r Compressor

rator's I

BRIGGS& STRATTONPOWERPRODUCTSGROUP,LLC

JEFFERSON,WISCONSIN,U.S.A.

Manual No. 206934GS Revision - (03/13/2008)

Thankyonfor purchasingthis quality-built Briggs & Strattonair compressor.We are pleasedthat you've placedyour confidence inthe BRUTETM brand.When operatedand maintained according to the instructions in this manual,your Briggs & Stratton air compressor will provide manyyears of dependableservice.

Thismanual containssafety information to makeyou awareof the hazardsand risks associatedwith air compressors and how to avoid them. This air compressor has beenmanufacturedto provide an adequatevolume of compressed air for operating avariety of light-duty airtools (hand grinders, nailers, ratchets, or staplers), spraying equipment, andinflators requiring less than 5.1 CFMair flow for operation, it is important that you readand understandthese instructions thoroughly before attemptingto start or operatethis equipment. Save these instructionsfor future reference.

Thisair compressorrequires final assembly before use. Referto the Assembly sectionof this manual for instructions on final assembly procedures. Follow the instructions completely.

Where toFindUs

You neverhaveto look far to find Briggs & Stratton support andservice for your air compressor. Consult your Yellow Pages. Thereare over 30,000 Briggs & Stratton authorizedservice dealersworldwide who provide quality service. You can also contact Briggs & Stratton CustomerService by phoneat (BOO)743-4115, or on the Internet at BRIGGSandSTRATTON.COM.

Air Compressor

Model Number Revision Serial Number

Date Purchased

BRUTETM is atrademark of Bfiggs & Stratton PowerProducts.

Briggs & Stratton PowerProducts Group, LLC 900 North Parkway

Jefferson, WI 53549

Copyright © 2008 Briggs & Stratton Power Products Group, LLC. All rights reserved. No part of this material may be reproduced or transmitted in any form by any meanswithout the expresswritten permission of Briggs & Stratton Power Products Group, LLC.

2 www.brutepower.com

Table of Contents

OperatorSafety ................................. 4

Equipment Description......................................... 4

Safety Rules................................................. 4

Assembly ..................................... 7

Air Compressor Assembly...................................... 7

Air ToolAssembly ............................................ 9

Featuresand Controls............................ 11

Air Compressor ............................................. 11

Air Tools................................................... 12

Operation .................................... 13

Air Compressor Operating Location.............................. 13

Grounding Instructions ....................................... 13

ExtensionCords............................................. 13

Break-In Procedure .......................................... 13

Starting Your Air Compressor .................................. 14

Compressor Operation........................................ 14

Stopping YourAir Compressor ................................. 14

Air ToolOperation ........................................... 15

Maintenance .................................. 17

GeneralRecommendations .................................... 17

MaintenanceSchedule........................................ 17

Air ToolMaintenance......................................... 17

Air Compressor Maintenance................................... 17

Storage ................................................... 20

Troubleshooting................................ 21

BeforeYou Call ............................................. 21

Air ToolTroubleshooting Chart ................................. 21

Air Compressor Troubleshooting Chart........................... 22

Glossary................................................... 24

Warranty ..................................... 25

Product Specifications............................ 26

Air Compressor ............................................. 26

Air Tools................................................... 26

=,,,=

€1o

o o

Espa_ol

Frangais

OperatorSafety

EquipmentDescription

Readthis manualcarefully and becomefamiliar

with yourair compressor.Knowitsapplications, its

limitationsand any hazardsinvolved.

This manualcontains operation and maintenanceinformation for a single-stageair compressor that produces 5.1 CFMat

40 PSi (2.8 bars) and 4.2 CFIVlat 90 PSi (6.2 bars) using an 120 Volt A.C. electric motor. This high quality system

featuresa direct drive oil lubepump with cast ironsleeve,an easystart valve, and an air outlet. This unit also featuresa motor overload protection featurewith manualrestart.

This air compressor has beenmanufactured to provide an adequatevolume of compressed airfor operating avariety of light-duty air tools (hand grinders, nailers, ratchets, staplers), spraying equipment, and inflators requiring less than 5.1 CFMair flow for operation.Operatethis compressor ONLYinan ambient temperature rangefrom 32° to 95°F (0° to 35°0). This compressor is designed for a maximum of 70% duty per hour atfull load.

Everyeffort hasbeen madeto ensurethat informationin this manual isaccurateand current. However,we reservethe

right to change,alter or otherwise improvethe product and this document at any time without prior notice.

Safety Rules

,_ This isthe safetyalert symbol.It is usedto alert

youto potential personal injuryhazards.Obey all safety messagesthat follow this symbolto avoid

possibleinjury or death.

Thesafety alert symbol (,_.) isused with a signal word (DANGER,CAUTION,WARNING),a pictorial and/or a safety messageto alert youto hazards. DANGERindicatesa hazard which, if not avoided, will result in deathor serious injury.

WARNINGindicates a hazardwhich, if not avoided, could result in deathor serious injury. CAUTIONindicates a hazard

which, if not avoided, might result in minor or moderate injury. NOTICEindicatesa situation that could result in equipment damage. Follow safety messagesto avoid or reducethe risk of injuryor death.

HazardSymbolsand Meanings

A - Explosion B - Fire

C- Electric Shock

D - ToxicFumes E - CompressedAir

F - HotSurface

G- Air Injection

H - Auto-Start J - Flying Objects

K - ReadManual

4. www.brutepower.com

WARNING

Failure to read and follow instructions in

_ Operator's Manual result in death,

injury and / or property damage.

• Beforeusing this product, readthis Operator's Manualand follow all SafetyRulesand OperatingInstructions listed.

• Makethis manualavailable to other users of this equipment.

can

bodily

WARNING

Contact with compressor or its cord can cause electric shock or burn.

_¢ Improper grounding can result in electricalshock.

Contact with components under protective cover

cancause electric shock or burn.

• DONOT use grounding adapters. Inspect cord beforeeachuse.

• DONOT operatewith protective covers/ guards removedor

damaged.

• DONOToperatein wet conditions. Storeunit indoors.

• Disconnectfrom power source and drain pressurefrom tank

when not in use or beforeservicing.

• DONOTmodify the plug provided. If itdoes not fit the available outlet, a qualified electrician should install aproper outlet.

• Aqualified electrician MUST makerepairsto the cord set or plug.

WARNING

Certain componentsinthis productand related

accessories containchemicals known to theState of

California to causecancer,birth defectsor other

reproductiveharm. Wash handsafter handling.

WARNING

Hidden internaltank corrosion can causeviolent explosion leading to severeinjury and / or

property damage. Exceedingpressure rating of attachments or

inflatablescan cause severeinjury and / or property damage.

Tamperingwith or removingASMESafety Valve cancause explosion leadingto severe injury and/ or property damage.

DRAINTANKafterevery4 hoursofuseor dailybyopening drainfitting(s)andtiltingcompressorto emptyaccumulated

water.

DONOTmodifyor repairtankinanyway.

DONOTadjustpressuregreaterthan maximumratingof attachmentsor inflatables.

DONOTtamperwithor removeASMESafetyValve.Check ASMESafetyValvebypullingringbeforeeachuse.ASME SafetyValvehasbeensetto maximumsaferating.

WARNING

._1_ Spraying flammable or combustible liquids can

• DONOTsprayflammable or combustible liquids while smoking,

• Spray in an open, well ventilatedarea at least20 feet

cause fire or explosion.

Compressor produces sparks during operation,

which canignite flammable or combustible

vapors.

near sparks,open flames, pilot lights, any ignition source, or in confined areas.

(6.1 meters) awayfrom compressor or other ignition source.

WARNING

Compressedair is not breathableand can cause bodily injury.

Somepaints or solvents may be harmful if inhaled or ingested,causing severenausea, fainting or poisoning.

• DONOTusecompressedairfor breathing.

• AlwaysuseNIOSHrespiratorapprovedfor yourapplication whenspraying.

• Readall instructionswith respiratorsoyouarecertainitwill providenecessaryprotectionagainstinhalingharmfulvapors.

WARNING

Operatingair compressor andtubing are HOT and cancause burns.

• DONOTtouch compressor or tubing.

• Allow compressorto cool before servicing.

WARNING

('_ Compressor can start any time when plugged in.

• STAYCLEAR

• Disconnectfrom power source and drain pressurefrom tank when not in use or beforeservicing.

NOT/

Serious damage may result if the break-in instructions are not closely followed.

• Thisprocedure is requiredbeforethe air compressor is put into serviceandwhen the CheckValve or a compbte compressor pump has beenrepbced.

Serious damage may result if operating the unit with

i NOTICE

insufficient oil. Check oil level daily or with each use.

, amageto equipment resultingfrom failure to follow thisinstruction will void warranty.

NOT/

Air tools are critical parts of a high-pressure system.

• Disconnectthe tool from the air supply before changingtools or accessories,when servicing andwhen not in use.

• Do not wear loosefitting clothing and jewelry that may become caught in moving parts.

• Do not depresstrigger when connecting theair supply.

• Alwaysuse accessoryfittings designed for use with air tools.

• Makesure allair connections are secureand checkair hoses,air tools, andaccessoriesfor weakor worn condition before each

use.

• Beforeeach use, drain water out of air compressor tank and condensationfrom air lines.

WARNING

_ Compressed air stream from hose or tank drain

can cause soft tissue damage to exposed skin

. and / or property damage.

>_ iand can propel objects leading to severe injury

• DONOTdirect air stream at self or others.

• DONOTattempt to repair air hose(s).

• Alwayswear ANSIZ87.1 approvedsafetyglasses with side shields.

6 www.brutepower.corn

ASSe[[IbJy 3. Slide a M8 flat washer(A) over aM8-1.25 x 30 bolt (B).

Air CompressorAssembly

UnpackAir Compressor

1. Removeaccessoriesand packingfrom carton.

2. Opencarton completely by cutting eachcorner from top to bottom.

3. Leavecompressor on carton to install wheel kit.

Items in the cartoninclude:

• Air Compressor

• Air Filter

• Wheel Kit

• Bottle of CompressorPump Oil

• PumpOil BreatherCap

• Operator's Manual

• ToolAccessory Kit

If any of the above parts are missing or damaged,call the helpline at (800) 743-4115.

Also recommended for use:

* Safetyglasses (ANSiZ87.1 approved safety glasses

with side shields)

* Air hose- 25 ft (7.6M), 3/8 inch diameter * Quick connector fitting - Usetype I/M quick connect

fittings that attachto 1/4 inch NPTthread

* Hearingprotection (ANSi $3.19-1974)in noisy

environments

* Respirator(NlOSH-approved)in dusty environments * Oil funnel

Slide bolt (8) through centerof cup shapedend in rubber foot pad (C).

insertthreaded endof bolt through hole infoot bracket on baseof air tank.

Placea M8 fiat washer (A) on threadedend of bolt insidefoot bracket.

Using a 14mm wrench and socket wrench, placeM8 hex nut (D) on threaded end of bolt and tighten.

Repeatsteps 3through 7 to installthe secondrubber foot pad.

Install the Wheel Kit as Follows:

1. Slide M10-1.5x75 bolt (E) through centerof wheel (F).

€_

Yourcompressor is readyfor use when:

Wheelkit isinstalled Air filter isinstalled

Pumpoil breathercap is installed Properlyserviced with supplied pump oil

Connectedto asuitable power source CompletedBreak-in Procedure

Install Wheel Kit You will needthe following tools to install these

components:

• 14 mm and 17 mm wrench

• Socketwrench with 14mm and 17 mm sockets

Install the FootPadsas Follows:

1. Ensurecompressor is resting on a flat, levelsurface.

2. Carefullylay compressor on its side.

2. Slide a MIO fiat washer (G) over bolt.

3. Placethreadedend of bolt through wheel bracket on baseof airtank.

NOTE:Besure to install wheelwith raised hub inboard.

4. Placea MIO fiat washer (G) and MIO lockwasher (H) on threaded endof bolt insidewheel bracket.

5. Using a 17mm wrench and socket wrench, placeMIO hex nut (J) on threaded end of bolt and tighten.

IMPORTANT:DONOTovertighten the nut. Thewheel must be able to rotatefreely.

6. Repeatsteps 1through 5 to installthe secondwheel.

7. Return compressor to normal operating position (resting on wheelsand rubber foot pads).

Install Air Filter

1. Removeshipping cap (A) and install air filter stem (B). Tighten by hand.

Removeand discard shipping plug.

Using oil funnel, slowly add provided oil into oil fill (!(). Visually inspectoil levelfrequently at sight glass (L) to avoid overfilling air compressor pump.

€_

2. Placecompressor filter housing (C),filter media (D), and air filter cover (E) on stem (F). Securewith washer (G) and wing nut (H).

Add Oil and Install Pump Oil Breather Cap

1. Ensurecompressor is resting on a fiat, levelsurface.

2. Open DrainValve(J) (rotatefully counterclockwise) to releaseresidual air pressure build-up in air tank.

MAXIMUM Oil Level

Serious damagemay resultif operating the unit with

i NOTICE

insufficient oil. Checkoil leveldaily or with eachuse.

= amagetoequipmentresultingfrom failuretofollowthisinstructionwillvoidwarranty.

5. install pump oil breathercap (IVl)into the oil fill.

6. Wipe up anyspilled oil.

7. Close Drain Valve(rotate fully clockwise).

WARNING

Residualcompressed air in pump can propel oil

>,_ and causesoft tissue damageto exposedskin or

eyesleading to severeinjury

• AlwayswearANSiZ87.1approvedsafetyglasseswithside shields.

8 www.brutepewer.cem

Air ToolAssernbly

Theair tools need some assemblyand lubrication beforefirst use. Usethe following instructions to attach air fittings (coupling plugs) andlubricate the air motors.

Items in the tool kit cartoninclude:

• 1/2" Air impact Wrench

• 3/8" Air RatchetWrench

• 3/8" to 1/2" Adapter

• 1/2" Square DriveSockets (6)

• 1/4" x 25' CoilAir Hose

• DualHeadTire Chuck

• BlowGun with Grip

• BlowGun Adapter

• Tire Gauge

• ThreadSealingTape

• TaperNozzle

• Male Nipple

• 1/4" Male Connectors (4)

• 1/4" FemaleConnectors (2)

• 1/4" FemaleQuick ConnectCouplers(2)

• RubberNozzle

• SafetyNozzle

• Alien Wrench

• inflation Needles(2)

If any of the above parts are missing or damaged,call the helpline at (800) 743-4115.

Also required for use:

• Air ToolOil

Purchasethis special oil at your local hardwareor handyman store. Useonly labeledairtool oil with the lubricatedtools in

this kit.

Yourtool kit is readyfor usewhen:

Air fittings areattached

Properlyserviced with air tool oil

Air Supply Tools included aresizedto run efficiently with this air

compressor basedon intermittent consumer use.

Air Hose

Usea 10 ft. (3 m) or 25 ft. (7.5 m) (supplied) air hose, minimum 1/4" (6.35 mm) inside diameter (i.D.) equipped with 1/4" NPTthreads. Hoseslonger than 25 ft. (7.5 m) should have an I.D. of 3/8" (9.5 mm) for properperformance and more convenience.Usefittings or air hoseshaving smaller I.D.'screatesa severepressure drop and reduces tool power.

NOTICE Keephoses away from heat, oil and sharp edges.

Replaceany hosethat is damaged,weak or worn. Never carry a tool by the hose or pull the hoseto move thetool or the air compressor.

Attach Air Fittings This kit is supplied with air hoseconnector fittings. Attach a

coupling plug (malefitting) to the tool, asfollows:

1. Removeshipping cap from air inlet of air tool and discard cap.

2. Wrap malethreads of connector with two turns of supplied thread seal(teflon) tape, applied

counterclockwise.

3. Threadplug into air tool's air inlet until snug.

4. Using adjustable wrenches, tighten plug another 1/2 to 1 full turn.

Repeatsteps 1-4 above for the other airtools.

Confirm that the air tool connector fits the quick-connect coupling (female fitting) atthe end of your air hose.If you are unable to makethe connection, changethe air hose coupling as follows:

1. Using adjustable wrenches,detach the quick connect coupling from the air hose.

2. Carefully removeall traces of sealingtape or joint compound from threads on air hosefitting.

3. Wrap malethreads of air hosefitting with two turns of supplied thread sealtape, appliedcounterclockwise.

4. Threadsupplied quick-connect fitting onto air hose, being careful to not cross thread the connection. Finger tighten until snug

5. Using adjustable wrenches,tighten plug another 1/2 to 1 full turn.

Your air tools are ready for initial air motor lubrication.

Air Motor Lubrication

iMPORTANT- Theseair toolsrequire lubricationBEFORE initial use and BEFOREand AFTEReach additionaluse for

the life ofthetool. Toproperlylubricatethe air tool:

1. Disconnect airtool from air hoseand hold tool upside down.

2. Pull air tool's trigger and pourone teaspoonof air tool oil in tool's air inlet fitting.

3. Push or rotate reversecontrol backand forth from stop to stop to help circulate oil in motor.

4. Connectair tool to air supply and cover its air exhaust port with a towel. Runthe tool in both forward and

reversedirections for 20 seconds.

5. Excessoil will discharge from exhaustport when air pressure is applied. Always directexhaust port away from peopleor objects.

Theair tool is now lubricatedand readyfor use.

Other Recommendations Theseair tools requirelubrication during operation.This will

extend the life of thetool. As shown below, air (A) is supplied by the compressor, passesthrough a waterfilter (B), a pressureregulator (C),an automatic oiler (D), and through a quick connect air coupling (E). Oneend of the air hose (G)is fitted with a connection plug (F) and a quick connect coupler (E). Eachair tool will have a connection plug (F) to receivethe air (R).

Non-Lubricatedtools, such as the air blow gun tool orthe tire inflation tool, uses a similar in-line air supply that does not havethe oiler device (D). NEVERuse an oiler in the air supply for spray painting operations.

J _ ..... j _i iJ

oOoO

[o° o o

10 www.brutepower.corn

Featuresand Controls

Air Compressor

Readthis Operator's Manual andsafety rulesbeforeoperating yourair compressor. Comparethe illustrations with your air compressor,to familiarize yourself with the locationsof various controls and

adjustments. Savethis manual for future reference.

;=1

A- ON- OFFSwitch-- Pull to ONposition to powerair

compressor. Push to OFFposition to remove power.

B - Pressure Control -- Controls air pressure deliveredto

Quick ConnectFitting. C- QuickConnect Fitting-- Connect air tools here. D - SafetyValve-- Valveprotects against excessivetank

pressure by 'popping out' atits factory setting, thus

relieving pressure. E - Tank Pressure Gauge-- Gaugeindicatesair pressure

within air tank.

F - Regulated Pressure Gauge-- indicates air pressureat

quick connectfitting.

G - Brain Valve-- Valveis located near bottom of air tank

and is used to draincondensation. H - CheckValve-- When unit is operating,check valveis

open, allowing air to enter tank. At "cut-out" pressure,

checkvalve closes, preventingair from flowing back into

pump. Valveis not serviceable by user.

J - Air Compressor Pump-- Pumpcompressesair into tank. I{ - Overload Protector- if motor is overloaded,protector

shuts motor off. SeeOverload Protection Reset.

L - Oil Fill Location -- Fill pump with oil here.Oillevelsight

glass indicates pump oil level.

M - Air Filter -- Protectsair compressor by filtering dust

and debris out of intake air.

items Not Illustrated: identificationLabel- The identification labelcontains serial

number, model number,and revision number information. Pressure Release Valve-- Located on top of tank adjacent

to quick connect fitting, valveautomatically releasesair from internal compressor components at "cut-out" pressureor when unit is shut off. Valveis not serviceable by user.

Pressure Switch -- Automatically starts motor when tank pressure drops below "cut-in" pressure andstops motor when pressure risesto "cut-out" pressure.

NOTE:See Glossaryfor definitions.

Air Tools

Readthis Operator'sManual andsafety rules beforeoperating yourair tools.

................................Comparethe illustrationswith your air tools, to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

AirBlow GunTool

1/2" DriveimpactTool

3/8" Drive RatchetWrench

Air Blow GunTool A - Trigger

B - Install Removable Spray Tip Here

3/8" DriveHatchetWrench C- Forward/ReverseLever

D - Air DischargePort E - Trigger

12 www.brutepower.com

1/2" DriveimpactTool F - Air Row Control (Regulator) G - Trigger H - Air DischargePort J - Forward/ReverseButton

K- Oil FiJJLocation

Operation

Air CompressorOperatingLocation

Locate the air compressor ina clean, dryand well-ventilated areafor operation. The air compressor should beplacedat least 12 inches (30 cm) away from walls or other

obstructions that could interferewith airflow. Theair compressor pump and shroud are designedto allow

for proper cooling. Theventilation openings on the compressor are necessaryto maintain proper operating

temperature. DONOTplace ragsor containers on or near these openings. Keepthe air filter clear of obstructions that

could reduce airflow to the air compressor. Operatethe air compressor with unit located on a flat

surface to ensure that it receivesproper lubrication. If you haveanyproblems with operationof your air

compressor, call air compressor helpline at (800) 743-4115. If calling for assistance, pleasehavethe model, revision, and

serial number from the identificationlabel available.

Groundinginstructions

1. Thecord set and plug supplied with this unit contains a grounding pin. This plug MUST be usedwith a

grounded outlet.

WARNING

_¢ improper grounding can result in electricalshock.

• DONOT use grounding adapters.

• DONOTmodify the plug provided. If itdoes not fit the available outlet, a qualified electrician should install aproper outlet.

• Aqualified electrician MUST makerepairsto the cord set or plug.

2. Make sure power outlet being used has same configuration as air compressor's plug.

ExtensionCords

NOTE:Avoid use of extension cords. Theair compressor should belocatedwhere it can be

directly plugged into a grounded outlet. DONOTuse an extensioncord unlessabsolutely necessary.Instead, increasethe working reachof the air hoseby attaching two or more air hoses together.

If the use of anextensioncord cannotbe avoided,use these

guidelines:

• Use only a 3-wire extension cord that has a 3-blade grounding plug, and a 3-slot outlet that will accept the plug from the air compressor.

• Make sure the cord is ingoodcondition.

• Whencompressor isused outdoors, useonly extension

cords marked "Intended for Outdoor Use".

• Follow these length restrictions:

DistanceNeeded ................ RecommendedGauee

Lessthan 25 ft. (7.5 M) ...................... 12 AWG

25 to 50 ft. (7.5 to 15 M) ..................... 10 AWG

More than 50 ft. (15 M) ............. Not Recommended

Break-InProcedure

Beforefirst useof this equipment, the system must undergo a break-in operation, asdescribed in this section.

NOT/CE

Serious damagemay result ifthe break-in instructionsare

not closely followed.

• Thisprocedureis requiredbeforetheair compressorisputinto serviceandwhentheCheckValveora completecompressor pumphasbeenreplaced.

1. Make sure ON- OFFswitch (A) is in OFFposition.

3. inspect plug and cord beforeeachuse. DONOTuse compressor if there aresigns of damage.

IMPORTANT:If thesegrounding instructions are not completely understood, or if in doubt that air compressor is

correctly grounded, have installation checkedby aqualified electrician.

2. Plug power cord into anisolated 120 Volt A.C. grounded outlet. See GroundingInstructions.

3. Opendrain valve (B) (rotate fully counterclockwise) to prevent air pressure build-up in air tank during break-in period.

NOTE:Always drain air tank over awashablesurface or in a suitable container to preventdamaging or staining surfaces.

4. Pull ON- OFFswitch to ONposition. Compressorwill start.

5. Runcompressor for 15 minutes. Makesure drain valve

remainsopen.

6. After 15 minutes, close drain valve (rotate fully clockwise). Air tankwill fill to "cut-out" pressure and compressor will stop.

NOTE:Checkoil level in compressor after break-in. Thecompressor has completedthe break-in procedureand

is ready for normal use.

Starting YourAir Compressor

1. Make sure ON=OFFswitch (A) is in OFFposition.

CompressorOperation

You do not haveto use the maximumoperating pressureat all times becausethe air tool being used often requiresless pressure. Hereare generalguidelines for setting pressure.

1. With air compressor connectedto proper power and turned ON,attach desired airtool or accessory to quick connect fitting. SeeAir ToolOperation.Use recommendedair hose andquick connectfitting.

2. Activate air tool andturn pressure control knob clockwise to increaseoutlet pressure.

3. Observe regulated pressure gaugeand adjust pressure to recommended setting of accessorytool.

NOTE:Youmust adjust outlet air pressurewhile tool is operating or activated.

4. Alwaysoperate this unit on a level surface to avoid lubrication problems.

Overload Protection Reset This compressor is equippedwith an overload protection

feature that protects the motor, if the circuit breakertrips, wait 15 minutes for the motor to cool. Thenpush the RESET button (C) locatedon the motor shroud.

2. Plug power cord into an isolated 120Volt A.C.

grounded outlet. See GroundingInstructions.

3. Turn pressurecontrol knob (B)counterclockwise until knob turns without resistance.

4. Pull ON- OFFswitch to ONposition. Compressorwill start.

NOTE:If the motor failsto start, referto Troubleshooting. Theair compressor is fully automaticand is controlled by

the pressureswitch. Thecompressor will run until pressure in the air tank reachescut-out pressure.Thecompressor will restart when pressure in the air tankfalls below the cut-in pressure. SeeGlossaryfor definitions.

NOTE:Always operatethe air compressor in weft-ventilated areasfree of gasolineor other flammable/combustible vapors. If the compressor is being usedto spray volatile chemicals (such as paint), locatethe compressor at least 20 feet (6.1 meters) awayfrom the spray area.

Also see Troubleshootingfor more information.

Stopping YourAir Compressor

1. Push ON=OFFswitch to OFFposition. Compressor motor will stop.

2. If finished using compressor, unplug compressor's power cord from outlet.

3. Pull safety valve ring to releasemost of tank's compressed air. Releasevalvering.

4. Opendrain valveto fully drain air tank.

NOTE:Always drain air tank over awashablesurface or in a suitable container to preventdamaging or staining surfaces.

NOTE:The compressor generatescondensationwater (condensate)that accumulates in the air tank. Drainthe condensateevery4 hours or daily.

5. Closedrain valve.

14 www.brutepower.com

Air ToolOperation

This section will describe proper operationfor eachtool supplied in the kit.

Beforeeach use,drain water out of the air compressor tank and condensationfrom the air lines. After clearing air compressor moisture and lubricating the tool, connect it to

an air hose of a recommendedsize.

1/2 in. Drive Impact Tool This air impact tool is designed for removing and installing

fasteners and is usedas alight-duty general-purposetool by hobbyists and mechanics.It is equippedwith a1/2" chuck and six impact-quality sockets. Thistool is not intendedfor heavyduty useor for assembly lineoperations.

It employs a constant pressure throttle control, a push- button reversingcontrol, and a knufled knob air flow control (regulator).

NOTICE This impacttool requires lubrication BEFORE

initial use and BEFOREand AFTEReach additional use throughoutits life. Followthe instructionsin Air Motor

Lubrication described in Assemblyto lubricate this tool. In addition to daily lubrication, perform the Impact

Mechanism Lubrication proceduredescribed in Maintenance once eachmonth.

WARNING

impacttool operation causesloud noises. impacttool attachments can disintegrate without

->"I_ warning while inuse, causing flying debris.

. Whenoperatingairimpacttooi_alwayswearANSI-approved

hearingprotection.

* AlwayswearANSIZ87.1approvedsafetyglasseswithside

shields.

, WearanANSIapproveddustmaskorrespiratorwhenworking

aroundmetal,wood,andchemicaldustsandmists.

impactTool Operation Beforeeach use,drain water out of aircompressor tank and

condensationfrom air lines. Installthe desired socket or attachment. Tugon the socket

or attachmentto ensure it isfirmly attachedto the airtool. NOTICE Always useaccessoryfittings andsockets designed

for use with impacttools. NOTICE The impacttool should neverbe usedto set torque.

Use a torque wrench to set the torque. Toremovenuts, set the tool's regulatorto its maximum setting

by pushingin and turning theknurledknob to position4. Toinstall nuts, set the regulator to it's minimum (1) or

medium (2 or 3) setting. DONOTover-tighten fasteners. Forward and reversedirections arecontrolled by apush

button. Pressthe button fully forward for clockwise socket rotation. Pressthe knob fully backwardfor counter-clockwise

socket rotation.

3/8 in. Drive RatchetWrench This ratchetwrench is designed for removing andinstalling

different engine parts such aswater pumps, radiators,and so forth. It is idealfor use in confinedareas where hand

tools are cumbersome. Ratchet Wrench Operation

NOTICE This ratchet wrench requires lubrication BEFORE initial use and BEFOREand AFTEReach additional use

throughout its life. Follow the instructions inAir Motor Lubrication described in Assembly to lubricate this tool.

WARNING

Using an air ratchetwrench cancause loud noises.

Ratchettool attachmentscan disintegratewithout warningwhile in use,causingflying debris.

• When operatingratchet wrench, always wear ANSI-approved hearing protection.

• Alwayswear ANSi Z87.1 approvedsafety glasses with side shields.

• Weara full faceshield if youareworking overhead.

• Wearan ANSiapproved dust maskor respirator whenworking around metal, wood, and chemical dustsand mists.

Beforeeach use,drain water out of air compressor tank and

condensationfrom air lines. NOTICE The ratchetwrench should never be used to set

torque. Use a torque wrenchto set thetorque. Selectthe desired handtool 1/2" socket or adapter and press

onto wrench. Tug socketor adapter to ensureit is attached securely.

Rotatethe reversecontrol leverto the "F" or fully COUNTERCLOCKWISEposition to tighten fasteners. Depress the trigger leverfully to activatethe tool. DONOTover- tighten fasteners.

To removefasteners, rotatethe reversecontrol lever to the "R" orfully CLOCKWISEposition. Depressthe trigger lever

to activatethe tool. Other Supplied Accessories

This kit includesa tire inflation tool, an air blow gun tool with assorted tips, two needleinflators, severaladapters and adapterfittings and an assortment of 1/2" hex drive sockets. Thesedevicesare designedfor clearing areasof loosedebris or liquids, for air bladder inflation, or for installing/removing

fasteners. Tire Inflation Tool

Touse the tire inflation tool (also called an air chuck):

1. Connecttire inflation tool to air supply.

2. Press tire inflation tool overtire valve stem andpermit air to enter tire. DONOTover inflate.

3. Use the supplied air pressure gaugeto establish recommendedair pressure. Recommendedtire

pressures areoften shown on side of tire.

i,=1.

.,=1

AirBlowGun

CAUTION!Never aim air stream at living things. Ensureother people in the sprayarea arewearing safety goggles anddust masks, asappropriate.

WARNING

Operatingair blow gun causesflying debris.

,,dm_

--_W Air inflation tools could cause air bladder to explode,causing flying debris.

• AlwayswearANSIZ87.1approvedsafetyglasseswithside shields.

• WearanANSIapproveddustmaskorrespiratorwhenworking aroundmetal,wood,andchemicaldustsandmists.

Touse the air blow gun:

1. Attachthe desired nozzleto the gun finger tight.

2. Connectair blow gun to air supply.

3. Put on ANSiZ87.1 approvedsafety glasses with side shields. Presstrigger onair blow gun and direct air

stream at debris.

4. Sweepair stream back and forth to blow debris out of the desired area.

An adapter is supplied to connectthe rubber tip air nozzleto the air blow gun.

Needle inflator Touse a needleinflator to inflate a basketballor volleyball,

for example:

1. Connecttire inflation tool to air supply.

2. Lubricate needleinflator with water or other non- petroleum-based lubricant.

3. Gently and fully insert needleinto air valveon basketball.

4. Press tire inflation tool over needleinflator and permit air to enter bladder.DONOTover inflate.

5. Use supplied air pressuregaugeto establish recommendedair pressure.

1/2" HexDrive Sockets The1/2" hex drive sockets are designedto be used with the

impact tool. Touse a 1/2 in. hex drive socketswith the ratchetwrench:

1. Attach 3/8" to 1/2" hex drive adapterto ratchetwrench.

2. Press desired 1/2" hex drive socket into adapteruntil fully seated.

3. Connect ratchetwrench to air supply.

4. Follow ratchet instructions given earlier.

e.= o

16 www.brutepower.corn

Maintenance

GeneralRecommendations

Toensure efficient operation and longerlife of the air compressor and air tools, prepareand follow a routine

maintenanceschedule. The routine described in this section is intended for an air compressor andair tools used under

normal daily working conditions, if necessary,modify the scheduleto suit the conditions under which you useyour compressor and air tools. Modifications wiii depend upon hours of operation and working environment. Operating air compressors and air tools in extremelydirty or hostile environments will require more frequent maintenance

checks. NOTE:SeeFeaturesand Controlsand Operationfor control

locations.

MaintenanceSchedule

Follow the hourly or calendarintervals, whichever occurs first. More frequent service is required when operating in

adverseconditions.

• inspect safetyvalve

• inspect fittings/valves

• Drain compressor airtank

• Lubricate air tools

• inspect pump oil level

• Cleanunit

Air Tool Maintenance

Otherthan daily lubrication, air tools needlittle maintenance.

• Use a soft cloth or shop towel to wipe off any dirt or oil.

• Periodically inspect tool for cracks, oil leaks, air leaks, or other conditions that could make the tool unsafe.

Should you detect one of theseconditions, contact your local Briggs & Stratton authorized dealer.

impact MechanismLubrication

Perform this lubrication process on the impact tool once

eachmonth:

1. Detachany socketsor attachmentsfrom tool and disconnect tool from air supply.

2. Using supplied Alien wrench, remove Alien headscrew from oil port hole marked "OIL" on right side of impact

tool.

3. Put three teaspoonsof air tool oil inoil port. Replace Alien screw.

4. Reconnecttool to airsupply and runfor 20 seconds. Lubricate entire impact mechanism by rotatingtool upside down and sidewayswhile running tool.

5. Detachtool from air supply and removeAlien screw. Hold oil port hole overa rag or container to allow

excessoil to drain.

6. If drained oil is dirty, repeatsteps 2to 5 above until drained oil is clear.

7. install Alien screw andtighten.

The residualoil remaining in theimpact mechanism is all that is neededfor proper lubrication.

Air Compressor Maintenance

• Lubricate impact mechanism

• inspect andcleanair filter

• Changepump oil

• inspect safetylabels

• Checkpump intakeand exhaustvalves

Inspect Safety Valve

1. Pull ring (A) on safety valve and observethat safety valve operatesfreely.

2. If valve is stuck or does not operatesmoothly, it must be replacedwith sametype of valve.Takeunit to authorized servicefacility for repair.

Inspect Tank DrainValve

1. Push ON- OFFswitch to OFFand unplug unit.

2. Disconnect airtool or accessoryfrom unit.

Changing Pump Oil At recommendedoil changeinterval, follow these steps:

WARNING

3. Pull ring on safetyvalveto reduceair pressure. Release safety valve ring.

Operatingair compressor and tubing areHOT

and can causeburns.

WARNING

• DONOTtouch compressor or tubing.

_'_t_ Compressedair streamfrom hose or tankdrain

cancause soft tissue damageto exposedskin

.> and/ or property damage.

iand can propelobjects leading to severeinjury

• DONOTdirectair streamat selfor others.

• AlwayswearANSIZ87.1approvedsafetyglasseswithside shields.

4. Opendrain valve (turn fully counterclockwise) and permit accumulated water to bedischarged. Valve should operate smoothly and havefull rangeof operation.

5. After water has drained,close drain valve fully clockwise.

NOTE:if drainvalve is plugged, puff safety valve ring to fully drain air from tank. Remove,clean and reinstall drainvalve using pipe thread sealant.

PumpOil

Checking Pump Oil Level Use these steps to check oil level:

1. Push ON- OFFswitch to OFFand unplug unit.

2. Placeunit ona flat, levelsurface.

3. Carefullyobserve sight glass (A) and verify that oil level is at properlevel (B).

€

• Allow compressorto cool beforeservicing.

1. Push ON- OFFswitch to OFFand unplug unit.

2. Placeunit on a flat, level surface.

3. Removepump oil breathercap (C)from oil fill location

(D).

WARNING

_Resdualcompressed air in pump can propel oil

..>_ and causesoft tissue damage to exposedskin or

eyesleading to severeinjury.

• AlwayswearANSIZ87.1approvedsafetyglasseswithside shields.

Position suitable container under drain plug (F) to collect drain oil.

Use an adjustablewrench to removedrain plug.

Fully drain oil into container. Install drainplug and tighten using adjustable wrench. Disposeof used oil properly.

Using oil funnel, slowly add recommended oil. Visually inspect oil level frequently at sight glass (A) to avoid overfilling aircompressor pump.

Whenoil is at proper level (B), reinstall oil breather cap and wipe up any spilled oil.

Cleaning Unit Keepyour air compressor clean and dry by placing it in a

location far away from sources of contamination. Make sure the unit is kept in awell-ventilated area.Protect hoses, connectors, quick connects, and accessoriesfrom damage.

Toprolong compressor life, perform these stepsweekly, if the operating environment is particularly dirty, perform daily.

4. if oil levelis too low, removeoil breather cap(C) and slowly add recommended oil into oil fill (D) to proper level, if oil is aboveMAXIMUM oil level (E), drain excessoil, as describedin next section.

5. Reinstall oil breathercap.

18 www.brutepewer.cem

WARNING

Operatingair compressor and tubing areHOT

and can causeburns.

• DONOTtouch compressor or tubing.

• Allow compressorto cool beforeservicing.

1. Push ON- OFFswitch to OFFand unplugunit.

IMPORTANT:DONOTusejets of water orflammable liquids to clean unit.

Use a soft cloth andasmall brush for cleaning accumulated dirt and debris from thefollowing

locations:

• Louvers on left hand end of motor shroud (A)

(when viewedfrom rear of unit)

3. Removeair filter media (6).

IMPORTANT:DONOToperate compressorwith air filter media removed.

If dirty, usecompressed air to dislodge dirt from air filter media.Also, blow debris out of airfilter cover and compressor filter housing.

WARNING

,_=_ Compressedairstream from hose ortank drain

cancause soft tissue damageto exposedskin

. land/ or propertydamage.

>,_ iand can propel objects leadingto severeinjury

• DONOTdirect air stream at self or others.

• Alwayswear ANSIZ87.1 approvedsafetyglasses with side shields.

• Coolingfins (B) on top andsides of air compressor pump

• Coolingfins (B) on sides of air compressor pump, especiallybetween sidesof pump and shroud

• Oil fill and adjacentarea onair pump housing

• Oil drain on air pump housing

• Pressure control knob, gauges, quick connect

fitting, andsafety valve

Inspect/ Clean Air Fitter Use thefollowing stepsto check andcleanthe compressor's

internal air filter.

1. With air tank fully pressurized(ON - OFFswitch in ON position and motor stopped), push ON- OFFswitch to OFFposition. Disconnect powercord from outlet.

2. Removewing nut (C) and washer (D) holding airfilter cover (E) on compressor filter housing (F). Removeair

filter cover.

NOTE:DO NOTuse liquid solventsto cleanfilter media.

5. Replaceair filter media in compressorfilter housing.

6. Position air filter cover over airfilter media. Secure cover with washer and wing nut.

NOTE:Replaceair filter mediaif it is extremely dirty. CheckPumpIntake and ExhaustValves

Onceeachyear, certain internal compressor components must be inspected. Havea trained service technician perform this check, to include the aircompressor pump intakeand

exhaustvalves. Inspect Safety Labels

As oftenas desired or at leastyearly, inspect aii labels applied to the air compressor. All safetylabelsshould be present and readable.If any safety label is missing or illegible, obtain areplacementfrom an authorized service center or call the air compressor helpline at (800) 743-4115.

,-,=

Storage

Air Tool Storage The ratchetwrench andimpact tool must be lubricated

before storing. SeeAir Motor Lubrication inAssembly. Becausemore oil needsto remain inthe tool for storage, run

eachtool for 3 seconds insteadof the 20 seconds as described in Air Motor Lubrication.

Air CompressorStorage

Beforeyou store your air compressor, make sureyou

perform the following:

1. ReviewMaintenanceand perform scheduled maintenanceas necessary.

2. Push ON- OFFswitch to OFFand unplug unit.

3. Turn pressurecontrol knob counterclockwise until knob turns freely.

4. Removeair tool or accessory.

5. Pull ring on safety valve and drain airfrom air tank to reduceair pressure. Releasesafetyvalve ring.

6. Drain remaining air and water from tank by opening drain valvefully counterclockwise.

7. Rock unit forward and back to agitatewater as it drains to obtain amore thorough emptying action.

8. After water has beendrained, close drain valvefully clockwise.

9. Protect electrical cord and air hosefrom damage (such as beingstepped on or driven over).

10. Store aircompressor inclean, dry, indoor location.

t==

20 www.brutepower.com

Troubleshooting

Before YouCall

If you have any problems with the operation of your air compressor or airtools, please call the air compressor helpline at (800) 743-4115. if calling for assistance, please

havethe model, revision, and serial number information printed on the identification labelavailable.

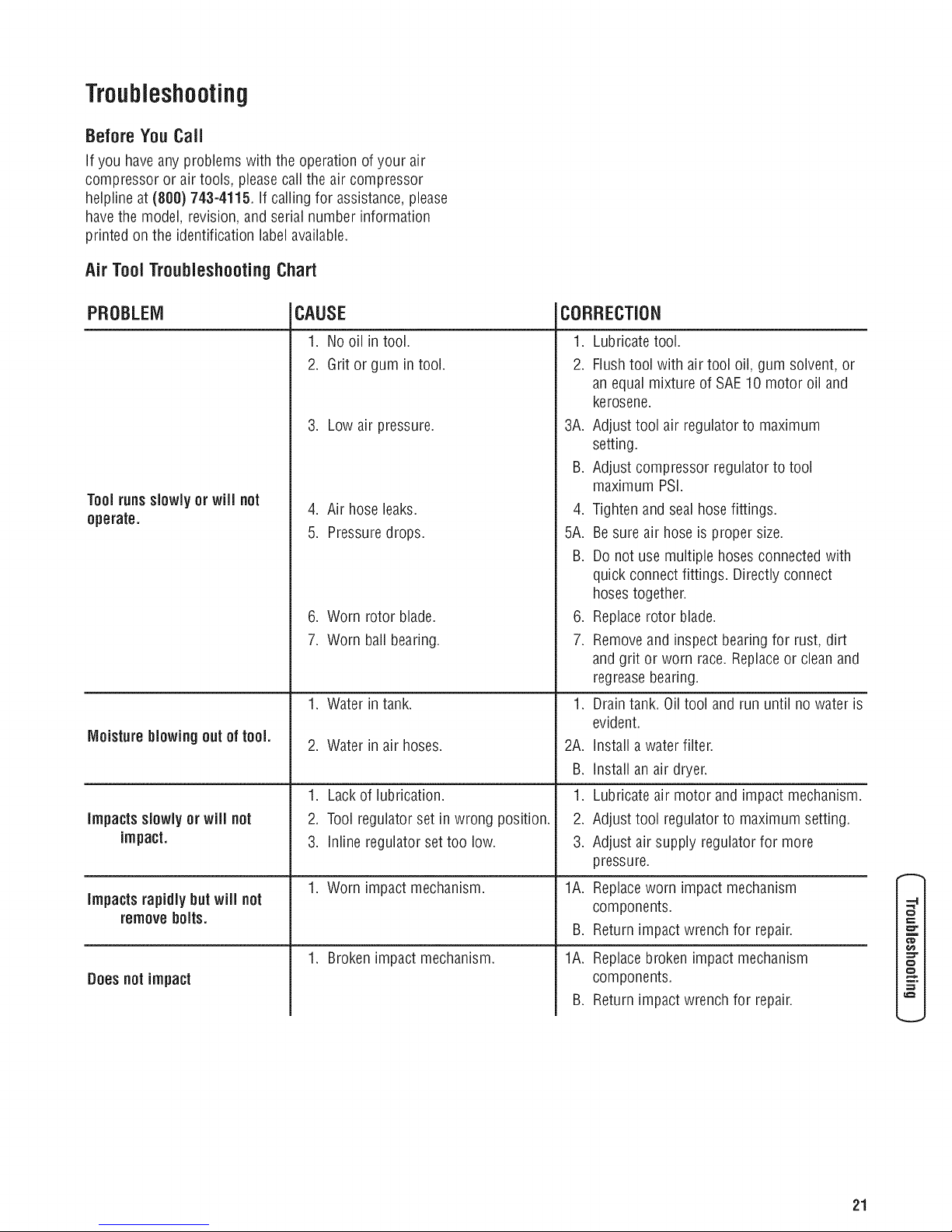

Air ToolTroubleshootingChart

PROBLEM

TooJruns slowly orwiil not operate.

Moistureblowingoutof tool.

impactssJowiyor wiJJnot

impact.

impactsrapidly butwiJJnot

remove bolts.

Doesnot impact

CAUSE

1. No oil in tool.

2. Grit or gum in tool.

3. Low air pressure.

4. Air hose leaks.

5. Pressuredrops.

6. Worn rotor blade.

7. Worn ballbearing.

1. Water in tank.

2. Water in air hoses.

1. Lackof lubrication.

2. Tool regulator set in wrong position.

3. Inline regulator set too low.

1. Worn impact mechanism.

1. Brokenimpact mechanism.

CORRECTION

1. Lubricate tool.

2. Flushtool with air tool oil, gum solvent, or an equal mixture of SAE10 motor oil and

kerosene.

3A. Adjust tool air regulator to maximum

setting.

B. Adjust compressor regulator to tool

maximum PSI.

4. Tighten and seal hosefittings.

5A. Be sure air hose is proper size.

B. Do not use multiple hosesconnected with

quick connectfittings. Directly connect hoses together.

6. Replacerotor blade.

7. Removeand inspectbearing for rust, dirt and grit or worn race.Replaceor cleanand regreasebearing.

1. Draintank. Oil tool andrun until no water is evident.

2A. Install awater filter.

B. Install anair dryer.

1. Lubricate air motor and impactmechanism.

2. Adjust tool regulator to maximum setting.

3. Adjust air supply regulatorfor more pressure.

1A. Replaceworn impact mechanism

components.

B. Return impactwrench for repair.

1A. Replacebroken impact mechanism

components.

B. Return impactwrench for repair.

€1o

:;7

o o

Air CompressorTroubleshooting Chart

PROBLEM

Excessivetankpressure- Safety Valvepopsoff.

Air losses

Knockingnoise

CAUSE

Pressureswitch does notshut off motor

when compressor reaches"cut-out" pressure or "cut-off" setting too high.

1. Quickconnect fitting crackedor loose.

2. Checkvalveseat dirty or damaged.

3. Defectivepressure switch release

valve.

4. Defectiveair tank.

5. Leakingseal.

6. Damagedregulator.

Safetyvalve dirty or defective.

CORRECTION

Move ON- OFFswitch to OFFposition. Contacttrained service technician.

1. Tighten quick connect fittings where air canbe heardescaping. Replacefittings.

2. Contacttrained service technician.

3. Contacttrained service technician.

4. Air tank must be replaced.DONOT REPAlRTANK.

5. Contacttrained service technician.

6. Contacttrained service technician.

Operatesafety valvemanually by pulling on ring. if valvestill leaks,haveit replacedat an

authorized service center.

€ o

22 www.brutepower.corn

PROBLEM

CAUSE

CORRECTION

Compressor is not supplying enough air to operate accessories.

Motor wiJJnotrun.

1. Prolonged excessiveuse of air.

2. Compressor is not largeenough for air requirement.

3. Holein hose.

4. Checkvalve restricted or leaksair.

5. Restrictedair intake filter.

1. Motor overload protector switch has

tripped.

2. Tankpressure exceeds pressure switch "cut-in" pressure.

3. Looseelectrical connections.

4. Possible defectivemotor or starting

capacitor.

5. Pressurereleasevalve on pressure

switch hasnot unloadedhead

pressure.

6. Fuseblown, circuit breakertripped.

7. Compressor pump oil below operating

temperature range.

1. Decreaseamount of air used.

2. Checkthe accessory requirement. If it ishigher than the CFMor pressuresupplied by your air compressor, you need a larger capacityair compressor.

3. inspect and replaceif required.

4. Contact trained servicetechnician.

5. Cleanor replaceair intakefilter.

1. Let motor cool for 15 minutes. Press RESETto

resetoverload protector switch.

2. Motor will start automaticallywhen tank pressure drops below "cut-in" pressure setting.

3. Contact trained servicetechnician.

4. Contact trained servicetechnician.

5. Drainpressure by setting ON - OFFswitch to OFF.if the pressure releasevalve does not open, contacttrained servicetechnician.

6A. Checkfuse box for blown fuse and replaceas

necessary.Reset circuit breaker.DO NOTusea fuse or circuit breakerwith higherrating than that specifiedfor that branch circuit.

B. Check for proper fuse. Usea time delayfuse.

C. Checkfor low voltage conditions and/or proper

extension cord.

D. Disconnectall other electrical loadsfrom

circuit usedby air compressor OR operateair compressor on dedicatedbranchcircuit.

Contact trained servicetechnician.

7. Allow pump oil to warm to ambient operating temperature range.

€1o

:;7

o o

Glossary

Becoming familiar with theseterms will helpyou understand and operate most air compressors:

Air Delivery - Acombination of psi and CFM.Theair delivery required by atool or accessory is stated as "'number' (S)CFMat 'number' psi". Forexample"5.1 CFMat 90 psi". The combination of these valuesdictates the required air compressor capacity.

Air TankCapacity - Thevolume of air stored in the tank and availablefor immediate use.

Alternating Current (AC)- Voltagethat increasesto a maximum positive value(+) andfalls backto zero and then continues to amaximum negativevalue (-) and backto zero. This cycle is repeated60 times eachsecond for 60 hertzAC power.

ASMECertified - indicatesthat the pressurevessel (air tank) and relatedcomponents are manufactured, tested, and inspectedto the specifications set by the AmericanSociety of Mechanical Engineers.

ASMESafety Valve- A protection devicethat automatically releasestank air if the air contained within exceedsa preset maximum rating.

Cast Iron Sleeve - A thin iron cylinder cast into the cylinder head,producing aharder surface betweenthe aluminum cylinder wails andsteel piston rings, thus extending the life of the compressor.

CFIVlor SCFM(Standard CubicFeetper Minute). SCFMis the volume of air, in cubicfeet, that the compressor can pump in one minute at a specific working pressure.Theterm

CFMis used inthis manual. CircuitBreaker - Athermal switch that opens a circuit if too

much current is passingthrough it. The air compressor motor is protected by this resettabledevice.

Cut-in Pressure- As air is taken from the air tank, thetank air pressure drops. At acertain low level,the pressure switch

sensesthis low pressureand turns-on the compressor motor, thus refilling the air tank. The level at which the motor switches ONis calledthe cut-in pressure.

Cut-OutPressure- While the compressor is running, air is being producedand stored in the air tank. If no air is being used, air pressure wiii build in the tank. The pressureswitch sensesthis high pressure and at a certain high level, it turns the compressor motor off. The level at which the motor switches OFFis called the cut-out pressure.

Duplex Receptacle - Two120 volt ACreceptaclesthat are tied together.Similar to common householdoutlets.

GFCI- Ground fault current interrupter.A devicethat will sense current flow in the milliamp range ina power circuit to ground conductor and activate arelay to openboth line

conductors. Ground- A connection,either intentional or accidental,

betweenan electric circuit and the earth or some conducting body serving in place of the earth.

Pressure Control - Oftencalled a regulator,this deviceis usedto adjustthe air compressor's pressure output. The pressure control is adjustedto supplythe psi value required by certain air tools, as monitored on the regulatedpressure

gauge. psi - pounds per squareinch. Themeasureof air pressure

delivered bythe air compressor system. Single Stage - Single stage refersto anair compressor with

one or more cylinders that take air in eachcylinder at the down stroke and compressesthe air into the airtank on the up stroke.

TankPressureGauge- A device used to indicate the air pressure contained in the air tank, in psi.

Two Stage- Atwo-stage compressor alwayshas a minimum of two cylinders - a low pressure (LP) cylinder (largest) and an high pressure (HP) cylinder (smallest). Asthe LP piston goes downward, air is takenin at atmospheric pressure;on the upward stroke the LP piston dischargesthe air through an intercooler and into the HPcylinder on its downward stroke. Onthe upward stroke of the HPpiston the air is discharged into the air tank. Two-stagecompressors are

recommendedwhen tool usageis continuous.

VibrationIsolators - When installed, aredesignedto minimize vibrations produced by the air compressor,

€ o

24 www.brutepower.com

Effective March 1, 2008; replacesall undated Warranties andall Warranties dated before March 1,2008

LiMiTED WARRANTY

Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the air compressor that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions stated below. For warranty service, find the nearest Authorized Service Dealerin our dealerIocator map at BRIGGSandSTRATTON.COM.

THEREIS NOOTHEREXPRESSWARRANTY.IMPLIED WARRANTIES, INCLUDINGTHOSEOFMERCHANTABILITYAND FITNESSFORA PARTICULAR PURPOSE,ARELIMITED TOONEYEARFROM PURCHASE,OR TO THEEXTENTPERMITTEDBY LAW. ANYAND ALL IMPLIED WARRANTIESARE EXCLUDED.LIABILITY FOR INCIDENTALORCONSEQUENTIALDAMAGESAREEXCLUDEDTO THEEXTENTEXCLUSIONISPERMITTEDBY LAW.Some

states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion maynot apply to you. This warranty gives you specific legal rights and you mayalso haveother rights which vary from state to state or country to country.

Air Compressor Air Tools

Consumer Use 1 year 90 Days

Commercial Use 90 days None

Thewarranty period begins on the dateof purchase by the first retail consumer or commercial end user,and continues for the period of time stated above. "Consumer use"means personal residential household useby a retail consumer. "Commercial use" means all other uses, including use for commercial, income producing or rental purposes. Once equipment hasexperiencedcommercial use, it shall thereafter be considered ascommercial use for purposes of this warranty.

NO WARRANTYREGISTRATIONIS NECESSARYTOOBTAINWARRANTYON BRIGGS& STRATTONPRODUCTS.SAVEYOUR PROOFOF PURCHASE RECEIPT.IFYOU DO NOT PROVIDEPROOFOFTHE INITIAL PURCHASEDATEATTHETIME WARRANTY SERVICEIS REQUESTED,THEMANUFACTURING

DATEOFTHE PRODUCTWILL BEUSEDTO DETERMINETHEWARRANTYPERIOD.

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealermay perform warranty repairs. Most warranty repairs arehandled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply if equipment damage occurred becauseof misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing dateor the serial number on the air compressor has beenremoved or the equipment hasbeen altered or modified. During the warranty period, the Authorized Service Dealer,at its option, will repair or replaceany part that, upon examination, is found to be defective under normal useand service. Thiswarranty will not cover thefollowing repairs and equipment:

Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not cover repair when normal use has exhausted the life of a part or the equipment.

installation and Maintenance: This warranty does not apply to equipment or parts that havebeen subjected to improper or unauthorized installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair orstorage so as,in our judgment, to adversely affect its performance and reliability. This warranty alsodoes not cover normal maintenance such as air filters, adjustments, and so forth.

OtherExclusions:Thiswarrantyexcludeswearitemssuchas sealsando-rings,etc.Thiswarrantyalsoexcludesaircompressorsthathavebeenrun withoutoil orsubjectedtofreezingwithwaterinthetank(s).Thisaircompressoriswarrantedfornon-continuoususeandshouldnotbesubjectedto continuousoperation.Accessoryparts,suchashosesor airtoolssuppliedwiththecompressorareexcludedfromtheproductwarranty.Thiswarranty excludesfailuresdueto actsofGodandotherforcemajeureeventsbeyondthemanufacturerscontrol. 207009E,Rev.-,3/11/2008

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, Wl, USA

ProductSpecifications

r Compressor

Air Compressor

ACFrequency: .............................. 60Hz

RatedACVoltage: .............. 120 Volts, single phase

Pump Type: ................ Oil Lubricated Direct Drive

Lubricant: ............. SAE5W50 or 85W140Synthetic

Oil Capacity: ...................... 10.1 oz. (298.7ml)

Air Delivery:

At 40 psi ............................... 5.1 CFM

At 90 psi ............................... 4.2 CFM

Cut-in PressureSetting: .............. 95 psi (6.5 bars)

Cut/Out Pressure Setting: ........... 125 PSi (8.7 bars)

Tankcapacity: .................... 15 Gallons(56.8 L)

TankStyle: ................................ Vertical

RecommendedAir HoseSize:....... 3/8 inch ID(14 mm)

Air Fittings: ........................... 1/4 inch NPT

Quick ConnectFitting Type: ...................... I/M

OperatingTemperature Range:. 40° to 95°F (5° to + 35°0)

Air Tools

Air Impact Tool

Square Drive ................................. 1/2"

FreeSpeed ............................. 7,000 RPM

Max Torque ............................. 230 ft. lb.

Pos1 Air Consumption ............. 6.2 CFM@90 PSi

Pos4 Air Consumption ............. 9.5 CFM@90 PSi

Air RatchetWrench

Square Drive ................................. 3/8"

FreeSpeed .............................. 150 RPM

Max Torque .............................. 45 ft. lb.

Air Consumption .................. 6.2 CFM@90 PSi

This compressor is rated and certified to be compliant with; CSA(CanadianStandards Association) standardC22.2; UL(Underwriters Laboratories) 1450 (Motor-Operated Air Compressors,Vacuum Pumps and Painting Equipment); ISO(International Standards Organization) 1217 (Displacement compressors -Acceptance tests); ISO(international Standards Organization) 3744 (Acoustics - Determination of sound

26 (800) 743-4115 www.brutepower.com

power levels of noise sources using sound pressure).

Briggs& StrattonPowerProductsGroup,LLC

900H, Parkway

Jefferson,Wisconsin,53549 U.S.A.

Compresorde

IVlanuaJdel0

aire

BRIGGS& STRATTONPOWERPRODUCTSGROUP,LLC

JEFFERSON,WISCONSIN,U.S.A.

IVluchasgracias por comprar este compresor deaire Briggs& Stratton degran calidad.Nos alegra que hayadepositadosu confianzaen la marca BRUTETM. Siempre que seautilizado de acuerdo con las instrucciones de estemanual,su compresor de aire Briggs & Stratton le proporcionar_ muchosa_os debuen funcionamiento.

Este manual contieneinformaciCn deseguridad sobre los riesgosasociadoscon las compresors deaire ysobre cCmo evitarios. Estecompresor de aire se ha diseOadopara suministrar un volumen de aire comprimido quepermite utilizar una variedadde herramientas neum_ticas ligeras(moiiniiios manuaieso trinquetes), equipos de pulverizaciCne infladores que necesitenun caudal de aire inferior a 5,1 CFiVI.Esimportante leerdetenidamentey comprender estasinstrucciones antes de poner en marcha o utilizar el equipo. Conserveeste manual parafuturas consultas.

Estecompresorde aire requiere montaje final antesde set usado. Consultela secciCnMontaje de este manual, donde encontrar_ instrucciones parael montaje final. Sigalas instrucciones al pie de laletra.

D6nde encontrarnes

Usted notendr9 queir muy lejos paraencontrar el servicio tCcnicode Briggs & Stratton parasu compresor de aire. Consulte Ins P_ginasAmarillas. Haym_s de 30.000 proveedoresde Briggs & Stratton autorizadosen todo el mundo, proporcionando un servicio de caNdad.TambiCnpuede ponerseencontacto con AtenciCnal CNentede Briggs & Stratton Namandoal (800) 743-4115 o pot Internet enBRIGGSandSTRATTON.COM.

Compresor de aire

NOmero de Modelo RevisiOn NOmero de Serie

Fecha de compra

BRUTETM es unamarca de Briggs & Stratton Power Products.

Briggs & Stratton PowerProducts Group, LLC. 900 North Parkway Jefferson, WI 53549

Copyright© 2008 Briggs & Stratton PowerProductsGroup, LLC. Reservadostodos los derechos.Quedaprohibida la reproducciCno transmisiCntotal o parcialde este material, seacuai sealaforma y ei medic empleadosparaello, sin el permiso previoy pot escrito de Briggs & Stratton Power Products Group, LLC.

2 www.brutepower.com

labia de Contenido

Seguridad de Operario ............................ 4

Descripci6n del equipo ........................................ 4

Reglasde seguridad .......................................... 4

Montaje ...................................... 7

Montaje de la compresor de aire................................. 7

Montaje de la herramientas neum_ticas ........................... 9

Caracteristicasy mandos.......................... 11

Compresor deaire........................................... 11

Herramientas neum_ticas ..................................... 12

Operando .................................... 13

Colocaci6ndel compresor ..................................... 13

Instrucciones de conexiOnatierra............................... 13

Cablesprolongadores ........................................ 13

Procedimiento depreparaciOnpara el uso inicial ................... 13

Puestaen marcha del compresor de aire ......................... 14

Uso del compresor .......................................... 14

Paradadel compresor de aire .................................. 14

Funcionamientodel herramienta neum_ticas....................... 15

iVlantenimiento................................. 17

Recomendacionesgenerales................................... 17

Plan de mantenimiento ....................................... 17

Mantenimiento de las herramientasneum_ticas .................... 17

Mantenimiento del compresor de aire............................ 17

Almacenamiento ............................................ 20

Resoluci6n de Problemas ......................... 21

Antes de Ilamar ............................................. 21

labia de resoluciOnde problemasde las herramientasneum_ticas ..... 21

Tablade resoluciOnde problemas del compresor de aire ............. 22

Glosario................................................... 24

Garantia ..................................... 25

Especificacionesdel producto...................... 26

Compresor deaire........................................... 26

Herramientas neum_ticas ..................................... 26

Espa_ol

Frangais

SeguridaddeOperario

Descripci6ndei equipo

Leaatentamenteeste manual y familiaricese con

la compresorde aim. Conozcasus aplicaciones, lirnitacionesy riesgos.

Este manualcontiene informaci6n de uso y mantenimiento de un compresor de aireque genera5,1 CFMa 40 PSi

(2,8 bar) y 4,2 CFMa 90 PSi (6,2 bar) con un motor el6ctrico de120 V CA.Esun sistema de alta caiidadpara uso

dom6stico que incluye una bomba deaccionamiento directo lubricada pot aceitecon carcasadefundici6n, una v_lvuiade arranque progresivo y salidade aire. Launidad tambi6n est_ equipadacon un dispositivo de protecci6n contra sobrecarga

del motor con rearranquemanual. Estecompresor de airese hadise_ado parasuministrar un

volumen de aire comprimido que permite utiiizar una variedadde herramientas neum_ticasligeras (molinillos manuales o trinquetes), equipos de pulverizaci6ne infiadores que necesitenun caudalde aire inferior a 5,1 CFIVI.No utilice la unidad si latemperatura ambiente no esde entre0°Cy 35°C(32°Fy 95°F).El compresor se ha dise_adopara funcionar a funcionar a plenacarga un m_ximodel 70% de

cadahora. Se ha realizado el m_ximo esfuerzopara reunir en este

manual lainformaci6n m_s precisay actualizada.No obstante, nos reservamosel derecho de modificar, alterar o

mejorar decualquier otra forma el producto y este documento encualquier momento y sin previoaviso.

Reglas deseguridad

,_ I_stees el sirnbolode aierta de seguridad.Sirve

para advertir al usuariode un posibie riesgopara

su integridadfisica. Siga todoslosmensajes de seguridadque figuren despu_s de este sirnboJo

para evitar lesioneso inciusola muerte.

El simbolo de alertade seguridad(,_.) se utiiiza con una palabrade se_alizaci6n(PELIGRO,PRECAUCION,

ADVERTENCIA),una imagen y/o un mensajede seguridad para advertir al usuariode un riesgo. PELIGROindica un

riesgo que,de no evitarse,provocar_ ia muerte o lesionesde gravedad.ADVERTENCIAindica un riesgoque, de no evitarse,

puede provocar la muerte o iesionesde gravedad. PRECAUCIONindica un riesgo que,de no evitarse,puede

provocar lesionesmoderadas.AFI$O indica unasituaci6n que podria producir da_os en el equipo. Siga en todomomento

los mensajesde seguridadparaevitar o reducirel riesgo de lesionesy de muerte.

Sirnbolos de peligroy sussignificados

A - Explosi6n

B - Fuego C- DescargaEldctrica D- GasesT6xicos

E - Aire comprimido

F- Superficie Caliente

G- Inyecci6n deaire H - Arranqueautomdfico J - Objetospropulsados K - Manual del Operario

4 www.brutepower.corn

ADVERTENCIA

manual, se pueden producir da_os materiales,

Si no se leen y siguen las instrucciones del lesiones o incluso la muerte.

• Antesde utiiizar el producto, leaeste Manual del Operarioy siga las normas deseguridad y las instrucciones de uso que se

indican.

• Estemanualdebe estara la disposici6n de todos los usuarios que utiNceneiequipo.

ADVERTENCIA

Eicontactocon elcompresor o con su cablepuede

)rovocar descargasel6ctricasy quemaduras.

_f Unaconexi6n atierra inapropiadapuede

)rovocar descargasel6ctricas.

El contacto con los componentes situados bajo la tapade protecci6n puedeprovocar descargas el6ctricasy quemaduras.

• NOutiliceadaptadoresdeconexi6natierra.Examineeicable antesdecadauso.

• NOutilice la unidad sin sustapas/guardas de protecci6n o si _stas presentanda_os.

• NOutiNcela unidad en condiciones de humedad.Almacenela unidad en un espacio interior.

• Desconectela unidad de lafuente de energia el_ctricay eiimine la presi6ndei dep6sitocuando no est_en usoy antes de iniciar cualquieractividad de mantenimiento o reparaci6n.

• NOmodifique eienchufe.Si no encaja con la toma disponible, solicite a un electricista cuaNficadoqueinstale una toma

adecuada.

• Sies necesariorepararel cableo elenchufe, lasoperaciones las DEBEreaNzarun electricista cuaNficado.

ADVERTENCIA

Delerrninadoscornponentesen esteproducto y los

accesorios relacionados conlienen suslanciasquirnicas

declaradas cancerigenas,causanlesde malforrnacionesy

otros defectoscong_nilosper el Estadode California.

L_veselas rnanosdespu_sde rnanipularestos elementos.

ADVERTENCIA

La corrosi6n internay ocuitadel tanque puede

)rovocar una explosi6n vioienta con elresultado

de lesionesy/o da_os materialesde gravedad. Si se superala presi6n nominal de los

acoplamientos o los elementosinfiables, se pueden producir lesionesy/o da_os materiales de gravedad.

La manipulaci6n o retiradade ia v_lvula de seguridadASIVlEpuede provocar una expiosi6n

con el resultado delesionesy/o da_os materiales de gravedad.

VAC[EELDEPOSITOcada4 horasdeusoounavezal dia.Para ello,abralosgrifosdevaciadoe inclineeicompresorhasta

eliminarelaguaacumulada.

NOhaganingunamodificaci6nnireparaci6ndeldep6sito.

NOapNqueunapresi6nsuperioral Nmitenominaldelos acopiamientosy eiementosinflables.

NOmanipuleni retirelav_.lvuladeseguridadASME.Compruebe lav_.lvuiadeseguridadASMEtirandodesuaniNoantesdecada uso.Lav_,lvuladeseguridadASMEsehaajustadoal tarajede m6,ximaseguridad.

ADVERTENCIA

,_La puiverizaci6n de liquidos inflamables o

• NOpulverice Nquidosinflamabies o combustibles si fuma, en

• Pulvericeen una zonaabierta y bien ventiiada, a una distancia

combustibles puede provocar fuego o una explosi6n.

_roduce chispas que pueden inflamar los

Cuando est_ en funcionamiento, el compresor

vapores inflamables o combustibles.

espacioscerrados ni cerca de chispas, llamas, indicadores luminosos u otrasfuentes de ignici6n.

minima de6.1 m (20 pies)dei compresor y de otras fuentesde

Ignlclon.

Espa_ol

Frangais

ADVERTENCIA

• NOutilice aire comprimido para respirar.

• Utilice siempre unrespirador NIOSHhomologado parasu

• Leatodas las instrucciones dei respirador paracomprobar si

El aire comprimido noes respirabley puede

)rovocar lesiones.

La inhalaci6n odigesti6n de algunos disolventes y pinturas puede provocar n_useas,desmayoso

envenenamientos.

aplicaci6ncuando puiverice liquidos.

proporciona toda la protecci6n necesariapara la inhalaci6n de vaporesnocivos.

ADVERTENCIA

Cuandoest_ enfuncionamiento, elcompresor y sus tuberias est_n CALIENTESy pueden provocar quemaduras.

• NOtoqueeicompresorni sustuberias.

• Dejeenfriarelcompresorantesdecualquieroperaci6nde

mantenimientoo reparaci6n.

ADVERTENCIA

Una vez conectado, el compresor puede arrancar

en cualquier momento.

• MANTENGASEALEJADO

• Desconectela unidad de lafuente de energia ei@tricay eiimine la presi6ndei dep6sitocuando no est_en usoy antes de iniciar cualquieractividad de mantenimiento o reparaci6n.

ABVERTENCIA

AVlSO

Si no se siguen al pie de la letra las instrucciones de uso inicial, la unidad puede sufrir da_os graves.

• Esteprocedimiento se debe realizarantes de poner ei compresor en servicio y siempre que se cambieia v6Jvulade retenci6n o eiconjunto de la bomba del compresor.

AVlSO

La unidad puede sufrir da_os graves si se utiliza con una cantidad insuficiente de aceite. Compruebe el nivel de

aceite cada dia o en cada uso.

• La garantiaquedar_,anuiadasi se producen da_oscomo consecuenciadel incumplimiento de estas instrucciones.

AVISO

Las herramientas neum_ticas son eiementos fundamentales de un sistema de altapresiOn.

• Desconectela herramienta de la alimentaci6n deaire antesde cambiar iasherramientaso los accesorios,cuando realice tareas de servicio y cuando no est_en uso.

• No utilice ropa holgada,joyas ni objetos que puedanquedar atrapadosen laspiezas m6viles.

• Noapriete elgatilio cuando conectela alimentaci6n de aire.

• Usesiempre losacoplamientosde los accesorios dise_ados

para ser usados conlas herramientasneum6,ticas.

• Aseg_resede quetodas lasconexiones de aire est_n bien montadas y antes decadauso, compruebe que las mangueras

de aire, las herramientasneum6,ticasy los accesorios no est6n desgastadoso debiiitados.

• Antesde cada uso, purgue el agua deltanque dei compresor de airey lacondensaci6n de lasconducciones de aire.

j__eqt_ iLacorriente de aire comprimido procedentede lamanguerao del punto devaciado del depOsito

puedeprovocar lesiones de los tejidos blandos

. objetos, con el resultado de lesionesy/o da_os

>_en las partes expuestasde la piel y propulsar

materialesde gravedad.

• NOdirijalacorrientedeairehaciaustedmismoni haciaotras personas.

• NOintenterepararlasmanguerasdeaire.

• Utilicesiempregafasdeseguridadconhomologaci6nANSI Z87.1y proteccioneslaterales.

6 www.brutepower.corn

IVlontaje

iVlontajede la compresorde aire

Desernbalajede la cornpresor de aire

1. Saquede la cajalosaccesodosy el materialdeembalaje.

2. Abra completamente lacajade carton cortando cada una de sus esquinas de arribaabajo.

3. Mantenga el compresor sobre el carton para instalarel juego de ruedas.

3. Introduzca una arandelaplana M8 (A) en un perno M8- 1,25 x 30 (B).

La caja incluye los siouientes elernentos:

• Compresor deaire

• Manual deloperario

• Filtro de aire

• Juego deruedas

• TapOndelrespirador del aceitede la bomba

• Botellade aceiteparala bombadel compresor

• Juego deherramientas

Si algunade estaspiezasfalta o estAda_ada, Ilamea la linea de asistencia (8OO)743-4115.

Tarnbiense recornienda utilizar:

• Gafasde seguridad (con homologaciOnANSi Z87.1y

protecciones laterales)

• Manguerade aire - 7,6 m (25 pies) y 14 mm (3/8") de di_metro

• Acoplamientos para conector rdpido- Utilice acoplamientos para conector r_pido detipo I/M que

puedan conectarsea una rosca NPTde 1/4 de pulgada

ProtecciOnparalos oidos (ANSi $3.19-1974) en

entornos ruidosos

Respirador(homologaciOnNIOSH)en entornos manche

• Embudo paraaceite

4. Introduzca el perno M8-1,25 x 30 (B) per elcentre del extreme concave del soporte de caucho (6).

5. Inserte elextreme roscado dei perno per elorificio del soporte de la basedel depOsitode aire.

6. Coloqueuna arandelaplana M8 (A) enel extreme roscado del eje en el interior del soporte.

7. Utilice una Ilavede 14 mm y una Ilavede cube para colocar unatuerca hexagonalM8 (D) en el extreme roscado del perno y aprietela tuerca.

8. Repita los pasos del 3 al 7 para montar el segundo soporte de caucho.

Monte el juego de ruedas comese indicaa continuaciOn:

1. Inserte un pernoM10-1,5 x 75 (E)per el centre de la rueda (F).

EJcornpresorestard preparadoparafuncionar unavezque:

el juego de ruedasestAninstalados, el filtro deaire estAninstalados,

tapOndel respirador delaceite del motor instalado, se hayaIlenadocon elaceite suministrado,

se hayaconectadoa una fuente deenergiaelOctrica adecuada,

se hayacompletadoel procedimiento de preparaciOn para el use inicial.

Montaje del juego de ruedas Necesitar_las siguientes herramientaspara instalarestos

componentes:

• Llaves de 14 mmy 17 mm

• Llavede cube con cubes de 14 mm y 17 mm

Montelos soportesde cauchocomeseindicaa continuaciOn:

1. AsegOresede queel compresor est_ apoyadoenuna superficie planay nivelada.

2. Apoyeel compresor de lade.

Espa_ol

Frangais

2. Introduzca una arandelaplana MIO (G) en elperno.

3. Introduzca el extreme roscadodei perno en el soporte de la rueda,enla basedel depOsitode aire.

NOTA:Compruebeque monta la ruedacon el cube elevado haciaei interior.

4. Coloqueuna arandelaplana MIO (G) y unaarandeiade retenciOnMIO (H) en el extreme roscado del perno, en el interior del soporte de la rueda.

5. Utilice una Ilavede 17 mm y una Navede cube para colocar unatuerca hexagonalMIO (J) enel extreme roscado del perno y aprietela tuerca.

IMPORTANTE:NOaprieteen exceso latuerca. La ruedadebe poder girar libremente.

6. Repita los pasos del 1 al 5 para montar la segunda rueda.

7. Vuelvaa colocar elcompresor en laposici6n normal de funcionamiento (apoyadoen las ruedasyen los soportes decaucho).

IVlontajedel filtro de aire

1. Retire la tapone de transporte (A)y instalado el boquilla del filtro de aire (B). Apriete con la mano.

Coloqueel cuerpo del filtro del compresor (C), el material filtrante (D) y la tapa del filtro de aire (E) en la boquilla (F). Fijeei conjunto con unaarandela(6) y una tuerca de mariposa (H).

Afiadir aceite y instaiaci6ndei tap6n dei respiradordei aceite de ia bomba

1. Aseg0resede que el compresor est_ apoyadoen una superficie planay nivelada.

2. Abra la v_lvulade vaciado (J) (girea tope haciala izquierda) paraliberar la presiOnde aire residual acumulada en los dep0sito deaire.

Quitey deseche el tap6n detransporte.

Conla ayuda de un embudo, a_ada lentamenteel aceite recomendado en la abertura de Ilenado(K). Revisecon frecuenciael nivel deaceite pot laventanade visualizaci6n (L) para no Ilenaren exceso labomba del compresor de aire.

MAXIMUM Oil Level

AVISO

La unidad puedesufrJrda_os graves si se utJlizacon una cantidad insuficiente de aceite.Compruebeel nivel de aceite cadadia o encada uso.

• Lagarantiaquedar_,anuiadasiseproducenda_oscomo consecuenciadelincumplimientodeestasinstrucciones.

5. Instale eltap6n del respirador del aceite de la bomba (IVl)en la aberturade Ilenado.

6. Limpie elaceite quese hayapodido derramar.

7. Cierrela v_lvula devaciado (gire a tope haciala derecha).

8 www.brutepower.corn

iVlontajede la herramientasneum ticas

La caja del juego de herrarnientasincluyelos siguientes elementos:

* Llavede impactoneum_ticade 12,7 mm (1/2 pulg.) , Llavede trinquete neum_tica de 9,5 mm (3/8 de pulg.) * Adaptadorde 9,5 mm a12,7 mm (3/8 depulg. a 1/2

pulg.)

, 6 cubosde cabezacuadradade 12,7 mm (1/2 de pulg.) , IViangueradeaire en espiralde 6,3 mm x 7,6 m (1/4 de

pulg. x 25 pies)

* Calibradorde doble entradapara inflar neum_]ticos * Pistolade airecon empu_adura

Adaptador parapistola de aire IVian6metropara neum_ticos Cinta selladorapara roscas

Boquillac6nica Empalme macho 4 conectores macho de 6,3 mm (1/4 de pulg.) 2 conectores hembra de6,3 mm (1/4 de pulg.) 2 acopladoreshembra de conexi6n r_]pidade 6,3 mm

(1/4 de pulg.)

Boquillade caucho

Boquillade seguridad

LlaveAllen

. 2 pivotes

Si algunade estaspiezasfalta o est_]da_ada,Ilamea la linea de asistencia (800) 743-4115.

Para utilizarse, se requieren los siguienteselementos:

* Aceite para herramientas neum_]ticas.

Adquiera este aceiteespecialen un establecimiento de articulos deferreteria o en una tienda de materialesde

reparaci6nde su Iocalidad.Para las herramientasde este juego que requieren lubricaci6n, utilice solamenteaceite para

herramientas neum_]ticas.

El juegode herrarnientasest_listo para utilizarsecuando:

Losaccesorios neum_ticos est_n conectados.

Hayanrecibido mantenimientocon aceitepara herramientas neum_]ticas.

Surninistro de aire Las herramientasincluidas tienen eltama_o adecuado para

funcionar de maneraeficaz con estecompresor neum_tico, siempre y cuandoel consumidor Io utilicede manera

intermitente.

IVlanguerade aire

Utiliceuna manguera de aire de 3 m (10 pies) 6 7,5 m (25 pies), di_metro interno minimo (ID), 6,35 mm (1/4 pulg.), equipadocon roscas de NPTde 1/4 de pulg. Las mangueras m_s largas de7,5 m (25 pies) deber_ntenet un di_metro intemo de 9.5 mm (3/8 pulg.) para un rendimiento adecuadoy m_]scomodidad. Eluso de acoplamientoso mangueras de aire conun di_metro interno menorcrea importantes p6rdidas de carga(caidas de presi6n)y reduce la alimentaci6n el6ctrica para las herramientas.

AFISO Mantenga las mangueraslejos delcaior, elaceite y los bordes afilados. Sustituya cualquier mangueraque est6 da_ada,d6bil o desgastada.Nunca levanteuna herramienta por la manguerani tire dela manguerapara mover la _-_ herramienta o el compresor deaire.

Coloque los acoplamientos de aire Estejuego incluye acoplamientos paraconector de la

manguerade aire. Conectea la herramientaun acoplamiento macho, dela siguiente forma:

1. Retire el tap6n de transporte dela entrada de aire dela herramienta neum_ticay desecheel tap6n.

2. Envuelvalas roscasdel acoplamientomacho con dos vueltasde la cinta de estanqueidad(teflOn) pararoscas que se suministra, aplicadahacia la izquierda.

3. Rosqueel acoplamiento machoen la entradadeaire de la herramientaneum_]ticahastaquequedebien ajustado.

4. Utiiizando Ilavesajustables, apriete elconector macho entre 1/2 vuelta y 1vuelta completa.

Repitalos pasos 1a 4 anteriores parala dem_]sherramienta

neum_ticas. Confirme queel acoplamientomacho de la herramienta

neum_ticaajuste bien con el acoplador paraconector r_pido (acoplamiento hembra) en el extremode la manguerade aire. Sino puede hacer la conexi6n, cambie el acoplamiento de la manguerade airede la siguienteforma:

1. Utilizando Ilavesajustables, desconecteel acoplador para conector r_pido dela manguera de aire.

2. Retire con cuidado todo restode cinta de estanqueidad o compuesto de union de las roscasdel acoplamiento de la manguerade aire.

3. Envuelvalas roscas macho del acoplamiento de la manguerade aire con dos vueltasde la cinta de estanqueidadpara roscas quese suministra, aplicada hacia laizquierda.

4. Enrosqueel acoplador para conector r_pidoquese suministra en lamanguerade aire, con cuidado para que la conexi6n no se pasede rosca.Apri6telo

firmemente a mano.

5. Utiiizando ilavesajustables,apriete el conector macho entre 1/2 vuelta y 1vuelta completa.

Lasherramientas neum_ticas est_]nlistas para lalubricaci6n

inicial del motor neum_]tico.

Espa_ol

Frangais

Lubricaci6ndel motorneurn_tico IMPORTANTE:Estasherrarnienlasrequierenlubricaci6n

ANTESdei usoinitial y ANTESy DESPUESde ¢ada uso adicional durantela vidadtil de la herrarnienta.

Para lubricarcorrectamenlela herramienla neum_tica:

1. Desconectela herramienta neum_tica de la manguera de aire y suj6telaal rev6s.

2. Tire delgatiNode la herramientaneum_ticay vierta el

equivalentea una cucharaditade aceitepara la herramienta en el acoplamientode entradade aire de la

herramienta.

3. Empujeo gire el mandode retrocesohacia atr_s y haciadelante de paradaen parada para ayudara que el

aceite circule en el motor.

4. Conectela herramientaneum_tica a la aNmentaci6nde aire y cubra la lumbrera deescapede aire con una

toalla. Hagafuncionar ia herramienta hacia delantey haciaatr_s durante 20 segundos.

5. El excesode aceite se descargar_pot la lumbrerade escapeal aplicar presi6nde aire. Siempre apuntela lumbrera de escapeen direcci6nopuesta a las personas o a los objetos.

La herramienta neum_tica ahora est_ lubricaday Nstapara set usada.

Otras recornendaciones Estasherramientas neum_ticas requieren lubricaci6n durante

ei funcionamiento; esto ayudar_a prolongar la vida Otil. Como se muestra a continuaci6n, el compresor suministra aire (A), pasaa trav6sde unfiltro de agua(B), un regulador de presi6n (C), un lubricador autom_tico (B) y un acoplador para conector r_pido deaire (E). Unextremo de la manguera de aire (G) cuenta con un conector (F) y un acoplador para conexi6n r_pida (E). Cadaherramienta neum_ticatendr_ un conector (F) pararecibir el aire(H).

Las herramientasno lubricadas,como la pistola de aire comprimido o la herramienta para infiar neum_ticos, utiNzan una aNmentaci6nde aire en linea similar queno tieneel dispositivo lubricador (D). Nunca utilice un lubricador en la alimentaci6n deaire para trabajosde pintura con pistola.

i i ii _ i i _ ii

! !,!

iJi J L LI i i _

io o

Lo° o o

10 www.hrutepower.corn

Caracteristicasy mandos

Compresor deaire

Leael Manual del Operarioy las reglasde seguridadantesde porteren rnarchasu rn_quinacompresorde aire.

Comparelas ilustracionescon su m_quina compresor de airepara familiarizarsecon las ubicacionesde los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

A- Interrupter ON- OFF -- Sit_e el interruptor en laposici6n ON

(pulsado) paraconectar elcompresor deaire. Sit_e en la posici6n OFF(levantado)paradesconectarlo.

B- Controlde ptesi6n -- El Regulador controla la presi6n deaire

quese entregaa los acoplamiento para conector r_,pido.

C- Acoplamientopara conectorr_pido-- Permiten conectar

herramientas neum6,ticas.

D - Wlvula de seguridad-- La v6,ivulaprotege contra el exceso de

presi6n dei tanque 'saltando' paraliberar presi6n en caso de

que sealcanceei valor determinado enf_,brica.

E - Man6metrodel dep6sito -- El man6metro indica la presi6n de

aire de la dep6sito.

F - Man6metro de presi6n regulada -- Indicala presi6n de aire en

los acopbmiento paraconector r_,pido.

G - Wlvula de vaciado -- Lav6Jvulaest_,nsituadas cerca del

fondo de dep6sito de aire y se utilizan para drenar la condensacibn.

H - V_lvula de retenci6n -- Cuandola unidad est,,en

funcionamiento, lav_Jvulade retenci6n est,.abierta para permitir la entradade aireen el dep6sito. Cuandosealcanza lapresi6n de "corte", lav_,ivulade retenci6n se cierra eimpide queeiaire vueiva ala bomba. Elusuario no puedereparar la v6,1vula.

J - Bombadel compresorde aire -- La bombacomprime el aire

en la dep6sito.

K - Protector conttasobtecatga-- Si ei motor se recaiienta,ei

protector contra sobrecarga io apaga. Consulte Rearmede la

protecci6n contra sobrecarga,

L - Punto de Ilenado de aceite-- La varilla denivei de aceite

indica el nivelde aceitede la bomba.

M - Filtto de aite -- Protege ei compresor de airefiltrando ei polvo

y los residuos dei aire deadmisi6n.

No mostrado: Etiquetade dates -- Indica los n_meros de modelo, revisi6n y

serie de la compresor de aire. Tengaesta informaci6n preparadasi llama al servicio t_cnico.

Presostato-- Arranca autom6,ticamenteei motor cuandola presi6n del dep6sito caepor debajode iapresi6n de "arranque" y Iodetiene cuandoalcanzala presi6n de "parada".

V_lvula de descarga de presi6n-- Situada en la parte superior del dep6sito, junto al acoplamiento paraconector r_,pido,iav_.lvula libera autom_,ticamenteaire dei compresor y dei tubo de salida cuando se alcanzala presi6n de "corte" o cuando sedesconecta la unidad. Elusuario no puede reparar lav_Jvub.

NOTA:Consulte las definiciones en ei Glosario.

Espa_ol

Frangais

f-qT-q

Herramientasneum_ticas

Lea este manual del operarioy las norrnasde seguridadantesde utilizar las herrarnientasneurn_ticas.

................................Compareestas ilustracionescon lasherramientas neum_ticaspara familiarizarsecon la situaci6n delos distintos

mandos y ajustes. Guardeeste manualpara futuras consultas.

Pistolade aire cornprirnido

Liave detrinqueteconaccionarniento

neurn_ticode 3/8 puig.

Herrarnientade irnpactocon accionarniento

neurn_tico de 1/2 pulg.

Pistolade aire cornprirnido A- Gatillo

8 - 8oquillasde rociado desrnontables

Llave de trinquete conaccionarniento neurn_tico de 3/8 pulg.

C- Palanca de avancehacia deJante/retroceso D - Orificio de descaroa de aire

E - GatilJo

12 www.brutepower.corn

Herrarnientade irnpactoconaccionarniento neurn_tico de 1/2 pulo.

F - Control de caudal de aire (reoulador) G - Gatillo

H - Orificio de descarga de aire J = Bot6nde avarice hacia delante/retroceso

K- Puntode Ilenado de aceite

Operando

Colocaci6ndel compresor

Coloqueel compresor deaire en unazona limpia, secay bien ventilada. Elcompresor de aire debe estara una distancia minima de 30 cm (12 pulgadas)de paredesu otros

obst_culos que puedandificultar la circulaciOnde aire. La bomba y la cubierta del compresor deaire est_n

dise_adaspara una refrigeraciOncorrecta. Lasaberturas de ventilaciOndel compresor son necesarias paramantener una

temperaturaadecuada.NO coloque trapos ni contenedores sobre las aberturas o cerca de lasmismas. Elfiltro de aire

debe estar libre de toda obstrucciOnque reduzcael flujo de aire haciael compresor.

CuandoutiNceel compresor deaire, sitOeloen unasuperficie plana para asegurar su correcta lubricaciOn.

Si tiene algOnproblema con elfuncionamiento del compresor de aire, Ilamea la Nneadeasistencia (800) 74:}-4115. Tengapreparadoslos nOmerosde modelo,

revision y serie,que figura enla etiqueta de datos.

Instrucciones de conexi6na tierra

1. El cable y el enchufeque seentregan con la unidad contienen una clavija de conexiOna tierra. Elenchufe se

DEBEinsertaren unatoma con conexiOnatierra.

ADVERTENCIA

Cablesprolongadores

NOTA:No utiiice cablesproiongadores! El compresor de airedebecolocarse en un lugar desdeel

que pueda enchufarse directamente a una toma demuro con conexiOna tierra. NO utiliceun cable prolongador a menos que seaimprescindible. Eniugar de ello, aumenteelalcance de la manguerade aireconectando una o varias mangueras prolongadoras.

Si no se puedeevitar el usode un cable prolongador,siga estas instrucciones:

• Utiiice sOlocableprolongador de 3 hilos con un enchufe con conexiOnatierra de 3 clavijasyen una toma de 3 ranuras queadmita elenchufe del compresor de aire.

• Aseg0resede que el cableest_ en buen estado.

• Cuandoel compresor se utiiice a la intemperie, utiNce

cables prolongadores aptospara uso en exteriores.

• Tengaencuenta los siguientes limites deIongitud:

Distancianecesaria ............... Calibrerecomendado

inferior a 7,5 m (25 pies) ..................... 12AWG

7,5 a 15 m (25 a 50 pies) .................... 10 AWG

Superior a 15 m (50 pies) ............ No se recomienda

Procedimiento de preparaci6nparael use inicial

Antes del primer uso del equipo, elsistemadebe prepararse tal como se describe en esta secciOn.

_¢ na conexiOn a tierra inapropiada puede

• NOutiNceadaptadoresde conexiOna tierra.

• NOmodifique eienchufe.Si no encaja con la toma disponible, solicite a un electricista cuaNficadoqueinstale una toma

adecuada.

• Sies necesariorepararel cableo elenchufe,lasoperacioneslas DEBErealizarun electricistacualificado.

2. AsegOresede que latoma empleada tiene lamisma

3. Examineel cabley el enchufeantes de cada uso. NO

IMPOF1TANTE:Si no comprende perfectamenteestas instrucciones de conexiOna tierra o si nosabe si el

compresor de aire est_correctamente conectadoa tierra, haga revisar la instalaciOna unelectricista cualificado.

)rovocar descargas elOctricas.

configuraciOnque elenchufe del compresor de aire.

utiNceel compresor si presentasignos de deterioro.

AVlSO

Si no se siguen al pie de laletra las instrucciones de uso inicial, la unidadpuede sufrir da_os graves.

• EsteprocedimientosedebereaNzarantesdeponerei compresorenservicioysiemprequese cambieiavOJvulade

retenciOno eiconjuntodela bombadelcompresor.

1. Aseg0resede que el interruptor ON- OFF(A) est_en la posiciOnOFF.

2. Enchufeei cablede alimentaciOna unatoma de 120 V CAcon conexiOna tierra. Consulte Instrucciones de

conexiOna tierra.

3. Abra la v_lvulade vaciado (B) (gire atope haciala izquierda) paraevitar quese acumulepresiOnde aireen el depOsitodurante lapreparaciOnparael uso inicial.

Espafiol

Frangais

NOTA:Vaciesiempre el depOsitode aire sobre una superficie lavableo en un contenedor adecuadopara no da_ar ni

manchar las superficies.

4. SitOeel interruptor ON- OFFen ia posiciOnON.El compresor se pondr_ enfuncionamiento.

5. Dejefuncionar el compresor durante 15 minutos. Aseg0resede que lav_lvula de vaciado permanecen

abiertas.

6. Unaveztranscurridos 15 minutos, cierrev_lvuia de vaciado (gire a tope hacia la derecha).El depOsitode aire se Ilenar_hastaalcanzar la presiOnde "corte" y el compresor se detendr_.

NOTA:Compruebeel nivel deaceitedel compresor despu6s de la preparaciOnparael uso inicial.

Ei compresor ha completadoel procedimiento est_ preparado parafuncionar normalmente.

Puesla en rnarchadel cornpresorde aire

1. Aseg0resede que el interruptor ON=OFF(A) est_en la posiciOnOFF.

Uso del cornpresor

No es necesarioutilizar en todo momento la m_xima presi6n de trabajo, ya queiasherramientas neum_ticassuelen necesitar unapresiOninferior. Lasinstrucciones siguientes explican cOmoajustar la presiOn.

1. Conel compresor de aireconectado a una fuente de energia el6ctricaadecuaday encendido,conectela herramienta neum_ticao elaccesorio alos acopladore para conector r_pido. Vea Funcionamientodel herramienta neum6ticas. Utilice lasmanguerasy los acoplamiento recomendados.

2. Active laherramienta neum_ticay gire el pomo de control de presiOnhaciala derechaparaaumentar la presiOnde salida.

3. Observeei manOmetrodepresiOnreguiaday ajustela presiOnal valor recomendadopara la herramienta.

NOTA:Debe ajustar la presiOnreguladacon la herramienta activadao en funcionamiento.

4. Paraevitar problemas de lubricaciOn,utilice siempre la unidad en una superficie nivelada.

Rearrne de la protecci6n contrasobrecarga El compresor dispone de unafunci6n de protecci6n contra

sobrecarga que protege eimotor encaso de

recalentamiento.Si el motor del compresor se recaNentay hacesaitar esteinterruptor, dejeenfriar ei motor durante 15 minutos y pulse despu6sel bot6n Reset(Rearme) (C)

situado en la cubierta del motor.

2. Enchufeel cablede alimentaciOna una toma de 120 V CAcon conexiOna tierra.

3. Gire el pomo decontrol de presiOn(B) haciala izquierda hastano sentir ninguna resistencia.

4. Sit0e elinterruptor ON- OFFen la posiciOnON.El compresor se pondr_ enfuncionamiento.

NOTA:Si el motor no se pone en marcha, consulte la secciOn

Diagnosificos DeAverfas.

El compresor de airees totalmente autom_tico y secontrola mediante un presostato. Eicompresor funcionar_hasta que la presiOndel depOsitoalcanceei punto de parada.El compresor volver_ a funcionar cuando la presiOndei depOsitocaigapot debajodel punto de arranque. Consulte

las definiciones en el Glosario. NOTA:Utilice siempre el compresor en_reas bien ventiiadas

y libres devapores degasoiina uotros combustibles. Si el compresor se utiliza para puiverizar productos quimicos vol_tiles (como la pintura), sit0e el compresor auna distancia minima de 6.1 m (20 pies)del _reade pulverizaciOn.

Paraobtenerm_s informaci6n, consulte tambi6n lasecci6n

Diagnositicos deAverfas.

Parada del cornpresorde aire

1. Sit0e elinterruptor ON=OFFen la posici6n OFF.El motor delcompresor se detendr_.

2. Si no va autiiizar m_s el compresor, desenchufe el cablede alimentaci6n de latoma.

3. Tire delanillo dela v_lvula de seguridad para liberar la mayoria del aire comprimido del dep6sito. Suelte la

v_lvula.

4. Abra la v_lvula devaciado paravaciar por completo la dep6sito de aire.

NOTA:Vaciesiempre ei dep6sito de aire sobre una superficie lavabieo en un contenedor adecuadopara no da_ar ni manchar las superficies.

NOTA:El compresor genera aguade condensaci6n (condensado) que se acumulaen los dep6sitos.Vacie el agua cada4 horas o una vez aldia.

5. Cierrela v_lvula devaciado.

14 www.brutepower.corn

Funcionamienlodel herramienlaneurn_licas

En esta secciOnse describeel funcionamiento correcto de cadauna de las herramientasincluidasenel juego.

Antes de cada uso,purgue el aguadel tanquedel compresor y la condensaciOnde las conduccionesde aire. DespuOsde eliminar la humedaddel compresor de airey lubricar la herramienta,conOctelaa una manguerade airedel tamafio

recomendado.

Herrarnientade irnpactoconaccionarniento neurn_ticode 1/2 pulg.

Esta herramientade impacto neum_ticaestAdisefiada para retirar e instalartuercas deorejetade ruedas u otros pasadoresy la utilizancomo herramienta multiusos para aplicacionesligeras aficionadosy mec_nicos.Est_ equipada con un portabrocas de 1/2 pulg. y seis Ilavesde cubo resistentes alimpacto. La herramienta no est_disefiadapara aplicacionespesadaso para tareasen lineasde montaje.

Utiliza uncontrol de congestion de presiOnconstante,un control de pulsador de cambio desentido y uncontrol de caudalde aire (regulador) de pomo moleteado.

AI/I$O Estaherramienta de impactorequiere lubricaciOn ANTESdel uso inicial y ANTESy DESPUI_Sde cada uso

adicional durante suvida Otil.Siga las instrucciones en LubricaciOndel motor neumOticodescritas en Montaje para

lubricar esta herramienta. AdemAsde la lubricaciOndiaria, Ilevea caboel

procedimiento de LubricaciOndel mecanismo deimpacto descrito en Mantenimiento unavez almes.

ADVERTENCIA

iEIuso de la herramienta de impacto puede

ocasionar mucho ruido.

, ipueden desintegrar sin advertencia previa,

>,._ Los acoplamientos de la herramienta de impacto se

]provocando la dispersion en el aire de los residuos.

• AI usar ia herramientade impacto neumD,tico, utilice siempre protecci6n paraofdos conhomologaci6n porANSI.

• Utilice siempre gafasde seguridad con homologaci6nANSI Z87.1y protecciones laterales.

• Utilice una mD,scara antipolvo con homologaci6n por ANSI o un respirador cuando trabaje con metal, maderay neblinasy polvos qufmicos.

Funcionamientode la herramientade impacto Antes de cada uso,purgue el aguadel tanquedel compresor

de aire y lacondensaciOndelas conduccionesde aire. Instale laIlave decubo o elacoplamiento deseado.Tirede la

Ilavede cubo o del acopiamiento paraasegurarsede que este montado firmemente en el herramienta neum_tica.

AI/ISO Usesiempre los acoplamientos y lasliaves decubo disefiados paraset usados con las herramientasde impacto.

AVISO La herramienta de impacto nuncase debeutiiizar para ajustar paresde apriete.Utilice una Ilave dinamomOtrica para ajustar el par.

Pararetirar las tuercas, ajuste el regulador dela herramienta al valor m_ximo presionandoy girando el pomo moleteado hasta la posiciOn4.

Parainstalar las tuercas,ajusteel regulador a su valor minimo (1) o medio (2 o 3). Noapriete los pasadores

excesivamente. El sentido haciadelantey hacia atr_s secontrolan mediante

un botOnpulsador. Presioneel botOnhacia delanteal mAximo paraque laIlavede cubo gire haciala derecha.

Presioneel botOnhaciaatr_s al m_ximo por paraque la Ilave de cubo gire hacia la izquierda.

Llave de trinquete conaccionarniento neurn_ticode 3/8 pulg.

Esta Ilavede trinquete est_ disefiada pararetirar e instalar diferentes piezasdel motor, pot ejemplo, bombas de agua,

radiadores,etc. Esideal para usarla enzonas reducidas donde es dificil utilizar herramientas de mano.

Funcionarnientode la Ilave de trinquete AVI$O EstaIlave de trinquete requiere lubricaci6n ANTES

del usoinitial y ANTESy DESPUI_Sde cada usoadicional durante su vida _til. Siga las instruccionesen Luflricaci#n del motorneum_ticodescrita en Montaiepara lubricar

esta herrarnienta. Antes de cada uso, purgue el agua del tanquedel compresor

de aire y lacondensaciOnde las conducciones de aire.

,ADVERTENCIA

El uso deunaIlave de trinquete puedeocasionar mucho ruido.

Losacoplamientosdela herramientadetrinquete

..._ sepuedendesintegrarsinadvertenciaprevia,

iprovocandola dispersionen elaire de losresiduos.

• AIhacerfuncionarlaIlavedetrinquete,utilicesiempre protecci6nparaofdosconhomologaci6nporANSI.

• Utilicesiempregafasdeseguridadconhomologaci6nANSI Z87.1y proteccioneslaterales.

• UtiiiceunacaretasiestD,trabajandoenunpuntosituadopor encimadesucabeza.

• UtiliceunamD,scaraantipolvoconhomologaci6nporANSIo un respiradorcuandotrabajeconmetal,maderay neblinasy

polvosqufmicos.

AVI$O LaIlavede trinquete nuncase debeutilizar para ajustar paresde apriete.Utilice unaIlave dinamomOtricapara ajustar el par.

Seleccioneel cubo de 1/2 pulg. o eladaptadorque desee para la herramientade mano, e insOrtelaa presiOnen la Ilave.Tire del cubo o deladaptador paraasegurarsede que

est6 bien montado. Gire la palanca de sentido inverso hastala "F" o HACiALA

IZQUiERDApot completo para apretarlos pasadores. Presionela palancadel gatiiio totalmente para activar la

herramienta. Noapriete los pasadoresexcesivamente.

Espafiol

Frangais

Para retirar los pasadores,gire la palancade sentido inverso hasta la "R" o HACIALA IZQUIERDApor completo. Presione la palancadel gatiNopara activar la herramienta.

Otros accesorios incinidos Esteequipo incluye una herramienta para infiar neum_ticos,

una pistola de aire con unaseriede boquiNas,dos bombas de mano, varios adaptadoresy acopiamientosadaptadoresy una variedadde brocashexagonalesde 1/2 depulg.

Herrarnientapara infladode nenrn_iticos Para utilizar la herramienta para inflar neum_ticos (conocida

tambi6n como mandril neum_tico):

1. Conectelaherramienta parainflarneum_ticos ala alimentaci6n deaire.

2. Presionela herramienta parainflar neum_ticossobre el v_stagodel la v_lvuladel neum_ticoy permita queel

aire entre enel neum_tico.No infleen exceso.

3. UtiNceel man6metro suministrado paraestablecerla presi6n deaire recomendada.Frecuentementese muestran ias presiones recomendadaspara los

neum_ticos aun costado de los mismos.

"-'-" Pistolade aire

iPRECAUCION! Nuncadirija el chorro deaire haciaseres

= vivos. AsegOresede que otras personas enel _reade

"_ rociado utilicen gafas de seguridady m_scaras antipolvo, .- segOncorresponda.

ADVERTENCiA

Ei uso delapistola de aire provoca la dispersi6n

:>_1_ ien el airede los residuos.

.. iTodaslas herramientasde inflado puedenhacer

ique ia c_mara deaire explote, provocando la idispersi6n en el aire de los residuos.

• Utilicesiempregafasdeseguridadconhomologaci6nANSI Z87.1y proteccioneslaterales.

• Utiliceunam6,scaraantipolvoconhomologaci6nporANSIoun respiradorcuandotrabajeconmetal,maderay neblinasy polvosquimicos.

ParautiNzarla pistola de aire:

1. Conectela boquilla deseadaa lapistola y apri6telaa mano.

2. Conectela pistola de aire comprimido alaalimentaci6n de aire.

3. P6ngaselasgafas deseguridad. Presioneel gatillo de la pistola de aire y dirija elchorro de aire hacia los

residuos.

4. Paser_pidamenteel chorro deaire haciaatr_s y hacia delantepara extraerlos residuosdel _rea deseada.

Se suministra un adaptadorpara conectar la boquilla de aire con punta de caucho a la pistola deaire comprimido.

Bomba de mano

Por ejemplo, para utiNzarunabomba demano para infiar un

bal6n de baloncestoo voleibol:

1. Conecteel mandril neum_ticoa la alimentaci6n de aire.

2. Lubrique la bomba de manopara inflar con agua u otto lubricante que no seaa basede petr61eo.

3. Inserte laaguja con cuidado hasta el fondo en lav_lvula de aire del bal6n de baloncesto.

4. Presioneel mandril neum_tico sobre la bombade mano para infiar y permita que el aire entre en la c_mara.No

infle en exceso.

5. Utilice un suministra man6metro para ajustar la presi6n de aire recomendada.

Cnhos de cabeza hexagonalde 12,7 rnrn(1/2 pnlg.) El los cubos decabezahexagonalde 12,7 mm (1/2 pulg.)

son dise_adospara set utilizado con el herramienta de impacto.

Parautilizar un cubo decabezahexagonal de 12,7 mm

(1/2 puig.) con la Ilave detrinquete:

1. Conecteunadaptadorde cabezahexagonalde 9,5 mma 12,7 mm (3/8 de pulg. a1/2 pulg.)a la Navedetrinquete.

2. Introduzca el cubo decabezahexagonalde 12,7 mm (1/2 pulg.) deseadohasta que est6 bienasentado.

3. Conectela Navede trinquete al suministro de aire.

4. Siga las instrucciones anteriores de la Navede trinquete.

16 www.brn|epower.corn

IVlantenimiento

Recomendacionesgenerales

A fin degarantizar unfuncionamiento eficazdel compresor de aire y de prolongar su vida Otil,prepare y siga un programa de mantenimiento rutinario. La rutina que se describe en esta secci6ncorresponde a un compresor de aire utilizado a diario en condiciones normales de trabajo. Si es necesario,modifique el programa paraadaptarlo alas condiciones detrabajo desu compresor. Lasmodificaciones depender_ndel nOmerode horas de funcionamiento y dei entorno detrabajo. Los compresores deaire que funcionen en entomos hostiles o de gran suciedad precisar_Jn

revisiones m_sfrecuentes. NOTA:Consulte la ubicaci6n de los mandosen la secci6n

Caracterfsticasy Mandosy Operaci6n.

Plan de mantenimiento

Observelos intervalos dehoras o decalendario, io que sucedaantes. Serequiere un mantenimiento m_]sfrecuente

al operar en condiciones adversas.

• Inspeccione la v_Jlvulade seguridad

• Inspeccione los acoplamiento/v_Jlvula

• DesagOelatanquede compresor deaire

• Lubrique el herramientas neum_]ticas

• Inspeccione el nivel de aceitede bomba

• Limpiar launidad

• Lubrique el mecanismo de impacto

• Inspeccioney limpie el filtro de aire

• Cambiar el aceitede la bomba

iVlantenimiento de lasherramientasneumdticas

Adem_sde la lubricaci6n diaria, las herramientasneum_]ticas

requierenpoco mantenimiento.

• UtiNceun paso suaveo unatoaNade taller para Nmpiar cualquier suciedado aceite.

• Inspeccione peri6dicamente la herramienta para comprobar que nopresentefisuras, fugas de aceite, fugas de aire y otras caracteristicasque podrian hacer su uso poco seguro. Encaso deque detectealgunade estascondiciones, p6ngaseen contacto con su distribuidor autorizadolocal de Briggs & Stratton.

Lubricaci6ndel mecanismo de impacto

Llevea cabo este proceso de lubricaci6n en laherramienta

de impacto unavez al mes:

1. Desconectecualquier iiave de cubo o acoplamientode la herramientay desconecte6stade laaNmentaci6nde

aire.

2. Utilizando iaNaveAllen que se suministra, retire el tornillo Allen del orificio para aceite marcado"OIL" (aceite) en el lado derecho de la herramienta de impacto.

3. Viertatres cucharaditas de aceite para laherramienta neum_ticaen el orificio para el aceite.Vuelvaa colocar

el tornillo Allen.

4. Conectede nuevo la herramientaa la aiimentaci6n de aire y h_]galafuncionar durante 20 segundos. Lubrique

el mecanismo de impacto completo girando ia herramienta boca abajoy lateralmentedurantesu

funcionamiento.

5. Desconectela herramientade la aNmentaci6nde aire y quite eltorniNo Allen.Mantengael orificio paraaceite sobre untrapo o recipientepara quese vacie el exceso

de aceite.

6. Si el aceitedrenado est_ sucio, repita los pasos 2 a 5 anteriores hasta que el drenadosea transparente.

7. Instale eltorniNoAllen y apri6telo.

El aceite residual restanteen el mecanismo deimpacto es todo Io quese necesitapara una lubricaci6n adecuada.

iVlantenimiento del compresordeaire

• Cambiar el aceitede la bomba

• Inspeccione las etiquetasde seguridad

• Comprobar lasv_Jlvulasdeadmisi6n y escape

Inspeccione la vdlvulade seguridad

1. Tire dela anilla de la v_lvula deseguridad (A) y compruebe si la v_]lvulafunciona libremente.

Espa_ol

Frangais

Si la v_lvula queda pegadao no funciona consuavidad, se deber_reemplazarpor otra nuevadel mismo tipo.

Llevela unidada un servicio t6cnico autorizado para repararla.

Inspeccionela v_lvulade vaciadodel dep6silo

1. SitOeelinterruptor ON=OFFen la posici6n OFFy desenchufela unidad.

2. Desconectela herramientaneum_tica o el accesoriode la unidad.

3. Tire deia anilla dela v_ivula deseguridad para reducir la presi6n de aire. Sueltela anilla de la v_lvula de seguridad.

ADVERTENCIA

_,_ iLa corriente de aire comprimido procedentedelamanguera o del punto devaciadodel depOsito

puedeprovocar lesiones de los tejidos blandos

. _objetos,con el resultado delesionesy/o da_os

>_en las partes expuestasde la piel y propulsar

• NOdirijalacorrientedeairehaciaustedmismoni haciaotras

• Utilicesiempregafasdeseguridadconhomologaci6nANSI

i '

materialesde gravedad.

personas.

Z87.1y proteccioneslaterales.

4. Si el nivel delaceitede la bombaes insuficiente, quite el tap6n del respirador dei aceite(C) delorificio de Ilenadode aceite(D) y aSadael aceiterecomendado hasta liegar al nivel correcto. Si el nivel superael MA,XIIVlO(E),elimine el excesotal como se indicaen

Cambiodel aceite de la bomba.

5. Vuelvaa instalar la varilla denivel deaceite.

Cambio dei aceile Siga estos pasoscuando Ilegueel momento recomendado

de cambiar el aceite:

ADVERTENCIA

Cuandoest_ enfuncionamiento, el compresor y

sus tuberias est_n CALIENTESy pueden

provocar quemaduras.

• NOtoqueelcompresornisustuberias.

• Dejeenfriarelcompresorantesdecualquieroperaci6nde mantenimientoo reparaci6n.

1. SitOeelinterruptor ON- OFFen la posici6n OFFy desenchufela unidad.

2. Coloquela unidad en una superficie planay nivelada.

3. Quiteei tap6n del respirador del aceite (6) del orificio de Ilenadode aceite (D).

4. Abra la v_lvula devaciado (gire a tope haciala izquierda)y dejesalir elagua acumulada.Lav_lvula

debenfuncionar con suavidad entodo su margen.

5. Unavez eliminadael agua,cierre lasv_lvulas de vaciado girando a tope a la derecha.

NOTA:Si la v_lvuiade vaciado est_taponada,tire de laanilla de la v_lvula de seguridad paraeliminar todo el airedel dep6sito. Desmonte,limpie y vueiva a montar la v_lvula de vaciado con sellador para roscas de tuberias.

o €

Aceile de la bomba

Comprobaci6n del nivel de aceite Siga estos pasospara comprobar elnivel de aceite:

1. SitOeelinterruptor ON- OFFen la posici6n OFFy desenchufela unidad.

2. Coloquela unidad enuna superficie planay nivelada.

3. Observecuidadosamente laventana de visuaiizaci6n (A) y compruebesi elnivel de aceitees correcto (B).

ADVERTENCIA

IEIaire comprimido residualde la bomba puede 'impulsar el aceitey provocar lesionesdelos

.._ tejidos blandosen las partes expuestasde la piel

io de los ojos, Io que puede resultaren da_os de igravedad.

• Utilicesiempregafasdeseguridadconhomologaci6nANSI Z87.1y proteccioneslaterales.

4. Coloqueun recipiente adecuadobajoel tap6n de vaciado (F) para recogerel aceite.

5. Utilice una Naveajustable para quitar eltap6n de vaciado.

6. Vacietodo el aceiteen el recipiente.Coioqueei tap6n de vaciadoy apri6telo con laIlaveajustable.Desecheel aceite usadocon arreglo a la normativavigente.

7. Conla ayudade un embudo, a_adalentamenteel aceite recomendado. Revisecon frecuencia el nivel deaceite

pot ia ventana devisuaiizaci6n (A) parano Ilenaren excesola bomba del compresor deaire.

8. Unavez alcanzadoel nivel deaceite adecuado(B), vuelva a instalar el tap6n del respirador delaceitey limpie el aceiteque se haya podidoderramar.

18 www.brutepower.com

Limpiezadelaunidad

Mantenga el compresor de airelimpio y seco, situ_ndolo lejos decualquier fuentede contaminaci6n. Aseg0resede que la unidad est_ colocada enuna zonabien ventiiada. Proteja ias mangueras,los conectores, los conectores r_pidos y los accesorios paraevitar quesufran da_os.

Para prolongar la vida 0til del compresor, Ilevea cabo estos

_asoscadasemana. Si el entorno detrabajo es _articularmentesucio, 116velosa cabo a diario.

ADVERTENCIA

Cuandoest_ enfuncionamiento, el compresor y

sus tuberias est_n CALIENTESy pueden

provocar quemaduras.

• NOtoqueeicompresornisustuberias.

• Dejeenfriarelcompresorantesdecualquieroperaci6nde mantenimientoo reparaci6n.

1. Sit0e elinterruptor ON- OFFen la posici6n OFFy desenchufela unidad.

IMPORTANTE:NOutiiice chorros de agua ni liquidos inflamables paralimpiar launidad.

2. Utilice un trapo suavey un cepilio peque_o para limpiar la suciedad y los residuos acumuladosen los

siguientes lugares:

• Rejillas situadasen el lado de la cubierta del motor

(A) (lado opuestodel orificio de Ilenadode aceite)

Inspeeeione / limpie el filtro de aire Siga estos pasospara comprobary limpiar el filtro de aire

del compresor.

1. Conel dep6sito de aire a plena presi6n (interruptor ON

- OFFen posici6n ONy motor parado), sit0e ei interruptor ON- OFFen la posici6n OFF.Desconecteel

cablede alimentaci6n de latoma.

2. Retire la tuercade mariposa (C) y la arandela(D) que sujeta ia tapa delfiitro deaire (E) al cuerpo delfiltro del compresor (F). Retire la tapadel filtro deaire.

3. Retire ei material filtrante (G).

IMPORTANTE:NOutilice el compresor sin el filtro de aire instalado.

4. Si est_sucio, elimine iasuciedad con airecomprimido. Sople tambi6n los residuosdepositados en la tapa del filtro deaire yen el cuerpo del filtro.

• Aletas de refrigeraci6n (B) de la parte superior de la bomba delcompresor deaire

• Aletasde refrigeraci6n(B) de los iateralesde la bomba delcompresor deaire,especialmentelas situadasentre los lateralesdela bombay ia cubierta

• Punto de Ilenadode aceitey zonaadyacentedel cuerpo dela bomba deaire

• Orificio devaciado del cuerpo de labomba deaire

• Pomo reguiadorde presi6n, man6metros,

acoplamiento paraconector r_pidoy v_lvula de seguridad

, ADVERTENCIA

iLa corriente de aire comprimido procedentede lamanguerao del punto de vaciado del depOsito

puede provocar lesiones de los tejidos blandos

.. objetos, con el resultado de lesionesy/o da_os

>_en las partes expuestasde la piel y propulsar

materialesde gravedad.

• NOdirijalacorrientedeairehaciaustedmismonihaciaotras personas.

• Utilicesiempregafasdeseguridadconhomologaci6nANSI Z87.1y proteccioneslaterales.

NOTA:NO utilice disolventes liquidos paralimpiar el material filtrante.

5. Sustituya el filtro de aire en el cuerpo del filtro del compresor.

6. Coloquelatapa del filtro sobre ei material filtrante de aire.Asegure la tapa con la arandelay latuerca de mariposa.

NOTA:Sustituya el elementofiltrante si est_ muy sucio.

¢1D

Espa_ol

Frangais

Cornprobar las v_lvulasde adrnisi6ny escape de la bornba Unavez ala_o, es necesarioinspeccionar algunos

componentes internos del compresor. Pidalea un t6cnico cualificado que realiceesta revisi6n e incluya ia admisi6n de la bombadel compresor deaire y las v_lvulasde escape.

Inspeccione las etiquetas de segufidad Siempre queIo desee,y al menos una vezal afro,examine

todas lasetiquetas delcompresor de aire.Todaselias deben estar en su sitio y ser legibles.Si no fuera el caso, puede conseguir etiquetasde repuestoen los centros de servicio autorizadosy Ilamandoa lalinea de asistencia (800) 743-4115.

Almacenamiento

Alrnacenarnienlo de las herrarnienlasneurn_ticas La Navede trinquete y la herramienta de impacto sedeben

lubricar antes de guardarlas.Consulte la secci6n Lubricaci6n del motor neum6tico durante el Montaje. Debidoa que es necesario que la herramientatenga m_saceitedurante el almacenamiento,hagafuncionar cada unade las herramientasdurante 3 segundosen lugar de 20 segundos

como sedescribe en la secci6n Lubricaci6n del motor

neum6tico.

Alrnacenamienlo del cornpresorde aire Antes de guardar el compresor de aire,asegOresedeseguir

estos pasos:

1. Consultela secci6nMantenimiento y ileve a cabo las operacionesde mantenimiento necesarias.

2. Sit_e elinterruptor ON- OFFen la posici6n OFFy desenchufela unidad.

3. Gire ei pomo decontrol de presi6n haciala izquierda hasta sentir que gira Nbremente.

4. Desconectela herramienta neum_ticao elaccesofio.

5. Tire deia anilla de la v_lvula deseguridad y elimine aire del dep6sito para reducir lapresi6n. Suelte la anilla de la v_lvula de seguridad.

6. Vacietodo el airey el agua deldep6sito abriendo la v_lvula de vaciado a tope, haciala izquierda.

7. Sacudaia unidad adelantey atr_s paraagitar el condensadoa medida que sevacia para limpiar al mismo tiempo el dep6sito.

8. Unavez eliminadael agua,cierre lav_lvula de vaciado girando a tope ala derecha.

9. Protejael cableel6ctrico y la manguera de aire (pot ejemplo, evite que sepuedan pisar).

10. AImaceneeicompresor de aire en unespacio interior limpio y seco.

o €

==,=e

20 www.bru|epower.corn

Resoluci6ndeProblemas

Antesde Ilamar

Si tiene alg0n problemacon el funcionamiento del compresor de aire, Ilamea la linea de asistencia (800) 743-4115. Tengapreparadoslos n0merosde modelo, revision y serie,que figuran enla etiqueta de datos.

Tabla deresoluci6nde problemasde las

herramientasneum_ticas

PROBLEIVlO

Raga funcionar las herramienlas lenlamenle o no

funcionar_n.

La herramienlaexpulsa humedad.

Impactolenlo o ausencia de impacto.

Raceimpaclo rdpidamenle pete no retira los pernos.

No hate impacto.

ACCION

1. La herramienta no est_aceitada.

2. Hay arenilia o carbonilla en la herramienta.

3. BajapresiOnde aire.

4. Hay unafuga enla manguerade aire.

5. Descensode la presiOn.

6. DJabesde rotor desgastadas.

7. Desgastede las bolasde rodamiento.

1. Hay aguaen eltanque.

2. Hay aguaen lasmangueras de aire.

1. Faltade lubricaciOn.

2. El reguiador de la herramienta est_ en la posiciOnincorrecta.

3. Elvalor especificado delregulador en linea es demasiadobajo.

1. Desgastedel mecanismo de impacto.

1. Ruptura dei mecanismo de impacto.

CAUSA

Lubrique la herramienta.

Limpie la herramientacon aceiteparala herramienta neum_tica, solvente para carbonilla o una mezclaequitativade aceitepara motor SAE10 y queroseno.

3A.

Ajuste el regulador de aire de la herramienta al valor m_ximo.

Ajuste el regulador del compresor alvalor m_ximo de PSi dela herramienta.

Aprietey sellelos acoplamientos para manguera.

5A.

Aseg0resede quela manguerade aire seadeltama_o adecuado.

No utilice m01tiplesmangueras conectadascon los acoplamientosde conexiOnr_pida. Conectedirectamente las manguerasjuntas.

Reemplacelas _labesde rotor.

Retire e inspeccione quelas bolas no estOnoxidadas,ni presentensuciedad y arenilla,o que ia pista no est6 desgastada.Reemplaceo limpie y engrasede nuevo lasbolas.

Dreneel tanque.Engrase la herramientay h_galafuncionar hasta que no seobserve m_s agua.

2A.

Instale unfiltro de agua.

Instale unsecador de aire.

Lubrique el motor neum_ticoy el mecanismo de impacto.

Ajuste ei regulador de la herramientaal valor m_ximo.

Ajuste el regulador de la alimentaciOnde aire para incrementar la presiOn.

1A.

Reemplacelos componentesdesgastados del mecanismo de impacto.

Devuelvala Ilavede impacto parasu reparaciOn.

1A.

Reemplacelos componentes rotosdel mecanismo de impacto.

Devuelvala Ilavede impacto parasu reparaciOn.

€ID m=

Espa_ol

Frangais

Tablade resoluci6ndeproblernasdel compresordeaire

PROBLEM0

Excesode presi6neneldep6sito- la v_lvuladeseguridadseactiva.

P_rdidasdeaire

Golpeteo

ACCION

El presostato no para el motor cuando el

compresor alcanzala presi6n de "corte" o _sta es demasiadoelevada.

1. Acoplamiento paraconector r_,pidoroto o suelto.

Elasiento de lavb,lvula deretenci6n estb,

sucio o da_ado.

Lav6,1vulade descarga del presostato

est,, da_ada.

Eldep6sito de aire est,,da_ado.

Hay unafuga en Jajunta.

El regulador estb,da_ado.

LavbJvulade seguridad estb,sucia o da_ada.

CAUSA

Sit_e el interruptor ON- OFFen la posici6n OFF.Si

la unidad no se para,p6ngase en contacto con un

t6cnico cualificado.

Apriete laacophmiento para conector r_pido

en los que pueda escucharsela fuga deaire. Gamblelos acoplamiento.

P6ngaseen contacto con un t_cnico cualificado.

Cambieeldep6sitodeaire.NOREPAREEL DEPOSITO.

P6ngaseen cualificado.

Accione lav6Jvulade seguridad manualmente tirando de laanilla. Si persiste la fuga en la v6Jvula, deber_,reemplazarlaen unservicio t6cnico

autorizado.

contacto con un t_cnico

¢@

22 www.brutepower.corn

PROBLEMO ACCION

CAUSA

El compresorno surninistraaire suficiente para accionarlos

accesorJos

Elmotornofunciona

Uso excesivamenteprolongado del aire.

La capacidad del compresor es insuficiente para generarei caudal de aire

necesario.

3. La manguera est,, perforada.

4. La v6Jvulade retenci6n est,,obstruida. Hay unafuga deaire.

5. El filtro de entrada de aire est,, obstruido.

1. Se haactivado el interruptor de protecci6n contra sobrecargas del motor.

2. La presi6n del dep6sito es superior a la presi6n de "arranque".

3. Las conexiones el_ctricas est_,nfiojas.

4. El motor o el condensador de arranque puede estar da_ado.

5. La v_Jvuh de descargade presi6n del presostato no ha descargadola presi6n.

6. Fusiblefundido, interruptor activado.

Reduzcala cantidad de aire utilizada.

Compruebe los requisitos del accesorio. Si superan los SCFMo lapresi6n que suministra el compresor, necesitar_,unaunidad de mayor capacidad.

Inspecci6nelay c6,mbielasi es necesario.

Retirey limpie o cambie la v6Jvulade retenci6n.

5. Limpie o cambie elfiltro de entrada deaire.

1. Dejeenffiar el motor durante 15 minutos. Pulse RESET(rearme) para rearmar el interruptor de sobrecarga.

2. El motor se pondr_,en marcha

autom_,ticamentecuando la presi6n del dep6sito caiga por debajo del ajuste de

presi6n de "arranque".

3. Revisela conexi6n de los cables enel interior del presostato yen lazona del cuadro de

terminales.

4. Hagaque unt6cnico cualificado revisela

unidad.

Elimine la presi6nsituando el interruptor de encendido en la posici6n OFF. Si la v6Jvulade descarga de presi6n no se abre, p6ngaseen

contacto con un t6cnico cualificado.

6A.

Compruebeel cuadrode fusiblesy cambie el fusible fundido. Rearme el disyuntor. No utilice

unfusible o disyuntor de mayor capacidad que

la especificadapara elcircuito derivado.

Compruebesi ei fusible es correcto. Utilice un fusible con retardo.

Compruebesi la tensi6n es insuficiente y/o si se utilizancables prolongadoresinadecuados.

Desconecteei restode las cargas ei_ctricas dei circuito utilizado por eicompresor deaire 0 dedique uncircuito bifurcado paraei compresor deaire.

Espa_ol

Frangais

Giosario

La familiarizaci6n con los siguientes t6rminos le ayudar_a comprender y utilizar mejor el compresor deaire:

Aisladores antivibraci6n - Cuando se instalan,minimizan las vibraciones que produce elcompresor de aire. Camisa de fundiei6n - Cilindro fino de hierro situado dentro

de la cabezadel cilindro que produce una superficie de mayor durezaentre las paredesde aluminio delcilindro y los segmentos de acero delpist6n, prolongando asi la vida 0til dei compresor.

Capa¢idad del dep6sito de aire - Volumen de aire almacenadoen el dep6sito y disponible para un uso inmediato. Un tanquede gran capacidadpermite utilizar de

forma intermitente un herramientaneum_ticacon un requisito de salida deaire superior a la capacidad nominal

del compresor. CFIVlo SCFIVl(StandardCubic Feetper Minute - Pies

c0bicos pot minuto). SCFMes el volumen de aire, en pies c0bicos, que puede bombearel compresor pot minuto auna presi6n detrabajo concreta. Enestemanual, se utilizael

t6rmino CFM. Conlrol de presi6n - Dispositivo utilizadoparaajustar la

salidade presi6n delcompresor de aire.Tambi6n se denomina regulador.El reguiador de presi6n seajusta para suministrar lapresi6n (en psi) que necesitacadaherramienta neum_tica. El ajuste se puedevet en el man6metro de presi6n desalida.

Corriente alterna (CA)-Tensi6n que aumenta hastaun valor positivo m_ximo (+), vueivea cero, contin0a hastaun valor negativo m_ximo (-) y Negade nuevoa cero.Este ciclo se repite60 vecespot segundo en el caso dela corriente

alternade 60 hercios. Disyuntor- Interruptor t6rmico que abreun circuito cuando

Io atraviesademasiadacorriente. El motor del compresor de aire cuenta con uno deestos dispositivos deprotecci6n

rearmabies. Dosetapas - Un compresor deaire dedos etapassiempre

consta deal menos dos cilindros, uno de baja presi6n (LP) y mayor tama_o y otto de alta presi6n (HP) y menor tama_o. Cuandoel pist6n LP baja, el aire entra a presi6n atmosf6rica. Durante la carrera ascendente,el pist6n LPdescarga elaire a

trav6s deun enfriador intermedioy Io introduce enel cilindro

HPdurante su carreradescendente.Durante la carrera ascendentedel pist6n HP,el aire se descargaen el dep6sito.

Se recomienda el usode compresores de aire dedos etapas cuando las herramientasse utiNzandeforma continua.

GFCI- Interruptor de corriente de falio de conexi6n a tierra. Dispositivo que detecta un fiujo decorriente en iagama de los miliamperios en uncircuito el6ctrico deconexi6n a tierra

y activa un tel6 para abrir amosconductores de la linea.

Homologaci6nASME- Indicaque el recipientede presi6n (depOsitode aire) y los componentes relacionadosse han fabricado, probadoe inspeccionadoconforme alas especificacionesde laAmerican Societeyof Mechanical Engineers(Sociedad americanade ingenierosmec_nicos).

IVlan6metrodel dep6sito - Dispositivo que indica lapresiOn de aire del dep6sito en psi.

Presi6n de arranque - A medida quese utilizaei aire dei dep6sito de aire, lapresi6n de 6ste se reduce.Cuandose alcanzaun nivel minimo determinado, el presostato Io detectay activa el motor del compresor paravolver a Nenar el dep6sito. Ei nivel en el cual se poneen marchael motor se denomina presi6n de arranque.

Presi6n de parada - Cuandoel compresor funciona, produce aireque se almacenaen el dep6sito. Sino se utiiiza el aire, la presi6n seacumula en el dep6sito. Elpresostato detectala alta presi6n y, cuandose alcanzaun nivelm_ximo determinado, detieneel motor del compresor. El nivelen el cual se para ei motor sedenomina presi6n de parada.

psi -libras pot pulgadacuadrada. Medidade la presi6n de aire que suministra el sistema de aire comprimido.

Salida de aire - Combinaci6nde psi y CFM.La salidade aire necesariapara utilizar una herramienta o un accesoriose indica como "'n_mero' (S)CFMa 'n_mero' psi". Pot ejemplo "4,9 CFMa 90 psi". Lacombinaci6n de estos valores determina la capacidad del compresor de aire necesario.

Toma doble - Dostomas de 120 V CAunidasentre si. Similares alas tomas deuso dom6stico.

Tierra - Conexi6nvoluntaria o accidental entre un circuito el6ctrico y iatierra o alg0n cuerpo conductor que act0e

como la tierra. Una etapa - Loscompresores de aire de una etapaconstan

de uno o varios cilindros que toman aire en sucarrera descendentey Iocomprimen enel dep6sito de aire ensu

carrera ascendente. V_lvulade seguridad ASIVlE- Dispositivo de protecci6n que

libera autom_ticamente aire del dep6sito si la presi6n de6ste supera unvalor m_ximo predeterminado.

24 www.brutepower.com

Fechade entradaen vigor: 1de marza de2008; sustituye a todas las garantias sin fecha y alas defecha anterior al 1 de marzade 2008

GARANT[A L[IVlITADA

Briggs & Stratton Power Products Group, LLC reparar_o sustituir_ sin cargo alguno cualquier componente del compresor de aire que presente defectos de materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los t_rminos deesta garantia correr_n acargo del comprador. El periodo de vigencia y las condiciones deesta garantia son los quese estipulan a continuaciOn. Para obtener servicio engarantia, Iocalice el distribuidor de servicio autorizado m_sproximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.COM.

NO EXISTENINGUNA OTRAGARANTIAEXPLiOITA.LAS GARANTIASIMPLIOITAS,INOLUIDASLAS DE OOMEROIABILIDAD0 IDONEIDADPARA UNFIN CONORETO,SELIMITAN A UNANO A PARTIRDELA FEOHADECOMPRA0 AL LIMITE DETIEMPO PERMITIDOPOR LA LEY.QUEDANEXCLUlDAS TODASLAS GARANTIASIMPLICITAS QUEDAEXCLUIDALA RESPONSABILIDADPORDANOSSECUNDARIOSY DERIVADOSHASTAEL LIMITE

PERMITIDOPOR LA LEY.Algunos paises o estados no permiten limitar la duraci0n de una garantia implicita ni excluir o limitar los dafios secundarios y derivados. Por tanto, es posible quelas limitaciones y exclusiones mencionadas no sean aplicables en su caso. Estagarantia le otorga determinados derechos legales yes posible quetenga otros derechos que pueden variar de un pals o estado a otro.

El compresot de aire Herrarnientas neum_ticas

Uso del consurnidor 1 a_o 90 dias Uso comercial 90 dias nmguno

El periodo de garantia comienza en lafecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado anteriormente. "Uso del consumidor" significa uso dom_stico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de generaciOnde ingresos o alquiler. Unavez queel equipo sehaya usado confines comerciales, se considerar_ como equipo de uso comercial a efectos de esta garantia.

NO ES NEOESARIOREGISTRARLA GARANTIAPARAOBTENERSERVIOlODEBRIGGS& STRATTONPRODUCTS.GUARDESU REOIBODE OOMPRA. SI NO

APORTALA PRUEBADELA FECHADECOMPRAINICIAL ENEL MOMENTO DE SOLICITAREL SERVICIOEN GARANTIA, SE UTILIZARALA FECHADE

FABRICACIONDEL PRODUCTOPARADETERMINAREL PERIODODEGARANTIA.

Esperamos que disfrute de nuestra garantia y le pedimos disculpas por las molestias causadas. Cualquierdistribuidor de servicio autorizado puede Ilevar a cabo reparaciones engarantia. La mayoria de lasreparaciones engarantia segestionan normalmente, pero algunas veces la solicitud de servicio en garantia puede no ser procedente. Por ejemplo, la garantia no ser_v_lida si el equipo presenta dafios debidos al real uso, la falta de mantenimiento, el transporte, la manipulaciOn,el almacenamiento o lainstalaciOn inadecuados. De manerasimilar, la garantia quedar_ anuladasi se ha borrado la fecha de fabricaciOno el namero de serie del compresor de aire, o si el equipo ha sido alterado o modificado. Durante el periodo de garantia, el distribuidor de servicio autorizado podr_ repararo sustituir, a su libre elecciOn,cualquier piezaque, previa inspecciOn,sea defectuosa encondiciones normales de usoy servicio. Estagarantia no cubre las reparaciones y los equipos que se detallan acontinuaciOn:

IDesgastenormal: AI igual quecualquier otro aparato mec_nico, los equipos de uso en exteriores necesitan piezasy mantenimiento periOdicospara

funcionar correctamente. Estagarantia no cubre las reparaciones cuando el uso normal hayaagotado la vida _til de unapieza concreta del equipo.

[nstalaci6n y mantenimiento: Estagarantia no cubre los equipos ni las piezascuya instalaciOn sea incorrecta o no hayasido autorizada, ni aquellos quehayan sido objeto de cualquier tipo de alteraciOn,real uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparaciOno

almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamentea sufuncionamiento y su fiabilidad. La garantia no cubre el

mantenimiento normal, como los filtros de aire, los reglajes, etc.

Otras ex¢lusiones: Estagarantia excluye los elementos sujetos a desgaste, como lasjuntas, las juntas t0ricas, etc. Tambi_n excluye los compresores

de aire que hayanfuncionado sin aceite 0 que hayan sufrido dafios derivados de lacongelaci0n del aguade los dep0sitos. El compresor de aire s010

queda cubierto por la garantia si se utiliza deforma no continua y no debe utilizarse continuadamente. Los accesorios, como mangueras 0 herramientas neum_ticas suministradas con el compresor, quedanexcluidos de la garantia del producto. Esta garantiaexcluye los fallos debidos a hechosfortuitos y a otros acontecimientos defuerza mayor queescapan al control delfabricante. 207009s,Rev.-,3/11/2008

o ¢I#

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, Wl, EE.UU.

Espafiol

Frangais

Cornpresordeaire

Especificacionesdei producto

Compresor deaire

FrecuenciaCA: ............................. 60 Hz

TensiOnnominal CA: ........... 120 voltios, monof_sica

Tipo debomba: . .Transmisi0ndirecta lubficada por aceite

Lubricante: ............. SAE5W50 o 85W145 SintOtico

Capacidadde aceite: ............. 298.7 ml (10.1 onzas)

Salida de aire:

A40 psi ............................... 5,1 OFM

A90 psi ............................... 4,2 OFM

Valor de presi0nde arranque:........... 95 psi (6,5 bar)

Valor de presi0nde parada: ........... 125 psi (8,7 bar)

Oapacidaddel dep0sito: ............ 56.81 (15 galones)

Tipo dedep0sito: ........................... Vertical

Tama_orecomendado de la manguerade aire: .14 mm (3/8") dediAmetro interior

Acoplamientos de aire: .......... NPTde 1/4 depulgada

Tipo deacoplamientos para conector r_pido: ........ I/M

Margen detemperatura

de funcionamiento: ........... 5°0 a35°0 (40°Fa 95°F)

Herramientasneum ticas

Herrarnientade impacto neurn_tica

Accionamiento en _ngulo recto ...... 12,7 mm (1/2 pulg.)

Velocidadlibre .......................... 7.000 RPM

Parm_ximo .......................... 230 libras-pie

Consumode aire pos1 .............. 6,2 CFMa 90 PSi

Consumode aire pos4 .............. 9,5 CFMa 90 PSi

Llave de trinquete neurn_tica

Accionamiento en _ngulo recto ....... 9,5 mm (3/8 pulg.)

Velocidadlibre ........................... 150 RPM

Parm_ximo ........................... 45 libras-pie

Consumode aire ................... 6,2 CFMa 90 PSi

Estecompresor est,. clasificado y certificado conforme alas normas CSA(CanadianStandards Association) C22.2; UL (Underwriters

Laboratories) 1450 (Compresores deaire, bombas devacio y equipos de pintura accionados por motor); ISO (International Standards

Organization) 1217 (Compresores de desplazamiento- Pruebas deaceptaciOn); ISO (International Standards Organization) 3744 (AcQstica-

Determinaci6n de los nivelesde sonido de lasfuentes de sonido que utifizan presi6n de sonido).

26 (880) 743-4115 BRIGGSandSTRATTON.COIVl

Briggs& StrattonPowerProductsGroup,LLC

900N. Parkway

Jefferson,Wisconsin,53549 U.S.A.

Briggs & Stratton Brute 074005 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
