Briggs & Stratton 6840-0 Install Manual [en, fr, es]

Standby Generator Oil Sump Warmer Accessory Kit

Not for

Reproduction

Installation Instructions
Instrucciones de instalación
Instructions d’installation

© Briggs & Stratton. All rights reserved. 80102275

Revision A

Important Safety Instructions

Not for

Reproduction

SAVE THESE INSTRUCTIONS - This manual contains
important instructions that must be read, understood,
and obeyed during installation of generator kits and/or
accessories.

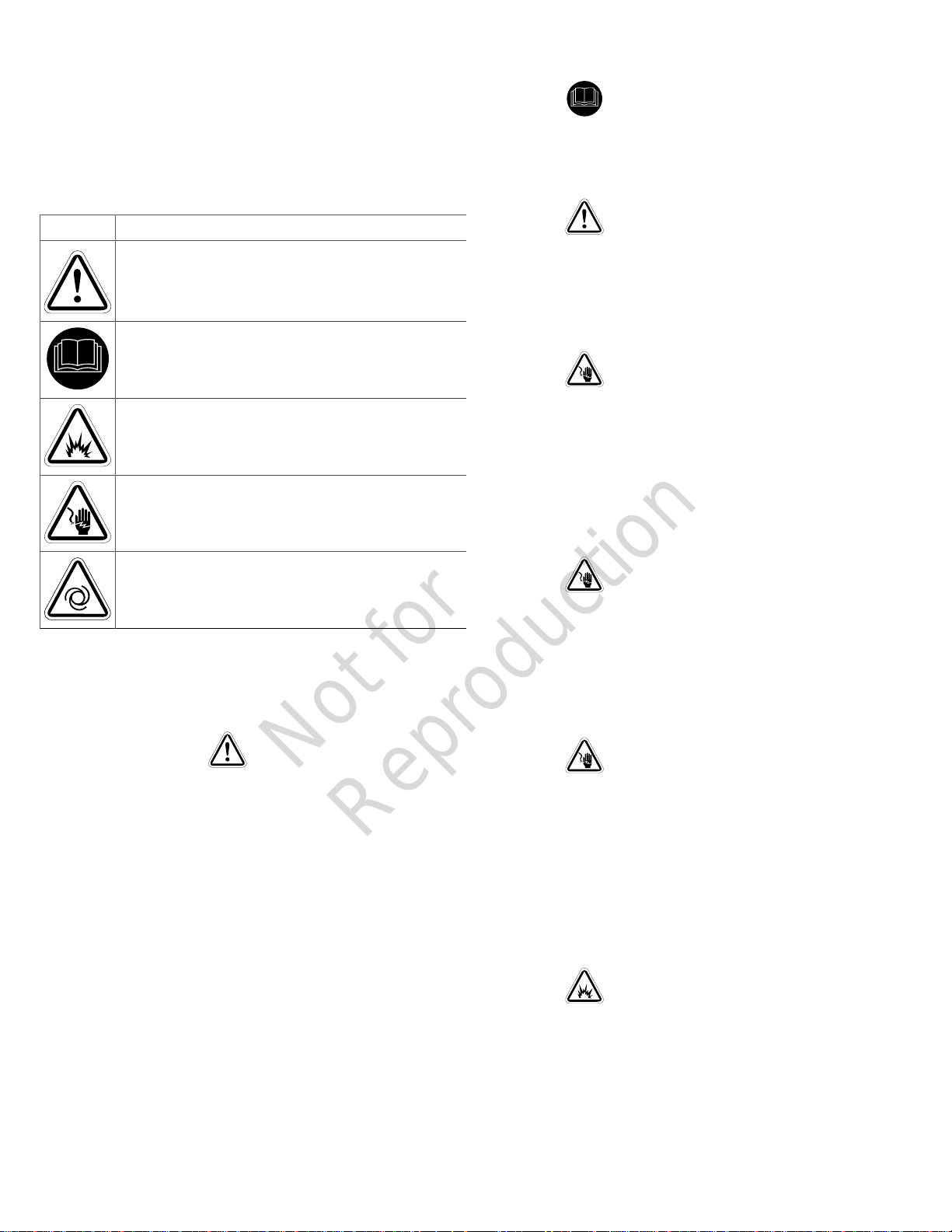

Safety Symbols and Meanings

Symbol Meaning

Safety alert symbol shows a possiblepersonal injury hazard.

Read Manual. Failure to obey warnings, instructions,
installation manual, andOperator’sManual could result in
death or serious injury.

Explosion

Electric Shock

Safety Messages

WARNING

Failure to read and obey the operator’s manual, all warnings,
and operating instructions could result in death or serious
injury.

WARNING

This product contains lead and lead compounds,
known to the state of California to cause birth defects
or other reproductive harm. Wash your hands after
handling this product. Cancer and Reproductive Harm ­www.P65Warnings.ca.gov.

WARNING

Generator and utility voltage could cause electrical shock or
burn resulting in death or serious injury.

• Installation must be performed by a licensed
professional.

• Disconnect all sources of electricity before installing or
servicing equipment.

• Ground system before applying power.

Auto-start

Safety Alert Symbol and Signal
Words

The safety alert symbol identifies safety information
about hazards that could result in personal injury. A signal
word (DANGER, WARNING, or CAUTION) is used to
indicate the likelihood and the potential severity of injury. In
addition, a hazard symbol is used to represent the type of
hazard.

DANGER indicates a hazard which, if not avoided, will result
in death or serious injury.

WARNING indicates a hazard which, if not avoided, could
result in death or serious injury.

CAUTION indicates a hazard which, if not avoided, could
result in minor or moderate injury.

NOTICE indicates information considered important but not
hazard-related.

WARNING

Hazardous Voltage - Installing low and high voltage wire in
same conduit could cause electric shock or burns, resulting in
death or serious injury.

• Do not run low and high voltage wire in the same
conduit unless the insulation rating on ALL wiring is
rated for 600V. See NFPA 70 for more information.

WARNING

A battery presents a risk of high short circuit current.

• Remove watches, rings, or other metal objects.

• Use tools having insulated handles.

• Disconnect charging source prior to connecting or
disconnecting battery terminals.

• Do not lay tools or metal parts on top of batteries.

• Disconnect the negative (-) cable at the battery during
installation and maintenance.

WARNING

Storage batteries give off explosive hydrogen gas during
recharging. Slightest spark could ignite hydrogen and cause
explosion, resulting in death or serious injury.

• DO NOT dispose of battery in a fire. Recycle battery.

• DO NOT allow any open flame, spark, heat, or lit
cigarette during and for several minutes after charging a
battery.

2 BRIGGSandSTRATTON.COM

WARNING

Not for

Reproduction

With the battery connected, the generator may crank and
start without warning resulting in death or serious injury.

• Before servicing, stop the generator and disconnect the
negative (-) cable at the battery.

WARNING

With the battery connected, the generator may crank and
start without warning resulting in death or serious injury.

• Do not connect the negative (-) cable at the battery until
the installation is complete.

Equipment Description

This oil sump warmer is designed to keep your oil
sumpreservoir, at the bottom of the engine, warm during the
cold winter months. Along with keeping your oil sump warm in
cold climates, it can reduce wear and protect the engine from
cold weather damage.

1

Installation

Only current licensed electrical professionalsare
qualified to dosystem installations. Installations must
obeyallrelatedcodes, industry standards and regulations.
The equipment warranty is VOID unless the system is
installed by licensed electricalprofessionals.

Assemble the Oil Sump Warmer

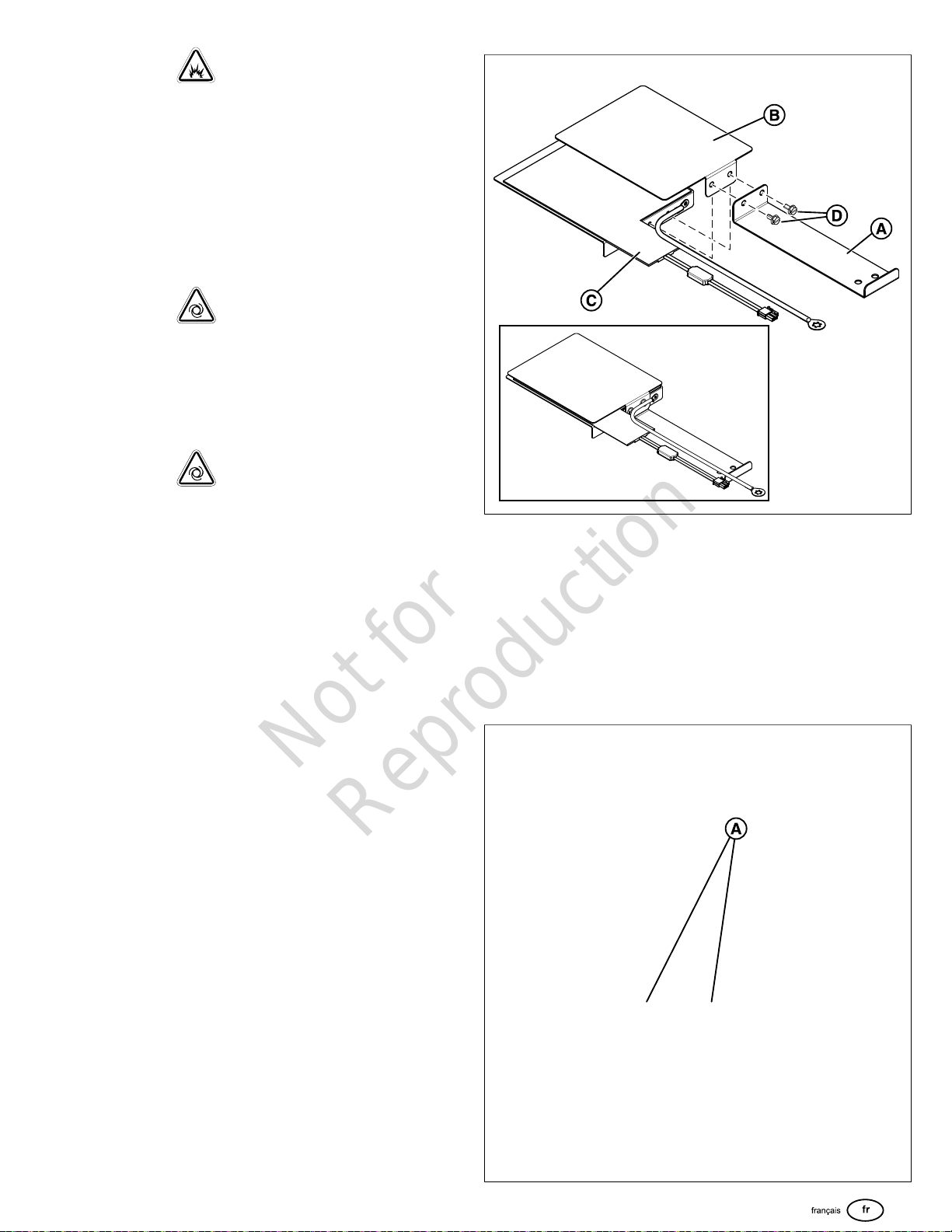

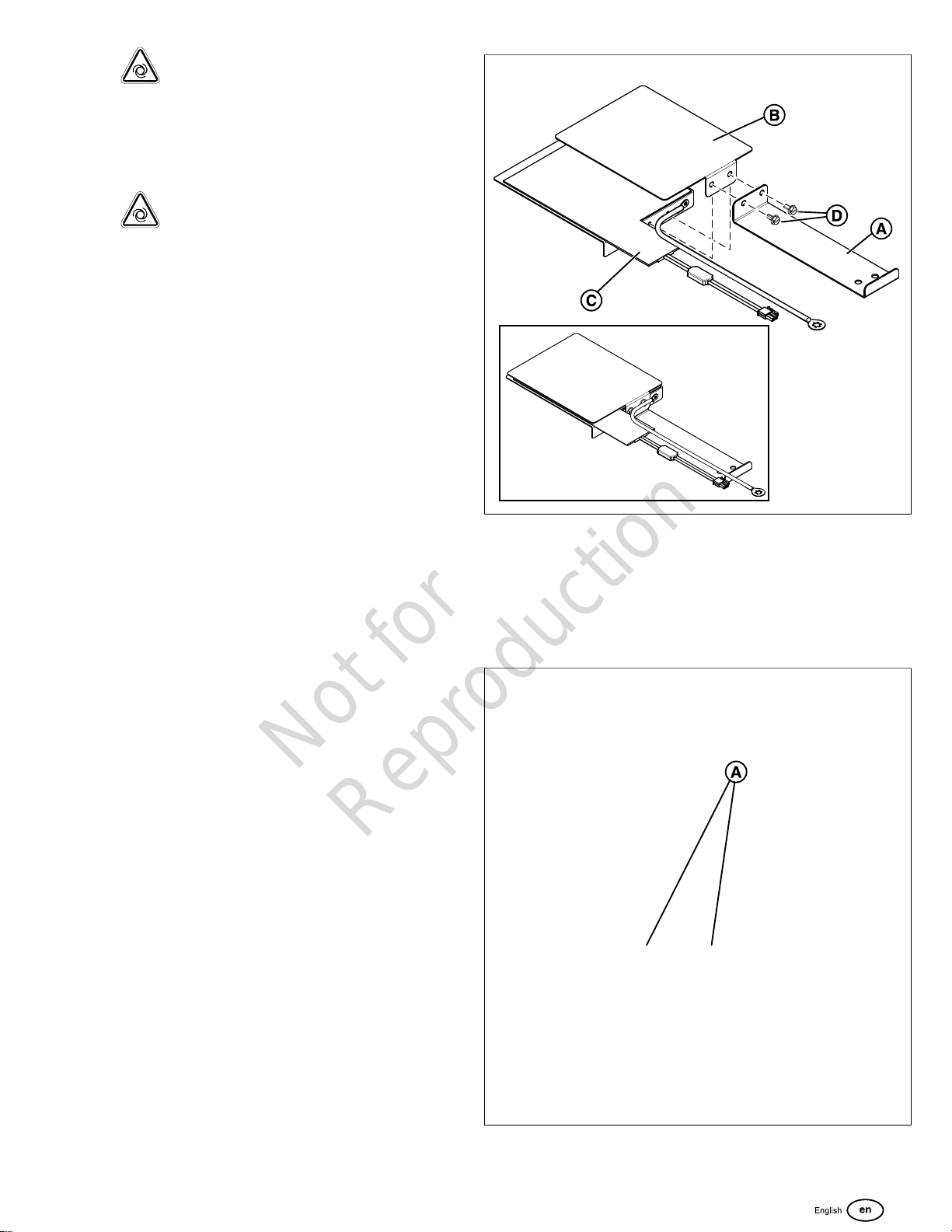

Assemble the oil sump warmer. Attach the guide bracket (A,
Figure 1)and warmer plate (B) to the warmer assembly (C)
with fasteners (D).

Install Oil Sump Warmer

1. Push the Prime Mover Disconnect (PMD) Switch on the
back of the generator to the “OFF” (0) position.

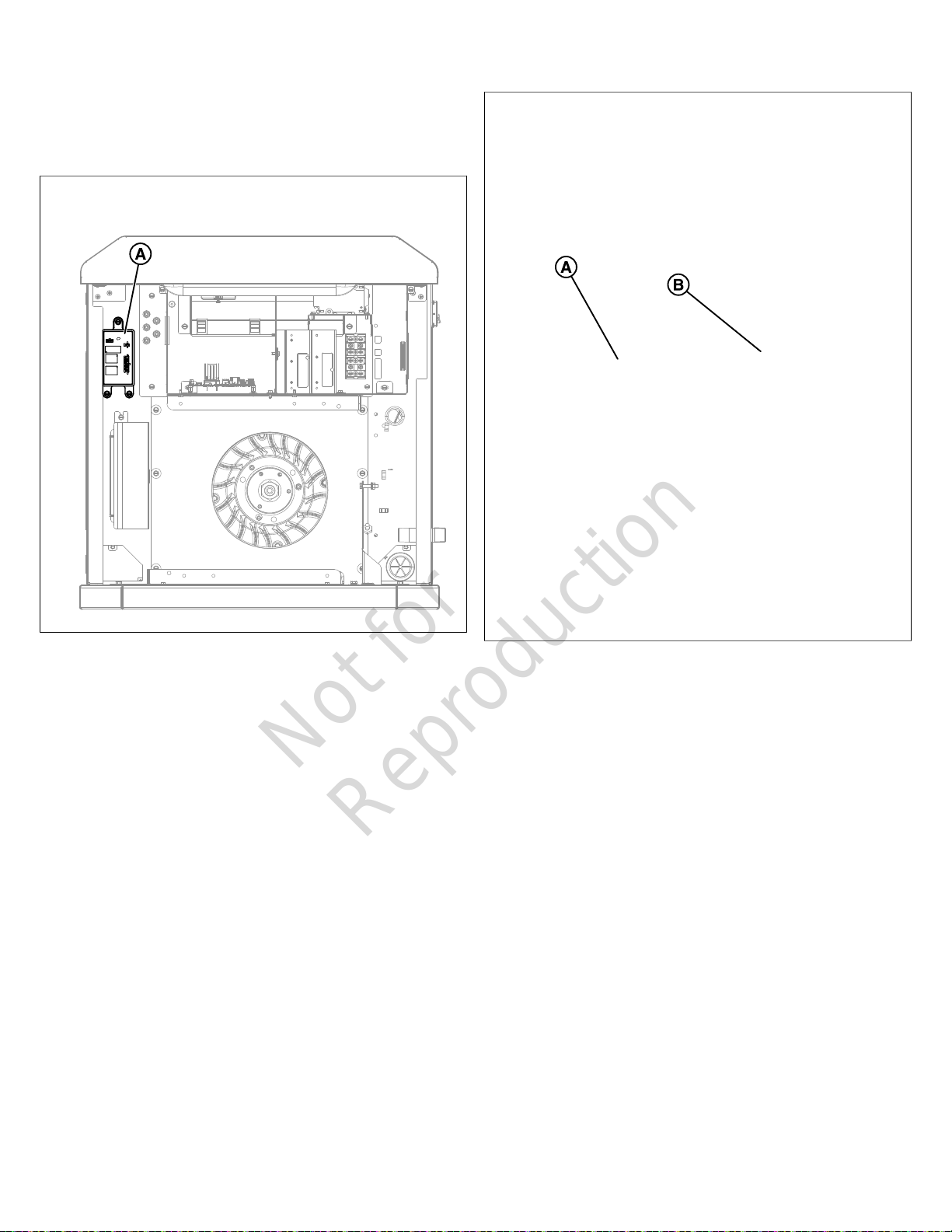

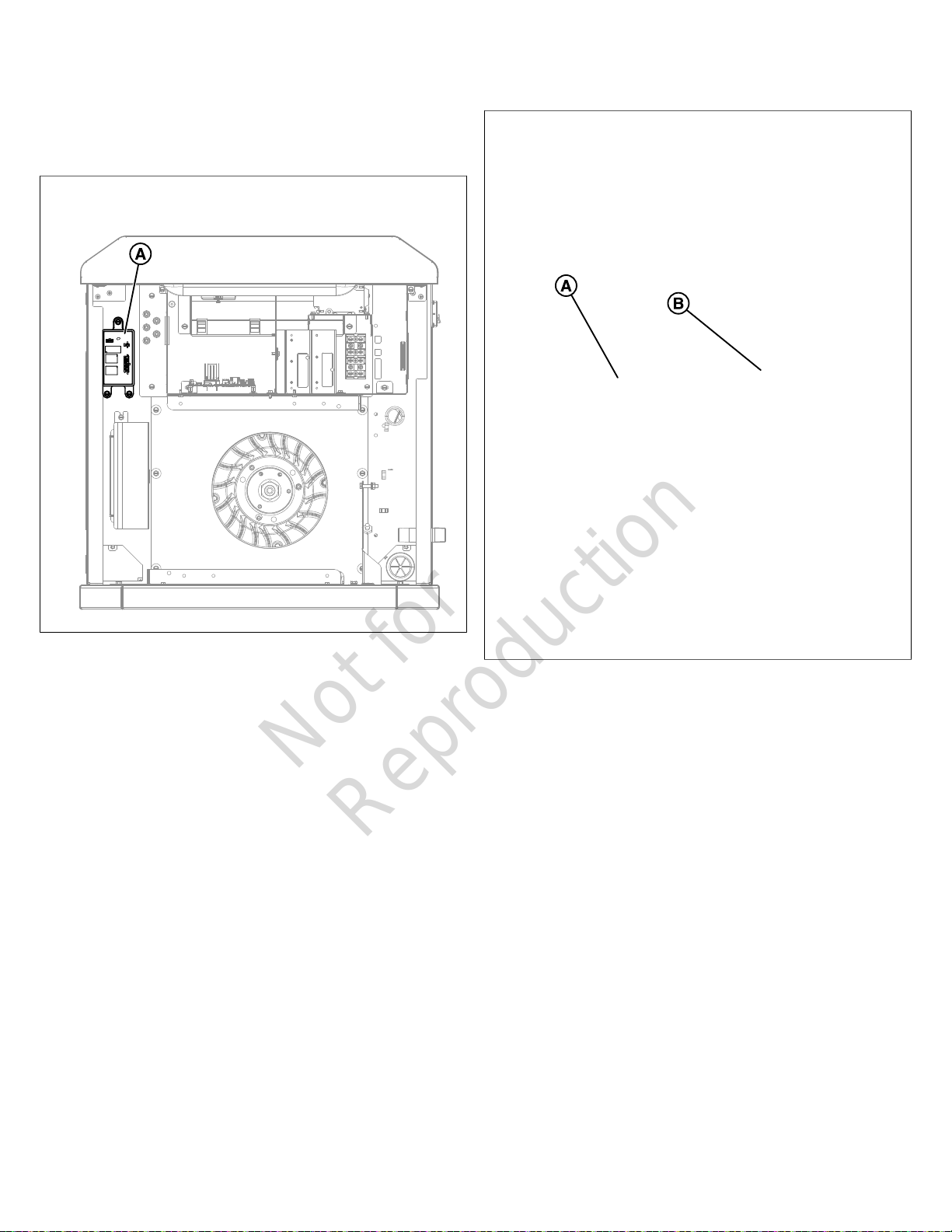

2. Remove the N1 and N2 fuses (A, Figure 2) from the
Transfer Switch toremove utility power to the generator.

2

3. Unlock and open the roof as described in the Access
Panels section of the Installation/Operation manual.

3

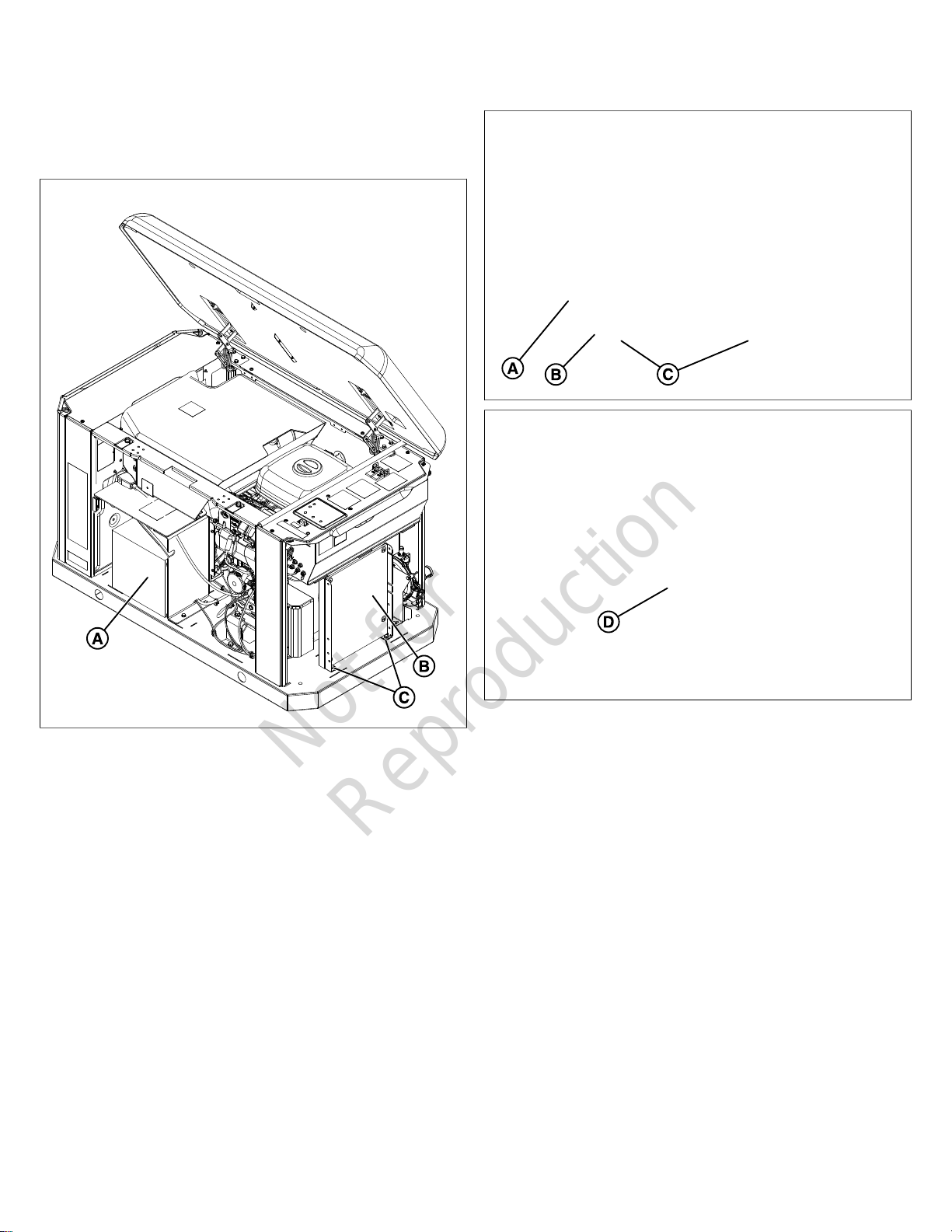

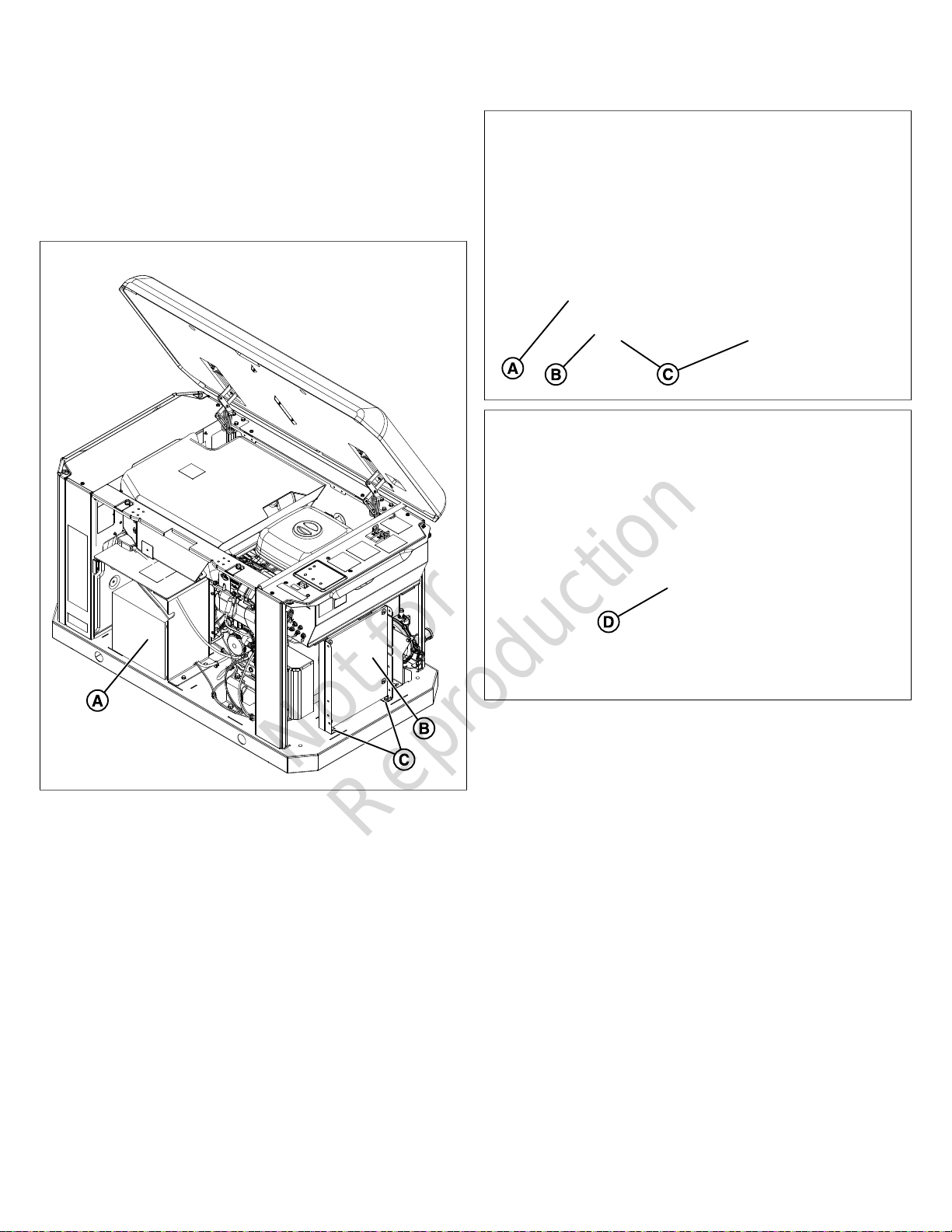

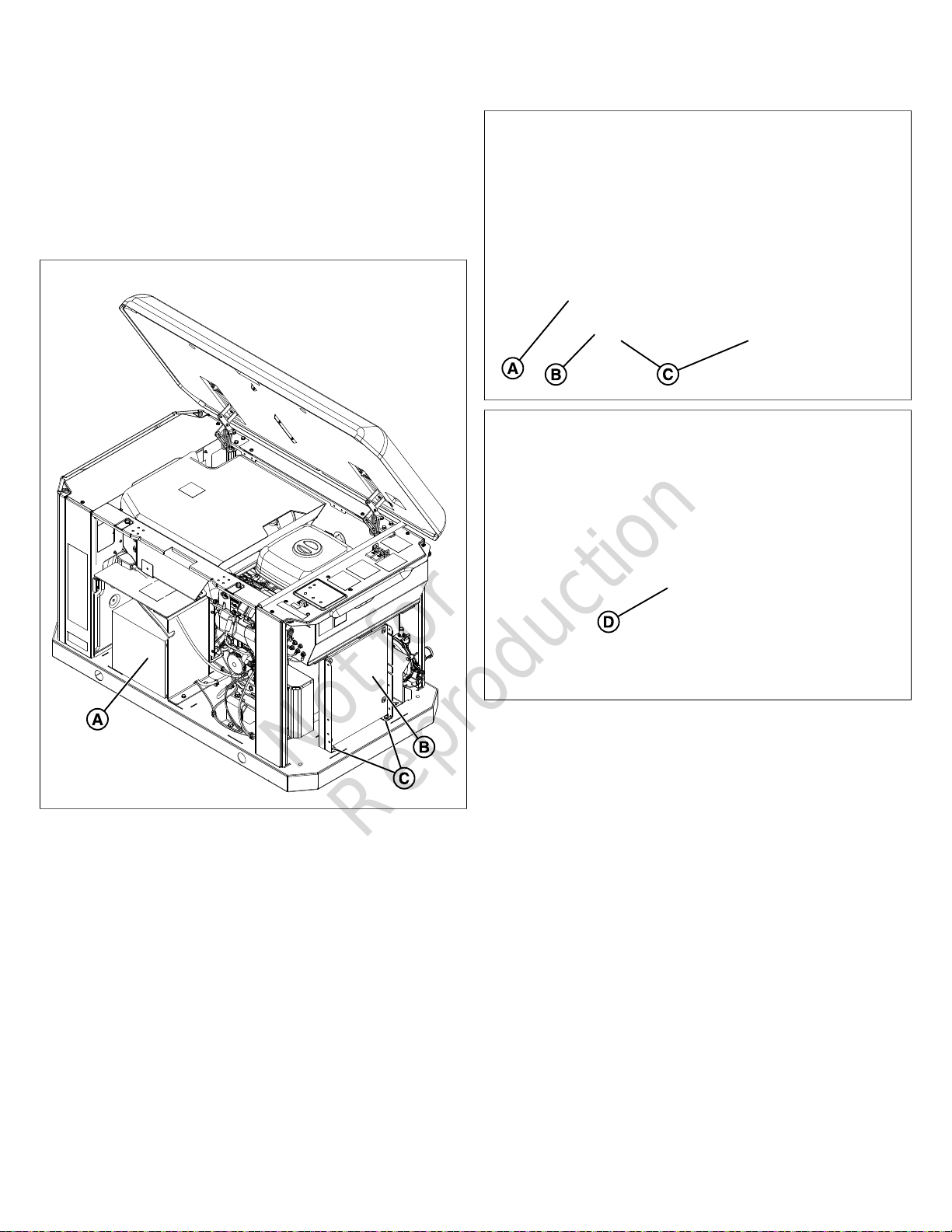

4. Remove the front panel and the side panel (control panel

Not for

Reproduction

end) of the generator(Figure 3).

5. Disconnect the negative (-) cable at the battery(A, Figure

3).

6. Remove the sound barrier panel (B, Figure 3) by
removing fasteners (C).

3

7. Remove the access panel (B, Figure 4) from the engine
intake panel (A) by removing the fasteners (C) to reveal
the cutaway (D, Figure 5).

4

5

4 BRIGGSandSTRATTON.COM

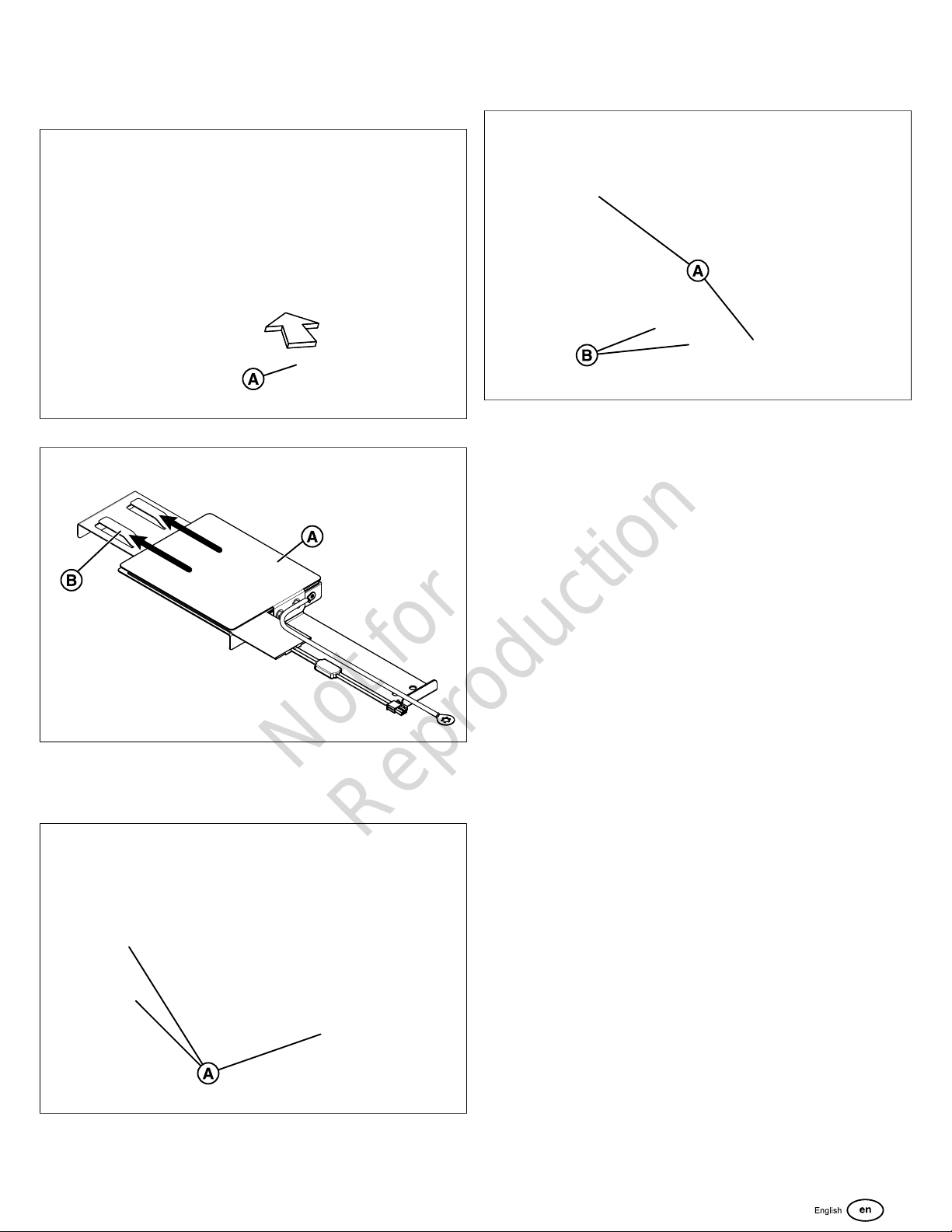

8. Insert the oil sump warmer (A, Figure 6) into the cutaway.

Not for

Reproduction

The oil sump warmer(A, Figure 7)must go between the
ramps of the heater mount bracket (B, Figure 7) and the
engine.

6

7

10. Attach the ground wire (A, Figure 9)and the oil sump
warmer guide bracket to the base of the generator with
fasteners (B).

9

9. Push the oil sump warmer until the two holes in the oil
sump warmer guide bracket line up with the two holes in
the base of the generator(A, Figure 8).

8

5

11. If the generator is not equipped with another cold

Not for

Reproduction

weather kit such as an oil, battery or fuel regulator
warmer, connect theoil sump warmer directly to the relay
board using theoil sump warmer harnessthat is included
with the kit.

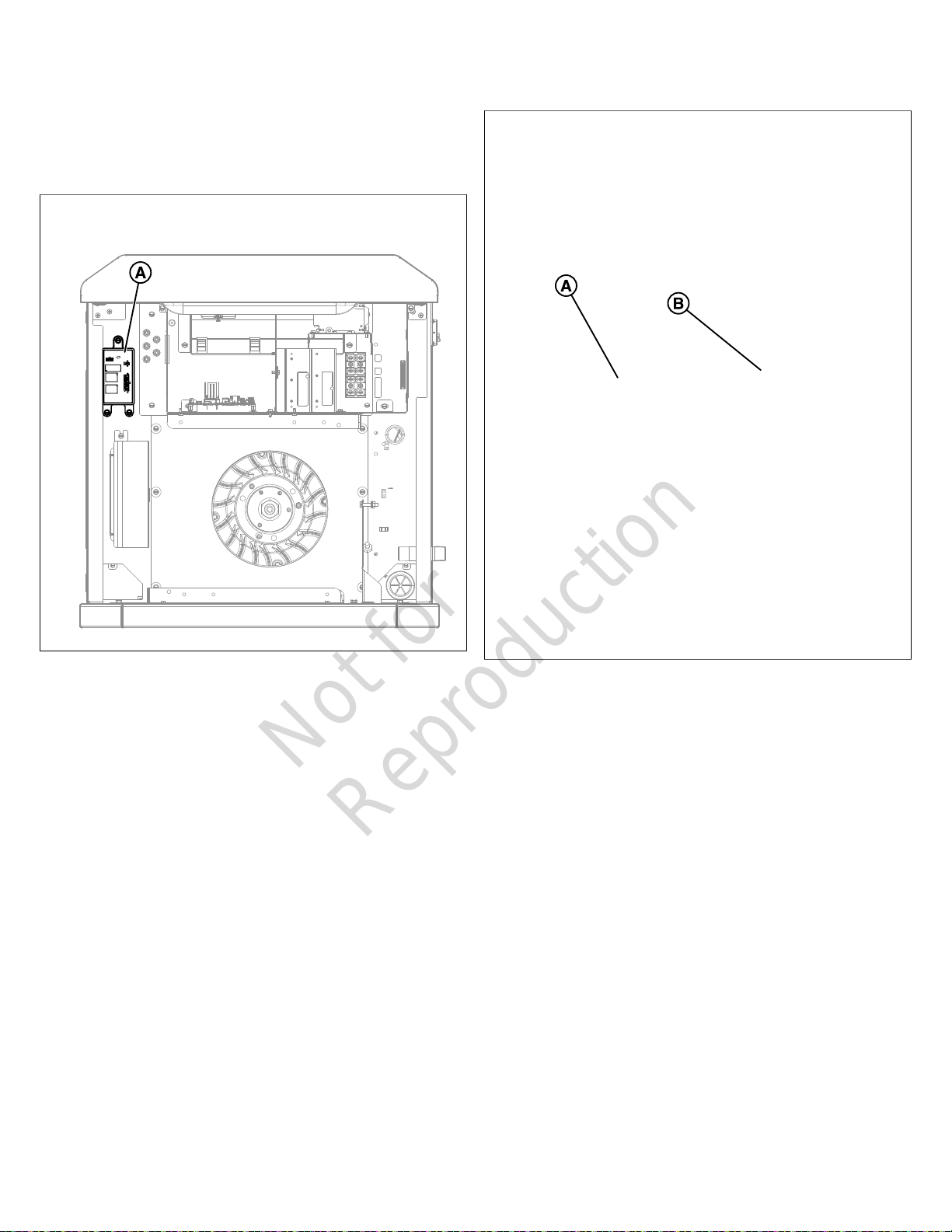

a. Locate the relay board (A Figure 10).

10

b. Route the3-pin plug on the oil sump warmer

harness(A, Figure 11) through the opening (B).

11

6 BRIGGSandSTRATTON.COM

c. Connect the 3-pin plug on the oil sump warmer

Not for

Reproduction

harness (A, Figure 12) directly into the 3-pin socket
on the generator's relay board (B).

12

d. Connect the oil sump warmer plug (B, Figure 13) to

theoil sump warmer harness socket (A).

13

7

12. If the generator is equipped withanother cold weather

Not for

Reproduction

kit, such as a battery warmer or a fuel regulator warmer,
use the jumper wire harness that was included with that
previously installed kit.

a. Connect the jumper wire harness plug (B, Figure 14)

intotheexisting wire harnesssocket (A).

b. Connect the oil sump warmer plug (D) into the

socket of the short end of the jumper wire harness
(C).

14

13. Secure excess harness wire with cable ties (A, Figure

15) and (A, Figure 16).

NOTICE: Do not keep open sockets and plugs on the base
of the generator.Use cable ties to keep them away from
pooling water or snow than can collect on the base of the
generator.

NOTICE: Do not tie wrap harness wires, plugs and sockets
tofuel lines or fuel hoses.

15

8 BRIGGSandSTRATTON.COM

16

Not for

Reproduction

14. Connect the negative (-) cable at the battery.

15. Install all of the access panels that were removed.

16. Close and lock the roof.

17. Install the N1 and N2 fuses into the Transfer Switchto
restore utility power to the generator.

18. Push the Prime Mover Disconnect (PMD) Switchon the
back of the generator to the “ON” (I) position.

19. Set the generator mode to AUTO.

9

Instrucciones de seguridad

Not for

Reproduction

Mensajes de seguridad

importantes

GUARDE ESTAS INSTRUCCIONES:este manual

contiene instrucciones importantes que deben ser leídas,
comprendidas y obedecidas durante la instalación de los kits
del generador y/o de los accesorios.

Símbolos de seguridad y
significados

Símbolo Significado

El símbolo de alerta de seguridad muestra un posible peligro
para su integridad física.

Lea el manual. El incumplimiento de las advertencias, las
instrucciones, el manual de instalación y el manual del
operador podría causar la muerte o lesiones graves.

Explosión

ADVERTENCIA

No leer y no seguir las instrucciones de operación, todas
las advertencias y el manual del operador podría ocasionar
lesiones graves o la muerte.

ADVERTENCIA

Este producto contiene plomo y compuestos de plomo que,
de acuerdo con el estado de California, ocasionan defectos
de nacimiento u otros daños reproductivos. Lávese las
manos luego de manipular este producto. Cáncer y daño
reproductivo: www.P65Warnings.ca.gov.

ADVERTENCIA

El voltaje del generador y de la red pública podría provocar
una descarga eléctrica o quemaduras, lo que podría
ocasionar la muerte o lesiones graves.

• La instalación debe realizarla un profesional calificado.

• Desconecte todas las fuentes de electricidad antes de
instalar o hacer mantenimiento al equipo.

• Conecte el sistema a tierra antes de aplicar energía.

Descarga eléctrica

Arranque automático

Símbolo de alerta de seguridad
y palabras de señalización

El símbolo de alerta de seguridad identifica
información de seguridad sobre peligros que podrían
provocar lesiones personales. Se usa una palabra de
señalización (PELIGRO, ADVERTENCIA, o PRECAUCIÓN)
para indicar la probabilidad y la gravedad potencial de
las lesiones. Además, se usa un símbolo de peligro para
representar el tipo de riesgo.

PELIGRO indica un riesgo que, si no se evita, ocasionará la
muerte o lesiones graves.

ADVERTENCIA indica un riesgo que, si no se evita, podría
ocasionar la muerte o lesiones graves.

ADVERTENCIA

Voltaje peligroso: la instalación de cables de voltaje bajo y
alto en el mismo conducto podría provocar una descarga
eléctrica o quemaduras, lo que podría ocasionar la muerte o
lesiones graves.

• No opere un cable de voltaje bajo y alto en el mismo
conducto a menos que la clasificación del aislamiento
en TODOS los cables sea de 600V. Consulte NFPA70
para más información.

ADVERTENCIA

Una batería presenta un riesgo de alta corriente de
cortocircuito.

• Quítese el reloj, los anillos u otros objetos metálicos.

• Use herramientas con mangos aislados.

• Desconecte la fuente de carga antes de conectar o
desconectar las terminales de la batería.

• No coloque herramientas o partes metálicas encima de
las baterías.

• Desconecte el cable negativo (-) de la batería durante la
instalación y el mantenimiento.

PRECAUCIÓN indica un riesgo que, si no se evita, podría
ocasionar lesiones menores o moderadas.

AVISO indica información que se considera importante pero
que no está relacionada con un peligro.

10 BRIGGSandSTRATTON.COM

ADVERTENCIA

Not for

Reproduction

Las baterías almacenadas emiten gas hidrógeno explosivo
durante las recargas. La chispa más pequeña podría
encender el hidrógeno y causar una explosión, lo que puede
provocar la muerte o lesiones graves.

• NO elimine una batería en el fuego. Recicle la batería.

• NO permita que se produzca ninguna llama abierta,
chispa o calor, ni encienda un cigarrillo mientras carga
la batería o durante varios minutos después de la carga.

ADVERTENCIA

Con la batería conectada, el generador puede girar y
arrancar sin aviso, lo que podría provocar la muerte o
lesiones graves.

• Antes de reparar el equipo, detenga el generador y
desconecte el cable negativo (-) de la batería.

ADVERTENCIA

Con la batería conectada, el generador puede girar y
arrancar sin aviso, lo que podría provocar la muerte o
lesiones graves.

• No conecte el cable negativo (-) en la batería hasta
finalizar la instalación.

Descripción del equipo

Este calentador del cárter de aceite está diseñado para
mantener caliente el depósito del cárter de aceite, en la
parte inferior del motor, durante los fríos meses de invierno.
Además de mantener operativo el calentador del cárter de
aceite en climas fríos, puede reducir el desgaste y proteger el
motor de los daños causados por el clima frío.

1

Instalación del calentador del cárter de
aceite

1. Presione el interruptor Prime Mover Disconnect
(PMD) en el lado del generador hacia la posición
“APAGADO” (0).

2. Retire los fusibles N1 y N2 (A, Figura 2) del interruptor
de transferencia para retirar la energía de la red pública
al generador.

2

Instalación

Solo los profesionales eléctricos con licencia vigente están
calificados para hacer instalaciones de sistemas. Las
instalaciones deben obedecer todos los códigos, normas
y regulaciones de la industria. La garantía del equipo SE
INVALIDA a menos que el sistema se instale por parte de
profesionales eléctricos autorizados.

Montaje del calentador del cárter de
aceite

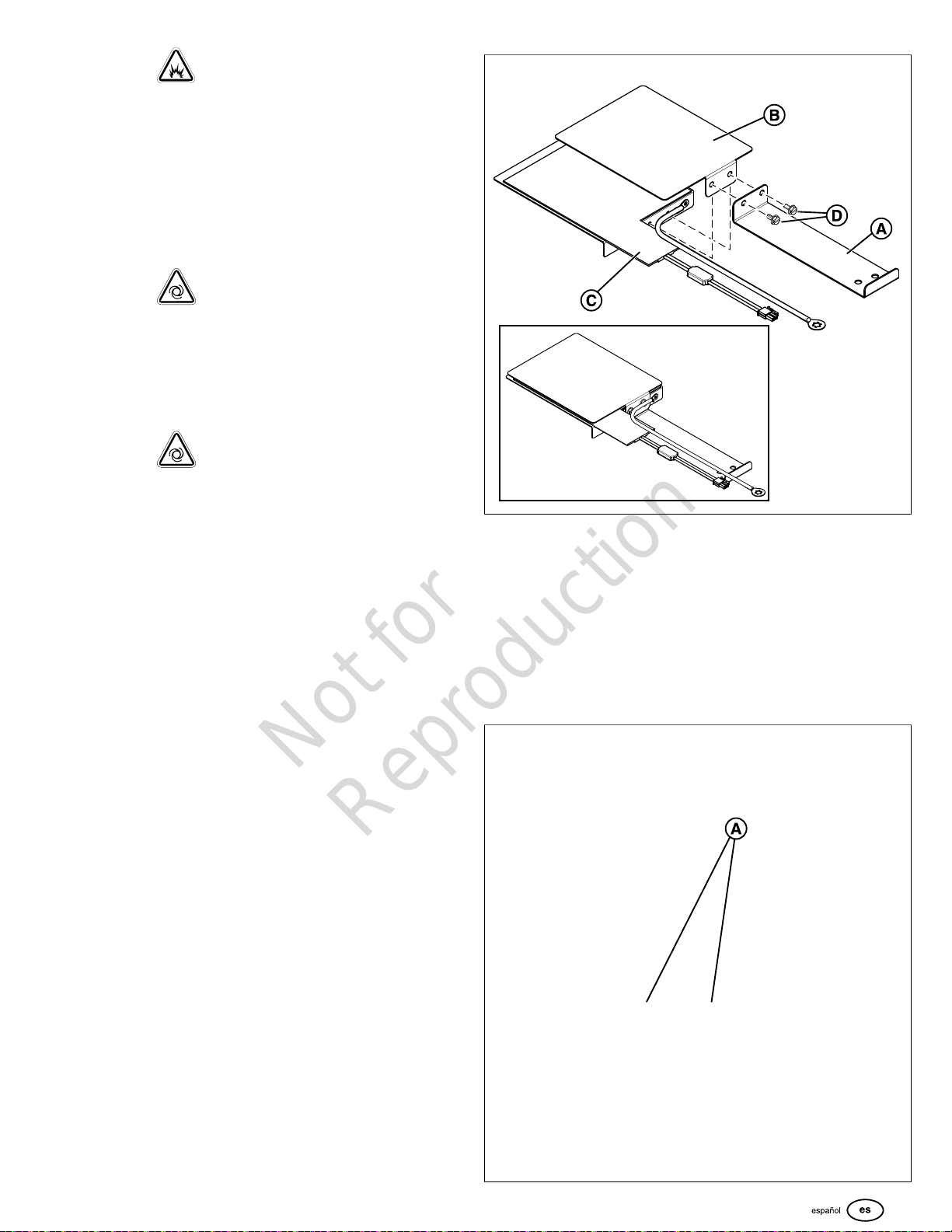

Montaje del calentador del cárter de aceite. Fije el soporte de
la guía (A, Figura 1) y la placa del calentador (B) al conjunto
del calentador (C) con sujetadores (D).

11

3. Desasegure y abra la cubierta como se describe en la

Not for

Reproduction

sección Tableros de acceso del manual de Instalación/
Operación.

4. Retire el panel frontal y el panel lateral (extremo del
panel de control) del generador (Figura 3).

5. Desconecte el cable negativo (-) de la batería (A, Figura

3).

6. Quite el panel de protección acústica (B, Figura 3)
retirando los sujetadores (C).

3

7. Retire el panel de acceso (B, Figura 4) del panel de
admisión del motor (A) quitando los sujetadores (C) para
dejar al descubierto el área recortada (D, Figura 5).

4

5

12 BRIGGSandSTRATTON.COM

8. Pase el calentador del cárter de aceite (A, Figura 6) a

Not for

Reproduction

través del área recortada. El calentador del cárter de
aceite(A, Figura 7)debe ir entre las rampas del soporte
de montaje del calentador (B, Figura 7) y el motor.

6

7

10. Fije el cable a tierra (A, Figura 9)y el soporte de la
guía del calentador del cárter de aceite a la base del
generador con sujetadores (B).

9

9. Empuje el calentador del cárter de aceite hasta que los
dos orificios del soporte guía del calentador de aceite se
alineen con los dos orificios de la base del generador (A,
Figura 8).

8

13

11. Si el generador no está equipado con otro kit de clima

Not for

Reproduction

frío como un calentador de aceite, batería o regulador de
combustible, conecte el calentador del cárter de aceite
directamente al tablero de relés utilizando el arnés del
calentador del cárter de aceite que se incluye con el kit.

a. Localice el tablero de relés (A Figura 10).

10

b. Enrute el conector de 3 clavijas en el arnés del

calentador del cárter de aceite(A, Figura 11) a
través de la abertura (B).

11

14 BRIGGSandSTRATTON.COM

c. Conecte el conector de tres clavijas al arnés del

Not for

Reproduction

calentador del cárter de aceite (A, Figura 12)
directamente en el receptáculo de 3 clavijas en el
tablero de relés del generador (B).

12

d. Conecte el conector del calentador del cárter de

aceite (B, Figura 13) al receptáculo del arnés del
calentador del cárter de aceite (A).

13

15

12. Si el generador está equipado con otro kit de clima frio,

Not for

Reproduction

como un calentador de baterías o un calentador del
regulador de combustible, use el arnés del alambre de
puente que se incluyó con el kit previamente instalado.

a. Conecte el conector del arnés de alambre de puente

(B, Figura 14) en el receptáculo del arnés de cables
existente (A).

b. Conecte el conector del calentador del cárter de

aceite (D) en el receptáculo de extremo corto del
arnés de alambre de puente (C).

13. Asegure el exceso de cable del arnés con amarras para
cables (A, Figura 15) y (A, Figura 16).

AVISO: No mantenga receptáculos y conectores abiertos
en la base del generador.Utilice amarras para cables para
mantenerlos alejados del agua o la nieve acumulada que se
deposita en la base del generador.

AVISO: No fije con bridas los cables del arnés, conectores y
receptáculos a las líneas o mangueras de combustible.

14

15

16 BRIGGSandSTRATTON.COM

16

Not for

Reproduction

14. Conecte el cable negativo (-) a la batería.

15. Instale todos los paneles de acceso que fueron retirados.

16. Cierre y bloquee la cubierta.

17. Instale los fusibles N1 y N2 en el Interruptor de
Transferencia para restaurar la energía de la red pública
al generador.

18. Presione el interruptor Prime Mover Disconnect
(PMD) en el lado del generador hacia la posición
“ENCENDIDO” (I).

19. Ajuste el modo del generador a AUTO.

17

Consignes de sécurité

Not for

Reproduction

Messages de sécurité

importantes

CONSERVEZ CES INSTRUCTIONS– Ce manuel renferme

d’importantes instructions à lire, à comprendre et à suivre
durant l’installation de la génératrice et/ou des accessoires.

Les symboles de sécurité et
leur signification

Symbole Signification

Le symbole d’alerte de sécurité indique un éventuel risque de
lésion corporelle.

Lire le manuel. Ne pas obéir aux avertissements, aux
instructions et aux manuels d’installation et de l’utilisateur peut
entraîner des blessures graves ou la mort.

Explosion

Décharge électrique

AVERTISSEMENT

L’omission de lire et de respecter le manuel d’utilisation,
tous les avertissements et toutes les instructions de
fonctionnement pourrait causer la mort ou des blessures
graves.

AVERTISSEMENT

Ce produit contient du plomb et des composés de plomb,
connus dans l’État de la Californie pour causer des
malformations congénitales ou les dommages à l’appareil
reproducteur. Nettoyez-vous les mains après la manipulation
de ce produit. Cancer et effets nocifs sur la reproduction–
www.P65Warnings.ca.gov.

AVERTISSEMENT

La tension de la génératrice et de l’électricité de service
pourrait causer un choc électrique ou des brûlures,
provoquant la mort ou des blessures graves.

• L’installation doit être effectuée par un technicien
professionnel.

• Déconnecter toutes les sources électriques avant
d’installer ou d’entretenir l’équipement.

• Mettre le système à la terre avant d’alimenter.

Démarrage automatique

Symbole d’alerte de sécurité et
mots-indicateurs

Le symbole d’alerte de sécurité identifie l’information
de sécurité relative aux dangers qui pourraient causer
des blessures. Un mot de signalisation (DANGER,
AVERTISSEMENT ou ATTENTION) est utilisé pour indiquer
la possibilité et la gravité des blessures potentielles. En plus,
un symbole de danger est utilisé pour représenter un type de
danger.

DANGER indique un danger qui, si non évité, provoquera la
mort ou des blessures graves.

AVERTISSEMENT indique un danger qui, si non évité,
pourrait causer la mort ou des blessures graves.

ATTENTION indique un danger qui, si non évité, pourrait

causer une blessure mineure ou modérée.

AVIS indique des informations considérées importantes,
mais non liées aux dangers.

AVERTISSEMENT

Tension dangereuse– Installer un câble haute et basse
tension dans le même conduit pourrait causer un choc
électrique ou des brûlures, provoquant la mort ou des
blessures graves.

• Ne fixez pas les fils de basse et de haute tension dans
le même conduit, sauf si la valeur nominale de l’isolation
de TOUS les fils est de600V. Consulter NFPA70 pour
plus de renseignements.

AVERTISSEMENT

Une batterie présente un risque de courant fort lors d’un
court-circuit.

• Enlever vos montres, bagues et autres objets
métalliques.

• Utiliser des outils dont les poignées sont isolées.

• Déconnecter la source de chargement avant de
connecter ou de déconnecter les bornes de la batterie.

• Ne pas placer d’outils ou de pièces métalliques sur les
batteries.

• Déconnecter le câble négatif (-) de la batterie lors
d’installation ou d’entretien.

18 BRIGGSandSTRATTON.COM

AVERTISSEMENT

Not for

Reproduction

Les batteries d’accumulateurs dégagent du gaz d’hydrogène
explosif lors de la recharge. La plus petite étincelle pourrait
enflammer l’hydrogène et causer une explosion risquant
d’entraîner des blessures graves, voire la mort.

• NE PAS jeter la batterie dans un feu. Recycler la
batterie.

• NE PAS permettre de flamme nue, d’étincelle, de
chaleur, de tison de cigarette au cours et plusieurs
minutes après le chargement de la batterie.

AVERTISSEMENT

La batterie connectée, la génératrice peut être lancée et
démarrer sans avertissement, provoquant la mort ou des
blessures graves.

• Avant tout entretien, arrêter la génératrice et débrancher
le câble négatif (-) de la batterie.

AVERTISSEMENT

La batterie connectée, la génératrice peut être lancée et
démarrer sans avertissement, provoquant la mort ou des
blessures graves.

• Ne pas connecter le câble négatif (-) à la batterie avant
que l’installation soit terminée.

Description de l’équipement

Ce réchauffeur du carter d’huile est conçu pour garder au
chaud votre réservoir de carter d’huile, en bas du moteur,
pendant les mois froids d’hiver. En plus de garder votre carter
d’huile au chaud dans les climats froids, il permet de réduire
son usure et de protéger le moteur contre les dommages
occasionnés par le temps froid.

1

Installation du réchauffeur du carter
d’huile

1. Pousser l’interrupteur de déconnexion du moteur
principal (PMD) situé à l’arrière de la génératrice en
position «ARRÊT»(0).

2. Retirer les fusiblesN1 et N2 (A, Figure 2) du
commutateur de transfert pour couper l’alimentation
électrique de la génératrice.

2

Installation

Seuls nos professionnels spécialisés en électricité actuels
sont qualifiés pour installer ce système. Les installations
doivent être faites en conformité avec tous les codes,
toutes les normes du secteur et tous les règlements
connexes. Si l’installation du système n’est pas effectuée
par un professionnel en électricité certifié, la garantie sera
ANNULÉE.

Assembler le réchauffeur du carter
d’huile

Assembler le réchauffeur du carter d’huile. Attacher le
support de guidage (A, Figure 1)et la plaque du réchauffeur
(B) à l’assemblage du réchauffeur (C) à l’aide d’attaches (D).

19

3. Déverrouiller et ouvrir la paroi supérieure comme

Not for

Reproduction

décrit dans la section Panneaux d’accès du manuel
d’installation et d’utilisation.

4. Retirer le panneau avant et le panneau latéral
(à l’extrémité du tableau de commande) de la
génératrice(Figure 3).

5. Débrancher le câble négatif(-) de la batterie(A, Figure

3).

6. Retirer le panneau d’écran acoustique (B, Figure 3) en
enlevant les attaches (C).

3

7. Retirer le panneau d’accès (B, Figure 4) du panneau
d’entrée du moteur (A) en retirant les attaches (C) pour
révéler le modèle coupé (D, Figure 5).

4

5

20 BRIGGSandSTRATTON.COM

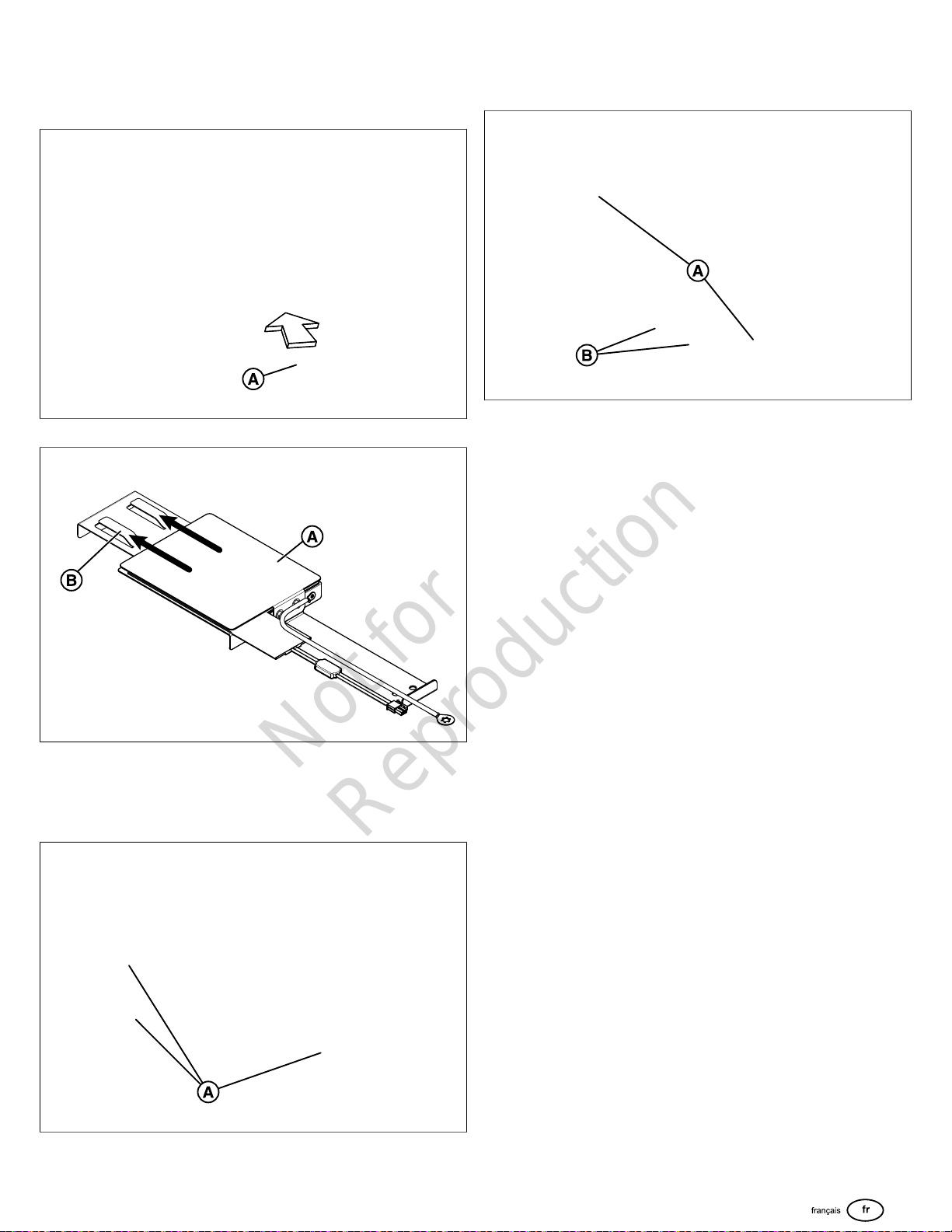

8. Insérer le réchauffeur du carter d’huile (A, Figure 6) dans

Not for

Reproduction

le modèle coupé. Le réchauffeur du carter d’huile (A,
Figure 7) doit être placé entre les rampes du support de
fixation du réchauffeur (B, Figure 7) et le moteur.

6

7

10. Attacher le fil de mise à la terre (A, Figure 9)et le support
de guidage du réchauffeur du carter d’huile à la base de
la génératrice à l’aide d’attaches (B).

9

9. Pousser le réchauffeur du carter d’huile jusqu’à ce que
les deux trous dans son support de guidage s’alignent
avec les deux trous dans la base de la génératrice(A,
Figure 8).

8

21

11. Si la génératrice ne comporte pas une autre trousse

Not for

Reproduction

pour les temps froids comme un réchauffeur d’huile,
de batterie ou de régulateur de carburant, brancher le
réchauffeur du carter d’huile directement sur la carte de
relais à l’aide du faisceau du réchauffeur du carter d’huile
inclus dans la trousse.

a. Localiser la carte de relais (A Figure 10).

10

b. Acheminer la fiche à 3broches sur le faisceau du

réchauffeur du carter d’huile (A, Figure 11) à travers
l’ouverture (B).

11

22 BRIGGSandSTRATTON.COM

c. Brancher la fiche à 3broches sur le faisceau du

Not for

Reproduction

réchauffeur du carter d’huile (A, Figure 12) dans
la prise à 3broches sur la carte de relais de la
génératrice (B).

12

d. Brancher la fiche du réchauffeur du carter d’huile (B,

Figure 13) à la prise du faisceau du réchauffeur du
carter d’huile (A).

13

23

12. Si la génératrice comporte une autre trousse pour les

Not for

Reproduction

temps froids, comme un réchauffeur de batterie ou de
régulateur de carburant, utiliser le faisceau cavalier
inclus dans la trousse précédemment installée.

a. Brancher la prise du faisceau cavalier (B, Figure14)

à la prise du faisceau cavalier existant(A).

b. Brancher la prise du carter d’huile (D) à la prise de

l’extrémité courte du faisceau cavalier (C).

14

13. Fixer l’excédent de fil des faisceaux à l’aide des attaches
de câble (A, Figure15) et (A, Figure16).

AVIS: Ne pas garder de prises de courant et de fiches
ouvertes sur la base de la génératrice. À l’aide d’attaches
de câble, les éloigner de l’eau ou de la neige qui peuvent
s’accumuler sur la base de la génératrice.

AVIS: Ne pas attacher les fils du faisceau, les fiches et
les douilles aux conduites de carburant ou aux tuyaux de
carburant.

15

24 BRIGGSandSTRATTON.COM

16

Not for

Reproduction

14. Brancher le câble négatif(-) à la batterie.

15. Installer tous les panneaux d’accès qui ont été retirés.

16. Fermer et verrouiller le toit.

17. Installer les fusiblesN1 et N2 dans le commutateur
de transfert pour rétablir l’alimentation électrique de la
génératrice.

18. Pousser l’interrupteur de déconnexion du moteur
principal (PMD) situé à l’arrière de la génératrice en
position «MARCHE»(I).

19. Régler le mode de la génératrice à AUTOMATIQUE.

25

Not for

Reproduction

26

Not for

Reproduction

27

Not for

Reproduction

28

BRIGGSandSTRATTON.COM
