Briggs & Stratton 30677, 030709-00, 030708-00 Operator's Manual [es, en]

Page 1
Not for
Reproduction
Outdoor Portable Generator
Operator’s Manual
Model Number _____________________________ Revision __________________________________ Serial Number ______________________________ Date Purchased ____________________________
BRIGGSandSTRATTON.COM
Manual No. 80016034 Revision A
Page 2
Not for
Reproduction
Equipment Description
Table of Contents
Equipment Description.........................2
Features and Controls .........................5
Operation....................................7
Maintenance ................................12
Storage ....................................15
Troubleshooting/Specifications .................16
Warranty ...................................18
Register Your Product
To ensure prompt and complete warranty coverage, register your product online at www.onlineproductregistration.com.

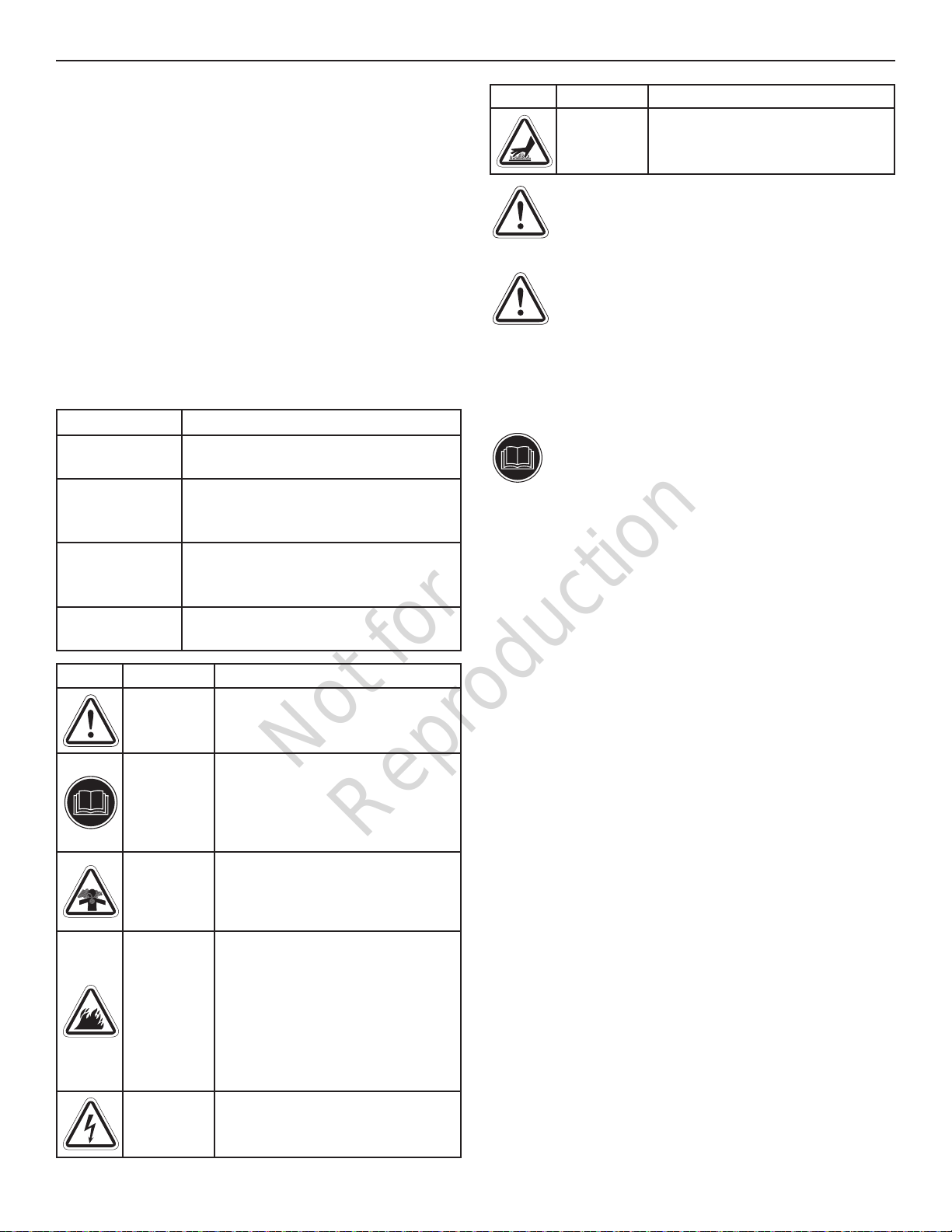

Symbols and Meanings
Signal Meaning
DANGER
WARNING
CAUTION
NOTICE
Symbol Name Explanation
Indicates a hazard which, if not avoided, will result in death or serious injury.
Indicates a hazard which, if not avoided, could result in death or serious injury.
Indicates a hazard which, if not avoided, could result in minor or moderate injury.
Addresses practices not related to personal injury.
Safety Alert Symbol
Operator’s Manual
Toxic Fumes
Fire
Electric Shock
Hot Surface
Indicates a potential personal injury hazard.
Failure to follow warnings, instructions and operator’s manual could result in death or serious injury.
Engine exhaust contains carbon monoxide, a poisonous gas that could kill you in minutes. You cannot smell it or see it.
Fuel and its vapors are extremely flammable which could cause burns or fire resulting in death or serious injury.
Engine exhaust could cause fire resulting in death or serious injury.
Generator could cause electrical shock resulting in death or serious injury.
Muffler could cause burns or resulting in serious injury.
WARNING! The engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm.
WARNING! Certain components in this product and related accessories contain chemicals known to the State of California to cause cancer, birth defects or
other reproductive harm. Wash hands after handling.
Equipment Description
Read this manual carefully and become familiar
with your outdoor generator. Know its applications, its limitations, and any hazards involved. Save these instructions for future reference.
The outdoor generator is an engine-driven, revolving field, alternating current (AC) generator equipped with a voltage regulator. The generator is designed to supply electrical power for operating compatible electrical lighting, appliances, tools and motor loads. The voltage regulator within the generator is designed to automatically maintain output voltage level.
The portable generator produces power that can be used for outdoor items using the extension cords provided or for first time temporary home power restoration. Before your next home power outage, install a listed transfer switch. A transfer switch is a separate device installed by a licensed electrician that allows the portable generator to be cord connected, using the locking receptacle, directly into your home’s electrical system. Extension cords connected to the portable generator’s control panel are not intended to be a long term solution when connected to items inside your home.
Every effort has been made to ensure that the information in this manual is both accurate and current. However, the manufacturer reserves the right to change, alter or otherwise improve the generator and this documentation at any time without prior notice.
NOTICE If you have questions about intended use, contact an authorized service dealer. This equipment is designed to be used with Briggs & Stratton Power Products authorized parts only.
System Ground
The generator has a system ground that connects the generator frame components to the ground terminals on the AC output receptacles. The system ground is connected to the AC neutral wire (the neutral is bonded to the generator frame).
Special Requirements
There may be Federal or State regulations, local codes, or ordinances that apply to the intended use of the generator. Please consult a qualified electrician, the local agency having jurisdiction.
This generator is not intended to be used at a construction site or similar activity as defined by NFPA 70-2014 (NEC) section 590.6.
electrical inspector, or
2 BRIGGSandSTRATTON.COM
Page 3
Not for
Reproduction

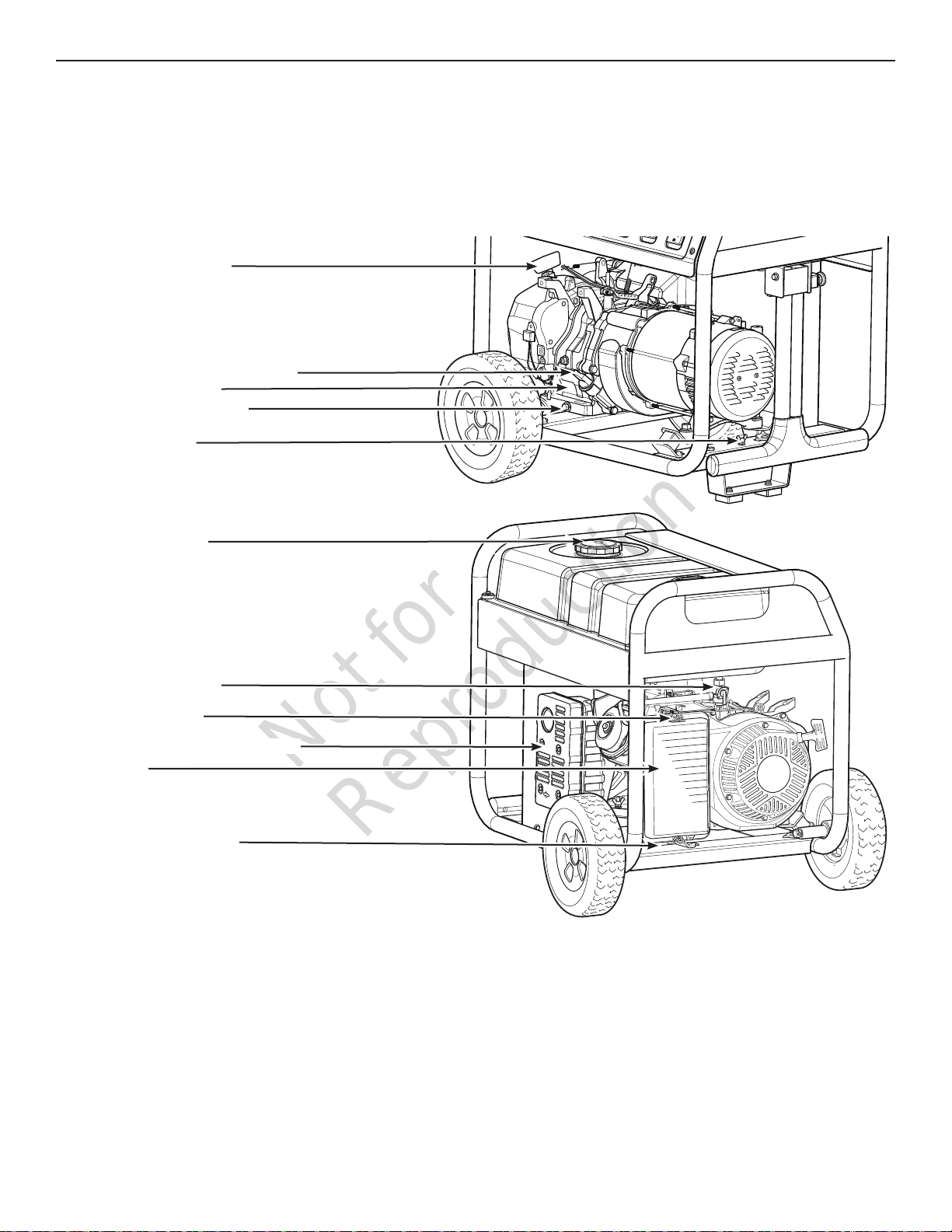

Recoil Starter
Oil Fill Cap/Dipstick Engine Identification Oil Drain Plug
Grounding Fastener
Equipment Description
Fuel Cap
Fuel Valve
Choke Lever
Spark Arrester Muffler Air Cleaner
Identification Label
Air Cleaner — Filters engine intake air. Choke Lever — Used when starting a cold engine. Engine Identification — Provides model, type and code of engine. Fuel Cap — Add unleaded fuel here. Fuel Valve — Used to turn fuel supply on and off to engine. Grounding Fastener — Consult your local agency having
jurisdiction for grounding requirements in your area.
Identification Label — Provides model and serial number of generator.
Oil Drain Plug — Drain engine oil here. Oil Fill Cap/Dipstick — Check and add engine oil here. Recoil Starter — Used to start the engine manually. Spark Arrester Muffler — Exhaust muffler lowers engine noise and
is equipped with a spark arrester screen.
3
Page 4
Not for
Reproduction
Equipment Description

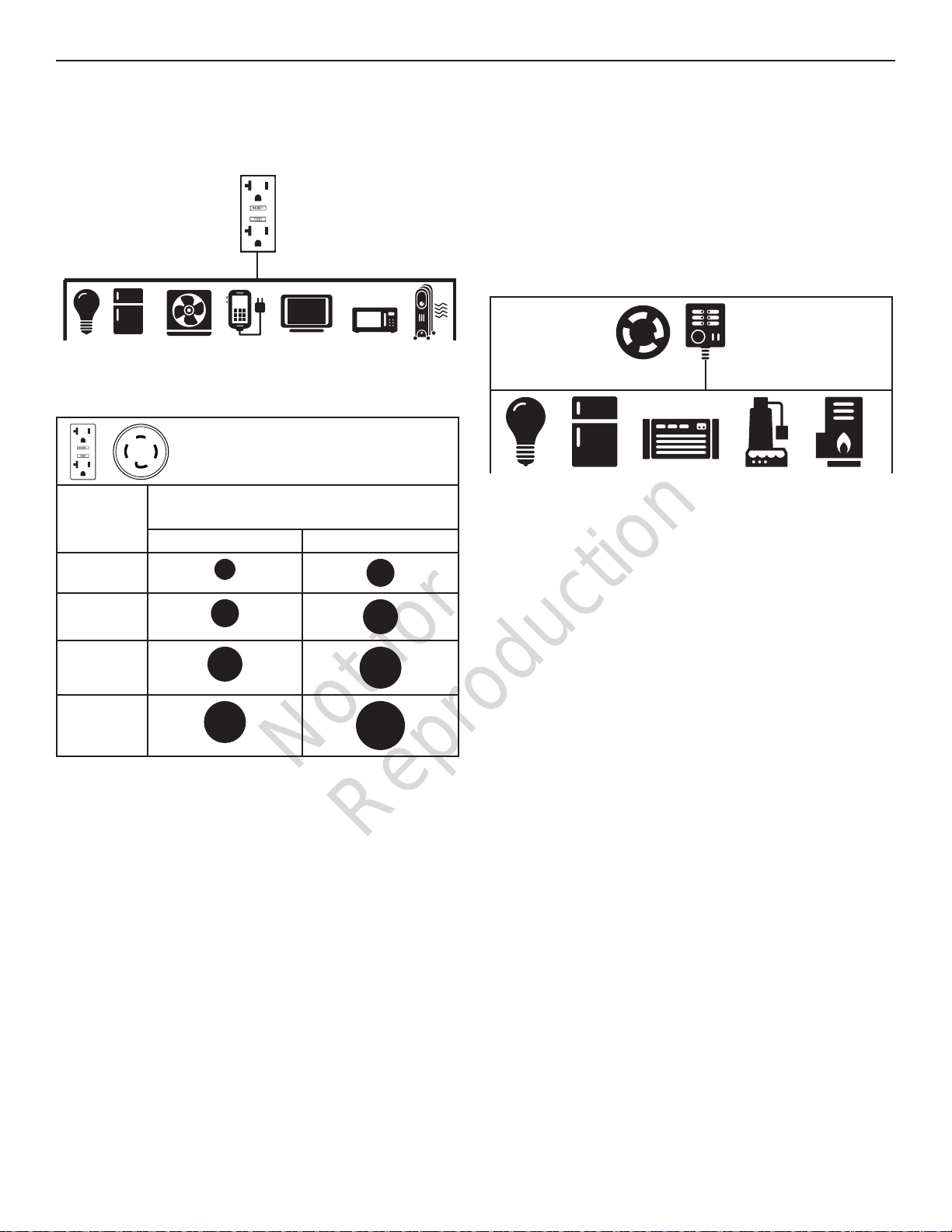

To Temporarily Restore Power Using Extension Cords
120V
OUTLET
1. Only use cords marked for outdoor use rated for your loads.
To Temporarily provide power
Total
Amperage
Up to 13A
Up to 15A
using extension cords
Minimum Guage, Outdoor Rated
Up to 50 FT (15 M) Up to 100 FT (30 M)
16
14
14
12
To Restore Home Power Using a Listed Transfer Switch
Connections to your home’s electrical system must use a listed transfer switch installed by a licensed electrician. The connection must isolate the generator power from the utility power and comply with all applicable laws and electrical
codes. Power your home with a 30 Amp transfer switch system.
120/240V Outlet
Typical Indoor Items
—
Transfer Switch
Up to 20A
Up to 30A
2. Follow cord safety instructions.
3. Extension cords running directly into the home increase your risk of carbon monoxide poisoning through openings. Install carbon monoxide alarm(s).
4. Before your next home power outage, install a listed* transfer switch.
12
10
10
8
* Certified by a Nationally Recognized Testing Laboratory
4 BRIGGSandSTRATTON.COM
that the product complies to appropriate product safety test standards.
Page 5
Not for
Reproduction
Features and Controls
Compare the illustrations with your generator to familiarize yourself with the locations of various controls and product warnings.
Low Oil Shutdown
Engine Switch
Main Breaker
120/240 Volt AC, 30 Amp Locking Receptacle
Circuit Breakers
120 Volt AC, 20 Amp GFCI Duplex Receptacles
120 Volt AC, 20 Amp, GFCI Duplex Receptacles — Used to supply 120 Volt AC, single phase, 60 Hz power for electrical lighting, appliance, tool and motor loads.
120/240 Volt AC, 30 Amp Locking Receptacle — Used to supply 120 / 240 Volt AC, single phase, 60 Hz power for electrical lighting, appliance, tool and motor loads.
Circuit Breakers (AC) — The 120 Volt AC, 20A GFCI duplex receptacles are provided with “push to reset” 20 Amp circuit breakers to protect the generator against electrical overload.
Engine Switch — Set this switch to on (I) before starting engine. Set switch to off (0) to shut off engine.
Low Oil Shutdown — This unit is equipped with a low oil protection device. Oil must be at proper level for engine to run. If the engine oil drops below a preset level, an oil switch will stop the engine. Check oil level with dipstick.
Main Breaker — The receptacles are provided with a 21 Amp rocker switch main circuit breaker to protect the generator against electrical overload.
5
Page 6
Not for
Reproduction

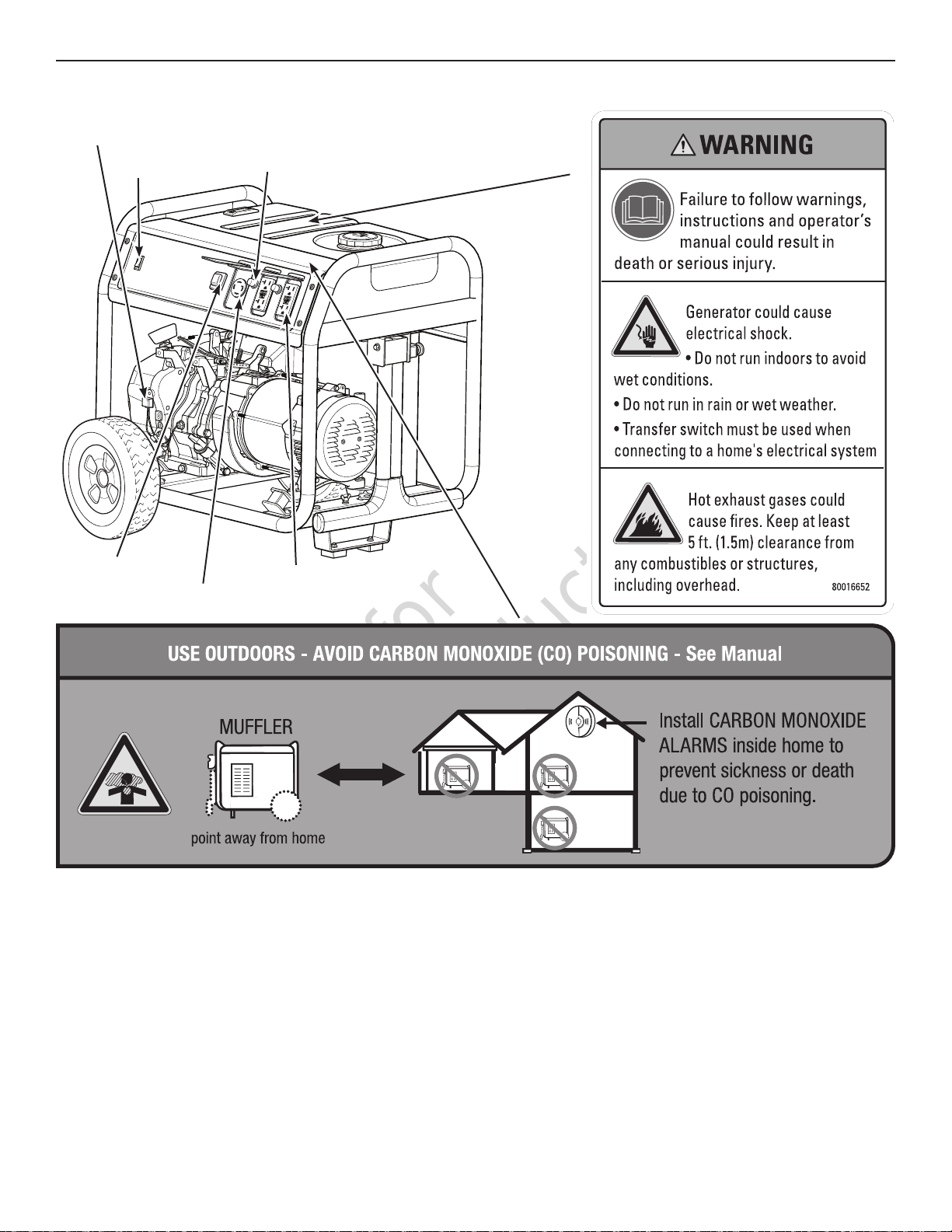

Features and Controls
Muffler
Point away from home
202997
6 BRIGGSandSTRATTON.COM
Page 7
Not for
Reproduction
Operation
Operation
Step 1: Safe Location
Before starting the portable generator there are two equally important safety concerns regarding carbon monoxide poisoning and fire that must be addressed.
Operation Location to Reduce the Risk of Carbon Monoxide Poisoning
The engine exhaust of all fossil fuel burning equipment, such as a portable generator, contains carbon monoxide, a poisonous gas that could kill you in minutes. You cannot smell it, see it, or taste it. Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.
By law it is required in many states to have a carbon monoxide alarm in operating condition in your home. A carbon monoxide alarm is an electronic device that detects hazardous levels of carbon monoxide. When there is a buildup of carbon monoxide, the alarm will alert the occupants by flashing visual indicator light and alarm. Smoke alarms cannot detect carbon monoxide gas.

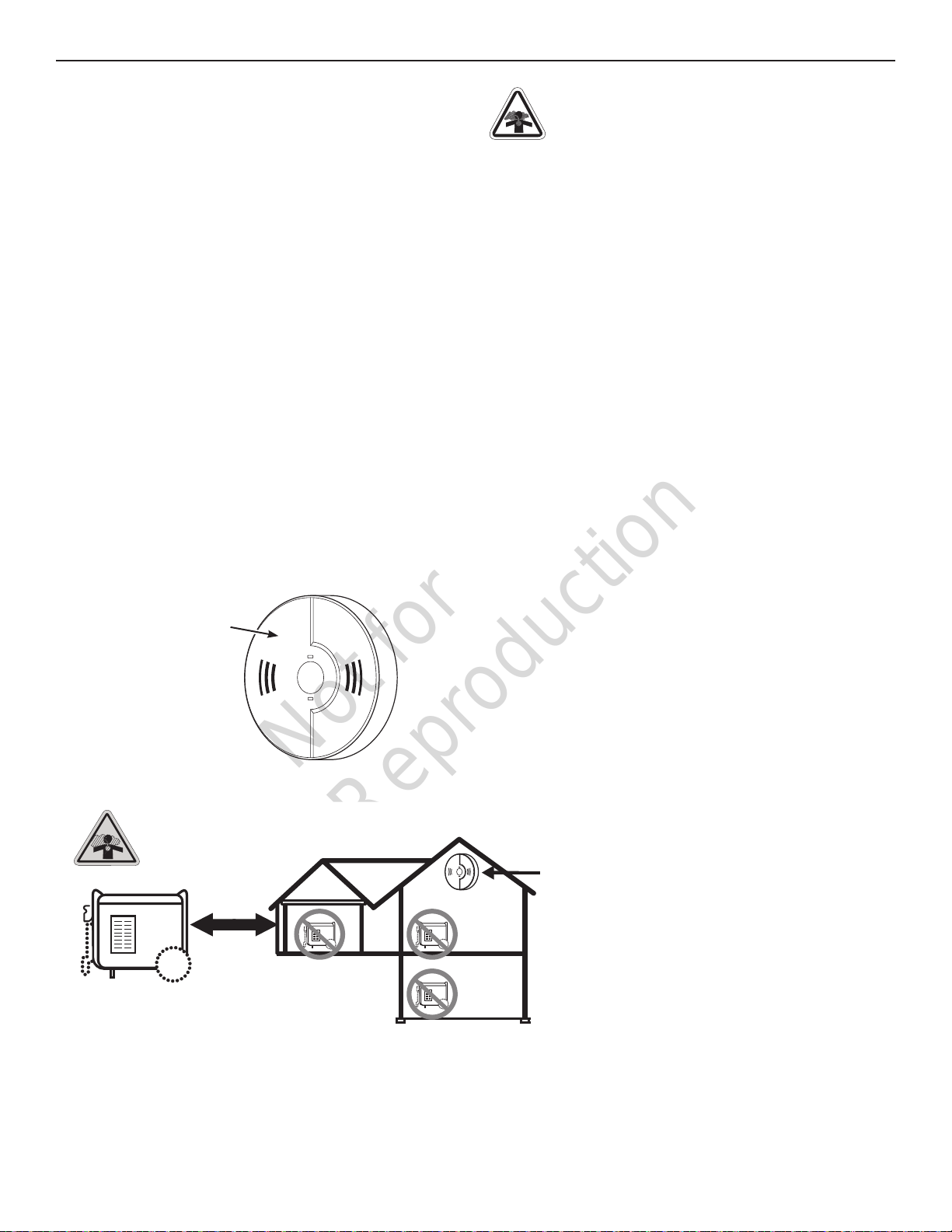

Carbon monoxide alarm
DANGER! Engine exhaust contains carbon monoxide, a poisonous gas that could kill you in
minutes. You cannot smell it, see it, or taste it. Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.
• Operate this product only outdoors far away from windows, doors and vents to reduce the risk of carbon monoxide gas from accumulating and potentially being drawn towards occupied spaces.
• Install battery-operated carbon monoxide alarms or plug-in carbon monoxide alarms with battery back-up according to the manufacturer’s instructions. Smoke alarms cannot detect carbon monoxide gas.
• Do not run this product inside homes, garages, basements, crawlspaces, sheds, or other partially­enclosed spaces even if using fans or opening doors and windows for ventilation. Carbon monoxide can quickly build up in these spaces and can linger for hours, even after this product has shut off.
• Always place this product downwind and point the engine exhaust away from occupied spaces.
If you start to feel sick, dizzy, or weak while using this product, get to fresh air right away. See a doctor. You may have carbon monoxide poisoning.
USE OUTDOORS - AVOID CARBON MONOXIDE POISONING
MUFFLER
point away from home
CARBON MONOXIDE ALARM(S)
Install carbon monoxide alarms inside your home. Without working carbon monoxide alarms, you will not realize you are getting sick and dying from carbon monoxide poisoning.
7
Page 8
Not for
Reproduction
Operation

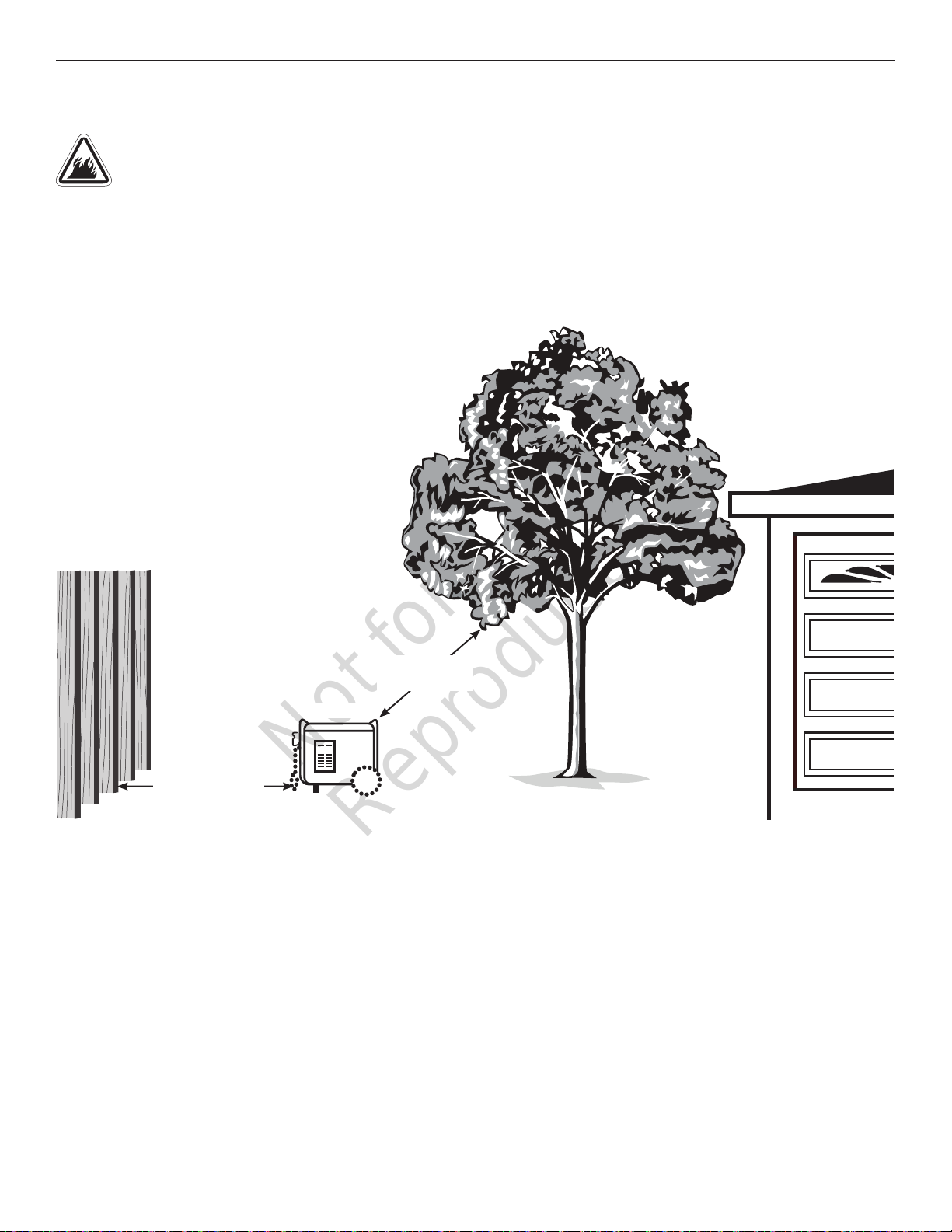

Operation Location to Reduce the Risk of Fire
WARNING!
combustibles, structures or damage fuel tank causing a fire, resulting in death or serious injury.
• Portable generator must be at least 5 ft. (1.5 m) from any structure, overhang, trees, windows, doors, any wall opening, shrubs, or vegetation over 12 in. (30.5 cm) in height.
Exhaust heat/gases could ignite
• Do not place portable generator under a deck or other type of structure that may confine airflow. Smoke alarm(s) must be installed and maintained indoors according to the manufacturer’s instructions/recommendations.
• Carbon monoxide alarms cannot detect smoke.
• Do not place portable generator in manner other than shown.
5 ft. (1.5 m)
min.
5 ft. (1.5 m)
min.
MUFFLER
8 BRIGGSandSTRATTON.COM
Page 9
Not for
Reproduction
Operation

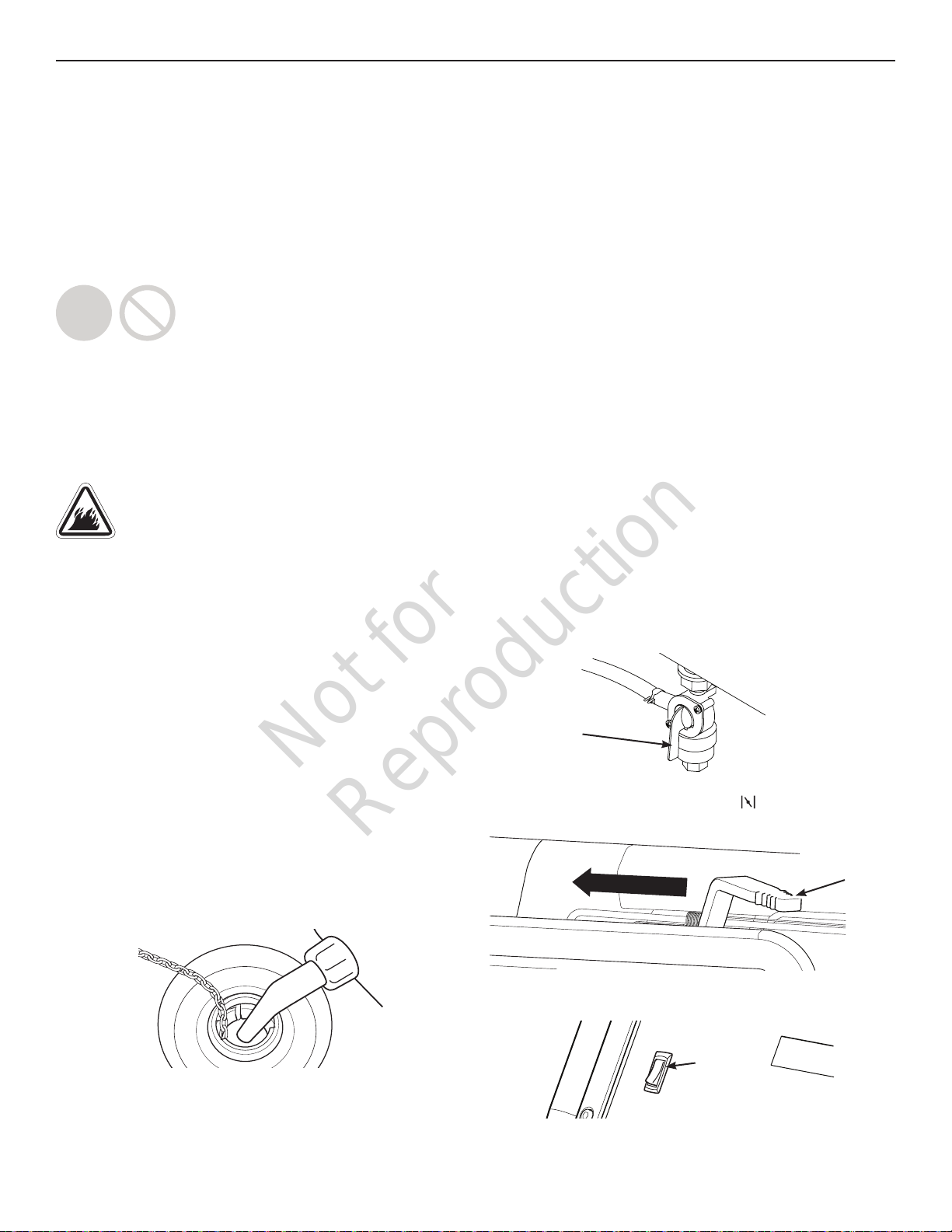

Step 2: Oil and Fuel
The generator engine is shipped from the factory filled with 10W30 oil. This allows for generator operation in a wide range of temperature and climate conditions. For checking/ adding or changing oil see Maintenance.
Fuel must meet these requirements:
• Clean, fresh, unleaded fuel with a minimum of 87 octane.
• Gasoline with an ethanol content up to 10% is acceptable.
E10
NOTICE Do not mix oil in fuel or modify engine to run on alternate fuels. Use of unapproved fuels could damage engine and will not be covered under warranty.
See High Altitude for 5,000 ft. and above.
• Do not refuel during operation.
• Turn engine off and let it cool at least 2 minutes before
removing fuel cap.
• Fill fuel tank outdoors. Keep fuel away from sparks, open
flames, pilot lights, heat, and other ignition sources. Check fuel lines, tank, cap and fittings frequently for cracks or leaks. Replace if necessary.
1. Slowly remove fuel cap to relieve pressure in tank.
2. Slowly add unleaded fuel to fuel tank. Be careful not
E15
WARNING! Fuel and its vapors are extremely
flammable which could cause burns or fire resulting in death or serious injury.
to fill above lip. This allows adequate space for fuel expansion.
High Altitude
At altitudes over 5,000 ft. (1524 m), a minimum 85 octane fuel is acceptable. To remain emissions compliant, high altitude adjustment is required. Operation without this adjustment will cause decreased performance, increased fuel consumption,
See an authorized Briggs & Stratton dealer for high altitude adjustment information. Operation of the engine at altitudes below 2,500 ft. (762 m) with the high altitude kit is not recommended.
Transporting
When transporting equipment with a vehicle or trailer, turn fuel shutoff valve to off (0) position. Do not tip engine or equipment at an angle which causes fuel to spill.
and increased emissions.
Step 3: Generator Start Up
Disconnect all electrical loads from the generator. Use the following start instructions:
1. Make sure unit is outdoors on a level surface. NOTICE Failure to operate the unit on a level surface may
cause the unit to shut down.
2. Turn the fuel valve to the on (I) position.
Fuel Valve
3. Push choke lever to choke ( ) position.
Choke Lever
3. Install fuel cap and let any spilled fuel evaporate before starting engine.
4. Set engine switch to on (I) position.
Engine Switch
5. Grasp recoil handle and pull slowly until slight resistance is felt. Then pull rapidly to start engine.
6. Slowly move choke lever to run ( ) position. If engine falters, move choke lever to half choke position until engine runs smoothly, and then to run ( ) position.
NOTICE If engine starts but fails to run, see Low Oil Shutdown in Features and Controls.
9
Page 10
Not for
Reproduction
Operation
Step 4: Connecting Electrical Loads
Using Extension Cords
Use only grounded extension cords marked for outdoor use rated for your loads. Follow cord safety instructions.
WARNING! Damaged or overloaded extension cords could overheat, arc, and burn resulting in death or serious injury.
NOTICE For best results when plugging into the 120 Volt receptacles, plug items to be powered in sequence as shown.
1
2
3
4
NOTICE For generator output required see Generator Capacity. Connect electrical loads in off position then turn
on for operation.
120 Volt AC, 20 Amp, GFCI Duplex Receptacles
Use each receptacle to operate 120 Volt AC, single-phase, 60 Hz electrical loads requiring up to 2,400 Watts (2.4 kW) at 20 Amps of current.
Ground Fault Protection
The duplex receptacles are equipped with Ground Fault Circuit Interrupter (GFCI) protection. The GFCI protects against electrical shock that may be caused if your body becomes a path which electricity travels to reach ground.
When protected by a GFCI, one may still feel a shock, but the GFCI is intended to cut current off quickly enough so that a person in normal health should not suffer any serious electrical injury.
WARNING! Generator voltage could cause electrical shock or burn resulting in death or
serious injury. Contact with the hot and neutral conductor at the same time could cause electrical shock or burn, even if the circuit is GFCI protected.
Testing the GFCI
Test your GFCI outlet prior to each use, as follows:
• Push the “Test” button. The “Reset” button should pop out, which should allow no power to reach the outlet.
• Press the “Reset” button firmly until it is fully in place and locks in that position. If the GFCI outlet does not reset properly, do not use the outlet. Call or take your generator to a local service center.
• If the GFCI trips by itself at any time, reset and test the outlet.
10 BRIGGSandSTRATTON.COM
Page 11
Not for
Reproduction
Operation

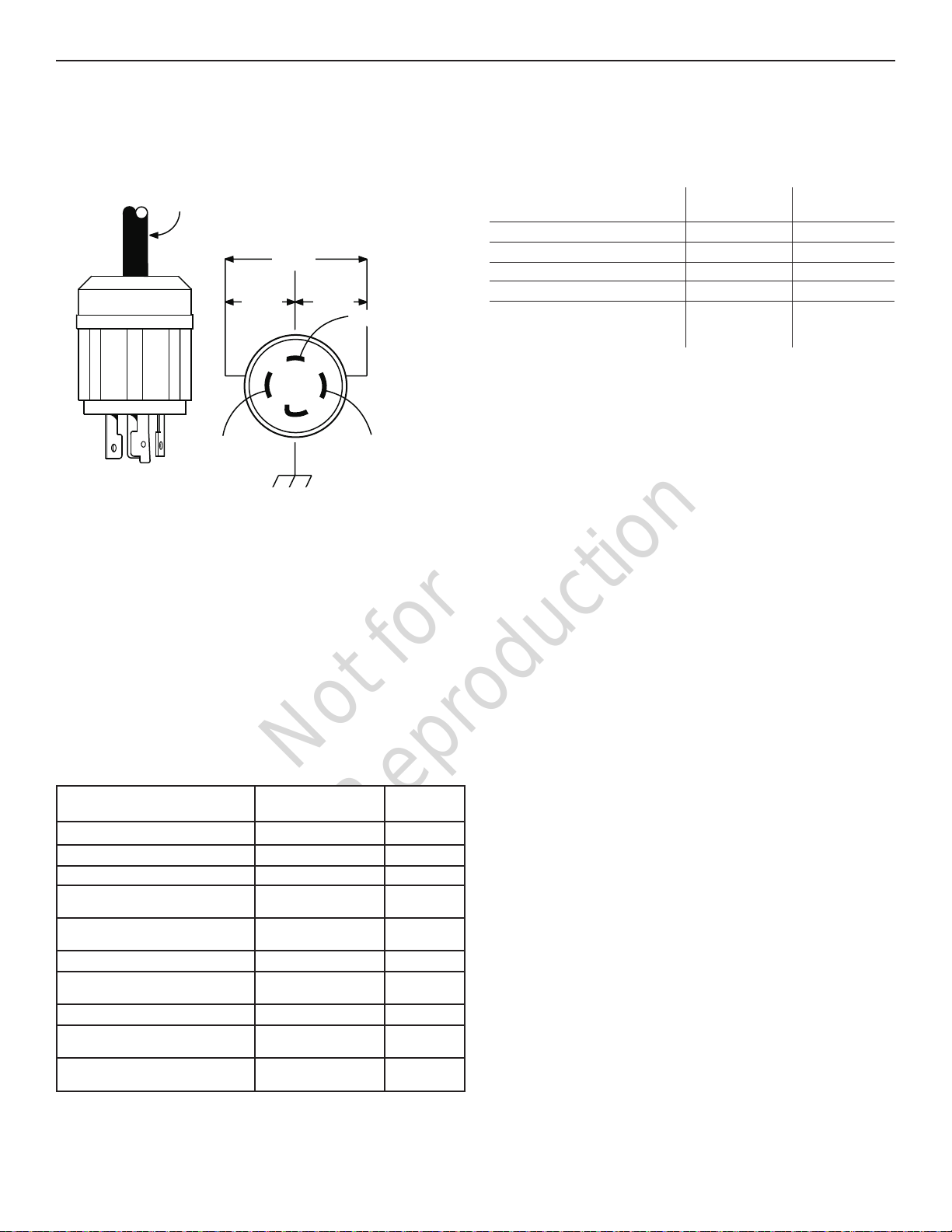

120/240 Volt AC, 30 Amp, Locking Receptacle
Use a NEMA L14-30 plug with this receptacle. Connect a 4-wire cord set rated for 250 Volt AC loads at 30 Amps.
The generator’s locking receptacle is not protected by a GFCI.
4-Wire Cord Set
240V
120V
Y (Hot)
NEMA L14-30
This receptacle powers 120/240 Volt AC, 60 Hz, single phase loads requiring up to 5,000 Watts of power (5.0 kW) at 20.8 Amps for 240 Volts or two independent 120 Volt loads at 20.8 Amps each.
120V
W (Neutral)
X (Hot)
Ground (Green)
Generator Capacity
To make sure your generator can supply enough running watts and starting watts for the items you will power at the same time, follow these simple steps:
1. Select the items you will power at the same time. See following list for typical wattages.
Tool or Appliance
Light Bulb - 75 Watt 75 ­Sump Pump 800 1200
Refrigerator/Freezer 800 2000 Water Well Pump - 1/3 HP 1000 2000 Window AC - 10,000 BTU 1200 1800 Furnace Fan Blower - 1/2 HP 800 1300 Microwave Oven - 1000 Watt 1000 ­Color Television - 42” 280 -
Personal Computer w/17” monitor 800 ­Garage Door Opener - 1/2 HP 480 520
* Typical wattages listed are approximate only. Check tool
or appliance for actual wattage.
Running
Watts*
Starting
Watts
2. Total the running watts. This is the amount of power your generator must produce to keep your items running. See following example:
Example
Tool or Appliance Running Watts Starting Watts
Window air conditioner Refrigerator 800 2000
Television 280 — Light (75 Watts) 75 —
Total running watts = 2355 Highest starting watts = 2000 Total generator watts required = 4355
3. Estimate the starting watts you will need. Because not all motors start at the same time, total starting wattage can be estimated by adding only the item with the highest additional starting watts requirements to the total running watts from step 2.
Power Management
To manage generator power, sequentially add loads as follows:
1. With nothing connected to generator, start the engine outdoors.
2. Plug in and turn on the first load, preferably the largest load you have.
3. Permit the generator output to stabilize (engine runs smoothly and attached device operates properly).
4. Plug in and turn on the next load.
5. Again, permit the generator to stabilize.
6. Repeat steps 4 and 5 for each additional load.
Never add more loads than the generator capacity. Take special care to consider surge loads in generator capacity.
1200 1800
2355 Total
Running Watts
2000 Highest
Starting Watts
Step 5: Generator Shutdown
1. Turn off and unplug all electrical loads from generator panel receptacles. Never stop engine with electrical devices plugged in and turned on.
2. Let engine run at no-load for one minute to stabilize internal temperatures of engine and generator.
3. Push engine switch to off (0) position.
4. Move fuel valve to off (0) position.
11
Page 12
Not for
Reproduction
Maintenance
Maintenance

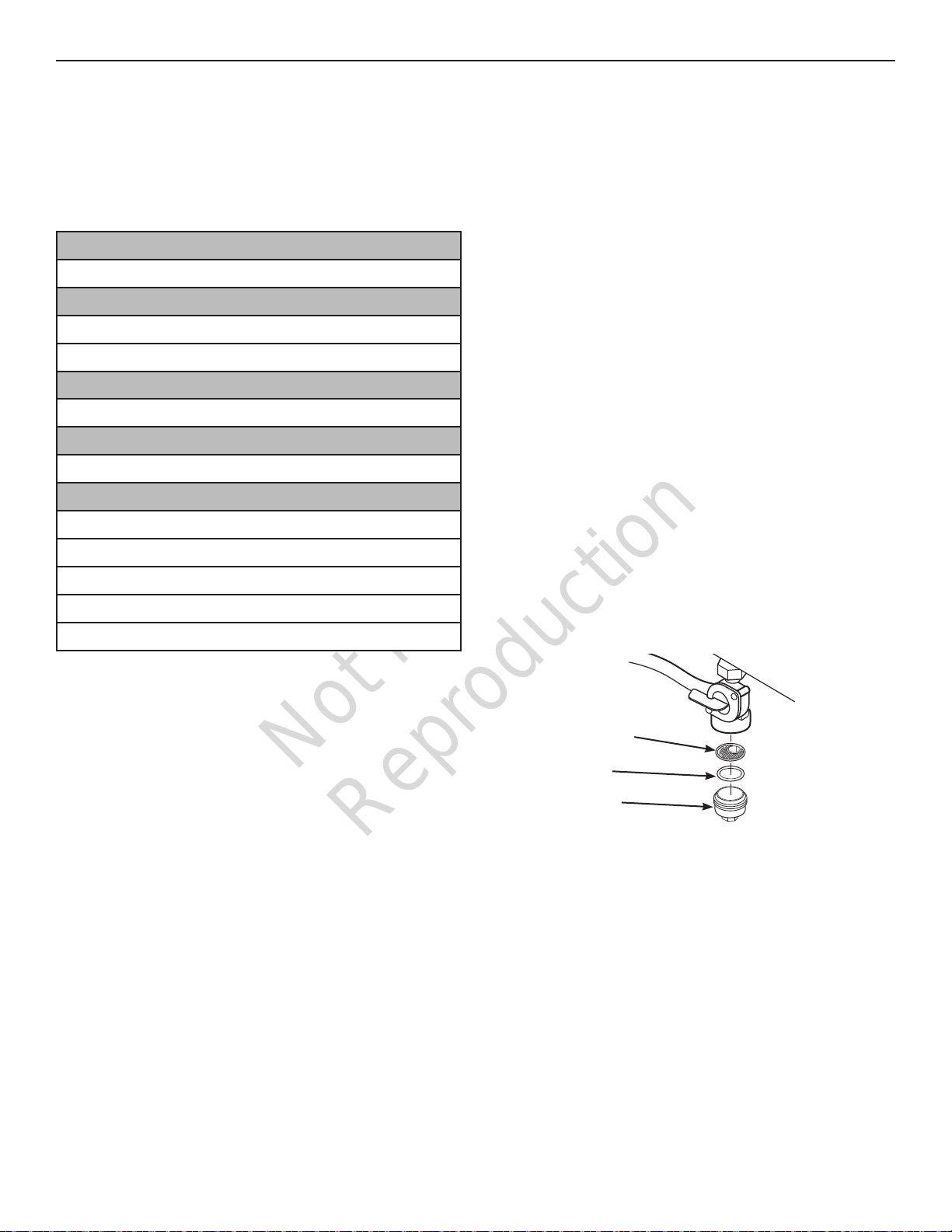

Maintenance Schedule
Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse conditions noted below.
First 5 Hours
• Change engine oil
Every 8 Hours or Daily
• Clean debris
• Check engine oil level
Every 25 Hours or Yearly
• Clean engine air filter
Every 50 Hours or Yearly
• Change engine oil
Yearly
• Replace engine air filter
• Service fuel valve
• Service spark plug
1
1
1
Cleaning
Daily or before use, look around and underneath the generator for signs of oil or fuel leaks. Clean any accumulated debris. Keep area around muffler free from any debris.
• Use a soft bristle brush to loosen caked on dirt or oil.
• Use a damp cloth to wipe exterior surfaces clean.
NOTICE Improper treatment of generator could damage it and shorten its life. Do not expose generator to excessive moisture, dust, dirt, or corrosive vapors. Do not insert any objects through cooling slots.

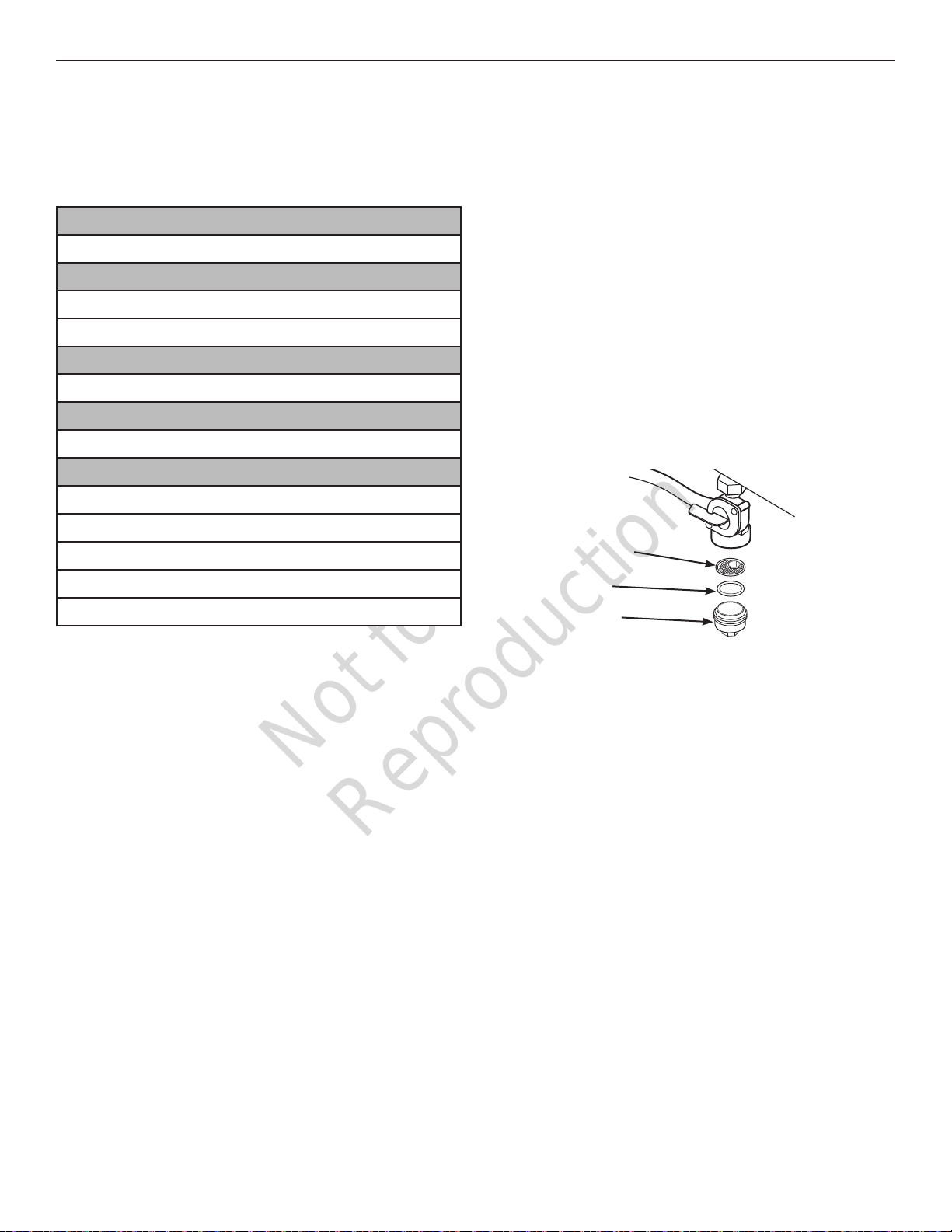

Fuel Valve Maintenance
The fuel valve is equipped with a fuel sediment cup, screen, and o-ring that need to be cleaned.
1. Move fuel valve to off (0) position.
2. Remove sediment cup from fuel valve. Remove o-ring and screen from fuel valve.
Screen
• Inspect muffler and spark arrester
• Clean cooling system
1
Service more often under dirty or dusty conditions.
2
See any authorized dealer for service.
General Recommendations
Regular maintenance will improve the performance and extend the life of the generator. See any authorized dealer for service.
The generator’s warranty does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, the operator must maintain the generator as instructed in this manual.
All service and adjustments should be made at least once each season. A new spark plug and clean air filter assure proper fuel-air mixture and help your engine run better and last longer. Follow requirements in Maintenance Schedule.
Emissions Control
Maintenance, replacement, or repair of the emissions control devices and systems may be performed by any non-road engine repair establishment or individual. However, to obtain ”no charge” emissions control service, the work must be performed by a factory authorized dealer. See Emissions Warranty.
1, 2
O-Ring
Sediment Cup
3. Wash sediment cup, o-ring, and screen in a nonflammable solvent. Dry them thoroughly.
4. Place screen and o-ring into fuel valve. Install sediment cup and tighten securely.
5. Move fuel valve to on (I) position, and check for leaks. Replace fuel valve if there is any leakage.
12 BRIGGSandSTRATTON.COM
Page 13
Not for
Reproduction
Maintenance
Engine Maintenance
Oil Recommendations
We recommend the use of Briggs & Stratton Warranty Certified oils for best performance. Other high-quality detergent oils are acceptable if classified for service SF or higher. Do not use special additives. See Common
Service Parts.
Outdoor temperatures determine the proper oil viscosity for the engine. Use the chart to select the best viscosity for the outdoor temperature range expected.
* Below 4°C (40°F) the use of SAE 30 will result in hard starting. ** Above 27°C (80°F) the use of 10W30 may cause increased oil
consumption. Check oil level more frequently.
Checking/Adding Engine Oil
Oil level should be checked prior to each use or at least every 8 hours of operation. Keep oil level maintained.
1. Make sure generator is on a level surface.
2. Clean area around oil fill, remove dipsitck and wipe with clean cloth. Replace dipstick. Remove and check oil level.
NOTICE Do not screw in dipstick when checking oil level.
3. Verify oil is at full mark on dipstick. Replace and tighten dipstick.
Full
NOTICE Do not attempt to crank or start engine before it has been properly serviced with recommended oil. This could result in an engine failure.
CAUTION Avoid prolonged or repeated skin contact
with used motor oil. Used motor oil has been shown to cause skin cancer in certain laboratory animals.
Thoroughly wash exposed areas with soap and water.
KEEP OUT OF REACH OF CHILDREN. DON’T
POLLUTE. CONSERVE RESOURCES. RETURN USED OIL TO COLLECTION CENTERS.
Changing Engine Oil
If you are using your generator under extremely dirty or dusty conditions, or in extremely hot weather, change the oil more often.
Change the oil while the engine is still warm from running, as follows:
1. Make sure unit is on a level surface.
2. Remove oil drain plug and drain oil completely into a suitable container.
Oil Drain Plug
3. Reinstall oil drain plug and tighten securely. Remove dipstick.
4. Slowly pour recommended oil (about 36 oz. (1.0 l)) into oil fill opening. Pause to permit oil to settle. Fill to Full mark on dipstick.
5. Wipe dipstick clean each time oil level is checked. Do not overfill.
6. Reinstall dipstick. Tighten cap securely.
7. Wipe up any spilled oil.
4. If needed, slowly pour oil into oil fill opening to the full mark on dipstick. Do not overfill.
NOTICE Overfilling with oil could cause the engine to not start, or hard starting.
• Do not overfill.
• If over the full mark on dipstick, drain oil to reduce oil level to full mark on dipstick.
5. Replace and tighten dipstick.
13
Page 14
Not for
Reproduction
Maintenance

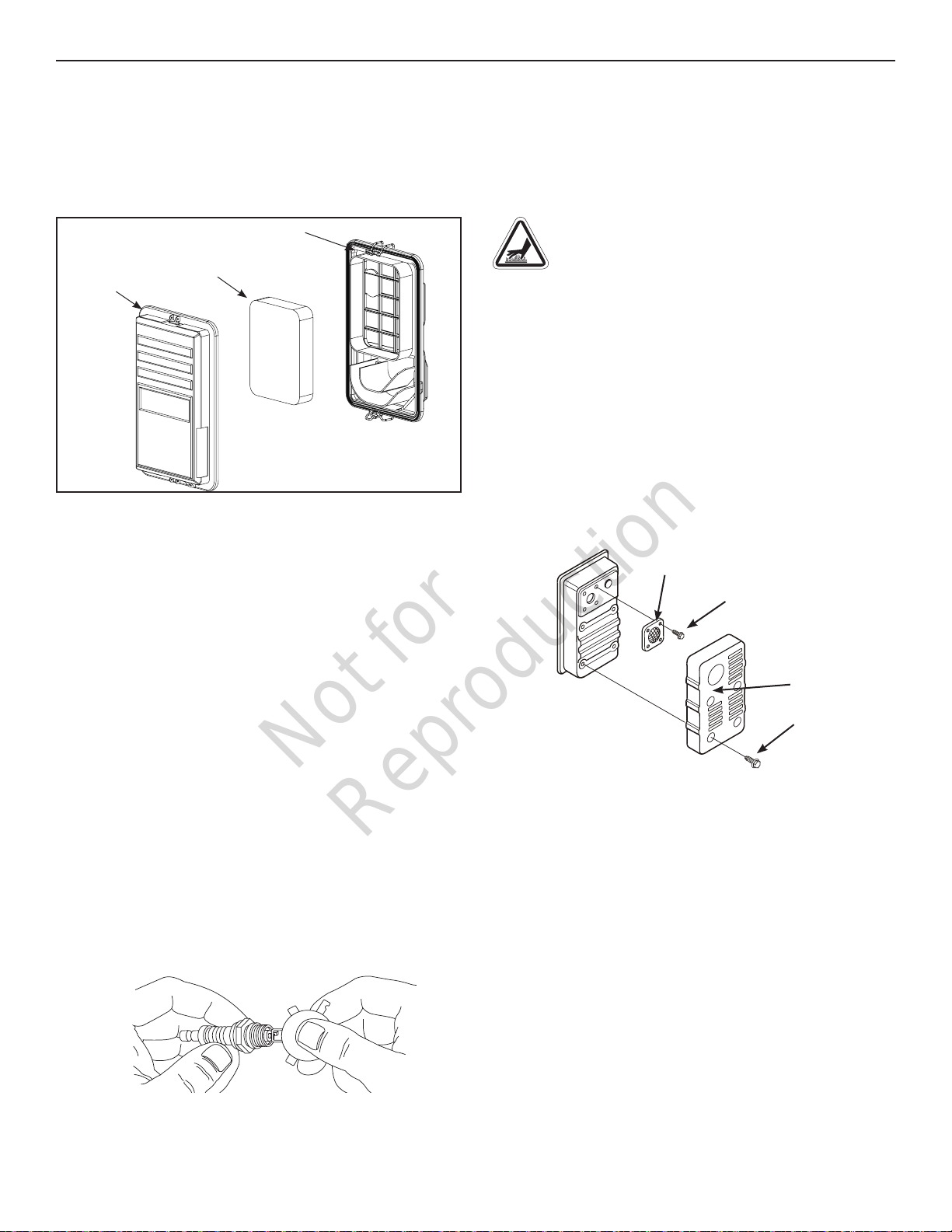

Service Air Cleaner
Your engine will not run properly and may be damaged if you run it with a dirty air cleaner. Clean or replace more often if operating under dusty or dirty conditions.
To service the air cleaner, follow these steps:
1. Unclamp latches that hold on the cover. Latches
Filter
Cover
2. Remove cover and foam air filter.
3. Wash the foam air filter in liquid detergent and water.
Squeeze dry the foam air filter in a clean cloth.
NOTICE If the filter is excessively dirty, replace with a new filter. See Common Service Parts.
4. Saturate the foam air filter with clean engine oil. To
remove the excess engine oil, squeeze the foam air filter in a clean cloth.
5. Reinstall clean or new foam air filter.
6. Reinstall the air filter cover and re-clamp latches.
Service Spark Plug
Changing the spark plug will help your engine to start easier and run better.
1. Clean area around spark plug.
2. Remove and inspect spark plug.
3. Replace spark plug if electrodes are pitted, burned
or porcelain is cracked. Use the recommended replacement spark plug. See Common Service Parts.
4. Check electrode gap with wire feeler gauge and reset
spark plug gap to recommended gap if necessary (see Specifications).
5. Install spark plug and tighten firmly.
Inspect Muffler and Spark Arrester
The engine exhaust muffler has a spark arrester screen. Inspect the muffler for cracks, corrosion, or other damage. Inspect spark arrester screen for damage or carbon blockage. Clean if carbon blockage is found using brush and commercial solvent or replace if damaged.
WARNING! cause burns resulting in serious injury.
• Do not touch hot parts.
• It is a violation of California Public Resource Code, Section 4442, to use or operate the engine on any forest­covered, brush-covered, or grass-covered land unless the exhaust system is equipped with a spark arrester, as defined in Section 4442, maintained in effective working order. Other states or federal jurisdictions may have similar laws, reference Federal Regulation 36 CFR Part
261.52.
Replace spark arrester as follows:
1. Remove four screws that connect heat shield to
muffler.
Muffler
2. Remove four screws that attach spark arrester screen.
3. Obtain a replacement screen. See Common Service
Parts.
4. Reattach screen and muffler guard.
Common Service Parts
Air Cleaner .............................704928
Spark Plug .............................704948
Engine Oil Bottle ........................100028
Synthetic Oil Bottle ......................100074
Fuel Stabilizer .................100120 or 100117
Spark Arrester ........................ 83083GS
Contact an authorized service dealer or BRIGGSandSTRATTON.com for a full list of parts and diagrams.
Contact with muffler area could
Spark Arrester Screen
Screws
Heatshield
Screws
14 BRIGGSandSTRATTON.COM
Page 15
Not for
Reproduction
Storage
If storing the unit for more than 30 days, use the following guidelines to prepare it for storage.
Long Term Storage Instructions
1. Clean the generator as outlined in Cleaning.
2. Change engine oil while engine is still warm, drain oil from crankcase. Refill with recommended grade. See Changing Engine Oil.
3. Treat or drain fuel from generator as fuel can become stale when stored over 30 days.
Stale fuel causes acid and gum deposits to form in the fuel system or on essential carburetor parts. To keep fuel fresh, use Briggs & Stratton® Advanced Formula Fuel Treatment & Stabilizer, available wherever Briggs & Stratton genuine service parts are sold. See Common Service Parts.
There is no need to drain gasoline from the engine if a fuel stabilizer is added according to instructions. Run the engine for 2 minutes to circulate the stabilizer throughout the fuel system before storage.
If gasoline in the engine has not been treated with a fuel stabilizer, it must be drained into an approved container. Run the engine until it stops from lack of fuel. The use of a fuel stabilizer in the storage container is recommended to maintain freshness.
Storage
WARNING!
flammable and explosive which could cause burns, fire or explosion resulting in death or
serious injury.
• When storing fuel or equipment with fuel in tank, store
away from furnaces, stoves, water heaters, clothes dryers or other appliances that have pilot light or other ignition source because they could ignite fuel vapors.
• When draining fuel, turn generator engine off and let it
cool at least 2 minutes before removing fuel cap. Loosen cap slowly to relieve pressure in tank. Drain fuel tank outdoors. Keep fuel away from sparks, open flames, pilot lights, heat, and other ignition sources.
• Check fuel lines, tank, cap and fittings frequently for
cracks or leaks. Replace if necessary.
4. Store generator in clean, dry area and cover with a suitable protective cover that does not retain moisture.
WARNING! Storage covers could cause a fire resulting in death or serious injury.
• Do not place a storage cover over a hot generator. Let equipment cool for a sufficient time before placing the cover on the equipment.
Fuel and its vapors are extremely
15
Page 16
Not for
Reproduction
Troubleshooting/Specifications
Problem Cause Correction
Engine is running, but no AC output is available.
1. One of the circuit breakers is open.
2. Poor connection or defective cord set.
3. Connected device is bad.
1. Reset circuit breaker.
2. Check and repair.
3. Connect another device that is in good condition.
Engine runs well at no-load but “bogs down” when loads are connected.
Engine will not start; starts and runs rough or shuts down when running.
For all other issues, see a Briggs & Stratton authorized dealer.
1. Generator is overloaded. 1. See Generator Capacity.
1. Engine switch set to off (0) position.
2. Fuel valve is in off (0) position.
3. Low oil level.
4. Dirty air cleaner.
5. Out of fuel.
6. Spark plug wire not connected to spark plug.
7. Flooded with fuel.
Specifications
Starting Watts .............................6,250
Running Watts* ...........................5,000
AC Current at 240 Volts ............... 20.8 Amps
AC Current at 120 Volts ............... 41.6 Amps
Frequency. . . . . . . . . . . . . . . . . . . . . 60 Hz at 3600 rpm
Phase ............................Single Phase
Displacement ................23.73 cu. in. (389 cc)
Spark Plug Gap ...............0.030 in. (0.76 mm)
Fuel Capacity .........7.5 U.S. Gallons (28.4 Liters)
Oil Capacity ................36 Ounces (1.0 Liters)
1. Set switch to on (I) position.
2. Turn fuel valve to on (I) position.
3. Fill crankcase to proper level or place generator on level surface.
4. Clean or replace air cleaner.
5. Fill fuel tank.
6. Connect wire to spark plug.
7. Wait 5 minutes and re-crank engine.
Power Ratings: The net torque rating for individual gasoline engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 Small Engine Power & Torque Rating Procedure, and is rated in accordance with SAE J1349. Net torque values are derived at 3600 RPM and are taken with exhaust and air cleaner installed. Given the wide array of conditions in which they are placed, the gasoline engine may not develop the rated net torque when used in a given piece of power equipment. This difference is due to a variety of factors including, but not limited to, the variety of application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated torque for this engine.
* This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04 (motors and generators) and PGMA (Portable Generator Manufacturers’ Association) standard PGMA G200 (Standard for Testing and Validating Performance of Portable Generators).
16 BRIGGSandSTRATTON.COM
Page 17
Not for
Reproduction
Notes
17
Page 18
Not for
Reproduction
Warranty
BRIGGS & STRATTON PRODUCTS WARRANTY POLICY
Briggs & Stratton warrants that, during the warranty period specified below, it will repair or replace, free of charge, any part that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for and is subject to the time periods and conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at BRIGGSandSTATTON.COM. The purchaser must contact the Authorized Service Dealer, and then make the product available to the Authorized Service Dealer for inspection and testing.
There is no other express warranty. Implied warranties, including those of merchantability and fitness for a particular purpose, are limited to the warranty period listed below, or to the extent permitted by law. Liability for incidental or consequential damages are excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to country.**
Item Consumer Use Commercial Use
Equipment 24 months ▲ 12 months
Engine* 24 months 12 months
Battery (if equipped) 3 months None
▲ After 12 months, warranty covers parts only. * Applies to Briggs & Stratton engines only. Warranty coverage of non-Briggs & Stratton engines is provided by that engine manufacturer. Emissions-related components are covered by the Emissions Warranty Statement. ** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to [email protected], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170. The warranty period begins on the date of purchase by the first retail or commercial consumer. “Consumer use” means personal residential household use by a retail consumer. “Commercial use” means all other uses, including use for commercial, income producing or rental purposes. Once a product has experienced commercial use, it shall thereafter be considered as a commercial use product for purposes of this warranty. Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the product will be used to determine the warranty period. Product registration is not required to obtain warranty service on Briggs & Stratton products.
LIMITED WARRANTY
WARRANTY PERIOD
ABOUT YOUR WARRANTY
Warranty service is available only through Briggs & Stratton Authorized Service Dealers. This warranty covers only defects in materials or workmanship. It does not cover damage caused by improper use or abuse, improper maintenance or repair, normal wear and tear, or stale or unapproved fuel. Improper Use and Abuse - The proper, intended use of this product is described in the Operator’s Manual. Using the product in a way not described in the Operator’s Manual or using the product after it has been damaged will not be covered under this warranty. Warranty coverage will also not be provided if the serial number on the product has been removed or the product has been altered or modified in any way, or if the product has evidence of abuse such as impact damage or water/chemical corrosion damage. Improper Maintenance or Repair - This product must be maintained according to the procedures and schedules provided in the Operator’s Manual, and serviced or repaired using genuine Briggs & Stratton parts or equivalent. Damage caused by lack of maintenance or use of non-original parts is not covered by warranty. Normal Wear and Tear - Like most mechanical devices, your unit is subject to wear even when properly maintained. This warranty does not cover repairs when normal use has exhausted the life of a part or the equipment. Maintenance and wear items such as filters, belts, cutting blades, and brake pads (except engine brake pads) are not covered by warranty due to wear characteristics alone, unless the cause is due to defects in material or workmanship. Stale or Unapproved Fuel - In order to function correctly, this product requires fresh fuel that conforms to the criteria specified in the Operator’s Manual. Engine or equipment damage caused by stale fuel or the use of unapproved fuels (such as E15 or E85 ethanol blends) is not covered by warranty. Other Exclusions - This warranty excludes damage due to accident, abuse, modifications, alterations, improper servicing, freezing or chemical deterioration. Attachments or accessories that were not originally packaged with the product are also excluded. There is no warranty coverage on equipment used for primary power in place of utility power or on equipment used in life support applications. This warranty does not include used, reconditioned, second-hand, or demonstration equipment or engines. This warranty also excludes failures due to acts of God and other force majeure events beyond the manufacturer’s control.
80011053_EN Rev. A
18 BRIGGSandSTRATTON.COM
Page 19
Not for
Reproduction
Generador portátil para
uso en exteriores
Manual del operador
Número de modelo __________________________ Revisión __________________________________ Número de serie ____________________________ Fecha de compra ___________________________
Page 20
Not for
Reproduction
Descripción del equipo
Índice
Descripción del equipo.........................2
Características y controles......................5
Operación ...................................7
Mantenimiento ..............................12
Almacenamiento.............................15
Solución de problemas/Especificaciones.........16
Garantía....................................18
Registre su producto
Con el fin de garantizar la cobertura de la garantía de forma oportuna y completa, registre su producto en línea en www.onlineproductregistration.com.
Símbolos y advertencias
Señal Advertencias
PELIGRO
ADVERTENCIA
PRECAUCIÓN
AVISO
Símbolo Nombre Explicación
Símbolo de alerta de seguridad
Manual del operador
Gases Tóxicos
Incendio
Descarga eléctrica
Indica un peligro que, si no se evita, ocasionará la muerte o lesiones graves.
Indica un peligro que si no es evitado, podría ocasionar la muerte o heridas graves.
Indica un peligro que, si no se evita, podría ocasionar lesiones menores o moderadas.
Hace referencia a una práctica no relacionada con una lesión física.
Indica un posible riesgo para su integridad física.
El no cumplir con leer y seguir las advertencias, las instrucciones y el manual del operador podrían dar como resultado la muerte o lesiones graves.
El escape del motor contiene monóxido de carbono, un gas tóxico que puede matar en minutos. No puede olerlo ni verlo.
El combustible y sus vapores son extremadamente inflamables, lo que podría causar quemaduras o incendios que conlleven la muerte o lesiones graves.
El escape del motor puede causar un incendio que conlleve la muerte o lesiones graves.
El generador podría provocar electrocución que conlleve lesiones graves o la muerte.
Símbolo Nombre Explicación
Superficie caliente
¡ADVERTENCIA! El escape del motor de este producto contiene sustancias químicas que según el estado de California pueden causar cáncer,
defectos de nacimiento u otros daños reproductivos.
¡ADVERTENCIA! Ciertos componentes de este producto y sus accesorios correspondientes
contienen sustancias químicas que según el estado de California pueden causar cáncer, defectos de nacimiento u otros daños reproductivos. Lávese las manos después de manipular estos elementos.
El silenciador puede causar quemaduras que podrían comportar lesiones graves.
Descripción del equipo
Lea este manual cuidadosamente y familiarícese con el generador. Conozca sus aplicaciones, sus limitaciones, y cualquier riesgo implicado. Guarde
estas instrucciones para futuras consultas. El generador para exteriores es un generador de corriente
alterna (CA), accionado por motor, de campo giratorio equipado con un regulador de voltaje. Este generador está diseñado para suministrar energía eléctrica para iluminación, aparatos, herramientas y motores compatibles. El regulador de voltaje dentro del generador está diseñado para mantener el nivel de voltaje de salida automáticamente.
El generador portátil produce energía que puede usarse para aparatos que empleen los cables prolongadores incluidos o para restaurar la energía del hogar temporal por primera vez. Antes del próximo corte de energía de su hogar, instale uno de los interruptores de transferencia que aparezca en la lista. Un interruptor de transferencia es un dispositivo independiente que un electricista con licencia instala y que permite al generador portátil estar conectado por cables, mediante una toma de bloqueo, directamente al sistema eléctrico de su hogar. Los cables prolongadores conectados al panel de control del generador portátil no tienen no están diseñados para ser una solución a largo plazo cuando estén conectados a aparatos dentro de casa.
Se ha realizado el máximo esfuerzo para reunir en este manual la información más precisa y actualizada. No obstante, el fabricante se reserva el derecho de modificar, alterar o mejorar de cualquier otra forma el generador y este documento en cualquier momento y sin previo aviso.
AVISO Si tiene alguna pregunta acerca del uso esperado, póngase en contacto con el distribuidor autorizado. Este equipo se ha diseñado para usarse con partes autorizadas de Briggs & Stratton Power Products únicamente.
2 BRIGGSandSTRATTON.COM2 BRIGGSandSTRATTON.COM
Page 21
Not for
Reproduction
Descripción del equipo
Puesta a tierra del sistema
El sistema tiene una puesta a tierra del sistema que conecta los componentes de la estructura del generador con los terminales de tierra en las tomas de salida de CA. La puesta a tierra del sistema está conectada al cable neutral CA (el cable neutral está unido a la estructura del generador).
Arrancador de retroceso
Llenado de aceite/varilla del aceite Identificación del motor Tapón de drenaje del aceite
Sujetador de tierra
Requisitos especiales
Pueden existir ordenanzas o códigos locales, federales o del estado que se apliquen al uso previsto del generador. Consulte a un electricista calificado, a un inspector eléctrico o a la agencia local con jurisdicción en el tema:
Este generador no debe utilizarse en un emplazamiento de obra según se define por NFPA 70-2014 (NEC) sección 590.6.
Tapa de combustible
Válvula de combustible
Palanca del cebador
Silenciador con extintor de chispas Filtro de aire
Etiqueta de identificación
Arrancador de retroceso — permite arrancar manualmente el motor.
Control del cebador — se usa cuando se arranca el motor en frío.
Etiqueta de identificación — proporciona el modelo y número de serie del generador.
Filtro de Aire — filtra el aire de admisión del motor. Identificación del motor — proporciona el modelo, tipo y
código del motor. Silenciador con extintor de chispas — El silenciador
reduce el ruido del motor y está equipado con una pantalla de extintor de chispas.
Tapa de combustible — agregue combustible sin plomo aquí.
Tapa de llenado de aceite/varilla indicadora de nivel – compruebe y añada aceite de motor aquí.
Tapón de drenaje del aceite — drene el aceite del motor por aquí.
Terminal de conexión a tierra — Consulte a la agencia local con jurisdicción en el tema sobre los requisitos de conexión a tierra en su área.
Válvula de Combustible — se usa para encender o apagar el suministro de combustible.
33
Page 22
Not for
Reproduction
Descripción del equipo
Proporcionar energía temporalmente usando cables prolongadores
120V
Toma de 120V
OUTLET
1. Solo use cables identificados para el uso en exteriores y con la clasificación adecuada para sus cargas.
Proporcionar energía
Amperaje
total
Hasta 13A
temporalmente usando cables prolongadores
Válvula mínima con clasificación para
exteriores
Hasta 15m (50 pies) Hasta 30m (100 pies)
16
14
Restablecer la energía de su hogar con uno de los interruptores de transferencia de la lista
Las conexiones al sistema eléctrico de su hogar deben usar un interruptor de transferencia de la lista y un electricista con licencia debe instalarlo. La conexión debe aislar al generador de energía del suministro de electricidad y cumplir con todas las leyes correspondientes y códigos eléctricos.Suministre energía a su hogar con un sistema de interruptor de transferencia de 30 A.
Toma de 120/240V
APARATOS COMUNES DENTRO DE CASA
—
Interruptor de transferencia
Hasta 15A
Hasta 20A
Hasta 30A
2. Siga las instrucciones de seguridad de los cables.
3. Los cables prolongadores que se conectan directamente a la casa aumentan el riesgo de intoxicación por monóxido de carbono a través de orificios. Instale alarmas de monóxido de carbono.
4. Antes del próximo corte de energía de su hogar, instale no de los interruptores de transferencia que aparezca en la lista*.
14
12
10
12
10
8
*Certificado por un laboratorio de pruebas reconocido a nivel nacional que indique que el
4 BRIGGSandSTRATTON.COM4 BRIGGSandSTRATTON.COM
producto cumple con los estándares adecuados de prueba de seguridad de productos.
Page 23
Not for
Reproduction
Características y controles
Compare las ilustraciones con su generador para familiarizarse con la ubicación de los diversos controles y advertencias del producto.
Apagado por bajo nivel de aceite
Interruptor del motor
Disyuntor principal
Toma de bloqueo de 120 o 240 voltios de CA, 30 A
Disyuntores
Toma doble GFCI de 120 voltios de CA, 20 A
Apagado por bajo nivel de aceite — Esta unidad está equipada con un dispositivo de protección contra bajo nivel de aceite. Para que el motor arranque y funcione, el nivel del aceite debe ser adecuado. Si la presión de aceite del motor cae por debajo del nivel predeterminado, el interruptor de nivel de aceite detiene el motor. Compruebe el nivel de aceite con la varilla indicadora de nivel.
Disyuntor del circuito (CA) — Las tomas dobles GFCI de 120 voltios de 20 A cuentan con disyuntores con un botón para el restablecimiento de 20A para proteger al generador de una sobrecarga eléctrica.
Disyuntor principal — Las tomas cuentan con un disyuntor de interruptor basculante de 21 A para proteger al generador de una sobrecarga eléctrica.
Interruptor del motor — Coloque este interruptor en la posición ON (I) antes de arrancar el motor. Coloque el interruptor en la posición OFF (0) para apagar el motor.
Toma de bloqueo de 120 o 240 voltios de CA, 30 A — Se usa para suministrar energía de 120 o 240 voltios de CA, monofásica y de 60 Hz para operar luces, electrodomésticos, herramientas y cargas de motores eléctricos.
Toma doble GFCI de 120 voltios de CA, 20 A — Se usa para suministrar energía de 120 voltios de CA, monofásica y de 60 Hz para operar luces, electrodomésticos, herramientas y cargas de motores eléctricos.
55
Page 24
Not for
Reproduction
Características y controles

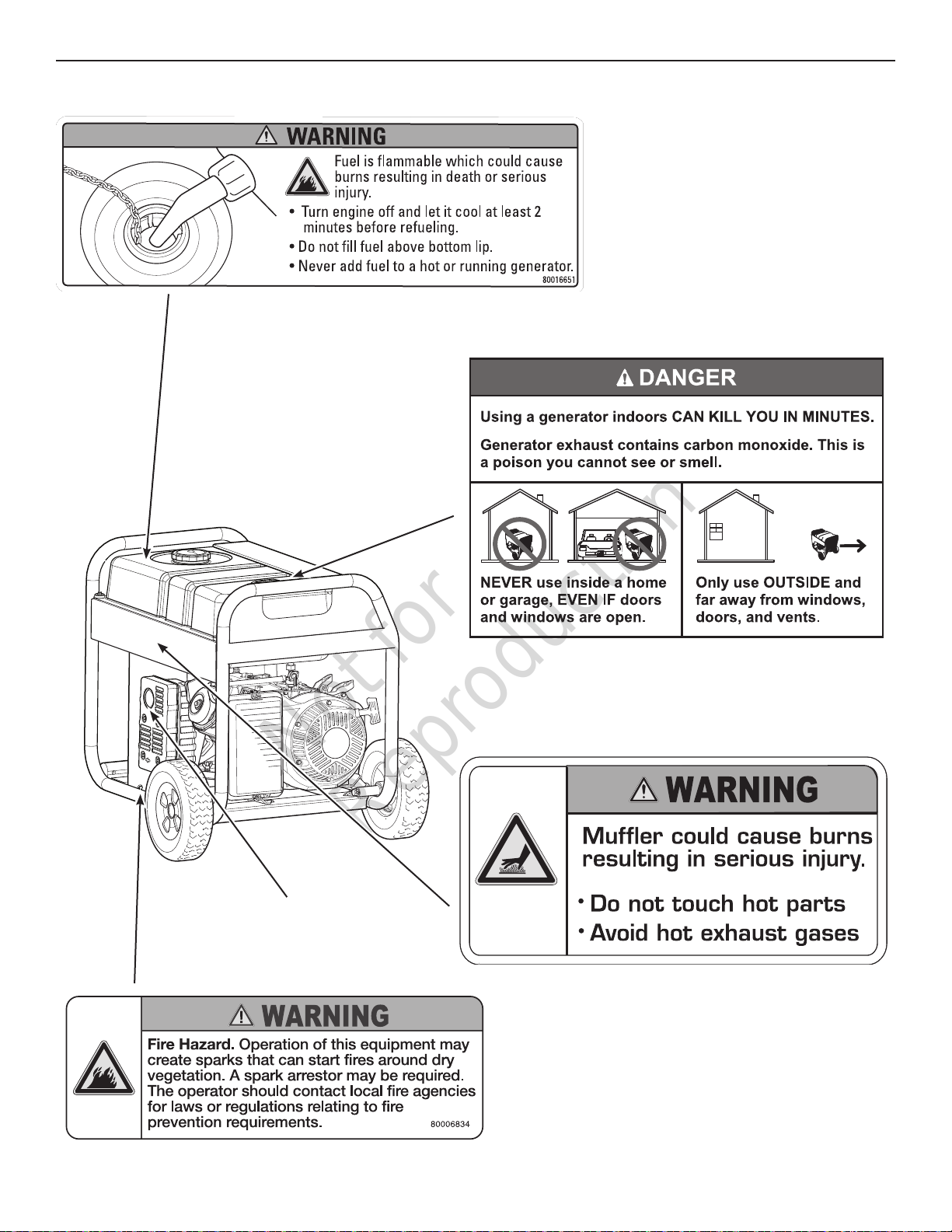

Mofle
Apúntelo lejos de la casa.
202997
6 BRIGGSandSTRATTON.COM6 BRIGGSandSTRATTON.COM
Page 25
Not for
Reproduction
Operación
Operación
Paso 1: Ubicación segura
Antes de arrancar el generador portátil hay dos problemas de seguridad igualmente importantes con respecto a la intoxicación por monóxido de carbono e incendios que debe abordarse.
Ubicación de funcionamiento del generador portátil para reducir el riesgo de intoxicación por monóxido de carbono
El escape del motor de todos los equipos que queman combustibles fósiles, como el generador portátil, contiene monóxido de carbono, un gas tóxico que puede matar en minutos. NO puede olerlo, verlo ni saborearlo. Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.
En muchos estados, la ley requiere que tenga en casa una alarma en funcionamiento de monóxido de carbono. Una alarma de monóxido de carbono es un dispositivo electrónico que detecta niveles peligrosos de monóxido de carbono. Cuando haya una acumulación de monóxido de carbono, la alarma avisará a los inquilinos con una alarma y una luz indicadora, visible e intermitente. Las alarmas de humo no pueden detectar el monóxido de carbono.
Alarma de monóxido de carbono
PELIGRO El escape del motor contiene monóxido de carbono, un gas tóxico que puede matar en
minutos. NO puede olerlo, verlo ni saborearlo. Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.
• Solo opere este producto al aire libre, lejos de ventanas, puertas y ventilaciones, para reducir el riesgo de que el monóxido de carbono se acumule y pueda circular a espacios habitados.
• Instale alarmas de monóxido de carbono con baterías o alarmas con enchufe que cuenten con batería de respaldo de acuerdo a las instrucciones del fabricante. Las alarmas de humo no pueden detectar el monóxido de carbono.
• No opere este producto dentro de hogares, garajes, sótanos, espacios reducidos, cobertizos u otros espacios parcialmente cerrados, incluso si usa ventiladores o deja las puertas y ventanas abiertas. El monóxido de carbono se puede acumular rápidamente en estos espacios y puede permanecer durante horas, incluso después de que se apaga este producto.
• Siempre coloque este producto en la dirección del viento y apunte el escape del motor lejos de espacios habitados.
Si comienza a sentirse mareado o débil cuando utiliza este producto, tome aire fresco inmediatamente. Consulte a un médico. Puede haberse intoxicado con monóxido de carbono.
USE AL AIRE LIBRE - EVITE EL ENVENENAMIENTO POR MONÓXIDO DE CARBONO (CO)
SILENCIADOR
punto fuera
de casa
ALARMA(S) DE MONÓXIDO DE CARBONO
Instale alarmas de monóxido de carbono en el interior de su casa. Si no cuenta con detectores de monóxido de carbono, no se dará cuenta que está siendo víctima del envenenamiento por monóxido de carbono, lo que puede generarle la muerte.
77
Page 26
Not for
Reproduction
Operación
Ubicación de funcionamiento para reducir el riesgo de incendio
¡ADVERTENCIA! Los gases y el calor de escape
pueden inflamar los materiales combustibles y las
estructuras o dañar el tanque de combustible y provocar un incendio, lo que podría comportar la muerte o lesiones graves.
• El generador portátil debe encontrarse al menos a
1,5 m (5 pies) de cualquier estructura, alero, árboles, ventanas, puertas, cualquier abertura de pared, arbustos o vegetación de más de 30,5 cm (12 in) de altura.
• No coloque el generador portátil bajo una cubierta u otro tipo de estructura que pueda limitar el flujo de aire. Se deben instalar y mantener alarma(s) de humo en el interior de acuerdo con las instrucciones y/o recomendaciones del fabricante.
• Las alarmas de monóxido de carbono no pueden detectar el humo.
• No coloque el generador portátil en forma distinta a la que se muestra.
1,5 m (5 pies)
min.
Mofle
MUFFLER
1,5 m (5 pies)
min.
8 BRIGGSandSTRATTON.COM8 BRIGGSandSTRATTON.COM
Page 27
Not for
Reproduction
Operación
Paso 2: Aceite y combustible
El motor del generador se envía de fábrica lleno de aceite 10W30. De esta manera, el generador funcionará con un rango mayor de temperatura y condiciones climáticas. Para revisar o agregar aceite, consulte la sección Mantenimiento.
El combustible debe cumplir con estos requisitos:
• Ser un combustible sin plomo, fresco, limpio y con un mínimo de 87 octanos.
• Se acepta gasolina que contenga hasta 10 % de etanol.
E10
AVISO No mezcle el aceite con el combustible ni modifique el motor para que opere con combustibles alternos. El uso de combustibles sin aprobación puede dañar el motor y no está cubierto por la garantía.
Consulte la sección Gran altura en el caso de estar a una altura de 1524 m (5000 pies) o superior.
muerte o lesiones graves.
• No recargue combustible si el generador está en
funcionamiento.
• Apague el motor y déjelo enfriar por al menos 2 minutos
antes de retirar la tapa de combustible.
• Llene el tanque de combustible al aire libre. Mantenga el
combustible alejado de chispas, llamas abiertas, llamas pilotos, fuentes de calor y otras fuentes de ignición. Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y los accesorios. Cambie si es necesario.
E15
¡ADVERTENCIA! El combustible y sus vapores
son extremadamente inflamables, lo que podría causar quemaduras o incendios que conlleven la
Gran altitud
A altitudes superiores a los 1524 m (5000 pies), es aceptable usar gasolina con un mínimo de 85 octanos. Para permanecer en cumplimiento con el control de emisiones, se requiere el ajuste de alta altitud. El funcionamiento sin este ajuste provocará una disminución en el rendimiento y un aumento en el consumo de combustible y en las emisiones.
Consulte a su distribuidor autorizado de Briggs & Stratton para obtener información sobre el ajuste para gran altitud. No se recomienda operar el motor a altitudes inferiores a 762 m (2500 pies) con el kit para gran altitud.
Transporte
Al transportar equipo con un vehículo o remolque, gire la válvula de cierre de combustible a la posición apagada (0). No incline el motor ni el equipo en un ángulo que provoque un derrame de combustible.
Paso 3: Puesta en marcha del generador
Desconecte todas las cargas eléctricas del generador Siga las siguientes instrucciones de puesta en marcha:
1. Asegúrese de que la unidad esté al aire libre sobre una superficie nivelada.
AVISO No operar la unidad en una superficie plana puede hacer que la unidad se apague.
2. Coloque la válvula de combustible en la posición de encendido ON (I).
Válvula de combustible
1. Quite lentamente la tapa para eliminar la presión del tanque.
2. Agregue lentamente combustible sin plomo en el tanque de combustible. Tenga cuidado de no añadir combustible por encima de la solapa. Esto permite que quede el espacio adecuado para permitir la expansión del combustible.
3. Instale la tapa del tanque de combustible y espere a que se evapore el combustible que se haya derramado antes de arrancar el motor.
3. Mueva la palanca del cebador ( ) a la posición de cebado.
Palanca del
cebador
4. Coloque el interruptor del motor en la posición de encendido ON (I).
Interruptor del motor
99
Page 28
Not for
Reproduction
Operación
5. Sujete el tirador de retroceso y tire lentamente hasta sentir una ligera resistencia. Entonces tire rápidamente para arrancar el motor.
6. A medida que el motor se calienta, lentamente mueva la palanca del cebador a la posición de funcionamiento ( ). Si el motor falla, mueva la palanca hasta la posición media hasta que el motor funcione con normalidad y vuelva después a la posición de funcionamiento ( ).
AVISO Si el motor arranca pero no funciona, consulte la sección de apagado por bajo nivel de aceite en las
Características y controles.
Paso 4: Cómo conectar las cargas eléctricas
Uso de los cables prolongadores
Solo use cables prolongadores identificados para el uso en exteriores y con la clasificación adecuada para sus cargas. Siga las instrucciones de seguridad de los cables.
¡ADVERTENCIA! Cables prolongadores dañados o sobrecargados pueden recalentarse, formar arco y quemarse dando lugar a riesgos
de muerte o lesiones graves.
AVISO Para obtener mejores resultados al conectar aparatos en las tomas de 120 voltios, conéctelos de esta forma para que consuman energía de forma secuencial.
Toma doble GFCI de 120 voltios de CA, 20 A
Use cada toma para operar cargas eléctricas monofásicas de 120 voltios de CA y 60 Hz que requieran hasta 2400 vatios (2,4 kW) con una corriente de 20 A.
Protección contra fallos de la conexión a tierra
Las tomas dobles cuentan con un interruptor de circuito de tierra accidental (Ground Fault Circuit Interrupter, GFCI) para su protección. El GFCI brinda protección contra descargas eléctricas que pueden ocurrir si su cuerpo forma un camino por el que la electricidad puede llegar a tierra.
Es posible sentir una descarga aunque haya un GFCI; sin embargo, el GFCI está diseñado para interrumpir la corriente rápidamente y que una persona no sufra ninguna lesión eléctrica grave.
1
2
3
4
AVISO Para verificar la salida del generador requerida consulte la sección Capacidad del generador. Conecte las cargas eléctricas en la posición de apagado (OFF) y proceda a encender.
¡ADVERTENCIA! La tensión del generador podría provocar electrocución o quemaduras
que conlleven lesiones graves o la muerte. Entrar en contacto con el conductor neutro y el conductor con voltaje al mismo tiempo podría provocar una descargar eléctrica o quemaduras, incluso si el circuito cuenta con un GFCI de protección.
Probar el GFCI
Pruebe la toma GFCI antes de cada uso de la siguiente forma:
• Presione el botón «Test» (prueba). El botón «Reset» (restablecer) debería liberarse, lo que impide que llegue energía a la toma.
• Presione el botón «Reset» hasta que quede bien colocado y no se mueva de esa posición. Si la toma GFCI no se restablece adecuadamente, no use la toma. Llame o lleve su generador a un centro de servicio.
• Si en algún momento el GFCI se libera, restablézcalo y pruebe la toma.
10 BRIGGSandSTRATTON.COM10 BRIGGSandSTRATTON.COM
Page 29
Not for
Reproduction
Operación
Toma de bloqueo de 120 o 240 voltios de CA, 30 A
Use un enchufe NEMA L14-30 con esta toma. Conecte un cable de 4 conductores con clasificación para cargas de 250 voltios CA y 30 A. La toma de bloqueo del generador
no cuenta con una protección GFCI.
Kit de cables de 4 conductores
240 V
120 V
Y (Voltaje)
NEMA L14-30
Esta toma suministra energía monofásica de 120 o 240 voltios CA y de 60 Hz que requiere hasta 5000 vatios de energía (5,0 kW) a 20,8 A para 240 voltios o 2 cargas independientes de 120 voltios a 20,8 A cada una.
120 V
W (Neutral)
X (Voltaje)
Tierra (verde)
Capacidad del generador
Para asegurarse de que el generador puede suministrar una cantidad suficiente de vatios en funcionamiento y de vatios de arranque para los aparatos que desea dotar de corriente al mismo tiempo, siga estas sencillas instrucciones:
1. Seleccione los aparatos que desea dotar de corriente al mismo tiempo. Consulte la siguiente lista para verificar los vatajes comunes.
Herramienta o
electrodoméstico
Bombilla - 75 vatios 75 ­Bomba de sumidero 800 1200
Refrigerador/Congelador 800 2000 Bomba de pozo de agua -
1/3 hp Aire acondicionado de
ventana - 10000 BTU Ventilador de horno - 1/2 hp 800 1300 Horno microondas - 1000 vatios Televisor a color - 42 pulg. 280 ­Computadora personal con monitor de 17 pulg.
Dispositivo para abrir puertas de garaje - 1/2 HP
* Los vatajes comunes descritos solo son aproximados.
Revise la herramienta o electrodoméstico para el vataje correcto.
Vatios en
funcionamiento*
1000 2000
1200 1800
1000 -
800 -
480 520
Vatios de
arranque
2. Sume los vatios en funcionamiento. Esta es la cantidad de energía que el generador debe producir para mantener los aparatos funcionando. Vea el siguiente ejemplo:
Ejemplo
Herramienta o electrodoméstico
Aire acondicionado de ventana Refrigerador 800 2000 Televisor 280 — Bombilla (75 vatios) 75 —
Total vatios en funcionamiento = 2355 Vatios de arranque más altos = 2000 Total de los vatios del generador requerido = 4355
3. Calcule la cantidad de vatios de arranque que necesitará. Dado que no todos los motores arrancan al mismo tiempo, el vataje de arranque total puede calcularse sumando solo el aparato con mayor exigencia de vatios de arranque adicionales a los vatios de en funcionamiento totales del paso 2.
Administración de energía
Para administrar la energía del generador, secuencialmente agregue cargas de la siguiente manera:
1. Mientras el generador no está conectado a nada, arranque el motor al aire libre.
2. Conecte la primera carga, preferentemente la carga más grande.
3. Permite que la salida del generador se estabilice (el motor funciona con normalidad y el aparato conectado funciona bien).
4. Conecte y enciende la carga siguiente.
5. Nuevamente, permita que la salida del generador se estabilice.
6. Repita los pasos 4 y 5 para cada carga adicional.
Nunca conecte más cargas que la capacidad del generador. Considere con especial cuidado las cargas de sobretensión en la capacidad del generador.
Vatios de
marcha
1200 1800
2355 vatios
totales en
funcionamiento
Vatios de arranque
2000 vatios de
arranque más
altos
Paso 5: Apagado del generador
1. Apague y desenchufe todas las cargas eléctricas de los tomas del panel del generador. Nunca arranque o detenga el motor con dispositivos eléctricos enchufados y encendidos.
2. Permita que el motor funcione sin carga durante varios minutos para que se estabilicen las temperaturas internas del motor y el generador.
3. Mueva el interruptor del motor a la posición apagado (0).
4. Gire la válvula de combustible a la posición OFF (0).
1111
Page 30
Not for
Reproduction
Mantenimiento
Mantenimiento
Plan de mantenimiento
Observe los intervalos de horas o de calendario, los que sucedan primero. Cuando se trabaja en las condiciones adversas, el mantenimiento debe realizarse con mayor frecuencia.
Las primeras 5 horas
• Cambie el aceite del motor
Cada 8 horas de uso o todos los días
• Limpie los residuos
• Verifique el nivel de aceite del motor.
Cada 25 horas de uso o cada año
• Limpie el filtro de aire del motor
Cada 50 horas de uso o cada año
• Cambie el aceite del motor
Cada año
• Reemplace el filtro de aire del motor
• Realice el mantenimiento de la válvula de combustible
• Realice el mantenimiento de la bujía
• Inspeccione el silenciador y el extintor de chispas
• Limpie el sistema de enfriamiento
1
1
1
1, 2
emisiones sea hecho “sin costo alguno”, un distribuidor autorizado por la fábrica debe realizar el trabajo. Consulte la sección Garantía de emisiones.
Limpieza
Cada día, o antes de cada uso, examine la parte de alrededor y debajo del generador en busca de signos de pérdida de aceite o combustible. Limpie cualquier residuo acumulado. Mantenga el área alrededor del silenciador libre de cualquier residuo.
• Use un cepillo de cerda suave para eliminar los restos de suciedad o aceite endurecidos.
• Use un paño húmedo para limpiar las superficies exteriores.
AVISO El tratamiento inadecuado del generador podría estropearlo y acortar su vida útil. No exponga el generador a excesos de humedad, polvo, suciedad o vapores corrosivos. No inserte ningún objeto por las ranuras de refrigeración.
Mantenimiento de la válvula de combustible
La válvula de combustible está equipada con una taza de sedimentos de combustible, una pantalla y una junta tórica que necesitan limpieza.
1. Gire la válvula de combustible a la posición OFF (0).
2. Retire la taza de sedimentos de la válvula de combustible. Retire la junta tórica y la pantalla de la válvula de combustible.
1 Realice el mantenimiento con mayor frecuencia en condiciones de
polvo o suciedad.
2 Para realizar el mantenimiento, recurra a un distribuidor autorizado.
Recomendaciones generales El mantenimiento periódico mejorará el rendimiento
y prolongará la vida útil del generador. Para los mantenimientos, recurra a un distribuidor autorizado.
La garantía del generador no cubre los elementos sujetos a un uso indebido o negligente por parte del operador. Para hacer valer la garantía, el usuario deberá mantener el generador conforme a las instrucciones de este manual.
Todos los ajustes y las reparaciones se deberán realizar al menos una vez por temporada. La instalación de una bujía nueva y la limpieza del filtro de aire garantizan una mezcla de combustible-aire correcta y permiten que el motor funcione mejor y dure más. Siga los requisitos establecidos en el Plan de mantenimiento.
Control de emisiones
Cualquier individuo o establecimiento de reparaciones de motores pequeños para aplicaciones fuera de carretera puede realizar el mantenimiento, reemplazo o reparación de los dispositivos o sistemas de control de emisiones. Sin embargo, para que el mantenimiento del control de
Pantalla
Junta tórica
Taza de sedimentos
3. Limpie la taza de sedimentos, la junta tórica y la pantalla con un disolvente que no sea inflamable. Séquelos por completo.
4. Coloque la pantalla y la junta tórica en la válvula de combustible. Instale la taza de sedimentos y apriétela firmemente.
5. Coloque la válvula de combustible en la posición ON (I) y verifique que no haya goteo. Vuelva a colocar la válvula de combustible si hay goteo.
12 BRIGGSandSTRATTON.COM12 BRIGGSandSTRATTON.COM
Page 31
Not for
Reproduction
Mantenimiento
Mantenimiento del motor
Recomendaciones para el aceite
Recomendamos el uso de aceites Briggs & Stratton con garantía certificada para un mejor rendimiento. Otros aceites detergentes de alta calidad son aceptables si cuentan con la clasificación de servicio SG, SH, SJ o superior. No use aditivos especiales. Consulte la sección
Piezas de servicio comunes.
Las temperaturas exteriores determinarán la viscosidad adecuada del aceite para el motor. Use la tabla para seleccionar la mejor viscosidad para el rango de temperatura exterior esperado.
* El uso de SAE 30 a temperaturas inferiores a 4°C (40°F)
provocará dificultades de arranque.
** El uso de 10W30 a temperaturas superiores a 27°C
(80°F) puede provocar un aumento en el consumo de aceite. Revise el nivel de aceite con más frecuencia.
Revisar/agregar aceite de motor
Compruebe el nivel de aceite antes de cada uso o cada 8 horas de funcionamiento, como mínimo. Rellene si es necesario.
1. Asegúrese de que el generador esté sobre una superficie nivelada.
2. Limpie el área alrededor del orificio de llenado de aceite, retire la varilla indicadora de nivel y límpiela con un trapo limpio. Instale nuevamente la varilla del aceite. Sáquela y compruebe el nivel de aceite.
AVISO No atornille la varilla al verificar el nivel de aceite.
3. Verifique que el aceite alcance la marca de FULL (lleno) en la varilla. Vuelva a colocar la varilla y apriétela.
Lleno
4. De ser necesario, vierta lentamente aceite en el orificio de llenado de aceite hasta la marca de llenado de la varilla. No agregue aceite en exceso.
AVISO El llenado de aceite en exceso podría impedir el arranque del motor o provocar dificultades de arranque.
• No agregue aceite en exceso.
• Si sobrepasa la marca FULL (LLENO) en la varilla de aceite, drene aceite para reducir el nivel hasta la marca FULL (LLENO) en la varilla.
5. Vuelva a colocar la varilla y apriétela. AVISO No intente arrancar el motor antes de suministrarle
adecuadamente el aceite recomendado. Esto podría provocar una avería en el motor.
PRECAUCIÓN Evite el contacto prolongado o
repetido de la piel con el aceite usado del motor. Se ha demostrado que el aceite usado de motor produce cáncer de piel en algunos animales de laboratorio. Lave minuciosamente las áreas expuestas con agua y jabón.
MANTENER FUERA DEL ALCANCE DE LOS
NIÑOS. NO CONTAMINE. CONSERVE RECURSOS. DEPOSITE EL ACEITE USADO EN UN PUNTO DE RECOGIDA.
Cómo cambiar el aceite del motor
Si usa el generador en condiciones extremas de suciedad, polvo o calor, cambie el aceite con más frecuencia.
Cambie el aceite con el motor caliente después de haber funcionado de la siguiente manera:
1. Asegúrese de que la unidad esté sobre una superficie nivelada.
2. Retire el tapón de drenaje del aceite y drene el aceite por completo en un contenedor adecuado.
Tapón de
drenaje del
aceite
3. Instale de nuevo el tapón de drenaje del aceite y apriete firmemente. Retire la varilla del aceite.
4. Vierta lentamente el aceite recomendado (aproximadamente 36 oz. (1,0 l)) en el orificio de llenado de aceite. Deje de verter aceite por un momento para permitir que el aceite se asiente. Vierta aceite hasta que alcance la marca FULL (lleno) en la varilla.
5. Limpie la varilla del aceite cada vez que verifique el nivel de aceite. No agregue aceite en exceso.
6. Instale de nuevo la varilla del aceite. Apriete el tapón firmemente.
7. Limpie el aceite que se haya derramado.
1313
Page 32
Not for
Reproduction
Mantenimiento

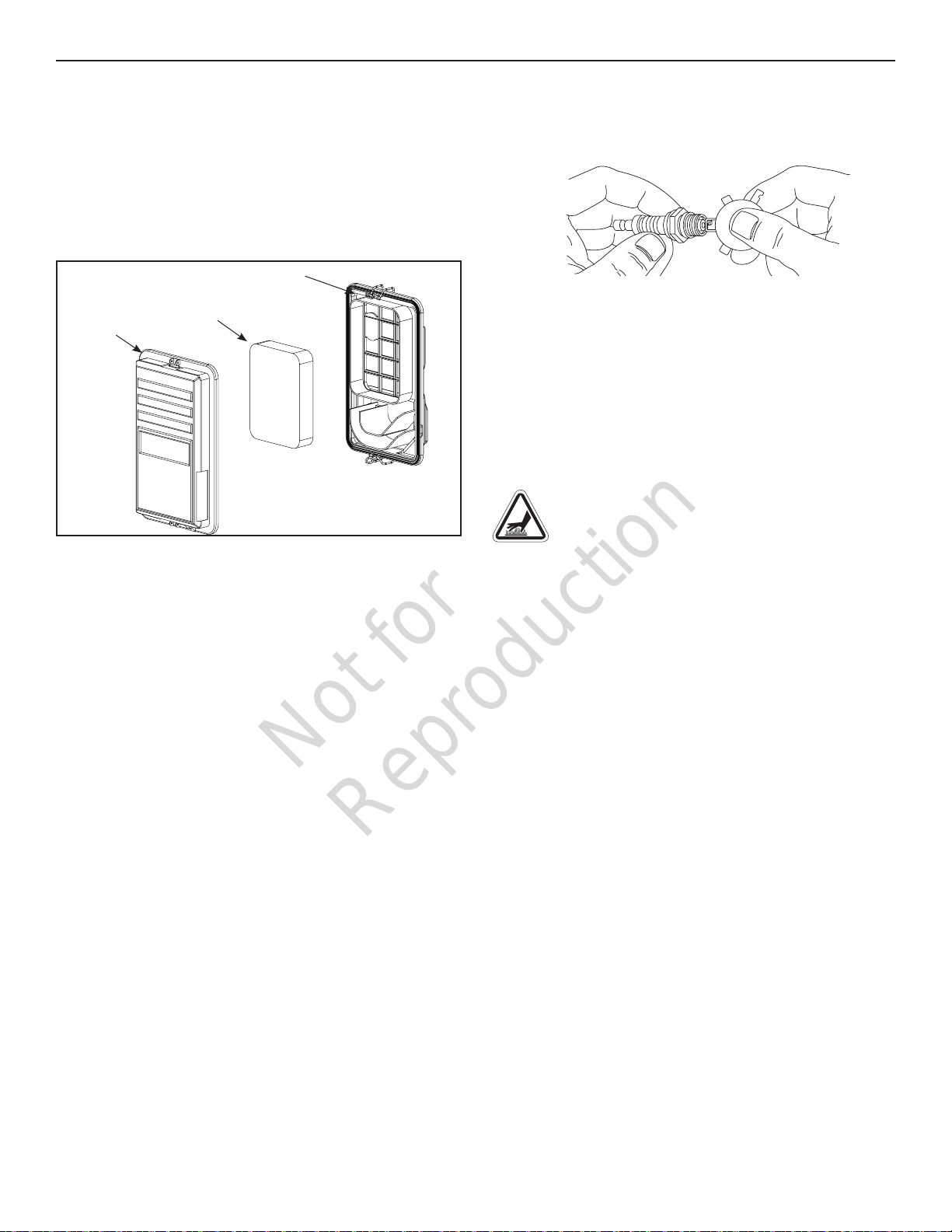

Mantenimiento del filtro de aire
Si se usa con un filtro de aire sucio, el motor no funcionará correctamente y puede sufrir daños. Limpie o reemplace el filtro de aire con mayor frecuencia si opera en un lugar que haya polvo o suciedad.
Para realizar el mantenimiento del filtro de aire, siga estos pasos:
1. Abra los seguros que sujetan la tapa.
Seguros
Filtro
Tapa
2. Retire la tapa y el filtro de aire de espuma.
3. Lave el filtro de aire de espuma con detergente líquido y agua. Apriete el filtro de aire de espuma con un trapo limpio.
AVISO Si el filtro de aire está demasiado sucio, cámbielo por uno nuevo. Consulte la sección Piezas de servicio comunes.
4. Empape el filtro de aire de espuma con aceite de motor limpio. Para limpiar el exceso de aceite de motor, apriete el filtro de aire de espuma con un trapo limpio.
5. Vuelva a instalar el filtro de aire de espuma limpio o coloque uno nuevo.
6. Vuelva a colocar la tapa del filtro de aire y sujete los seguros.
Realizar el mantenimiento de la bujía
Cambiar la bujía hará que el motor arranque más fácilmente y funcione mejor.
1. Limpie el área alrededor de la bujía.
2. Retire e inspeccione la bujía.
3. Cambie la bujía si los electrodos están picados o quemados, o si la porcelana está agrietada. Utilice la bujía de repuesto recomendada. Consulte la sección Piezas de servicio comunes.
4. Revise la separación de los electrodos con un calibrador de separaciones y, de ser necesario, restablezca la separación de la bujía conforme a la separación recomendada (consulte Especificaciones).
5. Instale la bujía y apriete firmemente.
Inspección del silenciador y del extintor de chispas
El silenciador de escape del motor posee una pantalla apagachispas. Inspeccione el silenciador en busca de grietas, corrosión u otros daños. Inspeccione la pantalla apagachispas para detectar daños u obstrucciones por carbón. Si se encuentra una obstrucción por carbón se encuentra, limpie con cepillo y solvente comercial o reemplace la pantalla apagachispas si está dañada.
¡ADVERTENCIA! El contacto con el área del silenciador puede causar quemaduras que podrían comportar la muerte o lesiones graves.
• NO toque las piezas calientes.
• Operar el motor en un área boscosa, de matorrales
o pastosa es una violación de la Sección 4442 del Código de recursos públicos de California, a menos que el sistema de escape esté equipado con un extintor de chispas, como se establece en la Sección 4442, que funcione de forma eficiente. Otras jurisdicciones federales o estatales pueden tener leyes similares, para más información consulte la Parte 261.52 de la Regulación federal 36 del Código de regulaciones federales (Code of Federal Regulations, CFR).
14 BRIGGSandSTRATTON.COM14 BRIGGSandSTRATTON.COM
Page 33
Not for
Reproduction
Almacenamiento
Reemplace el extintor de chispas de la siguiente forma:
1. Retire los 4 tornillos que conecten la protección térmica al silenciador.
Pantalla del extintor de chispas
Tornillos
Protección térmica
Mofle
Tornillos
2. Retire los 4 tornillos que sujetan la pantalla del extintor de chispas.
3. Obtenga un pantalla de reemplazo. Consulte la sección Piezas de servicio comunes.
4. Vuelva a sujetar la pantalla la protección del silenciador.
Piezas de servicio comunes
Filtro de aire ............................704928
Bujía ..................................704948
Botella de aceite de motor ................100028
Botella de aceite sintético .................100074
Estabilizador de combustible ......100120 o 100117
Extintor de chispas .................... 83083GS
Contacte a un distribuidor de servicio autorizado o visite BRIGGSandSTRATTON.COM para consultar una lista completa de partes y diagramas.
Almacenamiento
Si no usará el generador durante más de 30 días, considere las siguientes pautas de almacenamiento.
Instrucciones de almacenamiento a largo plazo
1. Limpie el generador como se indica en la sección Limpieza.
2. Cambie el aceite del motor con el motor aún caliente y drene el aceite desde el cárter. Vuelva a llenar con un aceite de grado recomendado. Consulte la sección Cómo cambiar el aceite del motor.
3. Trate o drene el combustible del generador, ya que el combustible puede echarse a perder si se almacena durante más de 30 días.
El combustible en mal estado provoca la formación de depósitos de ácido y goma en el sistema de combustible o en piezas esenciales del carburador. Para mantener el combustible fresco, utilice el Estabilizador y Tratamiento de Combustible de Fórmula Avanzada Briggs & Stratton®, disponible en los lugares de venta de piezas de servicio originales Briggs & Stratton. Consulte la sección Piezas de servicio comunes.
No es necesario vaciar la gasolina del motor si se añade estabilizador de combustible conforme a las instrucciones. Haga funcionar el motor durante 2 minutos para que el estabilizador circule por todo el sistema de combustible antes del almacenamiento.
Si no se ha agregado un estabilizador de combustible a la gasolina en el motor, deberá vaciarla completamente en un contenedor aprobado. Haga funcionar el motor hasta que se detenga por falta de combustible. Se recomienda usar un estabilizador de combustible en el recipiente de almacenamiento para mantener el combustible en perfecto estado.
¡ADVERTENCIA! El combustible y sus vapores son extremadamente inflamables y explosivos, lo que podría causar quemaduras, incendios o
explosiones que conlleven la muerte o lesiones graves.
• Al almacenar combustible o equipo con combustible en el tanque, manténgalo alejado de calderas, estufas, calentadores de agua, secadoras de ropa u otros aparatos que tengan una llama piloto u otras fuentes de ignición que puedan prender en fuegos los vapores del combustible.
• Detenga el motor del generador y déjelo enfriar durante al menos 2 minutos antes de quitar la tapa de llenado de combustible. Afloje lentamente la tapa para eliminar la presión del tanque. Vacíe el tanque de combustible a la intemperie. Mantenga el combustible alejado de chispas, llamas abiertas, llamas pilotos, fuentes de calor y otras fuentes de ignición.
• Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y los accesorios. Cambie si es necesario.
4. Almacene el generador en un área limpia y seca,
y cubra la unidad con una funda adecuada que no retenga la humedad.
¡ADVERTENCIA! Las fundas para almacenamiento pueden causar un incendio que conlleve la muerte o lesiones graves.
• No cubra un generador caliente con una funda para almacenamiento. Deje enfriar el equipo durante el tiempo necesario antes de cubrirlo.
1515
Page 34
Not for
Reproduction
Solución de problemas/Especificaciones
Problema Causa Solución
El motor funciona, pero la salida de CA no está disponible.
El motor funciona bien sin carga, pero se atasca cuando se conectan las cargas.
El motor no arranca; arranca y funciona en forma forzada o se apaga cuando está en funcionamiento.
1. Uno de los disyuntores está abierto.
2. Mala conexión o conjunto de cables defectuosos.
3. El dispositivo conectado es deficiente.
1. El generador está sobrecargado.
1. El interruptor del motor está en la posición de apagado OFF (0).
2. La válvula de combustible está en la posición de apagado OFF (0).
3. Bajo nivel de aceite.
4. El filtro de aire está sucio.
5. Sin combustible.
6. El cable de la bujía no está conectado a la bujía.
7. Ahogado con combustible.
1. Restablezca el disyuntor.
2. Revise y repare.
3. Conecte otro dispositivo en buenas condiciones.
1. Consulte la sección Capacidad del generador.
1. Coloque el interruptor del motor en la posición de encendido ON (I).
2. Coloque la válvula de combustible en la posición de encendido ON (I).
3. Llene el cárter hasta el nivel adecuado o coloque el generador sobre una superficie plana.
4. Limpie o reemplace el filtro de aire.
5. Llene el tanque de combustible.
6. Conecte el cable a la bujía.
7. Espere 5 minutos y vuelva a arrancar el motor.
Para cualquier otro problema, consulte a un distribuidor autorizado de Briggs & Stratton.
Especificaciones
Vatios de arranque .........................................6250
Vatios en funcionamiento* ...................................5000
Corriente CA a 240 voltios................................. 20,8 A
Corriente CA a 120 voltios................................. 41,6 A
Frecuencia.....................................60 Hz a 3600 rpm
Fase...............................................Monofásico
Desplazamiento .............................389 cc (23,73 cu. in.)
Separación de la bujía ......................... 0,76 mm (0,030 in).
Capacidad de combustible . 28.4 litros (7,5 galones estadounidenses)
Capacidad de aceite ..........................1,0 litros (36 onzas).
Potencia nominal: La clasificación de potencia bruta para modelos de motor de gasolina individual está etiquetada de acuerdo con el código J1940 (Small Engine Power & Torque Rating Procedure) de la SAE (Society of Automotive Engineers), y está clasificada de conformidad con el código SAE J1349. Los valores de potencia neta se obtienen a 3600 RPM y se toman con un filtro de aire y escape instalados. Dada la amplia gama de productos donde se instalan los motores, el motor de gasolina puede no desarrollar la potencia bruta nominal cuando se utiliza en un equipo motorizado determinado. Esta diferencia se debe, entre otros, a los siguientes factores: la variedad de limitaciones de la aplicación, condiciones ambientales de uso (temperatura, humedad, altitud) y variaciones entre distintos motores de un mismo modelo. A causa de las limitaciones de fabricación y de capacidad, Briggs & Stratton podrá sustituir este motor por un motor con mayor clasificación de potencia.
*Este generador está clasificado de acuerdo con el estándar C22.2 No. 100-04 de la Asociación de estándares canadiense (Canadian Standards Association, CSA) y el estándar G200 de la Asociación de fabricantes de generadores portátiles (Portable Generator Manufacturers’ Association, PGMA), el estándar para la prueba y validación del rendimiento de generadores portátiles.
16 BRIGGSandSTRATTON.COM16 BRIGGSandSTRATTON.COM
Page 35
Not for
Reproduction
Notas
1717
Page 36
Not for
Reproduction
Garantía
NORMAS DE GARANTÍA DE PRODUCTOS BRIGGS & STRATTON
Briggs & Stratton se compromete a que, durante el período de garantía especificado a continuación, reparará o sustituirá, de manera gratuita, cualquier pieza con
GARANTÍA LIMITADA
defectos de material o fabricación, o de ambos. El comprador deberá correr con los gastos de transporte del producto que envíe para reparación o reemplazo al amparo de esta garantía. Esta garantía tiene vigencia y está sujeta a las condiciones que se establecen más adelante. Para el servicio de garantía, busque el distribuidor de servicio autorizado más cercano en el mapa localizador de distribuidores en BRIGGSandSTATTON.COM. El comprador debe ponerse en contacto con el distribuidor autorizado y poner el producto a disposición del mismo para que lo inspeccione y lo pruebe.
No existe otra garantía expresa. Las garantías implícitas, inclusive aquellas de comerciabilidad y de idoneidad para un propósito en particular, se limitan al período de garantía expresado abajo, o hasta los límites permitidos por la ley. La responsabilidad por daños fortuitos o indirectos está excluida en tanto lo permita la ley. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y
derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga derechos legales específicos, y también podría tener otros que varían según el estado o el país.**
PERÍODO DE GARANTÍA
Artículo Uso particular Uso comercial
Equipo 24 meses ▲ 12 meses
Motor* 24 meses 12 meses
Batería (si está instalada) 3 meses Ninguno
▲ Después de 12 meses, la garantía únicamente cubre las partes.
* Se aplica únicamente a los motores Briggs & Stratton. La cobertura de la garantía de los motores que no sean Briggs & Stratton es proporcionada por el fabricante del motor. La declaración de garantía de emisiones cubre los comentarios relacionados con las emisiones.
** En Australia, nuestros productos están cubiertos por garantías ineludibles de acuerdo con la legislación sobre consumo de este país. Tiene derecho a un recambio o devolución en caso de avería grave y a una compensación por las posibles pérdidas o daños razonables previsibles. Asimismo, si la vería no es grave, tiene derecho a que se reparen o reemplacen los productos si no tienen una calidad aceptable. Para servicio de garantía, localice al distribuidor de servicio autorizado más cercano con nuestro mapa en BRIGGSandSTRATTON.COM, llame al 1300 274 447, o bien, envíe un correo electrónico a [email protected], o escriba a Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.
El período de garantía comienza en la fecha de compra del primer consumidor o usuario comercial final. «Uso particular» significa uso doméstico residencial personal por un consumidor minorista. «Uso comercial» significa los demás usos, lo que incluye el uso para propósitos comerciales, generar ingresos o alquiler. Una vez que el producto se haya usado para fines comerciales, de ahí en adelante se considerará uso comercial a efectos de esta garantía.
Guarde el recibo comprobante de compra. Si no se proporciona una prueba de la fecha de compra inicial en el momento se solicitar servicio de garantía, se utilizará la fecha de fabricación del producto para determinar el período de garantía. No es necesario el registro del producto para obtener el servicio de garantía de los productos Briggs & Stratton.
ACERCA DE LA GARANTÍA
El servicio de garantía solo está disponible a través de los distribuidores de servicio autorizados de Briggs & Stratton. La mayor parte de las reparaciones bajo garantía se atienden de manera rutinaria, pero algunas veces las solicitudes de reparaciones bajo garantía podrían no ser apropiadas Esta garantía SÓLO cubre defectos en materiales y mano de obra. No cubre los daños ocasionados por un uso incorrecto o un mal uso, un mantenimiento o unas reparaciones inadecuadas, el desgaste y la rotura propios del uso, o bien el uso de un combustible en mal estado o no aprobado.
Uso no adecuado y mal uso: el uso correcto y para el que se ha diseñado este equipo se describe en el manual del usuario. Si el producto no se usa de la manera que se describe en el manual del usuario o si el producto se usa después de que haya resultado dañado, quedará anulada la garantía. La garantía queda anulada si se ha borrado el número de serie del producto o el producto ha sido modificado de alguna manera, o si el producto presenta indicios de haber sido usado incorrectamente, por ejemplo, daños producidos por un impacto o daños producidos por corrosión química/agua.
Mantenimiento o reparaciones inadecuadas: el producto debe someterse a labores de mantenimiento de acuerdo con los procedimientos y plazos establecidos en el manual del usuario, y para el mantenimiento y las reparaciones se deben utilizar piezas Briggs & Stratton originales o equivalentes. La garantía no cubre los daños ocasionados por la falta de mantenimiento o el uso de piezas no originales.
Desgaste normal: al igual que otros dispositivos mecánicos, el producto está sujeto a desgaste incluso si se realiza un mantenimiento correcto. Esta garantía no cubrirá la reparación cuando el uso normal haya agotado la vida útil de una pieza o del aparato. Los accesorios y elementos de mantenimiento como filtros, correas, hojas cortantes y pastillas de freno (excepto las pastillas de freno de los motores) no están cubiertos por la garantía por sus propias características, a no ser que la causa sea un defecto del material o de fabricación.
Combustible en mal estado o no aprobado: para que este producto funcione correctamente, se necesita combustible fresco que cumpla los criterios especificados en el manual del usuario. Los daños al motor o al equipo causados por combustible en mal estado o por el uso de combustibles (como, por ejemplo, las mezclas de etanol E15 o E85) no están cubiertos por la garantía.
Otras exclusiones: esta garantía excluye cualquier daño provocado por accidente, uso incorrecto, modificaciones, alteraciones, mantenimiento incorrecto, congelación o deterioro producido por productos químicos. También excluye cualquier complemento o accesorio que no se incluyera en el paquete original del producto. No existe ninguna cobertura de garantía para equipos que se usen para generar energía principal en lugar de energía de uso ni para equipos que se usen en aplicaciones de soporte vital. Esta garantía no incluye equipos o motores usados, reacondicionados, de segunda mano o de demostración. Esta garantía excluye los fallos debidos a hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante.
80011053_ES Rev A
18 BRIGGSandSTRATTON.COM18 BRIGGSandSTRATTON.COM
Loading...
