Operator’s Manual / Manuel d'opérateur / Bedienungsanleitung /

Manual do Operador / Manual del Operario

Model No. 020224 (2700 PSI Pressure Washer) Manual No. 203763GS Revision - (04/23/2007)

2700 PSI / 186 BAR

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON,WISCONSIN, U.S.A.

SAFETY RULES

2

TABLE OF CONTENTS

Safety Rules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Know Your Pressure Washer. . . . . . . . . . . . . . . . . . . . . . . . 6

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-14

Product Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-16

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

EQUIPMENT

DESCRIPTION

Read this manual carefully and become
familiar with your pressure washer. Know its
applications, its limitations and any hazards
involved.

This manual contains information for a high pressure
washer that operates at 2,700 PSI at a flow rate of

2.5 gallons per minute.This powerful, high quality system
features large 10” wheels, a pump equipped with an
automatic cool down system, chemical injection system,
nozzle extension with quick connect nozzles, safety goggles,
heavy duty 25’ hose, and more.

Every effort has been made to ensure that information in
this manual is accurate and current. However, we reserve
the right to change, alter or otherwise improve the product
and this document at any time without prior notice.

SAFETY RULES

This is the safety alert symbol. It is used to
alert you to potential personal injury hazards.
Obey all safety messages that follow this
symbol to avoid possible injury or death.

The safety alert symbol ( ) is used with a signal word
(DANGER, CAUTION,WARNING), a pictorial and/or a
safety message to alert you to hazards. DANGER indicates
a hazard which, if not avoided, will result in death or serious
injury. WARNING indicates a hazard which, if not avoided,
could result in death or serious injury. CAUTION
indicates a hazard which, if not avoided, might result in
minor or moderate injury. CAUTION, when used
without the alert symbol, indicates a situation that could
result in equipment damage. Follow safety messages to
avoid or reduce the risk of injury or death.

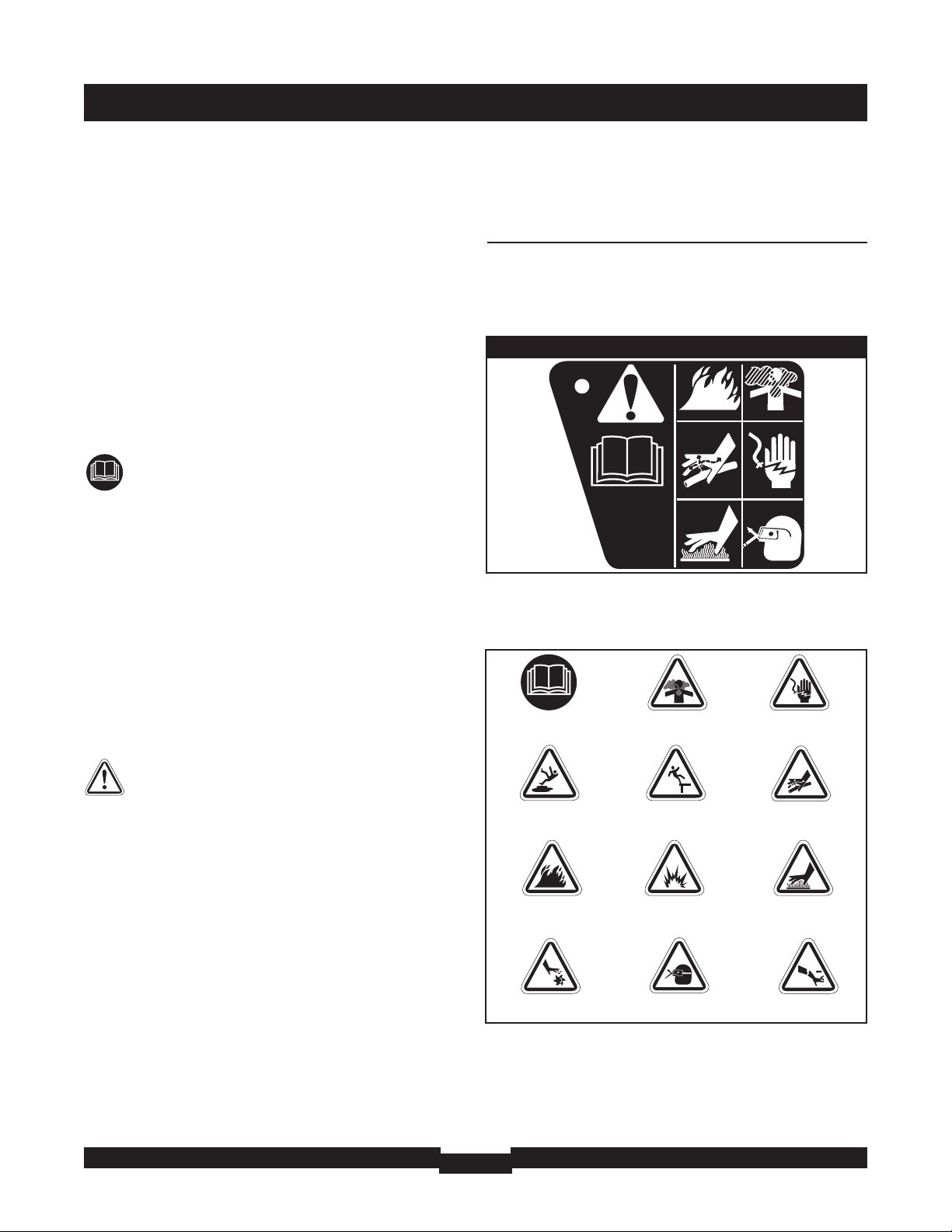

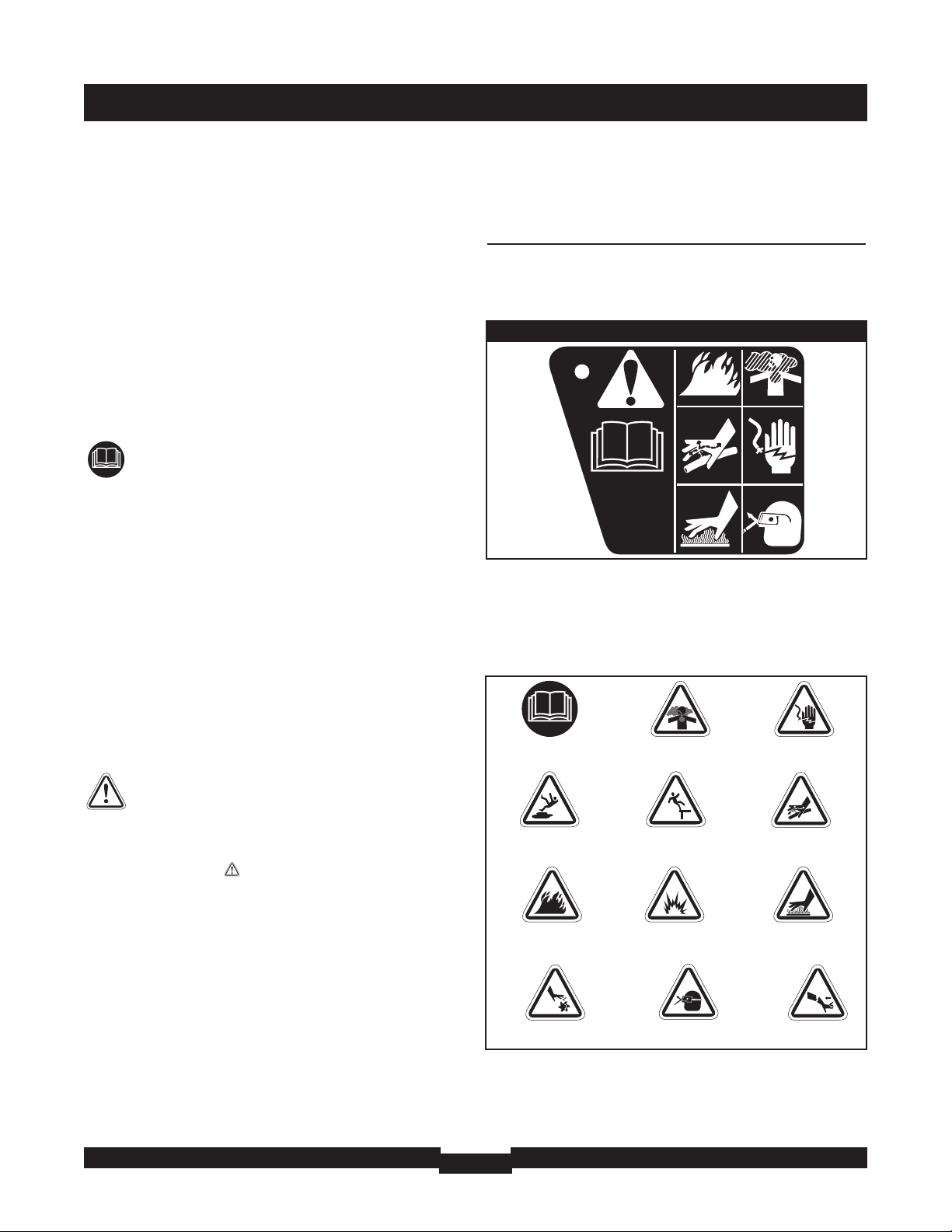

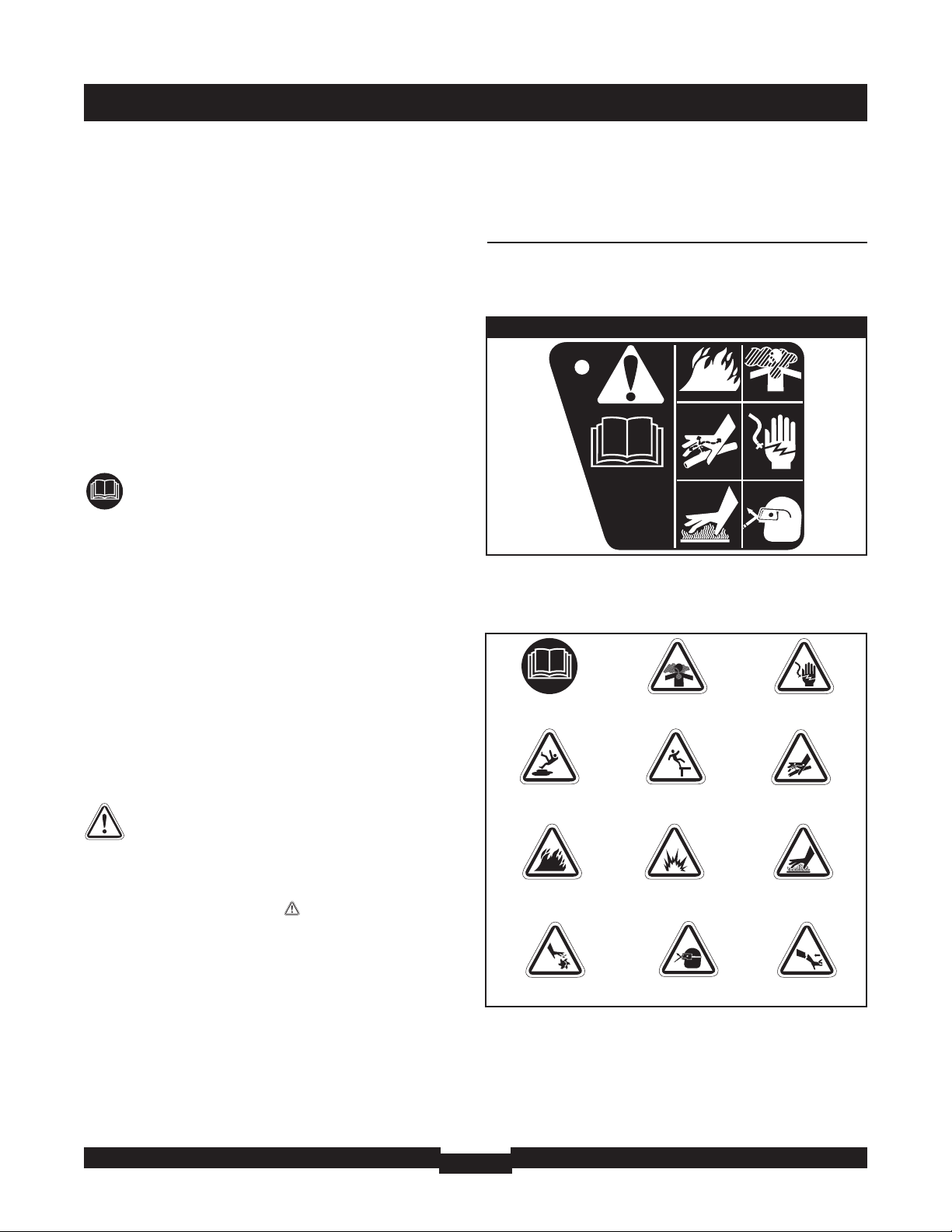

Warning Tag

A warning tag (Figure 1) is provided on your unit to inform
you of potential safety hazards. If the tag becomes damaged
or illegible, replace it by contacting your local Briggs &
Stratton dealer to obtain a new one.

The icons on the warning tag are shown and described in
detail later in the next section.

Hazard Symbols and Meanings

Figure 1 — Warning Label

Copyright © 2007 Briggs & Stratton Power Products
Group, LLC. All rights reserved. No part of this material
may be reproduced or transmitted in any form by any
means without the express written permission of Briggs &
Stratton Power Products Group, LLC.

Fire

Explosion

Toxic Fumes

Hot Surface

Moving Parts

Electrical Shock

Slippery Surface

Fall

Kickback

Flying Objects

Fluid Injection

Operator’s Manual

SAFETY RULES

3

• Keep water spray away from electric wiring or fatal electric
shock may result.

Spray contact with electrical wiring can result in
electrocution.

WARNING

• Operate pressure washer ONLY outdoors.

• Keep exhaust gas from entering a confined area through
windows, doors, ventilation intakes or other openings.

• DO NOT operate pressure washer inside any building or
enclosure, even if doors or windows are open.

• Use a respirator or mask whenever there is a chance that
vapors may be inhaled.

• Read all instructions with mask so you are certain the mask will
provide the necessary protection against inhaling harmful vapors.

Running engine gives off carbon monoxide, an
odorless, colorless, poison gas.

Breathing carbon monoxide can cause nausea,
fainting or death.

Some chemicals or detergents may be harmful if
inhaled or ingested, causing severe nausea,
fainting or poisoning.

WARNING

• Keep spray nozzle between 8 to 24 inches away from cleaning
surface.

• Operate this unit on a stable surface.

• The cleaning area should have adequate slopes and drainage to
reduce the possibility of a fall due to slippery surfaces.

• Be extremely careful if you must use the pressure washer from
a ladder, scaffolding or any other relatively unstable location.

• Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when gun kicks back.

Use of pressure washer can create puddles and
slippery surfaces.

High pressure spray could cause you to fall if
you are too close to the cleaning surface.

WARNING

WHEN ADDING FUEL

• Turn pressure washer OFF and let it cool at least 2 minutes
before removing gas cap.

• Fill fuel tank outdoors.

• DO NOT overfill tank. Allow space for fuel expansion.

• Keep fuel away from sparks, open flames, pilot lights, heat, and
other ignition sources.

• DO NOT light a cigarette or smoke.

WHEN OPERATING EQUIPMENT

• DO NOT tip engine or equipment at angle which causes fuel
to spill.

• DO NOT spray flammable liquids.

WHEN TRANSPORTING OR REPAIRING EQUIPMENT

• Transport/repair with fuel tank EMPTY or with fuel shutoff
valve OFF.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL
IN TANK

• Store away from furnaces, stoves, water heaters, clothes
dryers or other appliances that have pilot light or other
ignition source because they can ignite fuel vapors.

Fuel and its vapors are extremely flammable and
explosive.

Fire or explosion can cause severe burns or
death.

WARNING

SAFETY RULES

4

• DO NOT wear loose clothing, jewelry or anything that may
be caught in the starter or other rotating parts.

• Tie up long hair and remove jewelry.

Starter and other rotating parts can entangle
hands, hair, clothing, or accessories.

WARNING

• ALWAYS point gun in safe direction and squeeze spray gun
trigger, to release pressure and avoid kickback each time,
before starting engine. Engage trigger lock when not in use.

• When starting engine, pull cord slowly until resistance is felt
and then pull rapidly to avoid kickback.

• After each starting attempt, where engine fails to run, always
point gun in safe direction and squeeze spray gun trigger to
release high pressure.

• Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when gun kicks back.

Rapid retraction of starter cord (kickback) will
pull hand and arm toward engine faster than
you can let go.

Broken bones, fractures, bruises or sprains could
result.

WARNING

• NEVER aim spray gun at people, animals or plants.

• DO NOT allow CHILDREN to operate pressure washer.

• NEVER repair high pressure hose. Replace it.

• NEVER repair leaking connections with sealant of any kind.
Replace o-ring or seal.

• Keep high pressure hose connected to pump and spray gun
while system is pressurized.

• ALWAYS point gun in safe direction and squeeze spray gun
trigger, to release high pressure, every time you stop engine.
Engage trigger lock when not in use.

The high pressure stream of water that this
equipment produces can pierce skin and its
underlying tissues, leading to serious injury and
possible amputation.

Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR
PRESSURE WASHER

• Disconnect spark plug wire from spark plug and place wire
where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Use approved spark plug tester.

• DO NOT check for spark with spark plug removed.

Unintentional sparking can result in fire or
electric shock.

WARNING

• DO NOT touch hot surfaces and avoid hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least 5 ft. (152 cm) clearance on all sides of pressure
washer including overhead.

Running engines produce heat.Temperature of
muffler and nearby areas can reach or exceed
150°F (65°C).

Severe burns can occur on contact.
Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

WARNING

• Always wear safety goggles when using this equipment or in
vicinity of where equipment is in use.

• Before starting the pressure washer, be sure you are wearing
adequate safety goggles.

High pressure spray can cause paint chips or
other particles to become airborne.

WARNING

SAFETY RULES

5

• DO NOT point spray gun at glass when in jet spray mode.

• NEVER aim spray gun at plants.

High pressure spray may damage fragile items including
glass.

CAUTION

• DO NOT tamper with governed speed.

• DO NOT operate pressure washer above rated pressure.

Excessively high or low operating speeds increase risk
of injury and damage to pressure washer.

CAUTION

• DO NOT secure spray gun in open position.

• DO NOT leave spray gun unattended while machine is
running.

• NEVER use a spray gun which does not have a trigger lock or
trigger guard in place and in working order.

• Always be certain spray gun,nozzles and accessories are
correctly attached.

A pressure washer produces a high pressure spray
which increases risk of injury and damage to unit.

CAUTION

• If you have questions about intended use, ask dealer or
contact Briggs & Stratton Power Products.

• NEVER operate units with broken or missing parts, or
without protective housing or covers.

• DO NOT by–pass any safety device on this machine.

• Before starting pressure washer in cold weather, check all
parts of the equipment to be sure ice has not formed there.

• NEVER move machine by pulling on hoses. Use handle
provided on unit.

• Check fuel system for leaks or signs of deterioration, such as
chafed or spongy hose, loose or missing clamps,or damaged
tank or cap. Correct all defects before operating pressure
washer.

• This equipment is designed to be used with Briggs & Stratton
Power Products authorized parts ONLY. If equipment is used
with parts that DO NOT comply with minimum specifications,
user assumes all risks and liabilities.

Improper treatment of pressure washer can damage it
and shorten its life.

CAUTION

KNOW YOUR PRESSURE WASHER

6

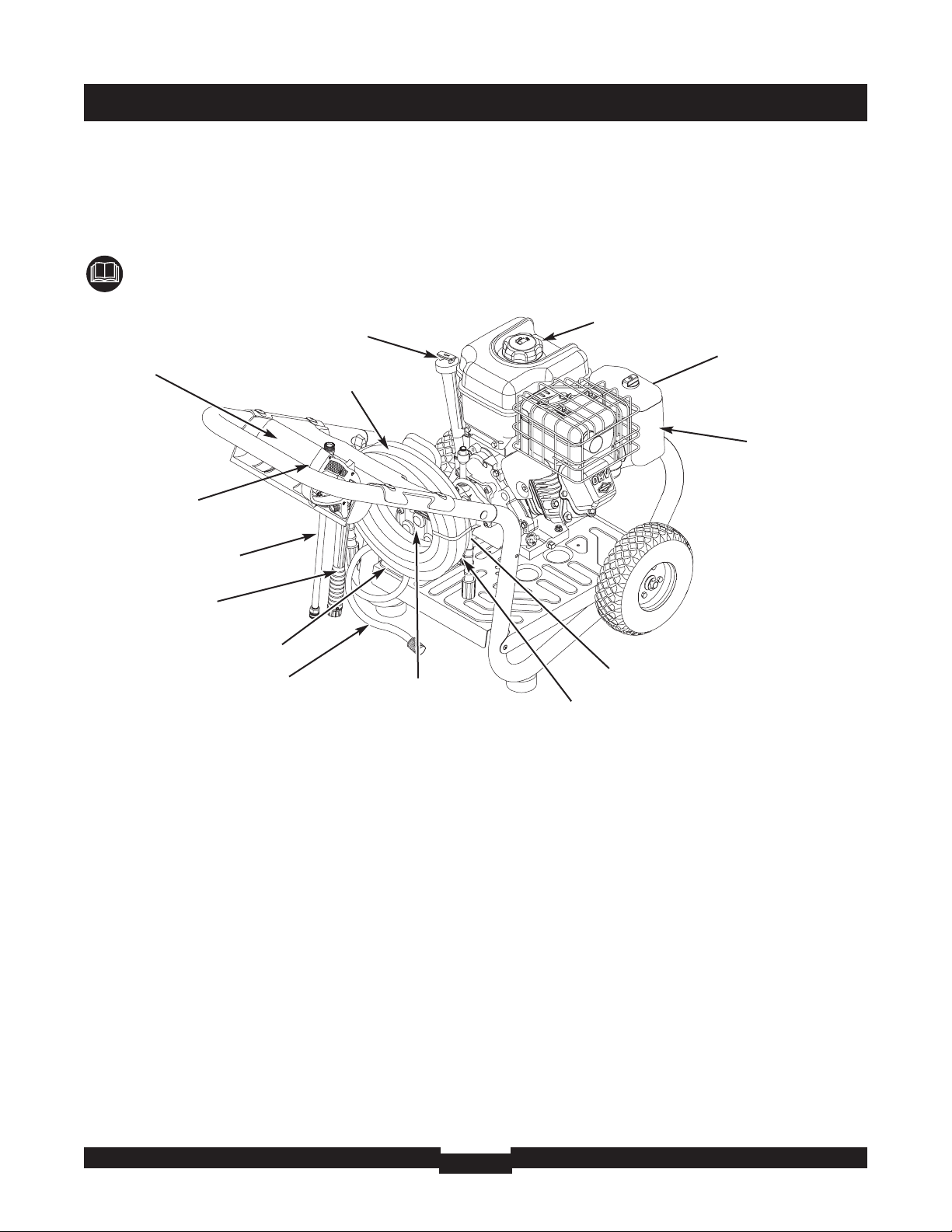

KNOW YOUR PRESSURE WASHER

Read this operator’s manual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls
and adjustments. Save this manual for future reference.

Accessory Tray — Provides convenient storage for
standard and optional accessories, such as brushes, turbo
wands, ect.

Air Filter — Protects engine by filtering dust and debris out
of intake air.

Automatic Cool Down System — Cycles water through
pump when water reaches 125°-155°F. Warm water will
discharge from pump onto ground.This system prevents
internal pump damage.

Choke Lever — Prepares a cold engine for starting.
Data Tag — Provides model, revision and serial number of

pressure washer. Please have these readily available if calling
for assistance.

Detergent Siphoning Tube/Filter — Use to siphon

detergents designed specifically for pressure washers into

the low pressure stream.
Fuel Tank — Fill tank with regular unleaded fuel.Always leave

room for fuel expansion.

Fuel Valve — Used to turn fuel on and off to engine.

High Pressure Hose — Connect one end to the water

pump and the other end to the spray gun.

High Pressure Outlet — To connect high pressure hose.
Nozzle Extension with Quick Connect — Allows you to

switch between four different spray tips.

Oil Fill Cap/Dipstick — Check and fill engine oil here.
Pump — Develops high pressure.
Recoil Starter — Use for starting the engine manually.

Safety Goggles (not shown) — Always use the enclosed

goggles or other eye protection when running your
pressure washer.

Spray Gun — Controls the application of water onto
cleaning surface with trigger device. Includes safety latch.

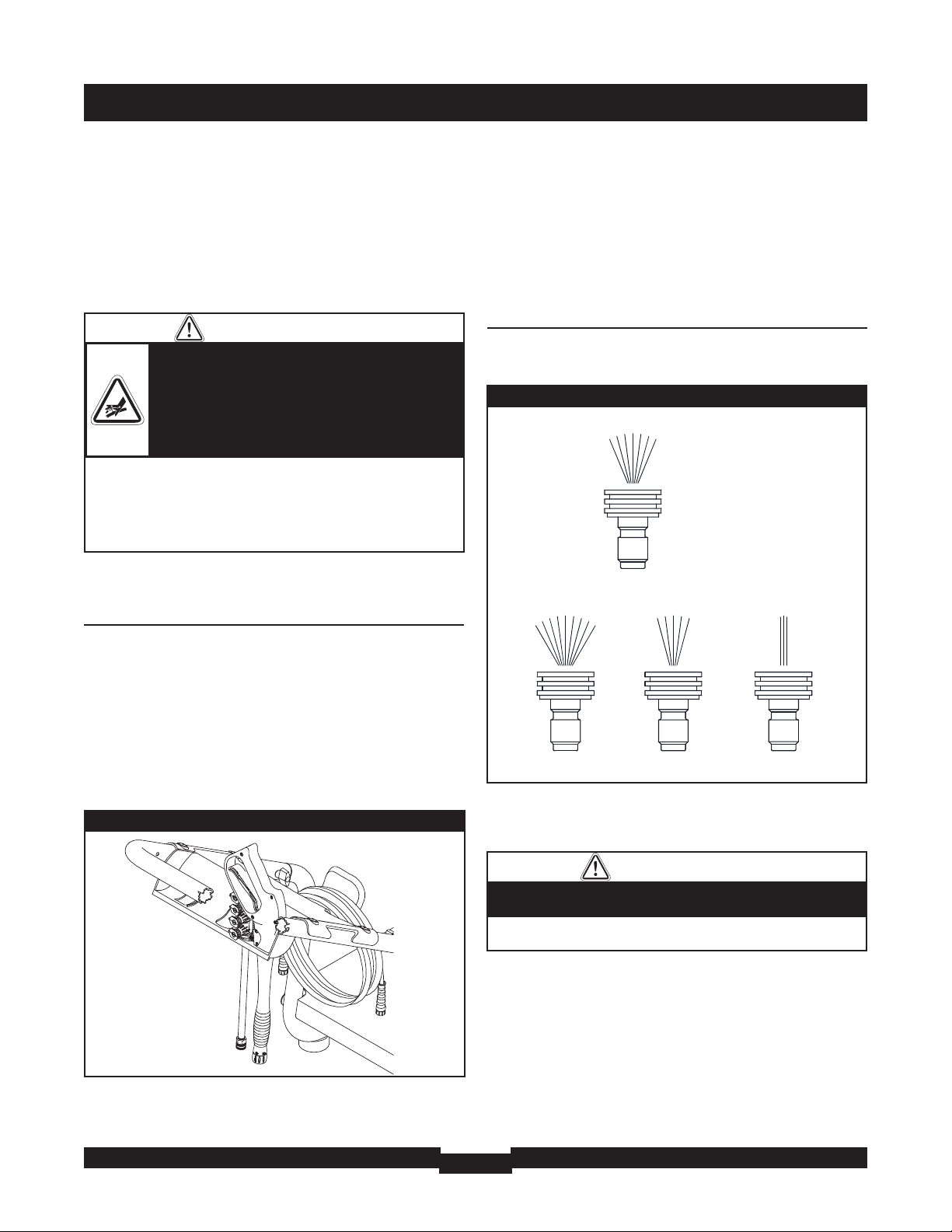

Spray Tips — Detergent, 0°, 15°, and 40°: for various high
pressure cleaning applications.

Throttle Lever—Sets engine in starting mode for recoil
starter and stops a running engine.

Water Inlet — Connect garden hose here.

Detergent Siphoning

Tube/Filter

Spray Gun

Nozzle Extension with

Quick Connect

Throttle Lever

Choke Lever

Fuel Valve

Recoil Starter

(on front of engine)

Air Filter

Fuel Tank

Pump equipped with
Automatic Cool Down System

Water Inlet

Oil Fill Cap/Dipstick

Spray Tips

High Pressure Outlet

Accessory Tray

Data Tag

High Pressure Hose

ASSEMBLY

7

ASSEMBLY

IMPORTANT: Read entire operator’s manual before you

attempt to assemble or operate your new pressure washer.

Unpack the Pressure Washer

1. Remove everything from carton except pressure
washer.

2. Open carton completely by cutting each corner from
top to bottom.

3. Remove pressure washer from carton.

Carton Contents

Items in the carton include:

• Main Unit

• Handle

• Plastic Accessory Tray

• High Pressure Hose

• Spray Gun

• Nozzle Extension with Quick Connect Fitting and Tip

Holder

• Parts Bag (which includes the following):

• Operator’s Manual

• Engine Manual

• Safety Goggles

• Maintenance Kit

• Hose Fittings

• Quick Connects

• Bag containing 4 multi–colored Quick Connect Spray
Tips

• Handle Fastening Hardware Kit (which includes):

• Carriage Bolt

• “L” Bolts (2)

• Plastic Knobs (3)

• Tree Clips (4)

If parts are missing or damaged, contact the local Briggs &
Stratton service center.

PREPARING PRESSURE

WASHER FOR USE

To prepare your pressure washer for operation,you
will need to perform these tasks:

1. Attach handle to main unit, then attach accessory tray
to handle.

2. Add oil to engine crankcase.

3. Add fuel to fuel tank.

4. Connect high pressure hose to spray gun and pump.

5. Connect water supply to pump.

6. Attach nozzle extension to spray gun.

7. Select/attach quick connect spray tip to nozzle
extension.

Attach Handle and Accessory Tray

1. Place handle onto handle supports connected to main
unit. Make sure holes in handle align with holes on
handle supports (Figure 2).

NOTE: It may be necessary to move the handle supports
from side to side in order to align the handle so it will slide
over the handle supports.

Align Holes

Handle

Handle

Supports

Figure 2 — Attach Handle to Base

ASSEMBLY

8

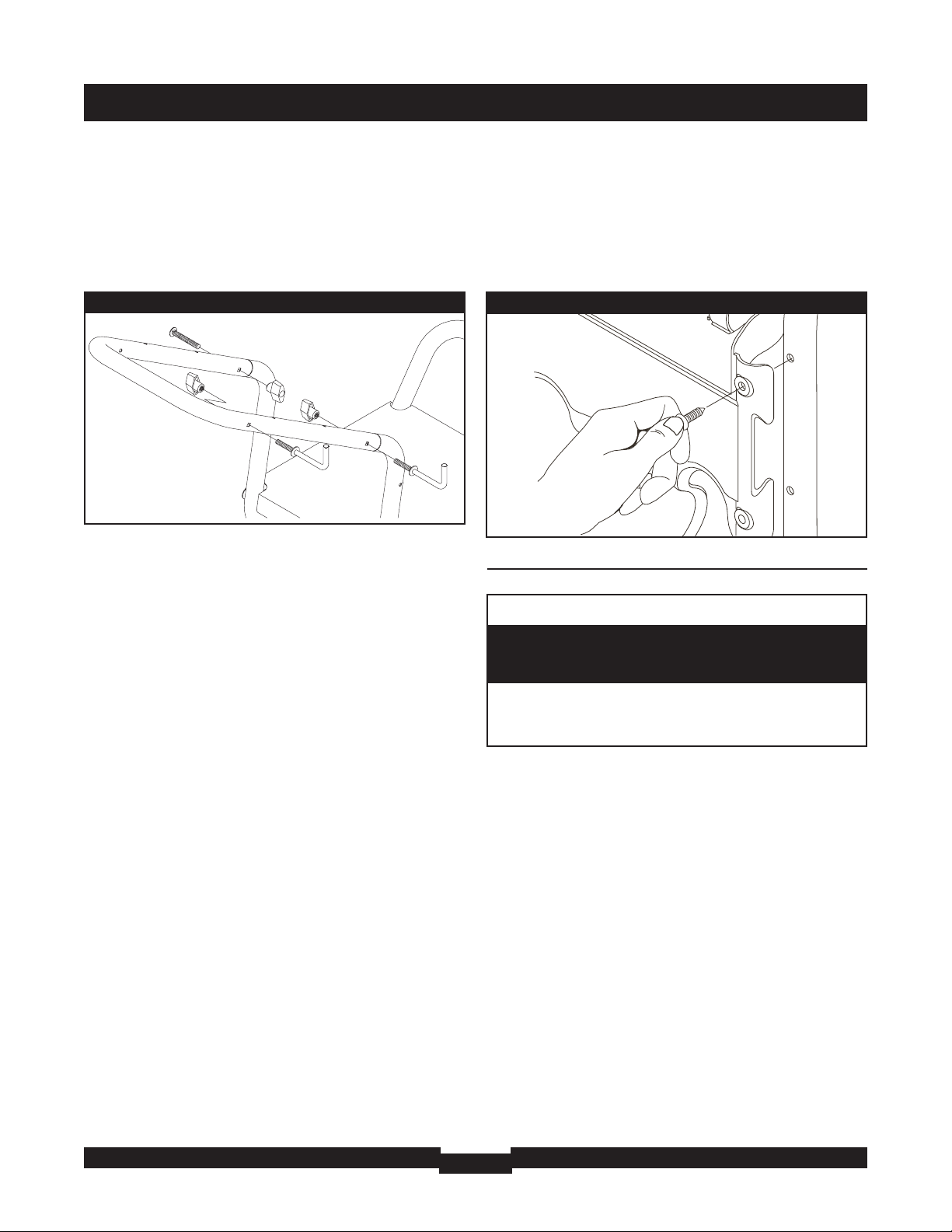

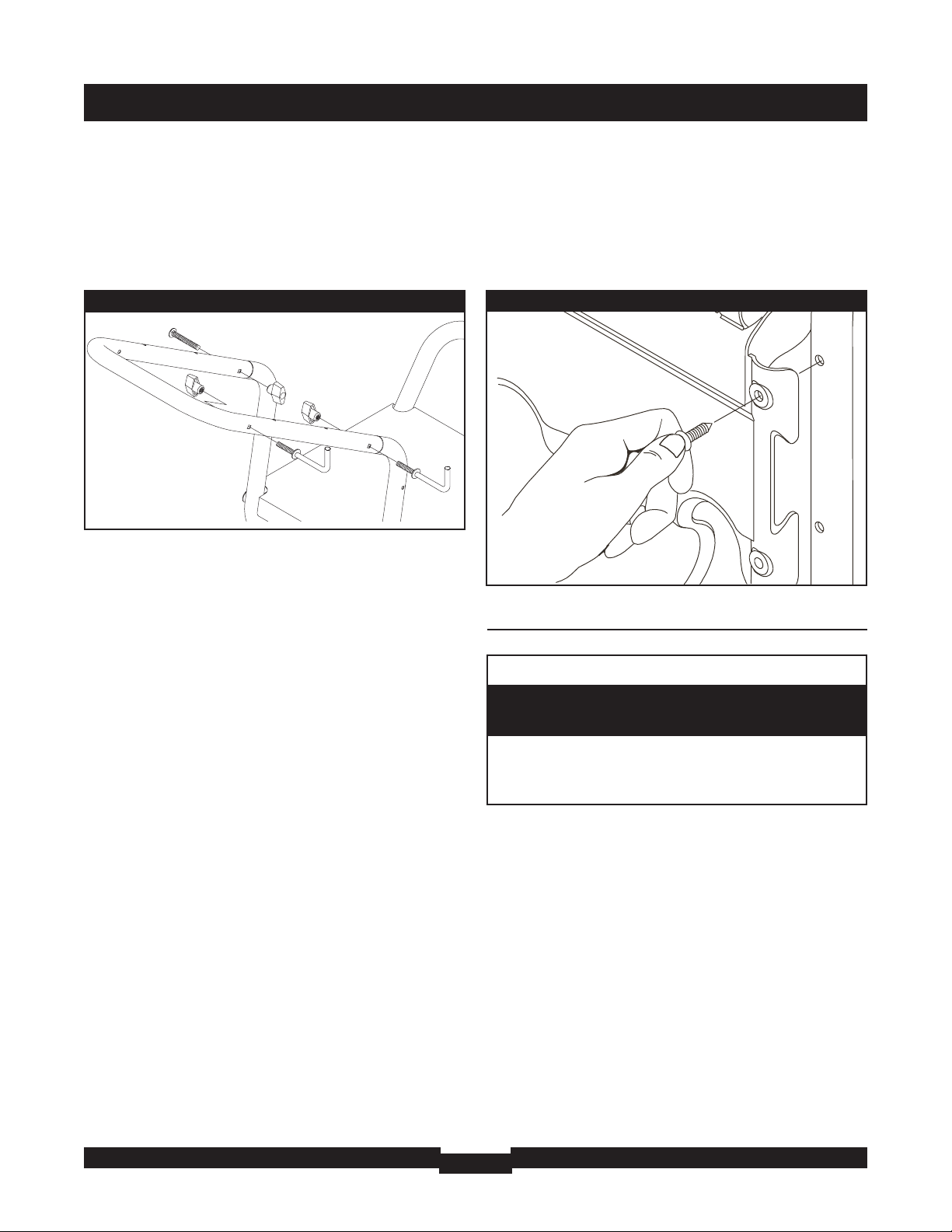

2. Insert carriage bolt through left side hole from outside
of unit and attach a plastic knob from inside of unit
(viewing from rear of unit).Tighten by hand (Figure 3).

3. Insert “L” bolts through holes on right side of handle
(viewing from rear of unit). Hold bolts in place and
attach plastic knobs from inside of handle (Figure 3).
Tighten by hand.

4. Place accessory tray over holes on handle (viewing
from front of unit). Push the tree clips into the holes
until they sit flat against the accessory tray (Figure 4).

Add Engine Oil and Fuel

• Place pressure washer on a level surface.

• Refer to engine operator’s manual and follow oil and fuel

recommendations and instructions.

NOTE: Check oil often during engine break–in. Refer to
engine operator’s manual for recommendations.

CAUTION

• Refer to engine manual for oil and fuel fill information.

• Damage to equipment resulting from failure to follow this
instruction will void warranty.

Any attempt to crank or start the engine before it has
been properly filled with the recommended oil will result
in equipment failure.

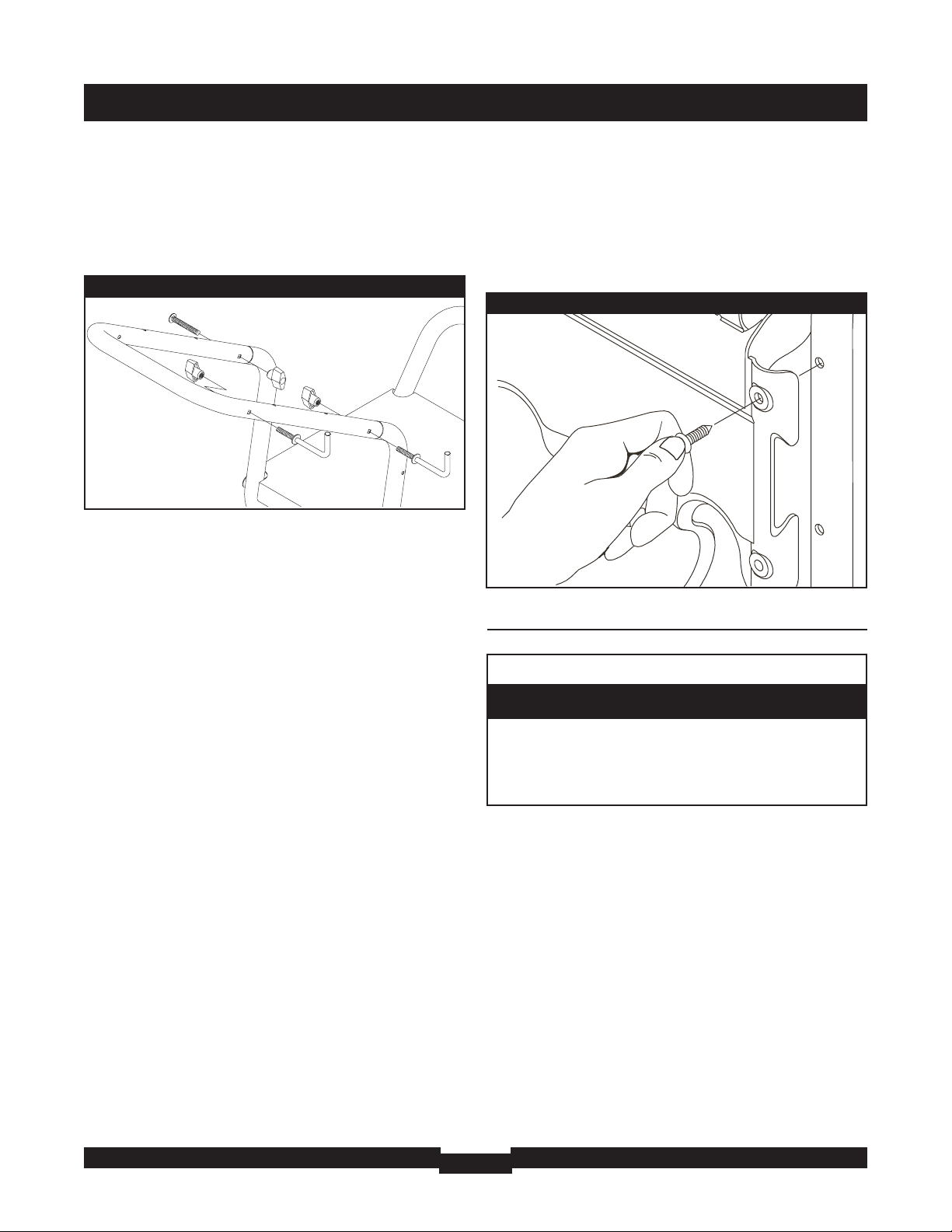

Figure 4 — Attach Accessory Tray to Handle

Figure 3 — Attach Bolts to Handle

ASSEMBLY

9

Connect Hose and Water Supply to

Pump

IMPORTANT: To avoid pump damage, you must assemble

the nozzle extension to the spray gun and attach all hoses
before you start the engine.

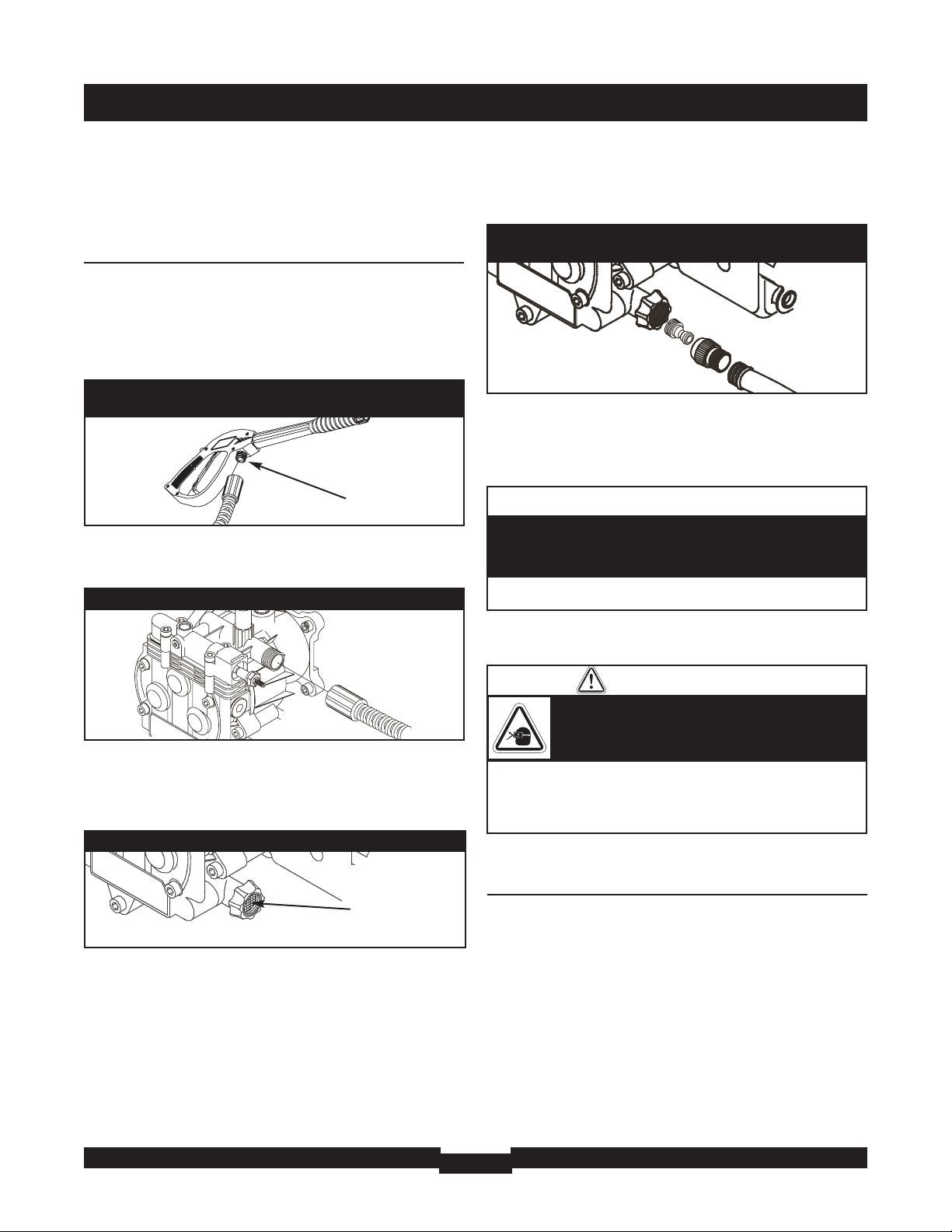

1. Attach one end of high pressure hose to base of spray
gun (Figure 5).Tighten by hand.

2. Attach other end of high pressure hose to high
pressure outlet on pump (Figure 6).Tighten by hand.

3. Before connecting garden hose to water inlet, inspect
inlet screen (Figure 7). Clean screen if it contains
debris or replace if damaged. DO NOT RUN
PRESSURE WASHER IF SCREEN IS DAMAGED.

4. Run water through garden hose for 30 seconds to
clean out any debris.

IMPORTANT: DO NOT siphon standing water for water
supply. Use ONLY cold water (less than 100°F).

5. Attach female quick connect to garden hose.Attach male
quick connect to water inlet on pump (Figure 8).

6. Connect garden hose (not to exceed 50 feet in length)
to water inlet (Figure 8). Pull back on collar of quick
connect, slide fitting onto pump and let go of collar. Pull
on hose to be sure of a tight connection.

7. Turn ON water, point gun in a safe direction and
squeeze trigger to purge pump system of air and
impurities.

Checklist Before Starting Engine

Review the unit’s assembly to confirm you have performed
all of the following:

1. Be sure to read “Safety Rules” and “How To Use Your
Pressure Washer” before using pressure washer.

2. Make sure handle is in place and secure.

3. Check that oil has been added to the proper level in
engine crankcase.

4. Add proper fuel to fuel tank.

5. Check for properly attached hose connections.

6. Check to make sure that there are no kinks, cuts, or
damage to high pressure hose.

7. Provide a proper water supply at an adequate flow.

CAUTION

• Damage to equipment resulting from failure to follow this
instruction will void warranty.

There MUST be at least ten feet of unrestricted garden
hose between the pressure washer inlet and any flow
shut off device, such as a ‘Y’ shut-off connector or other
convenience-type water shut-off valve.

Connect high

pressure hose

here

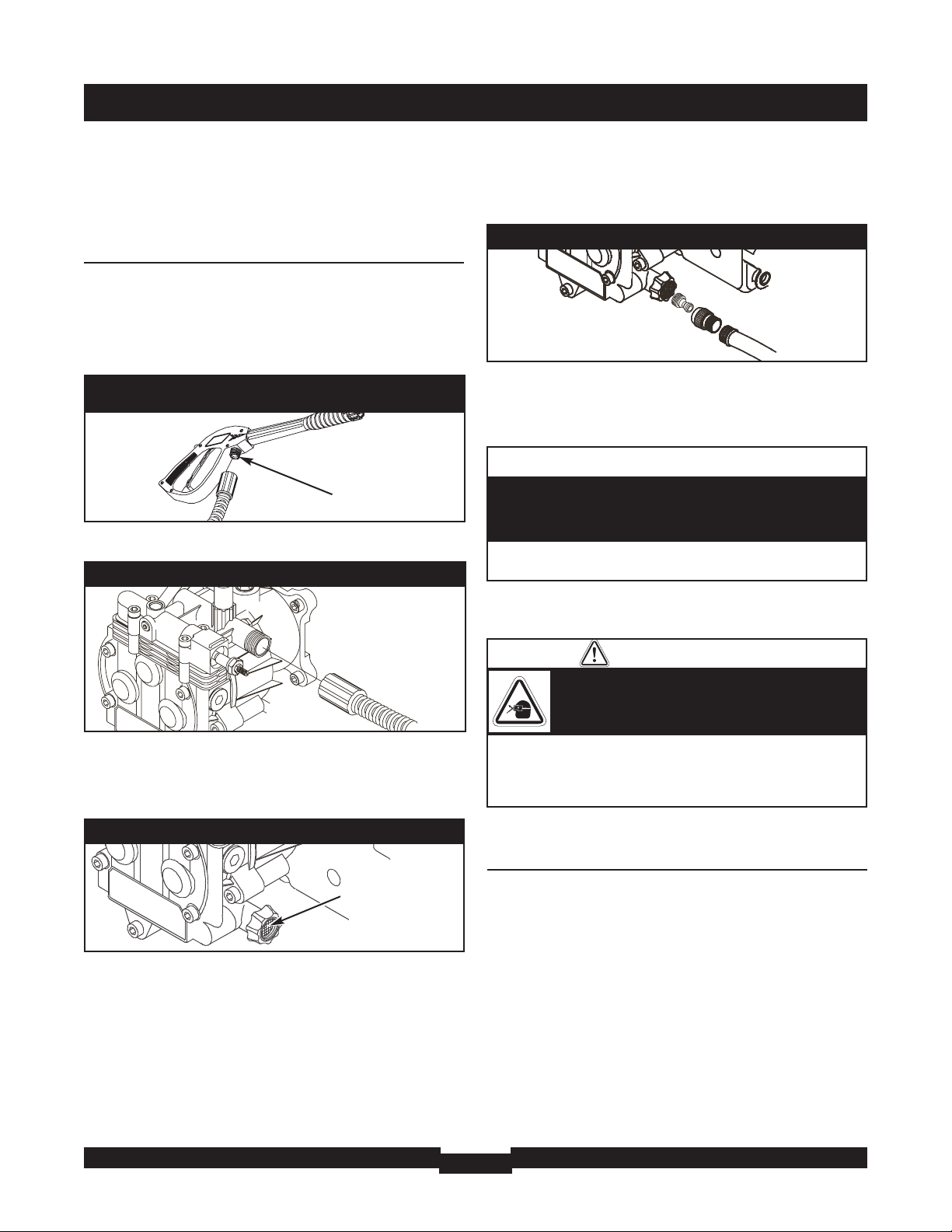

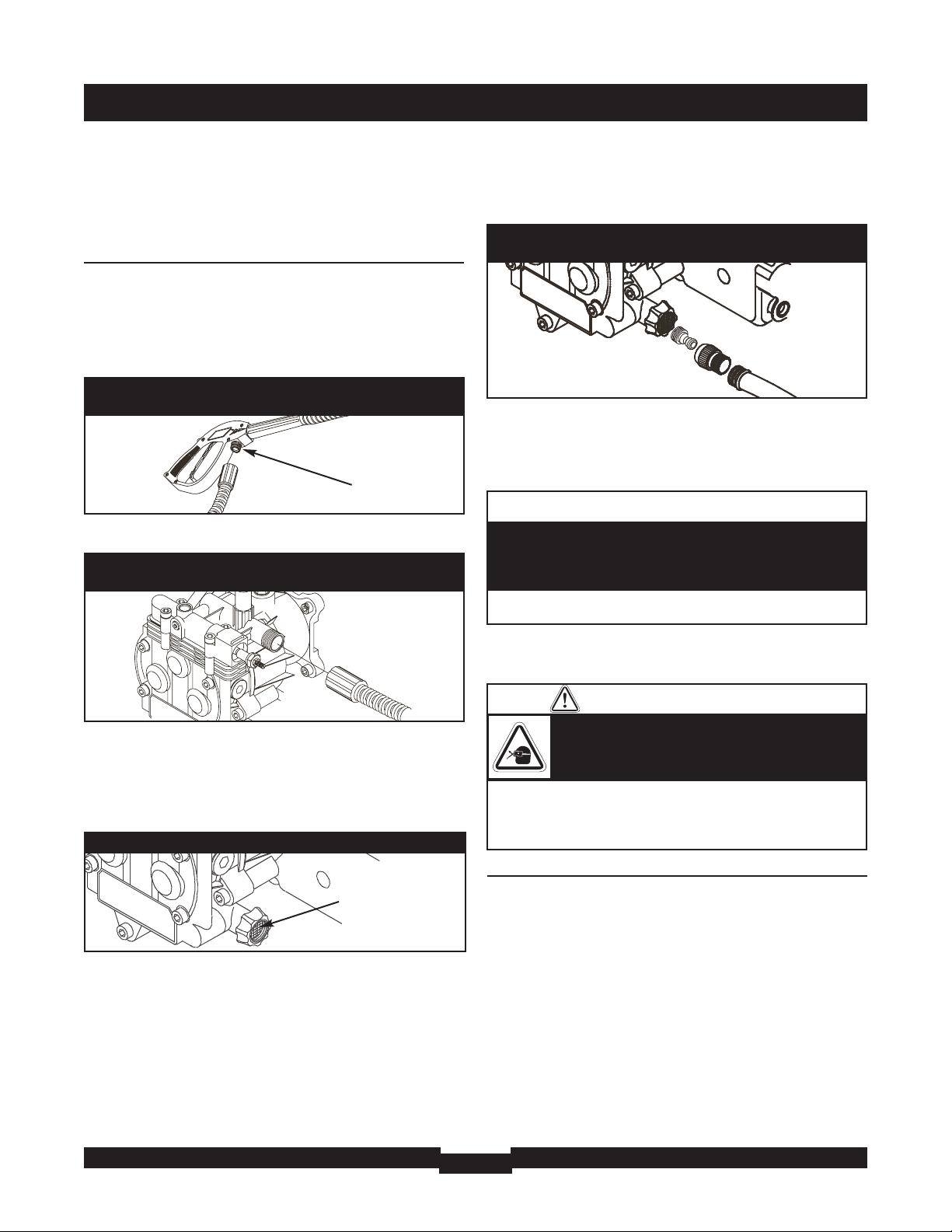

Figure 5 — Connect High Pressure Hose to Spray Gun

Figure 6 — Connect High Pressure Hose to Pump

Figure 7 — Connect Garden Hose to Water Inlet

Inspect inlet

screen, DO
NOT use if

damaged, clean

if dirty.

Figure 8 — Connect the Garden Hose to Water Inlet

• Always wear safety goggles when using this equipment or in
vicinity of where equipment is in use.

• Before starting the pressure washer, be sure you are wearing
adequate safety goggles.

High pressure spray can cause paint chips or
other particles to become airborne.

WARNING

OPERATION

10

HOW TO USE PRESSURE

WASHER

If you have any problems operating your pressure washer,
please contact the local Briggs & Stratton service center.

Pressure Washer Location

Pressure Washer Clearance

Place pressure washer outdoors. DO NOT place pressure
washer where exhaust gas could accumulate and enter
inside or be drawn into a potentially occupied building.
Ensure exhaust gas is kept away from any windows, doors,
ventilation intakes or other openings that can allow
exhaust gas to collect in a confined area (Figure 9).
Prevailing winds and air currents should be taken into
consideration when positioning pressure washer.

How To Start Pressure Washer

To start your pressure washer for the first time, follow
these instructions step-by-step.This starting information
also applies if you have let the pressure washer sit idle for
at least a day.

1. Place pressure washer near an outside water source
capable of supplying water at a flow rate greater than

3.5 gallons per minute and no less than 20 PSI at
pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected to
spray gun and to pump. See “Preparing Pressure
Washer for Use” for illustrations.

3. Make sure unit is in level position.

4. Connect garden hose to water inlet on pressure
washer pump.

5. Turn ON water, point gun in a safe direction and
squeeze trigger to purge pump system of air and
impurities.

6. Attach nozzle extension to spray gun (Figure 10).
Tighten by hand.

7. Place colored quick connect spray tips in slots on
holder that’s attached to nozzle extension (Figure 11).

Figure 10 — Connect Nozzle Extension to Spray Gun

CAUTION

• Damage to equipment resulting from failure to follow this
instruction will void warranty.

DO NOT run the pump without the water supply
connected and turned on.

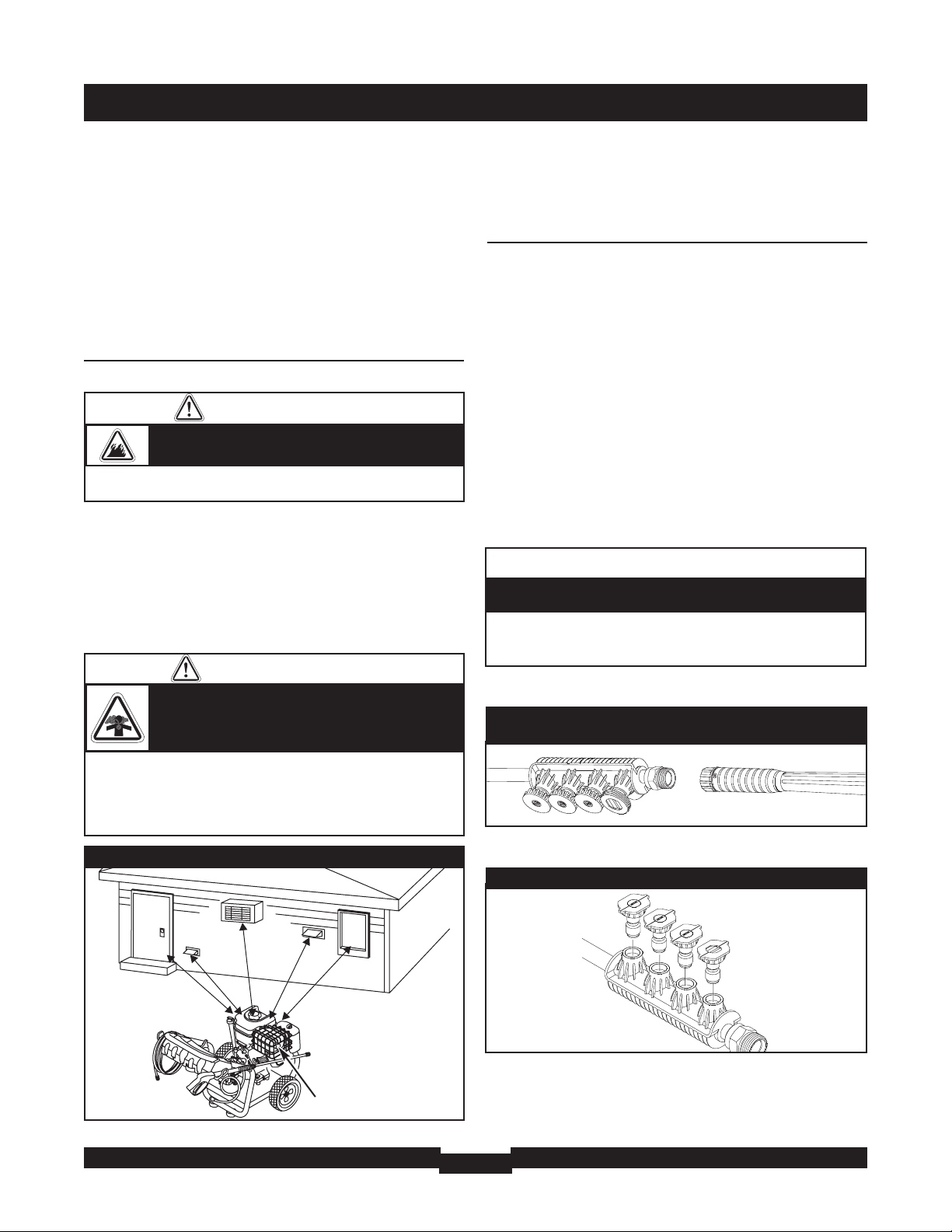

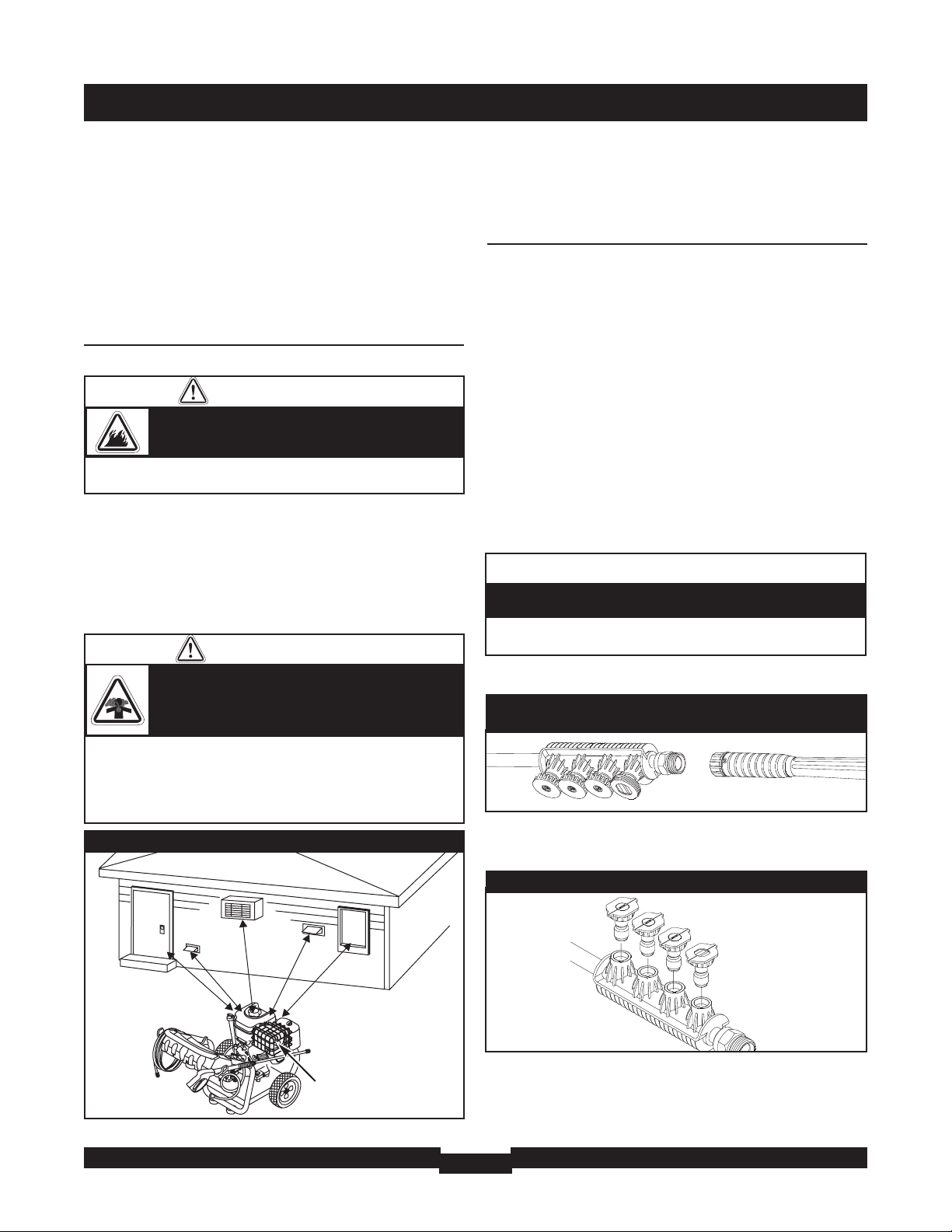

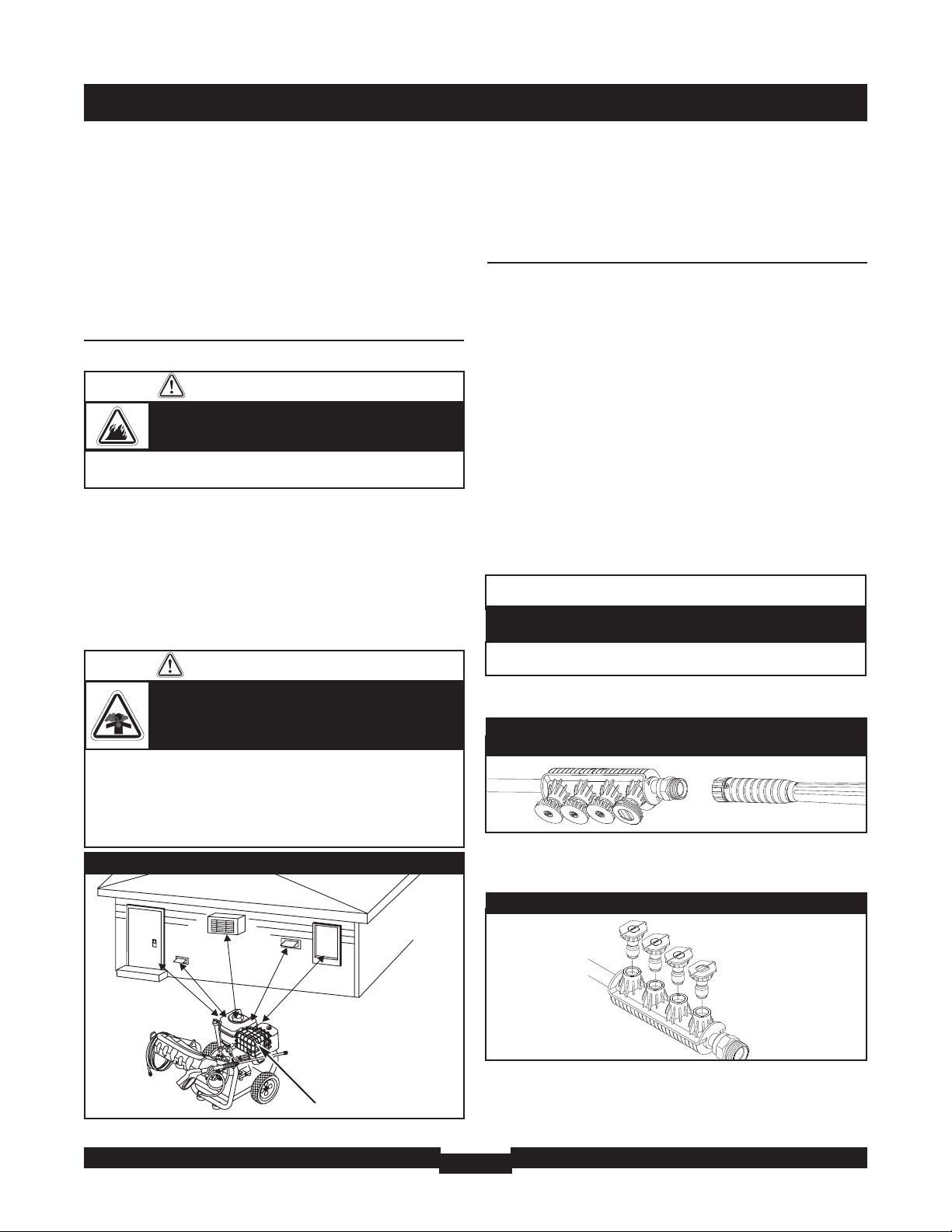

Figure 9 — Pressure Washer Clearance

Exhaust Port

Typical Pressure
Washer Shown

Figure 11 — Install Spray Tips in Holder

• Keep at least 5 ft. (152 cm) clearance on all sides of pressure
washer including overhead.

Exhaust heat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.

WARNING

• Operate pressure washer ONLY outdoors.

• Keep exhaust gas from entering a confined area through
windows, doors, ventilation intakes or other openings.

• DO NOT operate pressure washer inside any building or
enclosure, even if doors or windows are open.

Running engine gives off carbon monoxide, an
odorless, colorless, poison gas.

Breathing carbon monoxide can cause nausea,
fainting or death.

WARNING

OPERATION

11

8. Choose spray tip you want to use and insert it into
nozzle extension. See “How to Use Spray Tips”.

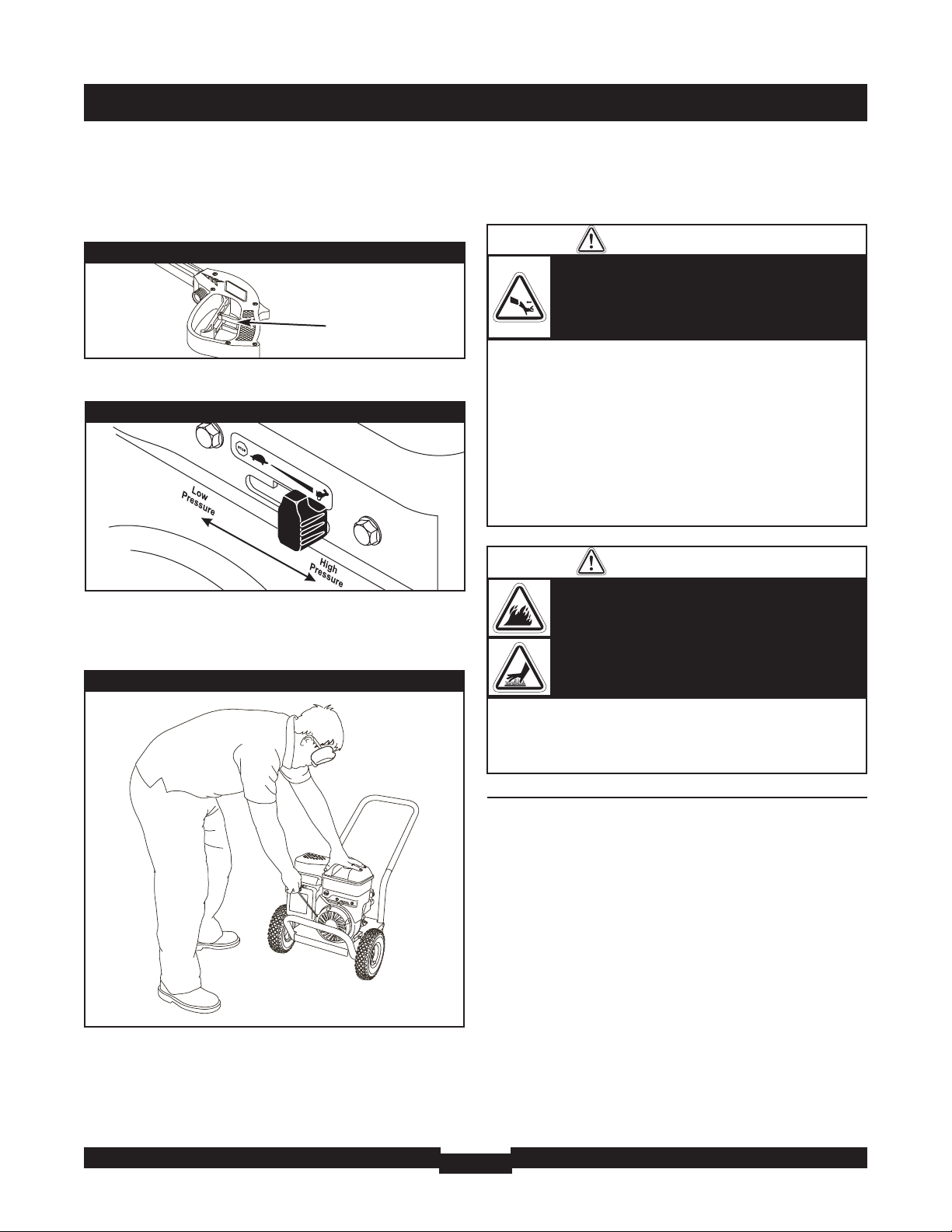

9. Engage safety latch to spray gun trigger (Figure 12).

10. Move throttle control lever to “High” position, shown
on engine as a rabbit (Figure 13).

11. When starting engine, position yourself as recommended
in Figure 14 and start engine according to instructions
given in engine operator’s manual.

How To Stop Pressure Washer

1. Move throttle control lever to “Stop” position.

2. Turn engine off according to instructions given in
engine operator’s manual.

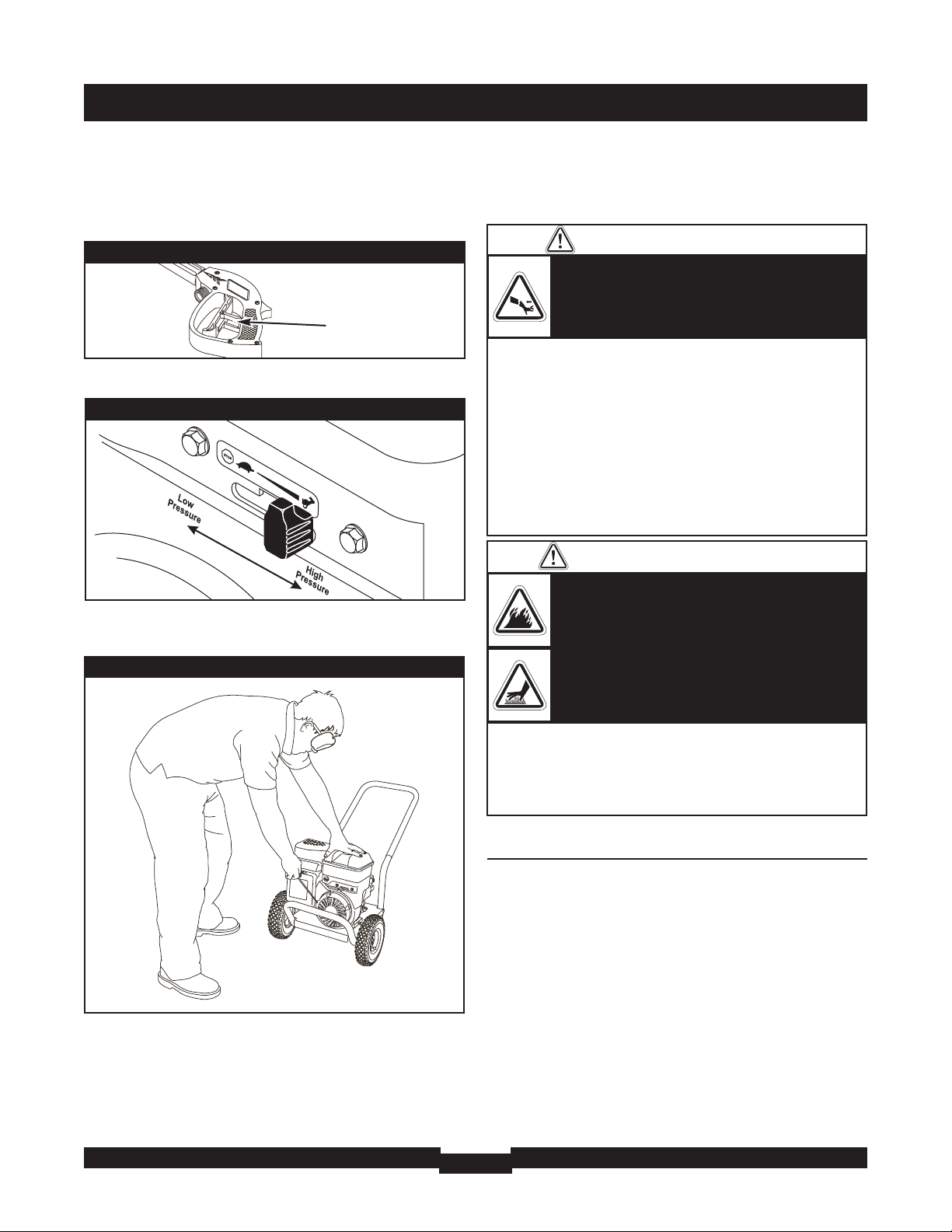

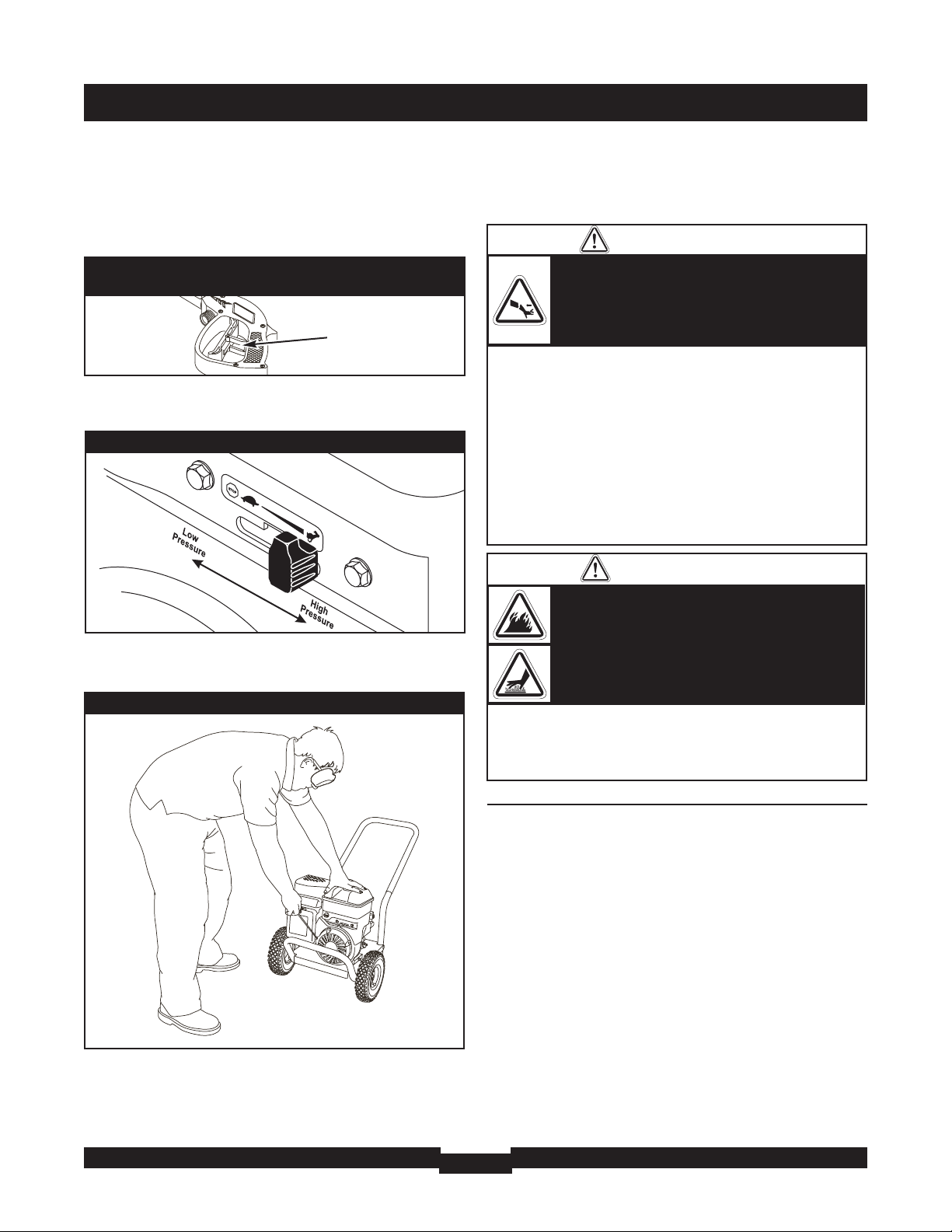

Figure 13 - Throttle Control Lever

Safety Latch

Figure 12 — Spray Gun with Safety Latch Engaged

Figure 14 - Recommended Starting Position

• ALWAYS point gun in safe direction and squeeze spray gun
trigger, to release pressure and avoid kickback each time,
before starting engine.

• When starting engine, pull cord slowly until resistance is felt
and then pull rapidly to avoid kickback.

• After each starting attempt, where engine fails to run, always
point gun in safe direction and squeeze spray gun trigger to
release high pressure.

• Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when gun kicks back.

Rapid retraction of starter cord (kickback) will
pull hand and arm toward engine faster than
you can let go.

Broken bones, fractures, bruises or sprains could
result.

WARNING

• DO NOT touch hot surfaces and avoid hot exhaust gases.

• Allow equipment to cool before touching.

• Keep at least 5 ft. (152 cm) clearance on all sides of pressure
washer including overhead.

Running engines produce heat.Temperature of
muffler and nearby areas can reach or exceed
150°F (65°C).

Severe burns can occur on contact.
Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

WARNING

OPERATION

12

3. ALWAYS point gun in a safe direction and squeeze
spray gun trigger to release retained high water
pressure.

IMPORTANT: Spray gun traps high water pressure, even
when engine is stopped and water is disconnected.

4. Engage safety latch on spray gun when not in use.

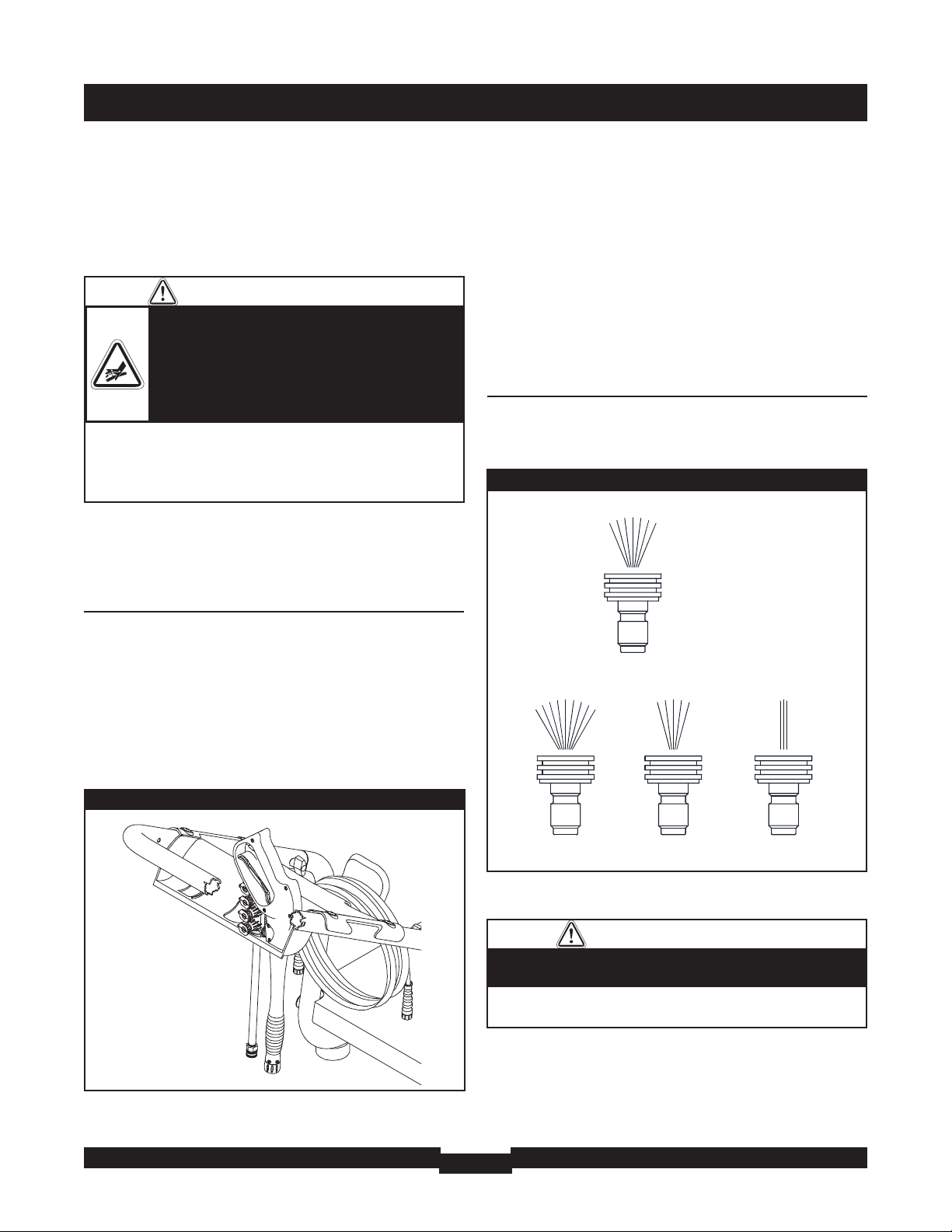

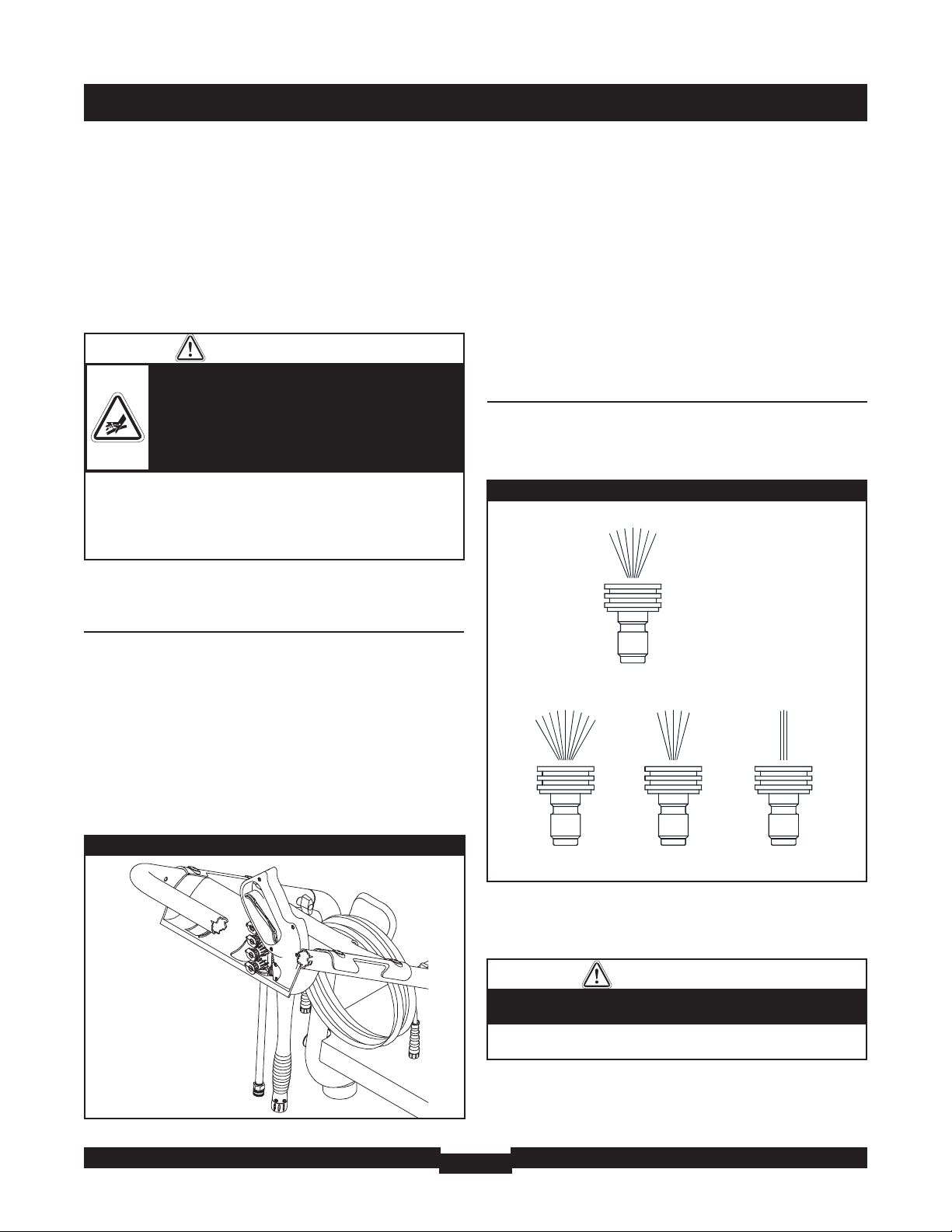

How to Use Accessory Tray

The unit is equipped with an accessory tray with places to
store your spray gun and nozzle extension.There is also a
hook at the front of the accessory tray to hold your high
pressure hose.

NOTE:The extra hole in the tray is for storing a utility
brush.The extra clip in the tray is for storing a turbo
nozzle.The brush and turbo nozzle are NOT included with
your pressure washer.You can buy these items as optional
accessories.

1. Place nozzle extension through hole on accessory tray,
as shown in Figure 15.

2. Place spray gun through hole on accessory tray on
right side of unit (Figure 15).

NOTE:You may also use the hooks attached to the handle
to store your gun and nozzle extension, as shown on page 6.

3. Hang high pressure hose on hook attached to
accessory tray on front of tray, as shown in Figure 15.

How to Use Spray Tips

The quick–connect on the nozzle extension allows you to
switch between four different spray tips.The spray tips vary
the spray pattern as shown (Figure 16).

Follow these instructions to change spray tips:

1. Engage safety latch on spray gun.

2. Pull back collar on quick–connect and pull current
spray tip off. Store spray tips in slots on holder that’s
attached to nozzle extension.

• NEVER exchange spray tips without locking the safety latch
on the trigger.

A pressure washer produces a high pressure spray
which increases risk of injury and damage to unit.

CAUTION

40° White 15° Yellow 0° Red

Black

Use to apply

detergent

Figure 16 — Spray Tip Spray Patterns

Low Pressure

High Pressure

• Keep high pressure hose connected to pump and spray gun
while system is pressurized.

• ALWAYS point gun in safe direction and squeeze spray gun
trigger, to release high pressure, every time you stop engine.
Engage trigger lock when not in use.

The high pressure stream of water that this
equipment produces can pierce skin and its
underlying tissues, leading to serious injury and
possible amputation.

Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.

WARNING

Figure 15 — Typical Accessory Tray

OPERATION

13

3. Select desired spray tip:

• For gentle rinse, select white 40° spray tip.

• To scour surface, select yellow 15° or red 0° spray
tip.

• To apply chemical, select black spray tip.

4. Pull back on collar,insert new spray tip and release collar.
Tug on spray tip to make sure it is securely in place.

5. For most effective cleaning, keep spray tip from 8 to
24 inches away from cleaning surface. If you get spray
tip too close, you may damage cleaning surface.

6. DO NOT get closer than 6 inches when cleaning tires.

Cleaning and Applying Detergent

IMPORTANT: Use detergents designed specifically
for pressure washers. Household detergents could

damage the pump.

To apply detergent follow these steps:

1. Review spray tip use.

2. Prepare detergent solution as required by
manufacturer.

3. Place small filter end of detergent siphoning tube into
detergent container.

4. Make sure black cleaning detergent nozzle is installed.

NOTE: Detergent cannot be applied with the high
pressure spray tips (White,Yellow or Red).

5. Make sure garden hose is connected to water inlet.
Check that high pressure hose is connected to spray
gun and pump and start engine.

6. Apply detergent to a dry surface, starting at lower
portion of area to be washed and work upward, using
long, even, overlapping strokes.

7. Allow detergent to soak in between 3–5 minutes
before washing and rinsing. Reapply as needed to
prevent surface from drying. DO NOT allow detergent
to dry on (prevents streaking).

IMPORTANT:You must flush the injection system after
each use by placing the filter into a bucket of clean water,
then run the pressure washer in low pressure for
1-2 minutes.

CAUTION

• When inserting the filter into a detergent solution bottle,
route the tube so as to keep it from inadvertently contacting
the hot muffler.

Keep the detergent siphoning tube from coming in
contact with the hot muffler.

CAUTION

• Starting the engine without all the hoses connected and
without the water turned ON will damage the pump.

• Damage to equipment resulting from failure to follow this
instruction will void warranty.

You must attach all hoses before you start the engine.

OPERATION

14

Pressure Washer Rinsing

Wash and Rinse Surface

This pressure washer permits regulation of output water
pressure by varying the engine speed.The throttle control
lever found on the front of the engine may be set, as shown
in Figure 17:

After you have applied detergent, scour the surface
and rinse it clean as follows:

1. Engage safety latch on spray gun.

2. Remove black chemical nozzle from nozzle extension.

3. Select and install desired high pressure nozzle following
instructions “How to Use Spray Tips” on page 12.

4. Keep spray gun a safe distance from the area you plan
to spray.

5. Adjust spray pressure by sliding throttle control lever left
or right, as shown in Figure 13 on page 11.

6. Apply a high pressure spray to a small area and then
check the surface for damage. If no damage is found,
you can assume it is okay to continue rinsing.

7. Start at top of area to be rinsed, working down with
same overlapping strokes as you used for cleaning.

Cleaning Detergent Siphoning Tube

If you used the detergent siphoning tube, you must flush it
with clean water before stopping the engine.

1. Place detergent siphoning tube/filter in a bucket full of
clean water.

2. Engage safety latch on spray gun.

3. Attach black cleaning detergent nozzle.

4. Flush for 1-2 minutes.

5. Shut off engine.

6. ALWAYS point gun in a safe direction and squeeze
spray gun trigger to release retained high water
pressure.

IMPORTANT: Spray gun traps high water pressure, even
when engine is stopped and water is disconnected.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for
3-5 minutes without pressing the trigger on the spray gun,
circulating water in the pump can reach temperatures
above 125°F.The system engages to cool the pump by

discharging the warm water onto the ground.

• Keep spray nozzle between 8 to 24 inches away from cleaning
surface.

• Operate this unit on a stable surface.

• Be extremely careful if you must use the pressure washer from
a ladder, scaffolding or any other relatively unstable location.

• Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when gun kicks back.

High pressure spray could cause you to fall if
you are too close to the cleaning surface.

WARNING

Pressure Low to High
Duty Light Medium Heavy
Application Auto Concrete Paint Removal

Boat Driveway Degreasing
Furniture Deck

Figure 17 - Throttle Control

• Keep high pressure hose connected to pump and spray gun
while system is pressurized.

• ALWAYS point gun in safe direction and squeeze spray gun
trigger, to release high pressure, every time you stop engine.
Engage trigger lock when not in use.

The high pressure stream of water that this
equipment produces can pierce skin and its
underlying tissues, leading to serious injury and
possible amputation.

Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.

WARNING

SPECIFICATIONS AND MAINTENANCE

15

SPECIFICATIONS

Outlet Pressure . . . . . . . . . . . . . . . . . . . . . . . . . 2700 psi

Flow Rate . . . . . . . . . . . . . . 2.5 gallons per minute (gpm)

Detergent Use detergent approved for pressure washers

Water Supply Temperature . . . . Not to Exceed 100°F

Automatic Cool . . . . . . . . . . . . . Will cycle when water

Down System reaches 125°-155°F

Measured LwA . . . . . . . . . . . . . . . . . . . . . .104 dB(A)/pW

Guaranteed LwA . . . . . . . . . . . . . . . . . . .104 dB(A)/pW

Sound Pressure Level @ 7m . . . . . . . . . . . . . .79 dB(A)

Shipping Weight . . . . . . . . . . . . . . . . . . . . . . . . . . .84 lbs.

GENERAL MAINTENANCE

RECOMMENDATIONS

The pressure washer warranty does not cover items that
have been subjected to operator abuse or negligence.To
receive full value from the warranty, the operator must
maintain the pressure washer as instructed in this manual.

NOTE: Should you have questions about replacing
components on your pressure washer, please visit our
website at BRIGGSandSTRATTON.COM.

• Some adjustments will need to be made periodically to
properly maintain your pressure washer.

• All maintenance in this manual and the engine operator’s
manual should be made at least once each season.

• Once a year you should check the spray gun and nozzle
extension assembly for wear.Also clean or replace the
spark plug and clean or replace the engine air filter. Please
refer to engine operator’s manual for more details.

Before Each Use

1. Check engine oil level.

2. Check water inlet screen for damage.

3. Check high pressure hose for leaks.

4. Check detergent siphon tube and filter for damage.

5. Check spray gun and nozzle extension assembly for

leaks.

6. Rinse out garden hose to flush out debris.

PRESSURE WASHER

MAINTENANCE

Check and Clean Inlet Screen

Examine the screen on the water inlet. Clean it if the
screen is clogged or replace it if screen is damaged.

Check High Pressure Hose

The high pressure hose can develop leaks from wear,
kinking, or abuse. Inspect the hose each time before using
it. Check for cuts, leaks, abrasions or bulging of cover,
damage or movement of couplings. If any of these
conditions exist, replace the hose immediately.

Check Detergent Siphon Tube

Examine the filter on the detergent tube and clean if
clogged.The tube should fit tightly on the barbed fitting.
Examine the tube for leaks or tears. Replace the filter or
tube if either is damaged.

Check Gun and Nozzle Extension

Examine the hose connection to the spray gun and make
sure it is secure.Test the trigger by pressing it and making
sure it “springs back” into place when you release it. Put
the safety latch in the ON position and test the trigger.You
should not be able to press the trigger.

• NEVER repair high pressure hose. Replace it.

• Replacement hose rating MUST exceed maximum pressure
rating of unit.

The high pressure stream of water that this
equipment produces can pierce skin and its
underlying tissues, leading to serious injury and
possible amputation.

WARNING

MAINTENANCE

16

Nozzle Maintenance

A pulsing sensation felt while squeezing the spray gun
trigger may be caused by excessive pump pressure.The
principal cause of excessive pump pressure is a spray tip
clogged or restricted with foreign materials, such as dirt,
etc.To correct the problem, immediately clean the spray tip
following these instructions:

1. Shut off engine and turn off water supply.

2. Remove spray tip from end of nozzle extension.

3. Use a small paper clip to free any foreign material
clogging or restricting spray tip (Figure 18).

4. Using a garden hose, remove additional debris by back
flushing water through nozzle extension (Figure 19).
Back flush between 30 to 60 seconds.

5. Reinstall spray tip into nozzle extension.

6. Reconnect nozzle extension to spray gun.

7. Reconnect water supply, turn on water, and start
engine.

8. Test pressure washer by operating with each quick
connect spray tip.

O–Ring Maintenance

Through the normal operation of your pressure washer,
o–rings are used to keep the connections of the hoses and
spray gun tight and leak–free.These o-rings may become
worn or damaged.

An O–Ring Maintenance Kit is provided with your pressure
washer which includes replacement o-rings, rubber washer
and water inlet filter. Refer to the instruction sheet
provided in the kit to service your unit’s o-rings. Note that
you will not use all of the parts in the kit.

To remove a worn or damaged o–ring; use a small flathead
screwdriver to get underneath the o-ring and pry it off.

Pump Oil Maintenance

This model does not require any pump maintenance.The
pump is pre-lubricated and sealed, requiring no additional
lubrication for the life of the pump.

ENGINE MAINTENANCE

See the engine operator’s manual for instructions on how
to properly maintain the engine.

KEEP OUT OF REACH OF CHILDREN. DON'T
POLLUTE. CONSERVE RESOURCES. RETURN
USED OIL TO COLLECTION CENTERS.

Use wire here

to remove

debris

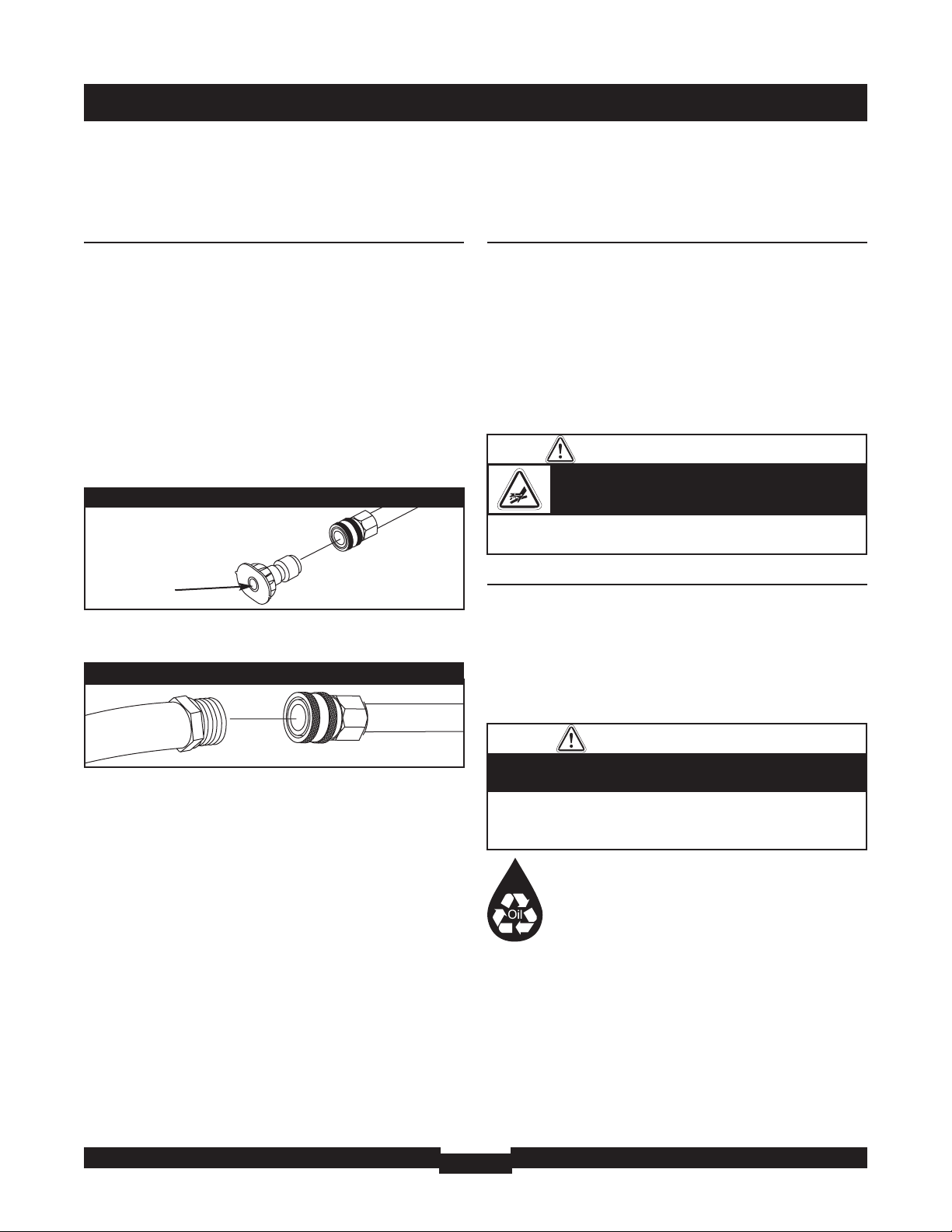

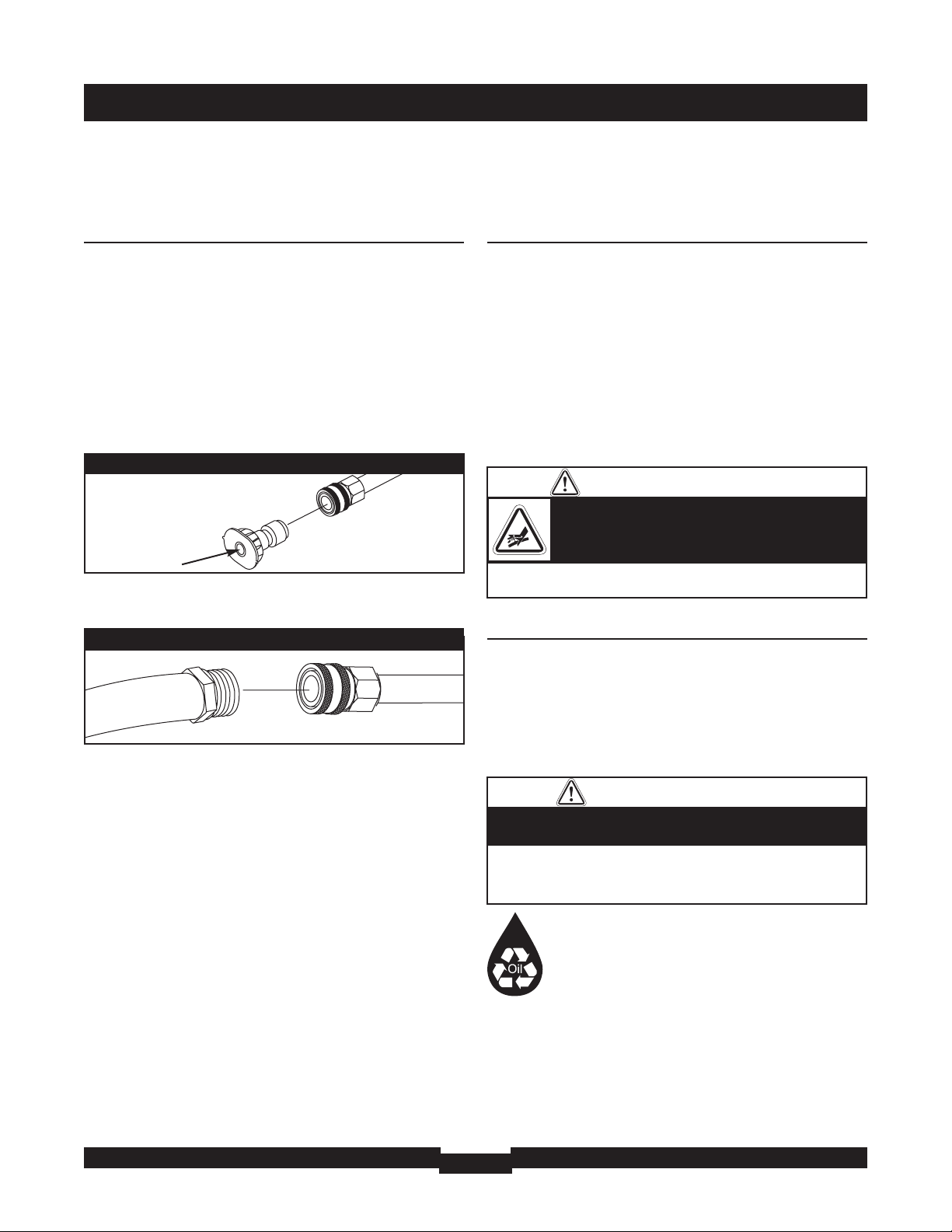

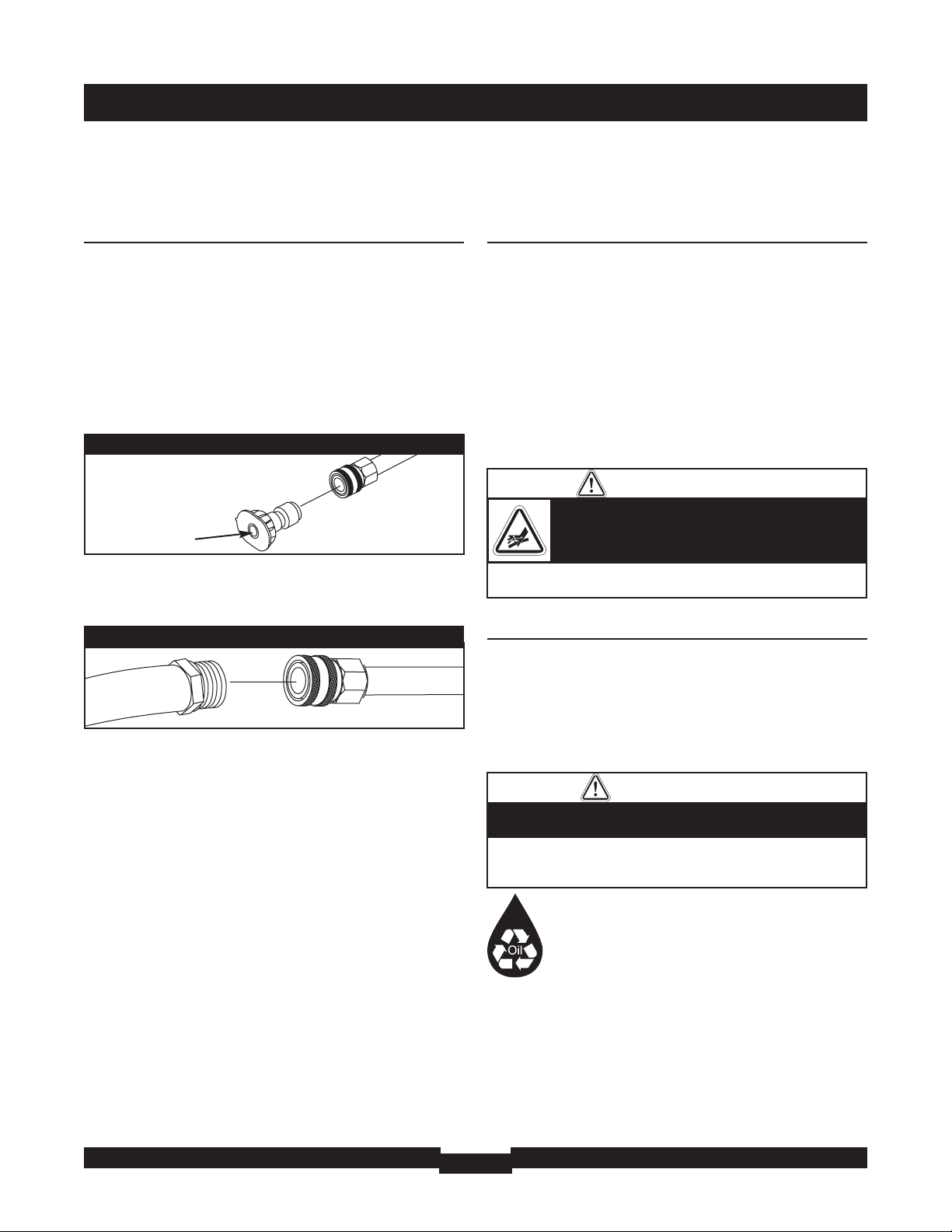

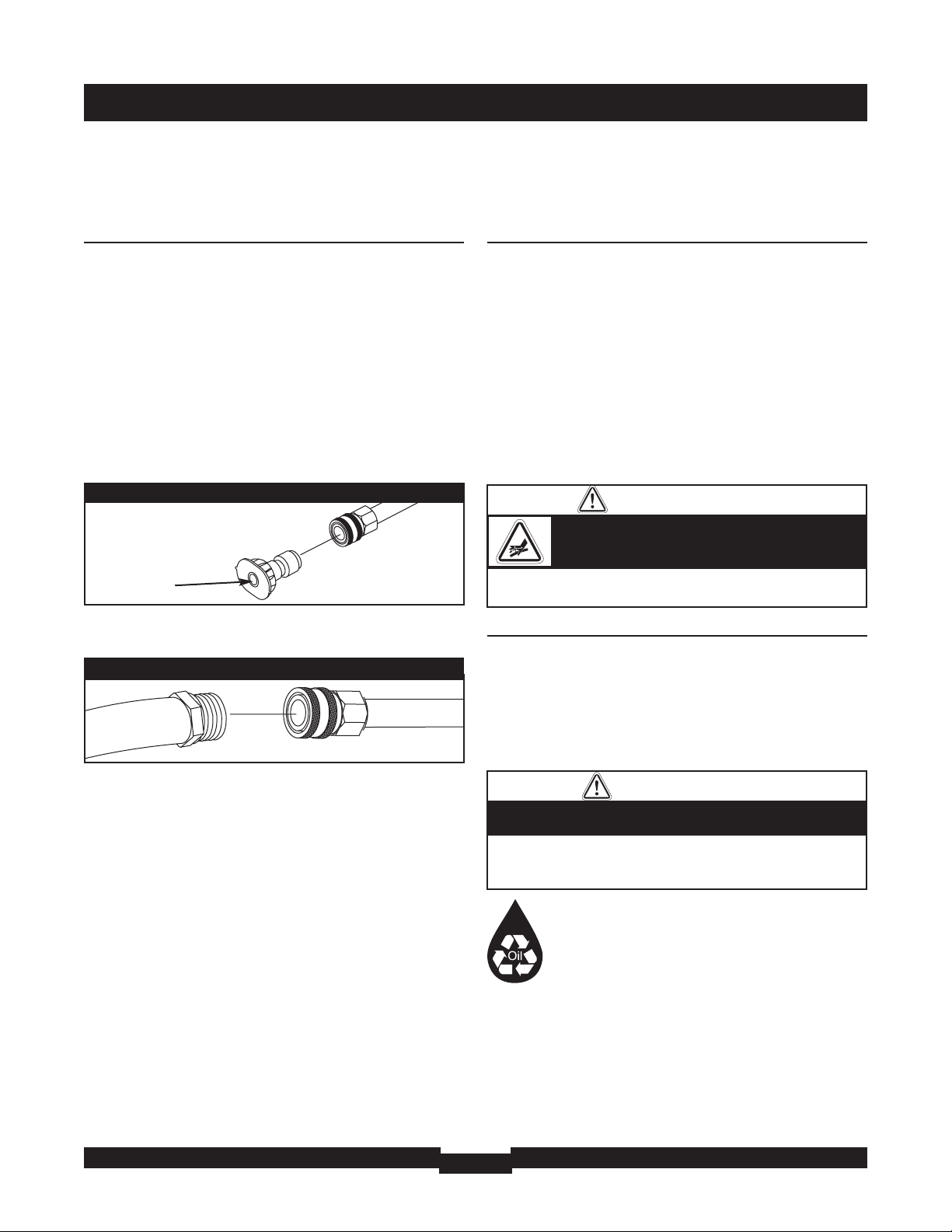

Figure 18 — Nozzle Maintenance

Figure 19 — Backflushing the Nozzle Extension

• Used motor oil has been shown to cause skin cancer in
certain laboratory animals.

• Thoroughly wash exposed areas with soap and water.

Avoid prolonged or repeated skin contact with used
motor oil.

CAUTION

• NEVER repair leaking connections with sealant of any kind.
Replace o-ring or seal.

The high pressure stream of water that this
equipment produces can pierce skin and its
underlying tissues, leading to serious injury and
possible amputation.

WARNING

STORAGE

17

PREPARING THE UNIT

FOR STORAGE

Water should not remain in the unit for long periods of
time. Sediments or minerals can deposit on pump parts and
“freeze” pump action. If you do not plan to use the pressure
washer for more than 30 days, follow this procedure:

1. Flush detergent siphoning tube by placing the filter into
a pail of clean water while running pressure washer in
low pressure mode. Flush for one to two minutes.

2. Shut off the engine and let it cool, then remove all
hoses.

3. Empty the pump of all pumped liquids by pulling the
recoil handle about 6 times.This should remove most
of the liquid in the pump.

4. Draw RV antifreeze (non-alcohol) into the pump by
pouring the solution into a 3-foot section of garden
hose connected to inlet adapter and pulling recoil
handle twice.

If available, use PumpSaver in place of RV antifreeze
and follow package instructions.

5. Store unit in a clean, dry area.

STORING THE ENGINE

See the engine operator’s manual for instructions on how
to properly prepare the engine for storage.

TROUBLESHOOTING

18

TROUBLESHOOTING

Problem Cause Correction

Pump has following problems:
failure to produce pressure,
erratic pressure, chattering, loss
of pressure, low water volume.

1. Low pressure spray tip installed.

2. Water inlet is blocked.

3. Inadequate water supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked or
leaks.

8. Gun leaks.

9. Spray tip is obstructed.

10. Pump is faulty.

1. Replace spray tip with high
pressure spray tip.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose
strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean spray tip.

10. Contact Authorized service facility.

Detergent fails to mix with spray.

1. Detergent siphoning tube is not
submerged.

2. Chemical filter is clogged or
cracked.

3. High pressure spray tip installed.

1. Insert detergent siphoning tube
into detergent.

2. Clean or replace filter/detergent
siphoning tube.

3. Replace spray tip with low
pressure spray tip.

Engine shuts down during
operation.

Out of gasoline. Fill fuel tank.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC PRESSURE WASHER OWNER WARRANTY POLICY

LIMITED WARRANTY

Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the pressure washer that is defective in material or
workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This
warranty is effective for the time periods and subject to the conditions stated below. For warranty service, find the nearest Authorized Service Dealer in
our dealer locator map at BRIGGSandSTRATTON.COM.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT PERMITTED BY LAW. ANY AND ALL IMPLIED WARRANTIES ARE
EXCLUDED. LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some
states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and
you may also have other rights which vary from state to state or country to country.

1 year
90 days

Consumer Use
Commercial Use

The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period of time stated above.
“Consumer use" means personal residential household use by a retail consumer. “Commercial use" means all other uses, including use for commercial,
income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter be considered as commercial use for purposes of
this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR PROOF OF PURCHASE
RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING
DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY PERIOD.

ABOUT YOUR WARRANTY

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most warranty
repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply if equip­ment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the warranty is
void if the manufacturing date or the serial number on the pressure washer or engine has been removed or the equipment has been altered or modified.
During the warranty period, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under
normal use and service. This warranty will not cover the following repairs and equipment:

• Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty also does not

cover normal maintenance such as air filters, adjustments, fuel system cleaning and obstruction (due to chemical, lime, dirt, and so forth).

• Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized installation or

alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as, in our judgment,
to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as air filters, adjustments, fuel system
cleaning and obstruction (due to chemical, lime, dirt, and so forth).

• Other Exclusions: This warranty excludes wear items such as quick couplers, seals, o-rings, pumps that have been run without water supplied or

damage or malfunctions resulting from accidents, abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration.
Accessory parts, such as guns, hoses, nozzle extensions (wands), and nozzles, are excluded from the product warranty. This warranty excludes used,
reconditioned, and demonstration equipment and failures due to acts of God and other force majeure events beyond the manufacturers control.

198187E, Rev. C, 12/31/2006

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, USA

Effective December 1, 2005 replaces all undated Warranties and all Warranties dated before December 1, 2005

WARRANTY PERIOD

CONSIGNES DE SÉCURITÉ

20

TABLE DES MATIÈRES

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-23

Connaître Votre Nettoyeur Haute Pression . . . . . . . . . . . . . . . . 24

Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-27

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-32

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-34

Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Diagnostic des problèmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

DESCRIPTION DE L'ÉQUIPEMENT

L'utilisateur doit lire ce manuel soigneusement et
se familiariser avec le nettoyeur haute pression. Il
doit prendre connaissance de ses applications,de
ses limites et des risques inhérents à son utilisation.

Ce manuel contient les informations relatives à un nettoyeur
haute pression fonctionnant sous 186 bars (2 700 PSI) avec un
débit de 9,46 l/mn (2,5 gallons/mn). Ce système puissant de
grande qualité comporte de grosses roues de 25 cm (10 pouces),
une pompe dotée d'un système de refroidissement automatique,
un système d'injection de produit chimique, une rallonge de buse
à embouts à fixation rapide, des lunettes de sécurité, un tuyau
flexible de 7,60 m (25 pieds) et plus encore.

Tout a été fait pour s'assurer que les renseignements contenus
dans le présent guide soient exacts et à jour.Toutefois, le
fabriquant se réserve le droit de changer, de modifier ou encore
d'amélorer le système en tout temps et ce, sans préavis.

CONSIGNES DE SÉCURITÉ

Voici le symbole d'avertissement de sécurité. Ces

symboles attirent votre attention sur le risque de
blessure corporelle. Pour éviter toute blessure
mortelle ou non, observer toutes les consignes de
sécurité associées à ces symboles.

Le symbole d'alerte

() apparaît complété par un qualificatif

(DANGER,ATTENTION, AVERTISSEMENT), une image ou un
message de sécurité pour attirer l'attention sur les risques. Un
DANGER signale un risque qui - s'il n'est pas écarté - entraîne des
blessures graves ou la mort.Un AVERTISSEMENT signale un
risque qui - s'il n'est pas écarté - pourrait entraîner des blessures
graves ou la mort.La mention ATTENTION signale un risque qui

- s'il n'est pas écarté - pourrait entraîner des blessures légères ou
modérées. La mention ATTENTION,utilisée sans le symbole
d'alerte, signale une situation qui pourrait entraîner une
détérioration de l'équipement. Respectez scrupuleusement les
consignes de sécurité pour éliminer ou réduire les risques de
blessures ou dangers de mort.

Plaque d'avertissement

Une plaque d'avertissement (figure 20) figure sur l'appareil pour
signaler les risques pour la sécurité. Si cette plaque vient à être
endommagée ou illisible, la remplacer par une étiquette neuve
disponible auprès de votre représentant local Briggs & Stratton.

Les pictogrammes de la plaque d'avertissement sont explicités
plus bas dans cette section consacrée à la sécurité.

Pictogrammes des risques et signification

Incendie

Explosion

Vapeurs toxiques

Surface chaude

Pièces en mouvement

Choc électrique

Surface glissante

Risque de chute

Risque de recul

Projection d'objets

Injection de fluide

Figure 20 — Plaque d'avertissement

Manuel d'opérateur

CONSIGNES DE SÉCURITÉ

21

• Maintenir la buse de pulvérisation à une distance de 20 à
60 centimètres de la surface à nettoyer.

• Utiliser cet appareil sur une surface stable.

• La pente et le drainage de l'aire de nettoyage doivent être suffisants
pour réduire le risque de chute accru sur des surfaces glissantes.

• Agir avec une extrême prudence en cas d'utilisation du nettoyeur
haute pression sur une échelle, un échafaudage ou tout autre
emplacement relativement instable.

• Pour éviter tout risque de blessure en cas de recul du pistolet de
pulvérisation, le tenir fermement des deux mains pour la pulvérisation
haute pression.

L'utilisation du nettoyeur haute pression peut causer
l'apparition de flaques d'eau et rendre les surfaces
glissantes et dangereuses.

Le jet à haute pression peut également faire tomber
l'utilisateur s'il se tient trop près de la surface à
nettoyer.

AVERTISSEMENT

• Utiliser le nettoyeur EXCLUSIVEMENT en extérieur.

• Empêchez les gaz d'échappement de pénérer dans un lieu confiné par
les fenêtres, portes, entrées d'aération et d'autres ouvertures.

• NE FAITES PAS fonctionner le nettoyeur haute pression à l'intérieur
d'un bâtiment ou d'un lieu clos, même si les portes ou les fenêtres
sont ouvertes.

• S'il y a un risque d'inhalation de vapeurs, utiliser un appareil ou un
masque respiratoire.

• Lire soigneusement les instructions d'emploi du masque afin d'être certain
qu'il protège efficacement contre l'inhalation de vapeurs dangereuses.

En fonctionnement, le moteur dégage du monoxyde
de carbone, un gaz inodore, incolore et mortel.

Respirer du monoxyde de carbone peut provoquer
des nausées, l'évanouissement ou la mort.

Certains produits chimiques ou détergents peuvent
être dangereux et, s'ils sont inhalés ou ingérés,
provoquer des nausées importantes, des
évanouissements ou des empoisonnements.

AVERTISSEMENT

METTRE DE L'ESSENCE

• ARRETER le nettoyeur haute pression et le laisser refroidir au moins
deux minutes avant d'ouvrir le bouchon d'essence.

• Faire le plein du réservoir à l’air libre.

• NE PAS trop remplir le réservoir. Laisser un espace suffisant pour
l’évaporation de l'essence.

• Manipuler l'essence à l'abri des étincelles, des flammes nues,des
veilleuses, de la chaleur ainsi que d'autres sources potentielles
d'inflammation.

• NE PAS allumer de cigarettes, ni fumer.

UTILISATION DE L'ÉQUIPEMENT

• NE JAMAIS incliner le moteur ni l'équipement au point que l'essence
se mette à couler.

• NE PAS vaporiser de liquides inflammables.

TRANSPORT ET RÉPARATION DE L'ÉQUIPEMENT

• VIDER le réservoir et FERMER le robinet d'essence pour transporter
et réparer l'équipement.

• Fixez le nettoyeur haute pression en position debout pendant le
transport pour qu'il ne bascule pas et ne répande pas d'essence et
d'huile.

ENTREPOSAGE D'ESSENCE OU D'UN ÉQUIPEMENT
DONT LE RÉSERVOIR CONTIENT DE L'ESSENCE.

• NE PAS entreposer à proximité de fours, poêles, chauffe-eau, sèche-linge
ou d'autres équipements susceptibles de comporter une veilleuse ou
une source potentielle d'inflammation des vapeurs d'essence.

L'essence sous forme liquide ou vapeur est
extrêmement inflammable et explosive.

Un incendie ou une explosion peuvent provoquer de
graves brûlures ou la mort.

AVERTISSEMENT

• Éloigner la pulvérisation d’eau des câbles électriques pour éviter tout
risque d’électrocution.

La pulvérisation d'eau sur les circuits électriques peut
entraîner une électrocution.

AVERTISSEMENT

CONSIGNES DE SÉCURITÉ

22

• NE PAS toucher les surfaces chaudes et éviter les gaz d’échappement
chauds.

• Laisser l'équipement refroidir avant d'y toucher.

• Conserver un débattement d’au moins 152 cm autour du nettoyeur
haute pression, y compris au-dessus du nettoyeur.

Un moteur en marche dégage de la chaleur et des
gaz d'échappement brûlants. La température du
échappement et de certaines pièces voisines peut
atteindre ou dépasser 65 °C (150 °F).

Un incendie ou des blessures graves peuvent survenir.
Les gaz ou la chaleur d’échappement peuvent mettre

le feu à des produits combustibles, des structures ou
endommager le réservoir d’essence et provoquer un
incendie.

AVERTISSEMENT

• NE PAS porter de vêtements amples, de bijoux ni d'autres effets qui
pourraient être happés par le démarreur ou les autres pièces en rotation.

• Retenir les cheveux longs en chignon et retirer les bijoux.

Le démarreur et les autres pièces en rotation
peuvent attraper les mains, les cheveux, les vêtements
ou les accessoires.

AVERTISSEMENT

• Toujours porter des lunettes de sécurité lors de l’utilisation de ce
matériel ou dans la zone où ce matériel est utilisé.

• Avant de démarrer le nettoyeur haute pression,veiller à porter des
lunettes de sécurité adaptées.

Le jet à haute pression peut mettre en suspension
dans l'air des particules de peinture ou d'autres
matériaux.

AVERTISSEMENT

POUR RÉGLER OU RÉPARER LE NETTOYEUR
HAUTE PRESSION

• Débrancher le fil de bougie d'allumage et l'écarter de sorte qu'il ne
puisse toucher la bougie.

LORS DES ESSAIS D’ALLUMAGE

• Utiliser un testeur de bougie d’allumage approuvé.

• NE PAS vérifier l’allumage lorsque la bougie est retirée.

La production involontaire d'étincelles peut
provoquer un incendie ou une électrocution.

AVERTISSEMENT

• NE JAMAIS diriger le jet vers des personnes, des animaux ou des
plantes.

• NE PAS laisser des ENFANTS manipuler le nettoyeur haute pression.

• NE JAMAIS tenter de réparer le flexible haute pression. Le remplacer
systématiquement.

• Ne JAMAIS réparer les connexions qui fuient avec un mastic
d’étanchéité. Remplacer le joint torique ou le joint.

• Toujours garder le tuyau flexible haute pression raccordé à la pompe
et au pistolet de pulvérisation lorsque le système est sous pression.

• TOUJOURS pointer le pistolet dans une direction sans danger et
appuyer sur la détente pour libérer la haute pression d’eau,chaque
fois que vous arrêtez le moteur. Engager le verrou de la détente du
pistolet de pulvérisation lorsque vous n’utilisez pas le pistolet.

Le jet d’eau à haute pression produit par ce matériel
peut percer la peau et les tissus sous-jacents, provoquer
des blessures graves et même une amputation.

Le pistolet de pulvérisation conserve l’eau à haute
pression, même lorsque le moteur est arrêté et
l’arrivée d’eau débranchée, et peut donc provoquer
des blessures.

AVERTISSEMENT

• TOUJOURS pointer le pistolet dans une direction sans danger et
appuyer sur la détente pour libérer la pression et éviter le recul lors du
démarrage du moteur. Engager le verrou de la détente du pistolet de
pulvérisation lorsque vous n’utilisez pas le pistolet.

• Lors du démarrage du moteur,tirer lentement sur la corde jusqu'à
sentir une résistance, puis tirer rapidement afin d'éviter l'effet de recul.

• Après chaque tentative de démarrage, lorsque le moteur ne démarre
pas, toujours pointer le pistolet dans une direction sans danger et
appuyer sur la détente pour libérer la haute pression d’eau.

• Pour éviter tout risque de blessure en cas de recul du pistolet de
pulvérisation, le tenir fermement des deux mains pour la pulvérisation
haute pression.

Le recul rapide du câble de démarreur peut tirer la
main et le bras en direction du moteur plus
rapidement que vous ne vous y attendez.

Ce peut être la cause de fêlures, fractures, contusions
ou foulures.

AVERTISSEMENT

CONSIGNES DE SÉCURITÉ

23

• NE PAS verrouiller le pistolet de pulvérisation en position ouverte.

• NE PAS laisser le pistolet de pulvérisation sans surveillance lorsque
l'appareil est en marche.

• Ne JAMAIS utiliser un pistolet de pulvérisation dont le verrou de
détente ou le pontet n'est pas installé et en ordre de marche.

• Toujours s'assurer que le pistolet de pulvérisation, les buses et les
accessoires sont bien fixés.

Les nettoyeurs haute pression produisent un jet à haute
pression qui accroît les risques de blessure et de dommage à
l'appareil.

ATTENTION

• En cas de questions à propos de l'utilisation conforme de cet appareil,
consulter le distributeur ou prendre contact avec Briggs & Stratton
Power Products.

• Ne JAMAIS utiliser un appareil dont des pièces sont cassées,
manquantes ou non munies de leur capot ou de leurs couvercles
protecteurs.

• NE neutraliser AUCUN dispositif de sécurité de cette machine.

• Par temps froid, avant de démarrer le nettoyeur à haute pression,
vérifier tous ses éléments pour vérifier l'absence de gel.

• Ne JAMAIS utiliser le flexible haute pression comme poignée pour
déplacer l'appareil.Toujours utiliser pour cela la poignée de l'appareil.

• Vérifier la présence de fuites ou de signes de détérioration du circuit
de carburant, comme un flexible usé ou spongieux, des brides de
serrage desserrées ou manquantes, ou un réservoir ou un bouchon
endommagé. Réparer toutes les défectuosités avant d'utiliser le
nettoyeur haute pression.

• Cet appareil est conçu pour être utilisé uniquement avec des pièces
Briggs & Stratton Power Products d'origine. Si l'équipement est utilisé
avec des pièces qui NE sont PAS conformes aux caractéristiques
minimales, tous les risques et responsabilités incomberont à
l'utilisateur.

Un traitement inadéquat du nettoyeur haute pression peut
l'endommager et réduire sa durée de vie utile.

ATTENTION

• NE PAS modifier la vitesse régulée du moteur.

• NE PAS faire fonctionner le nettoyeur à une pression supérieure à la
pression nominale.

Une vitesse de fonctionnement du moteur trop élevée ou
trop faible augmente le risque d'occasionner des blessures ou
d'endommager le nettoyeur.

ATTENTION

• En mode haute pression, ne pas diriger le jet sur des vitres.

• NE JAMAIS diriger le jet sur des plantes.

Le jet à haute pression peut endommager les matériaux
fragiles, le verre par exemple.

ATTENTION

CONNAÎTRE VOTRE NETTOYEUR HAUTE PRESSION

24

CONNAÎTRE VOTRE NETTOYEUR HAUTE PRESSION

Lisez ce manuel d'opérateur et ces règles de sécurité avant d'utiliser le nettoyeur haute pression.

Reportez-vous aux illustrations pour repérer l'emplacement des divers réglages et commandes de votre nettoyeur. Conservez ce
manuel pour pouvoir vous y référer ultérieurement.

Admission d'eau - Raccorder le tuyau d'arrosage à cet endroit.
Bouchon de remplissage d'huile - Orifice de remplissage de

l'huile du moteur.
Embouts de pulvérisation - Injection de produits chimiques,

0°, 15° et 40° : pour diverses applications de nettoyage sous haute
pression.

Filtre à air - Protège le moteur en filtrant la poussière et les
débris avant la prise d'air.

Flexible haute pression - Raccorder une des extrémités du
flexible à la pompe à eau et l'autre au pistolet de pulvérisation.

Lanceur - Sert à démarrer le moteur manuellement.
Levier d'étranglement - Prépare le moteur froid au démarrage

lorsqu'il est froid.
Levier de contrôle de étrangler - Cette manette place le

moteur en mode démarrage pour le lanceur et arrête le moteur
lorsqu'il est en marche.

Lunettes de sécurité (non représentées) - Lors de
l'utilisation du nettoyeur haute pression, toujours utiliser les
lunettes de sécurité fournies ou une autre protection oculaire.

Pistolet de pulvérisation - Un dispositif de détente permet de
contrôler le jet d'eau sur la surface à nettoyer. Le pistolet est
muni d'un verrou de sécurité de la détente.

Plaque d'identité - Indique le modèle, la révision et le numéro
de série du nettoyeur haute pression.Tenir ces renseignements à
disposition lors d'un appel pour assistance.

Pompe - Fournit la haute pression.
Porte-accessoires - Permet de ranger les accessoires standard

et en option, tels que brosses, turbo-lances, etc.
Rallonge de buse à raccord rapide - Permet de passer de l'un

à l'autre des quatre embouts de pulvérisation différents.
Réservoir de carburant - Remplir le réservoir avec du

carburant sans plomb normal. Ne jamais remplir complètement le
réservoir pour permettre la dilatation du carburant.

Robinet de carburant - Sert à ouvrir et à fermer l'arrivée du
carburant au moteur.

Sortie haute pression - Sert au branchement du flexible haute
pression.

Système de refroidissement automatique - Fait circuler de
l'eau dans la pompe lorsque la température de l'eau atteint 51,6 à
68,3 ºC. L'eau chaude de la pompe est évacuée au sol. Ce

système prévient tout dommage interne à la pompe.
Tuyau/Filtre de siphonnage du détergent — Utiliser pour

siphonner les détergents conçus spécialement pour les nettoyeurs
haute pression dans le flux basse pression.

Tuyau/Filtre de
siphonnage du détergent

Pistolet de
pulvérisation

Rallonge de buse
à raccord rapide

Levier d'étranglement

Levier de contrôle de

étrangler

Lanceur

Robinet de carburant

(à l'avant du moteur)

Filtre à air

Réservoir de
carburant

Pompe équipée du système
de refroidissement automatique

Admission d'eau

Bouchon de remplissage d'huile

Embouts de
pulvérisation

Sortie haute pression

Porte-accessoires

Plaque d'identité

Flexible haute pression

ASSEMBLAGE

25

ASSEMBLAGE

IMPORTANT: Lire entièrement le manuel d'opérateur avant de

monter et d'utiliser l'appareil.

Déballer le nettoyeur haute pression

1. Sortir tous les éléments de l’emballage, sauf le nettoyeur haut
pression.

2. Ouvrir complètement le carton en coupant chaque coin de
haut en bas.

3. Sortir le nettoyeur haute pression de l'emballage.

Contenu de la boîte

La boîte contient les éléments suivants :

• Unité principale

• Poignée

• Porte-accessoires en plastique

• Flexible haute pression

• Pistolet de pulvérisation

• Rallonge de buse à raccord rapide et porte-embouts

• Sachet de pièces détachées (contenant les éléments suivants) :

• Manuel d'opérateur

• Manuel du moteur

• Lunettes de sécurité

• Kit d'entretien

• Raccords de tuyau

• Raccords rapides

• Sachet contenant 4 embouts de pulvérisation à raccord
rapide de différentes couleurs

• Kit de quincaillerie de fixation de la poignée (comprenant):

• Boulon

• Boulons en "L" (2)

• Boutons en plastique (3)

• Agrafes (4)

Si des pièces manquent ou sont endommagées, contacter le
centre de réparation Briggs & Stratton le plus proche.

PRÉPARATION DU NETTOYEUR

HAUTE PRESSION AVANT
UTILISATION

Pour mettre le nettoyeur haute pression en état de
fonctionnement, les tâches suivantes doivent être effectuées:

1. Fixer la poignée à l’appareil, puis le porte-accessoires à la
poignée.

2. Faire le niveau d'huile.

3. Faire le plein d'essence.

4. Raccorder le flexible haute pression au pistolet et pompe.

5. Raccorder l'alimentation en eau à la pompe.

6. Monter la lance sur le pistolet.

7. Choisir et fixer l'embout de pulvérisation à raccord rapide à
la rallonge de buse.

Fixer la poignée et le porte-accessoires

1. Placer la poignée sur les supports de poignée fixés sur
l’appareil.Vérifier que les trous de la poignée sont alignés sur
ceux des supports de poignée (figure 21).

REMARQUE : Il peut s’avérer nécessaire de déplacer les
supports de poignée latéralement pour aligner la poignée afin
qu’elle coulisse sur les supports.

Aligner

les trous

Poignée

Supports

de poignée

Figure 21 — Fixer la poignée à la base

ASSEMBLAGE

26

2. Insérer le boulon dans le trou le plus à gauche à partir de
l'extérieur de l’appareil et fixer un bouton de plastique
depuis l'intérieur de l’appareil (vue de l’arrière de l’appareil).
Serrer à la main (figure 22).

3. Insérer les boulons en « L » dans les trous à droite de la
poignée (vue de l’arrière de l’appareil). Maintenir les boulons
en place et fixer les boutons de plastique depuis l’intérieur
de la poignée (figure 22). Serrer à la main.

4. Placer le porte-accessoires au-dessus des trous de la poignée
(vue de l’avant de l’appareil).Pousser les trois agrafes dans les
trous jusqu’à ce qu’elles s’appuient contre le porte­accessoires (figure 23).

Charger en huile moteur et en carburant

• Placer le nettoyeur haute pression sur une surface

horizontale.

• Consulter le manuel d'opérateur du moteur et suivre les

instructions et les recommandations relatives à l'huile et au
carburant.

REMARQUE: Toujours vérifier le niveau d’huile avant utilisation,
comme expliqué dans le manuel d'opérateur du moteur.

• Consulter le manuel d'opérateur du moteur au sujet de l'huile et du
carburant.

• La garantie sera annulée si l'équipement est endommagé par suite du
non-respect de cette instruction.

Toute tentative de démarrage du moteur sans qu'il ait été
rempli avec l'huile recommandée entraînera une panne de
l'équipement.

ATTENTION

Figure 23 — Fixer le porte-accessoires à la poignée

Figure 22 — Fixer les boulons à la poignée

ASSEMBLAGE

27

Raccorder le flexible et l'alimentation en

eau à la pompe

IMPORTANT: Pour éviter d'endommager la pompe, il est

impératif de monter la rallonge de buse au pistolet de
pulvérisation et raccorder tous les flexibles avant de lancer le
moteur.

1. Dérouler le flexible haute pression et fixer une extrémité à
la base du pistolet (figure 24). Serrer à la main.

2. Fixer l'autre extrémité du flexible haute pression à la sortie
haute pression de la pompe (figure 25). Serrer à la main.

3. Avant de raccorder le tuyau d'arrosage à l'entrée d'eau du
nettoyeur, inspecter le tamis d'entrée (figure 26). Nettoyer le
tamis s'il contient des débris, le remplacer s'il est
endommagé. NE JAMAIS UTILISER UN NETTOYEUR
HAUTE PRESSION DONT LE TAMIS D'ENTRÉE EST
ENDOMMAGÉ.

4. Faire couler l'eau dans le tuyau d'arrosage pendant trente
secondes pour éliminer tous les débris en suspension.
Refermer l'eau.

IMPORTANT: NE PAS siphonner une eau stagnante pour
alimenter le nettoyeur. Utiliser EXCLUSIVEMENT de l'eau froide
(moins de 35 °C).

5. Fixer un raccord rapide femelle au tuyau d'arrosage.Fixer un
raccord rapide mâle à l'admission d'eau de la pompe (figure 27).

6. Brancher le tuyau d'arrosage (de moins de 15m) à l'orifice
d'admission d'eau (figure 27). Repousser le collier du raccord
rapide, emboîter le raccord sur la pompe et relâcher le collier.
Tirer sur le tuyau pour vérifier la solidité du branchement.

7. Ouvrir l’arrivée d’eau, pointer le pistolet dans une direction
sans danger et appuyer sur la détente pour purger le
système de pompe de l’air et des impuretés.

Liste de vérifications avant le démarrage

du moteur

Inspecter le montage de l'appareil pour confirmer que les tâches
suivantes ont été accomplies:

1. S'assurer que l'utilisateur a pris connaissance des "Consignes
de sécurité" et du paragraphe "Utilisation du nettoyeur haute
pression" avant d'utiliser l'appareil.

2. S'assurer que la poignée est bien fixée sur le chariot.

3. Vérifier que le niveau d'huile du carter moteur est correct.

4. Vérifier que l'essence ajoutée dans le réservoir est d'un type
approprié.

5. Vérifier que les raccords du flexible haute pression sont
correctement serrés.Vérifier que le flexible haute pression est
exempt de pincements, de coupures ou de tout autre dommage.

6. Vérifier que l'alimentation en eau et son débit sont appropriés.

ATTENTION

• Les dommages causés au nettoyeur haute pression en raison du non­respect de cette mise en garde ne sont pas couverts par la garantie.

Il FAUT laisser au moins 3 mètres de tuyau d'arrosage libre entre
l'entrée du nettoyeur haute pression et un dispositif d'arrêt,par
exemple un raccord d'arrêt en Y ou tout autre type de robinet.

Connecter le
flexible haute

pression ici

Figure 24 — Raccorder le flexible haute pression au pistolet

Figure 25 — Connecter l'haut tuyau de pression pour

pomper

Inspecter le tamis

d'entrée. NE PAS

l'utiliser s'il est
endommagé, le

nettoyer s'il est sale.

Figure 26 — Inspecter le tamis d'entrée

Figure 27 — Connecter le tuyau d'arrosage d'admission d'eau

• Toujours porter des lunettes de sécurité lors de l’utilisation de ce
matériel ou dans la zone où ce matériel est utilisé.

• Avant de démarrer le nettoyeur haute pression,veiller à porter des
lunettes de sécurité adaptées.

Le jet à haute pression peut mettre en suspension
dans l'air des particules de peinture ou d'autres
matériaux.

AVERTISSEMENT

FONCTIONNEMENT

28

UTILISATION DU NETTOYEUR

HAUTE PRESSION

Si le fonctionnement du nettoyeur haute pression pose problème,
contacter le centre de réparation Briggs & Stratton le plus proche.

Emplacement du nettoyeur haute pression

Débattement autour du nettoyeur haute pression

Placer le nettoyeur haute pression à l’extérieur. Ne pas placer le
nettoyeur haute pression dans un endroit où les gaz
d'échappement pourraient s'accumuler et pénétrer ou être aspirés
dans un bâtiment qui pourrait être occupé. Éloigner les gaz
d'échappement des portes, fenêtres, entrées de ventilations ou
d'autres ouvertures pouvant permettre aux gaz d'échappement de
s'accumuler dans un endroit confiné (figure 28).Tenir compte des
vents dominants et courants d'air lorsque vous positionnez le
nettoyeur haute pression.

Procédure de démarrage du nettoyeur

haute pression

Pour le démarrage initial du nettoyeur haute pression, suivre les
instructions pas à pas. Ces instructions de démarrage sont
également valables si le nettoyeur n'a pas été utilisé pendant plus
d'une journée.

1. Placer le nettoyeur haute pression près d'une arrivée d'eau
extérieure capable d'un débit supérieur à 13,3 litres/minute
sous une pression égale ou supérieure à 20 PSI (1,38 bar) au
niveau de l'extrémité du tuyau d'arrosage, côté nettoyeur
haute pression.

2. Vérifier que le flexible haute pression est solidement
raccordé au pistolet et à la pompe. Pour les illustrations, se
reporter au paragraphe "Préparation du nettoyeur haute
pression avant utilisation".

3. S'assurer que l'appareil est placé sur une surface plane.

4. Vérifier que le tuyau d'arrosage est raccordé à l'entrée d'eau
de la pompe du nettoyeur haute pression.

5. Ouvrir l’arrivée d’eau, pointer le pistolet dans une direction
sans danger et appuyer sur la détente pour purger le
système de pompe de l’air et des impuretés.

6. Monter la lance sur le pistolet (figure 29). Serrer à la main.

7. Placer les embouts de pulvérisation à raccord rapide colorés
dans les emplacements du support fixé à la rallonge de buse
(figure 30).

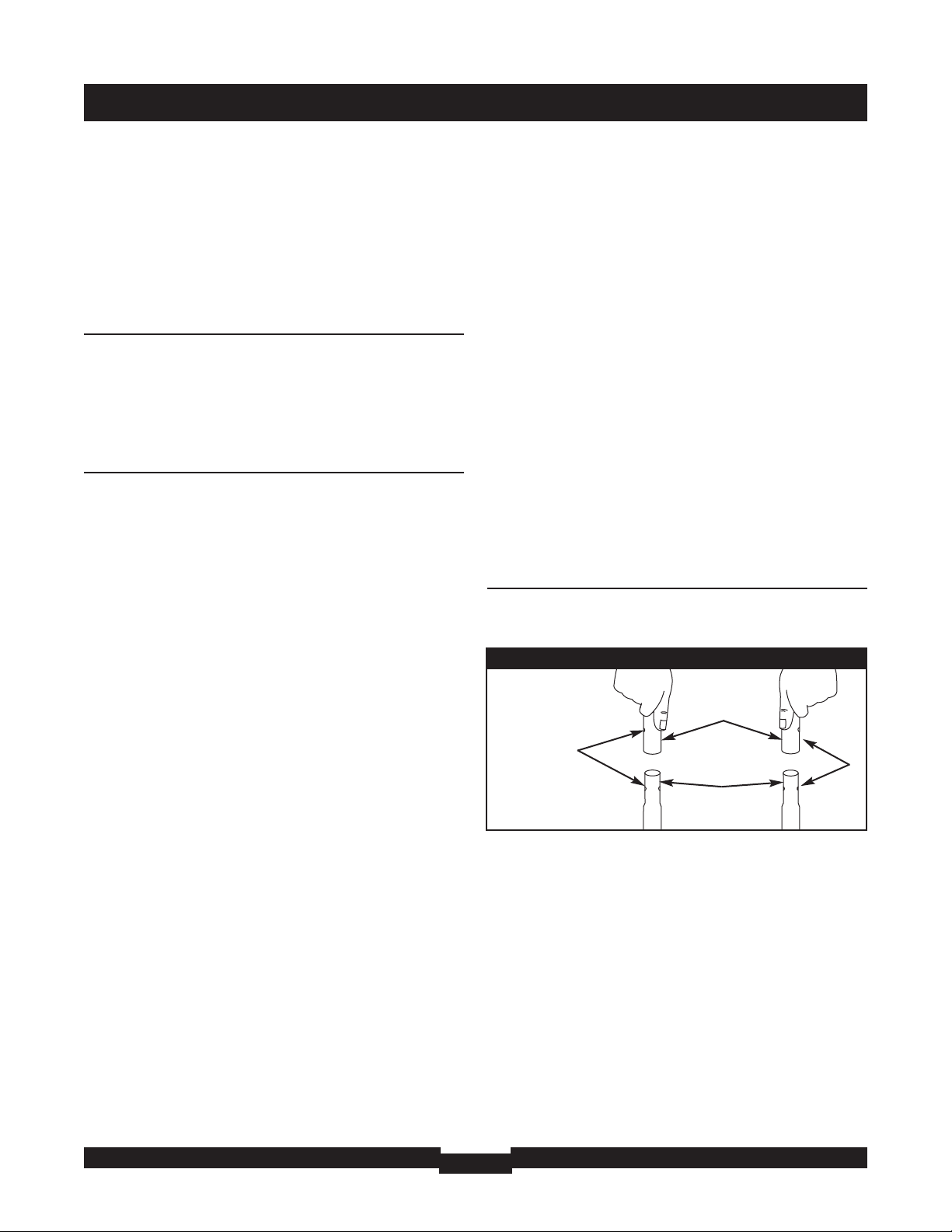

8. Choisir l'embout de pulvérisation à utiliser et l'insérer dans la
rallonge de buse.Voir "Utilisation des embouts de pulvérisation".

Figure 29 — Raccorder la lance au pistolet

ATTENTION

• La garantie sera annulée si l'équipement est endommagé par suite du
non-respect de cette instruction.

NE PAS faire fonctionner la pompe si l'alimentation en eau n'est
pas raccordée et ouverte.

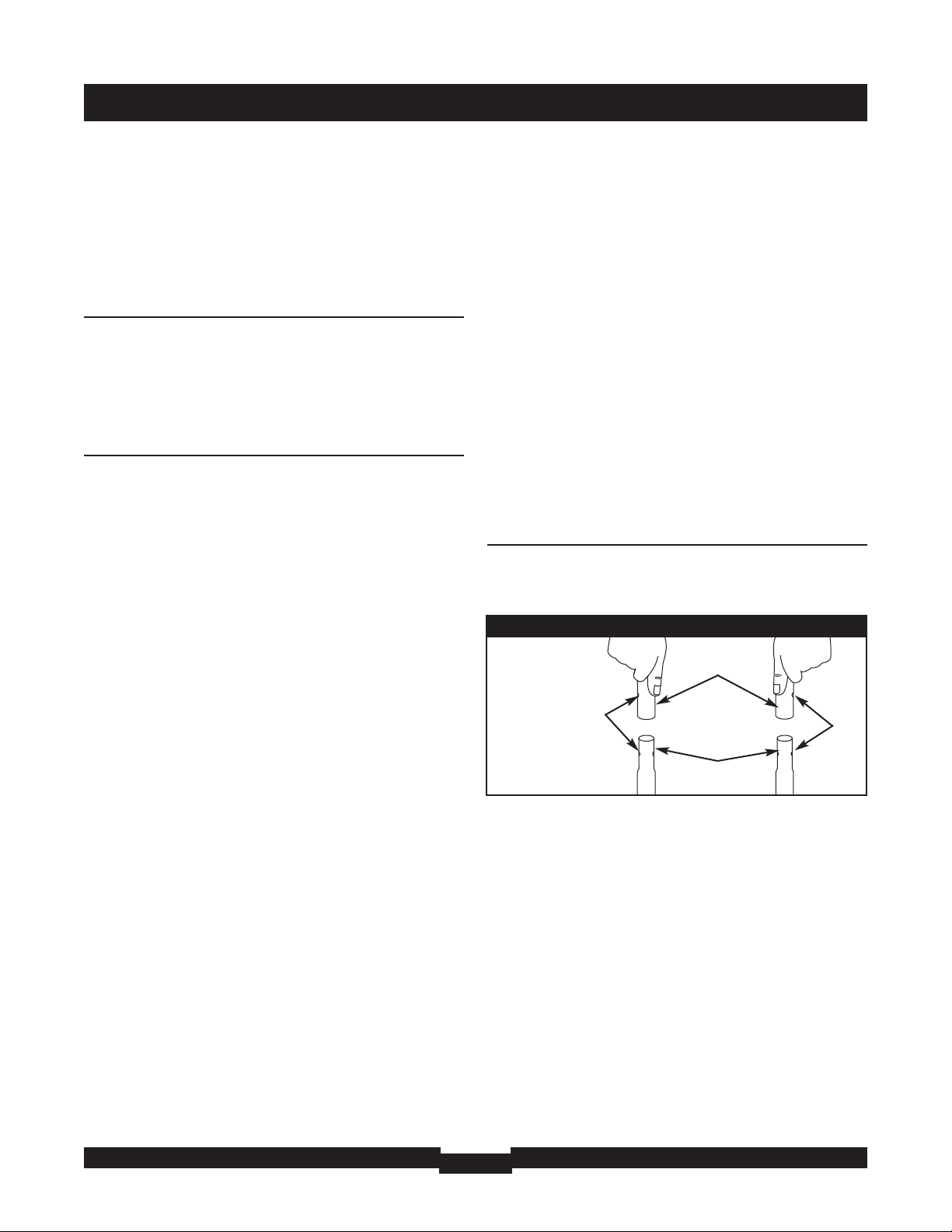

Figure 30 - Installer les embouts de pulvérisation dans le support

Figure 28 — Débattement autour du nettoyeur haute

pression

Orifice d'échappement

Nettoyeur haute
pression type

• Utiliser le nettoyeur EXCLUSIVEMENT en extérieur.

• Empêchez les gaz d'échappement de pénérer dans un lieu confiné par
les fenêtres, portes, entrées d'aération et d'autres ouvertures.

• NE FAITES PAS fonctionner le nettoyeur haute pression à l'intérieur
d'un bâtiment ou d'un lieu clos, même si les portes ou les fenêtres
sont ouvertes.

En fonctionnement, le moteur dégage du monoxyde
de carbone, un gaz inodore, incolore et mortel.

Respirer du monoxyde de carbone peut provoquer
des nausées, l'évanouissement ou la mort.

AVERTISSEMENT

• Conserver un débattement d’au moins 152 cm autour du nettoyeur
haute pression, y compris au-dessus du nettoyeur.

Les gaz ou la chaleur d’échappement peuvent mettre
le feu à des produits combustibles, des structures ou
endommager le réservoir d’essence et provoquer un
incendie.

AVERTISSEMENT
