Page 1
VBV-770M-S vehicle CCTV monitor
Quick installation guide
Guide d’installation rapide
Kurzanleitung
Guida d’installazione rapida
Guía rápida de instalación
Snelle installatie handleiding
Guia rápida de instalação
Руководство по быстрой установке
Part #4699A
Page 2
2
VBV-7X0M-SCA
VBV-770M-M
VBV-770M-SS
BMM-015

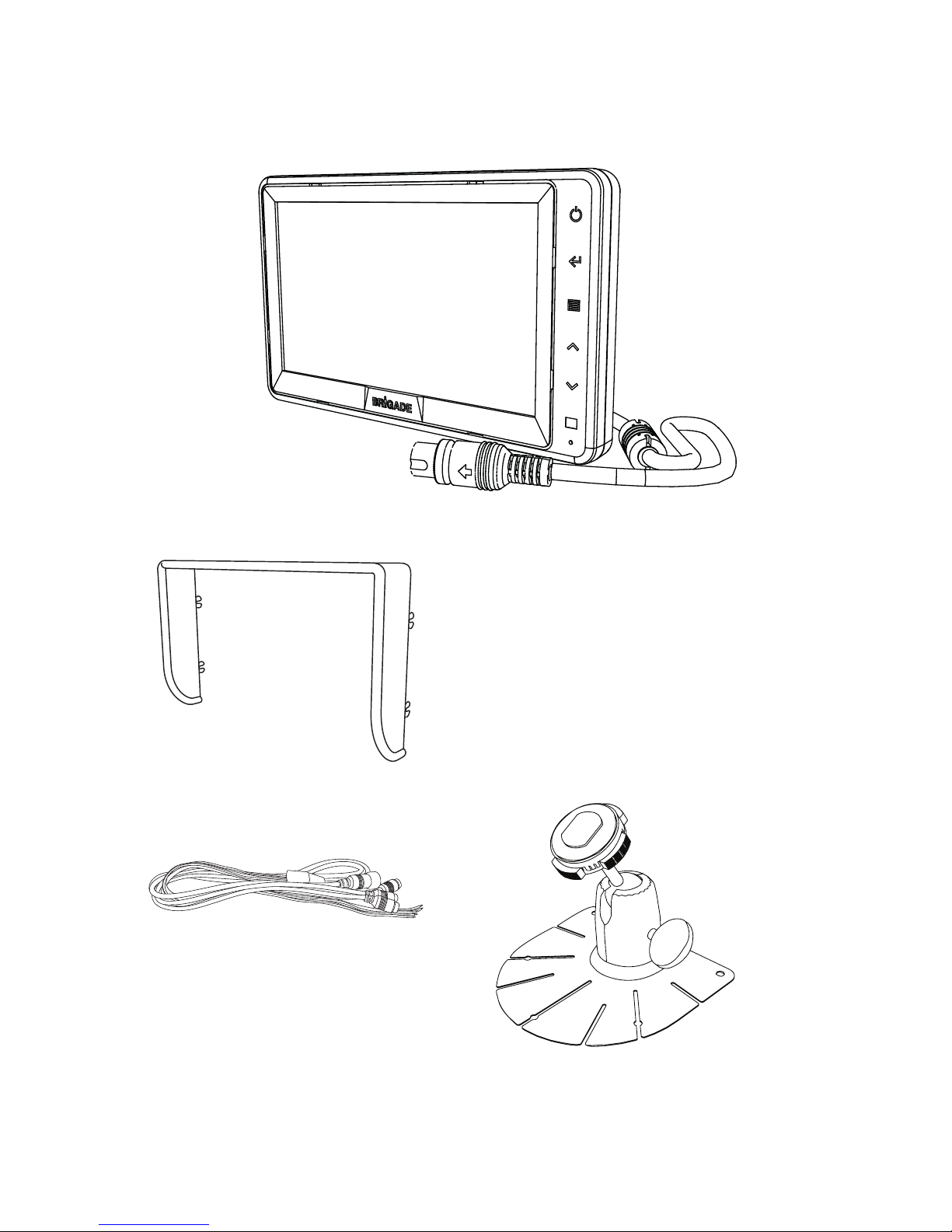

1 Contents
Contenu/Inhalt/Contenuto/Contenido/inhoud/Conteúdo/Содержание
Page 3
3

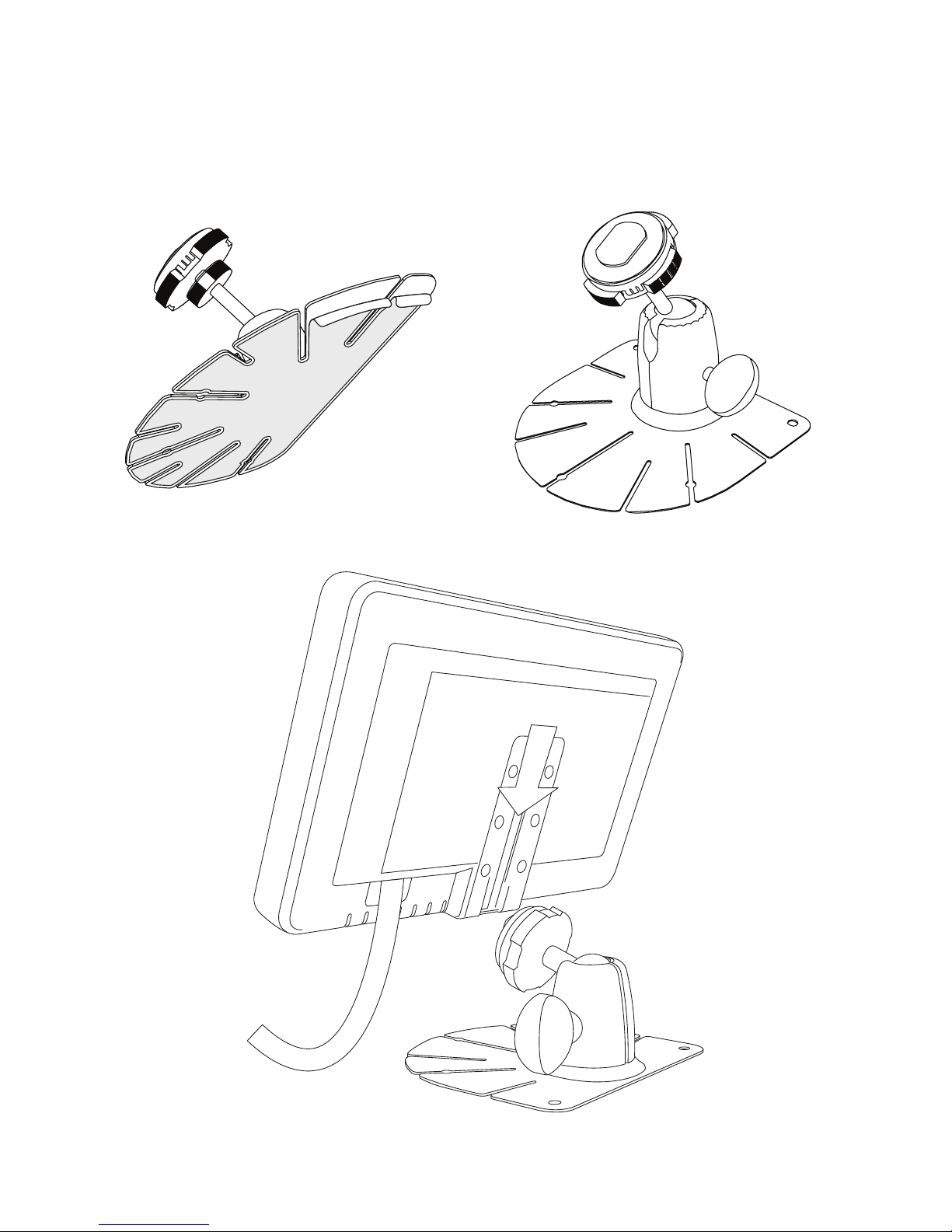

2 Monitor installation
Surveiller l’installation/Monitor-Einbau/Installazione del monitor/
Instalación del monitor/Monitor installatie/ Instalação do monitor/
Расположение камеры
Page 4
4
1
2
3
4
5
A
B
C
2A
Trigger
Déclencher
Trigger
Attivare
Desencadenar
Trekker
Gatilho
триггер
Blue
4
CA2
Bleu
Blau
Blu
Azul
Blauw
Azul
синий
Brown
5
CA3
Brun
Braun
Marrone
Marrón
Bruin
Marrom
коричневый
White
3
CA1
Blanc
Weiss
Bianco
Blanco
Wit
Branco
белый
Camera
A
CA1BCA2CCA3
Caméra
Kamera
Telecamera
Cámara
Camera
Câmera
камера
Red Power
1
Rouge Positif
Rot Betriebsspannung
Rosso Positivo
Rojo Positivo
Rood Vermogen
Vermelho Positivo
красный мощность
Black Ground
2
Noir Masse
Schwarz Masse
Nero Massa
Negro Masa
Zwart Grond
Preto Massa
черный
заземление

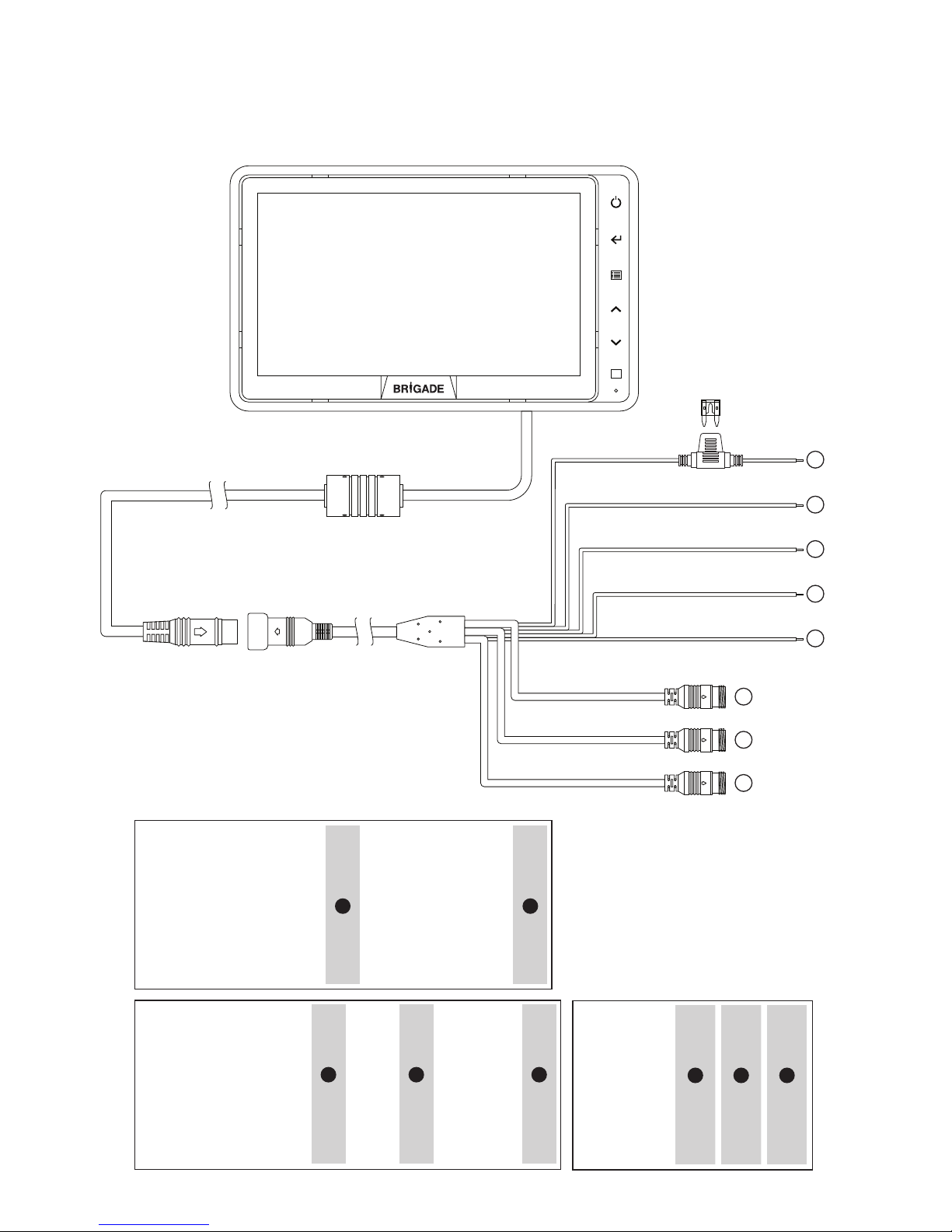

3 Connections
Connexions/Anschlüsse/Connessioni/Conexiones/Aansluitingen/Conexão/
Сигнал скорости
Page 5
5
Automatic low light sensor.
Capteur optique automatique de basse luminosité.
Licht Sensor.
Sensore automatico di bassa luminosità.
Sensor automático de baja luminosidad.
Automatische lage lichtsensor.
Sensor de luz baixa automática.
Автоматический датчик низкой освещенности.

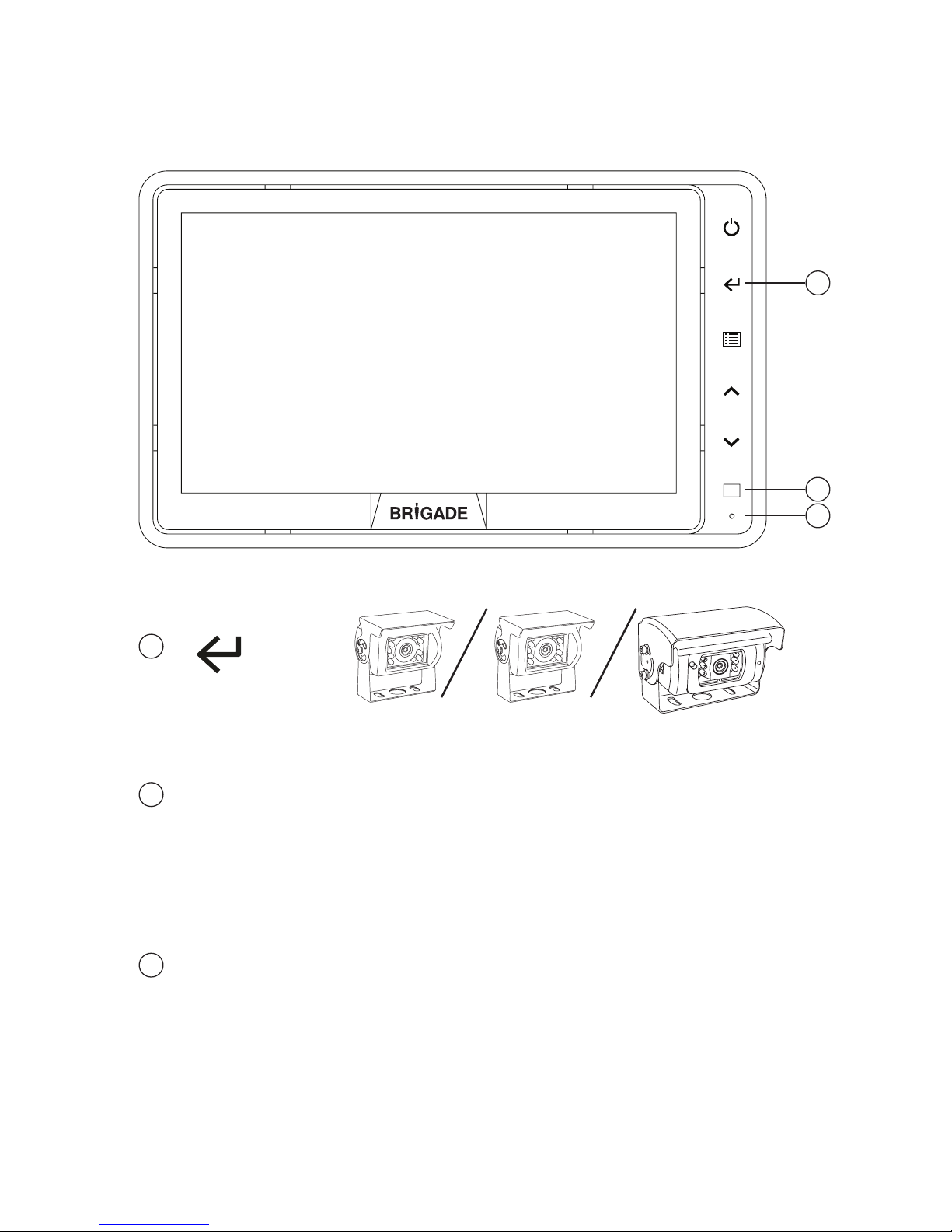

4 Controls
Contrôles/Bedienung/Controlli/Controles/Controles/Controles/контроля
=OK /
Remote control receiver.
Récepteur de la télécommande.
Empfänger für Fernbedienung.
Ricevitore per telecomando.
Receptor de control remoto.
Afstandsbediening ontvanger.
Receptor de controle remoto.
Приемник дистанционного управления.
1
1
2
3
2
3
1 2 3
Page 6
6

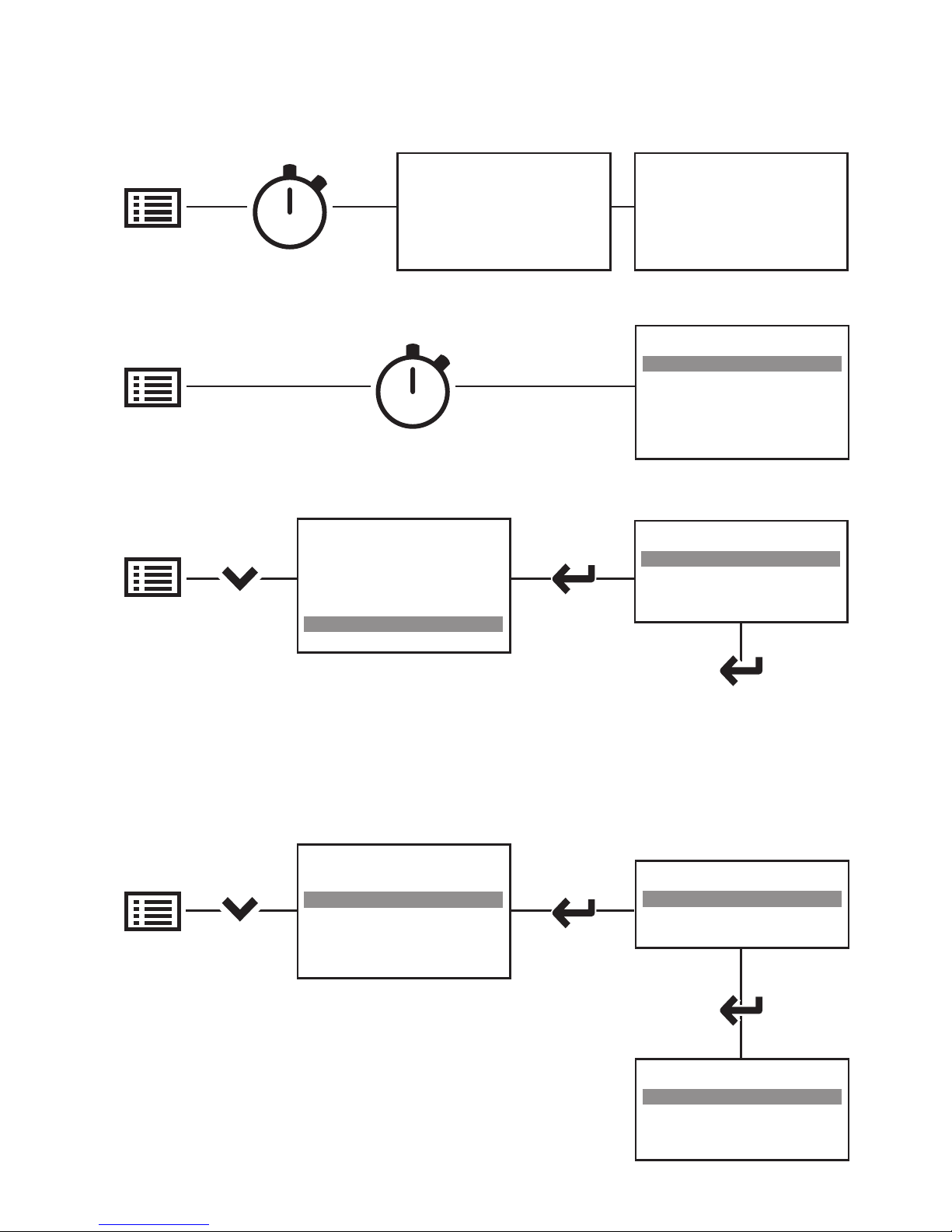

5 Operation
Opération/Betrieb/Operazione/Operación/Werking/Operação/
операция
MAIN MENU
CAMERA SETTINGS
TRIGGER SETTINGS
AUTO SCAN SETTINGS
DAY/NIGHT SETTINGS
ADVANCED MENU
VOLUME 30
MAIN MENU
CAMERA SETTINGS
TRIGGER SETTINGS
AUTO SCAN SETTINGS
DAY/NIGHT SETTINGS
ADVANCED MENU
VOLUME 30
ADVANCED MENU
LANGUAGE ENGLISH
POWER ON LAST
MENU LOCK LEVEL 1
FACTORY RESET
TRIGGER SETTINGS
TRIGGER 1 OPTIONS
TRIGGER 2 OPTIONS
TRIGGER 3 OPTIONS
0.5
2
Trigger setting
Paramètre de déclenchement/Trigger-Einstellung/Impostazione trigger/
Configuración de disparadores/Drempelwaarde/Configuração de acionadores/
настройки пускового
MAIN MENU
CAMERA SETTINGS
TRIGGER SETTINGS
AUTO SCAN SETTINGS
DAY/NIGHT SETTINGS
ADVANCED MENU
VOLUME 30
TRIGGER 1
DELAY 5
MARKER TRIGGER
MARKER TYPE TYPE1
MARKER SETTING
DISPLAY MENU
NIGHT BRIGHTNESS 30
CONTRAST 30
COLOUR 30
IIIIIIIIIIIIIIIIIIIII
....................
DISPLAY MENU
DAY BRIGHTNESS 30
CONTRAST 30
COLOUR 30
IIIIIIIIIIIIIIIIIIIII
....................
Page 7
7
5 Operation
Opération/Betrieb/Operazione/Operación/Werking/Operação/
операция

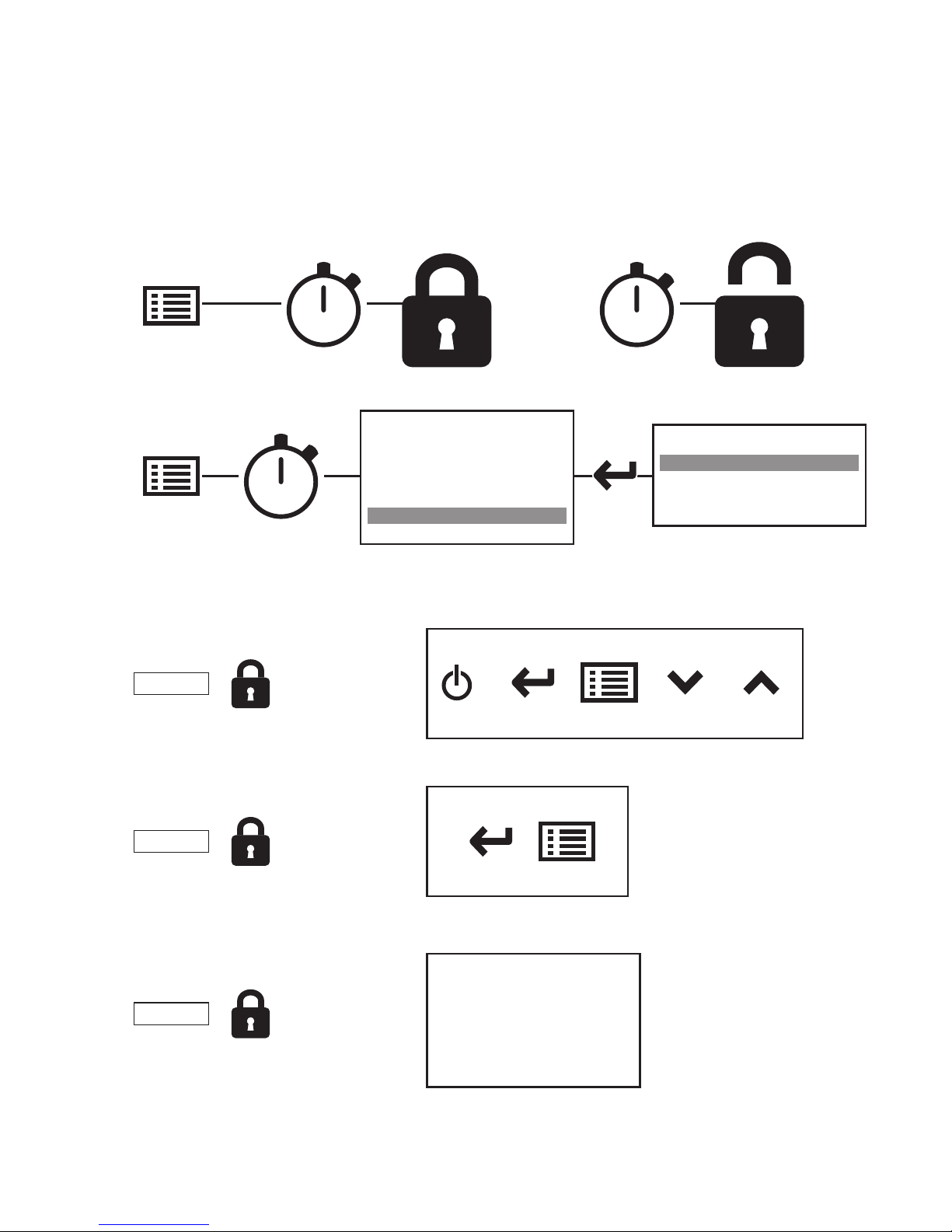

BUTTON LOCK
Bouton de verrouillage/Tastensperre/Blocco dei Pulsanti/Bloqueo de botones/
Knopvergrendeling/
Bloqueio dos botões
/кнопка блокировки
LEVEL 1
=
=
=
LEVEL 2
LEVEL 3
2
20 20
MAIN MENU
CAMERA SETTINGS
TRIGGER SETTINGS
AUTO SCAN SETTINGS
DAY/NIGHT SETTINGS
ADVANCED MENU
VOLUME 30
MAIN MENU
CAMERA SETTINGS
TRIGGER SETTINGS
AUTO SCAN SETTINGS
DAY/NIGHT SETTINGS
ADVANCED MENU
VOLUME 30
ADVANCED MENU
LANGUAGE ENGLISH
POWER ON LAST
MENU LOCK LEVEL 1
FACTORY RESET
Page 8
8

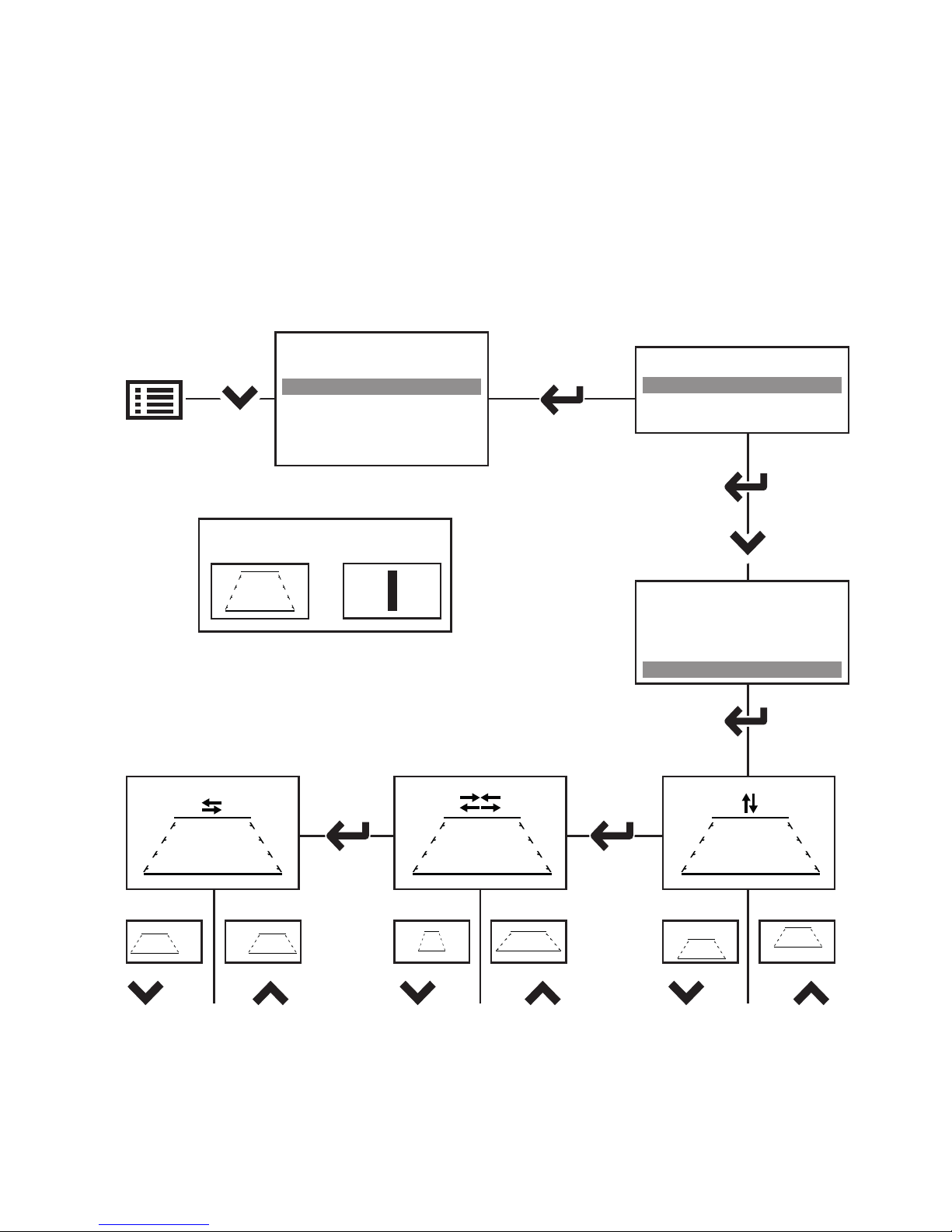

MARKER SETTING
Mise en marqueur/Einstellung der Markierungen/Impostazione dei marcatori/
Ajuste de los marcadores/Marker instelling/Definir os marcadores/установкой бита
TYPE 1 TYPE 2
5 Operation
Opération/Betrieb/Operazione/Operación/Werking/Operação/
операция
MAIN MENU
CAMERA SETTINGS
TRIGGER SETTINGS
AUTO SCAN SETTINGS
DAY/NIGHT SETTINGS
ADVANCED MENU
VOLUME 30
TRIGGER SETTINGS
TRIGGER 1 OPTIONS
TRIGGER 2 OPTIONS
TRIGGER 3 OPTIONS
TRIGGER 1
DELAY 5
MARKER TRIGGER
MARKER TYPE TYPE1
MARKER SETTING
Page 9
9
6 Specifications
Spécifications/Spezifikationen/Specifiche/Especificaciones/
Specificaties/Especificações/Спецификация
ENGLISH
Specifications
Monitor VBV-770M-S
TV system NTSC/PAL (Auto detect)
Picture 7" TFT LCD colour monitor with
on-screen display function
Display size 7" diagonal
Field of view Top: 50°, Bottom: 70°, Left: 70°,
Right: 70°
Resolution
(800x3(RGB)x480)
Picture image Normal - Mirrored via OSD
Power 12/24Vdc input
Inputs 3 x camera
Dimensions 195(w) x 117.5(h) x 26(d)mm
7.6(w) x 4.6(h) x 1(d) inches
Operating
temperature
-30°C ~ +70°C
-22°F ~ +158°F
DEUTSCH
Spezifikationen
Monitor VBV-770M-S
TV-System NTSC/PAL (Automatische
Erkennung)
Bild 7" TFT LCD Farbmonitor mit Funk-
tionsanzeige (OSD)
Bildschirmgröße 7" diagonale
Sichtfeld Oben: 50°, Unten: 70°, Links: 70°,
Rechts: 70°
Auflösung
(800x3(RGB)x480)
Videobild Normal - Spiegelbild durch OSD
Stromversorgung 12/24Vdc Eingang
Eingänge 3 x Kamera
Abmessungen 195(w) x 117,5(h) x 26(d)mm
7,6(w) x 4,6(h) x 1(d) Zoll
Betriebstemperatur -30°C ~ +70°C
-22°F ~ +158°F
ITALIANO
Specifiche
Schermo VBV-770M-S
Sistema TV NTSC/PAL (rilevamento
automatico)
Immagine Display TFT LCD a colori da 7"
con funzione OSD
Formato display 7" diagonale
Campo visivo Alto: 50°, Basso: 70°, Sinistrato:
70°, Destra: 70°
Risoluzione
(800x3(RGB)x480)
Immagine a video Normale - Specchio via OSD
Alimentazione 12/24Vdc ingresso
Prese 3 x telecamera
Dimensioni 197(w) x 128(h) x 29(d)mm
7,6(w) x 4,6(h) x 1(d) pollici
Temperatura di
servizio
-30°C ~ +70°C
-22°F ~ +158°F
FRANÇAIS
Specifications
Moniteur VBV-770M-S
Système TV NTSC/PAL (Détection
automatique)
Image 7" TFT LCD moniteur couleur
avec affichage de fonction (OSD)
Dimension de l’ecran 7" diagonal
Champ de vision Haut: 50°, Bas: 70°, Gauche:
70°, Droite: 70°
Résolution
(800x3(RGB)x480)
Image vidéo Normal - miroir via OSD
Alimentation 12/24Vdc input
Entrées 3 x caméra
Dimensions 195(w) x 117,5(h) x 26(d)mm
7,6(w) x 4,6(h) x 1(d) pouces
Température
d’utilisation
-30°C ~ +70°C
-22°F ~ +158°F
Page 10
10
ESPAÑOL
Especificaciones
Monitor VBV-770M-S
Sistema de TV NTSC/PAL (Detección
automática)
Imagen Monitor a color de 7" TFT LCD
con visualización de las funciones
(OSD)
Tamaño de pantalla 7" diagonal
Campo visual arriba: 50°, abajo: 70°, a la izqui-
erda: 70°, a la derecha: 70°
Resolución
(800x3(RGB)x480)
Imagen de vídeo Normal - espejo a través de OSD
Suministro de
corriente
12/24Vdc entrada
Entradas 3 x cámara
Dimensiones 195(w) x 117,5(h) x 26(d)mm
7,6(w) x 4,6(h) x 1(d) pulgadas
Temperatura de
servicio
-30°C ~ +70°C
-22°F ~ +158°F
PORTUGUÊS
Especificaciones
Monitor VBV-770M-S
Sistema de TV NTSC/PAL (Auto detectar)
Imagem Monitor a color de 7" TFT LCD
con visualización de las funciones
(OSD)
Tamanho da tela 7" diagonal
Campo visual acima: 60° ; abaixo: 60° ;
esquerda: 70° ; direita: 70°
Resolução
(800x3(RGB)x480)
Imagem de vídeo Normal - espelhado via OSD
Potência 12/24Vdc entrada
Entradas 3 x cámara
Dimensões 195(w) x 117,5(h) x 26(d)mm
7,6(w) x 4,6(h) x 1(d) polegadas
Temperatura de
operação
-30°C ~ +70°C
-22°F ~ +158°F
NEDERLANDS
Specificaties
Monitor VBV-770M-S
TV-systeem NTSC/PAL (automatische detectie)
Beeld 7 "TFT LCD kleuren monitor met
on-screen display functie
Displayformaat 7" diagonaal
Gezichtsveld Boven: 50°, Onder: 70°, Links: 70°,
Rechts: 70°
Resolutie
(800x3(RGB)x480)
Videobeeld Normaal - gespiegeld via OSD
Stroomvoorziening 12/24Vdc Ingang
Ingangen 3 x camera
Afmetingen 195(w) x 117,5(h) x 26(d)mm
7,6(w) x 4,6(h) x 1(d) inches
Bedrijfstemper-
atuur
-30°C ~ +70°C
-22°F ~ +158°F
6 Specifications
Spécifications/Spezifikationen/Specifiche/Especificaciones/
Specificaties/Especificações/Спецификация
Русский
Спецификация
монитор
VBV-770M-S
ТВ-система
NTSC/PAL (Автоматическое
определение)
7 "TFT LCD цветной монитор с
функцией индикации на экране
размер дисплея
7" диагональ
Угол обзора
топ: 50°, дно: 70°, слева: 70°,
право: 70°
Разрешение
(800x3(RGB)x480)
фото изображение Нормальный - Зеркальный с
помощью экранного меню
Напряжение
12/24Vdc затраты
затраты 3 х камеры
размеры
195(ш) x 117,5(в) x 26(т)mm
7,6(ш) x 4,6(в) x 1(т) дюймов
Рабочая
температура
-30°C ~ +70°C
-22°F ~ +158°F
Page 11
11
Serial No: Part No:
Specifications subject to change. Sous réserve de modifications techniques. Änderungen der
technischen Daten vorbehalten. Specifiche soggette a variazioni. Las especificaciones están sujetas
a cambios. Wijzigingen in specificaties voorbehouden. As especificações estão sujeitas a alterações.
Спецификация может изменяться.
Disclaimer
Camera monitor systems are an invaluable driver aid
but do not exempt the driver from taking every normal
precaution when conducting a manoeuvre. No liability
arising out of the use or failure of the product can in any
way be attached to Brigade or to the distributor.
Dénégation
Les systèmes de moniteurs des caméras sont une
aide précieuse pour le conducteur, mais celui-ci doit
toutefois prendre toutes les précautions nécessaires
pendant les manœuvres. Brigade ou ses distributeurs
n’assument aucune responsabilité résultant de
l’utilisation ou d’un défaut du produit.
Haftungsausschluss
Kamera-Monitor-Systeme sind für den Fahrer eine
unschätzbare Hilfe, ersetzen aber beim Manövrieren
keinesfalls die üblichen Vorsichtsmaßnahmen. Für
Schäden aufgrund der Verwendung oder eines Defekts
dieses Produkts übernehmen Brigade oder der
Vertriebshändler keinerlei Haftung.
Condizioni di Utilizzo
I sistemi di telecamere e monitor costituiscono un
prezioso ausilio alla guida, ma il conducente deve
comunque assicurarsi di prendere tutte le normali
precauzioni quando esegue una manovra. Né Brigade
né il suo distributore saranno responsabili per eventuali
danni di qualsiasi natura causati dall’utilizzo o dal
mancato utilizzo del prodotto.
Aviso legal
Aunque los sistemas de cámaras con pantalla
constituyen una valiosa ayuda, no eximen al conductor
de tomar todas las precauciones normales al hacer una
maniobra. Brigade y sus distribuidores comerciales no
se responsabilizan de cualquier daño derivado del uso
o de un mal funcionamiento del producto.
Declinación de responsabilidad
Os sistemas de monitoria da câmera são uma ajuda
incalculável ao motorista, mas não dispensam o
motorista de tomar todas as precauções normais ao
realizar uma manobra. Nenhuma responsabilidade
decorrente do uso ou falha do produto pode de forma
alguma ser atribuída ao Brigade ou ao distribuidor.
Verwerping
De camera-monitorsystemen zijn een waardevolle
hulp voor de bestuurder, maar ontheffen hem echter
niet van de verplichting om het voertuig zorgvuldig te
manoeuvreren. Brigade en zijn distributeurs zijn niet
aansprakelijk voor schade door gebruik of het niet
functioneren van het product.
Отказ от обязательств
Системы камерного слежения являются крайне
полезным средством помощи водителю, но
не освобождают водителя от обязанности
соблюдения всех необходимых мер
предосторожности при совершении маневра.
На компанию Brigade или распространителя
продукции не налагается никакая ответственность,
возникающая по причине использования или
неисправности данного продукта.
Page 12
2702.VBV-770-SManual
www.brigade-electronics.com
Loading...
