Page 1

VBV-770DM vehicle CCTV monitor

Quick installation guide

Guide d’installation rapide

Quick installation guide

Guida di installazione rapida

Guía rápida de instalación

Snelle installatie handleiding

Stock code #3353A

Page 2

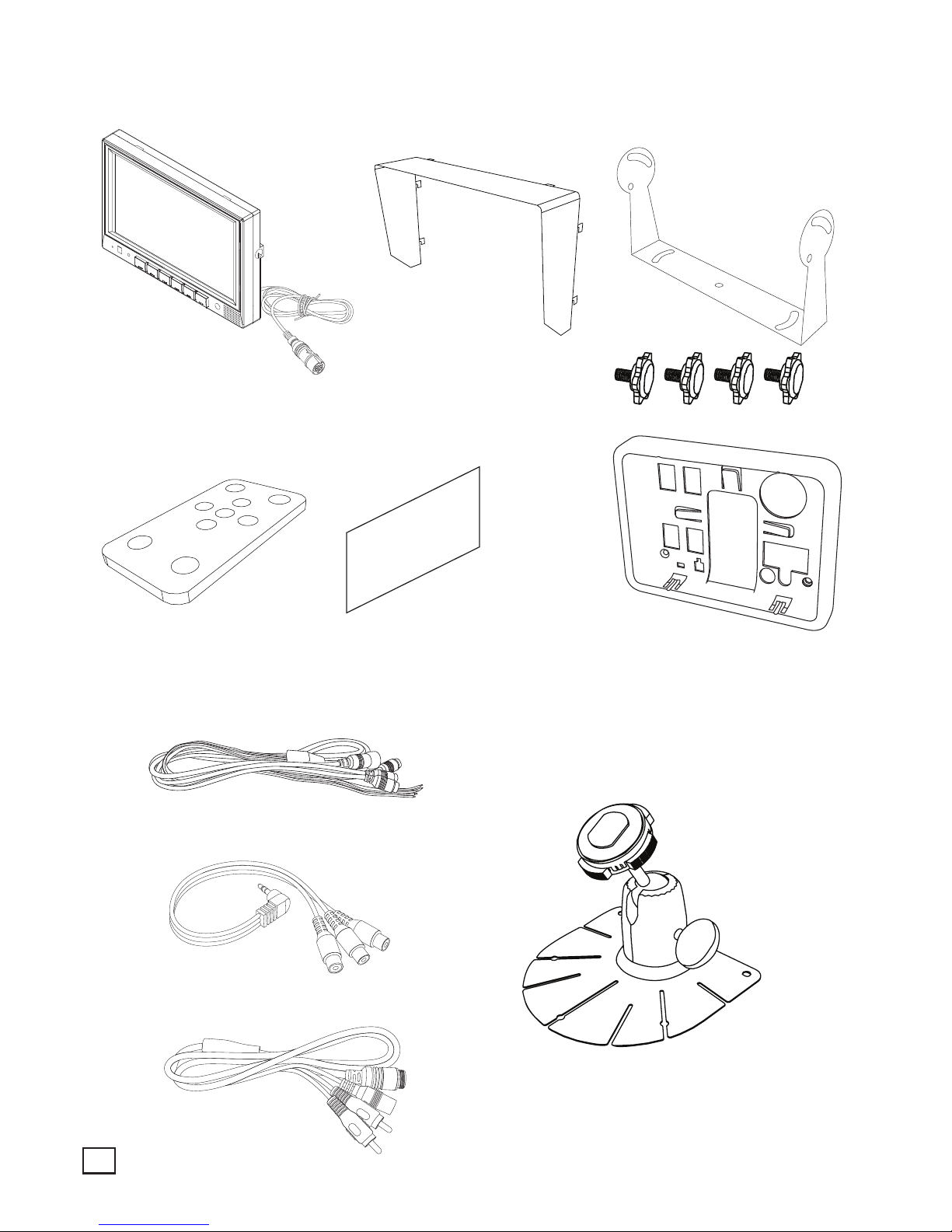

1 Contents/Contenu/Inhalt/Contenuti/Contenidos/inhoud

VBV-770DM M

VBV-7X0DM RC

VBV-7X0DM CA

VBV-7X0DM RT

BMM-015

VBV-770DM SS

BM-018

BMM-017

AC-027

AC-024

Page 3

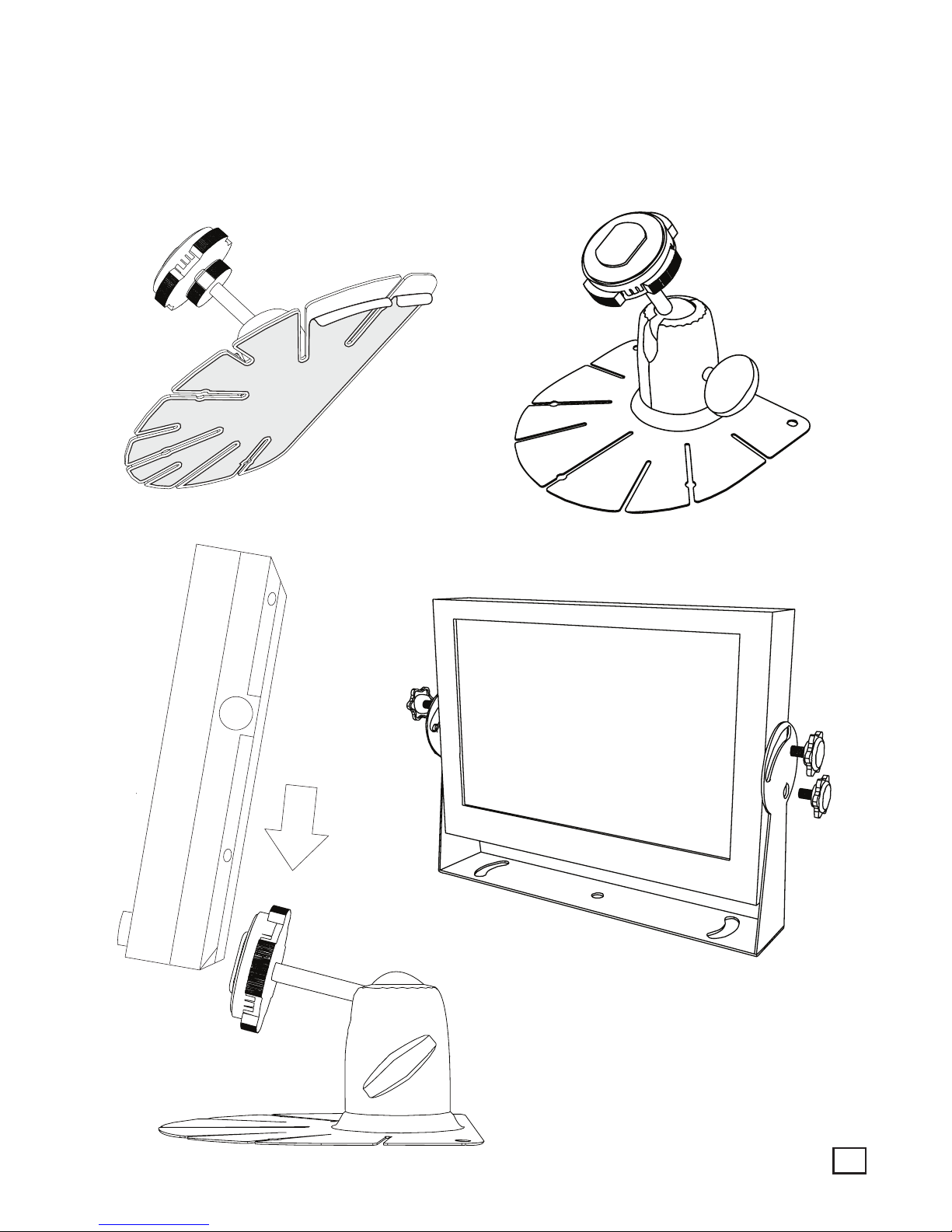

2 Monitor installation/Surveiller l’installation/

Monitor-Installation/L’installazione del monitor/ Vigilar la instalación/Monitor installatie

Page 4

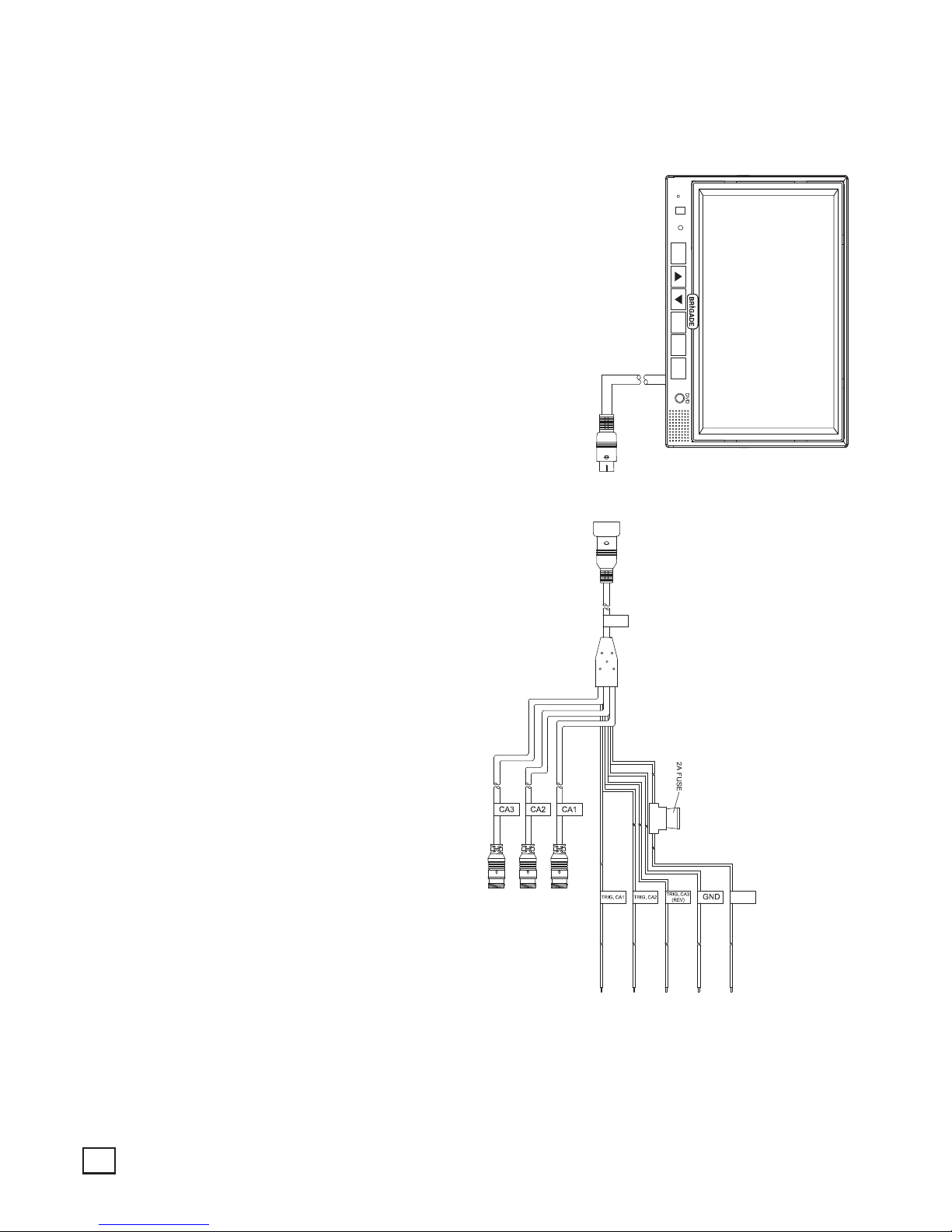

3 Connections/Connexions/Verbindungen/

Connessioni/Conexiones/Aansluitingen

Red: Rouge

Rot

Rosso

Rojo

Rood

Brown: Marron

Marrone

Braun

Marrón

Bruin

Blue: Bleu

Blu

Blau

Azul

Blauw

Fuse: Fusible

Sicherung

Fusibile

Fusible

Zekering

Ground: Terre

Grund

Terreno

Grond

Trigger: Déclencher

Auslösen

Attivare

Desencadenar

Trekker

White: Blanc

Weiß

Bianco

Blanco

Wit

Black: Noir

Schwarz

Nero

Negro

Zwart

Camera 1

White - Trigger 1

Blue - Trigger 2

Brown - Trigger 3 (reversing)

Black - Ground

Red - 12/24Vdc

Camera 2

Camera 3

POWER SEL MENU CA.SEL

#3176A

DC12/24V

Page 5

1 2 3 4 5 6

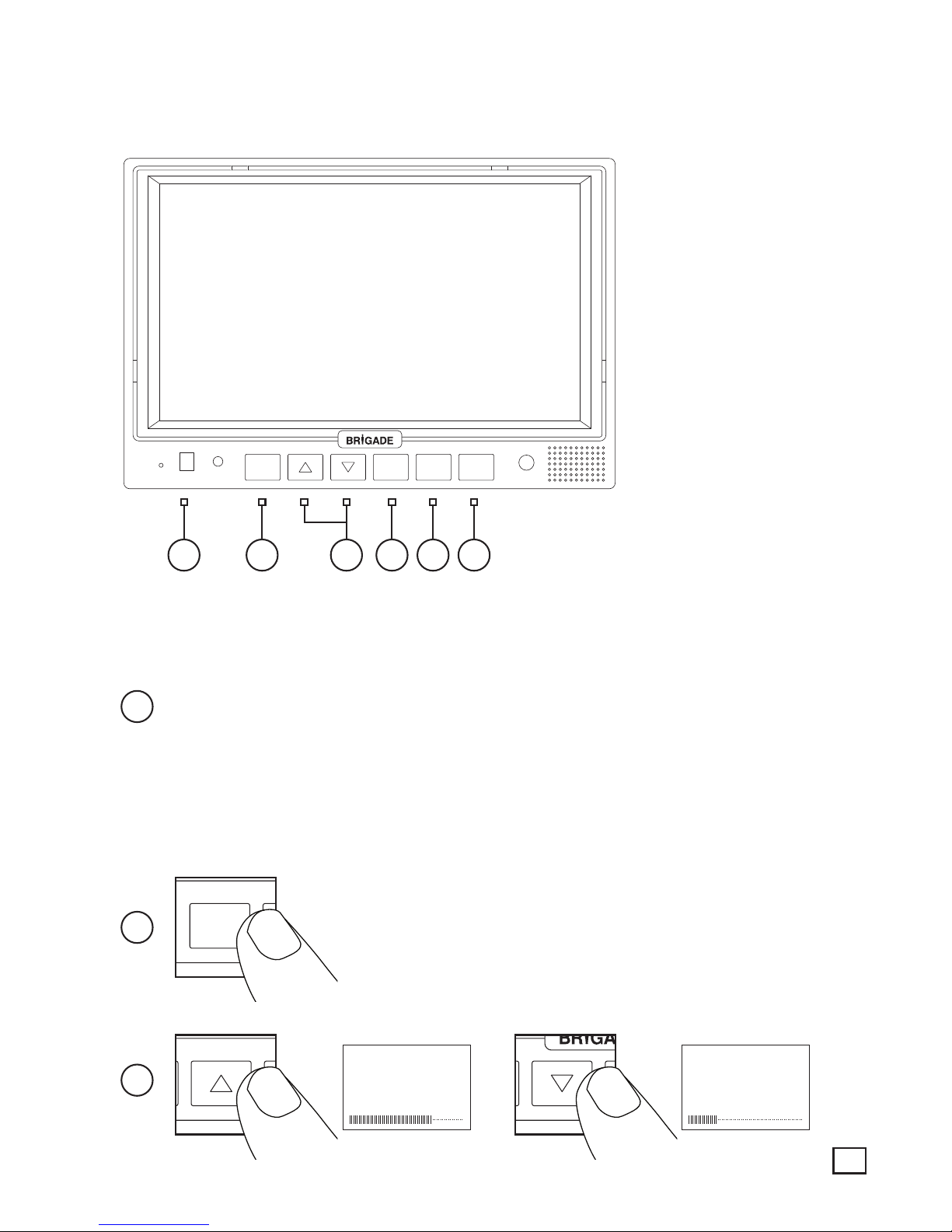

4 Controls/Contrôles/Kontrollen/Controlli/Controles/

Controles/

Automatic low light sensor. Capteur optique automatique de basse luminosité. Automatischer Low-Light Sensor. Sensore automatico di bassa luminosità. Sensor automático de baja luminosidad. Automatische low-light sensor.

POWER SEL MENU CA.SEL

POWER

SEL MENU CA.SEL


BRIGHT CONTRAST COLOR VOLUME

50 50 50 50


BRIGHT CONTRAST COLOR VOLUME

50 50 50 50

Page 6

4 Controls/Contrôles/Kontrollen/Controlli/Controles/

Controles


BRIGHT

CONTRAST COLOR VOLUME

50 50 50

1 2 3

SEL

MENU CA.SEL

CA.SEL

Page 7

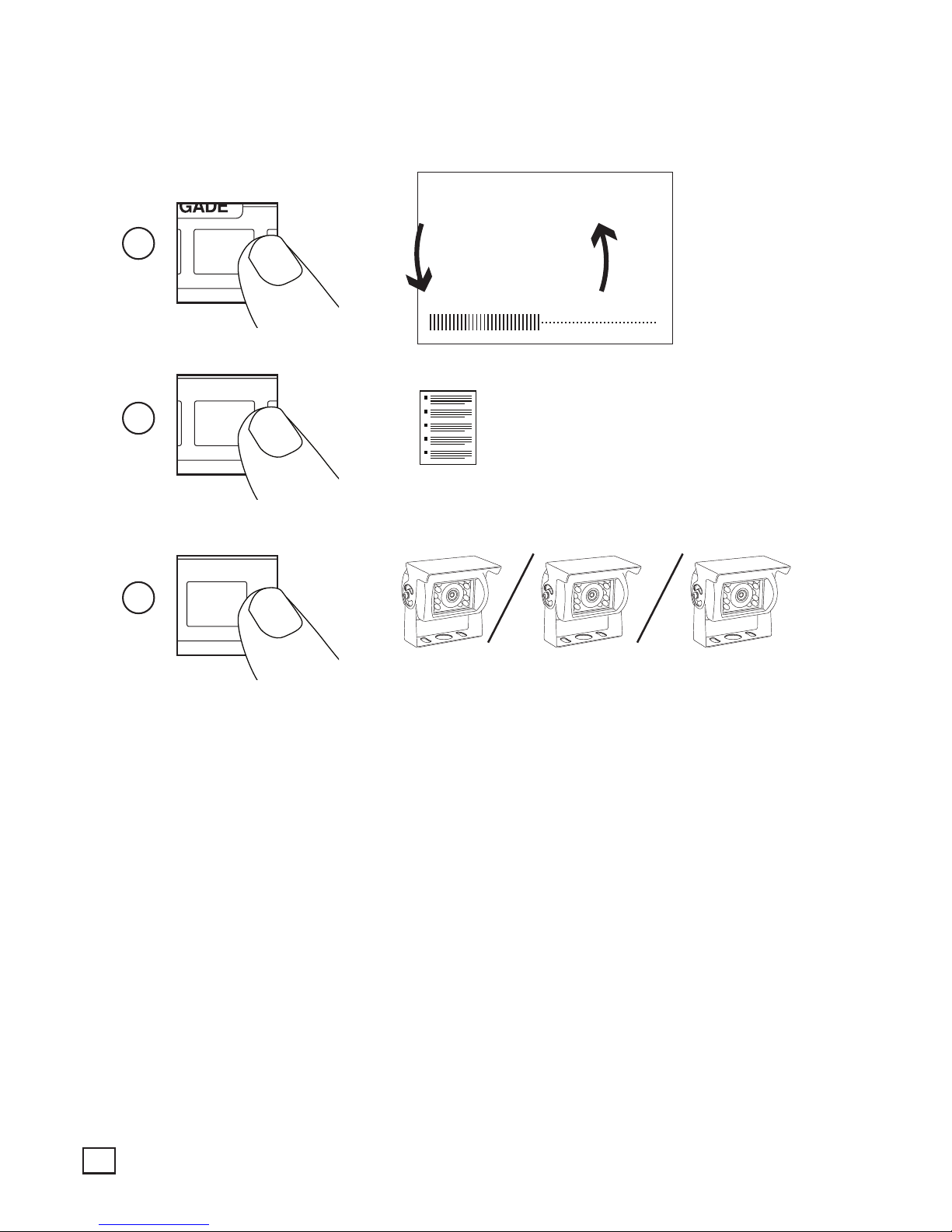

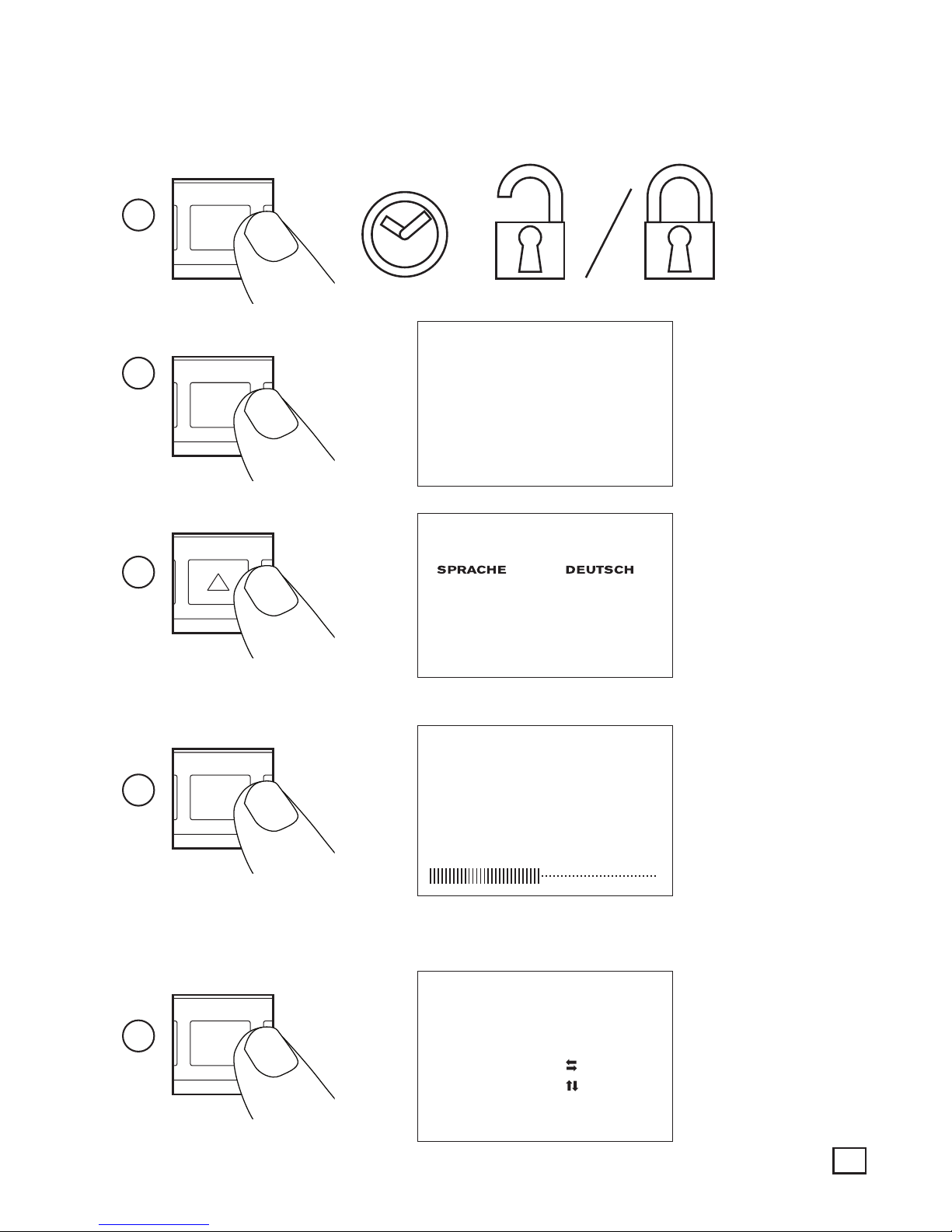

5 Operation/Opération/Betrieb/Operazione/Operación/

Werking

x 20sec

x 2 =

x 1 =

x 3 =

OPTION

LANG

SCALE CAM 1 CAM 2 CAM 3

ENGLISH

OFF NORMAL NORMAL NORMAL

OPTION

LANG

SCALE CAM 1 CAM 2 CAM 3

ENGLISH

OFF NORMAL NORMAL NORMAL


BRIGHT CONTRAST COLOR VOLUME

50 50 50 50

SYSTEM

COLOR-SYS BLUE BACK HORIZONTAL VERTICAL ZOOM

PAL OFF

16:9

CA.SEL

Page 8

POWER SEL MENU CA.SEL

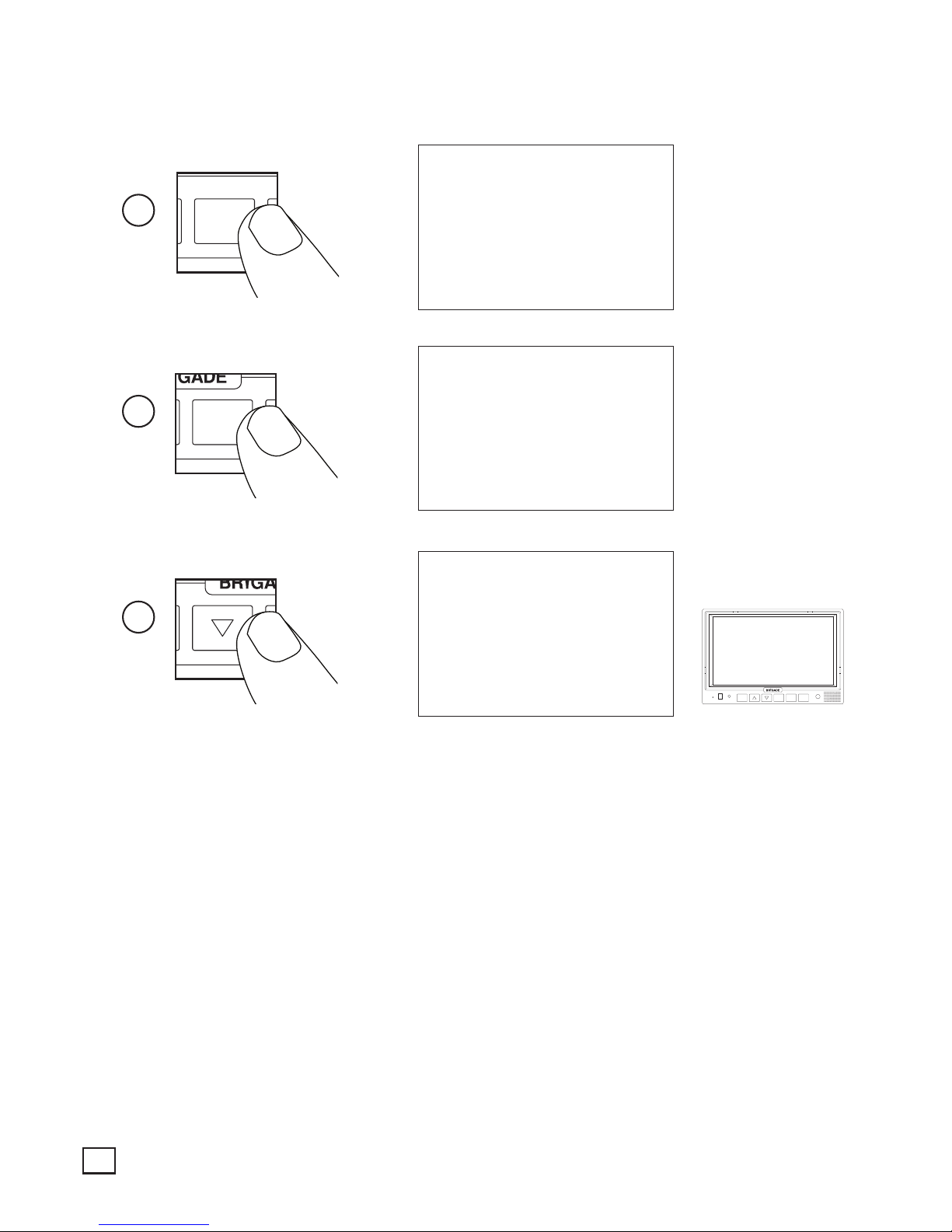

6 Set camera to mirror view

x 2 =

x 1 =

OPTION

LANG SCALE CAM 1 CAM 2 CAM 3

ENGLISH OFF NORMAL NORMAL NORMAL

OPTION

LANG SCALE

CAM 1

CAM 2 CAM 3

ENGLISH OFF

NORMAL

NORMAL NORMAL

OPTION

LANG SCALE

CAM 1

CAM 2 CAM 3

ENGLISH OFF

MIRROR

NORMAL NORMAL

✓

CA.SEL

SEL

MENU CA.SEL

Page 9

ENGLISH

Speciﬁcations

Monitor VBV-770DM TV system NTSC/PAL Picture 7" Digital TFT LCD colour monitor

with on-screen display function Display size 7" diagonal Field of view Top: 50°, Bottom: 60°, Left: 70°,

Right: 70° Resolution

(800x3(RGB)x480) Picture image Factory set to reverse image Power 12/24Vdc input Inputs 3 x camera, 1A/V Dimensions 182(w) x 122(h) x 29.6(d)mm

7.17(w) x 4.8(h) x 1.17(d) inches

Operating temperature

-20°C ~ +70°C

-40°F ~ +158°F

DEUTSCH

Speziﬁkationen

Monitor VBV-770DM TV-System NTSC/PAL Bild 7" digitalen TFT LCD Farbmonitor

mit Funktionsanzeige (OSD) Bildschirmgröße 7" diagonal Sichtfeld Oben: 50°, Unten: 60°, Links: 70°,

Rechts: 70° Auﬂösung

(800x3(RGB)x480) Videobild Werkseinstellung Reversebild Stromversorgung 12/24Vdc input Eingänge 3 x kamera,1A/V Abmessungen 182(w) x 122(h) x 29.6(d)mm

7.17(w) x 4.8(h) x 1.17(d) inches

Betriebstemperatur -20°C ~ +70°C

-40°F ~ +158°F

ITALIANO

Speciﬁche

Schermo VBV-770DM Sistema TV NTSC/PAL Immagine 7" digital TFT LCD colorare il

monitor con la funzione di mostra

sullo schermo Formato display 7" diagonale Campo visivo Top: 50°, Bottom: 60°, Left: 70°,

Right: 70° Risoluzione

(800x3(RGB)x480) Immagine a video Immagine reversibile program-

mabile Alimentazione 12/24Vdc input Prese 3 x telecamera,1A/V Dimensioni 182(w) x 122(h) x 29.6(d)mm

7.17(w) x 4.8(h) x 1.17(d) inches

Temperatura di servizio

-20°C ~ +70°C

-40°F ~ +158°F

FRANCAIS

Speciﬁcations

Moniteur VBV-770DM Système TV NTSC/PAL Image 7" Numérique TFT LCD moniteur

couleur avec afﬁchage de fonction

(OSD) Dimension de l’ecran 7" diagonale Champ de vision Haut: 50°, Bas: 60°, Gauche: 70°,

Droite: 70° Résolution

(800x3(RGB)x480) Image vidéo Réglage d’usine sur image inverse Alimentation 12/24Vdc input Entrées 3 x caméra,1A/V Dimensions 182(w) x 122(h) x 29,6(d)mm

7,17(w) x 4,8(h) x 1,17(d) inches Température

d'utilisation

-20°C ~ +70°C

-40°F ~ +158°F

7 Speciﬁcations/Spéciﬁcations/ Speziﬁkationen/

Speciﬁche/Especiﬁcaciones/Speciﬁcaties

Page 10

ESPANOL

Especiﬁcaciones

Monitor VBV-770DM Sistema de TV NTSC/PAL Imagen Monitor a color de 7" digital TFT

LCD con visualización de las

funciones (OSD) Tamaño de pantalla 7" diagonal Campo visual arriba: 50°, abajo: 60°, a la izqui-

erda: 70°, a la derecha: 70° Resolución

(800x3(RGB)x480) Imagen de vídeo Ajuste de fábrica de la imagen

inversa Suministro de

corriente

12/24Vdc entrada

Entradas 3 x cámara,1A/V Dimensiones 182(w) x 122(h) x 29.6(d)mm

7.17(w) x 4.8(h) x 1.17(d) inches

Temperatura de servicio

-20°C ~ +70°C

-40°F ~ +158°F

NEDERLANDS

Speciﬁcaties

Monitor VBV-770DM TV-systeem NTSC/PAL Beeld 7" digitale TFT LCD kleurenmoni-

tor met on-screen display functie Displayformaat 7" diagonaal Gezichtsveld Boven: 50°, Onder: 60°, Links:

70°, Rechts: 70° Resolutie

(800x3(RGB)x480) Videobeeld Fabrieksinstelling reversebeeld Stroomvoorziening 12/24Vdc Ingang Ingangen 3 x camera,1A/V Afmetingen 182(w) x 122(h) x 29.6(d)mm

7.17(w) x 4.8(h) x 1.17(d) inches

Bedrijfstemperatuur -20°C ~ +70°C

-40°F ~ +158°F

7 Speciﬁcations/Spéciﬁcations/Speziﬁkationen/

Speciﬁche/Especiﬁcaciones/Speciﬁcaties

Speciﬁcations subject to change. Sous réserve de modiﬁcations techniques. Vorbehaltlich technischer Änderungen. Con riserva di modiﬁche tecniche. Reservadas las modiﬁcaciones técnicas. Technische wijzigingen voorbehouden.

Page 11

Serial No: Stock code:

Disclaimer

Camera monitor systems are an invaluable driver aid but do not exempt the driver from taking every normal precaution when conducting a manoeuvre. No liability arising out of the use or failure of the product can in any way be attached to Brigade or to the distributor.

Dénégation

Les systèmes de moniteurs des caméras sont une aide précieuse pour le conducteur, mais celui-ci doit toutefois prendre toutes les précautions nécessaires pendant les manœuvres. Brigade ou ses distributeurs n’assument aucune responsabilité résultant de l’utilisation ou d’un défaut du produit.

Verzichterklärung

Die Kamerabildschirmsysteme sind eine wertvolle Hilfe für den Fahrer, entbinden ihn jedoch nicht von der notwendigen Sorgfalt beim Manövrieren des Fahrzeuges. Brigade und seine Vertriebshändler haften nicht für Schäden aus der Nutzung oder einer Fehlfunktion des Produktes.

Disconoscimento

I sistemi di monitor della telecamera sono un aiuto prezioso per il conduttore, ma non lo esonerano dall’obbligo di prendere le precauzioni necessarie durante le manovre del veicolo. Bridage e i suoi distributori non si assumono nessuna responsabilità per danni risultanti dall’utilizzo o da un malfunzionamento del prodotto.

Negante

Los sistemas de pantalla de cámara son una valiosa ayuda destinada a los conductores; en todo caso no les resta la responsabilidad de proceder con precaución a la hora de maniobrar con el vehículo. Brigade y sus distribuidores comerciales no se responsabilizan de los daños derivados de un mal funcionamiento del producto.

Verwerping

De camera-monitorsystemen zijn een waardevolle hulp voor de bestuurder, ontheffen hem echter niet van de nodige zorgvuldigheid bij het manoeuvreren van het voertuig. Brigade en zijn distributeurs zijn niet aansprakelijk voor schade door gebruik of een gebrek van het product.
