Page 1

BE-856GM vehicle CCTV monitor

User & ﬁtting guide

User Guide & montage

User & Einbau Anleitung

Utente di montaggio e guida

Guía de usuario y montaje

User & montage handleiding

Stock code #3928

Page 2

1 Contents/Contenu/Inhalt/Contenuti/Contenidos/inhoud

Page 3

2 Monitor installation/Surveiller l’installation/

Monitor-Installation/L’installazione del monitor/ Vigilar la instalación/Monitor installatie

Page 4

3 Connections/Connexions/Verbindungen/

Connessioni/Conexiones/Aansluitingen

Red: Rouge

Rot

Rosso

Rojo

Rood

Green: Vert

Grün

Verde

Groen

Fuse: Fusible

Sicherung

Fusibile

Fusible

Zekering

Ground: Terre

Grund

Terreno

Grond

Trigger: Déclencher

Auslösen

Attivare

Desencadenar

Trekker

White: Blanc

Weiß

Bianco

Blanco

Wit

Black: Noir

Schwarz

Nero

Negro

Zwart

CA1:

NORMAL

CAMERA ONLY

CA2:

NORMAL

CAMERA ONLY

Page 5

2 3

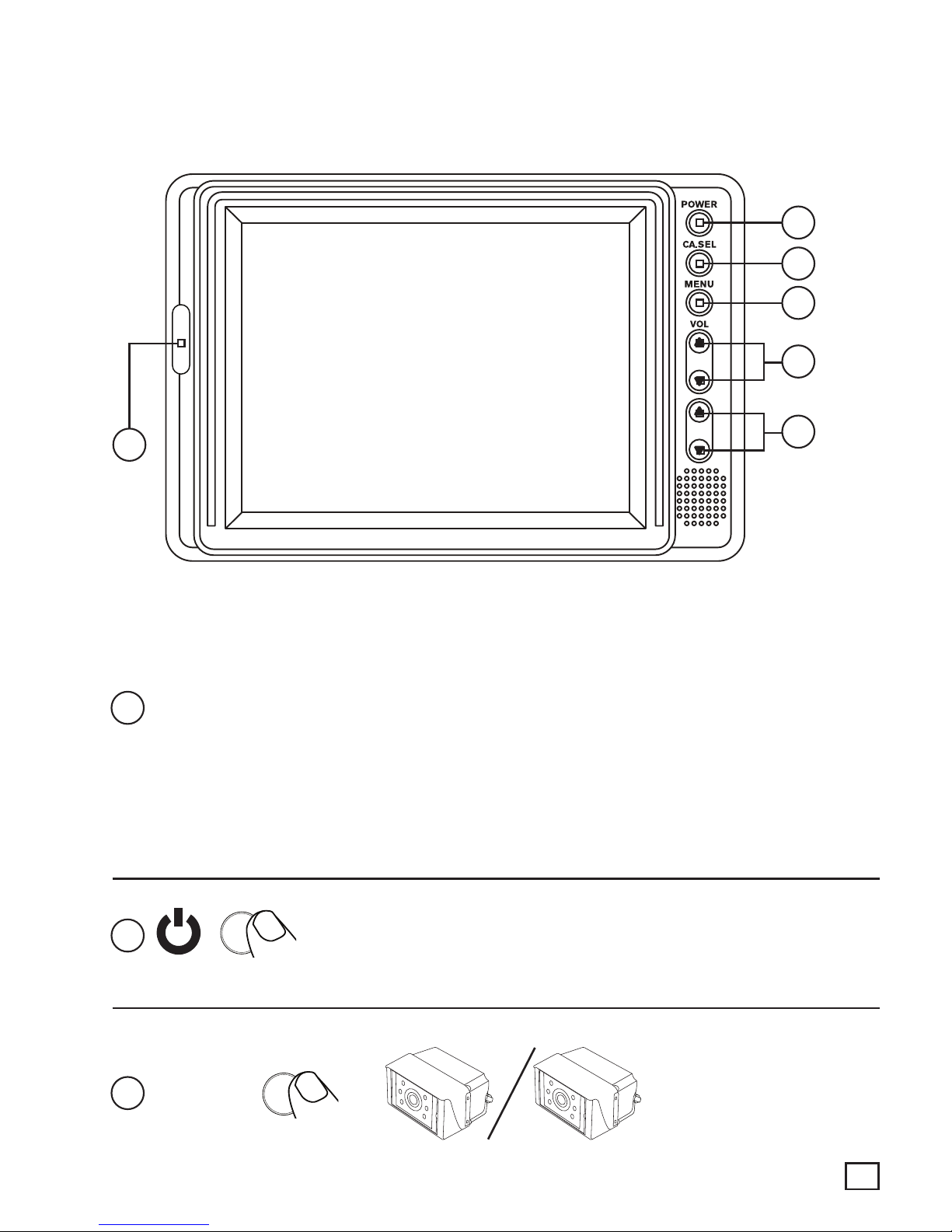

4 Controls/Contrôles/Kontrollen/Controlli/Controles/

Controles/

CA./SEL

1 2

Automatic low light sensor - automatically adjusts monitor brightness. Capteur optique automatique de basse luminosité - Réglage automatique de luminosité du moniteur Automatischer Low-Light Sensor - passt Monitorhelligkeit automatisch an Sensore automatico di bassa luminosità – varia automaticamente la luminosità dello schermo Sensor automático de baja luminosidad – adapta automáticamente la luminosidad del monitor Automatische low-light sensor – past de helderheid van de monitor automatisch aan

Page 6

x1=

= =

x 0.5sec

- DISPLAY MENU -

BRIGHT 30

CONTRAST

COLOUR

TINT

- MAIN MENU -

1. CAMERA SETTING

2. TRIGGER SETTING

3. AUTO SCAN SETTING

4. DAY/NIGHT SETTING

5. ADVANCED MENU

- MAIN MENU -

1. CAMERA SETTING

2. TRIGGER SETTING

3. AUTO SCAN SETTING

4. DAY/NIGHT SETTING

5. ADVANCED MENU

4 Controls/Contrôles/Kontrollen/Controlli/Controles/

Controles/

Page 7

5 Set up menu/Menu setup/Setup Menü/Menu setup/Menú

setup/Setup menu

1. NORMAL / MIRROR

2. TRIGGER DELAY

3. CAMERA NAME

4. SCALE MODE

5. ADVANCED MENU

1. LANGUAGE: [ENGLISH;DEUTCH;

FRANCAIS;ITALIANO;ESPANOL]

2. AUTO POWER: [ON]

3. FACTORY RESET

x 0.5sec

CA./SEL

Page 8

6 Operation/Opération/Betrieb/Operazione/Operación/

Werking

Auto Power

x 20sec =

VOL

Page 9

7 Speciﬁcations/Spéciﬁcations/ Speziﬁkationen/

Speciﬁche/Especiﬁcaciones/Speciﬁcaties

ENGLISH

Speciﬁcations

Monitor BE-856GM TV system NTSC/PAL Picture 5.6" TFT LCD colour monitor with

on-screen display function Display size 5.6" diagonal Field of view Top: 50°, Bottom: 70°, Left: 70°,

Right: 70° Resolution

(640x3(RGB)x480) Picture image Factory set to reverse image Power 12~24Vdc input Inputs 2 x camera Dimensions 172(w) x 114.5(h) x 32(d)mm

6.8(w) x 4.5(h) x 1.3(d) inches

Operating temperature

-40°C ~ +70°C

-40°F ~ +158°F

DEUTSCH

Speziﬁkationen

Monitor BE-856GM TV-System NTSC/PAL Bild 5.6" TFT LCD Farbmonitor mit

Funktionsanzeige (OSD) Bildschirmgröße 5.6" diagonal Sichtfeld Oben: 50°, Unten: 70°, Links: 70°,

Rechts: 70° Auﬂösung

(640x3(RGB)x480) Videobild Werkseinstellung Reversebild Stromversorgung 12~24Vdc input Eingänge 2 x kamera Abmessungen 172(w) x 114,5(h) x 32(d)mm

6,8(w) x 4,5(h) x 1,3(d) inches Betriebstemperatur -40°C ~ +70°C

-40°F ~ +158°F

ITALIANO

Speciﬁche

Schermo BE-856GM Sistema TV NTSC/PAL Immagine 5.6" TFT LCD colour monitor with

on-screen display function Formato display 5.6" diagonale Campo visivo Top: 50°, Bottom: 70°, Left: 70°,

Right: 70° Risoluzione

(640x3(RGB)x480) Immagine a video Immagine reversibile program-

mabile Alimentazione 12~24Vdc input Prese 2 x telecamera Dimensioni 172(w) x 114,5(h) x 32(d)mm

6,8(w) x 4,5(h) x 1,3(d) inches Temperatura di

servizio

-40°C ~ +70°C

-40°F ~ +158°F

FRANCAIS

Speciﬁcations

Moniteur BE-856GM Système TV NTSC/PAL Image 5.6" TFT LCD moniteur couleur

avec afﬁchage de fonction (OSD) Dimension de l’ecran 5.6" diagonal Champ de vision Haut: 50°, Bas: 70°, Gauche: 70°,

Droite: 70° Résolution

(640x3(RGB)x480) Image vidéo Réglage d’usine sur image inverse Alimentation 12~24Vdc input Entrées 2 x caméra Dimensions 172(w) x 114,5(h) x 32(d)mm

6,8(w) x 4,5(h) x 1,3(d) inches Température

d’utilisation

-40°C ~ +70°C

-40°F ~ +158°F

Page 10

7 Speciﬁcations/Spéciﬁcations/Speziﬁkationen/

Speciﬁche/Especiﬁcaciones/Speciﬁcaties

Speciﬁcations subject to change. Sous réserve de modiﬁcations techniques. Vorbehaltlich technischer Änderungen. Con riserva di modiﬁche tecniche. Reservadas las modiﬁcaciones técnicas. Technische wijzigingen voorbehouden.

ESPANOL

Especiﬁcaciones

Monitor BE-856GM Sistema de TV NTSC/PAL Imagen Monitor a color de 5.6" TFT LCD

con visualización de las funciones

(OSD) Tamaño de pantalla 5.6" diagonal Campo visual arriba: 50°, abajo: 70°, a la izqui-

erda: 70°, a la derecha: 70° Resolución

(640x3(RGB)x480) Imagen de vídeo Ajuste de fábrica de la imagen

inversa Suministro de

corriente

12~24Vdc entrada

Entradas 2 x cámara Dimensiones 172(w) x 114,5(h) x 32(d)mm

6,8(w) x 4,5(h) x 1,3(d) inches Temperatura de

servicio

-40°C ~ +70°C

-40°F ~ +158°F

NEDERLANDS

Speciﬁcaties

Monitor BE-856GM TV-systeem NTSC/PAL Beeld 5.6" TFT LCD colour monitor with

on-screen display function Displayformaat 5.6" diagonaal Gezichtsveld Boven: 50°, Onder: 70°, Links:

70°, Rechts: 70° Resolutie

(640x3(RGB)x480) Videobeeld Fabrieksinstelling reversebeeld Stroomvoorziening 12~24Vdc Ingang Ingangen 2 x camera Afmetingen 172(w) x 114,5(h) x 32(d)mm

6,8(w) x 4,5(h) x 1,3(d) inches Bedrijfstemperatuur -40°C ~ +70°C

-40°F ~ +158°F

Page 11

Serial No: Stock code:

Disclaimer

Camera monitor systems are an invaluable driver aid but do not exempt the driver from taking every normal precaution when conducting a manoeuvre. No liability arising out of the use or failure of the product can in any way be attached to Brigade or to the distributor.

Dénégation

Les systèmes de moniteurs des caméras sont une aide précieuse pour le conducteur, mais celui-ci doit toutefois prendre toutes les précautions nécessaires pendant les manœuvres. Brigade ou ses distributeurs n’assument aucune responsabilité résultant de l’utilisation ou d’un défaut du produit.

Verzichterklärung

Die Kamerabildschirmsysteme sind eine wertvolle Hilfe für den Fahrer, entbinden ihn jedoch nicht von der notwendigen Sorgfalt beim Manövrieren des Fahrzeuges. Brigade und seine Vertriebshändler haften nicht für Schäden aus der Nutzung oder einer Fehlfunktion des Produktes.

Disconoscimento

I sistemi di monitor della telecamera sono un aiuto prezioso per il conduttore, ma non lo esonerano dall’obbligo di prendere le precauzioni necessarie durante le manovre del veicolo. Bridage e i suoi distributori non si assumono nessuna responsabilità per danni risultanti dall’utilizzo o da un malfunzionamento del prodotto.

Negante

Los sistemas de pantalla de cámara son una valiosa ayuda destinada a los conductores; en todo caso no les resta la responsabilidad de proceder con precaución a la hora de maniobrar con el vehículo. Brigade y sus distribuidores comerciales no se responsabilizan de los daños derivados de un mal funcionamiento del producto.

Verwerping

De camera-monitorsystemen zijn een waardevolle hulp voor de bestuurder, ontheffen hem echter niet van de nodige zorgvuldigheid bij het manoeuvreren van het voertuig. Brigade en zijn distributeurs zijn niet aansprakelijk voor schade door gebruik of een gebrek van het product.
