Zur Spannungsversorgung bitte das Solar Modul (9-24V) oder den Akku Brick (9V/12V) verwenden.

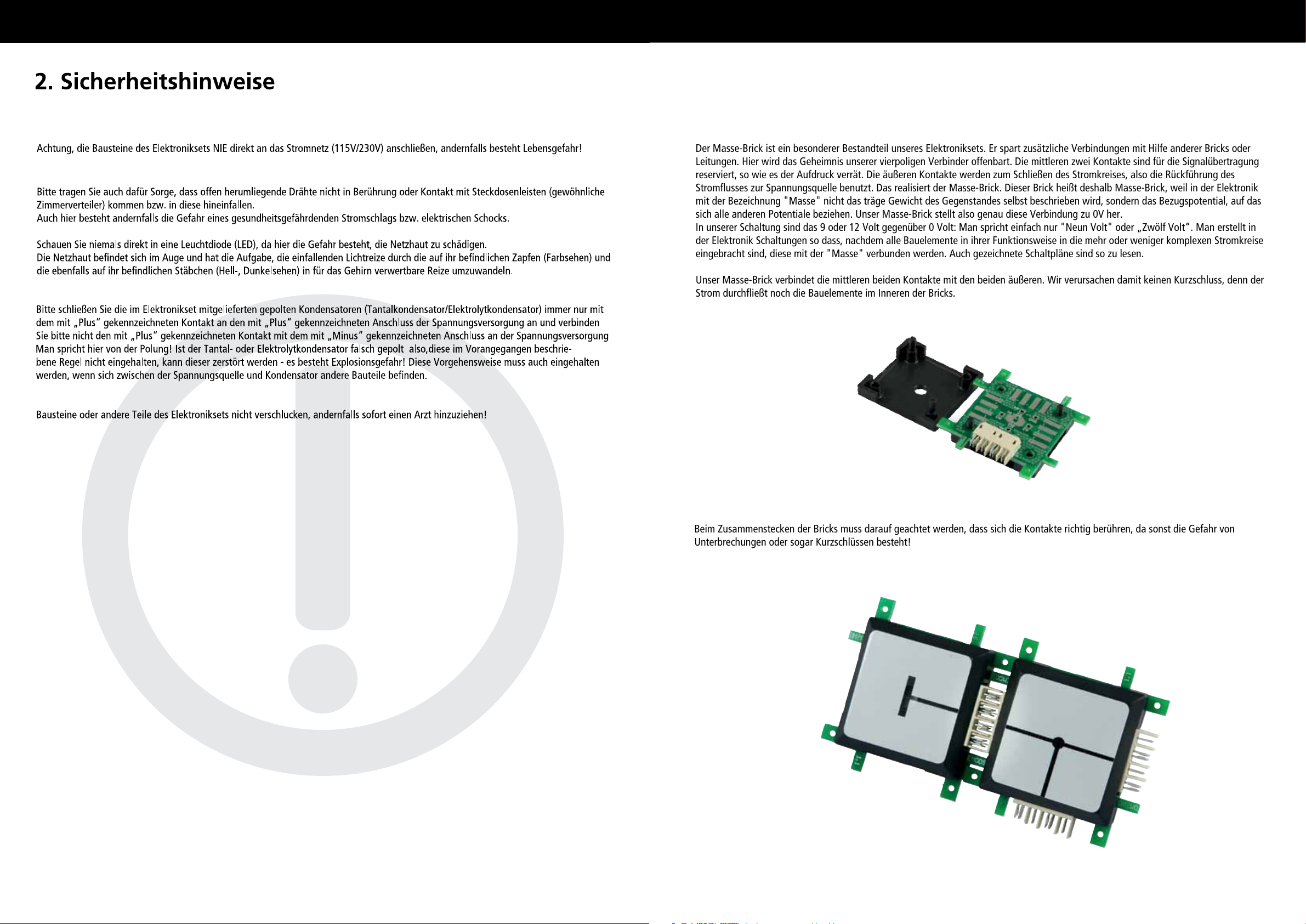

Der Masse-Brick ist ein besonderer Bestandteil unseres Elektroniksets. Er spart zusätzliche Verbindungen mit Hilfe anderer Bricks oder Leitungen. Hier wird das Geheimnis unserer vierpoligen Verbinder offenbart. Die mittleren zwei Kontakte sind für die Signalübertragung reserviert, so wie es der Aufdruck verrät. Die äußeren Kontakte werden zum Schließen des Stromkreises, also die Rückführung des Stromusses zur Spannungsquelle benutzt. Das realisiert der Masse-Brick. Dieser Brick heißt deshalb Masse-Brick, weil in der Elektronik mit der Bezeichnung "Masse" nicht das träge Gewicht des Gegenstandes selbst beschrieben wird, sondern das Bezugspotential, auf das sich alle anderen Potentiale beziehen. Unser Masse-Brick stellt also genau diese Verbindung zu 0V her.In unserer Schaltung sind das 9 oder 12 Volt gegenüber 0 Volt: Man spricht einfach nur "Neun Volt" oder „Zwölf Volt“. Man erstellt in der Elektronik Schaltungen so dass, nachdem alle Bauelemente in ihrer Funktionsweise in die mehr oder weniger komplexen Stromkreise eingebracht sind, diese mit der "Masse" verbunden werden. Auch gezeichnete Schaltpläne sind so zu lesen.
Unser Masse-Brick verbindet die mittleren beiden Kontakte mit den beiden äußeren. Wir verursachen damit keinen Kurzschluss, denn der Strom durchießt noch die Bauelemente im Inneren der Bricks.
Beim Zusammenstecken der Bricks muss darauf geachtet werden, dass sich die Kontakte richtig berühren, da sonst die Gefahr von Unterbrechungen oder sogar Kurzschlüssen besteht!
.
45
Page 4

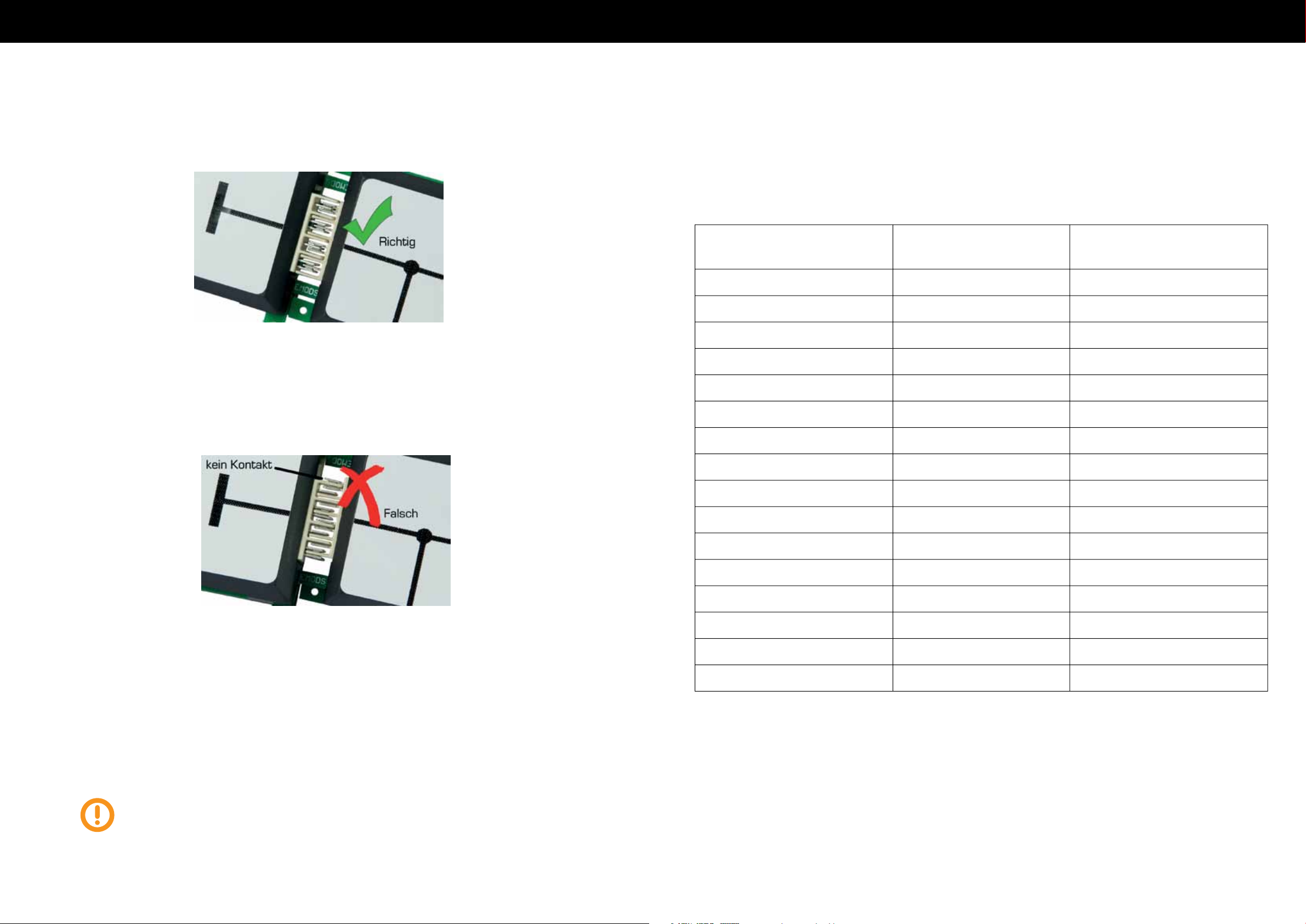

Hier ist ein Beispiel einer richtig gesteckten Verbindung. Die Verbindung besteht jeweils aus kleinen Stiften, die sich mechanisch verklemmen und dabei ebenfalls elektrisch leiten. Um eine Isolation zwischen den Kontakten zu gewährleisten und einen Kurzschluss zu verhindern sind Stege aus Kunststoff eingebracht, welche den elektrischen Strom nicht leiten.
3. Bricks (Bausteine) des Solar Sets
Die Bricks sind kompakte Bausteine aus der Welt der Elektrotechnik. Sie eignen sich zum Ausprobieren neuen Wissens für junge Forscher,
die den Umgang mit komplexen Schaltungen kennenlernen wollen. Das Set beinhaltet neben allgemeinen Elementen wie z.B. Verbindungsstücken oder Versorgungsblöcken auch passive und aktive Bauelemente, für deren Beschreibung die angegebenen Einheiten mit
ihren jeweiligen Abkürzungen verwendet werden.
Ein Beispiel einer fehlerhaften Verbindung ist im Bild darunter zu sehen. Hier sind noch Abstände zwischen den Kontakten, die einen
sicheren Stromuss nicht gewährleisten können. Der Stromkreis bleibt "offen" oder ist instabil und die Funktion der Schaltung nicht
gegeben.
Wert
Strom
Spannung
Leistung
Widerstandswert
Kapazitätswert (Kondensator)
Induktivitätswert (Spule)
Frequenz
Präx für x10
Präx für x10
Präx für x10
Präx für x10
Präx für x10
3
6
9
12
-3
EinheitSymbol/Abkürzung
Ampere
Volt
Watt
Ohm
Farad
Henry
Hertz
Kilo
Mega
Giga
Tera
Milli
A
V
W
Ω
F
H
Hz
k
M
G
T
m
Achtung: Es ist wichtig, grundsätzlich immer den richtigen Sitz der Kontaktstifte zu kontrollieren. Weichen diese zu weit voneinander ab,
kann es zu einem Kurzschluss kommen. Dann ndet der Stromuss nicht durch unsere Bauelemente mit der erhofften Wirkung statt,
sondern sucht sich den kürzesten Weg zurück zur Spannungsquelle. Ein Kurzschluss führt zum Maximalstromuss, da der einzige Widerstand den der elektrische Strom überwinden muss, der Innen-Widerstand der Spannungsquelle ist. Dieser Widerstand ist anschaulich sehr
klein, so kann der Kurzschlussstrom bei längerer Dauer zur Überhitzung führen. Es besteht Brandgefahr!
Präx für x10
Präx für x10
Präx für x10
Präx für x10
-6
-9
-12
-15
Mikro
Nano
Piko
Femto
µ
n
p
f
Wichtig: Immer die richtige Stellung der Kontakte überprüfen!
67
Page 5

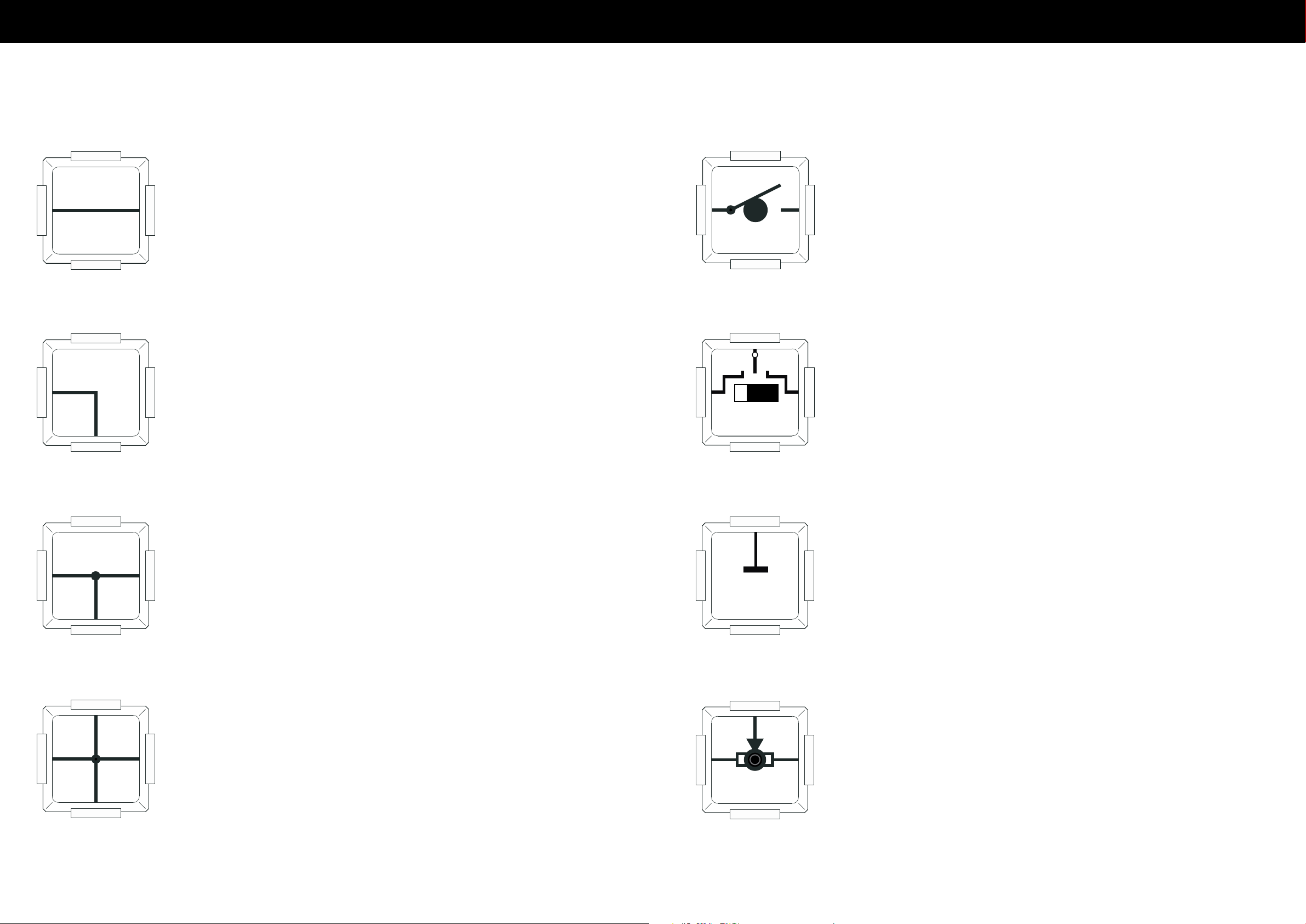

Leitung Gerade
Taster
ALL-BRICK-0004
ALL-BRICK-0005
Die gerade Leitung verbindet zwei gegenüberliegende Bricks miteinander.
Das ist bei komplexen Schaltungen nötig, um Lücken zwischen den Bricks zu schließen.
Leitung Eckstück
Mit dem Eck-Brick werden zwei angrenzende Seiten miteinander verbunden.
Der Taster-Brick ist ein elektromechanisches Bedienelement, das eine leitende Verbindung
nur während des Gedrückthaltens ermöglicht. Im Moment des Loslassens öffnet sich diese
wieder und der Taster kehrt in seine Ausgangslage zurück.
ALL-BRICK-0017
Umschalter
Der Umschalter-Brick verbindet entweder den rechten oder den linken Kontakt mit dem
mittleren. In Mittelstellung sind alle Anschlüsse voneinander getrennt.
Der maximale Stromuss liegt bei 6A.
ALL-BRICK-0018
ALL-BRICK-0006
ALL-BRICK-0007
Leitung T-Kreuzung
Mit dem T-Brick werden Abzweigungen hergestellt.
Leitung Kreuzung verbunden
Der Kreuz-Brick verbindet alle vier Seiten miteinander. Am Rand der Schaltung kann er wie
ein T-Brick oder Eck-Brick verwendet werden.
ALL-BRICK-0003
10kΩ
ALL-BRICK-0027
Leitung Masse
Der Masse-Brick schließt die Stromkreise, damit diese einfacher verwirklicht werden können.
Hiervon können mehrere in einem Versuchsaufbau eingefügt werden. Der Masse-Brick
verbindet die beiden mittleren Kontakte des Anschlusses mit den beiden außen liegenden
Masseleitungen.
Potentiometer 10k Ohm
Das Potentiometer ist ein manuell veränderbarer Widerstand. Hier fährt ein dritter Kontakt
(Schleifer) die Länge des Widerstandes ab und ändert so die Höhe des elektrischen Widerstandswertes an seinem Anschluss. Er ist im Bereich 0Ω bis 10kΩ einstellbar. Ist der Schleifer
oder einer der anderen Kontakte direkt mit der Spannungsversorgung verbunden, so kommt
es zu einem Kurzschluss. Dies ist unbedingt zu vermeiden! Das Potentiometer hat eine
maximale Leistung von ca. 1/8 W.
89
Page 6

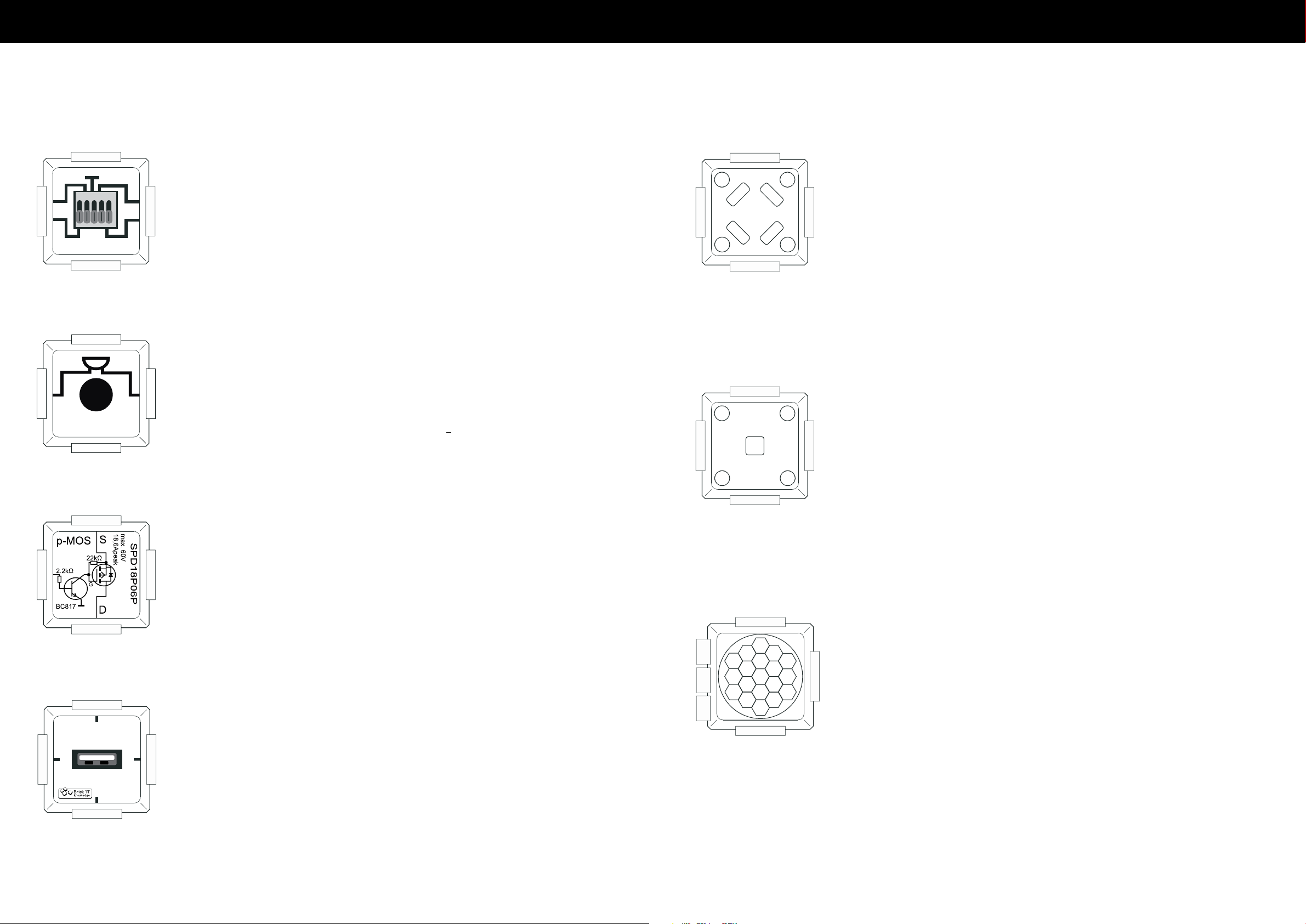

5pol Klemme
Highpower LED
ALL-BRICK-0370
-+
5-9V
ALL-BRICK-0152
Buzzer
Damit kann man Leitungen oder Bauteile befestigen und an die Schaltung anschließen.
Mit einem kleinen Schraubendreher drückt man dazu auf den Schlitz oben. Es öffnet sich
dann der Kontakt und die Leitung kann seitlich davon eingeführt werden. Beim Loslassen des
Schraubendrehers sitzt die Leitung fest.
Buzzer
Der Buzzer (Summer) wandelt elektrische Signale in akustische um. Er verfügt allerdings
nicht über ein breites Frequenzspektrum, wie z.B. ein Lautsprecher. Die Erzeugung differenzierter Tonsignale ist daher nicht möglich. Seine Aufgabe ist es hingegen einfach, akustische
Meldungen zu geben. Der Buzzer besteht aus einem Piezoelement oder einem Elektromagneten und wird mit einer Wechselspannung betrieben. Bei uns ist eine elektronische
Schaltung eingebaut, daher muss man die Polung (+, ) beachten!
Die maximale Spannungsversorgung liegt bei 9V.
Dieser Brick besteht aus 4 Highpower LEDs. Die Versorgungsspannung liegt bei 7-30V
Gleichstrom oder Wechselstrom. Mit einem Potentiometer ist dieser Brick zum Beispiel
dimmbar.
ALL-BRICK-0305
RGB LED
Die RGB LED leuchtet in verschiedenen Farben, die auf der Rückseite mit einem kleinen
Schraubenzieher mittels 3 Potentiometern eingestellt werden können.
ALL-BRICK-0625
9-24V
USB Charger
OUT 2A max
ALL-BRICK-0390
Transistor p-MOS
Der p-MOS Transistor mit Vorschalt Transistor BC 817. Durch den Vorschalttransistor kann
die Ansteuerung mit 0,5V PWM (Pulsweitenmodulation) oder ON / OFF Signal direkt mit dem
Bewegungsmelder angesteuert werden. Die Leistungsdaten des p-MOS Transistors: maximal
60V 18A. Kann im Bricksystem mit maximal 12A betrieben werden (Kontakte max. 6A pro
Kontakt). Achtung im Brick geringe Kühläche, vor thermischer Überlastung schützen.
USB Ladebrick
Der USB Ladebrick kann mit 9-24V Spannung eingespeist werden und gibt am USB Port
konstant 5V aus.
ALL-BRICK-0275
Bewegungsmelder
Der Bewegungsmelder-Brick bietet dank seiner passiven Infrarot Technik (PIR) eine zuverlässige Bewegungserkennung in Verbindung mit extrem hoher Störsicherheit und lässt sich so
perfekt in Lichtschaltungen integrieren.
ALL-BRICK-0372
1011
Page 7

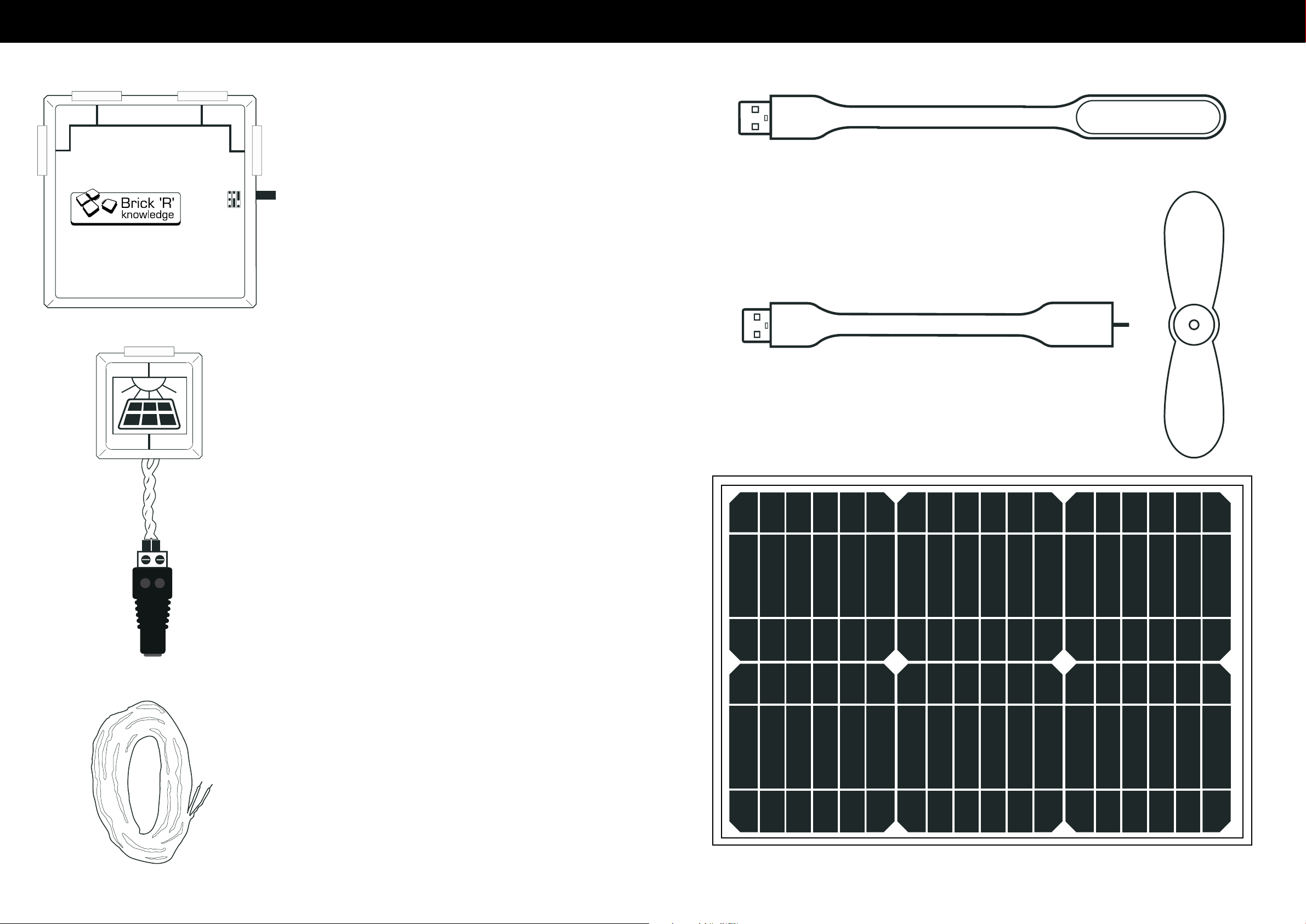

Vload 8-15V max. 40mA
Solar Modul
Vin/VoutVin/Vout
Accumulator 16Wh
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
ALL-BRICK-0282
12V 1,3A
Mode
Akku Brick
9V
OFF
12V
Der Akku Brick ist auf 9V oder 12V einstellbar. Bei 12V maximal 500mA,
bei 9V maximal 750mA. 9V oder 12V können mit dem Jumper eingestellt
werden. Dieser Brick ist kurzschlusssicher und hat eine integrierte Mikrokontroller basierte Ladeelektronik.
LED Lampe exibel
Solar Brick
Im Solar Brick ist ein kleiner Spannungsregler verbaut. Dieser wandelt die
Eingangsspannung in konstante 12V Ausgangsspannung um.
Ventilator
Solar IN
ALL-BRICK-0485
Klingeldraht
Das ist ein 10 Meter langer Klingeldraht.
1213
Page 8

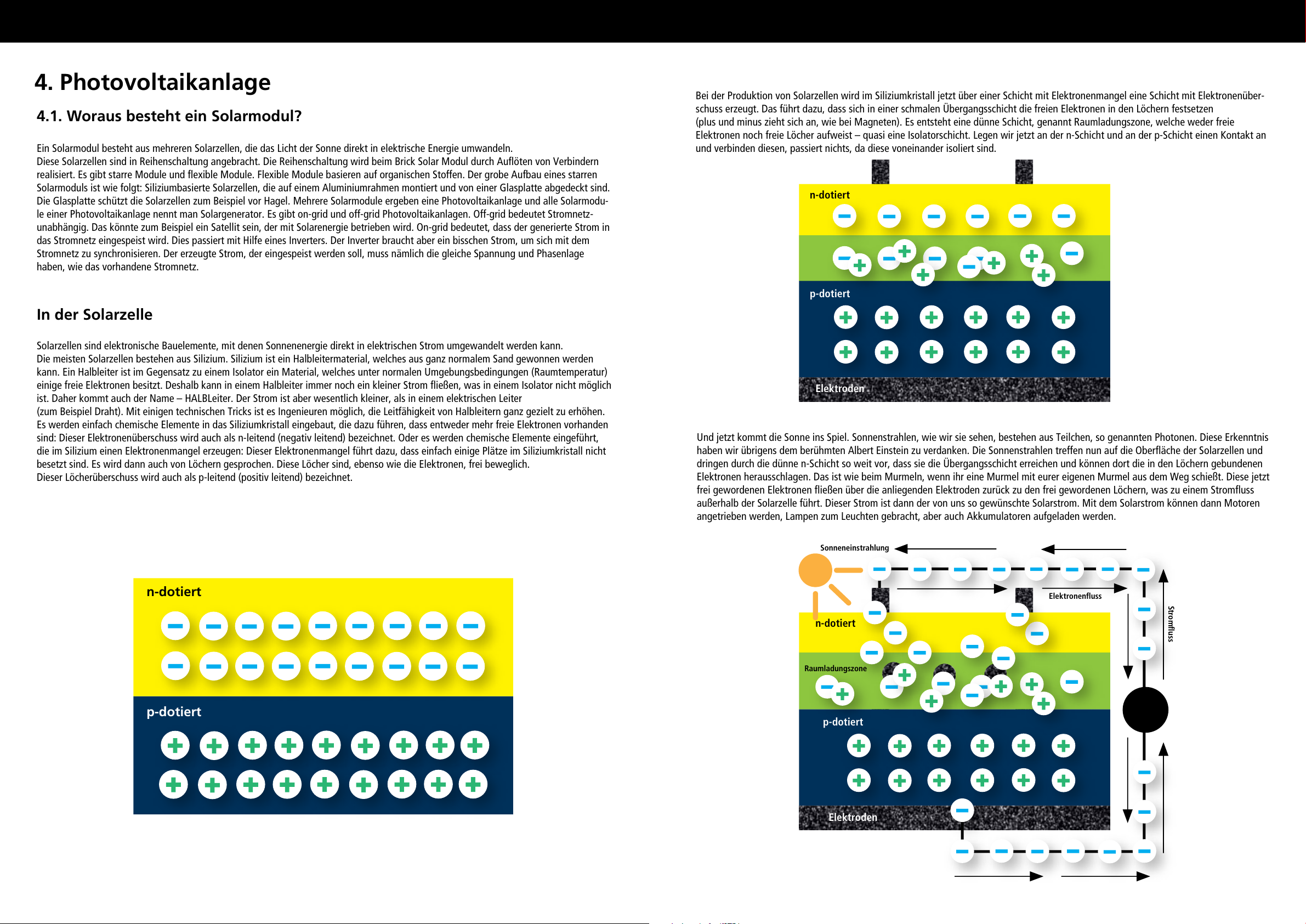

4. Photovoltaikanlage
4.1. Woraus besteht ein Solarmodul?
In der Solarzelle
Ein Solarmodul besteht aus mehreren Solarzellen, die das Licht der Sonne direkt in elektrische Energie umwandeln.Diese Solarzellen sind in Reihenschaltung angebracht. Die Reihenschaltung wird beim Brick Solar Modul durch Auöten von Verbindern realisiert. Es gibt starre Module und exible Module. Flexible Module basieren auf organischen Stoffen. Der grobe Aufbau eines starren Solarmoduls ist wie folgt: Siliziumbasierte Solarzellen, die auf einem Aluminiumrahmen montiert und von einer Glasplatte abgedeckt sind. Die Glasplatte schützt die Solarzellen zum Beispiel vor Hagel. Mehrere Solarmodule ergeben eine Photovoltaikanlage und alle Solarmodu-le einer Photovoltaikanlage nennt man Solargenerator. Es gibt on-grid und off-grid Photovoltaikanlagen. Off-grid bedeutet Stromnetz-unabhängig. Das könnte zum Beispiel ein Satellit sein, der mit Solarenergie betrieben wird. On-grid bedeutet, dass der generierte Strom in das Stromnetz eingespeist wird. Dies passiert mit Hilfe eines Inverters. Der Inverter braucht aber ein bisschen Strom, um sich mit dem Stromnetz zu synchronisieren. Der erzeugte Strom, der eingespeist werden soll, muss nämlich die gleiche Spannung und Phasenlage haben, wie das vorhandene Stromnetz.
Solarzellen sind elektronische Bauelemente, mit denen Sonnenenergie direkt in elektrischen Strom umgewandelt werden kann.Die meisten Solarzellen bestehen aus Silizium. Silizium ist ein Halbleitermaterial, welches aus ganz normalem Sand gewonnen werden kann. Ein Halbleiter ist im Gegensatz zu einem Isolator ein Material, welches unter normalen Umgebungsbedingungen (Raumtemperatur) einige freie Elektronen besitzt. Deshalb kann in einem Halbleiter immer noch ein kleiner Strom ießen, was in einem Isolator nicht möglich ist. Daher kommt auch der Name – HALBLeiter. Der Strom ist aber wesentlich kleiner, als in einem elektrischen Leiter(zum Beispiel Draht). Mit einigen technischen Tricks ist es Ingenieuren möglich, die Leitfähigkeit von Halbleitern ganz gezielt zu erhöhen. Es werden einfach chemische Elemente in das Siliziumkristall eingebaut, die dazu führen, dass entweder mehr freie Elektronen vorhanden sind: Dieser Elektronenüberschuss wird auch als n-leitend (negativ leitend) bezeichnet. Oder es werden chemische Elemente eingeführt, die im Silizium einen Elektronenmangel erzeugen: Dieser Elektronenmangel führt dazu, dass einfach einige Plätze im Siliziumkristall nicht besetzt sind. Es wird dann auch von Löchern gesprochen. Diese Löcher sind, ebenso wie die Elektronen, frei beweglich.Dieser Löcherüberschuss wird auch als p-leitend (positiv leitend) bezeichnet.
n-dotiert
p-dotiert
Bei der Produktion von Solarzellen wird im Siliziumkristall jetzt über einer Schicht mit Elektronenmangel eine Schicht mit Elektronenüber-schuss erzeugt. Das führt dazu, dass sich in einer schmalen Übergangsschicht die freien Elektronen in den Löchern festsetzen(plus und minus zieht sich an, wie bei Magneten). Es entsteht eine dünne Schicht, genannt Raumladungszone, welche weder freie Elektronen noch freie Löcher aufweist – quasi eine Isolatorschicht. Legen wir jetzt an der n-Schicht und an der p-Schicht einen Kontakt an und verbinden diesen, passiert nichts, da diese voneinander isoliert sind.
Und jetzt kommt die Sonne ins Spiel. Sonnenstrahlen, wie wir sie sehen, bestehen aus Teilchen, so genannten Photonen. Diese Erkenntnis haben wir übrigens dem berühmten Albert Einstein zu verdanken. Die Sonnenstrahlen treffen nun auf die Oberäche der Solarzellen und dringen durch die dünne n-Schicht so weit vor, dass sie die Übergangsschicht erreichen und können dort die in den Löchern gebundenenElektronen herausschlagen. Das ist wie beim Murmeln, wenn ihr eine Murmel mit eurer eigenen Murmel aus dem Weg schießt. Diese jetzt frei gewordenen Elektronen ießen über die anliegenden Elektroden zurück zu den frei gewordenen Löchern, was zu einem Stromuss außerhalb der Solarzelle führt. Dieser Strom ist dann der von uns so gewünschte Solarstrom. Mit dem Solarstrom können dann Motoren angetrieben werden, Lampen zum Leuchten gebracht, aber auch Akkumulatoren aufgeladen werden.
n-dotiert
p-dotiert
Elektroden
n-dotiert
Raumladungszone
Elektronenuss
Sonneneinstrahlung
Stromuss
p-dotiert
Elektroden
Elektroden
1415
Page 9
Arten von Solarzellen
werden. Das Recyceln verbraucht sogar weniger Energie, als wenn man eine neue Solarzelle herstellt.
4.2 Was ist ein Akku?
Nun gibt es noch eine weitere Unterscheidung verschiedener Silizium Solarzellen: Es kommt auch auf den Kristallaufbau an! Unser Solar
Modul besteht aus monokristallinen Zellen. Man stellt sie aus Wafern her, so werden einkristalline Silizium Scheiben genannt. Das Wort
“mono” bezieht sich darauf, dass die Scheiben überall die gleiche Kristallorientierung aufweisen, daher sehen sie “einfarbig” aus.
Außerdem gibt es polykristalline Zellen, diese sind verbreiteter, da sie auch preiswerter sind. Sie haben nicht überall die gleiche Kristallorientierung und sehen deshalb “gemustert” aus. Amorphe Zellen haben einen sehr geringen Wirkungsgrad, eignen sich aber dafür sehr gut
für Taschenrechner oder Uhren, da sie Vorteile bei wenig Licht bieten.
Elektrische Kennlinien
Natürlich ist es wichtig zu wissen, wie leistungsstark, hochwertig und langlebig ein Solarmodul ist. Dafür gibt es die so genannten
elektrischen Kennlinien, die ein Modul klassizieren. Wenn man das Brick’R’knowledge Solar Modul umdreht, ndet man auch einige
dieser Daten.
Pm = 15W = Maximale erzielbare Leistung in standardisierten Bedingungen.
Vmp = 18V = Spannung im bestmöglichen Betriebspunkt.
Imp = O,822 A = Strom im Betriebspunkt mit maximaler Leistung.
Voc = 21,6V = Leerlaufspannung.
Isc = 0,916A = Kurzschlussstrom.
Die Kennlinie hängt auch von der Verschaltung der Solarzellen ab. Hohe Efzienz wird beispielsweise durch Verschaltung möglichst
gleichartiger Solarzellen ermöglicht. Die (Spitzen-) Nennleistung wird meist in Wp (Watt Peak) angegeben. Bei unserem Solar Modul
liegt die (Spitzen-) Nennleistung bei 15W. Dieser Wert ist allerdings fast nur erreichbar bei Laborbedingung (STC= Standard Test
Conditions). Die STC Konditionen sind auch auf dem Brick’R’knowledge Modul angegeben. Bei STC Bedingungen beträgt die Lichteinstrahlung 1000W/m, die Zelltemperatur 25°C, der Einstrahlungswinkel 90° und das Lichtspektrum AM 1,5. AM bedeutet Air mass
(auf deutsch Luftmasse) und ist das relative Maß für die Länge des Weges, den das Licht eines Himmelskörpers (zum Beispiel die Sonne)
durch die Erdatmosphäre bis zum Erdboden zurücklegt. Der Wirkungsgrad ist das Verhältnis der von der Solarzelle erzeugten elektrischen Leistung und der Leistung der einfallenden Strahlung der Sonne.
2
P elektrisch
=
P Licht
Wenn man also eine elektrische Leistung von 300W hat und die Leistung der einfallenden Strahlung bei 1500W liegt, ergibt sich folgende
Gleichung:
300W
=
20%
1500W
Dieses Modul hat also einen Wirkungsgrad von 20%.
=
1W1
Watt ist die Einheit der Leistung. Leistung ist deniert als Energieumsatz pro Zeitspanne. Die Einheit Watt ist benannt nach James Watt.
Er ist bekannt für seine Verbesserung des Wirkungsgrades bei Dampfmaschinen. Ein hoher Wirkungsgrad ist immer erstrebenswert, da er
zu einer größeren Ausbeute an elektrischem Strom führt, obwohl die Lichtverhältnisse und die Fläche der Solarzellen gleich sind.
kg
2
.
m
3
s
Degradation und Recycling
Degradation ist die altersbedingte Änderung der Parameter von Halbleiterbauteilen. Bei Solarzellen ist es der Rückgang
des Wirkungsgrades im Laufe der Zeit, zum Beispiel ein Verlust von 11% innerhalb von 25 Jahren. Im Weltraum passiert
die Degradation schneller, weil die Strahlung höher ist. Meistens geht der Wirkungsgrad aber schon früher zurück, zum
Beispiel durch Verschmutzung der Gläser. Aber selbst wenn ein Solar Modul irgendwann nicht mehr funktioniert, kann
es bis zu 95% recycelt werden. Bei einer Temperatur von circa 600°C werden die im Modul vorhandenen Kunststoffe
verbrannt. Zurück bleiben dann noch Glas, Metall, Füllstoffe und die Solarzellen. Die Glas- und Metallreste werden direkt
an Recyclingbetriebe weitergegeben. Durch einen chemischen Prozess namens Ätzen werden die Oberächenschichten
von der Solarzelle gelöst. Aus dem nun gewonnen Silizium der Solarzelle können wieder neue Solarzellen hergestellt
Ein wichtiger Speicher
Ein Akku (oder auch Akkumulator) ist ein Speicher für elektrische Energie, der wiederauadbar ist und die gespeicherte Energie wieder
abgeben kann. Ein Akku besteht aus mehreren Sekundärzellen. Zellen, die sich nicht oder nur begrenzt wieder auaden lassen, nennt man
Primärzellen. Sekundärzellen können zu einem Akku zusammengeschaltet werden. Entweder in Reihenschaltung, dies führt zu einer Steigerung der nutzbaren elektrischen Spannung, oder in Parallelschaltung, dies führt zur Steigerung der nutzbaren Kapazität.
Beide Schaltungen führen aber zu einer Erhöhung des Gesamt-Energiegehalts, da dieser als das Produkt aus Strom und Kapazität deniert ist.
Rechenbeispiele
Der Gesamt-Energiegehalt wird in Wattstunden (Wh) angegeben und beträgt beim Akku Brick 16Wh. Hier ein einfaches Rechenbeispiel:
In unserem Brick Akku sind zwei kleinere Akkus verbaut. Jeder davon hat eine Spannung von 3,8V und eine Kapazität von 2300mAh
(Milliamperestunden), also 2,3Ah. Das bedeutet, dass er z.B. eine Spannung von 3,8V mit einer Stromstärke von 2,3A eine Stunde lang
abgeben kann, bis er leer ist.
3,8V×2,3A =8,7W
Da im Akku Brick aber 2 Akkus zusammengeschaltet sind, muss man das Ergebnis verdoppeln, somit kommt man auf 17,4Wh.
Auf dem Aufkleber des Akku Bricks steht als Kennwert 16Wh. Diese Differenz - zwischen unserer Rechnung und der Realität - kommt
dadurch zu Stande, dass im Brick noch einige andere Komponenten verbaut sind, wie zum Beispiel ein Mikrocontroller, der auch Strom
verbraucht.
Ein weiteres Rechenmodell:
Es gilt:
Entlädt man den Akku mit einem Stromuss von 111mA bei einer Nennspannung von 9V, entspricht das einer Leistungsentnahme von
ca. 1 Watt pro Stunde also:
Da der Akku eine Leistung von 16Wh hat und die Leistungsentnahme 1W beträgt, könnte der Brick Akku den Highpower LED Brick
16 Stunden lang betreiben, bis er leer ist.
Watt= Spannung×Stromstärke
0,111A×9V=1W
Jetzt kommt Chemie ins Spiel
Was passiert, wenn man einen Akku auädt?
Kurz gesagt: Die elektrische Energie wird in der
Batterie in chemische Energie umgewandelt.
Wenn man an einen Akku einen Verbraucher, wie
zum Beispiel eine LED oder einen Motor, anschließt,
wird die chemische Energie wieder in elektrische
Energie umgewandelt. Wird ein Akku also geladen,
ießt Strom durch ihn, woraufhin im Inneren des
Akkus eine chemische Reaktion stattndet und sich
sowohl die positive als auch die negative Elektrode
chemisch verändern. Ist der Akku vollständig aufgeladen, kann man diesem den zugeführten Strom
wieder entnehmen. Hierbei kommt es ebenfalls
wieder zu einer chemischen Reaktion, allerdings in
umgekehrter Reihenfolge als beim Ladevorgang.
Dem Akku kann schließlich solange Strom entnommen werden, bis innerhalb des Akkus keinerlei
chemische Reaktion mehr stattndet.

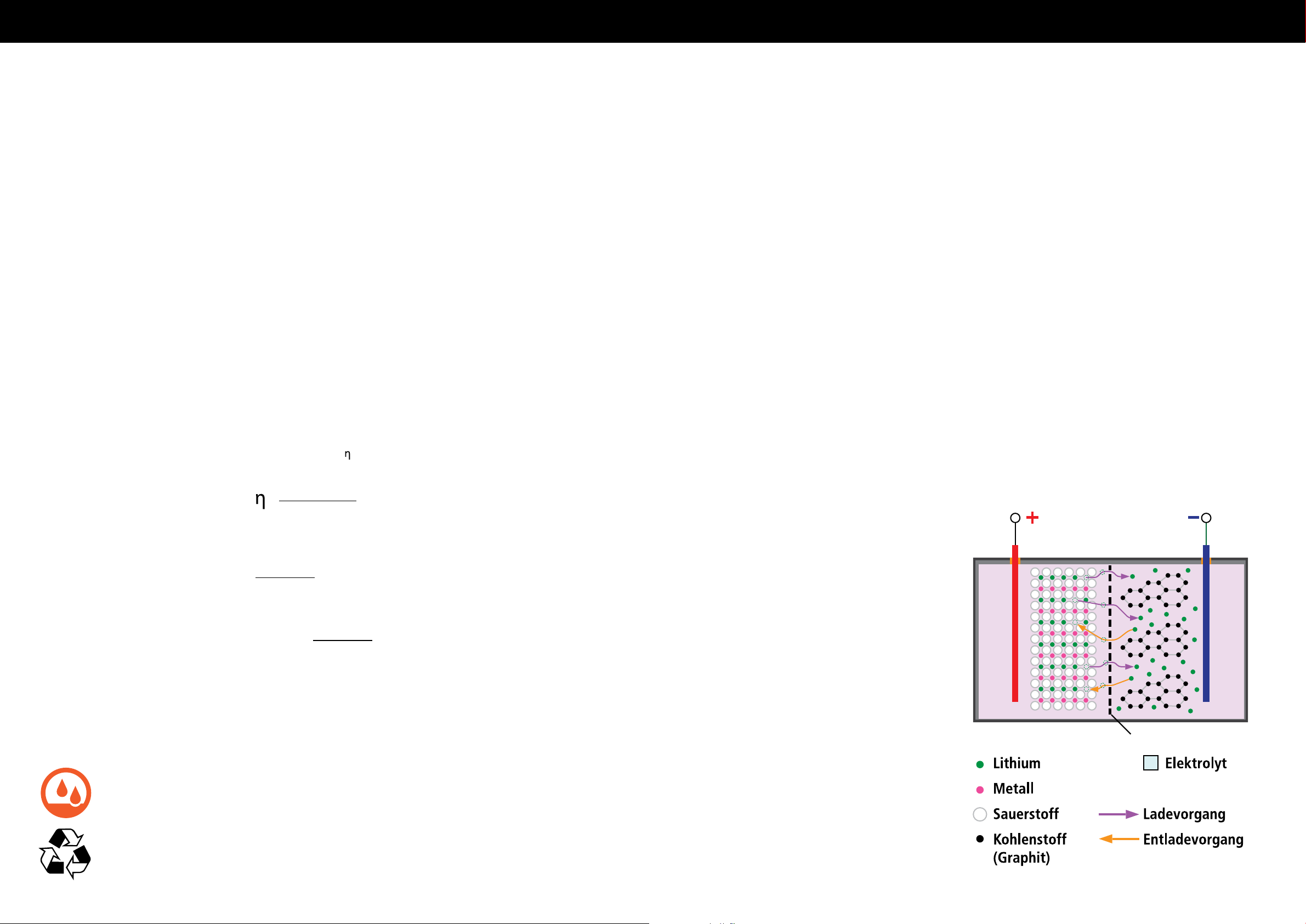

Separator
1617
Page 10
5. Es werde Licht!
Arten von Akkus
Es gibt verschiedene Arten von Akkus, der grundlegende Aufbau der Akkus unterscheidet sich jedoch nicht sehr stark voneinander.
Ein Akku besitzt zwei Elektroden, die sich in einem speziellen Elektrolyt benden. Der Elektrolyt ist entweder eine üssige Lösung, ein
Gel oder ein Feststoff. Für die Elektroden und den Elektrolyt verwendet man verschiedene chemische Stoffe. Es gibt Blei Akkus, NickelCadmium Akkus, Nickel-Metallhydrid Akkus und Lithium-Ionen Akkus. Der Akku Brick ist ein Lithium-Ionen Akku. Beim Lithium-Ionen
Akku besteht die positive Elektrode meist aus Lithium-Metalloxid und die negative Elektrode aus Graphit. Die positive Elektrode nimmt
während des Entladens Lithium-Ionen auf, die von der negativen Elektrode abgegeben werden. Damit die positive Elektrode diese
Lithium-Ionen aufnehmen kann, muss diese aus einem besonders leichten Material bestehen. Zudem verfügt ein Lithium-Ionen Akku über
eine sehr geringe Selbstentladung, nämlich unter 2% pro Monat. Allerdings muss der Akku hierfür auch korrekt gelagert werden. Wenn er
zu hohen Temperaturen ausgesetzt wird, kann seine Lebensdauer drastisch herabgesetzt werden. Lithium-Ionen Akkus werden zum
Beispiel in Laptops oder Elektroautos eingesetzt.
Wichtige Begriffe
Abgesehen von verschiedenen Typen, gibt es bei Akkus noch drei wichtige Begriffe: Nennspannung, Wirkungsgrad und Energiedichte. Die
Nennspannung eines elektrischen Verbrauchers oder einer Spannungsquelle (zum Beispiel das Stromnetz) ist der Wert der elektrischen
Spannung im Normalbetrieb. Die Nennspannung des Stromnetzes in Europa liegt beispielsweise bei 230V. Die Nennspannung eines
Lithium-Ionen Akkus liegt zwischen 3,2 bis 3,8 Volt pro Zelle.
Das Wort Wirkungsgrad haben wir schon bei der Solarzelle kennengelernt. Bei einem Akku beschreibt der Wirkungsgrad das Verhältnis
zwischen der Menge der Energie, die beim Entladevorgang abgegeben wird (genannt Nutzenergie) und der Menge der Energie, die dem
Akku beim Auaden zugeführt wird. Lithium-Ionen Akkus haben von allen Typen einen der besten Wirkungsgrade: circa 90%! Hier gibt es
also nur 10% Verlustleistung.

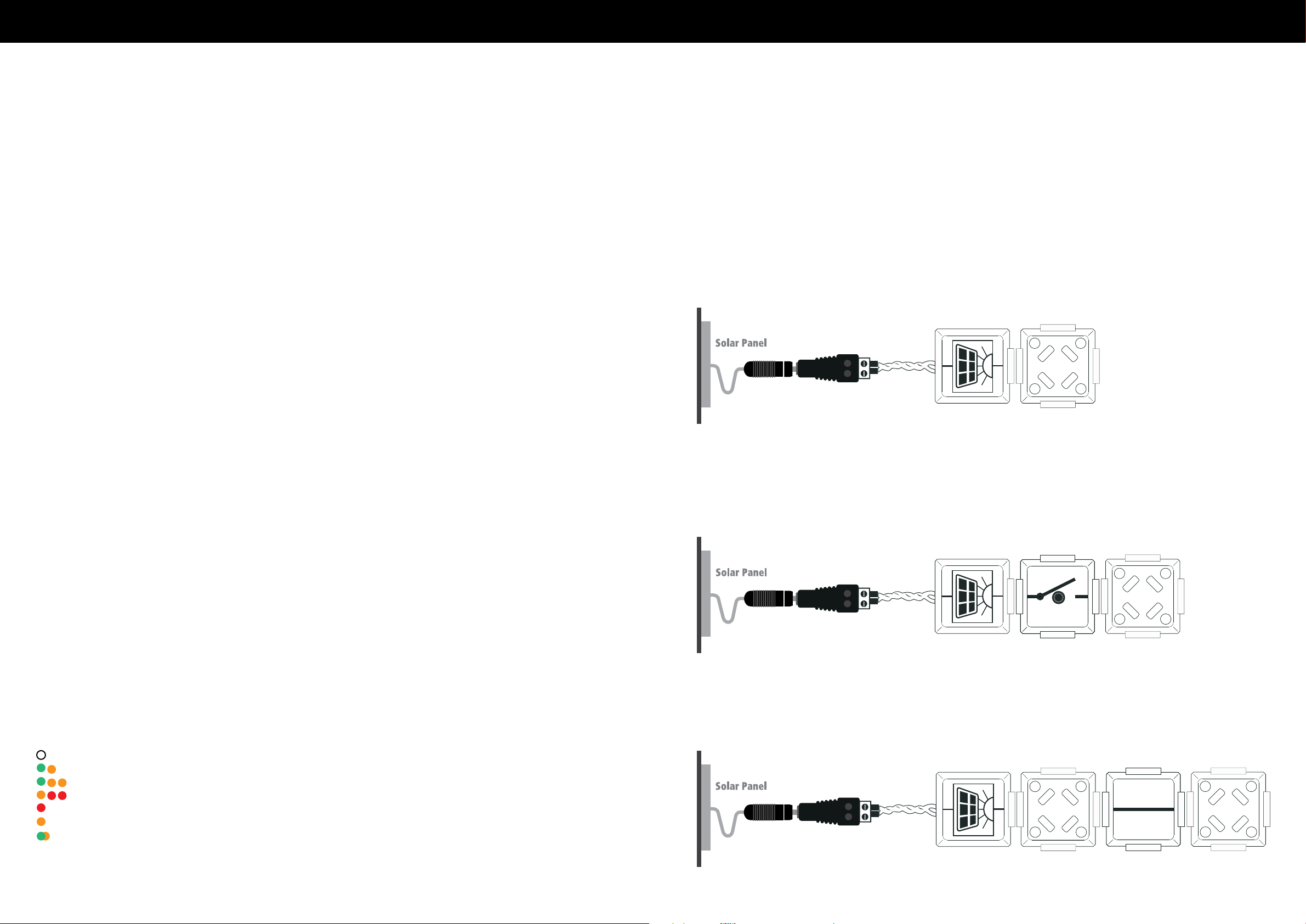

5.1 LED leuchtet
Unsere erste Schaltung besteht aus einer Spannungsquelle und einer LED. Die Spannungsquelle ist hier unser Solar Modul, das mit dem
Solar Brick verbunden ist, sie kann aber z.B. auch eine Batterie oder auch ein Netzteil sein. Eine LED ist eine moderne Form eines Leuchtmittels. Sie hat nur etwa 1/100 des Energieverbrauchs einer vergleichbaren Glühlampe, da in ihr kein Draht zum Glühen gebracht werden
muss. Ein Rekombinationsprozess der Elektronen im p-dotieren Halbleiter setzt das zu erzeugende Licht frei. Das erzeugte Licht wird bei
der Rekombination der Elektronen im p-dotierten Halbleiter frei. Auch LEDs erwärmen sich während des Betriebs, sie produzieren
allerdings wesentlich weniger Verlustwärme als beispielsweise Glühlampen bei Erzeugung der gleichen Lichtmenge. Die Highpower LED
verbraucht 1W.
Achtung: Die Bricks sind exakt zu verbinden. Leuchtet die LED nicht, sind die Kontakte zwischen den Bricks noch einmal genau zu
kontrollieren. Es empehlt sich grundsätzlich die Steckverbindungen vor Aktivierung der Schaltung, also vor dem Einbau der Spannungsquelle, zu überprüfen
Solar IN
12V 1,3A
5.2 LED mit Taster
Energiedichte ist die Menge an Energie auf eine bestimmte Größe. Man kann sich zum Beispiel ansehen, wie viel Energie in einem
Kubikmeter Raum gespeichert werden kann. Ein Lithium-Ionen Akku hat eine Energiedichte von 120–210 Wh/kg (Wattstunde pro
Kilogramm). Das ist verglichen mit einem Blei Akku, der eine Energiedichte von circa 30 Wh/kg hat, relativ viel.
Der Akku Brick
Der Akku Brick hat noch einen interessanten Vorteil: Man kann ihn auf 9V oder 12V mit Hilfe des Jumpers ( das ist das kleine schwarze
Verbindungsstück) einstellen. Wenn der Akku Brick mit dem Solar Modul verbunden ist, sollte immer 12V eingestellt werden. Normalerweise ist das Brick System auf 9V ausgelegt, die im Set enthaltenen Bricks halten eine Spannung von 12V aber aus. Wenn man exakt 9V
aus dem Solar Modul erhalten möchte, so gibt es bei Brick’R’knowledge zusätzlich zwei Brick Spannungsregler (ALL-BRICK-0300 und
ALL-BRICK-0299), mit denen dies möglich ist. Aber nun zurück zum Akku Brick: Er hat eine Eingangsspannung von 8-15V und einen
Eingangsstrom bis maximal 400mA. Die Ausgangsspannung ist einstellbar auf 8,5V oder 11,5V, denn wie wir gelernt haben, liegt der
Wirkungsgrad dieses Akkus nicht bei 100%. Bei 11,5V Ausgangsspannung liegt der Ausgangsstrom bei 500mA, bei 8,5V liegt er bei
750mA. Bestimmt fällt dir bei Inbetriebnahme des Akkus sofort auf, dass die LED unterschiedlich blinkt.
Die unterschiedlichen Farben sagen dir, was der Akku gerade macht. Hier kannst du nachlesen, was die unterschiedlichen Farben bedeuten:
Die LED leuchtet nicht: inaktiv, standby oder entladen
Die LED leuchtet grün: aktiv im Entlademodus
Die LED blinkt grün/orange: aktiv im Entlademodus, fast entladen
Die LED blinkt orange: aktiv im Entlademodus, entladen, kurz vor Abschaltung
Die LED blinkt rot: Fehler (Überlast, Kurzschluss, Entladen, Überspannung)
Die LED leuchtet orange: Lademodus
Die LED leuchtet grün, Tendenz zu orange: Leerlaufmodus, Abschaltung nach ca. 0,5 bis 3 Minuten
Bei unserem nächsten Versuchsaufbau wird ein Taster in den Stromkreis eingebracht. Er hat die Funktion, nur dann einen Stromuss zu
ermöglichen, wenn er betätigt, bzw. gedrückt gehalten wird. Der Taster ist das einfachste fest verbaute Element in einer elektrischen
Schaltung. Er ndet z.B. auch zum Einschalten des Innenlichts in einem Kühlschrank in derselben Art und Weise Verwendung wie in der
hier vorgestellten Schaltung.
Solar IN
12V 1,3A
5.3 Zwei LEDs
In dieser Schaltung wird es noch ein bisschen heller: Jetzt schließen wir zwei Highpower LEDs hintereinander an. Um die Schaltung ein
bisschen zu verlängern, verbinden wir sie durch eine Gerade. Dieser Brick ist lediglich eine Leitung und leitet den Strom von einem zum
nächsten Brick.
Solar IN
12V 1,3A
1819
Page 11

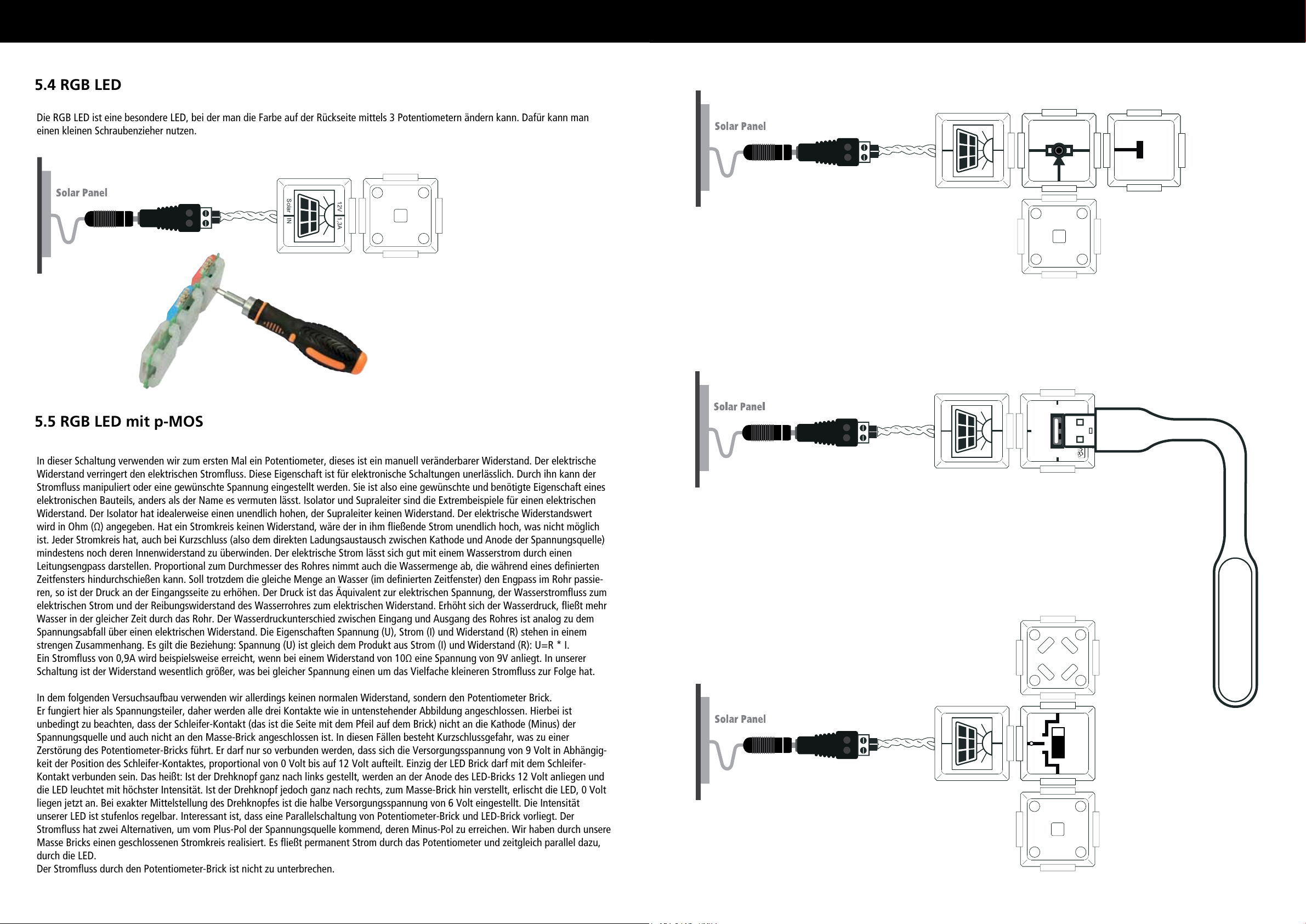

5.4 RGB LED
5.5 RGB LED mit p-MOS
Die RGB LED ist eine besondere LED, bei der man die Farbe auf der Rückseite mittels 3 Potentiometern ändern kann. Dafür kann man einen kleinen Schraubenzieher nutzen.
In dieser Schaltung verwenden wir zum ersten Mal ein Potentiometer, dieses ist ein manuell veränderbarer Widerstand. Der elektrische Widerstand verringert den elektrischen Stromuss. Diese Eigenschaft ist für elektronische Schaltungen unerlässlich. Durch ihn kann der Stromuss manipuliert oder eine gewünschte Spannung eingestellt werden. Sie ist also eine gewünschte und benötigte Eigenschaft eines elektronischen Bauteils, anders als der Name es vermuten lässt. Isolator und Supraleiter sind die Extrembeispiele für einen elektrischen Widerstand. Der Isolator hat idealerweise einen unendlich hohen, der Supraleiter keinen Widerstand. Der elektrische Widerstandswert wird in Ohm (Ω) angegeben. Hat ein Stromkreis keinen Widerstand, wäre der in ihm ießende Strom unendlich hoch, was nicht möglich ist. Jeder Stromkreis hat, auch bei Kurzschluss (also dem direkten Ladungsaustausch zwischen Kathode und Anode der Spannungsquelle) mindestens noch deren Innenwiderstand zu überwinden. Der elektrische Strom lässt sich gut mit einem Wasserstrom durch einen Leitungsengpass darstellen. Proportional zum Durchmesser des Rohres nimmt auch die Wassermenge ab, die während eines denierten Zeitfensters hindurchschießen kann. Soll trotzdem die gleiche Menge an Wasser (im denierten Zeitfenster) den Engpass im Rohr passie-ren, so ist der Druck an der Eingangsseite zu erhöhen. Der Druck ist das Äquivalent zur elektrischen Spannung, der Wasserstromuss zum elektrischen Strom und der Reibungswiderstand des Wasserrohres zum elektrischen Widerstand. Erhöht sich der Wasserdruck, ießt mehr Wasser in der gleicher Zeit durch das Rohr. Der Wasserdruckunterschied zwischen Eingang und Ausgang des Rohres ist analog zu dem Spannungsabfall über einen elektrischen Widerstand. Die Eigenschaften Spannung (U), Strom (I) und Widerstand (R) stehen in einem strengen Zusammenhang. Es gilt die Beziehung: Spannung (U) ist gleich dem Produkt aus Strom (I) und Widerstand (R): U=R * I.Ein Stromuss von 0,9A wird beispielsweise erreicht, wenn bei einem Widerstand von 10Ω eine Spannung von 9V anliegt. In unserer Schaltung ist der Widerstand wesentlich größer, was bei gleicher Spannung einen um das Vielfache kleineren Stromuss zur Folge hat.
In dem folgenden Versuchsaufbau verwenden wir allerdings keinen normalen Widerstand, sondern den Potentiometer Brick.Er fungiert hier als Spannungsteiler, daher werden alle drei Kontakte wie in untenstehender Abbildung angeschlossen. Hierbei ist unbedingt zu beachten, dass der Schleifer-Kontakt (das ist die Seite mit dem Pfeil auf dem Brick) nicht an die Kathode (Minus) der Spannungsquelle und auch nicht an den Masse-Brick angeschlossen ist. In diesen Fällen besteht Kurzschlussgefahr, was zu einerZerstörung des Potentiometer-Bricks führt. Er darf nur so verbunden werden, dass sich die Versorgungsspannung von 9 Volt in Abhängig-keit der Position des Schleifer-Kontaktes, proportional von 0 Volt bis auf 12 Volt aufteilt. Einzig der LED Brick darf mit dem Schleifer-Kontakt verbunden sein. Das heißt: Ist der Drehknopf ganz nach links gestellt, werden an der Anode des LED-Bricks 12 Volt anliegen und die LED leuchtet mit höchster Intensität. Ist der Drehknopf jedoch ganz nach rechts, zum Masse-Brick hin verstellt, erlischt die LED, 0 Volt liegen jetzt an. Bei exakter Mittelstellung des Drehknopfes ist die halbe Versorgungsspannung von 6 Volt eingestellt. Die Intensität unserer LED ist stufenlos regelbar. Interessant ist, dass eine Parallelschaltung von Potentiometer-Brick und LED-Brick vorliegt. Der Stromuss hat zwei Alternativen, um vom Plus-Pol der Spannungsquelle kommend, deren Minus-Pol zu erreichen. Wir haben durch unsere Masse Bricks einen geschlossenen Stromkreis realisiert. Es ießt permanent Strom durch das Potentiometer und zeitgleich parallel dazu, durch die LED.Der Stromuss durch den Potentiometer-Brick ist nicht zu unterbrechen.
Solar IN
12V1,3A
Solar IN
12V 1,3A
10kΩ
5.6 Flexible LED Lampe
Wenn man einen Gegenstand, zum Beispiel ein Schmuckstück oder eine kleine Statue, von oben beleuchten möchte, ist die Highpower
LED natürlich nicht sehr praktisch. Dafür können wir aber die exible LED Lampe nutzen! Jetzt kommen wir aber noch zu einem besonders
spannenden Brick: Dem USB Ladebrick. Er hat eine Eingangsspannung von 9-24 Volt und gibt konstant 5 Volt am USB Port aus. Dies ist
möglich durch einen in dem Brick verbauten Spannungsregler. Somit kann man die LED Lampe einfach in den Port stecken und so
hinbiegen, wie man möchte.
Solar IN
12V 1,3A
9-24V
OUT 2A max
USB Charger
2021
5.7 Der Umschalter
Eine weitere Möglichkeit einen Stromkreis zu schalten, ist ein Umschalter. Hier wird der Stromuss, wie bei einer Weiche
im Zugverkehr, entweder auf einen Stromzweig oder auf einen anderen gebracht, aber nie auf beide gleichzeitig. Unser
Umschalter hat zusätzlich eine Mittelstellung, bei der an keinem Stromzweig eine Spannung anliegt. Ist der Umschalter
nach oben gestellt, leuchtet die Highpower LED, zeigt er nach unten, leuchtet die RGB LED.
Solar IN
12V 1,3A
Page 12
6. Jetzt kommt Bewegung ins Spiel

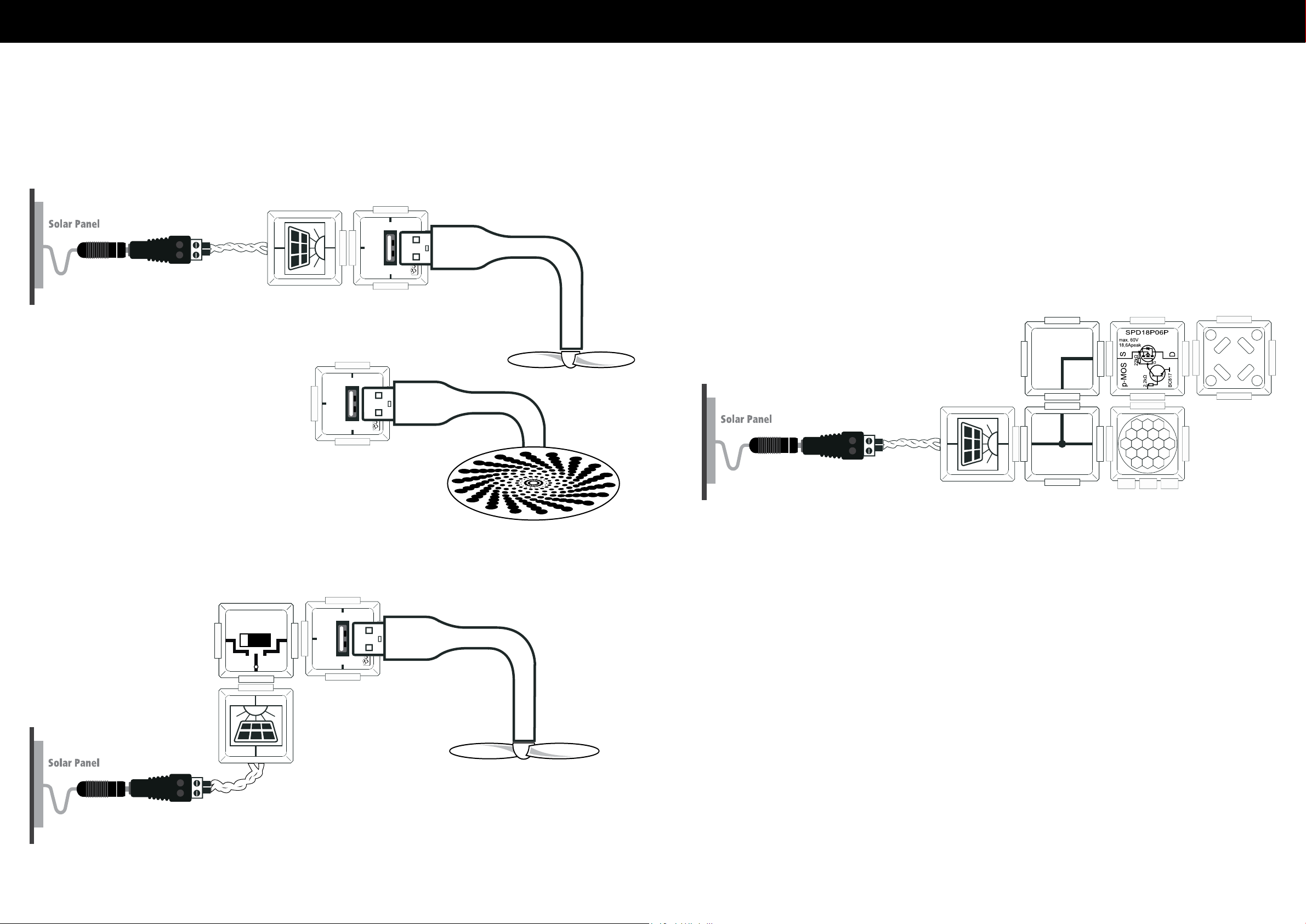

6.1 Der Ventilator

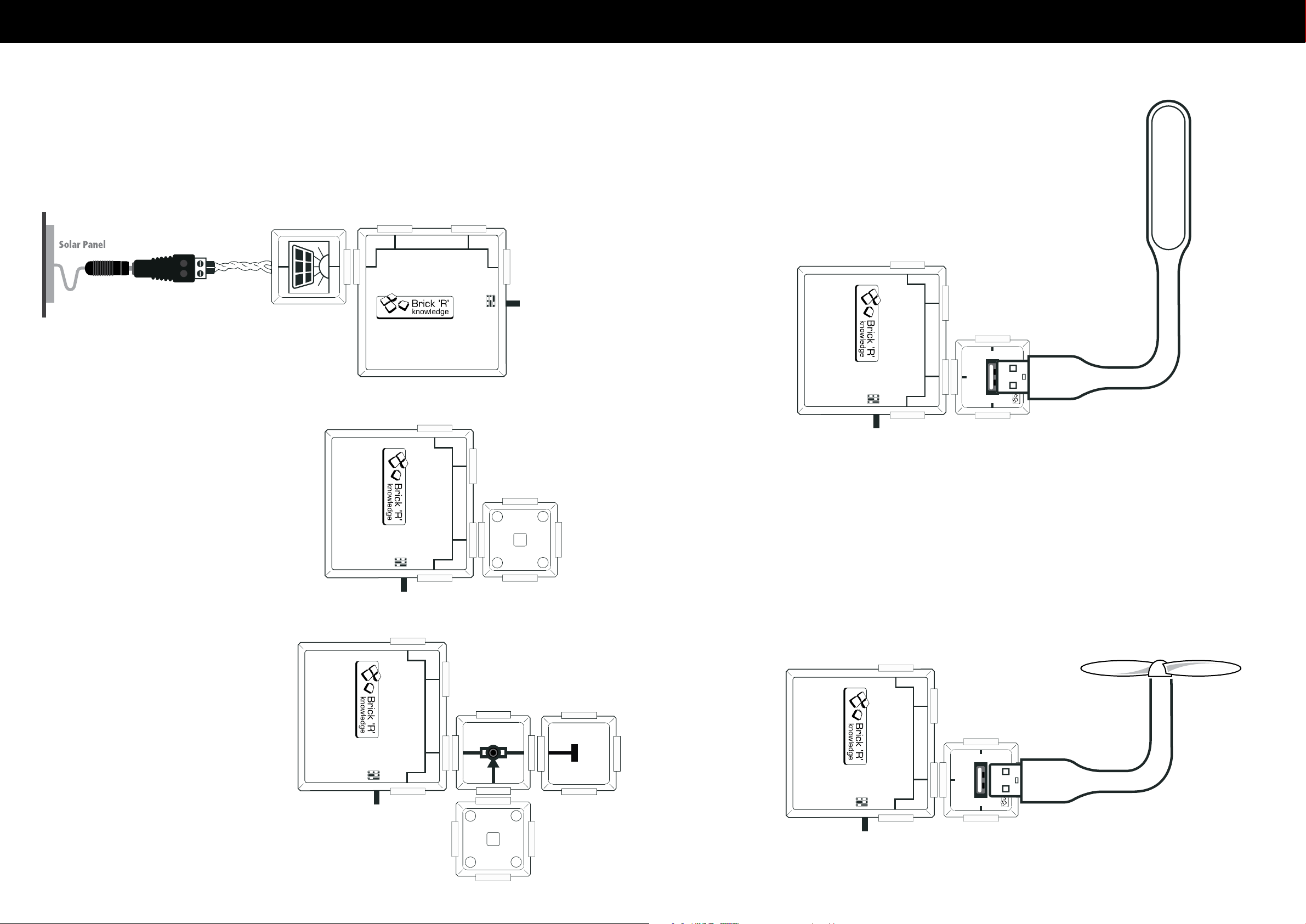

Der Ventilator kann, ebenso wie die Lampe, einfach in den USB Port gesteckt werden .
Der Propeller dreht sich dann konstant.
Solar IN
Wenn man die Räder des Ventilators abnimmt,
kann man den kleinen Motor aber auch für andere
Dinge nutzen. Zum Beispiel für ein Hypnose Rad,
das man aus Pappe basteln und mit einem Stift
bemalen kann.
12V 1,3A
9-24V
9-24V
USB Charger
OUT 2A max
USB Charger
OUT 2A max
6.3 Der Bewegungsmelder
Jetzt werden wir eine LED Lampe - wie durch Magie- mit einer Bewegung zum Leuchten bringen. Dafür brauchen wir einen neuen Brick:
den Bewegungsmelder. Er hat drei Drehknöpfe an der Seite: Sensitivity (Empndlichkeit ), Duration (Dauer) und Light (Licht).
Die Legende ndest du auch auf der Rückseite des Bricks, hier aber nochmal genauer erklärt: Wenn du den Regler für Empndlichkeit mit
einem Schraubenzieher gegen den Uhrzeiger drehst, wird er weniger empndlich, wenn er den Anschlag im Uhrzeigersinn erreicht, ist er
am empndlichsten.
Beim nächsten Regler, wird die Zeit, in der der Bewegungsmelder aktiviert ist, gegen den Uhrzeigersinn kürzer. Wenn er den Anschlag im
Uhrzeigersinn erreicht hat, leuchtet die LED in unserer unten stehenden Schaltung also am längsten. Light, der dritte Regler, bestimmt, ob
der Bewegungsmelder beispielsweise nur bei Dunkelheit aktiviert werden soll (Anschlag gegen den Uhrzeigersinn) oder auch am Tag,
wenn es hell ist (Anschlag im Uhrzeigersinn). Das Signal, das der Bewegungsmelder ausgibt, ist relativ schwach, deshalb brauchen wir
hier den p-MOS Transistor, um das Signal zu verstärken bzw. überhaupt zu schalten. Dieser muss unbedingt richtig herum angeschlossen
werden!
Solar IN
12V 1,3A
6.2 Ventilator mit Umschalter
In der Praxis ist es natürlich praktisch, wenn der Ventilator nicht immer an ist.
Deshalb kann man ihn bei dieser Schaltung mit dem Umschalter ein- und ausschalten.
9-24V
OUT 2A max
USB Charger
12V 1,3A
Solar IN
2223
Page 13
7. Es wird laut!
7.1 Summer

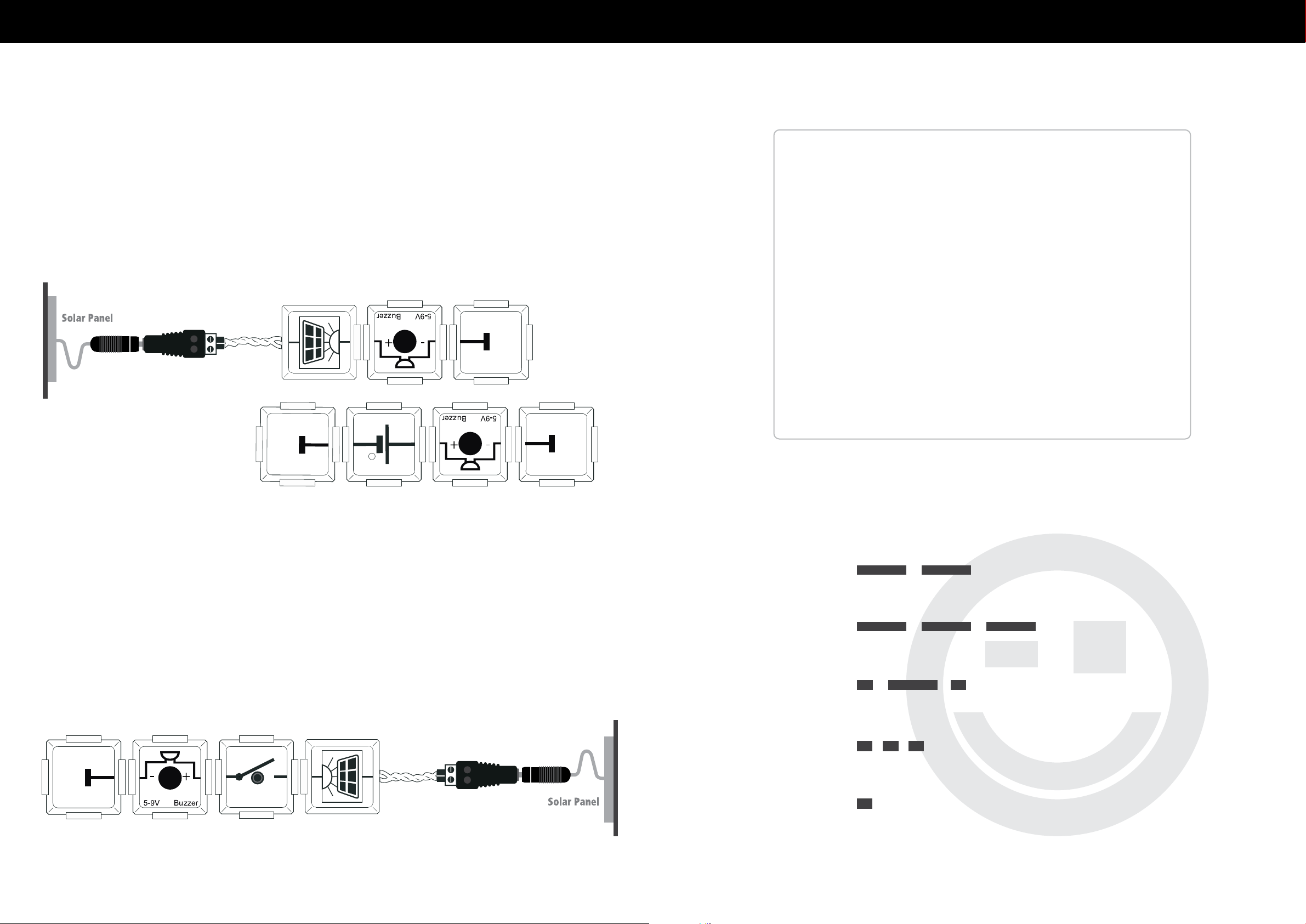

An dieser Stelle folgt ein Beispiel für einen Stromkreis mit Masse Brick. Die erste Abbildung zeigt den nalen Aufbau der Schaltung, die
zweite stellt den eigentlichen Lauf der Masseleitung durch die Bricks dar.
Die Masse-Bricks schließen den Stromkreis, auch wenn sie links und/oder rechts neben den mittleren Bricks scheinbar ins Leere gehen.
Die Masse-Bricks gewährleisten die Verbindung zwischen den Enden.
Merke: Das Massesymbol spart bei der professionellen Anwendung in der Technik beim Zeichnen der Schaltung Zeit und trägt auch zur
besseren Übersicht bei komplexen Schaltplänen bei. In der unten stehenden Skizze haben wir statt dem Solar Brick und dem Solar Panel
ein Beispiel mit 9V Batterie Brick gewählt. Hier sieht man, dass die Masse Bricks sowohl rechts, als auch links die Enden der Schaltung
bilden.
Solar IN
12V 1,3A
9V
polyfuse
0,5A
Zeichen - Morsecode
A · —
B — · · ·
C — · — ·
D — · ·
E ·
F · · — ·
G — — ·
H · · · ·
I · ·
J · — — —
K — · —
L · — · ·
M — —
N — ·
O — — —
P · — — ·
Q — — · —
R · — ·
Ein Buzzer ist ein akustischer Signalgeber mit geringer Bandbreite, anders als ein Lautsprecher. Da die hier verwendete Quelle eine
Betriebsspannung von 12V bereitstellt, kann der Buzzer richtig gepolt sehr laut werden. Untenstehende Abbildung zeigt die korrekte
Anordnung der Bricks. Wenn der Taster geschlossen wird, ertönt ein lautes, helles Piepsen. Diese Schaltung eignet sich daher gut zum
Morsen.
Hierbei übermitteln schnelle Abfolgen von kurzen und langen Tönen und Pausen Buchstaben oder Zahlen. Das bekannteste Signal ist das
"SOS" ("...---...": Drei mal kurz, drei mal lang, drei mal kurz) es steht für englisch "Save our Souls" (Rettet unsere Seelen) und wird in der
Seefahrt als Notsignal verwendet.
Das Morsealphabet wurde von Samuel Morse im frühen 19. Jahrhundert entwickelt und machte es, den damaligen technischen
Bedingungen angepasst, möglich, mit geringem Aufwand Informationen über weite Strecken per Funk zu übertragen - das Telegraeren
entstand. Durch die Einfachheit der Codierung kann das Morsealphabet auch optisch z.B. durch kurze Lichtsignale mit einem Scheinwerfer
übertragen werden. Heute ist der Morsecode als Betriebsart CW bei Amateurfunkern sehr beliebt, über eine der SDR Stationen unter
http:/www.websdr.org kann man per Web im Kurzwellenbereich mithören (Z.B. University of Twente).
M
O
R
S
12V 1,3A
Solar IN
E
2425
Page 14
8. Ein bunter Mix
OUT 2A max
OUT 2A max

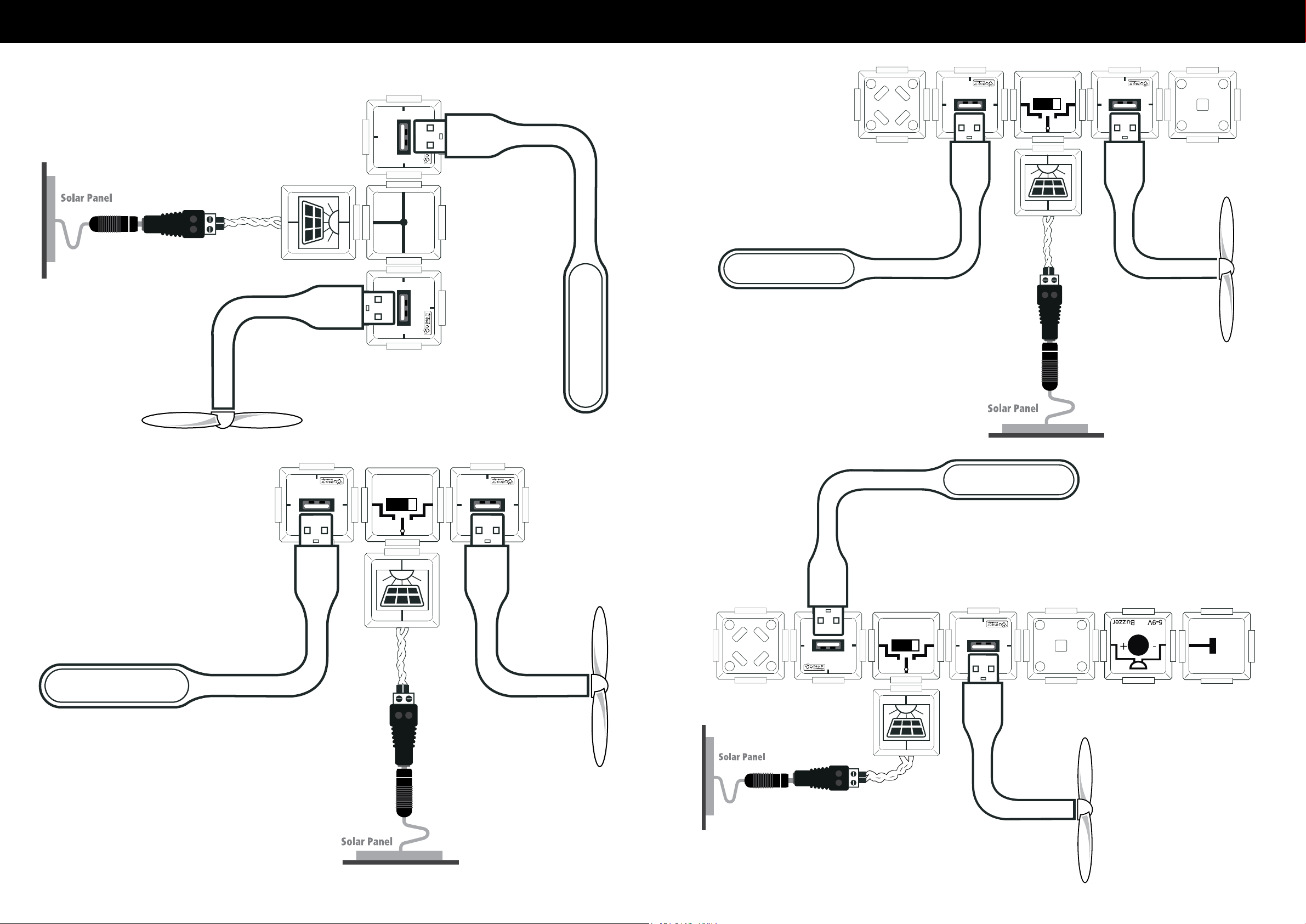

8.1 Ventilator und exible LED
Solar IN
12V 1,3A
9-24V
OUT 2A max
USB Charger
9-24V
OUT 2A max
USB Charger
8.3 Mehr Licht
8.4 Licht, Ton oder Bewegung
9-24V
USB Charger
12V 1,3A
Solar IN
9-24V
USB Charger
8.2 Licht oder Bewegung
9-24V
OUT 2A max
USB Charger
12V 1,3A
Solar IN
9-24V
OUT 2A max
USB Charger
USB Charger
9-24V
OUT 2A max
OUT 2A max
USB Charger
9-24V
12V 1,3A
Solar IN
2627
Page 15
9. Wie speichert man Energie?
9.1 Akku auaden
Um den Akku Brick auaden zu können, kannst du den Solar Brick zur Hilfe nehmen. Diesen steckst du einfach an den Akku Brick an und
wartest einige Zeit, bis er aufgeladen ist. Nun kann es losgehen und du kannst experimentieren, was das Zeug hält. Solange der Akku
Brick mit dem Solar Panel verbunden ist, muss er mit Hilfe des Jumpers auf 12V eingestellt sein.
Solar IN
12V 1,3A
Vload 8-15V max. 40mA
Vin/VoutVin/Vout
Accumulator 16Wh
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
Mode
9V
OFF
12V
9.2 Akku und LED
9.4 Leselicht in der Nacht
Wenn du gerade mal wieder ein spannendes Buch liest, das du gar nicht mehr aus der Hand
legen möchtest, ist dieses Experiment perfekt für dich geeignet: baue dir ein Leselicht, mit
dem du nachts heimlich unter der Bettdecke lesen kannst. Hierfür benötigst du den Akku
Brick, den USB Brick und die exible LED Lampe. Viel Spaß beim Lesen - und nicht erwischen
lassen!
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
Accumulator 16Wh
Vload 8-15V max. 40mA
Vin/VoutVin/Vout
Mode
OFF
12V
9V
9-24V
OUT 2A max
USB Charger
Die einfachste Art, sich eine kleine Taschenlampe
zu bauen, ist folgende: Stecke einfach den
Highpower LED Brick an den aufgeladenen Akku
Brick und schon kannst du diese Kombination im
Dunkeln als Taschenlampe verwenden - und
behältst immer den Durchblick. Da der Akku Brick
hier nicht mehr mit dem Solar Panel verbunden
ist, steckst du den Jumper auf 9V.
9.3 Helligkeit verändern
Wenn Du die Helligkeit deiner Taschenlampe
verändern willst, um beispielsweise bei starker
Dunkelheit besser sehen zu können, so ist das
auch ganz einfach umsetzbar: hierzu benötigst du
zusätzlich noch ein Potentiometer. Mit diesem
Brick kannst du nun, je nach Lichtverhältnissen,
deine Taschenlampe heller oder auch weniger hell
leuchten lassen.
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
Mode
OFF
12V
9V
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
Accumulator 16Wh
Vin/VoutVin/Vout
Mode
OFF
12V
9V
Accumulator 16Wh
Vload 8-15V max. 40mA
Vin/VoutVin/Vout
Vload 8-15V max. 40mA
9.5 Tragbarer Ventilator
Kennst du das auch? An heißen Tagen im Sommer würde man viel dafür geben, einen eigenen Ventilator im Rucksack zu haben. Diesen
könnte man dann auspacken, wenn es mal wieder zu warm wird. Mit unserem Solar Set ist das jetzt kein Problem mehr: du musst nur den
USB-Ladebrick an den Akku Brick anstecken und den Ventilator in den USB Port stecken. Schon hast du dir deinen eigenen tragbaren
Ventilator gebaut. Um deinen Ventilator handlich herumzutragen, kann man den USB Brick auch einfach Richtung Akku Brick klappen und
den Ventilator etwas umbiegen. Jetzt musst du nur noch den Akku Brick in der Hand halten. Aber Vorsicht: Deine Mitschüler wollen den
Ventilator bestimmt auch mal testen....
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
Accumulator 16Wh
Vload 8-15V max. 40mA
Vin/VoutVin/Vout
Mode
OFF
12V
9V
9-24V
OUT 2A max
USB Charger
2829
Page 16

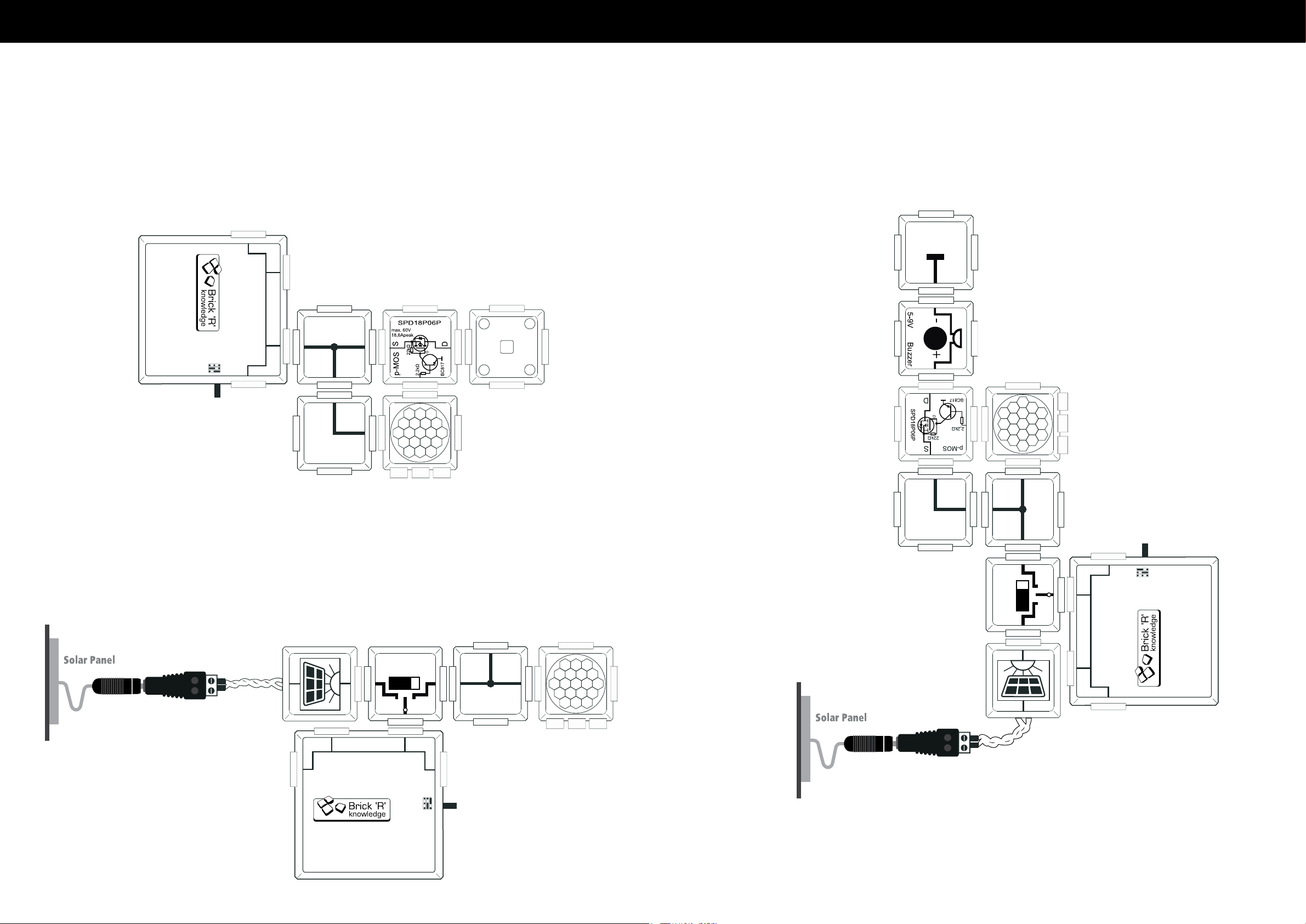

9.6 Nachtlicht mit Bewegungsmelder
9.8 Am Tag laden - in der Nacht eine Alarmanlage
Du liegst schon im Bett, das Licht ist aus und du merkst, dass du noch etwas vergessen hast? Ab jetzt musst du nicht mehr im Dunkeln
durch dein Zimmer gehen, der Bewegungsmelder erkennt es, wenn du aufstehst und schon leuchtet die helle Highpower LED.
Wenn du diesen nun neben deiner Zimmertür anbringst, wird er “Alarm” schlagen und die LED beginnt zu leuchten, sobald jemand
durch die Tür kommt. Für dieses Experiment benötigst Du den Akku Brick, den Eck Brick, die T-Kreuzung, den p-MOS Transistor, den
Bewegungsmelder und die Highpower LED.
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
Accumulator 16Wh
Vload 8-15V max. 40mA
Vin/VoutVin/Vout
Mode
OFF
12V
9V
Möchtest du deine wertvollsten Sachen auch nachts vor Dieben schützen? Dann kannst du das ganz einfach in die Tat umsetzen: mit
einer selbstgebauten Brick-Alarmanlage, die jeden unerwünschten Gast in deinem Zimmer sofort durch einen lauten Ton in die Flucht
schlägt. Das Prinzip ist wie in der vorherigen Schaltung: Am Tag lädt sich der Akku auf, wenn der Schalter nach links gestellt ist, in der
Nacht aktivierst du die Alarmanlage, indem du den Umschalter nach rechts schiebst.
9.7 Am Tag laden - in der Nacht leuchten
Baue dir eine Lampe, die tagsüber geladen wird und nachts leuchtet, damit du in deinem Zimmer im Dunkeln nicht erst nach dem
Lichtschalter suchen musst. Hierfür benötigst Du neben dem Akku Brick den Solar Brick, den Umschalter, den Eck Brick und die
T-Kreuzung, den p-MOS Transistor, den Bewegungsmelder und die Highpower LED. So hast Du eine efziente Energiequelle, die trotzdem
Strom spart. Am Tag legst du den Schalter des Umschalter nach links, so wird der Akku geladen. Am Abend kippst du den Schalter nach
rechts, nun ist dein Nachtlicht aktiv.
Solar IN
12V 1,3A
Vload 8-15V max. 40mA
Vin/VoutVin/Vout
Accumulator 16Wh
Mode
9V
OFF
12V
12V 1,3A
Solar IN
9V
OFF
Vin/VoutVin/Vout
Vload 8-15V max. 40mA
Accumulator 16Wh
Mode
12V
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
3031
Page 17
10. 10 Meter weiter

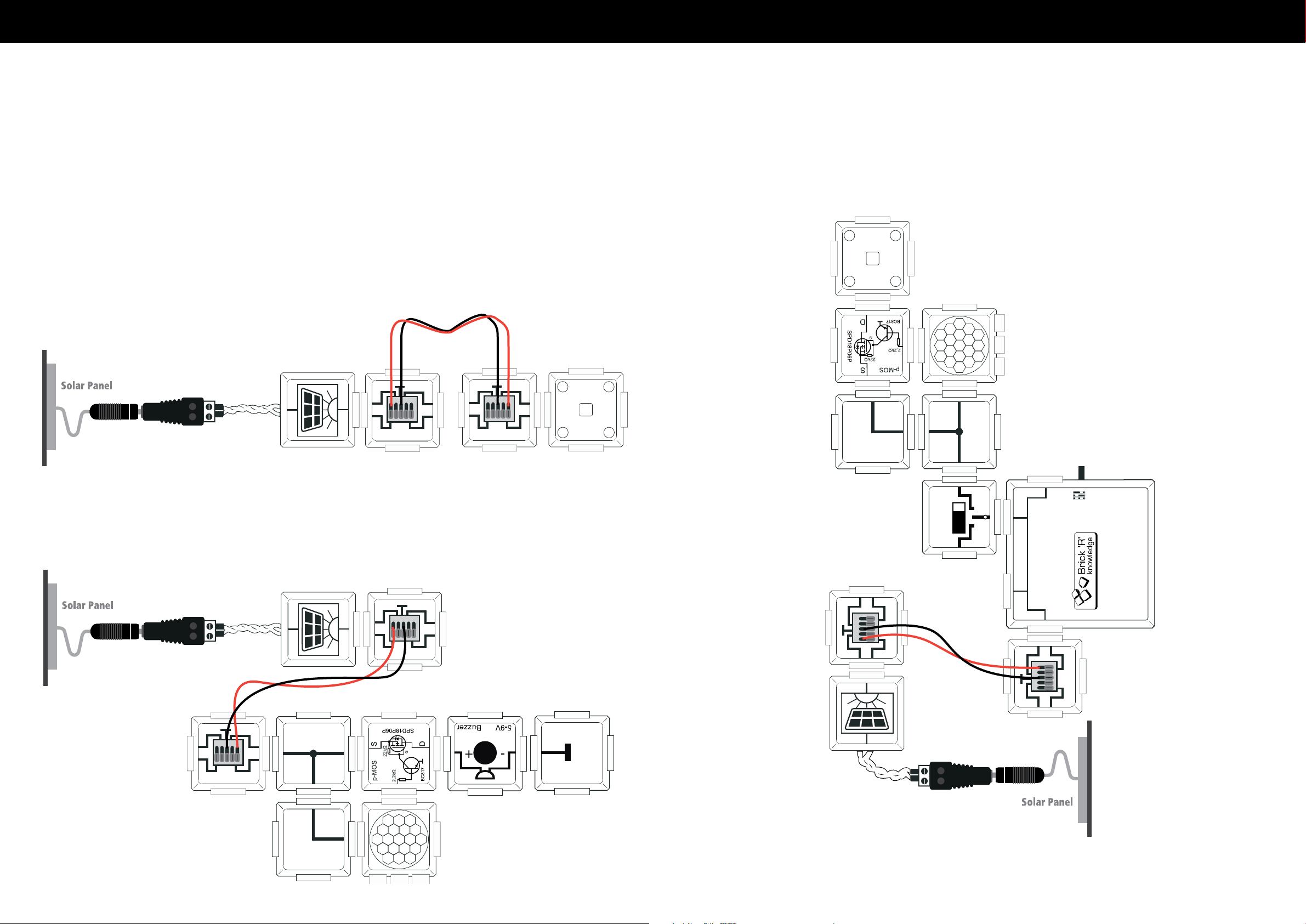

10.1 Verlängerung mit Klemmen
Selbst die schönste Schaltung bringt nichts, wenn sie zu weit vom Solar Panel aufgebaut werden muss. Genau deshalb kommen wir jetzt
zur Lösung dieses Problems: 5-polige Klemmen und Klingeldraht! Zuerst nimmst du dir ein Ende des Klingeldrahts und zwirbelst ihn ein
bisschen auf, sodass das rote und das schwarze Ende des Drahtes für circa 2-5 cm getrennt sind. Nun kommen wir zur 5pol Klemme:
Sie hat 5 Kontakte. Wenn man oben auf die 5pol Klemme drückt, öffnet sich im Inneren eine Verbindung, lässt man sie wieder los, wird
die Verbindung geschlossen. Wenn ein Draht mit einem der Kontakte verbunden wird, ermöglicht dies eine Strom leitende Verbindung.
So: Nun nimmst du das schwarze Drahtende, drückst die Taster der 5pol Klemme (mit einem Finger oder einem Gegenstand) nach unten
und steckst den Draht in den mittleren Kontakt der Klemme (er ist mit einem Masse Symbol gekennzeichnet) bis zum Anschlag hinein.
Wenn du jetzt die Taster loslässt, kannst du vorsichtig am Draht ziehen, um zu sehen, ob er fest verbunden ist. Wenn du den 5pol Brick
wie in der abgebildeten Schaltung rechts vom Solar Brick anschließen möchtest, machst du das gleiche nun mit dem roten Drahtende und
nimmst einen der beiden linken Kontakte dafür. Das heißt: Die Seite, in die du roten Draht hineinsteckst, entscheidet darüber, welcher der
beiden gegenüberliegenden Brick Stecker ein Signal bekommt. Nun brauchen wir noch eine zweite 5pol Klemme, diese ist der Signalempfänger. Das Prinzip ist das gleiche: schwarzes Drahtende in den mittleren Kontakt auf Masse, rotes Kabelende in einen der äußeren
Kontakte.
Solar IN
12V 1,3A
10.3 Verlängert: Am Tag laden - in der Nacht leuchten
Natürlich kannst du auch Schaltung 9.7 mit den 5pol Klemmen und dem Klingeldraht realisieren. Probiere einfach verschiedene Varianten
aus und baue dir deine eigene Lieblingsschaltung!
10.2 Verlängerte Alarmanlage
Jetzt können wir gleich einmal ausprobieren, ob man auch eine Alarmanlage 10 Meter weiter genauso betreiben kann. Jetzt kannst du
auch Orte überwachen, die sich weiter weg im Schatten oder in einem dunklen Raum benden.
Solar IN
12V 1,3A
12V 1,3A
Solar IN
9V
OFF
Vin/VoutVin/Vout
Vload 8-15V max. 40mA
Accumulator 16Wh
Mode
12V
12V = 11,5V max. 500mA
9V = 8,5V max.750mA
3233

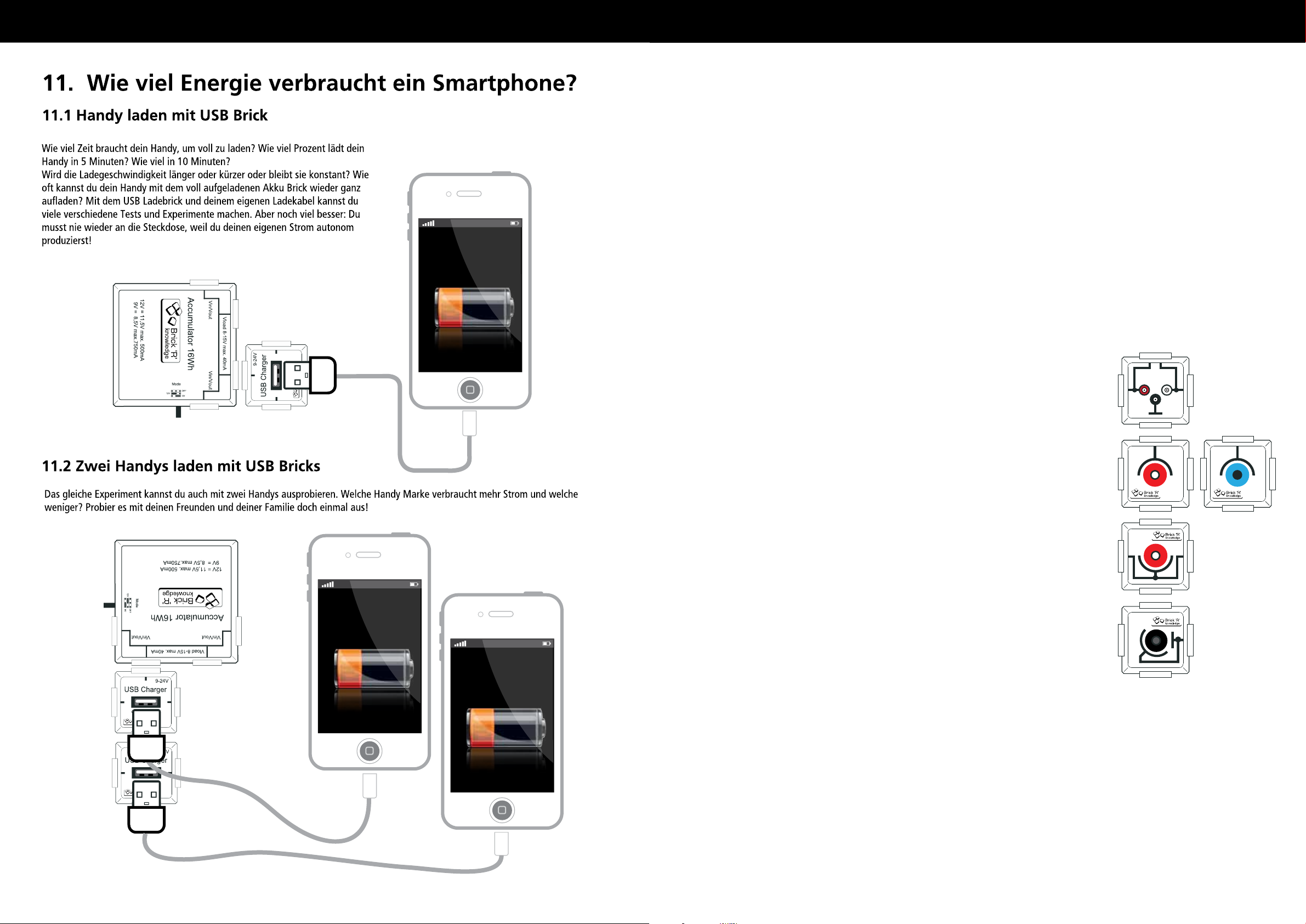

Page 18
12. Die Reise geht weiter
12.1 Messen und verstehen
Alle Experimente mit dem Solar Set haben euch gezeigt, wie ihr im täglichen Leben einfach die Sonnenenergie nutzen könnt. Sonnenenergie
ist eine wichtige Alternative, um auch in der Zukunft ohne Kernenergie oder Kohlekraftwerk eine sichere Stromversorgung für das tägliche
Leben abzusichern. Wir haben gelernt, die Sonnenenergie in elektrische Energie umzuwandeln, Lampen zum Leuchten zu bringen, Lüfter zu
betreiben oder auch einfach nur zu speichern, um dann, wenn keine Sonne scheint auch weiter elektrische Geräte zu betreiben.
Was passiert aber nun bei all unseren Experimenten? Mit unserem Erweiterungsset an Messbricks könnt ihr in allen Schaltungen einfach die
unterschiedlichen ießenden Ströme und die anliegenden Spannungen messen. Ihr werdet lernen, die auch in den angeführten Experimenten teilweise beschriebenen Kennzahlen der Solarzellen und des Akku-Bricks zu bestimmen. Ebenfalls könnt ihr einfach den Unterschied
des vom Solar Modul abgegebenen Stroms ermitteln, ob bei direkter Sonneneinstrahlung oder bei bewölktem Himmel.
Was braucht ihr dazu:
1.
Das Brick’R’knowledge Measuring Adapter Set (ALL-BRICK-0463) bestehend aus:
• Einem ALLNET Brick'R'knowledge Messadapter 3 x 2mm Buchse
ALL-BRICK-0447
• Zwei ALLNET Brick'R'knowledge Messadapter 4mm Endpoint (Rot und Blau)
ALL-BRICK-0448 und ALL-BRICK-0478
• Einem ALLNET Brick'R'knowledge Messadapter 4mm Inline Rot
ALL-BRICK-0450
• Einem ALLNET Brick'R'knowledge Messadapter 4mm Closed End GND Schwarz
ALL-BRICK-0453
Das Set ermöglicht es, mit Standardmessgeräten in Brick'R'knowledge-Schaltungen Spannung, Stromstärke und andere Messgrößen
einfach zu ermitteln.
2. Ein Digital Multimeter (fragt eure Freunde, Eltern oder Lehrer, oft könnt ihr euch eines ausborgen). Im Internet ndet ihr auch
genügend preiswerte Geräte und Anleitungen im Umgang mit einem Multimeter. Gern könnt ihr auch einen unserer Kurse belegen,
in denen ihr auch den Umgang mit einem Multimeter lernen könnt. Schaut einfach mal vorbei unter www.maker-store.de/shop.
3435
Page 19
Im Reiter „Community“ ndest du all unsere Social Media Präsenzen und bleibst immer Up-to-date!
Social Media
Ebenfalls im Reiter „Community“ kannst du sehen, wo es überall schon Brick Mitglieder gibt, wo wir gerade sind oder mit welchem Wahrzeichen die Bricks schon fotograert wurden. Hier kannst du uns auch dein Brick Bild zusenden und wirst es bald auf der Weltkarte nden!
Weltweit

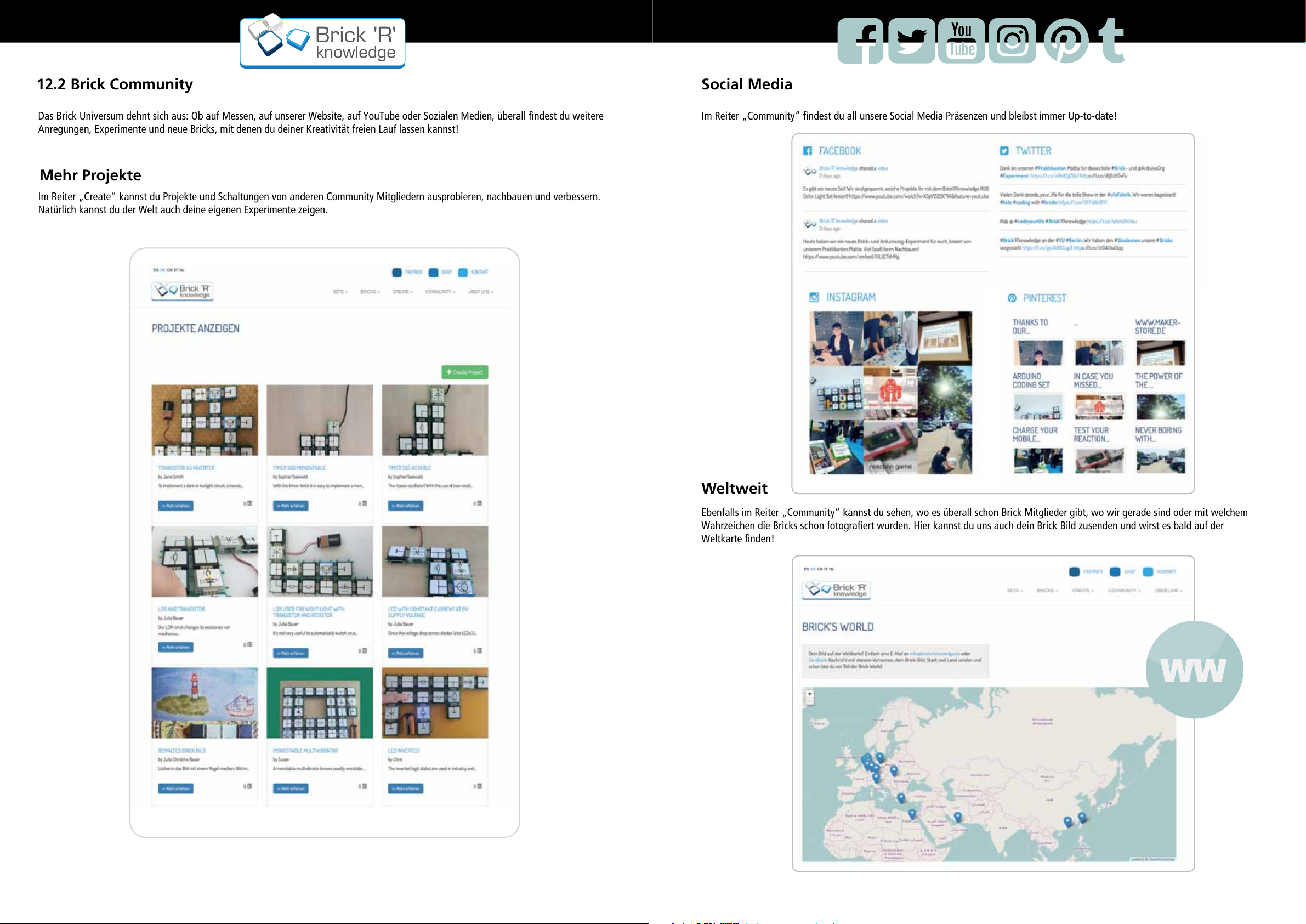

12.2 Brick Community
Das Brick Universum dehnt sich aus: Ob auf Messen, auf unserer Website, auf YouTube oder Sozialen Medien, überall ndest du weitere Anregungen, Experimente und neue Bricks, mit denen du deiner Kreativität freien Lauf lassen kannst!
Im Reiter „Create“ kannst du Projekte und Schaltungen von anderen Community Mitgliedern ausprobieren, nachbauen und verbessern. Natürlich kannst du der Welt auch deine eigenen Experimente zeigen.
Mehr Projekte
3637
Page 20

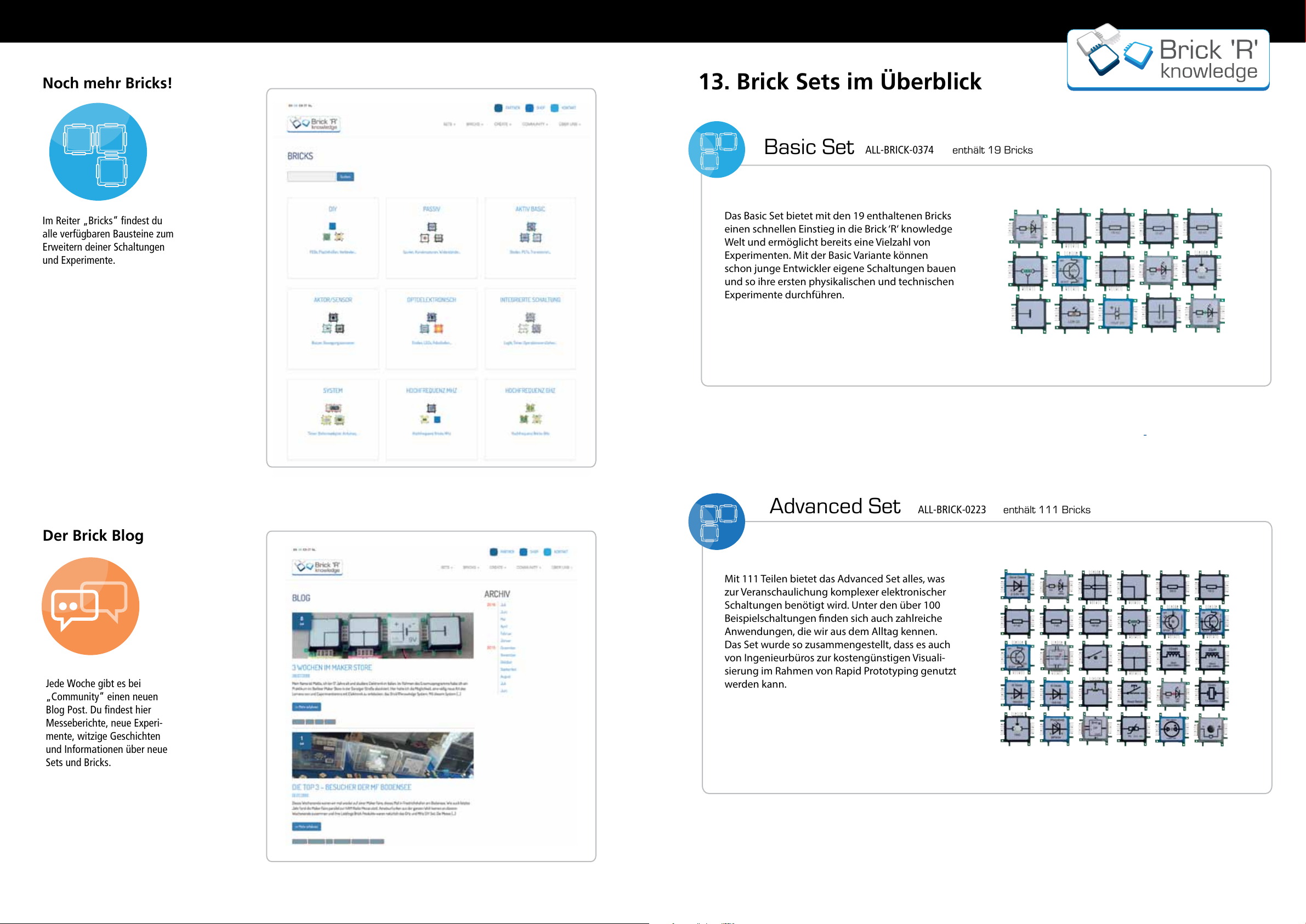

13. Brick Sets im Überblick
ALL-BRICK-0374
ALL-BRICK-0223
Basic Set
enthält 19 Bricks
-
Advanced Set
enthält 111 Bricks
Das Basic Set bietet mit den 19 enthaltenen Bricks einen schnellen Einstieg in die Brick ‘R‘ knowledge Welt und ermöglicht bereits eine Vielzahl von Experimenten. Mit der Basic Variante können schon junge Entwickler eigene Schaltungen bauen und so ihre ersten physikalischen und technischen Experimente durchführen.
Mit 111 Teilen bietet das Advanced Set alles, was zur Veranschaulichung komplexer elektronischer Schaltungen benötigt wird. Unter den über 100 Beispielschaltungen nden sich auch zahlreiche Anwendungen, die wir aus dem Alltag kennen.Das Set wurde so zusammengestellt, dass es auch von Ingenieurbüros zur kostengünstigen Visuali-sierung im Rahmen von Rapid Prototyping genutzt werden kann.
Im Reiter „Bricks“ ndest du alle verfügbaren Bausteine zum Erweitern deiner Schaltungen und Experimente.
Noch mehr Bricks!
Jede Woche gibt es bei „Community“ einen neuen Blog Post. Du ndest hier Messeberichte, neue Experi-mente, witzige Geschichten und Informationen über neue Sets und Bricks.
Der Brick Blog
3839
Page 21

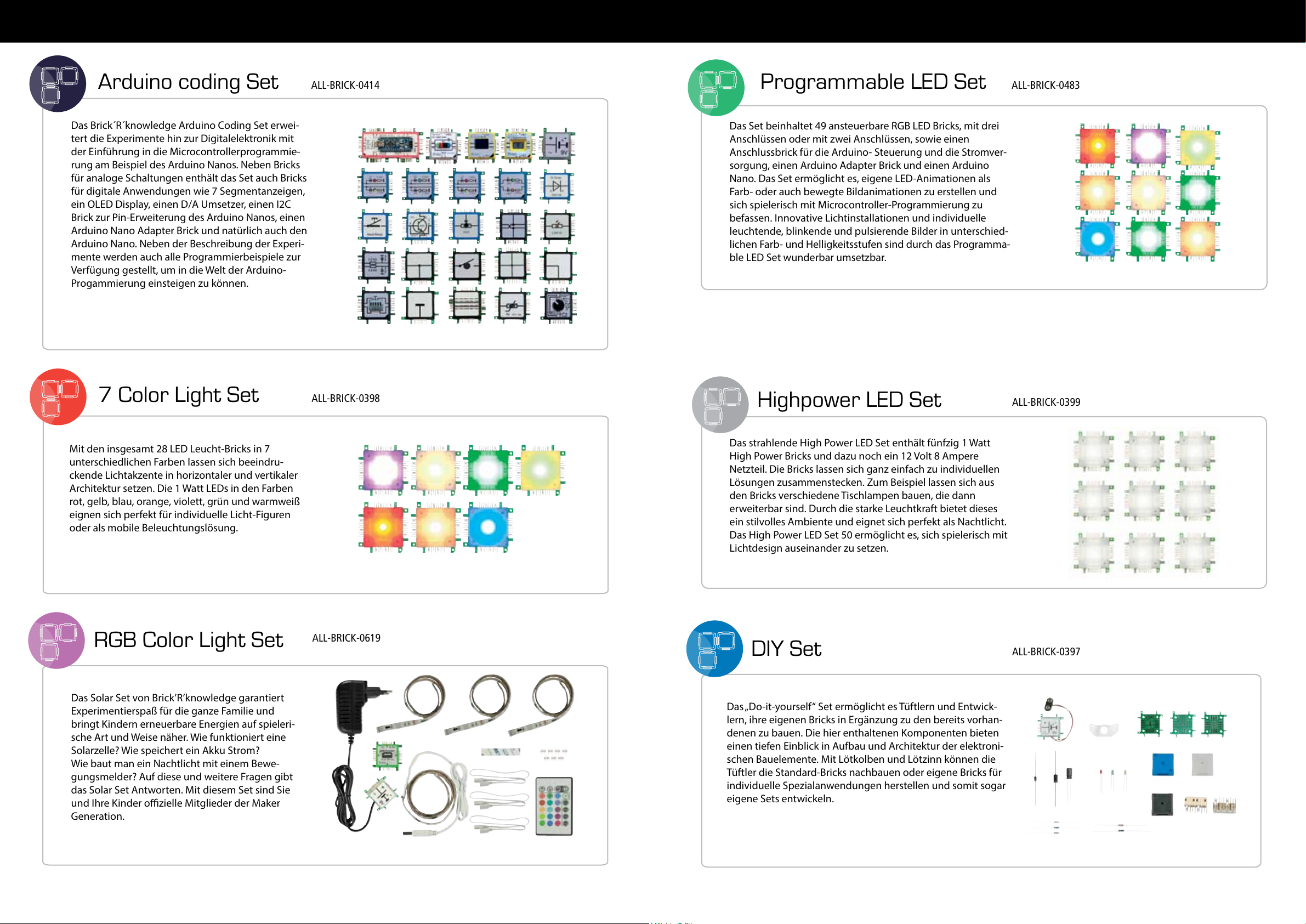

ALL-BRICK-0414
Das Brick´R´knowledge Arduino Coding Set erwei-tert die Experimente hin zur Digitalelektronik mit der Einführung in die Microcontrollerprogrammie-rung am Beispiel des Arduino Nanos. Neben Bricks für analoge Schaltungen enthält das Set auch Bricks für digitale Anwendungen wie 7 Segmentanzeigen, ein OLED Display, einen D/A Umsetzer, einen I2C Brick zur Pin-Erweiterung des Arduino Nanos, einen Arduino Nano Adapter Brick und natürlich auch den Arduino Nano. Neben der Beschreibung der Experi-mente werden auch alle Programmierbeispiele zur Verfügung gestellt, um in die Welt der Arduino-Progammierung einsteigen zu können.
Arduino coding Set
ALL-BRICK-0398
Mit den insgesamt 28 LED Leucht-Bricks in 7 unterschiedlichen Farben lassen sich beeindru-ckende Lichtakzente in horizontaler und vertikaler Architektur setzen. Die 1 Watt LEDs in den Farben rot, gelb, blau, orange, violett, grün und warmweiß eignen sich perfekt für individuelle Licht-Figuren oder als mobile Beleuchtungslösung.
7 Color Light Set
Das Solar Set von Brick’R’knowledge garantiert Experimentierspaß für die ganze Familie und bringt Kindern erneuerbare Energien auf spieleri-sche Art und Weise näher. Wie funktioniert eine Solarzelle? Wie speichert ein Akku Strom?Wie baut man ein Nachtlicht mit einem Bewe-gungsmelder? Auf diese und weitere Fragen gibt das Solar Set Antworten. Mit diesem Set sind Sie und Ihre Kinder ozielle Mitglieder der Maker Generation.
RGB Color Light Set
ALL-BRICK-0619
Programmable LED SetALL-BRICK-0483
Das Set beinhaltet 49 ansteuerbare RGB LED Bricks, mit drei Anschlüssen oder mit zwei Anschlüssen, sowie einen Anschlussbrick für die Arduino- Steuerung und die Stromver-sorgung, einen Arduino Adapter Brick und einen Arduino Nano. Das Set ermöglicht es, eigene LED-Animationen als Farb- oder auch bewegte Bildanimationen zu erstellen und sich spielerisch mit Microcontroller-Programmierung zu befassen. Innovative Lichtinstallationen und individuelle leuchtende, blinkende und pulsierende Bilder in unterschied-lichen Farb- und Helligkeitsstufen sind durch das Programma-ble LED Set wunderbar umsetzbar.
ALL-BRICK-0399
Highpower LED Set
Das strahlende High Power LED Set enthält fünfzig 1 Watt High Power Bricks und dazu noch ein 12 Volt 8 Ampere Netzteil. Die Bricks lassen sich ganz einfach zu individuellen Lösungen zusammenstecken. Zum Beispiel lassen sich aus den Bricks verschiedene Tischlampen bauen, die dann erweiterbar sind. Durch die starke Leuchtkraft bietet dieses ein stilvolles Ambiente und eignet sich perfekt als Nachtlicht. Das High Power LED Set 50 ermöglicht es, sich spielerisch mit Lichtdesign auseinander zu setzen.
ALL-BRICK-0397
Das „Do-it-yourself“ Set ermöglicht es Tüftlern und Entwick-lern, ihre eigenen Bricks in Ergänzung zu den bereits vorhan-denen zu bauen. Die hier enthaltenen Komponenten bieten einen tiefen Einblick in Aufbau und Architektur der elektroni-schen Bauelemente. Mit Lötkolben und Lötzinn können die Tüftler die Standard-Bricks nachbauen oder eigene Bricks für individuelle Spezialanwendungen herstellen und somit sogar eigene Sets entwickeln.
DIY Set
4041
Page 22

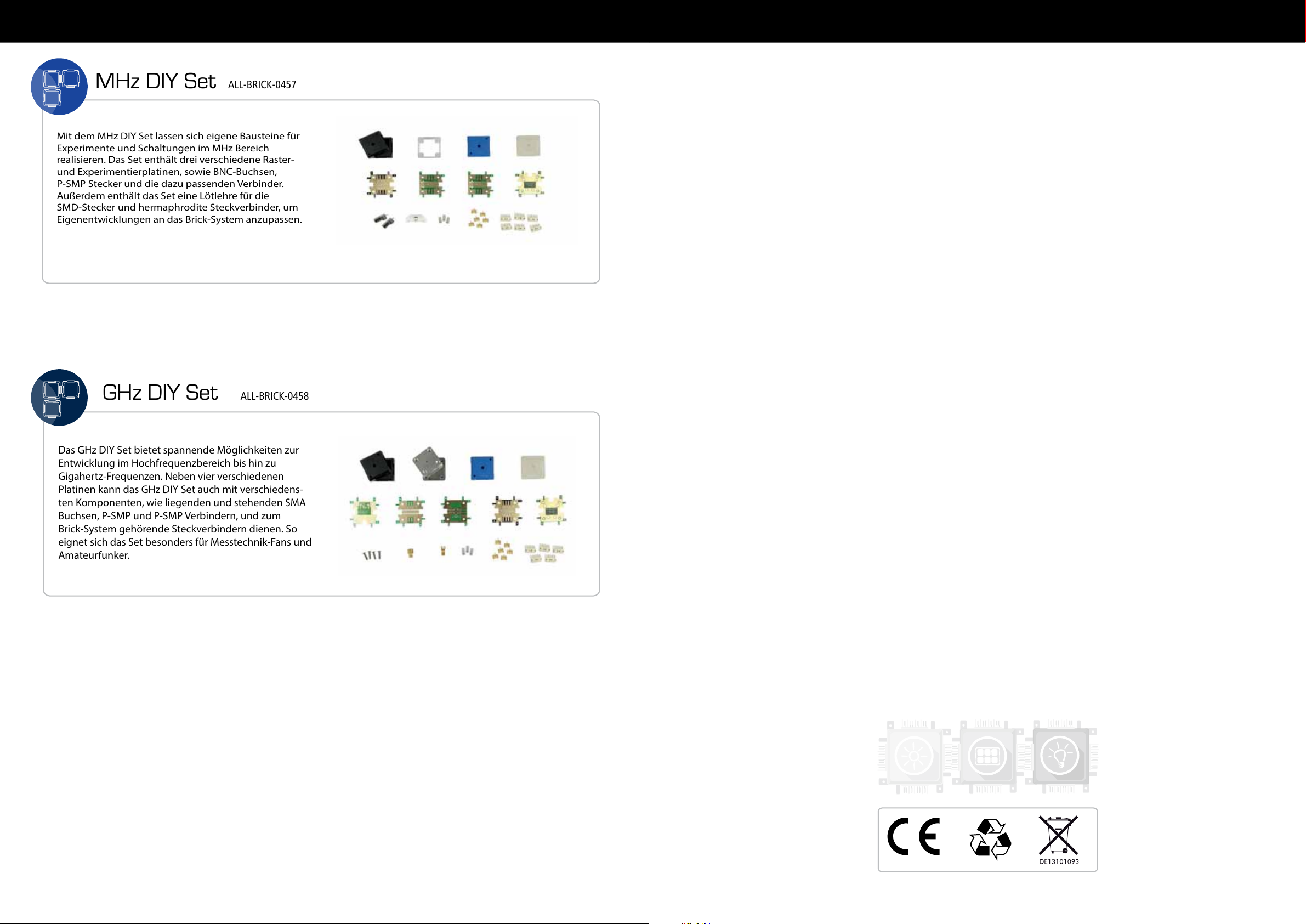

Mit dem MHz DIY Set lassen sich eigene Bausteine für Experimente und Schaltungen im MHz Bereich realisieren. Das Set enthält drei verschiedene Raster- und Experimentierplatinen, sowie BNC-Buchsen, P-SMP Stecker und die dazu passenden Verbinder. Außerdem enthält das Set eine Lötlehre für die SMD-Stecker und hermaphrodite Steckverbinder, um Eigenentwicklungen an das Brick-System anzupassen.
MHz DIY SetALL-BRICK-0457
Das GHz DIY Set bietet spannende Möglichkeiten zur Entwicklung im Hochfrequenzbereich bis hin zu Gigahertz-Frequenzen. Neben vier verschiedenen Platinen kann das GHz DIY Set auch mit verschiedens-ten Komponenten, wie liegenden und stehenden SMA Buchsen, P-SMP und P-SMP Verbindern, und zum Brick-System gehörende Steckverbindern dienen. So eignet sich das Set besonders für Messtechnik-Fans und Amateurfunker.
GHz DIY Set
ALL-BRICK-0458
4243
Page 23
ALLNET GmbHMaistrasse 2D-82110 Germering
Tel.: +49 89 894 222-22Fax.:+49 89 894 222-33
Maker Store & Maker SpaceDanziger Str. 22 D-10435 Berlin
