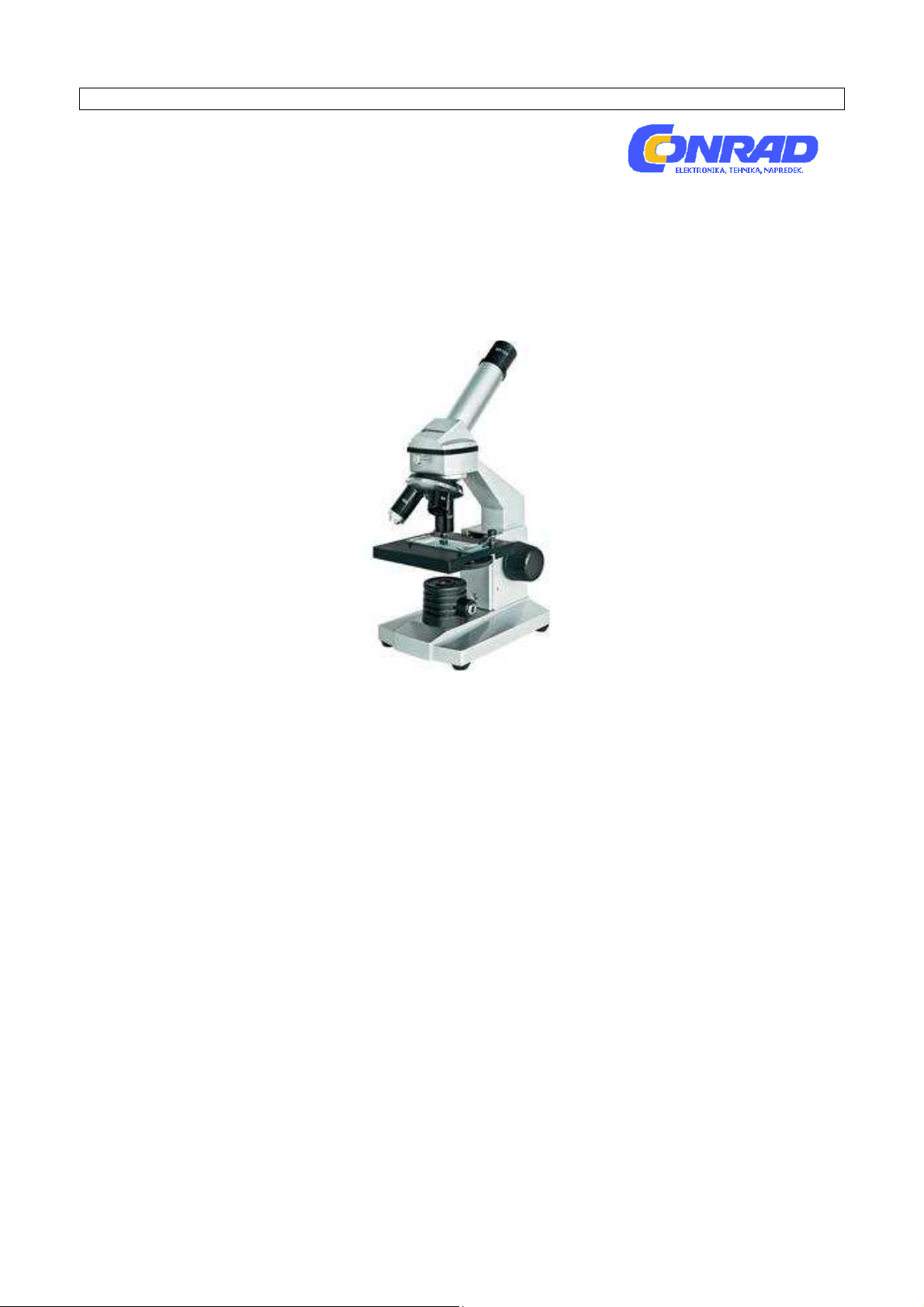

MIKROSKOP V KOMPLETU 40X-1024X, USB, BRESSER OPTIKA 8855001
Št. izdelka: 825709
1
2
Nevarnost za vašega otroka!
Za delo s to napravo bodo pogosto uporabljeni pripomočki z ostrimi robovi. Zaradi tega
hranite to napravo ter dele opreme in pripomočke izven dosega otrok. Obstaja nevarnost
poškodb!
Ta naprava vsebuje elektronske dele, ki obratujejo preko vira toka (napajalnik in / ali baterije).
Otrok pri ravnanju z napravo ne pustite brez nadzora! Uporaba lahko sledi samo tako, kot je
opisano v navodilu, drugače obstaja nevarnost električnega udarca!
Otroci naj napravo uporabljajo samo pod nadzorom odraslih. Embalažo hranite izven dosega otrok!
Obstaja nevarnost zadušitve!
Dobavljene kemikalije in tekočine ne sodijo v otroške roke! Kemikalij ne pijte! Po uporabi roke
temeljito umijte pod tekočo vodo. Pri kontaktu z očmi ali usti le-te sperite z vodo. Pri težavah
poiščite zdravnika in mu pokažite snov.
Nevarnost požara / eksplozije!
Naprave ne izpostavite visokim temperaturam. Uporabite samo dobavljen napajalnik ali
priporočene baterije. Z napravo in baterijami ne naredite kratkega stika in jih ne vrzite v
ogenj! S prekomerno vročino in nepravilno uporabo so lahko sproženi kratki stiki, požari
in celo eksplozije!
Nevarnost materialnih škod!
Naprave ne razstavite! V primeru okvare se obrnite na vašega prodajalca. Le-ta bo
vzpostavil stik s servisnim centrom in lahko eventualno napravo pošlje na popravilo.
Naprave ne izpostavite temperaturam nad 60oC!
Napotki za čiščenje
Pred čiščenjem odstranite napravo z vira toka (potegnite vtič iz vtičnice ali odstranite
baterije)!
Zunanjost naprave očistite s suho krpo. Ne uporabite čistilne tekočine, da preprečite škode na
elektroniki.
Leče (okularje in / ali objektive) očistite samo s priloženo krpo za leče ali z drugo mehko krpo. Z
krpo ne drgnite premočno, da preprečite praske na lečah.
Za odstranitev močnejše umazanije navlažite krpo s čistilno tekočino za očala in s tem obrišite leče
z majhnim pritiskom.
Napravo zaščitite pred prahom in vlago! Pri daljši ne uporabi naprave odstranite baterije iz naprave.
3
Odstranitev
Embalažne materiale sortno odstranite. Informacije za pravilno odstranitev prejmete pri
komunalnem podjetju za odstranitev.
Električnih naprav ne vrzite med gospodinjske odpadke!
Ustrezno z evropsko smernico 2002 / 96 / EG o starih električnih in elektronskih napravah in
njenega prenosa v nacionalno pravo, je potrebno izrabljene električne naprave ločeno zbirati in jih
dovesti ponovni uporabi na okolju prijazen način.
Izpraznjene stare baterije in akumulatorje morate odstraniti v zbirne zabojnike za baterije in
akumulatorje. Informacije za odstranitev starih naprav ali baterij, ki bodo narejene bo 1.6.2006,
prejmete pri komunalnem podjetju za odstranitev.
Mikroskop je sestavljen iz teh delov
1 16x WF okular
2 10x WF okular
3 Barlow leča
4 Mikr okular
5 Oporniki okularja
6 Mikroskopska glava
7 Naravnalni vijak
8 Revolver objektiva
9 Objektiv
10 Sponka
11 Mikroskopska miza
12 LED osvetlitev (prepuščena svetloba)
13 Mikroskopska noga
14 Priključek za napajanje
15 Kolo za nastavitev ostrine
16 Micro Okular / programska oprema
17 10 nosilcev objektov, 10 krovnih stekelc in 5 preparatov v škatli
18 Preparati
19 Trafo z vtičem in električnim kablom
20 Pripomočki za prepariranje
Kje mikroskopiram?
Preden sestavite mikroskop pazite na to, da je miza, omarica ali na kar jo želite postaviti, stabilna in
se ne maje.
Poleg tega potrebujete tok za luč mikroskopa (220-230V).
4
Kako uporabljam električno LED osvetlitev?
Za osvetlitev potrebujete trafo (napajalnik) z vtičem in električnim kablom (slika 1, pozicija 20).
Naprej majhni vtič na električnem kablu vtaknite v električni priključek na zadnji strani mikroskopa
(slika 1, pozicija 14). Nato velik vtič vtaknite v vtičnico.
Mikroskop je opremljen z moderno LED osvetlitvijo (svetilna dioda), ki od spodaj osvetli preparat.
(Kar želite opazovati pod mikroskopom, se imenuje objekt ali preparat.)
Kako pravilno nastavim mikroskop?
Najprej odvijte vijak (slika 1, pozicija 7) in obrnite mikroskopsko glavo (slika 1, pozicija 6) v
udobno pozicijo opazovanja.
Vsako opazovanje se začne z najmanjšo povečavo.
Mikroskopsko mizico (slika 1, pozicija 11) najprej namestite na najnižjo pozicijo. Nato obrnite
revolver objektiva (slika 1, pozicija 8) tako daleč, da zaskoči na najnižji povečavi (objektiv 4x).
Napotek:
Preden menjate nastavitev objektiva, vedno najprej mikroskopsko mizico (slika 1, pozicija 11)
namestite na najnižjo pozicijo. S tem lahko preprečite eventualne poškodbe!
Sedaj vstavite okular 10x (slika 1, pozicija 1) v Barlow lečo (slika 1,
pozicija 3). Pazite na to, da je Barlow leča popolnoma nameščena v
opornikih okularja (slika 1, pozicija 5) in ni potegnjena ven (slika 2).
5
Kako opazujem preparat?
Po tem, ko ste mikroskop sestavili in nastavili z ustrezno osvetlitvijo, veljajo sledeča načela:
Pričnite s preprostim opazovanjem pri najmanjši povečavi. Tako lažje dobite objekt na sredino in
nastavite ostrino slike (zbiranje v fokus).
Večja kot je povečava, tem več svetlobe potrebujete za dobro kvaliteto slike.
Sedaj položite preparat (slika 1, pozicija 19) direktno pod objektiv na
mikroskopsko mizico (slika 3). Objekt za opazovanje naj pri tem leži točno
nad osvetlitvijo (slika 1, pozicija 12).
V naslednjem koraku poglejte skozi okular (slika 1, pozicija 1) in previdno vrtite kolo za nastavitev
ostrine (slika 1, pozicija 15), dokler slika ni ostro prikazana.
Sedaj lahko nastavite večjo povečavo tako, da počasi vlečete Barlow lečo (slika 1, pozicija 3) iz
opornikov okularja (slika 1, pozicija 3). Ko boste Barlow lečo skoraj popolnoma potegnili ven, je
lahko povečava nastavljena na skoraj dvojno velikost.
Če želite še večje povečave, vstavite okular 16x (slika 1, pozicija 1) in obrnite revolver objektiva
(slika 1, pozicija 8) na večje nastavitve (10x ali 40x).
Pomemben napotek:
Pri vsakem preparatu največja povečava ni tudi istočasno najboljša!
Upoštevajte:
Pri spremenjeni nastavitvi povečave (menjava okularja ali objektiva, potegnitev Barlow leče ven) je
potrebno ostrino slike na kolesu za nastavitev ostrine (slika 1, pozicija 15) na novo nastaviti. Pri tem
bodite zelo previdni. Če boste mikroskopsko mizico prehitro premaknili navzgor, se lahko objektiv
in nosilci objektiva dotaknejo in poškodujejo!
Veliko majhnih živih bitij vode, deli rastlin in najbolj fini živalski sestavni deli so že po naravi
prozorni. Druge je potrebno najprej ustrezno pripraviti (preparirati).
6
Kako naredim tanke reze preparatov?
Otroci naj to izvedejo samo pod nadzorom staršev ali drugih odraslih.
Kot že povedano bodo z objekta narejeni kar se le da tanki rezi. Za pridobitev najboljših rezultatov
potrebujemo nekaj voska ali parafina. Najbolje je, da vzamete sve
plamenom na kratko segrejete. Sedaj objekt večkrat potopite v tekoč vosek. Nato počakajte, da se
vosek strdi. Z napravo za tanke reze (slika 1, pozicija 19) ali nožem / skalpelom sedaj odrežite
najbolj fine dele z objekta, ki je »oblečen« v vosek. Te delce nato položite na stekleni nosilec
objekta in ga pokrijte z krovnim stekelcem.
Kako naredim lasten preparat?
Vzemite objekt, ki ga želite opazovati in ga položite na steklen nosilec objekta. Nato s pipeto (slika
1, pozicija 19) dajte kapljico destilirane vode na objekt (slika 7). Sedaj namestite krovno stekelce
pravokotno na rob vodne kaplje tako, da voda teče vzdolž roba krovnega stekelca. Nato krovno
stekelce počasi spustite na vodno kapljo (slika 8).
čo. Vosek dajte v lonec, da ga nad
Napotek:
Dobavljeno sredstvo »Gum Media« (slika 1, pozicija 18) služi za izdelavo trajnih preparatov.
Dodajte tega namesto destilirane vode. Če torej želite, da objekt za stalno ostane na nosilcih objekta
uporabite »Gum Media«.
Kako vstavim mikr okular?
Napotek:
Mikr okular deluje samo brez dobavljene Barlow leče! Nastavitev povečave bo z uporabo Mikr
okularja spremenjena in jo je potrebno z kolesom na nastavitev ostrine na novo nastaviti.
Najprej odstranite Barlow lečo (slika 4, pozicija 3) s trenutno uporabljenim okularjem iz opornikov
okularja (slika 4) in namesto tega v opornike okularja (slika 5) vstavite Mikr okular (slika 5,
pozicija 4).
7
Kako inštaliram programsko opremo?
1. Dobavljen CD-ROM vstavite v CD / DVD pogon. Instalacijski meni se samodejno odpre.
meni ne odpre, odprite »moj računalnik« in izberite vaš CD / DVD pogon. Tam z dvojnim
klikom zaženite datoteko »setup.exe«.
2. Pojavi se izbira, v kateri lahko izberete vaš jezik. To potrdite s klikom na »OK«.
3. Pri »Willkommen« kliknite na »Weiter>«.
4. V naslednjem oknu boste vprašani po »Zielverzeichnis« (ciljna mapa). To potrdite z »Weiter>«.
5. Sedaj se pojavi okno s statusom nastavitve, ki vas obvešča o tekočih operacijah s stolpci. Ta
postopek lahko traja nekaj minut.
6. Pojavi se okno »Installation fertigstellen«. Kliknite na »Fertigstellen«.
Kako deluje inštalacija za MikrOkular?
Med instalacijo programske opreme Photomizer SE bo primeren gonilnik naprave za vaš operacijski
sistem samodejno instaliran. Za to ni potrebno izvesti nadaljnjih ročnih prilagoditev.
V nekaterih primerih se lahko zgodi, da računalnik naprave ne prepozna. Praviloma nato zadošča,
če gonilk (z CD-ja) še enkrat na novo instalirate. Če to ne prinese želenega uspeha, preberite
sledeče poglavje za odpravo napak.
Če se
8
Odprava problemov: ra
1. Ta okoliščina se posamezno pojavi pri določenih OEM verzijah sistema Windows Vista in XP!
Ni prisotna napaka naprave! V večini primerov reši ta problem posodobitev USB gonilnika
hišnega ali prenosnega računalnika!
2. Če s posodobitvijo gonilnika ne more biti dosežena primerna rešitev, lahko greste po sledečih
korakih. (Proizvajalec za to ne prevzema odgovornosti!).
Zbrišite tako imenovane navidezne naprave! To naprave, ki trenutno niso priključene na
računalniku. Ozadje: sistem Windows naredi za vsako novo USB napravo (npr. USB ključ) na
različnih USB vhodih vsakokrat nov vnos v sistemske nastavitve. Pri vsakem zagonu nato Windows
išče tudi to napravo. To zakasni zaznavo nove USB naprave ter zagon operacijskega sistema
Windows in je odgovorno za ne zaznavo na USB vhodu!
Zaradi tega lahko prikličete vaše okolje sistema in odstranite neuporabljene naprave. Za to kliknite
z desno miškino tipko na »moj računalnik (v Windows Vista: COMPUTER) in odprite točko
»lastnosti«. Nato kliknite v oknu (slika 6) na »dodatno« in nato na »spremenljivke okolja«. Sedaj v
spodnjem delu okna »spremenljivke okolja« izberite opcijo »nova« (slika 7). Pri »ime
spremeljivke« vnesite sledeče besedilo (slika 8): devmgr_show_nonpresent_devices.
Pri »vrednost« vnesite številko »1«.
Vnos potrdite z »v redu« in ponovno zaženite računalnik!
Po ponovnem zagonu preklopite v upravitelja naprav. V točki »pogled« aktivirajte »prikaži
izklopljene naprave«. Prej prikazane »navidezne naprave« bodo sedaj obarvane svetlo sivo.
Preverite različne kategorije, kot je USB, kapaciteta pomnilnika, itd. Izbrišite samo vnose za
naprave, ki jih ne uporabljate več!
čunalnik ne zazna naprave
9
Delo z MikrOkular
Predpriprava:
1. Vstavite preparat pod vaš mikroskop in ga izostrite.
2. Odstranite okular in Barlow le
okularja in tega namesto Barlow leče vstavite v opornike okularja.
3. Zaženite računalnik in priključite MikrOkular na USB vhod vašega računalnika.
Prikaz in shranitev slik z MikrOkular-ja na računalnik
1. Zaženite programsko opremo Photomizer SE.
2. Kliknite na »von Kamera impotieren«.
3. V primeru, da imate na računalniku priključenih več naprav, lahko v sledeči izbiri izberete
želeno napravo. Tukaj kliknite na SoC PC Camera« »MikrOkular«. Pri samo eni priključeni
napravi ta korak odpade.
4. Sedaj naj bi videli sliko kamere na zaslonu. Sliko na mikroskopu nastavite ostro.
5. Kliknite na »Aufnehmen«, da naredite sliko, ki jo želite shraniti. To bo nato prikazano desno v
stolpcu.
6. Izberite to sliko s preprostim klikom z miško in nato kliknite na »Bild übertragen«.
7. Zapustite snemanje slike in pridete v programsko opremo Photomizer SE.
8. Datei – Datei speichern (datoteka – shranitev datoteke).
Programska oprema Photomizer SE
Če imate vprašanja ali probleme s programsko opremo »Photomizer SE« kliknite v programu na
»?« in nato na »Hilfe öffnen« (odpri pomoč). Pri vprašanjih ali problemih lahko obiščete spletno
stran proizvajalca www.photomizer.net.
Odprava napak
Napaka Rešitev
Ni slike
Slika miglja (pri opazovanju z Mikr okularjem)
= ločljivost slike zaslona ni zadostna
Kako vzdržujem mikroskop in kako ravnam z njim?
Vaš mikroskop je optična naprava. Zaradi tega preprečite, da mikroskop pride v stik s prahom ali
vlago. Preprečite tudi prstne odtise na vseh optičnih površinah (npr. okular).
Če kljub temu pride prah ali umazanija na vaš mikroskop ali opremo, lahko le-tega odstranite
najprej z mehkim čopičem. Nato umazano mesto očistite z mehko krpo.
Po uporabi shranite mikroskop in opremo nazaj v kovček.
čo iz opornikov okularja ter zaščitni pokrov pred prahom z Mikr
• Vklopite osvetlitev
• Ostrino na novo nastavite
• Eventualno zmanjšajte ločljivost grafične
kartice
10
GARANCIJSKI LIST
Izdelek:
Kat. št.:
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali
z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje
pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim
listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si, info@conrad.si
11
Loading...
