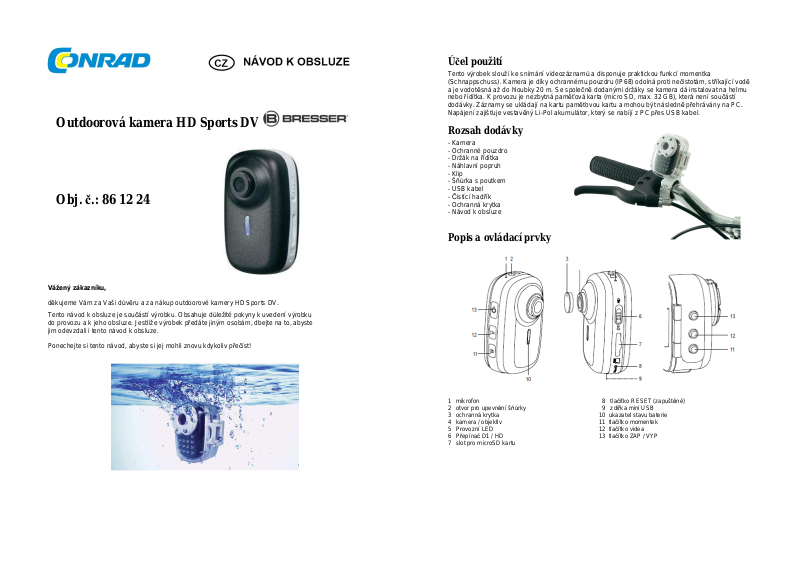

Outdoorová kamera HD Sports DV
Obj. č.: 86 12 24
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup outdoorové kamery HD Sports DV.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Tento výrobek slouží ke snímání videozáznamů a disponuje praktickou funkcí momentka
(Schnappschuss). Kamera je díky ochrannému pouzdru (IP68) odolná proti nečistotám, stříkající vodě
a je vodotěsná až do hloubky 20 m. Se společně dodanými držáky se kamera dá instalovat na helmu
nebo řídítka. K provozu je nezbytná paměťová karta (micro SD, max. 32 GB), která není součástí
dodávky. Záznamy se ukládají na kartu paměťovou kartu a mohou být následně přehrávány na PC.
Napájení zajišťuje vestavěný Li-Pol akumulátor, který se nabíjí z PC přes USB kabel.
Rozsah dodávky
- Kamera
- Ochranné pouzdro
- Držák na řídítka
- Náhlavní popruh
- Klip
- Šňůrka s poutkem
- USB kabel
- Čistící hadřík
- Ochranná krytka
- Návod k obsluze
Popis a ovládací prvky
1 mikrofon 8 tlačítko RESET (zapuštěné)
2 otvor pro upevnění šňůrky 9 zdířka mini USB
3 ochranná krytka 10 ukazatel stavu baterie
4 kamera / objektiv 11 tlačítko momentek
5 Provozní LED 12 tlačítko videa
6 Přepínač D1 / HD 13 tlačítko ZAP / VYP
7 slot pro microSD kartu
Uvedení do provozu
Vložte / odeberte SD kartu
Kamera nemůže být provozována bez vložené karty microSD. Zasuňte kartu microSD do slotu
pro microSD karty (7). Dbejte na to, aby kontakty karty ukazovaly ve směru objektivu (4) a aby karta
zacvakla. K odebrání karty strčte kartu dovnitř až na doraz, abyste ji odblokovali. Vyjměte kartu.
Nabíjení akumulátoru
1. Nabijte úplně akumulátor, dříve než kameru poprvé použijete.
2. Vložte konektor na mini USB kabelu do mini USB zdířky (9). Spojte USB zástrčku s volným USB
portem na Vašem počítači.
3. Akumulátor se začne automaticky nabíjet a ukazatel baterie (10) pomalu bliká.
4. Je-li akumulátor úplně nabitý, svítí ukazatel baterie trvale.
5. Odpojte USB kabel z kamery.
Zapnutí / Vypnutí
1. Stáhněte ochrannou fólii z objektivu kamery.
2. Stiskněte tlačítko ZAP / VYP (13), abyste kameru zapnuli.
3. Po cca 3 sekundách svítí ukazatel stavu LED (5) a tím ukazuje připravenost.
4. Použijte kameru (viz kapitola „Obsluha kamery“).
5. Stiskněte tlačítko ZAP / VYP, abyste kameru vypnuli. Ukazatel stavu baterie (10) bliká po krátkou
dobu rychle a potom zhasne.
Zadání časového razítka
Časovým razítkem stanovíte datum a dobu záznamu. K zadání časového razítka potřebujete textový
editor, jako je dodáván společně s počítačovým systémem. Časové razítko musí být zadáno jen poprvé.
1. Propojte pomocí USB kabelu Váš PC s kamerou.
2. Počítač rozezná kameru jako externí zařízení. Pokud k tomu musí být nainstalován ovladač,
sledujte pokyny Vašeho počítače.
3. Otevřete textový editor Vašeho počítače (např. notepad u Windows nebo TextEdit u Mac).
4. Vytvořte nový soubor a tento uložte na microSD kartu připojené kamery za následujících podmínek:
- název souboru „TIMESET.txt“
- formát souboru: „txt“ (textový formát, bez formátování)
- Musí ležet v adresáři root, tedy mimo pořadač „DCIM“
5. Připojte k otevřenému souboru datum a čas.
Řiďte se následujícím formátem:
-- YYYY MM DD HH MM SS (rok, měsíc, den, hodina, minuta, sekunda),
-- např. 2012 12 10 14 10 15 (10. prosinec 2012, 14:10:15 hodin)
6. Uložte a zavřete soubor.
7. Při následujícím zapnutí kamery bude časové razítko načteno a uložený soubor automaticky odstraněn.
8. Datum a čas budou při záznamu fotografií a videa udány následovně:
-- foto: např. 2012/12/10 15:30
-- video: např. 2012/12/11 14:35:10
Zůstane-li kamera v režimu StandBy na 15 sekund neaktivní, automaticky se vypne.,
aby šetřila energii. S úplně nabitými akumulátory můžete zaznamenat cca 2 hodiny videa.
Zatímco zaznamenáváte video, nemůžete kameru vypnout. Nejdříve zastavte záznam.
Obsluha kamery
Funkce momentek
1. Stiskněte tlačítko momentek (11), abyste zaznamenali fotografii. Ukazatel stavu LED blikne 1x.
2. Obraz se automaticky uloží na kartě microSD a může být později vyvolán z karty microSD.
Záznamy videa a fotografií potřebují dostatečné místo pro uložení.
Dbejte na potřebu místa pro uložení pro videa a fotografie.
- Video: 1,65 GB na 30 minut (D1); 3,4 GB na 30 minut (HD)
- Fotografie: cca. 400 kB na fotografii.
Fotografie mají koncovku „jpg“. Při plné kartě microSD bliká ukazatel stavu LED rychle.
Instalace příslušenství
Zaznamenání videa se zvukem
1. Nastavte kvalitu videa spínačem D1/HD (6). Posuňte spínač do polohy HD, aby se video
zaznamenávalo s vysokým rozlišením (1280 x 720 pixelů), nebo do polohy D1 pro normální kvalitu
(848 x 480 pixelů).
2. Stiskněte tlačítko video (12), abyste záznam začali. Ukazatel stavu LED bliká pomalu.
Video se automaticky ukládá na microSD kartu, ze které může být později přehráno.
Maximální délka záznamu činí 30 minut na jeden videozáznam.
Kamera vytváří následně automaticky nový soubor.
3. Stiskněte tlačítko video, abyste záznam zastavili. Videa mají koncovku souborů „avi“.
Při plné microSD kartě bliká LED ukazatel stavu rychle. Pořizování fotografií není během záznamu
videa možné.
Potápění:
Podle hloubky při potápění nejsou světelné podmínky vždy dostatečné.
Použijte proto potápěčskou svítilnu.
LED indikace
LED kontrolka
Stav Význam
Připojeno k počítači
Nepřipojeno k počítači
Provozní stav Svítí Kamera zapnuta
Stav baterie Pomalu bliká Akumulátor se nabíjí
Stav baterie Svítí Akumulátor je nabitý
Provozní stav Svítí Kamera zapnuta
Stav baterie Svítí a zhasne Kamera zapnuta
Provozní stav Svítí
Stav baterie Bliká rychle Akumulátor je vybitý
Stav baterie Bliká rychle a zhasne Kamera je vypnutá
Provozní stav Blikne jednou Záznam fotografie
Provozní stav Bliká pomalu Záznam videa
Provozní stav Bliká rychle Karta micro SD je plná
Obě LED Svítí Kamera musí být uvedena
a v pohotovosti
do továrního nastavení
Uložení / přehrání dat na počítač
1. Připojte kameru k Vašemu počítači.
2. Zkopírujte si Vaše fotky a videa do složky vytvořené na Vašem PC.
3. Zde si Vaše záznamy můžete prohlédnout.
Řešení problémů
Pokud kamera nereaguje na žádná zadání, stiskněte tenkým a tupým předmětem tlačítko RESET (8),
abyste kameru resetovali.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do kamery.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek extrémním vibracím
a otřesům. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých
dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro kamery.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Napájení: Vestavěný Li-Pol akumulátor, 3,7 V/DC/ 450 mAH
Čidlo: 3 megapixely CMOS
Zorný úhel: 120o
Doba trvání provozu: cca 2 hodiny (video)
Rozlišení: 1280 x 720 Pixel (HD); 848 x 480 Pixel (D1), 2048 x 1536 Pixel (Foto)
Rychlost snímání: 30 obrázků / sekunda
Formát snímků: video: AVI (MJPEG komprimace), foto: JPEG
Systémové předpoklady: Windows® XP Home, Pro SP1, SP2, SP3 (32 Bit), Windows® XP
(64 Bit), Windows Vista™ (32/64 Bit), 7 (32/64 Bit); Mac OS 10.X
Formát paměťové karty: microSD (2 GB až max. 32 GB), FAT 32 formatována
USB-Standard: USB 2.0 / 1.1
Ochrana: IP68
Potřeba paměti: 1,65 GB na 30 minut (848 x 480 Pix) 3,4 GB na 30 minut (1280 x 720 Pix)
Provozní teplota: -10 až +50 ºC, 15 – 85 % rF
Skladovací teplota: -20 až +60 ºC, 15 – 85 % rF
Rozměry (Š x V x H): 30 x 52 x 26 mm
Hmotnost: cca 24 g
Záruka
Na outdoorovou kameru Bresser poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. DO/10/2016
