Bedienungsanleitung Operating instructions Instrucciones de uso

Art.No. 96-83001

MOTION Action Camera

12 MP / Wi-Fi 1080p Full HD

Page 2

Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um

weitere Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu ﬁ nden.

Visit our website via the following QR Code or web link to ﬁ nd further information

on this product or the available translations of these instructions.

Si vous souhaitez obtenir plus d’informations concernant ce produit ou recher-

cher ce mode d’emploi en d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.

Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer in-

formatie over dit product of de beschikbare vertalingen van deze gebruiksaanwijzing.

Desidera ricevere informazioni esaustive su questo prodotto in una lingua

speciﬁ ca? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.

Ønsker du en udførlig vejledning til dette produkt på et bestemt sprog? Så besøg

vores website ved hjælp af følgende link (QR-kode) for tilgængelige versioner.

Odwiedź naszą stronę internetową, korzystając z kodu QR lub za pośrednictwem linka sieciowego, aby poszukać więcej informacji na temat tego produktu lub dostępnych wersji językowych niniejszej instrukcji obsługi.

Посетите нашу страницу в сети Интернет, используя QR-код или Web-ссылку,

для получения дополнительной информации по данному устройству или для поиска доступных языковых версий данного руководства по эксплуатации.

www.bresser.de/9683001

Manual Download

www.ez-icam.com/ezicam/download

iOS / Android App Download

Page 3

Allgemeine Informationen

Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsanleitung. Bewahren Sie diese

Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden Besitzer/Benutzer des Produkts weiterzugeben.

Verwendungszweck

Dieses Produkt dient ausschließlich der privaten Nutzung. Es wurde entwickelt als elektronisches Medium zur Nutzung multimedialer Dienste.

Allgemeine Warnhinweise

• ERSTICKUNGSGEFAHR — Verpackungsmaterialien (Plastiktüten, Gummibänder,

etc.) von Kindern fernhalten! Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht ERSTICKUNGSGEFAHR!

• Ausgelaufene Batteriesäure kann zu Verätzungen führen! Vermeiden Sie den

Kontakt von Batteriesäure mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie einen Arzt auf.

• GEFAHR EINES STROMSCHLAGS — Strom- und Verbindungskabel sowie

Verlängerungen und Anschlussstücke niemals knicken, quetschen oder zerren. Schützen sie Kabel vor scharfen Kanten und Hitze. Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen. Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb nehmen! Beschädigte Teile müssen umgehend von einem autorisierten ServiceBetrieb ausgetauscht werden.

Page 4

• GEFAHR von Sachschäden! — Bauen Sie das Gerät nicht auseinander! Wenden

Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem ServiceCenter Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.

• Benutzen Sie nur das mitgelieferte Netzteil. Gerät nicht kurzschließen oder ins

Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!

• Unterbrechen Sie niemals eine bestehende Datenverbindung zum Computer bevor

Sie alle Daten übertragen haben. Durch eine Unterbrechung kann es zu Datenverlusten kommen, für die der Hersteller keine Haftung übernimmt!

HINWEISE zur Reinigung

• Schalten Sie die Kamera aus.

• Reinigen Sie die Linsen (Okulare und/oder Objektive) nur mit einem weichen und

fusselfreien Tuch (z. B. Microfaser). Das Tuch nicht zu stark aufdrücken, um ein Verkratzen der Linsen zu vermeiden.

• Reinigen Sie das Gerät nur äußerlich mit einem trockenen Tuch. Benutzen Sie

keine Reinigungsflüssigkeit, um Schäden an der Elektronik zu vermeiden.

• Reinigen Sie die Schutzhülle nach jedem Gebrauch mit klarem, sauberem Wasser

und trocknen Sie es gründlich.

EG-Konformitätserklärung

Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Diese kann auf Anfrage jederzeit eingesehen werden.

Page 5

ENTSORGUNG

Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen verbrauchte

Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom Verbraucher in Batteriesammelgefäßen entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien, die nach dem 01.06.2006 produziert wurden, erfahren Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Der integrierte Akku darf nur zur Entsorgung entnommen werden! Durch das

Öffnen der Gehäuseschale kann das Gerät zerstört werden. Entladen Sie den Akku vor der Entsorgung komplett. Drehen Sie alle Schrauben am Gehäuse heraus und öffnen Sie die Gehäuseschale. Trennen Sie die Anschlüsse vom Akku und nehmen Sie den Akku heraus. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.

Page 6

b c

d E

F G

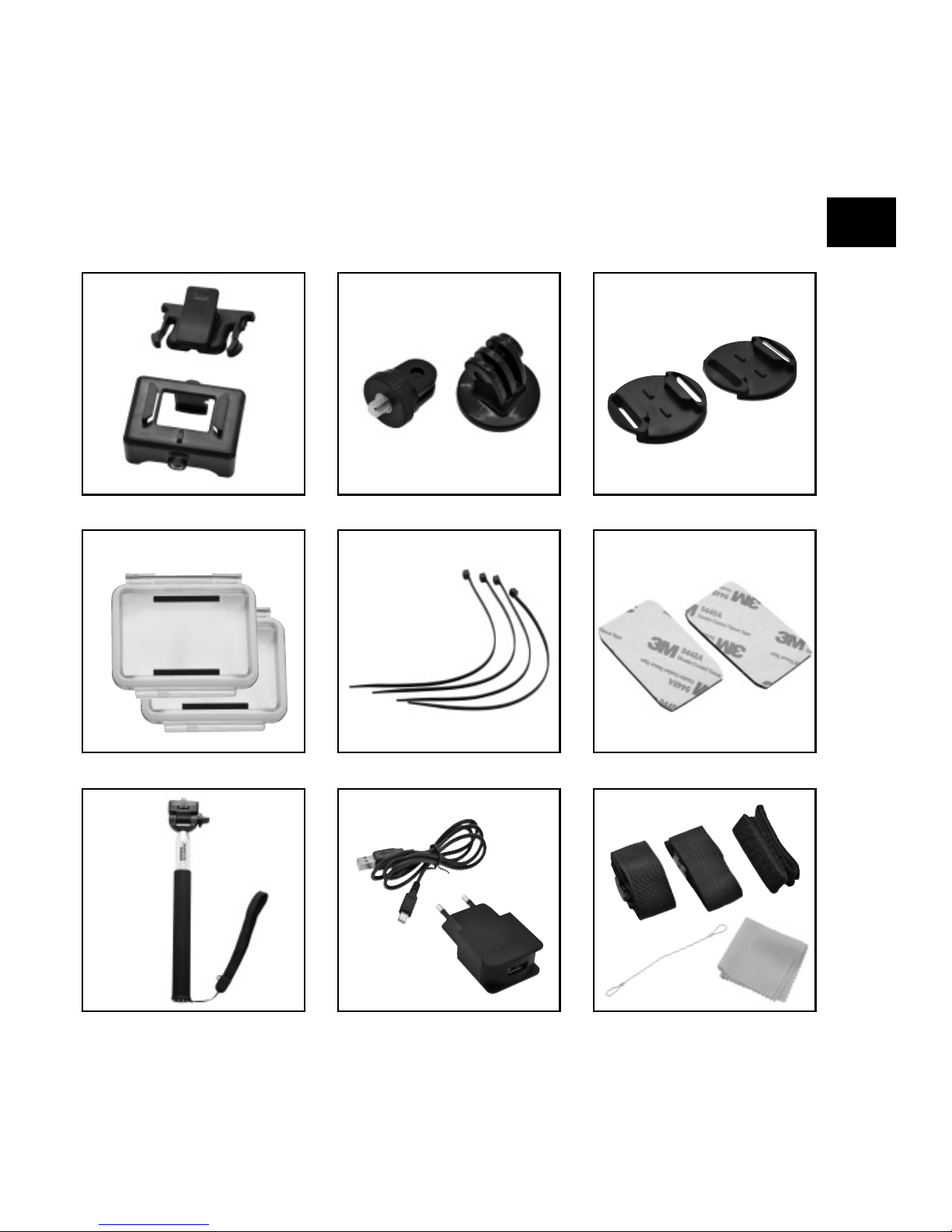

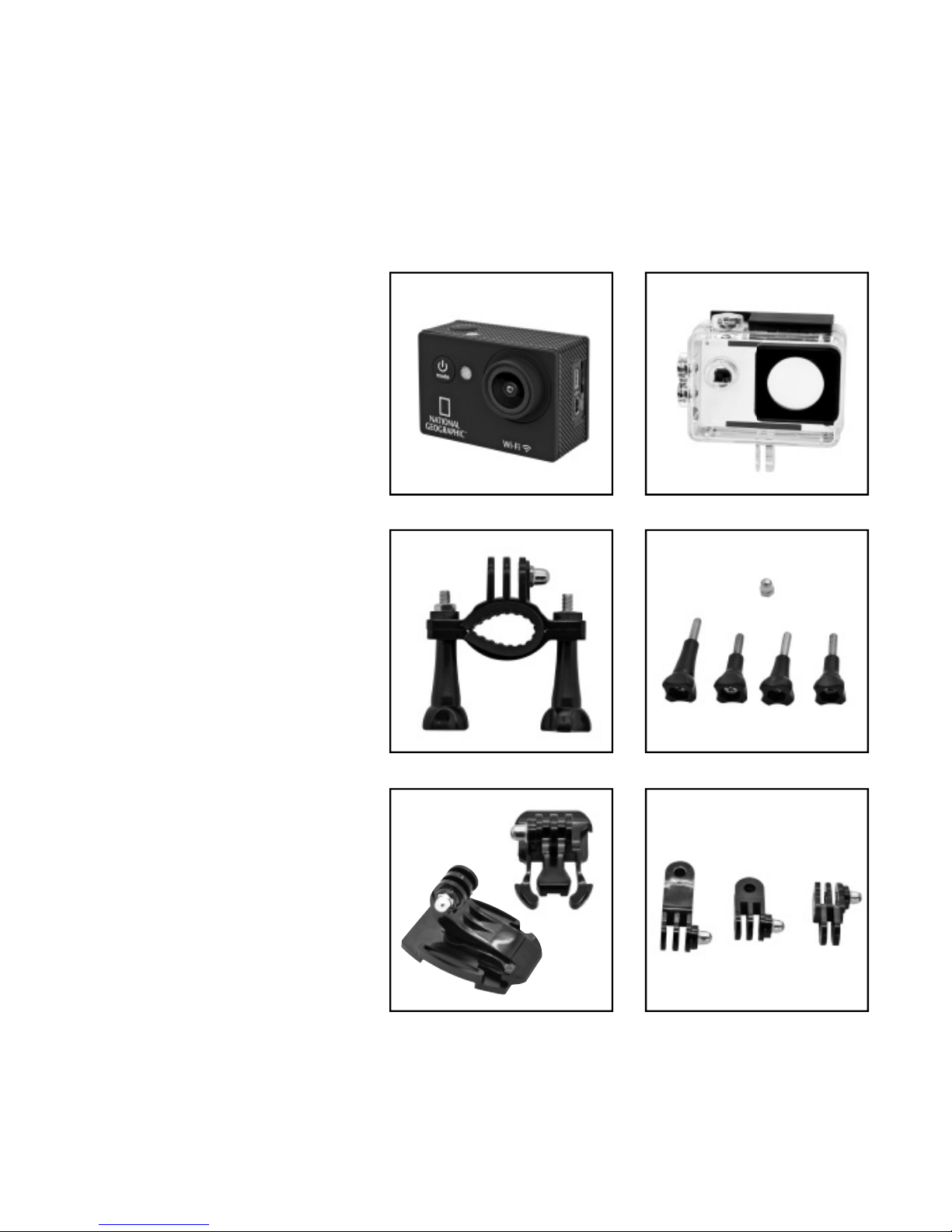

Lieferumfang

Kamera

Wasserdichtes Gehäuse

Fahrradhalterung

E Flügelschrauben und

Hutmutter

F Basis-Verbindungsstücke G

Multifunktions Verbindungsstücke 2x 90° (a+b) und 1x gerade (c)

Kameragehäuse und Gürtelhalterung

1/4” Stativadapter (male/female)

Basis-Halterungen für flache oder gebogene Oberflächen

Gehäuseklappen

Kabelbinder

Doppelseitige Klebepads für die Basis-Halterungen

Selfie Stick

USB Kabel und Netzteil

Riemen, Sicherungsdraht und Putztuch

(a) (b) (c)

Page 7

H I

1) 1!

1%1$

Page 8

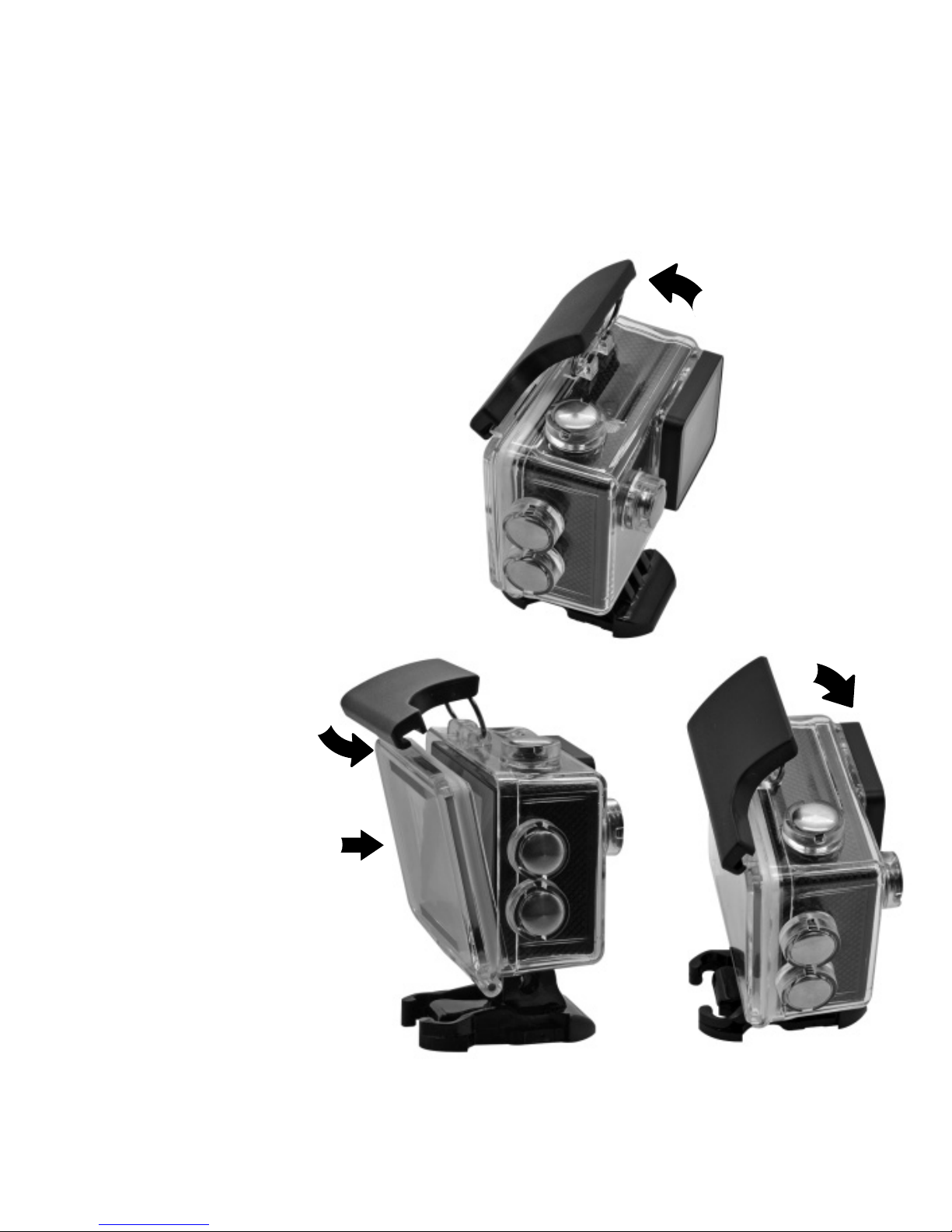

So öffnen und schließen Sie das wasserdichte Gehäuse

Gehäuse öffnen:

Drücken Sie die Klemme nach oben um das Gehäuse zu öffnen (1).

Gehäuse schließen:

Drücken Sie die Klappe an das Gehäuse (1), und lassen sie die Klemme am Gelenk einrasten (2).

Nun die Klemme nach unten drücken (3) um zu schließen.

Page 9

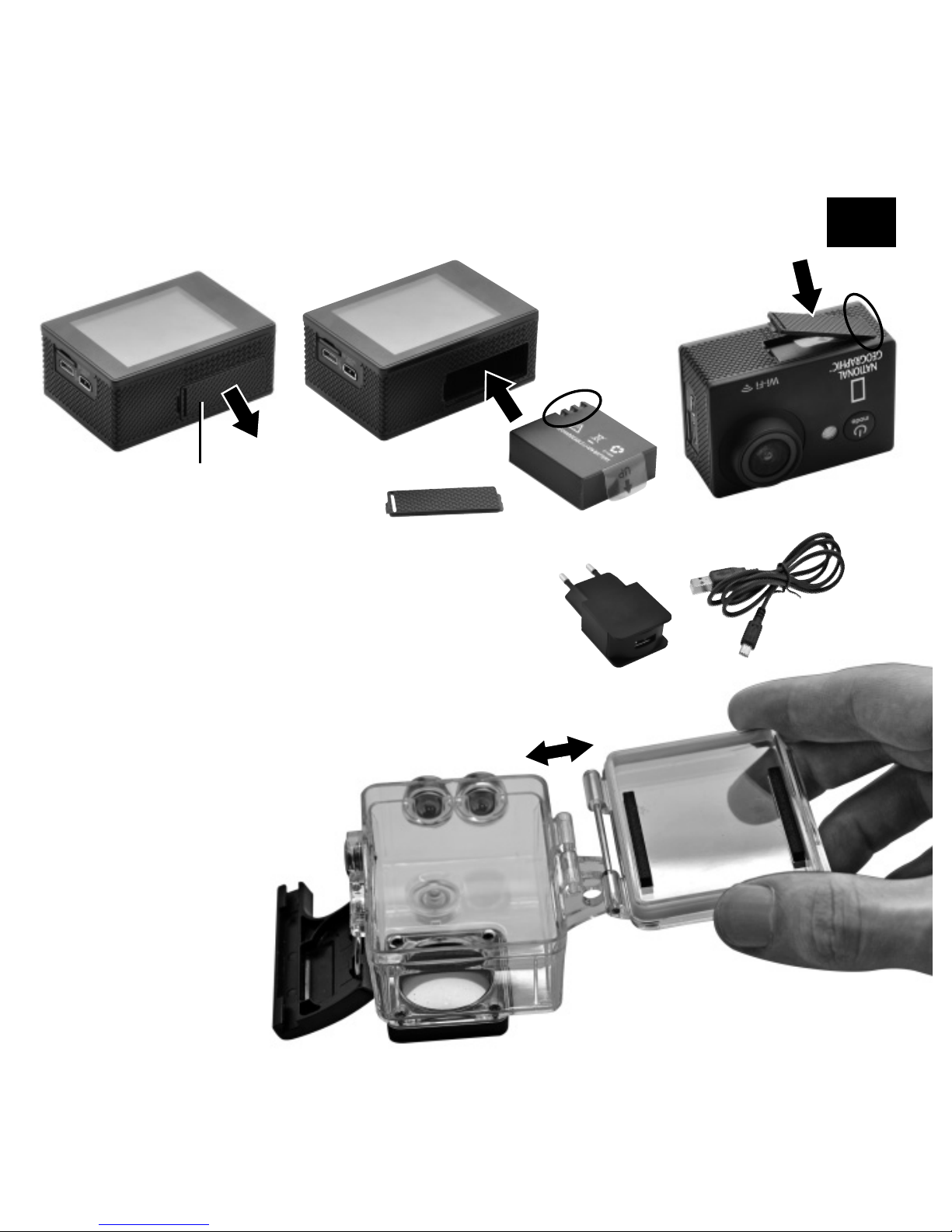

Akku wechseln

Gehäuseklappe wechseln

Ziehen Sie die alte Gehäuseklappe ab. Legen Sie die neue Gehäuseklappe am Scharnier an und drücken Sie bis die Klappe einrastet.

Der Akku kann mit dem beiliegenden Netzteil oder über das USB Kabel am Computer aufgeladen werden.

Batteriefachabdeckung

Page 10

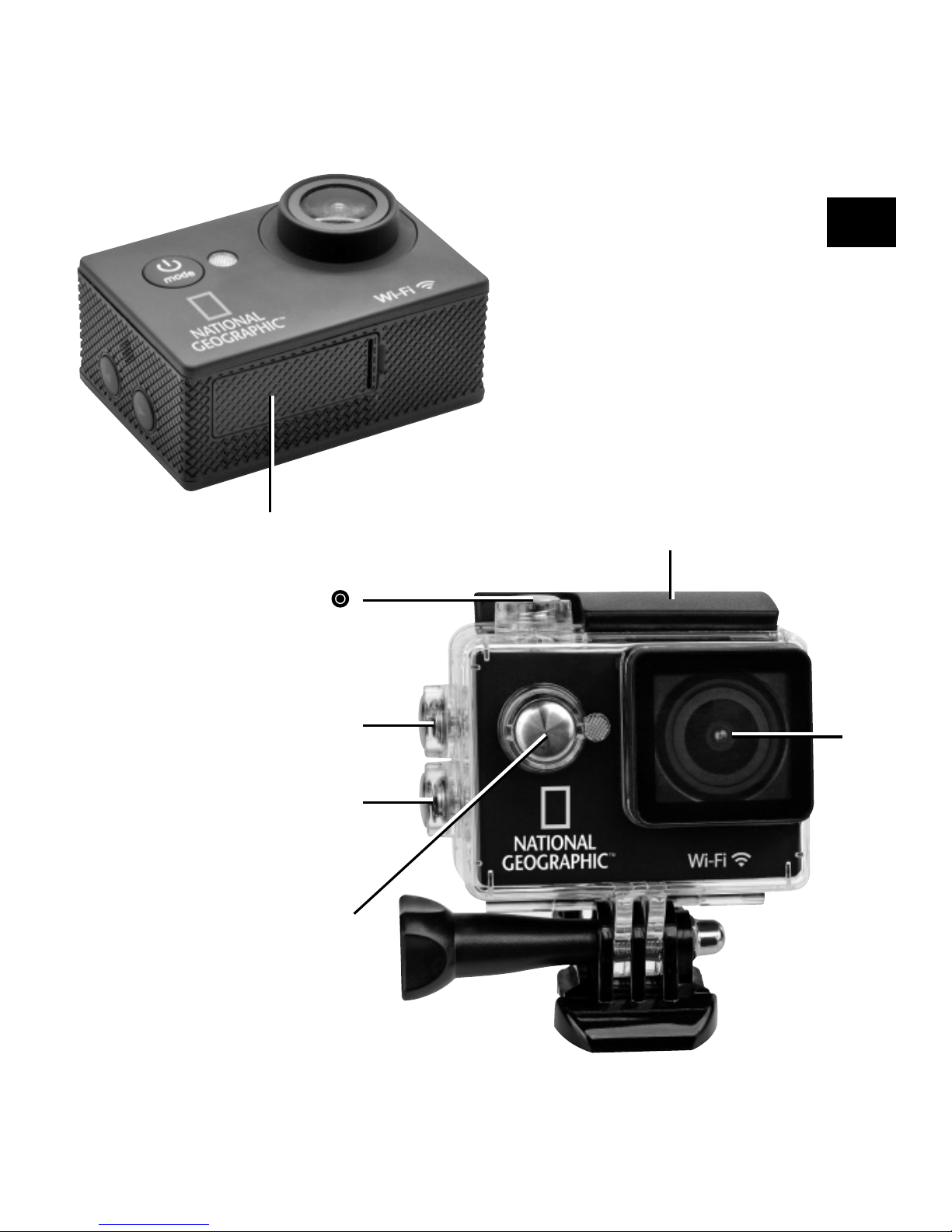

• HOCH

• Playback Taste

Lautsprecher

TFT Bildschirm

• RUNTER

• Wi-Fi Taste

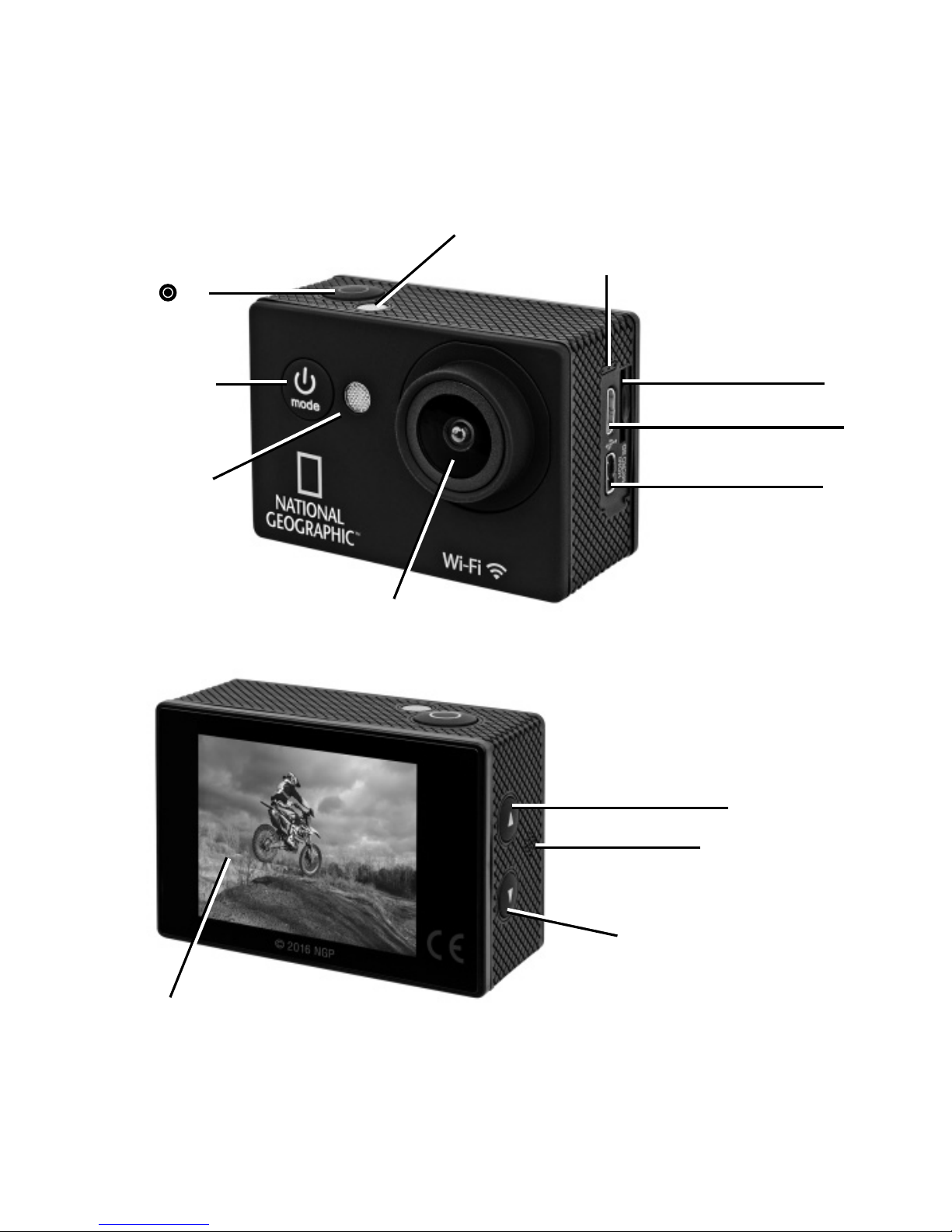

Funktionen

[

]

Betriebsanzeige

• EIN/AUS Schalter

• MODUS

• Menü zurück

Mikrofon

Linse

Ladeanzeige

Micro SD/TF Port

Micro USB 2.0 Port

Micro HDMI

Page 11

[

]

Klemme um das

Wasserdichte Gehäuse

zu öffnen

• HOCH

• Playback Taste

• RUNTER

• Wi-Fi Taste

Linse

• EIN/AUS Schalter

• MODUS

• Menü zurück

Batteriefachabdeckung

Page 12

Kamerabefestigung

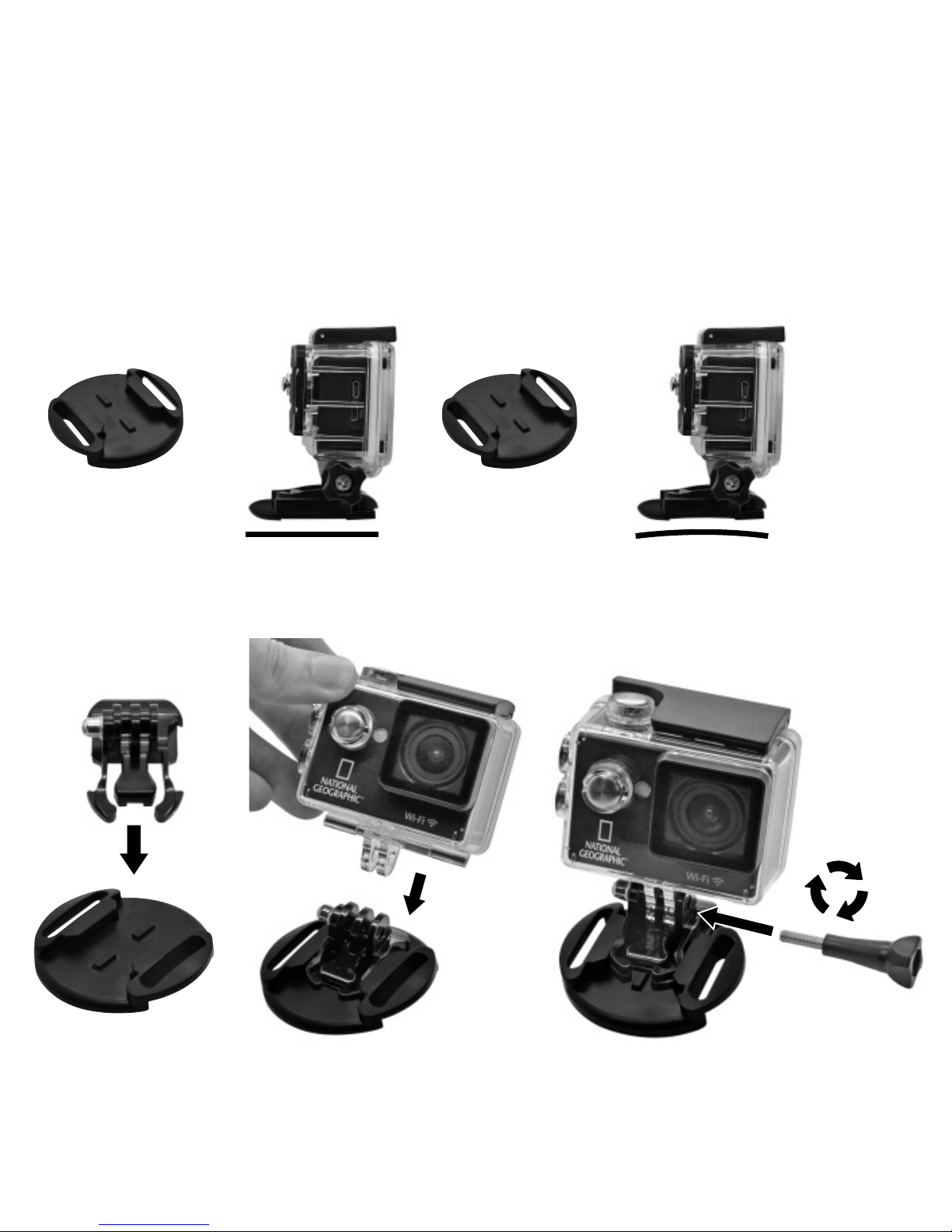

Befestigung an flachen oder gebogenen Oberflächen:

Wählen Sie, je nach Oberfläche, die flache oder gebogene Basis-Halterung aus.

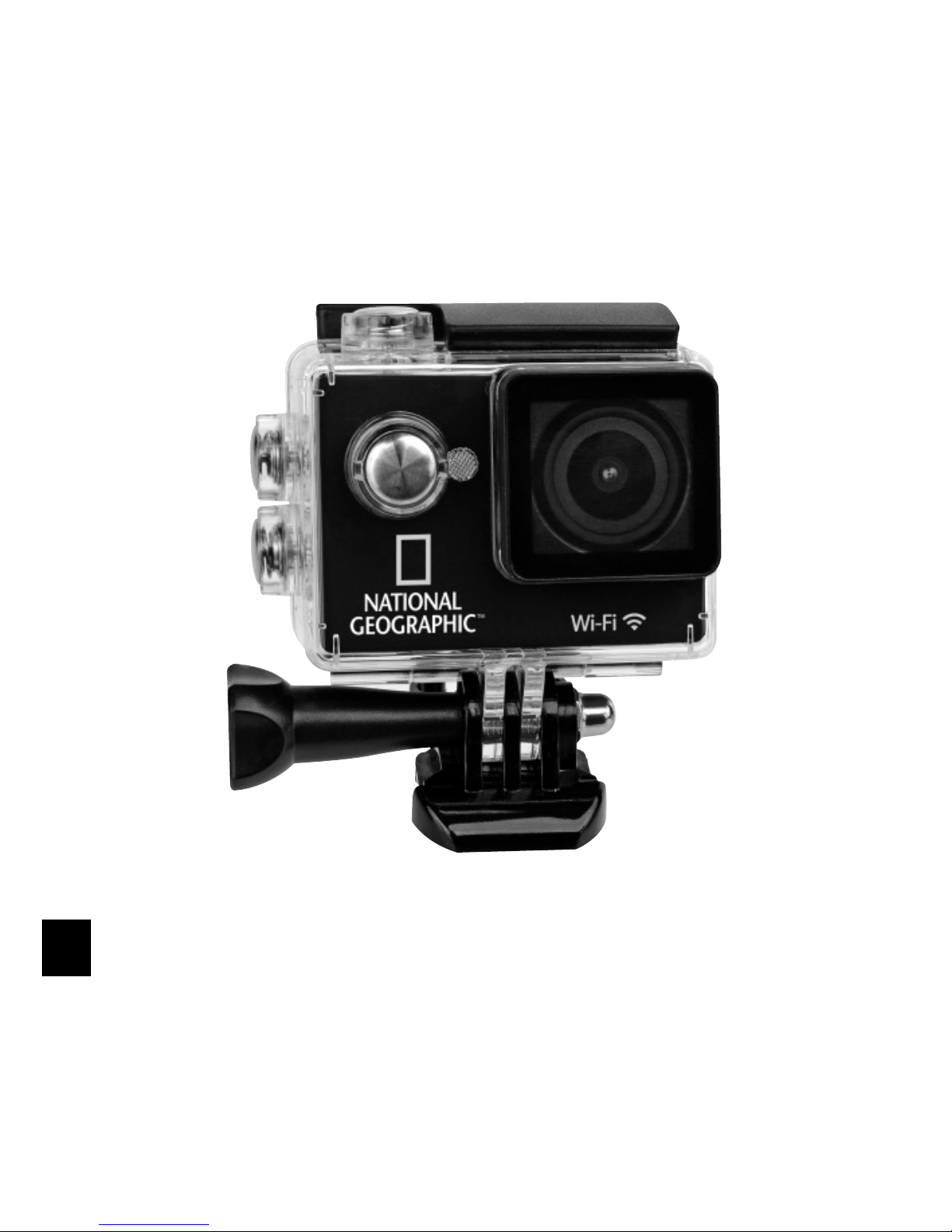

Befestigung an flacher Basis-Halterung:

Page 13

Vertikale Befestigung:

Seitliche Befestigung:

Page 14

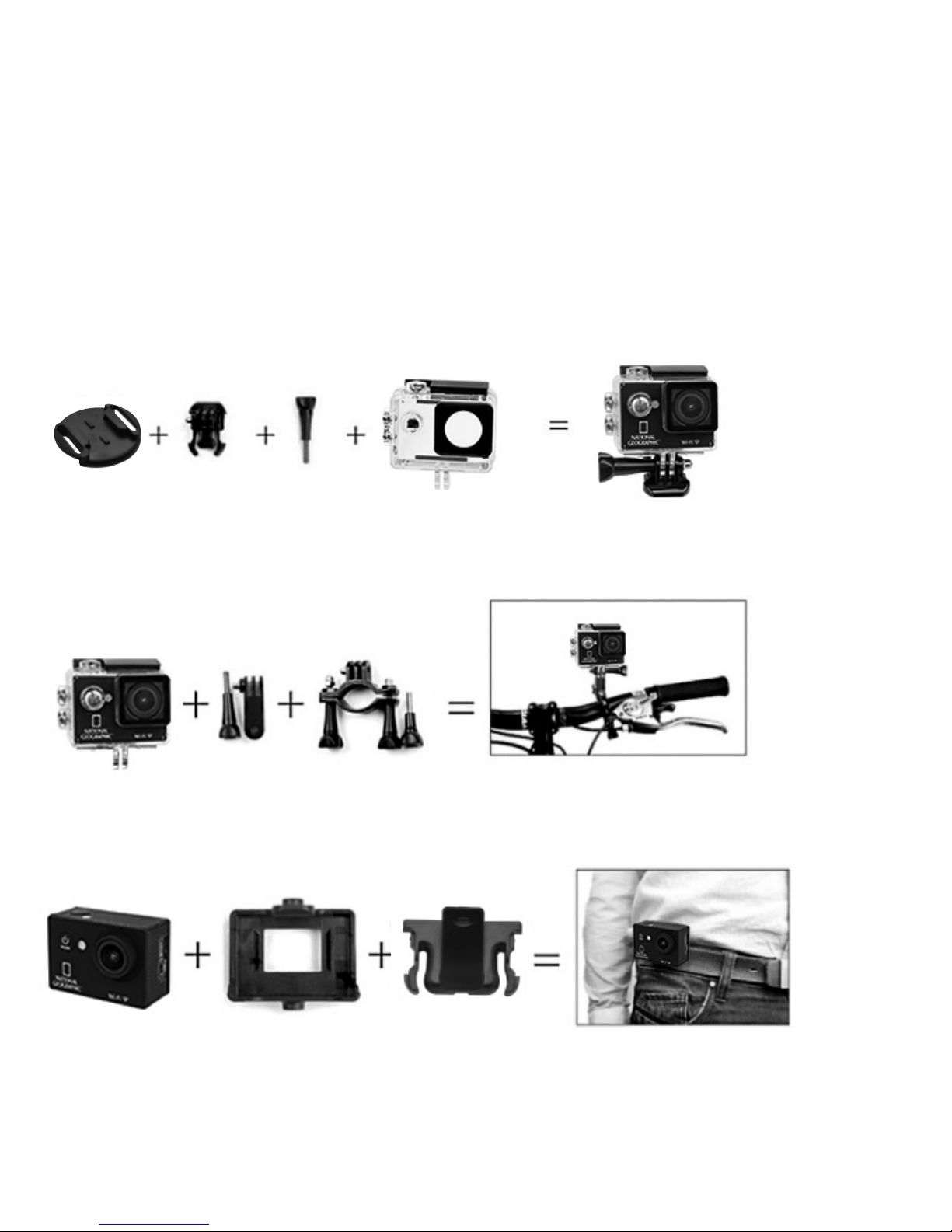

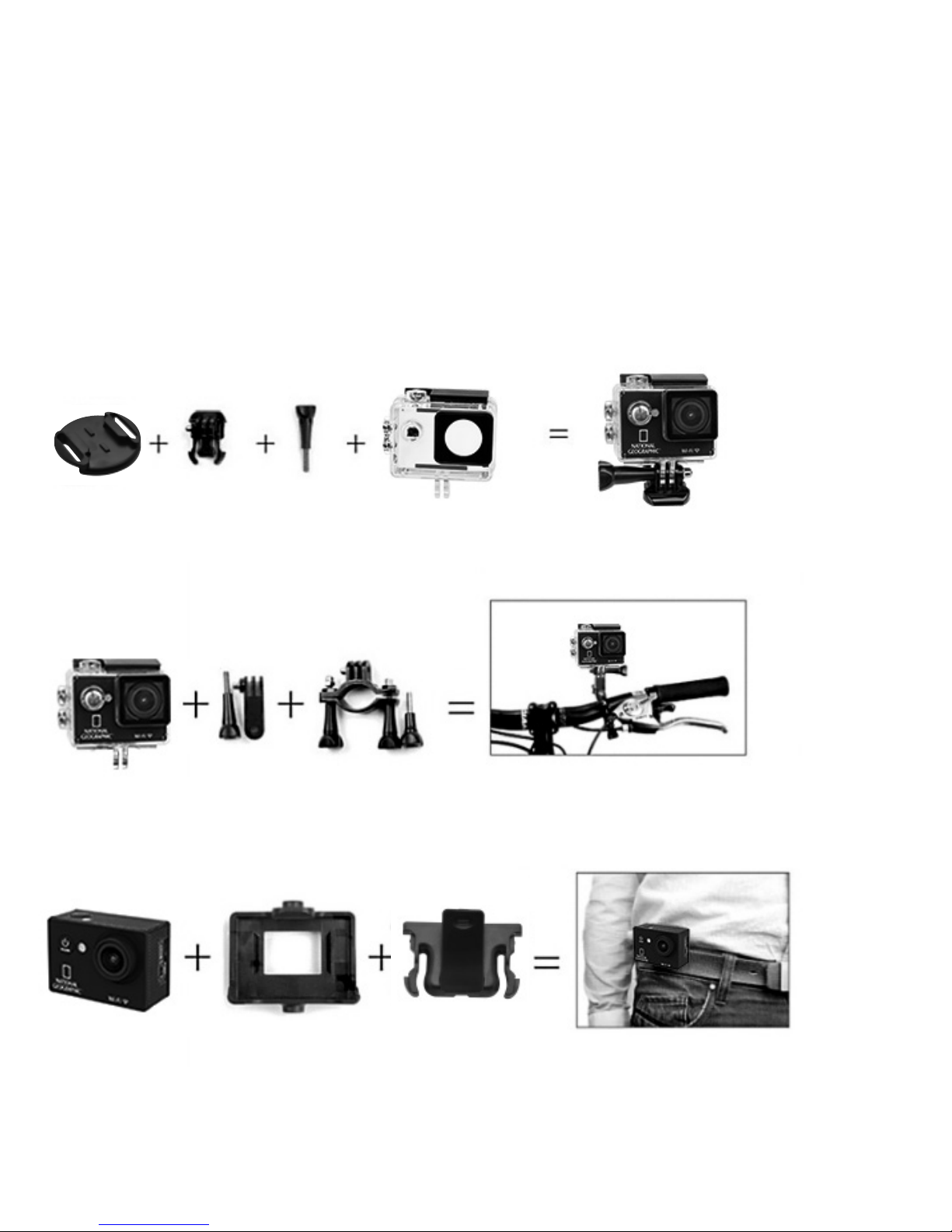

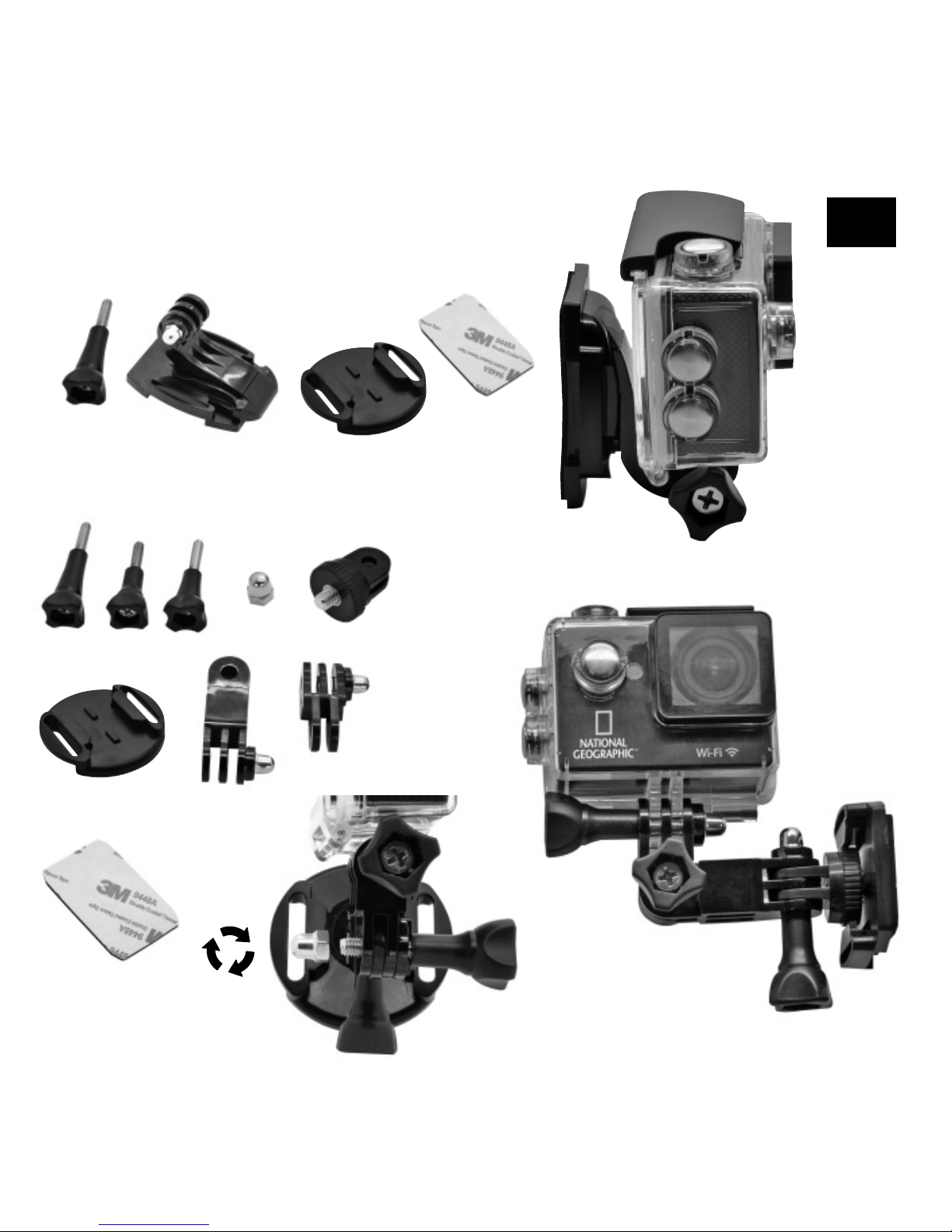

Montierungen - Beispiele:

Basis-Montierung:

Das Basis-Verbindungsstück (5) in die Basis-Halterung (9) einrasten lassen. Nutzen Sie je nach Oberfläche die flache oder gebogene Halterung. Jetzt das Wasserdichte Gehäuse (2) mit Hilfe einer Flügelschraube (4) befestigen.

Fahrradhalterung:

Das Gehäuse mit Kamera (1/2) am Verbindungsstück 6a befestigen. Die Fahrradhalterung (3) an 6a befestigen und danach am Lenker anbringen. Hierzu die Flügelschrauben (4) festziehen.

Gürtelhalterung:

Die Kamera (1) in das Gehäuse stecken und dann den Clip für die Gürtelhalterung am Gehäuse einrasten lassen. Mit dem Clip am Gürtel befestigen.

Page 15

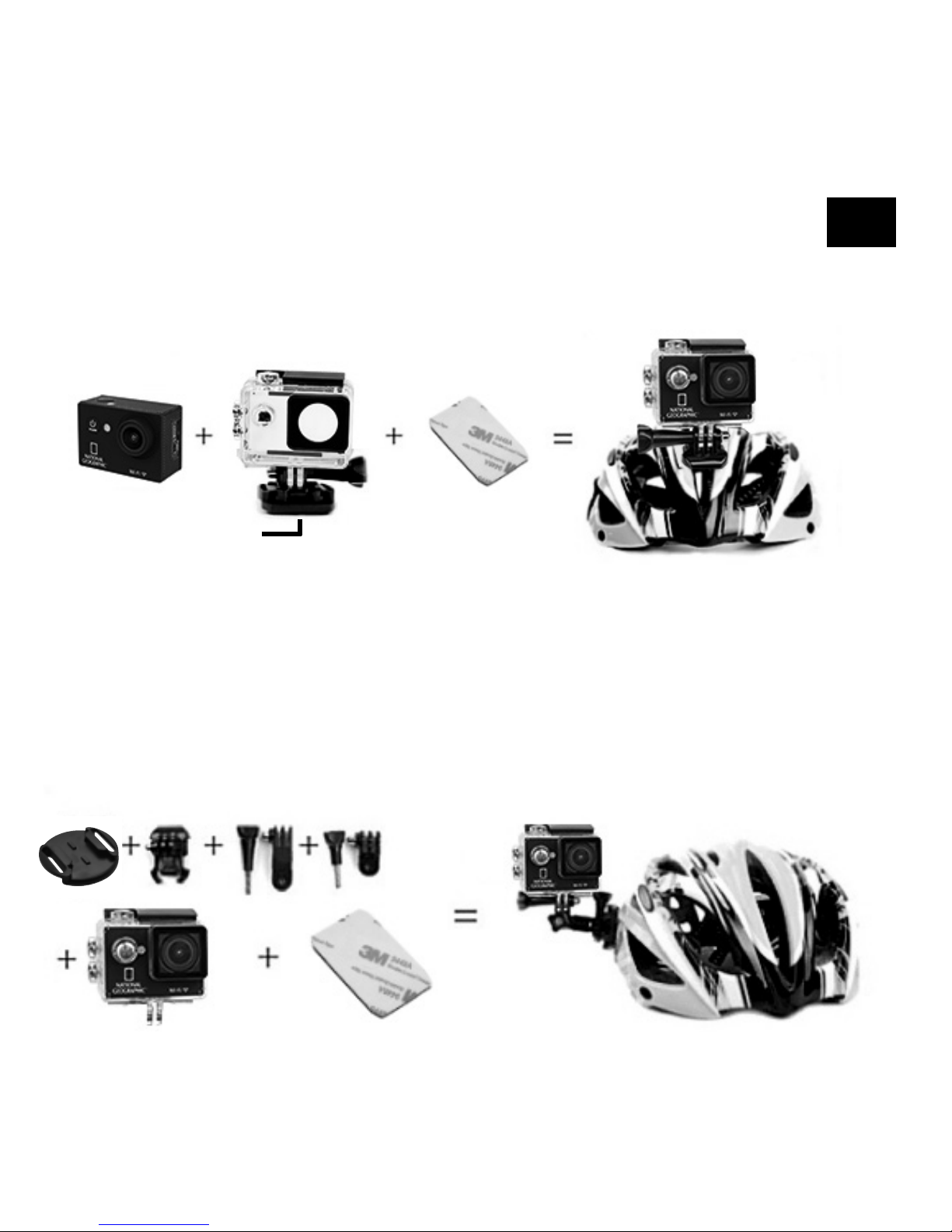

Helm-Montierung (Vertikale Befestigung):

An der Basis-Halterung (9) ein Klebepad (12) auftragen und am Helm befestigen.

Helm-Montierung (Seitliche Befestigung):

Verbindungsstück 6a am Verbindungsstück 6b befestigen und dann die Basis-Halterung (9/5) am Verbindungsstück 6a montieren. Als letztes das Gehäuse mit Kamera an 6b befestigen. An der Basis-Halterung (9) ein Klebepad (12) auftragen und am Helm befestigen.

Page 16

Produkteigenschaften

• Mit dem Wasserdichten Gehäuse filmen Sie faszinierende Wassersport Ereignisse:

Wasserdicht bis zu 30 Meter.

• TFT-Bildschirm, der Ihre faszinierenden Videos direkt am Gerät anzeigt.

• Wiederaufladbarer Akku der einfach zu ersetzen ist um die Laufzeit ihrer Kamera zu

verlängern.

• Video-Aufnahme über Akku oder während des Ladevorgangs über Netzteil möglich.

• 12 Megapixel (HD) Weitwinkel-Objektiv.

• HDMI HD-Ausgang.

• Unterstützt Micro SD/TF-Speicherkarten bis maximal 32 GB.

Betrieb

1. Micro SD-Speicherkarte einsetzen*

Hinweis: Nutzen Sie bitte nur Micro SD-Speicherkarten von namhaften Herstellern für die beste Leistung und formatieren Sie die Speicherkarte vor dem Gebrauch auf Ihrem Computer. Eine einwandfreie Funktion kann mit No-Name Speicherkarten nicht garantiert werden.

2. Akku einsetzen oder entfernen

A. Die Sperre lösen und die Batteriefachabdeckung öffnen. B. Akku in korrekter Richtung einsetzen. C. Akku entfernen: Batteriefachabdeckung öffnen und den Akku entfernen.

3. Akku aufladen

A. Der Akku kann mit dem beiliegenden Netzteil oder über das USB Kabel am Compu-

ter aufgeladen werden. B. Die Kamera kann während des Ladevorgangs Videos aufnehmen. C. Die Kamera kann auch in ausgeschaltetem Zustand aufgeladen werden.

*Micro SD-Speicherkarte nicht enthalten

Page 17

4. Kamera ein- und ausschalten

A. Drücken und halten Sie den Ein/Ausschalter für 3 bis 5 Sekunden, um die

Kamera ein- oder auszuschalten. B. Um die Batterielebensdauer zu verlängern können Sie den Bildschirm

ausschalten indem Sie die [DOWN] -Taste drücken.

5.1 Moduswechsel

Drücken Sie die [EIN/AUS / Modus] Taste [

] wiederholt, um durch die verschie-

denen Kamera-Modi zu schalten.

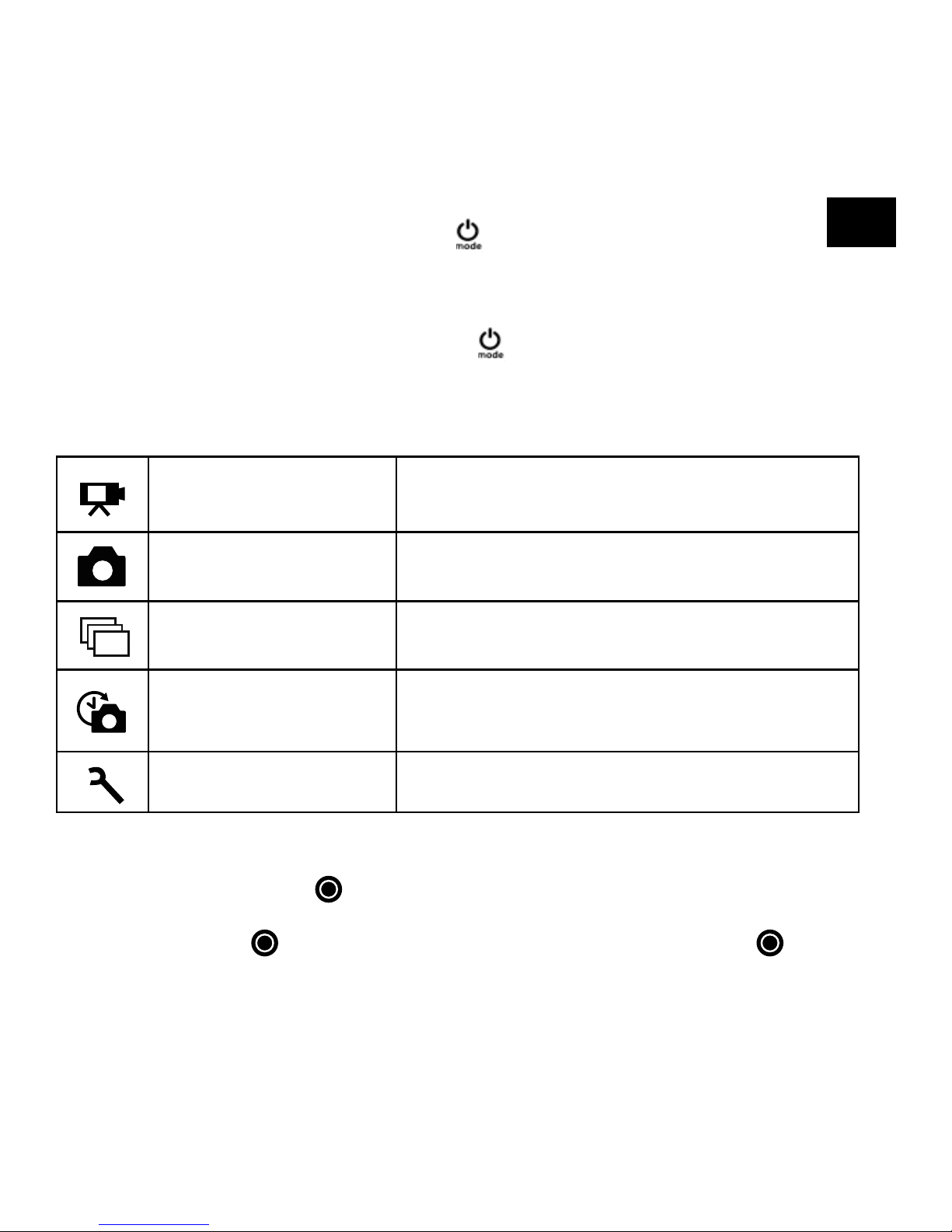

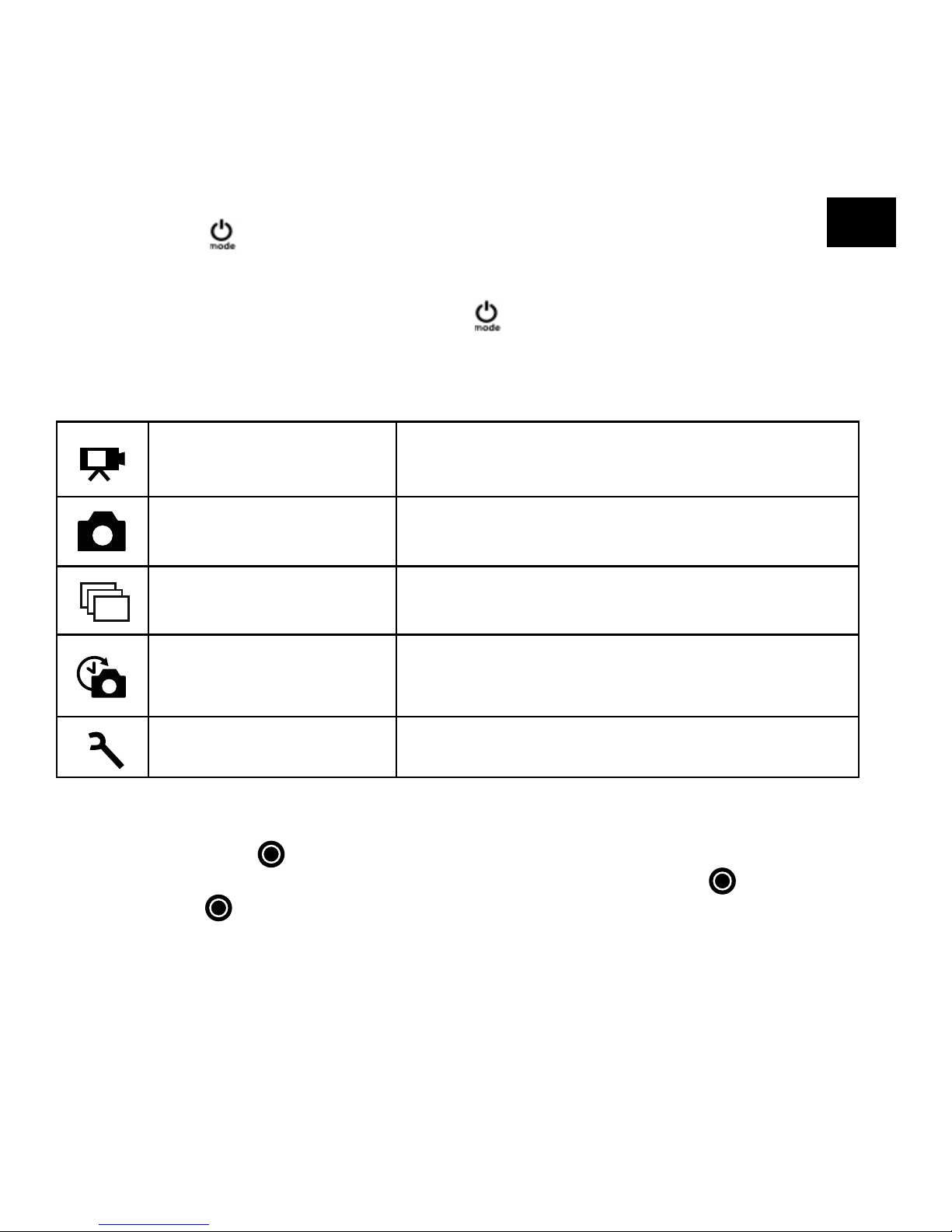

Kamera-Modi

Beschreibung

Video-Aufnahmemodus Videoaufnahme

Foto-Aufnahmemodus Aufnahme eines einzelnen Fotos

Serienbildaufnahme Nimmt 3 Fotos in Reihenfolge auf.

Zeitraffer

Nimmt Fotos in bestimmten Intervallen auf (einstellbar).

Einstellungen Alle Kameraeinstellungen vornehmen

5.2 Modus-Schnellauswahl

Drücken und halten Sie “OK” [ ], um in das Menü für die Modus-Schnellauswahl zu gelangen. Hier können Sie mit den HOCH und RUNTER Tasten durch die verschiedenen Modi schalten. Drücken Sie “OK” [ ] um in einen ausgewählten Modus zu wechseln. Drücken und halten Sie “OK” [ ] für drei Sekunden um das ModusSchnellauswahl Menü zu verlassen.

Page 18

6. Videos aufnehmen und Einstellungen vornehmen

6.1. Videos aufnehmen

Schalten Sie die Kamera ein. Sie starten im Video-Aufnahme-Modus. In der linken oberen Ecke wird das Symbol

angezeigt. Legen Sie eine SD-Speicherkarte ein und starten Sie die Aufnahme durch drücken von “OK” [ ]. Drücken Sie “OK” [ ] erneut um die Aufnahme zu stoppen.

6.2. Fotos aufnehmen Wechseln Sie in den Foto-Aufnahmemodus, indem Sie [

] drücken. In der linken oberen

Ecke wird das Symbol

angezeigt. Drücken Sie “OK” [ ], um Fotos aufzunehmen.

6.3. Speichern & Wiedergabe

Wenn Sie mit der Aufnahme fertig sind können Sie zur Wiedergabe die Videos per USB Kabel auf Ihren Computer übertragen. Sie können außerdem die Micro SD-Speicherkarte entfernen und auf die Daten über ein Kartenlesegerät zugreifen.

7. Playback-Modus (Wiedergabe)

Drücken Sie die “UP / Playback-Taste” um in den Playback-Modus zu gelangen. Drücken Sie die Modus-Taste [

] um zwischen Videowiedergabe und Fotowiedergabe zu wech-

seln. Drücken Sie auf „OK“ [ ] um die Auswahl zu bestätigen. Mit den HOCH/RUNTER Tasten können sie die verschiedenen Optionen des Wiedergabe-Modus nutzen. Um in die Playback-Modus Auswahl zurückzukehren drücken sie die Modus-Taste [

8. Wi-Fi Modus/ Kamera App

Installieren Sie zuerst eine Action-Camera App auf Ihrem Smartphone. Suchen Sie im App Store nach z.B. „Ez iCam“. Drücken Sie jetzt die „DOWN / Wi-Fi Taste“ um Wi-Fi auf der Kamera zu aktivieren. Verbinden Sie jetzt die Kamera mit ihrem Smartphone (Suchen Sie ein Netzwerk mit dem Namen „Action Cam N9“ oder ähnlich. Benutzen Sie das Passwort „1234567890“. Starten Sie jetzt die Action-Kamera App ihrer Wahl.

Page 19

Einstellungen

Um zu den Einstellungen zu gelangen drücken Sie [ ] so oft bis das Symbol für die Einstellungen erscheint. Drücken sie jetzt “OK” [ ] um das Menü zu öffnen.

Auﬂ ösung (Videoauﬂ ösung)

Ändern Sie die Videoauﬂ ösung 1080p (30fps) / 720p (60fps)

Looping Video Aus / An

Datumanzeige (Time Stamp) Aus / Datum / Datum / Uhrzeit

Belichtung (Exposure) -0.7 / -0.3 / 0.0 / +0.3 / +0.7 / +1.0 /

+1.3 / +1.7 / +2.0

Photo Resolution (Bildauﬂ ösung)

Ändern Sie die Bildauﬂ ösung (12MP – 4000x3000 empfohlen)

Burst Photo On - 3 Photos

Time Lapse 2s / 3s / 5s / 10s / 20s / 30s / 60s

Kontinuierliche timing Aus / An

Netzfrequenz 50Hz / 60Hz / Auto

Sprache OSD Menüsprache auswählen

Datum/Uhrzeit Aktuelles Datum und Uhrzeit einstellen

Page 20

Töne Auslöser Sound An / Aus

Start Sound An / Aus Tasten Sound An/Aus Lautstärke: 0/1/2/3

Drehen_180 (Bilddrehung)

Ein / Aus

Screen Saver (Bildschirmschoner)

Aus / 1 Minute / 3 Minuten / 5 Minuten

Strom sparen (Automatische Abschaltung)

Aus / 1 Minute / 2 Minuten / 3 Minuten

Formatieren Alle Daten auf der Micro SD-Karte löschen

Alles zurücks (Standardeinstellung)

Alle Einstellungen zurücksetzen

Version Aktuelle Firmware Version anzeigen

Technische Daten

TFT Bildschirm 2 Zoll (5.08 cm) Bildschirm

Linse 140° Weitwinkel

Wasserdichtes Gehäuse Wasserdicht bis 30 Meter

Page 21

Sprachen Deutsch, English, Español, Français,

Italiano, Português, русский, Polski, Dutch, Türkçe, eština, Chinese, Japanese, Korean, Thai

Bild-Auﬂ ösung 12 MP (4000x3000),

8 MP (3264x2448), 5 MP (2560x1920), 2 MP (1920x1080)

Video-Auﬂ ösung 1080p (30fps), 720p (60fps)

Videoformat MOV

Videocodec H.264

Speicher Micro SD-Speicherkarte

(bis 32 GB) (nicht enthalten)

Aufnahme-Modus Video / Photo / Burst Photo / Time Lapse

Frequenz 50Hz/60Hz

USB Anschluss USB 2.0

Maße 59.3x41.1x24.6 mm

Gewicht 60 g

Hinweis: Technische Daten können sich durch Aufrüstung oder Aktualisierung ändern. Bitte beachten Sie das eigentliche Produkt als Standard.

Page 22

Garantie und Garantiezeitverlängerung

Die Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie die Rechnung auf. Sie können die Garantiezeit auf 5 Jahre verlängern, wenn Sie sich auf www.bresser.de/garantie registrieren und den kurzen Fragebogen ausfüllen. Zur Inanspruchnahme der 5-Jahre-Garantie müssen Sie die Registrierung innerhalb von 3 Monaten nach dem Kauf (es gilt das Datum des Kaufbelegs) durchführen. Danach erlischt der Anspruch auf die verlängerte Garantie.

Sollten Sie Probleme mit Ihrem Gerät haben, wenden Sie sich bitte an unseren Service. Bitte senden Sie uns keine Artikel ohne vorherige telefonische Rücksprache. Viele Probleme lassen sich bereits am Telefon erledigen. Sollte das Problem nach Ablauf der Garantie auftreten, oder nicht von der Garantie gedeckt sein, so erhalten Sie von uns kostenfrei einen Kostenvoranschlag über die Reparaturkosten.

Service Hotline: +49 (0) 2872 - 80 74-210

Page 23

Wichtig bei Rücksendungen:

Um Transportschäden zu vermeiden achten Sie bitte darauf, dass das Gerät sorgfältig verpackt in der Original-Verpackung zurückgegeben wird. Bitte den Kassenbon (oder eine Kopie) sowie die Fehlerbeschreibung beifügen. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Ihr Fachhändler: .............................. Art. Nr.: ..........................................

Fehlerbeschreibung: .......................................................................................

....................................................................................................................

Name: ...........................................

Straße: ...........................................

PLZ/Ort: ........................................

Telefon: ..........................................

Kaufdatum: .....................................

Unterschrift:....................................

Page 24

Operating instructions

Page 25

About this Instruction Manual

Please read the safety instructions and the operating instructions

carefully before use. Keep these instructions for renewed use at a later date. When the device is sold or given to someone else, the instruction manual must be provided to the new owner/user of the product.

Intended Use

This product is intended only for private use. It was developed as an electronic medium for the use of multimedia services.

General Warnings

• Risk of choking — Keep packaging material, like plastic bags and rubber bands,

out of the reach of children, as these materials pose a choking hazard. This product contains small parts that could be swallowed by children.

• Leaking battery acid can lead to chemical burns. Avoid contact of battery acid with skin, eyes and mucous membranes. In the event of contact, rinse the affected region immediately with a plenty of water and seek medical attention.

• Risk of electric shock — Never bend, pinch or pull the power and connecting cables, extensions and adapters. Protect the cables from sharp edges and heat. Before operating, check the device, cables and connections for damage. Never use a damaged unit or a unit with damaged power cables. Damaged parts must be exchanged immediately by an authorised service centre.

• Risk of property damage! — Do not disassemble the device. In the event of a defect, please contact your dealer. The dealer will contact the Service Centre and can send the device in to be repaired, if necessary.

Page 26

• Do not expose the device to high temperatures. Use only the supplied power adapter. Do not short-circuit the device or throw them into a ﬁ re. Excessive heat or improper handling could trigger a short-circuit, a ﬁ re or an explosion.

• Do not interrupt an on-going data connection to a computer before all data has been transferred. This could lead to data loss for which the manufacturer is not liable.

Notes on cleaning

• Turn off the camera

•

Clean the eyepieces and/or lenses only with a soft, lint-free cloth, (e.g. microfibre cloth). To avoid scratching the lenses, use only gentle pressure with the cleaning cloth.

• Only use a dry cloth to clean the exterior of the device. To avoid damaging the

electronics, do not use any cleaning fluid.

• Clean the protective case after each use with clear, clean water and dry it thoroughly.

EC Declaration of Conformity

Bresser GmbH has issued a Declaration of Conformity‘ in accordance with applicable guidelines and corresponding standards. This can be viewed any time upon request.

Page 27

Disposal

Dispose of the packaging materials properly, according to their type, such as paper or cardboard. Contact your local waste-disposal service or environmental authority for information on the proper disposal.

Do not dispose of electronic devices in the household garbage! As per the Directive 2002/96/EC of the European Parliament on waste electrical and electronic equipment and its adaptation into German law, used

electronic devices must be collected separately and recycled in an environmentally friendly manner. Empty, old batteries must be disposed of at battery collection points by the consumer. You can find out more information about the disposal of devices or batteries produced after 6 January 2006 from your local waste-disposal service or environmental authority.

The integrated battery must only be removed for disposal. Opening the device

housing can damage the unit. Drain the battery completely before disposal. Remove all the screws in the housing and open the device housing. Remove the connections to the battery and remove it. Cover the open contacts with tape and package the battery in such a way that it cannot shift in the packaging.

Page 28

b c

d E

F G

Scope of delivery

Camera

Waterproof case

Bicycle mount

E Thumb knobs and cap nut F Base mounts G

Multifunction mounts 2x 90° (a+b) and 1x straight (c)

Camera housing and belt clip

1/4” Tripod adapter (male/female)

Base for flat and curved surface

Case doors

Cable ties

Double sided sticker for base mounts

Selfie Stick

USB cable and AC adapter

Straps, Wire rope

and cleaning cloth

(a) (b) (c)

Page 29

1) 1!

1%1$

H J

Page 30

How to open and close the waterproof case

How to open:

Press the clamp upward, to open the housing (1).

How to close:

Press the case door all the way down (1) and then snap the clamp to the hinge (2).

Now, simply press the clamp down (3) to close.

Page 31

How to replace the battery

Pull off the case door. Align the new case door with the hinge and press down until it clicks into place.

Charge with the included power adapter or via a computer using the usb cable.

Battery cover

How to swap the case door

Page 32

• UP

• Playback button

Speaker

TFT Screen

• DOWN

• Wi-Fi button

Functions

[

]

Operation indicator

• ON/OFF button

• MODE

• Menu back

Microphone

Micro SD/TF Port

Micro USB 2.0 Port

Micro HDMI

Lens

Charging

indicator

Page 33

[

]

Clamp to open the

Waterproof case

• UP

• Playback button

• DOWN

• Wi-Fi button

Lens

• ON/OFF button

• MODE

• Menu back

Battery cover

Page 34

Mount your camera

Flat surface or curved surface mount:

Choose the flat or curved base depending on the surface.

Mount on flat base:

= =

Page 35

Vertical mount:

Side mount:

Page 36

Base-Mount:

Snap the base mount (5) into the base (9). Use the flat or curved base, depending on the surface. Now use the thumb knobs (4) to mount the waterproof case (2).

Bicycle mount:

Attach the waterproof case with camera (1/2) on the multifunction mount 6a. Now secure the bicycle mount (3) to multifunction mount 6a and then attach to the handlebars. Tighten the thumb knobs (4) firmly.

Belt mount:

Place the camera (1) in the housing and then snap the clip for the belt holder to the housing. Fix the clip to the belt.

Page 37

Helmet-Mount (Vertical mount):

Apply the double sided sticker (12) at the base (9) and attach the base mounted camera to the helmet.

Helmet-Mount (Side mount):

Attach the multifunction mount 6a on the multifunction mount 6b and then mount the base (9/5) to multifunction mount 6a. Finally mount the waterproof case with camera to 6b. Apply the double sided sticker (12) at the base (9) and attach to the helmet.

Page 38

Product features

• A water-resistant casing that allows you to film fascinating water sports: Water-resistant up to 30 metres under water.

• High definition screen that displays and replays fascinating videos recorded.

• Rechargeable battery that is easy to replace and prolongs your camera’s service life.

• Video recording while charging.

• Video recording with battery.

• 12 mega pixel (HD) wide-angle lens.

• HDMI HD output.

• Supports Micro SD/TF Memory cards up to 32 GB maximum.

Operating

1. Inserting Micro SD card*

Note: For best performance, please choose a branded Micro SD card and format it on your computer before use. Unbranded cards are not guaranteed to work flawlessly.

2. Installing or removing the battery

A. Press on the battery cover to open it. B. Correctly install the battery into the camera. C. Remove Battery: Simply open battery cover to take the battery out.

3. Charging

A. Charging can be done with the power adapter or by connecting the action camera to

a computer via the usb cable. B. The action camera can record video while charging C. Charging of the action camera can be done even when it’s powered off.

*Micro SD card not included

Page 39

4. Turning camera on and off Press and hold [

] for 3 to 5 seconds to turn the camera on or off.

5.1 Mode Switching Press the [Power ON/OFF / Mode] button [

] repeatedly to cycle through the camera

modes.

Camera mode

Description

Video recording mode Video recording

Photo shooting mode Take a single photo

Burst Photo Take 3 photos in succession.

Time Lapse Take photos with certain intervals (adjustable).

Setup Adjust all camera settings

5.2 Mode Quick selection

Press and hold “OK” [ ] to enter the Quick Modes menu. Here you can cycle through all modes using the UP and DOWN buttons. To enter a Mode press “OK” [ ]. To Exit hold down the “OK” [ ] button for three seconds.

Page 40

6. How to record videos and configure recording setting

6.1. Video Recording Turn the camera on by pressing [

]. You will start with the video recording mode. There

will be an icon in the upper left corner. Insert a SD card and start recording by pressing “OK” [ ]. Press “OK” [ ] again if you want to stop the recording.

6.2. Photo shooting & Settings Switch to photo shooting mode by pressing [

]. There will be an icon in the upper left

corner. Press ”OK” [ ] to take photos.

6.3. File Storage & Play back

After you have finished recording use a USB cable to export the videos onto a computer for play back. You can also take the Micro SD card out and access the image data with a card reader.

7. Playback-mode

To enter or leave the Playback mode, press the “UP / Playback button”. Press the Mode button [

] to cycle between Video Playback and Photo Playback. Press ”OK” [ ] to enter.

Use the UP / DOWN buttons to cycle through the various options. To return to the Playback selection screen, press the Mode button [

8. Wi-Fi Mode/ Camera App First download a Action Camera Smartphone App like the free „Ez iCam“. Press the „DOWN / Wi-Fi button“ to turn on Wi-Fi. Connect to the camera (look for a Network called e.g.

„ActionCamN9“) with your Wi-Fi device using the password: „1234567890“. Now start the Action Camera app of your choice.

Page 41

Setup mode

To access the settings, press [ ] several times until you see the icon for the settings. Now press “OK” [

] to open the menu.

Video Resolution Change video resolution

1080p (30fps) / 720p (60fps)

Looping Video Off / On

Datumanzeige (Time Stamp) Off / Date / Date & Time

Exposure -0.7 / -0.3 / 0.0 / +0.3 / +0.7 / +1.0 /

+1.3 / +1.7 / +2.0

Photo Resolution Change Picture resolution

(12MP – 4000x3000 recommended)

Burst Photo On - 3 Photos

Time Lapse 2s / 3s / 5s / 10s / 20s / 30s / 60s

Continuous Lapse Off / On

Power Frequency 50Hz / 60Hz / Auto

Language Choose OSD language

Date & Time Set current date and time

Page 42

Sound Indicator Shutter Sound: On / Off

Start Sound: On / Off Menu button Sound: On / Off Volume: 0/1/2/3

Upside Down On / Off

Screen Saver Off / 1min / 3min / 5min

Power Saver Off / 1min / 3min / 5min

Format All data on the Micro SD card will be deleted

Reset Reset system to default settings

Version View current ﬁ rmware version

Technical Data

TFT Display 2 inch (5.08 cm) display

Lens 140° wide angle

Language options Waterproof up to 30 m

Sprachen Deutsch, English, Español, Français,

Italiano, Português, русский, Polski, Dutch, Türkçe, eština, Chinese, Japanese, Korean, Thai

Page 43

Resolution of photos 12 MP (4000x3000),

8 MP (3264x2448), 5 MP (2560x1920), 2 MP (1920x1080)

Resolution of videos 1080p (30fps), 720p (60fps)

Video format MOV

Compressed format of videos

H.264

Storage Micro SD card up to 32 GB

(not included)

Shooting mode Video / Photo / Burst Photo / Time Lapse

Frequency of optical source 50Hz/60Hz

USB interface USB 2.0

Dimensions 59.3x41.1x24.6 mm

Weight 60 g

Note: Specifications could be subject to change due to upgrading or updating. Please regard the actual product as the standard.

Page 44

Warranty and warranty term extension

The warranty term is two years from the date of purchase. Please keep your proof of purchase. Register at www.bresser.de/warranty and ﬁ ll out a brief questionnaire to get your warranty term extended to ﬁ ve years. Registration must be completed within three months of purchase (date of receipt) to validate the warranty. If you register thereafter, the warranty term will not be extended.

If you have problems with your device, please contact our customer service ﬁ rst. Do not send any products without consulting us ﬁ rst by telephone. Many problems with your device can be solved over the phone. If the problem cannot be resolved by phone, we will take care of transporting your device to be repaired. If the problem occurred after the warranty ended or it is not covered by our warranty terms, you will receive an estimate of repair costs, free of charge.

Service Hotline: +49 (0) 2872 - 80 74-210

Page 45

Important for any returns:

Please make sure to return the device carefully packed in the original packaging in order to prevent damage during transport. Also, please enclose your receipt for the device (or a copy) and a description of the defect. This warranty does not imply any restriction of your statutory rights.

Your dealer: .................................... Art. No.: .........................................

Description of problem: ...................................................................................

....................................................................................................................

Name: ...........................................

Street: ...........................................

City/Postcode: ................................

Telephone: .....................................

Date of purchase: ............................

Signature: ......................................

Page 46

Instrucciones de uso

Page 47

Sobre este manual

Antes de utilizar el aparato, lea detenidamente las indicaciones de

seguridad y el manual de instrucciones. Guarde el presente manual de instrucciones por si necesita volver a utilizarlo más tarde. En caso de venta o entrega a terceros del aparato, se debe entregar el manual de instrucciones al siguiente propietario/usuario del producto.

Uso previsto

Este producto sirve exclusivamente para el uso privado. Se ha desarrollado como medio electrónico de uso de servicios multimedia.

Advertencias de carácter general

• ¡Existe PELIGRO DE ASFIXIA! Mantener los materiales de embalaje (bolsas de

plástico, bandas de goma) alejadas del alcance de los niños. Este producto contiene piezas pequeñas que un niño podría tragarse. Hay RIESGO DE AXFISIA.

• Si se derrama el ácido de las pilas, este puede provocar abrasiones Evite el contacto del ácido de las baterías con la piel, los ojos y las mucosas. En caso de contacto con el ácido, enjuague inmediatamente las zonas afectadas con agua limpia abundante y visite a un médico.

• ¡PELIGRO DE DESCARGA ELÉCTRICA! NNo doblar, aplastar, estirar ni pasar por encima de cables de alimentación o conexión ni de alargadores o piezas de empalme. Proteja los cables de los bordes aﬁ lados y el calor excesivo. Antes de poner en funcionamiento, compruebe si presentan desperfectos el aparato, los cables y las conexiones. ¡No poner nunca en funcionamiento un aparato defectuoso o un aparato cuyas piezas conductoras de corriente presenten desperfectos! Es necesario recambiar sin demora las piezas defectuosas a través de una empresa de servicio técnico autorizada.

Page 48

• ¡PELIGRO de daños materiales! No desmonte el aparato. En caso de que exista algún defecto, le rogamos que se ponga en contacto con su distribuidor autorizado. Este se pondrá en contacto con el centro de servicio técnico y, dado el caso, podrá enviarle el aparato para su reparación.

• ¡No cortocircuitar ni arrojar al fuego el aparato! El calor excesivo y el manejo inadecuado pueden provocar cortocircuitos, incendios e incluso explosiones.

• No interrumpa jamás una conexión de datos con el ordenador antes de que todos los datos se hayan transmitido. La interrupción puede provocar pérdidas de datos de las que el fabricante no se hace responsable.

NOTAS sobre la limpieza

• Apague la cámara.

•

Limpie las lentes (oculares y/o objetivos) exclusivamente con un paño suave y sin hilachas (p. ej. de microfibras). No presione el paño con demasiada fuerza para evitar arañazos en las lentes.

• Limpie solamente el exterior del aparato con un paño seco. No utilice productos de

limpieza para evitar daños en el sistema electrónico.

• Limpie la carcasa de protección después de su uso con agua limpia y clara y séquela.

Declaración de conformidad de la Unión Europea (CE)

Bresser GmbH ha emitido una “Declaración de conformidad” de acuerdo con las directrices y normas correspondientes. Dicha declaración se puede consultar en cualquier momento, previa petición.

Page 49

ELIMINACIÓN

Elimine los materiales de embalaje separados por tipos. Obtendrá información sobre la eliminación reglamentaria en los proveedores de servicios de eliminación municipales o en la agencia de protección medioambiental.

¡No elimine los electrodomésticos junto con la basura doméstica! Conforme a la directiva europea 2002/96/UE sobre aparatos eléctricos y electrónicos usados y a su aplicación en la legislación nacional, los aparatos

eléctricos usados se deben recoger por separado y conducir a un reciclaje que no perjudique al medio ambiente. Las pilas y baterías descargadas deben ser llevadas por los consumidores a recipientes de recogida para su eliminación. En los proveedores de servicios de eliminación municipales o en la agencia de protección medioambiental podrá obtener información sobre la eliminación de aparatos o pilas usados fabricados después del 01-06-2006.

La batería integrada solo se puede extraer para su eliminación. La apertura de

la tapa de la carcasa puede provocar la destrucción del aparato. Descargue completamente la batería antes de eliminarla. Desenrosque todos los tornillos de la carcasa y abra la tapa de la misma. Desconecte las conexiones de la batería y extráigala. Proteja los contactos descubiertos y empaquete la batería de tal modo que no se mueva dentro de su embalaje.

Page 50

b c

d E

F G

(a) (b) (c)

Volumen de suministro

Cámara

Carcasa sumergible

Soporte de bicicleta

E Tornillos y tuercas para

la fijación del soporte

F Base de la montura G

Montura multifunción 2x 90° (a+b) y 1x recta (c)

Carcasa de la cámara y clip para el cinturón

Adaptador de trípode de 1/4” (macho/hembra)

Base para superficies planas y curvadas

Puertas traseras

Bridas

Pegatinas 3M para la base de la montura

Palo Selfie

Cable USB y Fuente

de alimentación

Correas, Alambre y paño

de limpieza

Page 51

1) 1!

1%1$

H J

Page 52

Como abrir y cerrar la carcasa sumergible

Como abrirla:

Presione la pinza hacia arriba, para abrir la carcasa (1).

Como cerrarla:

Presione la puerta trasera hacia abajo (1) y luego encaje la abrazadera en la bisagra (2).

Ahora, simplemente presione la abrazadera hacia abajo (3) para cerrar.

Page 53

Como cambiar la batería

Sacar la tapa trasera. Alinee la nueva tapa trasera con la bisagra y presione hacia abajo hasta que encaje en su lugar.

Cargar con la Fuente de alimentación incluida o a través del ordenador usando el cable USB.

Tapa de la batería

Como cambiar la tapa trasera

Page 54

• ARRIBA

• Botón de reproducción

Altavoz

Pantalla TFT

• ABAJO

• Botón Wi-Fi

Funciones

[

]

Indicador de funcionamiento

• Interruptor ON/OFF

• MODE

• Volver

Micrófono

Lente

Indicador

de carga

Ranura de

tarjeta Micro SD/TF*

Puerto Micro USB 2.0

Micro HDMI

Page 55

[

]

Interruptor para abrir

la carcasa sumergible

• ARRIBA

• Botón de reproducción

• ABAJO

• Botón Wi-Fi

Lente

• Interruptor ON/OFF

• MODE

• Volver

Tapa de la batería

Page 56

Montaje de la cámara

Montaje en una superficie plana o curva:

Elija la base plana o curva dependiendo de la superficie.

Instalación en una base plana:

= =

Page 57

Montaje vertical:

Montaje lateral:

Page 58

Ejemplos de montaje:

Montaje de la base:

Ajustar la montura de la base (5) en la base (9). Utilice la base plana o la curva, dependiendo de la superficie. Ahora utilice los tornillos (4) para montarla junto la carcasa impermeable (2).

Montaje para bicicleta:

Fije la carcasa impermeable con la cámara (1/2) en la montura multifunción 6a. Ahora fije la montura de bicicleta (3) a la montura multifunción 6a y luego fíjela al manillar. Apriete firmemente los tornillos (4).

Montaje para el cinturón:

Coloque la cámara (1) en la carcasa y luego conecte el clip para el cinturón a la carcasa. Fije el clip al cinturón.

Page 59

Montaje para el casco (Montaje vertical):

Ponga la etiqueta adhesiva 3M (12) en la base (9) y coloque la base de la montura en el casco.

Montaje para el casco (Montaje lateral):

Coloque la montura multifunción 6a en la montura multifunción 6b y luego monte la base (9/5) en la montura multifunción 6a. Finalmente coloque la carcasa impermeable con la cámara en el 6b. Ponga la etiqueta adhesiva 3M (12) en la base (9) y colóquela en el casco.

Page 60

Características del producto

• Una carcasa resistente al agua que le permite filmar fascinantes deportes acuáticos: Resistente al agua hasta una profundidad de 30 metros.

• Pantalla de alta definición que muestra y reproduce los fascinantes videos grabados.

• Batería desmontable que es fácil de reemplazar y prolonga la vida útil de su cámara.

• Grabación de video usando la batería o grabación de video mientras está cargando.

• 12 mega pixel (HD) lente de gran angular.

• Salida HDMI HD.

• Soporta tarjetas de memoria Micro SD/TF* hasta un máximo de 32 GB.

Funcionamiento

1. Inserte la tarjeta Micro SD*

Nota: Para un mejor rendimiento, elija la marca de tarjetas Micro SD y formatéela en su equipo antes de usarla. No está garantizado el perfecto funcionamiento de tarjetas de otras marcas.

2. Instalar o quitar la batería

A. Presione la tapa de la batería para abrirla. B. Instale correctamente la batería en la cámara. C. Quitar la batería: simplemente abra la tapa de la batería para sacar la batería.

3. Carga

A. Puede cargarse con la fuente de alimentación o conectando la cámara al ordenador a

través de cable usb. B. La cámara puede grabar videos mientras está cargando. C. Se puede cargar la cámara incluso cuando está apagada.

* Tarjeta Micro SD no incluida

Page 61

4. Encender y apagar la cámara Presione y mantenga presionado el botón [

] de entre 3 y 5 segundos para

encender o apagar la cámara.

5.1 Cambio de modo Presiones el botón [Power On-Off / mode] [

] varias veces para recorrer los modos

de la cámara.

Modo de Cámara

Descripción

Modo de grabación de video

Grabacción vídeo

Modo de fotografía Permite hacer una sola foto

Ráfaga de fotos Hace tres fotos seguidas

Time Lapse Hace fotos con ciertos intervalos (ajustable)

Ajustes Ajuste de la configuración de la cámara

5.2 Modo de selección rápida

Presionar y mantener “OK” [ ] para entrar en el modo de selección rápida.Aquí puede completar un ciclo utilizandolos botones de UP(subir)y DOWN (bajar). Para seleccionar uno presiones “OK” [ ]. Para salir mantener presionado el botón de “OK” [ ] durante tres segundos.

Page 62

6. Como grabar videos y configurar los ajustes de grabación

6.1. Grabación de video Encienda la cámara presionando [

]. Comience con el modo de grabación de video. Se

mostrará el icono en la parte superior izquierda. Inserte la tarjeta SD y empiece a grabar presionando “OK” [ ]. Presione otra vez “OK” [ ] si quiere parar la grabación.

6.2. Fotografías & Ajustes Cambie el modo de disparo presionando [

]. Aparecerá el icono en la esquina superi-

or izquierda. Presione ”OK” [ ] para tomar las fotos.

6.3. Almacenamiento de archivo & Reproducción

Después de que haya terminado la grabación utilice un cable USB para exportar los vídeos a un ordenador y reproducirlos. También puede usar la tarjeta Micro SD y acceder a las imágenes con un lector de tarjetas.

7. Modo de reproducción

Para entrar o salir del modo de reproducción, presionar el botón de reproducción “UP / Playback button”. Presionar el botón de Mode [

]para alternar entre la reproducción de

vídeo o la reproducción de fotos. Presionar ”OK” [ ] para aceptar. Usar los botones UP / DOWN para alternar entre las distintas opciones. Para volver a la pantalla de selección de reproducción, presionar el botón de Mode [

8. Modo Wi-Fi/ App Cámara

Primero descargar una App de Smartphone para cámara deportiva,por ejemplo la App gratuita „Ez iCam“. Presionar el botón „DOWN / Wi-Fi “ para activar el Wi-Fi. Conectar la cámara (buscar una red llamada p.e. „ActionCamN9“) con tu dispositivo WIFI usando la contraseña: „1234567890“. Ahora puedes empezar a utilizar la App de tu cámara deportiva.

Page 63

Modo de configuración

Para acceder a la configuración, presionar varias veces [ ] hasta que puedas ver el icono para los ajustes. Ahora presiona “OK”

[

]

para abrir el menu.

Tamaño de video (Video Resolution)

Cambio de la resolución de video 1080p (30fps) / 720p (60fps)

Looping Video Off / On

Imp fecha (Time Stamp) Off (Desact) / Fecha / Fecha/Hora

Exposición -0.7 / -0.3 / 0.0 / +0.3 / +0.7 / +1.0 /

+1.3 / +1.7 / +2.0

Resolución (Resolución fotográﬁ ca)

Cambio de la resolución de imagen (12MP – 4000x3000 recomendada)

Ráfaga de fotos On - 3 Fotos

Time Lapse 2s / 3s / 5s / 10s / 20s / 30s / 60s

El continuo Desactivada / Activada

Frecuencia 50Hz / 60Hz / Auto

Idioma Elegir idioma OSD

Fecha / Hora Poner hora y fecha actual

Page 64

Sonidos Obturador On / Off

Inicio On / Off Señal acústica On / Off Volumen: 0/1/2/3

Girar_180 (Upside Down) On / Off

Salvapantallas Off / 1min / 3min / 5min

Ahorro energia (Power Saver) Off / 1min / 3min / 5min

Formatear Todos los datos de la tarjeta SD se borrarán

Restabl. Todo (Reset) Resetee el sistema para volver a los

ajuntes predeterminados

Versión Ver la versión actual del ﬁ rmware

Datos técnicos

Pantalla TFT Pantalla de 2 pulgadas (5.08 cm)

Lente 140° gran angular

Carcasa sumergible hasta 30 m

Opciones de idioma Deutsch, English, Español, Français, Italiano,

Português, русский, Polski, Dutch, Türkçe,

eština, Chinese, Japanese, Korean, Thai

Page 65

Resolución de las fotos 12 MP (4000x3000),

8 MP (3264x2448), 5 MP (2560x1920), 2 MP (1920x1080)

Resolución de los videos 1080p (30fps), 720p (60fps)

Formato de video MOV

Formato de compresión de videos

H.264

Almacenaje Tarjeta Micro SD hasta 32 GB

(no incluida)

Modo de disparo Video / Foto / Rafaga foto / Time Lapse

Frecuencia 50Hz/60Hz

Interfaz USB USB 2.0

Dimensiones 59.3x41.1x24.6 mm

Peso 60 g

Nota: las especificaciones podrán ser objeto de modificación debido a mejoras o actualizaciones. Por favor, considere el producto actual como la forma estándar.

Page 66

Garantía y prolongación del período de garantía

El período de garantía asciende a 2 años a partir del día de la compra. Por favor, conserve el ticket de compra como justiﬁ cante. Para poder disfrutar de un período de garantía prolongado voluntariamente a 5 años, sólo tiene que registrarse en Internet y rellenar un breve cuestionario. Puede realizar el registro en www.bresser.de/warranty. Para hacer uso de la garantía es necesario realizar este registro dentro del plazo de 3 meses después de la compra (para ello se utiliza como referencia el justiﬁ cante de compra). Si la inscripción se realiza con posterioridad a dicha fecha, esto supone la pérdida de su derecho a la prolongación de la garantía.

Si tiene problemas con el producto, póngase en contacto con nuestro servicio al cliente primero - por favor no envíe ningún producto sin consulta previa por teléfono. Muchos problemas se pueden resolver por teléfono. Si el problema se produjo después de que el periodo de garantía ha terminado, o no está cubierto por los términos de nuestra garantía, recibirá una presupuesto por nuestra parte de forma gratuita del coste de reparación.

Servicio al cliente: +49 (0) 2872 - 80 74-210

Page 67

Importante para cualquier devolución:

Asegúrese de devolver el producto cuidadosamente empaquetado en el embalaje original para evitar daños durante el transporte. Por favor adjuntar el recibo de caja (o una copia) y una descripción del defecto. Esta garantía no implica ninguna restricción de sus derechos legales.

Su tienda especializada: ................... Art. No.: .........................................

Descripción del error: .....................................................................................

....................................................................................................................

Nombre: ........................................

Calle: .............................................

Código postal/Ciudad: .....................

Teléfono: ........................................

Fecha de compra: ...........................

Firma: ............................................

Page 68

ANL9683001MSP0716NG

Bresser GmbH

Gutenbergstr. 2 DE-46414 Rhede www.bresser.de · [email protected]

Irrtümer und technische Änderungen vorbehalten. Errors and technical changes reserved.

Visit our website: www.nationalgeographic.com
