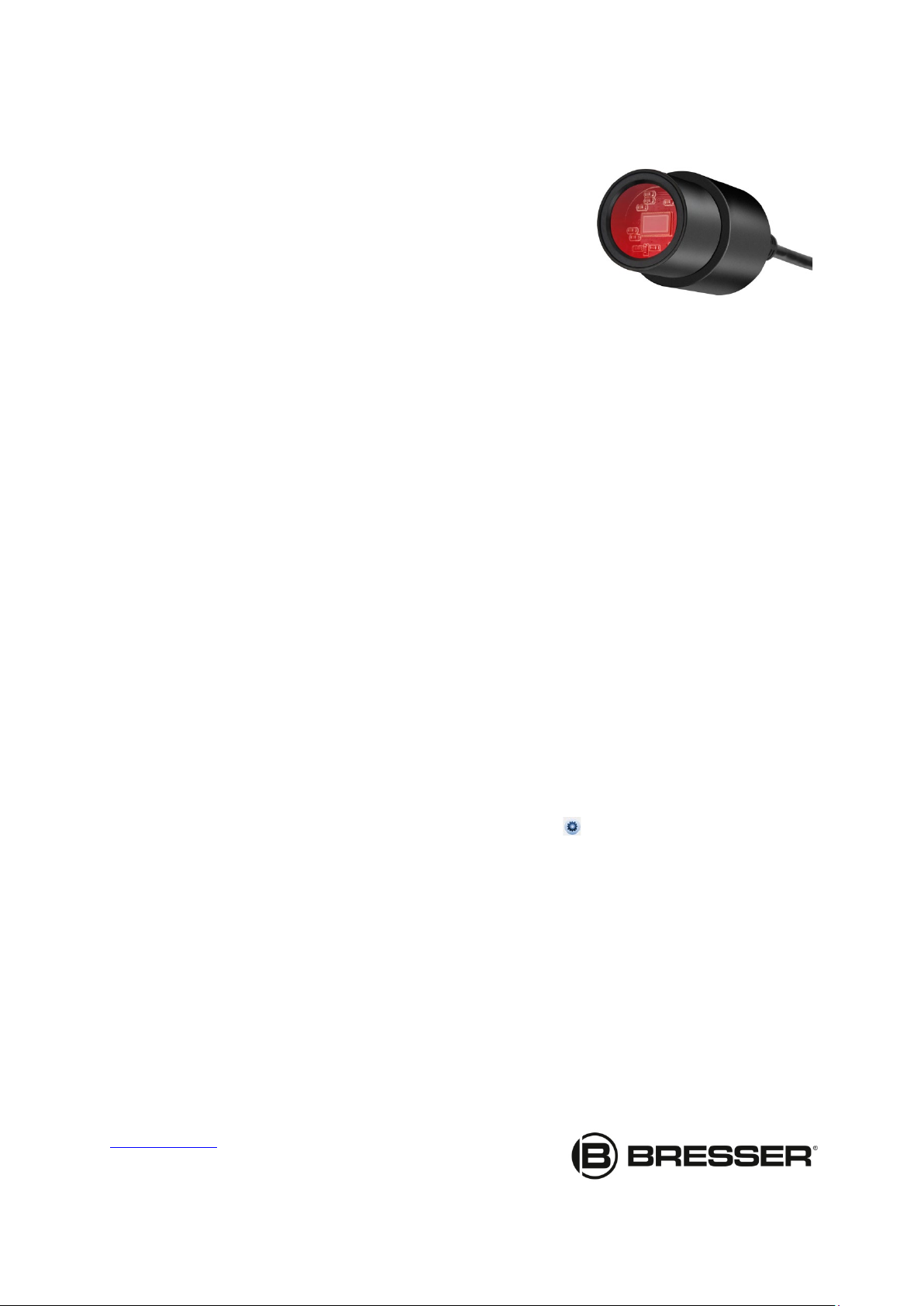

Schnellstartanleitung BRESSER MikrOkular HD · Art. Nr. 5913650
Okularkamera für Mikroskope, Auflösung 1920 x 1080 Pixel (HD)
Lieferumfang:
- USB-Kameramodul inkl. Staubschutzkappe, 23.2mm Steckhülse
- Mini-USB-Kabel
- Software CD „CamLabLite“ oder Download
Software installieren:
Die Bildaufnahmesoftware finden Sie auf einer beigelegten CD oder als Download. Diese ist geeignet für Win 7/
8.1/10. Doppelklicken Sie auf die Datei und folgen Sie den Hinweisen im Installationsprogramm. Eine
Treiberinstallation ist nicht notwendig. Die Kamera wird von geeigneten Windows Betriebssystemen
automatisch erkannt.
Anschluss an das Mikroskop:
Bei Mikroskopen mit 23,2mm Okularhülse kann das MikrOkular HD anstelle des Okulars eingesetzt werden.
Hierzu entfernen Sie das Okular und ziehen Sie die Barlowlinse komplett heraus. Das MikrOkular HD kann dann
direkt in den Okulartubus eingesetzt werden.
Bildaufnahme:
Verbinden Sie die Kamera mit Ihrem PC. Starten Sie die Software „CamLabLite“ und aktivieren Sie das
MikrOkularHD in der Kamera Liste der Software. Schalten Sie das Mikroskop ein und legen ein möglichst
kontrastreiches Präparat auf (zB gefärbter Pflanzenschnitt). Schauen Sie durch das Okular und stellen Sie mit
niedrigster Vergrößerung das Präparat scharf ein. Stecken Sie dann wie oben beschrieben die Kamera in den
Okulartubus. Normalerweise muss jetzt nur wenig nachfokussiert werden, um ein scharfes Bild in der Vorschau
zu erhalten. Es wird immer das gesamte Bildfeld in der Software angezeigt. Die Kamera zeigt einen kleineren
Ausschnitt als im Okular gesehen werden kann. Dies ist normal. Wählen Sie ggf. eine andere Vergrößerung am
Mikroskop um einen passenden Bildausschnitt aufzunehmen.
Die Aufnahme wird über die Schaltfläche „Schnappschuss“ (Einzelbild) bzw. „Aufnahme“ (Video) gestartet. Der
Speicherort und die Sprache der Software kann über den Knopf gewählt werden. Wählen Sie die
Auflösung der Vorschau bzw. der Aufnahme über das Menü „Live“. Die Bildhelligkeit wird automatisch geregelt.
Sorgen Sie dafür, dass die Mikroskopbeleuchtung möglichst hell eingestellt ist. Möchten Sie die Bildhelligkeit
manuell steuern, entfernen Sie das Häkchen bei „Auto Belichtung“ und betätigen den Regler bei
„Belichtungszeit“.
Für ein optimales Ergebnis können auch Einstellungen im Menü „Farb Abgleich“ vorgenommen werden. Je
nach Kameramodell können einzelne Bedienelemente inaktiv sein, wenn die Kamera diese Funktionen nicht
unterstützt.
