Bresser ACTION CAMERA Territory User Manual

DE
Bedienungsanleitung
Operating instructions
ES
Instrucciones de uso
PT
Manual de instruções
PL
Instrukcja użytkownika
ACTION CAMERA
Territory // HD 360° WIFI
Art.No. 8785107
DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Infor-
mationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.
EN
Visit our website via the following QR Code or web link to find further information on this
product or the available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode
d’emploi en d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over
dit product of de beschikbare vertalingen van deze gebruiksaanwijzing.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a
visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.
ES
Visite nuestra página de Internet utilizando el siguiente código QR o el enlace web, para
buscar más información sobre este producto o versiones disponibles del presente manual de instrucciones en diferentes idiomas.
PT
Aceda à nossa página na Internet através do seguinte código QR ou hiperligação, para procu-
rar outras informações sobre este produto ou os idiomas disponíveis deste manual de instruções.
DK
Ønsker du en udførlig vejledning til dette produkt på et bestemt sprog? Så besøg vores
website ved hjælp af følgende link (QR-kode) for tilgængelige versioner.
PL
Odwiedź naszą stronę internetową, korzystając z kodu QR lub za pośrednictwem linka siecio­wego, aby poszukać więcej informacji na temat tego produktu lub dostępnych wersji językowych niniejszej instrukcji obsługi.
RU
Посетите нашу страницу в сети Интернет, используя QR-код или Web-ссылку, для
получения дополнительной информации по данному устройству или для поиска доступных языковых версий данного руководства по эксплуатации.
TR
Bu ürünle ilgili daha fazla bilgi ile bu kılavuzun geçerli çevirileri için aşağıdaki Barkod Kodundan
ya da web bağlantısından internet sitemizi ziyaret edin.
2
FULL MANUAL & APP & VIDEO DOWNLOAD:
www.bresser.de/download/8785107
SERVICE AND WARRANTY:
www.bresser.de/warranty_terms
DE
Bedienungsanleitung...........................................4
EN
Operating instructions .......................................12
ES
Instrucciones de uso .........................................20
PT
Manual de instruções ........................................28
PL
Instrukcja użytkownika ......................................36
3
Allgemeine Informationen
Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung für die erneute
Verwendung zu einem späteren Zeitpunkt auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden Besitzer/Benutzer des Produkts weiterzugeben.
Verwendungszweck
Dieses Produkt dient ausschließlich der privaten Nutzung. Es wurde entwickelt als elektroni­sches Medium zur Nutzung multimedialer Dienste.
Allgemeine Warnhinweise
ERSTICKUNGSGEFAHR — Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.)
von Kindern fernhalten! Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht ERSTICKUNGSGEFAHR!
• Ausgelaufene Batteriesäure kann zu Verätzungen führen! Vermeiden Sie den Kontakt von
Batteriesäure mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie einen Arzt auf.
GEFAHR EINES STROMSCHLAGS — Strom- und Verbindungskabel sowie Verlängerun-
gen und Anschlussstücke niemals knicken, quetschen oder zerren. Schützen sie Kabel vor scharfen Kanten und Hitze. Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen. Beschädigtes Gerät oder ein Gerät mit beschä­digten stromführenden Teilen niemals in Betrieb nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausgetauscht werden.
4
GEFAHR von Sachschäden! — Bauen Sie das Gerät nicht auseinander!
Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.
• Gerät nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsach-
gemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!
• Unterbrechen Sie niemals eine bestehende Datenverbindung zum Computer bevor Sie
alle Daten übertragen haben. Durch eine Unterbrechung kann es zu Datenverlusten kommen, für die der Hersteller keine Haftung übernimmt!
HINWEISE zur Reinigung
• Schalten Sie die Kamera aus.
• Reinigen Sie die Linsen (Okulare und/oder Objektive) nur mit einem weichen und fussel-
freien Tuch (z. B. Microfaser). Das Tuch nicht zu stark aufdrücken, um ein Verkratzen der Linsen zu vermeiden.
• Reinigen Sie das Gerät nur äußerlich mit einem trockenen Tuch. Benutzen Sie keine
Reinigungsflüssigkeit, um Schäden an der Elektronik zu vermeiden.
• Reinigen Sie die Schutzhülle nach jedem Gebrauch mit klarem, sauberem Wasser und
trocknen Sie es gründlich.
EG-Konformitätserklärung
Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlini­en und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Diese kann auf Anfrage jederzeit eingesehen werden.
DE
5
ENTSORGUNG
Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungs­gemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.
Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik­Altgeräte und deren Umsetzung in nationales Recht müssen verbrauchte Elektroge-
räte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom Verbraucher in Batteriesammelgefäßen entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien, die nach dem
01.06.2006 produziert wurden, erfahren Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.
Der integrierte Akku darf nur zur Entsorgung entnommen werden! Durch das
Öffnen der Gehäuseschale kann das Gerät zerstört werden. Entladen Sie den Akku vor der Entsorgung komplett. Drehen Sie alle Schrauben am Gehäu­se heraus und öffnen Sie die Gehäuseschale. Trennen Sie die Anschlüsse vom Akku und nehmen Sie den Akku heraus. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.
Garantie & Service
Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer ver­längerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich.
Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.
6

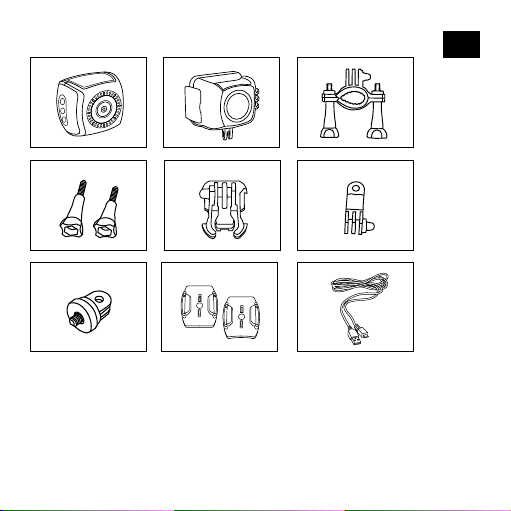

Lieferumfang
b c
DE
d
Kamera
b
Wasserdichtes Gehäuse
c
Fahrradhalterung
d E Flügelschrauben F Basis-Verbindungsstück
Multifunktions-Verbindungsstück
G
1/4” Stativadapter
H
FE
IH
G
J
Basis-Halterungen für
I
flache oder gebogene Oberflächen
USB Kabel
J
7
Erste Schritte
Wasserdichtes Gehäuse öffnen/schließen:
Lösen Sie die Schnalle an der Seite des Wasserdichten Gehäuses, um die Kamera zu entnehmen.

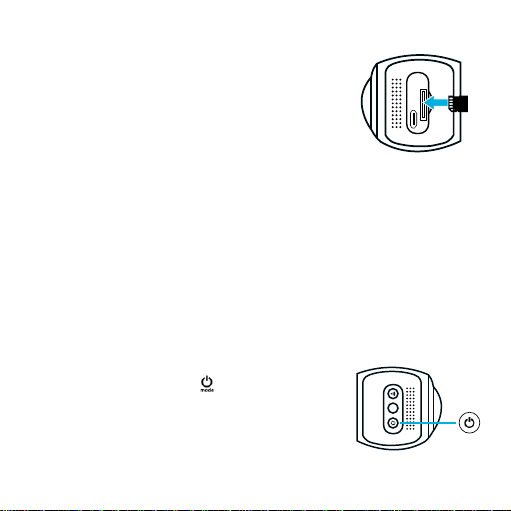

microSD-Speicherkarte einsetzen*
• Class 10 SDHC oder höher erforderlich
• Kapazität bis zu 32 GB
Hinweis: Nutzen Sie bitte nur microSD-Speicherkarten von namhaften Herstellern für die beste Leistung und formatieren Sie die Speicherkarte vor dem Gebrauch auf Ihrem Computer. Eine einwandfreie Funktion kann mit No-Name Speicherkarten nicht garantiert werden.
Akku einsetzen oder entfernen
A. Batteriefachdeckel entfernen. B. Akku in korrekter Richtung einsetzen. C. Batteriefachdeckel wieder aufsetzen.
Akku aufladen
A. Der Akku kann mit dem beiliegenden USB Kabel am Computer aufgeladen werden. B. Die Kamera kann während des Ladevorgangs Videos aufnehmen. C. Die Kamera kann auch in ausgeschaltetem Zustand aufgeladen werden.
Kamera ein- und ausschalten
Drücken und halten Sie den Ein/Ausschalter [ Sekunden, um die Kamera ein- oder auszuschalten.
] für 3 bis 5
OK
SD
8
*microSD-Speicherkarte nicht enthalten
Aktivierung bei Erstinbetriebnahme
WIFI
Stellen Sie sicher das ihr Smartphone mit dem Internet verbunden ist, damit das Gerät bei Erstinbetriebnahme aktiviert werden kann.
Sprache ändern
Die Sprache wird nach erfolgreicher Verbindung mit der App automatisch geändert.
Wi-Fi Modus/ Kamera App
Installieren Sie zuerst die App auf Ihrem Smartphone. Suchen Sie dazu im Appstore oder dem Google Play Store nach „Bresser 360“. Nach der Installation, drücken Sie die „Wi-Fi Taste [
]“ der Kamera 3 Sekunden um Wi-Fi auf der Kamera zu aktivieren. Verbinden Sie
jetzt die Kamera mit ihrem Smartphone (Suchen Sie ein Netzwerk mit dem auf der Kamera angezeigten Namen). Starten Sie jetzt die App.
APP DOWNLOAD:
www.bresser.de/download/8785107
Verbindungsprobleme
Es kann vorkommen das nach einiger Zeit die Meldung: „WLAN hat keinen Internetzugriff oder „Das Netzwerk hat keinen Internetzugriff – Verbindung beibehalten?“ erscheint. Wäh­len Sie hier „Für dieses Netzwerk nicht mehr Fragen“ und bestätigen Sie mit „JA“.
Videos, Fotos aufnehmen und Einstellungen vornehmen
Sie haben jetzt die Möglichkeit mit der App über Ihr Smartphone, Videos und Fotos aufzu­nehmen, sich Aufnahmen anzusehen und die Einstellungen der Kamera zu verändern.
DE
9
Funktionen
WIFI
B
E
10
G
C D
OK
F H
WIFI
I1)J
DE
1. Linse
2. microSD Steckplatz
3. Micro USB Anschluss
4. Batteriefachabdeckung
5. Wi-Fi Taste
6. OK / Aufnahme-Taste
7. Ein/Ausschalter
8. Bildschirm
9. Zugriffsanzeige
10. Stativgewinde
11

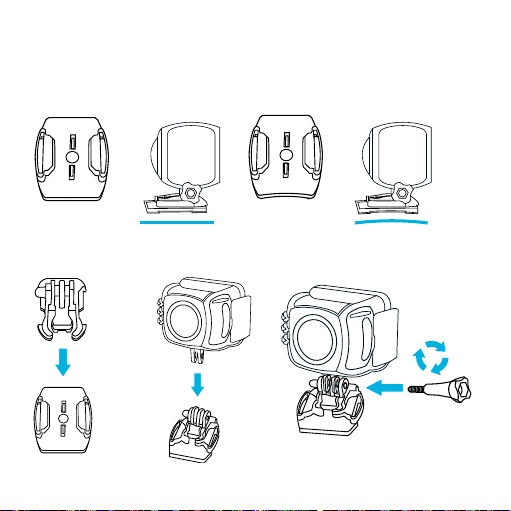

Verwendung der Halterungen
Befestigung an flachen oder gebogenen Oberflächen:
Wählen Sie, je nach Oberfläche, die flache oder gebogene Basis-Halterung aus.
= =
Befestigung an Basis-Halterung (z.B. Helm-Montierung):
12
Technische Daten
Bildschirm 1.5 Zoll (3.81 cm) Bildschirm Kabellose Datenübertragung Wi-Fi zur Liveübertragung auf das Smartphone Linse 220° Weitwinkel Wasserdichtes Gehäuse Wasserdicht bis 30 Meter Sprachen Deutsch, English, Español, Français,
Bild-Auflösung 3 MP / 2 MP / 1 MP Video-Auflösung 1920x1088 (30fps), 1280x720p (30fps),
Videoformat AVI Videocodec mjpeg Speicher microSD-Speicherkarte (bis 32 GB)
Aufnahme-Modus Video / Photo Frequenz 50Hz/60Hz Schnittstellen Micro-USB, microSD Kartenslot Maße 55x50x45 mm Gewicht 99 g
Hinweis: Technische Daten können sich durch Aufrüstung oder Aktualisierung ändern. Bitte beachten Sie das eigentliche Produkt als Standard.
Italiano, Português, Polski
640x480 (30 fps)
(nicht enthalten) (Class 10 SDHC oder höher erforderlich)
DE
13
About this Instruction Manual
Please read the safety instructions and the operating instructions carefully before
use. Keep these instructions for renewed use at a later date. When the device is sold or given to someone else, the instruction manual must be provided to the new owner/user of the product.
Intended Use
This product is intended only for private use. It was developed as an electronic medium for the use of multimedia services.
General Warnings
Risk of choking — Keep packaging material, like plastic bags and rubber bands, out of
the reach of children, as these materials pose a choking hazard. This product contains small parts that could be swallowed by children.
• Leaking battery acid can lead to chemical burns. Avoid contact of battery acid with skin, eyes and mucous membranes. In the event of contact, rinse the affected region immedi­ately with a plenty of water and seek medical attention.
Risk of electric shock — Never bend, pinch or pull the power and connecting cables, extensions and adapters. Protect the cables from sharp edges and heat.Before operat­ing, check the device, cables and connections for damage. Never use a damaged unit or a unit with damaged power cables. Damaged parts must be exchanged immediately by an authorised service centre.
Risk of property damage! — Do not disassemble the device. In the event of a defect, please contact your dealer. The dealer will contact the Service Centre and can send the device in to be repaired, if necessary.
• Do not expose the device to high temperatures. Do not short-circuit the device or throw them into a fire. Excessive heat or improper handling could trigger a short-circuit, a fire or an explosion.
14
• Do not interrupt an on-going data connection to a computer before all data has been transferred. This could lead to data loss for which the manufacturer is not liable.
Notes on cleaning
• Turn off the camera
Clean the eyepieces and/or lenses only with a soft, lint-free cloth, (e.g. microfibre cloth). To avoid scratching the lenses, use only gentle pressure with the cleaning cloth.
• Only use a dry cloth to clean the exterior of the device. To avoid damaging the electronics,
do not use any cleaning fluid.
• Clean the protective case after each use with clear, clean water and dry it thoroughly.
EC Declaration of Conformity
Bresser GmbH has issued a Declaration of Conformity‘ in accordance with appli­cable guidelines and corresponding standards. This can be viewed any time upon request.
Disposal
Dispose of the packaging materials properly, according to their type, such as paper or cardboard. Contact your local waste-disposal service or environmental authority for information on the proper disposal.
Do not dispose of electronic devices in the household garbage! As per the Directive 2002/96/EC of the European Parliament on waste electrical and electronic equipment and its adaptation into German law, used electronic de-
vices must be collected separately and recycled in an environmentally friendly man­ner. Empty, old batteries must be disposed of at battery collection points by the consumer. You can find out more information about the disposal of devices or batteries produced after 6 January 2006 from your local waste-disposal service or environmental authority.
EN
15
The integrated battery must only be removed for disposal. Opening the device
housing can damage the unit. Drain the battery completely before disposal. Remove all the screws in the housing and open the device housing. Remove the connections to the battery and remove it. Cover the open contacts with tape and package the battery in such a way that it cannot shift in the packaging.
Warranty & Service
The regular guarantee period is 2 years and begins on the day of purchase. To benefit from an extended voluntary guarantee period as stated on the gift box, registration on our website is required. You can consult the full guarantee terms as well as information on extending the guarantee period and details of our services at www.bresser.de/warranty_terms.
16
Scope of delivery
b c
EN
d
FE
IH
Camera
b
Waterproof case
c d Bicycle mount e Thumb knobs f Retaining clip for Base mount
Multifunction mount
g
1/4” Tripod adapter
h
G
J
Base for flat and curved surface
i
USB cable
j
17
