Bedienungsanleitung ............................................ 2
Feuchtigkeits-Detector
Moisture detector
MD
2
Bedienungsanleitung
EINFÜHRUNG
Dieser Feuchtigkeits-Detector ist ein nützliches Instrument, um den
Feuchtigkeitsgehalt von Holz oder Baustoffen wie z.B. Beton, Ziegel,
Estrich, Gipskarton, Tapeten, etc. zu bestimmen.
Bitte lesen Sie vor Inbetriebnahme des Geräts die folgenden Ausführungen sorgfältig durch und bewahren Sie die Anleitung für spätere
Verwendungen auf.
Schutzkappe
Messspitze
Anzeige Feuchtigkeitsniveau:
Niedrig
Mittel
Hoch
Anzeige Holz
Anzeige Baustoffe
Anzeige »akustisches Signal
eingeschaltet«
Ein-/Ausschalter: Zum Ein- und
Ausschalten länger als 3 Sekunden
gedrückt halten.
Anzeige bei schwacher Batterie
Anzeige »Hold«-Funktion, zum
»Einfrieren« der Messwerte
쐅 Auswahltaste: Zum Umschalten von
»Holz« auf »Baustoffe« und umgekehrt
쐈 »Hold«-Taste: Zum »Einfrieren« der
Messwerte ca. 1 Sekunde drücken,
nächstes Drücken schaltet die Funktion
wieder aus. Zum Ein- und Ausschalten des akustischen Signals
länger als 3 Sekunden gedrückt halten.
쐉 Batterieabdeckung (Rückseite)
BEDIENUNG
AAcchhttuunngg::
Beachten Sie, dass die Messspitzen bei unsachgemäßer
Verwendung Verletzungen verursachen können. Bei Nichtbenutzung
des Geräts unbedingt Schutzkappe aufsetzen. Halten Sie den Feuchtigkeitsmesser fern von Kindern!
Einlegen der Batterie:
Entfernen Sie die Batterieabdeckung und setzen Sie eine neue
Batterie (9V DC Alkaline Block Batterie) ein. Achten Sie auf die
korrekte Polarität.
1
2
3
4
5
6
G
8
I
J
K
L
3
MD Bedienungsanleitung
Wenn die Batterieanzeige » « im Anzeigefenster erscheint, muss
die Batterie durch eine neue ersetzt werden. Beachten Sie bei der
Entsorgung verbrauchter Batterien unbedingt die lokalen gesetzlichen
Bestimmungen.
Durchführung von Messungen:
1. Entfernen Sie die Schutzkappe und setzen Sie diese
auf die Unterseite des Gerätes auf.
2.
Halten Sie den Ein-/Ausschalter » « so lange gedrückt, bis eine Anzeige im Anzeigefenster erscheint.
Wählen Sie Holz » « oder Baustoffe » « aus, indem
Sie die Auswahltaste » « drücken.
Stecken Sie die Messspitzen in das zu überprüfende Material (z.B. Holz), und lesen Sie den Wert im Anzeigefenster ab. Zusätzlich ertönt ein akustisches Signal. Umso
höher der Ton, desto höher der Feuchtigkeitsgehalt.
Drücken Sie einmal die »Hold«-Taste » «, um die
Anzeige im Anzeigefenster »einzufrieren«. Dies kann
z.B. nützlich sein, wenn Sie an dunklen oder schlecht
einsehbaren Stellen eine Messung vornehmen wollen.
Das Symbol » « erscheint im Anzeigefenster und
das Messergebnis wird so lange angezeigt, bis die
»Hold«-Taste » « nochmals gedrückt wird.
Halten Sie die »Hold«-Taste » « länger als 3 Sekunden gedrückt, um den akustischen Ton ein oder aus zu
schalten.
ANWENDUNGSBEISPIELE
Auffinden eines Lecks in der Wand
Platzieren Sie die Messspitzen auf der
zu überprüfenden Oberfläche. Nehmen
Sie eine Messung vor und lesen Sie den
Wert im Anzeigefenster ab. Wiederholen
Sie diesen Vorgang an unterschied lichen Stellen. Werden die Messwerte
höher, so nähern Sie sich dem Leck.
Wenn sich die Werte nicht mehr weiter
erhöhen, haben Sie die Stelle mit dem
Leck gefunden.
4
Bedienungsanleitung MD

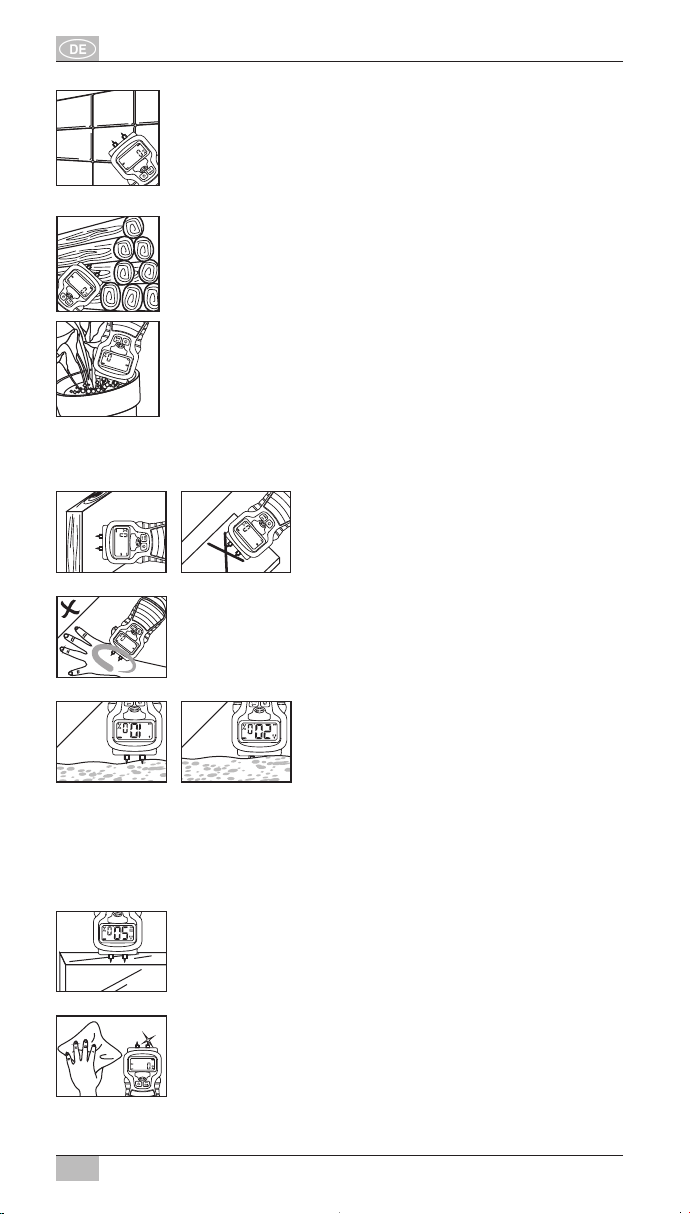

Überprüfen des Feuchtigkeitsgehalts von Baustoffen
z.B. von Beton, Ziegel, Estrich, Gipskarton, Tapeten vor
der Weiterbearbeitung.
Überprüfen des Feuchtigkeitsgehalts von Holz
z.B. von Brennholz oder von Holz als Baumaterial
Bestimmung des Feuchtigkeitsgehalts von Erde
Verwenden Sie hierzu die Einstellung »Baustoffe«
WICHTIGE HINWEISE
Platzieren Sie die Messspitzen
behutsam auf der Oberfläche,
wenden Sie keine Gewalt an.
Gehen Sie vorsichtig mit dem Gerät um, wenn die
Schutzkappe abgenommen ist. Die Messspitzen
können bei unsachgemäßer Verwendung Verletzungen
verursachen.
Beim Messen von Erde erhalten Sie
niedrigere Werte, wenn die Messung
nur an der Oberfläche vorgenommen
wird und höhere Werte, umso tiefer
Sie die Messspitzen in die Erde
stecken. Der Messwert unterscheidet
sich erheblich, wenn Sie in lockerer
bzw. in verdichteter Blumenerde
messen.
Wenn die Messspitzen auf eine metallische oder
leitfähige Oberfläche aufgesetzt werden, erscheint der
Maximalwert »50« oder »33« in der Anzeige.
Halten Sie die Messspitzen immer mit einem feuchten
Reinigungstuch sauber und setzen Sie die Schutzkappe auf, wenn Sie das Gerät nicht verwenden.
Erde Erde
Metall
5
MD Bedienungsanleitung
TECHNISCHE DATEN:
- Betriebsspannung: 9V DC Alkaline Block Batterie (nicht im
Lieferumfang enthalten)
- Automatische Abschaltung: nach 3 Minuten
- Messbereich: 5% - 50% (Holz); 1.5% - 33% (Baustoffe)
- Auflösung: 0.1%
- Genauigkeit: +/– 3%
- Richtwerte für den Feuchtigkeitsgehalt:
Feuchtigkeitsgehalt Holz (%) Baustoffe (%)
5 – 50 % 1,5 – 33 %
Niedrig 5 – 11,9 % 1,5 – 16,9 %
Mittel 12 – 15,9 % 17 – 19,9 %
Hoch 16 – 50 % 20 – 33 %
Entsorgung
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in den Hausmüll. Gemäß
Europäischer Richtlinie 2002/96/EG über Elektro- und
Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt
werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts
erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung
Umweltschäden durch falsche Entsorgung der Batterien!
Batterien gehören nicht in den Hausmüll. Sie können giftige
Schwermetalle enthalten und unterliegen der Sondermüll behandlung. Geben Sie deshalb verbrauchte Batterien bei einer
kommunalen Sammelstelle ab.
Brennenstuhl GmbH & Co. KG
72074 Tübingen · Germany
www.brennenstuhl.com
0451781/609
