Trädgårdsuttag med markspett

Bruksanvisning

GS 2 GS 4

DE DE

VIKTIGT:

Läs och spara denna bruksanvisning. Beakta och åtfölj säkerhetshänvisningarna.

Trädgårdsuttag med markspett

Innehållsförteckning Sida

1 Inledning......................................................................................................................... 53

2 Leveransomfång............................................................................................................. 53

3 Ändamålsenlig användning ............................................................................................ 53

4 Säkerhetshänvisningar................................................................................................... 53

5 Tekniska data................................................................................................................. 55

6 Översikt över apparaten................................................................................................. 56

7 Användning och montering............................................................................................. 56

7.1 Idrifttagning................................................................................................................ 57

8 Rengöring.......................................................................................................................57

9 Fellista............................................................................................................................ 57

10 Adress............................................................................................................................ 57

11 Konformitetsförklaring .................................................................................................... 58

Bruksanvisning 52

Trädgårdsuttag med markspett

1 Inledning

Denna bruksanvisning måste läsas fullständigt och noggrant. Den är en del av den produkt som ni nu har köpt och den innehåller viktiga hänvisningar angående driften och hanteringen. När denna produkt används, måste alla säkerhetshänvisningarna iakttagas. Om ni har frågor angående användningen av trädgårdsuttaget med markspett, kontakta er försäljare eller vår kundtjänst. Bruksanvisningen ska sparas och måste vid behov överlämnas till tredje part.

2 Leveransomfång

Efter att ha packat upp ert trädgårdsuttag med markspett, måste ni genast kontrollera om leveransomfånget är komplett. Dessutom måste ni kontrollera om trädgårdsuttaget med markspett är i ett oklanderligt skick.

1 x trädgårdsuttag 1 x markspett 1 x bruksanvisning

3 Ändamålsenlig användning

Trädgårdsuttaget med markspett är koncipierat för en montering utomhus, men den passar inte för att användas på byggplatser eller för andra råa användningar. Den kan enkelt och utan större manipulation placeras i jorden. En annan hantering än den som beskrivs i denna bruksanvisning är av princip inte tillåten och leder till skador på produkten. Dessutom måste man räkna med olika risker, dvs. elektrisk stöt, kortslutning, brand osv. kan vara en följd av en icke ändamålsenlig användning.

4 Säkerhetshänvisningar

VIKTIGT: Beakta följande hänvisningar, för att undvika person- och sakskador.

Omgivningsvillkor: Trädgårdsuttaget med markspett ska skyddas mot fuktighet och

stänkvatten. Men beakta att produkten inte är vattentät och att det därmed inte är tillåtet att använda den i vatten eller i närheten av rinnande vatten.

FARA: När detta inte beaktas, finns det risk för liv genom elektrisk ström.

Om det uppstår skador, som uppstår genom att denna bruksanvisning, i synnerhet säkerhetshänvisningarna och hanteringen, inte beaktas, så upphör garantin att gälla. Likaså påtar vi oss inget ansvar för följeskador. Bruksanvisningen ska sparas och måste vid behov överlämnas till tredje part.

Bruksanvisning 53

Trädgårdsuttag med markspett

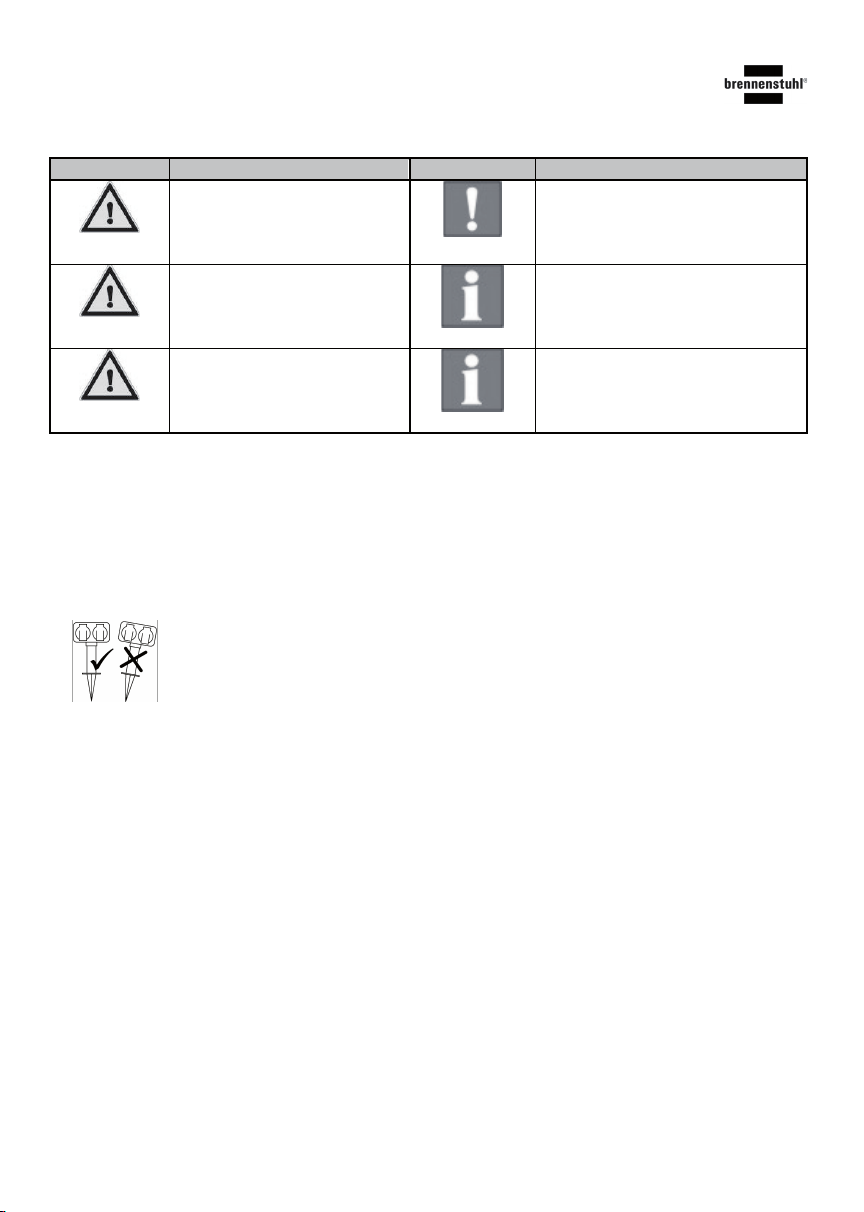

De signalord och symboler som används i denna bruksanvisning har följande betydelser:

Symbol Signalord/ Betydelse Symbol Signalord/ Betydelse

FARA:

Betydande risk för olycksfall för personer resp. livsfara, när detta inte beaktas

VARNING:

Medelstor risk för olycksfall för personer, när detta inte beaktas

SE UPP!

Låg risk för olycksfall för personer, risk för sakskador resp. skador på produkten

- Placera inte trädgårdsuttaget med markspett i områden där en värmeutveckling favoriseras, t.ex. inte i direkt solsken, använd den inte, när den är övertäckt.

- Anslut trädgårdsuttaget med markspett endast till ett jordat skyddskontaktuttag.

- Trädgårdsuttaget med markspett får inte tas i drift, när den har någon defekt. Det är absolut

förbjudet att fortsätta att använda gummiledningen, när dess isolering är skadad. Den måste ersättas mot en certifierad ledning och en propp med samma karakteristika.

- Säkerställ, att trädgårdsuttaget med markspett placeras lodrätt i tillräckligt stadig mark. (Markspettet ska stickas ner tillräckligt djupt i fast mark.).

VIKTIGT:

Vad ni ska beakta

HÄNVISNING: Närmare förklaringar

RÅD: Nyttiga råd

- Trädgårdsuttaget med markspett får användas bara i sådana områden, där vatten inte kan samla ihop sig. Trädgårdsuttaget med markspett måste installeras med ett avstånd på minst 0,5 m till dammar, bäckar osv., för att undvika att strömförande delar kommer i kontakt med vatten.

- Innan trädgårdsuttaget omplaceras, måste den skiljas från strömnätet. Dessutom måste propparna till alla anslutna strömförbrukare tas ut ur uttaget.

- Om trädgårdsuttaget med markspett skulle ramla omkull, så måste det, innan det tas i bruk igen, säkerställas att det inte har kommit in vatten i uttaget.

- Uttagen får öppnas endast av en elspecialist. Sådana ingrepp betyder livsfara genom elektrisk stöt.

- Om trädgårdsuttaget med markspett skulle trilla ner även från en låg höjd, så måste det kontrolleras om det har uppstått något synligt fel. Innan produkten åter tas i bruk, kontakta en specialist och låt honom kontrollera trädgårdsuttaget med markspett.

- Lämna aldrig barn utan uppsikt i närheten av trädgårdsuttaget med markspett. Barn underskattar farorna som utgår från elapparater.

- När åskväder annalkar, måste trädgårdsuttaget med markspett genast skiljas från strömnätet, eftersom det annars kan skadas, om det är kvar på strömnätet.

- Ge akt på att nätkabeln inte utgör en fara för att snubbla.

- Trädgårdsuttaget med markspett innehåller inga delar, som måste underhållas av

användaren.

Bruksanvisning 54

Trädgårdsuttag med markspett

- Tillsamman med en propp uppnås en stänkvattenskyddad funktion endast, när även proppen är stänkvattenskyddad (IP 44).

- Trädgårdsuttaget med markspett får anslutas endast till ett uttag som är skyddat mot läckström med hjälp av en jordfelsbrytare med max. 30 mA utlösningsström.

- Vid ytterligare förlängning, använd en förlängningskabel med ett anslutningsdon med skyddstypen IP 44 och som är tillåten för utomhusanvändningar. Detta förminskar risken för elektrisk stöt.

- Stick inte ihop flera uttag.

- När två, tre eller flera uttag används samtidigt, så få märkströmmen inte överskrida 16 A.

5 Tekniska data

Apparater GS 2 DE

GS 4 DE

Skyddstyp: IP 44 (stänkvattenskyddad) Märkspänning: 250 V ~ 50 Hz Märkström: 16 A Max. effekt: 3680 W Kabel: Gummikabel H07RN-F 3G1,5 Längd: 1,4 m / 10 m

Bruksanvisning 55

Trädgårdsuttag med markspett

6 Översikt över apparaten

Härefter finner ni en översikt över apparatens kommandodelar och indikeringar samt en kort funktionsbeskrivning.

(Bild på GS 4 DE)

Pos. Beteckning Funktion

1 2 resp. 4 uttag med

fällbart lock 2 Matarledning Strömförsörjning 3 Propp (IP 44) Förbindelse med ett skyddskontaktuttag (IP44) 4 Markspett Montering i mark 5 Handtag För att dra ut ur marken

För anslutning av förbrukare

7 Användning och montering

I detta kapitel förklaras de grundläggande funktionerna för trädgårdsuttaget med markspett. Läs igenom detta kapitel noggrant, så att ni förstår alla funktionerna och kan använda dem.

VIKTIGT: Beakta följande hänvisningar, i synnerhet säkerhetshänvisningarna, för att

kunna undvika felaktiga användningar och möjliga brister. Vid problem, slå upp i fellistan (kap. 9) eller kontakta vår kundtjänst (kontakt: se kap. 10).

Bruksanvisning 56

Trädgårdsuttag med markspett

7.1 Idrifttagning

Steg Beskrivning

För modellerna GS 2 DE och GS 4 DE markspetsen separat och måste skruvas fast i trädgårdskontaktdosan innan den används.

Fixera trädgårdsuttaget med markspett med spetsen lodrätt i marken.

VARNING: Säkerhetshänvisningarna, i synnerhet de angående platsen för

placeringen måste beaktas.

Dra ut trädgårdsuttaget med markspett

VARNING: Innan trädgårdsuttaget dras ut ur marken, måste det skiljas från

strömnätet. Dessutom måste propparna till alla anslutna strömförbrukare tas ut ur uttaget.

Trädgårdsuttaget med markspett får endast dras ur marken i handtaget.

8 Rengöring

Före rengöringen, dra ut nätproppen. Med tanke på den elektriska säkerheten, ska produkten torkas av med en torr eller med en fuktig trasa. Använd inga aggressiva rengöringsmedel resp. kemikalier (lösningsmedel, bensin osv.) och inga grova svampar. Doppa aldrig trädgårdsuttaget med markspett i vatten.

9 Fellista

Fel Möjlig(a) orsak(er) Åtgärd

Trädgårdsuttaget fungerar inte Trädgårdsuttaget fungerar inte

VIKTIGT: Alla andra reparationer få utföras endast av en specialist.

- Nätet levererar ingen spänning

- Nätkabeln / pluggen är defekt

- Den interna ledningen är defekt

- Kontrollera nätspänningen

- Kontrollera matarledningen

- Kontrollera om det har uppstått yttre skador på höljet

10 Adress

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · 72074 Tübingen · Germany

H. Brennenstuhl S.A.S. · 5 rue de l'Artisanat · F-67460 Souffelweyersheim lectra-t ag · Blegistrasse 13 · CH-6340 Baar Närmare information hittar Du under rubriken Service/FAQ's på vår hemsida

www.brennenstuhl.com
