Page 1

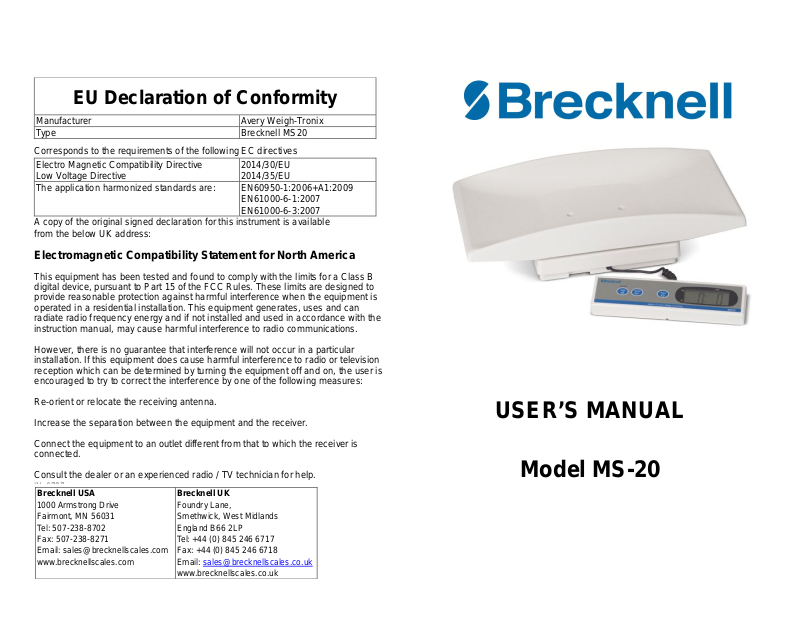

EU Declaration of Conformity
Manufacturer Avery Weigh-Tronix
Type Brecknell MS20
Corresponds to the requirements of the following EC directives
Electro Magnetic Compatibility Directive
Low Voltage Directive
The application harmonized standards are: EN60950-1:2006+A1:2009
A copy of the original signed declaration for this instrument is available
from the below UK address:
Electromagnetic Compatibility Statement for North America
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference when the equipment is
operated in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television
reception which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one of the following measures:
Re-orient or relocate the receiving antenna.
Increase the separation between the equipment and the receiver.
Connect the equipment to an outlet different from that to which the receiver is
connected.
Consult the dealer or an experienced radio / TV technician for help.
IN-0787
Brecknell USA
1000 Armstrong Drive
Fairmont, MN 56031
Tel: 507-238-8702
Fax: 507-238-8271
Email: [email protected]
www.brecknellscales.com
Brecknell UK
Foundry Lane,
Smethwick, West Midlands
England B66 2LP
Tel: +44 (0) 845 246 6717
Fax: +44 (0) 845 246 6718
Email: [email protected]
www.brecknellscales.co.uk
2014/30/EU
2014/35/EU
EN61000-6-1:2007
EN61000-6-3:2007
USER’S MANUAL
Model MS-20
Page 2

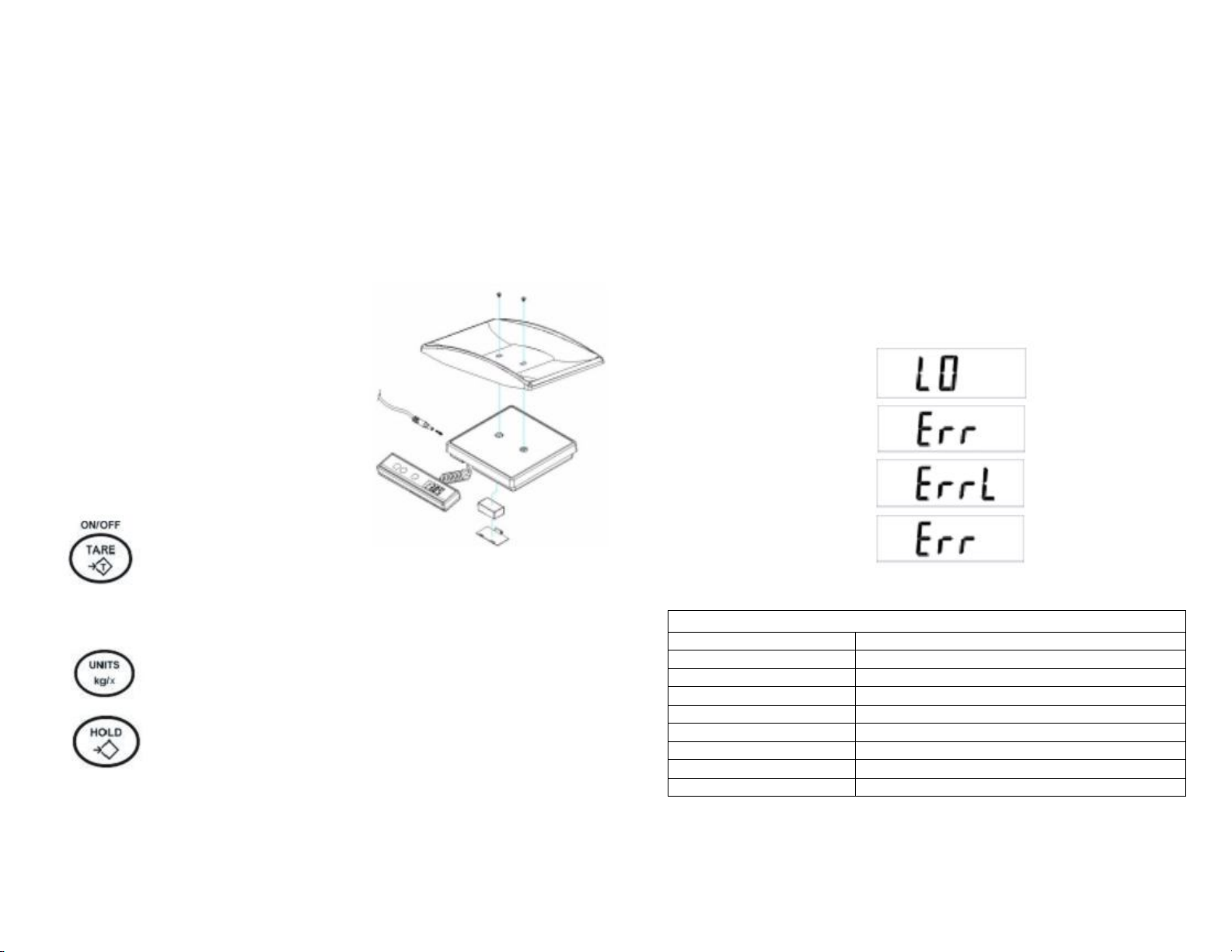

SETTING UP YOUR MS-20 SCALE
To insure that your scale operates correctly, position the scale on a level sturdy
worktop.
The display head can be either attached to the wall or positioned in front of the
scale.
Pull down feet on back of display head enable the operator to change the
viewing angle of the display head.
Any excess cable can be stored in the cavity on the underside of the display
head.
POWER SUPPLY
The MS-20 uses 9V alkaline battery or
9V 100mA AC adapter.
CAUTION : always connect the AC
adapter to the MS-20 before
connecting to the mains power supply.
Disconnect from the mains power
supply before disconnecting the
adapter from the MS-20
KEY FUNCTION
ON/TARE (1) Press once to switch scale on.
OFF -
(2) Press while scale is switched on to
re-zero the scale.
(3) Press and hold this key for 2 seconds
to switch scale off. Scale will auto shut-off
if not used after 120 seconds
UNIT - Selects between kg mode and lb mode.
HOLD - When pressed the displayed weight will be
held on the display once the weight becomes
stable.
By repressing the Hold key again will release
the held display and allow the scale to return
back to normal weighing mode.
CALIBRATION PROCEDURE
1) With the scale switched off, press and hold the “ON/OFF/TARE key, without
releasing press the kg/lb key three times and then release.
2) Display will show zero (500~4000).
3) Press “ON/OFF/TARE” key once.
4) Display will show “CAL” and then “0”.
5) Load 20kg weight onto the scale.
6) Display will show span count (1250~3750)..
7) Press “ON/OFF/TARE” key again.
8) Display will show “CAL” and then “20.00 kg”.
9) Remove the weight from the scale and the calibration is finished.
ERROR MESSAGES
1. Low Battery
2. High zero counts
3. Low zero count
4. Overload
SPECIFICATIONS
Model # MS-20
Maximum Capacity 44 lb / 20kg
Readability ½ oz / 10g
Weight Units lb / kg
Power supply 9V alkaline battery or 9V 300mA AC adapter
Dimensions 20” x 12” x 2 ½” / 505mm x 300mm x 65mm
Display 1.0” LCD display with 4 active digits
Tray Plastic top cover
Operating Temperature 5°C ~ 35°C
Function Keys ON/TARE/OFF, UNIT, HOLD
Page 3
EU Déclaration de conformité
Fabricant Avery Weigh-Tronix
Type Brecknell MS20
Correspond aux exigences des directives CE suivantes
Directive de compatibilité électromagnétique
Directive de faible tension
Les normes d’application harmonisées sont : EN60950-1:2006+A1:2009
Une copie de la déclaration originale signée est disponible pour cet appareil à l’adresse du R.-U.
ci-dessous :
2014/30/EU
2014/35/EU
EN61000-6-1:2007
EN61000-6-3:2007
Déclaration de compatibilité électromagnétique pour l’Amérique du Nord
Cet équipement a été testé et déclaré conforme aux restrictions des appareils numériques de
catégorie B, conformément à la section 15 des règles de la FCC. Ces restrictions sont conçues
pour offrir une protection raisonnable contre les interférences nocives lorsque l’équipement est
utilisé dans un environnement résidentiel. Cet équipement génère, utilise et peut émettre de
l’énergie des fréquences radio et, s’il n’est pas installé et utilisé conformément au manuel
d’instruction, peut causer des interférences dommageables aux radiocommunications.
Toutefois, rien ne garantit l’absence d’interférences dans une installation particulière. Si en
allumant et éteignant l’équipement, l’utilisateur remarque qu’il génère des interférences
nuisibles à la réception radio ou télévisée, il est prié de tenter de corriger l’interférence en
effectuant l’une des mesures suivantes :
Orienter à nouveau ou repositioner l’antenne de réception.
Agrandir la séparation entre l’équipement et le récepteur.
Brancher l’équipement sur une autre prise non utilisée par le récepteur.
Consulter le vendeur ou un technicien expérimenté en radio/téléviseur pour obtenir de l’aide.
Brecknell USA
1000 Armstrong Drive
Fairmont, MN 56031
Tél. : 507-238-8702
Téléc : 507-238-8271
Courriel : [email protected]
www.brecknellscales.com
MS-20_u_en_fr_501736.doc
Brecknell UK
Foundry Lane
Smethwick, West Midlands
England B66 2LP
Tél. : +44 (0) 845 246 6717
Téléc : +44 (0) 845 246 6718
Courriel : [email protected]
www.brecknellscales.co.uk
MANUEL DE L’UTILISATEUR
Modèle MS-20
Page 4

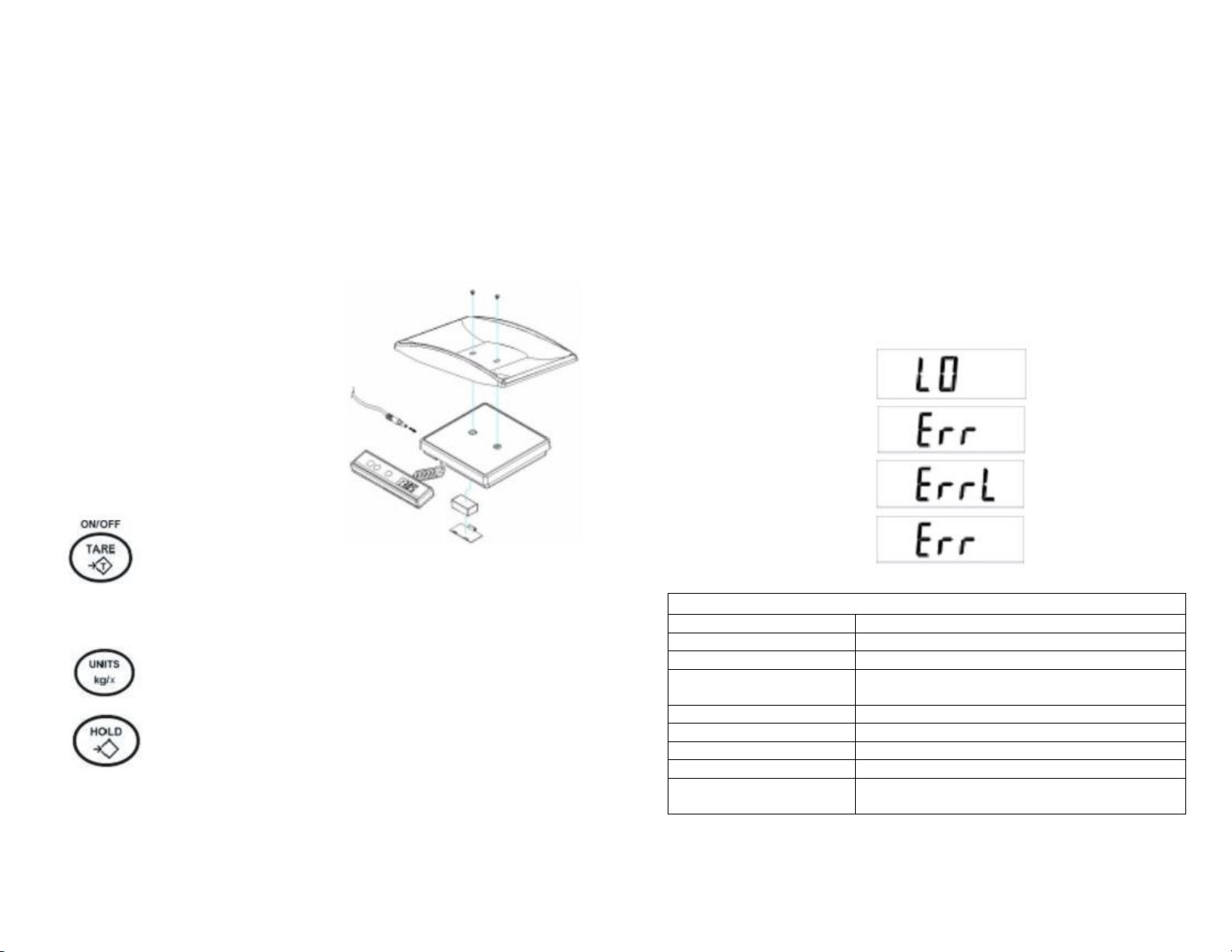

INSTALLER VOTRE BALANCE MS-20
Pour assurer le bon fonctionnement de votre balance, la placer sur une surface plate et
solide.
La tête d’affichage peut être positionnée au mur ou devant la balance.
Les pattes pliables se trouvant au dos de la tête d’affichage permet à l’opérateur de
modifier l’angle de vue.
Tout câble en trop peut être rangé dans l’emplacement se trouvant sous la tête
d’affichage.
ALIMENTATION :
Le modèle MS-20 utilise une batterie
alcaline de 9 V ou un adaptateur c.a.
de 9 V et 100 mA.
ATTENTION : toujours connecter
l’adaptateur c.a. à l’appareil avant de
brancher sur l’alimentation principale.
Débrancher l’alimentation principale
avant de déconnecter l’adaptateur.
FONCTIONS PRINCIPALES
ON/OFF/TARE
(MARCHE/ARRÊT/TARE) - (1)
Appuyer une fois pour allumer la balance.
(2) Quand la balance est allumée, appuyer sur la
touche pour mettre la balance à zéro.
(3) Appuyer sur cette touche pendant 2 secondes
pour éteindre la balance. La balance s’arrêtera
automatiquement après 120 secondes
d’inutilisation.
UNITS (UNITÉS) - Sélectionne le mode kg ou le mode lb.
HOLD (RETENIR) - Appuyer sur cette touche et le poids affiché sera
retenu à l’écran dès que le poids se stabilise.
En appuyant à nouvaeau sur la touche Hold
(Retenir), l’affichage retenue s’arrêtera et la
balance pourra revenir en mode de pesée normal.
PROCÉDURE DE CALIBRAGE
1) La balance étant éteinte, appuyer sur la touche « ON/OFF/TARE »
(MARCHE/ARRÊT/TARE), puis sans relâcher cette touche, appuyer trois fois sur la touche
kg/lb et tout relâcher.
2) L’écran affiche zéro (500~4 000).
3) Appuyer une fois sur la touche « ON/OFF/TARE » (MARCHE/ARRÊT/TARE).
4) L’écran affiche « CAL » (CALIBRAGE), puis « 0 ».
5) Placer une charge de 20 kg sur la balance.
6) L’écran indique le compte de l’intervalle (1250~3750).
7) Appuyer à nouveau sur la touche « ON/OFF/TARE » (MARCHE/ARRÊT/TARE).
8) L’écran affiche « CAL » (CALIBRAGE), puis « 20.00 kg.
9) Retirer le poids de la balance et le calibrage est terminé.
MESSAGES D’ERREUR
5. Batteries faibles
6. Comptes de zéros élevés
7. Compte de zéros bas
8. Surcharge
SPÉCIFICATIONS
N° de modèle MS-20
Capacité maximale 20 kg / 44 lb
Lisibilité 10 g / ½ oz
Unités de pesée kg / lb
Alimentation Batterie alcaline de 9 V ou adaptateur c.a.
de 9 V et 300 mA
Dimensions 505 x 300 x 65 mm / 20 x 12 x 2 ½ po
Affichage Écran ACL de 2,54 cm (1,0 po) doté de 4 chiffres actifs
Plateau Dessus en plastique
Température de fonctionnement 5 °C ~ 35 °C
Touches principales ON/OFF/TARE (MARCHE/ARRÊT/TARE), UNITS (UNITÉS)
ET HOLD (RETENIR)
