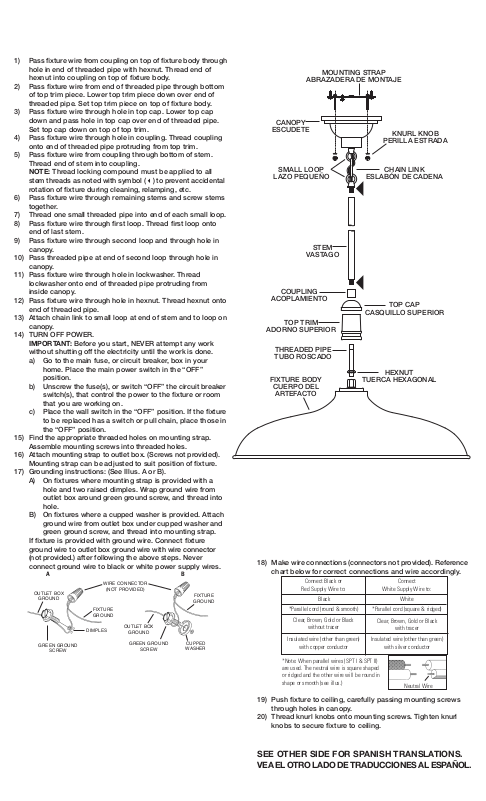

1) Pass fixture wire from coupling on top of fixture body through
hole in end of threaded pipe with hexnut. Thread end of
hexnut into coupling on top of fixture body.
2) Pass fixture wire from end of threaded pipe through bottom
of top trim piece. Lower top trim piece down over end of
threaded pipe. Set top trim piece on top of fixture body.
3) Pass fixture wire through hole in top cap. Lower top cap
down and pass hole in top cap over end of threaded pipe.
Set top cap down on top of top trim.
4) Pass fixture wire through hole in coupling. Thread coupling
onto end of threaded pipe protruding from top trim.
5) Pass fixture wire from coupling through bottom of stem.
Thread end of stem into coupling.
NOTE: Thread locking compound must be applied to all
stem threads as noted with symbol (3) to prevent accidental
rotation of fixture during cleaning, relamping, etc.
6) Pass fixture wire through remaining stems and screw stems
together.
7) Thread one small threaded pipe into end of each small loop.
8) Pass fixture wire through first loop. Thread first loop onto
end of last stem.
9) Pass fixture wire through second loop and through hole in
canopy.
10) Pass threaded pipe at end of second loop through hole in
canopy.
11) Pass fixture wire through hole in lockwasher. Thread
lockwasher onto end of threaded pipe protruding from
inside canopy.
12) Pass fixture wire through hole in hexnut. Thread hexnut onto
end of threaded pipe.
13) Attach chain link to small loop at end of stem and to loop on
canopy.
14) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
15) Find the appropriate threaded holes on mounting strap.
Assemble mounting screws into threaded holes.
16) Attach mounting strap to outlet box. (Screws not provided).
Mounting strap can be adjusted to suit position of fixture.
17) Grounding instructions: (See Illus. A or B).
A) On fixtures where mounting strap is provided with a
hole and two raised dimples. Wrap ground wire from
outlet box around green ground screw, and thread into
hole.
B) On fixtures where a cupped washer is provided. Attach
ground wire from outlet box under cupped washer and
green ground screw, and thread into mounting strap.
If fixture is provided with ground wire. Connect fixture
ground wire to outlet box ground wire with wire connector
(not provided.) after following the above steps. Never
connect ground wire to black or white power supply wires.
A
OUTLET BOX
GROUND
GREEN GROUND
SCREW
WIRE CONNECTOR
(NOT PROVIDED)
FIXTURE
GROUND
DIMPLES
OUTLET BOX
GROUND
GREEN GROUND
SCREW
B
CUPPED
WASHER
FIXTURE
GROUND
MOUNTING STRAP
ABRAZADERA DE MONTAJE
CANOPY
ESCUDETE
KNURL KNOB
PERILLA ESTRADA
SMALL LOOP
LAZO PEQUEÑO
CHAIN LINK
ESLABÓN DE CADENA
3
STEM
VASTAGO
COUPLING
ACOPLAMIENTO
TOP TRIM
ADORNO SUPERIOR
THREADED PIPE
TUBO ROSCADO
FIXTURE BODY
CUERPO DEL
ARTEFACTO
18) Make wire connections (connectors not provided). Reference
chart below for correct connections and wire accordingly.
Connect Black or
Red Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Insulated wire (other than green)
with copper conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
3
TOP CAP
CASQUILLO SUPERIOR
HEXNUT
TUERCA HEXAGONAL
Connect
White Supply Wire to:
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with silver conductor
Neutral Wire
19) Push fixture to ceiling, carefully passing mounting screws
through holes in canopy.
20) Thread knurl knobs onto mounting screws. Tighten knurl
knobs to secure fixture to ceiling.
SEE OTHER SIDE FOR SPANISH TRANSLATIONS.
VEA EL OTRO LADO DE TRADUCCIONES AL ESPAÑOL.
1) Pase el alambre del artefacto desde el acoplamiento en la
parte superior del cuerpo del artefacto a través del agujero
en el extremo del tubo roscado con la tuerca hexagonal.
Enrosque el extremo de la tuerca hexagonal en el acoplamiento
en la parte superior del cuerpo del artefacto.
2) Pase el alambre del artefacto desde el extremo del tubo
roscado a través del fondo del adorno superior. Baje el
adorno superior sobre el extremo del tubo roscado. Coloque
el adorno superior encima del cuerpo del artefacto.
3) Pase el alambre del artefacto a través del agujero en el
casquillo superior. Baje el casquillo superior y pase el
agujero en el mismo sobre el extremo del tubo roscado.
Coloque el casquillo superior encima del adorno superior.
4) Pase el alambre del artefacto a través del agujero en el
acoplamiento. Enrosque el acoplamiento en el extremo del
tubo roscado que sobresale del adorno superior.
5) Pase el alambre del artefacto desde el acoplamiento a
través de la parte inferior del vástago. Enrosque el extremo
del vástago en el acoplamiento.
NOTA: El compuesto para rosca estanca se debe aplicar a
todas las roscas del vástago como se notó con el símbolo (3)
para impedir la rotación accidental del artefacto durante la
limpieza, instalación de una bombilla nueva, etc.
6) Pase el alambre del artefacto a través de los vástagos
restantes y atornille los vástagos juntos.
7) Atornillar un pequeño tubo roscado en el extremo de cada
lazo pequeño.
8) Pase el cable a través del primer lazo. Atornillar el primer
lazo en el extremo del vástago de la última.
9) Pase el cable a través del segundo lazo y a través del agujero
en el escudete.
10) Pase el tubo roscado en el extremo del segundo lazo
pequeño a través del agujero en el escudete.
11) Pase el alambre del artefacto a través del agujero en la
arandela de seguridad. Rosque la arandela de seguridad
dentro del extremo del tubo roscado que sobresale del
escudete interior.
12) Pase el alambre del artefacto a través del agujero en la tuerca
hexagonal. Rosque la tuerca hexagonal sobre el extremo del
tubo roscado.
13) Acople un eslabón de cadena al lazo pequeño en el extremo
del vástago y al lazo en el escudete.
14) APAGUE LA ALIMENTACIÓN ELÉCTRICA.
IMPORTANTE: Antes de comenzar, NUNCA trate de trabajar
sin antes desconectar la corriente hasta que el trabajo se
termine.
a) Vaya a la caja principal de fusibles, o interruptor o caja
de circuitos de su casa. Coloque el interruptor de la
corriente principal en posición de apagado “OFF”.
b) Desatornille el (los) fusible (s), o coloque el interruptor o
interruptores del breaker en posición de apagado
“OFF”, que controla (n) la corriente hacia el artefacto o
habitación donde está trabajando.
c) Coloque el interruptor de pared en posición de apagado
“OFF”. Si el artefacto que se va a reemplazar tiene un
interruptor o cadena que se jala, colóquelos en la
posición de apagado “OFF”.
15) Encontrar los agujeros roscados correctos en la abrazadera
de montaje. Instalar los tornillos de montaje en los agujeros
roscados.
16) Unir la abrazadera de montaje a la caja de conexiones. (No
se proveen tornillos). La abrazadera de montaje puede
ajustarse para acomodar la posición del artefacto.
17) Instrucciones de conexión a tierra solamente para los
Estados Unidos. (Vea la ilustracion A o B).
A) En las lámparas que tienen el fleje, de montaje con un
agujero y dos hoyue los realzados. Enrollar el alambre a
tierra de la caja tomacorriente alrededor del tornillo verde y
pasarlo por el aquiero.
B) En las lámparas con una arandela acopada. Fijar el
alambre a tierra de la caja tomacorriente del ajo de la
arandela acoada y tornillo verde, y paser por el fleje de
montaje.
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VEA EL OTRO LADO DE TRADUCCIONES AL INGLÉS.
MOUNTING STRAP
ABRAZADERA DE MONTAJE
CANOPY
ESCUDETE
KNURL KNOB
PERILLA ESTRADA
SMALL LOOP
LAZO PEQUEÑO
CHAIN LINK
ESLABÓN DE CADENA
3
STEM
VASTAGO
COUPLING
ACOPLAMIENTO
TOP TRIM
ADORNO SUPERIOR
THREADED PIPE
TUBO ROSCADO
FIXTURE BODY
CUERPO DEL
ARTEFACTO
Si la lámpara viene con alambre a tierra. Conecter el
alambre a tierra de la lámpara al alambre a tierra de la caja
tomacorriente con un conector de alambres (no incluido)
espués de seguir los pasos anteriores. Nunca conectar el
alambra a tierra a los alambres eléctros negro o blanco.
A
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
18) Haga les conexiones de los alambres (no se proveen los
connectores.) La tabla de referencia de abajo indica las
conexiones correctas y los alambres correspondientes.
Conectar el alambre de
suministro negro o rojo al
Negro Blanco
*Cordon paralelo (redondo y liso)
Claro, marrón, amarillio o negro
sin hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
19) Empuje el artefacto hacia el techo, pasando cuidadosamente
los tornillos de montaje a través de los orificios en el
escudete.
20) Atornille las perillas estriadas en los tornillos de montaje.
Ajuste las perillas estriadas para fijar el artefacto en el techo.
3
CASQUILLO SUPERIOR
TUERCA HEXAGONAL
CONECTOR DE ALAMBRE
(NO SE PROVEE)
TIERRA
ARTEFACTO
DEPRESIONES
CAJA DE SALIDA
*Cordon paralelo (cuadrado y estriado)
TOP CAP
HEXNUT
TIERRA DE LA
TORNILLO DE TIERRA,
VERDE
Conectar el alambre de
suministro blanco al
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del
verde) con conductor de plata
Hilo Neutral
B
TIERRA
ARTEFACTO
ARANDELA
CONCAVA
