GENERAL
1. To ensure successful installation, the following instructions and diagram(s) should
be read and understood.
2. All electrical connections must be made in accordance with the National Electric
code and local codes and ordinances. If you are uncertain how to install electrical
wiring and lighting fixtures, secure the services of a qualified licensed electrician.
TOOLS NEEDED
Blade screwdriver, phillips screwdriver, slip joint pliers or small adjustable wrench,
wire cutter/stripper, electrical current tester, stepladder and electrical tape.
INSTALLATION PREPARATION
1. TURN OFF THE ENTIRE ELECTRICAL CIRCUIT TO WHICH THE
LIGHTING FIXTURE IS TO BE ATTACHED. Turn circuit breaker to the off
position or completely remove the fuse controlling the circuit.
2. If an existing fixture is being replaced, remove it and note to which of the wires in
the outlet box the fixture was attached. DO NOT SEPARATE MULTIPLE
TWISTED WIRES THAT MAY BE IN THE BOX. DO NOT DAMAGE
THE INSULATION OF OLDER WIRING. In regular circumstances the
BLACK wire will be the “Hot” lead and the WHITE wire will be the “Neutral” or
“Common” lead. A GREEN or BARE COPPER wire is the “Ground”. In older
buildings it is always good practice to reconfirm the polarity of the wiring.
3. This fixture is designed to be mounted on an octagon box. The box must be
securely mounted to the structure of the building.
FIXTURE INSTALLATION
1.Remove the fixture and parts bag(s) from the carton. Before discarding the carton,
double check packing to make certain that all parts are found.

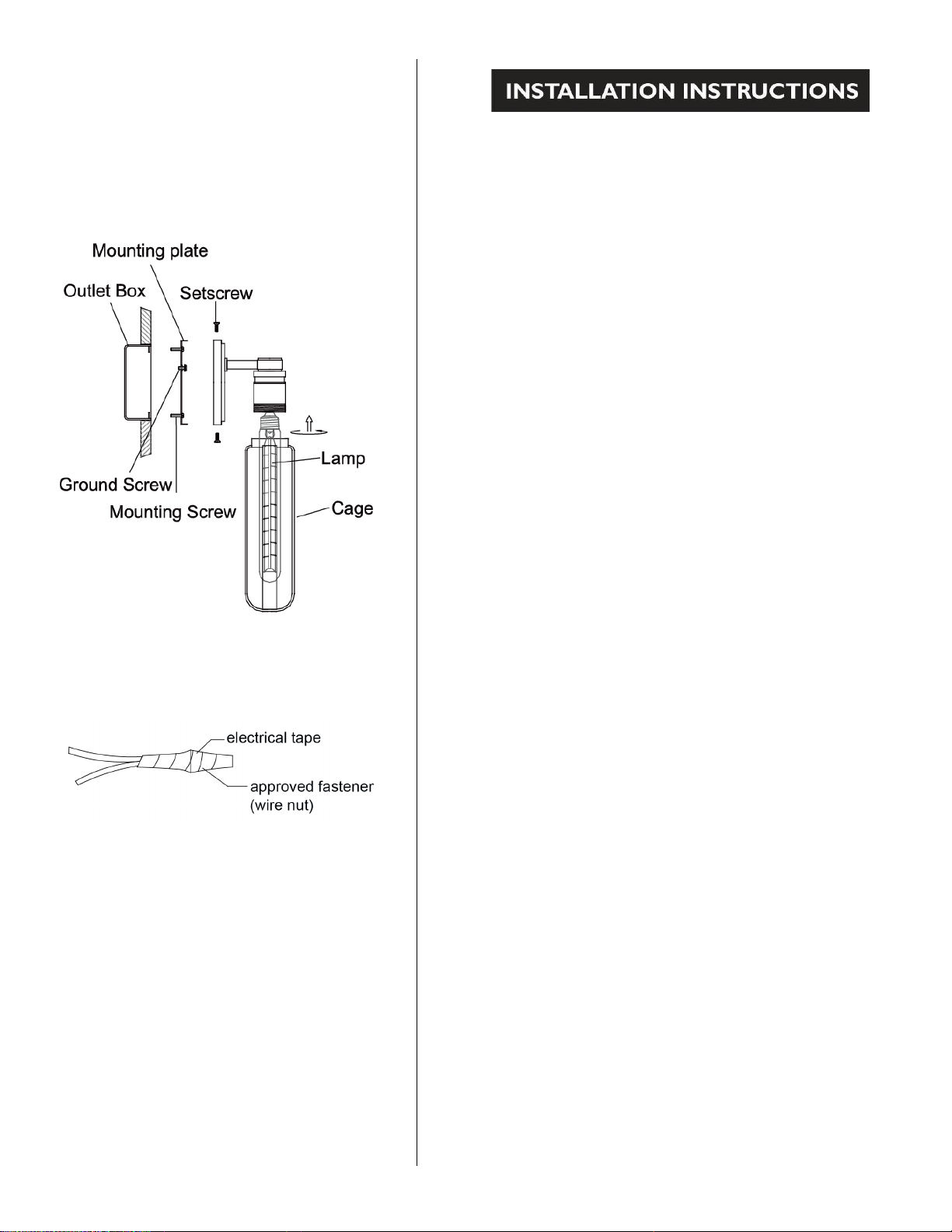

2. Attach the mounting plate to the outlet box. (The green screw should face out).
Pull wires out of box. Thread the nipple onto the mounting plate.
Screw in the wood screw to the anchors.
3. Fasten the bare ground wire to the green or bare copper wire in the outlet box or
the green screw on the crossbar.
NEVER FASTEN THE GROUND WIRE TO THE BLACK OR "HOT"
WIRE! FAILURE TO FOLLOW THIS INSTRUCTION COULD RESULT IN
SERIOUS INJURY OR DEATH !
4. Fasten the fixture lead with the ridge(s) to the white wire in the outlet box.
Fasten the wires together with an approved fastener (wire nut) Starting about 1"
below the fastener, tightly wrap the connetion with electrical tape so that the tape seals
the end of the fastener. Make sure that there is no exposed wire or strands
that could cause a dangerous short circuit !
5. Connect the black fixture wires to the black wire in the outlet box. Fasten the
joined wires as in step 4.
6. Place the back plate over the outlet box and fasten it by screws.
7. Install the lamp(s). The fixture is rated for 75 watt type T lamp.
DO NOT EXCEED RECOMMENDED WATTAGE !
8. Attached the cage to the fixture and screw into the fixture.
9. Restore power to circuit breaker or fuse box.
NOTE: The important safeguards and instructions outlined on this sheet are not
meant to cover all possible conditions and situations that may occur. It must be
understood that common sense, caution and care are factors that cannot be built
into any product. Caution and care must be supplied by the person(s) installing,
operating and maintaining this lighting fixture.
Thank you for purchasing our lighting fixture.
Please clean with a soft, dry cloth ONLY! Do not
use cleansers.
Merci d'avoir choisi notre dispositif d'éclairage.
À nettoyer UNIQUEMENT avec un chiffon doux et
sec! Ne pas utiliser de détergents.
REMARQUES GÉNÉRALES
1. Pour assurer la réussite de l'installation de ce dispositif d'éclairage, il est nécessaire de lire
et de comprendre les instructions et diagramme(s) suivants.
2. Tous les raccordements électriques doivent être réalisés conformément au code
électrique national ainsi qu'aux codes locaux et aux ordonnances. Si vous n'êtes pas sûr de la
manière de réaliser les raccordements électriques et d'installer le dispositif d'éclairage dans
les règles de l'art, assurez-vous les services d'un électricien qualifié autorisé.
OUTILS REQUIS
Tournevis plat, tournevis Phillips, pince multiprise ou petite clé à molette, pince à
couper/dénuder les fils, testeur de courant électrique, escabeau et ruban isolant adhésif.
PRÉPARATION DE L'INSTALLATION
1. DÉBRANCHER COMPLÈTEMENT LE CIRCUIT ÉLECTRIQUE AUQUEL LE
DISPOSITIF D'ÉCLAIRAGE DOIT ÊTRE RELIÉ. Placer le coupe-circuit approprié en
position "arrêt" ("off") ou retirer complètement le fusible contrôlant le circuit en question.
2. S'il s'agit de remplacer une lampe existante, noter à quels fils de la boîte de connexion ladite
lampe était reliée après l'avoir démontée. NE PAS DÉCONNECTER D'AUTRES FILS QUI
POURRAIENT SE TROUVER DANS LA BOÎTE. NE PAS ENDOMMAGER L'ISOLATION DE
VIEUX FILS. Normalement le fil NOIR conduit la "phase" ("Hot") et le fil BLANC est le
conducteur "neutre" ("Neutral") ou "commun" ("Common"). Un fil VERT ou de CUIVRE NU
constitue la mise à la "terre" ("Ground"). Dans les maisons plus anciennes il vaut toujours mieux
vérifier la polarité du câblage.
3. Ce dispositif d'éclairage est conçu pour être monté sur une boîte de connexion
standard ronde ou octogonale. La boîte doit être fixée d'une manière sûre à la structure
de la maison.
INSTALLATION DU DISPOSITIF D'ÉCLAIRAGE
1. Retirer la lampe, les abat-jours et le(s) sachet(s) avec accessoires du carton. Avant de
jeter le carton, s'assurer de la présence de tous les composants.
2. Fixer la plaque de montage à la boîte de connexion. (La vis verte face à l’extérieur). Retirer les
fils de la boîte. Visser le téton à la plaque de montage. Visser la vis de bois aux chevilles.
3. Relier le fil nu de mise à terre au fil vert ou de cuivre nu dans la boîte de connexion ou le
relier à la vis verte de la barre transversale.
NE JAMAIS RELIER LE FIL DE MISE À LA TERRE AU FIL NOIR OU DE
"PHASE" ("HOT")! LE NON-RESPECT DE CETTE RECOMMANDATION PEUT
CONDUIRE À DE GRAVES BLESSURES OU À LA MORT!
4. Relier le fil strié de la lampe au fil blanc de la boîte de connexion. Unir les fils entre eux à
l'aide d'un connecteur approuvé (borne de raccordement). En commençant environ 2 ½ cm
(1") en-dessous de la borne, envelopper la connexion à l'aide de ruban isolant bien serré de
manière à ce que le ruban recouvre aussi l'extrémité de la borne. S'assurer de ne laisser
aucune portion de fils ou de filaments découverte, qui pourrait causer un
dangereux court-circuit!
5. Relier le fil noir du dispositif au fil noir de la boîte de connexion et unir les fils entre eux
comme décrit sous 4.
6. Placer la plaque arrière sur la boîte de connexion et fixer en place à l’aide des vis.
7. Installer la(les) ampoule(s). La lampe est conçue pour une(des ampoule(s) de
75W de type T.
NE PAS DÉPASSER CETTE TENSION RECOMMANDÉE!
8. Fixer la cage au dispositif et la visser au dispositif.
9. Rebrancher le courant au disjoncteur ou à la boîte à fusibles.
NOTE: Les importantes instructions et recommandations de sauvegarde présentées sur ce
feuillet n'entendent pas couvrir toutes les conditions et situations possibles qui pourraient
se présenter. Il faut comprendre que le bon sens commun, la prudence et le soin sont
des facteurs qui ne peuvent pas être intégrés dans la fabrication d'un produit. La preuve de
bon sens, la prudence et le soin doivent être assurés par la(les) personne(s) qui installe(nt),
utilise(nt) ou entretient(nent) ce dispositif d'éclairage.

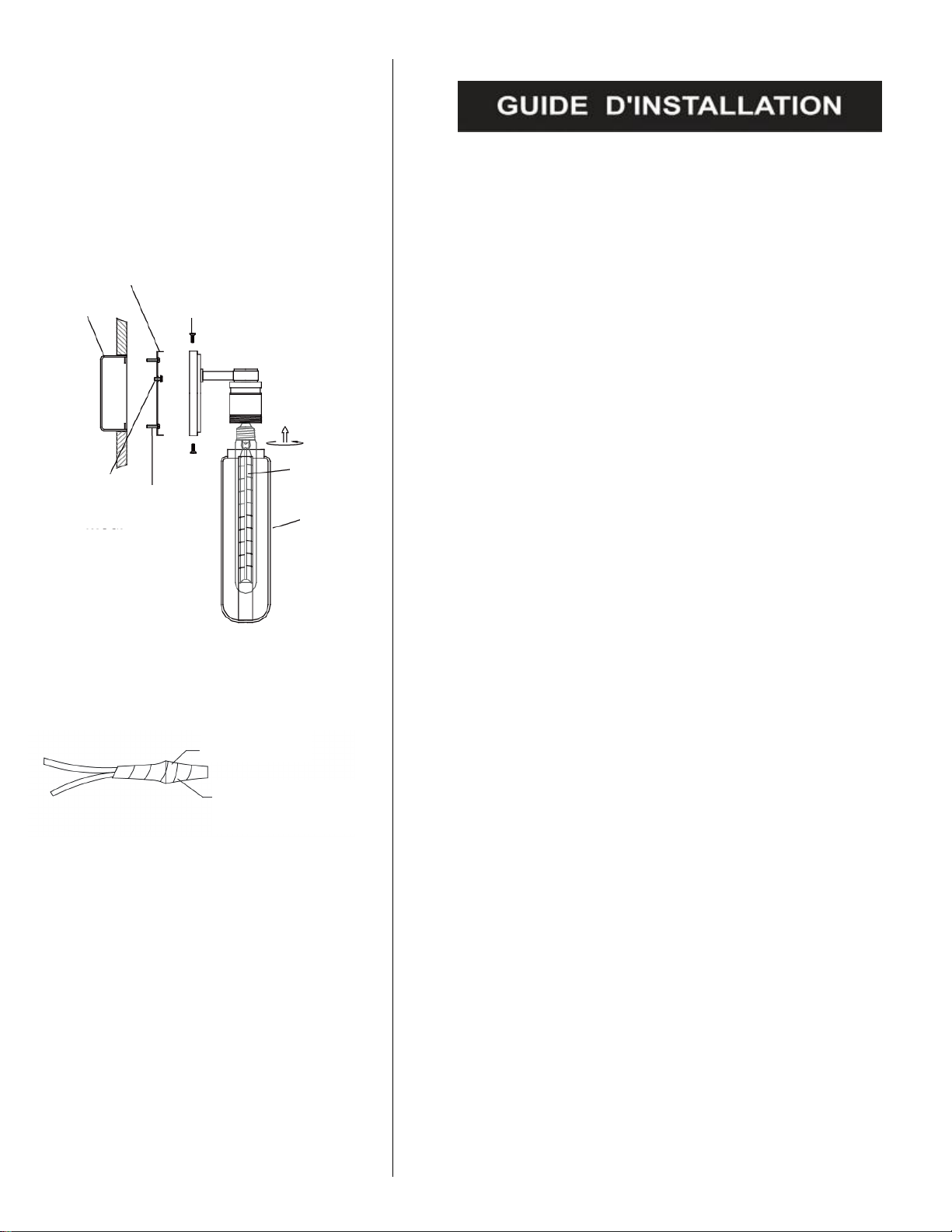

Ruban isolant
Connecteur approuvé
(borne de raccordement)
Cage
Ampoule
Vis de
montage
Vis de mise
à terre
Vis de fixation
Boîte de
connexion
Plaque de montage
