Artikelnummer/Art.-No.: 55061
BRAX Matrix 6.1
AUDIOTEC FISCHER GmbH
Hünegräben 26 · D-57392 Schmallenberg
Tel.: +49 29 72 97 88 0 · Fax: +49 29 72 97 88 88
brax@audiotec-fischer.com · www.audiotec-fischer.com
Belastbarkeit Power handling RMS/Max [in Watt] 120/170
Nennimpedanz Impedance ZN[in Ω] 4
Gleichstromwiderstand Resistance Rdc[in Ω] 3.4
Äquivalentvolumen Equivalent volume Vas[in dm3=Liter] 13.49
Mechanische Güte Mechanical Q Q
ms
4.65
Elektrische Güte Electrical Q Q
es
0.54
Gesamtgüte Total Q Q
ts
0.58
Wirkungsgrad Sensitivity SPL
[in dB/2.83V]
88.6
Resonanzfrequenz Resonance frequency fs[in Hz] 46
Maximale Auslenkung Xmax Xmax[mm] 4.00(+/-)
Dynamisch bewegte Masse Moving mass md[in g] 20.06
Mechanischer Widerstand Mechanical resistance Rms[in Kg/s] 1.21
Nachgiebigkeit Compliance Cms[in mm/N] 0.63
Antriebsfaktor Force factor BL [in Tm] 6.12
Schraublöcher Srew holes in mm 4 (head 7,2)
Schrauben, Edelstahl Srews, stainless steel 3,5 x 19
Schraubendreher Srewdriver Torx with hole T x 10 x 80
Durchmesser Diameter in mm 167
Einbaudurchmesser x Einbautiefe Installation diameter x mounting depth in mm 143 x 64
●
Aluminium-Druckgusskorb
●
37 mm Schwingspule mit Kapton
Spulenträger
●
OFC Kupferkappe zur
Impedanzlinearisierung
●
Geschlossene Staubschutzkalotte
für eine verbesserte Kickbasswiedergabe
●
Geschöpfte, künstlich gealterte
Papiermembran mit
Aluminiumoxid-Beschichtung
●
Gummi-Spezialsicke für maximalen Hub und hohen Wirkungsgrad
●
BRAX Anschlußterminals
●
Gelaserter Edelstahl-Typenring
●
Magnetische Schrauben
(entspricht DIN 7981)
●
Qualitätsschraubendreher
●
Aluminium die-casted basket
●
37 mm / 1,5” voice coil with
capton voice coil former
●
OFC copper head for
linearization of impedance
●
Closed dust cap for an improved
kickbass response
●
Damped, artificially aged paper
cone with Aluminiumoxid coating
●
Real rubber surround for high
excursion and improved efficiency
●
BRAX heavy duty terminals
●
Lasered stainless steel
backring
●
Special selftapping Torx head
srews (meets to DIN 7981)
●
High quality srew driver

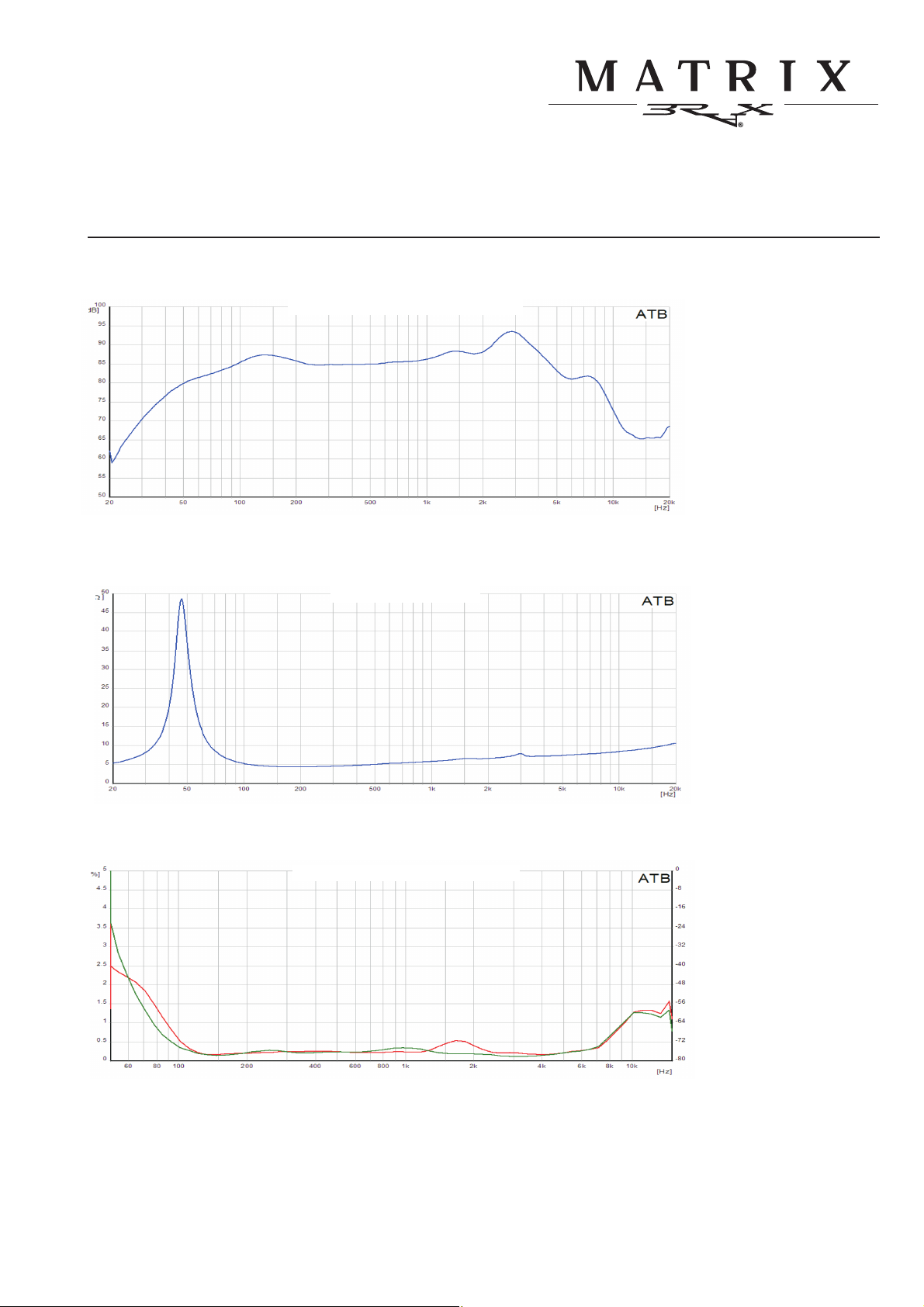

Frequenzgang/Frequency Range (1W/1m)
Impedanzverlauf/Impedance
Klirrfaktor/Harmonic distortion (1W/1m)
rot/red: K2
grün/green: K3
