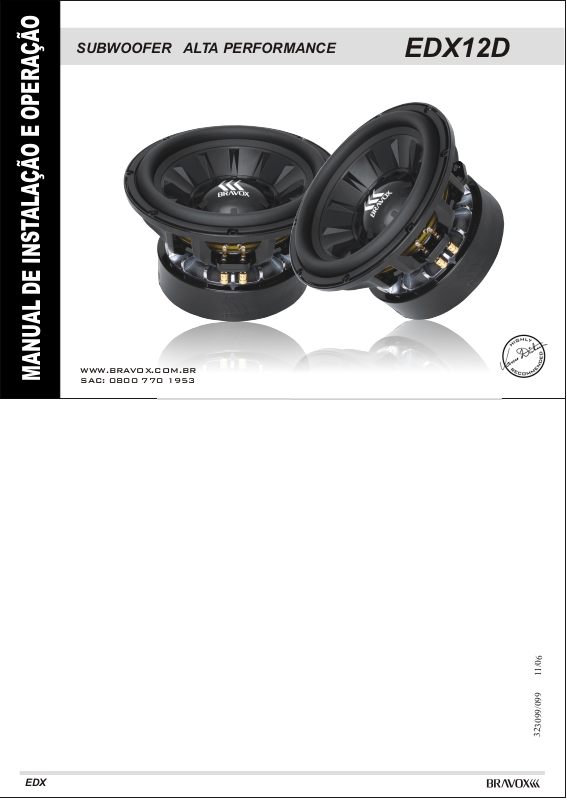

SUBWOOFER ALTA PERFORMANCE

EDX12D

A
ER

P
O

E
O

ÇÃ
A

L
A

ST
IN

E
D

AL
U
N

MA

WWW.BRAVOX.COM.BR

SAC: 0800 770 1953

6
0

11/

9
9

9/0
09

3
2
3

EDX

Parâmetros EDX12D-2 EDX12D-4

Z (Ohms) 2 + 2 4 + 4
Re (Ohms)* 0,9 1,7
Levc @1kHz( mH) 1,92 1,92
Krm (m Ohms) 18,3 89,7
Kxm (mH) 352,1 1,36
Erm 0,681 0,55
Exm 0,36 0,214
Sd (m2) 0,0552 0,0552
Bl (T*m) 15,7 17
Vas (l ) 25 33
Mms ( g ) 279,6 311,6
Fo (Hz) 35 30
Qms 10,14 9,8
Qes 0,24 0,31
Qts 0,23 0,3
Xma x ( mm) 19 25
SPL (dB @ 1W/m) 90 86,5

Potência RMS (Watts) 300 - 3000 1500/3000

Prezado Cliente,
Obrigado por escolher BRAVOX!
O subwoofer EDX12D que você adquiriu representa o que de mais moderno existe na área de
reprodução de sons graves e foi especificamente projetado para instalações profissionaise de competição.
Este produto é o resultado da combinação da mais avançada Engenharia Acústica com as mais modernas
técnicas de Produção, e foi projetado e construído com o uso de tecnologias inovadoras e materiais de
última geração.

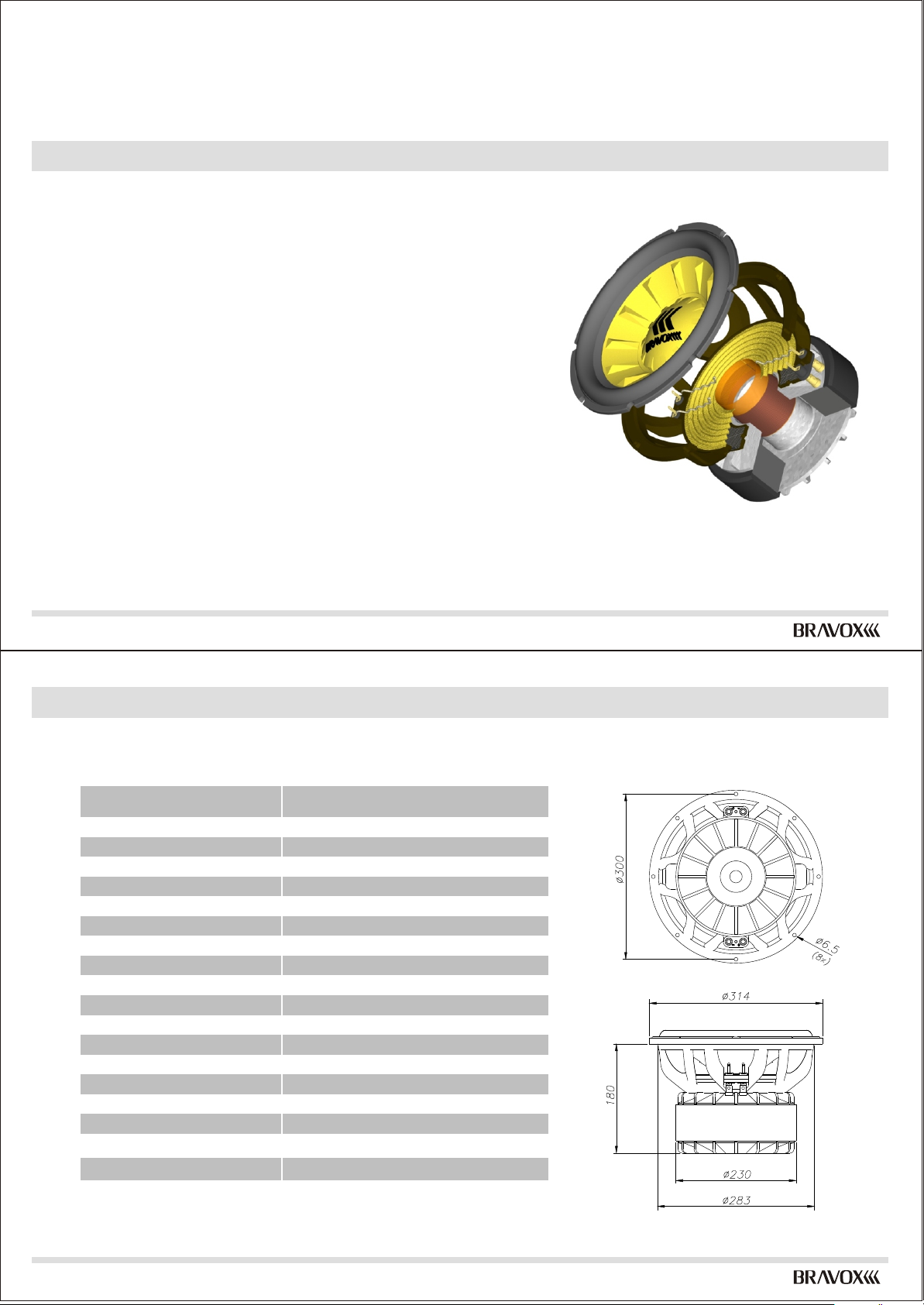

PRINCIPAIS CARACTERÍSTICAS

1 - Borda de perfil parabólico injetada em TPR (Santoprene ), alia alta capacidade de excursão linear

a grande área de cone, resultando em graves sólidos, extremamente potentes e puros.

2 - Cone injetado em PMCF (Poly/Mica/Carbon Fiber) dotado de reforços radiais que lhe conferem
uma alta relação rigidez/massa, resultando em uma reprodução de graves clara, profunda e
extremamente bem definida.

3 - Centragem de grande diâmetro fabricada em fibra aramida CONEX garante um eficiente
controle das excursões da bobina móvel, proporcionando alta emissão de potência sonora ao
mesmo tempo em que mantêm a estabilidade mecânica do sistema móvel.

4 - Bobina móvel de 3 polegadas de diâmetro, enrolada em forma de Fiberglass utilizando fio
de cobre para altas temperaturas e adesivos termofixos de ultima geração. Refrigerada através
do processo de Ventilação Periférica (onde o ar bombeado pelo cone é dirigido diretamente
para a bobina), permite a aplicação de altas potências.

5 - Terminais de latão banhados a ouro, garantem uma perfeita transmissão da potência do
amplificador ao alto-falante.

6 - Sistema magnético otimizado por computador (FEA), proporciona elevada densidade de fluxo
magnético no entreferro dotando o subwoofer de um alto SPL, baixo Qts e excelente resposta a transientes.

7 - Peças polares fundidas e usinadas em torno CNC e dotadas de aletas de refrigeração, proporcionam uma efetiva
remoção do calor gerado na bobina móvel, resultando em alta capacidade de manejo de potências.

8 - Carcaça extra-reforçada injetada em alumínio de alta densidade, proporciona um perfeito e preciso alinhamento
dos componentes móveis e das peças do sistema motor. Dotada de grandes aberturas acima e abaixo da centragem
permite grandes excursões sem a ocorrência de distorção acústica.

R

R

EDX -3-

ESPECIFICAÇÕES TÉCNICAS

EDX -4-

* bobinas ligadas em paralelo

Modelo

Vb

(lts )

Dimen sõ es Int ernas

A x L x P (mm)
EDX12D-2 20 310 x 310 x 340
EDX12D-4 28 310 x 310 x 270

Duto

Modelo

Vb

(lts )

Dimen sões Inter nas

A x L x P (mm)

Dv (mm) Lv (mm)
EDX12D-2 50 335 x 330 x 500 100 450
EDX12D-4 60 350 x 350 x 535 100 460

CONSTRUÇÃO DA CAIXA ACÚSTICA

As dimensões presentes dos desenhos são apenas uma sugestão, portanto podem ser mudadas pelo
usuário/instalador desde que o volume interno seja mantido. Para se obter uma performance adequada, as
paredes da caixa acústica devem ser o mais rígidas possível e não devem vibrar como resultado das tremendas
pressões internas geradas pelo movimento do cone do subwoofer. Para a construção das caixas SELADAS e
DUTADAS recomendamos o uso de MDF com espessura mínima de 25 mm. Nas caixas com volume superior a 30
litros, é recomendável o uso de reforços unindo os painéis opostos, a fim de tornar o conjunto o mais rígido
possível, evitando a ocorrência de vibração das paredes. Todas as juntas devem ser coladas e aparafusadas e é
conveniente aplicar um filete de cola de silicone, objetivando tornar a caixa totalmente hermética. Os alto­falantes devem ser aparafusados ao painel frontal usando parafusos auto-atarrachantes de diâmetro e
comprimento adequados, e em número igual ao de furos na carcaça do subwoofer. Para evitar vazamento de ar,
deve ser usada uma gaxeta de borracha ou espuma de poliuretano entre o subwoofer e o painel frontal da caixa
acústica. O aspecto final da caixa acústica fica ao gosto do usuário, podendo ser pintada ou for rada co m
carpete.

Como os sons graves não são direcionais, as caixas acústicas podem ser colocadas em qualquer local do
veículo sem que a imagem estereofônica seja prejudicada. Apesar do porta-malas ser o local mais óbvio, a
instalação das caixas atrás dos bancos é uma possibilidade adicional. Entretanto a localização das caixas pode ter
alguma influência na performance e qualidade dos graves, dependendo da acústica do particular do veículo onde
sejam instaladas, portanto é aconselhável experimentar várias localizações antes de fixa-las definitivamente.

EDX -5-

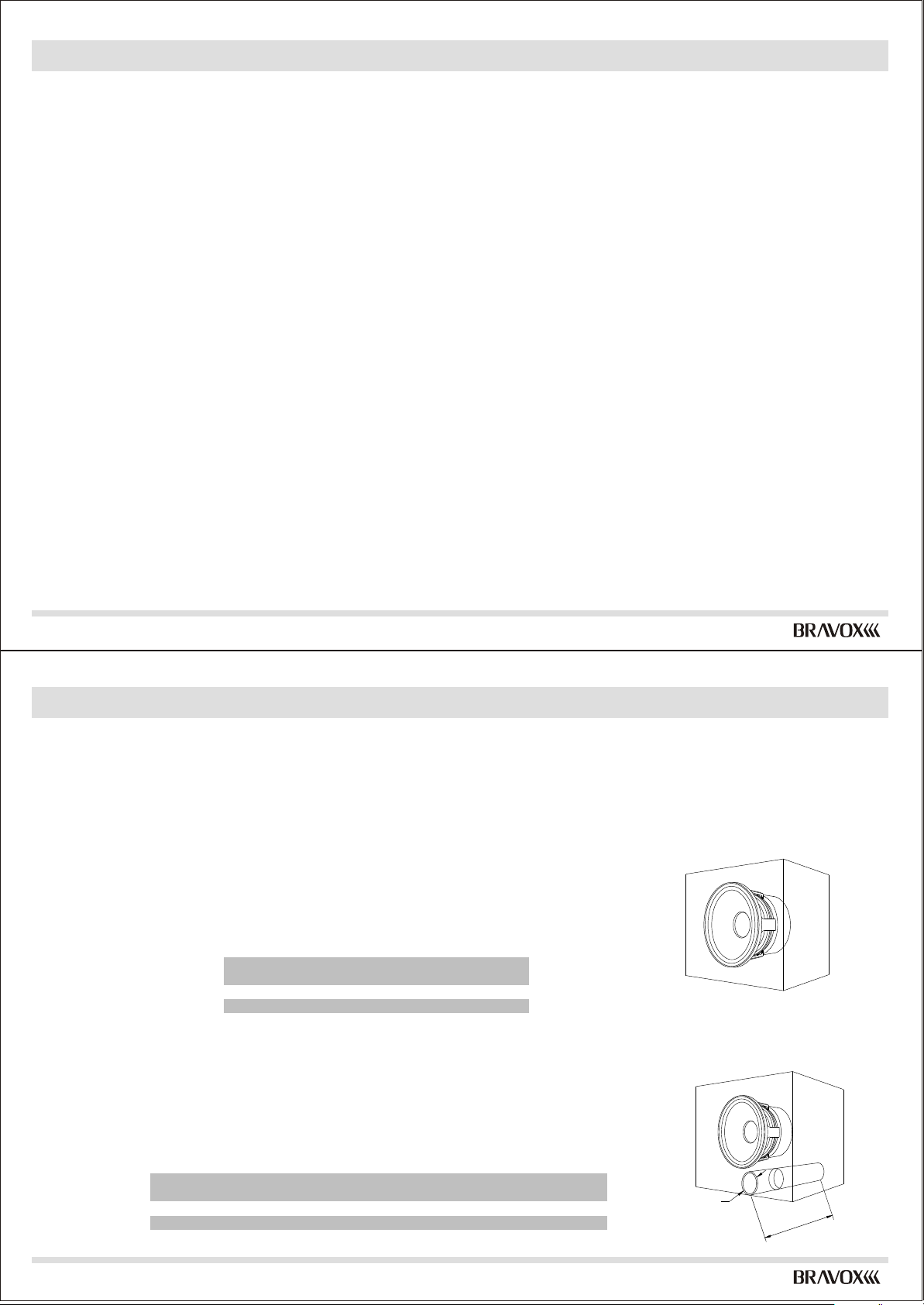

CAIXAS ACÚSTICAS

O subwoofer EDX12D foi especificamente projetado e construído para instalações profissionais e
de competição. Para instalações de competição, onde o objetivo é maximizar o SPL, recomendamos o
uso de caixa acústica dutada. Para instalações profissionais onde se deseja uma alta qualidade sonora,
a caixa selada é a melhor escolha.

CAIXA SELADA

instalado o alto-falante. Este tipo de caixa proporciona graves bem definidos e mantém um
controle efetivo sobre a excursão da bobina móvel dentro de limites pré-estabelecidos, resultando
em uma potente resposta de graves com baixíssima distorção. Para perfeito funcionamento, a
caixa SELADA deve ser totalmente fechada, portanto é necessário que todos os painéis que a
compõem sejam colados e aparafusados para garantir que não ocorram vazamentos de ar nas
juntas.

denominada pórtico ou duto, geralmente de seção circular e complementado por um tubo plástico. O
duto, dentro de uma específica faixa de freqüências, trabalha em fase com o alto-falante,
aumentando assim a potência sonora emitida pela caixa acústica e estendendo a resposta de graves.
Mesmo que as caixas DUTADAS não sejam herméticas como as SELADAS, a sua construção deve
seguir o mesmo procedimento acima descrito, com todas as juntas devidamente coladas a
aparafusadas.

É composta por uma caixa hermeticamente fechada, com uma só abertura, onde é

CAIXA DUTADA

As caixas DUTADAS possuem além da abertura para montagem do alto-falante uma outra,

L P

A

Vb

L

D

V

P

Vb

A

L

V

EDX -6-

CAIXAS ACÚSTICAS

Dutos

Modelo

Vb

(lts )

Dimen sõ es Int ernas

A x L x P (mm)

Qtde Dv (mm) Lv (mm)

EDX12D-2 37 400 x 400 x 265 2 100 450

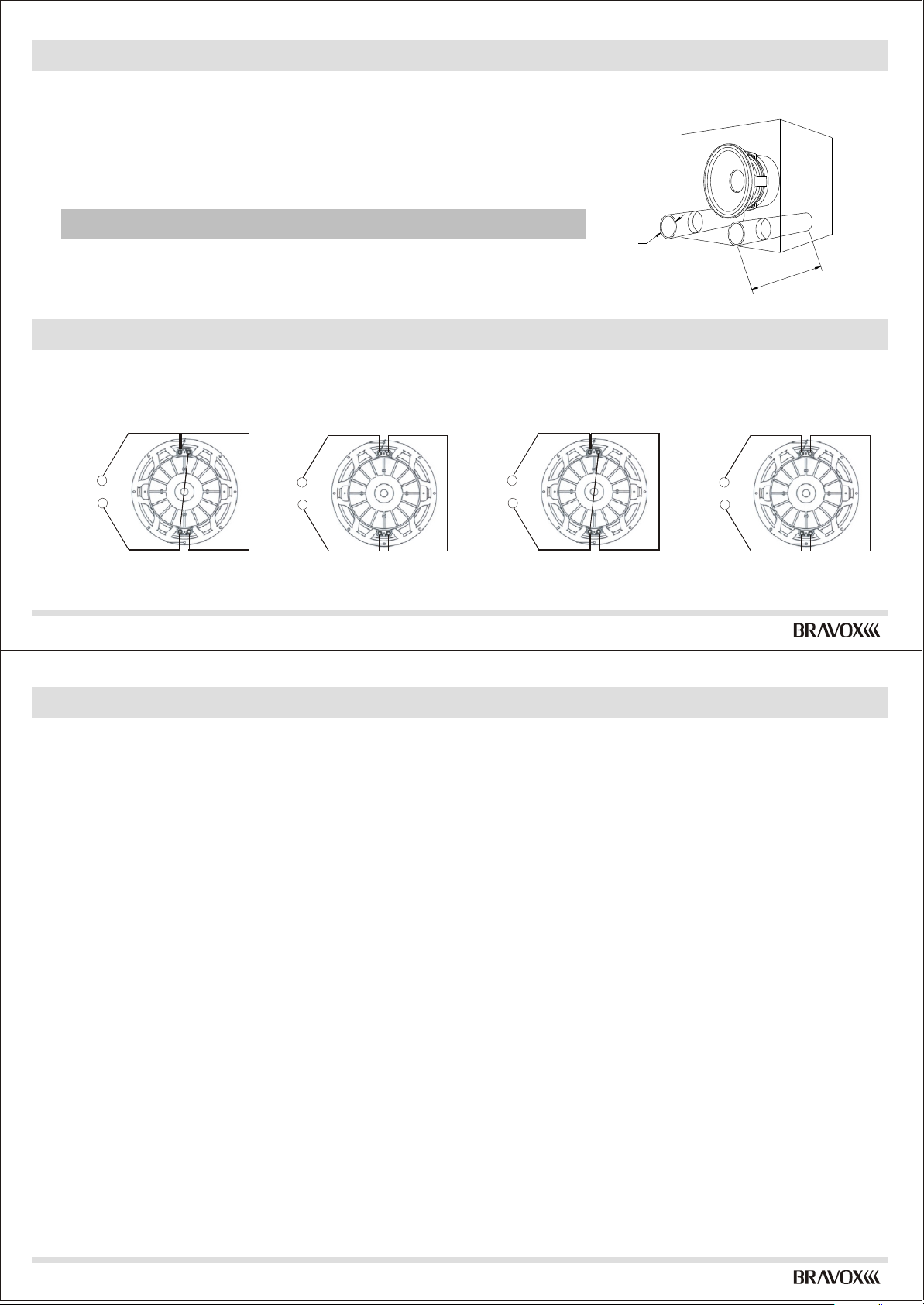

CAIXA PARA SPL

As caixas DUTADAS possuem além da abertura para montagem do alto-falante
uma outra, denominada pórtico ou duto, geralmente de seção circular e complementado por
um tubo plástico. Para a configuração em SPL com máxima eficiência segue a construção de
caixa recomendada abaixo.

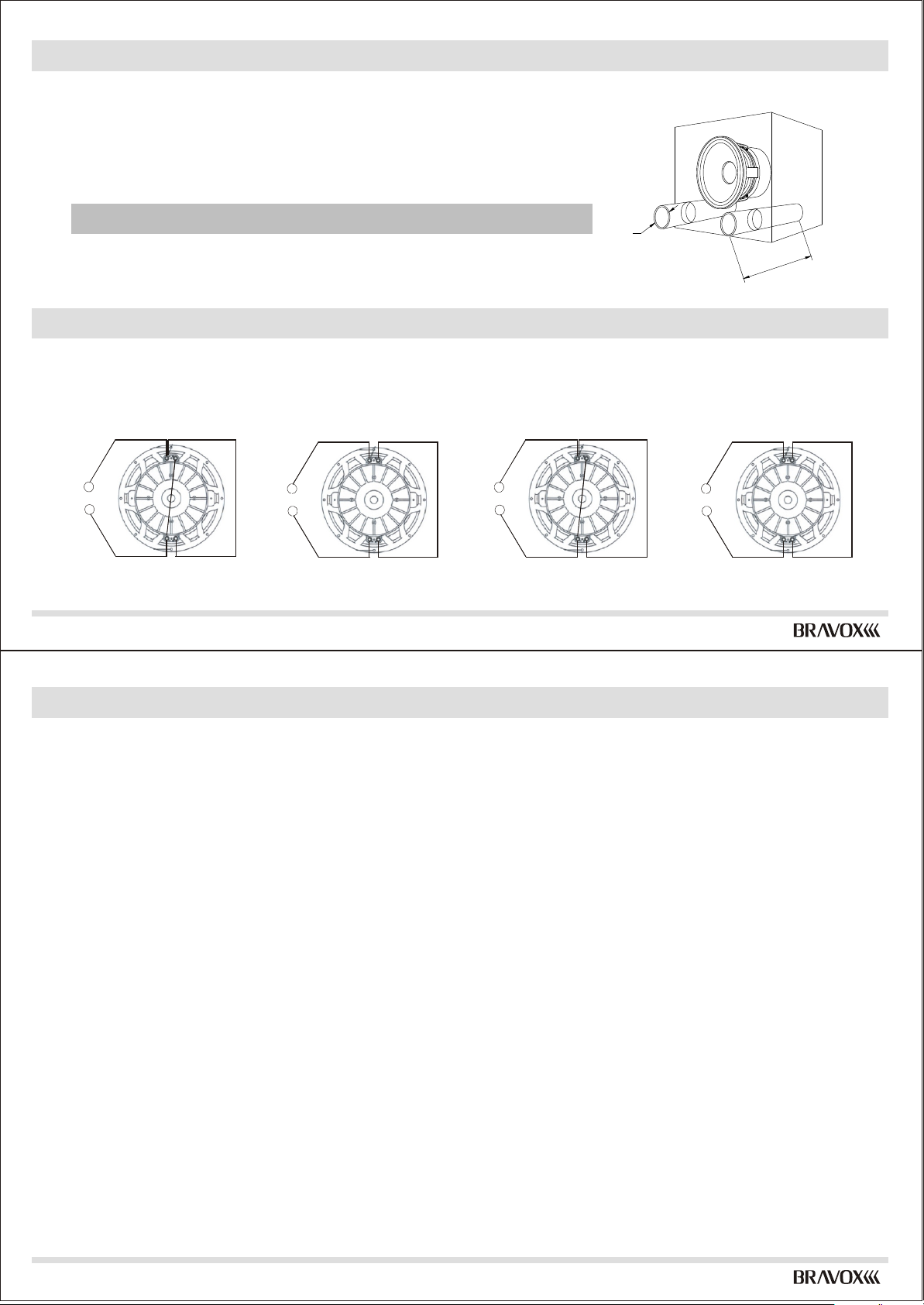

ESQUEMA DE LIGAÇÃO

L

D

V

P

Vb

L

A

V

proporcionando grande flexibilidade ao usuário final, que podre crias a impedância mais adequada ao seu amplificador.

Os subwoofers da série EDX são oferecidos na configuração bobina dupla, em duas versões, 2+2 Ohms e 4+4 Ohms,

1 W

+

-

4 W

+

-

D-2 (Paralelo) D-2 (Série) D-4 (Paralelo) D-4 (Série)

EDX -7-

2 W

+

-

8 W

+

-

CERTIFICADO DE GARANTIA

O Departamento de Garantia da Qualidade da Bravox, presente em todas as fases do processo
produtivo, desde o recebimento da matéria-prima até o teste final, garante a qualidade deste produto pelo
prazo de 1 (um) ano a contar da data da compra. Graças aos cuidados na sua fabricação, este produto
dificilmente apresentará defeitos. Entretanto, na improvável ocorrência de uma falha de fabricação, leve o
produto junto com a nota fiscal à loja onde você efetuou a compra, para que seja enviado à Bravox, que após
análise do defeito, efetuará a reposição.

LIMITAÇÕES DA GARANTIA

1. O produto perderá a garantia se na análise for constatada a ocorrência de modificações ou reparos realizados por empresa ou pessoa não
autorizada pela Bravox.

2. A presente garantia será extinta se o alto-falante apresentar alguns dos seguintes defeitos: Cone rasgado, perfurado ou molhado,
carcaça amassada ou quebrada e bobina móvel queimada por uso inadequado ou fora das especificações.

3. Esta garantia não é transferível e é valida apenas em favor do comprador original, desde que a compra seja devidamente comprovada.

4. Caso a Bravox decida modificar ou alterar o desenho e/ou realizar melhorias técnicas neste produto, não será obrigada a incluir estas
mudanças em qualquer produto anteriormente fabricado.

5. A garantia ora concedida engloba tão somente a substituição ou o conserto do produto defeituoso, não responsabilizando a Bravox pelo
pagamento de qualquer indenização, seja a que título for.

6. Caso seja detectado algum defeito de fabricação do produto, a pena máxima cabível em decorrência deste defeito, será a reposição do
produto ou similar, pela Bravox.

EDX -8-

L
A
U

HIGH PERFORMANCE SUBWOOFER

EDX12D

N
MA

N
ATIO

PER
O

&
N

IO

T
A
L
L

A
NST

I

EDX

Parâmetros EDX12D-2 EDX12D-4

Z (Ohms) 2 + 2 4 + 4
Re (Ohms)* 0.9 1.7
Levc @1kHz( mH) 1.92 1.92
Krm (m Ohms ) 18.3 89,7
Kxm (mH) 352.1 1.36
Erm 0.681 0.55
Exm 0.36 0.214
Sd (m2) 0.0552 0.0552
Bl (T*m) 15.7 17
Vas (l ) 25 33
Mms ( g ) 279.6 311.6
Fo (Hz) 35 30
Qms 10.14 9.8
Qes 0.24 0.31
Qts 0.23 0.3
Xma x ( mm) 19 25
SPL (dB @ 1W/m) 90 86.5

Potência RMS (Watts) 300 - 3000 1500/3000

Dear Customer,
Thank you for choosing BRAVOX !
The EDX12D subwoofer you purchased is a high performance driver and was specifically engineered

MAIN FEATURES

1 - TPR/Santoprene injection molded parabolic surround. Due to its special profile, this

surround combines high linear travel with large piston area, leading to high bass
output and low distortion.

2 - Injection molded PMGS-CF Poly/Mica/Carbon Fiber bumped cone with high
stiffness to mass ratio, for clean, deep and extremely well defined bass.

3 - Extra large double CONEX spider, with built in tinsel leads, efficiently controls
voice coil travel for high bass output and long term mechanical stability.

4 - High temp 500°F dual voice coil on Fiberglass former for high SPL, low
distortion and extreme power handling.

5 - Gold plated terminals for maximum power transfer from your amplifier.

6 - FEA (Finite Element Analysis) computer optimized magnet design guarantees high

SPL with low distortion.

7 - Massive CNC machined cast polar plates with cooling fins provide effective heat removal
from voice coil, for high power handling.

8 - Heavy duty aluminum cast frame provides perfect and accurate alignment of motor components.
Large open areas bellow and over spider for extremely low distortion bass reproduction.

EDX

R

-3-

TECHNICAL SPECIFICATIONS

* voice co ils wired in parallel

EDX -4-

Internal Dimensions (mm - in) Duto

Model

Vb

(lts - ft3)

W H D Dv (mm) Lv (mm)
EDX12D-2 50 - 1.76 335 – 13.1 330 – 12.8 500 – 19.5 100 450
EDX12D-4 60 - 2.12 350 – 13.6 350 – 13.6 535 – 21 100 460

Internal Dimensions (mm - in)

Model

Vb

(lts - ft3)

W H D
EDX12D-2 20 - 0.7 310 - 12.1 310 - 12.1 340 – 13.3
EDX12D-4 28 - 1 310 – 12.1 310 – 12.1 270 – 10.5

ENCLOSURE CONSTRUCTION

The dimensions shown in above drawings are intended as a guideline and specific dimensions
(HxWxD) may be changed provided the internal volume of the enclosure is maintained and a suitable front
baffle is provided for driver and port. For best performance the walls of the enclosure should be rigid and not
vibrate as a result of the internal pressures generated by the loudspeakers. BRAVOX recommends
constructing enclosures from medium-density fiberboard (MDF) with a minimum thickness of 1”. In larger
enclosures over 1 cubic foot, internal bracing that joins opposite walls can be incorporated and the final
enclosure should be as rigid as possible. All joints should be glued and fastened with screws. Additionally,
internal joints can be covered with a small bead of silicone adhesive to ensure that the enclosure is completely
air-tight. Drivers should be fastened to the enclosure with self-threading screws with adequate length and
diameter, utilizing all the mounting holes in the frame. To avoid air leakage, a foam rubber gasket or similar
sealing method should be applied between the loudspeaker and the enclosure. The external surface of the
enclosure may be painted or fabric-covered, to suit the consumer.

Since low frequency sounds are not directional, subwoofer enclosures can generally be placed
anywhere within the car, without compromising stereo imaging. While the trunk is the most obvious location,
locating them behind the seats is another possibility. However, different placement locations of subwoofer
enclosures can sometimes influence the overall quality of bass/midbass response. As interior acoustics are
different for each vehicle, you may wish to experiment with various mounting locations before permanently
mounting the woofer.

EDX -5-

ENCLOSURES

The EDX12D subwoofer was specifically designed and built to be used in professional and competition
sound systems. For competition (SPL) installations, where maximum SPL is the goal, we recommend the use of
a vented enclosure. For professional installations, where a high quality of reproduction is a must, a closed box is

SEALED ENCLOSURES

This enclosure is made up of a totally closed, air-tight box. This type of enclosure gives
excellent, tight bass response, as well as providing an effective control of loudspeaker
excursion, maintaining it within reasonable limits and generally providing lower distortion
and very high volume levels. If you build your own enclosure, BRAVOX recommends that
you glue and screw all joints using enough glue to ensure that all joints are air-tight.

W D

H

Vb

VENTED ENCLOSURES

Vented enclosures are not air-tight and incorporate an additional opening known as a
port or vent, which is generally fabricated from either plastic or cardboard tubing.
The port augments the sound coming out of the woofer and is in most cases capable
of going lower in frequency than the same woofer in a sealed box. Even though
vented enclosures are not air-tight, you should follow the same procedure as with
sealed boxes and glue and screw together all joints.

L

Vb

P

A

EDX -6-

D

V

L

V

ENCLOSURES

Internal Dimensions (mm - in) Duto

Model

Vb

(lt s - ft3 )

W H D Qtde Dv (mm) Lv (mm)

EDX12D-2 37 - 1.3 400 – 15.6 400 – 15.6 265 – 10.4 2 100 450

SPL VENTED ENCLOSURE

should be used as in table bellow.

In order to get the maximum SPL possible for dB contestes a special enclosure

WIRING

user to create virtually any impedance load to match his amplifier.

EDX SUBWOOEFRS are offered in Dual Voice Coil configuration in two versions, 2+2ans 4+4 Ohms. This alloows the

+

-

+

4 W 1 W

-

2 W

W

D

V

D

Vb

L

H

V

+

-

8 W

+

-

D-2 (Parallel) D-2 (Series) D-4 (Parallel) D-4 (Series)

EDX -7-

LIMITED WARRANTY

BRAVOX S/A warrants this product to be free of defects in material and workmanship for a period of one (1)

year from the date of original purchase.

This warranty is not transferable and applies only to the original retail purchaser of the product from an
authorized BRAVOX dealer. Should service be necessary under this warranty for any reason due to
manufacturing defect or malfunction, BRAVOX will, at its sole option, repair or replace the defective product
with new or remanufactured product at no charge.

This warranty is void and inapplicable if BRAVOX deems that product has been used or handled other than in
accordance with instructions provided by manufacturer, including but not limited to damage caused by accident,
mishandling, improper installation, abuse, negligence, or normal wear and tear, or any defect caused by repair
to the product by anyone other than BRAVOX or an authorized BRAVOX dealer.

REPAIR OR REPLACEMENT UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE
CONSUMER/PURCHASER. BRAVOX SHALL NOT BE RESPONSIBLE FOR ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES, EXCEPT TO THE EXTENT PROVIDED (OR PROHIBITED) BY APPLICABLE
LAW.

THERE ARE NO OTHER WARRANTIES, INCLUDING WITHOUT LIMITATION, EITHER EXPRESS OR
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, WITH
RESPECT TO THE PRODUCT.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above
limitation may not apply to you. This warranty gives you specific legal rights, and you may also have other
rights, which vary from state to state.

CAUTION

Prolonged exposure to sound pressure levels in excess of 100 dB can cause permanent hearing loss. This
high-performance speaker can exceed this level. Please listen using common sense and restraint, in order
to preserve your ability to enjoy its fide

EDX -8-
