Page 1
B-cream HD
MANUALE D’ISTRUZIONI
OPERATOR’S MANUAL
CARNET D’INSTRUCTIONS
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES
Page 2
B-cream HD
DICHIARAZIONE DI CONFORMITÀ CE
Noi Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY dichiariamo, sotto la nostra responsabilità, che l’apparecchio
DISTRIBUTORE DI BEVANDE FREDDE - Marca: BRAS INTERNAZIONALE S.p.A. - Fabbricante: BRAS INTERNAZIONALE S.p.A. - Modelli: Bcream 1/2/3 HD - 230V 50Hz sono conformi alle seguenti Normative:
EN ISO 12100-1 (2010)
-
EN ISO 12100-2 (2010)
-
EN60335-1 (2012)
-
EN60335-2-24 (2010)
-
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
In ottemperanza alle Direttive 2006/42/CE, 2006/95/CE, 2004/108/CE.
EC DECLARATION OF CONFORMITY
We Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declare, under our responsibility, that the apparatus COLD DRINK
DISPENSER - Trademark: BRAS INTERNAZIONALE S.p.A. - Manufacturer: BRAS INTERNAZIONALE S.p.A. - Model: B-cream 1/2/3 HD - 230V
50Hz are in conformity with the following Standards:
EN ISO 12100-1 (2010)
-
EN ISO 12100-2 (2010)
-
EN60335-1 (2012)
-
EN60335-2-24 (2010)
-
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
Following the provisions of the Directives 2006/42/CE, 2006/95/CE, 2004/108/CE.
DECLARATION DE CONFORMITE CE
Nous Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY déclarons, sous notre responsabilité, que les appareil DISTRIBUTEUR REFROIDISSEUR DE BOISSONS - Marque: BRAS INTERNAZIONALE S.p.A. - Constructeur: BRAS INTERNAZIONALE S.p.A. - Modèle: B-
cream 1/2/3 HD - 230V 50Hz sont conformes aux Normes suivantes:
EN ISO 12100-1 (2010)
-
EN ISO 12100-2 (2010)
-
EN60335-1 (2012)
-
EN60335-2-24 (2010)
-
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
Conformément aux Directives 2006/42/CE, 2006/95/CE, 2004/108/CE.
-
EN62233:2008-11; EN62233:2009-04;
-
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
-
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
-
EN 61000-3-2 (2006) + A1/A2 (2009); EN61000-3-3 (2008)
-
EN62233:2008-11; EN62233:2009-04;
-
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
-
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
-
EN 61000-3-2 (2006) + A1/A2 (2009); EN61000-3-3 (2008)
-
EN62233:2008-11; EN62233:2009-04;
-
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
-
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
-
EN 61000-3-2 (2006) + A1/A2 (2009); EN61000-3-3 (2008)
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY erklären auf eigene Verantwortung, daß die Gerät KALTGETRÄNKE
DISPENSER - Marke: BRAS INTERNAZIONALE S.p.A. - Hersteller: BRAS INTERNAZIONALE S.p.A. - Modell : B-cream 1/2/3 HD - 230V 50Hz mit
den folgenden Normen übereinstimmen:
-
EN ISO 12100-1 (2010)
-
EN ISO 12100-2 (2010)
-
EN60335-1 (2012)
-
EN60335-2-24 (2010)
-
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
Gemäß den EWG-Richtlinien 2006/42/CE, 2006/95/CE, 2004/108/CE.
EN62233:2008-11; EN62233:2009-04;
-
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
-
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
-
EN 61000-3-2 (2006) + A1/A2 (2009); EN61000-3-3 (2008)
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declararamos, bajo nuestra responsabilidad, que los aparato
DISTRIBUIDOR DE BEBIDAS FRIAS - Marca: BRAS INTERNAZIONALE S.p.A. - Fabricante: BRAS INTERNAZIONALE S.p.A. - Modelo: B-cream
1/2/3 HD - 230V 50Hz responden con las siguientes Normativas:
EN ISO 12100-1 (2010)
-
EN ISO 12100-2 (2010)
-
EN60335-1 (2012)
-
EN60335-2-24 (2010)
-
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
En cumplimiento de las Normas 2006/42/CE, 2006/95/CE, 2004/108/CE.
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)
-
EN62233:2008-11; EN62233:2009-04;
-
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
-
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
-
EN 61000-3-2 (2006) + A1/A2 (2009); EN61000-3-3 (2008)
Bras Internazionale spa
L’Amministratore Delegato
Page 3
ITALIANO
4
ENGLISH
FRANCAIS
DEUTSCH
ESPAÑOL
Ai sensi dell’art.13 del Decreto Legislativo 25 Luglio 2005, n.151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso
di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè
allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confe-
zione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e
gestita dal produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà
quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire
la raccolta separata dell’apparecchiatura giunta a fine vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
Pursuant to the European Directives 2002/95/EC, 2002/96/EC and 2003/108/EC,
on restricting the use of hazardous substances in electric and electronic equip-
ment and on the disposal of waste material.
The crossed out wheelie bin symbol applied to equipment or packaging means
that the product should be collected separately from other types of waste at the
end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should
therefore contact the manufacturer and follow the instructions given with respect to the separate collection of obsolete equipment.
Correct separate collection and the subsequent recycling, treatment and environmentally
compatible disposal of discarded equipment is of aid in avoiding possible negative effects
for the environment and people's health and facilitates the re-use or recycling of the materials of which the equipment is made.
Illegal disposal of this product on part of the owner will give way to the application of administrative fines as provided by current laws.
Conformément aux Directives européennes 2002/95/CE, 2002/96/CE et 2003/
108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans
les appareils électriques et électroniques, ainsi qu'à l'élimination conforme et au
recyclage des déchets.
Le symbole de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique
qu'à la fin de sa vie utile ce produit doit être éliminé séparément des autres
déchets et conformément aux lois en vigueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par
le producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra
contacter le producteur et respecter le système que ce dernier aura mis en place pour réal-
12
19
27
35
iser la collecte différenciée des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au
recyclage, avec traitement et élimination des déchets dans le plus strict respect de l'environnement, est une procédure fondamentale qui contribue à éviter les possibles effets
négatifs sur notre environnement et sur notre santé, et qui favorise la réutilisation et/ou le
recyclage des matériaux qui composent ces appareils.
L'élimination abusive de ce produit par son propriétaire comporte l'application de sanctions
administratives sévères, prévues par la réglementation en vigueur.
Laut EG-Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung gefährlicher Stoffe in elektronischen Geräten sowie zur
Abfallentsorgung.
Das Symbol des durchgestrichenen Abfallcontainers auf der Packung gibt an,
dass das Produkt zum Ende seiner Lebensdauer getrennt von den anderen
Abfällen entsorgt werden muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Hersteller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich
daher mit dem Hersteller in Verbindung setzen und das System befolgen, das dieser angewendet hat, um das Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltverträglichen Entsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die
Umwelt und die Gesundheit zu vermeiden und fördert die Wiederverwendung bzw. das
Recycling der Materialien, aus denen das Gerät besteht.
Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der
von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
En virtud de las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/ CE,
relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctric-
os y electrónicos, así como a la eliminación de residuos.
El símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre
su embalaje indica que al finalizar la vida útil del producto éste nunca debe depo-
sitarse junto al resto de residuos.
La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestionará y
organizará el fabricante. El usuario que desee deshacerse de este equipo deberá ponerse
en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir la
recogida selectiva del aparato que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del
equipo inservible, compatible con el medio ambiente, contribuye a evitar posibles efectos
negativos para el medio ambiente y para la salud y favorece la reutilización y/o el reciclaje
de los materiales de los que está compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplicación de las sanciones administrativas previstas por la normativa vigente.
GARANZIA
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento attestante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti componenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a condizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dalla scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà dovere di Bras Internazionale s.p.a. provvedere -a sua insindacabile discrezione- alla
sostituzione integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle
sole parti di esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effetto- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperizia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Bras Internazionale s.p.a., o, comunque, effettuata in modo difforme
rispetto alle istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo
o, comunque, con modalità differenti rispetto quelle indicate dal produttore; sono altresì esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazione
e l'allacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'apparecchio determini la distruzione o il deterioramento di una cosa diversa dall'apparecchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
Questo apparecchio è coperto da uno o più dei seguenti brevetti e/o altre domande di brevetto depositate:
This dispenser is manufactured under one or more of the following U.S.patents and/or other pending patents:
Cet appareil est couvert par un ou plusieurs des brevets suivants et/ou autres demandes de brevet déposées:
Dieses Gerät ist durch eines oder mehrere der folgenden Patente und/oder andere eingetragene Patentanmeldungen geschützt:
Este aparato está cubierto por una o varias de las siguientes patentes y/o otras solicitudes de patente ya registradas:
US 2013,0263747 - US 2013,0152620 - US 2013,0098098 - US 2012,0234035 - US 6467,944 - US 5713,214 - US 6546,843 - DE 6010,0684
WO 2012,085692 - WO 2012,032425 - WO 2012,004687 - WO 2013,011078 - EP 2478,774 - EP 1155,622 - EP 0799,575 - EP 1162,168
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le prescrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimento non potrà in ogni caso comportare, a carico di Bras Internazionale s.p.a., un
esborso superiore al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Bras
Internazionale s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima;
le spese di trasporto, ed i rischi ad esso connessi, sono interamente a carico dell'acquirente; ove l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà
tenuto a corrispondere il diritto fisso di chiamata in vigore presso il produttore alla
data dell'intervento.
7. Trascorsi dodici mesi dall'acquisto, decade il diritto di garanzia e l'assistenza verrà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti manomessa, asportata o comunque in condizioni tali da non rendere possibile l'identificazione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede legale alla data dell'acquisto dell'apparecchio.
3
Page 4
B-cream HD
ITALIANO
1 CARATTERISTICHE TECNICHE
B-cream 2
B-cream 1
Contenitori trasparenti smontabili n 1 2 3
Capacità singolo contenitore, circa l 6 6 6
Dimensioni:
larghezza cm 20 40 60
profondità cm 48 48 48
altezza cm 62 62 62
Peso netto, circa kg 25 45 61
Peso lordo, circa kg 27 48 64
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli apparecchi (preceduti dal simbolo #) sono riportati sotto al
telaio. I dati riportati sulla targa sono sempre quelli a cui
fare riferimento.
E’ riservato il diritto di modifica del presente manuale senza preavviso.
3 Appoggiare il distributore su un banco in grado di sostenerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del precedente punto 1.
4 Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
B-cream 3
distributore per non ostacolare il flusso d’aria di raffreddamento.
5 Controllare la stabilità dell’apparecchio regolando eventualmente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
6 Prima di collegare elettricamente il distributore controllare
che la tensione di rete sia quella corretta indicata in targa. Collegare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Nel caso la disconnessione dell`apparecchio
dalla rete elettrica sia affidata ad un interruttore onnipolare, tale
interruttore deve garantire una distanza di apertura dei contatti
che consenta la disconnessione completa nelle condizioni della
categoria di sovratensione III. Non usare prolunghe per colle-
gare elettricamente l'apparecchio.
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente collegato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
7 Il distributore non esce prelavato e sanitizzato dalla fabbrica. Prima dell’uso esso deve essere smontato, lavato e sanitizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 5.3 PULIZIA.
2 INTRODUZIONE
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richiede pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore durante le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e ri-
montaggio, essendo operazioni giornaliere,
siano conosciute
senza possibilità di errore a chi utilizza il distributore.
3 INSTALLAZIONE
1 Estrarre il distributore dall’imballo, che è consigliabile con-
servare per future necessità.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distributore non deve mai essere afferrato per i contenitori trasparenti o i cilindri evaporatori. Il fabbricante non
risponde dei danni provocati dalle suddette errate manovre.
2 Controllare che il distributore non abbia subito danni da trasporto. In caso contrario, provvedere immediatamente ad effettuare il reclamo presso il vettore.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.
4 PER UN FUNZIONAMENTO SICURO E
CORRETTO
IMPORTANTE
Questo apparecchio non è fatto per essere utilizzato da
bambini o persone con ridotte capacità mentali o sensoriali, o con mancanza di esperienza o sufficiente conoscenza a meno che venga predisposta una supervisione
o istruzione sull'uso dell'apparecchio da una persone
responsabile della loro sicurezza.
I bambini devono essere controllati per evitare che giochino con l'apparecchio.
1 Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2 Non usare il distributore se non correttamente collegato a
terra.
3 Non usare prolunghe per collegare elettricamente il distri-
butore.
4 Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
4
Page 5
5 Non ostacolare il flusso d’aria di raffreddamento; lasciare
uno spazio libero di almeno 15 cm attorno a tutto il distributore.
6 Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.

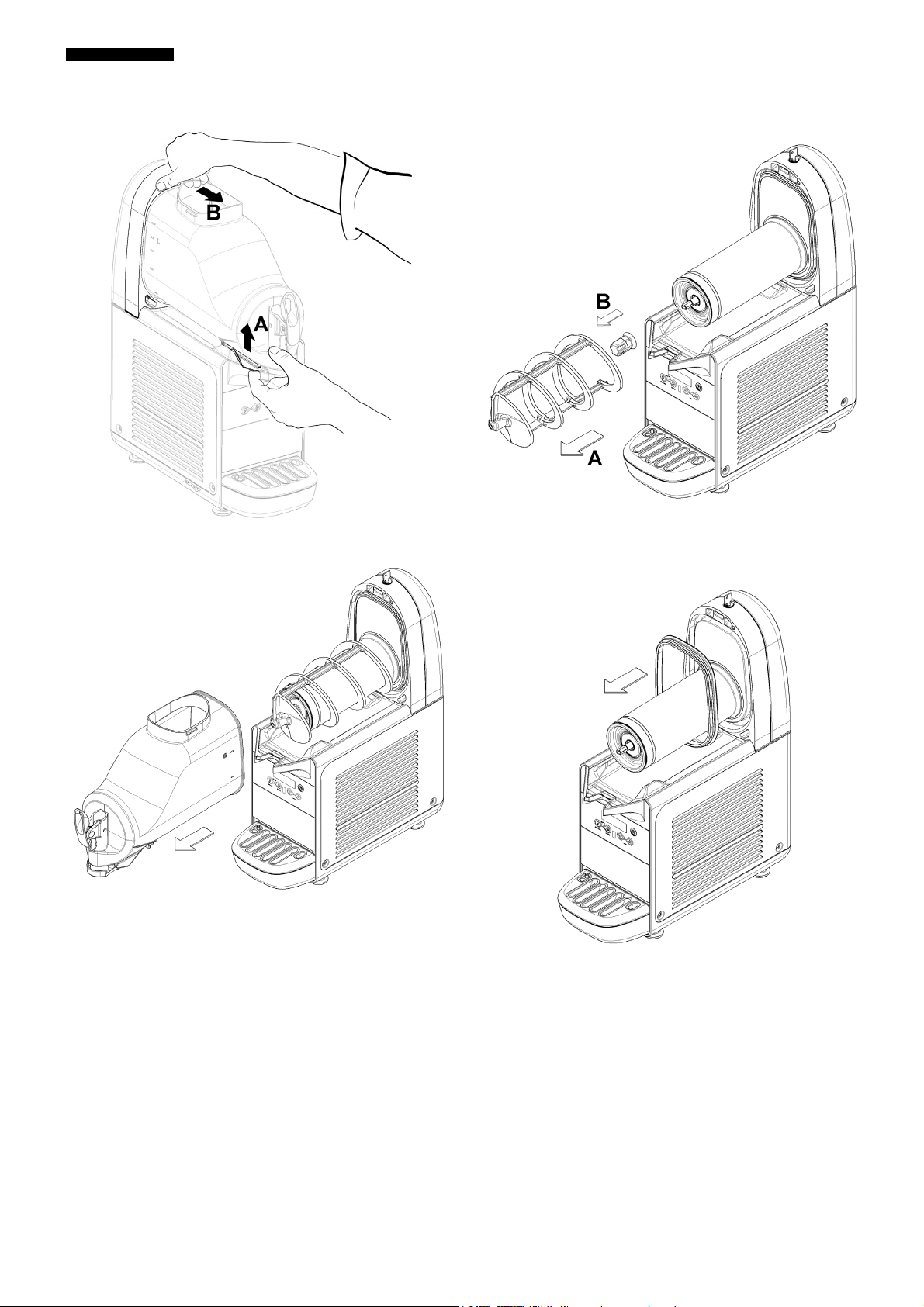

7 Non smontare la vasca, non rimuovere mescolatori o pan-
nelli per pulizia o manutenzione senza assicurarsi che il distributore sia scollegato elettricamente.
8 Per un corretto funzionamento, la temperatura ambiente
deve essere compresa tra +5° e +32°C.
9 Apparecchio non idoneo all'istallazione in zone nelle quali
può essere utilizzato un getto d'acqua.
10 Per la pulizia, non utilizzare un getto d'acqua.
11 L’apparecchio deve essere installato in posizione verticale.
12 Non installare la macchina in cucina.
13 Non utilizzare all’interno dell’apparecchio sostanze esplo-
sive come bombolette spray contenenti un propellente infiammabile .
14 Questo apparecchio è destinato all’utilizzo per applicazioni
domestiche e simili.
15 L’apparecchio non è adatto per l’uso in ambienti esterni.
16 Non schiacciare il cavo di alimentazione.
17 Non introdurre panna spray nel contenitore. Utilizzare
l’apparecchio esclusivamente per il raffreddamento dei liquidi
indicati.
18 Non conservare sostanze o liquidi pericolosi o tossici
all’interno dell’apparecchio.
19 Il coperchio deve rimanere sempre chiuso.
seguendo quanto previsto nelle presenti istruzioni al capitolo
5.3 LAVAGGIO.
2 Riempire i contenitori con il prodotto desiderato, tenendo
conto che questo, durante la lavorazione, aumenterà di
volume. Per questo motivo i contenitori non devono essere
riempiti fino alla massima capacità.
Per la preparazione di granite considerare un aumento di volume pari a circa il 10%.
Per la preparazione di gelati considerare un aumento di volume
pari a circa il 30%.
3 Nel caso si utilizzino basi liquide o in polvere, appositamente preparate per gelati o granite, seguire attentamente le
istruzioni del produttore.
4 Nel caso si utilizzino prodotti naturali per la preparazione di
granite (per esempio succo di limone, arancio o caffè), sciogliere 150-200 grammi di zucchero in ogni litro di prodotto.
5 Nel caso si utilizzino basi liofilizzate da diluire con latte o
acqua, preparare il prodotto in un recipiente separato e versarlo nei contenitori della macchina solo dopo essersi assicurati che questo sia omogeneo e che la polvere sia ben
stemperata.
IMPORTANTE
In ogni caso, ottenuta la miscela, il suo grado Brix (contenuto percentuale di zucchero) deve essere superiore a
13.
Non utilizzare mai la macchina con sola acqua.
ATTENZIONE
L’accesso alla zona di servizio è limitata alle persone che
hanno la conoscenza e l’esperienza pratica dell’apparecchio, specialmente quando si tratta di sicurezza e di
igiene.
5 ISTRUZIONI PER L’USO
ATTENZIONE
Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assistenza tecnica o, comunque, da una persona con qualifica similare, in modo da prevenire ogni rischio.

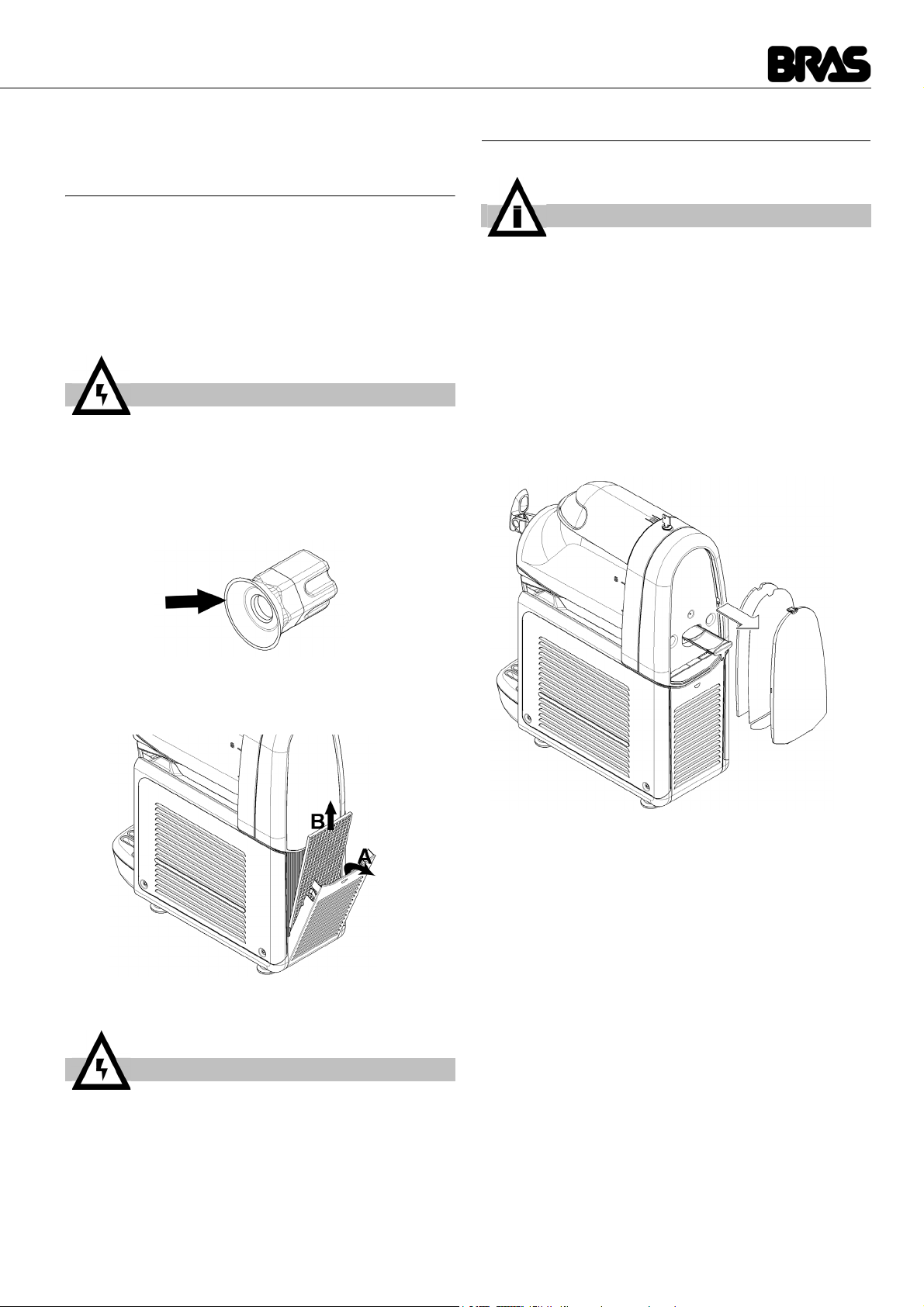

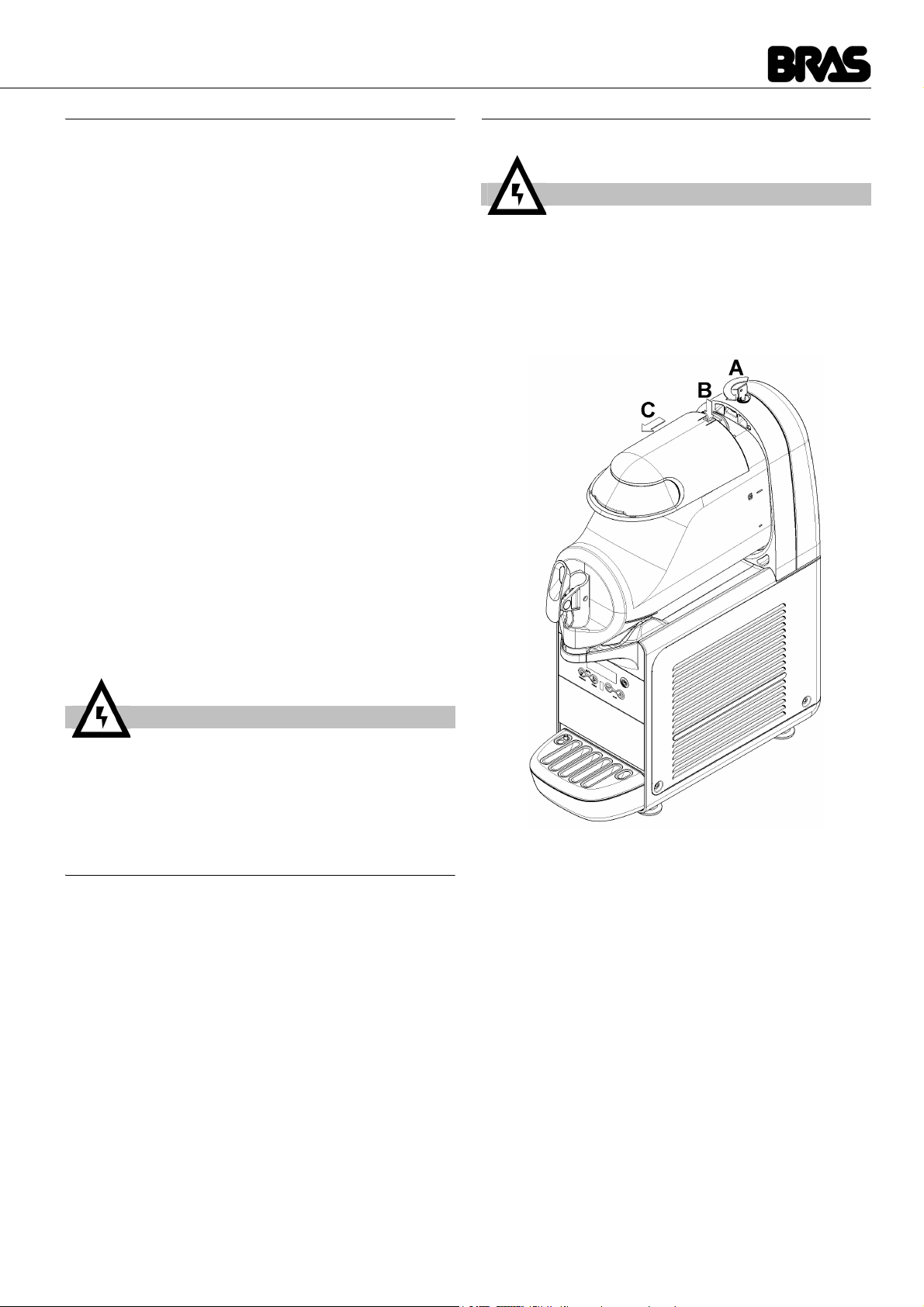

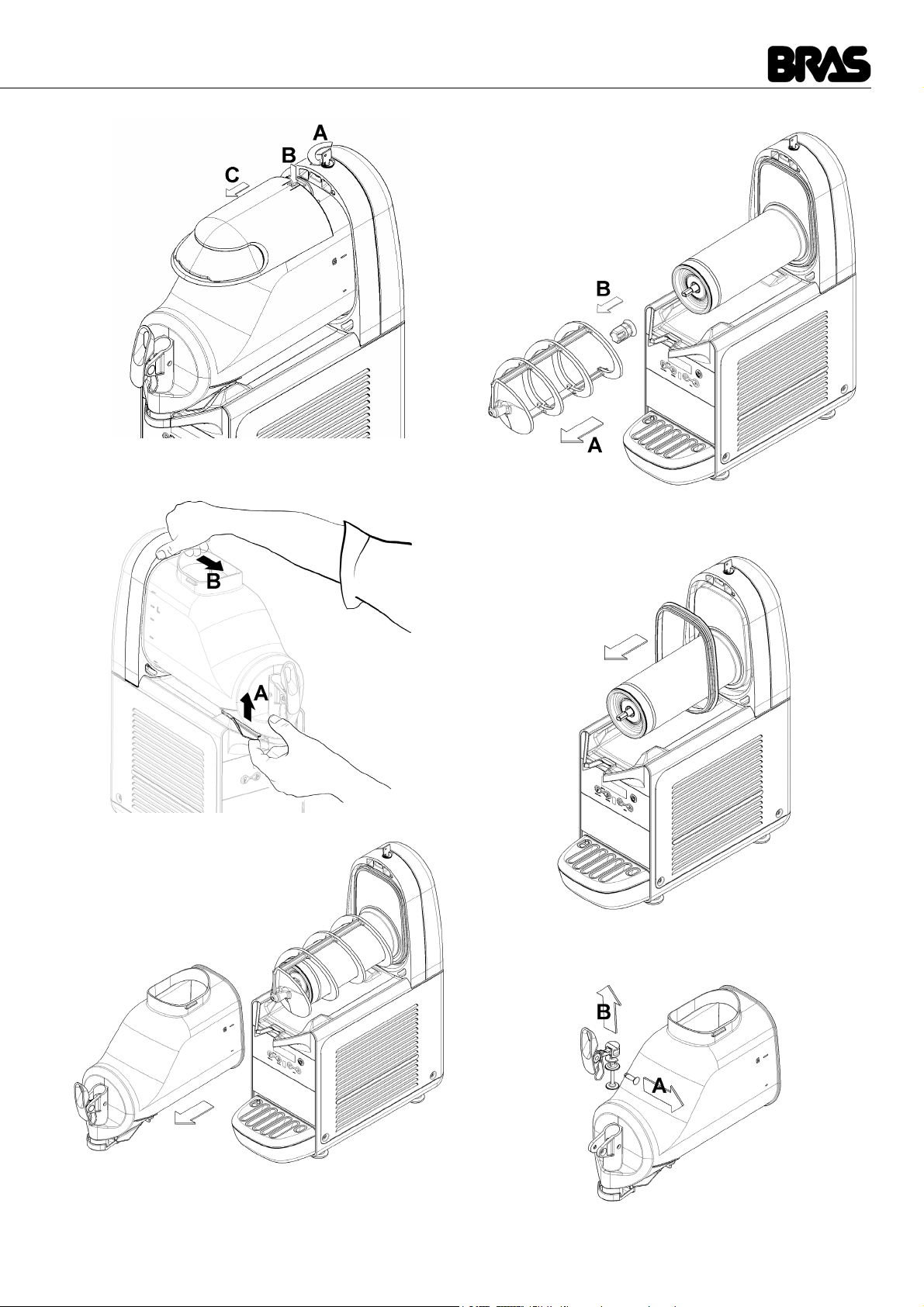

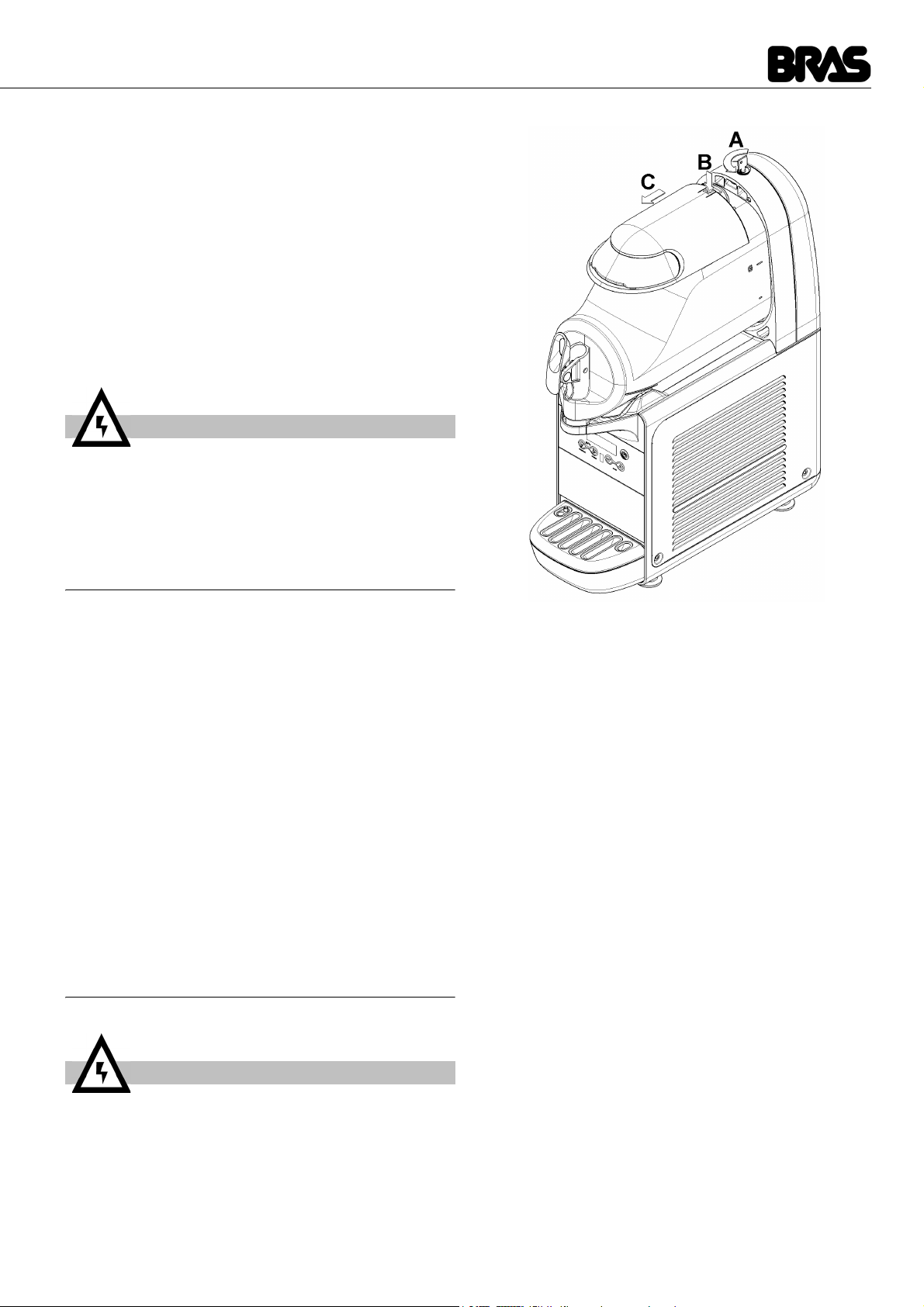

Per rimuovere il coperchio del contenitore, premere il tasto superiore e far scorrere il coperchio stesso verso la parte anteriore
del contenitore.
Nel caso sia presente la serratura per la chiusura di sicurezza
del coperchio, ruotare la chiave in senso antiorario per sblocca-
re il tasto di apertura (vedere figura 2).
IMPORTANTE
Quando il coperchio non è installato, tanto il mescolatore
quanto il raffreddamento non funzionano e sul display
viene visualizzato il messaggio “COV”.
1 Lavare e sanitizzare il distributore prima di utilizzarlo
IMPORTANTE
Utilizzare il distributore solamente con prodotti alimentari.
6 Agire sui comandi (vedere capitolo 5.1 DESCRIZIONE DEI
COMANDI).
7 Il distributore deve funzionare ininterrottamente: il sistema
di raffreddamento di ogni contenitore si arresterà automaticamente quando il prodotto sarà pronto per la distribuzione mantenendo la densità impostata. I dispositivi di mescolazione
continueranno a funzionare.
5. 1 DESCRIZIONE DEI COMANDI
Il distributore è provvisto di un interruttore generale, di una tastiera e di un display per la visualizzazione della temperatura del
prodotto. Tramite la tastiera è possibile selezionare la modalità
di funzionamento del distributore. Sono disponibili le seguenti
modalità di funzionamento:
PRODUZIONE GELATO O GRANITA: in questa modalità il distributore prepara gelato o granita in base al prodotto presente
nel contenitore.
CONSERVAZIONE PRODOTTO: in questa modalità il distributore mantiene il prodotto liquido ad una temperatura idonea alla
sua conservazione. Questa funzione risulta utile nelle ore notturne per mantenere inalterata la qualità del prodotto e contenere il consumo di energia elettrica.
LAVAGGIO: in questa modalità il mescolatore ruota velocemente ed il raffreddamento non è abilitato. Questa funzione risulta utile durante il lavaggio e la sanitizzazione della macchina
per evitare che la soluzione impiegata venga raffreddata.
INTERRUTTORE GENERALE
L’interruttore generale è collocato sotto il distributore, sul lato sinistro. La sua funzione è la seguente:
5
Page 6
B-cream HD
ITALIANO
Posizione 0 : il distributore è spento.
Posizione I : il distributore è abilitato al funzionamento
ma si trova in modalità Stand-by. La sola
spia B risulta accesa.

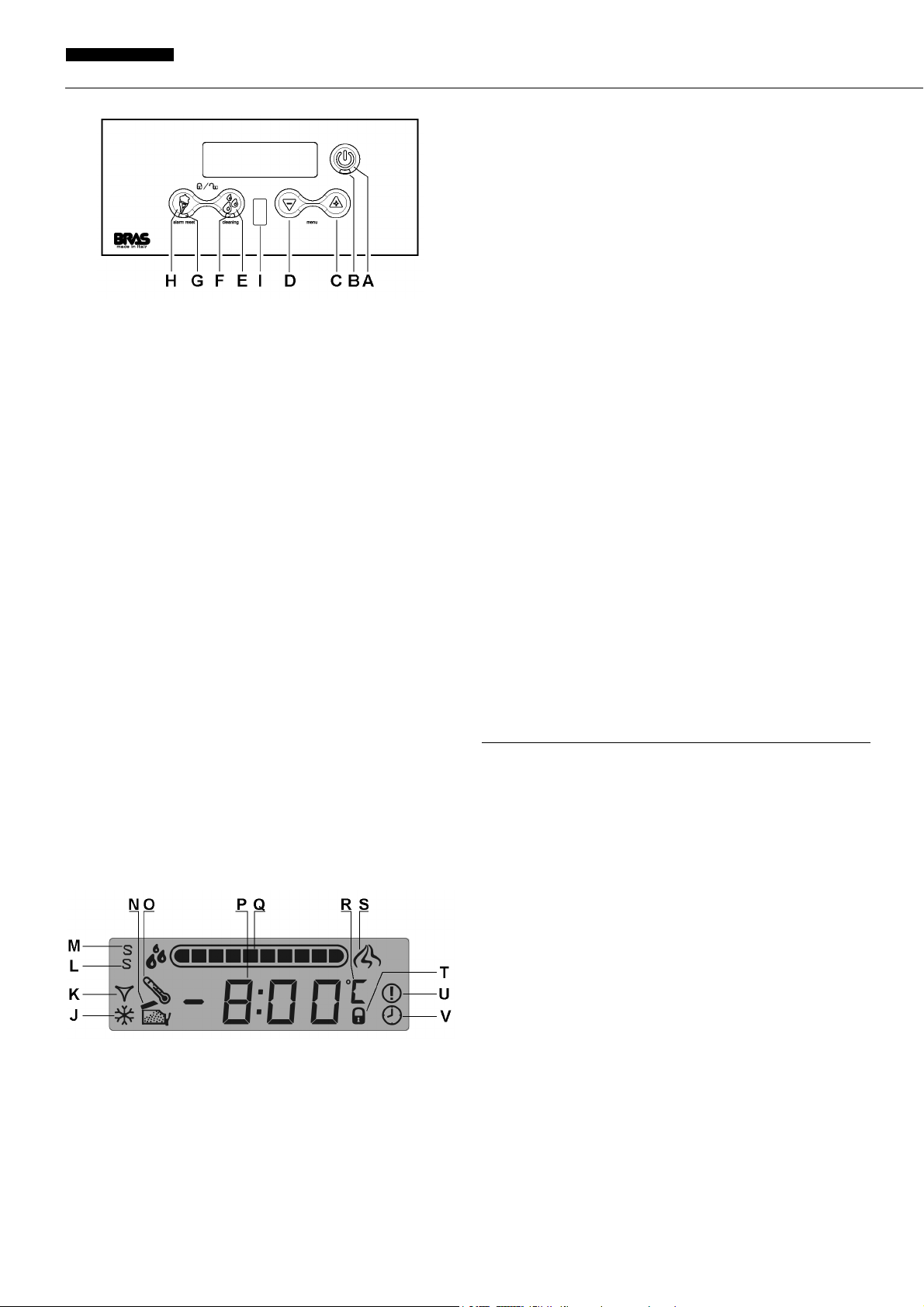

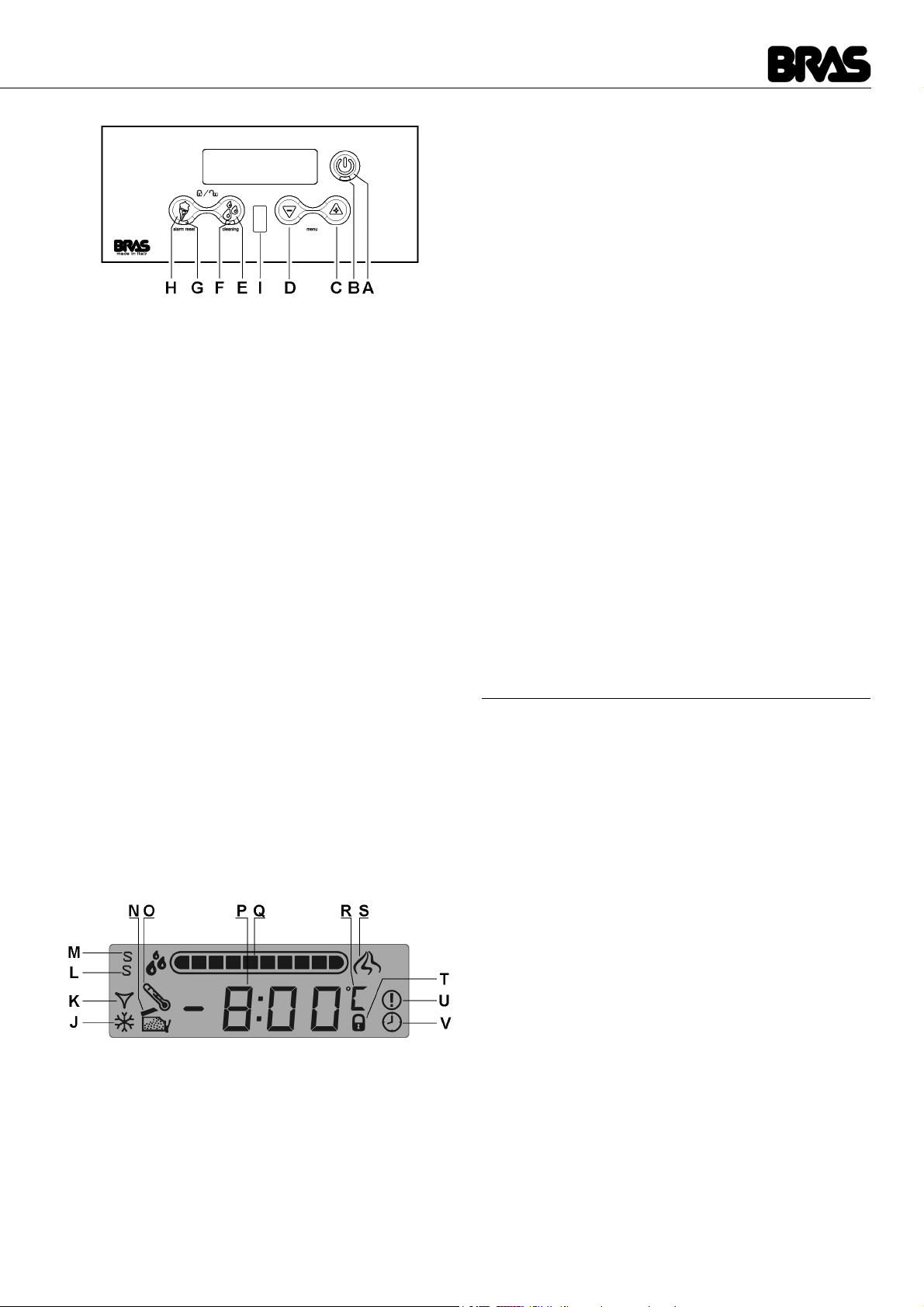

TASTIERA COMANDI
M quando questo simbolo è acceso, la macchina è in moda-
lità Service.
N quando questo simbolo è acceso e il display indica “COU”,
il coperchio non è installato e la macchina non può funzionare.
O quando questo simbolo è acceso, si è verificato un allarme
di temperatura durante il funzionamento.
P temperatura del prodotto.
Q indicazione della densità impostata.
R scala di temperatura impostata (°C o °F).
S quando questo simbolo è acceso, è stata rilevata la pre-
senza di un bicchiere o cono in prossimità del rubinetto di
erogazione.
T quando questo simbolo è acceso, la tastiera è bloccata.
U quando questo simbolo è acceso, un allarme è attivo.
V quando questo simbolo è acceso, il timer è in funzione.
figura 1

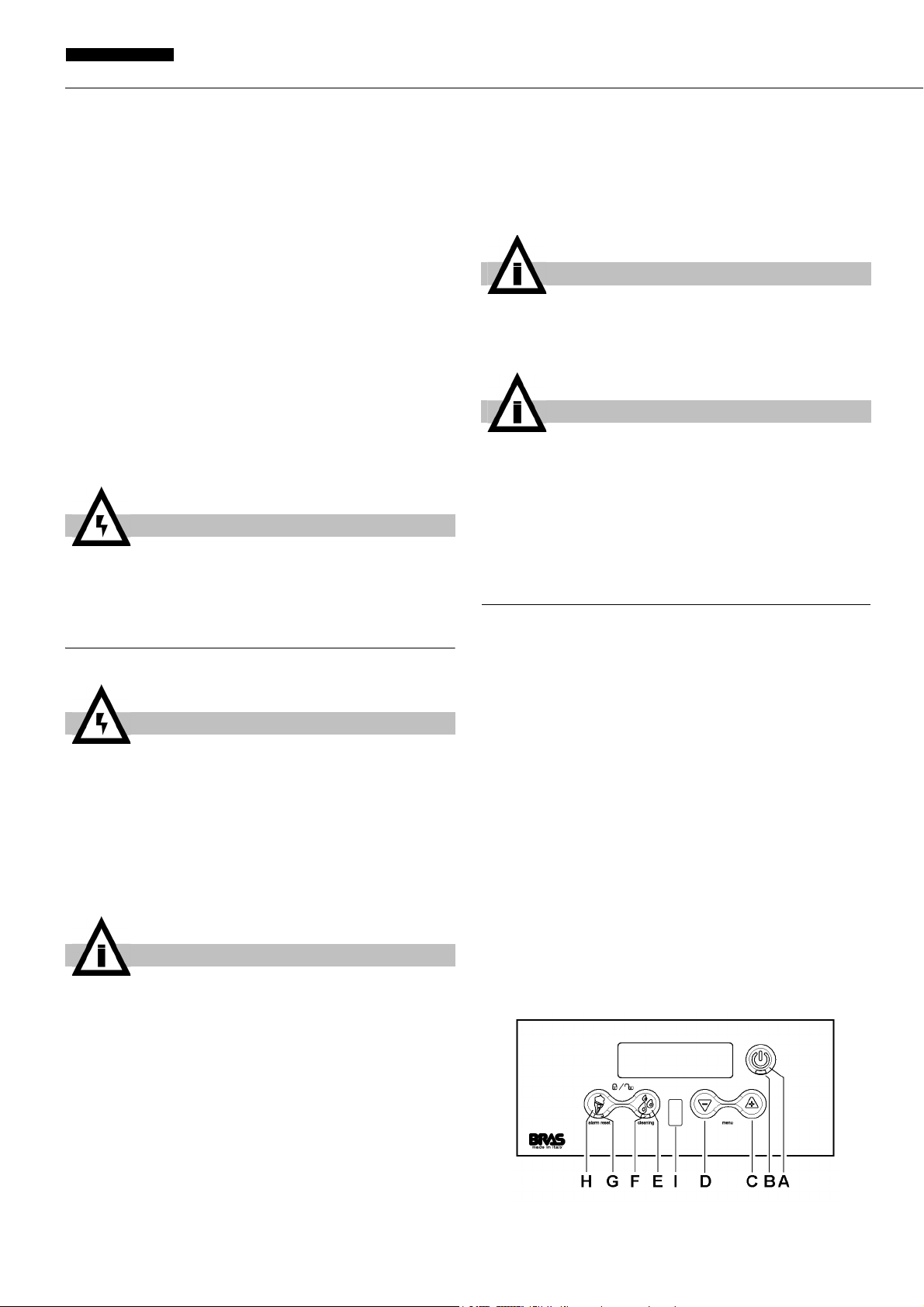

Le funzioni dei tasti presenti sulla tastiera sono le seguenti:
Tasto A Se premuto per 2 secondi permette di passare dalla
modalità Stand-by alla modalità di funzionamento e
viceversa. In modalità di funzionamento il mescolatore ruota ed il raffreddamento è abilitato.
Se premuto brevemente quando la macchina è in
funzione permette di accendere e spegnere le luci
del distributore, se presenti.
Tasto B LED di funzionamento
Tasto C In modalità PRODUZIONE GELATO O GRANITA
incrementa la densità del prodotto.
Tasto D In modalità PRODUZIONE GELATO O GRANITA
decrementa la densità del prodotto.
Tasto E Attiva la funzione CONSERVAZIONE. Tale modali-
tà di funzionamento è confermata dall’accensione
della spia F, lampeggiante o continua.
Tasto H Attiva la funzione PRODUZIONE GELATO O GRA-
NITA. Tale modalità di funzionamento è confermata
dall’accensione della spia G, lampeggiante o conti-
nua.
Sensore I Sensore di presenza bicchiere : rileva quando un
bicchiere o un cono vengono posti in prossimità del
rubinetto di erogazione e permette di aumentare la
velocità del mescolatore al fine di migliorare l’eroga-
zione del prodotto.
PER IL FUNZIONAMENTO DEL DISTRIBUTORE
Mettere l’interruttore generale in posizione I. La spia rossa sarà
accesa.
Tenere premuto il tasto A fino a quando il distributore non si avvia.
Selezionare tramite i tasti E o H la modalità di funzionamento
desiderata:
Tasto E se si desidera solamente conservare il prodotto.
Tasto H se si desidera preparare GELATO O GRANITA.
Su macchine a più contenitori premendo il tasto relativo alla modalità di funzionamento attiva è possibile spegnere tanto la mescolazione quanto la refrigerazione del contenitore
corrispondente. Premendo uno dei due tasti (H) o (E) è possibile
riattivare la funzione corrispondente.
5. 2 FUNZIONI AGGIUNTIVE
REGOLAZIONE DELLA DENSITÀ
Durante il funzionamento in modalità PREPARAZIONE GELATO O GRANITA premendo i tasti C e D è possibilie regolare la
densità del prodotto da un valore minimo pari ad 1 ad un valore
massimo pari 10. Nell’intervallo tra 1 e 5, è possibile regolare la
densità con incrementi pari a 0,5, nell’intervallo tra 5 e 10, è possibile regolare la densità con incrementi pari a 1. La regolazione
eseguita in fabbrica è al valore 8, idoneo alla preparazione di
gelato. Per la preparazione dei vari prodotti fare riferimento ai
seguenti valori:

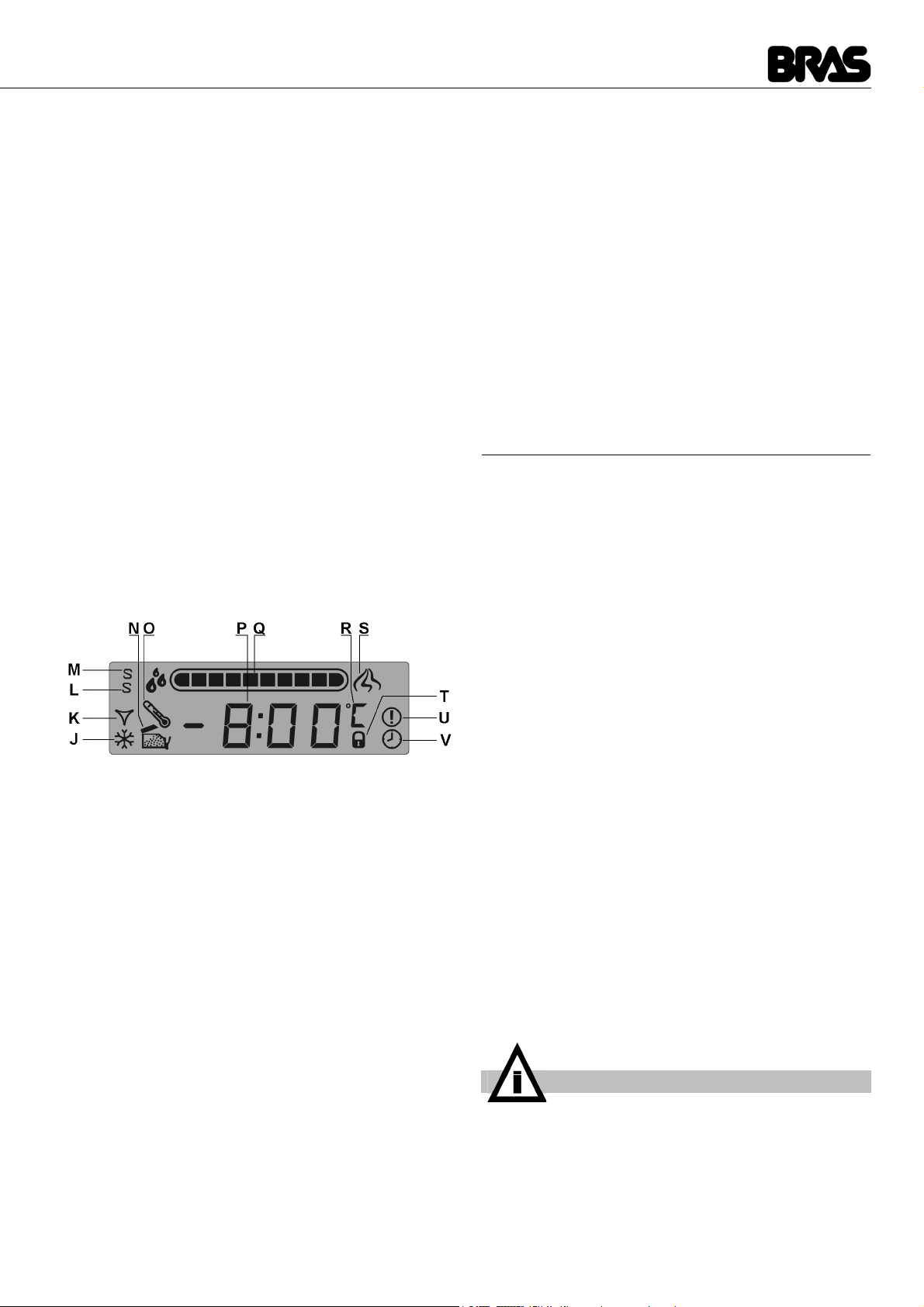

Sul display sono inoltre presenti i seguenti simboli:
J quando questo simbolo è acceso, il compressore è in fun-
K quando questo simbolo è acceso, l’elettrovalvola di raf-
L quando questo simbolo è acceso,assieme al simbolo M, la
zione.
freddamento è aperta.
macchina è in modalità SuperService
Granita: regolare la densità tra 1e 3.
Sorbetto: regolare la densità tra 2 e 4.
Gelato a base acqua: regolare la dentità tra 6 e 8.
Gelato a base latte: regolare la densità tra 8 e 10.
MODALITÀ LAVAGGIO
Quando il distributore si trova in modalità CONSERVAZIONE,
tenendo premuto per tre secondi il tasto E viene attivata la modalità LAVAGGIO, durante la quale il display visualizza “ --.-- “.
In questa modalità il mescolatore ruota ma il raffreddamento
non è abilitato.
Utilizzare questa funzione durante il lavaggio e la sanitizzazione
della macchina per evitare che la soluzione sanitizzante venga
raffreddata.
Premendo un tasto qualsiasi il distributore esce dalla modalità
LAVAGGIO e torna alla modalità di funzionamento CONSERVAZIONE.
ALLARME TEMPERATURA
La visualizzazione della temperatura sul display è normalmente
fissa. Qualora lampeggi e venga visualizzato il simbolo “O”, significa che il prodotto è rimasto per un certo tempo al di sopra
6
Page 7
della temperatura massima di conservazione ed è quindi opportuno verificare l’eventuale deterioramento del prodotto stesso.
Per azzerare l’allarme e tornare alla visualizzazione fissa è necessario tenere premuto per tre secondi il tasto H.
IMPORTANTE
La temperatura di conservazione del prodotto è regolata
in fabbrica a 2°C.
AVVISO DI PRODOTTO PRONTO
Durante la fase di preparazione del prodotto la spia G lampeggia. Quando il prodotto è pronto la spia H cessa di lampeggiare.
Per effettuare questa operazione, procedere come segue:
- Avviare la macchina in Modalità Service azionando l’interruttore generale tenendo premuto il tasto A.
- Premere contemporaneamente i tasti C e D per entrare in
Modalità Regolazione Parametri. Sul display verrà visualizzato PA01.
- Premere il tasto C più volte, fino a selezionare il parametro
PA09.
- Premere il tasto A in modo da attivare la modifica di tale
parametro, sul display verrà visualizzato il messaggio OFF.
- Premere il tasto C, sul display verrà visualizzato il messaggio ON.
- Premere nuovamente il tasto A per confermare il valore e
tornare all’elenco parametri.
Per uscire dalla regolazione parametri è necessario premere
contemporaneamente i tasti C e D oppure non premere alcun tasto per tre secondi.
BLOCCO TASTIERA
E’ possibile bloccare la tastiera al fine di impedire l’accesso ai
comandi del distributore. Per fare questo è necessario tenere
premuti per due secondi contemporaneamente i tasti E e H.
L’avvenuto blocco viene segnalato da un lampeggio del display,
dall’accensione del simbolo “T” e la scritta a display “BLOC”.
L’avvenuto blocco viene segnalato da un lampeggio del display.
Tutti i comandi sono a questo punto bloccati.
Per sbloccare la tastiera è necessario tenere premuti nuovamente i tasti E e H per tre secondi. L’avvenuto sblocco viene segnalato da un lampeggio del display.
PROTEZIONE CONTRO DENSITA’ ECCESSIVA
In caso di densità eccessiva del prodotto, al fine di evitare danni
al distributore, tanto il raffreddamento quanto il mescolatore
vengono arrestati per tre minuti e sul display viene visualizzato
il simbolo ----. Dopo tre minuti tanto la mescolazione quanto il
raffreddamento vengono riavviati e l’impostazione precedente
della densità viene diminuita di un livello.
Per azzerare il messaggio di allarme e tornare alla visualizzazione fissa è necessario tenere premuto per tre secondi il tasto H.
5. 2. 1 TIMER DI SBRINAMENTO
Questa macchina è dotata di un timer di sbrinamento che automaticamente converte il funzionamento da PREPARAZIONE
GELATO o GRANITA a CONSERVAZIONE PRODOTTO e viceversa. Questo significa che durante i periodi di sbrinamento il
gelato o granita verrà portato alla temperatura di conservazione
e al termine di tale periodo il prodotto automaticamente verrà
portato alla densità impostata in modalità PREPARAZIONE.
ABILITAZIONE AL FUNZIONAMENTO
IMPORTANTE
Affinche sia possibile utilizzare il timer di sbrinamento, questo deve essere preventivamente abilitato al funzionamento, impostando il parametro
di regolazione PA09 al valore ON.
REGOLAZIONE ORA CORRENTE
Per regolare il timer di sbrinamento è necessario innanzitutto
avviare la macchina in Modalità Service. Per fare questo è
necessario accendere l’interruttore generale tenendo premuto il tasto A. Il simbolo M acceso sul display indicherà che
questa modalità è attiva.
La regolazione tanto dell’ora corrente, quanto degli intervalli
di sbrinamento e l’inserimento / disinserimento del timer di
sbrinamento potranno essere effettuati soltanto quando la
macchina si trova in modalità Stand-by.
REGOLAZIONE ORA CORRENTE
Prima di tutto è necessario impostare l’ora corrente. Per
fare ciò premere brevemente contemporaneamente i tasti C e D. In successione verrà proposta la regolazione
dell’ora, dei minuti e quindi della modalità di visualizzazione (12 / 24 ore). Con i tasti H ed E sarà possibile regolare il valore corrente e quindi con il tasto B, questo
potrà essere confermato.
REGOLAZIONE DEGLI INTERVALLI DI SBRINAMENTO
Regolata l’ora corrente sarà possibile impostare gli intervalli di sbrinamento desiderati. Per fare ciò, premere
contemporaneamente brevemente i tasti H ed E. Verrà
visualizzata l’ora 00:00 e le spie F o G indicheranno la
modalità di funzionamento impostata per l’ora visualizzata. Tramite i tasti E ed H sarà possibile modificare la
modalità di funzionamento mentre tramite i tasti C e D
sarà possibile incrementare e decrementare l’ora con
intervalli di 15 minuti. Sarà così possibile impostare la
modalità di funzionamento della macchina nell’arco delle
24 ore. Terminata tale impostazione, premendo il tasto A
sarà possibile confermare ed uscire dalla modalità di regolazione.
ATTIVAZIONE E DISATTIVAZIONE DEL TIMER DI SBRINAMENTO
Il timer di sbrinamento potrà essere attivato o disattivato
mettendo la macchina in Modalità Stand-by e premendo per
5 secondi il tasto H. L’accensione del simbolo V sul display
indica l’attivazione del timer di sbrinamento. Avviando la
macchina con il timer attivo, non sarà possibile selezionare
manualmente la modalità di funzionamento poichè questa
verrà selezionata automaticamente all’orario prestabilito.
Tutte le impostazioni tanto dell’ora corrente, quanto degli intervalli di sbrinamento e l’inserimento / disinserimento del timer vengono memorizzati e rimangono attivi anche dopo lo
spegnimento e la successiva riaccensione della macchina
anche quando questa viene avviata in modalità di funzionamento normale.
7
Page 8
B-cream HD
ITALIANO
5. 3 SUGGERIMENTI
1 Il tempo necessario per ottenere la refrigerazione del pro-
dotto varia a seconda di diversi fattori quali ad esempio la temperatura ambiente, la temperatura iniziale del prodotto, il suo
contenuto di zucchero (grado Brix) e di grassi e la regolazione
della densità.
2 Rabboccando i contenitori con prodotto già preraffreddato
si aumenta ulteriormente l’efficienza del distributore.
3 Per diminuire ulteriormente i tempi di ripristino ed aumentare quindi l’autonomia del distributore, rabboccare le vasche
quando il livello del prodotto è sceso a metà evaporatore.
4 Per la buona conservazione del prodotto, il distributore
deve funzionare anche durante la notte, quantomeno in posizione CONSERVAZIONE PRODOTTO.
5 Il funzionamento notturno in posizione CONSERVAZIONE
PRODOTTO elimina inoltre la possibile formazione di ghiaccio
(per condensazione dell’umidità atmosferica) all’esterno dei
contenitori.
6 Non spegnere mai il distributore quando è presente prodotto nei contenitori. Se non viene raffreddato il prodotto può
deteriorarsi. Inoltre, se non viene mescolato, esso può aggregarsi e formare dei blocchi di ghiaccio. Facendo ripartire il
mescolatore in queste condizioni (senza attendere che il ghiaccio sia sciolto), il distributore potrebbe danneggiarsi.
7 Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
grigliati. Assicurarsi inoltre che il flusso d’aria non venga ostacolato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore. Verificare infine
che il filtro posto al di sotto del pannello posteriore risulti pulito.
5. 4. 1 SMONTAGGIO
ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi componente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.

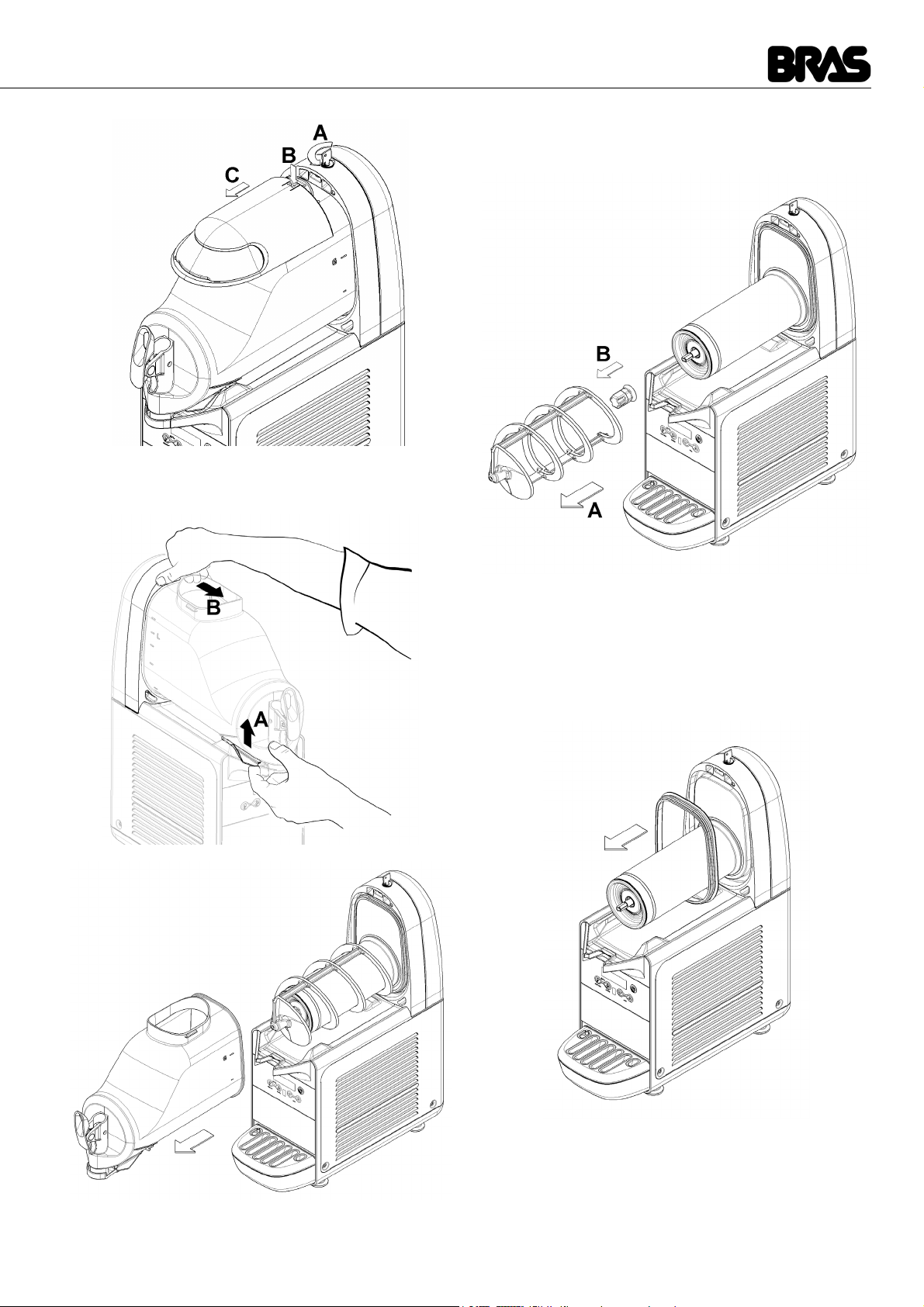

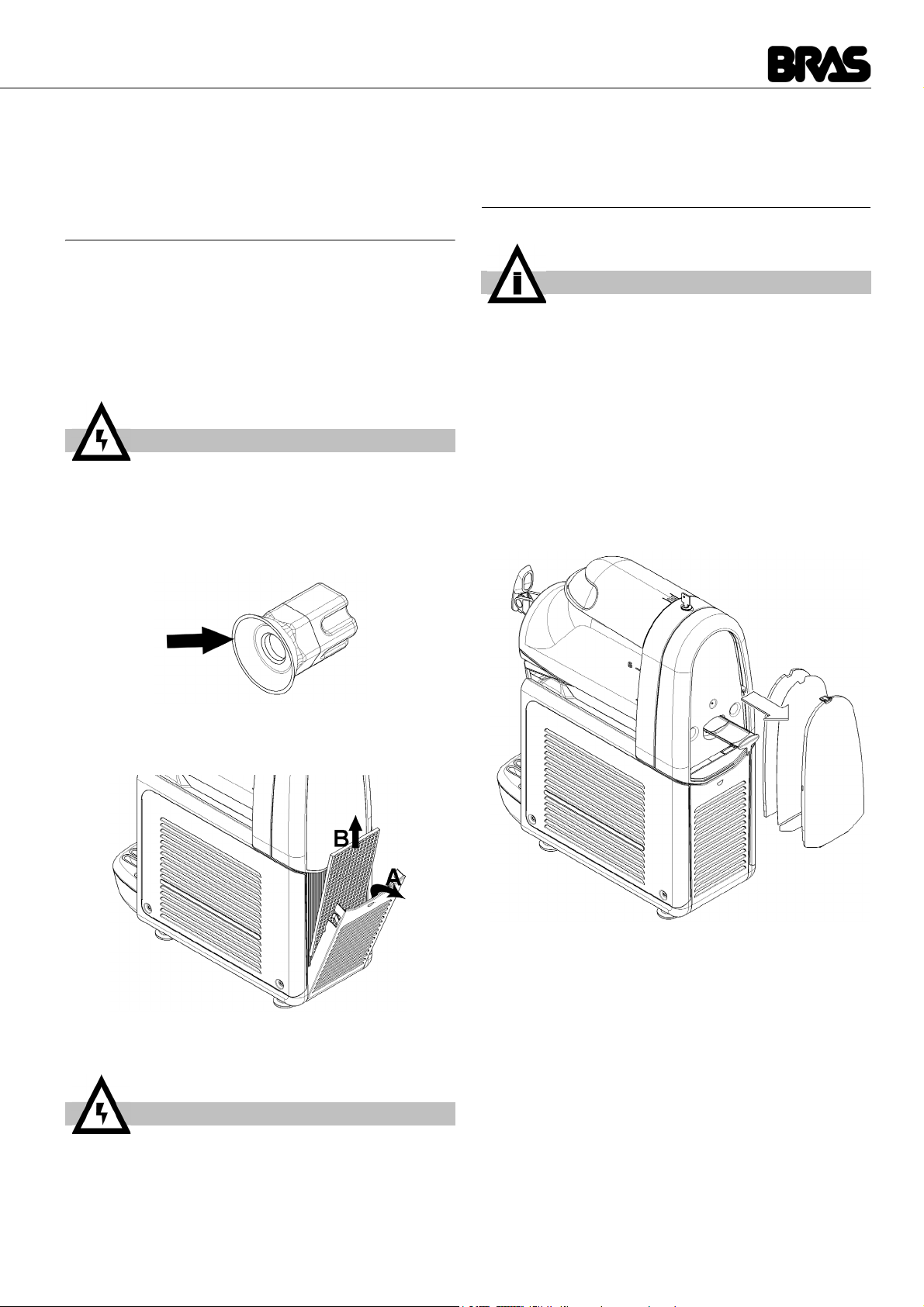

1 Per rimuovere il coperchio del contenitore, premere il tasto
superiore e far scorrere il coperchio stesso verso la parte anteriore del contenitore.
Nel caso sia presente la serratura per la chiusura di sicurezza
del coperchio, ruotare la chiave in senso antiorario per sbloccare il tasto di apertura (vedere figura 2).
8 Il prodotto è solo per uso con alimenti dolciari.
ATTENZIONE
L'accesso alla zona di servizio è limitato alle persone che
hanno la sicurezza / igiene conoscenza e la pratica
sull'apparecchio.
5. 4 PULIZIA
1 Pulizia e lavaggio sono fondamentali per garantire la per-
fetta conservazione del gusto del prodotto e la massima efficienza del vostro distributore.
seguito devono essere considerate di carattere generale e possono variare per effetto della regolamentazione sanitaria
vigente.
2 Prima dello smontaggio per il lavaggio, il distributore deve
essere svuotato del prodotto. Procedere come segue:
- tramite le tastiere selezionare la modalità di funzionamento
PULIZIA
- se necessario attendere che il prodotto diventi liquido
- posizionare un recipiente sotto ogni rubinetto e svuotare i
contenitori
- riempire i contenitori con acqua e lasciar funzionare il distri-
butore in modalità PULIZIA per alcuni minuti. Svuotare
quindi i contenitori.
- tenere premuto il tasto A per spegnere il distributore
- spegnere l’interruttore generale
Le procedure descritte nel
figura 2

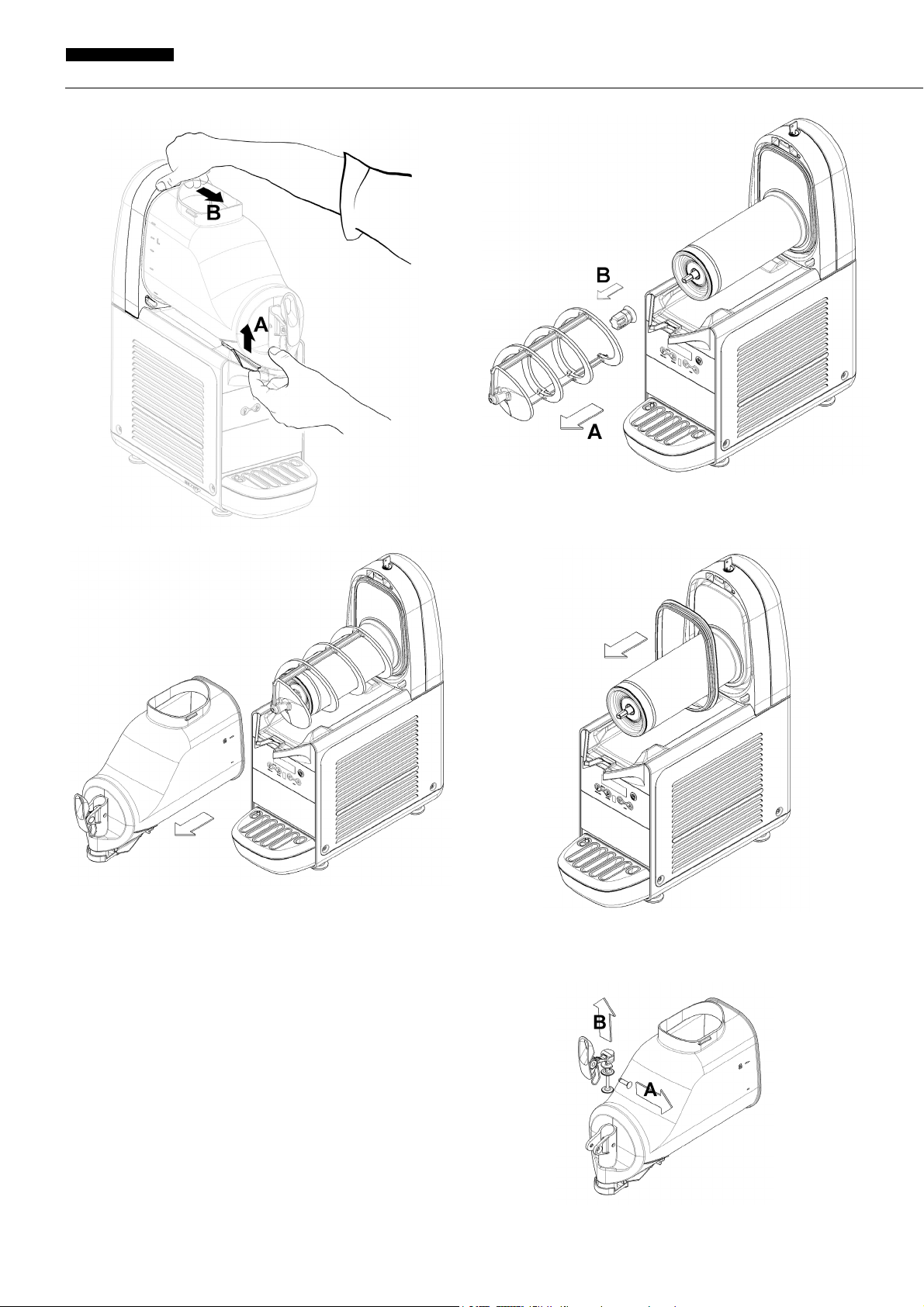

2 Per smontare il contenitore è necessario spingere verso
l’alto l’apposita leva (vedere figura 3) e quindi sfilare il contenitore stesso (vedere figura 4).
figura 3
8
Page 9
(vedere figura 7).
figura 7
figura 4

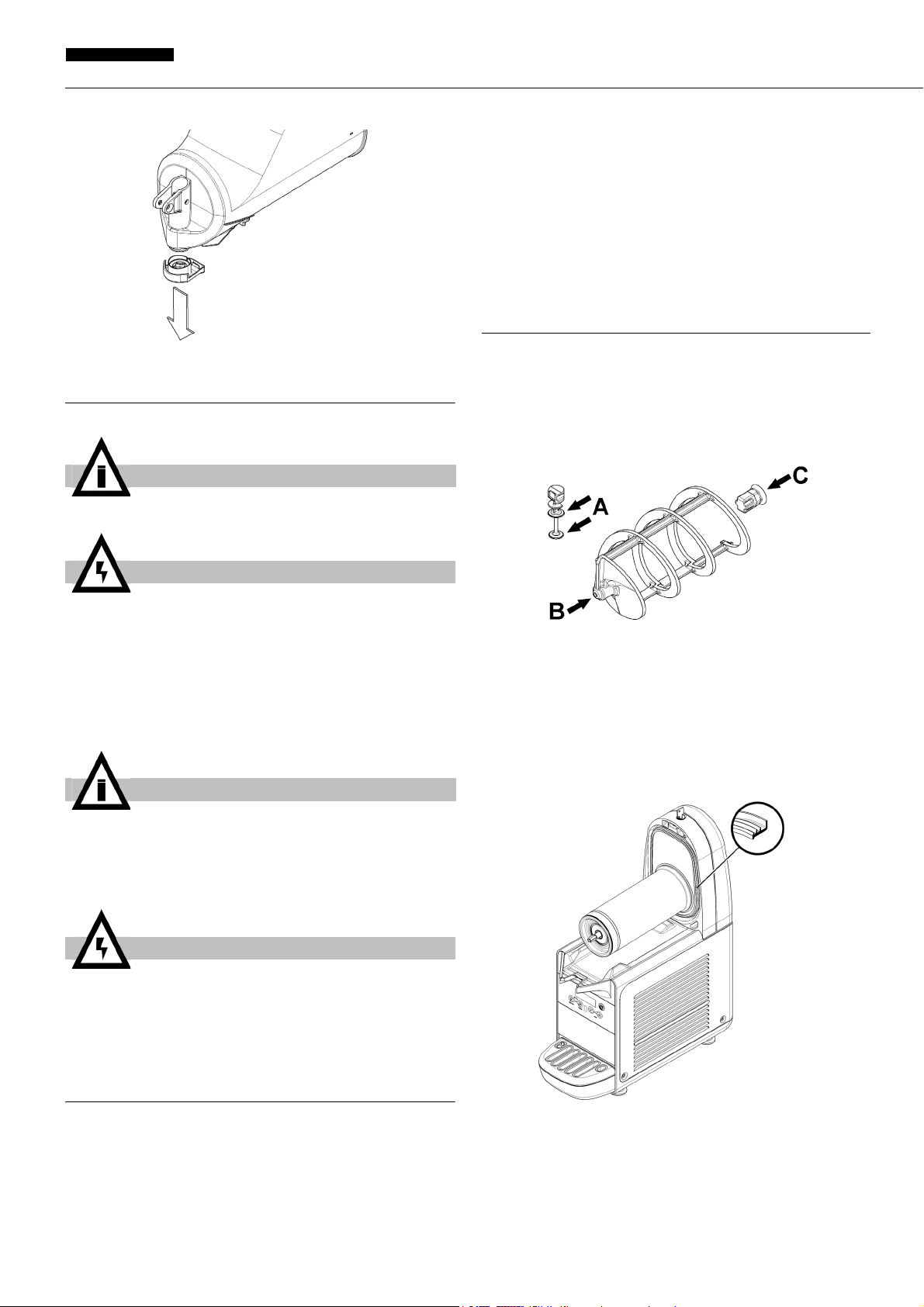

3 Rimuovere il mescolatore sfilandolo dal cilindro evapora-
tore. Quindi rimuovere il giunto esagonale (vedere figura 5).
figura 5

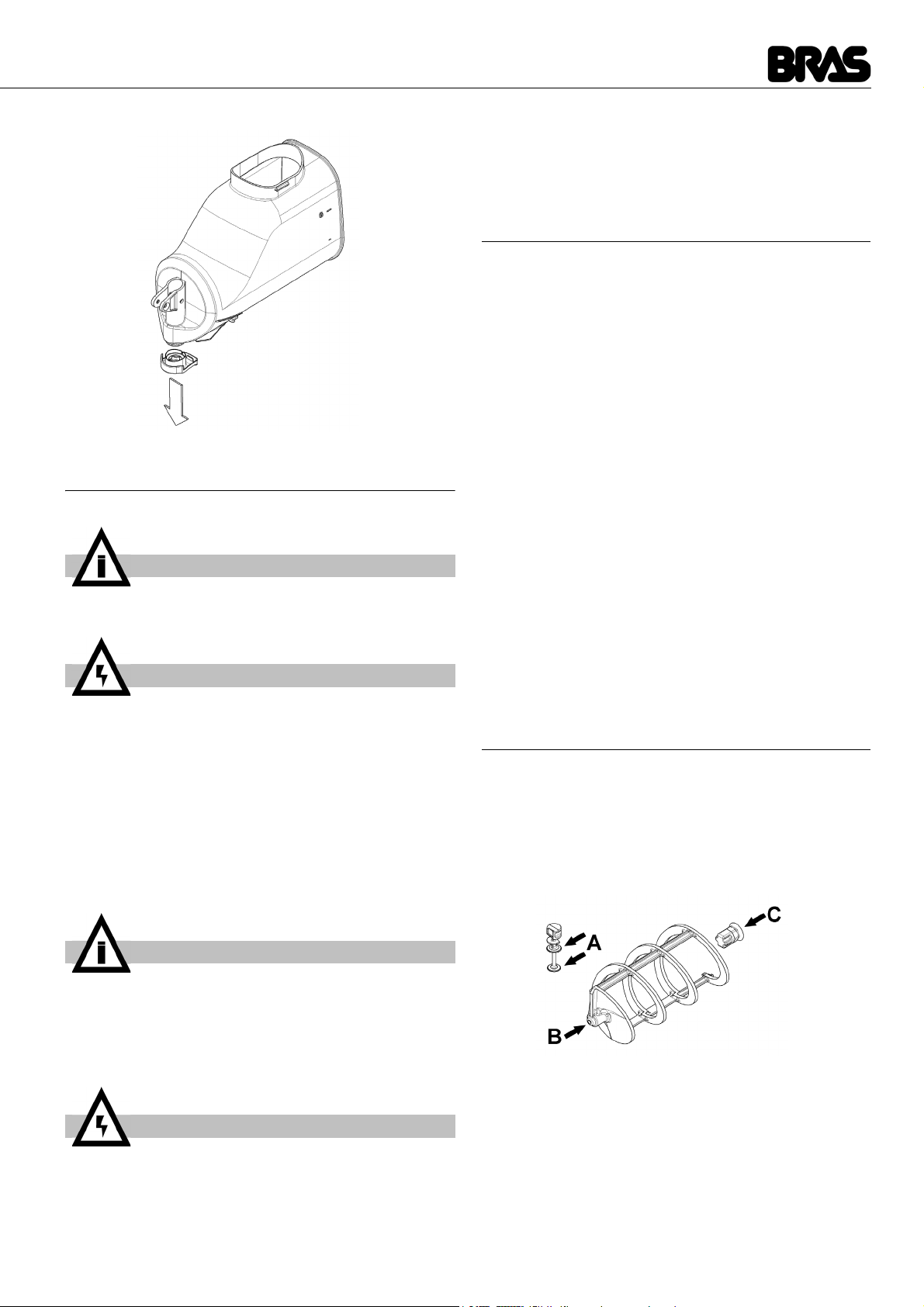

4 Togliere la guarnizione dalla apposita sede (vedere figura
6).
6 Rimuovere il cassetto raccogligocce e svuotarlo.
7 Rimuovere dal contenitore il restrittore di flusso (vedere
figura 8).
figura 8
5. 4. 2 LAVAGGIO
figura 6

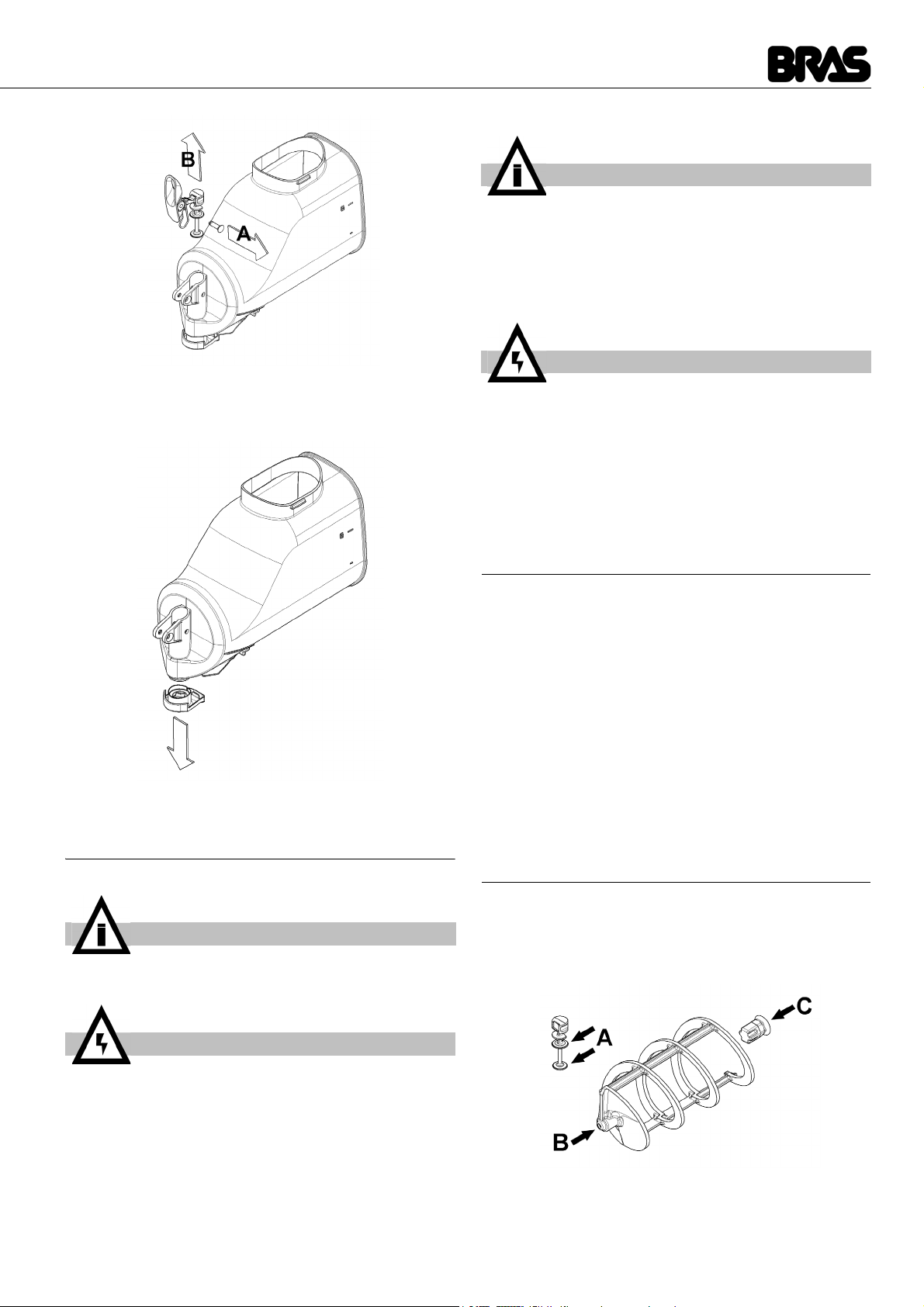

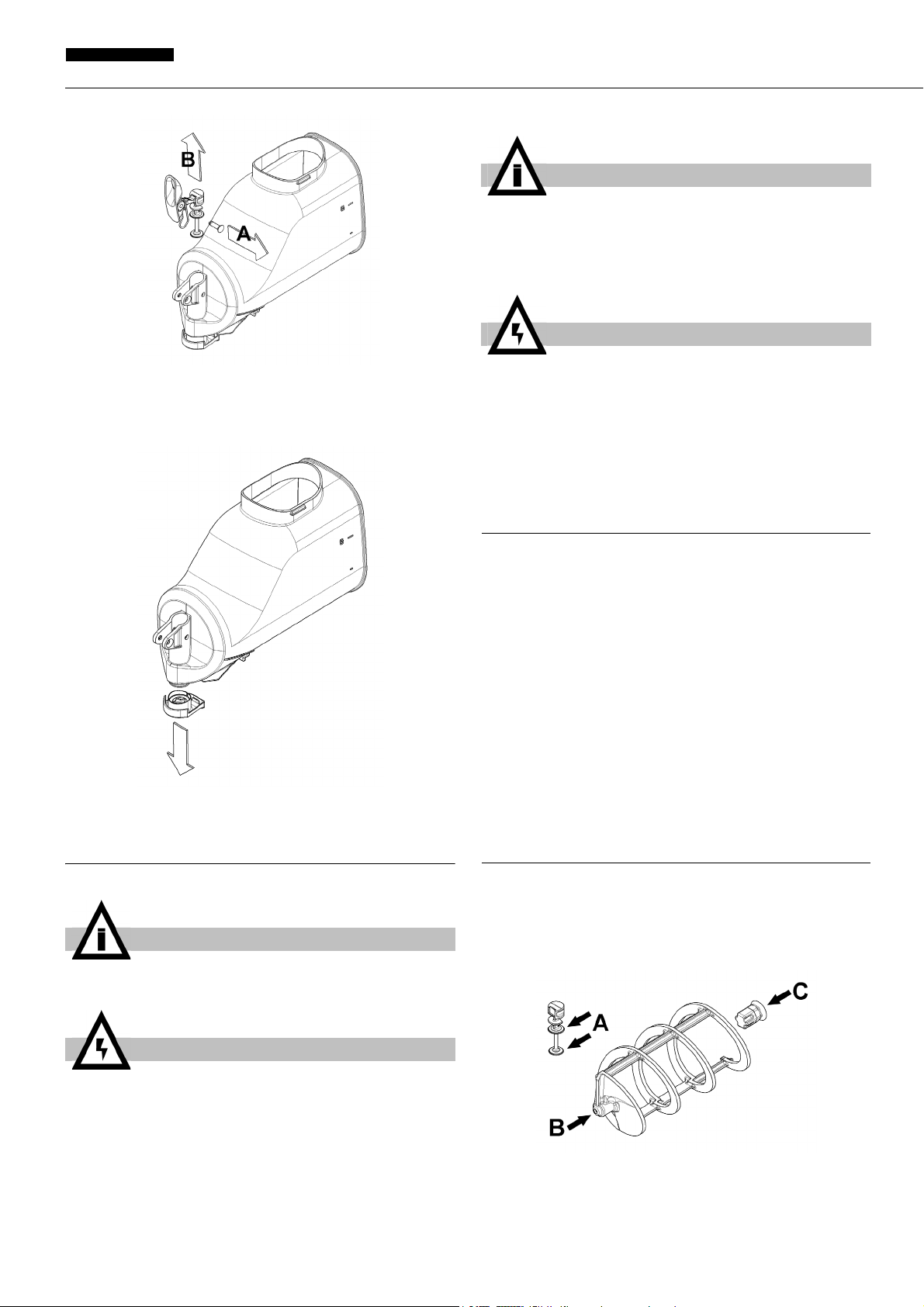

5 Smontare il rubinetto seguendo la sequenza indicata
IMPORTANTE
Non lavare alcun componente della macchina in lavastoviglie.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa o
1 Preparare in una bacinella circa quattro litri di acqua calda
(45-60°C) e detersivo specifico rispettando con attenzione le
prescrizioni del fabbricante; una soluzione troppo concentrata
può infatti causare danni alle parti da lavare, mentre una troppo
diluita può non detergere a sufficienza. Non usare detersivi
spegnendo l'interruttore esterno a parete.
9
Page 10
B-cream HD
ITALIANO
abrasivi.
IMPORTANTE
Al fine di prevenire danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
2 Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici o danneggiare il distributore.
3 Lavare i cilindri evaporatori usando una spazzola con setole
morbide.
4 Risciacquare tutte le parti lavate, con acqua corrente.
5. 4. 3 SANITIZZAZIONE DEL DISTRIBUTORE
SMONTATO
sede.

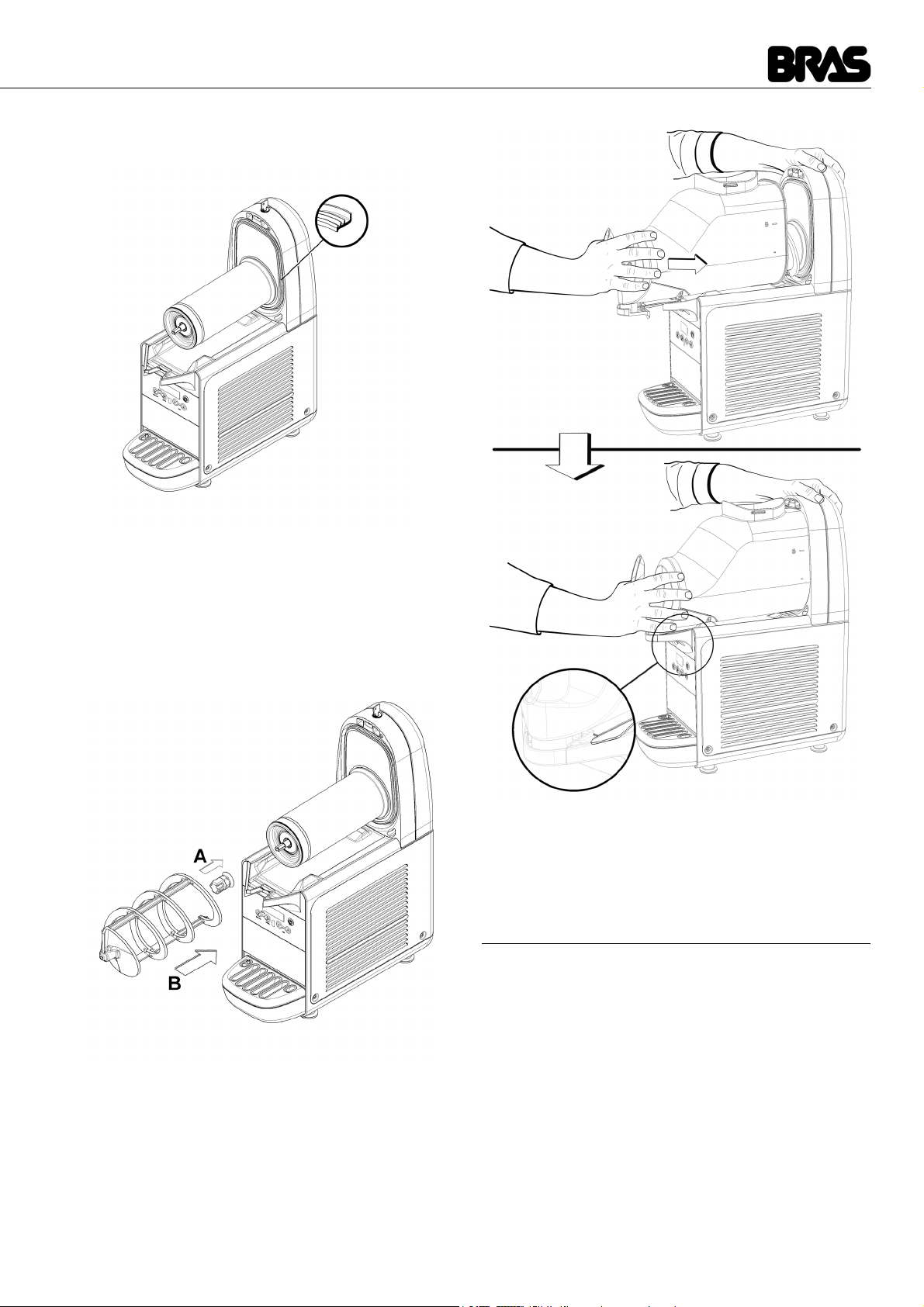

NOTA: la tesa di maggior diametro deve essere appoggiata
alla parete posteriore (vedere figura 10).
figura 10

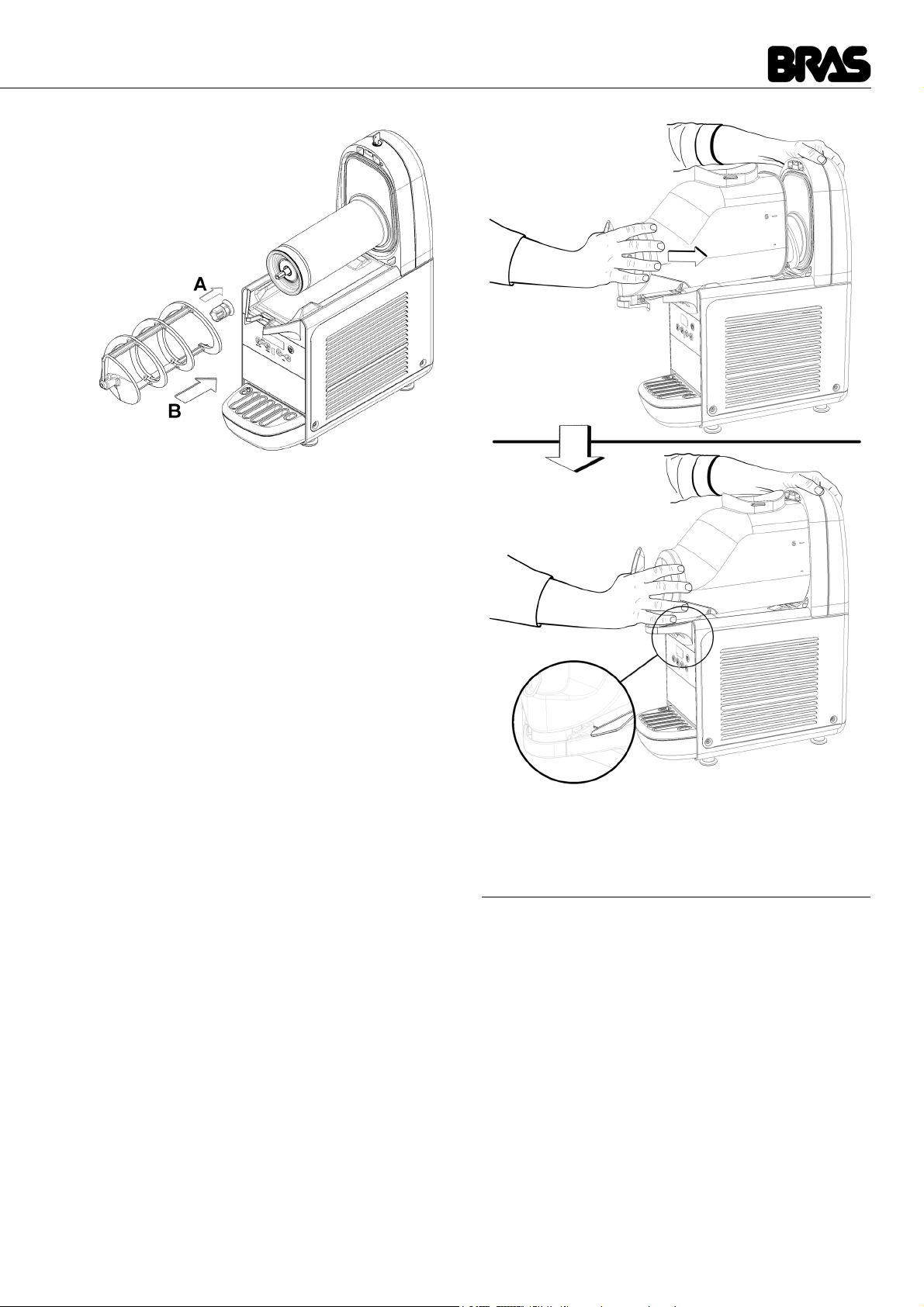

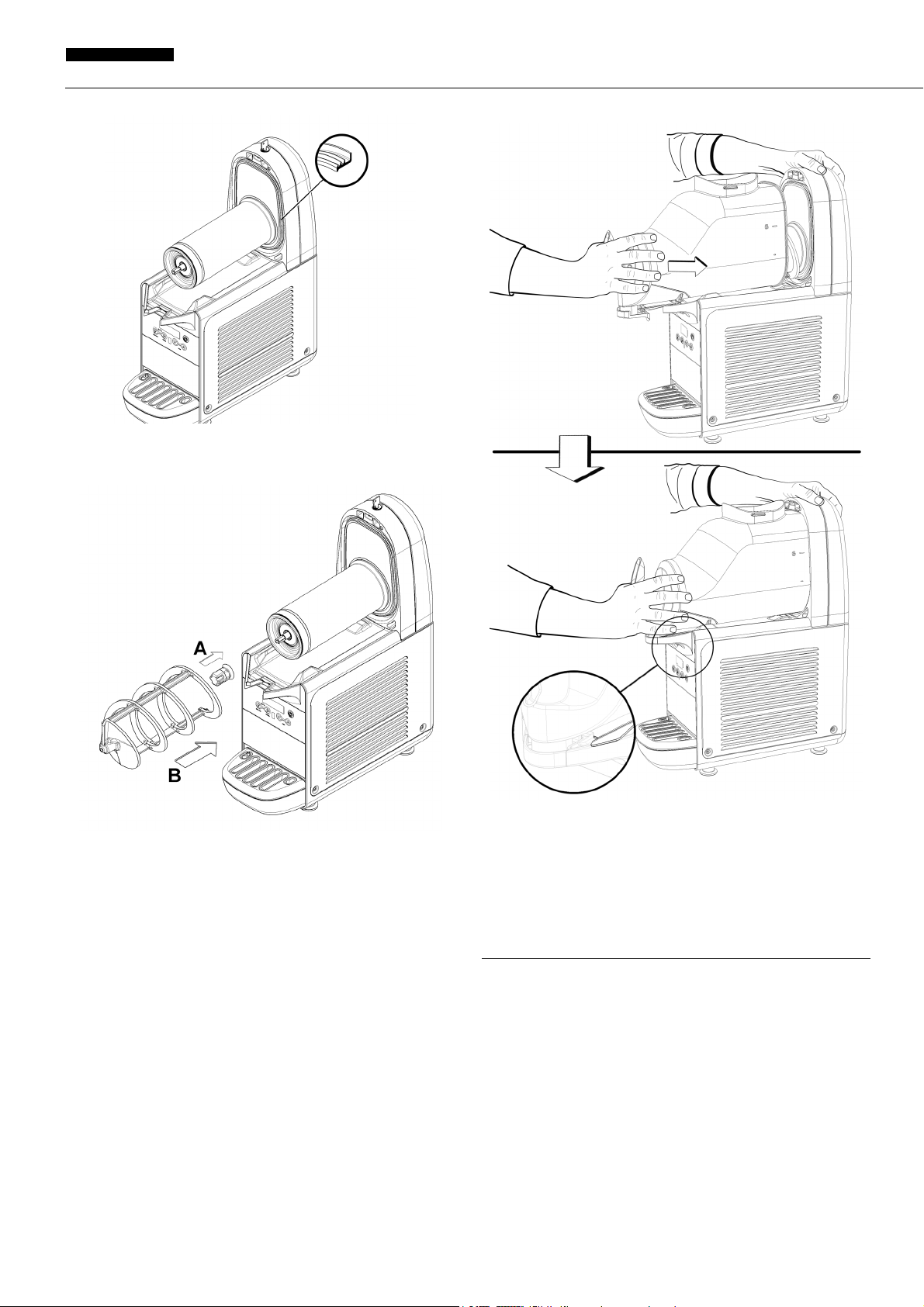

5 Rimontare il giunto esagonale e quindi il mescolatore
(vedere figura 11).
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che questo rimanga inattivo per lungo tempo dopo la sanitizzazione.
1 Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2 Preparare in una bacinella circa otto litri di soluzione di
acqua calda (45-60°C) e prodotto sanitizzante approvato dalle
autorità del vostro paese rispettando le specifiche del produttore. In mancanza di un prodotto sanitizzante specifico, preparare una soluzione di acqua e ipoclorito di sodio (varechina) in
proporzione di 1 cucchiaio ogni 2 litri di acqua.
3 Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto.
4 Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
5 Asciugare le parti esterne del distributore senza usare
panni abrasivi.
5. 4. 4 RIMONTAGGIO
1 Inserire il cassetto raccogligocce nella sua sede.
2 Lubrificare il pistone rubinetto, il giunto esagonale ed il
mescolatore nei punti indicati in figura 9 utilizzando esclusivamente il grasso in dotazione con la macchina o altro grasso
per uso alimentare.
figura 11
6 Rimontare il contenitore spingendolo verso la parete poste-
riore, accertandosi che calzi correttamente sulla guarnizione.
La leva di bloccaggio si abbasserà fino ad appoggiarsi al piano
3 Rimontare il rubinetto sul contenitore con sequenza inversa
rispetto a quella di figura 8.
4 Rimontare la guarnizione del contenitore nella apposita
figura 9
10
Page 11
gocciolatoio (vedere figura 12).
4 Installare il coperchio e fare funzionare il distributore in
modo da permettere alla soluzione di agitarsi per circa 2 minuti.
5 Svuotare i contenitori dalla soluzione sanitizzante attraverso i rubinetti e poi eliminarla.
6 Risciacquare con bevanda fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei contenitori.
7 Non procedere ad ulteriori operazioni di risciacquo.
6 MANUTENZIONE
1 Ogni giorno: controllare il distributore e verificare che non
ci siano perdite di prodotto dalle guarnizioni. Se si notano perdite, controllare prima di tutto che i componenti del distributore
sia correttamente montati, quindi verificare che le guarnizioni
non necessitino di lubrificazione e infine che non siano difettose o usurate, in tal caso sostituirle con ricambi originali del
fabbricante.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa.

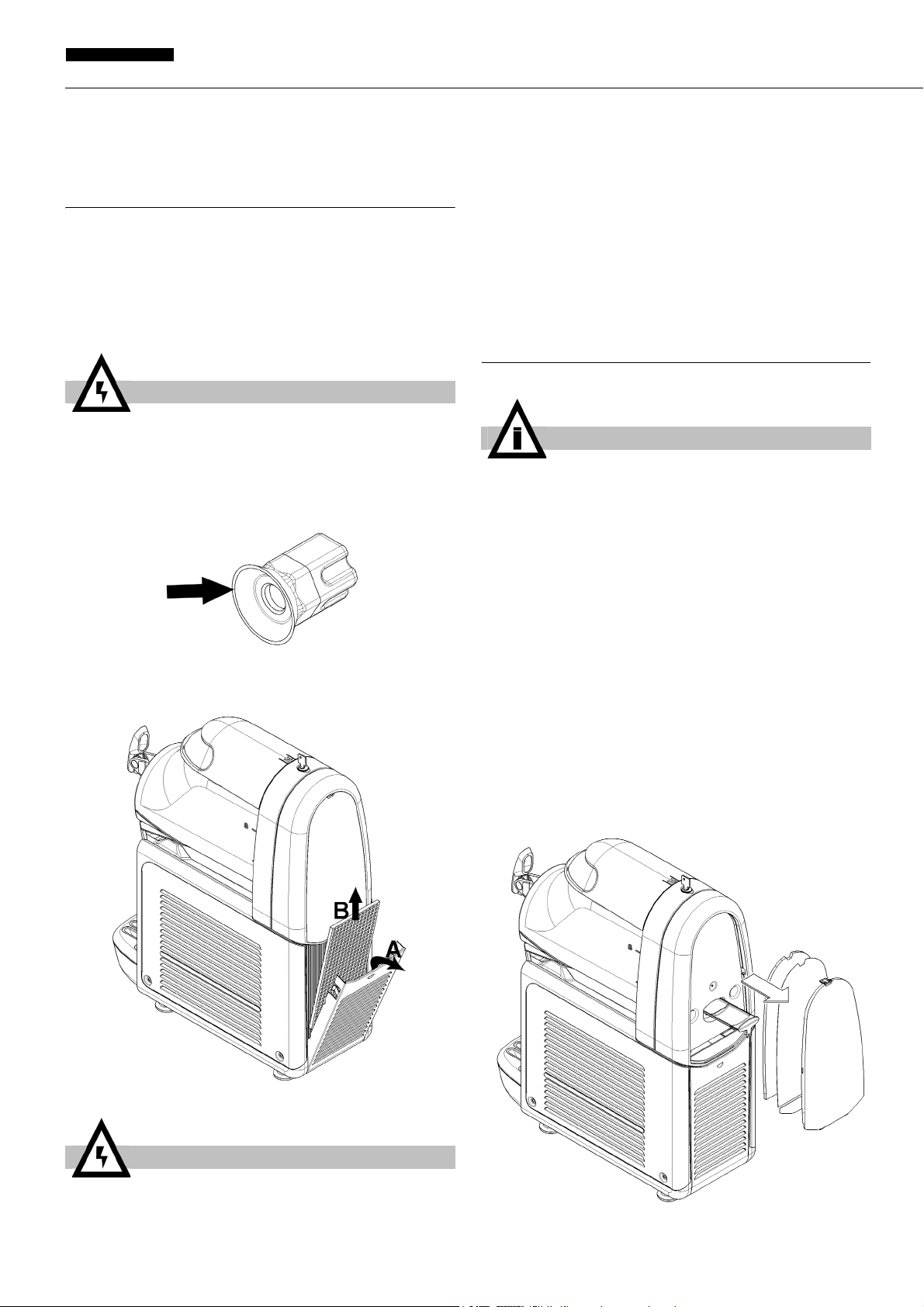

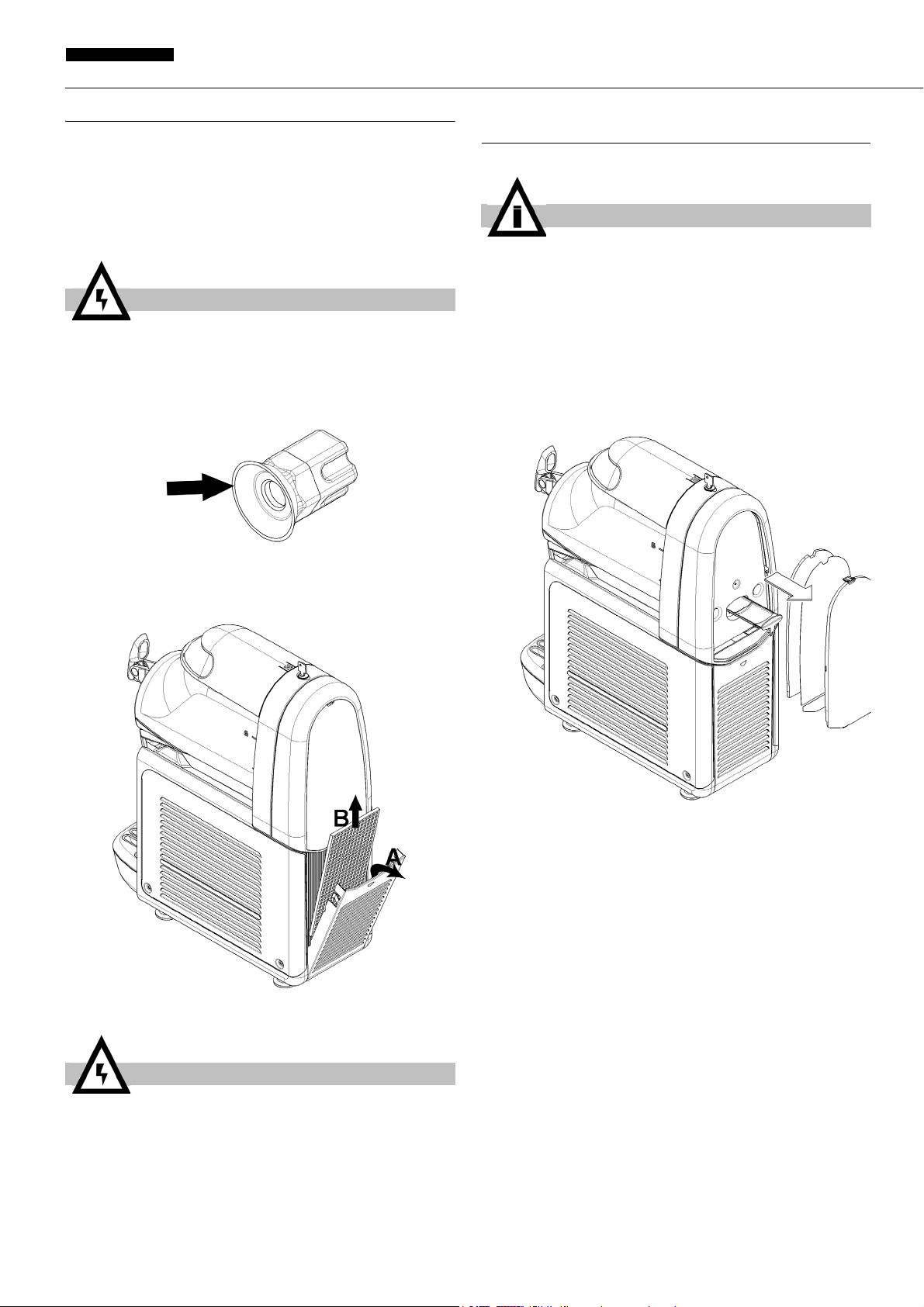

2 Ogni mese: verificare che la guarnizione del giunto esago-
nale non sia usurata. Se lo fosse, sostituire il giunto stesso con
un ricambio originale del fabbbricante (vedere figura 13).
figura 12
7 Risciacquare con bevanda fresca in modo da eliminare ogni
possibile residuo di soluzione sanitizzante dal fondo dei contenitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
5. 5 SANITIZZAZIONE DEL DISTRIBUTORE
MONTATO
La sanitizzazione dell'apparecchio montato, precedente la
sua messa in funzione, può essere eseguita, se necessario,
solo come ulteriore precauzione in aggiunta alla sanitizza-
zione dell'apparecchio
ma mai in sostituzione di essa.
1 Preparare in una bacinella una soluzione di acqua e prodotto sanitizzante approvato dalle autorità del vostro paese
rispettando le specifiche del produttore. In mancanza di un prodotto sanitizzante specifico, preparare una soluzione di acqua
e ipoclorito di sodio (varechina) in proporzione di 1 cucchiaio
ogni 2 litri di acqua.
2 Versare la soluzione nei contenitori.
3 Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione e sulla parte
inferiore del coperchio.
smontato descritta in precedenza
figura 13
3 Ogni mese: eliminare la polvere accumulatasi sul filtro del
condensatore posto sul lato posteriore della macchina (vedere
11
Page 12
B-cream HD
ITALIANO
figura 14).
(vedere figura 15).
figura 15
figura 14
ATTENZIONE
Fare attenzione alle alette del condensatore in quanto
taglienti.
4 In caso di rumore anomalo, scollegare il refrigeratore e
rivolgersi all’assistenza.
5 In caso di guasto, scollegare la macchina in quanto
potrebbe riavviarsi improvvisamente.
6 Dopo qualsiasi operazione di riparazione, ricollocare ciascun componente, come ad esempio le viti e i coperchi, nella
propria posizione originale.
6. 1 MANUTENZIONE (SOLO A CURA DEL SER-
VIZIO DI ASSISTENZA)
IMPORTANTE
Al fine di prevenire danni al distributore le parti in plastica
devono essere lubrificate solo con il grasso fornito dal
fabbricante o con altro grasso compatibile con parti in
plastica.
OGNI ANNO
1 Togliere tutti i pannelli e pulire l'interno della macchina compresa la base e l'interno dei pannelli.
Non rimuovere mai il materiale anticondensa posto attorno al
tubo di uscita dell’evaporatore (il tubo in rame collocato a
destra del motoriduttore). Se detto materiale risultasse mancante o andasse perduto, sostituire con ricambi originali del
fabbricante.
2 Rimuovere eventuali tracce di prodotto trafilato all’interno
dell’evaporatore estraendo l’apposito cassetto come indicato
12
Page 13
1 TECHNICAL CHARACTERISTICS
B-cream 2
B-cream 1
Transparent removable bowls n 1 2 3
Capacity of each bowl, approx. l 6 6 6
Dimensions:
width cm 20 40 60
depth cm 48 48 48
height cm 62 62 62
Net weight, approx. kg 25 45 61
Gross weight, approx. kg 27 48 64
Hermetic compressor
Air-cooled condenser
Overload protector
Noise level lower than 70 dB (A)
IMPORTANT
Electrical characteristics: read the data on the plate of
each individual dispenser. This is located at the bottom
of the front panel, behind the drip tray on the right. The
serial numbers of the devices (preceded by the symbol #)
are shown on the frame below. Always refer to the data
shown on the plate.
with a series of high feet (approximately 100 mm), these must
replace the original ones.
6 Before plugging in the dispenser, check that the mains
voltage is the same as that indicated on the data plate. Connect
the dispenser to a single phase network, using an outlet
complete with earthing as defined by current standards. The
B-cream 3
electrical disconnect switch shall have a contact separation in
all poles , providing full disconnection under over voltage
category III conditions. Do not use extension cables to connect
the device to the mains.
ATTENTION
Make sure the device is properly earthed, otherwise you
may cause electric shocks to persons or damage to the
dispenser.
7 The dispenser does not leave the factory pre-washed and
sanitised. Before use, it must be disassembled, washed and
sanitised, following the instructions in Chapter 5.3 CLEANING.
IMPORTANT
Place the device in such a way that the power cable is
easily accessible.
4 TO OPERATE SAFELY
We reserve the right to amend this manual without notice.
2 INTRODUCTION
Read this instruction booklet carefully in order to familiarise
yourself with all aspects of the dispenser.
Like all mechanical products, this machine will require cleaning
and maintenance. Good operation can also be affected by any
errors made by the operator during disassembly and cleaning.
For this reason, in the case of daily operations such as
disassembly, cleaning, sanitising and reassembly, it is important
that the person using the dispenser is aware of the procedures
and can perform them without making errors.
3 INSTALLATION
1 Remove the dispenser from the packaging, which you
should keep in case it is needed in the future.
IMPORTANT
When transporting or lifting the dispenser, never pick it
up by the transparent containers or the evaporator cylinders. The manufacturer is not liable for damage caused
by such mishandling.
2 Check that the dispenser has not been damaged during
transport. If it has, make a report to the carrier immediately.
3 Position the dispenser on a bench capable of supporting the
weight, even at full load, bearing in mind the IMPORTANT
warning in point 1 above.
4 Allow a minimum clearance of at least 15 cm all around the
dispenser so as not to impede the flow of cooling air.
5 Check the stability of the device, adjusting the height of the
feet if necessary. In the event that the dispenser is provided
IMPORTANT
This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way
and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance
shall not be made by children without supervision.
1 Do not operate the dispenser without reading this
operator’s manual.
2 Do not operate the dispenser unless it is properly
grounded.
3 Do not use extension cords to connect the dispenser.
4 Do not operate the dispenser unless all panels are
restrained with screws.
5 Do not obstruct air intake and discharge openings: 15 cm
(6”) minimum air space all around the dispenser.
6 Do not put objects or fingers in panels louvers and faucet
outlet.
7 Do not remove bowls, augers and panels for cleaning or
routine maintenance unless the dispenser is disconnected from
its power source.
8 This unit can work in a room temperature range between
+5° and +32°C.
9 This unit is not to be installed in areas subject to water-
spouts..
10 Do not use water-jets to clean the unit.
11 The appliance has to be placed in vertical position.
12 Do not install the machine in the kitchen.
13 Do not store explosive substances such as aerosol cans
with a flammable propellant in this appliance.
14 This appliance is intended to be used in household and
similar applications.
15 The appliance is not suitable for outdoor use.
16 Do not squeeze the main cable.
13
Page 14
B-cream HD
ENGLISH
17 Is forbidden to insert cream spray bottles inside bowl. Use
only for cooling mentioned liquids.
18 Do not storage of hazardous and toxic substance or liquid
in the appliance.
19 The cover must be always closed.
ATTENTION
The use of the machine is reserved to operators who are
familiar and have practice with the appliance, especially
as regards to hygiene and safety.
5 OPERATING PROCEDURES
ATTENTION
If the power cable is damaged, it must be replaced by the
manufacturer, by the manufacturer’s technical support
service or by a similarly qualified person in order to prevent any risk.

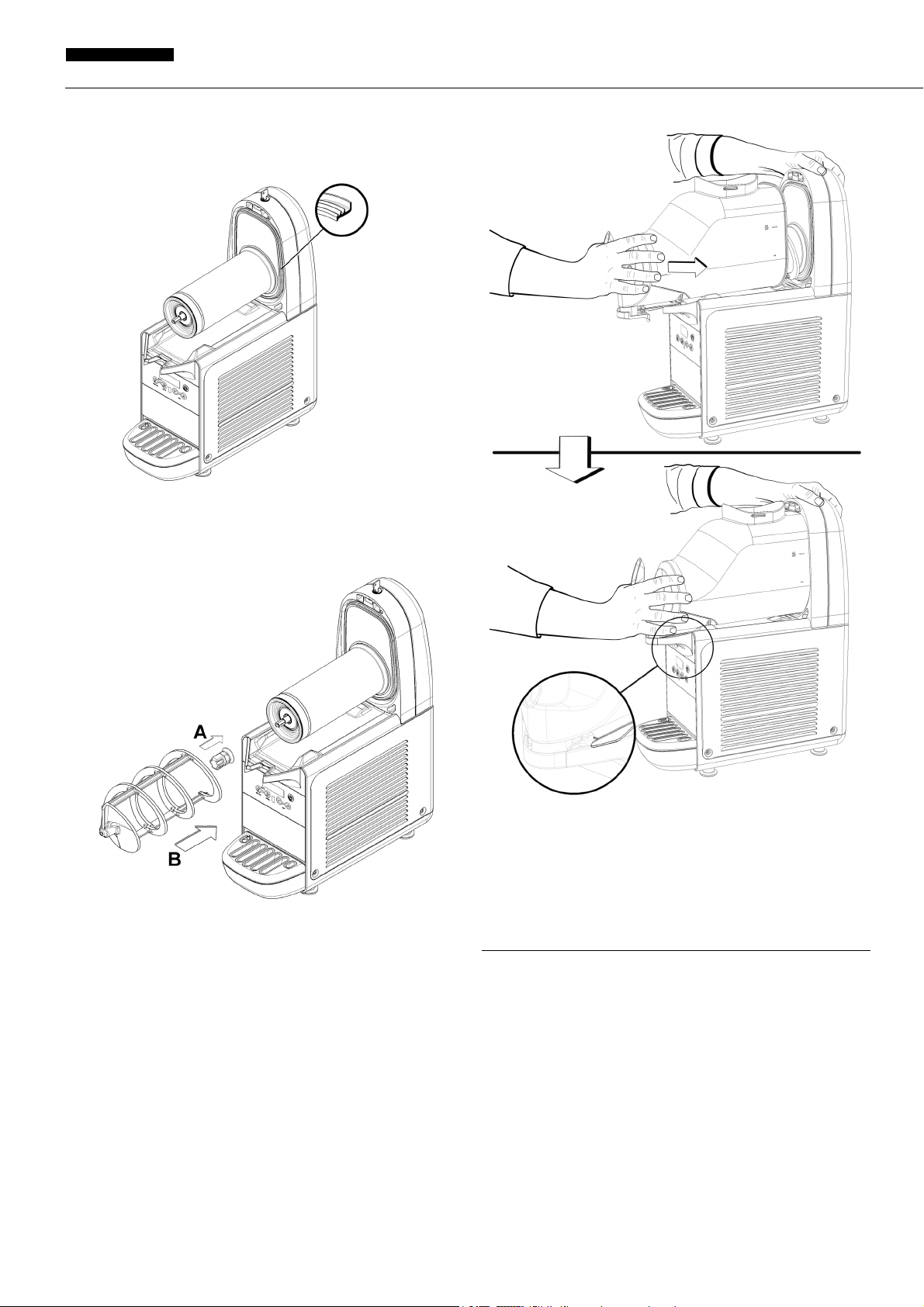

To remove the lid of the container, press the top key and slide
the lid towards the front of the container. If there is a safety lock
for the lid, turn the key in an anti-clockwise direction to release
the open key (see figure 2).
6 Using the controls (see Chapter 5.1 DESCRIPTION OF
CONTROLS).
7 The dispenser must operate without interruption: the
cooling system for each container will automatically stop when
the product is ready to be dispensed, maintaining the set
density. The mixing devices will still continue to operate.
5. 1 DESCRIPTION OF CONTROLS
The dispenser is equipped with an ON/OFF switch, a keypad
and a product temperature display. It is possible to select the
dispenser operating mode using the keypad. The following
operating modes are available:
ICE CREAM OR GRANITA PRODUCTION: in this mode, the
dispenser prepares ice cream or GRANITA depending on the
product in the container.
PRODUCT STORAGE: in this mode, the dispenser keeps the
liquid product at a temperature suitable for storage. This is
useful at night to maintain the quality of the product and limit the
consumption of electricity.
WASHING: in this mode, the mixer rotates at a high speed and
cooling is not enabled. This function is useful while washing and
sanitising the machine to prevent the sanitising solution from
being cooled.
ON/OFF SWITCH
The ON/OFF switch is located under the dispenser itself, on the
left-hand side. Its function is as follows:
Position 0 : the dispenser is off.
Position I : the dispenser is enabled for operation but
is in standby mode. Only the B LED is on.
IMPORTANT
When the lid is not installed, neither the mixer nor the
cooling feature work, and the display shows the message
“COV”.
1 Wash and sanitise the dispenser before using it, following
the instructions in Chapter 5.3 WASHING.
2 Fill the container with the desired product, bearing in mind
that, during processing, the volume will increase. For this
reason, the containers must not be filled to maximum capacity.
To prepare granita, consider an increase in volume of around
10%. To prepare ice creams, consider an increase in volume of
around 30%.
3 If using liquid or powder bases, specially prepared for ice
creams or granita, follow the manufacturer's instructions
carefully.
4 If using natural products to prepare granita (for example
lemon juice, orange juice or coffee), dissolve 150-200 grams of
sugar in each litre of product.
5 If using freeze-dried bases to be diluted with milk or water,
prepare the product in a separate container and only pour it into
the machine containers after making sure that it is
homogeneous and that the powder is well dissolved.
IMPORTANT
In any case, once the mixture is obtained, its degrees
Brix (sugar content percentage) must be greater than 13.
Never use the machine with water only.
IMPORTANT
Use the dispenser with food products only.
CONTROL KEYPAD
figure 1
The functions of the keys on the keypad are as follows:
Key A If pressed for 2 seconds, this allows the user to
switch from standby mode to operating mode and
vice versa. In operating mode, the mixer rotates
and cooling is enabled.
If pressed briefly while the machine is running, it
allows users to turn the dispenser lights, if any, on
and off.
Key B LED operation
Key C If pressed in ICE CREAM OR GRANITA PRO-
DUCTION mode, this increases the density of the
product.
Key D If pressed in ICE CREAM OR GRANITA PRO-
DUCTION mode, this decreases the density of the
product.
Key E If pressed, this activates the STORAGE function.
This operating mode is confirmed when LED F
lights up, either flashing or continuously.
14
Page 15
Key H If pressed, this activates the ICE CREAM OR
GRANITA PRODUCTION function. This operating
mode is confirmed when LED G lights up, either
flashing or continuously.
Sensor I Cup presence sensor: detects when a cup or cone
is placed under the dispensing tap and enables the
speed of the mixer to be increased so that the product is dispensed more easily.
The following symbols are present on the display:
J When this symbol is on, the compressor is operating.
K when this symbol is on, the cooling solenoid valve is open.
L when this symbol is on together with the M symbol, the ma-
chine is in SuperService mode.
M when this symbol is on, the machine is in Service mode.
N when this symbol is on and the display shows the indica-
tion “COU”, the lid is not present and the machine cannot
be operated.
O when this symbol is on, a temperature alarm has occurred
during operation.
P Temperature of product.
Q Indication of the density set.
R temperature scale set (°C or °F).
S when this symbol is on, the presence of a cup or cone un-
der the dispensing tap has been detected.
T when this symbol is on, the keyboard is locked.
U when this symbol is on, an alarm is in progress.
V when this symbol is on, the timer is enabled.
FOR DISPENSER OPERATION
Set the ON/OFF switch to I. The red LED B will be on.
Hold down key A until the dispenser starts up.
Use keys E or H to select the desired dispenser operating mode:
Key E If you just want to store the product.
Key H If you want to prepare ICE CREAM OR GRANITA
using the C and D keys. Within the 1 to 5 range, you can
regulate the density in steps of 0.5, while in the 5 to 10 range,
you can regulate the density in steps of 1. The setting made at
the factory is 8, which is ideal for preparing ice cream. The
settings that should be made to prepare other products are
indicated below:
Crushed-ice drink: set density to a value of between 1 and 3.
Sorbet: set density to a value of between 2 and 4.
Water-based ice cream: Adjust the density between 6 and 8.
Ice cream-based milk: Adjust the density between 8 and 10.
WASHING MODE
When the dispenser is in STORAGE mode, holding down key E
for three seconds activates WASHING mode, during which the
display shows “--.--”. In this mode, the mixer rotates but cooling
is not enabled.
Use this function while washing and sanitising the machine to
prevent the sanitising solution from being cooled.
When any key is pressed, the dispenser exits WASHING mode
and returns to STORAGE mode.
TEMPERATURE ALARM
The temperature shown on the display is usually fixed. If the “O”
symbol blinks and appears on the display, this means that the
product has remained for some time above its maximum storage
temperature and so the product should be inspected to
determine whether it has deteriorated.
To reset the alarm and return to the fixed display, hold down key
H for three seconds.
IMPORTANT
The product storage temperature is factory set at 2 °C.
PRODUCT READY ALERT
During the preparation of the product, LED G flashes. When the
product is ready, LED H stops flashing.
KEY LOCK
The keypad can be locked to prevent access to the dispenser
commands. To do this, hold down keys E and H at the same
time for two seconds. A keyboard lock is signalled by the display
blinking, the “T” symbol appearing together with the “BLOC”
writing on the display.
All the controls are locked at this point.
To unlock the keypad, hold down again keys E and H for three
seconds. The unlock is shown when the display flashes.
PROTECTION AGAINST EXCESSIVE DENSITY
In the case of excessive density of the product, in order to
prevent damage to the dispenser, both cooling and the mixer
are stopped for three minutes and the display shows the symbol
"----". After three minutes, both mixing and cooling are restarted
and the previous density setting is reduced by one level.
To reset the alarm message and return to the fixed display, hold
down key H for three seconds.
In machines with several tanks, pressing the key relating to
the activated operating mode will then make it possible to
switch off both mixing and freezing of the corresponding
tank. Pressing one of the two keys (E) or (H) makes it
possible to reactivate the corresponding function.
5. 2 ADDITIONAL FUNCTIONS
ADJUSTING THE DENSITY
During operation in ICE CREAM OR CRUSHED ICE DRINK
PREPARATION mode, you can regulate the density of the
product from a minimum value of 1 to a maximum value of 10
5. 2. 1 DEFROST TIMER
This machine has a defrost timer that automatically switches the
operating mode from ICE CREAM or CRUSHED-ICE DRINK
PREPARATION to PRODUCT STORAGE and vice versa. This
means that during the defrost periods the ice cream or crushedice drink will be set to the storage temperature and, at the end
of this period, the product will be automatically regulated to the
density set in PREPARATION mode.
15
Page 16
B-cream HD
ENGLISH
OPERATION ENABLING
IMPORTANT
Before using it, the defrosting timer must previously be enabled for the operation by setting the regulation parameter PA09 to ON.
To perform this operation, do as follows:
- Start the machine in Service Mode by enabling the main
switch and keeping pressed key A.
- Press keys C and D at the same time to display the Parameter Regulation Mode. PA01 appears on the display.
- Press key C several times, until parameter PA09 is displayed.
- Press key A to enable the change of this parameter. The display shows message OFF.
- Press key C, the display shows message ON.
- Press key A again to confirm the value and come back to
the parameter list.
To quit the parameter regulation, press keys C and D at the
same time or do not press any other key for three seconds.
5. 3 OPERATION HELPFUL HINTS
1 The time required to obtain the cooling of the product varies
depending on several factors such as the ambient temperature,
the initial temperature of the product, its sugar content (degrees
Brix) and fat content and the density adjustment.
2 Topping up the containers with product that is already precooled further increases the efficiency of the dispenser.
3 To further reduce recovery time and thus increase the
autonomy of the dispenser, fill up the tanks when the level of
product has fallen to the halfway point of the evaporator.
4 To store the product correctly, the distributor must also
operate at night, at least in the PRODUCT STORAGE position.
5 Night operation in the PRODUCT STORAGE position also
eliminates the possible formation of ice (due to condensation of
atmospheric moisture) on the outside of the containers.
6 Never turn off the dispenser when there is product in the
containers. If not cooled, the product may deteriorate.
Furthermore, unless it is mixed, it may stick together and form
blocks of ice. If the mixer is restarted in these conditions
(without waiting for the ice to melt), the dispenser may be
damaged.
7 All dispensers of this kind must emit heat. If, however, this
emission seems excessive, check that no source of heat is
located near the dispenser itself and, in particular, near the grid
panels. Also make sure that the airflow is not impeded by the
proximity of walls, boxes or similar. Leave at least 15 cm free
space around the dispenser. Finally, check that the filter
located below the rear panel is clean.
SETTING THE CURRENT TIME AND TIMER
In order to set the defrost timer, start up the machine in
Service mode. To do this, turn on the on/off switch with the
A key pressed. The M symbol on the display will indicate that
this mode is enabled.
The current time and defrost periods can only be set and the
defrost timer enabled and disabled when the machine is in
Stand-by mode.
SETTING THE TIME
First of all, set the current time. To do this press the C
and D keys at the same time. You will then be prompted
to set the hours, the minutes and the display format (12
/ 24 hours). The H and E keys are used to set the current
value and the B key is used to confirm the setting.
SETTING THE DEFROST PERIODS
Having set the current time, you can set the desired defrost periods. To do this, press the H and E keys at the
same time. The display will show the time 00:00 and the
F or G indicators will indicate the operating modes set
for the time displayed. By pressing the E and H keys you
can change the operating mode while, by pressing the
C and D keys, you can increase or decrease the time in
steps of 15 minutes. In this way, you can set the operating mode of the machine over a period of 24 hours. Having made this setting, you can confirm and exit from
regulation mode by pressing the A key.
ATTENTION
The access to the service area is restricted to persons
having safety/hygiene knowledge and practical experience on the appliance.
8 The product is for use with confectionery only.
5. 4 CLEANING
1 Cleaning and washing are essential to guarantee the
perfect preservation of the taste of the product and the
maximum efficiency of your dispenser. The procedures
described below should be considered general in nature and
may vary due to the health regulations in force.
2 Before disassembly for washing, the dispenser must be
emptied out of the product. Proceed as follows:
- use the keypad to select the CLEANING operating mode
- if necessary, wait until the product becomes liquid
- place a container under each tap and empty the containers
- fill the containers with water and allow the dispenser to
operate in CLEANING mode for a few minutes. Then empty the
containers.
- hold down key A to switch off the dispenser
- turn the ON/OFF SWITCH to OFF
5. 4. 1 DISASSEMBLY
ENABLING AND DISABLING THE DEFROST TIMER
The defrost timer can be enabled or disabled in Stand-by
Mode and pressing the H key for 5 second. When the
symbol V is on the display, the defrost timer is enabled. If the
machine is started up with the timer enabled, it will not be
possible to select the operating mode manually as it will be
selected automatically at the preset time.
All the settings of the current time, the defrost periods and
the enabling / disabling of the timer are stored and remain
active after the machine has been turned off and then on
again even if it is started in normal operating mode.
ATTENTION
Before disassembling any component, always unplug
the device from the mains.
1 To remove the lid of the container, press the top button and
slide the lid towards the front of the container.
If there is a safety lock for the lid, turn the key in an anti-
16
Page 17
clockwise direction to release the open button (see figure 2).
figure 2
2 To remove the container, push the lever upwards (see
figure 3) and then remove the container itself (see figure 4).
cylinder. Then remove the hexagonal joint (see figure 5).
figure 5
4 Remove the gasket from its housing (see figure 6).
figure 3
figure 4
3 Remove the mixer by sliding it out of the evaporator
figure 6
5 Disassemble the tap by following the order given (see figure
7).
figure 7
17
Page 18
B-cream HD
ENGLISH
6 Remove the drip tray and empty it.
7 Remove the flow restrictor from the container (see figure 8).
figure 8
5. 4. 2 CLEANING
IMPORTANT
Do not wash any part of the machine in a dishwasher.
your country into a basin, according to the manufacturer's
specifications. In the absence of a specific sanitising product,
prepare a solution of water and sodium hypochlorite (bleach) at
a ratio of 1 tablespoon per 2 litres of water.
3 Immerse all parts to be sanitised in the solution for the time
indicated by the product manufacturer.
4 Allow the sanitised parts to air dry on a clean surface.
5 Dry the external parts of the dispenser without using
abrasive cloths.
5. 4. 4 ASSEMBLY
1 Slide the drip tray into place..
2 Lubricate the tap piston, the hexagonal joint and the mixer
at the points indicated in figure 9, using only the grease that
came with the machine or other grease for use with food.
ATTENTION
Before any cleaning operation, always unplug the
dispenser from the mains or turn off the external wall
switch.
1 Pour about four litres of hot water (45-60 °C) and specific
detergent into a basin, carefully respecting the manufacturer’s
instructions. A solution that is too strong can, in fact, damage
the parts to be washed, while a solution that is too diluted may
not clean enough. Do not use abrasive detergents.
IMPORTANT
In order to prevent damage to the dispenser, use only
detergents that are compatible with the plastic parts.
2 Use a suitable brush and wash all the parts in contact with
the beverage thoroughly with the detergent solution.
ATTENTION
While washing the dispenser, do not use excessive
amounts of water around the electrical components. This
could cause electric shocks or damage to the dispenser.
figure 9
3 Reassemble the tap on the container in reverse order
compared to that shown in figure 8.
4 Replace the container gasket.
N.B. the rim with the greater diameter must be rested on the
rear wall (see figure 10).
3 Wash the evaporator cylinders using a soft brush.
4 Rinse all parts washed using tap water.
5. 4. 3 SANITIZING
Sanitising must be done immediately before starting up the
dispenser. Do not allow it to remain idle for a long time after
sanitisation.
1 Before starting the procedures described below, wash your
hands with antibacterial soap.
2 Pour about eight litres of a solution made of hot water (4560 °C) and sanitising product approved by the authorities in
figure 10
5 Reassemble the hexagonal joint and then the mixer (see
18
Page 19
figure 11).
figure 11
6 Replace the container by pushing it towards the back wall,
making sure it fits properly onto the gasket. The locking lever
will be lowered until it rests on the drip tray surface (see figure
12).
figure 12
7 Rinse using a cool beverage in order to eliminate any
remaining sanitising solution from the bottom of the containers.
Dry the inside of the containers with a disposable paper towel.
5. 5 IN-PLACE SANITIZATION
Sanitising the assembled device, prior to putting into
service, should only be performed, if necessary, as an
additional precaution to the sanitisation of the
disassembled devices described previously, never instead
of it.
1 Prepare a solution of water and sanitising product approved
by the authorities in your country in a basin, according to the
manufacturer's specifications. In the absence of a specific
sanitising product, prepare a solution of water and sodium
hypochlorite (bleach) at a ratio of 1 tablespoon per 2 litres of
water.
2 Pour the solution into the containers.
3 Using a suitable brush, wipe the solution onto all parts
above the level of the solution and on the underside of the lid.
4 Install the lid and operate the dispenser in order to allow the
solution to be stirred for about 2 minutes. Drain the sanitising
solution from the containers through the taps and then dispose
of it.
5 Rinse using a cool beverage in order to eliminate any
remaining sanitising solution from the bottom of the containers.
Do not perform further rinsing.
19
Page 20
B-cream HD
ENGLISH
6 ROUTINE MAINTENANCE
1 Every day: inspect the dispenser and check for leaks of
product from the gaskets. If you notice leaks, first make sure
that the components of the dispenser are properly installed,
then check that the gaskets do not require lubrication and
finally that they are not worn or damaged. If they are, replace
them with original spare parts from the manufacturer.
ATTENTION
Before any cleaning operation, always unplug the
dispenser from the mains.
2 Every month: check that the hexagonal joint gasket is not
worn. If it is, replace the joint itself with an original spare part
from the manufacturer (see figure 13).
6. 1 MAINTENANCE (TO BE CARRIED OUT BY
QUALIFIED SERVICE PERSONNEL ONLY)
IMPORTANT
In order to prevent damage to the dispenser, the plastic
parts must only be lubricated with the grease supplied by
the manufacturer or with another type of grease compatible with plastic parts.
1 Annually: Remove all the panels and clean the inside of
the machine including the base and the inside of the panels.
Never remove the anti-condensation material wrapped around
the evaporator outlet tube (the copper tube located to the right
of the geared motor). If said material is missing or lost, replace
with original spare parts from the manufacturer.
2 Remove any traces of product from the inside of the
evaporator by removing the tray as shown (see figure 15).
figure 13
3 Every month: remove the dust from the condenser filter on
the back of the machine (see figure 14).
figure 14
figure 15
Beware of the condenser fins as they are sharp.
4 In case of noise it needs to unplug the cooler and call for
service.
5 In case of failure unplug the machine, because unexpected
start again would be possible.
6 It needs to fix everything back in the initial position after any
repairmen, like screws and covers.
ATTENTION
20
Page 21
1 CARACTERISTIQUES TECHNIQUES
B-cream 1
Réservoirs transparents démontables n 1 2 3
Capacité chaque réservoir, environ l 6 6 6
Dimensions:
largeur cm 20 40 60
profondeur cm 48 48 48
hauteur cm 62 62 62
Poids net, environ kg 25 45 61
Poids brut, environ kg 27 48 64
Motocompresseur hermétique
Condenseur à ventilation mécanique
Protège-moteur
Niveau de bruit inférieur à 70 dB (A)
B-cream 2
3 Poser le distributeur sur un support en mesure de soutenir
son poids, y compris avec une charge complète, en tenant
compte de l’avertissement IMPORTANT mentionné au
point 1 qui précède.
4 Prévoir un espace de 15 cm au moins tout autour du
distributeur pour ne pas obstruer le flux d’air de
B-cream 3
refroidissement.
5 Vérifier la stabilité de l’appareil en réglant, le cas échéant,
la hauteur des pieds. Si le distributeur est livré avec un jeu de
pieds en hauteur (100 mm environ), celui-ci devra alors
remplacer le jeu d’origine.
6 Avant d’effectuer le branchement électrique du distributeur,
vérifier que la tension secteur est bien celle qui figure sur la
plaquette signalétique. Brancher le distributeur sur un réseau
monophasé en utilisant une prise munie d'un système de mise
à la terre conforme aux prescriptions des normes en vigueur.
En cas d’utilisation d’un interrupteur unipolaire pour couper
l’alimentation électrique de l’appareil, celui-ci doit garantir le
respect d’une distance d’ouverture des contacts permettant un
débranchement intégral dans des conditions de surtension de
catégorie III. Ne pas utiliser de rallonges pour effectuer le
branchement électrique de l'appareil.
IMPORTANT
Caractéristiques électriques : lire les données figurant
sur la plaquette signalétique de chaque distributeur
située dans la partie inférieure du panneau de façade,
derrière le plateau récolte-gouttes de droite. Les
numéros de série des appareils (précédés du symbole #)
sont gravés en dessous le châssis. Les données figurant
sur la plaquette signalétique sont les seules auxquelles il
faut toujours se référer.
Nous nous réservons le droit d'apporter des modifications sans
préavis.
2 INTRODUCTION
Il convient de lire attentivement ce livret d’instructions afin de
bien maîtriser toutes les caractéristiques du produit.
Comme tous les produits mécaniques, ce distributeur nécessite
lui aussi un nettoyage et un entretien. En outre, son bon
fonctionnement peut être compromis par d'éventuelles erreurs
commises par l'opérateur durant les opérations de démontage
et de nettoyage. C'est la raison pour laquelle il est important que
les procédures de démontage, lavage, désinfection et
remontage, qui sont des opérations quotidiennes, soient
parfaitement assimilées, sans possibilité d’erreurs, par
l'utilisateur du distributeur.
3 INSTALLATION
1 Extraire le distributeur de l’emballage qu’il est conseillé de
conserver pour toute nécessité future.
ATTENTION
Veiller à ce que l’appareil soit correctement mis à la terre
; dans le cas contraire, il se peut que les personnes
subissent des chocs électriques ou que le distributeur
soit endommagé.
7 Le distributeur n’a été ni lavé, ni désinfecté en usine. Avant
toute utilisation, il convient donc de le démonter, de le laver et
de le désinfecter en suivant les indications décrites au chapitre
5.3. NETTOYAGE de ce livret.
IMPORTANT
Placer l’appareil de manière à ce que la prise du câble
d'alimentation soit aisément accessible.
4 POUR UN FONCTIONNEMENT CORRECT ET
SANS DANGER
IMPORTANT
Cet appareil ne doit pas être utilisé par des enfants ou
des personnes dont les facultés mentales ou sensorielles sont diminuées, ou qui ne possèdent pas l'expérience
suffisante ou les connaissances nécessaires, sans
qu’une tierce personne responsable de leur sécurité n'ait
mis en place une surveillance adéquate ou ne les ait
instruits sur les modalités d'utilisation de l’appareil.
Les enfants doivent être surveillés pour éviter qu’ils ne
jouent avec l’appareil.
IMPORTANT
Durant le transport ou les manœuvres de levage, ne
jamais saisir le distributeur par les bacs transparents ou
les cylindres d’évaporation. Le fabricant décline toute
responsabilité en cas de dommages provoqués par de
telles manœuvres erronées.
2 Vérifier que le distributeur n'a pas subi de dégâts durant le
transport. Si tel est le cas, faire immédiatement une
réclamation auprès du transporteur.
1 Ne pas utiliser le distributeur avant d'avoir lu ce carnet
d'instructions.
2 Ne pas utiliser le distributeur s'il n'est pas branché
correctement à la terre.
3 Ne pas utiliser de rallonges pour brancher électriquement
le distributeur.
4 Ne pas mettre le distributeur en fonction si les panneaux ne
sont pas à leur place et bloqués avec des vis.
5 Ne pas faire obstacle au flux d'air de refroidissement;
laisser un espace libre d'au moins 15 cm autour du distributeur.
6 Ne pas introduire les doigts ou des objets dans les fissures
des panneaux et dans l'ouverture du robinet.
21
Page 22
B-cream HD
FRANCAIS
7 Ne pas démonter le réservoir, ni enlever les mélangeurs ou
les panneaux pour le nettoyage ou l'entretien sans s'être
assuré que le distributeur est débranché de l'électricité.
8 La température ambiante adapte pour le bon
fonctionnement de l'appareil est entre +5° et +32°C
9 N'installez pas l'appareil en zones sujets à jets d'eau.
10 Ne pas employer des jets d'eau pour le nettoyage de
l'appareil.
11 L'appareil doit être placé en position vertical.
12 Ne pas installer la machine dans la cuisine.
13 Ne pas entreposer dans cet appareil de substances
explosives, comme des aérosols contenant du gaz propulseur
inflammable.
14 Cet appareil est conçu pour être utilisé dans le cadre
d’applications domestiques et similaires.
15 L’appareil peut être utilisé en extérieur.
16 Ne pas pincer le câble principal.
17 Il est interdit d’introduire des pulvérisateurs de crème à
l’intérieur du bol. Utiliser l’appareil uniquement pour refroidir les
liquides indiqués.
18 Ne pas entreposer de substances ni de liquides dangereux
ou toxiques dans l’appareil.
19 Le couvercle doit toujours être fermé.
20 Ne pas installer la machine dans la cuisine.
.
ATTENTION
L’utilisation de la machine est réservée aux opérateurs
experts qui connaissent l’appareil, surtout en matière
d’hygiène et sécurité.
5 MODE D'EMPLOI
3 En cas d’utilisation de bases liquides ou en poudre,
spécialement préparées pour les glaces ou les granités, suivre
attentivement les instructions du fabricant.
4 Si l’on utilise des ingrédients naturels pour la préparation
des granités (par exemple, du jus de citron, d’orange ou du
café), faire fondre 150 à 250 grammes de sucre par litre de
produit.
5 Si l’on utilise des bases lyophilisées à diluer dans du lait ou
de l’eau, préparer le produit dans un récipient à part, puis le
verser dans les bacs de la machine, mais pas avant d’avoir
vérifié qu'il est homogène et que la poudre est bien délayée.
IMPORTANT
Dans tous les cas de figure, le degré Brix (teneur en
sucre) du mélange obtenu doit être supérieur à 13.
Ne jamais utiliser la machine qu’avec de l’eau.
IMPORTANT
Utiliser le distributeur uniquement avec des produits alimentaires.
6 Agir sur les commandes (voir Chapitre 5.1 DESCRIPTION
DES COMMANDES).
7 Le distributeur doit fonctionner sans interruption : le
système de refroidissement de chacun des bacs s'arrête
automatiquement lorsque le produit est prêt à être distribué en
maintenant la densité configurée. Les dispositifs de mélange
continuent à fonctionner.
ATTENTION
Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant ou son service technique
d’assistance ou, quoi qu'il en soit, par une personne en
possession de compétences similaires, et ce, afin
d’écarter tout risque.
Pour enlever le couvercle du bac, appuyer sur la touche
supérieure et faire glisser le couvercle vers l'avant du bac.
Si le couvercle est équipé d’une serrure de sûreté pour sa fermeture, tourner la clé en sens antihoraire pour déverrouiller la
touche d'ouverture (voir figure 2).
IMPORTANT
Si le couvercle n’est pas en place, ni le mélangeur ni le
refroidisseur ne peuvent fonctionner et le message «
COV » s’affiche sur l’écran.
1 Laver et désinfecter le distributeur avant de l’utiliser en
suivant les indications décrites au chapitre 5.3 LAVAGE.
2 Remplir les bacs avec le produit désiré, en tenant compte
que celui-ci augmentera de volume durant la transformation.
C'est la raison pour laquelle les bacs ne doivent pas être
remplis à ras bord.
Pour la préparation des granités, considérer une augmentation
du volume égale à 10 % environ.
Pour la préparation des glaces, considérer une augmentation
du volume égale à 30 % environ.
5. 1 DESCRIPTION DES COMMANDES
Le distributeur est équipé d’un interrupteur général, d’un clavier
et d’un écran pour l'affichage de la température du produit. Le
clavier permet de sélectionner le mode de fonctionnement du
distributeur. Les modes de fonctionnement suivants sont
disponibles :
PRÉPARATION DE GLACE OU DE GRANITÉ : avec ce mode
habilité, le distributeur prépare de la glace ou du granité en
fonction du produit présent dans le bac.
CONSERVATION DU PRODUIT : avec ce mode habilité, le
distributeur maintient le produit liquide à une température
adaptée à sa conservation. Cette fonction est utile durant les
heures nocturnes afin de maintenir la qualité du produit inaltérée
et de réduire la consommation d’énergie électrique.
LAVAGE : avec ce mode habilité, le mélangeur tourne
rapidement et le refroidisseur est désactivé. Cette fonction est
utile durant le lavage et la désinfection de la machine afin
d’éviter que le désinfectant ne refroidisse.
INTERRUPTEUR GÉNÉRAL
L’interrupteur général se situe sous le distributeur, du coté
gauche. Sa fonction est la suivante :
Position 0 : le distributeur est éteint.
Position I : le distributeur est habilité à fonctionner,
mais il est en mode Veille. Seul le voyant B
est allumé.
22
Page 23
CLAVIER DES COMMANDES
figure 1
Les touches présentes sur le clavier assurent les fonctions
suivantes:
Touche A son enclenchement pendant 2 secondes permet de
basculer du mode Veille au mode Fonctionnement
et vice-versa. Avec le mode de fonctionnement habilité, le mélangeur tourne et le refroidisseur est
activé.
Enfoncée brièvement avec la machine en marche,
cette touche sert à allumer et éteindre les voyants
du distributeur éventuellement présents.
Touche B LED de fonctionnement
Touche C son enclenchement en mode PRÉPARATION DE
GLACE OU DE GRANITÉ accroît la densité du pro-
duit.
Touche D se premuto in modalità PRODUZIONE GELATO O
GRANITA decrementa la densità del prodotto.
Touche E son enclenchement habilite la fonction CONSER-
VATION. Ce mode de fonctionnement est confirmé
par la mise sous tension fixe ou clignotante du
voyant F.
Touche H son enclenchement habilite la fonction PRÉPAR-
ATION DE GLACE OU DE GRANITÉ. Ce mode de
fonctionnement est confirmé par la mise sous ten-
sion fixe ou clignotante du voyant G.
Capteur I Capteur de détection du verre : il détecte la prés-
ence d’un verre ou d’un cône à proximité du robinet
de distribution et permet d’augmenter la vitesse du
mélangeur afin d’améliorer la distribution du produ-
it.
Les symboles suivants sont affichés sur l’écran :
N quand ce symbole est allumé et que « COU » est affiché
sur l’écran, le couvercle n’est pas installé sur la machine et
celle-ci ne peut pas fonctionner.
O quand ce symbole est allumé, une alarme de température
s’est produite en phase de fonctionnement.
P température du produit.
Q indication de la densité réglée.
R échelle de température réglée (°C ou °F).
S quand ce symbole est allumé, la présence d’un verre ou
d’un cône a été détectée à proximité du robinet de distribu-
tion.
T quand ce symbole est allumé, le clavier est bloqué.
U quand ce symbole est allumé, une alarme est active.
V quand ce symbole est allumé, la minuterie est en marche.
POUR LE FONCTIONNEMENT DU DISTRIBUTEUR
Amener l’interrupteur général en position I. Le voyant rouge F
est allumé.
Maintenir la touche A enfoncée jusqu’à ce que le distributeur se
mette en route.
Sélectionner, à l'aide des touches E ou H, le mode de
fonctionnement désiré :
Touche E Si l’on souhaite uniquement conserver le produit.
Touche H Si l’on souhaite préparer DE LA GLACE OU DU
GRANITÉ .
Sur les machines à plusieurs bacs, l’enclenchement de la
touche correspondant au mode de fonctionnement actif permet
d’éteindre aussi bien le mélangeur que la réfrigération du bac
correspondant. Enclencher l’une des deux touches (E) et (H)
pour réactiver la fonction correspondante.
5. 2 FONCTIONS COMPLÉMENTAIRES
RÉGLAGE DE LA DENSITÉ
Quand la machine est en mode PRÉPARATION GLACE OU
GRANITÉ, il suffit d’appuyer sur les touches C et D pour régler
la densité du produit entre une valeur minimum de 1 et une
valeur maximum de 10. Dans l’intervalle compris entre 1 et 5, il
est possible de régler la densité par incréments de 0,5 tandis
que dans l’intervalle compris entre 5 et 10, il est possible de
régler la densité par incréments de 1. Le réglage effectué en
usine correspond à la valeur 8, soit une valeur adaptée à la
préparation de glace. Pour la préparation des différents
produits, veuillez vous référer aux valeurs suivantes :
J quand ce symbole est allumé, le compresseur est en mar-
che.
K quand ce symbole est allumé, l’électrovanne de refroidis-
sement est ouverte.
L quand ce symbole est allumé en même temps que le sym-
bole M, la machine est en mode SuperService.
M quand ce symbole est allumé, la machine est en mode
Service.
Granité : réglez la densité entre 1et 3.
Sorbet : réglez la densité entre 2 et 4.
Glace à base d'eau : regler la densité entre 6 et 8.
Glace à base lait : regler la densité entre 8 et 10.
MODE LAVAGE
Lorsque le distributeur se trouve en mode CONSERVATION, le
maintien de la touche E enfoncée pendant trois secondes
habilite le mode LAVAGE, au cours duquel l'écran affiche« --.—
». Avec ce mode habilité, le mélangeur tourne, mais le
refroidisseur est désactivé.
Utiliser cette fonction durant le lavage et la désinfection de la
machine pour éviter que le désinfectant ne refroidisse.
Sur enclenchement de n’importe laquelle de ces touches, le
distributeur quitte le mode LAVAGE et revient au mode de
fonctionnement CONSERVATION.
ALARME TEMPÉRATURE
L’affichage de la température sur l’écran est en principe fixe. Si
le symbole « O » est affiché et clignote, cela signifie que le
produit est resté pendant un certain temps au-dessus de la
température maximale de conservation ; il est donc conseillé de
23
Page 24
B-cream HD
FRANCAIS
vérifier que le produit ne s’est pas détérioré.
Pour réinitialiser l’alarme et revenir à l’affichage fixe, maintenir
la touche H enclenchée pendant trois secondes.
IMPORTANT
La température de conservation du produit est réglée en
usine sur 2 °C.
AVIS DE PRODUIT PRÊT
Le voyant G clignote durant la préparation du produit et cesse
de clignoter une fois qu'il est prêt.
VERROUILLAGE DU CLAVIER
Il est possible de verrouiller le clavier afin d’empêcher l’accès
aux commandes du distributeur. Pour ce faire, maintenir
simultanément les touches E et H enclenchées pendant deux
secondes. Le blocage du clavier est signalé par un clignotement
de l’écran, l’affichage du symbole « T » et l’apparition de
l’inscription « BLOC » sur l’écran.
Toutes les commandes sont alors verrouillées.
Pour déverrouiller le clavier, maintenir à nouveau les touches H
et E enclenchées pendant trois secondes. La confirmation du
déverrouillage est signalée par un clignotement sur le clavier.
Pour effectuer cette opération, suivre les instructions cidessous:
- Démarrer la machine en Mode Service à l’aide de
l’interrupteur général en pressant la touche A.
- Presser simultanément les touches C et D pour habiliter le
Mode Réglage Paramètres. L’afficheur montrera le
message PA01.
- Presser la touche C plusieurs fois, jusqu’à sélectionner le
paramètre PA09.
- Presser la touche A afin d’activer la modification de ce
paramètre; l’afficheur montrera le message OFF.
- Presser la touche C, l’afficheur montrera le message ON.
- Presser de nouveau la touche A pour confirmer la valeur
et revenir à la liste des paramètres.
Pour quitter le réglage des paramètres il faut presser simultanément les touches C et D ou ne presser aucune touche
pour trois secondes.
RÉGLAGE DE L’HEURE ACTUELLE ET DE LA
MINUTERIE
Pour régler la minuterie de dégivrage, il faut commencer par
mettre la machine en marche en mode Service. Pour ce
faire, allumez l’interrupteur général en maintenant la touche
A enfoncée. L’affichage du symbole M sur l’écran indique
que ce mode est actif.
Le réglage de l’heure actuelle et des intervalles de dégivrage ainsi que l’activation/désactivation de la minuterie de
dégivrage ne peuvent être effectués que quand la machine
se trouve en mode Stand-by.
PROTECTION CONTRE UN EXCÈS DE DENSITÉ
Si le produit est trop dense, et afin d’éviter tout
endommagement du distributeur, aussi bien le refroidisseur que
le mélangeur sont arrêtés pendant trois minutes et l'écran
affiche le symbole "----". Au bout de trois minutes, le mélangeur
et le refroidisseur redémarrent et le réglage précédent de la
densité baisse d’une valeur.
Pour réinitialiser le message d’alarme et revenir à l’affichage
fixe, maintenir la touche H enfoncée pendant trois secondes.
5. 2. 1 MINUTERIE DE DÉGIVRAGE
Cette machine est équipée d’une minuterie de dégivrage qui
commute automatiquement le fonctionnement de
PRÉPARATION GLACE ou GRANITÉ en CONSERVATION
PRODUIT et vice versa. Cela signifie que, pendant les périodes
de dégivrage, la glace ou le granité sera porté(e) à la
température de conservation puis, au bout de ce délai, la
densité du produit sera réglée automatiquement sur la valeur
paramétrée en mode PRÉPARATION.
HABILITATION AU FONCTIONNEMENT
IMPORTANT
Pour pouvoir utiliser le temporisatuer de
dégivrage, il faut qu’il soit préalablement
habilité au fonctionnement, en établissant
le paramètre de réglage PA09 sur la
valeur ON.
RÉGLAGE DE L’HEURE ACTUELLE
Il faut commencer par régler l’heure actuelle. Pour ce faire, appuyez brièvement sur les touches C et D en même
temps. Le système vous propose ensuite de régler l’heure, les minutes puis le mode d’affichage (12/24 heures).
Les touches H et E vous permettent de régler la valeur
actuelle. Pour confirmer le réglage, utilisez la touche B.
RÉGLAGE DES INTERVALLES DE DÉGIVRAGE
Après avoir réglé l’heure, il sera possible de procéder au
réglage des intervalles de dégivrage désirés. Pour ce
faire, appuyez brièvement sur les touches H et E en
même temps. L’heure 00:00 s’affiche et le voyant F ou G
indique le mode de fonctionnement réglé pour l’heure affichée. Les touches E et H permettent de modifier le
mode de fonctionnement tandis que les touches C et D
permettent d’augmenter et de diminuer l’heure par intervalles de 15 minutes. Vous pourrez ainsi régler le mode
de fonctionnement de la machine sur 24 heures. Une
fois ce réglage terminé, appuyez sur la touche A pour
confirmer et quitter le mode de réglage.
ACTIVATION ET DÉSACTIVATION DE LA MINUTERIE DE
DÉGIVRAGE
La minuterie de dégivrage peut être activée ou désactivée
en plaçant la machine en mode stand-by et en appuyant sur
le bouton pendant 5 secondes H. Le symbole V s’affiche sur
l’écran et indique ainsi que la minuterie de dégivrage est
activée. Lorsque la machine est mise en marche alors que la
minuterie est activée, il ne sera pas possible de sélectionner
manuellement le mode de fonctionnement étant donné que
celui-ci sera sélectionné automatiquement à l’heure fixée.
Tous les réglages, à savoir l’heure actuelle, les intervalles de
dégivrage et l’activation/désactivation de la minuterie, sont
mémorisés et restent actifs même lorsque vous éteignez
puis rallumez la machine et que vous la mettez en marche
en mode de fonctionnement normal.
24
Page 25
5. 3 SUGGESTIONS
1 Le temps nécessaire pour obtenir la réfrigération du produit
varie en fonction de différents facteurs, tels que la température
ambiante, la température initiale du produit, sa teneur en sucre
(degré Brix) et en graisses et le réglage de la densité.
2 Le fait de remplir les bacs avec un produit déjà pré-refroidi
renforce le rendement du distributeur.
3 Pour diminuer davantage les temps de remise en marche et
augmenter l’autonomie du distributeur, remplir les bacs lorsque
le niveau du produit a atteint la moitié de l’évaporateur.
4 Pour optimiser la conservation du produit, il est important
que le distributeur fonctionne aussi durant la nuit, au moins en
mode CONSERVATION DU PRODUIT.
5 Le fonctionnement nocturne en mode CONSERVATION
DU PRODUIT élimine par ailleurs la formation éventuelle de
glace (en raison de la condensation de l’humidité
atmosphérique) à l’extérieur des bacs.
6 Ne jamais éteindre le distributeur lorsque les bacs
contiennent du produit. S'il n'est pas refroidi, le produit risque
de se détériorer. De plus, il peut s'agglutiner et former des
glaçons s'il n'est pas mélangé. La remise en marche du
mélangeur dans ces conditions (sans attendre que la glace
fonde) risque d'endommager le distributeur.
7 Tous les distributeurs de cette catégorie doivent dégager
de la chaleur. Si toutefois la chaleur produite semble
excessive, contrôler l’absence de sources de chaleur à
proximité du distributeur, notamment au voisinage des grilles
des panneaux. S'assurer par ailleurs que le flux d'air n’est pas
obstrué par la présence de cloisons, de boîtes ou autres aux
alentours du distributeur. Prévoir un espace de 15 cm au moins
autour du distributeur. Pour finir, vérifier que le filtre situé en
dessous du panneau arrière n'est pas encrassé.
5. 4. 1 DEMONTAGE
ATTENTION
Avant de procéder au démontage des composants, couper systématiquement le courant qui alimente l’appareil
en débranchant la fiche de la prise.
1 Pour enlever le couvercle du bac, appuyer sur la touche
supérieure et faire glisser le couvercle vers l'avant du bac.
Si le couvercle est équipé d’une serrure de sûreté pour sa
fermeture, tourner la clé en sens antihoraire pour déverrouiller
la touche d'ouverture (voir figure 2) .
ATTENTION
L’accès à la zone de service est exclusivement réservé
aux personnes formées aux règles de sécurité/d’hygiène
et à l’utilisation de l’appareil.
8 Ce produit ne peut être utilisé qu’avec des confiseries.
5. 4 NETTOYAGE
1 Le nettoyage et le lavage du produit sont fondamentaux
pour garantir la parfaite conservation du produit et de son goût
ainsi que le rendement élevé du distributeur. Les procédures
décrites ci-après présentent un caractère général et sont
susceptibles de varier en fonction des règlements sanitaires en
vigueur.
2 Le produit doit être vidé avant de démonter le distributeur
pour le laver. Procéder comme suit :
- sélectionner sur le clavier le mode de fonctionnement
NETTOYAGE
- le cas échéant, attendre que le produit devienne liquide
- placer un récipient sous chaque robinet et vider les bacs
- remplir les bacs d’eau et laisser le distributeur marcher en
mode NETTOYAGE pendant quelques minutes. Vider
ensuite les bacs.
- la touche A enfoncée pour éteindre le distributeur
- éteindre l’interrupteur général
figure 2
2 Pour démonter le bac, pousser le levier prévu à cet effet
25
Page 26
B-cream HD
FRANCAIS
(voir figure 3) vers le haut, puis extraire le bac (voir figure 4).
figure 3
Enlever ensuite le joint hexagonal (voir figure 5).
figure 5
4 Ôter la garniture de son logement (voir figure 6).
3 Ôter le mélangeur en l'extrayant du cylindre d'évaporation.
figure 4
figure 6
5 Démonter le robinet en suivant la séquence indiquée (voir
26
Page 27
figure 7).
figure 7
6 Ôter le plateau récolte-gouttes et le vider.
7 Enlever le réducteur de débit du bac (voir figure 8).
nettoyer suffisamment. Ne pas utiliser de détergents abrasifs.
IMPORTANT
Afin de prévenir toute détérioration du distributeur, utiliser uniquement des détergents compatibles avec les
pièces en plastique.
2 Utiliser une brosse adaptée et laver soigneusement avec la
solution détergente toutes les pièces en contact avec la
boisson.
ATTENTION
Pendant le lavage du distributeur, ne pas utiliser de trop
grandes quantités d’eau à proximité des composants
électriques ; dans le cas contraire, des chocs électriques
peuvent se produire ou le distributeur peut être endommagé.
3 Laver les cylindres d’évaporation à l’aide d’une brosse en
soie souple.
4 Rincer toutes les pièces lavées à l'eau du robinet.
5. 4. 3 DESINFECTION DU DISTRIBUTEUR
DEMONTE
figure 8
5. 4. 2 LAVAGE
IMPORTANT
Ne pas laver les composants de la machine dans le lavevaisselle.
ATTENTION
La désinfection doit être effectuée tout de suite avant de
mettre le distributeur en marche ; éviter qu’il ne reste trop
longtemps inactif après la désinfection.
1 Avant de commencer les procédures décrites ci-après, se
laver les mains avec un savon antibactérien.
2 Verser environ huit litres d'eau chaude (45-60 °C) et de
désinfectant agréé par les autorités sanitaires locales dans une
bassine en respectant les spécifications du fabricant. En
l’absence d’un produit désinfectant spécifique, préparer un
mélange d’eau et d’hypochlorite de sodium (eau de javel) à
raison d’1 cuillère pour 2 litres d’eau.
3 Faire tremper toutes les pièces à désinfecter dans la
solution pendant la durée indiquée par le fabricant du produit.
4 Poser les pièces désinfectées sur une surface propre et
laisser sécher à l'air.
5 Sécher les parties extérieures du distributeur sans utiliser
de chiffons abrasifs.
5. 4. 4 REMONTAGE
1 Introduire le plateau récolte-gouttes dans son logement.
2 Lubrifier le piston du robinet, le joint hexagonal et le
mélangeur aux points indiqués dans la (voir figure 9). Utiliser
uniquement la graisse fournie avec la machine ou une autre
graisse prévue pour un usage alimentaire.
Avant une quelconque intervention de nettoyage, débrancher systématiquement le distributeur en enlevant la
fiche de la prise ou en éteignant l'interrupteur mural
extérieur.
1 Préparer environ quatre litres d'eau chaude (45-60 °C) et
de détergent spécifique dans une bassine en respectant
scrupuleusement les prescriptions du fabricant ; une solution
trop concentrée peut en effet occasionner des dommages aux
pièces à laver, alors qu'une solution trop diluée peut ne pas
figure 9
3 Remettre le robinet en place sur le bac en effectuant les
opérations de la (voir figure 8) en sens inverse.
27
Page 28
B-cream HD
FRANCAIS
4 Remonter la garniture du conteneur dans le logement
correspondant.
REMARQUE : le bord qui présente le plus grand diamètre doit
s'appuyer sur la cloison arrière (voir figure 10).
figure 10
5 Remonter le joint hexagonal, suivi du mélangeur (voir figure
11).
récolte-gouttes (voir figure 12).
figure 11
6 Remonter le bac en le poussant vers la cloison arrière et en
vérifiant qu’il s’emboîte bien dans la garniture. Le levier de
blocage doit s'abaisser jusqu'à ce qu’il repose sur le plateau
figure 12
7 Rincer avec une boisson fraîche de façon à éliminer
d'éventuels résidus de solution désinfectante qui auraient pu se
déposer sur le fond des bacs. Sécher l'intérieur des bacs avec
un essuie-tout jetable.
5. 5 DESINFECTION DU DISTRIBUTEUR
MONTE
La désinfection de l’appareil monté, avant sa mise en
service, peut être effectuée si besoin est ; il s'agit
uniquement d'une mesure de précaution supplémentaire
qui vient s'ajouter à la désinfection de l'appareil démonté
décrite au point précédent, mais qui ne la remplace
nullement.
1 Préparer un mélange d'eau chaude et de désinfectant
agréé par les autorités sanitaires locales dans une bassine en
respectant les spécifications du fabricant. En l’absence d’un
produit désinfectant spécifique, préparer un mélange d’eau et
d’hypochlorite de sodium (eau de javel) à raison d’1 cuillère
pour 2 litres d’eau.
2 Verser la solution dans les bacs.
3 À l’aide d’une brosse appropriée, étaler la solution sur
toutes les pièces au dessus du niveau de la solution ainsi que
sur la partie inférieure du couvercle.
4 Monter le couvercle et mettre le distributeur en marche de
28
Page 29
façon à agiter la solution pendant 2 minutes environ.
5 Vider la solution désinfectante des bacs en ouvrant les
robinets et l’éliminer.
6 Rincer avec une boisson fraîche de façon à éliminer
d'éventuels résidus de solution désinfectante qui auraient pu se
déposer sur le fond des bacs.
7 Ne pas rincer ultérieurement.
6 ENTRETIEN
6 Remettre tous les composants, comme les vis et les
couvercles, dans leur position initiale après réparation.
6. 1 ENTRETIEN (A EFFECTUER
UNIQUEMENT PAR LE SERVICE
D'ASSISTANCE)
1 Tous les jours : inspecter le distributeur et s'assurer que
les garnitures ne fuient pas et ne laissent pas le produit
s'échapper. Si l'on note la présence de fuites, commencer par
vérifier que les composants du distributeur sont correctement
montés, puis s'assurer que les garnitures n'ont pas besoin
d'être lubrifiées et qu’elles ne sont ni défectueuses ni usées ;
dans le cas contraire, remplacer par des pièces de rechange
d'origine fournies par le fabricant.
ATTENTION
Avant une quelconque intervention d’entretien, débrancher systématiquement le distributeur en enlevant la fiche
de la prise.
2 Tous les mois : vérifier l'usure de la garniture du joint
hexagonal. S'il est usé, remplacer le joint par une pièce de
rechange d'origine fournie par le fabricant (voir figure 13).
figure 13
3 Tous les mois : ôter la poussière qui s’est accumulée sur
le filtre du condensateur situé sur le panneau arrière de la
machine (voir figure 14).
IMPORTANT
Afin de prévenir l’endommagement du distributeur, les
pièces en plastique doivent être uniquement lubrifiées
avec la graisse fournie par le fabricant ou avec une
graisse adaptée aux pièces en plastique.
TOUS LES ANS
1 Enlever tous les panneaux et nettoyer l’intérieur de la
machine, y compris l’embase et l’intérieur des panneaux.
Ne jamais ôter le dispositif anti-condensation placé autour du
tuyau d'évacuation de l’évaporateur (le tuyau en cuivre situé à
droite du motoréducteur). En cas d'absence ou de perte du dispositif, le remplacer par des pièces de rechange d'origine fournies par le fabricant.
2 Éliminer d’éventuels résidus de produit qui aurait pu
s'infiltrer à l'intérieur de l'évaporateur en extrayant le plateau
correspondant selon les indications (voir figure 15)
figure 14
ATTENTION
Prendre garde au tranchant des ailettes du condensateur.
4 Si l’appareil est bruyant, débrancher le refroidisseur est
contacter le Service après-vente.
5 En cas de panne, débrancher la machine étant donné
qu’elle peut redémarrer de manière inopinée.
figure 15
29
Page 30
B-cream HD
DEUTSCH
1 TECHNISCHE DATEN
B-cream 1
Abnehmbare Klarsicht-Behälter stück 1 2 3
Fassungsvermögen Einzelbehälter,
ungefähr
Abmessungen:
Breite cm 20 40 60
Tiefe cm 48 48 48
Höhe cm 62 62 62
Nettogewicht, ca kg 25 45 61
Bruttogewicht, ca kg 27 48 64
Hermetisches Kompressoraggregat
Kondensator mit Zwangsbelüftung
Motorschutzschalter
Geräuschpegel unter 70 db (A)
l 6 6 6
B-cream 2
WICHTIG
Elektrische Daten: Alle technischen Daten entnehmen
Sie dem Typenschild, was sich hinter der rechten Tropfschale befindet. Die Maschinennummer der Apparate
(denen das Symbol # voransteht) befindet sich in der
unter Bedienerklappe. Die auf dem Typenschild angegebenen Daten sind die Richtwerte.
davongetragen hat. Falls dies der Fall sein sollte, unverzüglich
beim Spediteur reklamieren.
3 Den Dispenser auf eine feste Unterlage stellen, die dem
Gewicht auch bei voller Ladung standhält und auf alles
achten, was in Absatz 1 unter WICHTIG aufgelistet ist.
4 Mindestens 15 cm Platz rund um den Dispenser lassen, um
B-cream 3
den Luftfluss der Kühlung nicht zu beeinträchtigen.
5 Die Stabilität des Gerätes kontrollieren und eventuell die
Höhe der Füßchen verstellen. Falls der Dispenser mit hohen
Füßchen (ca. 100 mm) bestellt wurde, müssen diese anstatt
der Originalfüßchen montiert werden.
6 Vor dem Anschließen der Stromversorgung kontrollieren,
das die Netzspannung der des Typenschildes entspricht. Den
Dispenser an ein einphasiges Netz anschließen, dabei eine
Steckdose benutzen, die geerdet ist und den geltenden
Normen entspricht. Sollte das Trennen des Geräts von der
Stromversorgung über einen allpoligen Schalter erfolgen, muss
dieser Schalter einen Öffnungsabstand der Kontakte
garantieren, der die vollständige Unterbrechung zu den
Bedingungen der Überspannungskategorie III gestattet. Das
Gerät nicht über Verlängerungskabel an den Strom
anschließen
.
ACHTUNG
Sicherstellen, dass das Gerät korrekt an die Erdung
angeschlossen ist, um der Gefahr vorzubeugen, dass
Personen einen Stromschlag bekommen oder der
Dispenser beschädigt wird.
7 Der Dispenser wurde im Werk nicht vorgewaschen oder
desinfiziert. Vor dem Gebrauch muss er zerlegt, gewaschen
und desinfiziert werden, dabei die Vorgehensweise unter
Absatz 5.3 REINIGUNG befolgen.
Wir behalten uns das Recht vor, das vorliegende Handbuch
ohne Vorbescheid zu verändern.
2 EINFÜHRUNG
Dieses Handbuch sorgfältig lesen, um sich über alle
Eigenschaften des Dispensers zu informieren.
Wie bei allen mechanischen Geräten sind Reinigung und Pflege
geboten. Der fachgerechte Betrieb kann außerdem durch
eventuelle Fehler des Bedieners beim Zerlegen oder beim
Reinigen beeinträchtigt werden. Aus diesem Grund ist es
wichtig, dass das Bedienerpersonal die Vorgehensweisen des
Zerlegens, Waschens, Desinfizierens und des
Zusammensetzens, die täglich durchgeführt werden müssen,
fehlerfrei ausführen kann.
3 INSTALLATION
1 Den Dispenser von der Verpackung befreien und diese für
einen eventuellen zukünftigen Gebrauch aufbewahren.
WICHTIG
Beim Transport oder beim Anheben des Dispensers, darf
dieser nie an den durchsichtigen Behältern oder den
zylinderförmigen Verdampfern angefasst werden. Der
Hersteller haftet nicht für Schäden, die durch fehlerhafte
Handhabung verursacht wurden.
2 Kontrollieren, dass der Dispenser keine Transportschäden
WICHTIG
Das Gerät so aufstellen, dass die Stecker der Stromkabel
leicht zugänglich sind.
4 FÜR EINEN SICHEREN UND
ORDNUNGSGEMÄßEN BETRIEB
WICHTIG
Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
1 Den Dispenser nicht verwenden, bevor diese
Gebrauchsanleitung gelesen wurde.
2 Den Dispenser nicht verwenden, wenn er nicht korrekt
geerdet ist.
3 Für den elektrischen Anschluß des Dispensers keine
Verlängerungskabel verwenden.
4 Den Dispenser nicht in Betrieb nehmen, wenn die
Abdeckungen nicht angebracht und mit Schrauben befestigt
sind.
5 Den Kühlluftstrom nicht behindern; rund um den Dispenser
30
Page 31
einen Freiraum von mindestens 15 cm lassen.
6 Weder die Finger noch Gegenstände in die Schlitze der
Wände oder in die Öffnung des Hahns stecken.
7 Zur Durchführung von Reinigungs-oder
Wartungsmaßnahmen, den Behälter nicht abmontieren,
Schnecken oder Wände nicht entfernen, bevor die
Stromversorgung des Geräts unterbrochen wurde.
8 Dieses Gerät kann bei Raumtemperaturen zwischen +5°
und +32°C betrieben werden.
9 Dieses Gerät darf nicht in Bereichen aufgestellt werden, in
denen Wassertropfen seien können.
10 Nicht mit einem Dampfstrahler reinigen.
11 Das Gerät muss in vertikal Position gebracht werden.
12 Installieren Sie nicht die Maschine in der Küche.
13 Keine explosive Substanzen wie Aerosoldosen mit
entzündlichem Treibmittel in diesem Gerät verwenden.
14 Diese Gerät ist für die Verwendung im Haushalt oder
ähnliche Verwendungszwecke bestimmt.
15 Das Gerät kann im Freien verwendet werden.
16 Die Netzanschlussleitung nicht quetschen.
17 Es ist untersagt, Sahnesprühdosen in den Behälter zu
geben. Gerät nur zum Kühlen der angegebenen Flüssigkeiten
verwenden.
18 Keine gefährlichen oder giftigen Substanzen oder
Flüssigkeiten in dem Gerät aufbewahren.
19 Die Abdeckung muss stets geschlossen sein.
berücksichtigen, dass das Volumen bei der Verarbeitung
zunimmt. Aus diesem Grund darf der Behälter nicht bis zum
maximalen Inhalt gefüllt werden.
Bei der Herstellung von Granita ist eine Volumenzunahme von
10% zu berücksichtigen.
Bei der Herstellung von Speiseeis ist eine Volumenzunahme
von 30% zu berücksichtigen.
3 Falls vorgefertigte flüssige oder pulverförmige Eis- oder
Granitamischungen verwendet werden, die Anweisungen des
Herstellers genaustens beachten.
4 Falls natürliche Zutaten für die Herstellung der Granita
verwendet werden, (z.B. Zitronen- oder Orangensaft oder
Kaffee), kommen 150-200 gr. Invertzucker auf jeden Liter
Flüssigkeit.
5 Falls gefriergetrocknete Produkte verwendet werden, die
mit Milch oder Wasser angerührt werden müssen, das Produkt
in einem separaten Behälter vorbereiten und erst in den
Dispenser einfüllen, nachdem sichergestellt ist, dass die Masse
homogen ist und sich das Pulver gut aufgelöst hat.
WICHTIG
In jedem Fall müssen die vorgefertigten Produkte einen
Brix-Grad (Maßeinheit zur Bestimmung des Zuckergehaltes) von über 13 besitzen.
Das Gerät nie nur mit Wasser benutzen werden.
ACHTUNG
Die Bedienung der Maschine ist beschränkt auf die Personen, die das Wissen und die praktische Erfahrung
bezüglich des Geräts haben, insbesondere wenn es die
Bereiche der Sicherheit und der Hygiene betrifft.
5 BEDIENUNGSANLEITUNG.
ACHTUNG
Wenn das Stromkabel beschädigt ist, darf es nur vom
Konstrukteur oder von Technikern des Kundendienstes
oder ähnlich qualifizierten Personen ausgetauscht werden, um jedes Risiko zu vermeiden.
Zum Entfernen des Deckels des Behälters, die obere Taste
drücken und den Deckel nach vorne gleiten lassen.
Falls sich ein Sicherheitsverschluss am Deckel befindet, den
Schlüssel gegen den Uhrzeigersinn drehen, um die Taste frei-
zugeben, die zum Öffnen benutzt wird (siehe Bild 2).
WICHTIG
Wenn der Deckel nicht aufgesetzt ist, können die
Kühlung und die Rührwerke nicht in Betrieb gesetzt werden und auf dem Display erscheint die Nachricht “COV”.
1 Den Dispenser von dem Gebrauch Waschen und
Desinfizieren,dabei die Vorgehensweise unter Absatz 5.3
REINIGUNG befolgen.
2 Das gewünschte Produkt in den Behälter füllen und dabei
WICHTIG
Den Dispenser nur für Nahrungsmittel verwenden.
6 Funktion der Tasten (siehe Absatz 5.1 BESCHREIBUNG
DER TASTEN).
7 Der Dispenser funktioniert im Dauerbetrieb: Das
Kühlsystem jedes Behälters stoppt automatisch, wenn das
Produkt fertiggestellt ist und die eingestellte Konsistenz erreicht
wurde. Der Rührvorgang bleibt weiterhin in Betrieb.
5. 1 BESCHREIBUNG DER
BETRIEBSSCHALTER
Der Dispenser verfügt über einen Hauptschalter, ein Bedienfeld
und ein Display zur Anzeige der Produkttemperatur. Am
Bedienfeld kann der Betriebsmodus des Dispensers eingestellt
werden. Das Gerät verfügt über die folgenden Betriebsmodi:
SPEISEEIS- ODER GRANITAHERSTELLUNG: Bei diesem
Betriebsmodus stellt der Dispenser Speiseeis oder Granita her,
je nachdem welches Produkt sich im Behälter befindet.
PRODUKTKONSERVIERUNG: Dieser Betriebsmodus sorgt
dafür, dass das Produkt im flüssigen Zustand bei einer idealen
Temperatur erhalten wird. Diese Funktion ist besonders in den
Nachtstunden nützlich, um die Qualität des Produktes zu
gewährleisten und Strom zu sparen.
WASCHVORGANG: Bei diesem Betriebsmodus drehen sich
die Rührarme schnell und die Kühlung ist außer Betrieb. Dieser
Betriebsmodus wird für Wasch- und Desinfektionsarbeiten
verwendet, um zu verhindern, dass die Reinigungsflüssigkeiten
gefrieren.
HAUPTSCHALTER
Der Hauptschalter befindet sich direkt am Dispenser, auf der
linken Seite. Er hat die folgenden Funktionen:
Position 0 : der Dispenser ist ausgeschaltet.
Position I : der Dispenser ist betriebsbereit, ist aber im
Standby-Modus. Nur die Kontrollleuchte F
ist eingeschaltet.
31
Page 32
B-cream HD
DEUTSCH
BEDIENFELD
Bild 1
Die Tasten des Bedienfeldes haben folgende Funktionen:
Taste A Wenn diese länger als 2 Sek. gedrückt wird, wird
vom Standby-Modus zum Betriebsmodus und
zurück gewechselt. Im Betriebsmodus bewegt sich
der Rührarm und die Kühlung ist in Betrieb.
Wenn die Taste während des Betriebsmodus kurz
gedrückt wird, schaltet sich die Beleuchtung des Di-
spensers ein oder aus, wenn diese vorhanden ist.
Taste B LED-Betrieb
Taste C Wenn diese Taste im Betriebsmodus SPEISEEIS-
ODER GRANITAHERSTELLUNG gedrückt wird,
nimmt die Dichte des Produktes zu.
Taste D Wenn diese Taste im Betriebsmodus SPEISEEIS-
ODER GRANITAHERSTELLUNG gedrückt wird,
nimmt die Dichte des Produktes ab.
Taste E Wenn diese Taste gedrückt wird, wird die PRO-
DUKTKONSERVIERUNG aktiviert Dieser Betrieb-
smodus wird durch Einschalten (Blinklicht oder
Dauerlicht) der Kontollleuchte F bestätigt.
Taste H Wenn diese Taste gedrückt wird, wird die SPEISE-
EIS- ODER GRANITAHERSTELLUNG aktiviert.
Dieser Betriebsmodus wird durch Einschalten (Blin-
klicht oder Dauerlicht) der Kontollleuchte G be-
stätigt.
Sensor I Glas vorhanden-Sensor: Erfasst, wenn ein Glas
oder eine Waffel in der Nähe des Spenders positio-
niert wird und gestattet das Erhöhen der Geschwin-
digkeit des Mischers, um die Produktausgabe zu
verbessern.
Auf dem Display befinden sich außerdem die folgenden
Symbole:
N Wenn dieses Symbol aufleuchtet und das Display “COU”
anzeigt, ist die Abdeckung nicht installiert und die Maschine kann nicht in Betrieb gehen.
O Wenn dieses Symbol aufleuchtet, ist während des Be-
triebs ein Temperaturalarm aufgetreten.
P Produkttemperatur.
Q Anzeige der eingegebenen Konsistenz.
R Skala der eingegebenen Temperatur (°C oder °F).
S Wenn dieses Symbol aufleuchtet, wurde das Vorhanden-
sein eines Glases oder einer Waffel in der Nähe der Au-
sgabe erfasst.
T Wenn dieses Symbol aufleuchtet, ist die Tastatur gesperrt.
U Wenn dieses Symbol aufleuchtet, ist ein Alarm aktiv.
V Wenn dieses Symbol aufleuchtet, ist der Timer in Betrieb.
EINSCHALTEN DES DISPENSERS
Den Hauptschalter auf Position I stellen. Das rote Blinklicht F
schaltet sich ein.
Die Taste A drücken, bis der Dispenser startet.
Durch die Tasten E und H den gewünschten Betriebsmodus
einstellen:
Taste E Wenn das Produkt nur konserviert werden soll.
Taste H Wenn SPEISEEIS ODER GRANITA hergestellt
werden soll.
Bei Maschinen mit mehreren Behältern kann man durch
Druck der Taste für die aktive Betriebsmodalität sowohl
die Mischung als auch die Kühlung des entsprechenden
Behälters ausschalten. Durch Druck einer der beiden
Tasten (E) oder (H) kann man die entsprechende Funktion wieder aktivieren.
5. 2 ZUSATZFUNKTIONEN
EINSTELLUNG DER KONSISTENZ
Während des Betriebs im Modus EIS- ODER GRANITAZUBEREITUNG kann durch Betätigen der Tasten C und D die
Produktkonsistenz von einem Mindestwert von 1 bis auf einen
Höchstwert von 10 reguliert werden. Im Bereich zwischen 1
und 5 kann die Konsistenz in 0,5er-Schritten reguliert werden,
im Bereich von 5 bis 10 kann die Konsistenz in 1er-Schritten
reguliert werden. Die werkseitige Einstellung erfolgt auf den
Wert 8, der für die Eiszubereitung geeignet ist. Für die Zubereitung der verschiedenen Produkte beziehen Sie sich bitte auf
die folgenden Werte:
J Wenn dieses Symbol aufleuchtet, ist der Kompressor in
K Wenn dieses Symbol aufleuchtet, ist das Elektroventil der
L Wenn dieses Symbol zusammen mit dem Symbol M au-
M Wenn dieses Symbol aufleuchtet, befindet sich die Ma-
Betrieb.
Kühlung geöffnet.
fleuchtet, befindet sich die Maschine im Modus SuperService.
schine im Modus Service.
Granita: auf eine Konsistenz zwischen 1 und 3 einstellen.
Sorbet: auf eine Konsistenz zwischen 2 und 4 einstellen.
Wässrige Eiscreme: Passen Sie die Dichte zwischen 6 und 8.
Eis-basierte Milch Einstellung der Dichte zwischen 8 und 10.
WASCHBETRIEB
Im Betriebsmodus PRODUKTKONSERVIERUNG die Taste E
drei Sek. drücken, um den Waschbetrieb zu aktivieren, das
Display zeigt dabei“ --.-- “ an. Bei diesem Betriebsmodus drehen sich die Rührarme, aber die Kühlung ist außer Betrieb.
Diesen Betriebsmodus für die Wasch- und Desinfektionsarbeiten verwenden, um zu verhindern, das die Reinigungsflüs-
32
Page 33
sigkeit gefriert
Durch Drücken einer beliebigen Taste des Dispensers wird der
WASCHBETRIEB gestoppt und die PRODUKTKONSERVIERUNG erneut aktiviert.
TEMPERATURALARM
Die Temperatur auf dem Display wird normalerweise dauerhaft
angezeigt. Sollte das Symbol “O” blinken und eingeblendet
werden, bedeutet dies, dass das Produkt eine Zeitlang einen
Wert über der maximalen Konservierungstemperatur erreicht
hat und das eventuelle Verderben des Produktes überprüft
werden muss.
Um einen Reset des Alarms durchzuführen und wieder zur
dauerhaften Anzeige zu gelangen, die Taste H für 3 Sek.
drücken.
WICHTIG
Die Konservierungstemperatur des Produktes ist durch
Werkseinstellung auf 2°C reguliert.
SIGNAL BEI FERTIGSTELLUNG DES PRODUKTES
Während der Vorbereitung des Produktes blinkt die Kontrollleuchte G. Wenn das Produkt fertiggestellt ist, stoppt die Kontollleuchte H zu blinken.
TASTENBLOCKIERUNG
Es ist möglich die Tasten zu blockieren, um zu verhindern,
dass sie versehentlich betätigt werden. Die erfolgte Sperre wird
durch ein Blinken des Displays, durch das Aufleuchten des
Symbols “T” und das Erscheinen von “BLOC” im Display angezeigt. Die erfolgte Tastenblockierung wird durch ein Blinken
des Displays angezeigt.
Alle Tasten des Bedienfelds sind jetzt blockiert.
Um sie wieder freizuschalten, müssen die Tasten E und H
erneut für drei Sek. gedrückt werden. Das Freischalten der
Tasten wird durch ein Blinken des Displays bestätigt.
SCHUTZ VOR ZU FESTER KONSISTENZ
Falls die Konsistenz des Produktes zu fest wird, werden die
Kühlung und der Rührarm für drei Minuten gestoppt, um
Schäden am Dispenser zu vermeiden und das Display zeigt
das Symbol "----". Nach drei Minuten werden Rührarm und
Kühlung wieder aktiviert und die vorherige Einstellung der Konsistenz wird um eine Stufe gesenkt.
Um einen Reset des Alarms durchzuführen und wieder zur
dauerhaften Anzeige zurückzukehren, die Taste H für drei
Sek.drücken.
Konsistenz gebracht wird.
AKTIVIERUNG ZUM BETRIEB
WICHTIG
Um die Zeitschaltuhr für die Entfrostung zu
verwenden, muss diese vorherig für den
Betrieb bei Einstellung des
Regelungsparameters PA09 um Wert ON
aktiviert werden.
Um diesen Vorgang auszuführen, verfahren Sie wie folgt:
- Den Hauptschalter beim Drücken der Taste A aktivieren
und die Maschine in Service-Modalität starten.
- Die Tasten C und D zur Visualisierung der Modalität für die
Regelung der Parameter drücken. PA01 wird auf dem
Display visualisiert.
- Die Taste C mehrmals drücken, bis der Parameter PA01
ausgewählt wird
- Die Taste A drücken, um die Änderung dieses Parameters
zu aktivieren. Die Meldung OFF wird auf dem Display
visualisiert.
- Die Taste C drücken. Die Meldung ON wird auf dem
Display visualisiert.
- Die Taste A wieder drücken, um den Wert zu bestätigen
und die Liste der Parameter wieder anzuzeigen.
Um die Modalität für die Regelung der Parameter zu veranlassen, die Tasten C und D gleichzeitig oder keine Taste für
drei Sekunden drücken.
UHRZEITEINSTELLUNG UND TIMER
Um den Entfrostungstimer einzustellen, muss vor allem die
Maschine im Modus Service gestartet werden. Dazu muss
der Hauptschalter eingeschaltet werden, indem die Taste A
gedrückt gehalten wird. Das eingeschaltete Symbol M auf
dem Display gibt an, dass dieser Modus aktiviert wurde.
Sowohl die Einstellung der Uhrzeit als auch die der
Entfrostungsintervalle und das Ein-/Ausschalten des
Entfrostungstimers kann nur erfolgen, wenn die Maschine
sich im Stand-by befindet.
UHRZEITEINSTELLUNG
Zuerst muss die Uhrzeit eingestellt werden. Hierzu müssen gleichzeitig die Tasten C und D betätigt werden. Im
Anschluss ist die Einstellung der Stunde, der Minuten
und dann des Anzeigemodus (12/24 Stunden) möglich.
Mit den Tasten H und E kann der aktuelle Wert
eingestellt werden, der dann mit der Taste B bestätigt
werden kann.
5. 2. 1 ENTFROSTUNGS-TIMER
Diese Maschine ist mit einem Entfrostungstimer ausgestattet,
der den Betrieb automatisch von EIS- oder GRANITAZUBEREITUNG auf PRODUKTKONSERVIERUNG umschaltet
und umgekehrt. Dies bedeutet, dass während der Entfrostungszeiten Eis oder Granita auf der Konservierungstemperatur bleiben und das Produkt nach diesem Zeitraum
automatisch auf die im Modus ZUBEREITUNG eingegebene
33
Page 34
B-cream HD
DEUTSCH
EINSTELLUNG DES ENTFROSTUNGSINTERVALLS
Nach dem Einstellen der Uhrzeit können die gewünschten Entfrostungsintervalle eingestellt werden. Hierzu
müssen gleichzeitig kurz die Tasten H und E betätigt
werden. Es wird die Uhrzeit 00:00 eingeblendet und die
Anzeigen F oder G geben den eingegebenen Modus für
die angezeigte Uhrzeit an. Mit den Tasten E und H kann
der Betriebsmodus geändert werden, während mit den
Tasten C und D die Uhrzeit in 15-Minuten-Intervallen
vor- oder zurückgestellt werden kann. So ist es möglich,
den Betriebsmodus der Maschine rund um die Uhr
einzugeben. Nach dieser Einstellung kann mit der Taste
A bestätigt und der Einstellmodus verlassen werden.
EIN- UND AUSSCHALTEN DES ENTFROSTUNGS TIMERS
Der Entfrostungstimer kann durch kurzes Betätigen der
Taste H ein- und ausgeschaltet werden. Das Aufleuchten
des Symbols V auf dem Display gibt das Einschalten des
Entfrostungstimers an. Beim Starten der Maschine mit eingeschaltetem Timer kann der Betriebsmodus nicht manuell
ausgewählt werden, weil dieser automatisch gemäß der
zuvor festgelegten Uhrzeit gewählt wird.
Alle Einstellungen, sowohl der Uhrzeit als auch der
Entfrostungsintervalle und des Ein- /Ausschaltens des
Timers, werden gespeichert und bleiben auch nach dem
Ausschalten und dem anschließenden Wiedereinschalten
der Maschine aktiviert, auch wenn diese im Normalbetrieb
gestartet wird.
5. 3 NÜTZLICHE HINWEISE WÄHREND DES
GEBRAUCHS
unter der hinteren Verkleidung sauber ist.
ACHTUNG
Der Zugang zum Servicebereich ist auf Personen
beschränkt, die Kenntnisse in Bezug auf Sicherheit und
Hygiene besitzen und praktische Erfahrung mit dem
Gerät haben.
8 Das Produkt ist nur für den Gebrauch mit Süßwaren
bestimmt.
5. 4 REINIGUNG
1 Die Reinigungs- und Waschvorgänge garantieren den
perfekten Betrieb des Dispensers und die Reinheit des
Produktes. Die folgenden Vorgehensweisen verstehen sich als
allgemeine Anleitungen, die je nach den geltenden HygieneRegeln variieren können.
2 Bevor der Dispenser zum Waschen zerlegt wird, muss das
Produkt vollständig geleert werden. Dazu wie folgt vorgehen:
- Auf dem Bedienfeld den Betriebsmodus REINIGUNG
wählen;
- Falls erforderlich warten, bis sich das Produkt verflüssigt;
- Einen Eimer unter jeden Zapfhahn stellen und die
Behälter entleeren;
- Die Behälter mit Wasser füllen und den Dispenser für
einige Minuten im Betriebsmodus REINIGUNG laufen
lassen. Die Behälter entleeren;
- Die Taste A drücken, um den Dispenser abzuschalten;
- Den Hauptschalter ausschalten.
5. 4. 1 DEMONTAGE
1 Die Kühlzeit des Produktes hängt von verschiedenen
Faktoren ab, wie z.B. die Raumtemperatur, die
Ausgangstemperatur des Produktes, der Zucker- (Brix-Grad),
Fettgehalt und die gewünschte Konsistenz.
2 Wenn die Behälter mit bereits vorgekühlten Produkten
gefüllt werden, verkürzt sich die Verarbeitungszeit erheblich.
3 Um die Zeit noch weiter zu verkürzen und so die Autonomie
des Dispensers zu verbessern, den Inhalt der Wannen
nachfüllen, wenn das Produkt auf halbe Höhe der Verdunster
abgesunken ist.
4 Damit die Haltbarkeit des Produktes gewährleistet wird,
muss der Dispenser auch nachts in Betrieb sein, wenigstens im
Betriebsmodus PRODUKTKONSERVIERUNG.
5 Der nächtliche Betriebsmodus
PRODUKTKONSERVIERUNG verhindert auch die Eisbildung
am Äußeren der Behälter (durch Gefrieren des durch
Luftfeuchtigkeit entstandenen Kondenswassers).
6 Den Dispenser nie ausschalten, wenn sich ein Produkt in
den Behältern befindet. Das Produkt könnte bei ungenügender
Kühlung leicht verderben. Außerdem könnten sich Eisblöcke
bilden, wenn das Produkt nicht gerührt wird. Wenn der
Dispenser unter diesen Bedingungen eingeschaltet wird (ohne
abzuwarten, dass das Eis schmilzt), könnte er beschädigt
werden.
7 Alle Dispenser dieser Art geben Wärme ab. Falls die
Wärmeabgabe jedoch ungewöhnlich hoch scheint,
kontrollieren dass sich keine Wärmequellen in der Nähe des
Dispensers und insbesondere in der Nähe der Luftschlitze
befinden. Zudem sicherstellen, dass die Luftzirkulation nicht
durch die Nähe zur Wand, zu Kartons oder Ähnlichem
beeinträchtigt wird. Mindestens 15 cm Platz rund um den
Dispenser frei lassen. Danach sicherstellen, dass der Filter
ACHTUNG
Vor dem Abmontieren jeglichen Teils, immer die Stromversorgung durch Abziehen des Steckers unterbrechen.
1 Zum Entfernen des Deckels des Behälters, die obere Taste
drücken und den Deckel nach vorne gleiten lassen.
Falls sich ein Sicherheitsverschluss am Deckel befindet, den
Schlüssel gegen den Uhrzeigersinn drehen, um die Taste
34
Page 35
freizugeben, die zum Öffnen benutzt wird (Bild 2).
Bild 2
2 Zum Ausbau des Behälters den entsprechenden Hebel
nach oben drücken (Bild 3) und dann den Behälter
herausziehen (Bild 4).
3 Den Rührarm aus dem Verdampfer ziehen und dann den
Sechskantanschluss entfernen (Bild 5).
Bild 3
Bild 5
4 Die Dichtung entfernen (Bild 6).
Bild 4
Bild 6
5 Den Zapfhahn entfernen, dabei die angegebene
35
Page 36
B-cream HD
DEUTSCH
Reihenfolge beachten (Bild 7).
Bild 7
6 Den Tropfenfänger entfernen und ausleeren.
7 Den Durchflussbegrenzer des Behälters entfernen (Bild 8).
verwenden.
WICHTIG
Um Schäden am Dispenser zu vermeiden, nur Reinigungsmittel verwenden, die für Kunststoffe geeignet sind.
2 Mit einer geeigneten Bürste alle Teile, die mit dem Produkt
in Kontakt kommen, mit der Seifenlauge reinigen.
ACHTUNG
Beim Waschen des Dispensers darauf achten, dass die
Elektrobestandteile nicht mit dem Wasser in Kontakt
kommen, da sonst Stromschläge verursacht werden
können oder der Dispenser geschädigt werden könnte.
3 Die zylinderförmigen Verdampfer mit einer weichen Bürste
abwaschen.
4 Alle gewaschenen Teile mit klarem Wasser nachspülen.
5. 4. 3 DESINFEKTION DES DEMONTIERTEN
DISPENSERS
Bild 8
5. 4. 2 WASCHEN
WICHTIG
Die Teile des Geräts dürfen nicht in der Geschirrspülmaschine gereinigt werden.
Die Desinfektion muss unmittelbar bevor der
Inbetriebnahme des Dispensers durchgeführt werden, um
zu verhindern, dass das Gerät nach der Desinfektion
längere Zeit unbenutzt herumsteht.
1 Vor dem Beginn der Desinfektionsarbeiten die Hände mit
einer antibakteriellen Seife waschen.
2 Eine Wanne mit zirka 8 Litern warmen Wasser (45-60°C)
und einem im Aufstellungsland zugelassenem
Desinfektionsmittel, das auch den Herstellerangaben
entspricht, vorbereiten. Falls kein geeignetes Produkt zur Hand
sein sollte, eine Lösung aus Wasser und Chlorbleichlauge
(Bleichmittel) in der Proportion von 1 Löffel auf 2 Litern Wasser
verwenden.
3 Alle zu desinfizierenden Teile für die vom Hersteller
angegebene Zeit in die Lösung eintauchen.
4 Die Teile anschließend auf einer sauberen Unterlage an der
Luft trocknen lassen.
5 Die äußeren Teile des Dispensers mit einem weichen Tuch
abtrocknen.
5. 4. 4 MONTAGE
1 Den Tropfenfänger wieder in seinem Sitz einsetzen.
2 Den Kolben des Zapfhahns, den Sechskantanschluss und
den Rührarm an den in (Bild 9) gezeigten Punkten schmieren,
dabei ausschließlich das dem Gerät mitgelieferte Schmierfett
oder andere Fette verwenden, die den Vorschriften der
Nahrungsmittelindustrie entsprechen.
Vor jeder Reinigungsarbeit den Dispenser immer vom
Stromnetz nehmen und den Stecker abziehen.
1 Eine Wanne mit zirka 4 Litern warmes Wasser (45-60°C)
und einem geeigneten Reinigungsmittel vorbereiten und dabei
darauf achten, dass die vom Hersteller empfohlene Dosierung
eingehalten wird, denn eine zu hohe
Reinigungsmittelkonzentration könnte Schäden verursachen
und eine zu niedrige Konzentration die Säuberung
beeinträchtigen. Keine Reinigungsmittel mit Schleifstoffen
ACHTUNG
Bild 9
3 Den Zapfhahn gegenteilig zum Ausbau in (Bild 8) wieder
am Behälter montieren.
4 Die Dichtung des Behälters wieder in ihren Sitz einsetzen.
36
Page 37
BITTE BEACHTEN: der größere Durchmesser muss sich
dabei an der hinteren Wand befinden (Bild 10).
er am Tropfenfänger aufliegt (Bild 12).
Bild 10
5 Den Sechskantanschluss und dann den Rührarm wieder
einbauen (Bild 11).
Bild 11
6 Den Behälter wieder einbauen und gegen die Rückwand
drücken, dabei sicherstellen, dass er vollständig mit der
Dichtung abschließt. Den Blockierhebel wieder absenken, bis
Bild 12
7 Mit einem frischen Getränk ausspülen, so dass alle
möglichen Reste des Desinfektionsmittels vom Boden des
Behälters entfernt werden. Das Innere der Behälter mit einem
Papiertuch abtrocknen.
5. 5 DESINFEKTION DES MONTIERTEN
DISPENSERS
Die Desinfektion des montierten Geräts vor der
Inbetriebnahme kann, falls erforderlich, als weitere
Vorsichtsmaßnahme zusätzlich zur Desinfektion des
zerlegten Geräts wie zuvor beschrieben durchgeführt
werden, aber nie statt dieser.
1 Eine Wanne mit Wasser und einem im Aufstellungsland
zugelassenem Desinfektionsmittel, das auch den
Herstellerangaben entspricht, vorbereiten. Falls kein
geeignetes Produkt zur Hand sein sollte, eine Lösung aus
Wasser und Chlorbleichlauge (Bleichmittel) in der Proportion
von 1 Löffel auf 2 Litern Wasser verwenden.
2 Die Lösung in die Behälter füllen.
3 Mit einer geeigneten Bürste die Lösung auf die Teile der
Innenwände, die nicht von der Lösung bedeckt sind und auf
den unteren Teil des Deckels verteilen.
4 Den Deckel einsetzen und den Dispenser für zirka 2
Minuten laufen lassen, so dass die Lösung in Bewegung ist.
5 Die Lösung durch die Zapfhähne ablassen und
37
Page 38
B-cream HD
DEUTSCH
anschließend entfernen.
6 Mit einem frischen Getränk nachspülen, so dass alle
möglichen Reste des Desinfektionsmittels vom Boden des
Behälters entfernt werden.
7 Ein weiteres Nachspülen ist nicht erforderlich.
6 INSTANDHALTUNG
1 Täglich: Den Dispenser kontrollieren und sicherstellen,
dass keine Lecks an den Dichtungen bestehen. Falls Lecks
entstehen sollten, zuerst kontrollieren, ob alle Teile des
Dispensers korrekt eingebaut sind, dann überprüfen, ob die
Dichtungen geschmiert werden müssen und zuletzt, ob diese
fehlerhaft oder abgenutzt sind. In diesem Fall mit
Originalersatzteilen vom Hersteller austauschen.
ACHTUNG
Vor jeder Reinigungsarbeit den Dispenser immer vom
Stromnetz nehmen und den Stecker abziehen.
2 Monatlich: Sicherstellen, dass die Dichtung des
Sechskantanschlusses nicht abgenutzt ist. Falls dies der Fall
sein sollte, mit Originalersatzteilen vom Hersteller
austauschen (Bild 13).
ausgesteckt und der Kundendienst verständigt werden.
5 Bei einem Ausfall den Stecker der Maschine ausstecken,
da ein unvorhergesehener Start möglich ist.
6 Nach jeglichen Reparaturen müssen alle Teile wie
Schrauben und Abdeckungen wieder in ihrer ursprünglichen
Position angebracht werden.
6. 1 WARTUNG (MUSS VOM AUTORISIERTEN
KUNDENDIENSTDURCHGEFÜHRT
WERDEN)
WICHTIG
Um Schäden am Dispenser zu vermeiden, dürfen die Plastikteile nur mit Schmierfetten des Herstellers oder mit
anderen Fetten geschmiert werden, die für Kunststoffe
geeignet sind.
Bild 13
3 Monatlich: Den Staub am Filter des Kondensators am
hinteren Teil der Maschine entfernen (Bild 14).
JÄHRLICH
1 Alle Verkleidungen abnehmen und das Innere der
Maschine einschließlich der Innenwände der Verkleidung
reinigen.
Nie die Antikondensbeschichtung entfernen, die sich rund um
das Austrittsrohr des Verdunsters befindet (am Kupferrohr
rechts neben dem Getriebemotor). Wenn die Beschichtung fehlen sollte, mit Originalersatzteilen vom Hersteller austauschen.
2 Eventuelle Spuren der Beschichtung, die ins Innere des
Verdampfers gelangt sind, durch Herausnehmen des
entsprechenden Schiebers wie angezeigt entfernen (Bild 15).
Auf die Lamellen des Kondensators achten, um sich
nicht an den scharfen Kanten zu verletzen.
4 Im Fall von Geräuschentwicklung muss der Kühler
Bild 14
ACHTUNG
Bild 15
38
Page 39
1 CARACTERISTICAS TECNICAS
B-cream 2
B-cream 1
Contenedores transparentes desmontables n 1 2 3
Capacidad de cada contenedor, aproximada l 6 6 6
Dimensiones:
ancho cm 20 40 60
largo cm 48 48 48
alto cm 62 62 62
Peso neto, aproximado kg 25 45 61
Peso bruto, aproximado kg 27 48 64
Motocompresor hermético
Condensador a ventilación forzada
Guardamotor
Nivel de ruido inferior a 70dB (A)
IMPORTANTE
Características eléctricas: leer los datos que aparecen
en la placa de cada distribuidor que se encuentra situada
en la parte inferior del panel frontal, detrás del cajón
recogedor de gotas de la derecha. Los números de serie
de los aparatos (precedidos del símbolo #) aparecen
debajo el bastidor. Los datos que aparecen en la placa
de características son los que se tienen que tomar siempre como punto de referencia.
el transporte. En caso positivo, será necesario efectuar
inmediatamente la reclamación a la compañía de transportes.
3 Apoyar el distribuidor sobre un mostrador capaz de
sostener su peso, incluso con el máximo de la carga, teniendo
presente lo que se ha dicho en el aviso IMPORTANTE del
punto 1 precedente.
4 Dejar un espacio libre de por lo menos 15 cm alrededor de
B-cream 3
todo el distribuidor para no obstaculizar el flujo de aire de
enfriamiento.
5 Controlar la estabilidad del aparato regulando
eventualmente los pies en altura. Si con el distribuidor se
suministra una serie de pies altos (100 mm aproximadamente)
se tendrá que sustituir la serie original con la suministrada.
6 Antes de conectar eléctricamente el distribuidor, controlar
que la tensión de red sea la correcta, es decir, la que se indica
en la placa de características. Conectar el distribuidor a una
red monofásica, utilizando un enchufe equipado con conexión
a tierra, según las normas vigentes. Si la desconexión del
aparato de la red eléctrica se realiza mediante un interruptor
omnipolar, este debe garantizar una distancia de apertura de
los contactos que permita la desconexión completa, en las
condiciones previstas para la categoría de sobretensión III. No
utilizar cables alargadores para conectar eléctricamente el
aparato.
ATTENCION
Asegurarse de que el aparato se encuentre correctamente conectado a tierra; en caso contrario se podrían
producir descargas eléctricas en las personas o deterioros en el distribuidor.
7 El distribuidor no sale de fábrica prelavado y desinfectado.
Antes del uso tiene que desmontarse, lavarse y desinfectarse
siguiendo las instrucciones previstas que se encuentran
presentes en el capítulo 5.3 LIMPIEZA.
Queda reservado el derecho de modificación del presente
manual sin aviso previo.
2 INTRODUCCION
Es necesario leer atentamente este manual de instrucciones
con el objetivo de conocer todas las características del
distribuidor.
Como todos los productos mecánicos, también este distribuidor
necesita limpieza y cuidados. Su buen funcionamiento se
podría ver comprometido, además, por eventuales errores
efectuados por el operador durante las fases de desmontaje y
limpieza. Esta es la razón por la que es importante que el
usuario del distribuidor conozca, sin posibilidad de cometer
errores, los procedimientos de desmontaje, lavado,
desinfección y reensamblado, puesto que se trata de
operaciones diarias.
3 INSTALACIÓN
1 Extraer el distribuidor del embalaje que se aconseja
conservar para futuras necesidades.
IMPORTANTE
Durante las operaciones de transporte o elevación, no se
puede sujetar nunca el distribuidor por los recipientes
transparentes o los cilindros evaporadores. El fabricante
no responde de los desperfectos provocados por este
tipo de maniobras erróneas.
2 Controlar si el distribuidor ha sufrido desperfectos durante
IMPORTANTE
Colocar el aparato de forma que la clavija del cable de
alimentación se encuentre fácilmente accesible.
4 PARA UN FUNCIONAMIENTO SEGURO Y
CORRECTO
IMPORTANTE
Este aparato no está preparado para que lo utilicen niños
o personas con capacidades mentales o sensoriales
reducidas, o que no dispongan de experiencia o suficiente conocimiento, a menos que se organice una
supervisión o instrucción sobre el uso del aparato por
parte de una persona responsable de su seguridad.
Los niños tienen que controlarse para evitar que jueguen
con el aparato.
1 No utilizar el distribuidor antes de haber leído el presente
manual de instrucciones.
2 No utilizar el distribuidor si no está correctamente
conectado a tierra.
3 No utilizar cordones conectores para enchufar el
distribuidor al suministro de corriente.
4 No poner en funcionamiento el distribuidor si los paneles no
se encuentran en su lugar y fijados con los tornillos.
5 No impedir el flujo de aire de refrigeración, dejar un espacio
libre de por lo menos 15 cm alrededor del distribuidor.
6 No introducir los dedos u objetos en las ranuras de los
paneles y en la apertura del grifo.
39
Page 40
B-cream HD
ESPAÑOL
7 No desmontar el contenedor, no quitar los mezcladores o
paneles para limpieza o manutención sin cerciorarse que el
distribuidor esté desenchufado del suministro de corriente.
8 Para el correcto funcionamiento, coma la temperatura
ambiente debe estar comprendida ientre 5°C y 32°C.
9 Aparato no apto en instalaciones donde haya cercano
fuentes de agua .
10 Para la limpieza no utilizar chorros de agua.
11 El aparato tiene que ser colocado en posición vertical.
12 No instale la máquina en la cocina.
13 No conserve sustancias explosivas en el aparato (por
ejemplo, aerosoles con propelentes inflamables).
14 Este aparato está diseñado para ser utilizado en
aplicaciones domésticas y similares.
15 El aparato es adecuado para ser utilizado al aire libre.
16 No apriete el cable de alimentación.
17 Está prohibido introducir aerosoles de crema en la cuba.
Utilice el aparato exclusivamente para el enfriamiento de los
líquidos mencionados.
18 No almacene líquidos ni sustancias peligrosas o tóxicas en
el aparato.
19 El cárter siempre debe estar cerrado.
ATTENCION
El uso de la máquina esta reservado solamente a operadores especializados con conocimiento y experiencia
practica del aparato, especialmente cuando se trata di
seguridad e higiene.
instrucciones del fabricante.
4 Si se utilizan productos naturales para la preparación de
granizados (por ejemplo zumo de limón, naranja o café), diluir
150-200 gramos de azúcar por cada litro de producto.
5 Si se utilizan bases liofilizadas para diluir con leche o agua,
preparar el producto en un recipiente a parte y añadirlo a los
recipientes de la máquina sólo después de haberse asegurado
que es homogéneo y que el polvo se ha diluido correctamente.
IMPORTANTE
En cualquier caso, tras la obtención de la mezcla, su
grado Brix (contenido en porcentaje de azúcar) tiene que
ser superior a 13.
No utilizar nunca la máquina sólo con agua.
IMPORTANTE
Utilizar el distribuidor sólo con productos alimentarios.
6 Accionar los comandos (véase capítulo 5.1 DESCRIPCIÓN
DE LOS COMANDOS).
7 El distribuidor tiene que funcionar de forma ininterrumpida:
el sistema de enfriamiento de cada recipiente se detendrá de
forma automática cuando el producto estará listo para la
distribución manteniendo la densidad configurada. Los
dispositivos de mezclado continuarán funcionando.
5. 1 DESCRIPCION DE LOS MANDOS
5 INSTRUCCIONES DE EMPLEO
ATTENCION
Si el cable de alimentación está deteriorado, tendrá que
sustituirlo el fabricante, su servicio de asistencia técnica
o una persona que disponga de una preparación similar,
con el objetivo de prevenir cualquier riesgo.
Para abrir la tapa del recipiente, pulsar la tecla superior y deslizar la tapa hacia la parte anterior del recipiente.
Si la máquina dispone de cerradura para el cierre de seguridad
de la tapa, girar la llave en el sentido contrario al de las agujas
del reloj y desbloquear la tecla de apertura (ver figura 2).
IMPORTANTE
Cuando la tapa no está instalada, tanto el mezclador
como el enfriamiento no funcionan y en el display se
visualiza el mensaje “COV”.
1 Lavar y desinfectar el distribuidor antes de utilizarlo
siguiendo las instrucciones previstas que se encuentran
presentes en el capítulo 5.3 LAVADO.
2 Llenar los recipientes con el producto deseado, teniendo en
cuenta que durante la elaboración aumenta de volumen. Es
por esta razón que los recipientes no se tienen que llenar hasta
el máximo de su capacidad. Para la preparación de granizados
es necesario considerar un aumento de volumen equivalente a
aproximadamente el 10%. Para la preparación de helados es
necesario considerar un aumento de volumen equivalente a
aproximadamente el 30%.
3 Si se utilizan bases líquidas o en polvo, especialmente
preparadas para helados o granizados, seguir atentamente las
El distribuidor dispone de un interruptor general, de un teclado
y de un display para la visualización de la temperatura del
producto. Mediante el teclado es posible seleccionar la
modalidad de funcionamiento del distribuidor. Se encuentran
disponibles las siguientes modalidades de funcionamiento:
PRODUCCIÓN HELADO O GRANIZADO: en esta modalidad
el distribuidor prepara helado o granizado según el producto
presente en el recipiente.
CONSERVACIÓN PRODUCTO: en esta modalidad el
distribuidor mantiene el producto líquido a una temperatura
adecuada para su conservación. Esta función resulta útil
durante las horas nocturnas para mantener inalterada la calidad
del producto y reducir el consumo de energía eléctrica.
LAVADO: en esta modalidad el mezclador gira rápidamente y
el enfriamiento no está activado. Esta función resulta útil
durante el lavado y la desinfección de la máquina para evitar
que la solución desinfectante se enfríe.
INTERRUPTOR GENERAL
El interruptor general se encuentra colocado debajo del
distribuidor, en el lado izquierdo. Su función es la siguiente:
Posición 0 : el distribuidor está apagado.
Posición I : el distribuidor está activado para el funciona-
miento pero se encuentra en modalidad
stand-by. Sólo el piloto B está encendido.
TECLADO COMANDOS.
figura 1
40
Page 41
Las funciones de las teclas presentes en el teclado son las
siguientes:
Tecla A Si se pulsa durante 2 segundos permite pasar de la
modalidad stand-by a la modalidad de funcionamiento y viceversa. En modalidad de funcionamiento el mezclador gira y el enfriamiento está activado.
Si se pulsa brevemente cuando la máquina está
funcionando permite encender y apagar las luces
del distribuidor, si dispone de ellas.
Tecla B LED de funcionamiento
Tecla C Si se pulsa en modalidad PRODUCCIÓN HELADO
O GRANIZADO aumenta la densidad del producto.
Tecla D Si se pulsa en modalidad PRODUCCIÓN HELADO
O GRANIZADO reduce la densidad del producto.
Tecla E Si se pulsa activa la función CONSERVACIÓN.
Esta modalidad de funcionamiento se confirma me-
diante el encendido del piloto F, intermitente o fijo.
Tecla H Si se pulsa, activa la función PRODUCCIÓN HELA-
DO O GRANIZADO. Esta modalidad de funciona-
miento se confirma mediante el encendido del
piloto G, intermitente o fijo.
Sensor I Sensor de presencia de vaso: detecta cuando se
coloca un vaso o un cucurucho en proximidad del
dispensador, y permite aumentar la velocidad de la
mezcladora para mejorar la distribución del produc-
to.
En el display también están presentes los siguientes
símbolos:
V Cuando este símbolo está encendido, el temporizador
está en funcionamiento.
PARA EL FUNCIONAMIENTO DEL DISTRIBUIDOR
Colocar el interruptor general en posición I. Se encenderá el
piloto rojo.
Mantener pulsada la tecla A hasta que el distribuidor se ponga
en marcha.
Seleccionar mediante las teclas E o H la modalidad de
funcionamiento deseada:
Tecla E Si se desea conservar sólo el producto.
Tecla H Si se desea preparar HELADO O GRANIZADO.
En máquinas con varios recipientes, pulsando la tecla
correspondiente a la modalidad de funcionamiento activa, es
posible apagar tanto el mezclado como la refrigeración del
recipiente correspondiente. Pulsando una de las dos teclas (E)
o (H) es posible reactivar la función correspondiente.
5. 2 FUNCIONES ADICIONALES
REGULACIÓN DE LA DENSIDAD
Durante el funcionamiento en modo PREPARACIÓN HELADO
O GRANIZADO, pulsando los botones C y D, es posible regular
la densidad del producto entre un valor mínimo de 1 y un valor
máximo de 10. En el intervalo comprendido entre 1 y 5, es
posible regular la densidad con incrementos de 0,5; en el
intervalo comprendido entre 5 y 10, es posible regular la
densidad con incrementos de 1. La regulación de fábrica es 8,
idónea para la preparación de helado. Para la preparación de
los diferentes productos, remítase a los siguientes valores:
J Cuando este símbolo está encendido, el compresor está
en funcionamiento.
K Cuando este símbolo está encendido, la electroválvula de
enfriamiento está abierta.
L Cuando este símbolo está encendido, junto con el símbolo
M, la máquina está en modo SuperService.
M Cuando este símbolo está encendido, la máquina está en
modo Service.
N Cuando este símbolo está encendido y en el display se vi-
sualiza “COU”, la tapa no está colocada y la máquina no
puede funcionar.
O Cuando este símbolo está encendido, se ha verificado una
alarma de temperatura durante el funcionamiento.
P Temperatura del producto.
Q Indicación de la densidad regulada.
R Escala de temperatura regulada (°C o °F).
S Cuando este símbolo está encendido, se ha detectado la
presencia de un vaso o un cucurucho en proximidad del di-
spensador.
T Cuando este símbolo está encendido, el teclado está blo-
queado.
U Cuando este símbolo está encendido, hay una alarma acti-
va.
Granizado: regule la densidad entre 1 y 3.
Sorbete: regule la densidad entre 2 y 4.
A base de agua helado: regular la densidad entre 6 y 8.
A base de crema de leche helada: regular la densidad de entre
8 y 10.
MODALIDAD LAVADO
Cuando el distribuidor se encuentra en modalidad
CONSERVACIÓN, manteniendo pulsada durante tres
segundos la tecla E se activa la modalidad LAVADO, durante la
cual el display visualiza “ --.-- “. En esta modalidad el mezclador
gira pero el enfriamiento no está activado.
Utilizar esta función durante el lavado y la desinfección de la
máquina para evitar que la solución desinfectante se enfríe.
Pulsando una tecla cualquiera el distribuidor sale de la
modalidad LAVADO y vuelve a la modalidad de funcionamiento
CONSERVACIÓN.
ALARMA TEMPERATURA
La visualización de la temperatura en el display normalmente es
fija. La visualización del símbolo “O” intermitente, indica que el
producto ha permanecido durante un cierto tiempo por encima
de la temperatura máxima de conservación y que, por lo tanto,
es oportuno verificar su eventual deterioro.
Para poner a cero la alarma y volver a la visualización fija es
necesario mantener pulsada durante tres segundos la tecla H.
IMPORTANTE
La temperatura de conservación del producto se regula
en la fábrica a 2°C.
AVISO DE PRODUCTO LISTO
Durante la fase de preparación del producto el piloto G
parpadea. Cuando el producto está listo el piloto H deja de
parpadear.
41
Page 42
B-cream HD
ESPAÑOL
BLOQUEO TECLADO
Es posible bloquear el teclado con el objetivo de impedir el
acceso a los comandos del distribuidor. Para ello es necesario
mantener pulsadas durante dos segundos de forma
contemporánea las teclas E y H. El bloqueo es indicado por el
parpadeo del display, por el encendido del símbolo “T” y por la
visualización en el display de la indicación “BLOC”.
De esta forma todos los comandos se encuentran bloqueados.
Para desbloquear el teclado es necesario mantener pulsadas
de nuevo las teclas H y E durante tres segundos. El desbloqueo
se señala mediante un parpadeo del display.
PROTECCIÓN CONTRA DENSIDAD EXCESIVA
Si la densidad del producto es excesiva, para evitar
desperfectos en el distribuidor, tanto en el evaporador como el
mezclador, se detienen durante tres minutos Y en la pantalla
muestra el símbolo "----". Después de tres minutos, tanto el
mezclado como el evaporador, se ponen de nuevo en marcha y
la configuración precedente de la densidad disminuye un nivel.
Para poner a cero el mensaje de alarma y volver a la
visualización fija es necesario mantener pulsada durante tres
segundos la tecla H.
5. 2. 1 TEMPORIZADOR DE
DESCONGELACIÓN
Esta máquina está dotada de un temporizador de
descongelación, que permite pasar automáticamente del modo
de funcionamiento PREPARACIÓN HELADO o GRANIZADO al
modo CONSERVACIÓN PRODUCTO y viceversa. Esto
significa que, durante la descongelación, el helado o granizado
se lleva a la temperatura de conservación y que, al final de dicha
fase, el producto es llevado automáticamente a la densidad
regulada en el modo PREPARACIÓN.
HABILITACIÓN DEL FUNCIONAMIENTO
IMPORTANTE
Para poder utilizar el temporizador de descongelación, hay que habilitar el funcionamiento
del mismo poniendo el parámetro de programación PA09 en ON.
REGULACIÓN DE LA HORA CORRIENTE Y DEL
TEMPORIZADOR
Para regular el temporizador de descongelación, en primer
lugar, es necesario encender la máquina en modo Service.
Para hacerlo, accione el interruptor general, manteniendo
pulsado el botón A. El símbolo M encendido en el display
indica que ha sido activado este modo de funcionamiento.
La regulación de la hora corriente y de los intervalos de
descongelación, así como la activación y desactivación del
temporizador de descongelación, se pueden realizar solamente cuando la máquina se encuentra en modo Stand-by.
REGULACIÓN DE LA HORA CORRIENTE
En primer lugar, es necesario regular la hora corriente.
Para hacerlo, pulse al mismo tiempo brevemente los botones C y D. De este modo se regulan en secuencia la
hora, los minutos y el modo de visualización (12/24 horas). Regule el valor corriente con los botones H y E y,
por último, confírmelo con el botón B.
REGULACIÓN DE LOS INTERVALOS DE
DESCONGELACIÓN
Una vez regulada la hora corriente, se pueden regular
los intervalos de descongelación deseados. Para hacerlo, pulse al mismo tiempo brevemente los botones H y E.
Se visualiza la hora 00:00 y los pilotos F o G indican el
modo de funcionamiento regulado para la hora visualizada. Con los botones E y H se modifica el modo de funcionamiento, mientras que con los botones C y D se
aumenta y se disminuye la hora, con intervalos de 15 minutos. De esta forma se puede regular el modo de funcionamiento de la máquina en las 24 horas. Una vez
terminada esta regulación, pulse el botón A para confirmar los datos y salir del modo de configuración.
ACTIVACIÓN Y DESACTIVACIÓN DEL TEMPORIZADOR
DE DESCONGELACIÓN
El temporizador de descongelación se puede activar o
desactivar mediante la colocación de la máquina en el modo
Stand-by y pulsando el botón durante 5 segundos H. El
encendido del símbolo V en el display indica la activación del
temporizador de descongelación. Si se enciende la máquina
con el temporizador activo, no es posible seleccionar
manualmente el modo de funcionamiento, ya que este se
selecciona automáticamente con el horario preestablecido.
Todas las regulaciones de la hora corriente y de los intervalos de descongelación, así como la activación y desactivación del temporizador, son memorizadas y permanecen
activas también después del apagado y posterior reencendido de la máquina, incluso cuando esta se enciende en
modo de funcionamiento normal.
Para efectuar esta operación, hacer lo siguiente:
- Arrancar la máquina en el modo Service activando el
interruptor general manteniendo pulsada la tecla A.
- Pulsar las teclas C y D contemporáneamente para activar
el Modo Programación Parámetros. En la pantalla
aparecerá PA01.
- Pulsar la tecla C varias veces, hasta seleccionar el
parámetro PA09.
- Pulsar la tecla A para activar el cambio de este parámetro;
en la pantalla aparecerá el mensaje OFF.
- Pulsar la tecla C, en la pantalla aparecerá el mensaje ON.
- Pulsar nuevamente la tecla A para confirmar el valor y
volver a la lista de los parámetros.
Para salir de la programación de los parámetros, pulsar las
teclas C y D contemporáneamente o no pulsar ninguna tecla
durante tres segundos.
5. 3 SUGERENCIAS
1 El tiempo necesario para obtener la refrigeración del
producto varía según diversos factores como por ejemplo la
temperatura ambiente, la temperatura inicial del producto, su
contenido de azúcar (grado Brix) y de grasas y la regulación de
la densidad.
2 Acabando de llenar los recipientes con producto ya
preenfriado se aumenta ulteriormente la eficiencia del
distribuidor.
3 Para disminuir ulteriormente los tiempos de
restablecimiento y aumentar por lo tanto la autonomía del
distribuidor, rellenar las cubas cuando el nivel del producto ha
disminuido hasta la mitad del evaporador.
4 Para la buena conservación del producto, el distribuidor
tiene que funcionar también durante la noche, por lo menos en
la posición de CONSERVACIÓN del producto.
5 El funcionamiento nocturno en la posición
CONSERVACIÓN del producto elimina además la posible
42
Page 43
formación de hielo (por condensación de la humedad
atmosférica) en la parte exterior de los recipientes.
6 No apagar nunca el distribuidor cuando se encuentra
presente producto en los recipientes. Si no se enfría, el
producto, puede deteriorarse. Además, si no se mezcla, el
producto puede pegarse y formar bloques de hielo. Haciendo
funcionar de nuevo el mezclador en estas condiciones (sin
esperar que el hielo se haya disuelto), el distribuidor podría
deteriorarse.
7 Cada distribuidor de este tipo tiene que emitir calor. Pero si
esta emisión pareciera excesiva, controlar que ninguna fuente
de calor se encuentre en los alrededores del distribuidor y,
especialmente, cerca de los paneles con rejillas. Asegurarse
también de que el flujo de aire no se vea obstaculizado por la
cercanía de paredes, cajas u otro. Dejar un espacio libre de por
lo menos 15 cm alrededor del distribuidor. Comprobar por
último que el filtro situado detrás del panel posterior esté
limpio.
ATTENCION
El acceso a la zona de servicio está limitado a personas
preparadas en materia de seguridad e higiene y que
disponen de conocimientos prácticos sobre el aparato.
8 El aparato solo puede ser utilizado con productos de
repostería.
reloj y desbloquear la tecla de apertura (ver figura 2).
5. 4 LIMPIEZA
1 La limpieza y el lavado son fundamentales para garantizar
la perfecta conservación del gusto del producto y la máxima
eficiencia de su distribuidor. Los procedimientos descritos a
continuación tienen que considerarse de carácter general y
pueden variar por efecto de la reglamentación sanitaria
vigente.
2 Antes del desmontaje para el lavado, el distribuidor tiene
que vaciarse del producto. Efectuar lo siguiente:
- mediante el teclado seleccionar la modalidad de
funcionamiento LIMPIEZA;
- en caso necesario esperar que el producto se vuelva
líquido;
- colocar un recipiente debajo de cada grifo de erogación y
vaciar los recipientes;
- llenar los recipientes con agua y dejar funcionar el
distribuidor en modalidad LIMPIEZA durante algunos
minutos. Luego vaciar los recipientes;
- mantener pulsada la tecla A para apagar el distribuidor;
- apagar el interruptor general.
5. 4. 1 DESMONTAJE
figura 2
2 Para desmontar el recipiente es necesario empujar hacia
arriba la palanca correspondiente A (ver figura 3) y luego sacar
ATTENCION
Antes de iniciar el desmontaje de cualquier componente
desconectar siempre eléctricamente el aparato sacando
la clavija del enchufe.
1 Para quitar la tapa del recipiente, pulsar la tecla superior B
y deslizar la tapa C hacia la parte anterior del recipiente. Si la
máquina dispone de cerradura para el cierre de seguridad de la
tapa A, girar la llave en el sentido contrario al de las agujas del
43
Page 44
B-cream HD
ESPAÑOL
el recipiente hacia delante B (ver figura 4).
figura 3
Luego retirar el empalme hexagonal B (ver figura 5).
figura 5
4 Sacar la guarnición del correspondiente alojamiento (ver
figura 6).
3 Quitar el mezclador A sacándolo del cilindro evaporador.
figura 4
figura 6
5 Desmontar el grifo de erogación siguiendo la secuencia
indicada (ver figura 7).
figura 7
44
Page 45
6 Sacar el cajón recogedor de gotas y vaciarlo.
7 Sacar del recipiente el restrictor de flujo (ver figura 8).
figura 8
5. 4. 2 LAVADO
3 Lavar los cilindros evaporadores utilizando un cepillo con
cerdas suaves.
4 Enjuagar todas las partes lavadas con agua corriente.
5. 4. 3 HIGIENIZACION DEL DISTRIBUIDOR
DESMONTADO
La higienización debe efectuarse inmediatamente antes de
poner en función el distribuidor; evitar que este
permanezca inactivo por mucho tiempo despúes de haber
sido higienizado.
1 Antes de iniciar los procedimientos descritos a continuación
es necesario lavarse las manos con un jabón antibacteriano.
2 Preparar en un barreño aproximadamente ocho litros de
solución de agua caliente (45-60°C) y producto desinfectante
aprobado por las autoridades del propio país respetando las
especificaciones del fabricante. Si no se dispone de un
producto desinfectante específico, preparar una solución de
agua e hipoclorito de sodio (lejía) con una proporción de 1
cucharada cada 2 litros de agua.
IMPORTANTE
No lavar ningún componente de la máquina en el lavavajillas.
ATTENCION
Antes de llevar a cabo una intervención de limpieza,
desconectar siempre eléctricamente el distribuidor
sacando la clavija del enchufe o apagando el interruptor
exterior de pared.
1 Preparar en un recipiente aproximadamente cuatro litros de
agua caliente (45-60°C) y detergente específico respetando
con atención las indicaciones del fabricante; una solución
demasiado concentrada puede provocar en efecto
desperfectos en las partes que se tienen que lavar, mientras
una demasiado diluida puede no limpiar de forma suficiente.
No utilizar detergentes abrasivos.
IMPORTANTE
Para prevenir desperfectos al distribuidor utilizar sólo
detergentes compatibles con las partes de plástico.
3 Sumergir en la solución todas las partes que se tienen que
desinfectar durante el tiempo indicado por el fabricante del
producto.
4 Dejar secar las partes desinfectadas sobre una superficie
limpia.
5 Secar las partes externas del distribuidor sin utilizar trapos
abrasivos.
5. 4. 4 REMONTAJE
1 Introducir el cajón recogedor de gotas en su alojamiento.
2 Lubrificar el pistón del grifo de erogación, el empalme
hexagonal y el mezclador en los puntos indicados en la figura 9
utilizando exclusivamente la grasa que se entrega de serie con
la máquina u otra grasa para uso alimentario.
2 Utilizar un cepillo adecuado y lavar cuidadosamente con la
solución detergente todas las partes que están en contacto con
la bebida.
ATTENCION
Durante el lavado del distribuidor no utilizar una cantidad excesiva de agua cerca de los componentes
eléctricos; en caso contrario se podrían producir descargas eléctricas en las personas o deterioros en el distribuidor.
figura 9
3 Montar de nuevo el grifo de erogación en el recipiente con
secuencia inversa respecto a la de la figura 9.
4 Montar de nuevo la guarnición del recipiente en el
alojamiento correspondiente.
NOTA: el ala de mayor diámetro tiene que apoyarse a la pared
45
Page 46
B-cream HD
ESPAÑOL
posterior (ver figura 10).
figura 10
5 Montar de nuevo el empalme hexagonal y luego el
mezclador (ver figura 11).
sobre la plataforma de goteo (ver figura 12).
figura 11
6 Montar de nuevo el recipiente empujándolo hacia la pared
posterior, asegurándose que encaje correctamente sobre la
guarnición. La palanca de bloqueo descenderá hasta apoyarse
figura 12
7 Enjuagar con agua limpia de forma que se elimine cualquier
posible resto de solución desinfectante del fondo de los
recipientes. Secar el interior de los recipientes con una
servilleta de papel del tipo “usar y tirar”.
5. 5 HIGIENIZACION DEL DISTRIBUIDOR
MONTADO
La desinfección del aparato montado, precedente a su
puesta en funcionamiento, se puede llevar a cabo, en caso
necesario, sólo como ulterior precaución además de la
desinfección del aparato desmontado descrita con
anterioridad, pero nunca sustituyéndola.
1 Preparar en un barreño una solución de agua y producto
desinfectante aprobado por las autoridades del propio país
respetando las especificaciones del fabricante. Si no se
dispone de un producto desinfectante específico, preparar una
solución de agua e hipoclorito de sodio (lejía) con una
proporción de 1 cucharada cada 2 litros de agua.
2 Introducir la solución en los recipientes.
3 Utilizando un cepillo adecuado, frotar la solución por todas
las partes por encima del nivel de la solución y en la parte
inferior de la tapa.
4 Colocar la tapa y hacer funcionar el distribuidor, para
permitir que la solución se mueva, durante 2 minutos.
5 Vaciar los recipientes de la solución desinfectante a través
46
Page 47
de los grifos de erogación y luego eliminarla.
6 Enjuagar con agua limpia para eliminar cualquier posible
resto de solución desinfectante del fondo de los recipientes.
7 No efectuar otras operaciones de enjuague.
6 MANUTENCION
6. 1 MANUTENCION (SOLAMENTE POR EL
SERVICIO POSTVENTA)
1 Cada día: controlar el distribuidor y comprobar que no
presente pérdidas de producto por las juntas. Si se notan
pérdidas, controlar primero de todo que los componentes del
distribuidor se encuentren montados correctamente, luego
comprobar que las juntas no necesiten lubrificación y por
último que no sean defectuosas o estén desgastadas, en tal
caso será necesario sustituirlas con piezas de recambio
originales del fabricante.
ATTENCION
Antes de llevar a cabo una intervención de limpieza
desconectar siempre eléctricamente el distribuidor
sacando la clavija del enchufe.
2 Cada mes: comprobar que la guarnición del empalme
hexagonal no esté desgastada. Si lo estuviera, sustituir el
empalme con una pieza de recambio original del fabricante
(ver figura 13).
figura 13
IMPORTANTE
Para prevenir desperfectos en el distribuidor, las
partes de plástico se tienen que lubrificar sólo con
la grasa suministrada por el fabricante o con otra
grasa compatible con partes de plástico.
CADA AÑO
1 Sacar todos los paneles y limpiar el interior de la máquina,
incluida la base y el interior de los paneles.
No eliminar nunca el material anti condensación situado alrededor del tubo de salida del evaporador (el tubo en cobre colocado
a la derecha del motor reductor). Si dicho material no se encontrara en la máquina o se perdiera, sustituir con piezas de recambio originales del fabricante.
2 Eliminar eventuales restos de producto del interior del
evaporador extrayendo el correspondiente cajón tal como se
indica (ver figura 15).
3 Cada mes: eliminar el polvo acumulado en el filtro del
condensador situado en el lado posterior de la máquina (ver
figura 14).
figura 14
ATTENCION
Prestar atención a las aletas del condensador puesto
que son cortantes.
figura 15
4 En caso de ruidos anómalos, desconecte el enfriador y
consulte al servicio técnico.
5 En caso de falla, desconecte la máquina para evitar su
reencendido imprevisto.
6 Después de cualquier operación de reparación, vuelva a
colocar todos los componentes en su posición original (por
ejemplo, cárteres y tornillos).
47
Page 48
B-cream HD
ITALIANO
ENGLISH
FRANCAIS
DEUTSCH
ESPAÑOL
2465_99 V 2.3 15F03

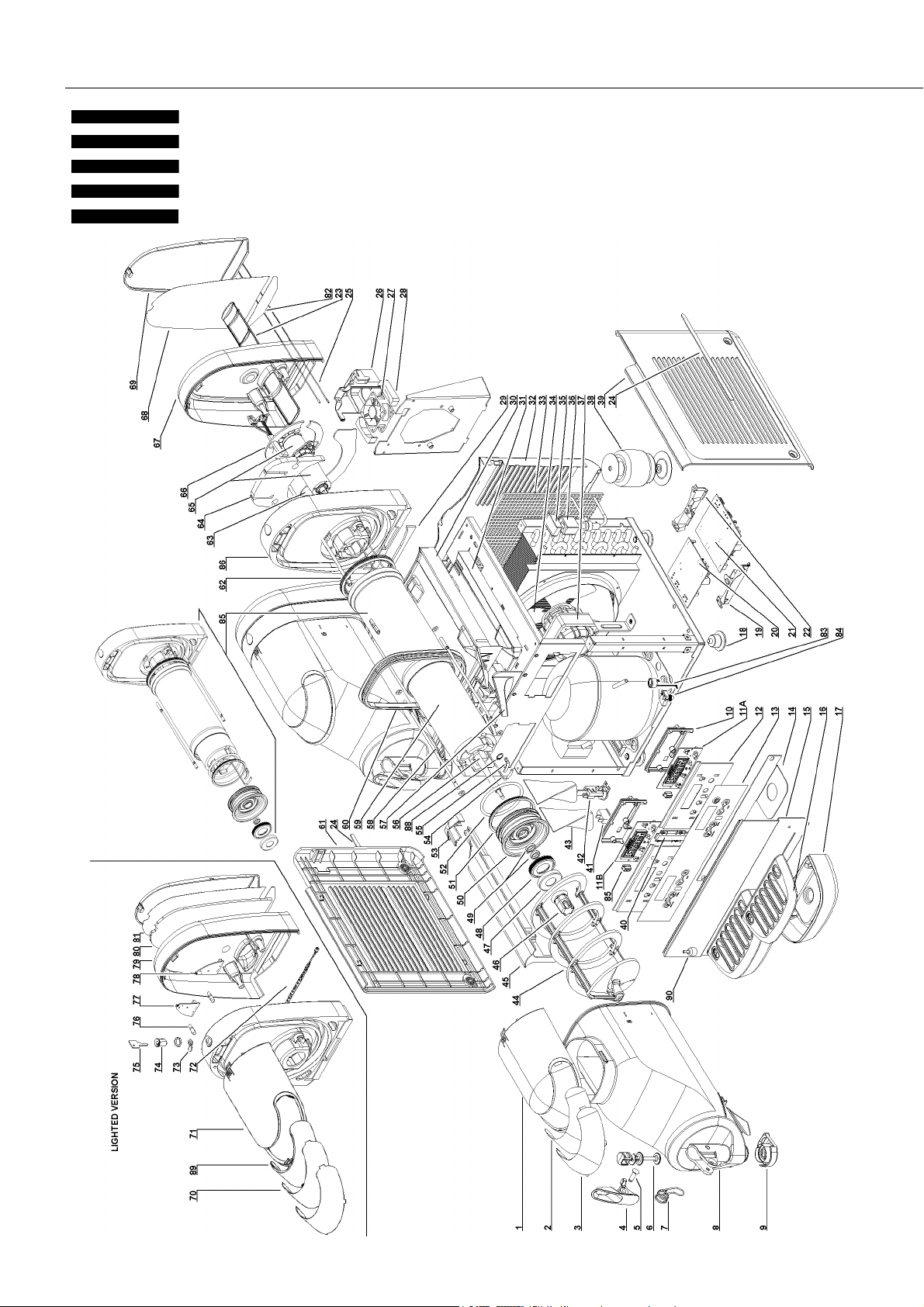

ELENCO RICAMBI
SPARE PARTS LIST
LISTE DES PIECES DE RECHANGE
ERSATZTEILLISTE
DESCRIPCION PIEZAS DE REPUEST
48
Page 49
1 2Q000-00861 Cappello con magnete Top cover with magnet Couvercle avec aimant Abdeckplatte mit Magnet Cubierta con imán
2 2Q000-04161 Fotografia per cappello Picture for top cover Photo pour couvercle Foto für Abdeckplatte Fotografía para cubierta
3 2Q000-04060 Schermo Picture screen Porte-photo Rahmen Armazon
4 2Q000-01560 Leva rubinetto Faucet handle Levier du robinet Hebel des Zapfhahns Palanca grifo
5 2Q000-05300 Perno per leva rubinetto Pin for faucet handle Pivot pour levier du robinet Stift des Zapfhahnhebels Perno para palanca grifo
6 2Q000-01600 Pistone rubinetto Faucet piston Piston du robinet Kolben des Zapfhahns Pistón grifo
7 2Q000-02100 Molla rubinetto Faucet spring Ressort du robinet Feder des Zapfhahns Muelle grifo
8 2Q000-00790 Contenitore Bowl Reservoir Behälter Recipiente
9 2Q000-01000 Restrittore di flusso Restrictor cap Réducteur du robinet Durchflussbegrenzer Restrictor de flujo
10 2Q000-04500 Coperchio supporto scheda
10 2Q000-04501 Coperchio supporto scheda
11a 2Q000-01401 Sc h e da d i spl a y (H D -
11b 2Q000-01402 Scheda display (HD-slave) Display card (HD-slave) Carte d’affichage (HD-slave) Display-Karte (HD-slave) Tarjeta display (HD-slave)
12 2Q000-01300 Supporto scheda display Support display card Support pour carte d’affichageHalterung der Display-Karte Soporte tarjeta display
12 2Q000-01301 Supporto scheda display
13 Adesivo tastiera Keyboard stickers Adhésif clavier Aufkleber der Tastatur Adhesivo teclado
13a Adesivo tastiera (HD) Keyboard stickers (HD) Adhésif clavier (HD) Aufkleber der Tastatur (HD) Adhesivo teclado (HD)
14 Staffa supporto cassetto
15 Pannello lato rubinetto Dispensing side panel Panneau côté robinet Frontblech Panel lado grifo
16 2Q000-01160 G r i gli a c as s e t to
17 2Q000-01200 Cassetto raccogligocce Drip tray Tiroir égouttoir Tropfschale Cajón recogedor de gotas
18 22800-10000 Piedino livellatore Leveling foot Pied petit Höhenverstellbares Füßchen Pie nivelador
19 2Q000-03910 Supporto guida SX scheda
20 2Q000-02911 Scheda di potenza slave
21 2Q000-02910 Scheda di potenza master Master power board Carte d’alimentation master Power board master Tarjeta de potencia master
22 2Q000-03900 Supporto guida DX scheda
23 2Q000-02600 Vassoio raccogli impurita
24 3Q000-00960 Kit adesivi Stickers kit Kit adhésifs Ästhetik-Kit Kit estético completo
25 2Q000-03500 Sensore di prossimità reed Reed proximity sensor Capteur de proximité reed Näherungssensor Reed Sensor de proximidad
26 2Q000-01700 C o n vog l i at o r e pe r
27 33600-01000 Moto r e v e nti l a t o r e pe r
28 2Q000-05900 Isol a n te per v e ntilat o r e
29 2Q000-05800 Isolante tra spalla e piano
30 2Q000-00400 Piano raccogli condensa Condensate collection tray Egouttoir supérieur Wanne zum Auffangen des
31 2Q000-06200 Coibentazione inferiore
32 Pannello lato opposto
33 Filtro rigido condensatore condenser filter Filtre du condenseur Kondensatorfilter Filtro del condensador
34 22800-13200 Ventola Fan blade Hélice Lüfterflügel Aspas
35 22800-23799 Co p e r ch i e tt o b o bi n a
36 Bobina per elettrovalvola
37 Motore ventilatore Fan motor Moteur du ventilateur Ventilatormotor Motor ventilador
38 Trasformatore toroidale Toroidal transformer Transformateur toroïdal Toroidal Transformator Transformador toroidal
38a Trasformatore toroidale
39 3Q000-00260 Pannello laterale DX Right side panel Panneau latéral droit Rechte Seitenwand Panel lateral DCHA
display
display (HD)
master)
(HD)
raccogligocce
raccogligocce
di potenza
2,3 vasche
di potenza
evaporatore
sbrinamento vasca
sbrinamento 24 Vdc
sbrinamento
raccogli condensa
piano raccogli condensa
rubinetto
elettrovalvola
gas
(HD)
Support cover for the display
card
Support cover for the display
card (HD)
Display card (HD-master) Carte d’affichage (HD-master) Display-Karte (HD-master) Tarjeta display (HD-master)
Support display card (HD) Support pour carte d’affichage
Bracket for drip tray support Support pour tiroir égouttoir Ha l t eb ü ge l d er
Drip tray cover Couvercle tiroir égouttoir Tropfschalendeckel Rejilla cajón recogedor de
Left guideways support for
power board
Slave power board 2,3 bowls Carte d’alimentation slave 2,3
Right guideways support for
power board
Evaporator impurities collector
tray
Conveyor for bowl defrosting Convoyeur pour dégivrage du
24 Vdc defrosting fan motor Moteur 24 Vdc du ventilateur
Insulator for defrost fan Isolation pour ventilateur de
Insulating between evap.
support and condensate
collector tray
Lower insulation tray for
condensate collection
Opposite faucet side pannel Panneau côté opposé au
Solenoid coil cover Couvercle de la bobine
Coil for solenoid valve Bobine électrovanne Gasmagnetventil-Spule Bobina para electroválvula
Toroidal transformer (HD) Transformateur toroïdal (HD) Toroidal Transformator (HD) Transformador toroidal
Couvercle du support pour
carte d’affichage
Couvercle du support pour
carte d’affichage (HD)
(HD)
Support glissière gauche pour
carte d’alimentation
conteneurs
Support glissière droit pour
carte d’alimentation
Tiroir collecteur d’impuretés de
l’évaporateur
reservoir
de dégivrage
dégivrage
Isolation entre paroi post. et
égouttoir supérieur
Isolation inférieure égouttoir Untere Isolierung der Wanne
robinet
électrovanne
Abdeckung der Halterung der
Display-Karte
Abdeckung der Halterung der
Display-Karte (HD)
Halterung der Display-Karte
(HD)
Tropfenfängerwanne
Linke Halterung der
Leistungsplatine
Power board slave 2,3
container
Rechte Halterung der
Leistungsplatine
Auffangwanne der
Schmutzpartikel des
Trockners
Sammelstelle beim Abtauen
der Wanne
Ventilatormotor der
Auftauvorrichtung 24 Vdc
Isolierung des Ventilators zum
Auftauen
Isolierung zwischen
Rückwand und Wanne
zum Auffangen des
Kondenswassers
Kondenswassers
zum Auffangen
des Kondenswassers
Verkleidung der ZapfhahnRückseite
Deckel der Magnetventilspule T ap il l a bo bi na
Tapa soporte tarjeta display
Tapa soporte tarjeta display
(HD)
Soporte tarjeta display (HD)
Estribo soporte cajón
recogedor de gotas
gotas
Soporte guía IZQ tarjeta de
potencia
Tarjeta de potencia slave
2,3 contenedores
Soporte guía DCHA tarjeta
de potencia
Bandeja recogedora de
impurezas evaporador
Reed
Transportador para
descarche cuba
Motor ventilador para
descarche 24 Vdc
Aislante para ventilador
descarche
Aislante entre panel
posterior y plataforma
recogedora de agua de
condensación
Plataforma recogedora de
agua de condensación
Aislamiento inferior
plataforma recogedora de
agua de condensación
Panel lado opuesto grifo
electroválvula
gas
(HD)
40 2Q000-01310 Giunzione supporto scheda
41 22800-24300 Interruttore a 2 posizioni 2-position switch Interrupteur à 2 positions Wahlschalter mit 2 Positionen Interruptor de 2 posiciones
42 22800-05500 Passabloccacavo Terminal block for cable campBorne avec fixage du câble Kabelklemmblock Pasacable y bloqueador de
43 22800-12701 Pr o t ez i o ne
44 2Q000-02501 Raschiatore esterno Mixer Racloir Äußerer Abstreifer Raspador externo
45 2Q000-08300 Traversa giunzione piani Cross Junction plans Plans Cross Junction Cross Junction Pläne Cruz planes Junction
46 2Q000-01900 I nnesto esagonale per
47 2Q000-06400 C a l ott a p er t a p po
display
passabloccacavo
albero
evaporatore
Junction support display card Junct ion support pour carte
Protection for terminal block
for cable camp
Hexagonal coupling for shaft Raccord hexagonal pour arbre Se ch sk an ta ns ch lu ss de r
Cap for evaporator plug Ca p uc hon pour bouchon
d’affichage
Protecteur pour borne (avec
fixage du câble)
évaporateur
Kreuzung halterung der
Display-Karte
Schutz am Kabelklemmblock Pr otec c ión p asaca b le y
Welle
Deckelkappe des Verdunsters T ap a p a ra t ap ón
Unión soporte tarjeta
display
cable
bloqueador de cable
Embrague hexagonal para
árbol
evaporador
49
Page 50
B-cream HD
48 2Q000-06300 Guar n izio n e per c alot t a
49 22800-22615 Anello di tenuta Sealing ring Bague d’étanchéité Dichtungsring Anillo de estanqueidad
50 2Q000-02000 Tappo per evaporatore Plug for evaporator Bouchon d’évaporateur Verdunsterdeckel Tapón para evaporador
51 22700-00000 Guarnizione anteriore Front gasket Joint antérieur Vordere Dichtung Guarnición anterior
52 22700-02300 OR OR OR O-Ring OR
53 2Q000-08360 Tappo posteriore traversa Back cap beam Retour faisceau bouchon Zurück Kappe Strahl Tapa trasera del haz
54 22700-02900 Sonda di temperatura Temperature probe Sonde de température Temperatursonde Sonda de temperatura
55 22700-01001 Porta sonda di temperatura Temperature probe holder Support sonde de températureH a l te r un g de r
56 2Q000-03700 Prolunga albero motore Extension for motor shaft Rallonge arbre moteur Verlängerung der Motorwelle Cab l e al a rgador árbol
56 2Q000-03702 Pro l unga albero motore
57 2Q000-00900 C o per t u ra p e r s c a r ic o
58 2Q000-06700 Tirante per evaporatore Evaporator tie-rod Tirant pour évaporateur Spanner des Verdunsters Tensor para evaporador
59 2Q000-06600 C o ib e n taz i o ne i n t er n a
60 2Q000-05100 Guarnizione contenitore Bowl gasket Joint du réservoir Behälterdichtung Guarnición recipiente
61 3Q000-00360 Pannello laterale SX Left side panel Panneau latéral gauche Linke Seitenverkleidung Panel lateral IZQ
62 22700-00100 Guarnizione posteriore Rear gasket Joint postérieur Hintere Dichtung Guarnición posterior
63 2Q000-06100 Chiusura spalla aerazione
64 2Q000-06000 Isolante spalla portaevapo-
65 3Q000-00080 Motoriduttore completo Complete gearmotor Motoréducteur complet Kompletter Getriebemotor Motorreductor completo
65 3Q000-05080 Motori d u t t o re complet o
66 2Q000-06500 Coibentazione adesiva cen-
67 2Q000-01860 Coperchio spalla Rear cover Couverlce postérieur Rückwandabdeckung Tapa panel posterior
68 2Q000-04361 Fotografia coperchio per
69 2Q000-08460 Schermo trasparente per
70 2Q000-04171 Fotografia per cappello Picture for top cover Photo pour couvercle Foto für Abdeckplatte Fotografía para cubierta
71 2Q000-00871 Cappello con magnete Top cover with magnet Couvercle avec aimant Abdeckplatte mit Magnet Cubierta con imán
72 2Q000-07100 Striscia led LED Strip Bandeau LED Led-Streifen Banda led
73 2Q000-05000 Levetta serratura Lock handle Cliquet de serrure Verschlussriegel Palanquita cerradura
74 22805-02210 Serratura per cappello Lock for top cover Serrure pour capuchon Verriegelung der AbdeckplatteCerradura para cubierta
75 22805-02360 Chiave serratura Key for lock Clé de serrure Schlüssel der Verriegelung Llave cerradura
76 2Q000-08500 Lente per LED LED lens Lentille de LED LED linse LED lente
77 2Q000-08600 Scheda LED sx Left LED board Gauche à LED Left LED-Platine Izquierda bordo LED
78 2Q000-08700 Scheda LED dx right LED board conseil d'administration LED
79 2Q000-01870 Coperchio spalla Rear cover Couvercle postérieur Rückwandabdeckung Tapa panel posterior
80 2Q000-07060 Schermo luminoso Lighted display Ecran lumineux Leuchtanzeige Panel de visualización
81 2Q000-04371 Fotografia coperchio per
82 2Q000-04399 Foto inferiore coperchio per
83 Salvamotore Overload protector Protége moteur Motorsicherung Guardamotor
84 Relé Relay Relais Start-Relais Relé
85 3Q000-00100 Evaporatore completo Complete evaporator évaporateur complet Verdampfer komplette evaporador completa
85 3Q000-00101 Evaporatore completo (HD) Complete evaporator (HD) évaporateur complet (HD) Verdampfer komplette (HD) evaporador completa (HD)
85 3Q000-00111 Evaporatore completo (HD-
86 2Q000-00500 Spalla portaevaporatore Cover evaporator holder Épaule porte évaporateur SchulterTür Verdampfer Hombro evaporador puerta
86 2Q000-00520 Spalla portaevaporatore
86 2Q000-00531 Spalla portaevaporatore
87 2Q000-01390 Sensore presenza bic-
88 2Q000-07400 Seeger Seeger Seeger Seeger Seeger
89 2Q000-04070 Schermo Picture screen Porte-photo Rahmen Armazon
90 22900-06300 Galleggiante livello Float level Le niveau du flotteur Schwimmer- nivel de flotación
Ordinare con sigla ripor-
Vedere tabella See table Voir tableau Siehe Tabelle Ver tabla
tappo evaporatore
(HD)
condensa
evaporatore
principale
ratore
(HD)
trale
spalla
coperchio spalla
spalla
spalla
luce)
(HD)
(HD-luce)
chiere
tata sul pezzo
Gasket for evaporator plug
cap
Extension for motor shaft (HD)Rallonge arbre moteur (HD) Verlängerung der Motorwelle
Cover for draining Couverture décharge buée Blockierhebel des oberen
Evaporator inside insulation I s ol a t io n i n te r n e d e
Main ventilation wall closure Fermeture aération principal
Rear wall insulation Isolation paroi postérieur Isolierung der Rückwand des
Complete gearmotor (HD) Motoréducteur complet (HD) Ko m plet t er G etri e bemo t or
Central insulation Isolation adhésive centrale Zentrale Isolierung Aislamiento adhesivo cen-
Picture for rear wall cover Photo couvercle postérieur Foto für Rückwandabdeckung Fotografía tapa para panel
Transparent cover for rear
wall
Picture for rear wall cover Photo couvercle postérieur Foto für Rückwandabdeckung Fotografía tapa para panel
Picture lower for rear wall
cover
Complete evaporator (HDlighted version)
Cover evaporator holder (HD) Épaule porte évaporateur
Cover evaporator holder (HDlighted version)
Cup sensor holder Capteur de présence Ein sensor Sensor de presencia
Please order what printed
on piece
Joint du capuchon pour
bouchon évaporateur
l’évaporateur
du paroi postérieur
Couverture transparent pour
couvercle postérieur
de droite
Photo inférieure couvercle
postérieur
évaporateur complet (HDlumen)
(HD)
Épaule porte évaporateur
(HD-lumen)
Mentionner indicatif
imprimé sur la pièce
Dichtung der Deckelkappe des
Verdunsters
Temperatursonde
(HD)
Tropfenfängers
Innenisolierung des
Verdunsters
Schließvorrichtung der
Hauptlüftung-Rückwand
Verdunsters
(HD)
Durchsichtige Abdeckung der
Rückwand
Recht LED-Platine tablero adecuado LED
Foto niedriger für Rückwandabdeckung
Verdampfer komplette (HDlight)
SchulterTür Verdampfer (HD) Hombro evaporador puerta
SchulterTür Verdampfer (HDlighted version)
Diese Teile bitte anhand der
aufgedruckten Nummern bestellen
Guarnición para tapa del
tapón evaporador
Soporte sonda de
temperatura
motor
Cable alargador árbol
motor (HD)
Frontal de cierre plataforma
Aislamiento interno
evaporador
Cierre panel posterior
aireación principal
Aislante panel posterior
soporte evaporador
Motorreductor completo
(HD)
tral
posterior
Cobertura transparente
para tapa panel posterior
luminoso
posterior
Fotografía inferior tapa
para panel posterior
evaporador completa (HDluz)
(HD)
Hombro evaporador puerta
(HD-luz)
Pedir com la identificación marcada en la pieza
37 B-Cream 1V 22800-07600 22800-07600 33800-06901 22800-07600 13 2Q000-04460 2Q000-04470 2Q000-04480
37 B-Cream 2,3V 21487-00000 21487-00000 22800-04709 21487-00000 13a 2Q000-04461 2Q000-04471 2Q000-04481
38 B-Cream 1,2,3V 2Q000-02800 2Q000-02800 2Q000-02801 2Q000-02802 14 2Q000-05400 2Q000-05410 2Q000-05420
38a B-Cream 1,2,3V HD 2Q000-02810 2Q000-02810 2Q000-02811 2Q000-02812 15 2Q000-03260 2Q000-03270 2Q000-03280
230V 50Hz 240V 50Hz 115V 60Hz 220V 60HZ B-Cream 1 B-Cream 2 B-Cream 3
32 2Q000-03360 2Q000-03370 2Q000-03380
33 2Q000-07600 2Q000-07610 2Q000-07620
