BrandTech accu-jet pro Operating Manual [en, fr, es, de]

FIRST CLASS·BRAND

Liquid Handling · Easy Handling!

accu-jet

®

pro

Gebrauchsanleitung

Operating Manual

Mode d'emploi

Instrucciones de manejo

Istruzioni per l'uso

3

27

51

75

99

您可在www.brand.de/cn/manuals
下载本产品的中文操作手册。

Deutsch

Inhaltsverzeichnis

Seite

Sicherheitsbestimmungen 4

Funktion und Einsatzgrenzen 6

Bedienelemente 8

Erste Schritte 9

Inbetriebnahme 9

Wandhalter · Tischablage 10

Pipettierfunktionen 11

Pipettieren 12

Akku laden 14

Akku austauschen 16

Reinigung · UV-Entkeimung · Autoklavieren 17

Filter austauschen und Adapter reinigen 17

Dichtigkeit prüfen 19

Bestelldaten 20

Zubehör und Ersatzteile 21

Störung – was tun? 22

Reparatur 23

Kontaktadressen 24

Mängelhaftung 25

Entsorgung 26

3

Dieses Gerät kann in Kombination mit gefährlichen Materialien, Arbeits­vorgängen und Apparaturen verwendet werden. Die Gebrauchsanleitung
kann jedoch nicht alle Sicherheitsprobleme aufzeigen, die hierbei eventuell
auftreten. Es liegt in der Verantwortung des Anwenders, die Einhaltung der
Sicherheits- und Gesundheitsvorschriften sicherzustellen und die entspre­chenden Einschränkungen vor Gebrauch festzulegen.

Sicherheitsbestimmungen

1. Jeder Anwender muss diese Gebrauchsanleitung vor Gebrauch des

Gerätes gelesen haben und beachten.

2. Allgemeine Gefahrenhinweise und Sicherheitsvorschriften befolgen,

z.B. Schutzkleidung, Augenschutz und Schutzhandschuhe tragen.

3. Angaben der Reagenzienhersteller beachten.

4. Gerät nicht in explosionsgefährdeter Atmosphäre betreiben und keine

leicht entzündlichen Medien pipettieren.

5. Gerät nur zum Pipettieren von Flüssigkeiten und nur im Rahmen der

definierten Einsatzgrenzen einsetzen. Einsatzausschlüsse beachten
(s. Seite 7)! Bei Zweifel unbedingt an den Hersteller oder Händler
wenden.

6. Stets so arbeiten, dass weder der Anwender noch andere Personen

gefährdet werden. Spritzer vermeiden. Nur geeignete Gefäße
verwenden.

7. Nie Gewalt anwenden.

8. Nur Original-Zubehör und Original-Ersatzteile verwenden. Keine tech-

nischen Veränderungen vornehmen. Das Gerät nicht weiter zerlegen,
als in der Gebrauchsanleitung beschrieben ist!

Bitte unbedingt sorgfältig durchlesen!

!

4

Deutsch

Warnung!

Unsachgemäße Behandlung des Gerätes oder des Akkus (Kurzschluss,
mechan. Zerstörung, Überhitzung etc.) kann in Extremfällen zur Explosion
des Akkus führen.

Sicherheitsbestimmungen

9. Vor Verwendung stets den ordnungsgemäßen Zustand des Gerätes

prüfen. Sollten sich Störungen des Gerätes ankündigen, sofort
aufhören zu pipettieren und das Kapitel 'Störung – was tun' befolgen
(s. Seite 22). Ggf. an den Hersteller wenden.

10. Zum Aufladen des Nickel-Metallhydrid Akkus darf nur das Original-

Netzteil verwendet werden.

11. Das Netzteil ist vor Feuchtigkeit zu schützen und darf nur in Verbin-

dung mit diesem Gerät betrieben werden.

12. Reparaturen und Eingriffe in das Gerät dürfen nur durch autorisierte

Servicetechniker durchgeführt werden.

13. Der Akku darf nicht gegen nicht-wiederaufladbare Akkus oder

wiederaufladbare Akkus anderer Hersteller ausgetauscht werden
(s. Seite 14).

5

Das Gerät dient zum Pipettieren von Flüssigkeiten unter Beachtung
folgender physikalischer Grenzen:

– von +10 °C bis +40 °C (von 50 °F bis 104 °F)

(von Gerät und Reagenz)

– Dampfdruck bis max. 500 mbar.

Oberhalb von 300 mbar langsam aufsaugen,
um Sieden der Flüssigkeit zu vermeiden.

– Dichte bis 9,0 g/cm

3

Einsatzgrenzen

Funktion und Einsatzgrenzen

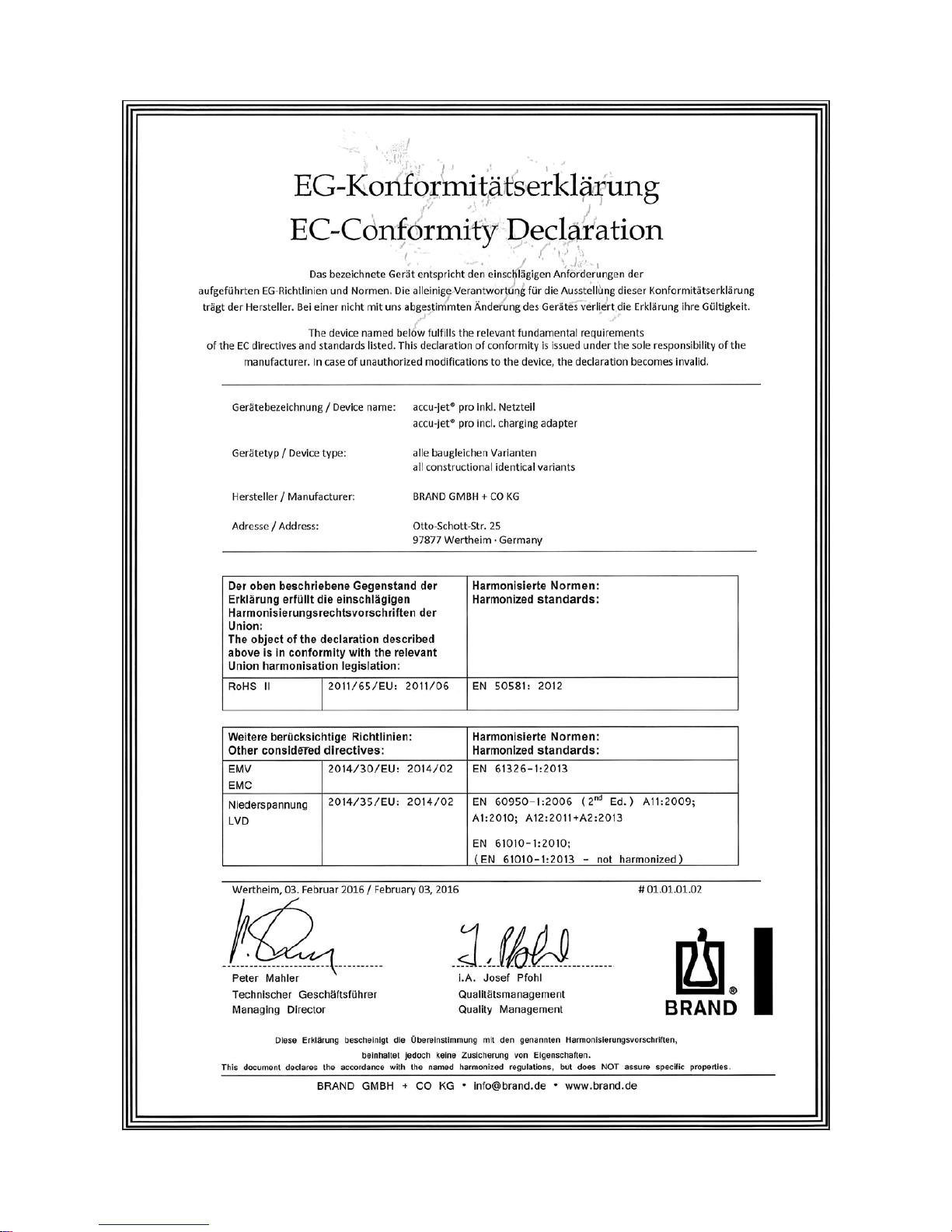

Mit diesem Zeichen bestätigen wir, dass das Produkt den in den EG­Richtlinien festgelegten Anforderungen entspricht und den festgelegten
Prüfverfahren unterzogen wurde.

Das Gerät dient als Hilfe zum Pipettieren von Flüssigkeiten mit Mess­und Vollpipetten aus Glas oder Kunststoff im Volumenbereich von 0,1 ml
bis 200 ml und mit einem Saugrohr-Außendurchmesser < 9,2 mm.
Bei richtiger Handhabung kommt die pipettierte Flüssigkeit nur mit der
Pipette in Kontakt.

6

Deutsch

Einsatzausschlüsse

Funktion und Einsatzgrenzen

Warnung!

Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben oder
geladen werden. Es dürfen keine leichtentzündlichen Medien pipettiert
werden (Flammpunkt unter 0 °C (32 °F) z.B. Ether, Aceton).

Akku-Pack, NiMH 2,4 V/730 mAh

Batterie-Spezifikationen

Gerät und Zubehör nur im gerei­nigten Zustand kühl und trocken
lagern.

Lagertemperatur:

-20 °C bis + 50 °C
(-4 °F bis +122 °F).

Lagerbedingungen

Das Gerät darf nicht für Flüssigkeiten eingesetzt werden, deren Dämpfe
korrodierend wirken bzw. die Materialien Silikon oder EPDM angreifen.

Das Gerät ist nicht geeignet für den Gebrauch mit Pasteurpipetten.

7

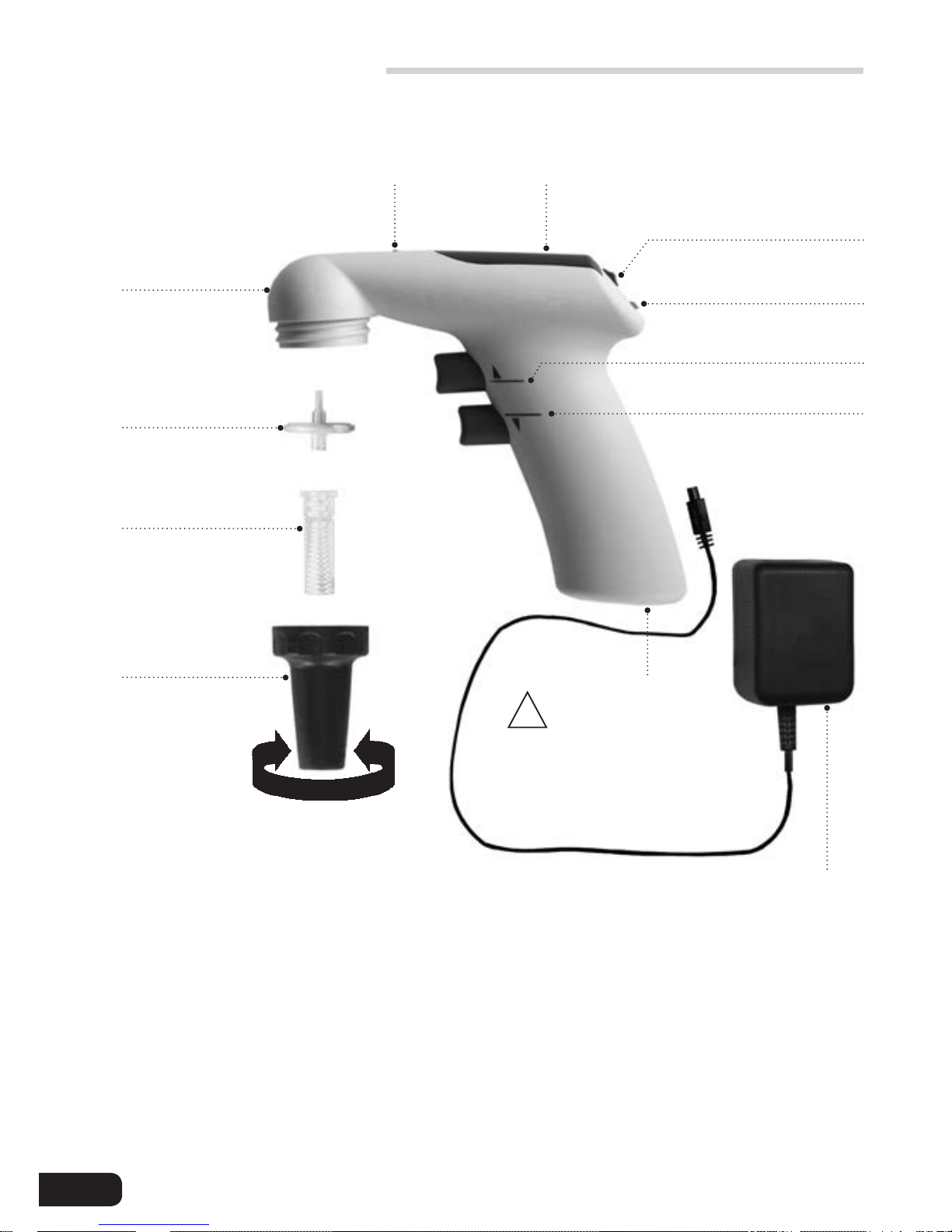

Bedienelemente

8

Druckausgleichs­öffnung

Akkufach

Wahlschalter

für Betriebsart

Lade-Anzeige (LED)

Membranfilter
(PP/PTFE)

Adapter/
Rückschlagventil
(SI/PTFE)

Adaptergehäuse
(PP)

Regler für

Motordrehzahl

Netzteil

Input: AC 100-240 V; 50/60 Hz

Output: DC 5 V/200 mA

auf zu

Ladebuchse
5 V DC / 200 mA

Aufsaugeknopf

Abgabeknopf

!

a

b

1

3

Deutsch

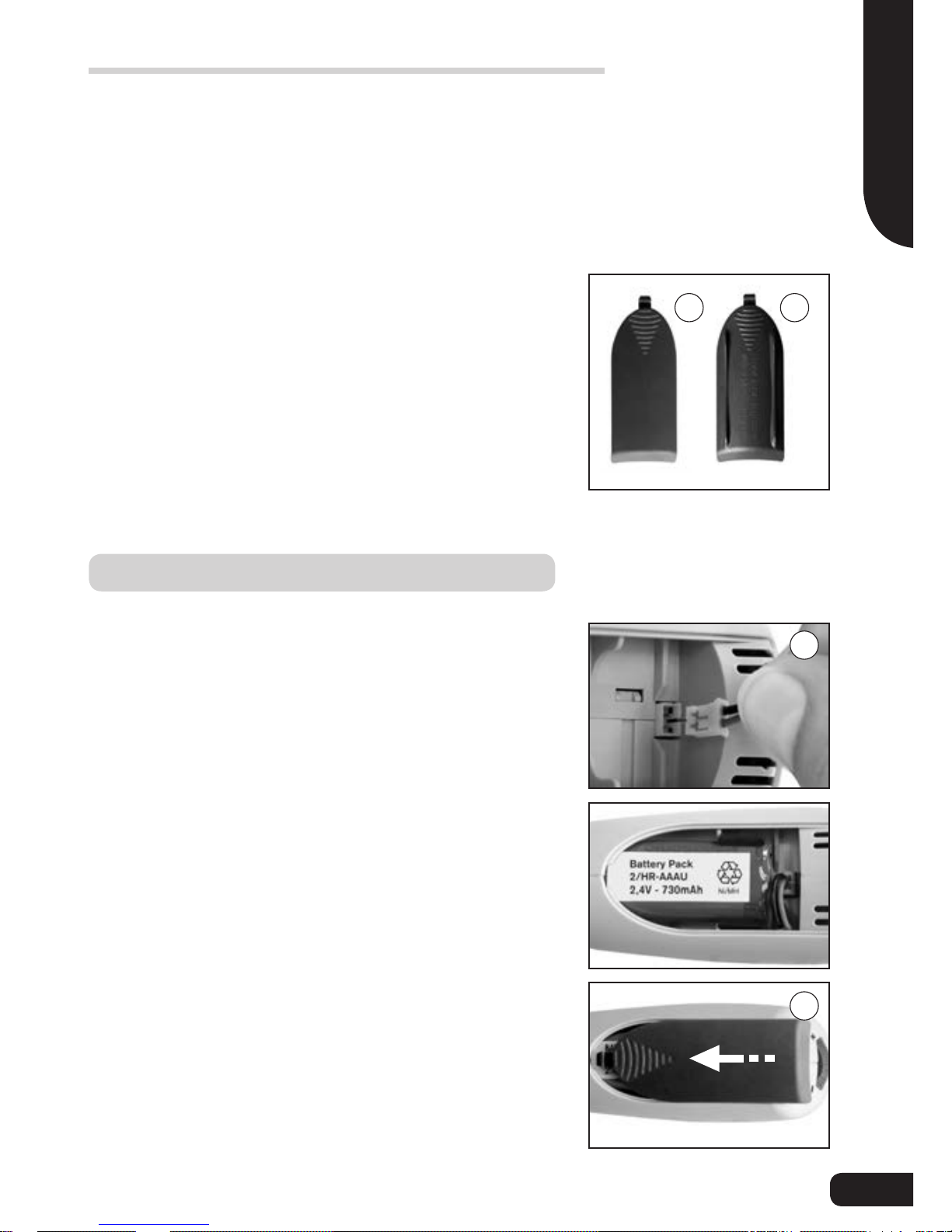

Erste Schritte

Inbetriebnahme

1. Stecker des Akkus am Kabel halten,

entsprechend ausrichten und fest in die
Buchse einstecken, bis er hörbar einra­stet. Akku einlegen.

2. Gewünschten Batteriefachdeckel wählen:

a) abgerundet
b) mit Längsstegen, um das Gerät kopf-

über auf dem Arbeitsplatz abzustellen
(s. Seite 10).

3. Akkufach schließen.

4. Akku laden. Ladezeit 4 Stunden

(s. Seite 14).

Ist alles in der Verpackung?

In der Verpackung befinden sich:

• Pipettierhelfer

• Nickel-Metallhydrid Akku

• 2 Batteriefachdeckel

a) abgerundet
b) mit Längsstegen, um das Gerät kopfüber

auf dem Arbeitsplatz abzustellen

• Netzteil

• 2 Ersatz-Membranfilter 0,2 µm

• Wandhalter

• Gebrauchsanleitung

9

Erste Schritte

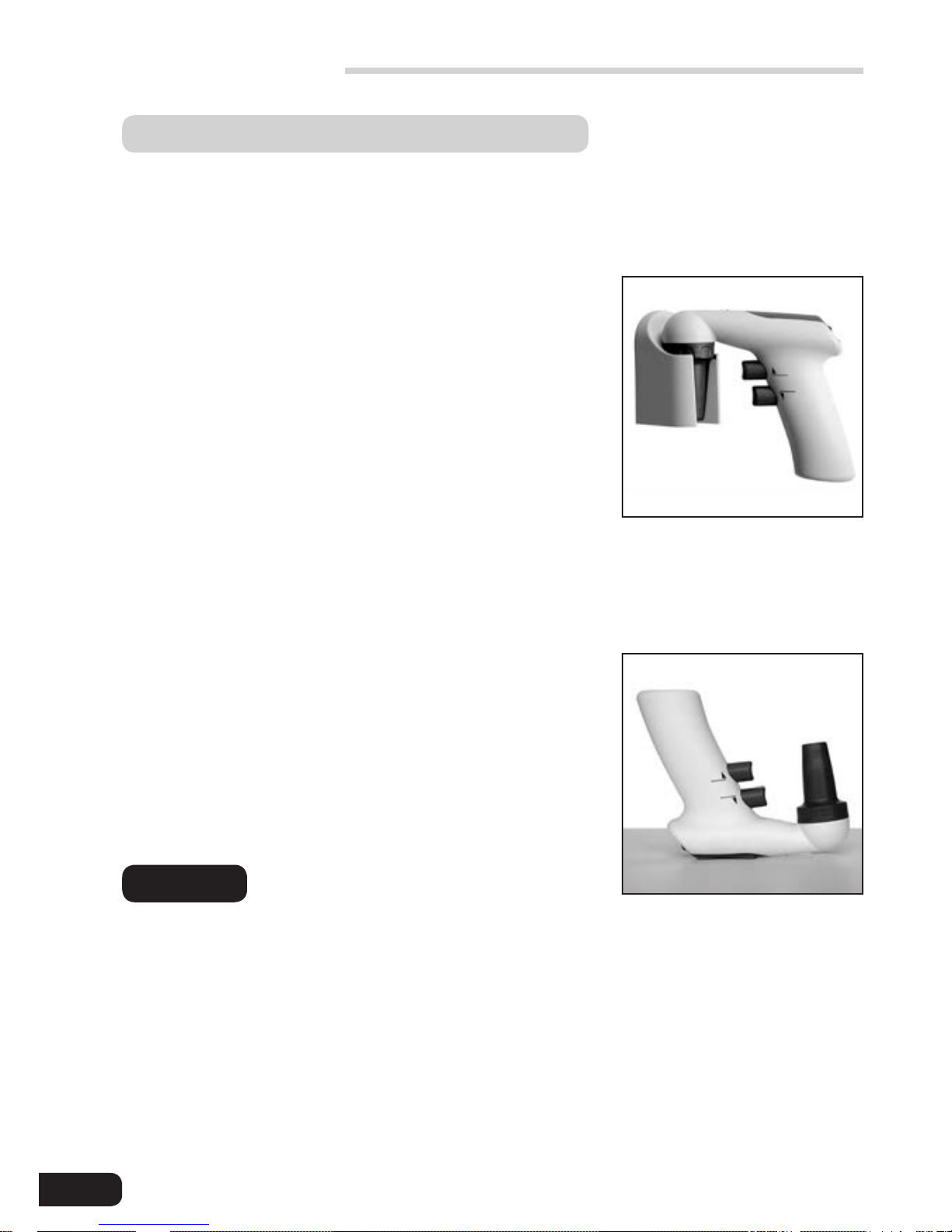

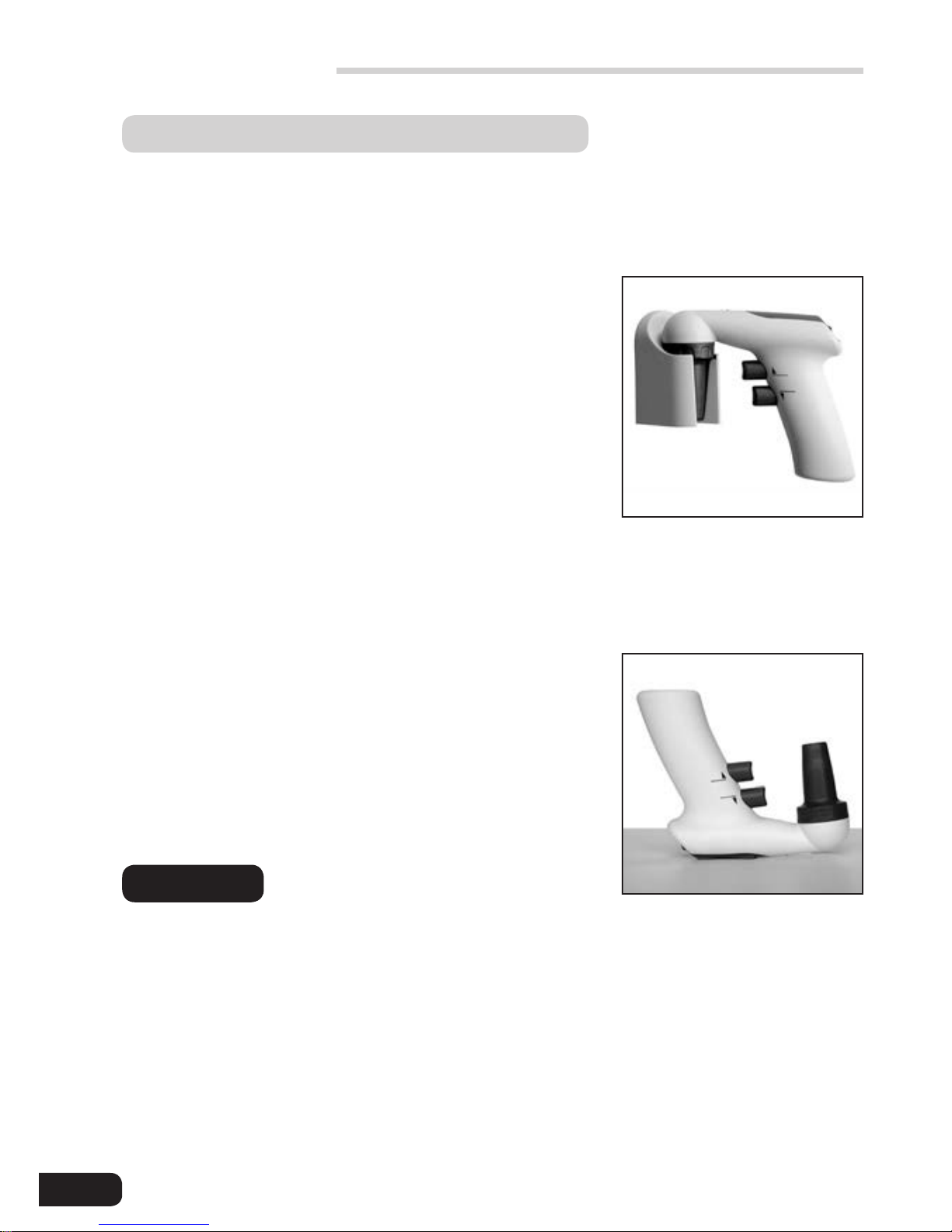

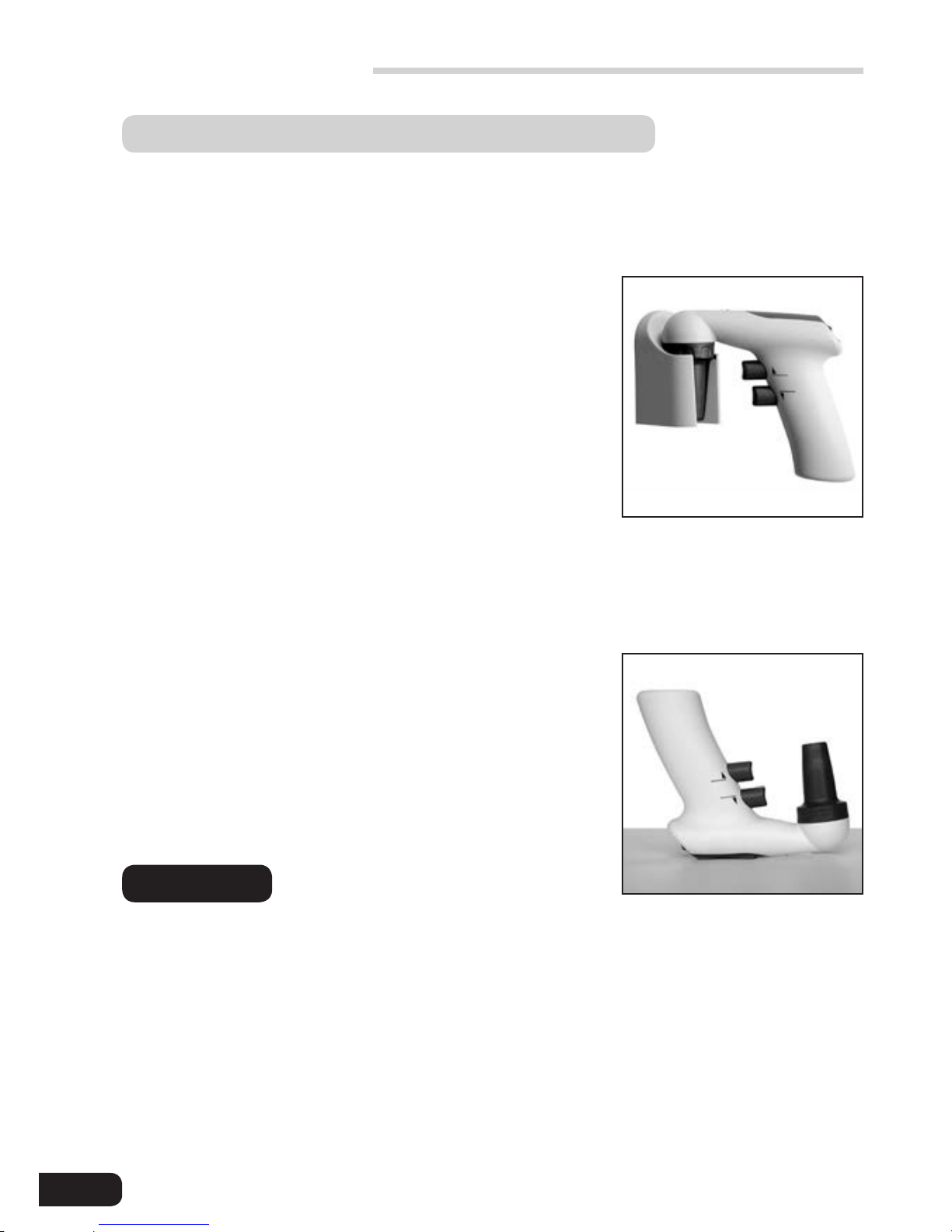

Wandhalter/Tischablage

Montage des Wandhalters

Der Wandhalter wird mittels Haftbändern be­festigt, damit dieser leicht zu Reinigungszwe­cken entfernt werden kann. Zum Gebrauch
der Haftbänder muss die Oberfläche der
Wand glatt, sauber und fettfrei sein.
Vor Montage die gewünschte Stelle mit einer
50%-igen Isopropanol/Wassermischung reini­gen. Alternativ kann der Wandhalter auch mit
zwei Schrauben befestigt werden.

Tischablage

Bei der Verwendung des Akkufachdeckels mit
Längsstegen kann das Gerät auch kopfüber
auf der Tischoberfläche abgestellt werden.

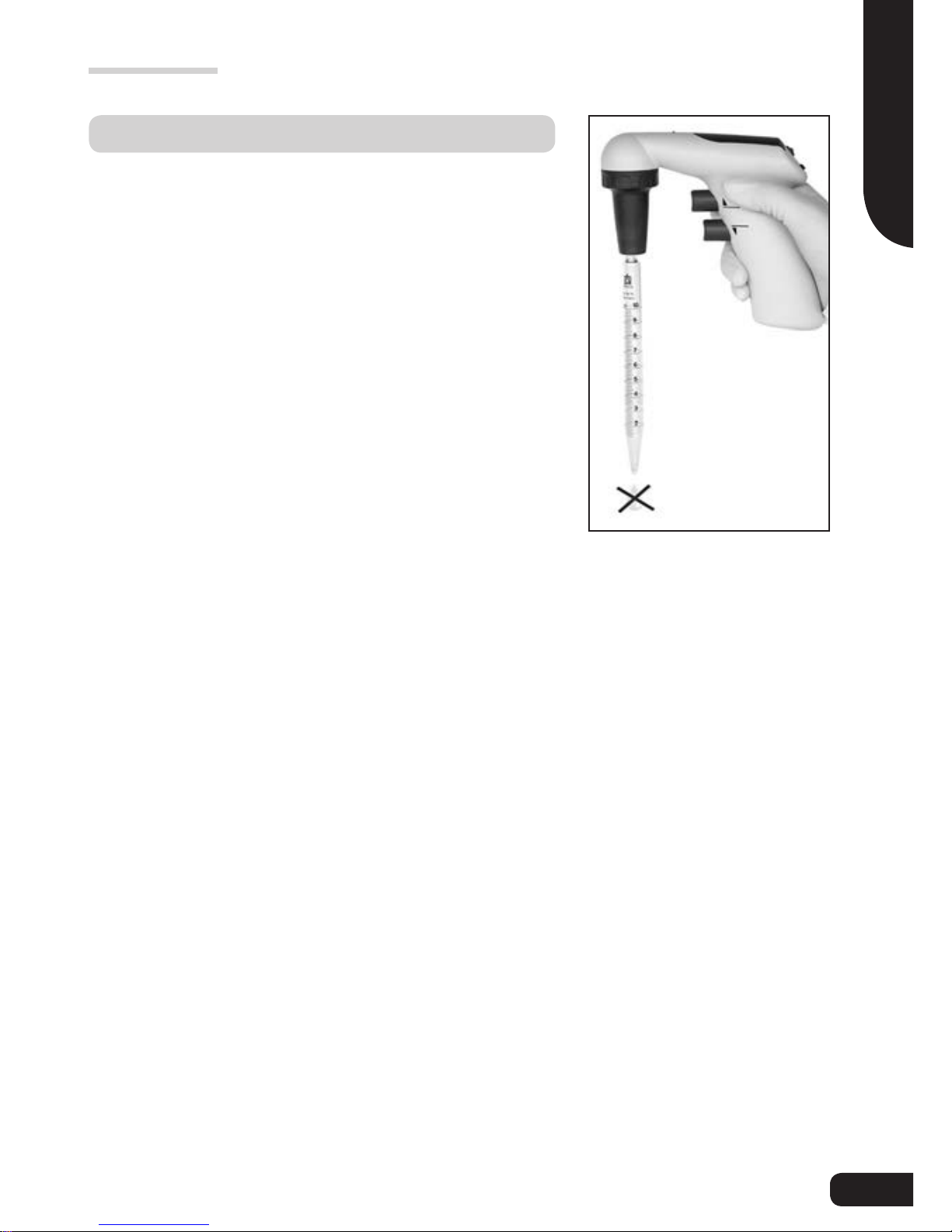

Gerät nie mit eingesteckter Pipette kopfüber
abstellen.

Gerät zur Aufbewahrung in den Wandhalter
einhängen.

Achtung!

10

Deutsch

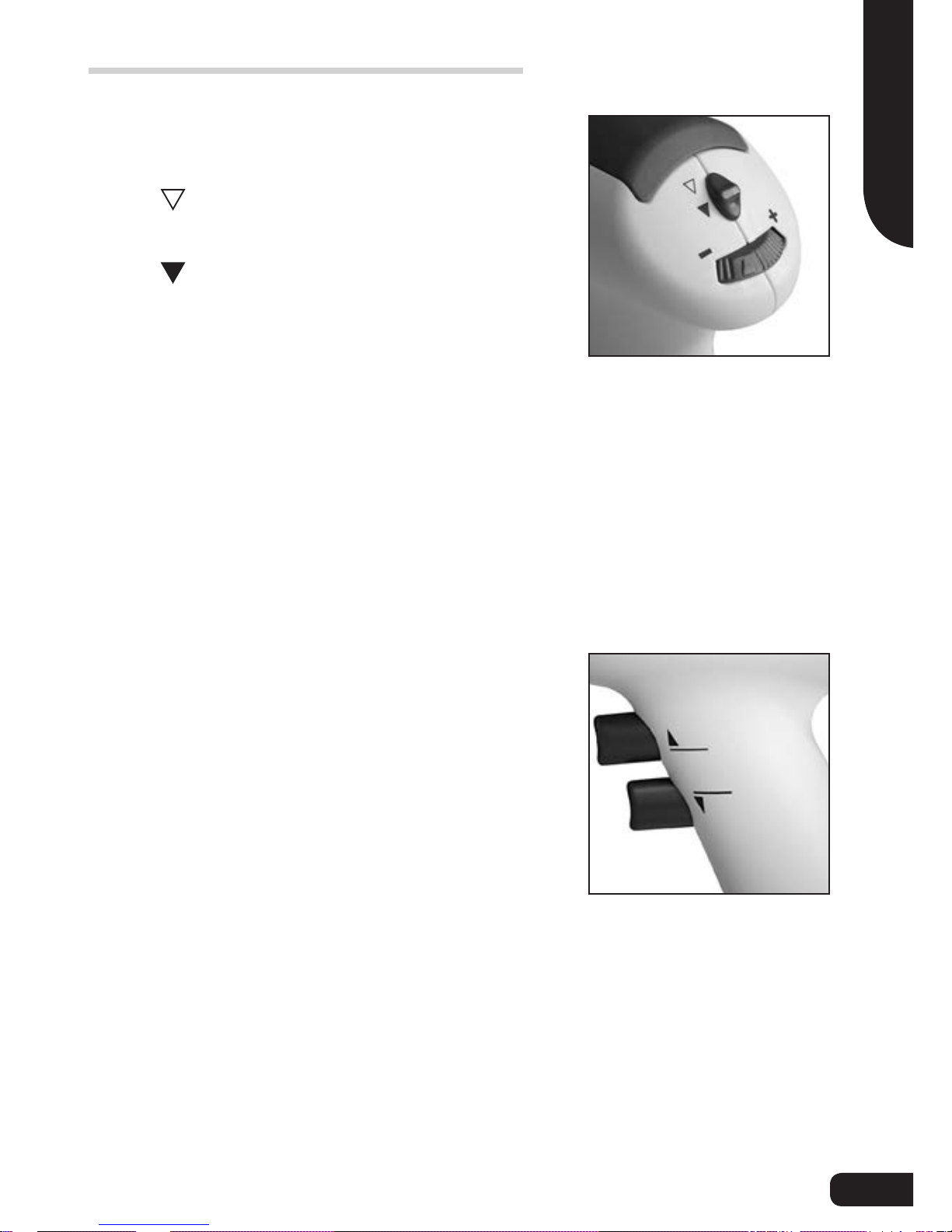

Pipettierfunktionen

Betriebsart wählen

Schalter nach oben:

Freier Ablauf

Schalter nach unten:

Ausblasen

(mit Motorkraft)

Pipettiergeschwindigkeit verändern

Die Pipettiergeschwindigkeit steigt kontinuier­lich bis zur eingestellten maximalen Motor­drehzahl an, je weiter die Pipettierknöpfe
eingedrückt werden.
Zum Füllen den oberen und zum Abgeben
den unteren Pipettierknopf drücken.

Motordrehzahl einstellen

Die Motordrehzahl kann stufenlos von
Maximum (+) bis Minimum (-) durch Drehen
des Einstellrades eingestellt werden. Wir
empfehlen die maximale Motordrehzahl für
großvolumige Pipetten und eine geringere
Motordrehzahl für kleinvolumige Pipetten.

11

1

2

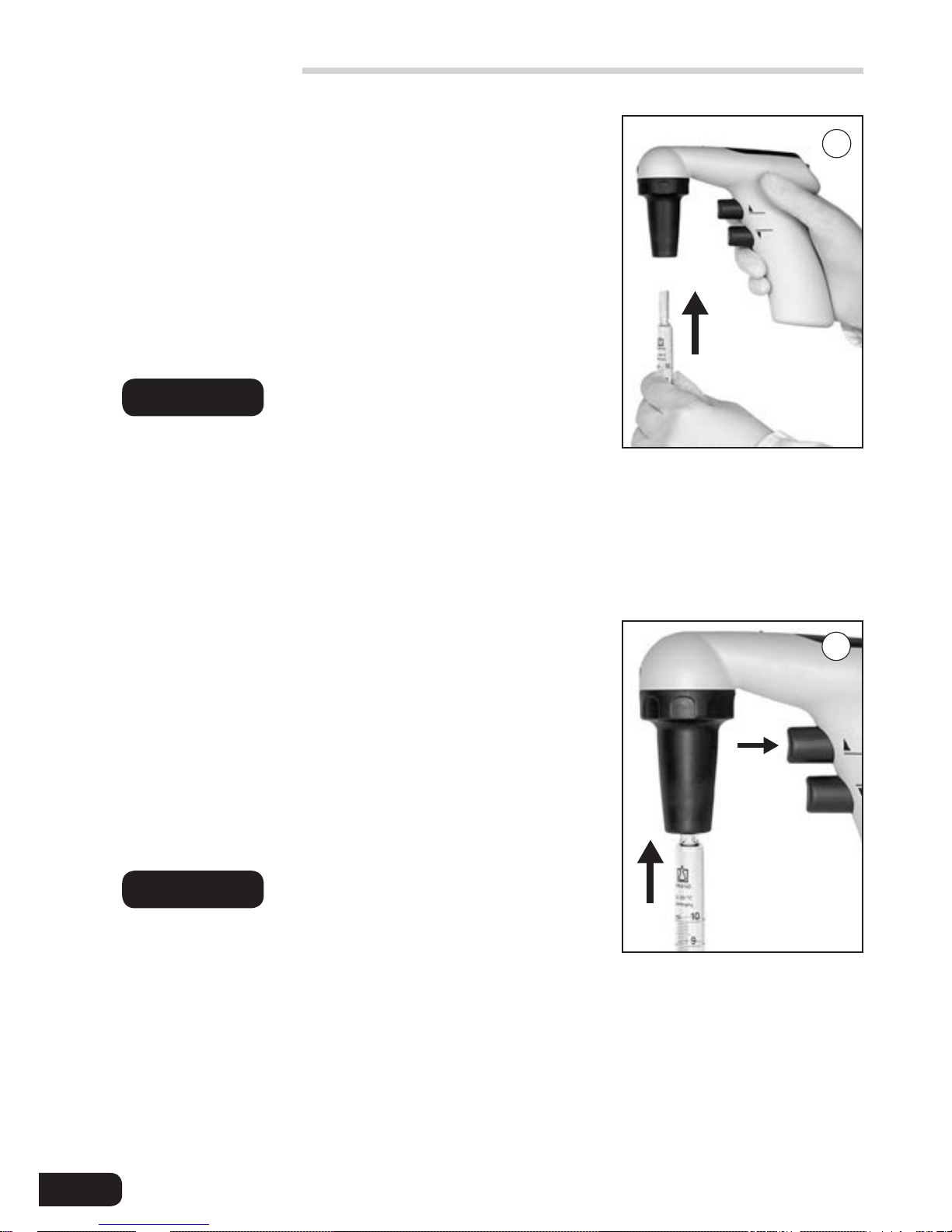

Pipettieren

2. Füllen

Pipettenspitze in die Flüssigkeit eintauchen.
Oberen Pipettierknopf langsam eindrücken
und Pipette füllen, sodass der Meniskus
etwas über den gewünschten Marken liegt.

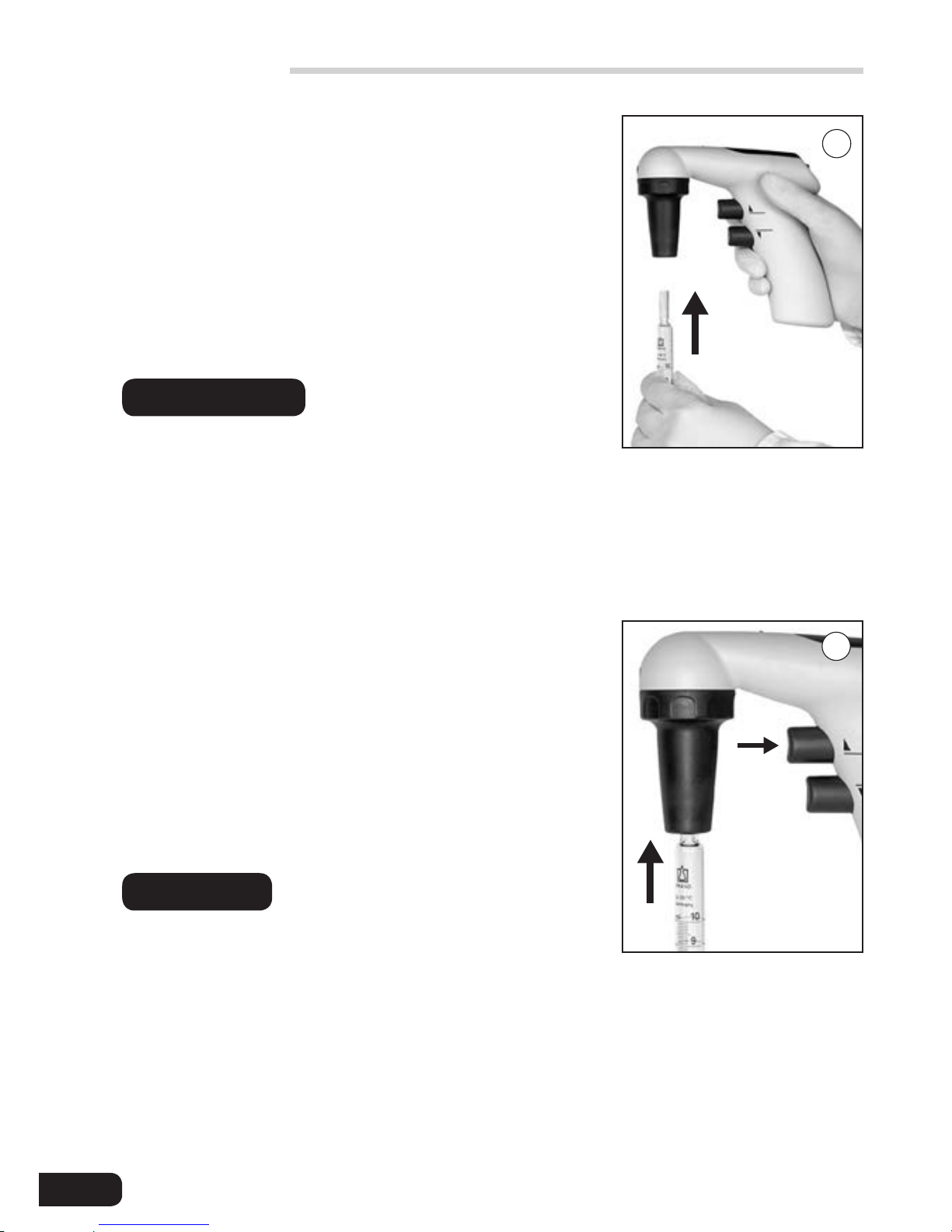

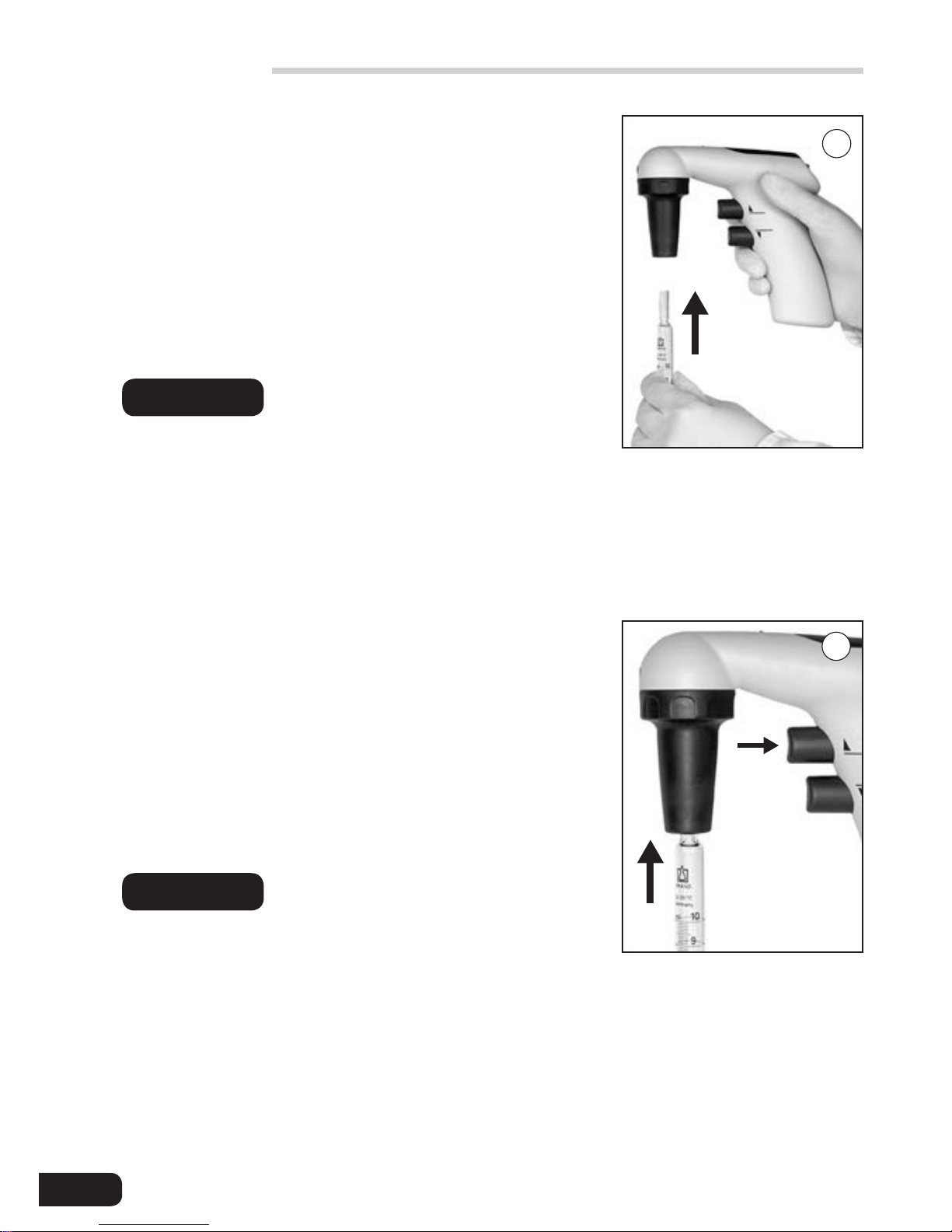

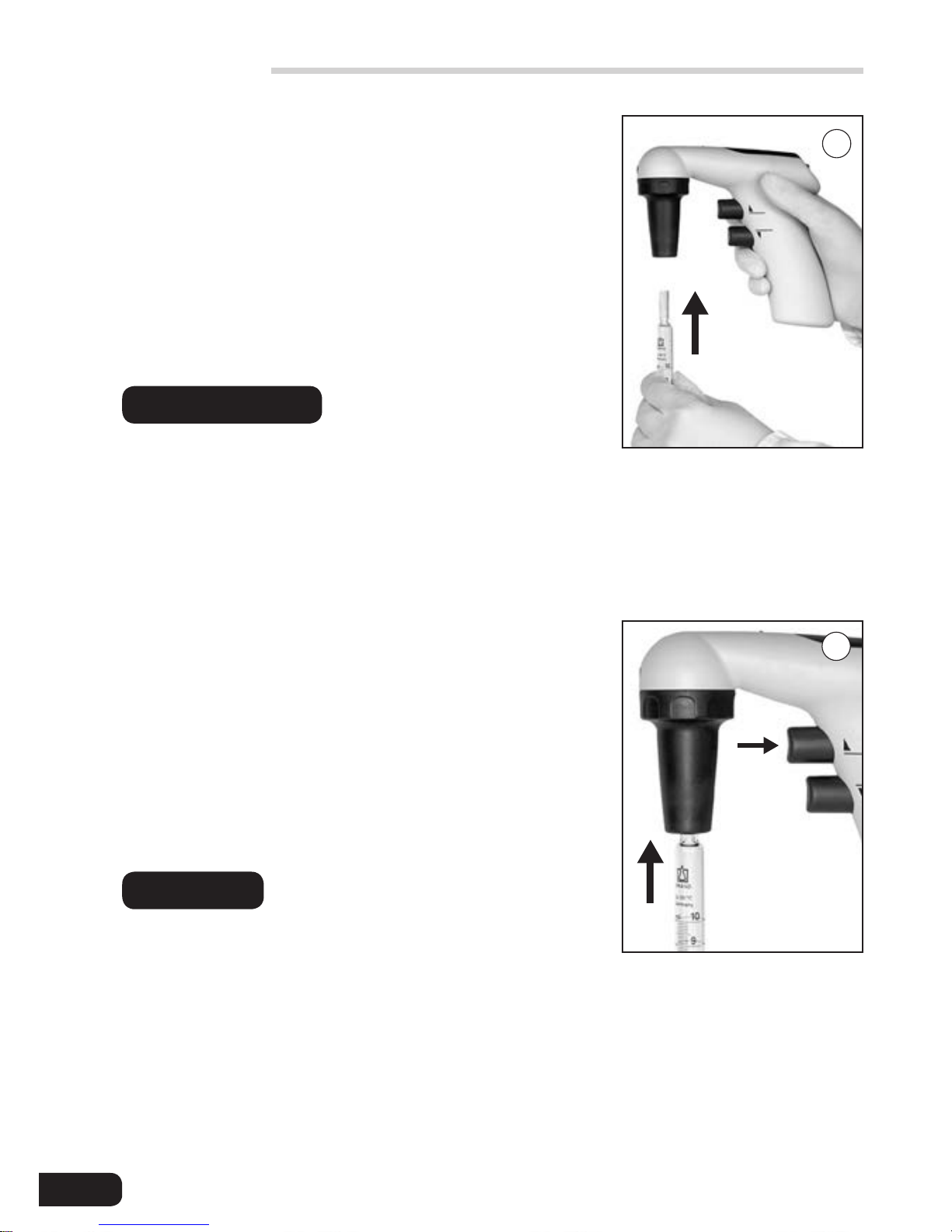

1. Pipette aufstecken

Pipette stets möglichst dicht am oberen Ende
halten und vorsichtig in den Adapter einschie­ben, bis sie fest sitzt.

Gerät mit eingesteckter Pipette stets senk­recht halten, Spitze nach unten.

Auf festen Sitz der Pipette achten.
Nie Gewalt anwenden! Besonders bei dünnen
Pipetten besteht die Gefahr von Glasbruch!
Verletzungsgefahr!

Warnung!

12

Pipette nicht überfüllen.

Achtung!

3

Deutsch

Pipettieren

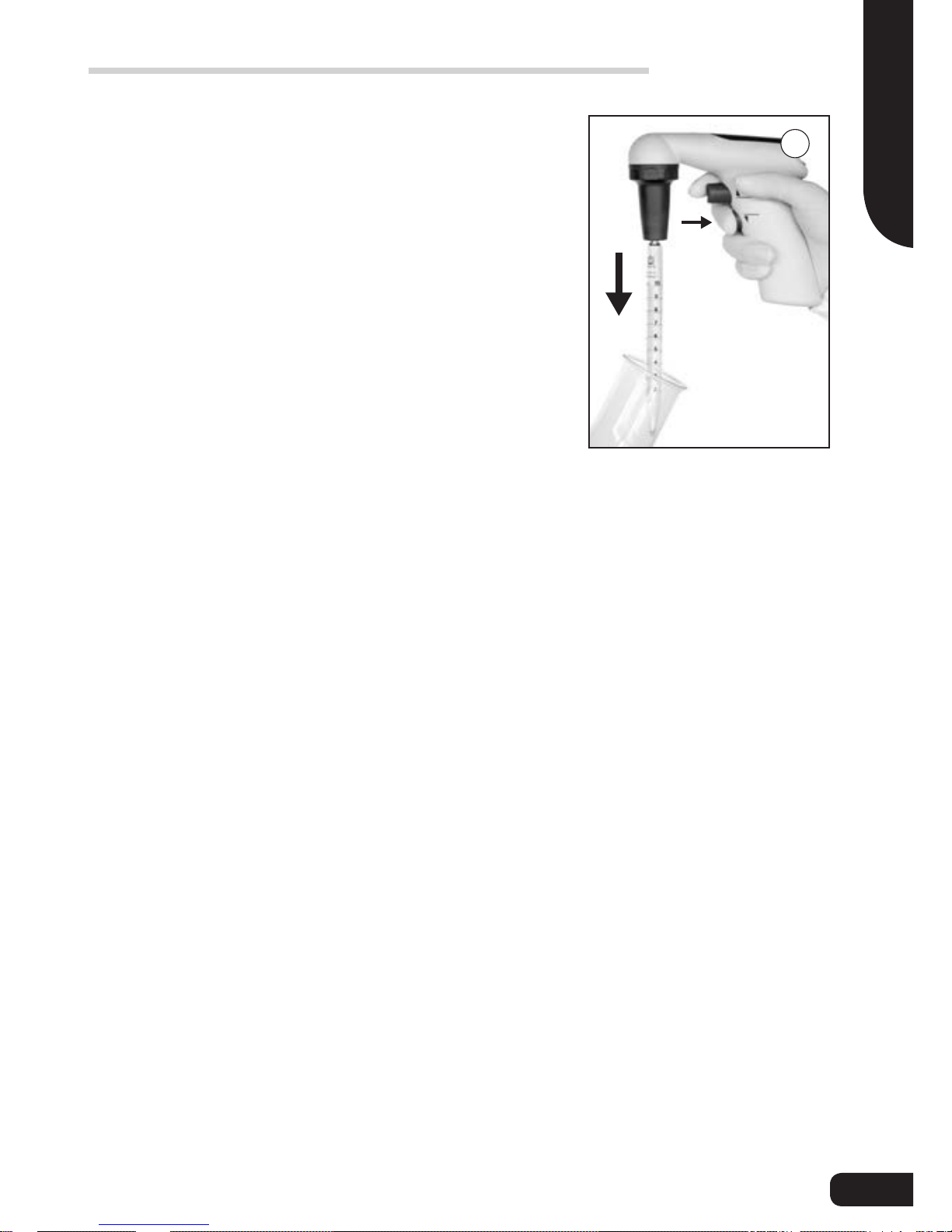

4. Entleeren

Unteren Pipettierknopf langsam eindrücken.
Die Pipettiergeschwindigkeit ist davon abhän­gig, wie weit die Pipettierknöpfe eingedrückt
werden. In der Betriebsart 'Ausblasen mit
Motorunterstützung' ist sie auch von der
eingestellten Motordrehzahl abhängig.

3. Volumen einstellen

Pipettenspitze mit geeignetem flusenfreien
Tuch abwischen.
Unteren Pipettierknopf langsam eindrücken
und Flüssigkeit ablassen, bis der Meniskus
genau an der gewünschten Marke eingestellt
ist.

13

Akku laden

Der eingebaute Nickel-Metallhydrid-Akku gewährleistet im vollgeladenen
Zustand eine Betriebsdauer von ca. 8 Stunden.
Eine blinkende LED zeigt an, dass der Akku nachgeladen werden muss.

Lade-Indikator

• LED aus:
ausreichende Akku-Kapazität

• LED blinkt langsam:
restliche Akku-Kapazität reicht aus,

um max. 2 Stunden zu pipettieren;
Akku laden empfohlen

• LED blinkt schnell:
Pipettiervorgang beenden und Akku

nachladen

Nur Original-Netzteil des Herstellers verwenden! Der Gebrauch eines
anderen Netzteils kann das Gerät sowie den Akku schädigen.

Warnung!

14

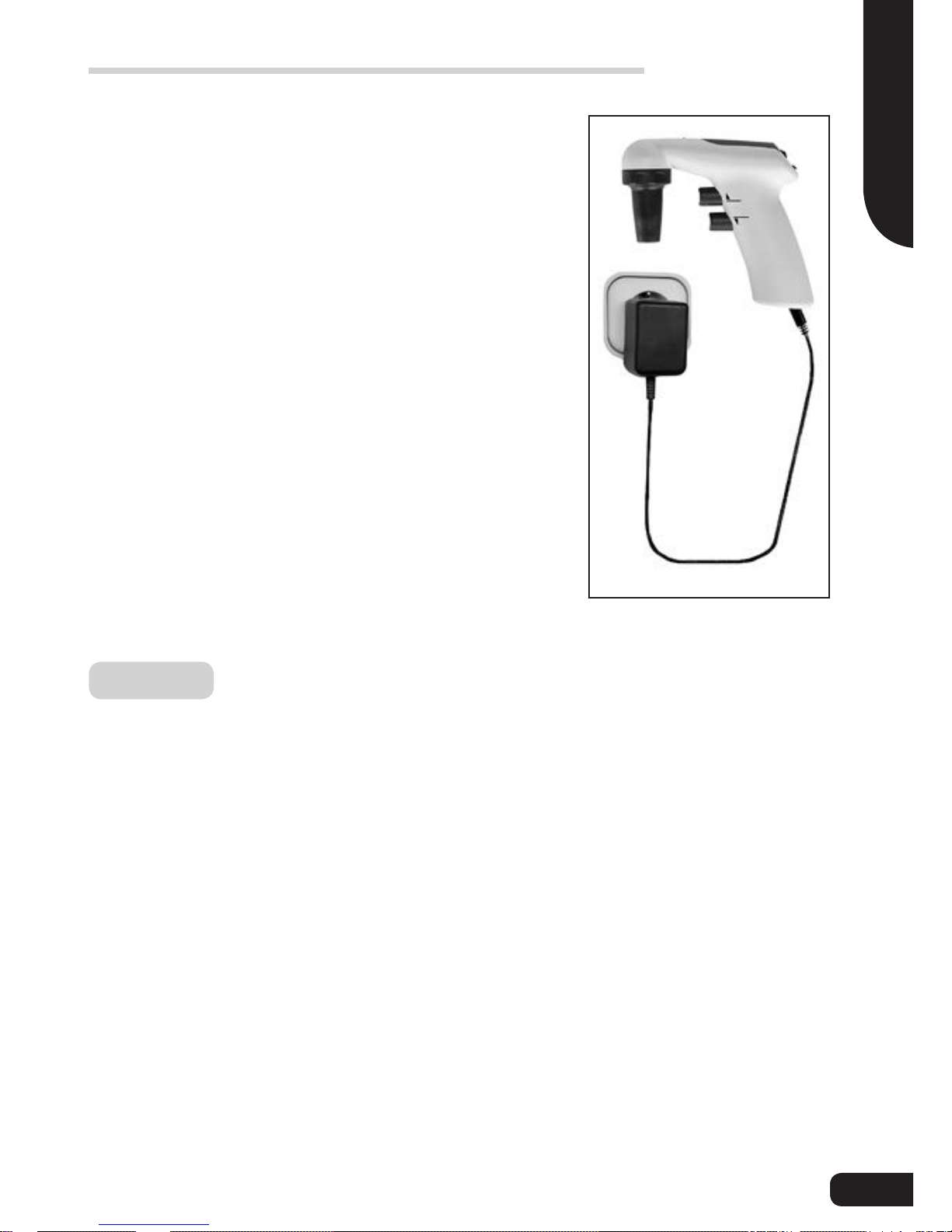

Deutsch

Akku laden

Ladevorgang

1. Ladetemperatur: +10 °C bis +35 °C

(+50 °F bis 95 °F)

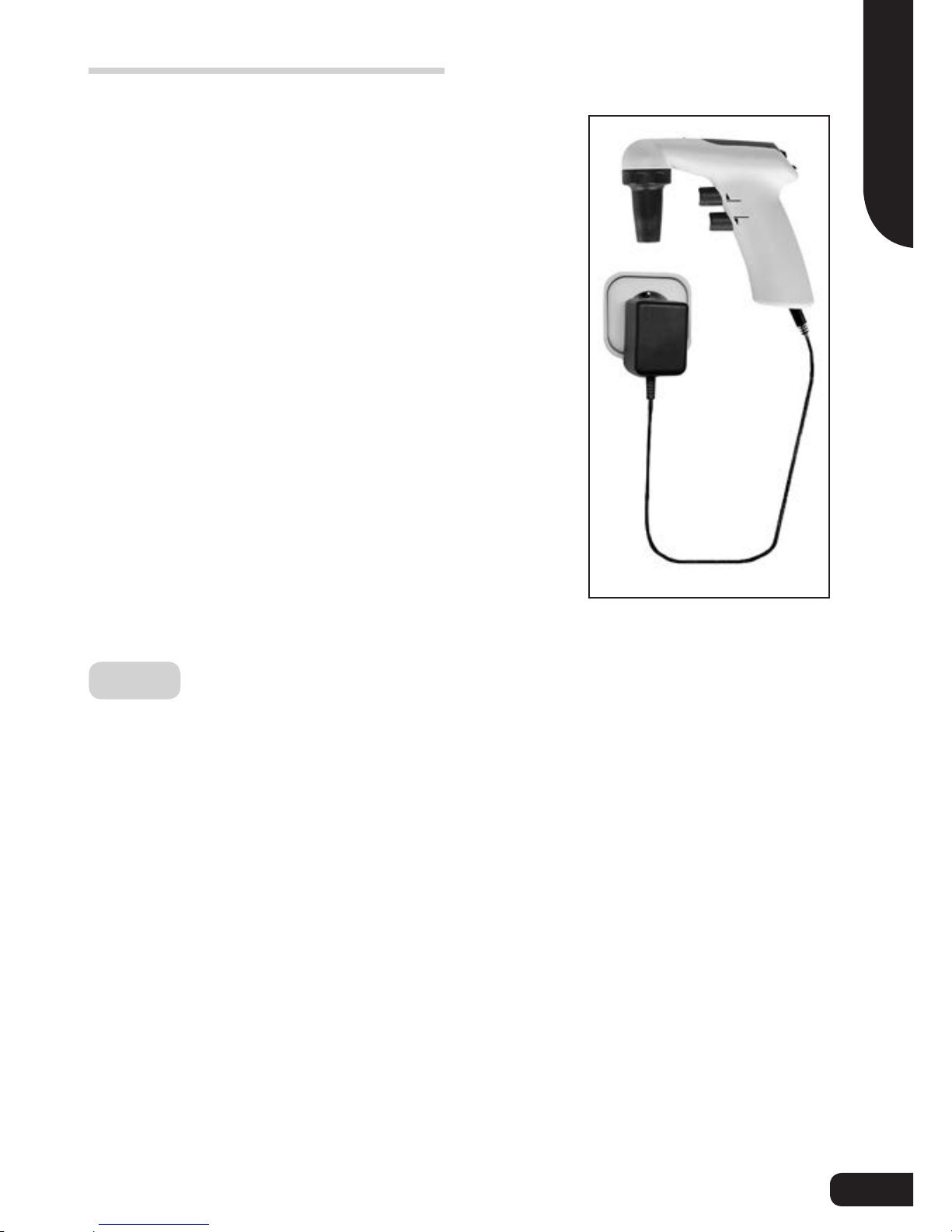

2. Nach Anschluss des Netzteils leuchtet die

LED-Anzeige des Gerätes permanent.

3. Nach vier Stunden Laden schaltet das

Netzteil automatisch auf eine gepulste
Erhaltungsladung um (LED-Anzeige blinkt
alle 15 Sekunden).

– Das Ladeverfahren verhindert das Überladen und minimiert den

Lazy-Battery-Effekt. Um die maximale Kapazität zu erhalten, ist es am
besten, den Akku erst dann nachzuladen, wenn dies durch langsames

bzw. schnelles Blinken der LED angezeigt wird.
– Das Gerät ist auch während des Nachladens betriebsbereit.
– Sollte die LED-Anzeige während des Ladens nicht aufleuchten, siehe

Kapitel 'Störung – was tun?' (s. Seite 22).

Hinweis:

15

2

4

1

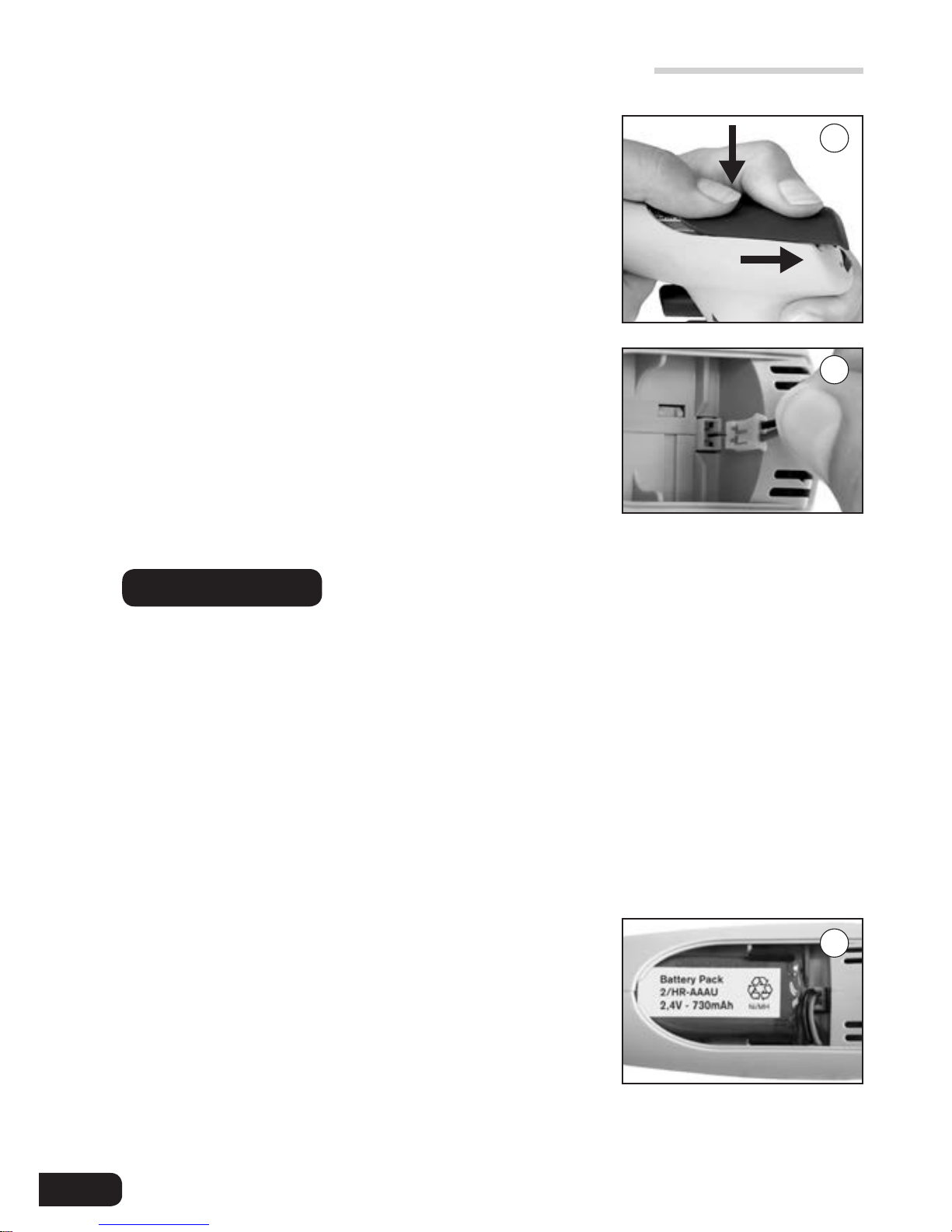

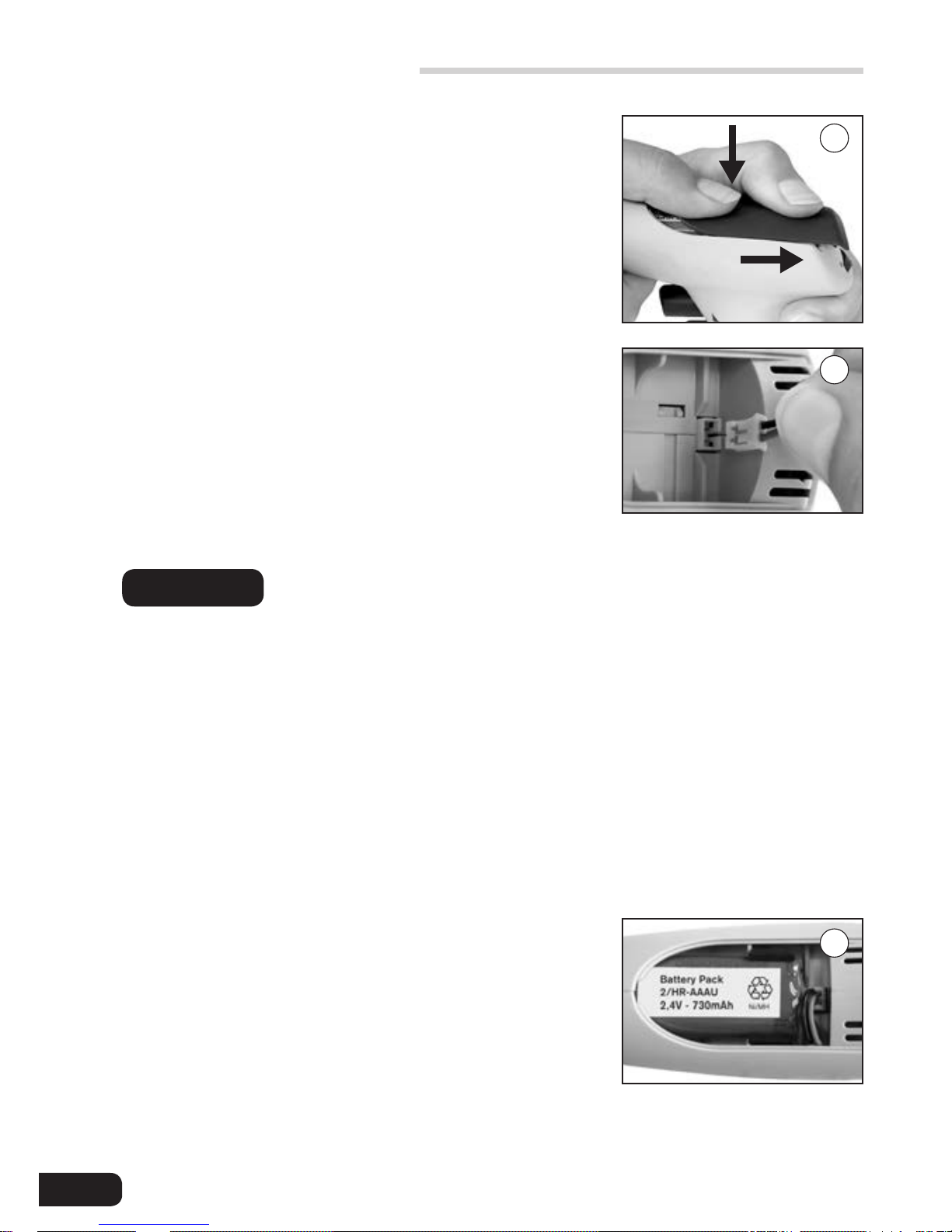

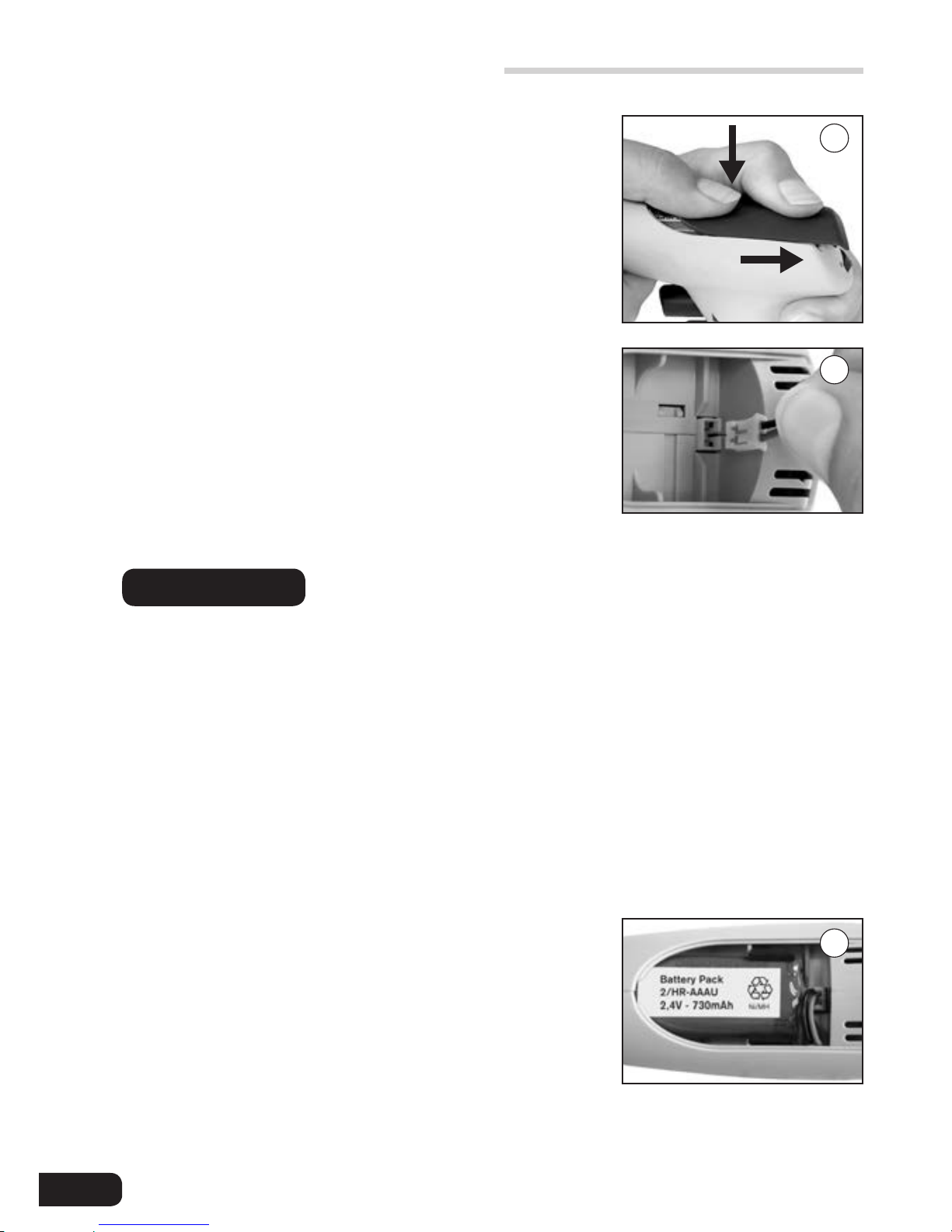

Akku austauschen

1. Zum Öffnen des Akkufachs auf die struk-

turierte Fläche drücken und gleichzeitig
den Deckel nach hinten schieben.

Nur Original-Zubehör verwenden (s. Seite 21).
Akkublock nicht gegen nicht-wiederaufladbare Batterien oder aufladbare
Akkus anderer Hersteller austauschen.
Der Gebrauch falscher Akkus oder unsachgemäße Behandlung des
Gerätes (Kurzschluss, mechan. Zerstörung, Überhitzung, etc.) kann in
Extremfällen zur Explosion des Akkus führen.

Warnung!

2. Akku entfernen: Akkustecker an den

Kabeln fassen und behutsam aus der
Buchse ziehen.

3. Stecker des neuen Akkus am Kabel

fassen, entsprechend ausrichten und fest
in die Buchse einstecken, bis er hörbar
einrastet.

4. Neuen Akku einlegen und Akkufach

schließen.

16

2

4

Deutsch

Reinigung · UV-Entkeimung · Autoklavieren

Gehäuseteile gelegentlich mit einem feuchten Tuch abwischen.
Bei ordnungsgemäßer Benutzung ist das Gerät wartungsfrei.

Das Gerät ist gegen die übliche Belastung einer UV-Entkeimungslampe
beständig. Infolge der UV Einwirkung ist eine Farbveränderung möglich.

Membranfilter, Adapter und Adaptergehäuse sind autoklavierbar bei
121 ºC (250 °F), 2 bar und einer Haltezeit von mindestens 15 Minuten
nach DIN EN 285.

Vor dem Autoklavieren müssen die Teile sorgfältig gereinigt werden
(s. Seite 17, 18).

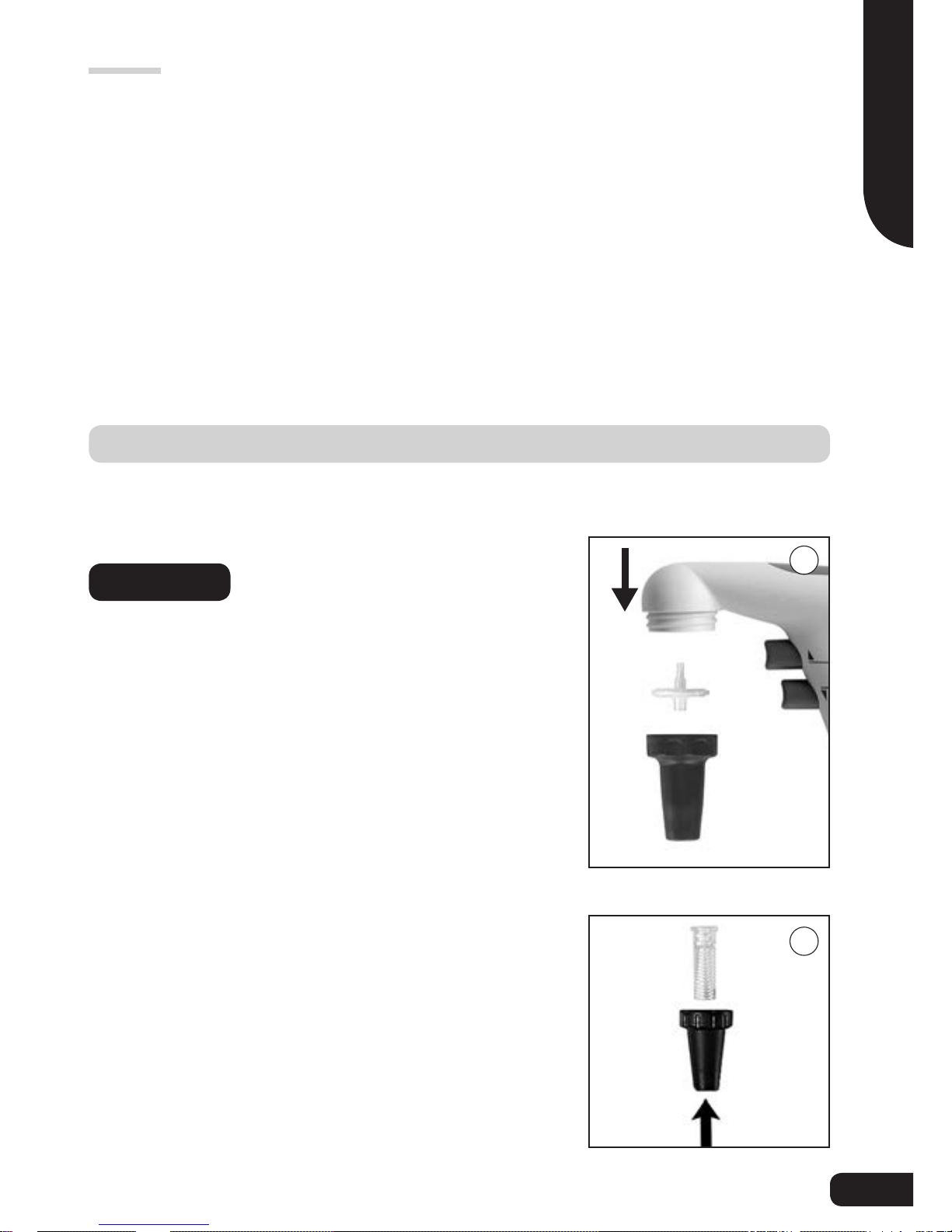

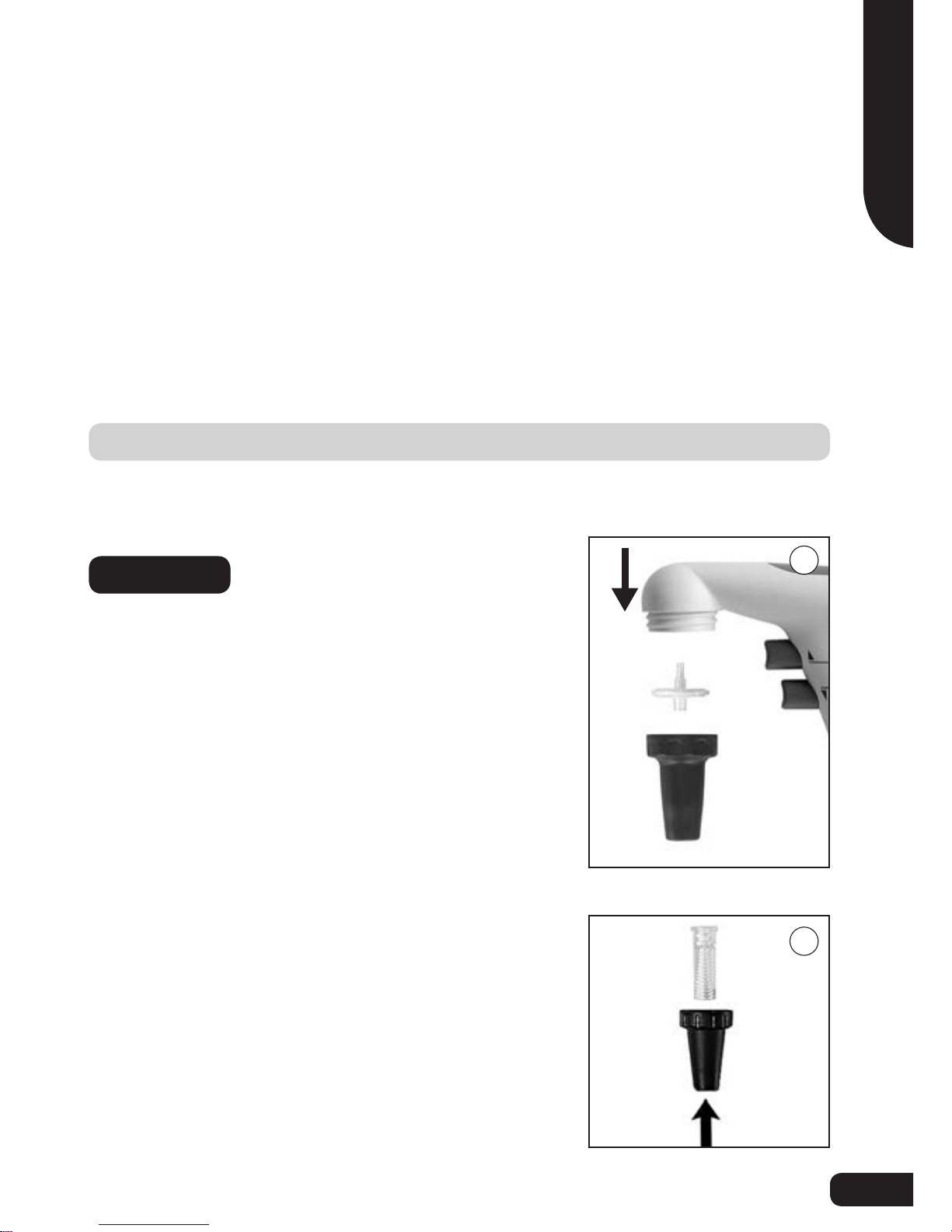

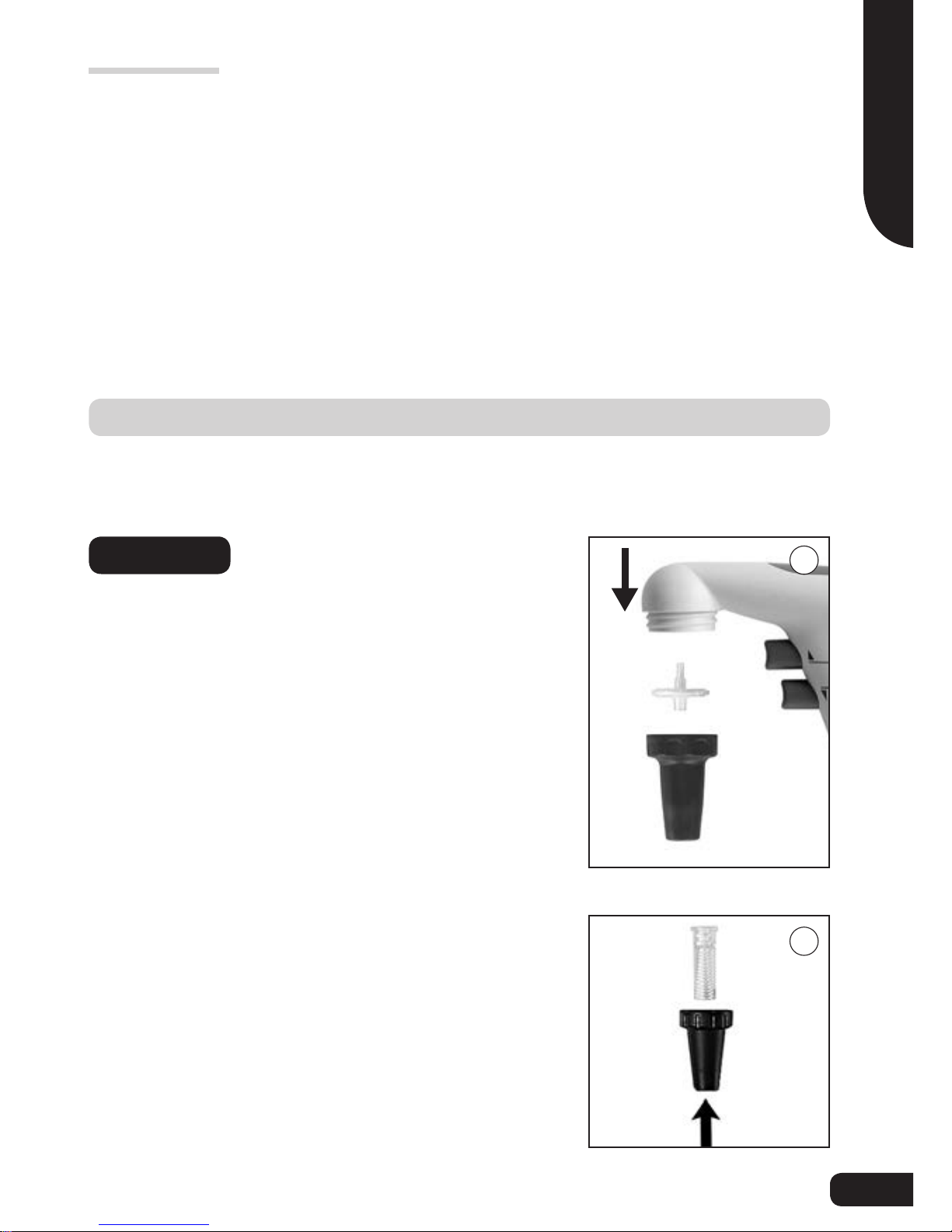

1. Pipette herausziehen.

2. Adaptergehäuse abschrauben.

3. Benetzten Membranfilter abziehen.

Nur notwendig, wenn eine Pipette überfüllt wurde oder die Saugleistung
beeinträchtigt ist.

Filter austauschen und Adapter reinigen

Schutzhandschuhe und Augenschutz tragen,
Infektionsgefahr!

Warnung!

4. Adapter nach oben aus dem Adapterge-

häuse herausdrücken. Das Rückschlag­ventil verbleibt im Adapter.

17

5

6

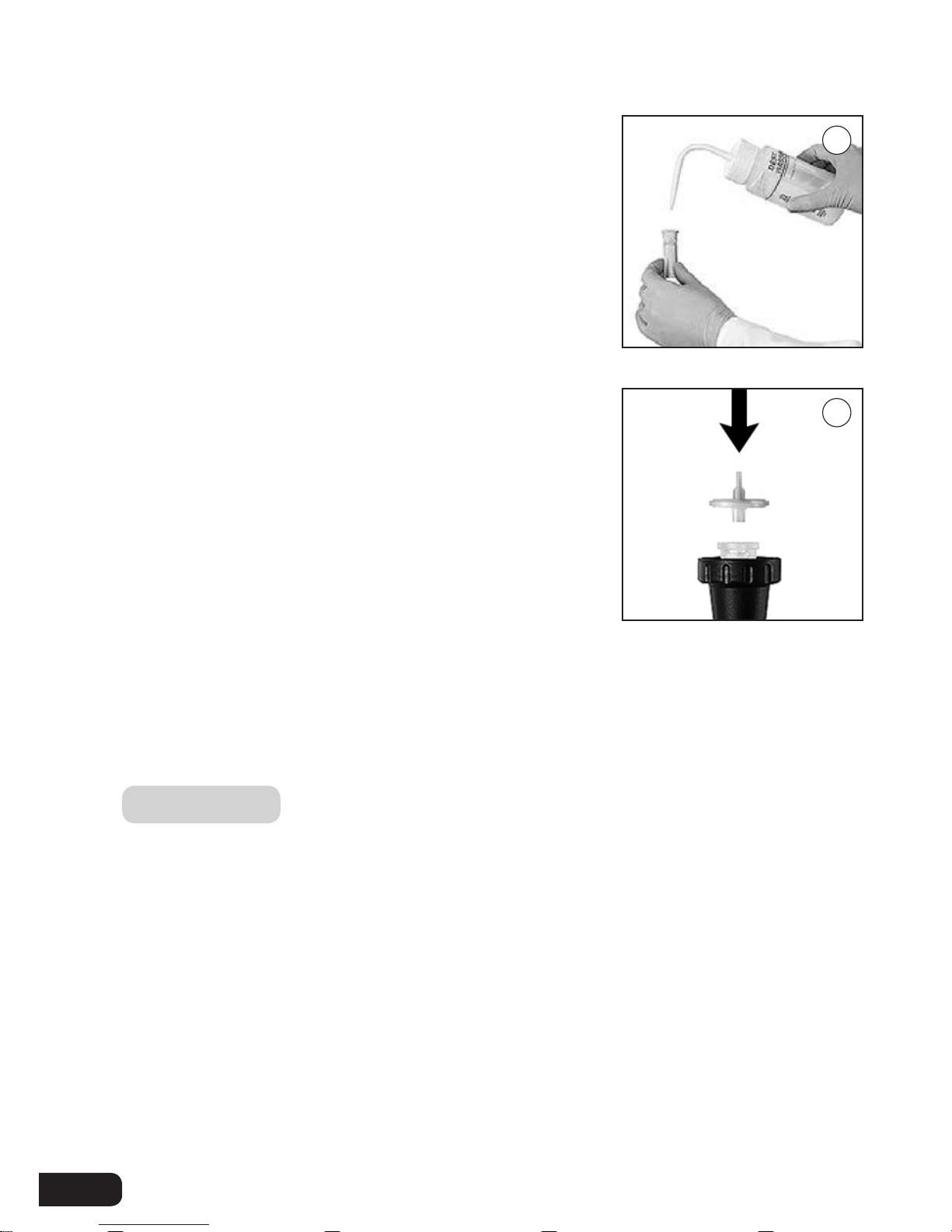

Reinigung · UV-Entkeimung · Autoklavieren

5. Zur Reinigung Adapter mit eingebautem

Rückschlagventil sorgfältig mit einer
Spritzflasche ausspülen, die mit einer
geeigneten Reinigungsflüssigkeit,
z.B. Wasser, gefüllt ist.
Anschließend ausblasen und trocknen.

7. Die komplette Pipettenaufnahme inkl.

Membranfilter ist autoklavierbar bei
121 °C (250 °F), 2 bar nach DIN EN

285.

6. Neuen Membranfilter mit dem dickeren

Anschluss nach unten zuerst in den Ad­apter eindrücken (die dünnere, konische
Seite nach oben).

8. Gerät in umgekehrter Reihenfolge wieder

komplettieren und Dichtigkeit prüfen.

Die Wirksamkeit des Autoklavierens ist vom Anwender jeweils selbst
zu prüfen. Nicht jeder Membranfilter ist geeignet! Nur Original-Zubehör
verwenden. Serienmäßig ist das Gerät mit 0,2 µm Membranfilter (roter
Farbcode) ausgestattet. Der Membranfilter ist bis zu fünfmal bei 121 °C
(250 °F) autoklavierbar. Mit 0,2 µm Membranfilter (für Zellkultur) können
Volumentoleranzen der Klasse B erzielt werden.
Zur Einhaltung der Volumentoleranzen der Klasse A sind 3 µm Membran­filter erforderlich. Diese haben aufgrund der größeren Porenweite einen
geringeren Einfluss auf die freie Ablaufzeit der Pipetten (Ersatzteile
s. Seite 21).

Hinweis:

18

Deutsch

Nach dem Einstellen des Meniskus darf ohne
Betätigung der Ventile keine Flüssigkeit aus
der Pipette tropfen.
Sollte die Pipette tropfen, siehe Kapitel
'Störung was tun?' (s. Seite 22).

Dichtigkeit prüfen

Reinigung · UV-Entkeimung · Autoklavieren

19

Bestelldaten

* Die Farben betreffen das Adaptergehäuse, Batteriefachdeckel, Pipettiertasten,

Wahlschalter und Regler. Das Gehäuse ist grau.

Farbe* dunkelblau

Best.-Nr.

magenta

Best.-Nr.

grün
Best.-Nr.

königsblau

Best.-Nr.

mit Netzteil für:

Europa

(Kontinent) 263 00 263 01 263 02 263 03

UK/Irland 263 10 263 11 263 12 263 13

USA 263 30 263 31 263 32 263 33

Australien 263 20 263 21 263 22 263 23

Japan 263 40 263 41 263 42 263 43

ohne Netzteil 263 04 – – –

accu-jet

®

pro

Pipettierhelfer mit Netzteil (100-240 V; 50/60 Hz),

inkl. Akku, 2 Batteriefachdeckel, 2 Ersatz-Membranfilter 0,2 µm,
Wandhalter und Gebrauchsanleitung.

20

Deutsch

Zubehör und Ersatzteile

Silikon-Adapter
mit Rückschlagventil

Best.-Nr.

265 08

Adaptergehäuse

Best.-Nr.

dunkelblau 266 52
magenta 266 53
grün 266 54
königsblau 266 55

Ersatz-Membranfilter

Verp.-Einh. Best.-Nr.

0,2 µm, steril

(roter Farbcode) 1 St. in Blisterverpackung 265 30

0,2 µm, unsteril 10 St. im PE-Beutel 265 35
3 µm, unsteril 1 St. in Blisterverpackung 260 52
3 µm, unsteril 10 St. im PE-Beutel 260 56

Wandhalter, grau

Best.-Nr.

265 40

Akku-Pack, NiMH

2,4 V/730 mAh

Best.-Nr.

266 30

Netzteil

Input: AC 100-240 V; 50/60 Hz
Output: DC 5 V DC/200 mA

Typ Best.-Nr.

Europa

(Kontinent) 266 01

UK/Irland 266 02
USA 266 03
Japan 266 04
Australien 266 05

21

Haftband, 2 Sätze

Best.-Nr.

265 42

Störung – was tun?

Störung Mögliche Ursache Was tun?

Saugleistung
beeinträchtigt

Motordrehzahl ist
reduziert

Motordrehzahl erhöhen
(S. 11)

Rückschlagventil
geschlossen

Wahlschalter auf Ausblasen
stellen und unteren Pipettier­knopf drücken (S. 13)

Filter oder Rückschlag­ventil verschmutzt

Rückschlagventil reinigen und
ggf. Filter auswechseln (S. 17)

Pipette tropft Filter sitzt nicht richtig Filter richtig einsetzen (S. 18)

Adapter oder Pipette
beschädigt

Adapter bzw. Pipette austau­schen (S. 17)

Pipette hält nicht
im Adapter

Adapter verschmutzt
bzw. beschädigt

Adapter reinigen, lufttrocknen
ggf. auswechseln (S. 17)

Nach Anschluss
des Netzteils blinkt
die LED-Anzeige
des Gerätes, bzw.
leuchtet nicht

Akku-Stecker nicht fest
eingesteckt

Akku-Stecker fest einstecken
(S. 9)

Falsches Netzteil Nur Original-Netzteil verwen-

den (S. 21)

Akku bzw. Netzteil
defekt

Akku/Netzteil austauschen

Gerät defekt Gerät zur Reparatur einsenden

(S. 23)

Geringe Akku­Kapazität

Akku defekt Akku austauschen (S. 16)

Das Gerät zeigt
keine Funktion

Interner Fehler
(Reset durchführen)

Akku-Stecker lösen und einen
Pipettierknopf 10 sec. lang
gedrückt halten. Dann Akku­Stecker wieder fest einstecken
(S. 9)

Wenn Sie das Problem mittels obiger Störungstabelle nicht lösen können,
wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller.

22

Deutsch

23

– Gerät gründlich reinigen und dekontaminieren!
– Fügen Sie der Rücksendung von Produkten bitte grundsätzlich eine

genaue Beschreibung der Art der Störung und der verwendeten

Medien bei. Bei fehlender Angabe der verwendeten Medien kann das

Gerät nicht repariert werden.
– Der Rücktransport geschieht auf Gefahr und Kosten des Einsenders.

Außerhalb der USA und Kanada:
– "Erklärung zur gesundheitlichen Unbedenklichkeit" ausfüllen und

gemeinsam mit dem Gerät an Hersteller oder Händler senden. Vor-

drucke können beim Händler oder Hersteller angefordert werden, bzw.

stehen unter www.brand.de zum Download bereit.

Zur Reparatur einsenden

Reparatur

Achtung!

Der Transport von gefährlichem Material ohne
Genehmigung ist gesetzlich verboten.

In den USA und Kanada:

– Bitte klären Sie mit BrandTech Scientific, Inc. die Voraussetzungen für

die Rücksendung bevor Sie das Gerät zum Service einschicken.

– Senden Sie ausschließlich gereinigte und dekontaminierte Geräte

an die Adresse, die Sie zusammen mit der Rücksendenummer

erhalten haben. Die Rücksendenummer außen am Paket gut sichtbar

anbringen.

24

Kontaktadressen

BRAND GMBH + CO KG

Otto-Schott-Straße 25
97877 Wertheim (Germany)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.de

USA und Kanada:

BrandTech

®

Scientific, Inc.
11 Bokum Road
Essex, CT 06426-1506 (USA)

Tel.: [phone]
Fax: [phone]
www.brandtech.com

Indien:

BRAND Scientific Equipment Pvt. Ltd.
303, 3rd Floor, ‘C‘ Wing, Delphi
Hiranandani Business Park, Powai
Mumbai - 400 076 (India)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.co.in

China:

BRAND (Shanghai) Trading Co., Ltd.

Guangqi Culture Plaza

Room 506, Building B
No. 2899, Xietu Road
Shanghai 200030 (P.R. China)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.cn.com

Deutsch

25

Mängelhaftung

Wir haften nicht für Folgen unsachgemäßer Behandlung, Verwendung,
Wartung, Bedienung oder nicht autorisierter Reparatur des Gerätes oder
für Folgen normaler Abnutzung, insbesondere von Verschleißteilen wie
z.B. Kolben, Dichtungen, Ventilen sowie bei Glasbruch. Gleiches gilt für
die Nichtbeachtung der Gebrauchsanleitung. Insbesondere übernehmen
wir keine Haftung für entstandene Schäden, wenn das Gerät weiter zer­legt wurde als in der Gebrauchsanleitung beschrieben oder wenn fremde
Zubehör- bzw. Ersatzteile eingebaut wurden.

USA und Kanada:
Informationen

zur Mängelhaftung finden Sie unter www.brandtech.com.

Entsorgung

Technische Änderungen, Irrtum und Druckfehler vorbehalten.

Das nebenstehende Symbol bedeutet, dass Batterien/
Akkus und elektronische Geräte am Ende ihrer Lebens­dauer vom Hausmüll (unsortierter Siedlungsabfall) getrennt
entsorgt werden müssen.

Batterien und Akkus zum Entladen nicht kurzschließen!

Warnung!

– Elektronische Geräte müssen gemäß der Richtlinie 2002/96/EG des

europäischen Parlaments und des Rates vom 27. Januar 2003 über
Elektro- und Elektronik-Altgeräte fachgerecht entsprechend den natio­nalen Entsorgungsvorschriften entsorgt werden.

– Batterien und Akkus enthalten Stoffe, die sich schädlich auf die Um-

welt und die menschliche Gesundheit auswirken können. Sie müssen
daher gemäß der Richtlinie 2006/66/EG des europäischen Parlaments
und des Rates vom 06. September 2006 über Batterien und Akku­mulatoren fachgerecht entsprechend den nationalen Entsorgungsvor­schriften entsorgt werden. Nur vollständig entladene Batterien und
Akkus entsorgen.

26

English

Table of Contents

Page

Safety Instructions 28

Function and Limitations of Use 30

Operating Elements 32

First Steps 33

Assembly 33

Wall support · Inverted Bench Placement 34

Pipetting Settings 35

Pipetting 36

Recharging the Battery 38

Replacing the Battery 40

Cleaning · UV sterilization · Autoclaving 41

Replacing the Filter and Cleaning the Adapter 41

Leak Test 43

Ordering Data 44

Accessories and Spare Parts 45

Troubleshooting 46

Repairs 47

Contact addresses 48

Warranty Information 49

Disposal 50

27

This instrument may sometimes be used with hazardous materials, opera­tions, and equipment. It is beyond the scope of this manual to address all
of the potential safety risks associated with its use in such applications. It
is the responsibility of the user of this instrument to consult and establish
appropriate safety and health practices and determine the applicability of
regulatory limitations prior to use.

Safety Instructions

1. Every user must read and understand this operating manual before

operation.

2. Follow general instructions for hazard prevention and safety instruc-

tions; e.g., wear protective clothing, eye protection and gloves.

3. Observe all specifications provided by reagent manufacturers.

4. Never use the instrument in an atmosphere with a danger of explo-

sion. Highly flammable liquids must not be pipetted.

5. Use the instrument only for pipetting liquids, with strict regard to the

defined limitations of use. Observe operating exclusions (s. page 31)!
If in doubt, contact the manufacturer or supplier.

6. Always use the instrument in such a way that neither the user nor

any other person is endangered. Avoid splashes. Only use suitable
vessels.

7. Never use force on the instrument!

8. Use only original manufacturer's accessories and spare parts. Do

not attempt to make any technical alterations. Do not dismantle the
instrument any further than is described in the operating manual!

Please read the following carefully!

!

28

English

Warning!

Improper use of the instrument or the battery (short-circuit, mechanical
damage, overheating etc.) may cause the explosion of the battery.

Safety Instructions

9. Always check the instrument for visible damage before use. If there

is a sign of a potential malfunction, immediately stop pipetting. Con­sult the 'Troubleshooting' section of this manual (see page 46), and
contact the manufacturer if needed.

10. Only the original AC adapter can be used for recharging of the

nickel-metal hydride battery.

11. The AC adapter has to be protected against moisture and must be

used only for this instrument.

12. Only authorized service personnel may repair or service the instru-

ment.

13. The battery must not be replaced with non-rechargeable batteries or

rechargeable batteries of other manufacturers (s. page 38).

29

The instrument is designed for pipetting liquids, observing the following
physical limits:

– from +10 °C to +40 °C (from 50 °F to 104 °F)

(of instrument and reagent)

– Vapor pressure up to max. 500 mbar.

Aspirate slowly above 300 mbar, in order
to prevent the liquid from boiling.

– Density up to 9.0 g/cm

3

Limitations of Use

Function and Limitations of Use

This sign certifies that the product meets the requirements of the EEC
directive and has been tested according the specified test methods.

The instrument is designed to assist the filling and dispensing of gradu­ated and volumetric pipettes of glass or plastic in the volume range
of 0.1 ml to 200 ml with a suction tube outer diameter < 9.2 mm for
measuring liquids. If the instrument is used correctly, the pipetted liquid
will only contact the pipette.

30

English

Operating Exclusions

Function and Limitations of Use

Warning!

Never use or recharge the instrument in an atmosphere with danger of
explosion. Highly flammable liquids (e.g., ether, acetone and other liquids
with a flash point below 0 °C (32 °F)) must not be pipetted.

Battery Pack, NiMH

2.4 V/730 mAh

Battery Specifications

Store the instrument and acces­sories only in cleaned condition in
a cool and dry place.

Storage temperature:

-20 °C to +50 °C
(-4 °F to +122 °F).

Storage Conditions

Never use the instrument with liquids whose vapors have a corrosive
effect or attack the materials silicone or EPDM.

The instrument is not designed for Pasteur pipettes.

31

32

Operating Elements

Air inlet/
exhaust

Battery compartment

Mode selection switch

Recharging-indicator (LED)

Membrane filter
(PP/PTFE)

Adapter with
check-valve
(SI/PTFE)

Adapter support
(PP)

Motor speed controller

AC adapter

Input: AC 100-240 V; 50/60 Hz

Output: DC 5 V/200 mA

open close

Charging socket
5 V DC / 200 mA

Filling button

Dispensing button

!

a

b

1

3

English

33

First Steps

Assembly

1. Grip battery plug by the wire, confirm

alignment of the plug and insert it in the
socket. Push it firmly into the socket until
you can hear it snap into place. Place bat­tery in compartment.

2. Select battery compartment cover:

a) smoothly rounded
b) with ridges for resting the

instrument inverted on the bench
(s. page 34).

3. Close battery compartment.

4. Recharge the battery. Charging time is

4 hours (s. page 38).

Is everything in the package?

Confirm that your package includes:

• Pipette controller

• Nickel-metal hydride battery

• 2 battery compartment covers

a) smoothly rounded
b) with ridges to place the instrument

inverted on the bench

• AC adapter

• 2 spare membrane filters 0.2 µm

• Wall support

• Operating manual

First Steps

Wall support/Inverted bench placement

Mounting the wall support

The wall support is attached with snap tapes
to permit easy removal for cleaning purposes.
To use the snap tapes, the mounting surface
must be smooth, clean and grease-free.
Prepare the surface for mounting by clean­ing with a 50% solution of isopropanol/water.
Alternatively, the wall support can be attached
to the wall with two screws.

Inverted bench placement

If the cover with ridges is mounted, instrument
can be placed inverted on the bench.

Never place the instrument inverted on the
bench with a pipette inserted.

Place the instrument in the wall support for
storage.

Attention!

34

English

Pipetting Settings

Select mode

Switch up:

Gravity-delivery

Switch down:

Blow-out
(with motor power)

Pipetting speed control

The amount of pressure on the pipetting but­tons provides continuously variable speeds up
to the rate set by the speed controller.
Press upper pipetting button for filling and
lower button for dispensing.

Adjust motor speed

Maximum motor speed is continuously adjust­able from maximum (+) to minimum (-) by
turning the thumbwheel. We recommend
using the maximum speed setting for larger
volume pipettes and a slower speed setting
for lower volume pipettes.

35

1

2

Pipetting

2. Filling

Immerse the pipette tip into the liquid.
Slowly press the upper pipetting button and
fill the pipette so that the meniscus is slightly
above the mark desired.

1. Attach the pipette

Hold the pipette as near to its upper end
as possible, and carefully insert it into the
adapter until it fits tightly.

Once the pipette has been securely attached,
always hold the instrument in a vertical posi­tion, tip down.

Be sure that the pipette fits tightly into the
adapter. Never use force. Thin pipets are
particularly liable to break. Avoid the risk of
injury!

Warning!

36

Do not overfill the pipette.

Attention!

3

English

Pipetting

4. Dispensing

Slowly press the lower pipetting button. The
dispensing speed is dependent on the amount
of pressure on the pipetting button, as well as
the setting of the speed controller, when the
mode switch is in the motor powered delivery
position.

3. Adjust the volume

Use suitable lint-free tissue to wipe the
pipette tip.
Slowly press the lower button and dispense
liquid until the meniscus is adjusted exactly to
the desired volume.

37

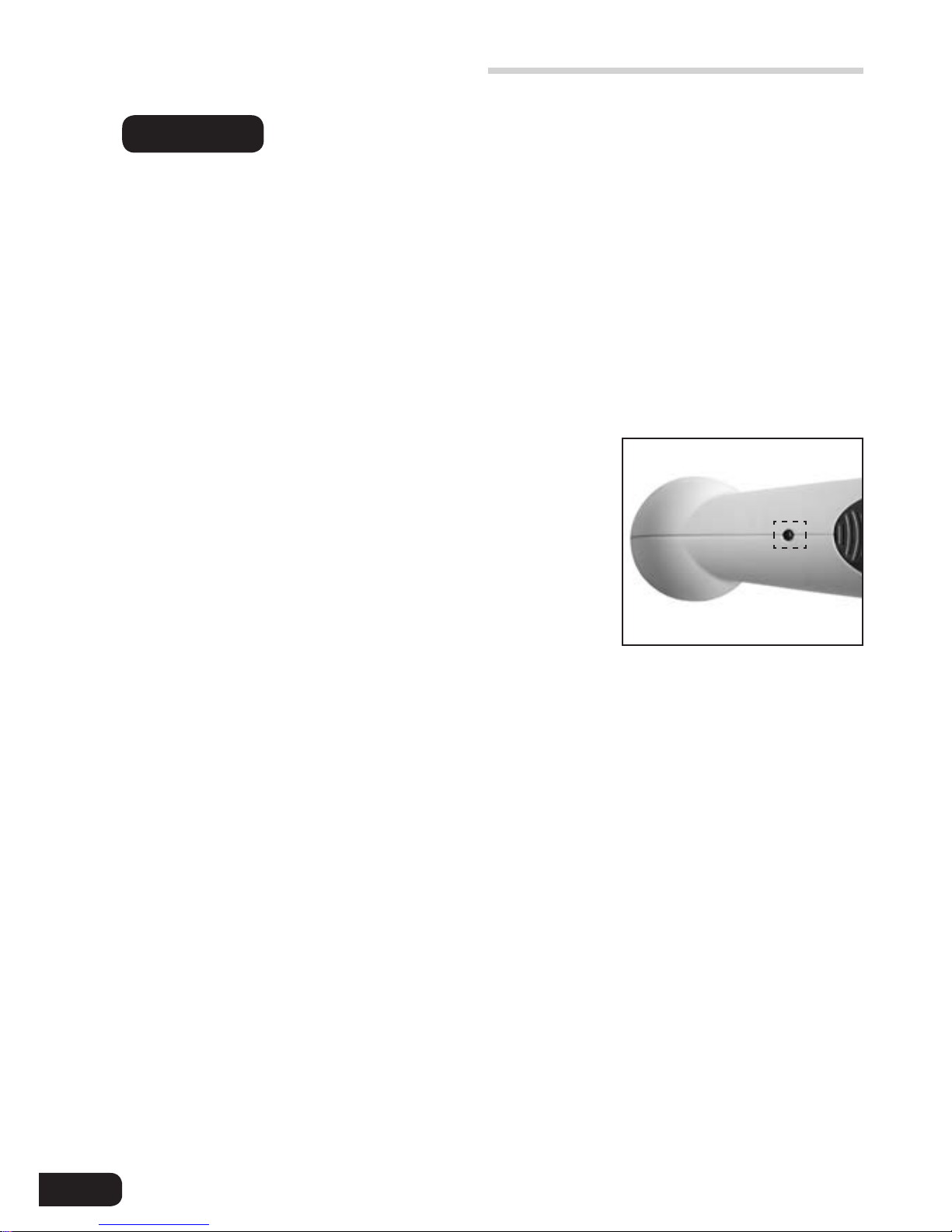

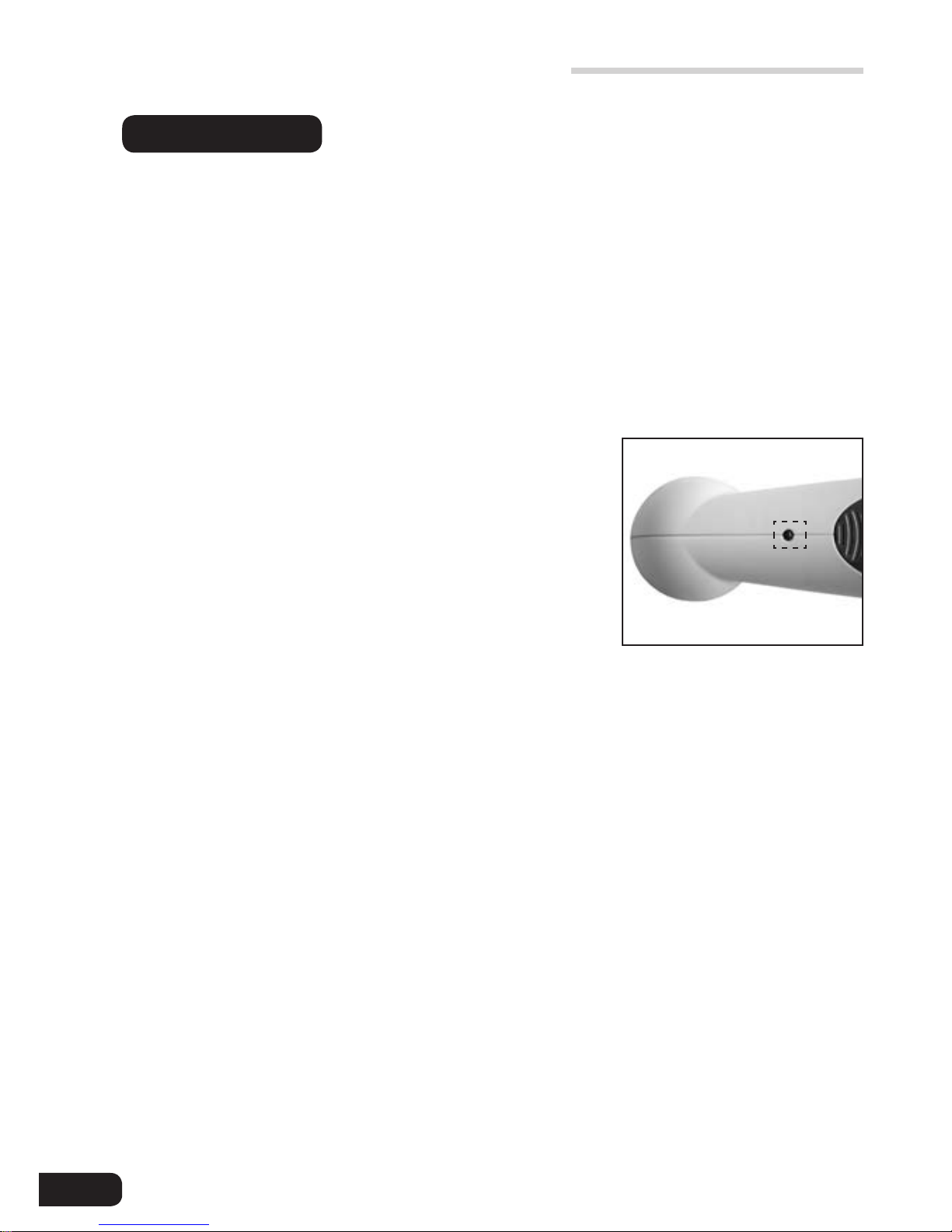

Recharging the battery

One full charge of the nickel-metal hydride battery allows 8 hours of non­stop pipetting. A flashing LED indicates the need for recharging.

Recharging indicator

• LED off:
battery charge is sufficient

• LED flashes slowly:
remaining battery charge is sufficient for a

maximum of two hours of pipetting; charg­ing of battery is recommended

• LED flashes quickly:
finish pipetting activity and charge battery

Use original manufacturer's AC adapter only! Using a different
AC adapter can damage both the instrument and the battery.

Warning!

38

English

Recharging the battery

Recharging procedure

1. Temperature range for recharging:

+10 °C to +35 °C (+50 °F to 95 °F)

2. When the AC adapter is initially con-

nected, the LED on the instrument lights
continuously.

3. After 4 hours of charging, the AC adapter

switches to a pulsed, long-term charg­ing mode (indicated by the LED flashing
every 15 seconds).

– The charging system is designed to prevent the battery from over-

charging and minimizes the lazy-battery-effect. To maintain maximum
battery capacity, it is best to charge the battery only when the slowly-

flashing or quickly-flashing LED indicates charging is needed.
– The instrument can be used during recharging.
– If the LED does not light up during charging see chapter

'Troubleshooting' (s. page 46).

Note:

39

2

4

1

Replacing the battery

1. To open the battery compartment press at

the textured surface and simultaneously
slide cover back.

Only use original manufacturer's accessories (s. page 45).
The battery must not be replaced by non-rechargeable or re­chargeable batteries of other manufacturers.
Use of the wrong batteries or improper use of the instrument
(e.g., short-circuit, mechanical damage, overheating, etc.) may
cause the batteries to explode.

Warning!

2. Remove the battery: grip battery plug

by the wire and pull it gently out of the
socket.

3. Grip the plug of the new battery by the

wire and push it firmly into the socket until
you can hear it is snapping in.

4. Insert new battery and close battery

compartment.

40

2

4

English

Cleaning · UV sterilization · Autoclaving

Occasionally wipe the housing with a damp cloth.
When properly used, the instrument is maintenance-free.

The unit can withstand the usual output of a UV sterilization lamp. The
effects of the UV may cause some color change.

Membrane filter, adapter and adapter support are autoclavable at
121 °C (250 °F), 2 bar absolute (30 psi) with a holding time of at least
15 minutes according to DIN EN 285.

Before autoclaving, the parts must be cleaned carefully (s. page 41, 42).

1. Pull out the pipette.

2. Unscrew the adapter support.

3. Pull out the membrane filter.

Only necessary if a pipette has been overfilled or the suction capacity is
impaired.

Replacing the filter and cleaning the adapter

Wear protective gloves and eye protection.
Avoid the risk of contamination!

Warning!

4. Remove the adapter from the adapter

support by pushing it upwards.
The check valve remains in the adapter!

41

5

6

Cleaning · UV sterilization · Autoclaving

5. To clean adapter with built-in check valve,

carefully rinse it by using an appropriate
compatible solvent (e.g., water) in a wash
bottle.
Blow out the liquid and allow to dry
completely.

7. The entire pipette adapter incl. membrane

filter is autoclavable at 121 °C (250 °F),
2 bar according to DIN EN 285.

6. Place the new membrane filter with

the thicker end facing downwards into the
adapter (with the smaller conical side up).

8. Reassemble the instrument in reverse

order and carry out leak test.

It is the user's responsibility to ensure effective autoclaving. Not every
membrane filter is suitable. Only use genuine manufacturer’s recom­mended accessories. Each instrument will be supplied with a 0.2 µm
membrane filter (red color code). The membrane filter is autoclavable up
to 5 times at 121 °C (250 °F). The filter with 0.2 µm pore size (for cell
culture) is sufficient to meet class B tolerances.
For class A accuracy, it is necessary to use a 3 µm membrane filter.
This filter has a larger pore size and thus permits better airflow for
gravity-delivery. (Spare parts s. page 45).

Note:

42

English

When the meniscus has been set, liquid
should not drip out of the pipette until the
valves are activated.
Should the pipette drip, see chapter 'Trouble­shooting' (s. page 46).

Leak test

Cleaning · UV sterilization · Autoclaving

43

Ordering Data

* Colors refer to accent colors on instrument pipette adapter support, battery

compartment cover, pipetting keys, mode selection switch and controls.
Instrument body is grey.

Color* dark blue

Cat. No.

magenta

Cat. No.

green

Cat. No.

royal blue

Cat. No.

with AC adapter for:

Europe

(continental) 263 00 263 01 263 02 263 03

UK/Ireland 263 10 263 11 263 12 263 13

USA

263 30 263 31 263 32 263 33

Australia 263 20 263 21 263 22 263 23

Japan 263 40 263 41 263 42 263 43

without AC adapter 263 04 – – –

accu-jet

®

pro

pipette controller with AC adapter (100-240 V;

50/60 Hz), incl. battery, 2 battery compartment covers, 2 spare

membrane filters (0.2 µm), wall support and operating manual.

44

English

Accessories and Spare Parts

Silicone adapter
with non-return valve

Cat. No.

265 08

Adapter support

Cat. No.

dark blue 266 52
magenta 266 53
green 266 54
royal blue 266 55

Spare membrane filter

Pack of Cat. No.

0,2 µm, sterile

(red color code) 1 pc. in blister pack 265 30

0,2 µm, non-sterile 10 pc. in PE-bag 265 35
3 µm, non-sterile 1 pc. in blister pack 260 52
3 µm, non-sterile 10 pc. in PE-bag 260 56

Wall support, grey

Cat. No.

265 40

Snap tapes, 2 sets

Cat. No.

265 42

Battery pack, NiMH

2.4 V/730 mAh

Cat. No.

266 30

AC adapter

Input: AC 100-240 V; 50/60 Hz
Output: DC 5 V/200 mA

Types Cat. No.

Europe

(continental) 266 01

UK/Ireland 266 02
USA 266 03
Japan 266 04
Australia 266 05

45

Troubleshooting

Trouble Possible cause Action to be taken

Suction capacity
impaired

Motor speed is reduced Increase motor speed (p. 35)

Check valve closed Set mode selection switch

for 'power delivery' and press
lower button for blow out
(p. 37)

Filter or check valve
dirty

Clean and/or replace check
valve (p. 41)

Pipette drips Filter not properly

positioned

Insert filter properly (p. 42)

Adapter or pipette
damaged

Replace adapter or pipette
(p. 41)

Pipette not held
properly

Adapter dirty or dam­aged

Clean the adapter, allow it to
dry and/or replace it (p. 41)

After connecting
the AC adapter,
the LED-display
of the instrument
flashes or does not
light up

Plug of the battery not
firmly pushed in

Firmly push in the battery plug
(p. 33)

Wrong AC adapter Only use original AC adapter

(p. 45)

Battery/AC adapter
defective

Replace battery/AC adapter

Instrument defective Send the instrument in for

repair (p. 47)

Low battery charge Battery problem Replace battery (p. 40)

Instrument doesn't
work

Internal error
(carry out reset)

Pull out battery plug and press
a pipetting button for 10 sec­onds. Then firmly push in the
battery plug again (p. 33)

If recommendations in the Troubleshooting section do not solve current
problems, contact your authorized dealer or the manufacturer directly.

46

English

Repairs

47

–

Clean and decontaminate the instrument carefully.

– It is essential always to include

an exact description of the type of
malfunction and the media used. If information regarding media used is
missing, the instrument cannot be repaired.

–

Shipment is at the risk and the cost of the sender.

Outside the U.S. and Canada:

–

Complete the “Declaration on Absence of Health Hazards” and send the

instrument to the manufacturer or supplier. Ask your supplier or manufac­turer for the form. The form can also be downloaded from www.brand.de.

Return for repair

Important!

Transporting of hazardous materials without a permit
is a violation of federal law.

In the U.S. and Canada:

–

Contact BrandTech Scientific, Inc. and obtain authorization for the
return before sending your instrument for service.

– Return only cleaned and decontaminated instruments, with the Return

Authorization Number prominently displayed on the outside of the pak­kage to the address provided with the Return Authorization Number.

48

Contact addresses

BRAND GMBH + CO KG

Otto-Schott-Straße 25
97877 Wertheim (Germany)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.de

USA and Canada:

BrandTech

®

Scientific, Inc.
11 Bokum Road
Essex, CT 06426-1506 (USA)

Tel.: [phone]
Fax: [phone]
www.brandtech.com

India:

BRAND Scientific Equipment Pvt. Ltd.
303, 3rd Floor, ‘C‘ Wing, Delphi
Hiranandani Business Park, Powai
Mumbai - 400 076 (India)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.co.in

China:

BRAND (Shanghai) Trading Co., Ltd.

Guangqi Culture Plaza

Room 506, Building B
No. 2899, Xietu Road
Shanghai 200030 (P.R. China)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.cn.com

English

49

Warranty

We shall not be liable for the consequences of improper handling, use,
servicing, operating or unauthorized repairs of the instrument or the
consequences of normal wear and tear especially of wearing parts such
as pistons, seals, valves and the breakage of glass as well as the failure
to follow the instructions of the operating manual. We are not liable for
damage resulting from any actions not described in the operating manual
or if non-original spare parts or components have been used.

U.S. and Canada:
Information for warranty please see www.brandtech.com.

Disposal

Subject to technical modification without notice. Errors excepted.

The adjoining symbol means that storage batteries and
electronic devices must be disposed of separately from
household trash (mixed municipal waste) at the end of their
service life.

Do not short-circuit the battery to discharge it!

Warning!

– According to the Directive 2002/96/EC of the European Parliament

and of the Council on Waste Electrical and Electronic Equipment
(WEEE) of 27 January 2003, electronic equipment requires disposal
according to the relevant national disposal regulations.

– Batteries contain substances that can have harmful effects on the

environment and human health. Therefore according to the Directive
2006/66/EC of the European Parliament and the Council on Waste
Batteries of 6 September 2006 batteries require disposal according
to the relevant national disposal regulations. Dispose of batteries only
when completely discharged.

50

Français

Table des matières

Page

Règles de sécutité 52

Fonction et limites d'emploi 54

Eléments de commande 56

Premiers pas 57

Mis en service 57

Support mural · rangement sur table 58

Fonctions de pipetage 59

Pipetage 60

Recharge de l'accumulateur 62

Remplacement de l'accumulateur 64

Nettoyage · Autoclavage
Désinfection aux rayons UV 65

Remplacement du filtre et
nettoyage de l'adaptateur 65

Vérification de l'étanchéité 67

Données de commande 68

Accessoires et pièces de rechange 69

Dérangement – que faire 70

Réparation 71

Adresses de contact 72

Garantie 73

Elimination 74

51

Cet appareil peut être utilisé avec des matériaux dangereux ou en relation
avec des appareillages ou procédés dangereux. Le livret mode d'emploi
n'a pas pour but d'exposer tous les problèmes de sécurité pouvant en
résulter. Ce sera donc de la responsabilité de l'utilisateur d'être sûr que
les consignes de sécurité et de santé seront respectées. C'est à lui de
déterminer les restrictions correspondantes avant l'emploi de l'appareil.

Régles de sécurité

1. Chaque utilisateur doit avoir lu et compris le mode d'emploi avant

d'employer l'appareil.

2. Tenir compte des avertissements de danger et suivre les règles de

sécurité générales, comme par ex. en portant des vêtements de
protection, protection des yeux et des mains.

3. Observer les données des fabricants de réactifs.

4. Ne pas utiliser l'appareil dans une atmosphère pouvant provoquer des

explosions. Des milieux facilement inflammables ne doivent pas être
pipettés.

5. Employer uniquement l’appareil pour le pipetage de liquides en

observant les restrictions d’emploi définies. Observer les interdictions
d’emploi (voir page 55). En cas de doute, se renseigner auprès du
fabricant et/ou du fournisseur.

6. Toujours travailler de façon à ne mettre en danger ni vous-même ni

autrui. Eviter les éclaboussures. Employer un collecteur approprié.

7. Ne jamais employer la force.

8. Employer uniquement les accessoires et pièces de rechange origi-

naux. Ne pas effectuer de modifications techniques. Ne pas démon­ter l'appareil plus que ce qui est indiqué dans le mode d'emploi!

A lire attentivement!

!

52

Français

Avertissement!

L'utilisation inadéquate de l'appareil ou de l'accu (court-circuit, destruc­tion mécanique, échauffement excessif etc.) peut provoquer l'explosion
de l'accu dans le cas le plus défavorable.

Régles de sécurité

9. Avant l’utilisation vérifier l’état correct de l’instrument. Si des

dérangements se manifestent, arrêter immédiatement le pipetage et
consulter le chapitre ‘Dérangement, que faire?’ (voir page 70). Si
besoin est, contacter le fabricant.

10. N'utiliser que le bloc d'alimentation pour recharger l'accu au nickel

métal-hydrure.

11. Le bloc d'alimentation doit être protégé de l'humidité et ne doit être

utilisé que pour cet appareil.

12. Réparations et manipulations à l'intérieur de l'appareil ne doivent être

effectués que par des spécialistes autorisés.

13. Ne pas remplacer l'accu par des accus non rechargeables ou rechar-

geables d'autres fabricants (voir page 62).

53

L'appareil sert à le distribution de liquides compte tenu des limites
physiques suivantes:

– de +10 °C à +40 °C (de 50 °F à 104 °F)

(de l'appareil et du réactif)

– tension de vapeur jusqu'à max. 500 mbar.

Au-dessus d’une pression de 300 mbar,
aspirer lentement pour éviter l’ébullition du liquide.

– densité: jusqu'à 9,0 g/cm

3

Restrictions d'emploi

Fonction et limites d'emploi

Avec ce signe nous attestons que ce produit répond aux exigence fixées
dans les directives de la CE et a été soumis aux essais déterminés.

L'appareil sert à pipeter des liquides avec les pipettes graduées et les
pipettes jaugées, en verre ou en matière plastique, dans le domaine
de 0,1 ml à 200 ml et avec tube d'aspiration d'un diamètre extérieur
< 9,2 mm. Quand l’appareil est utilisé correctement, le liquide pipeté
n'entre en contact qu’avec la pipette.

54

Français

Interdictions d'emploi

Fonction et limites d'emploi

Avertissement!

L'appareil ne doit pas être utilisé ou chargé dans une atmosphère pou­vant provoquer des explosions. Des milieux facilement inflammables ne
doivent pas être pipettés. (Point d'inflammation au-dessous de 0 °C
(32 °F), par ex. éther, acétone).

Pack d'accumulateur, NiMH
2,4 V/730 mAh

Spécifications des piles

Stocker l'appareil et les acces­soires seulement une fais nettoyé
dans un endroit sec et frais.

Température de stockage:

-20 °C a + 50 °C
(-4 °F a +122 °F).

Conditions de stockage

Ne jamais utiliser l‘appareil pour les liquides dont les vapeurs ont un effet
corrosif ou qui attaquent les matières suivantes: le silicone et l‘EPDM.

L’appareil n’est pas approprié pour l’utilisation avec des pipettes Pasteur.

55

Eléments de commande

56

orifice d'équilibre
de pression

logement de
l'accu

sélecteur des

modes opérationes

indicateur de
charge (LED)

membrane filtrante
(PP/PTFE)

adaptateur/
soupape antiretour
(SI/PTFE)

boîtier de
l'adaptateur
(PP)

régulateur-limiteur de

vitesse du moteur

bloc d'alimentation

Input: AC 100-240 V; 50/60 Hz

Output: DC 5 V/200 mA

ouvert fermé

douille de charge
5 V DC / 200 mA

bouton d'aspiration

bouton d'évacuation

!

a

b

1

3

Français

Premiers pas

Mise en service

1. Saisir le connecteur de l'accu par le câble,

l'orienter correctement et l'introduire
fermement dans la douille de l'appareil,
jusqu'à ce que l'on entende la prise s'en­clencher. Insérer l'accu dans son logement.

2. Choisir le couvercle de logement de l‘accu

selon les besoins:

a) arrondi
b) strié en long afin de ranger l'appareil

'la tête la première' sur la table de
laboratoire (voir page 58).

3. Fermer le logement de l‘accu.

4. Recharge de l'accumulateur. Le temps de

charge est de 4 heures (voir page 62).

Tout est-il dans l'emballage.

L'emballage contient:

• aspirateur

• accu au nickel métal-hydrure

• 2 couvercles de logement de l'accu

a) arrondi
b) strié en long afin de ranger l'appareil

'la tête la première' sur la table de
laboratoire

• bloc d'alimentation

• 2 membranes filtrantes de rechange, 0,2 µm

• support mural

• mode d'emploi

57

Premiers pas

Support mural/rangement sur table

Montage du support mural

Le support mural est fixé au mur à l’aide de
rubans auto-adhésifs afin de permettre un
démontage aisé de celui-ci pour le nettoyage.
Pour l’utilisation des rubans auto-adhésifs, la
surface du mur choisie pour le montage doit
être lisse, propre et sans graisse. Avant le
montage, nettoyer la surface choisie avec un
mélange isopropanol/eau (50/50). Alterna­tivement, le support mural peut être vissé au
mur à l’aide de deux vis.

Rangement sur table

En cas d’utilisation du couvercle strié en long
pour le logement de l’accu: l’appareil peut
également être placé 'la tête la première' sur
la table de laboratoire.

Lorsque la pipette est emboîtée dans l’aspi­rateur, ne jamais placer l’appareil 'la tête la
première'.

Pour ranger l'appareil: le placer dans le
support mural.

Attention!

58

Français

Fonctions de pipetage

Choisir mode

Commutateur levé:

Ecoulement libre

Commutateur baissé:

Evacuation par soufflage

à l'aide du moteur

Changer la vitesse de pipetage

Plus on pousse les boutons de pipetage dans
l‘appareil, plus la vitesse pour remplir ou bien
évacuer la pipette augmente continuellement
jusqu‘à la vitesse maximale fixée par le limi­teur de vitesse du moteur. Appuyer douce­ment sur le bouton de pipetage supérieur
pour remplir la pipette, et sur le bouton de
pipetage inférieur pour l‘évacuer.

Limiter la vitesse du moteur

La vitesse du moteur peut être réglée en
continu du maximum (+) au minimum (-) en
tournant la molette de réglage. Nous recom­mandons de régler la vitesse sur le maximum
dans le cas de pipettes de grands volumes et
de régler une vitesse plus lente dans le cas de
pipettes de petits volumes.

59

1

2

Pipetage

2. Remplissage

Plonger la pointe de la pipette dans le liquide.
Doucement appuyer sur le bouton de pipetage
supérieur et remplir la pipette jusqu‘à ce
que le ménisque dépasse légèrement le trait
souhaité.

1. Emboîter la pipette

Saisir la pipette le plus près de son extrémité
supérieure, et la pousser avec précaution
dans l’adaptateur jusqu’à ce qu’elle soit soli­dement positionnée.

Lorsque la pipette est emboîtée dans l’aspira­teur, toujours tenir l'appareil verticalement, la
pointe vers le bas.

Veillez bien à ce que la pipette soit solidement
positionnée. Ne jamais employer la force!
Vous risqueriez de casser le verre, surtout
dans le cas de pipettes minces! Danger de
blessures!

Avertissement!

60

Ne pas remplir trop la pipette.

Attention!

3

Français

Pipetage

4. Evacuer

Appuyer doucement sur le bouton de pipetage
inférieur. La vitesse d'evacuation augmente
continuellement à mesure que l'on pousse le
bouton dans l'appareil. Pour la fonction d'éva­cuation à l'aide du moteur, la vitesse dépend
de la vitesse du moteur.

3. Régler le volume

Essuyer l'extérieur de la pointe de la pipette
avec un tissu non pelucheux adéquat.
Doucement appuyer sur le bouton de pipetage
inférieur jusqu'à ce que le ménisque soit
exactement ajusté au volume désiré.

61

Recharge de l'accumulateur

Quand l’accu au nickel métal-hydrure incorporé est totalement chargé,
il fonctionne 8 heures environ.
Un LED clignotant indique qu’il faut recharger l’accumulateur.

Indicateur de charge

• LED éteint:
la charge de l’accu est suffisante

• la charge restante de l’accu est suffi

sante pour pipeter 2 heures d’affilée
(maximum); il est recommandé de
recharger l’accu

• LED clignotant rapidement:
terminer le pipetage et recharger l’accu

On ne doit utiliser que le bloc d'alimentation d'origine pour charger
l'appareil. L'emploi d'un autre bloc d'alimentation risque d'abimer
l'accumulateur ou l'appareil.

Avertissement!

62

Français

Recharge de l'accumulateur

Allure de la charge

1. Température de charge:

+10 °C a +35 °C (+50 °F a 95 °F)

2. Après avoir branché le bloc d'alimentation,

le LED de l’appareil s’allume de façon
permanente.

3. Après 4 heures de charge, le bloc

d'alimentation passe automatiquement en
charge de maintien de courant pulsé (le
LED clignote toutes les 15 secondes).

– Cette procédure de charge est conçue pour éviter la surcharge

de l’accu et minimise l’effet lazy-battery. La meilleure façon de main­tenir la capacité maximum de l’accu, c’est de ne recharger celui-ci que
quand le LED, clignotant lentement ou bien rapidement, indique qu’il

faut le recharger.
– L'appareil est prêt pour l'emploi même pendant la recharge.
– Si le LED n’est pas allumé pendant la charge, voir chapitre

'Dérangement – que faire?' (voir page 70).

Remarque:

63

2

4

1

Remplacement de l'accumulateur

1. Pour ouvrir le logement de l’accu, presser

sur la surface rainurée et en même temps
faire glisser le couvercle vers l’arrière.

N'utiliser que des pièces de rechange original (voir page 69).
Ne jamais changer l'accu contre d'autres accus ou piles primaires.
L'utilisation d'accus inadéquat ou la manipulation inappropriée de l'ap­pareil (court-circuit, destruction mécanique, échauffement excessif, etc.)
peut provoquer l'explosion de l'accu dans le cas le plus défavorable.

Avertissement!

2. Extraire l’accu de son logement: saisir

les connecteurs de l’accu par les câbles
et les retirer doucement de la douille de
l’appareil.

3. Saisir les connecteurs du nouvel accu par

les câbles, les orienter correctement et
les introduire fermement dans la douille
de l’appareil, jusqu'à ce que l'on entende
la prise s'enclencher.

4. Insérer le nouvel accu dans son logement

et fermer celui-ci.

64

2

4

Français

Nettoyage · Désinfection aux rayons UV · Autoclavage

De temps à autre, essuyer les pièces de boîtier avec un chiffon humide.
Quand il est utilisé correctement, l'appareil ne nécessite aucun entretien.
Membrane filtrante, adaptateur et boîtier de l'adaptateurs sont autocla­vable à 121 ºC (250 °F), 2 bar et une durée de maintien d'au moins 15
minutes selon DIN EN 285.

L'appareil est résistant contre la charge usuelle d’une lampe de désinfec­tion aux rayons UV. L’action des rayons UV peut causer un changement de
couleur.

Avant de passer dans l’autoclave, les pièces doivent être nettoyés
soigneusement (v. pages 65, 66).

1. Retirer la pipette.

2. Dévisser le boîtier de l'adaptateur.

3. Retirer la membrane filtrante mouillée.

Seulement nécessaire si une pipette a été remplie trop ou si le pouvoir
d‘aspiration est gêné.

Remplacement du filtre et nettoyage de l'adaptateur

Porter des gants protecteurs et des protection
des yeux, danger de contamination.

Attention!

4. Faire sortir l'adaptateur de boîtier de

l'adaptateur en le poussant vers le haut.
La soupape anti-retour reste dans l'adap­tateur.

65

5

6

5. Pour nettoyer l'adaptateur avec soupape

antiretour incorporée, le rincer soigneu­sement un utilisant une pissette remplie
d'un liquide nettoyant, par example de
l'eau.
Ensuite, souffler et sécher l'adaptateur.

7. L'unité complète pour le logement de

pipette, avec membrane filtrante, est
autoclavable à 121 °C (250 °F), 2 bar,
selon DIN EN 285.

6. Enfoncer la nouvelle membrane filtrante

d'abord dans l'adaptateur, le côté plus
gros vers le bas (côté conique vers le
haut).

8. Remonter l'appareil dans l'ordre inverse et

vérifier l'étanchéité.

L'efficacité de l'autoclavage est à vérifier à chaque fois par l'utilisa­teur lui-même. Les membranes filtrantes ne sont pas toutes indiquées!
N'utiliser que les accessoires d'origine. L'appareil standard est équipé
d'une membrane filtrante de 0,2 µm (code-couleur rouge). La membrane
filtrante est jusqu'à 5 fois autoclavable à 121 °C (250 °F).
Les tolérances de volume de la classe B peuvent être obtenues avec des
membranes filtrantes de 0,2 µm (pour culture de cellules).
Pour obtenir les tolérances de volume de la classe A, il faut utiliser des
membranes filtrantes de 3 µm. Grâce au diamètre des pores plus grand,
ces membranes – ci ont une influence peu considérable sur le temps
d'écoulement libre des pipettes. (Pieces de rechange voir page 69).

Remarque:

66

Nettoyage · Désinfection aux rayons UV · Autoclavage

Français

Après l'ajustage du ménisque, le liquide ne
doit pas goutter tant qu'on n'active pas les
soupapes.
Si la pipette goutte, voir chapitre
'Dérangement – que faire?' (voir page 70).

Vérification de l'étanchéité

67

Nettoyage · Désinfection aux rayons UV · Autoclavage

Données de commande

* Les couleurs concernent le boîtier de l'adaptateur, le couvercle de compartiment

pour pile, l'interrupteur de sélection et le régulateur. Le boîter est gris.

Couleur* bleu foncé

Réf.

magenta

Réf.

vert

Réf.

bleu roi

Réf.

avec bloc d'alimentation pour:

Europe

(continent) 263 00 263 01 263 02 263 03

UK/Irlande 263 10 263 11 263 12 263 13

Etats-Unis 263 30 263 31 263 32 263 33

Australie 263 20 263 21 263 22 263 23

Japon 263 40 263 41 263 42 263 43

sans bloc
d'alimentation

263 04 – – –

Aspirateur accu-jet

®

pro

avec bloc d'alimentation (100-240 V;

50/60 Hz), accu, 2 couvercles de logement de l'accu, 2 membrane

filtrantes de rechange (0,2 µm), support mural et mode d'emploi incl.

68

Français

Accessoires et pièces de rechange

Adaptateur en silicone
avec soupape antiretour

Réf.

265 08

Boîtier de l'adaptateur

Réf.

bleu foncé 266 52
magenta 266 53
vert 266 54
bleu roi 266 55

Membrane filtrante de rechange

Emb. standard Réf.

0,2 µm, stérilisée

(code-c. rouge) 1 unité en emb. en blister 265 30

0,2 µm, non stérilisée 10 unités en sachet en PE 265 35
3 µm, non stérilisée 1 unité en emb. en blister 260 52
3 µm, non stérilisée 10 unités en sachet en PE 260 56

Support mural, gris

Réf.

265 40

Rubans auto-adhésifs, 2 jeux

Réf.

265 42

Pack d'accumulateur, NiMH

2,4 V/730 mAh

Réf.

266 30

Bloc d'alimentation

Input: AC 100-240 V; 50/60 Hz
Output: DC 5 V/200 mA

Type Réf.

Europe

(continent) 266 01

UK/Irlande 266 02
Etats-Unis 266 03
Japon 266 04
Australie 266 05

69

Dérangement – que faire?

Dérangement Cause possible Que faire?

Pouvoir d'aspira­tion gêné

La vitesse du moteur
est réduite

Augmenter la vitesse du moteur
(page 59)

Soupape antiretour
fermée

Régler le sélecteur sur 'évacuation
par soufflage' et appuyer sur le bou­ton de pipetage inférieur (page 61)

Membrane filtrante
ou soupape antiretour
encrassées

Nettoyer la soupape antiretour et,
si besoin est, remplacer le soupape
antiretour (page 65)

La pipette goutte Membrane filtrante mal

positionnée

Monter correctement la membrane
filtrante (page 66)

Adaptateur ou pipette
détériorés

Remplacer l’adaptateur ou bien la
pipette (page 65)

La pipette est
éjectée de le boî­tier de l'adapteur

Adaptateur encrassé ou
détérioré

Nettoyer l'adaptateur, faire sécher
à l'air. Si besoin est, le remplacer
(page 65)

Après avoir
branché le bloc
d'alimentation, le
LED de l’appareil
clignote ou n’est
pas allumé

Les connecteurs de
l'accu ne sont pas bien
introduits

Bien introduire les connecteurs de
l'accu (page 57)

Bloc d'alimentation
inadéquat

N'utiliser que le bloc d'alimentation
d'origine (page 69)

Accu ou bloc d'alimen­tation ne fonctionne pas

Remplacer l'accu ou le bloc d'ali­mentation

L'appareil ne fonctionne
pas

Renvoyer l'appareil au fabricant pour
réparation (page 71)

Capacité d'accu
limitée

Accu détérioré Remplacer l'accu (page 64)

L'appareil ne
fonctionne pas

Erreur interne (procéder
au reset)

Retirer les connecteurs de l'accu
et appuyer pendant 10 sec. sur le
bouton de pipetage. Ensuite bien
réintroduire les connecteurs d'accu
(page 57)

70

Si les recommandations du guide ci-dessus n'offrent pas la solution au problème, veuillez
contacter votre fournisseur ou directement le fabricant.

Français

71

Réparation

Envoyer en réparation

Attention:

Transporter des matériaux dangereux sans autorisation
est interdit par la loi.

– Nettoyer et décontaminer soigneusement l’appareil.
– Veuillez renvoyer l’appareil, de principe joindre une description précise

du type de dysfonctionnement et des fluides utilisés. Si les liquides

utilisés ne sont pas indiqués, l'instrument ne peut pas etre reparé.
– Tout retour est aux périls et aux frais de l‘expéditeur.

En dehors des États-Unis et de Canada:

– Remplir l’»Attestation de Décontamination» et la retourner avec

l’appareil au fabricant ou au fournisseur. Demander le formulaire au

fournisseur ou au fabricant ou bien en téléchargement gratuit sous

www.brand.de.

Aux États-Unis et au Canada:

–

Veuillez contacter BrandTech Scientific, Inc. pour demander les condi-

tions de retour de l’appareil avant de le renvoyer au service après-

vente.

–

Veuillez renvoyer seulement les appareils dûment nettoyés et décon-

taminés, avec le numéro d’autorisation de retour bien en évidence sur

l’extérieur de l’emballage, à l’adresse indiquée avec le numéro d’auto-

risation de retour.

72

Adresses de contact

BRAND GMBH + CO KG

Otto-Schott-Straße 25
97877 Wertheim (Germany)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.de

États-Unis

et Canada:

BrandTech

®

Scientific, Inc.
11 Bokum Road
Essex, CT 06426-1506 (USA)

Tel.: [phone]
Fax: [phone]
www.brandtech.com

Inde:

BRAND Scientific Equipment Pvt. Ltd.
303, 3rd Floor, ‘C‘ Wing, Delphi
Hiranandani Business Park, Powai
Mumbai - 400 076 (India)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.co.in

Chine:

BRAND (Shanghai) Trading Co., Ltd.

Guangqi Culture Plaza

Room 506, Building B
No. 2899, Xietu Road
Shanghai 200030 (P.R. China)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.cn.com

Français

73

Garantie

Nous déclinons toute responsabilité en cas de conséquences d'un traite­ment, d'une utilisation, d'un entretien et d'une manipulation incorrecte,
d'une réparation non-autorisée de l'appareil ou d'une usure normale,
notamment des pièces d'usure, telles que les pistons, les joints d'étan­chéité, les soupapes et de rupture de pièces en verre. Ceci vaut pour
l'inobservation du mode d'emploi. Nous déclinons toute responsabilité en
cas de dommages résultant d'actions non décrites dans le mode d'emploi
ou si des pièces de rechange ou accessoires qui ne sont pas d'origine,
ont été utilisés.

États-Unis

et Canada:

Des informations sur la garantie figurent sous www.brandtech.com.

Elimination

Sous réserve de modifications techniques, d’erreurs ou errata.

Le symbole ci-contre signifie qu’à la fin de leur durée de
vie, les piles/accus et appareils électroniques ne doivent
pas être éliminés avec les ordures ménagères (déchets
municipaux non triés).

Ne pas court-circuiter les piles / accus pour les décharger!

Avertissement!

– Le traitement special des déchets des appareils électroniques doit

être effectué selon les réglementations nationales relatives au traite­ment des déchets selon la directive 2002/96/CE du Parlement euro­péen et du Conseil du 27 janvier 2003 sur les appareils électriques et
électroniques usagés.

– Les piles / accus contiennent des substances susceptibles d’avoir un

effet nocif sur l’environnement et la santé. Le traitement special de
leurs déchets doit être effectué selon les réglementations nationales
relatives au traitement des déchets selon la directive 2006/66/
CE du Parlement européen et du Conseil du 6 septembre 2006 sur
les piles/accus usagés. N’éliminer la pile / accu que quand il est
déchargé complètement.

74

Español

Contenido

Página

Normas de seguridad 76

Función y limitaciones de empleo 78

Elementos de manejo 80

Primeros pasos 81

Puesta en servicio 81

Soporte de pared · Colocación sobre la mesa 82

Funciones de pipeteado 83

Pipeteado 84

Recarga del acumulador 86

Cambio del acumulador 88

Limpieza · Esterilización con UV · Autoclavage 89

Cambio del filtro y limpieza del adaptador 89

Comprobación de la hermeticidad 91

Referencias 92

Accesorios y recambios 93

¿Qué hacer en caso de avería? 94

Reparación 95

Direcciones de contacto 96

Garantía 97

Eliminación 98

75

Este aparato puede entrar en contacto con instalaciones, aplicaciones o
materiales peligrosos. Estas instrucciones de manejo no tienen por objeto
enumerar todas las limitaciones de seguridad que pueden presentarse
durante el uso. El usuario del aparato tiene responsabilidad de tomar las
medidas suficientes para su seguridad y su salud, así como determinar las
limitaciones de uso correspondientes antes de su utilización.

Normas de seguridad

1. Todo usuario debe haber leído estas instrucciones de manejo antes

de utilizar el aparato y debe seguirlas.

2. Observar las advertencias de peligro y las reglas de seguridad gene-

rales, como por ejemplo utilizar vestimenta, protección de los ojos y
guantes de protección.

3. Observar las indicaciones del fabricante de los reactivos.

4. No hacer funcionar el aparato en atmósfera con peligro de explosión.

No se deben pipetear medios fácilmente inflamables.

5. Utilizar el aparato únicamente para pipetear líquidos observando es-

trictamente las limitaciones de empleo. Observar las excepciones de
uso (véase pág. 79). En caso de duda, dirigirse sin falta al fabricante
o al distribuidor.

6. Trabajar siempre de tal manera que no corran peligro ni el operador ni

otras personas. Evitar salpicaduras. Utilizar un recipiente apropriado.

7. No emplear nunca la fuerza.

8. Utilizar sólo accesorios y recambios originales. No efectúe ninguna

modificación técnica. ¡No desmonte el aparato más allá de lo descrito
en las instrucciones de manejo!

¡Rogamos lea este documento cuidadosamente!

!

76

Español

¡Advertencia!

La manipulación inadecuada del aparato o del acumulador (cortacircuito,
destrucción mecánica, sobrecalentamiento etc.) puede causar la explo­sión del acumulador en el caso más desfavorable.

Normas de seguridad

9. Antes de cada uso, comprobar el estado correcto de aparato. En el

caso de que se produzcan averías en el aparato, inmediatamente
dejar de pipetear, limpiar y seguir las instrucciones del capítulo '¿Qué
hacer en caso de avería?' (véase pág. 94). En caso necesario dirigir­se al fabricante.

10. Utilizar exclusivamente el equipo de red original para recargar el

acumulador de níquel metal hidruro.

11. Se debe utilizar el el equipo de red únicamente con este aparato y

protegerlo contra humedad.

12. Las reparaciones de este aparato deben efectuarse únicamente por

personal especialicado autorizado.

13. No reemplezar el acumulador por acumuladores no recargables o

recargables de otros fabricantes (véase pág. 86).

77

El aparato se emplea para pipetear de medios teniendo en cuenta los
siguientes límites físicos:

– de +10 °C a +40 °C (de 50 °F a 104 °F)

(del aparato y del reactivo)

– presión de vapor hasta max. 500 mbar.

Por encima de 300 mbares aspire lentamente
para evitar la ebullición del líquido

– densidad hasta 9,0 g/cm

3

Limitaciones de empleo

Función y limitaciones de empleo

Con este distintivo certificamos que este producto cumple con las
exigencias fijadas e las directivas de la CE, y que ha sido sometido
a los ensayos fijados.

El aparato sirve para pipetear líquidos con pipetas aforadas y pipetas gra­duadas en vidrio o plástico en la gama de volúmenes de 0,1 ml 200 ml
y con tubo de succión de diámetro exterior < 9,2 mm. Con un manejo
correcto el líquido pipeteado sólo entra en contacto con la pipeta.

78

Español

Excepciones de uso

Función y limitaciones de empleo

¡Advertencia!

No se debe utilizar o recargar el aparato en atmósfera con peligro de
explosión. No se deben pipetear medios fácilmente inflamables.
(Punto de inflamación por debajo de 0 °C (32 °F), por ej. éter, acetona).

Conjunto de baterías, NiMH
2,4 V / 730 mAh

Especificaciones

de la batería

Almacene el aparato y los acceso­rios solamente en lugares frescos
y secos.

Temperatura de almacenamiento:

-20 °C a +50 °C
(-4 °F a +122 °F).

Condiciones de

almacenamiento

El aparato no debe ser utilizado con líquidos cuyos vapores sean corrosi­vos o ataquen los siguientes materiales: silicona y EPDM.

El aparato no es adecuado para la utilización con pipetas Pasteur.

79

Elementos de manejo

80

abertura de
compensación
de presión

compartimiento
del acumulador

selector de modos
de funcionamiento

indicador de
carga (LED)

filtro de membrana
(PP/PTFE)

adaptador/
válvula antirretorno
(SI/PTFE)

carcasa de
adaptador
(PP)

regulador-limitador de

velocidad del motor

equipo de red

Input: AC 100-240 V; 50/60 Hz

Output: DC 5 V/200 mA

abierto cerrado

hembrilla de carga
5 V DC / 200 mA

botón de aspiración

botón de vaciado

!

a

b

1

3

Español

Primeros pasos

Puesta en marcha

1. Sujetar el conector del acumulador al ca-

ble, orientarlo correctamente e introducirlo
firmemente en la hembrilla del aparato,
hasta que engrane perceptiblemente.
Insertar el acumulador en su lugar.

2. Elegir la tapa para el compartimiento del

acumulador según las necesidades:

a) redondeada
b) con nervaduras longitudinales para

colocar el aparato invertido (cabeza
abajo) sobre la mesa de laboratorio
(véase pág. 82).

3. Cerrar el compartimiento del acumulador.

4. Recargar el acumulador. El tiempo de

recarga es de 4 horas (véase pág. 86).

Contenido del embalaje

El embalaje contiene:

• auxiliar de pipeteado

• acumulador de níquel metal hidruro

• 2 tapas para el compartimiento

del acumulador
a) redondeada
b) con nervaduras longitudinales para

colocar el aparato invertido (cabeza

abajo) sobre la mesa de laboratorio

• equipo de red

• 2 filtros de membrana de recambio, 0,2 µm

• support mural

• instrucciones de manejo

81

Primeros pasos

Soporte de pared/colocación sobre la mesa

Montaje del soporte de pared

El soporte de pared se fija en la pared
con cintas autoadhesivas que permiten el
desmontaje fácil del mismo de la pared para
la limpieza. Para la utilización de las cintas
autoadhesivas, la superficie elegida para el
montaje debe ser lisa, limpia y exenta de
grasa. Antes del montaje, limpiar la superficie
elegida con una mezcla de isopropanol/agua
(50/50). Alternativamente, el soporte de
pared se puede montar con dos tornillos.

Colocación sobre la mesa

En el caso de utilizar la tapa con nervuras
longitudinales para el compartimiento del acu­mulador: el aparato puede colocarse invertido
(cabeza abajo) sobre la mesa de laboratorio.

Nunca colocar invertido el aparato con la
pipeta introducida.

Para guardar el aparato, colocarlo en el
soporte de pared.

¡Atención!

82

Español

Funciones de pipeteado

Elegir modo

Mando hacia arriba:

Vaciado libre

Mando hacia abajo:

Vaciado por soplado

con ayuda del motor

Cambiar le velocidad de pipeteado

La velocidad de pipeteado se aumenta
continuamente hasta la velocidad del motor
máxima ajustada cuanto más se presionan los
botones de pipeteado an dirección del apara­to. Presionar el botón superior para Ilenar la
pipeta o el botón inferior para vaciarla.

Ajustar la velocidad del motor

La velocidad del motor puede ser ajustada
continuamente de un máximo (+) a un mínimo
(-) girando la rueda de ajuste. Recomenda­mos ajustar la velocidad máxima para pipetas
de gran volumen y la velocidad mínima para
pipetas de pequeño volumen.

83

1

2

Pipeteado

2. Llenar

Introducir la punta de la pipeta en el líquido.
Suavemente pulsar el botón de pipeteado
superior y llenar la pipeta hasta que el menis­co esté ligeramente por encima de la marca
deseada.

1. Colocar la pipeta

Extremos de tubo de aspiración rotos de pue­den dañar el adaptador de silicona. Asegurese
que la pipeta quede firmemente sujeta.

El auxiliar de pipeteado con la pipeta colocada
debe mantenerse siempre en posición vertical,
la punta hacia abajo.

¡No emplear nunca fuerza! Especialmente con
pipetas delgadas existe el peligro de rotura
del vidrio! Fijese que la pipeta esté acoplada
fuertemente. Peligro de heridas!

¡Advertencia!

84

No sobrellenar la pipeta.

¡Atención!

3

Español

Pipeteado

4. Vaciar

Pulsar suavemente el botón de pipeteado in­ferior. La velocidad de pipeteado depende de
cuanto se oprimen los botones de pipeteado
en dirección del aparato. Usando el modo
vaciado por soplado con ayuda del motor
depende también de la valocidad del motor
adjustada.

3. Ajustar el volumen

Secar la punta de la pipeta exteriormente
con un paño adecuado exento de pelusa.
Pulsar suavemente el botón de pipeteado
inferior hasta que el menisco esté ajustado
en el volumen deseado exactamente.

85

Recarga del acumulador

Con el acumulador de níquel metal hidruro incorporado completamente
cargado se garantiza un funcionamiento de aprox. 8 horas.
Un LED intermitente indica que se debe recargar el acumulador.

Indicador de carga

• LED apagado:
la carga del acumulador es suficiente

• LED parpadea lentamente:
la carga restante del acumulador es

suficiente para un pipeteado continuo
de 2 horas (máximo); se recomienda
recargar el acumulador

• LED parpadea rápidamente:
terminar el proceso de pipeteado y

recargar el acumulador

Use exclusivamente el equipo de red original. El uso de otro equipo de
red puede dañar el acumulador y el aparato.

¡Atención!

86

Español

Recarga del acumulador

Marcha de carga

1. Temperatura de recarga:

+10 °C a +35 °C (+50 °F a 95 °F)

2. Después de enchufar el equipo de red, el

LED del aparato se mantiene iluminado
permanentemente.

3. Después de 4 horas de carga, el equipo

de red pasa automáticamente al modo
de carga de mantenimiento por corrien­te pulsada (el LED parpadea cada 15
segundos).

– Este procedimiento de carga está diseñado para evitar la sobrecarga

del acumulador y minimiza el efecto de 'lazy-battery'. La mejor manera

de mantener la máxima capacidad del acumulador es recargarlo sólo

cuando el LED parpadeando lentamente o bien rápidamente indica que

esto es necesario.
– El aparato está listo para el servicio incluso al recargarlo.
– Si no se ilumina el LED al recargar el acumulador, véase el capítulo

'¿Qué hacer en caso de avería?' (véase pág. 94).

Nota:

87

2

4

1

Cambio del acumulador

1. Para abrir el compartimiento del acumu-

lador presionar la superficie ranurada y al
mismo tiempo deslizar la tapa hacia atrás.

Utilizar sólo accessorios originales (véase pág. 93).
El acumulador incorporado no se debe reemplazar por otro acumulador
o con elementos primarios.
La utilizacion de acumulador inadecuado o la manipulación inpropia del
aparato (cortacircuito, destrucción mecánica, sobrecalentamiento, etc.)
puede causar la explosión del acumulador en el caso más desfavorable.

¡Advertencia!

2. Quitar el acumulador: Sujetar los co-

nectores del acumulador a los cables y
suavemente retirarlos de la hembrilla del
aparato.

3. Sujetar los conectores del acumulador

nuevo a los cables, orientarlos correcta­mente e introducirlos firmemente en la
hembrilla del aparato, hasta que engrane
perceptiblemente.

4. Insertar en su lugar el acumulador nuevo

y cerrar el compartimiento del acumulador.

88

2

4

Español

Limpieza · Esterilización con UV · Autoclavage

Limpiar las partes de la carcasa de cuando en cuando con un paño
húmedo. Si el aparato se maneja correctamente, está exento de man­tenimiento. Filtro de membrana, adaptador y carcasa adaptador son
autoclavables a 121 ºC (250 °F), 2 bares y con un tiempo de detención
de como mínimo 15 minutos según DIN EN 285.

El aparato es resistente contra el proceso habitual de esterilización con
lámpara UV. Debido a la acción de la radiación UV, puede producirse un
cambio de color.

Antes de esterilizar en autoclave, los componentes deben limpiarse
cuidadosamente (véase pág. 89, 90).

1. Extraer la pipeta.

2. Desenroscar la carcasa de adaptador.

3. Extraer el filtro de membrana mojado.

Sólo necesario si una pipeta ha sido llenada demasiado o la capacidad de
aspiración está afectada.

Cambio del filtro y limpieza del adaptador

¡Utilizar protección de los ojos y guantes de
protección, peligro de contaminación!

¡Atención!

4. Quitar el adaptador del carcasa de

adaptador empujándolo hacia arriba. La
válvula antirretorno se queda dentro del
adaptador.

89

5

6

Limpieza · Esterilización con UV · Autoclavage

5. Para limpiar el adaptador con válvula an-

tirretorno incorporada, lavarlo cuidadosa­mente utilizando un frasco lavador llenado
con un detergente adecuado (e.j. agua).
Después, soplar y secar el adaptador.

7. La unidad completa para acoplamiento

de pipeta, con filtro de membrana, es
autoclavable a 121 °C (250 °F), 2 bares,
según DIN EN 285.

6. Introducir el nuevo filtro de membrana pri-

mero en el adaptador, la parte más gruesa
hacia abajo (parte cónica hacia arriba).

8. Volver a montar el aparato procediendo de

manera inversa y comprobar la hermeti­cidad.

La efectividad del autoclavage debe ser comprobada en cada caso por el
usuario. No todos los filtros de membrana son adecuados. Utilizar sólo
accesorios originales. El aparato estandard está equipado con un filtro de
membrana de 0,2 µm (código de color rojo) a 121 °C (250 °F). El filtro
de membrana es hasta 5 veces autoclavable. Al utilizar filtros de mem­brana de 0,2 µm (para cultura celular), pueden alcanzarse tolerancias de
volumen de la clase B. Para alcanzar las tolerancias de volumen de la cla­se A, deben utilizarse filtros de membrana de 3 µm. Gracias al diámetro
de poro mayor, estos filtros influyen poco en el tiempo de vaciado libre de
las pipetas (Piezas de recambio véase pág. 93).

Nota:

90

Español

Tras ajustar el menisco el líquido no debe
gotear si no se acciona ninguna válvula.
Si la pipeta gotea, véase el capítulo ¿Qué

hacer en caso de avería?' (véase pág. 94).

Comprobación de la hermeticidad

Limpieza · Esterilización con UV · Autoclavage

91

Referencias

* El color refiere a la carcasa adaptador, a la tapa del compartamento de la bateriá,

a los botones de pipeteado, al botón de la seleción del modo tan como al regula­dor. La carcasa es gris.

Color* azul oscuro

Ref.

magenta

Ref.

verde

Ref.

azul real

Ref.

con equipo de red para:

Europa

(continental) 263 00 263 01 263 02 263 03

UK/Irlanda 263 10 263 11 263 12 263 13

EE.UU. 263 30 263 31 263 32 263 33

Australia 263 20 263 21 263 22 263 23

Japón 263 40 263 41 263 42 263 43

sin equipo de red 263 04 – – –

Auxiliar de pipeteado accu-jet

®

pro

con equipo de red (100-240 V;

50/60 Hz), acumulador, 2 tapas para el compartimiento del acumulador,

2 filtros de membrana de recambio (0,2 µm), soporte de pared y instruc­ciones de manejo incl.

92

Español

Accesorios y piezas de recambio

Adaptador en silicona
con válvula antiretorno

Ref.

265 08

Carcasa de adaptador

Ref.

azul oscuro 266 52
magenta 266 53
verde 266 54
azul real 266 55

Filtro de membrana de recambio

Unidades por embalaje Ref.

0,2 µm, esterilizado

(cód. c. rojo) 1 unidad en emb. Blister 265 30

0,2 µm, no esterilizado 10 unidades en bolsa de PE 265 35
3 µm, no esterilizado 1 unidad en emb. Blister 260 52
3 µm, no esterilizado 10 unidades en bolsa de PE 260 56

Soporte de pared, gris

Ref.

265 40

Cintas autoadhesivas, 2 juegos

Ref.

265 42

Conjunto de baterías, NiMH

2,4 V/730 mAh

Ref.

266 30

Equipo de red

Input: AC 100-240 V; 50/60 Hz
Output: DC 5 V/200 mA

Tipo Ref.

Europa

(continente) 266 01

UK/Irlanda 266 02
EE.UU. 266 03
Japón 266 04
Australia 266 05

93

¿Qué hacer en caso de avería?

Avería Causa probable Solución

Capacidad de aspi­ración afectada

La velocidad del motor está
reducida

Aumentar la velocidad del motor
(p. 83)

Válvula antiretorno cerrada Ajustar el selector a 'vaciado por

soplado' y pulsar el botón de
pipeteado inferior (p. 85)

Filtro de membrana o vál­vula antiretorno sucios

Limpiar la válvula antiretorno, en
caso necesario, cambiar el filtro
(p. 89)

La pipeta gotea El filtro no está correcta-

mente colocado

Colocar el filtro correctamente
(p. 90)

Adaptador o pipeta
dañados

Cambiar el adaptador o bien la
pipeta (p. 89)

La pipeta no se
sujeta

Adaptador sucio o dañado Limpiar el adaptador, dejar

secar al aire. En caso necesario
cambiarlo (p. 89)

Después de en­chufar el equipo de
red, no se ilumina
ni reluce el LED del
aparato

Enchufe del acumulador no
está colocado firmamente

Colocar enchufe del acumulador
firmamente (p. 81)

Equipo de red incorrecto Usar solamente el equipo de red

original (p. 93)

Acumulador o equipo de
red defecto

Cambiar equipo de red o acu­mulador

Instrumento defecto Enviar el aparato para reparació

(p. 95)

Poca capacidad del
acumulador

Acumulador defecto Cambiar acumulador (p. 88)

El instrumento no
muestra ninguna
función

Error interno (realice reset) Remover enchufe del acumula-

dor y apretar un bóton de pipe­teado para 10 segundos. Luego
insertar nuevamente enchufe del
acumulador firmamente (p. 81)

94

Si estas recomendaciones en caso de avería no resuelven su problema, diríjase por
favor a su proveedor o directamente al fabricante.

Español

95

Envíos para reparación

Reparación

Atención:

Transportar materiales peligrosos sin autorización
está prohibido por la leí.

– Limpiar y descontaminar el aparato con cuidado.
– Devuelva el instrumento incluya generalmente una descripción exacta

del tipo de avería y de los medios utilizados. En caso de no indicar los

medios usados ne se puede reparar el instrumento.
– Los gastos y riesgos de la devolución corren a cargo del remitente.

Fuera de los EE.UU. y Canadá:

– Rellenar la “Declaración sobre la ausencia de riesgos para la salud” y

enviarla con el aparato al fabricante o al distribuidor. Pedir el formulario

al proveedor o al fabricante, o se encuentran bajo www.brand.de para

un download.

En los EE.UU. y Canadá:

–

Haga el favor de dirigirse a BrandTech Scientific, Inc. para aclarar las

condiciones de envió del aparato antes de enviarlo al servicio.

–

Devuelva solamente los instrumentos limpiados y descontaminados con

el Número de Autorización de Devolución marcado de forma bien visi-

ble en la parte exterior del paquete, enviándolo a la dirección indicada

en la autorización antedicha.

96

Direcciones de contacto

BRAND GMBH + CO KG

Otto-Schott-Straße 25
97877 Wertheim (Germany)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.de

EE. UU. y Canadá:

BrandTech

®

Scientific, Inc.
11 Bokum Road
Essex, CT 06426-1506 (USA)

Tel.: [phone]
Fax: [phone]
www.brandtech.com

India:

BRAND Scientific Equipment Pvt. Ltd.
303, 3rd Floor, ‘C‘ Wing, Delphi
Hiranandani Business Park, Powai
Mumbai - 400 076 (India)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.co.in

China:

BRAND (Shanghai) Trading Co., Ltd.

Guangqi Culture Plaza

Room 506, Building B
No. 2899, Xietu Road
Shanghai 200030 (P.R. China)

Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.brand.cn.com

Español

97

Garantía

No seremos responsables de las consecuencias derivadas del trato,
manejo, mantenimiento, uso incorrecto o reparación no autorizada del
aparato, ni de las consecuencias derivadas del desgaste normal, en
especial de partes susceptibles de abrasión, tales como émbolos, juntas
hermeticas, valvulas, ni de la rotura de partes de vidrio o del incumpli­miento de las instrucciones de manejo. Tampoco seremos responsables
de los daños provocados de acciones no descritas en las instrucciones de
manejo o por el uso piezasde repuesto o componentes no originales.

EE.UU. y Canadá:
Encontrará informaciones sobre la garantía en el sitio
www.brandtech.com.

Eliminación

Salvo cambios técnicos, errores y errores de impresión.

El siguiente símbolo significa que al final de su vida útil, las
pilas acumuladores y aparatos electrónicos deben descar­tarse separadamente de los residuos domésticos (residuos
municipales mezclados).

No cortocircuitar el acumulador / la pila para descargarlo.

¡Advertencia!

– Según la directiva UE 2002/96/CE del Consejo y Parlamento Europeo

sobre residuos de aparatos eléctricos y electrónicos del 27 enero 2003
es necessario eliminar los aparatos eléctricos conforme a las normas
correspondientes de la eliminación de residuos nacional.

– Las pilas o acumuladores contienen sustancias que pueden resultar

perjudiciales para el medio ambiente y la salud humana. Según la di­rective UE 2006/66/CE del Consejo y Parlamento Europeo sobre resi­duos de pilas o de acumuladores del 6 septiembre 2006 es necessario
eliminarlos conforme a las normas correspondientes de la eliminación
de residuos nacional. Eliminar la pila/el acumulador sólo cuando esté
completamente descargado.

98

Italiano

Indice dei contenuti

Pagina

Norme di sicurezza 100

Funzioni e limiti all'uso 102

Elementi funzionali 104

I primi passi 105

Messa in funzione 105

Supporto da parete · Supporto da tavolo 106

Funzionamento 107

Pipettaggio 108

Ricarica dell'accumulatore 110

Sostituzione dell'accumulatore 112

Pulizia · Sterilizzazione UV · Sterilizzazione 113

Sostituzione del filtro e pulizia dell'adattatore 113

Controllo della tenuta 115

Dati per l'ordinazione 116

Accessori e parti di ricambio 117

Individuazione e soluzione dei problemi 118

Riparazione 119

Indrizzi di contatto 120

Garanzia 121

Smaltimento 122

99

Questo strumento può essere utilizzato con materiali, procedure e apparec­chiature pericolosi. Le istruzioni per l'uso non possono però coprire tutte
le eventuali problematiche di sicurezza che possono presentarsi. È respon­sabilità dell'utilizzatore osservare adeguate prescrizioni per la sicurezza e la
salute e definire prima dell'uso le opportune limitazioni.

Norme di sicurezza

1. Prima di utilizzare lo strumento, ogni utilizzatore deve leggere ed

osservare queste istruzioni per l'uso.

2. Prima di utilizzare lo strumento, ogni utilizzatore deve leggere ed

osservare queste istruzioni per l'uso.

3. Rispettare le indicazioni del produttore dei reagenti.

4. Non utilizzare lo strumento in ambiente potenzialmente esplosivo e

non pipettare fluidi facilmente infiammabili.

5. Utilizzare lo strumento esclusivamente per il pipettaggio di liquidi e

tenere conto delle limitazioni all'uso. Osservare gli usi non previsti
(pagina 103). Nel dubbio, rivolgersi al produttore o al distributore.

6. Procedere sempre in modo che né l’utilizzatore né altre persone siano

esposte a pericoli. Evitare spruzzi e utilizzare un recipiente adeguato.

7. Non forzare mai lo strumento.

8. Utilizzare solo accessori e parti di ricambio originali. Non apportare

modifiche tecniche. Non smontare ulteriormente lo strumento, al di là
di quanto previsto nelle istruzioni per l'uso!

Leggere attentamente prima dell'uso!

!

100
