BRANDT TF11700 User Manual [fr]

FR GUIDE D'INSTALLATION ET D'UTILISATION

DE BEDIENUNGSANLEITUNG

EN INSTRUCTION FOR USE
DA BETJENINGSVEJLEDNING

Réfrigérateur
Refrigerator

Køleskab

NL GEBRUIKSAANWIJZING

Kühlschrank

Ijkast

Chère Cliente, Cher Client,

Vous venez d'acquérir un réfrigérateur BRANDT et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous une nouvelle génération
d'appareils pour vous faciliter la vie.

Avec des espaces dédiés pour un rangement optimal en toute liberté, un design
sobre et fluide et des performances appréciables, les nouveaux réfrigérateurs
Brandt ont toutes les qualités pour conserver au mieux vos aliments et répondre
à vos habitudes de consommation.

Vous trouverez également dans la gamme des produits Brandt, un vaste choix
de lave-vaisselle, lave-linge et sèche-linge, congélateurs, cuisinières et fours,
tables de cuisson et hottes, que vous pourrez associer à votre nouveau
réfrigérateur BRANDT.

A la pointe de l'innovation, BRANDT contribue ainsi à l'amélioration de la qualité
de la vie quotidienne en vous apportant des produits toujours plus performants,
simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.

La Marque BRANDT

2

INDEX

Page

Normes de sécurité / Recommandations............................................... 4

Installation ................................................................................................ 5

Inversion du sens d'ouverture de la porte............................................. 6

Sécurité alimentaire................................................................................. 7

Description générale ............................................................................... 8

Utilisation du réfrigérateur...................................................................... 8

Utilisation du compartiment ou du congélateur ......................... 9

Dégivrage ................................................................................................. 9

Nettoyage et entretien ........................................................................... 10

Problèmes de fonctionnement.............................................................. 11

66

3

NORMES DE SECURITE

Cet appareil a été conçu pour conserver des denrées alimentaires à usage domestique. Tout
autre usage serait incorrect.

L'installation doit être effectuée selon les instructions de ce manuel ; une mauvaise
installation pourrait détériorer l'appareil.

Pour les problèmes éventuels de fonctionnement de l'appareil, adressez-vous toujours et
exclusivement aux centres autorisés de Service Après-Vente ou bien à du personnel qualifié.

Pour toute opération d'entretien, débranchez préalablement l'appareil en évitant de

tirer sur le câble d'alimentation.

Si ce réfrigérateur en remplace un autre, qui ait un dispositif de fermeture à loquet, à ressort,
à serrure ou autre, n'oubliez pas de détruire le dispositif de fermeture ou, mieux encore, de
démonter la porte de votre ancien appareil afin d'éviter que quelqu'un puisse être bloqué à
l'intérieur (des enfants qui jouent, des animaux, etc…).

RECOMMANDATIONS

Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé. Dans cette
éventualité, les détériorations devront être signalées au revendeur dans les 24h qui suivent
la livraison. Les matériaux employés pour l'emballage sont entièrement recyclables (carton,
plastique à bulles de PE, EPS…). Tenir ces matériaux hors de portée des enfants.

jLe circuit de réfrigération de l'appareil renferme de l'isobutane réfrigérant , un gaz naturel

peu polluant mais néanmoins inflammable. Pendant le transport et l'installation de l'appareil,
assurez vous qu'aucun des composants du circuit de réfrigération n'est endommagé. En cas
de dommage, le laisser à l'écart des flammes et des sources d'inflammation et bien aérer la
pièce où il se trouve.

Pour un fonctionnement optimal de l'appareil, installez-le loin des sources de chaleur et
assurez-vous que l'air puisse bien circuler autour (voir Installation de l'appareil).

4

INSTALLATION

Avant de procéder à l'installation, lisez attentivement les Recommandations et les

Normes de sécurité, afin d'éviter certains inconvénients.

Installez l'appareil dans une pièce sans humidité et bien aérée, loin de toute source de
chaleur. Laissez une distance minimum de 10 cm entre le haut de l'appareil et un meuble au
dessus. Si votre installation ne le permet pas, laissez 5 cm entre le haut de la carrosserie et
tout autre meuble de cuisine fixé au mur, et un écart de 2,5 cm de chaque côté de l'appareil.

Si votre appareil doit être installé à côté d'un autre réfrigérateur ou congélateur, un intervalle
de 5 cm doit être maintenu sur les côtés pour empêcher la formation de condensation sur
l'extérieur de l'appareil.

La classe climatique de votre réfrigérateur est indiquée sur la plaque signalétique. Elle
détermine le rang des températures ambiantes pour lequel l'unité frigorifique est conçue, en
garantissant le bon fonctionnement de l'appareil.

Classe Températures ambiantes

N 16° à 32°

ST 16° à 38°
T 16° à 43°

Branchement électrique

 Caractéristiques de la prise : 220-240V avec prise de terre.

 Evitez d'utiliser des adaptateurs ou des rallonges.

 Evitez que le câble soit en contact avec le compresseur.

 Evitez que le câble soit pris sous l'appareil.

L'installation électrique de l'appareil est dotée d'une mise à la terre. Pour votre sécurité,
connectez l'appareil à une prise de courant dotée d'une mise à la terre efficace
(conformément aux normes en vigueur sur la sécurité de l'installation électrique).

Le constructeur décline toute responsabilité pour les dommages qui auraient été causés par
le manque de mise à la terre.

ATTENTION AVANT DE BRANCHER

1. Nettoyez l'intérieur du réfrigérateur à l'eau tiède additionnée de bicarbonate. Rincez et

séchez soigneusement.

2. Attendez 2 heures avant la mise en fonctionnement pour assurer la stabilisation des

lubrifiants du moto-compresseur.

5

INVERSION DE L'OUVERTURE DE LA PORTE

Il est possible d'inverser le sens d'ouverture
de la porte (gauche au lieu de droite) :

L'appareil doit toujours être débranché
lorsque vous procédez au changement du
sens d'ouverture.

1. Retirez le top du réfrigérateur : enlevez

les 2 cache-vis situés sur le top, retirez
les 2 vis et faites glisser le top vers
l'avant.

2. Penchez l'appareil légèrement en

arrière et calez le dans cette position.

3. Dévissez les vis de la charnière de

porte et retirez le support de l'axe de
cette dernière.

4. Ouvrez légèrement la porte et faites la
sortir de sa charnière par le bas.

5. Dévissez l'axe supérieur et revissez le
du côté opposé. Emboîtez la porte dans
l'axe et fermez la.

6. Vissez solidement le support de l'axe
de charnière sur le côté opposé à l'aide
des vis.

6

SECURITE ALIMENTAIRE

Explication signalétique de la zone la plus froide (selon modèle)

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre
réfrigérateur

Zone la plus froide : inférieure ou égale à +4°C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations
et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches,
produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique
et plus généralement, tout produit frais dont la date limite de consommation (DLC) est
associée à une température de conservation inférieure ou égale à +4° C.

Indicateur de température

Thermostat à régler Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.
L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température
moyenne inférieure ou égale à 4°C (4h après la mise en marche). Si la température est
supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de
son réfrigérateur en réglant son thermostat (voir chapitre "Réglage du thermostat").

ATTENTION : Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de
la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être
effectuée dans les 30 secondes.

OK

Rangement des aliments

Zone la plus froide

ATTENTION

 La température n'est pas totalement uniforme dans toute l'enceinte, c'est pourquoi il

existe des zones appropriées pour chaque type d'aliment.

 - Beurre et œufs  - Condiments  - Boissons
 - Fruits et légumes  - Viande, charcuterie, poisson  - Produits laitiers, fromage
 - Conservation d'aliments surgelés ou congélation

66

7

DESCRIPTION GENERALE et



66

 - Compartiment beurre et fromage
 - Balconnets
 - Balconnet porte-bouteilles
 - Bac à légumes
 - Clayettes de rangement
 - Thermostat et interrupteur de lumière
 - Compartiment conservateur ou congélateur

66

 - Plaque signalétique

Remarque : ce schéma peut ne pas correspondre exactement à votre réfrigérateur

L'appareil se compose de 2 compartiments : un compartiment inférieur pour la réfrigération et
la conservation d'aliments frais et un compartiment supérieur pour la conservation
d'aliments surgelés pour un maximum de 2 semaines ou un compartiment supérieur
4 pour la conservation d'aliments surgelés, la congélation d'aliments frais, ainsi que la
fabrication de glaçons

66

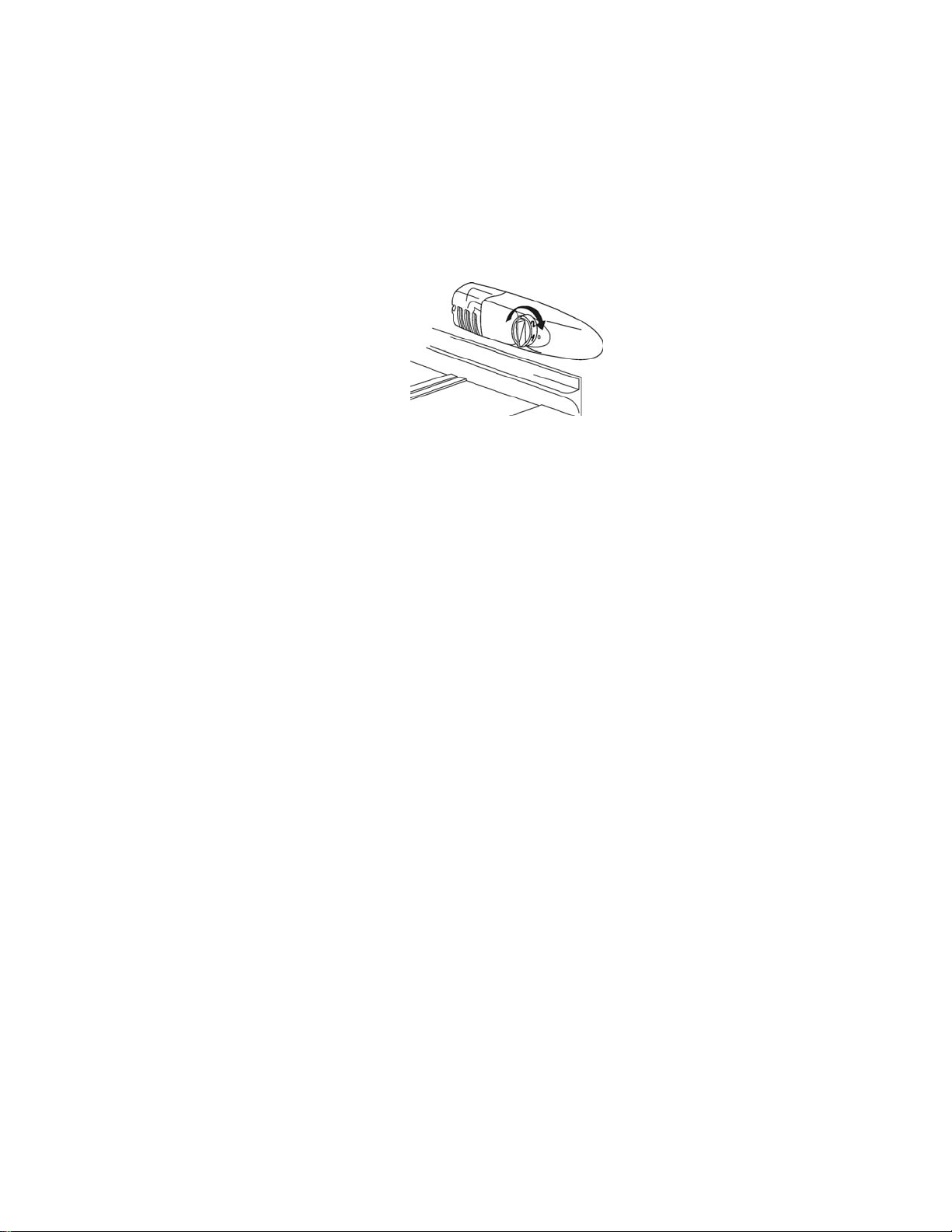

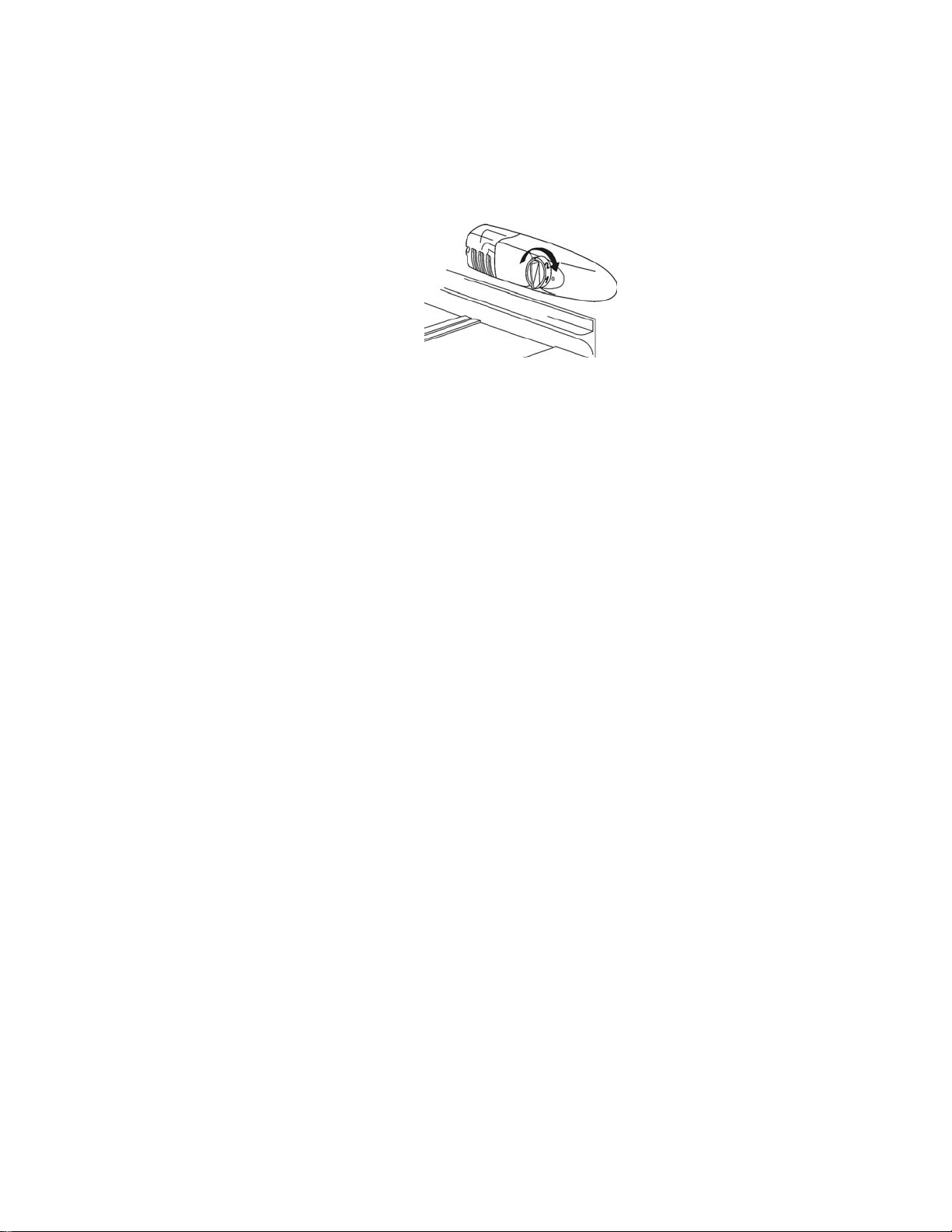

UTILISATION DU REFRIGERATEUR

Lorsque le thermostat se trouve sur "off", l'appareil ne fonctionne pas. Pour l'allumer, vous

devez tourner la molette dans le sens des aiguilles d'une montre. La valeur 1 correspond à la

température la plus élevée et 6 à la plus froide.

Les températures dans les 2 compartiments ne peuvent être réglées indépendamment.
Pour une température ambiante de 16°C, vous devez régler la molette sur 1. Pour une
température ambiante de ±25°C, les valeurs 2, 3 ou 4 peuvent être sélectionnées.

CONSEILS

 Ne pas mettre dans le réfrigérateur des aliments chauds ou des bouteilles non bouchées.
 Ne JAMAIS introduire de liquides volatiles, inflammables ou explosifs tels que dissolvants,

acétone ou essence. Il y aurait un risque d'explosion.

 Il convient d'envelopper les viandes et les poissons pour éviter les odeurs.
 Laissez un espace suffisant entre les aliments pour permettre à l'air de bien circuler entre

eux.

 Pour éviter toute contamination entre les différents produits alimentaires, veillez à les

ranger séparés les uns des autres, bien emballés ou protégés dans des récipients.

 Ne faites pas entrer les aliments en contact avec la paroi froide du fond du réfrigérateur.
 La porte ne doit pas être laissée ouverte plus qu'il ne faut.

8

66

UTILISATION DU COMPARTIMENT ou

66

Compartiment

Ce compartiment permet de conserver des aliments surgelés pendant un maximum de 2
semaines, et de fabriquer des glaçons.

Congélateur

Ce compartiment permet de conserver des aliments surgelés, de congeler des produits frais
et de fabriquer des glaçons.

Ne congelez pas une trop grosse quantité d'aliments à la fois (maximum 1,5 kg/24h), plus
vite l'aliment est congelé, plus il conservera ses qualités. De même, veillez à bien emballer
vos aliments avant la congélation, afin qu'ils conservent toute leur saveur et ne gâtent pas les
autres produits.

La durée de conservation des aliments surgelés ou congelés dépend du type d'aliments.
Reportez vous aux instructions sur les emballages. Ne placez pas de bouteilles ou de
canettes dans le compartiment conservateur. Elles peuvent éclater lorsque leur contenu gèle.
Les boissons à forte teneur en carbonate peuvent même exploser ! Ne conservez JAMAIS
de limonade, jus de fruit, bière, vin, champagne, etc… dans le compartiment conservateur­congélateur.

CONGELATEUR

DEGIVRAGE

Le système de dégivrage du réfrigérateur est automatique. La face arrière du

réfrigérateur se couvre de givre lorsque le compresseur fonctionne et dégivre lorsque ce
dernier est éteint. Lorsque le givre fond, l'eau s'évapore d'elle même.

Le compartiment conservateur / le congélateur doit toujours être dégivré

lorsque la couche de givre a atteint une épaisseur de 4 mm environ. Dans tous les cas,
ce compartiment doit être dégivré au moins 1 fois par an.

Pour dégivrer, vous pouvez utiliser une raclette ou tout autre instrument plastique, mais
JAMAIS un instrument métallique ou un appareil électrique.

1. Eteignez l'appareil et débranchez le.

2. Emballez vos aliments congelés dans un sac congélation et tenez les au frais.

3. Une fois le dégivrage terminé, procédez au nettoyage de votre appareil.

66

9

NETTOYAGE ET ENTRETIEN

Débranchez le réfrigérateur avant de procéder au nettoyage.

Il recommandé de procéder régulièrement au nettoyage de votre appareil.

• Nettoyez l'intérieur avec de l'eau additionnée de bicarbonate à l'aide d'une éponge ou
d'une lavette, vous éviterez ainsi la formation de mauvaises odeurs.

• N'utilisez en aucun cas une centrale vapeur, du dissolvant ou du détergent abrasif, car
ils pourraient endommager l'intérieur de votre appareil. Ne lavez pas non plus les
accessoires intérieurs au lave-vaisselle.

• Il est recommandé de passer l'aspirateur une fois par an sur le dos de l'appareil, car
s'il est sale, le rendement du réfrigérateur diminue et la consommation augmente.

REMPLACEMENT DES AMPOULES

1. Débranchez le réfrigérateur.

2. Retirez l'égouttoir.

3. L'ampoule se trouve derrière le panneau du thermostat.

4. Retirez l'ampoule en la dévissant dans le sens contraire des aiguilles d'une montre.

5. Placez une nouvelle ampoule de 15W.

6. Remettez l'égouttoir, rebranchez l'appareil et rallumez le.

10

PROBLEMES DE FONCTIONNEMENT

Il existe des bruits qui sont tout à fait normaux dans un réfrigérateur :

 Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits
 Le compresseur peut produire des ronronnements qui peuvent s'accentuer au

démarrage

 Le "crac" produit par les dilatations et les contractions des matériaux utilisés

PROBLEME SOLUTION

Vérifiez que la fiche est bien connectée, que le

Le réfrigérateur ne fonctionne pas

Le réfrigérateur vibre ou fait du bruit Vérifiez qu'il est bien à niveau. Réglez les pieds.

fusible n'a pas fondu ou que le disjoncteur n'a
pas sauté.

Le réfrigérateur refroidit trop/pas assez

L'ampoule du réfrigérateur ne s'allume pas

Le compresseur ne redémarre pas après un

changement de température

Il y a de l'eau sur le sol ou les clayettes

Vérifiez le thermostat et réglez le sur une
température plus adéquate.

Vérifiez l'ampoule et procédez au changement le
cas échéant. Vérifiez également que la prise est
branchée, que le fusible n'a pas fondu ou que le
disjoncteur n'a pas sauté.

Cela est normal, le compresseur redémarre
après un certain temps.

Le trou d'évacuation est bouché. Débouchez le
à l'aide d'une aiguille à tricoter.

SERVICE D'ASSISTANCE TECHNIQUE

Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, NE
REALISEZ AUCUNE REPARATION VOUS-MEME. Mettez-vous en contact avec le Service
d'Assistance Technique le plus proche.

CET APPAREIL RESPECTE LES DIRECTIVES CEE

2006/95, 2004/108, 96/57, 92/31, 94/62

11

Service après vente

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié
dépositaire de la marque.

Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série) :
ces renseignements figurent sur votre certificat de garantie et sur la plaque signalétique.

PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de

pièces détachées certifiées d'origine.

Relation consommateurs

… pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après vente.

… pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous
répondrons personnellement.

Vous pouvez aussi nous écrire :

Service Consommateurs BRANDT
BP 9526
95068 Cergy Pontoise

Tel :

Dear Customer,

You have just purchased a BRANDT fridge, for which we thank you.

Our research teams have designed a new generation of appliances to make
your life easier.

With its dedicated areas for optimum, flexible storage, clean and fluid lines
allied with appreciable performance, the new BRANDT fridges have everything
you need to conserve your food and provide the answers to your everyday
consumption needs.

The range of BRANDT products includes a wide range of dishwashers, washing
machines and clothes driers, freezers, cookers and ovens, hotplates and
extractor fans, which you can combine with your new BRANDT fridge.

At the innovative cutting edge, BRANDT thus helps to improve the quality of life
on a daily basis, by offering you simple but high-performance products that are
respectful of the environment, good-looking and reliable.

BRANDT

13

INDEX





Page

Safety standards / Recommendations ...................................................15

Installation

Reversing the door opening direction ...................................................17

General description .................................................................................18

Using the fridge ........................................................................................19

Using the ice-box or freezer ............................................................20

Defrosting .................................................................................................20

Cleaning and maintenance ......................................................................21

Operating problems .................................................................................22

................................................................................................16

14

SAFETY STANDARDS

This appliance is designed ONLY for domestic conservation of foodstuffs.

Installation must be as instructed in this guide. Incorrect installation could damage the
appliance.

For any operating problems, always and only contact authorised After Sales Service centres,
or qualified personnel.

Before carrying out any maintenance, disconnect the appliance, but not by pulling

on the power supply cable.

If this fridge replaces another, which had a latching, spring-mounted, locking or other closure
system, do not forget to destroy the closure device or better yet remove the door of your old
fridge, so that no-one could become trapped inside (children playing, animals, etc.).

RECOMMENDATIONS

After unpacking the appliance, make sure that it is undamaged. If it is, the reseller should be
notified of any damage within 24 hours of delivery. The packaging materials used are entirely
recyclable (cardboard, PE bubble wrap, EPS, etc.). Keep these materials out of the reach
of children.





The appliance's cooling circuit contains a coolant called isobutane, a relatively clean



natural gas which is nonetheless flammable. During transport and installation of the
appliance, make sure that none of the components of the cooling circuit is damaged. In the
event of damage, keep away from flames and ignition sources, and ventilate the room well.

For optimum operation of the appliance, install it away from sources of heat and make sure
that air can circulate freely around it (see appliance installation).

15

INSTALLATION

Before installing, carefully read the Recommendations and Safety standards in order

to avoid a certain number of problems.

Install the appliance in a dry, well-ventilated room, away from all sources of heat. Leave a
minimum gap of 10 cm between the top of the appliance and any overhead units. If your
installation does not enable you to do this, then leave 5 cm between the top of the appliance
and any other wall-mounted units, and a gap of 2.5 cm on each side of the appliance.

If your appliance is to be installed next to another fridge or freezer, keep a gap of 5 cm on the
sides to prevent condensation forming on the outside of the appliance.

The climate class of your fridge is marked on its ID plate. It determines the range of
ambient temperatures for which the cooling unit is designed, and within which correct
operation of the appliance is guaranteed.

Class Ambient temperatures

N 16° to 32°

ST 16° to 38°

T 16° to 43°

Electrical connection

 Connector characteristics: 220-230V with earth.

 Avoid using adapters or extension leads.

 Avoid the cable coming into contact with the compressor.

 Avoid trapping the cable under the appliance.

The appliance's electrical installation is earthed. For your safety, connect the appliance to a
power outlet with effective earthing (in conformity with current electrical installation safety
standards).

The manufacture declines all liability for damage caused by the absence of an earth
connection.

CAUTION – BEFORE CONNECTING

1. Clean the inside of the fridge with warm water containing bicarbonate of soda. Rinse and

dry thoroughly.

2. Wait for 2 hours before switching on, to ensure that the lubricants in the motor

compressor have stabilised.

16

REVERSING THE DOOR OPENING DIRECTION

It is possible to reverse the door opening
direction (left instead of right):

The appliance must always be
disconnected when you change the
opening direction.

1. Remove the top of the fridge: remove

the 2 screw covers on the top, remove
the 2 screws and slide the top forward.

2. Tilt the appliance slightly towards the

rear and wedge it in this position.

3. Unscrew the door hinge screws and

remove the hinge pin support.

4. Slightly open the door and lower it out
of its hinge.

5. Unscrew the upper pin and screw it in
on the opposite side. Insert the door
into the pin and close it.

6. Firmly screw the hinge pin support onto
the opposite side.

17

:

GENERAL DESCRIPTION and















 - Butter and cheese compartments


- Door shelves

 - Bottle rack
 - Vegetable compartment
 - Storage racks
 - Thermostat and light switch
 - Ice-box or freezer
 - ID plate

Note: your fridge may differ slightly from this diagram.

The appliance comprises 2 compartments: a lower compartment for refrigerating and keeping
food fresh and an upper compartment for keeping frozen foods for a maximum of 2
weeks or an upper compartment

food and making ice-cubes.

for keeping frozen foods for 4 weeks, freezing fresh

18

USING THE FRIDGE

When the thermostat is set to off, the appliance does not operate. To switch it on, you must
turn the knob clockwise. Value 1 corresponds to the warmest temperature and 6 to the
coldest.
The temperatures in the 2 compartments cannot be adjusted separately.
For an ambient temperature of 16°C, you should use a setting of 1. For an ambient
temperature of ±25°C, values 2, 3 or 4 can be selected.

RECOMMENDATIONS

 Do not put hot food or bottles without stopper in the fridge.
 NEVER place volatile, flammable or explosive liquids such as solvents, acetone or petrol

inside the fridge, as there is a risk of explosion.

 Meat and fish should be wrapped to prevent smells.
 Leave sufficient space between food items to enable air to circulate between them.
 Never place the food items in contact with the cold wall at the back of the fridge. The door

should not be left open longer than necessary.

19

USING THE ICE-BOX or FREEZER









Ice-box

This compartment is used to keep food frozen for a maximum of 2 weeks, and to make ice­cubes.

Freezer

This compartment is used to keep food frozen, to freeze fresh products and to make ice­cubes.

Do not freeze a large quantity of food at any one time (maximum of 1.5 kg/24h), as the faster
an item is frozen, the more it will keep its qualities. Similarly, make sure that you wrap your
foodstuffs before freezing, so that they retain their full flavour and do not spoil the other
products.

The conservation time for frozen food depends on the type of food. Refer to the instructions
on the packaging. Do not place bottles or drink cans in the ice-box as they can burst when
their contents freeze. Highly carbonated drinks can even explode! NEVER keep lemonade,
fruit juice, beer, wine, champagne, etc… in the ice-box/freezer compartment.

DEFROSTING

The defrosting system for the fridge is automatic. The inside rear face of the fridge is cove-

red with frost when the compressor operates and defrosts when it stops. When the ice melt
the water evaporates by itself.

The ice-box compartment / freezer

of frost reaches a thickness of about 4 mm. In any case, this compartment should be de­frosted at least once a year.

When de

instrument or electrical device.

1.

2. Place your frozen food in a freezer bag and keep it cool.

3.

Switch off and disconnect the appliance.

Once de-icing is completed, you can then clean your appliance.

frosting, you can use a scraper or other plastic implement, but NEVER a metal

 

must always be de-iced when the layer

20

CLEANING AND MAINTENANCE

Compressor

Disconnect the fridge before cleaning it.

Clean the inside with water plus bicarbonate of soda, using a sponge or cloth. This will
prevent the build-up of unpleasant odours.

Never use a steam cleaner, solvent or abrasive detergent, as they could damage the interior
of your appliance. Never wash the interior accessories in the dishwasher.

We recommend that you run the vacuum cleaner over the back of the appliance once a year,
as if it is dirty, its efficiency drops and its energy consumption rises.

Condenser

REPLACING THE LIGHT BULB

1. Disconnect the fridge.

2. Remove the drip tray.

3. The bulb is behind the thermostat panel.

4. Remove the bulb by unscrewing it counter clockwise.

5. Screw in a new 15W bulb.

6. Fit the drip tray, reconnect the appliance and switch it on.

21

OPERATING PROBLEMS

The fridge creates a number of noises that are perfectly normal:

 The coolant gas can create a gurgling sound as it circulates through the system.
 The compressor can rumble, a sound which can be more intense when it starts up.
 Sharp cracking sounds produced by expansion and contraction of the materials used.

PROBLEM SOLUTION

The fridge does not operate

The fridge vibrates or makes noise Check that it is perfectly level. Adjust the feet.

The fridge is too cold/not cold

enough

The fridge light does not come one

The compressor does not restart

after a temperature change

There is water on the floor or on the

racks

Check that it is properly plugged in, that the fuse has not
blown or that the circuit-breaker has not tripped.

Check the thermostat and adjust it to a more suitable
temperature.

Check the bulb and change it if necessary. Also check that
the plug is correctly inserted, that the fuse has not blown or
that the circuit-breaker has not tripped.

This is normal, as the compressor only restarts after a
certain time.

The drain hole is blocked. Unclog it with a knitting needle.

TECHNICAL ASSISTANCE SERVICE

If you have carried out the above checks, and your problem persists, ATTEMPT NO
REPAIRS YOURSELF. Contact the nearest Technical Assistance Service.

THIS APPLIANCE IS IN CONFORMITY WITH EC DIRECTIVES

2006/95, 2004/108, 9

6/57, 92/31, 94/62

22

Kære kunde!

Tak fordi De har købt et køleskab af vort mærke.

For at få det fulde udbytte af Deres nyerhvervelse beder vi Dem læse denne
brugsvejledning grundigt igennem, inden De tager køleskabet i brug. Her gives
vigtige informationer om sikkerhed, installation, brug og vedligeholdelse.

Gem brugsvejledningen og giv den til en eventuel ny ejer af køleskabet.

Vi håber, at brugsvejledningen vil besvare alle Deres spørgsmål og ønsker Dem
held og lykke med det nye køleskab I mange år fremover.

INDHOLD





Side

Sikkerhedsanvisninger/Anbefalinger ...................................................25

Installation...............................................................................................26

Dørvending..............................................................................................27

Oversigt over køloskabet........................................................................ 28

Brug af køleskabet

Brug af frostboksen, eller ..............................................................30

Afrimning ................................................................................................30

Rengøring og vedligeholdelse.................................................................31

Mindre driftsforstyrrelser.......................................................................32

Kundeservice..........................................................................................33

..................................................................................29

24

SIKKERHEDSANVISNINGER

Dette køleskab er kun beregnet til opbevaring af mad- og drikkevarer I private
husholdninger.

Installation skal foretages I henhold til anvisningerne I denne vejledning . Ukorrekt installation
kan beskadige apparatet og dækkes ikke af reklamationsretten.

Har køleskabet synlige skader, må det ikke tilsluttes. Kontakt omgående Deres leverandør.

I tilfælde af fejl og ved reparation skal der afbrydes for strømmen. Hvis stikkes

tages ud af stikkontakten: Tag fat i stikket – ikke i ledningen.

Udtjente apparater skal straks afmonteres og gores ubrugelige. Låse bør fjernes eller
ødelægges, for at legende børn ikke udsættes for fare ved at lukke sig selv inde i skabet.

ANBEFALINGER

Sørg for, at køleskabets emballage fjernes på en miljømæssig forsvarlig måde. Alle
emballagens materialer er genanvendelige. Lad ikke børn lege med emballagens
plastikdele.





Sørg for, at det lukkede kølesystem bag på køleskabet ikke beskadiges. Dette sikrer, at



kølemidlet (Isobutan) ikke slipper ud ukontrolleret. I tilfælde af skader på kølekredsløbet skal
rummet, hvor køleskabet er anb

F

or stabil drift af køleskabet bør dette ikke placers tæt på radiator, ovn eller anden
varmekilde, ligesom det ikke bør udsættes for direkte sollys. Sørg for god ventilation rundt
om skabet (se under Installation).

ragt, luftes ud for at undgå gnister/antændelse.

25

INSTALLATION

Læs brugsvejledningen, før De installerer køleskabet for at undgå fejl eller problemer.

Køleskabet skal placers I et tort, ventileret rum og ikke I umiddelbar nærhed af radiator eller
anden varmekilde. Der skal minimum være 10 cm luft over køleskabet. Ved indbygning skal
der minimum være 5 cm luft over køleskabet og 2,5 cm i begge sider af skabet.

Skal køleskabet placers ved siden af et andet køleskab eller et fryseskab, bør der være en
afstand på 5 cm imellem dem for at undgå kondensdannelse på skabets yderside.

Køleskabe er alt efter temperaturklasse beregnet til drift med begrænsede
rumtemperaturer. Man bør hverken gå under eller over disse temperaturer.
Temperaturklassen for Deres køleskab står på typeskiltet bag på skabet. Den står for:

Klasse Rumtemperatur

N 16° til 32°

ST 16° til 38°

T 16° til 43°

Elektrisk tilslutning

 Skabet skal tilsluttes 230V~ 50 Hz.

 Der må ikke anvendes forlængerledninger og lign.

 Kablet må ikke komme i direkte kontakt med kompressoren.

 Kablet må ikke komme i klemme under køleskabet.

Køleskabet skal tilsluttes en afbryder med 3 mm brydeafstand i alle poler. Installationens
sikringer skal være på 10A eller mere. Afbryderen skal være placeret uden for skabsnichen
og være let tilgængelig. Køleskabet skal ekstrabeskyttes jfr. Stærkstrømsreglementet.

Vi kan ikke gores ansvarlige for manglende eller ukorrekt ekstrabeskyttelse.

FØR IBRUGTAGNING

1. Vi anbefaler at rengøre køleskabet inden ibrugtagning, se under afsnittet rengøring for

nærmere information.

2. Blev skabet leveret liggende, bør det stå i mindst 2 timer, før De tilslutter skabet, for at

kølemidlet kan løbe på plads.

26

DØRVENDING

Køleskabets dør kan vendes, hvis De ønsker
åbningen i venstre side i stedet for højre:

Strømmen skal afbrydes, før De

påbegynder dørvendingen.

1. Fjern køleskabets topplade: Fjern de to

skrueafdækninger, skru skruerne ud og
træk toppladen ud mod Dem selv.

2. Vip forsigtigt skabet lidt bagover. Læn

det f.eks. mod en stol eller lign. Skabet
må ikke kunne vælte.

3. Løsn skruerne I øverste hængsel og

tag det af.

4. Åbn døren lidt og loft den af det
nederste hængsel.

5. Skru det nederste hængsel af og flyt
det over i den anden side. Sæt døren
på hængslet og luk den.

6. Skru det øverste hængsel i. Sæt
toppladen på plads og skru den fast.

27

OVERSIGT OVER SKABET, OG















 - Hylde til smør og ost


- Dørhylder

 - Flaskehylde
 - Grøntsagsskuffe
 - Hylder
 - Termostat og belysning
 - Frostboks, eller
 - Typeskilt

Bemærk: Deres køleskab kan afvige fra dette billede, der kun er til illustrationsbrug.

Køleskabet består af 2 afdelinger: En køleafdeling forneden og en frostboks foroven til
opbevaring af frostvarer i op til 2 uger eller en

til 4 uger og til tilberedning af isterninger.

frostboks til opbevaring af frostvarer i op

28

BRUG AF KØLESKABET

Når termostaten star på 'off", er køleskabet slukket. For at tænde det skal De dreje termostaten
med uret fra 1 (varmest) til 6 (koldest).
Temperaturen i frostboksen styres af samme termostat og kan ikke indstilles separat.
Ved en rumtemperatur på 16°C bør termostaten stå på 1. Ved en rumtemperatur på ±25°C er
en termostatindstilling mellem 2 og 4 passende.

KØLEANVISNINGER

 Sæt ikke varm mad eller flasker uden låg i køleskabet.
 Opbevar ALDRIG eksplosive stoffer eller spraydåser med brændbart drivmiddel som

f.eks. butan, propan mm. i køleskabet. Evt. udslippende gas kan antændes af de
elektriske dele.

 Kød og fisk bør pakkes ind, før det lægges i køleskabet for at undgå dårlig lugt.
 Pak ikke de forskellige madvarer i skabet for tæt sammen. Luften skal kunne cirkulere

omkring dem.

 Madvarerne må ikke komme i direkte kontakt med den kolde bagvæg. Døren bør ikke

holdes åben længere end højst nødvendigt for at undgå kuldetab.

29

BRUG AF FROSTBOKSEN, ELLER









Frostboks

Denne boks er beregnet til opbevaring af frostvarer i max. 2 uger og tilberedning af
isterninger.

Frostboks

Denne boks er beregnet til opbevaring af frostvarer, frysning af friske madvarer og
tilberedning af isterninger.

De bør ikke fryse større mængder madvarer på en gang (max. indfrysningskapacitet 1,5
kg/24 t.). Jo hurtigere en madvare nedfryses, des bedre bevares kvaliteten. Sørg ligeledes
for at pakke madvarerne ind, før de fryses, så de bevarer deres fulde smag og ikke
ødelægger andre varer.

Lagringstiden for frostvarer varierer alt efter, hvad slags varer der er tale om. Se altid
vejledningen på emballagen. Læg ikke flasker eller dåser med drikkevarer i frostboksen. De
kan gå i stykker, når indholdet fryser. Flasker med kulsyreholdige drikke kan endog
sprænges! Opbevar derfor ALDRIG sodavand, øl, vin, champagne mm. i frostboksen.

AFRIMNING

Køleafdelingen afrimer automatisk. Evt. tøvand løber igennem en afløbsrende ud i en

fordampningsskål bag på skabet, hvor vandet fordamper pga. varmen fra
kompressoren. Små vand- eller isdråber på bagvæggen er funktionsbetingede og helt

 

normale. Sørg blot for, at vandet uhindret kan løbe ud igennem afløbsåbningen på
bagvæggen lige over grøntsagsskuffen.

Den eller
is forhøjer strømforbruget.

Ved afrimning kan De benytte en plastik isskraber eller lignende, men De må ALDRIG
anvende metalgenstande eller elektriske apparater til fjernelse af islaget.

1.

2. Tøm frostboksen og sørg for at holde frostvarerne kolde.

3.

Sluk for strømmen og træk stikket ud.

Efter endt afrimning kan De rengøre frostboksen/køleskabet.

frostboks skal afrimes, når is-/rimlaget er ca. 4 mm tykt. Tykke lag

30

RENGØRING OG VEDLIGEHOLDELSE

Kompressor

Ved rengøring af køleskabet skal der slukkes for strømmen og stikket trækkes ud.

Skabets indre og de løse hylder afvaskes med lunkent vand tilsat lidt opvaskemiddel. Der
kan eventuelt anvendes lidt soda el.lign. for at undgå dårlig lugt.

Der må aldrig anvendes dampapparat til rengøring af skabet. Rengøringsmidlerne må ikke
anvendes koncentreret og der må aldrig anvendes skurende eller syreholdige
rengøringsmidler. Put ikke løsdelene i opvaskemaskinen.

Køleribberne bag på skabet bør rengøres jævnligt enten med en pensel eller med
støvsugeren. Støvaflejringer forhøjer strømforbruget.

Køleribber

UDSKIFTNING AF PÆREN

1. Afbryd strømmen.

2. Fjern frostboksens drypbakke.

3. Lampen er placeret bag ved termostaten.

4. Fjern lampeglasset og skru pæren ud mod uret.

5. Skru en ny 15W pære i og sæt lampeglasset på plads.

6. Sæt drypbakken på plads, sæt strøm på og tænd for skabet igen.

31

MINDRE DRIFTSFORSTYRRELSER

Køleskabet afgiver lyde; dette er helt normalt:

 Kølemidlet kan afgive en gurglende lyd, mens det cirkulerer rundt I systemet.
 Kompressoren kan brume lidt; lyden kan være mere intens ved opstart.
 Der kan opstå knagende lyde fra køleskabets materialer, der giver sig lidt.

FEJL AFHJÆLPNING

Køleskabet virker ikke

Køleskabet vibrerer eller støjer

Køleskabet er for koldt/ikke koldt

nok

Lyset i skabet virker ikke

Kompressoren starter ikke efter et

temperaturskift

Der er vand på gulvet eller i

skabsnichen

Kontroller, at det er korrekt tilsluttet og at sikringen ikke er
defekt/sprunget.

Kontroller, at skabet står i vater og indstil fødderne, om
nødvendigt.

Kontroller termostaten og stil den enten højere eller lavere.

Kontroller pæren og udskift den, om nødvendigt.

Kontroller, at skabet er korrekt tilsluttet og sikringen ikke er
defekt/sprunget.

Dette er normalt, da kompressoren først starter efter et
stykke tid.

Afløbshullet er tilstoppet. Rens det med en vatpind eller
lignende.

Hvis driftsforstyrrelsen ikke kan afhjælpes af ovenstående, betyder det, at der foreligger en
fejl. I så fald bedes De kontakte vor kundeservice. Angiv model, identnr. og apparatnr., der er
angivet på typeskiltet. Det sikrer hurtig og målrettet service.

KØLESKABET OVERHOLDER EU-DIREKTIVERNE

2006/95, 2004/108, 9

6/57, 92/31, 94/62

32

Sehr verehrte Kundin, sehr geehrter Kunde,

wir beglückwünschen Sie zum Kauf Ihres BRANDT Kühlschranks und danken
Ihnen, dass Sie sich für unsere Marke entschieden haben.

Unsere Forschungsteams haben für Sie eine neue Generation von
Kühlschränken entwickelt, die Ihnen das Leben erleichtern.

Mit den verstellbaren Fächern und Ablageflächen, die eine optimale
Aufbewahrung Ihrer Lebensmittel ermöglichen, mit ihrem klaren,
geschwungenen Design und ihrer hohen Leistungsfähigkeit besitzen
Kühlschränke von Brandt alle Eigenschaften, die erforderlich sind, um
Ihre Lebensmittel so gut wie möglich zu kühlen und dabei auf Ihre
Lebensgewohnheiten einzugehen.

In der Brandt Produktreihe finden Sie auch eine breite Auswahl an
Geschirrspülmaschinen, Waschmaschinen und Wäschetrockern,
Tiefkühlgeräten, Herden und Öfen, Kochplatten und Abzugshauben, die zu
Ihrem neuen BRANDT Kühlschrank passen.

Die Firma BRANDT steht immer an der Spitze der Innovation und trägt zur
Verbesserung Ihres Alltags bei, indem sie Ihnen immer leistungsfähigere,
bedienungs- und umweltfreundliche, ästhetische und zuverlässige
Produkte anbietet.

Die Marke BRANDT

33

INHALT





Seite

Sicherheitsnormen / Empfehlungen........................................................46

Installation.................................................................................................47

Umkehrung der Türöffnung.....................................................................48

Allgemeine Beschreibung.....................................................................

Bedienung des Kühlschranks....................................................................50

Verwendung des Gefrierfachs oder des Gefrierschranks...............51

Abtauen .......................................................................................................51

Reinigung und Wartung.............................................................................52

Funktionsprobleme....................................................................................53

....49

34

SICHERHEITSNORMEN

Dieses Gerät wurde konzipiert, um im Haushalt verwendete Lebensmittel aufzubewahren.
Jede andere Verwendung wäre unangemessen.

Die Installation muss wie in dieser Anleitung beschrieben durchgeführt werden. Eine falsche
Installation kann das Gerät beschädigen.

Bei eventuellen Funktionsproblemen des Geräts müssen Sie sich immer und ausschließlich
an anerkannte Kundendienstzentren oder an qualifiziertes technisches Servicepersonal
wenden.

Vor jedem Wartungseingriff das Gerät vom Stromnetz trennen; achten Sie dabei

darauf, den Stecker nicht am Anschlusskabel aus der Steckdose zu ziehen.

Wenn dieser Kühlschrank einen anderen ersetzt, unbedingt die Verschlussvorrichtung des
alten Geräts zerstören – sei es ein System mit Fallklinke, mit Feder, mit Schloss o.a. – oder
noch besser die Tür des alten Geräts ausbauen, damit niemand darin eingeschlossen
werden kann (spielende Kinder, Tiere usw.).

EMPFEHLUNGEN

Überprüfen Sie nach dem Auspacken des Geräts, dass es unbeschädigt ist. Sie müssen
Ihrem Händler jede Beschädigung innerhalb von 24 Stunden nach der Lieferung mitteilen.
Die zur Verpackung verwendeten Materialien (Karton, Blasen-Verpackungsfolie aus PE, EPS
usw.) sind vollkommen recyclebar. Halten Sie diese Materialien von Kindern fern.





Der Kühlkreis des Kühlschranks enthält Kühl-Isobutan, ein kaum umweltschädigendes,



aber entflammbares Naturgas. Vergewissern Sie sich, dass die Bestandteile des Kühlkreises
während des Transports und der Installation des Geräts nicht beschädigt worden sind. Falls
der Kühlkreis beschädigt ist, das Gerät von Flammen fernhalten und den Raum gut lüften.

Um den optimalen Betrieb des Geräts sicherzustellen, installieren Sie dieses nicht in der
Nähe von Wärmequellen und vergewissern Sie sich, dass eine gute Luftzirkulation um das
Gerät sichergestellt ist (siehe Installation).

35

INSTALLATION

Lesen Sie vor der Installation aufmerksam die Empfehlungen und die

Sicherheitsnormen durch, um das Auftauchen von Problemen zu verhindern.

Installieren Sie das Gerät in einem trockenen, gut gelüfteten Raum, fern von jeder
Wärmequelle. Lassen Sie einen Luftspalt von mindestens 10 cm zwischen dem
Kühlschranktop und einem darüber angebrachten Hängeschrank frei. Wenn Ihre
Installation dies nicht ermöglicht, 5 cm zwischen der Oberkante des Tragwerks und
dem Hängeschrank und 2,5 cm rechts und links vom Gerät frei lassen.

Wenn Ihr Gerät neben einem anderen Kühlschrank oder einem Tiefkühlgerät installiert
werden muss, an den Seiten einen Luftspalt von jeweils 5 cm frei lassen, um die Bildung von
Kondensation an den Außenwänden des Geräts zu verhindern.

Die Klimaklasse Ihres Kühlschranks ist auf dem Typenschild vermerkt. Die
Umgebungstemperatur, für die die Kühleinheit konzipiert wurde und bei der ihr einwandfreier
Betrieb sichergestellt ist, hängt von der Klimaklasse ab.

Klimaklasse Umgebungstemperatur

N 16°C bis 32°C

ST 16°C bis 38°C

T 16°C bis 43°C

Elektroanschluss

 Charakteristika der Steckdose: 220-230 V mit Erdung.

 Vermeiden Sie Adapter und Verlängerungsschnüre.

 Verhindern Sie jeden Kontakt des Netzkabels mit dem Kompressor.

 Verhindern Sie es, dass das Netzkabel unter dem Kühlschrank eingeklemmt wird.

Der Elektroanschluss des Kühlschranks muss geerdet sein. Zu Ihrer Sicherheit sollten Sie
den Kühlschrank an eine Steckdose mit effizienter Erdung anschließen (in Übereinstimmung
mit den geltenden Normen für elektrische Installationen).

Der Hersteller haftet nicht für Schäden, die aus der nicht vorhandenen Erdung enstehen
können.

ACHTUNG: VOR DEM ANSCHLIESSEN

1. Reinigen Sie den Innenraum des Kühlschranks mit lauwarmem Wasser, dem Sie

Bikarbonat zugesetzt haben. Sorgfältig mit klarem Wasser nachspülen und trocknen.

2. Warten Sie 2 Stunden, bevor Sie den Kühlschrank unter Spannung setzen, um die

Stabilisierung des Schmiermittels des Kompressionsmotors sicherzustellen.

36

UMKEHRUNG DER TÜRÖFFNUNG

Sie können die Türöffnung umkehren
(nach links statt nach rechts):

Das Gerät muss immer vom
Stromnetz getrennt sein, wenn Sie die
Öffnungsrichtung der Tür umkehren.

1. Entfernen Sie den Kühlschranktop:

Entfernen Sie die 2
Schraubenabdeckungen auf dem
Kühlschranktop, schrauben Sie die 2
Schrauben ab und ziehen Sie den
Kühlschranktop nach vorne.

2. Kippen Sie das Gerät leicht nach hinten

und blockieren Sie es in dieser
Position.

3. Schrauben Sie die Schrauben des

Türscharniers ab und entfernen Sie die
Halterung der Türachse.

4. Öffnen Sie die Tür ein wenig und
nehmen Sie sie nach unten aus dem
Scharnier heraus.

5. Schrauben Sie die obere Achse ab und
an der gegenüberliegenden Seite
wieder an. Setzen Sie die Tür auf die
Achse und schließen Sie sie.

6. Schrauben Sie die Halterung der
Scharnierachse mit Hilfe der Schrauben
fest an der gegenüberliegenden Seite
an.

37

ALLGEMEINE BESCHREIBUNG und















 - Butter- und Käsefach  - Innentürablagen
 - Getränkeleiste - Gemüsefach
 - Ablageflächen  - Thermostat und Lichtschalter
 - Gefrierfach oder Gefrierschrank
 - Typenschild

Hinweis: Es kann sein dass, diese Gestaltung nicht mit der Ihres Kühlschranks
übereinstimmt.

Der Innenraum des Geräts ist in 2 Bereiche eingeteilt: einen unteren Bereich zur
Kühlung und Aufbewahrung von frischen Lebensmitteln und einen oberen Bereich
zur Lagerung von Tiefkühlkost während maximal 2 Wochen oder einen Gefrierschrank

4 zur Lagerung von Tiefkühlkost, zum Einfrieren von frischen Lebensmitteln

und zur Herstellung von Eiswürfeln.

38

BEDIENUNG DES KÜHLSCHRANKS

Wenn der Thermostat auf "off" steht, funktioniert das Gerät nicht. Um es einzuschalten, müssen
Sie den Drehschalter im Uhrzeigersinn drehen. Die Position 1 entspricht der höchsten und
die Position 6 der niedrigsten Temperatur.
Die Temperatur in den beiden Innenraumbereichen des Geräts kann nicht unabhängig
voneinander eingestellt werden.

Bei einer Umgebungstemperatur von 16°C müssen Sie den Drehschalter auf 1 stellen.
Bei einer Umgebungstemperatur von ±±±±25°C können Sie den Thermostat auf 2, 3 oder 4
stellen.

RATSCHLÄGE

 Stellen Sie keine heißen Nahrungsmittel oder unverschlossenen Flaschen in den

Kühlschrank.

 NIEMALS flüchtige, entflammbare oder explosionsgefährdete Flüssigkeiten wie

Lösungsmittel, Aceton oder Benzin in den Kühlschrank stellen. Es bestünde
Explosionsgefahr.

 Packen Sie Fleisch und Fisch ein, um die Entstehung von unangenehmen Gerüchen

zu verhindern.

 Lagern Sie die verschiedenen Lebensmittel nicht zu eng nebeneinander, um eine

Luftzirkulation zwischen ihnen zu ermöglichen.

 Achten Sie darauf, dass die Lebensmittel nicht mit der kalten Rückwand des

Kühlschranks in Kontakt kommen. Die Tür sollte nicht länger als nötig aufgelassen
werden.

39

VERWENDUNG DES GEFRIERFACHS oder













DES GEFRIERSCHRANKS

Gefrierfach

In diesem Fach können tiefgekühlte Lebensmittel maximal 2 Wochen lang gelagert und
Eiswürfel hergestellt werden.

Gefrierschrank

In diesem Teil des Geräts können Tiefkühlwaren gelagert, frische Lebensmittel eingefroren
und Eiswürfel hergestellt werden.

Frieren Sie keine zu große Menge an Lebensmitteln auf einmal ein (max. 1,5 kg/24 Std.),
denn je schneller ein Lebensmittel eingefroren wird, umso besser werden seine
Eigenschaften bewahrt. Achten Sie auch darauf, die Lebensmittel vor dem Einfrieren gut zu
verpacken, damit sie ihren Eigengeschmack behalten und die anderen Produkte nicht
verderben.

Die Lagerungsdauer der tiefgekühlten oder eingefrorenen Lebensmittel hängt vom
Lebensmitteltyp ab. Legen Sie keine Flaschen oder Getränkedosen in das Gefrierfach; sie
können platzen, wenn ihr Inhalt gefriert. Stark kohlensäurehaltige Getränke können sogar
explodieren! NIEMALS Limonade, Fruchtsaft, Bier, Wein, Sekt usw. im Gefrierfach oder ­schrank aufbewahren.

ABTAUEN

Der Kühlschrank taut automatisch ab. Die Rückseite des Kühlschranks bedeckt sich mit

Eis, wenn der Kompressor arbeitet, und taut ab, wenn dieser nicht läuft. Wenn das Eis
taut, verdampft das Wasser ganz von selbst.

Das Gefrierfach / der Gefrierschrank

Eisschicht ca. 4 mm dick ist. In jedem Fall muss dieser Bereich des Geräts mindestens
1 mal im Jahr abgetaut werden.

Zum Abtauen können Sie den Eisspatel oder jeden anderen Plastikgegenstand
benutzen, aber NIEMALS metallische Gegenstände oder elektrische Geräte.

1. Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

2. Packen Sie die Tiefkühlkost in einen Tiefkühlbeutel und halten Sie sie kühl.

3. Wenn der Abtauvorgang beendet ist, das Gerät reinigen.

müssen abgetaut werden, sobald die

40

REINIGUNG UND WARTUNG

Den Kühlschrank vor der Reinigung vom Stromnetz trennen.

Den Innenraum mit Hilfe eines Schwamms oder Wischtuchs mit Wasser auswischen, dem
Sie Bikarbonat zugesetzt haben. So verhindern Sie die Entstehung von unangenehmen
Gerüchen.

Auf keinen Fall einen Dampfreiniger, Lösungsmittel oder Scheuermittel benutzen, denn sie
könnten den Innenraum des Geräts beschädigen. Die Zubehörteile nicht in der
Geschirrspülmaschine waschen.

Es wird geraten, die Rückseite des Kühlschranks einmal pro Jahr abzusaugen, denn wenn
sie schmutzig ist, nimmt die Leistung des Kühlschranks ab und der Stromverbrauch erhöht
sich.

Kondensator

Kompressor

AUSWECHSELN DER GLÜHBIRNE

1. Den Kühlschrank vom Stromnetz trennen.

2. Das Ablagegitter herausnehmen.

3. Die Glühbirne befindet sich hinter der Thermostatblende.

4. Entfernen Sie die Glühbirne, indem Sie sie im entgegengesetzten Uhrzeigersinn
herausschrauben.

5. Schrauben Sie eine neue 15-Watt-Birne ein.

6. Das Ablagegitter wieder einsetzen, den Stecker des Netzkabels wieder in die Steckdose
stecken und den Kühlschrank wieder einschalten.

41

FUNKTIONSPROBLEME

Manche Geräusche, die ein Kühlschrank verursacht, sind vollkommen normal:

 Das Kühlgas kann beim Zirkulieren in der Kühlleitung ein brodelndes Geräusch

verursachen.

 Der Kompressor kann ein brummendes Geräusch verursachen, das sich beim

Anlaufen verstärkt.

 Durch das Dehnen und Zusammenziehen der Gerätematerialien können

Knackgeräusche entstehen.

PROBLEM LÖSUNG

Vergewissern Sie sich, dass der Stecker richtig in die

Der Kühlschrank funktioniert nicht

Steckdose eingesteckt ist, dass die Sicherung nicht
durchgebrannt ist und dass der Überlastschalter nicht
umgesprungen ist.

Der Kühlschrank vibriert oder läuft

laut

Der Kühlschrank kühlt zu stark/nicht

stark genug

Die Glühbirne des Kühlschranks

leuchtet nicht

Der Kompressor läuft nach einer

Temperaturänderung nicht wieder an

Sie bemerken Wasser auf den

Fußboden oder den Ablageflächen

Überprüfen Sie, dass er waagerecht steht. Stellen Sie die
Füßchen ein.

Überprüfen Sie den Thermostat und stellen Sie ihn auf eine
geeignetere Temperatur ein.

Überprüfen Sie die Glühbirne und tauschen Sie sie ggf. aus.
Vergewissern Sie sich ebenfalls, dass der Stecker in der
Steckdose steckt, dass die Sicherung nicht durchgebrannt
ist und dass der Überlastschalter nicht umgesprungen ist.

Das ist normal; es dauert eine Weile, bis der Kompressor
wieder anläuft.

Die Ablauföffnung ist verstopft. Machen Sie sie mit einer
Stricknadel frei.

TECHNISCHER KUNDENDIENST

Wenn Sie die angegebenen Überprüfungen durchgeführt haben und das Problem dennoch
bestehen bleibt, NICHT VERSUCHEN, DEN KÜHLSCHRANK SELBST ZU REPARIEREN.
Setzen Sie sich mit der nächstgelegenen Kundendienststelle in Verbindung.

DIESES GERÄT ENTSPRICHT DEN EG-RICHTLINIEN

2006/95, 2004/108, 96/57, 92/31, 94/62

42

Beste Klant,

U heeft net een BRANDT ijskast gekocht, en wij danken u voor uw vertrouwen.

Onze researchteams hebben speciaal voor u een nieuwe generatie toestellen
ontwikkeld om u het dagelijks leven nog aangenamer te maken.

De nieuwe BRANDT ijskasten, met speciale ruimtes voor een optimale,
onbezorgde opberging van uw voedingsmiddelen, met een sober en vlot design
en uitzonderlijke prestaties, bezitten alle kwaliteiten om uw voedingsmiddelen
zo goed mogelijk te bewaren en te voldoen aan uw verbruikersgewoonten.

Het gamma BRANDT producten biedt u tevens een uitgebreide keuze aan
vaatwassers, wasmachines en droogtrommels, diepvriezers, keukenfornuizen
en ovens, kooktafels en zuigkappen, die u met uw nieuwe BRANDT ijskast kan
combineren.

Dankzij deze speerpunttechnologie, draagt BRANDT bij tot een aangenamer
dagelijks leven, door producten ter beschikking te stellen die steeds hogere
prestaties leveren, die eenvoudig in gebruik zijn, die het milieu respecteren en
die tegelijk esthetisch en vertrouwbaar zijn.

Het merk BRANDT

43

INHOUDSOPGAVE





Bladzijde

Veiligheidsnormen / Aanbevelingen.....................................................56

Installatie.................................................................................................57

Omkering van de draairichting van de deur.........................................58

Algemene beschrijving ....................................................................

Gebruik van de ijskast..............................................................................60

Gebruik van het vak of van de diepvriezer...................................61

Ontdooiing ..............................................................................................61

Onderhoud en reiniging..........................................................................62

Problemen tijdens de werking................................................................63

......59

44

VEILIGHEIDSNORMEN

Dit toestel werd ontworpen voor het bewaren van voedingsmiddelen, bestemd voor
huishoudelijk gebruik. Elk ander gebruik van dit toestel is ongepast.

De installatie dient volgens de in deze handleiding beschreven richtlijnen te worden
uitgevoerd; een slechte installatie kan schade aan het toestel veroorzaken.

Neem, bij eventuele werkingstoringen van het toestel, altijd en uitsluitend contact op met de
goedgekeurde Servicediensten of doe beroep op vakbekwaam personeel.

Schakel, bij alle onderhoudswerkzaamheden eerst het toestel uit en vermijd hierbij

de voedingskabel van het netwerk af te rukken.

Als de ijskast een andere ijskast vervangt, die uitgerust is met een klink- of veerslot of andere
sluitingsmiddelen, vergeet dan niet deze inrichting te vernietigen, of beter nog, de deur van
uw vorig toestel te verwijderen om op deze manier zeker te zijn dat niemand aan de
binnenkant van het toestel opgesloten zit (spelende kinderen, huisdieren, enz...).

AANBEVELINGEN

Controleer bij het uitpakken of het toestel niet beschadigd is. Als dit het geval is, dient u deze
beschadiging aan de verkoper te melden, en dit binnen een termijn van 24 uur na de
levering. De gebruikte verpakkingsmaterialen zijn volledig geschikt voor recycling (karton,
PE, EPS plastic met luchtbellen...) Deze materialen altijd buiten het bereik van kinderen

houden.





Het koelcircuit van het toestel bevat afkoelende isobutaan, een natuurlijk, weinig



vervuilend gas, maar dat desondanks toch brandbaar is. Controleer of tijdens het transport
en tijdens de installatie van het toestel geen enkele samenstellende onderdelen van het
koelcircuit beschadigd werden. Bij schade, plaats het toestel buiten het bereik van vlammen
of van ontvlambare bronnen en verlucht grondig de ruimte waarin het toestel zich bevindt.

Installeer het toestel ver verwijderd van alle warmtebronnen en zorg ervoor dat de lucht goed
rondom kan circuleren voor een optimale werking van het toestel (zie Installatie van het
toestel).

45

INSTALLATIE

Lees aandachtig de Aanbevelingen en de Veiligheidsnormen alvorens over te gaan

tot de installatie van het toestel, dit om bepaalde ongemakken te vermijden.

Installeer het toestel in een vochtvrije en goed verluchte ruimte, uit de buurt van alle
warmtebronnen. Laat een afstand van minimum 10 cm tussen de bovenkant van het toestel
en een meubel erboven. Als uw installatie dit niet mogelijk maakt, laat dan 5 cm tussen de
ombouw en elk ander op de wand bevestigd meubel, en respecteer een ruimte van 2,5 cm
tussen elk meubel.

Als uw toestel langs een andere koelkast of diepvriezer geplaatst wordt, dan dient een ruimte
van 5 cm langs de zijkanten gerespecteerd te worden om de vorming van condens op de
buitenkant van het toestel te vermijden.

De klimaatklasse van uw ijskast is aangegeven op de kenplaat. Deze klasse bepaalt de
graad van de kamertemperaturen waarvoor de koeleenheid is ontwikkeld en waardoor de
perfecte werking van uw toestel gegarandeerd wordt

Klasse Kamertemperaturen

N 16° tot 32°

ST 16° tot 38°

T 16° tot 43°

Elektrische aansluiting

 Eigenschappen van het contact: 220-230V met aardebus.

 Vermijd het gebruik van adapters of van verlengkabels.

 Vermijd elk contact tussen de kabel en de compressor.

 Vermijd dat de kabel klem zit onder het toestel.

De elektrische installatie van het toestel is uitgerust met een aardebus. Sluit, voor uw eigen
veiligheid, het toestel aan op een stopcontact uitgerust met een voldoende doeltreffende
aardebus (conform de van kracht zijnde normen inzake de veiligheid van elektrische
installaties).

De bouwer wijst alle verantwoordelijkheid af voor schade ten gevolge van een gebrek aan
een doeltreffende aansluiting op een aardebus.

OPGELET, ALVORENS HET TOESTEL IN TE SCHAKELEN

1. Reinig de binnenkant van de ijskast met lauw water, aangevuld met bicarbonaat. Spoel

en droog zorgvuldig.

2. Wacht 2 uur voordat u het toestel inschakelt om de stabilisatie van de smeervloeistoffen

van de motorcompressor te waarborgen.

46

VERANDEREN VAN DE RICHTING VAN DE DEUROPENING

Men heeft de mogelijkheid de richting van de
deuropening te veranderen (links in plaats
van rechts):

Het toestel dient altijd van de
netstroom ontkoppeld te zijn alvorens de
richting van de deuropening te veranderen.

1. Verwijder de bovenkant van de ijskast:

verwijder de 2 schroefplaatjes op de
bovenkant, verwijder de 2 schroeven en
doe de bovenkant naar voor glijden.

2. Doe het toestel lichtjes naar achter

overhellen en blokkeer het toestel in
deze positie.

3. Draai de schroeven van het bovenste

deurscharnier los en verwijder de steun
en de as van het scharnier.

4. Open lichtjes de deur en haal de deur
uit het onderste scharnier.

5. Draai de onderste as los en draai deze
opnieuw vast aan de tegenovergestelde
kant. Plaats de deur op de as en sluit
de deur.

6. Draai het bovenste scharnier stevig
vast op de andere kant en de as van de
deur aan de hand van de schroeven.

47

ALGEMENE BESCHRIJVING en















 - Vak voor boter en kaas

Plankdeuren

 ­ - Plankdeur voor flessen
 - Groentebak
 - Opbergrek
 - Thermostaat en lichtschakelaar
 - Bewaarvak of diepvriezer
 - Kenplaat

Opmerking: het is mogelijk dat dit schema niet volledig overeenstemt met uw ijskast.

Het toestel bevat twee vakken: een onderste vak voor de koeling en de bewaring van
de verse voedingswaren en een bovenste vak voor de bewaring van ingevroren
voedingsmiddelen voor maximaal 2 weken of een bovenste vak 4

van diepgevroren voedingsmiddelen, het invriezen van verse voedingswaren en de
vervaardiging van ijsblokjes.

voor de bewaring

48

GEBRUIK VAN DE IJSKAST

Als de thermostaat op "off" staat, dan werkt het toestel niet. Om hem in te schakelen, doe de

raaiknop in de richting van de wijzers van de klok draaien. De waarde 1 stemt overeen met

d
de hoogste temperatuur en 6 met de laagste.
De temperaturen in de 2 vakken kunnen onafhankelijk van elkaar afgesteld worden.
Voor een kamertemperatuur van 16°C dient u de draaiknop op 1 af te stellen. Voor een
kamertemperatuur van ±25°C, kunnen de waarden 2, 3 of 4 gekozen worden.

TIPS

 Plaats geen warme voedingsmiddelen of flessen zonder stop in de ijskast.
 Plaats NOOIT vluchtige vloeistoffen, brandbare of ontplofbare vloeistoffen zoals

oplosmiddelen, aceton of benzine. Er bestaat risico op ontploffingen.

 Wikkel vlees- en viswaren in om slechte geurtjes te vermijden.

 Laat een voldoende ruimte tussen de voedingswaren onderling om een goede

luchtcirculatie te waarborgen.

 Laat geen voedingswaren in contact komen met de koude zijwanden of de bodem van

de ijskast. De deur mag nooit langer dan nodig openstaan.

49

GEBRUIK VAN HET VAK of DIEPVRIEZER













Vak

In dit vak kan men diepvriesproducten gedurende maximum 2 weken opslaan en ijsblokjes
maken.

Diepvriezer

In dit vak kan men diepvriesproducten bewaren, verse producten invriezen en ijsblokjes
maken.

Vries nooit een te grote hoeveelheid voedingsmiddelen tegelijk in (maximum 1,5 kg/24h), hoe
sneller het product ingevroren is, hoe beter het de kwaliteiten zal bewaren. Zorg er tevens
voor dat uw voedingsmiddelen goed verpakt zijn alvorens ze in te vriezen zodat de smaak
bewaard wordt en andere voedingsmiddelen niet bederven.

De bewaartijd van ingevroren of diepgevroren voedingsmiddelen is afhankelijk van het type
voedingsmiddel. Raadpleeg de aanbevelingen op de verpakkingen. Plaats nooit flessen of
blikjes in het bewaarvak. Deze kunnen namelijk barsten als de inhoud ervan vriest. Dranken
hebben een hoog gehalte carbonaat en kunnen zelfs ontploffen! Bewaar NOOIT limonade,
fruitsap, bier, wijn, champagne, enz... in het bewaarvak/diepvriezer.

ONTDOOIING

Het ontdooiingsysteem van de ijskast is automatisch. De achterkant van de ijskast bedekt

zich met ijs als de compressor in werking is en ontdooit als deze laatste niet in werking
is. Als het ijs smelt, zal het water vanzelf verdampen.

Het bewaarvak / de diepvriezer

ijslaag een dikte van ongeveer 4 cm bereikt heeft. In alle gevallen, dient het vak
minstens 1 maal per jaar ontdooid te worden.

U kunt een schrapertje of een ander plastic voorwerp gebruiken om te ontdooien, maar
NOOIT een metalen voorwerp of een elektrisch toestel.

1. Schakel het toestel uit en ontkoppel van de netstroom.

2. Verpak de ingevroren voedingsmiddelen en bewaar op een frisse plaats.

3. Reinig, na de ontdooiing, volledig het toestel.

dienen altijd ontdooid te worden als de

50

ONDERHOUD EN REINIGING

Ontkoppel het toestel van de netstroom alvorens onderhoudswerkzaamheden uit te

voeren.

Reinig de binnenkant met water en bicarbonaat aan de hand van een spons of een vaatdoek,
op deze manier voorkomt men de vorming van onaangename geurtjes.

Gebruik in geen enkel geval een stoomcentrale, een oplosmiddel of schurende detergenten
want deze kunnen de binnenkant van uw toestel beschadigen. Plaats de interne accessoires
ook niet in een vaatwasmachine.
Wij raden aan de achterkant van het toestel één maal per jaar met de stofzuiger te reinigen.
Als deze achterkant vuil is, zal het rendement van de ijskast verminderen en het verbruik
stijgen.

Condensor

Compressor

VERVANGING VAN DE GLOEILAMPEN

1. Ontkoppel de ijskast van de netstroom.

2. Verwijder het druiprek.

3. De gloeilamp bevindt zich achter het paneel van de thermostaat.

4. Verwijder de gloeilamp door te draaien in de tegenovergestelde richting van de wijzers van
de klok.

5. Plaats een nieuwe gloeilamp van 15W.

6. Plaats het druiprek terug en koppel opnieuw aan op de netstroom en schakel het toestel in.

51

PROBLEMEN TIJDENS DE WERKING

Er bestaan geluiden die volkomen normaal zijn in een ijskast:

 Het koelgas kan een borrelend geluid maken als het door de circuits stroomt.
 De compressor kan een brommend geluid maken, dat sterker kan worden bij het

starten.

 Het "gekraak", veroorzaakt door de uitzettingen en de contracties van de gebruikte

materialen.

PROBLEEM OPLOSSING

Controleer of de fiche goed is aangesloten, of de

De ijskast werkt niet

zekering niet gesmolten is of de hoofdzekering
niet gesprongen is.

De ijskast trilt of maakt geluid

De ijskast koelt te veel/niet genoeg

De gloeilamp van de ijskast werkt niet

De compressor start niet na het veranderen

van de temperatuur

Er is water op de grond of in de plankdeuren

Controleer of de ijskast waterpas staat. Stel de
poten bij.

Controleer de thermostaat en stel de
temperatuur af op een meer aangepaste
temperatuur.

Controleer de gloeilamp en vervang indien
nodig. Controleer tevens of het contact
aangesloten, of de zekering niet gesmolten is en
of de hoofdzekering niet gesprongen is.

Dit is normaal, de compressor zal slechts na een
bepaalde tijd starten.

Het gat van de afvoer is verstopt. Ontstop met
een breinaald.

TECHNISCHE SERVICE

Als u de hierboven beschreven controles reeds heeft uitgevoerd en het probleem aanhoudt,
VOER DAN ZELF NOOIT HERSTELLINGEN UIT. Neem contact op met de dichtstbijzijnde
Technische Service.

DIT TOESTEL IS CONFORM DE EEG RICHTLIJNEN

2006/95, 2004/108, 96/57, 92/31, 94/62

52

FAGORBRANDT SAS- Locataire Gérant- société par actions simplifiée au capital de 20.000.000 Euros - RCS Nanterre 440 303 196
