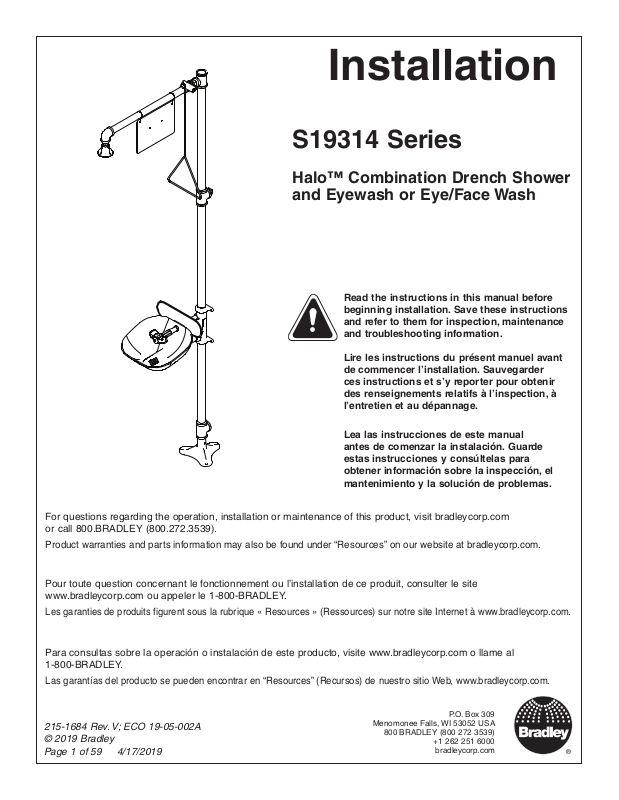

Installation
S19314 Series
Halo™ Combination Drench Shower
and Eyewash or Eye/Face Wash
Read the instructions in this manual before
beginning installation. Save these instructions
and refer to them for inspection, maintenance
and troubleshooting information.
Lire les instructions du présent manuel avant
de commencer l’installation. Sauvegarder
ces instructions et s’y reporter pour obtenir
des renseignements relatifs à l’inspection, à
l’entretien et au dépannage.
Lea las instrucciones de este manual
antes de comenzar la instalación. Guarde
estas instrucciones y consúltelas para
obtener información sobre la inspección, el
mantenimiento y la solución de problemas.
For questions regarding the operation, installation or maintenance of this product, visit bradleycorp.com
or call 800.BRADLEY (800.272.3539).
Product warranties and parts information may also be found under “Resources” on our website at bradleycorp.com.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le site
www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Resources » (Ressources) sur notre site Internet à www.bradleycorp.com.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com o llame al
1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Resources” (Recursos) de nuestro sitio Web, www.bradleycorp.com.
P.O. Box 309
+1 262 251 6000
bradleycorp.com
215-1684 Rev. V; ECO 19-05-002A
© 2019 Bradley
Page 1 of 59 4/17/2019
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
S19314 Installation
Table of Contents
Table of Contents..........................................................................2
Pre-Installation Information ................................................................ 3-4
Halo Pre-Configured Models ................................................................5-7
Halo Configurator..........................................................................8
Dimensions .............................................................................. 9
Installation Instructions ................................................................. 10–11
Service Parts — Bowl and Hub ........................................................... 12–13
Service Parts — Eyewash, Eye/Face Wash and Bowl Covers ................................... 14–16
Service Parts — Base and Drain............................................................. 17
Service Parts — Drench Shower.......................................................... 18–20
Service Parts — Optional Accessories ........................................................21
Avant l’installation ..................................................................... 22-23
Modèles préconfigurés Halo ..............................................................24-26
Configuration du produit ...................................................................27
Dimensions ............................................................................. 28
Instructions d'installation ................................................................ 29–31
Pièces de remplacement — Récepteur et moyeu............................................. 32–33
Pièces de remplacement — Douche oculaire, Douche oculaire/faciale et couvercle anti-poussières ..... 34–35
Pièces de remplacement — Bride et drain ..................................................... 36
Pièces de remplacement — Douche d'urgence .............................................. 37–39
Pièces de remplacement — Accessoires en option ..............................................40
Información previa a la instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-42
Modelos preconfigurados Halo ............................................................43-45
Configuración del producto .................................................................46
Dimensiones ............................................................................ 47
Instrucciones de instalación. ............................................................. 48–49
Piezas de repuesto — Receptor y buje..................................................... 50–51
Piezas de repuesto — Lavaojos, lavaojos/rostro y cubierta contrapolvo ........................... 52–54
Piezas de repuesto — Base y drenaje ........................................................ 55
Piezas de repuesto — Ducha de aspersión ................................................. 56–58
Piezas de repuesto — Accesorios opcionales ..................................................59
2
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Safety Information
To ensure proper operation:
Installation
This fixture has been designed and 3rd party tested to meet ANSI/ISEA Z358.1. The system must be tested
periodically to be sure it is functioning properly to meet the standard. Please refer to the ANSI/ISEA Z358.1 standard
on testing requirements.
The installation, maintenance and location of all safety drench showers, eye and eye/face washes must comply with
the requirements of ANSI/ISEA Z358.1. Workers who may come in contact with potentially hazardous materials
should be trained regarding the location and proper operation of emergency equipment per ANSI/ISEA Z358.1.
ANSI/ISEA Z358.1 requires this unit to be used with a clean, potable, uninterrupted supply of tepid water. Bradley
plumbed emergency fixtures require a minimum of 30 psi flowing pressure in order to function as designed and meet
the ANSI/ISEA Z358.1 standard.
Self-closing spring-loaded valves are not UL classified to ANSI/ISEA Z358.1.
Before installation make sure that this equipment will meet the requirements of the potential hazardous contaminants
in your location.
Installation of this system must be completed by a qualified plumber in compliance with all national and local codes.
Compliance and conformity to drain requirements and other local codes and ordinances is the responsibility of the
installer.
Weekly Inspections
To ensure all emergency shower and eye/face wash fixtures are ready to be used when needed, regular checks and
maintenance must be conducted. Weekly inspections must be conducted on all safety equipment to make sure a
suitable flushing fluid supply is present and to make sure the equipment is in good operating condition.
Water Temperature
ANSI/ISEA Z358.1 requires tepid water. Suitable range is 60°F to 100°F (16°C to 38°C). Personal injury is possible
outside this temperature range.
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
3
S19314 Installation
Supplies Required:
• (3) 3⁄8" floor anchors and bolts
• Teflon tape and pipe sealant
• 30 PSI (2.0 bar) min/90 PSI (6.1 bar) max flow pressure
• 125 PSI (8.6 bar) max static pressure
• Piping to 1¼" NPT (BSPP) water supply inlet (30–90 psi [2.0-6.1 bar])
• Piping to 1¼" NPT drain outlet on unit (if included with unit)
• Adequate supply pipe supports
• Provisions to dispose of shower waste water (minimum 30 gallons [115 liters]) should be made (minimum 4" [102mm] drain.
• OPTIONAL: sign-mounting hardware
Local codes may require the installation of a backflow prevention valve to complete proper installation. Valve must be
tested annually to verify that it is functioning properly. Backflow prevention valves are not included with the fixture and may
be supplied by the contractor or purchased from Bradley Corporation.
4
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Halo Pre-Configured Models
Halo Model
Number
Eyewashes
S19314EW
S19314P
S19314SB
S19314LL
S19314F
S19314UU
Halo Eyewash, plastic showerhead & bowl
Halo Eyewash, plastic showerhead & bowl w/ hose spray
Halo Eyewash, plastic showerhead, stainless steel bowl
Halo Eyewash, plastic showerhead, stainless steel bowl, hand/foot activated
Halo Eyewash, plastic showerhead w/ stainless steel shroud & bowl
Halo Eyewash, plastic showerhead w/ stainless steel shroud & bowl, hand/foot operated eyewash
Eyewashes with Dust Cover
S19314PDC
S19314DC
Halo Eyewash, plastic showerhead & bowl w/ dust cover
Halo Eyewash, plastic showerhead, stainless steel bowl & hinged dust cover
Eye-Face Washes
S19314FW
S19314SBFW
S19314AC
S19314TT
S19314SPR
Halo Eye/face wash, plastic showerhead & bowl
Halo Eye/face wash, plastic showerhead, stainless steel bowl
Halo Eye/face wash, plastic showerhead, stainless steel bowl, hand/foot operated eyewash
Halo Eye/face wash, plastic showerhead w/ stainless steel shroud & bowl
Halo Eye/face wash, stainless steel showerhead & bowl, hand/foot operated eyewash
Description
UL certified to
ANSI/ISEA
X
X
X
X
X
X
X
X
X
X
X
X
X
S19314BFPB
S19314BF
Halo Eye/face wash, barrier-free, plastic showerhead & bowl
Halo Eye/face wash, barrier-free, plastic showerhead, stainless steel bowl
Eye-Face Washes with Dust Covers
S19314PDCFW
S19314DCFW
S19314DCBF
Halo Eye/face wash, plastic showerhead & bowl w/ dust cover
Halo Eye/face wash, plastic showerhead, stainless steel bowl & hinged dust cover
Halo Eye/face wash, barrier-free, plastic showerhead, stainless steel bowl w/ dust cove
Eye-Face Washes without Eyewash Bowl
S19314GG
Halo Eye/face wash, plastic showerhead, no bowl
All Stainless Steel Eye-Face Wash
S19314BFSS
S19314FSS
S19314SC
S19314SS
S19314SS16
Halo stainless steel eye/face wash and showerhead, barrier free
Halo stainless steel eye/face wash and showerhead
Halo stainless steel eye/face wash, bowl, cover and showerhead
Halo stainless steel eye/face wash and showerhead with foot activation
Halo 316 stainless steel eye/face wash and showerhead with foot activation
X
X
X
X
X
X
X
X
X
X
X
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
5
S19314 Installation
Halo Pre-Configured Models
All models with AS4775, AS/NZS 4020 Certification include BSPP threading.
Halo Model Number Description
Eyewashes
S19314EWZ
S19314EWZS
S19314SBZ
S19314SBZS
S19314LLZ
S19314LLZS
S19314FZ
S19314FZS
S19314UUZ
S19314UUZS
S19314PZ
Eyewashes with Dust Cover
S19314PDCZ
S19314PDCZS
S19314DCZ
S19314DCZS
Eye-Face Washes
S19314FWZ
S19314FWZS
S19314SBFWZ
S19314SBFWZS
S19314ACZ
S19314ACZS
S19314TTZ
S19314TTZS
S19314SPRZ
S19314SPRZS
S19314BFPBZ
S19314BFPBZS
S19314BFZ
S19314BFZS
Halo Eyewash, plastic showerhead & bowl
Halo Eyewash, plastic showerhead & bowl, stainless steel piping X
Halo Eyewash, plastic showerhead, stainless steel bowl
Halo Eyewash, plastic showerhead, stainless steel bowl, stainless steel piping X
Halo Eyewash, plastic showerhead, stainless steel bowl, hand/foot activated
Halo Eyewash, plastic showerhead, stainless steel bowl, hand/foot activated, stainless steel piping
Halo Eyewash, plastic showerhead w/ stainless steel shroud & bowl
Halo Eyewash, plastic showerhead w/ stainless steel shroud & bowl, stainless steel piping X
Halo Eyewash, plastic showerhead w/ stainless steel shroud & bowl, hand/foot operated eyewash
Halo Eyewash, plastic showerhead w/ stainless steel shroud & bowl, hand/foot operated
eyewash, stainless steel piping
Halo Eyewash, plastic showerhead & bowl w/hose spray
Halo Eyewash, plastic showerhead & bowl w/ dust cover
Halo Eyewash, plastic showerhead & bowl w/ dust cover, stainless steel piping X
Halo Eyewash, plastic showerhead, stainless steel bowl & hinged dust cover
Halo Eyewash, plastic showerhead, stainless steel bowl & hinged dust cover, stainless steel piping
Halo Eye/face wash, plastic showerhead & bowl
Halo Eye/face wash, plastic showerhead & bowl, stainless steel piping X
Halo Eye/face wash, plastic showerhead, stainless steel bowl
Halo Eye/face wash, plastic showerhead, stainless steel bowl, stainless steel piping X
Halo Eye/face wash, plastic showerhead, stainless steel bowl, hand/foot operated eyewash
Halo Eye/face wash, plastic showerhead, stainless steel bowl, hand/foot operated eyewash,
stainless steel piping
Halo Eye/face wash, plastic showerhead w/ stainless steel shroud & bowl
Halo Eye/face wash, plastic showerhead w/ stainless steel shroud & bowl, stainless steel piping
Halo Eye/face wash, stainless steel showerhead & bowl, hand/foot operated eyewash
Halo Eye/face wash, stainless steel showerhead & bowl, hand/foot operated eyewash,
stainless steel piping
Halo Eye/face wash, barrier-free, plastic showerhead & bowl
Halo Eye/face wash, barrier-free, plastic showerhead & bowl, stainless steel piping X
Halo Eye/face wash, barrier-free, plastic showerhead, stainless steel bowl
Halo Eye/face wash, barrier-free, plastic showerhead, stainless steel bowl, stainless steel piping
IAPMO Oceana
certified to
AS4775 & AS4020
X
X
X
X
X
X
X
6
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Halo Pre-Configured Models
All models with AS4775, AS/NZS 4020 Certification include BSPP threading.
Halo Model Number Description
Eye-Face Washes with Dust Cover
S19314PDCFWZ
S19314PDCFWZS
S19314DCFWZ
S19314DCFWZS
S19314DCBFZ
S19314DCBFZS
Eye-Face Washes without Eyewash Bowl
S19314GGZ
S19314GGZS
All Stainless Steel Eye/Face Wash
S19314BFSSZ
S19314FSSZ
S19314SCZ
S19314SSZ
S19314SS16Z
Halo Eye/face wash, plastic showerhead & bowl w/ hinged dust cover
Halo Eye/face wash, plastic showerhead & bowl w/ hinged dust cover, stainless steel piping X
Halo Eye/face wash, plastic showerhead, stainless steel bowl & hinged dust cover
Halo Eye/face wash, plastic showerhead, stainless steel bowl & hinged dust cover, stainless
steel piping
Halo Eye/face wash, barrier-free, plastic showerhead, stainless steel bowl w/ hinged dust cover
Halo Eye/face wash, barrier-free, plastic showerhead, stainless steel bowl w/ hinged dust
cover, stainless steel piping
Halo Eye/face wash, plastic showerhead, no bowl
Halo Eye/face wash, plastic showerhead, no bowl, stainless steel piping
Halo stainless steel eye/face wash & showerhead, barrier free X
Halo stainless steel eye/face wash & showerhead
Halo stainless steel eye/face wash, bowl, cover & showerhead
Halo stainless steel eye/face wash and showerhead with hand/foot activation
Halo 316 stainless steel eye/face wash and showerhead with hand/foot activation
IAPMO Oceana
certified to
AS4775 & AS4020
X
X
X
X
X
X
X
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
7
S19314 Installation
Halo Configurator
Standard Selections (Must select one from each category)
Configuration
¨A
¨B
¨C
¨0
Pipe Material
¨A
¨B
¨C
¨D
¨F
¨G
¨H
¨J
Ball Valve
¨1
¨2
¨3
Showerhead
¨A
¨B
¨C
¨D
¨E
Eyewash – Eye/Face Wash
¨A
¨B
¨D
¨E
¨F
¨G
¨H
¨J
* Not available with barrier-free configurations.
** Self-closing valves are not ANSI/ISEA Z358.1 compliant.
‡
Not available in the U.S.
† Must select stainless steel pipe and ball valve when stainless
steel eye/face wash is required.
6" Drain Height, B
24" Drain Height
24" Drain Height, B
6" Drain Height, Standard
NPT, Yellow BradTect Galvanized Steel
NPT, All 304 Stainless Steel
NPT, All 316 Stainless Steel *
NPT, Chrome-Plated
BSPP, Yellow BradTect Galvanized Steel ‡
BSPP, All 304 Stainless Steel ‡
BSPP, All 316 Stainless Steel‡
BSPP, Chrome-Plated ‡
Stay-Open Shower and Eyewash, Chrome-Plated Brass
Stay-Open Shower and Eyewash, 316 SS
Self-Closing Shower and Stay-Open Eyewash, Chrome-Plated Brass **
Plastic Showerhead
Plastic Showerhead with Plastic Shroud
Plastic Showerhead with Stainless Steel Shroud
304 SS High Performance Showerhead
316 SS High Performance Showerhead
Halo Eyewash
Halo Eye/Face Wash
Halo Eyewash, 304 SS Yoke
Halo Eye/Face Wash, 304 SS Yoke
304 SS Halo Eye/Face Wash, 304 SS Yoke†
Halo Eyewash, 316 SS Yoke
Halo Eye/Face Wash, 316 SS Yoke
316 SS Halo Eye/Face Wash, 316 SS Yoke†
arrier Free
arrier Free
Bowl and Dust Cover
¨A
¨B
¨D
¨E
¨F
¨G
¨H
¨J
¨0
Activation
¨A
¨B
¨C
¨D
¨E
Drench Hose and Backflow Prevention
¨A
¨B
¨C
¨D
¨0
¨Z
Freeze and Scald Protection
¨N
¨P
¨R
¨0
¨Z
Plastic Bowl, No Dust Cover
Plastic Bowl, Plastic Dust Cover
304 SS, No Dust Cover
304 SS, 304 SS Dust Cover
304 SS, Plastic Dust Cover
316 SS, No Dust Cover
316 SS, 316 SS Dust Cover
316 SS, Plastic Dust Cover
No Bowl or Dust Cover
300 SS Handle
316 SS Handle
300 SS Handle, 300 SS Foot Pedal
300 SS Handle, 316 SS Foot Pedal *
316 SS Handle with 316 SS Foot Pedal *
Drench Hose Kit with Vacuum Breaker
Drench Hose Kit with N9 Backflow Preventer
Drench Hose Kit with 9D Backflow Preventer
Drench Hose Kit without Backflow Preventer
No Drench Hose and No Backflow Prevention
Drench Hose Ready
Anti-Freeze Valve
Anti-Scald Valve
Anti-Freeze and Anti-Scald Valves
No Anti-Freeze Valve and No Anti-Scald Valve
Anti-Freeze and Anti-Scald Valve Ready
NPT = National Pipe Thread
BSPP = British Standard Pipe Parallel Threads
All selections made through the configurator are only
UL certified to ANSI/ISEA Z358.1
3
How to Specify Model and Configurations
for Bradley Halo Products:
Model No. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S19314
1. Configuration
2. Pipe Material
3.
Ball Valve
4.
Showerhead
5. Eyewash – Eye/Face Wash
8
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
S
6. Bowl and Dust Cover
7. Activation
8. Drench Hose and Backflow Prevention
9. Freeze and Scald Protection
3 1 4
9
1
421
5 6
7 8 9
Installation S19314
Dimensions
S19314 shown with Plastic Bowl and Plastic Showerhead
2613⁄16"
(681mm)
Ø 3.1"
(78.7mm)
Optional
barrier free
pull rod
861⁄8"
(2188mm)
to bottom
of base
47"
(1193mm)
to bottom
of base for
barrier free
option
677⁄8"
(1724mm)
to bottom
of base
Optional
drain
outlet
923⁄16"
(2342mm)
to bottom
of base
62¼"
(1581mm)
to bottom
of base
941⁄8"
(2391mm)
to bottom
of base
Plastic Showerhead with Plastic
or Stainless Steel Shroud
Plastic Ø 10" (254mm)
Stainless Steel Ø 10¾" (273mm)
Type 304 and 316 Stainless Steel
Showerheads
1½"
(38mm)
Eyewash Bowl
18½"
(470mm)
13"
(330mm)
Dust Cover
19¾"
(502mm)
34¾"
(883mm)
to bottom
of base
Standard
drain
outlet
24½"
(622mm)
to Bottom
of Base
6"
(152mm)
All dimensions assume standard thread engagement. Variations in manufacturing allow for +/- 1⁄8"
(3mm) per threaded joint. To find the tolerance of a dimension, add the number of thread joints
across the length of the dimension and multiply it by 1⁄8" (3mm).
Water Flow Rate
Showerhead 20–26 gpm
Eyewash 4–5¼ gpm
Eye/Face Wash 4–5¼ gpm
Body Wash 2–8 gpm
13¼"
(337mm)
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
9
S19314 Installation
1
Assembly — Connect Base and Eyewash
Standard eyewash unit is shown. Other units are similar.
Connect components before securing the base to the floor. When connecting
components, use the rubber grip pad (provided) around pipes to prevent marring.
Apply pipe sealant (supplied by installer) to all male-threaded pipe joints, making
sure not to get any excess over the edge of the pipes.
Halo unit with standard
drain option
20½"
(521mm)
pipe length
BSPP-NPT
1-1/4" Adapter
if supplied
with provided
option
Halo unit with 24"
drain option
BSPP-NPT
1-1/4" Adapter
if supplied
with provided
option
1¼" NPT
drain outlet
12¾"
(324mm)
pipe length
(3) Ø 3⁄8" (10mm) holes on
Ø 8" (203mm) bolt circle
10
1¼" NPT
drain outlet
For optional foot pedal
installation, the base
must be positioned
so that the hole in the
base is perpendicular
to the user.
³⁄₈" bolts and anchors
supplied by installer.
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
2
Assembly — Connect Drench Shower Components
Standard eyewash unit is shown. Other units are similar.
Apply pipe sealant (supplied by installer) to all male-threaded pipe
joints, making sure not to get any excess over the edge of the pipes.
BSPP = British Standard Pipe Parallel Thread (not available in the
U.S.)
Showerhead with
stainless steel
shroud option
Use teflon
tape only.
Stainless
steel tee with
reducer
1" outlet
for shower
BSPP-NPT
1-1/4" Adapter
if supplied
with provided
option
1¼" NPT below supply inlet
26" (660mm)
pipe length
Alternate 1¼" NPT below
supply inlet
If this tee is used as the
supply inlet, use the plug
on the top supply inlet
and use BSPP adapter
here if supplied with
provided option.
26" (660mm)
pipe length
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
11
S19314 Installation
Service Parts — Bowl and Hub
Cross (Item #3) is for use with freeze/scald
valves and drench hose accessories only.
4
3
2b
5
2a
Hub with Plastic Bowl
2b
4
1
15a
17
12
Hub with Stainless Steel Bowl
15b
10a
11a
10c
17
16
17
12
13
10c
14
11b
12
10b
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Service Parts List — Bowl and Hub
Item Part No. Qty Description
1 111-092 1 Hub
1 111-093 1 Hub stainless steel
1 111-095 1 Hub stainless steel 316
1 111-094 1 Hub stainless steel polish
2a 113-006LQ 1 Pipe ½" x 3½"
2a 113-965 1 Pipe ½" x 3½" stainless steel
2a 113-1211 1 Pipe ½" x 3½" stainless steel 316
2a 113-596 1 Pipe ½" x 3½" chrome
2b 113-006LG 2 Pipe ½" x close
2b 113-867 2 Pipe ½" x close stainless steel
2b 113-1210 2 Pipe ½" x close stainless steel 316
2b 113-006aw 2 Pipe ½" x close chrome
3 169-1090 1 Cross ½"
3 169-1091 1 Cross ½" stainless steel
3 169-1098 1 Cross ½" stainless steel 316
3 169-1097 1 Cross ½" chrome
4 300-0393 2 Plug ½" chrome
4 153-230 2 Plug ½" stainless steel
4 153-460 2 Plug ½” stainless steel 316
5 S27-327 1 Ball valve ½" with nut
5 S27-328 1 Ball valve ½" ss 316 with nut
5 S27-329 1 Ball valve ½" frost proof with nut
5 S27-330 1 Ball valve ½" ss 316 frost proof with nut
5.1 110-215 1 Nut
5.1 110-248 1 Nut stainless steel 316
Item Part No. Qty Description
10a 113-1202 1 Pipe 1¼" x 11" thd. one end
10a 113-1203 1 Pipe 1¼" x 11" thd. one end stn. steel
10a 113-1138 1 Pipe 1¼" x 11" thd. one end chrome
10a 113-1139 1 Pipe 1¼" x 11" thd. one end stn. steel 316
10b 113-1204 1 Pipe 1¼" x 7" thd. one end
10b 113-1205 1 Pipe 1¼" x 7" thd. one end stainless steel
10b 113-1206 1 Pipe 1¼" x 7" thd. one end chrome
10b 113-1212 1 Pipe 1¼" x 7" thd. one end stn. steel 316
10c 169-724 1 Plug 1¼" painted galvanized
10c 269-251 1 Plug 1¼" chrome
10c 269-238 1 Plug 1¼" stainless steel
10c 269-1402 1 Plug 1¼" stainless steel 316
11a 110-239 1 Nut plastic, slip joint
11b 110-240 1 Nut, stainless steel slip joint
11b 110-242 1 Nut, stainless steel 316 slip joint
12 125-176 1 O-ring
13 111-099 1 Bowl mount aluminum
13 111-100 1 Bowl mount aluminum painted
13 111-101 1 Bowl mount stainless steel
13 111-102 1 Bowl mount stainless steel 316
14 124-082 1 Bowl gasket
15a 187-320 1 Bowl plastic
15b S90-393 1 Bowl stainless steel (includes Item 14)
15b S90-394 1 Bowl stn. steel 316 (includes Item 14)
16 160-467 4 Screw
17 110-115a as req’d. Nut ½" NPSM chrome brass
17 110-238 as req’d. Nut ½" NPSM stainless steel
17 110-241 as req’d. Nut ½" NPSM stainless steel 316
S90-395 Plastic Prepack includes items 10a, 11a, 12, 15a
15a
10a
12
11a
300 Series SS Prepack S90-391 includes items 10b, 11b, 12, 13, 14, 15b
316 Series SS Prepack S90-392 includes items 10b, 11b, 12, 13, 14, 15b
15b
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
13
14
12
10b
11b
13
S19314 Installation
Service Parts — Eyewash
25
Service Parts — Eye/Face Wash
22
28
27
26
24b
24a
23
22
22
21a
20
or or
21b
21f 21j
20
28
27
26
25
Prepack S65-339 includes items 26, 27, 28
Prepack S88-068 includes items 25, 26, 27, 28
Prepack S88-069 includes items 25, 26, 27, 28 (300 series ss)
Prepack S88-070 includes items 25, 26, 27, 28 (316 ss)
28
27
21b
22
Eyewash Cover Prepack
S45-2675 includes items
22 and 23
22
23
Eye/Face Wash Cover Prepack
S45-2676 includes items 22,
24a and 24b
24b
24a
22
14
26
25
22
22
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Service Parts — Plastic Bowl Cover
Plastic Bowl Cover Prepack S90-390
includes items 35a, 36, 39, 42, 43
39
35a
36
42
43
35a
36
Service Parts — Stainless Steel Bowl Cover
Stainless Steel Bowl Cover Prepack
S90-388 includes items 35b, 36, 39,
42, 43
Stainless Steel (316) Bowl Cover
Prepack S90-389 includes items 35b,
36, 39, 42, 43
35b
40
41
39
39
40
41
42
43
43
39
42
44
45
5.1
43
39
35b
36
42
43
36
Handle Prepacks include items 39, 40, 41, 44, 45, 5, 5.1
Prepack S08-390 (for units with brass ball valve)
Prepack S08-391 (for units with stainless steel ball valve)
Prepack S08-392 (for units with brass frost-proof ball valve)
Prepack S08-393 (for units with stainless steel frost-proof ball valve)
Prepack S08-394 (for units with 316 stainless steel ball valve and handle)
Prepack S08-395 (for units with 316 stainless steel frost-proof ball valve
and handle)
39
39
39
41
42
44
45
5.1
40
5
44
45
5.1
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
15
S19314 Installation
Service Parts List — Eyewash, Eye/Face Wash and Bowl Covers
Item Part No. Qty Description
20
20
20
21a
171-001
171-002
171-003
S05-190
1
Body
1
Body stainless steel
1
Body stainless steel 316
1
Sprayhead ass’y. eyewash
(includes)
22
23
21b
in service kit
in service kit
S05-192
Pivot pin
2
Flip cover eyewash
2
1
Sprayhead ass’y. eye/face wash
(includes)
22
24a
24b
21f
in service kit
in service kit
in service kit
S05-204
Pivot pin
2
Flip cover right
1
Flip cover left
1
1
Sprayhead stainless steel 304
ass'y. eye/face (includes)
22
24a
24b
21j
in service kit
in service kit
in service kit
S05-205
Pivot pin
2
Flip cover right
1
Flip cover left
1
1
Sprayhead stainless steel 316
ass'y. eye/face (includes)
22
24a
24b
25
25
25
in service kit
in service kit
in service kit
115-158
115-159
115-164
Pivot pin
2
Flip cover right
1
Flip cover left
1
1
Cap
1
Cap stainless steel
1
Cap stainless steel 316
Item Part No. Qty Description
26 125-157 2 O-ring
27 125-175 1 Flow control
28 S65-340 1 Screen (incl. 3 per pack)
35a
35b
35b
in service kit
in service kit
in service kit
1
Bowl cover plastic
1
Bowl cover stainless steel
1
Bowl cover stainless steel 316
36 114-097 1 Bowl cover decal
3939160-389
160-469
4040S08-385
as req'd.
as req'd.
Screw ¼-20 x ½" stn. steel
Screw ¼-20 x ½" stn. steel 316
11Handle ss (incl. items 41, 44,
45, 5.1)
S08-388
Handle ss 316 (incl. items 41,
44, 45, 5.1)
41 114-096 1 Decal
42 142-002AV
4343161-060
161-062
as req'd.
as req'd.
as req'd.
Bowl cover washer
Nut stainless steel
Nut stainless steel 316
44 153-372R 1 Adapter ball valve
44
153372R316
1 Adapter ball valve stainless steel
316
45 142-002DA 1 Lockwasher
16
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Service Parts and Parts List — Base and Drain
Foot Pedal kits
S45-572 (standard foot pedal kit)
S45-1314SS (stainless steel foot pedal kit)
S45-1314SS16 (316 stainless steel foot pedal kit)
303
1
4
321
Base and Drain Kits for 24" Drains include
items 1, 4, 301b, 302b, 303
S29-098 (standard)
S29-099 (stainless steel)
303
1
4
S29-100 (316 stainless steel)
S29-101 (chrome)
301b
302b
Item Part No. Qty. Description
1 111-092 1 Hub
1 111-093 1 Hub stainless steel
1 111-095 1 Hub stainless steel 316
1 111-094 1 Hub stainless steel polish
4 300-0393 2 Plug ½" chrome
4 153-230 2 Plug ½" stainless steel
4 153-460 2 Plug ½" stainless steel 316
301a 113-1197 1 Pipe 1¼" x 20½"
301a 113-1198 1 Pipe 1¼" x 20½" chrome
301a 113-541 1 Pipe 1¼" x 20½" stainless steel
301a 113-1213 1 Pipe 1¼" x 20½" stainless steel 316
301b 113-1217 1 Pipe 1¼" x 12¾"
301b 113-1218 1 Pipe 1¼" x 12¾" chrome
301b 113-1219 1 Pipe 1¼" x 12¾" stainless steel
301b 113-1220 1 Pipe 1¼" x 12¾" stainless steel 316
302a 169-727 1 Tee 1¼" painted galvanized
302a 269-237 1 Tee 1¼" stainless steel
302a 269-1398 1 Tee 1¼" stainless steel 316
302a 269-253 1 Tee 1¼" chrome
301b
301a
Supplied
with BSPP
Thread
options only
302b
302a
304
305b
326
305a
Item Part No. Qty. Description
302b 169-853 1 Coupling 1¼" galvanized
302b 269-257 1 Coupling 1¼" chrome
302b 269-1048 1 Coupling 1¼" stainless steel
302b 269-2016 1 Coupling 1¼" stainless steel 316
303 113-006NA 1 Pipe 1¼" x close painted galvanized
303 113-865 1 Pipe 1¼" x close stainless steel
303 113-1223 1 Pipe 1¼" x close stainless steel 316
304 S06-189 1 Plug chrome solid
305a 131-059 1 Base painted
305a 131-062 1 Base stainless steel
305a 131-079 1 Base stainless steel 316
305b 131-044 1 Base chrome
321 169-1117 1 BSPP-NPT 1-1/4" 303SS
321 169-1118 1 BSPP-NPT 1-1/4" 316SS
326 169-724 1 Plug 1¼" painted galvanized
326 269-251 1 Plug 1¼" chrome
326 269-238 1 Plug 1¼" stainless steel
326 269-1402 1 Plug 1¼" stainless steel 316
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
17
S19314 Installation
Service Parts — Drench Shower
330
360b
P.O. Box 309, Menomonee Falls, WI 53051
TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Date Signed
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
Date
durch Unterschrift. Jegliche Störung sofort melden.
Date
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
Signed
un rapport immédiatement.
Unterschrift
Signe
Date
Datum
Date
362
R
343
Signed
Signed
341
331
http://www.bradleycorp.com
TEL: 1-800-BRADLEY FAX: (262-251-5817)
P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
114-052
342
362
360a
361b
360a
360a
361a
18
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Service Parts — Drench Shower
Brass Valve Prepacks include items 350a, 352, 351b,
354c, 350a.1
S30-059 (for standard brass valve)
S30-103 (for frost-proof brass valve)
S30-125 (for frost-proof brass valve 430SS handle)
350a
352
351b
354c
350a.1
Stainless Steel Valve Prepacks include items
350b, 352, 351b, 354b and 350b.1
S30-061 (for stainless steel valve)
S30-081 (for 316 stainless steel valve)
S30-104 (for frost-proof stainless steel valve)
350b
350a
350b
329
Supplied with BSPP
Thread options only
352
351b
354c
352
BSPP Adapter -
321
302
328
327
325
350a.1
344a
352
351b
354c
350b.1
Self-Closing Valve Prepacks
S19-0011 (for standard brass valve)
S30-107 (for frost-proof brass valve)
includes items 350c, 351, 353, 354a, 355a
350c
351
353
354a
350c
351a
353
351b
354a
354c
340
355a
350b.1
350a.1
326
302
325
344b
350a.1
355a
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
19
S19314 Installation
Parts List — Showerhead and Shower Valves
BSP = British Standard Pipe Thread (not available in the U.S.)
Item Part No. Qty Description
302 169-727 1 Tee 1¼" painted galvanized
302 269-237 2 Tee 1¼" stainless steel
302 269-1398 2 Tee 1¼" stainless steel 316
302 269-253 1 Tee 1¼" chrome
321 169-1117 2 BSPP-NPT 1-1/4" 303SS
321 169-1118 2 BSPP-NPT 1-1/4" 316SS
325 113-1199 2 Pipe 1¼" x 26"
325 113-1195 2 Pipe 1¼" x 26" stainless steel 316
325 113-1200 2 Pipe 1¼" x 26" stainless steel
325 113-1201 2 Pipe 1¼" x 26" chrome
326 169-724 1 Plug 1¼" painted galvanized
326 269-251 1 Plug 1¼" chrome
326 269-238 1 Plug 1¼" stainless steel
326 269-1402 1 Plug 1¼" stainless steel 316
327 169-722 1 Tee 1¼" x 1" x 1¼"
327 269-249 1 Tee 1¼" x 1" x 1¼" chrome
328 269-1400 1 Reducer 1¼" x 1" stainless steel 316
328 269-236 1 Reducer 1¼" x 1" stainless steel
329 113-006LN 1 Pipe 1" x close painted galvanized
329 113-1214 1 Pipe 1" x close stainless steel 316
329 113-006NL 1 Pipe 1" x close stainless steel
329 113-625 1 Pipe 1" x close chrome
330 113-006MT 1 Pipe 1" x 21" painted galvanized
330 113-1215 1 Pipe 1" x 21" stainless steel 316
330 113-864 1 Pipe 1" x 21" stainless steel
330 113-1216 1 Pipe 1" x 21" chrome
331 169-847 1 Elbow 1" painted galvanized
331 169-1073 1 Elbow 1" chrome
331 169-1074 1 Elbow 1" stainless steel
331 169-1075 1 Elbow 1" stainless steel 316
340 269-915 1 Rubber Grip Pad
Item Part No. Qty Description
341 204-421 1 Emergency Inspection Tag
342 114-052 1 Safety Sign
342 114-052E 1 Safety Sign (not available in the U.S.)
343 151-001 2 Curtain Hook for Safety Sign
344a 128-156A 1 Pull Rod
344b S90-365D 1 Pull Rod ADA
344a 128-157 1 Pull Rod stainless steel 316
350a S27-278 1 Ball valve 1"
350a S27-301 1 Ball valve 1" frost proof
350a.1 110-214 1 Nut
350b S27-368 1 Ball valve 1" stainless steel
350b S27-369 1 Ball valve 1” stainless steel frost proof
350b.1 110-264 1 Nut, SS 316
350c S27-286 1 Ball valve 1" self-closing
351a 140-720 1 Bracket stop ball
351b 153-489 1 Adapter, SS
351b 153-496 1 Adapter, SS316
352 124-048 1 Washer flat
353 S19-001 1 Spring
354a 128-129 1 Handle
354c 128-205 1 Handle SS316
354c 128-178 1 Handle SS430
354c 128-201 1 Handle SS
355a 142-002DC 1 Lockwasher 3⁄8"
360a S24-188 1 Drench shower assembly
360b S24-191 1 Drench shower stainless steel
360b S24-201 1 Drench shower stainless steel 316
361a 187-053 1 Shroud stainless steel
361b 154-058 1 Shroud plastic
362 154-147 1 Shroud ring
20
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Service Parts and Parts List — Optional Accessories
to
accessory
to
freeze
valve
370
to
drench
hose
372
370
371
Accessory
Mounting (for
units with two
accessories)
accessory
370
to
Accessory
Mounting (for
units with three
accessories)
to
scald
valve
Item Part No. Qty. Description
370 169-025 as req’d. Elbow ½"
370 269-241 as req’d. Elbow ½" stainless steel
370 269-1396 as req’d. Elbow ½" stainless steel 316
370 169-862 as req’d. Elbow ½" chrome
371 113-006LG 1 Pipe ½" x close
371 113-867 1 Pipe ½" x close stainless steel
371 113-1210 1 Pipe ½" x close stainless steel 316
371 113-006AW 1 Pipe ½" x close chrome
372 169-838 1 Tee ½"
372 169-1100 1 Tee ½" stainless steel
372 269-280 1 Tee ½" chrome
372 169-1099 1 Tee ½" stainless steel 316
Freeze/Scald
Valves
370
376
377
Item Part No. Description
376 S45-1986 Freeze Valve kit
377 S45-1989 Scald Valve kit
370
Drench Hose
390
387b
Preventers for
Drench Hose
Backflow
370
387a
387c
Item Part No. Qty. Description
387a S27-303 1 Vacuum breaker in-line 3⁄8"
387b S45-2309 1 Backflow preventer N9
387c S45-2310 1 Backflow preventer 9D
390 S19-430EH 1 Spray Kit
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
21
S19314 Installation
Renseignements de sécurité
Afin d’assurer un fonctionnement adéquat :
Installation
Cet appareil a été conçu et mis à l’essai par une tierce partie afin de se conformer à la norme ANSI/ISEA Z358.1. Le
système doit être testé périodiquement afin de s’assurer de son bon fonctionnement et qu’il se conforme à la norme.
Prière de consulter la norme ANSI/ISEA Z358.1 au sujet des exigences de test.
L’installation, l’entretien et l’emplacement de toutes les douches d’urgence, oculaires et oculaires-faciales doivent
être conformes aux exigences de la norme ANSI Z358.1. Les ouvriers susceptibles d’entrer en contact avec des
matières potentiellement dangereuses doivent recevoir une formation sur la mise en place et le bon fonctionnement
du matériel d’urgence conformément à la norme ANSI/ISEA Z358.1.
La norme ANSI/ISEA Z358.1 exige que cet appareil soit utilisé avec une source ininterrompue d’eau tiède propre,
potable. Les appareils d’urgence Bradley à raccord de plomberie exigent une pression d’écoulement d’au moins 30
lb/po2 pour fonctionner tel que calculé et se conformer à la norme ANSI/ISEA Z358.1.
Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.
S’assurer avant l’installation que cet équipement se conformera aux exigences relatives aux contaminants potentiels
dangereux de votre emplacement.
L’installation de ce système doit être confiée à des plombiers qualifiés conformément aux réglementations en vigueur.
La mise en conformité et le respect des normes d’écoulement et autre réglementation en vigueur relèvent de la
responsabilité de l’installateur.
Inspections hebdomadaires
Pour s’assurer que tous les appareils de douche d’urgence et de douche oculaire et faciale sont prêts à l’emploi
en cas de besoin, des contrôles et un entretien doivent être effectués à intervalles réguliers. Des inspections
hebdomadaires doivent être effectuées sur tout le matériel de sécurité pour s’assurer qu’il y a une alimentation
suffisante en liquide de rinçage et que le matériel est en bon état de fonctionnement.
Température de l’eau
ANSI/ISEA Z358.1 exige une eau tiède. La plage qui convient est de 16 °C à 38 °C (60 °F à 100 °F). Des lésions
corporelles sont possibles en dehors de cette plage de température.
22
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Equipements nécessaires :
• (3) ancrages au sol et boulons de 3⁄8"
• Produit d’étanchéité pour tuyaux
• Pression d’écoulement de 30 PSI (2,0 bar) min/90 PSI (6,1 bar) max
• Pression statique de 125 PSI (8,6 bar) max
• Tuyauterie vers entrée d’alimentation de 1¼ po NPT (BSPP) (30 à 90 psi [2,0 à 6,1 bar])
• Tuyau de vidange de 1¼" NPT (s'il est incluse avec l'unité)
• Supports adéquats pour la tuyauterie d’alimentation
• Un renvoi de 4" minimum pour la douche d’urgence assurant une capacité de vidange de 30 gal/mn (115 l/mn)
• Quincaillerie pour l’installation de l’enseigne (en option)
Les codes locaux peuvent exiger l’ installation d’une soupape de prévention d’écoulement de retour pour réaliser une
installation appropriée. L’installateur est responsable de la conformité aux codes locaux. La soupape doit être testée une
fois par an pour vérifier qu’elle fonctionne correctement. Les soupapes de prévention d’écoulement de retour ne sont pas
fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de Bradley Corporation.
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
23
S19314 Installation
Modèles préconfigurés Halo
Numéro de
modèle Halo
Douches oculaires
S19314EW
S19314P
S19314SB
S19314LL
S19314F
S19314UU
Douche oculaire Halo, pomme de douche / vasque en plastique
Douche oculaire Halo, pomme de douche / vasque en plastique avec tuyau de lavage
Douche oculaire Halo, pomme de douche en plastique, vasque en acier inoxydable
Douche oculaire Halo, pomme de douche en plastique, vasque en acier inoxydable, activation à la
main/au pied
Douche oculaire Halo, pomme de douche en plastique avec gaine et vasque en acier inoxydable
Douche oculaire Halo, pomme de douche en plastique avec gaine et vasque en acier inoxydable,
douche oculaire activée à la main/au pied
Douches oculaires avec cache-poussière
S19314PDC
S19314DC
Douche oculaire Halo, pomme de douche / vasque en plastique avec cache-poussière
Douche oculaire Halo, pomme de douche en plastique, vasque et cache-poussière à charnières
en acier inoxydable
Douches oculaires-faciales
S19314FW
S19314SBFW
S19314AC
S19314TT
S19314SPR
S19314BFPB
S19314BF
Douche oculaire-faciale Halo, pomme de douche / vasque en plastique
Douche oculaire-faciale Halo, pomme de douche en plastique, vasque en acier inoxydable
Douche oculaire-faciale Halo, pomme de douche en plastique, vasque en acier inoxydable,
douche oculaire activée à la main/au pied
Douche oculaire-faciale Halo, pomme de douche en plastique avec gaine et vasque en acier
inoxydable
Douche oculaire-faciale Halo, pomme de douche / vasque en acier inoxydable, douche oculaire
activée à la main/au pied
Douche oculaire-faciale Halo, accès immédiat, pomme de douche / vasque en plastique
Douche oculaire-faciale Halo, accès immédiat, pomme de douche en plastique, vasque en
plastique
Douches oculaires-faciales avec cache-poussière
Description
Certifié UL
suivant ANSI/
ISEA
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
S19314PDCFW
S19314DCFW
S19314DCBF
Douche oculaire-faciale Halo, pomme de douche / vasque en plastique avec cache-poussière
Douche oculaire-faciale Halo, pomme de douche en plastique, vasque et cache-poussière à
charnières en acier inoxydable
Douche oculaire-faciale Halo, accès immédiat, pomme de douche en plastique, vasque en
plastique avec cache-poussière
Douches oculaires-faciales sans vasque
S19314GG
Douche oculaire-faciale Halo, pomme de douche en plastique, sans vasque
Douche oculaire-faciale tout inox
S19314BFSS
S19314FSS
S19314SC
S19314SS
S19314SS16
Douche oculaire-faciale et pomme de douche en acier inoxydable Halo, accès immédiat
Douche oculaire-faciale et pomme de douche en acier inoxydable Halo
Douche oculaire-faciale, vasque, cache-poussière et pomme de douche en acier inoxydable Halo
Douche oculaire-faciale et pomme de douche en acier inoxydable Halo, activation au pied
Douche oculaire-faciale et pomme de douche en acier inoxydable 316 Halo, activation au pied
24
X
X
X
X
X
X
X
X
X
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Modèles préconfigurés Halo
Tous les modèles à certification AS4775, AS/NZS 4020 sont à filetage BSPP.
Numéro de modèle
Halo
Douches oculaires
S19314EWZ
S19314EWZS
S19314SBZ
S19314SBZS
S19314LLZ
S19314LLZS
S19314FZ
S19314FZS
S19314UUZ
S19314UUZS
S19314PZ
Douches oculaires à cache-poussière
S19314PDCZ
S19314PDCZS
S19314DCZ
S19314DCZS
Douches oculaires et faciales
S19314FWZ
S19314FWZS
S19314SBFWZ
S19314SBFWZS
S19314ACZ
S19314ACZS
S19314TTZ
S19314TTZS
S19314SPRZ
S19314SPRZS
S19314BFPBZ
S19314BFPBZS
S19314BFZ
S19314BFZS
Douche oculaire Halo, pomme de douche et vasque plastique
Douche oculaire Halo, pomme de douche et vasque plastique, tuyauterie acier inoxydable X
Douche oculaire Halo, pomme de douche plastique, vasque acier inoxydable
Douche oculaire Halo, pomme de douche plastique, vasque acier inoxydable, tuyauterie acier
inoxydable
Douche oculaire Halo, pomme de douche plastique, vasque acier inoxydable, activée main/pied
Douche oculaire Halo, pomme de douche plastique, vasque acier inoxydable, activée main/pied,
tuyauterie acier inoxydable
Douche oculaire Halo, pomme de douche plastique, coiffe et vasque acier inoxydable
Douche oculaire Halo, pomme de douche plastique, coiffe et vasque acier inoxydable, tuyauterie
acier inoxydable
Douche oculaire Halo, pomme de douche plastique, coiffe et vasque acier inoxydable, douche
oculaire à commande main/pied
Douche oculaire Halo, pomme de douche plastique, coiffe et vasque acier inoxydable, douche
oculaire à commande main/pied, tuyauterie acier inoxydable
Douche oculaire Halo, pomme de douche et vasque plastique avec douchette
Douche oculaire Halo, pomme de douche et vasque à cache-poussière plastique
Douche oculaire Halo, pomme de douche et vasque à cache-poussière plastique, tuyauterie acier
inoxydable
Douche oculaire Halo, pomme de douche plastique, vasque et cache-poussière à charnières en
acier inoxydable
Douche oculaire Halo, pomme de douche plastique, vasque et cache-poussière à charnières en
acier inoxydable, tuyauterie acier inoxydable
Douche oculaire/faciale Halo, pomme de douche et vasque plastique
Douche oculaire/faciale Halo, pomme de douche et vasque plastique, tuyauterie acier inoxydable X
Douche oculaire/faciale Halo, pomme de douche plastique, vasque acier inoxydable
Douche oculaire/faciale Halo, pomme de douche plastique, vasque acier inoxydable, tuyauterie
acier inoxydable
Douche oculaire/faciale Halo, pomme de douche plastique, vasque acier inoxydable, douche
oculaire à commande main/pied
Douche oculaire/faciale Halo, pomme de douche plastique, vasque acier inoxydable, douche
oculaire à commande main/pied, tuyauterie acier inoxydable
Douche oculaire/faciale Halo, pomme de douche plastique, coiffe et vasque acier inoxydable
Douche oculaire/faciale Halo, pomme de douche plastique, coiffe et vasque acier inoxydable,
tuyauterie acier inoxydable
Douche oculaire/faciale Halo, pomme de douche et vasque acier inoxydable, douche oculaire à
commande main/pied
Douche oculaire/faciale Halo, pomme de douche et vasque acier inoxydable, douche oculaire à
commande main/pied, tuyauterie acier inoxydable
Douche oculaire/faciale Halo, accès facile, pomme de douche et vasque plastique
Douche oculaire/faciale Halo, accès facile, pomme de douche et vasque plastique, tuyauterie acier
inoxydable
Douche oculaire/faciale Halo, accès facile, pomme de douche plastique, vasque acier inoxydable
Douche oculaire/faciale Halo, accès facile, pomme de douche, vasque acier inoxydable, tuyauterie
acier inoxydable
Description
Certifié IAPMO
Oceana suivant
AS4775 et
AS4020
X
X
X
X
X
X
X
X
X
X
X
X
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
25
S19314 Installation
Modèles préconfigurés Halo
Tous les modèles à certification AS4775, AS/NZS 4020 sont à filetage BSPP.
Numéro de modèle
Halo
Douches oculaires et faciales à cache-poussière
S19314PDCFWZ
S19314PDCFWZS
S19314DCFWZ
S19314DCFWZS
S19314DCBFZ
S19314DCBFZS
Douches oculaires et faciales sans vasque
S19314GGZ
S19314GGZS
Douches oculaires et faciales toutes en acier inoxydable
S19314BFSSZ
S19314FSSZ
S19314SCZ
S19314SSZ
S19314SS16Z
Douche oculaire/faciale Halo, pomme de douche et vasque à cache-poussière à charnières en
plastique
Douche oculaire/faciale Halo, pomme de douche et vasque à cache-poussière à charnières en
plastique, tuyauterie acier inoxydable
Douche oculaire/faciale Halo, pomme de douche plastique, vasque et cache-poussière à
charnières en acier inoxydable
Douche oculaire/faciale Halo, pomme de douche plastique, vasque et cache-poussière à
charnières en acier inoxydable, tuyauterie acier inoxydable
Douche oculaire/faciale Halo, accès facile, pomme de douche plastique, vasque à cachepoussière à charnières en acier inoxydable
Douche oculaire/faciale Halo, accès facile, pomme de douche plastique, vasque à cachepoussière à charnières en acier inoxydable, tuyauterie acier inoxydable
Douche oculaire/faciale Halo, pomme de douche, sans vasque
Douche oculaire/faciale Halo, pomme de douche plastique, sans vasque, tuyauterie acier
inoxydable
Douche oculaire/faciale et pomme de douche en acier inoxydable Halo, accès facile X
Douche oculaire/faciale et pomme de douche en acier inoxydable Halo X
Douche oculaire/faciale, vasque, cache-poussière et pomme de douche en acier inoxydable
Halo
Douche oculaire/faciale et pomme de douche en acier inoxydable Halo avec activation main/
pied
Douche oculaire/faciale et pomme de douche en acier inoxydable 316 Halo avec activation
main/pied
Description
Certifié IAPMO
Oceana suivant
AS4775 et
AS4020
X
X
X
X
X
X
X
26
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Configuration du produit
Sélections standard (devez sélectionner un de chaque catégorie)
Configuration
¨A
¨B
¨C
¨0
Tuyau
¨A
¨B
¨C
¨D
¨F
¨G
¨H
¨J
Robinet
¨1
¨2
¨3
Tête de douche
¨A
¨B
¨C
¨D
¨E
Douche oculaire – faciale
¨A
¨B
¨D
¨E
¨F
¨G
¨H
¨J
* Non disponible avec configurations sans barrière.
** Les soupapes à ressort à fermeture automatique ne sont pas
classifiées UL selon ANSI/ISEA Z358.1.
‡
Non disponible aux États-Unis
† Doit sélectionner un tuyau en acier inoxydable et robinet lorsque le
lavage douche oculaire/faciale en acier inoxydable est nécessaire.
Hauteur de vidange 6" sans barrière
Hauteur de vidange 24"
Hauteur de vidange 24" sans barrière
Hauteur de vidange standard 6"
Acier inox NPT galvanisé avec jaune BradTect
Acier inox 304 NPT
Acier inox 316 NPT*
Laiton chromé NPT
BSPP, Acier inox galvanisé avec jaune BradTect®‡
BSPP, Acier inox 304‡
BSPP, Acier inox 316‡
BSPP, Laiton chromé‡
Restant ouvert (douche d’urgence et douche oculaire), laiton chromé
Restant ouvert (douche d’urgence et douche oculaire), 316 SS
Fermeture automatique (douche d’urgence) et restant ouvert (douche
oculaire), laiton chromé**
Tête de douche plastique
Tête de douche plastique avec pommeau en plastique
Tête de douche plastique avec pommeau en acier inox
Tête de douche acier inox 304 haute performance
Tête de douche acier inox 316 haute performance
Douche oculaire Halo
Douche oculaire/faciale Halo
Douche oculaire Halo, guidon acier inox 304
Douche oculaire/faciale Halo, guidon acier inox 304
Douche oculaire/faciale inox 304 Halo, guidon acier inox 304†
Douche oculaire Halo, guidon acier inox 316
Douche oculaire/faciale Halo, guidon acier inox 316
Douche oculaire/faciale inox 316 Halo, guidon acier inox 316†
®
Récepteur avec couvercle anti-poussières
¨A
¨B
¨D
¨E
¨F
¨G
¨H
¨J
¨0
Activation
¨A
¨B
¨C
¨D
¨E
Gicleur et Prévention d’écoulement de retour
¨A
¨B
¨C
¨D
¨0
¨Z
Vanne antigel et vanne anti-échaudage
¨N
¨P
¨R
¨0
¨Z
Récepteur plastique, sans couvercle anti-poussières
Récepteur plastique, couvercle anti-poussières plastique
Récepteur acier inox 304, sans couvercle anti-poussières
Récepteur acier inox 304, couvercle anti-poussières acier inox 304
Récepteur acier inox 304, couvercle anti-poussières plastique
Récepteur acier inox 316, sans couvercle anti-poussières
Récepteur acier inox 316, couvercle anti-poussières acier inox 316
Récepteur acier inox 316, couvercle anti-poussières plastique
Pas de récepteur, pas de couvercle anti-poussières
Manette acier inox 300
Manette acier inox 316
Manette acier inox 300 avec pédale acier inox 300
Manette acier inox 300 avec pédale acier inox 316*
Manette acier inox 316 avec pédale acier inox 316*
Gicleur avec dispositif la prévention des casse-vide
Gicleur avec dispositif de prévention d’écoulement de retour N9
Gicleur avec dispositif de prévention d’écoulement de retour 9D
Gicleur sans prévention d’écoulement de retour
Pas de gicleur, pas de prévention d’écoulement de retour
Connexions pour le gicleur (le gicleur n'est pas inclus)
Vanne antigel
Vanne anti-échaudage
Vanne antigel et vanne anti-échaudage
Pas de vanne antigel, pas de vanne anti-échaudage
Connexions pour les vannes (les vannes ne sont pas inclus)
NPT = National Pipe Thread
BSPP = Filetage British Standard Pipe Parallel (non
disponible aux États-Unis)
Toutes les sélections effectuées à l’aide du configurateur
sont uniquement certifiées UL suivant ANSI/ISEA Z358.1
Comment spécifier le modèle et les
spécifications des produits Bradley :
Modèle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S19314
1. Configuration
2. Tuyau
3.
Robinet
4.
Tête de douche
5.
Douche oculaire – faciale
S
6. Récepteur avec couvercle anti-poussières
7. Activation
8. Gicleur et Prévention d’écoulement de retour
9. Vanne antigel et vanne anti-échaudage
3 1 4
9
1
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
3
421
5 6
7 8 9
27
S19314 Installation
Dimensions
S19314 montré avec récepteur en plastique et tête de douche en plastique
2613⁄16"
(681mm)
Ø 3.1"
(78.7mm)
Tige pour
l'option
861⁄8"
(2188mm)
au fond de
la bride
47"
(1193mm)
au fond de
la bride pour
l'option "sans
barrière"
677⁄8"
(1724mm)
au fond de
la bride
"sans
barrière"
Orifice de
vidange
standard
62¼"
(1581mm)
au fond de
la bride
Orifice de
vidange
en option
24½"
(622mm)
au fond de
la bride
6"
(152mm)
923⁄16"
(2342mm)
au fond de
la bride
(2391mm)
au fond de
la bride
941⁄8"
34¾"
(883mm)
au fond de
la bride
Tête de douche en plastique avec
pommeau en plastique ou acier inox
Plastique Ø 10" (254mm)
Acier Inox Ø 10¾" (273mm)
Tête de douche en acier inox 304
et acier inox 316
1½"
(38mm)
Récepteur
18½"
(470mm)
13"
(330mm)
Couvercle anti-poussières
19¾"
(502mm)
13¼"
(337mm)
28
Toutes les dimensions supposent un engagement de filetage standard. Les variations de
fabrication prévoient +/- 3,1 mm (1⁄8") par joint fileté. Pour trouver la tolérance d’une dimension,
ajouter le nombre de joints filetés entre une dimension et le multiplier par 3,1 mm (1⁄8").
Débit d'eau
Tête de douche 20–26 gpm
Douche oculaire 4–5¼ gpm
Douche oculaire/faciale 4–5¼ gpm
Douche pour le corps 2–8 gpm
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
1
Assemblage — Bride et douche oculaire
Douche oculaire standard illustrée. Les autres unités sont similaires.
Connectez les composants avant de fixer la base au sol. Utilisez des tampons autour
des tuyaux pour ne pas les endommager lors du serrage.
Mettez du produit d’étanchéité (non fourni) sur tous les filetages mâles. Ne laissez
pas le produit d 'étanchéité à déborder sur le bord des tuyaux.
Unité de Halo avec l'option
de vidange standard
20½"
(521mm)
la longueur
du tuyau
Adaptateur
BSPP-NPT
1¼ po si fourni
avec l’option
considérée
Unité de Halo avec l'option
de vidange de 24"
Adaptateur
BSPP-NPT
1¼ po si fourni
avec l’option
considérée
Orifice de
vidange
1¼" NPT
12¾"
(324mm)
la longueur
du tuyau
Orifice de
vidange
1¼" NPT
Pour une installation à pédale
au pied en option, la base doit
être positionnée de manière
(3) trois trous de Ø 3⁄8" (10mm)
sur un de Ø 8" (203mm)
que le trou dans la base soit
perpendiculaire à l’utilisateur.
Vissez la bride dans
les ancrages à l’aide
des vis de ³⁄₈" (non
fournies).
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
29
S19314 Installation
2
Assemblage — Raccorder les tuyaux de la douche d’urgence
Douche d'urgence standard illustrée. Les autres unités sont similaires.
Mettez du produit d’étanchéité (non fourni) sur tous les filetages mâles.
Ne laissez pas le produit d 'étanchéité à déborder sur le bord des tuyaux.
BSPP = Filetage British Standard Pipe Parallel (non disponible aux
États-Unis)
Tête de douche avec
pommeau en acier
inox en option
Utiliser
uniquement du
ruban de téflon.
Té de réduction
acier inox
Vidange 1"
pour douche
d'urgence
Adaptateur
BSPP-NPT
1-1/4 po si fourni
avec l’option
considérée
Arrivée d’eau par le dessous
1 1/4 po NPT
26" (660mm)
la longueur
du tuyau
Arrivée d’eau par le dessous 1
1/4 po NPT supplémentaire
Si ce té est utilisé en tant
qu’entrée d’alimentation,
poser le bouchon sur
l’entrée d’alimentation du
haut et utiliser l’adaptateur
BSPP ici s’il est fourni avec
l’option considérée.
26" (660mm)
la longueur
du tuyau
30
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Pièces de remplacement — Récepteur et moyeu
La croix (réf. n° 3) est à utiliser avec les vannes
anti-échaudage/gel et les accessoires de tuyau
4
2b
5
2a
Moyeu avec récepteur en plastique
d’arrosage uniquement.
3
2b
4
1
17
15a
12
Moyeu avec récepteur en acier inox
10a
11a
10c
17
16
15b
17
13
14
11b
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
10c
10b
31
S19314 Installation
Liste des pièces — Récepteur et moyeu
Pièce Réf. Qté. Description
1 111-092 1 Moyeu
1 111-093 1 Moyeu acier inox
1 111-095 1 Moyeu acier inox 316
1 111-094 1 Moyeu acier inox poli
2a 113-006LQ 1 Tuyau ½" x 3½"
2a 113-965 1 Tuyau ½" x 3½" acier inox
2a 113-1211 1 Tuyau ½" x 3½" acier inox 316
2a 113-596 1 Tuyau ½" x 3½" chromé
2b 113-006LG 2 Tuyau ½" x ferme
2b 113-867 2 Tuyau ½" x ferme en acier inox
2b 113-1210 2 Tuyau ½" x ferme en acier inox 316
2b 113-006AW 2 Tuyau ½" x ferme chromé
3 169-1090 1 Croix ½"
3 169-1091 1 Croix ½" acier inox
3 169-1098 1 Croix ½" acier inox 316
3 169-1097 1 Croix ½" chromé
4 300-0393 2 Bouchon ½" chromé
4 153-230 2 Bouchon ½" acier inox
4 153-460 2 Bouchon ½" acier inox 316
5 S27-327 1 Robinet ½" avec écrou
5 S27-328 1 Robinet ½" acier inox 316 avec écrou
5 S27-329 1 Vanne antigel ½" avec écrou
5 S27-330 1 Vanne antigel ½" acier inox 316 avec écrou
5.1 110-215 1 Écrou
5.1 110-248 1 Écrou acier inox 316
Pièce Réf. Qté. Description
10a 113-1202 1 Tuyau 1¼" x 11" extrémité filetée
10a 113-1203 1 Tuyau 1¼" x 11" acier inox extrémité filetée
10a 113-1138 1 Tuyau 1¼" x 11" chromé extrémité filetée
10a 113-1139 1 Tuyau 1¼" x 11" acier inox 316 extrémité filetée
10b 113-1204 1 Tuyau 1¼" x 7" extrémité filetée
10b 113-1205 1 Tuyau 1¼" x 7" acier inox extrémité filetée
10b 113-1206 1 Tuyau 1¼" x 7" chromé extrémité filetée
10b 113-1212 1 Tuyau 1¼" x 7" acier inox 316 extrémité filetée
10c 169-724 1 Bouchon 1¼" peint galvanisé
10c 269-251 1 Bouchon 1¼" chromé
10c 269-238 1 Bouchon 1¼" acier inox
10c 269-1402 1 Bouchon 1¼" acier inox 316
11a 110-239 1 Écrou, plastique
11b 110-240 1 Écrou, acier inox
11b 110-242 1 Écrou, acier inox 316
12 125-176 1 Bague
13 111-099 1 Support récepteur aluminum
13 111-100 1 Support récepteur peint aluminum
13 111-101 1 Support récepteur acier inox
13 111-102 1 Support récepteur acier inox 316
14 124-082 1 Joint d’etanchéité
15a 187-320 1 Récepteur plastique
15b S90-393 1 Récepteur acier inox (incl. le élément 14)
15b S90-394 1 Récepteur acier inox 316 (incl. le élément 14)
16 160-467 4 Vis
17 110-115a Écrou ½" NPSM laiton chromé (qté. au besoin)
17 110-238 Écrou ½" NPSM acier inox (qté. au besoin)
17 110-241 Écrou ½" NPSM acier inox 316 (qté. au besoin)
Paquet récepteur plastique S90-395 comprend les
éléments 10a, 11a, 12, 15a
15a
12
32
Paquet récepteur acier inox 300 Serie S90-391 comprend les
éléments 10b, 11b, 12, 13, 14, 15b
Paquet récepteur acier inox 316 Serie S90-392 comprend les
éléments 10b, 11b, 12, 13, 14, 15b
15b
10a
11a
14
13
10b
11b
12
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Pièces de remplacement — Douche oculaire
22
28
27
26
25
23
20
22
Pièces de remplacement — Douche oculaire/faciale
24b
24a
22
21a
21b
20
or or
21f 21j
28
27
26
25
Paquet S65-339 comprend les éléments 26, 27, 28
Paquet S88-068 comprend les éléments 25, 26, 27, 28
Paquet S88-069 comprend les éléments 25, 26, 27, 28
(acier inox 300 serie)
Paquet S88-070 comprend les éléments 25, 26, 27, 28
(acier inox 316)
28
27
21b
22
Paquet couvertures à
bascule (douche oculaire)
S45-2675 comprend les
éléments 22 et 23
22
23
Paquet couvertures à
bascule (douche oculaire/
faciale) S45-2676 comprend
les éléments 22, 24a et 24b
24b
24a
22
26
25
22
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
22
33
S19314 Installation
Pièces de remplacement — Couvercle plastique
Paquet couvercle plastique S90-390
comprend les éléments 35a, 36, 39,
42, 43
35a
39
36
42
43
35a
36
Pièces de remplacement — Couvercle acier inox
Paquet couvercle acier inox S90-388
comprend les éléments 35b, 36, 39,
42, 43
Paquet couvercle acier inox (316)
S90-389 comprend les éléments 35b,
36, 39, 42, 43
35b
40
41
39
39
40
41
42
43
43
39
42
44
45
5.1
43
39
35b
36
42
43
36
Paquets manette comprend les éléments 39, 40, 41, 44, 45, 5, 5.1
Paquet S08-390 (pour les unités avec robinet laiton)
Paquet S08-391 (pour les unités avec robinet acier inox)
Paquet S08-392 (pour les unités avec vanne antigel laiton)
Paquet S08-393 (pour les unités avec vanne antigel acier inox)
Paquet S08-394 (pour les unités avec robinet et manette acier inox 316)
Paquet S08-395 (pour les unités avec vanne antigel et manette acier inox 316)
39
39
39
41
42
44
45
5.1
40
5
44
45
5.1
34
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Liste des pièces — Douche oculaire, Douche oculaire/faciale, et couvercle
Pièce Réf. Qté. Description
20
171-001
20
171-002
20
171-003
21a
S05-190
22
kit de remplacement
23
kit de remplacement
21b
22
kit de remplacement
24a
kit de remplacement
24b
kit de remplacement
21f
22
kit de remplacement
24a
kit de remplacement
24b
kit de remplacement
21j
22
kit de remplacement
24a
kit de remplacement
24b
kit de remplacement
25
115-158
25
115-159
25
115-164
S05-192
S05-204
S05-205
1
Corps
1
Corps acier inox
1
Corps acier inox 316
1
Douche oculaire (comprend)
2
Axe de pivotement
2
Couverture à bascule
1
Douche oculaire (comprend)
2
Axe de pivotement
1
Couverture à bascule droite
1
Couverture à bascule gauche
1
Tête de douche en acier inoxydable
304 oculaire/faciale (comprend)
Axe de pivotement
2
Couverture à bascule droite
1
Couverture à bascule gauche
1
1
Tête de douche en acier inoxydable
316 oculaire/faciale (comprend)
Axe de pivotement
2
Couverture à bascule droite
1
Couverture à bascule gauche
1
1
Bouchon
1
Bouchon acier inox
1
Bouchon acier inox 316
Pièce Réf. Qté. Description
26 125-157 2 Bague
27 125-175 1 Contrôle du débit
28 S65-340 1 Filtrer (paquet de 3)
kit de remplacement
35a
kit de remplacement
35b
kit de remplacement
35b
3939160-389
160-469
4040S08-385
1
Couvercle plastique
1
Couvercle acier inox
1
Couvercle acier inox 316
qté. au
besoin
qté. au
besoin
Vis ¼-20 x ½" acier inox
Vis ¼-20 x ½" acier inox 316
11Manette acier inox (incl. les
éléments 41, 44, 45, 5.1)
S08-388
Manette acier inox 316 (incl.
les éléments 41, 44, 45, 5.1)
41 114-096 1 Étiquette
42 142-002AV
4343161-060
161-062
qté. au
besoin
qté. au
besoin
qté. au
besoin
Rondelle
Écrou acier inox
Écrou acier inox 316
44 153-372R 1 Adaptateur robinet
44 153-372R316 1 Adaptateur robinet acier inox
316
45 142-002DA 1 Rondelle de blocage
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
35
S19314 Installation
Pièces de remplacement et Liste des pièces — Bride et Drain
Paquet pédale
S45-572 (standard)
S45-1314SS (acier inox)
S45-1314SS16 (acier inox 316)
303
1
4
321
Paquet bride et drain (vidange de 24")
comprend les éléments 1, 4, 301b, 302b, 303
S29-098 (standard)
S29-099 (acier inox)
S29-100 (acier inox 316)
303
1
S29-101 (chromé)
301b
302b
1 111-092 1 Moyeu
1 111-093 1 Moyeu acier inox
1 111-095 1 Moyeu acier inox 316
1 111-094 1 Moyeu acier inox poli
4 300-0393 2 Bouchon ½" chromé
4 153-230 2 Bouchon ½" acier inox
4 153-460 2 Bouchon ½" acier inox 316
301a 113-1197 1 Tuyau 1¼" x 20½"
301a 113-1198 1 Tuyau 1¼" x 20½" chromé
301a 113-541 1 Tuyau 1¼" x 20½" acier inox
301a 113-1213 1 Tuyau 1¼" x 20½" acier inox 316
301b 113-1217 1 Tuyau 1¼" x 12¾"
301b 113-1218 1 Tuyau 1¼" x 12¾" chromé
301b 113-1219 1 Tuyau 1¼" x 12¾" acier inox
301b 113-1220 1 Tuyau 1¼" x 12¾" acier inox 316
302a 169-727 1 Té 1¼" peint galvanisé
302a 269-237 1 Té 1¼" acier inox
302a 269-1398 1 Té 1¼" acier inox 316
302a 269-253 1 Té 1¼" chromé
301b
302b
304
4
305b
301a
302a
Pièce Réf. Qté. Description Pièce Réf. Qté. Description
302b 169-853 1 Couplage 1¼" galvanisé
302b 269-257 1 Couplage 1¼" chromé
302b 269-1048 1 Couplage 1¼" acier inox
302b 269-2016 1 Couplage 1¼" acier inox 316
303 113-006NA 1 Tuyau 1¼" x étroit peint galvanisé
303 113-865 1 Tuyau 1¼" x étroit acier inox
303 113-1223 1 Tuyau 1¼" x étroit acier inox 316
304 S06-189 1 Bouchon chromé plein
305a 131-059 1 Bride peint
305a 131-062 1 Bride acier inox
305a 131-079 1 Bride acier inox 316
305b 131-044 1 Bride chromé
321 169-1117 1 BSPP-NPT 1-1/4" 303SS
321 169-1118 1 BSPP-NPT 1-1/4" 316SS
326 169-724 1 Bouchon 1¼" peint galvanisé
326 269-251 1 Bouchon 1¼" chromé
326 269-238 1 Bouchon 1¼" acier inox
326 269-1402 1 Bouchon 1¼" acier inox 316
Fourni avec
les options
à filetage
BSPP
seulement
326
305a
36
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Pièces de remplacement — Douche d'urgence
330
360b
P.O. Box 309, Menomonee Falls, WI 53051
TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Date Signed
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
Date
durch Unterschrift. Jegliche Störung sofort melden.
Date
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
Signed
un rapport immédiatement.
Unterschrift
Signe
Date
Datum
Date
362
R
343
Signed
Signed
341
331
http://www.bradleycorp.com
TEL: 1-800-BRADLEY FAX: (262-251-5817)
P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
114-052
342
362
360a
361b
360a
360a
361a
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
37
S19314 Installation
Pièces de remplacement — Douche d'urgence
Paquet robinet laiton comprend les éléments 350a,
352, 351b, 354a, 355c, 350a.1
S30-059 (robinet laiton standard)
S30-103 (vanne antigel laiton)
S30-125 (vanne antigel laiton, Manette 304SS)
350a
352
351b
350a
354c
350a.1
Paquet acier inox (comprend les éléments 350b,
352, 351b, 354b et 350b.1
S30-061 (robinet acier inox)
S30-081 (robinet acier inox 316)
S30-104 (vanne antigel acier inox)
350b
350b
329
352
351b
352
Adaptateur BSPP
- Fourni avec les
options à filetage
BSPP seulement
328
354c
350a.1
321
302
327
325
344a
352
351b
354c
350b.1
Paquets robinet fermeture automatiques
S19-0011 (robinet laiton standard)
S30-107 (vanne antigel laiton)
comprend les éléments 350c, 351, 353, 354a, 355a
350c
351
353
354a
350a.1
355a
350c
351a
353
351b
354a
340
354c
355a
350b.1
350a.1
326
302
325
344b
38
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Liste des pièces — Tête de douche et robinet
BSP = filetage British Standard Pipe (Non disponible aux États-Unis)
Pièce Réf. Qté. Description
302 169-727 1 Té 1¼" peint galvanisé
302 269-237 2 Té 1¼" acier inox
302 269-1398 2 Té 1¼" acier inox 316
302 269-253 1 Té 1¼" chromé
321 169-1117 2 BSPP-NPT 1-1/4" 303SS
321 169-1118 2 BSPP-NPT 1-1/4" 316SS
325 113-1199 2 Tuyau 1¼" x 26"
325 113-1195 2 Tuyau 1¼" x 26" acier inox 316
325 113-1200 2 Tuyau 1¼" x 26" acier inox
325 113-1201 2 Tuyau 1¼" x 26" chromé
326 169-724 1 Bouchon 1¼" peint galvanisé
326 269-251 1 Bouchon 1¼" chromé
326 269-238 1 Bouchon 1¼" acier inox
326 269-1402 1 Bouchon 1¼" acier inox 316
327 169-722 1 Té 1¼" x 1" x 1¼"
327 269-249 1 Té 1¼" x 1" x 1¼" chromé
328 269-1400 1 Réducteur 1¼" x 1" acier inox 316
328 269-236 1 Réducteur 1¼" x 1" acier inox
329 113-006LN 1 Tuyau 1" x ferme peint galvanisé
329 113-1214 1 Tuyau 1" x ferme acier inox 316
329 113-006NL 1 Tuyau 1" x ferme acier inox
329 113-625 1 Tuyau 1" x ferme chromé
330 113-006MT 1 Tuyau 1" x 21" peint galvanisé
330 113-1215 1 Tuyau 1" x 21" acier inox 316
330 113-864 1 Tuyau 1" x 21" acier inox
330 113-1216 1 Tuyau 1" x 21" chromé
331 169-847 1 Coude 1" peint galvanisé
331 169-1073 1 Coude 1" chromé
331 169-1074 1 Coude 1" acier inox
331 169-1075 1 Coude 1" acier inox 316
340 269-915 1 Tampon anti dérapant
Pièce Réf. Qté. Description
341 204-421 1 Etiquette d’inspection
342 114-052 1 Enseigne de sécurité
342 114-052E 1
États-Unis)
343 151-001 2 Crochet
344a 128-156A 1 Tige
344b S90-365D 1 Tige ADA
344a 128-157 1 Tige acier inox 316
350a S27-278 1 Robinet 1"
350a S27-301 1 Vanne antigel 1"
350a.1 110-214 1 Écrou
350b S27-368 1 Robinet 1" acier inox
350b S27-369 1 Vanne antigel 1” acier inox
350b.1 110-264 1 Écrou, acier inox 316
350c S27-286 1 Robinet fermeture automatique 1"
351a 140-720 1 Support d’arrêt
351b 153-489 1 Adaptateur acier inox
351b 153-496 1 Adaptateur acier inox 316
352 124-048 1 Rondelle
353 S19-001 1 Ressort
354a 128-129 1 Manette
354c 128-205 1 Manette acier inox 316
354c 128-178 1 Manette acier inox 430
354c 128-201 1 Manette acier inox
355a 142-002DC 1 Rondelle de blocage 3⁄8"
360a S24-188 1 Tête de douche
360b S24-191 1 Tête de douche acier inox
360b S24-201 1 Tête de douche acier inox 316
361a 187-053 1 Corps de douche acier inox
361b 154-058 1 Corps de douche plastique
362 154-147 1 Anneau
Enseigne de sécurité (Non disponible aux
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
39
S19314 Installation
Pièces de remplacement — Accessoires en option
à l'accessoire
vanne
antigel
370
gicleur
372
370
371
Accessoire de
montage pour les
unités avec deux
accessoires
à l'accessoire
370
Accessoire de
montage pour les
unités avec trois
accessoires)
Pièce Réf. Qté. Description
370 169-025 Coude ½" (qté. au besoin)
370 269-241 Coude ½" acier inox (qté. au besoin)
370 269-1396 Coude ½" acier inox 316 (qté. au besoin)
370 169-862 Coude ½" chromé (qté. au besoin)
371 113-006LG 1 Tuyau ½" x ferme
371 113-867 1 Tuyau ½" x ferme acier inox
371 113-1210 1 Tuyau ½" x ferme acier inox 316
371 113-006AW 1 Tuyau ½" x ferme chromé
372 169-838 1 Té ½"
372 169-1100 1 Té ½" acier inox
372 269-280 1 Té ½" chromé
372 169-1099 1 Té ½" acier inox 316
vanne
anti-échaudage
vanne antigel
et vanne
anti-échaudage
370
376
377
Pièce Réf. Description
376 S45-1986 Vanne antigel
377 S45-1989 Vanne anti-échaudage
370
Gicleur
390
Prévention
d’écoulement
387b
de retour pour
gicleur
370
387a
387c
Pièce Réf. Qté. Description
387a S27-303 1 Prévention des casse-vide ³⁄₈"
387b S45-2309 1 Prévention d’écoulement de retour N9
387c S45-2310 1 Prévention d’écoulement de retour 9D
390 S19-430EH 1 Gicleur
40
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Información de seguridad
Para garantizar el funcionamiento correcto:
Instalación
Este equipo se diseñó y se probó por terceros para cumplir con la norma ANSI/ISEA Z358.1. El sistema se debe
probar periódicamente para asegurarse de que está funcionando correctamente para cumplir con la norma. Consulte
la norma ANSI/ISEA Z358.1 sobre los requisitos de prueba.
La instalación, el mantenimiento y la ubicación de todas las duchas, lavaojos y lavaojos/lavacara de seguridad
deben cumplir con los requisitos de la norma ANSI/ISEA Z358.1. Los trabajadores que puedan tener contacto con
materiales potencialmente peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de los
equipos de emergencia según la norma ANSI/ ISEA Z358.1.
La norma ANSI/ ISEA Z358.1 exige que esta unidad se use con agua tibia, limpia, potable y proveniente de un
suministro ininterrumpido. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima
de 2,1 bar (30 psi) para que funcionen según fueron diseñados y cumplan con la norma ANSI/ISEA Z358.1.
Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI/ISEA Z358.1.
Antes de la instalación, asegúrese de que este equipo cumplirá con los requisitos acerca de los posibles
contaminantes peligrosos en su ubicación.
La instalación de este sistema la debe realizar un plomero calificado según los códigos nacionales y locales. Es
responsabilidad del instalador cumplir cabalmente los requisitos de desagüe y otros códigos y ordenanzas locales.
Inspecciones semanales
Se deben realizar revisiones y mantenimiento regulares para garantizar que todas las duchas y accesorios de lavado
ocular/facial de emergencia estén listos para usar cuando se necesiten. Las inspecciones semanales se deben
realizar en todos los equipos de seguridad, para garantizar que exista un suministro de líquido de limpieza adecuado
y para asegurarse de que los equipos estén en buenas condiciones.
Temperatura del agua
ANSI/ISEA Z358.1 requiere agua tibia. El rango adecuado es de 16 °C a 38 °C (60 °F to 100 °F). Se pueden
producir lesiones corporales fuera de este rango de temperatura.
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
41
S19314 Installation
Materiales necesarios:
• (3) anclas para el piso y pernos de 3⁄8"
• Sellador de tubería
• Presión de flujo mín. de 2,0 bar (30 psi) y máx. de 6,1 bar (90 psi)
• Presión estática máx. de 8,6 bar (125 psi)
• Tubería hacia entrada de suministro de agua de 1¼" NPT (BSPP) (2,0 – 6,2 bar [30 – 90 psi])
• Tubería a la salida del desagüe NPT a 1¼" (si se incluye con la unidad)
• Apoyos de tubería de suministro adecuados
• Desagüe mínimo de 4" para acomodar la descarga de 30 galones (115 litros) por minuto del desprendimiento de la ducha
• OPCIONAL: Tornillería para montar el aviso de seguridad
Los códigos locales pueden exigir la instalación de una válvula de prevención de contraflujo para completar la instalación
correcta. La conformidad con los códigos locales es de responsabilidad del instalador. La válvula se debe probar
anualmente para verificar que funcione de manera correcta. Las válvulas de prevención de contraflujo no se incluyen con
el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation.
42
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Modelos preconfigurados Halo
Número de
modelo Halo
Lavaojos
S19314EW
S19314P
S19314SB
S19314LL
S19314F
S19314UU
Lavaojos Halo, ducha y palangana de plástico
Lavaojos Halo, ducha y palangana de plástico con rociador de manguera
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable, activación mediante mano/pie
Lavaojos Halo, ducha de plástico con cubierta y palangana de acero inoxidable
Lavaojos Halo, ducha de plástico con cubierta y palangana de acero inoxidable, lavaojos operado
mediante mano/pie
Lavaojos con cubierta contra el polvo
S19314PDC
S19314DC
Lavaojos Halo, ducha y palangana de plástico con cubierta contra el polvo
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable y cubierta contra el polvo con
bisagras
Lavaojos/lavacara
S19314FW
S19314SBFW
S19314AC
S19314TT
S19314SPR
S19314BFPB
Lavaojos/lavacara Halo, ducha y palangana de plástico
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable, lavaojos operado
mediante mano/pie
Lavaojos/lavacara Halo, ducha de plástico con cubierta y palangana de acero inoxidable
Lavaojos/lavacara Halo, ducha y palangana de acero inoxidable, lavaojos operado mediante
mano/pie
Lavaojos/lavacara Halo, sin pilar, ducha y palangana de plástico
Descripción
Certificación
UL según
ANSI/ISEA
X
X
X
X
X
X
X
X
X
X
X
X
X
X
S19314BF
Lavaojos/lavacara Halo, sin pilar, ducha de plástico, palangana de acero inoxidable
Lavaojos/lavacara con cubiertas contra el polvo
S19314PDCFW
S19314DCFW
S19314DCBF
Lavaojos/lavacara Halo, ducha y palangana de plástico con cubierta contra el polvo
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable y cubierta contra el
polvo con bisagras
Lavaojos/lavacara Halo, sin pilar, ducha de plástico, palangana de acero inoxidable con cubierta
contra el polvo
Lavaojos/lavacara sin palangana de lavado ocular
S19314GG
Lavaojos/lavacara Halo, ducha de plástico, sin palangana
Lavado ocular completamente de acero inoxidable
S19314BFSS
S19314FSS
S19314SC
S19314SS
S19314SS16
Lavaojos/lavacara y ducha de acero inoxidable Halo, sin pilar
Lavaojos/lavacara y ducha de acero inoxidable Halo
Lavaojos/lavacara, palangana, cubierta y ducha de acero inoxidable Halo
Lavaojos/lavacara y ducha de acero inoxidable Halo con activación mediante pie
Lavaojos/lavacara y ducha de acero inoxidable 316 Halo con activación mediante pie
X
X
X
X
X
X
X
X
X
X
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
43
S19314 Installation
Modelos preconfigurados Halo
Todos los modelos con certificación AS4775, AS/NZS 4020 incluyen rosca BSPP.
Número de modelo
Halo
Lavaojos
S19314EWZ
S19314EWZS
S19314SBZ
S19314SBZS
S19314LLZ
S19314LLZS
S19314FZ
S19314FZS
S19314UUZ
S19314UUZS
S19314PZ
Lavaojos con cubierta contra el polvo
S19314PDCZ
S19314PDCZS
S19314DCZ
S19314DCZS
Lavaojos/lavacara
S19314FWZ
S19314FWZS
S19314SBFWZ
S19314SBFWZS
S19314ACZ
S19314ACZS
S19314TTZ
S19314TTZS
S19314SPRZ
S19314SPRZS
S19314BFPBZ
S19314BFPBZS
S19314BFZ
S19314BFZS
Lavaojos Halo, ducha y palangana de plástico
Lavaojos Halo, ducha y palangana de plástico, tubería de acero inoxidable X
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable, tubería de acero inoxidable X
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable, activación mediante mano/
pie
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable, activación mediante mano/
pie, tubería de acero inoxidable
Lavaojos Halo, ducha de plástico con cubierta y palangana de acero inoxidable
Lavaojos Halo, ducha de plástico con cubierta y palangana de acero inoxidable, tubería de
acero inoxidable
Lavaojos Halo, ducha de plástico con cubierta y palangana de acero inoxidable, lavaojos
operado mediante mano/pie
Lavaojos Halo, ducha de plástico con cubierta y palangana de acero inoxidable, lavaojos
operado mediante mano/pie, tubería de acero inoxidable
Lavaojos Halo, ducha y palangana de plástico con rociador de manguera
Lavaojos Halo, ducha y palangana de plástico con cubierta contra el polvo
Lavaojos Halo, ducha y palangana de plástico con cubierta contra el polvo, tubería de acero
inoxidable
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable y cubierta contra el polvo
con bisagras
Lavaojos Halo, ducha de plástico, palangana de acero inoxidable y cubierta contra el polvo
con bisagras, tubería de acero inoxidable
Lavaojos/lavacara Halo, ducha y palangana de plástico
Lavaojos/lavacara Halo, ducha y palangana de plástico, tubería de acero inoxidable X
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable, tubería de acero
inoxidable
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable, lavaojos operado
mediante mano/pie
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable, lavaojos operado
mediante mano/pie, tubería de acero inoxidable
Lavaojos/lavacara Halo, ducha de plástico con cubierta y palangana de acero inoxidable
Lavaojos/lavacara Halo, ducha de plástico con cubierta y palangana de acero inoxidable,
tubería de acero inoxidable
Lavaojos/lavacara Halo, ducha y palangana de acero inoxidable, lavaojos operado mediante
mano/pie
Lavaojos/lavacara Halo, ducha y palangana de acero inoxidable, lavaojos operado mediante
mano/pie, tubería de acero inoxidable
Lavaojos/lavacara Halo, sin pilar, ducha y palangana de plástico
Lavaojos/lavacara Halo, sin pilar, ducha y palangana de plástico, tubería de acero inoxidable X
Lavaojos/lavacara Halo, sin pilar, ducha de plástico, palangana de acero inoxidable
Lavaojos/lavacara Halo, sin pilar, ducha de plástico, palangana de acero inoxidable, tubería de
acero inoxidable
Descripción
Certificación
IAPMO Oceana
según AS4775 y
AS4020
X
X
X
X
X
X
X
X
X
X
44
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Modelos preconfigurados Halo
Todos los modelos con certificación AS4775, AS/NZS 4020 incluyen rosca BSPP.
Número de modelo
Halo
Lavaojos/lavacara con cubierta contra el polvo
S19314PDCFWZ
S19314PDCFWZS
S19314DCFWZ
S19314DCFWZS
S19314DCBFZ
S19314DCBFZS
Lavaojos/lavacara sin palangana de lavado ocular
S19314GGZ
S19314GGZS
Lavaojos/lavacara completamente de acero inoxidable
S19314BFSSZ
S19314FSSZ
S19314SCZ
S19314SSZ
S19314SS16Z
Lavaojos/lavacara Halo, ducha y palangana de plástico con cubierta contra el polvo con
bisagras
Lavaojos/lavacara Halo, ducha y palangana de plástico con cubierta contra el polvo con
bisagras, tubería de acero inoxidable
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable y cubierta contra el
polvo con bisagras
Lavaojos/lavacara Halo, ducha de plástico, palangana de acero inoxidable y cubierta contra el
polvo con bisagras, tubería de acero inoxidable
Lavaojos/lavacara Halo, sin pilar, ducha de plástico, palangana de acero inoxidable con
cubierta contra el polvo con bisagras
Lavaojos/lavacara Halo, sin pilar, ducha de plástico, palangana de acero inoxidable con
cubierta contra el polvo con bisagras, tubería de acero inoxidable
Lavaojos/lavacara Halo, ducha de plástico, sin palangana
Lavaojos/lavacara Halo, ducha de plástico, sin palangana, tubería de acero inoxidable X
Lavaojos/lavacara y ducha de acero inoxidable Halo, sin pilar X
Lavaojos/lavacara y ducha de acero inoxidable Halo X
Lavaojos/lavacara, palangana, cubierta y ducha de acero inoxidable Halo X
Lavaojos/lavacara y ducha de acero inoxidable Halo con activación mediante mano/pie X
Lavaojos/lavacara y ducha de acero inoxidable 316 Halo con activación mediante mano/pie X
Descripción
Certificación
IAPMO Oceana
según AS4775 y
AS4020
X
X
X
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
45
S19314 Installation
Configuración del producto
Selecciones estándares (se debe seleccionar una de cada categoría)
Configuración
Flujo de altura 6", Fácil acceso
¨A
Flujo de altura 24"
¨B
Flujo de altura 24", fácil acceso
¨C
¨0
Flujo de altura 6", estándar
Material de la tubería
Acero inox NPT galvanizado con amarillo BradTect
¨A
Acero inox 304 NPT
¨B
Acero inox 316 NPT*
¨C
Latón cromado NPT
¨D
BSPP, Acero inox galvanizado con amarillo BradTect®‡
¨F
¨G
BSPP, Acero inox 304‡
¨H
BSPP, Acero inox 316
¨J
BSPP, Latón cromado‡
Válvula
Abertura continua (duchas de alto flujo y lavaojos), latón cromado
¨1
Abertura continua (duchas de alto flujo y lavaojos), acero inox 316
¨2
Autocerrado (duchas de alto flujo) y abertura continua (lavaojos), latón cromado**
¨3
Cabezal Rociador
Cabezal rociador plástico
¨A
Cabezal rociador plástico con casco plástico
¨B
Cabezal rociador plástico con casco acero inox
¨C
¨D
Cabezal rociador acero inox 304 de alto rendimiento
¨E
Cabezal rociador acero inox 316 de alto rendimiento
Lavaojos - lavaojos/rostro
Lavaojos Halo
¨A
Lavaojos/rostro Halo
¨B
Lavaojos Halo, horquilla acero inox 304 NPT
¨D
Lavaojos/rostro Halo, horquilla acero inox 304 NPT
¨E
Lavado ocular y facial de acero inoxidable 304 Halo, horquilla acero inox 304 NPT†
¨F
¨G
Lavaojos Halo, horquilla acero inox 316 NPT
¨H
Lavaojos/rostro Halo, horquilla acero inox 316 NPT
¨J
Lavado ocular y facial de acero inoxidable 316 Halo, horquilla acero inox 316 NPT†
* No disponible con configuraciones de instalaciones para minusválidos.
** Las válvulas con funcionamiento a resorte de autocerrado no cuentan con
clasificación UL para ANSI/ISEA Z358.1
‡
No disponible en los Estados Unidos.
† Debe seleccionar una tubería y válvula de bola de acero inoxidable cuando se
necesite un lavado ocular y facial de acero inoxidable.
®
Receptor y cubierta contrapolvo
Receptor plástico, sin cubierta contrapolvo
¨A
Receptor plástico, cubierta contrapolvo plástico
¨B
Receptor acero inox 304, sin cubierta contrapolvo
¨D
Receptor acero inox 304, cubierta contrapolvo acero inox 304
¨E
Receptor acero inox 304, cubierta contrapolvo plástico
¨F
Receptor acero inox 316, sin cubierta contrapolvo
¨G
¨H
Receptor acero inox 316, cubierta contrapolvo acero inox 316
¨J
Receptor acero inox 316, cubierta contrapolvo plástico
¨0
Sin receptor, sin cubierta contrapolvo
Activación
Manija acero inox 300
¨A
Manija acero inox 316
¨B
Manija acero inox 300 con pedal acero inox 300*
¨C
Manija acero inox 304 con pedal acero inox 316*
¨D
¨E
Manija acero inox 316 con pedal acero inox 316*
Rociador y prevención de contraflujo
Rociador con interruptor de vacio
¨A
Rociador con prevención de contraflujo N9
¨B
Rociador con prevención de contraflujo 9D
¨C
Rociador sin prevención de contraflujo
¨D
¨0
Sin rociador, sin prevención de contraflujo
¨Z
Conexiones del rociador (el rociador no se incluyen)
Protección contra congelamiento y contra quemaduras
Válvulas de protección contra congelamiento
¨N
Válvulas de protección contra quemaduras
¨P
Válvulas de protección contra congelamiento y contra quemaduras
¨R
Sin válvulas de protección contra congelamiento, sin válvulas de protección contra quemaduras
¨0
¨Z
Conexiones para las válvulas (las válvulas no se incluyen)
NPT = National Pipe Thread (Estándar nacional de roscas
para tuberías)
BSPP = Estándar británico de roscas paralelas para tuberías
(no disponible en los Estados Unidos)
Todas las selecciones hechas a través del configurador
están únicamente certificadas por UL conforme a la
norma ANSI/ISEA Z358.1
46
Cómo especificar el modelo y las
configuraciones de los productos Bradley:
Modelo No. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .S19314
1. Configuración
2. Material de la tubería
3.
Válvula
4.
Cabezal Rociador
5.
Lavaojos - lavaojos/rostro
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
3 1 4
9
1
S
6. Receptor y cubierta contrapolvo
7. Activación
8. Rociador y prevención de contraflujo
9. Protección contra congelamiento y
contra quemaduras
3
421
5 6
7 8 9
Installation S19314
Dimensiones
S19314 se muestra con receptor plástico y cabezal rociador plástico
2613⁄16"
(681mm)
Ø 3.1"
(78.7mm)
Varilla de
tiro para la
861⁄8"
(2188mm)
a la parte
inferior de
la base
677⁄8"
(1724mm)
a la parte
inferior de
la base
opción "fácil
47"
(1193mm)
a la parte
inferior de
la base para
la opción
"fácil acceso"
acceso"
Salida de
drenado
(opcional)
24½"
(622mm)
a la parte
inferior de
la base
923⁄16"
(2342mm)
a la parte
inferior de
la base
62¼"
(1581mm)
a la parte
inferior de
la base
941⁄8"
(2391mm)
a la parte
inferior de
la base
34¾"
(883mm)
a la parte
inferior de
la base
Cabezal rociador plástico con casco
plástico o acero inox
Plástico Ø 10" (254mm)
Acero inox Ø 10¾" (273mm)
Cabezal rociador acero inox 304
y 316
1½"
(38mm)
Receptor
18½"
(470mm)
13"
(330mm)
Cubierta contrapolvo
19¾"
(502mm)
13¼"
(337mm)
6"
Salida de
drenado
(estándar)
(152mm)
Todas las dimensiones asumen el enganche de rosca estándar. Las variaciones en la fabricación
permiten +/- 3,1 mm (1⁄8") por junta roscada. Para encontrar la tolerancia de una dimensión,
agregue el número de juntas roscadas entre una dimensión y multiplíquelo por 3,1 mm (1⁄8").
El flujo del agua
Cabezal rociador 20–26 gpm
Lavaojos 4–5¼ gpm
Lavaojos/rostro 4–5¼ gpm
Lavado de cuerpo 2–8 gpm
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
47
S19314 Installation
1
Montaje — Base y Lavaojos
Se muestra una unidad lavaojos estándar. Las otras unidades son similares.
Conecte los componentes antes de fijar la base al suelo. Usar una almohadilla de
agarre alrededor de la tubería al apretar para evitar estropearla.
Aplicar sellador de tubería a todas las juntas de tubería de rosca macho. No deje que
el sellador se derrame sobre el borde de los tubos.
La unidad de Halo de
flujo de altura estándar
20½"
(521mm)
longitud de
la tubería
Adaptador BSPP-
NPT 1-1/4" si
se suministró
con la opción
proporcionada
La unidad de Halo de flujo
de altura 24" opcional
Adaptador BSPP-
NPT 1-1/4" si
se suministró
con la opción
proporcionada
Salida de
drenado de
1¼" NPT
12¾"
(324mm)
longitud de
la tubería
(3) orificios de Ø 3⁄8"
(10mm) en un circulo de
perno de on Ø 8" (203mm)
48
Salida de
drenado de
1¼" NPT
Para instalar el pedal
opcional, la base debe
estar en una posición en
la que el agujero de la
base esté perpendicular
al usuario.
Pernos de ³⁄₈"
suministrados por
el instalador
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
BSPP-NPT
2
Montaje — Cabezal Rociador
Se muestra una unidad lavaojos estándar. Las otras unidades son similares.
Aplicar sellador de tubería a todas las juntas de tubería de rosca macho.
No deje que el sellador se derrame sobre el borde de los tubos.
BSPP = Estándar británico de roscas paralelas para tuberías (no disponible
en los Estados Unidos)
1-1/4" Adapter
if supplied
with provided
option
T de reducción
acero inox
1 1/4" NPT debajo de la entrada
de suministro
Cabezal rociador
con casco acero
inox opcional
Usar cinta
de teflon
solamente.
Drenado 1"
pour ducha
de aspersión
26" (660mm)
longitud de la
tubería
Alterne 1 1/4" NPT
debajo de la entrada de
suministro
Si esta T se usa como
la entrada de suministro,
use el conector en la
entrada de suministro
superior y utilice el
adaptador BSPP aquí
si se suministra con la
opción proporcionada.
26" (660mm)
longitud de la
tubería
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
49
S19314 Installation
Piezas de repuesto — Receptor y Buje
El transversal (artículo nº 3) se usa sólo con válvulas contra
congelamiento o quemaduras y accesorios para mangueras.
4
3
2b
5
2a
Receptor plástico con buje
2b
4
1
15a
17
12
Receptor acero inox con buje
15b
10a
11a
10c
17
16
17
50
13
10c
14
11b
12
10b
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Lista de piezas — Receptor y buje
Art. Pieza No. Ctd. Descripción
1 111-092 1 Buje
1 111-093 1 Buje acero inox
1 111-095 1 Buje acero inox 316
1 111-094 1 Buje acero inox pulido
2a 113-006LQ 1 Tubería ½" x 3½"
2a 113-965 1 Tubería ½" x 3½" acero inox
2a 113-1211 1 Tubería ½" x 3½" acero inox 316
2a 113-596 1 Tubería ½" x 3½" cromado
2b 113-006LG 2 Tubería ½" x rosca exterior
2b 113-867 2 Tubería ½" x rosca exterior en acero inox
2b 113-1210 2 Tubería ½" x rosca exterior en acero inox 316
2b 113-006AW 2 Tubería ½" x rosca exterior cromado
3 169-1090 1 Transversal ½"
3 169-1091 1 Transversal ½" acero inox
3 169-1098 1 Transversal ½" acero inox 316
3 169-1097 1 Transversal ½" cromado
4 300-0393 2 Tápon ½" cromado
4 153-230 2 Tápon ½" acero inox
4 153-460 2 Tápon ½" acero inox 316
5 S27-327 1 Válvula ½" con tuerca
5 S27-328 1 Válvula ½" acero inox 316 con tuerca
5 S27-329 1 Válvula de protección contra congelamiento ½" con tuerca
5 S27-330 1 Válvula de protección contra quemaduras ½" con tuerca
5.1 110-215 1 Tuerca
5.1 110-248 1 Tuerca acero inox 316
10a 113-1202 1 Tubería 1¼" x 11" rosca extremo
10a 113-1203 1 Tub. 1¼" x 11" acero inox rosca extremo
10a 113-1138 1 Tub. 1¼" x 11" cromado rosca extremo
10a 113-1139 1 Tub. 1¼" x 11" acero inox 316 rosca extremo
Paquete Receptor plástico S90-395 incluye art. 10a,
11a, 12, 15a
Art. Pieza No. Ctd. Descripción
10b 113-1204 1 Tubería 1¼" x 7" rosca extremo
10b 113-1205 1 Tubería 1¼" x 7" acero inox rosca extremo
10b 113-1206 1 Tub. 1¼" x 7" cromado rosca extremo
10b 113-1212 1 Tub. 1¼" x 7" acero inox 316 rosca extremo
10c 169-724 1 Tápon 1¼" pintado galvanizado
10c 269-251 1 Tápon 1¼" cromado
10c 269-238 1 Tápon 1¼" acero inox
10c 269-1402 1 Tápon 1¼" acero inox 316
11a 110-239 1 Tuerca, plástico
11b 110-240 1 Tuerca, acero inox
11b 110-242 1 Tuerca, acero inox 316
12 125-176 1 Arosello
13 111-099 1 Soporte Receptor aluminio
13 111-100 1 Soporte Receptor pintado aluminio
13 111-101 1 Soporte Receptor acero inox
13 111-102 1 Soporte Receptor acero inox 316
14 124-082 1 Junta
15a 187-320 1 Receptor plástico
15b S90-393 1 Receptor acero inox (incluye art. 14)
15b S90-394 1 Receptor acero inox 316 (incluye art. 14)
16 160-467 4 Tornillo
17 110-115a Tuerca ½" NPSM latón cromado (ctd. la req.))
17 110-238 Tuerca ½" NPSM acero inox (ctd. la req.)
17 110-241 Tuerca ½" NPSM acero inox 316 (ctd. la req.)
Paquete Receptor acero inox 300 Serie S90-391 incluye
art. 10b, 11b, 12, 13, 14, 15b
Paquete Receptor acero inox 316 Serie S90-392 incluye
art. 10b, 11b, 12, 13, 14, 15b
15b
15a
10a
12
11a
14
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
13
10b
11b
12
51
S19314 Installation
Piezas de repuesto — Lavaojos
27
26
25
Piezas de repuesto — Lavaojos/rostro
22
28
24b
24a
23
22
22
21a
20
o o
21b
21f 21j
20
28
27
26
25
Paquete S65-339 incluye art. 26, 27, 28
Paquete S88-068 incluye art. 25, 26, 27, 28
Paquete S88-069 incluye art. 25, 26, 27, 28 (300 series ss)
Paquete S88-070 incluye art. 25, 26, 27, 28 (316 ss)
28
27
22
Paquete tapa protectora
lavaojos S45-2675 incluye
art. 22 and 23
22
23
Paquete tapa protectora
lavaojos/rostro S45-2676 incluye
art. 22, 24a and 24b
24b
24a
22
52
26
25
22
22
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Piezas de repuesto — Cubierta contrapolvo plástico
Paquete cubierta contrapolvo plástico
S90-390 incluye art. 35a, 36, 39, 42,
43
39
35a
36
42
35a
43
36
39
Piezas de repuesto — Cubierta contrapolvo acero inox
Paquete cubierta contrapolvo acero
inox S90-388 incluye art. 35b, 36, 39,
42, 43
Paquete cubierta contrapolvo acero
inox (316) S90-389 incluye art. 35b, 36,
39, 42, 43
35b
40
41
39
40
41
42
43
43
39
42
44
45
5.1
43
39
35b
36
42
43
Paquete Manija incluye art. 39, 40, 41, 44, 45, 5, 5.1
Paquete S08-390 (para las unidades con válvula de latón)
Paquete S08-391 (para las unidades con válvula de acero inox)
Paquete S08-392 (para las unidades con válvula de protección
contra congelamiento de latón)
Paquete S08-393 (para las unidades con válvula de protección
contra congelamiento de acero inox)
Paquete S08-394 (para las unidades con válvula de acero inox
316 y manija)
Paquete S08-395 (para las unidades con válvula de protección
contra congelamiento de acero inox 316 y manija)
39
36
39
39
41
42
44
45
5.1
40
5
44
45
5.1
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
53
S19314 Installation
Lista de piezas — Lavaojos, lavaojos/rostro y cubierta
Art. Pieza No. Ctd. Descripción
20
20
20
21a
22
23
21b
22
24a
24b
21f
171-001
171-002
171-003
S05-190
juego de repuesto
juego de repuesto
S05-192
juego de repuesto
juego de repuesto
juego de repuesto
S05-204
1
Cuerpo
1
Cuerpo acero inox
1
Cuerpo acero inox 316
1
Lavaojos (incluye)
2
Pasador de pivote
2
Tapa protectora
1
Lavaojos/rostro (incluye)
2
Pasador de pivote
1
Tapa protectora derecha
1
Tapa protectora izquierda
1
Conjunto de boquillas rociadoras
de acero inoxidable 304 para ojos
y cara (incluye)
22
24a
24b
21j
juego de repuesto
juego de repuesto
juego de repuesto
S05-205
Pasador de pivote
2
Tapa protectora derecha
1
Tapa protectora izquierda
1
1
Conjunto de boquillas rociadoras
de acero inoxidable 316 para ojos
y cara (incluye)
22
24a
24b
25
25
25
juego de repuesto
juego de repuesto
juego de repuesto
115-158
115-159
115-164
Pasador de pivote
2
Tapa protectora derecha
1
Tapa protectora izquierda
1
1
Tapa
1
Tapa acero inox
1
Tapa acero inox 316
Art. Pieza No. Ctd. Descripción
26 125-157 2 Arosello
27 125-175 1 Control del flujo
28 S65-340 1 Filtro (paquete de 3)
35a
juego de repuesto
juego de repuesto
35b
juego de repuesto
35b
1
Cubierta plástico
1
Cubierta acero inox
1
Cubierta acero inox 316
36 114-097 1 Etiqueta (cubierta)
3939160-389
160-469
ctd. la req.
ctd. la req.
Tornillo ¼-20 x ½" acero inox
Tornillo ¼-20 x ½" acero inox
316
4040S08-385
1
Manija acero inox (incluye art.)
41, 44, 45, 5.1)
S08-388
Manija acero inox 316 (incluye
1
art.) 41, 44, 45, 5.1)
41 114-096 1 Etiqueta
42 142-002AV
4343161-060
161-062
ctd. la req.
ctd. la req.
ctd. la
req.
Arandela
Tuerca acero inox
Tuerca acero inox 316
44 153-372R 1 Adaptador Válvula
44 153-
372R316
1 Adaptador Válvula acero inox
316
45 142-002DA 1 Rondana de seguridad
54
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Piezas de repuesto y lista de piezas — Base y drenaje
Paquete pedal
S45-572 (estándar)
S45-1314SS (acero inox)
S45-1314SS16 (acero inox 316)
303
1
4
321
Paquete Base y drenaje de 24"
incluye art. 1, 4, 301b, 302b, 303
S29-098 (estándar)
S29-099 (acero inox)
S29-100 (acero inox 316)
303
1
S29-101 (cromado)
301b
302b
1 111-092 1 Buje
1 111-093 1 Buje acero inox
1 111-095 1 Buje acero inox 316
1 111-094 1 Buje acero inox pulido
4 300-0393 2 Tapón ½" cromado
4 153-230 2 Tapón ½" acero inox
4 153-460 2 Tapón ½" acero inox 316
301a 113-1197 1 Tubería 1¼" x 20½"
301a 113-1198 1 Tubería 1¼" x 20½" cromado
301a 113-541 1 Tubería 1¼" x 20½" acero inox
301a 113-1213 1 Tubería 1¼" x 20½" acero inox 316
301b 113-1217 1 Tubería 1¼" x 12¾"
301b 113-1218 1 Tubería 1¼" x 12¾" cromado
301b 113-1219 1 Tubería 1¼" x 12¾" acero inox
301b 113-1220 1 Tubería 1¼" x 12¾" acero inox 316
302a 169-727 1 T 1¼" pintado galvanizado
302a 269-237 1 T 1¼" acero inox
302a 269-1398 1 T 1¼" acero inox 316
302a 269-253 1 T 1¼" cromado
301b
302b
4
304
305b
301a
302a
305a
Art. Pieza No. Ctd. Descripción Art. Pieza No. Ctd. Descripción
302b 169-853 1 Acoplamiento 1¼" galvanisé
302b 269-257 1 Acoplamiento 1¼" cromado
302b 269-1048 1 Acoplamiento 1¼" acero inox
302b 269-2016 1 Acoplamiento 1¼" acero inox 316
303 113-006NA 1 Tub. 1¼" x rosca exterior pintado galvanizado
303 113-865 1 Tubería 1¼" x rosca exterior acero inox
303 113-1223 1 Tubería 1¼" x rosca exterior acero inox 316
304 S06-189 1 Tapón cromado sólido
305a 131-059 1 Base pintado
305a 131-062 1 Base acero inox
305a 131-079 1 Base acero inox 316
305b 131-044 1 Base cromado
321 169-1117 1 BSPP-NPT 1-1/4" 303SS
321 169-1118 1 BSPP-NPT 1-1/4" 316SS
326 169-724 1 Tápon 1¼" pintado galvanizado
326 269-251 1 Tápon 1¼" cromado
326 269-238 1 Tápon 1¼" acero inox
326 269-1402 1 Tápon 1¼" acero inox 316
Adaptador
BSPP:
suministrado
solo con
opciones de
rosca BSPP
326
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
55
S19314 Installation
Piezas de repuesto — Ducha de aspersión
330
360b
P.O. Box 309, Menomonee Falls, WI 53051
TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Date Signed
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
Date
durch Unterschrift. Jegliche Störung sofort melden.
Date
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
Signed
un rapport immédiatement.
Unterschrift
Signe
Date
Datum
Date
362
R
343
Signed
Signed
341
331
http://www.bradleycorp.com
TEL: 1-800-BRADLEY FAX: (262-251-5817)
P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
114-052
342
362
360a
361b
360a
360a
361a
56
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Piezas de repuesto — Ducha de aspersión
Paquete válvula latón incluye art. 350a, 352, 351b,
354a, 355c, 350a.1
S30-059 (válvula latón estándar)
S30-103 (válvula latón autocerrado)
S30-125 (válvula latón autocerrado, Manija 304SS)
350a
352
351b
350a
354c
350a.1
Paquete válvula acero inox incluye art. 350b,
352, 351b, 354b y 350b.1
S30-061 (válvula acero inox)
S30-081 (válvula acero inox 316)
S30-104 (válvula acero inox de protección
contra congelamiento)
350b
350b
329
352
351b
352
Adaptador BSPP:
suministrado solo
con opciones de
rosca BSPP
328
354c
350a.1
321
302
327
325
344a
352
351b
354c
350b.1
Paquetes válvula autocerrado
S19-0011 (válvula latón estándar)
S30-107 (válvula latón autocerrado)
incluye art. 350c, 351, 353, 354a, 355a
350c
351
353
354a
350c
351a
353
351b
354a
340
354c
355a
350b.1
350a.1
326
302
325
344b
350a.1
355a
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
57
S19314 Installation
Lista de piezas — Cabezal rociador y vàlvula
BSPP = Estándar británico de roscas paralelas para tuberías (no disponible en los Estados Unidos)
Art. Pieza No. Ctd. Descripción
302 169-727 1 T 1¼" pintado galvanizado
302 269-237 2 T 1¼" acero inox
302 269-1398 2 T 1¼" acero inox 316
302 269-253 1 T 1¼" cromado
321 169-1117 2 BSPP-NPT 1-1/4" 303SS
321 169-1118 2 BSPP-NPT 1-1/4" 316SS
325 113-1199 2 Tubería 1¼" x 26"
325 113-1195 2 Tubería 1¼" x 26" acero inox 316
325 113-1200 2 Tubería 1¼" x 26" acero inox
325 113-1201 2 Tubería 1¼" x 26" cromado
326 169-724 1 Tápon 1¼" pintado galvanizado
326 269-251 1 Tápon 1¼" cromado
326 269-238 1 Tápon 1¼" acero inox
326 269-1402 1 Tápon 1¼" acero inox 316
327 169-722 1 T 1¼" x 1" x 1¼"
327 269-249 1 T 1¼" x 1" x 1¼" cromado
328 269-1400 1 Reductor 1¼" x 1" acero inox 316
328 269-236 1 Reductor 1¼" x 1" acero inox
329 113-006LN 1 Tub. 1" x rosca exterior pintado galvanizado
329 113-1214 1 Tubería 1" x rosca exterior acero inox 316
329 113-006NL 1 Tubería 1" x rosca exterior acero inox
329 113-625 1 Tubería 1" x rosca exterior cromado
330 113-006MT 1 Tubería 1" x 21" pintado galvanizado
330 113-1215 1 Tubería 1" x 21" acero inox 316
330 113-864 1 Tubería 1" x 21" acero inox
330 113-1216 1 Tubería 1" x 21" cromado
331 169-847 1 Codo 1" pintado galvanizado
331 169-1073 1 Codo 1" cromado
331 169-1074 1 Codo 1" acero inox
331 169-1075 1 Codo 1" acero inox 316
340 269-915 1 Almohadilla de agarre preempaquetada
Art. Pieza No. Ctd. Descripción
341 204-421 1 Etiqueta de emergencia
342 114-052 1 Aviso de seguridad
342 114-052E 1 Aviso de seguridad (No disponible en los
Estados Unidos)
343 151-001 2 Gancho
344a 128-156A 1 Varilla de tiro
344b S90-365D 1 Varilla de tiro ADA
344a 128-157 1 Varilla de tiro acero inox 316
350a S27-278 1 Válvula 1"
350a S27-301 1 Válvulas de protección contra congelamiento 1"
350a.1 110-214 1 Tuerca
350b S27-368 1 Válvula 1" acero inox
350b S27-369 1 Válv. de protección contra congelamiento 1" acero inox
350b.1 110-264 1 Tuerca acero inox 316
350c S27-286 1 Válvula autocerrado 1"
351a 140-720 1 Soporte de tope
351b 153-489 1 Adaptador acero inox
351b 153-496 1 Adaptador acero inox 316
352 124-048 1 Rondana
353 S19-001 1 Resorte
354a 128-129 1 Manija
354c 128-205 1 Manija acero inox 316
354c 128-178 1 Manija acero inox 430
354c 128-201 1 Manija
355a 142-002DC 1 Contratuerca 3⁄8"
360a S24-188 1 Conjunto de cabezal rociador
360b S24-191 1 Conjunto de cabezal rociador acero inox
360b S24-201 1 Conj. de cabezal rociador acero inox 316
361a 187-053 1 Casco del cabezal rociador acero inox
361b 154-058 1 Casco del cabezal rociador plastique
362 154-147 1 Anillo
58
4/17/2019 Bradley • 215-1684 Rev. V; ECO 19-05-002A
Installation S19314
Piezas de repuesto — Accessorios opcionales
al accesorio
válvula
de protección
contra
congelamiento
rociador
370
372
370
371
Accesorios de
montaje para
unidades con dos
accesorios
al accesorio
370
Accesorios de
montaje para
unidades con
tres accesorios)
Art. Pieza No. Cant. Descripción
370 169-025 la req. Codo ½"
370 269-241 la req. Codo ½" acero inox
370 269-1396 la req. Codo ½" acero inox 316
370 169-862 la req. Codo ½" cromado
371 113-006LG 1 Tubería ½" x cierre
371 113-867 1 Tubería ½" x cierre acier inox
371 113-1210 1 Tubería ½" x cierre acier inox 316
371 113-006AW 1 Tubería ½" x cierre cromado
372 169-838 1 T ½"
372 169-1100 1 T ½" acero inox
372 269-280 1 T ½" cromado
372 169-1099 1 T ½" acero inox 316
válvula de
protección
contra
quemaduras
Válvula de
protección
contra
congelamiento
Válvula de
370
protección
contra
quemaduras
376
377
Art. Pieza No. Descripción
376 S45-1986 Válvula de protección
contra congelamiento
377 S45-1989 Válvula de protección
contra quemaduras
370
Rociador
390
Prevención de
contraflujo para
387b
387a
el rociador
370
387c
Art. Pieza No. Cant. Descripción
387a S27-303 1 Interruptor de vacio ³⁄₈"
387b S45-2309 1 Prevención de contraflujo N9
387c S45-2310 1 Prevención de contraflujo 9D
390 S19-430EH 1 Rociador
Bradley • 215-1684 Rev. V; ECO 19-05-002A 4/17/2019
59
Loading...
