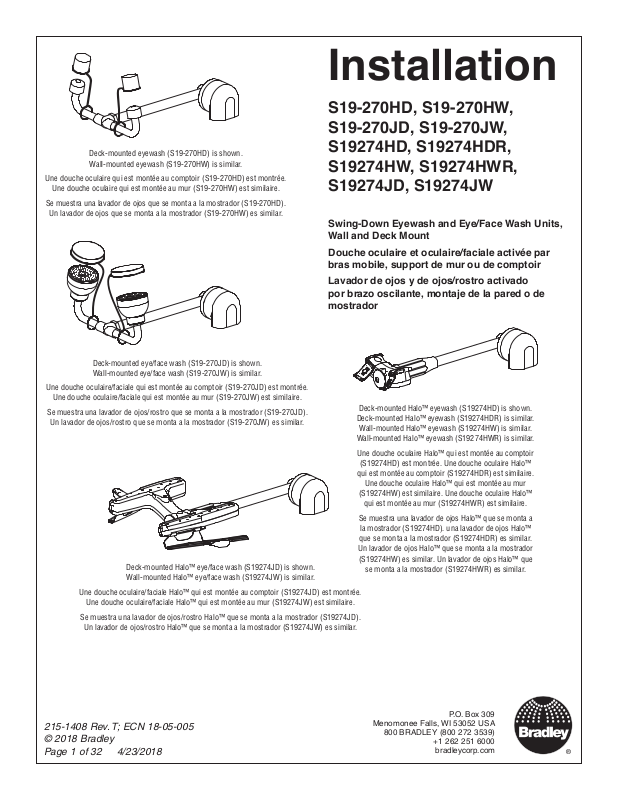

Bradley S19274JD, S19-270HW, S19274HD, S19-270JW, S19274HW User Manual [en, fr, es]

Installation

S19-270HD, S19-270HW,
S19-270JD, S19-270JW,

Deck-mounted eyewash (S19-270HD) is shown.
Wall-mounted eyewash (S19-270HW) is similar.

Une douche oculaire qui est montée au comptoir (S19-270HD) est montrée.

Une douche oculaire qui est montée au mur (S19-270HW) est similaire.

Se muestra una lavador de ojos que se monta a la mostrador (S19-270HD).

Un lavador de ojos que se monta a la mostrador (S19-270HW) es similar.

Deck-mounted eye/face wash (S19-270JD) is shown.
Wall-mounted eye/face wash (S19-270JW) is similar.

Une douche oculaire/faciale qui est montée au comptoir (S19-270JD) est montrée.

Une douche oculaire/faciale qui est montée au mur (S19-270JW) est similaire.

Se muestra una lavador de ojos/rostro que se monta a la mostrador (S19-270JD).

Un lavador de ojos/rostro que se monta a la mostrador (S19-270JW) es similar.

Deck-mounted Halo™ eye/face wash (S19274JD) is shown.
Wall-mounted Halo™ eye/face wash (S19274JW) is similar.

Une douche oculaire/faciale Halo™ qui est montée au comptoir (S19274JD) est montrée.

Une douche oculaire/faciale Halo™ qui est montée au mur (S19274JW) est similaire.

Se muestra una lavador de ojos/rostro Halo™ que se monta a la mostrador (S19274JD).

Un lavador de ojos/rostro Halo™ que se monta a la mostrador (S19274JW) es similar.

S19274HD, S19274HDR,
S19274HW, S19274HWR,
S19274JD, S19274JW

Swing-Down Eyewash and Eye/Face Wash Units,
Wall and Deck Mount

Douche oculaire et oculaire/faciale activée par
bras mobile, support de mur ou de comptoir

Lavador de ojos y de ojos/rostro activado
por brazo oscilante, montaje de la pared o de
mostrador

Deck-mounted Halo™ eyewash (S19274HD) is shown.

Deck-mounted Halo™ eyewash (S19274HDR) is similar.

Wall-mounted Halo™ eyewash (S19274HW) is similar.

Wall-mounted Halo™ eyewash (S19274HWR) is similar.

Une douche oculaire Halo™ qui est montée au comptoir

(S19274HD) est montrée. Une douche oculaire Halo™

qui est montée au comptoir (S19274HDR) est similaire.

Une douche oculaire Halo™ qui est montée au mur

(S19274HW) est similaire. Une douche oculaire Halo™

qui est montée au mur (S19274HWR) est similaire.

Se muestra una lavador de ojos Halo™ que se monta a

la mostrador (S19274HD). una lavador de ojos Halo™

que se monta a la mostrador (S19274HDR) es similar.

Un lavador de ojos Halo™ que se monta a la mostrador

(S19274HW) es similar. Un lavador de ojos Halo™ que

se monta a la mostrador (S19274HWR) es similar.

215-1408 Rev. T; ECN 18-05-005
© 2018 Bradley
Page 1 of 32 4/23/2018

Menomonee Falls, WI 53052 USA

P.O. Box 309

800 BRADLEY (800 272 3539)

[phone]

bradleycorp.com

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Table of Contents

Pre-Installation Information .................................................................. 3

S19-270HD, S19-270HW, S19274HD, S19274HDR, S19274HW, S19274HWR Dimensions ...............4

S19-270JD, S19-270JW, S19274JD, S19274JW Dimensions .......................................5

Installation ...............................................................................6

S19-270HD, S19-270HW Assembly of Components............................................... 7

S19274HD, S19274HDR, S19274HW, S19274HWR Assembly of Components ......................... 8

S19-270HD, S19-270HW, S19274HD, S19274HW Parts List........................................ 9

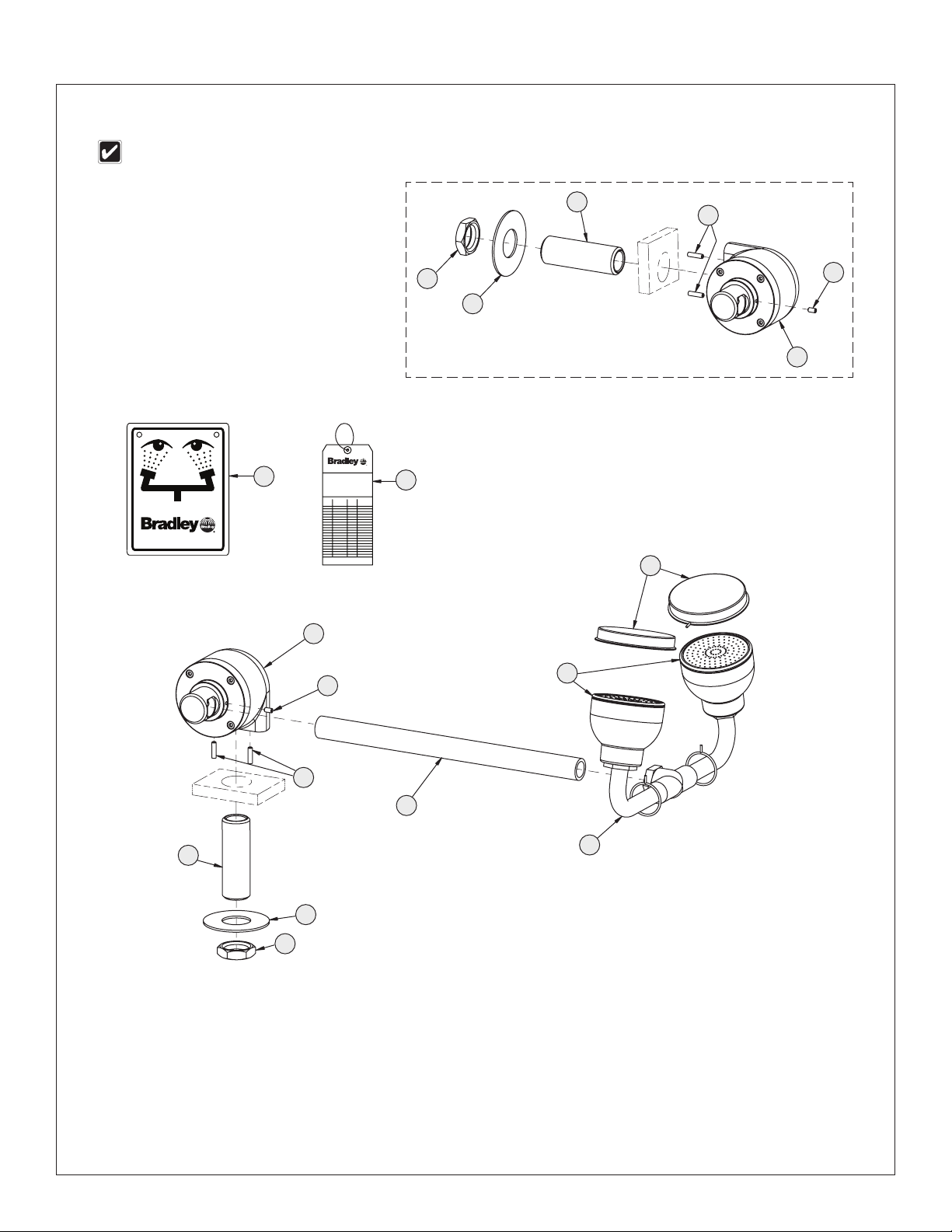

S19-270JD, S19-270JW Assembly of Components .............................................. 10

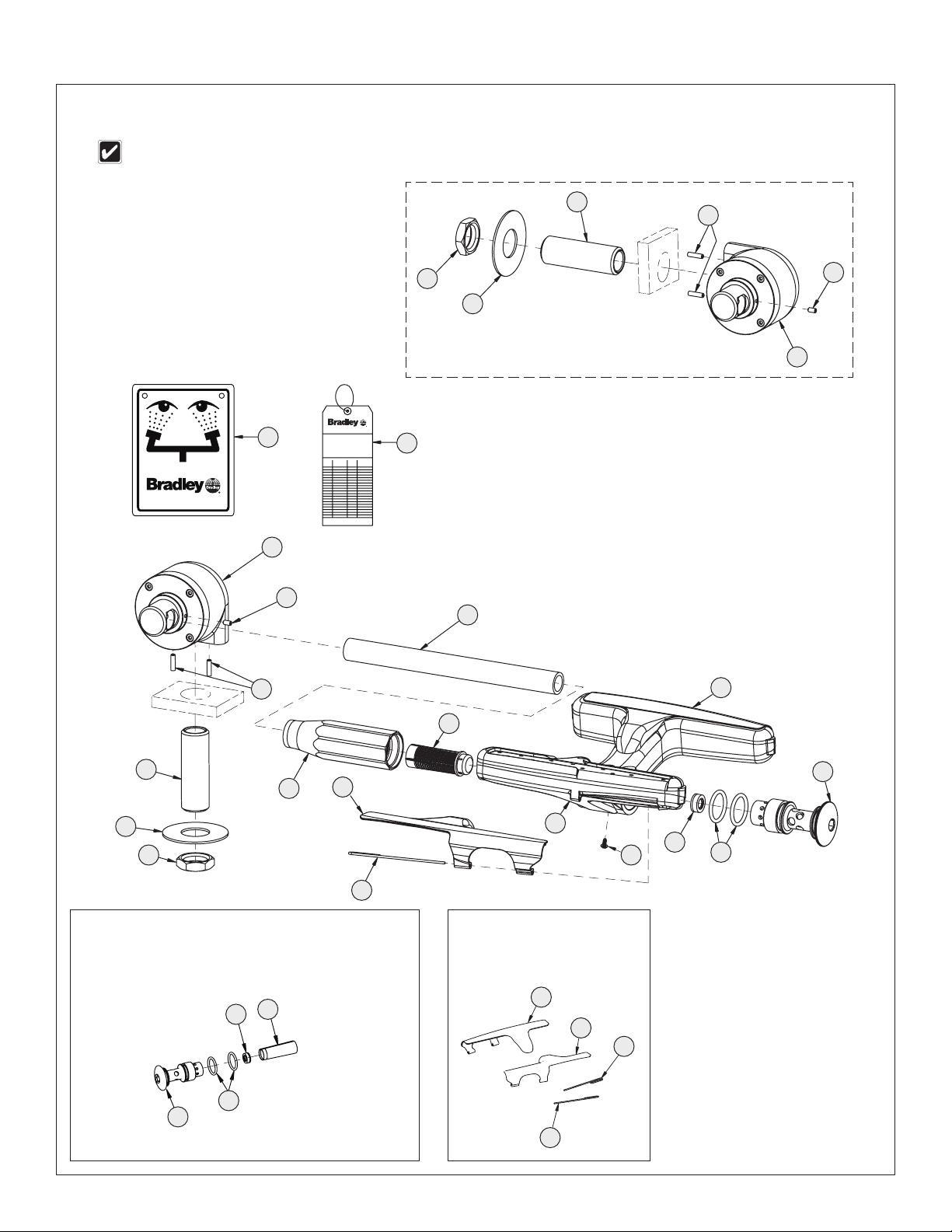

S19274JD, S19274JW Assembly of Components ............................................... 11

S19-270JD, S19-270JW, S19274JD, S19274JW Parts List ........................................ 12

Table des matières

Avant l’installation ........................................................................ 13

S19-270HD, S19-270HW, S19274HD, S19274HDR, S19274HW, S19274HWR Dimensions ..............14

S19-270JD, S19-270JW, S19274JD, S19274JW Dimensions ......................................15

Installation .............................................................................. 16

S19-270HD, S19-270HW Assemblage des composantes.......................................... 17

S19274HD, S19274HDR, S19274HW, S19274HWR Assemblage des composantes .................... 18

S19-270HD, S19-270HW, S19274HD, S19274HW liste des pièces .................................. 19

S19-270JD, S19-270JW Assemblage des composantes .......................................... 20

S19274JD, S19274JW Assemblage des composantes ........................................... 21

S19-270JD, S19-270JW, S19274JD, S19274JW liste des pièces ................................... 22

Contenido

Información previa a la instalación ........................................................... 23

S19-270HD, S19-270HW, S19274HD, S19274HDR, S19274HW, S19274HWR Dimensiones .............24

S19-270JD, S19-270JW, S19274JD, S19274JW Dimensiones .....................................25

Instalación .............................................................................. 26

S19-270HD, S19-270HW Armado de los componentes ........................................... 27

S19274HD, S19274HDR, S19274HW, S19274HWR Armado de los componentes...................... 28

S19-270HD, S19-270HW, S19274HD, S19274HW lista de piezas................................... 29

S19-270JD, S19-270JW Armado de los componentes ............................................ 30

S19274JD, S19274JW Armado de los componentes ............................................. 31

S19-270JD, S19-270JW, S19274JD, S19274JW lista de piezas .................................... 32

2

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

WARNING

Flush the water supply lines before beginning installation and after installation is complete. Test the unit for
leaks and adequate water flow. Main water supply to the eyewash should be “ON” at all times. Provisions
shall be made to prevent unauthorized shutoff.

CAUTION

Emergency equipment must be supplied with tepid water (60°F to 100°F/15.6°C to 37.8°C). Any prolonged
exposure to near freezing water affects the body's ability to maintain body temperature, increasing the risk of
hypothermia.

NOTICE

Before installing this product, ensure that there are adequate clearances around the product and activation of
the product does not interfere with other products or obstructions.

Avoid cleaners containing organic solvents, alcohols and hydrocarbons. Rinse with water after cleaning.

IMPORTANT

The installation and location of all safety drench showers, eye and eye/face washes must comply with the
requirements of ANSI/ISEA Z358.1.

Read this installation manual completely to ensure proper installation, then file it with the owner or
maintenance department. Compliance and conformity to drain requirements and other local codes and
ordinances is the responsibility of the installer.

Separate parts from packaging and make sure all parts are accounted for before discarding any packaging
material. If any parts are missing, do not begin installation until you obtain the missing parts.

The ANSI/ISEA Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed
emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure.

Self-closing spring-loaded valves are not UL classified to ANSI/ISEA Z358.1.

Weekly activation must be conducted on all plumbed emergency equipment to ensure a suitable flushing
fluid supply is present and any sediment build-up in the supply line is cleared. Emergency equipment should
be inspected monthly to address any maintenance issues ensuring the equipment is in good operating
condition and that there are no signs of wear.

Workers who may come in contact with potentially hazardous materials should be trained regarding the
placement and proper operation of emergency equipment per ANSI/ISEA Z358.1.

For questions regarding the operation or installation of this product, visit www.bradleycorp.com or call
800-BRADLEY (272.3539).

Product warranties and parts information may also be found under ”Products” on our web site at
bradleycorp.com.

Supplies Required:

• Piping to ½" NPT water supply inlet on unit

• Pipe sealant

• Sign-mounting hardware

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

Local codes may require the installation of a backflow
prevention valve to complete proper installation.
Compliance with local codes is the responsibility of the
installer. Valve must be tested annually to verify that it
is functioning properly. Backflow prevention valves are
not included with the fixture and may be supplied by
the contractor or purchased from Bradley Corporation.

3

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

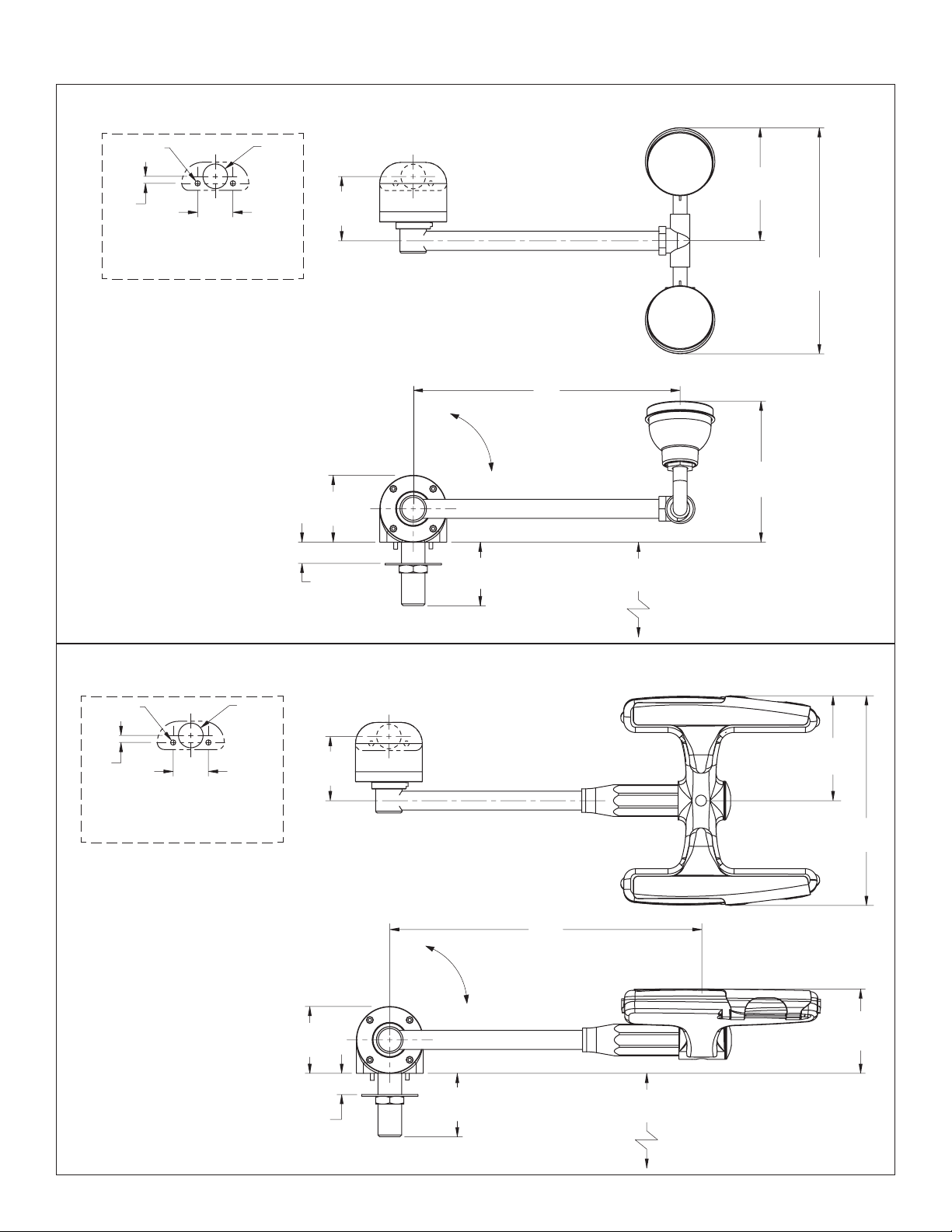

Dimensions — S19-270HD, S19-270HW (deck-mounted unit shown)

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Mounting Pattern

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Off

Deck or Wall

2"

(51mm)

On

3¹⁵⁄₁₆"

(100mm)

7⁷⁄₈"

(200mm)

9½"

(241mm)

3⁵⁄₈"

(92mm)

29³⁄₈"–41³⁄₈" (746mm–1051mm)

to finished floor

Dimensions — S19274HD, S19274HDR, S19274HW, S19274HWR

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Mounting Pattern

Ø ⁷⁄₈"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

2¼"

11¹⁄₈" (283mm) - S19-274HD, S19274HW

9³⁄₈" (238mm) - S19274HDR, S19274HWR

Off

On

Deck or Wall

2"

(51mm)

30⁵⁄₈"–42⁵⁄₈" (778mm–1083mm)

to finished floor

(deck-mounted unit shown)

2"

(51mm)

4"

(102mm)

2³⁄₈"

(60mm)

4

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

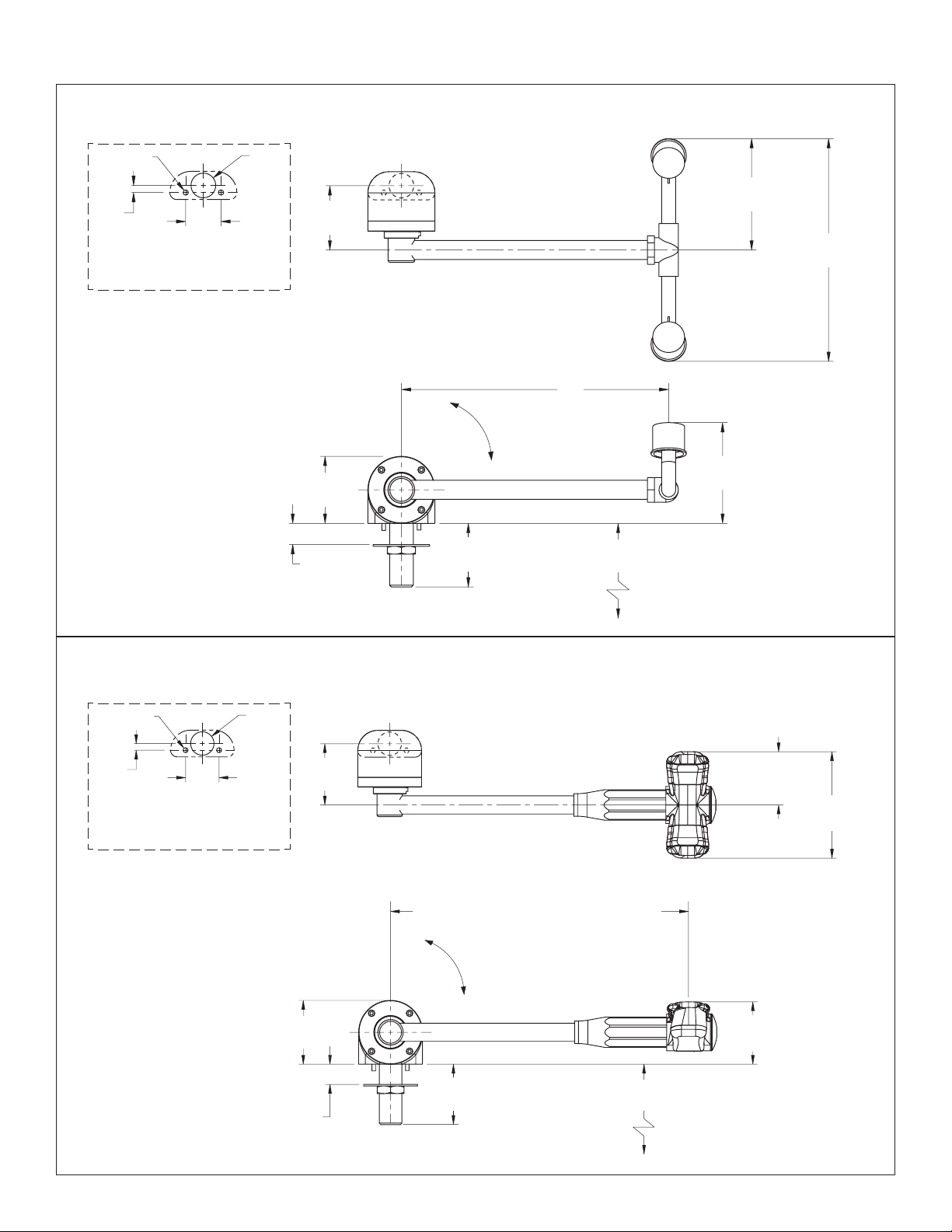

Dimensions — S19-270JD, S19-270JW (deck-mounted unit shown)

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Mounting Pattern

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Off

On

2"

(51mm)

4"

(102mm)

8"

(203mm)

9½"

(241mm)

5"

(127mm)

Deck or Wall

28"–40" (711mm–1016mm)

to finished floor

Dimensions — S19274JD, S19274JW (deck-mounted unit shown)

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Mounting Pattern

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Off

On

2"

(51mm)

11¹⁄₈"

(283mm)

Deck or Wall

30"–42" (762mm–1067mm)

to finished floor

3¾"

(95mm)

7½"

(191mm)

3"

(76mm)

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

5

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

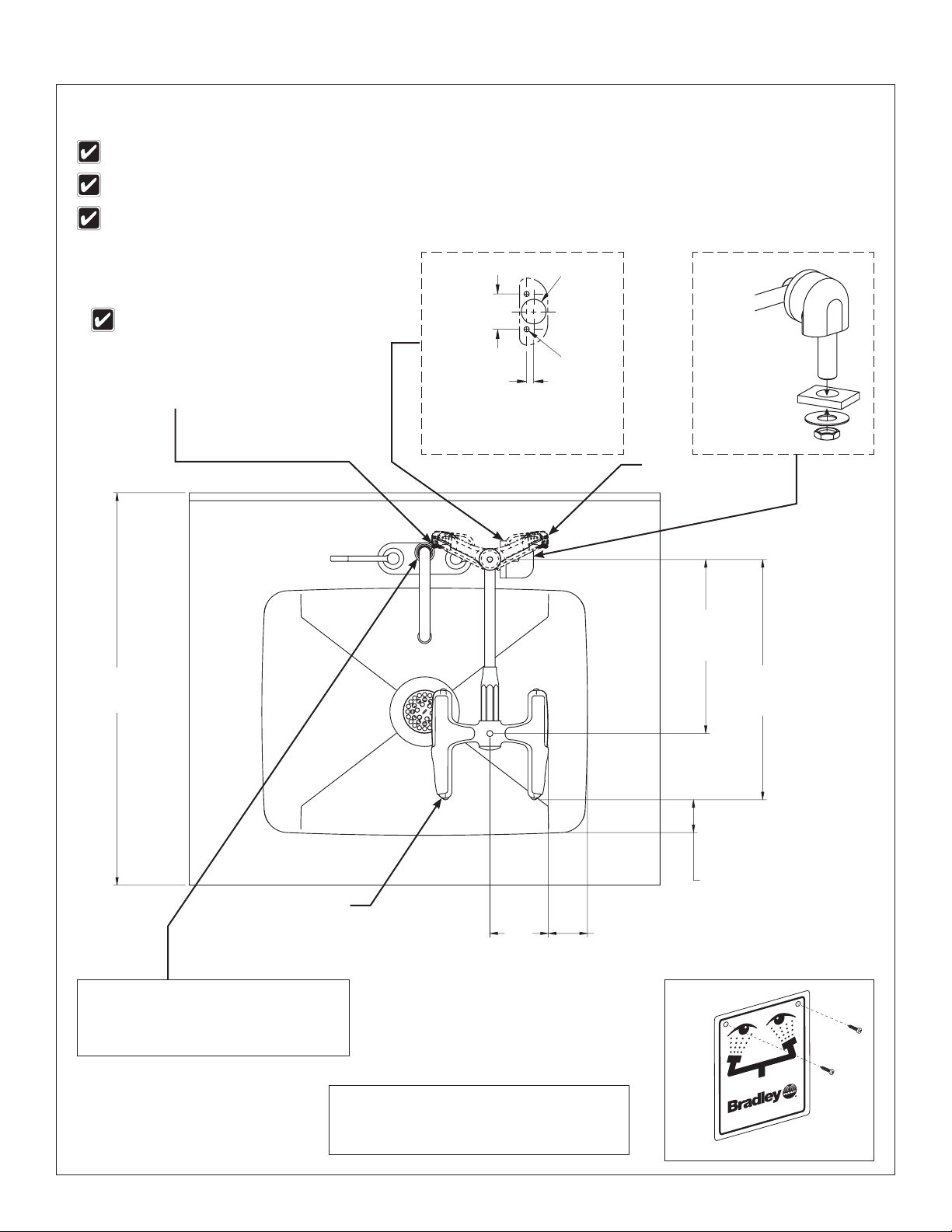

Installation

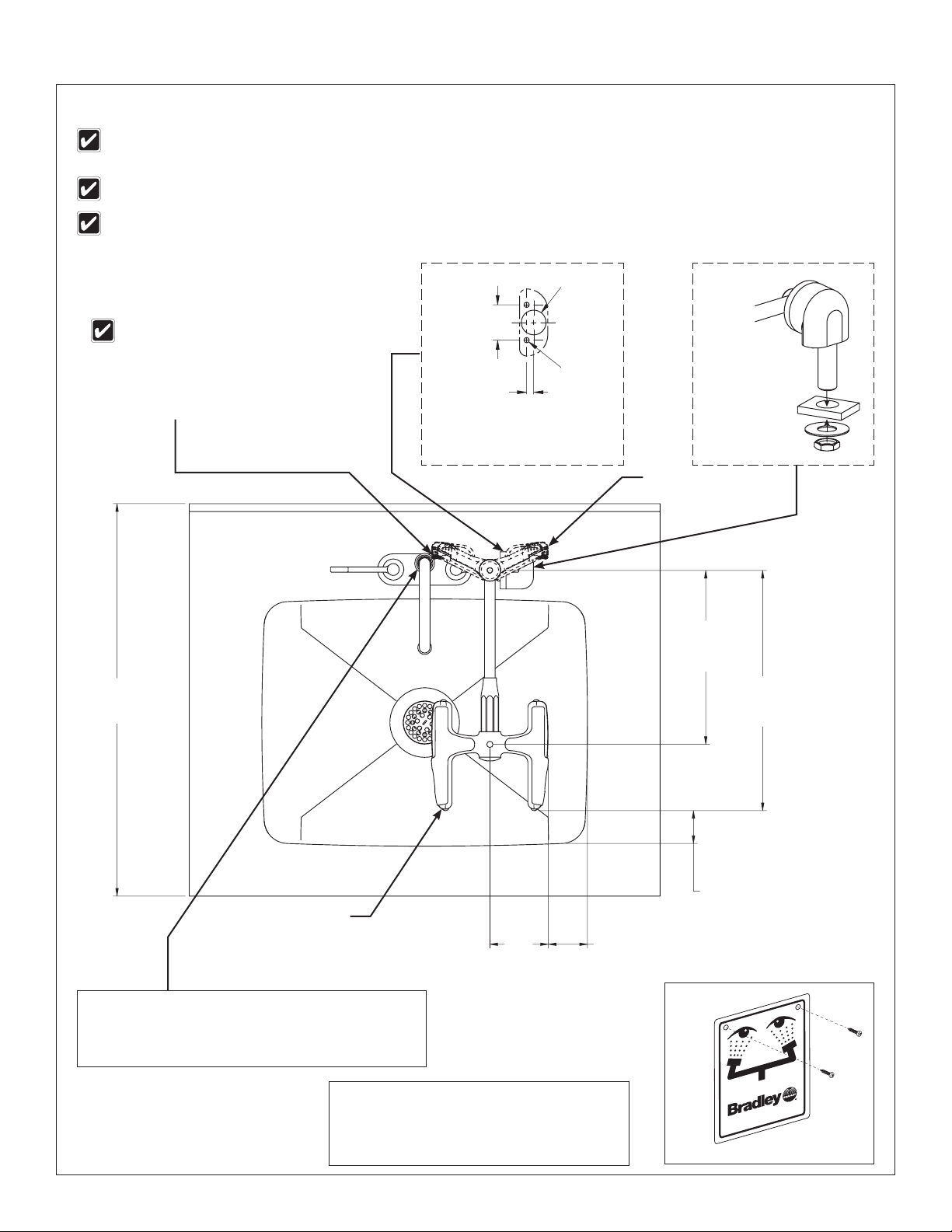

Halo eye/face wash unit is shown on a sample 25" (635mm) deck. Other units are similar.

Minimum dimensions necessary to contain splashing from Halo units are shown.

Apply pipe sealant (supplied by installer) to all male-threaded pipe joints. The top of the eyewash heads should be positioned
a minimum of 33" (838mm) and a maximum of 45" (1143mm) from the floor and 6" (152mm) from the nearest obstruction.

Proper faucet shank/handle
clearance and recommended
minimum splash containment
dimensions must be considered
when selecting the desired
location for mounting.

25"

(635mm)

A

1¼"

(32mm)

(6mm)

Deck Mounting Pattern.

Drill (3) holes as shown.

Ø ⁷⁄₈"

B

Ø ³⁄₁₆"

¼"

Deck

"OFF" Position

11¹⁄₈"

(283mm)

Ref.

15¼"

(387mm)

Ref.

2¹⁄₈"

(54mm)

Min.

D

To

Wall

114-051

P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA

TEL: 1-800-BRADLEY FAX: [phone])

http://www.bradleycorp.com

Connect the water supply using
piping (supplied by installer) with

C

½" NPT female threaded end.

"ON" Position

3¾"

(95mm)

Ref.

Slowly open the water
supply lines to relieve air
and pressurize the valve.

E

Test the unit for leaks

2½"

(64mm)

Min.

and adequate flow.

6

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

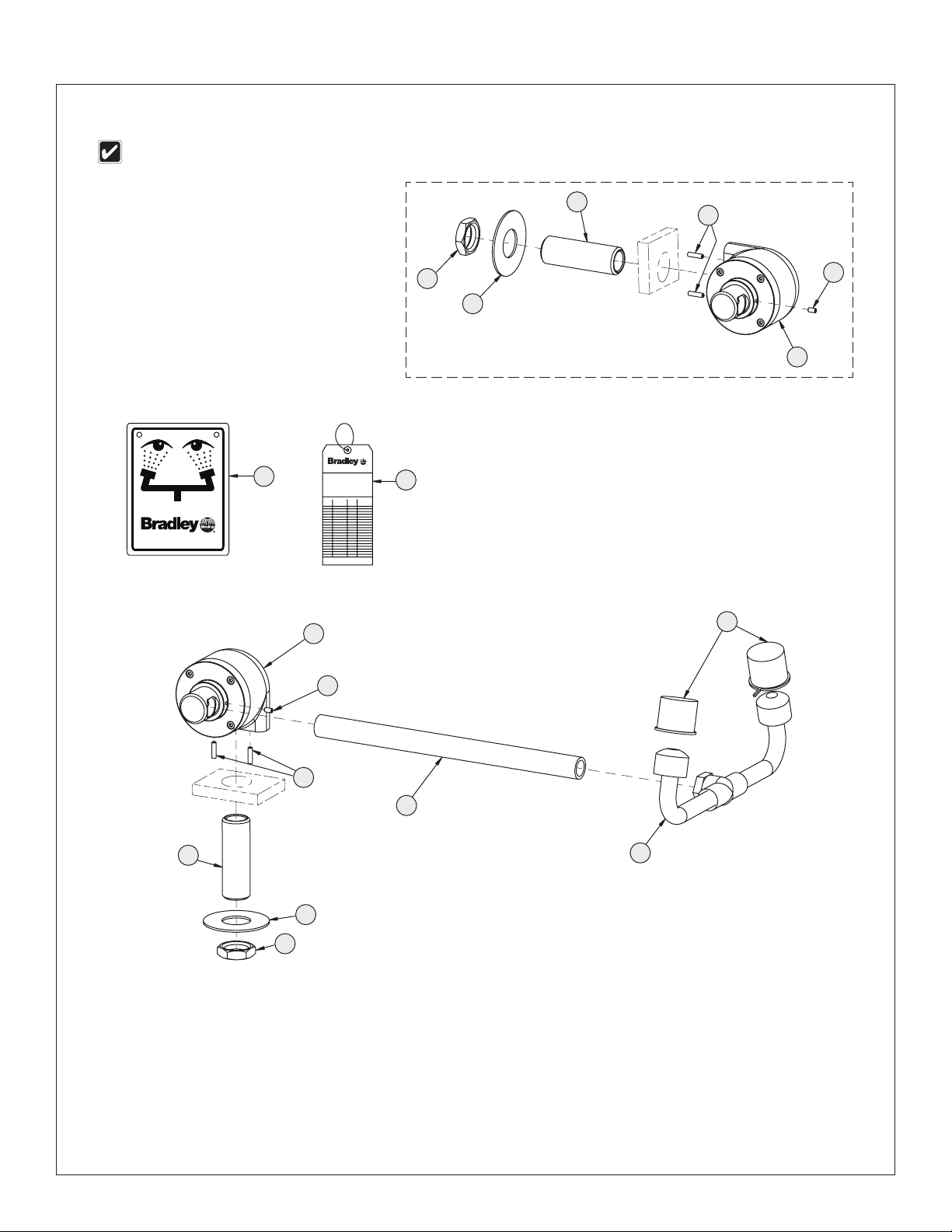

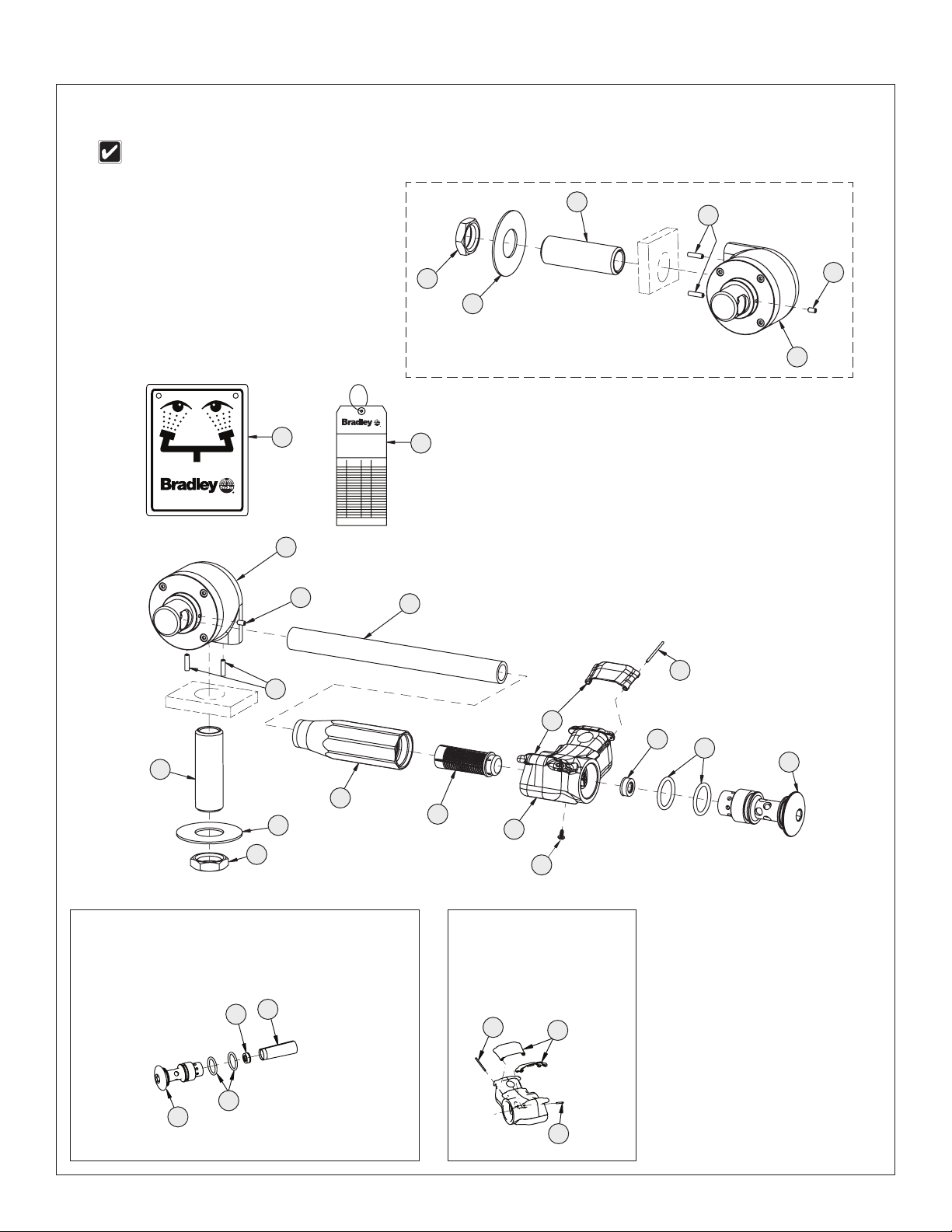

Assembly of Components — S19-270HD, S19-270HW

Shown in the "ON" position.

14

Wall

16

13

2

15

S19-270HW Wall-Mount

Eyewash Base shown
Base is rotated ¼ turn

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Datum

Unterschrift

Date

Signe

1

Date Signed
Date
Date

31

Signed
Signed

23

1

Deck

2

13

19

14

21

15

16

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

7

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Assembly of Components — S19274HD, S19274HDR, S19274HW, S19274HWR

Shown in the "ON" position.

14

Wall

16

13

2

15

S19274HW, S19274HWR

Wall-Mount Eyewash Base

shown. Base is rotated ¼ turn

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

1

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Date Signed

Datum

Unterschrift

Date

Date

Signe

Date

2

31

Signed
Signed

19

1

Deck

13

14

15

16

Prepack S65-339 includes items 26, 27, 28
Prepack S88-068 includes items 25, 26, 27, 28

28

27

26

25

22

23

27

26

25

20

28

21

29

Eyewash Cover Prepack
S45-2675 includes items
22 and 23

22

23

22

8

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Parts List — S19-270HD, S19-270HW

Item Part No. Qty Description

1 N/A 1 Valve not available for service; must

replace complete fixture.

2 160-473 1 Screw, Set

13 160-474 2 Screw, Set

14 113-514 1 Shank, ½" x 2½"

15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"

Item Part No. Qty Description

16 110-115 1 Nut, Brass ½"-14 NPSM

19 113-1075 1 Pipe, ³⁄₈" x 9" Chrome Red Brass

21 S05-092 1 Eyewash Yoke 90°

23 107-371 2 Tethered Dust Cover

30 114-051 1 Safety Sign

31 204-421 1 Emergency Inspection Tag

Parts List — S19274HD, S19274HDR, S19274HW, S19274HWR

Item Part No. Qty Description

Item Part No. Qty Description

1 N/A 1 Valve not available for service; must

replace complete fixture.

2 160-473 1 Screw, Set

13 160-474 2 Screw, Set

14 113-514 1 Shank, ½" x 2½"

15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"

16 110-115 1 Nut, Brass ½"-14 NPSM

19 113-1227 1
(S19274HD, S19274HW)

19 113-1236 1
(S19274HDR, S19274HWR)

20 171-006 1 Body, Mount ³⁄₈" NPT Female

Pipe, ³⁄₈" x 7¼" Chrome Red Brass

Pipe, ³⁄₈" x 5½" Chrome Red Brass

21 S05-190 1 Sprayhead Ass'y Eyewash (includes)

22 in service kit 2 Pivot Pin

23 in service kit 2 Flip Cover, Eyewash

25 115-158 1 Cap

26 125-157 2 O-Ring

27 125-175 1 Flow Control

28 S65-340 1 Screen (incl. 3 per pack)

29 160-500 1 Screw, Weep

30 114-051 1 Safety Sign

31 204-421 1 Emergency Inspection Tag

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

9

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Assembly of Components — S19-270JD, S19-270JW

Shown in the "ON" position.

14

Wall

16

13

2

15

S19-270JW Wall-Mount

Eyewash Base shown
Base is rotated ¼ turn

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Datum

Unterschrift

Date

Signe

1

Date Signed
Date
Date

31

Signed
Signed

23

1

Deck

2

21a

13

19

14

21

15

16

10

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Assembly of Components — S19274JD, S19274JW

Shown in the "ON" position.

14

Wall

16

13

2

15

S19274JW Wall-Mount

Eyewash Base shown
Base is rotated ¼ turn

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

1

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date Signed

Signed

Date

Unterschrift

Date

Datum

Signe

Date

Date

31

Signed
Signed

2

19

1

Deck

13

14

20

15

16

Prepack S65-339 includes items 26, 27, 28
Prepack S88-068 includes items 25, 26, 27, 28

28

27

26

25

24a

24b

28

25

21

27

29

26

22

Eye/Face Wash Cover
Prepack S45-2676 includes
items 22, 24a and 24b

24b

24a

22

22

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

11

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Parts List — S19-270JD, S19-270JW

Item Part No. Qty Description

1 N/A 1 Valve not available for service; must

replace complete fixture.

2 160-473 1 Screw, Set

13 160-474 2 Screw, Set

14 113-514 1 Shank, ½" x 2½"

15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"

16 110-115 1 Nut, Brass ½"-14 NPSM

Parts List — S19274JD, S19274JW

Item Part No. Qty Description

Item Part No. Qty Description

19 113-1075 1 Pipe, ³⁄₈" x 9" Chrome Red Brass

21 S05-206 1 Eye/Face Wash Assembly

21A S45-2453 1 Service Kit EFW - Black Sprayheads

23 S53-063 2 Tethered Dust Cover

30 114-051 1 Safety Sign

31 204-421 1 Emergency Inspection Tag

Item Part No. Qty Description

1 N/A 1 Valve not available for service; must

replace complete fixture.

2 160-473 1 Screw, Set

13 160-474 2 Screw, Set

14 113-514 1 Shank, ½" x 2½"

15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"

16 110-115 1 Nut, Brass ½"-14 NPSM

19 113-1227 1 Pipe, ³⁄₈" x 7¼" Chrome Red Brass

20 171-006 1 Body, Mount ³⁄₈" NPT Female

21 S05-192 1 Sprayhead Ass'y Eye/Face Wash (incl.)

22 in service kit 2 Pivot Pin

24a in service kit 1 Flip Cover, Right

24b in service kit 1 Flip Cover, Left

25 115-158 1 Cap

26 125-157 2 O-Ring

27 125-175 1 Flow Control

28 S65-340 1 Screen (incl. 3 per pack)

29 160-500 1 Screw, Weep

30 114-051 1 Safety Sign

31 204-421 1 Emergency Inspection Tag

12

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

AVERTISSEMENT

Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau est adéquat et
qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours OUVERTE. On devra prévoir des
dispositions pour empêcher tout arrêt non autorisé.

ATTENTION

Le matériel d’urgence doit être alimenté en eau tiède (15,6 °C à 37,8 °C/60 °F à 100 °F). Toute exposition
prolongée à de l’eau proche de la température de congélation peut altérer la capacité de l’organisme à
maintenir la température corporelle, ce qui accroît le risque d’hypothermie.

AVIS

Avant d’installer ce produit, vérifier qu’il y a des dégagements suffisants autour du produit et que l’activation
du produit n’est pas entravée par d’autres produits ou obstructions.

Éviter les produits nettoyants qui contiennent des solvants organiques, des alcools et des hydrocarbures.
Rincer à l’eau après nettoyage.

IMPORTANT

L’installation et l’emplacement de toutes les douches d’urgence, oculaires et oculaires-faciales doivent être
conformes aux exigences d’ANSI/ISEA Z358.1.

Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci
terminée, classer ce manuel auprès du service à la clientèle ou d’entretien. L’installateur est responsable de
la conformité de l’installation aux codes pour des drain et codes et règlements en vigueur.

Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque aucune avant de
jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les pièces manquantes.

La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils
d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa).

Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.

Une activation hebdomadaire doit être effectuée sur tout le matériel d’urgence à tuyauterie d’alimentation
pour vérifier que l’arrivée de liquide de rinçage est suffisante et éliminer tout dépôt de sédiment de la
conduite d’alimentation. Le matériel d’urgence doit être contrôlé chaque mois pour régler tout problème
d’entretien éventuel et s’assurer que le matériel est en bon état de marche et ne présente aucun signe
d’usure.

Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses doivent
recevoir une formation sur la mise en place et le bon fonctionnement du matériel d’urgence conformément à
la norme ANSI/ISEA Z358.1.

Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le site www.
bradleycorp.com ou appeler le 1-800-BRADLEY.

Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site Internet à www.
bradleycorp.com.

Equipements nécessaires :

• Amener la tuyauterie à l'entrée ½" NPT d'approvisionnement
en eau de la douche oculaire

• Produit d’étanchéité pour tuyau

• Quincaillerie pour l'installation de l'enseigne

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour
réaliser une installation appropriée. L’installateur est
responsable de la conformité aux codes locaux. La
soupape doit être testée une fois par an pour vérifier
qu’elle fonctionne correctement. Les soupapes de
prévention d’écoulement de retour ne sont pas fournies
avec l’appareil et peuvent être fournies par l’entrepreneur
ou achetées auprès de Bradley Corporation.

13

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Dimensions — S19-270HD, S19-270HW (une douche oculaire qui est montée au comptoir est montrée)

Ø ³⁄₁₆"

¼"

(6mm)

Dessin de montage

1¼"

(32mm)

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Éteint

9½"

(241mm)

Ouverte

Comptoir ou mur

29³⁄₈"–41³⁄₈" (746mm–1051mm)

au plancher fini

3¹⁵⁄₁₆"

(100mm)

7⁷⁄₈"

(200mm)

3⁵⁄₈"

(92mm)

Dimensions — S19274HD, S19274HDR, S19274HW, S19274HWR

Ø ³⁄₁₆"

¼"

(6mm)

Dessin de montage

1¼"

(32mm)

Ø ⁷⁄₈"

2¼"

(57mm)

11¹⁄₈" (283mm) - S19274HD, S19274HW

9³⁄₈" (238mm) - S19274HDR, S19274HWR

Éteint

Ouverte

2³⁄₈"

(60mm)

Comptoir ou mur

30⁵⁄₈"–42⁵⁄₈" (778mm–1083mm)

au plancher fini

1³⁄₈"

(35mm)

Max.

(une douche oculaire qui
est montée au comptoir
est montrée)

2"

(51mm)

4"

(102mm)

2³⁄₈"

(60mm)

14

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Dimensions — S19-270JD, S19-270JW (une douche oculaire qui est montée au comptoir est montrée)

Ø ³⁄₁₆"

¼"

(6mm)

Dessin de montage

1¼"

(32mm)

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Éteint

Ouverte

Comptoir ou mur

4"

(102mm)

8"

(203mm)

9½"

(241mm)

5"

(127mm)

28"–40" (711mm–1016mm)

au plancher fini

Dimensions — S19274JD, S19274JW (une douche oculaire qui est montée au comptoir est montrée)

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Dessin de montage

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Éteint

3¾"

(95mm)

(191mm)

11¹⁄₈"

(283mm)

Ouverte

(76mm)

Comptoir ou mur

30"–42" (762mm–1067mm)

au plancher fini

7½"

3"

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

15

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Installation

La douche oculaire/faciale Halo est montrée sur un exemple de comptoir de 25" (635 mm). Les autres unités sont similaires.

Les dimensions minimales nécessaires pour contenir les éclaboussures des unités Halo sont indiquées.

Mettez du produit d’étanchéité (non fourni) sur tous les filetages mâles. Le dessus des érogateurs de la douche oculaire
doit être situé à une taille minimum de 83cm (33 po) et à une hauteur maximum de 115 cm (45 po) du plancher et de 15 cm
(6 po) de l'obstruction la plus proche.

Le dégagement pour les poignées
et le tube montant du robinet et les
dimensions minimales pour
contenir les éclaboussures doivent
être pris en compte lors du choix
de l’emplacement de pose.

25"

(635mm)

A

1¼"

(32mm)

¼"

(6mm)

Dessin de montage

(comptoir) Percez (3) trous

Ø ⁷⁄₈"

B

Ø ³⁄₁₆"

Comptoir

Montré dans la position
de "ÉTEINT"

11¹⁄₈"

(283mm)

Ref.

15¼"

(387mm)

Ref.

16

Montré dans la position

de "OUVERTE"

Un boyau flexible fileté femelle ½"
NPT (fourni par l'installateur) peut

C

également être utilisé.

2¹⁄₈"

(54mm)

Min.

3¾"

(95mm)

Ref.

2½"

(64mm)

Min.

D

sur le

Ouvrir les arrivées d’eau lentement
pour libérer l’air et mettre le robinet

E

sous pression. Vérifier s'il y a des
fuites et si le débit d'eau est adéquat.

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

mur

114-051

P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA

TEL: 1-800-BRADLEY FAX: [phone])

http://www.bradleycorp.com

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Assemblage des composantes — S19-270HD, S19-270HW

Montré dans la position de "OUVERTE"

14

Mur

16

13

2

15

S19-270HW support de mur

Bride de douche oculaire est montrée

L'Assemblée est tournée ¼ tour

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Datum

Unterschrift

Date

Signe

1

Date Signed
Date
Date

31

Signed
Signed

23

1

Comptoir

2

13

19

14

21

15

16

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

17

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Assemblage des composantes — S19274HD, S19274HDR, S19274HW, S19274HWR

Montré dans la position de "OUVERTE"

14

Mur

16

13

2

15

S19274HW, S19274HWR support de mur

Bride de douche oculaire est montrée

L'Assemblée est tournée ¼ tour

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

1

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Date Signed

Datum

Unterschrift

Date

Date

Signe

Date

2

31

Signed
Signed

19

1

Comptoir

13

14

20

15

16

Paquet S65-339 comprend les éléments 26, 27, 28
Prepack S88-068 comprend les éléments 25, 26, 27, 28

28

27

26

25

28

21

29

Paquet couvertures à
bascule (douche oculaire)
S45-2675 comprend les
éléments 22 et 23

22

22

23

27

26

25

23

22

18

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Liste des pièces — S19-270HD, S19-270HW

Piéce Réf. Qté Description

1 N/A 1 Le robinet n’est pas disponible en tant que

pièce de rechange; l’appareil complet doit être
changé.

2 160-473 1 Vis de reglage

13 160-474 2 Vis de reglage

14 113-514 1 Tige ½" x 2½"

15 142-002CB 1 Rondelle ⁷⁄₈" x 2"

Piéce Réf. Qté Description

16 110-115 1 Écrou ½"-14 NPSM

19 113-1075 1 Tuyau, ³⁄₈" x 9" laiton poli

21 S05-092 1 Douche oculaire 90°

23 107-371 2 Cache-poussière ancré

30 114-051 1 Enseigne de sécurité

31 204-421 1 Etiquette d’inspection

Liste des pièces — S19274HD, S19274HDR, S19274HW, S19274HWR

Piéce Réf. Qté Description

1 N/A 1 Le robinet n’est pas disponible en

tant que pièce de rechange; l’appareil
complet doit être changé.

2 160-473 1 Vis de reglage

13 160-474 2 Vis de reglage

14 113-514 1 Tige ½" x 2½"

15 142-002CB 1

16 110-115 1 Écrou ½"-14 NPSM

19 113-1227 1

19 113-1236 1

20 171-006 1

Rondelle ⁷⁄₈" x 2"

Tuyau ³⁄₈" x 7¼" laiton chromé rouge
(S19274HD, S19274HW)

Tuyau ³⁄₈" x 5½" laiton chromé rouge
(S19274HDR, S19274HWR)

Corps ³⁄₈" NPT femelle

Piéce Réf. Qté Description

21 S05-190 1 Douche oculaire (comprend)

22 dans la trousse

d’entretien

23 dans la trousse

d’entretien

25 115-158 1 Bouchon

26 125-157 2 Bague

27 125-175 1 Contrôle du débit

28 S65-340 1 Filtrer (paquet de 3)

29 160-500 1 Vis, purge

30 114-051 1 Enseigne de sécurité

31 204-421 1 Etiquette d’inspection

2 Axe de pivotement (kit de

remplacement)

2 Couverture à bascule (kit de

remplacement)

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

19

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Assemblage des composantes — S19-270JD, S19-270JW

Montré dans la position de "OUVERTE"

14

Mur

16

13

2

15

S19-270JW support de mur

Bride de douche oculaire est montrée

L'Assemblée est tournée ¼ tour

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Datum

Unterschrift

Date

Signe

1

Date Signed
Date
Date

31

Signed
Signed

23

1

Comptoir

2

21a

13

19

14

21

15

16

20

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Assemblage des composantes — S19274JD, S19274JW

Montré dans la position de "OUVERTE"

14

Mur

16

13

2

15

S19274JW support de mur

Bride de douche oculaire est montrée

L'Assemblée est tournée ¼ tour

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

1

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date Signed

Signed

Date

Unterschrift

Date

Datum

Signe

Date

Date

31

Signed
Signed

2

19

1

Comptoir

13

14

20

24a

15

16

22

Paquet S65-339 comprend les éléments 26, 27, 28
Paquet S88-068 comprend les éléments 25, 26, 27, 28

28

27

26

25

28

21

Paquet couvertures à bascule
(douche oculaire/ faciale)
S45-2676 comprend les
éléments 22, 24a et 24b

24b

24a

22

24b

25

27

29

26

22

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

21

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Liste des pièces — S19-270JD, S19-270JW

Piéce Réf. Qté Description

1 N/A 1 Le robinet n’est pas disponible en tant que

pièce de rechange; l’appareil complet doit être
changé.

2 160-473 1 Vis de reglage

13 160-474 2 Vis de reglage

14 113-514 1 Tige ½" x 2½"

15 142-002CB 1 Rondelle Flat ⁷⁄₈" x 2"

16 110-115 1 Écrou ½"-14 NPSM

Liste des pièces — S19274JD, S19274JW

Piéce Réf. Qté Description

1 N/A 1 Le robinet n’est pas disponible en

tant que pièce de rechange; l’appareil
complet doit être changé.

2 160-473 1 Vis de reglage

13 160-474 2 Vis de reglage

14 113-514 1 Tige ½" x 2½"

15 142-002CB 1

16 110-115 1 Écrou ½"-14 NPSM

19 113-1227 1

20 171-006 1

21 S05-192 1 Douche oculaire/faciale (comprend)

22 dans la trousse

d’entretien

Rondelle ⁷⁄₈" x 2"

Tuyau, ³⁄₈" x 7¼" laiton chromé rouge

Corps ³⁄₈" NPT femelle

2 Axe de pivotement (kit de

remplacement)

Piéce Réf. Qté Description

19 113-1075 1 Tuyau, ³⁄₈" x 9" laiton poli

21 S05-206 1 Douche oculaire/faciale

21A S45-2453 1 Trousse d’entretien EFW - Diffuseurs noirs

23 S53-063 2 Cache-poussière ancré

30 114-051 1 Enseigne de sécurité

31 204-421 1 Etiquette d’inspection

Piéce Réf. Qté Description

24a dans la trousse

d’entretien

24b dans la trousse

d’entretien

25 115-158 1 Bouchon

26 125-157 2 Bague

27 125-175 1 Contrôle du débit

28 S65-340 1 Filtrer (paquet de 3)

29 160-500 1 Vis, purge

30 114-051 1 Enseigne de sécurité

31 204-421 1 Etiquette d’inspection

1 Couverture à bascule (kit de

remplacement)

1 Couverture à bascule (kit de

remplacement)

22

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

ADVERTENCIA

Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no haya fugas
y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad debe estar siempre en
posición “ON” (abierto). Se deben tomar medidas a fin de evitar el corte no autorizado del suministro.

ATTENCIÓN

Los equipos de emergencia deben contar con agua tibia (entre 15,6 °C y 37,8 °C). Cualquier exposición
prolongada a aguas bajo cero afecta la capacidad del cuerpo para mantener su temperatura, lo que
incrementa el riesgo de hipotermia.

AVISO

Antes de instalar este producto, asegúrese de que haya espacio adecuado alrededor del producto y de que
su activación no interfiera con otros productos u obstrucciones.

Evite los limpiadores que contengan solventes orgánicos, alcoholes e hidrocarburos. Enjuague con agua
después de limpiar.

IMPORTANTE

La instalación y ubicación de todas las duchas, lavaojos y lavaojos/lavacara de seguridad deben cumplir con
los requisitos de ANSI/ISEA Z358.1.

Lea en su totalidad este manual de instalación para garantizar una instalación adecuada. Una vez que
termine la instalación, entregue este manual al propietario o al Departamento de Mantenimiento. Es
responsabilidad de quien instale el equipo cumplir con los códigos para desagüe y otra códigos y
ordenanzas locales.

Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén incluídas antes de
desechar cualquier material de embalaje.

La norma ANSI/ISEA Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia
con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI).

Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI/ISEA
Z358.1.

Se deben llevar a cabo activaciones semanales de todos los equipos de emergencia conectados a la
plomería para garantizar que hay un suministro de líquido de limpieza adecuado presente y liberar la tubería
de suministro de cualquier acumulación de sedimento. Los equipos de emergencia se deben inspeccionar
mensualmente para solucionar cualquier problema de mantenimiento; esto garantizará que los equipos están
en buenas condiciones de funcionamiento y que no hay señales de desgaste.

Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos deben recibir
capacitación sobre la ubicación y operación adecuada de los equipos de emergencia en conformidad con la
norma ANSI/ISEA Z358.1.

Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com o llame al
1-800-BRADLEY.

Las garantías del producto se pueden encontrar e n “Información del producto” o en nuestro sitio Web, www.
bradleycorp.com.

Materiales necesarios:

• Proporcione la tubería a la toma de ½" NPT del suministro
de agua del lavador de ojos

• Sellador de tubería

• Tornillería para montar el aviso de seguridad

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

Los códigos locales pueden exigir la instalación de una
válvula de prevención de contraflujo para completar la
instalación correcta. La conformidad con los códigos
locales es de responsabilidad del instalador. La válvula se
debe probar anualmente para verificar que funcione de
manera correcta. Las válvulas de prevención de contraflujo
no se incluyen con el accesorio y las puede proporcionar el
contratista o las puede comprar en Bradley Corporation.

23

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Dimensiones — S19-270HD, S19-270HW (se muestra una unidad que se monta a la mostrador)

Ø ³⁄₁₆"

¼"

(6mm)

Patrón de montaje

1¼"

(32mm)

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Apagada

Conectado

Mostrador o pared

2"

(51mm)

3¹⁵⁄₁₆"

(100mm)

7⁷⁄₈"

(200mm)

9½"

(241mm)

3⁵⁄₈"

(92mm)

29³⁄₈"–41³⁄₈" (746mm–1051mm)

al suelo terminado

Dimensiones — S19274HD, S19274HDR, S19274HW, S19274HWR

Ø ³⁄₁₆"

¼"

(6mm)

Patrón de montaje

1¼"

(32mm)

Ø ⁷⁄₈"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

2¼"

11¹⁄₈" (283mm) - S19274HD, S19274HW

9³⁄₈" (238mm) - S19274HDR, S19274HWR

Apagada

Conectado

Mostrador o pared

2"

(51mm)

30⁵⁄₈"–42⁵⁄₈" (778mm–1083mm)

al suelo terminado

(se muestra una
unidad que se monta
a la mostrador)

2"

(51mm)

4"

(102mm)

2³⁄₈"

(60mm)

24

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Dimensiones — S19-270JD, S19-270JW (se muestra una unidad que se monta a la mostrador)

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Patrón de montaje

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Apagada

Conectado

2"

(51mm)

4"

(102mm)

8"

(203mm)

9½"

(241mm)

5"

(127mm)

Mostrador o pared

28"–40" (711mm–1016mm)

al suelo terminado

Dimensiones — S19274JD, S19274JW (se muestra una unidad que se monta a la mostrador)

Ø ³⁄₁₆"

¼"

(6mm)

1¼"

(32mm)

Patrón de montaje

Ø ⁷⁄₈"

2¼"

(57mm)

2³⁄₈"

(60mm)

1³⁄₈"

(35mm)

Max.

Apagada

Conectado

(51mm)

Mostrador o pared

2"

(95mm)

11¹⁄₈"

(283mm)

30"–42" (762mm–1067mm)

al suelo terminado

3¾"

7½"

(191mm)

3"

(76mm)

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

25

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Instalación

Se observa la unidad de lavado ocular y facial Halo en una cubierta de muestra de 25" (635 mm). Las otras unidades son
similares.

Se muestran las dimensiones mínimas necesarias para contener las salpicaduras de las unidades Halo.

Aplicar sellador de tubería o cinta (suministrados por el instalador) a las juntas de tubería de rosca macho. La parte superior
de los rociadores del lavador de ojos debe colocarse a una altura máxima de 33 pulgadas (83 cm) y a una altura mínimo de
45 pulg. (115 cm) del piso y 6 pulg. (15 cm) de la obstrucción más cercana.

Se debe considerar el espacio
adecuado entre la caña y la manilla
de la llave y las dimensiones mínimas
para la contención de salpicaduras
cuando se seleccione la ubicación
deseada para el montaje.

25"

(635mm)

A

Ø ⁷⁄₈"

1¼"

(32mm)

Ø ³⁄₁₆"

¼"

(6mm)

Patrón de montaje (mostrador)

Perforar (3) orificios

B

Pared

Mostrado en la posición
de "APAGADA"

11¹⁄₈"

(283mm)

Ref.

15¼"

(387mm)

Ref.

26

Mostrado en la posición

de "CONECTADO"

Se puede usar también una manguera flexible
(provista por el instalador) con terminación de

C

rosca hembra de ½" (12,8 mm) NPT.

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

3¾"

(95mm)

Ref.

Abra lentamente las tuberías de
suministro de agua para liberar el
aire y presurizar la válvula. Revise si

E

existen fugas y verifique si el flujo de
agua es adecuado.

2½"

(64mm)

Min.

D

a la

pared

2¹⁄₈"

(54mm)

Min.

114-051

P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA

TEL: 1-800-BRADLEY FAX: [phone])

http://www.bradleycorp.com

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Armado de los componentes — S19-270HD, S19-270HW

Mostrado en la posición de "CONECTADO"

14

Pared

16

13

2

15

S19-270HW montaje en la pared

Se muestra la base de lavador de ojos

Rotan a la asamblea 1/4 vuelta

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Datum

Unterschrift

Date

Signe

1

Date Signed
Date
Date

31

Signed
Signed

23

1

Mostrador

2

13

19

14

21

15

16

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

27

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Armado de los componentes — S19274HD, S19274HDR, S19274HW, S19274HWR

Mostrado en la posición de "CONECTADO"

14

Pared

16

13

2

15

S19274HW, S19274HWR montaje en la pared

Se muestra la base de lavador de ojos

Rotan a la asamblea 1/4 vuelta

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

1

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Date Signed

Datum

Unterschrift

Date

Date

Signe

Date

2

31

Signed
Signed

19

1

Mostrador

13

14

15

16

Paquete S65-339 incluye art. 26, 27, 28
Paquete S88-068 incluye art. 25, 26, 27, 28

28

27

26

25

22

23

27

26

25

20

28

21

29

Paquete tapa protectora
lavaojos S45-2675 incluye
art. 22 and 23

22

23

22

28

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Lista de piezas — S19-270HD, S19-270HW

Art. Pieza N° Ctd. Descripción

1 N/A 1

2 160-473 1 Tornillo prisionero

13 160-474 2 Tornillo prisionero

14 113-514 1 Varilla tornillante ½" x 2½"

15 142-002CB 1 Arandela ⁷⁄₈" x 2"

Válvula no disponible para servicio; se debe
reemplazar el accesorio por completo.

Art. Pieza N° Ctd. Descripción

16 110-115 1 Tuerca ½"-14 NPSM

19 113-1075 1 Tubo ³⁄₈" x 9" latón pulido

21 S05-092 1 Lavador de ojos 90°

23 107-371 2 Cubierta contrapolvo

30 114-051 1 Aviso de seguridad

31 204-421 1 Etiqueta de inspección

Lista de piezas — S19274HD, S19274HDR, S19274HW, S19274HWR

Art. Pieza N° Ctd. Descripción

1 N/A 1 Válvula no disponible para servicio;

se debe reemplazar el accesorio por
completo.

2 160-473 1 Tornillo prisionero

13 160-474 2 Tornillo prisionero

14 113-514 1 Varilla tornillante ½" x 2½"

15 142-002CB 1

16 110-115 1 Tuerca ½"-14 NPSM

19 113-1227 1

19 113-1236 1

20 171-006 1

Arandela ⁷⁄₈" x 2"

Tubo ³⁄₈" x 7¼" cromado latón rojo
(S19274HD, S19274HW)

Tubo ³⁄₈" x 5½" cromado latón rojo
(S19274HDR, S19274HWR)

Cuerpo ³⁄₈" NPT hembra

Art. Pieza N° Ctd. Descripción

21 S05-190 1 Lavador de ojos (incluye)

22 En el kit de

mantenimiento

23 En el kit de

mantenimiento

25 115-158 1 Tapa

26 125-157 2 Arosello

27 125-175 1 Control del flujo

28 S65-340 1 Filtro (paquete de 3)

29 160-500 1 Tornillo, Drenaje

30 114-051 1 Aviso de seguridad

31 204-421 1 Etiqueta de inspección

2 Pasador de pivote (juego de repuesto)

2 Tapa protectora (juego de repuesto)

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

29

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Armado de los componentes — S19-270JD, S19-270JW

Mostrado en la posición de "CONECTADO"

14

Pared

16

13

2

15

S19-270JW montaje en la pared

Se muestra la base de lavador de ojos

Rotan a la asamblea 1/4 vuelta

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date

Signed

Datum

Unterschrift

Date

Signe

1

Date Signed
Date
Date

31

Signed
Signed

23

1

Mostrador

2

21a

13

19

14

21

15

16

30

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005

Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW

Armado de los componentes — S19274JD, S19274JW

Mostrado en la posición de "CONECTADO"

14

Pared

16

13

2

15

S19274JW montaje en la pared

Se muestra la base de lavador de ojos

Rotan a la asamblea 1/4 vuelta

R

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

30

bradleycorp.com

114-051

1

ESSAI HEBDOMADAIRE

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.

Date Signed

Signed

Date

Unterschrift

Date

Datum

Signe

Date

Date

31

Signed
Signed

2

19

1

Mostrador

13

14

20

15

16

Paquete S65-339 incluye art. 26, 27, 28
Paquete S88-068 incluye art. 25, 26, 27, 28

28

27

26

25

24a

24b

28

25

21

27

29

26

22

Paquete tapa protectora
lavaojos/rostro S45-2676
incluye art. 22, 24a y 24b

24b

24a

22

22

Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

31

S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation

Lista de piezas — S19-270JD, S19-270JW

Art. Pieza N° Ctd. Descripción

1 N/A 1 Válvula no disponible para servicio; se debe

reemplazar el accesorio por completo.

2 160-473 1 Tornillo prisionero

13 160-474 2 Tornillo prisionero

14 113-514 1 Varilla tornillante ½" x 2½"

15 142-002CB 1 Arandela ⁷⁄₈" x 2"

16 110-115 1 Tuerca ½"-14 NPSM

Lista de piezas — S19274JD, S19274JW

Art. Pieza N° Ctd. Descripción

1 N/A 1 Válvula no disponible para servicio;

se debe reemplazar el accesorio por
completo.

2 160-473 1 Tornillo prisionero

13 160-474 2 Tornillo prisionero

14 113-514 1 Varilla tornillante ½" x 2½"

15 142-002CB 1

16 110-115 1 Tuerca ½"-14 NPSM

19 113-1227 1

20 171-006 1

21 S05-192 1 Lavado de ojos y rostro (incluye)

22 En el kit de

mantenimiento

Arandela ⁷⁄₈" x 2"

Tubo ³⁄₈" x 7¼" cromado latón rojo

Cuerpo ³⁄₈" NPT hembra

2 Pasador de pivote (juego de

repuesto)

Art. Pieza N° Ctd. Descripción

19 113-1075 1 Tubo ³⁄₈" x 9" latón pulido

21 S05-206 1 Lavador de ojos/rostro

21A S45-2453 1 Kit de mantenimiento para lavado de ojos y

rostro: Boquillas rociadoras negras

23 S53-063 2 Cubierta contrapolvo con ligaduras

30 114-051 1 Aviso de seguridad

31 204-421 1 Etiqueta de inspección

Art. Pieza N° Ctd. Descripción

24a En el kit de

mantenimiento

24b En el kit de

mantenimiento

25 115-158 1 Tapa

26 125-157 2 Arosello

27 125-175 1 Control del flujo

28 S65-340 1 Filtro (paquete de 3)

29 160-500 1 Tornillo, Drenaje

30 114-051 1 Aviso de seguridad

31 204-421 1 Etiqueta de inspección

1 Tapa protectora (juego de repuesto)

1 Tapa protectora (juego de repuesto)

32

4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
