TERMOSTATO
PROGRAMMABILE
THERMOPROGRAM
TH/300
AVVERTENZE
PER L’INSTALLATORE
• Leggere attentamente le avvertenze
contenute nel seguente documento in
quanto forniscono importanti indicazioni riguardanti la sicurezza d’uso,
d’installazione e di manutenzione.
• Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparecchio.
• L’esecuzione dell’impianto deve essere rispondente alle norme di
sicurezza vigenti.
• Il costruttore non può essere considerato responsabile per eventuali danni
derivanti da usi impropri, erronei e
irragionevoli.
• Per l’eventuale riparazione rivolgersi
solamente ad un centro di assistenza
tecnica autorizzato dal costruttore.
• Il mancato rispetto di quanto sopra
può compromettere la sicurezza dell’apparecchio.
2
ISTRUZIONI
PER L'USO
1
Congratulazioni per l’acquisto del termostato TH/300.
Per ottenere il massimo delle prestazioni e per mettervi in grado di utilizzare le
caratteristiche e le funzioni del vostro
termostato nel modo migliore, leggere
attentamente questo manuale e tenerlo
sempre a portata di mano per ogni eventuale consultazione.
3
Il termostato TH/300 è composto da:
n. 1 placca BPT
n. 1 adattatore per placca VIMAR
serie IDEA
n. 1 corpo
ON
LU MA ME GI VE SA DO
20
16
12
8
T3
4
T2
T1
0
4
n. 1 telaio e 2 viti per il fissaggio del
telaio alla scatola incasso
n. 1 adattatore per placche BTICINO
(Art. L4803) ed AVE (Sistema 45).
5
4
3
2
1
6
LU MA ME GI VE SA DO
T3
T2
T1
048121620
13 18
5
121110981476
ON
15
16
17
Fig. 1
INDICAZIONI E COMANDI
ESTERNI (vedere fig. 1)
INDICAZIONI
0 ÷ 23
1 Scala oraria nel grafico
2 Livelli di temperatura.
T1 ÷ T3
3 Termometro digitale.
4 Orologio digitale.
5 Le cifre dell’ora e della
LU ÷ DO
6 Giorno della settimana.
7 Esclusione dell’impianto.
del programma.
Il cursore lampeggiante
indica l'ora corrispondente a quella dell'orologio.
temperatura lampeggianti indicano che le pile sono
scariche.
8 Programma JOLLY.
9 Programma di
10 Programma di
RAFFRESCAMENTO.
RISCALDAMENTO.
11 Funzionamento antigelo.
12 Impianto in funzione.
ON
13 Fasce orarie di attivazio-
ne dell’impianto (esclusi
i Comuni appartenenti
alla zona F) in conformità
al D.P.R. n. 412.
Rosso = comfort.
Azzurro = risparmio.
COMANDI
14 Selezione di modo MA-
NUALE o AUTOMATICO
di funzionamento dell’ap-
parecchio.
7
15 Decremento (temperatu-
ra, giorno, ore, ecc.).
16 Incremento (temperatura,
giorno, ore, ecc.).
17 Multifunzione.
18 Esclusione dell’impianto.
COMANDI INTERNI
Per accedere ai pulsanti di comando
interni sollevare la linguetta L ed estrarre
il corpo dell’apparecchio dal telaio fino
all’arresto, come indicato nella sequenza di fig.2.
C
19 Riavvio.
20 Impostazione dell’orolo-
8
gio.
21 Programmazione dei livelli
T
di temperatura (T1÷T3).
Programmazione del dif-
ferenziale termico.
Visualizzazione dei livelli
di temperatura.
22 Selezione del programma
di RAFFRESCAMENTO
( ) o di RISCALDA-
MENTO ( ).
023
23 Decremento dell’ora nel
grafico del programma
giornaliero.
24 Incremento dell’ora nel
023
grafico del programma
giornaliero.
LU DO
25 Selezione del giorno.
R
26 Copia programma.
LU MA ME GI VE SA DO
T3
4
T2
T1
0
ON
1
20
16
12
8
L
LU MA ME GI VE SA DO
T3
4
T2
T1
0
C
T
ON
20
16
12
8
2
3
LU DO
R
023
19 20 21 22 23 24 25 26
Fig. 2
9
INDICE
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
1
T3
T2
T1
ON
0
4
8
12
16
20
LU MA ME GI VE SA DO
L
2
Capitolo Pag.
1 - Installazione 12
2 - Collegamenti elettrici 17
3 - Impostazione dell’orologio 18
4 - Programmi prememorizzati 20
5 - Funzionamento manuale 22
6 - Personalizzazione del valore
dei livelli di temperatura per il
programma di riscaldamento 26
7 - Personalizzazione del valore
dei livelli di temperatura per il
programma di raffrescamento 28
8 - Personalizzazione del
programma giornaliero
delle temperature 29
9 - Programma JOLLY 32
10
Capitolo Pag.
10 - Funzionamento antigelo 35
11 - Tempo di funzionamento
dell’impianto 39
12 - Visualizzazione del valore
dei livelli di temperatura 40
13 - Esclusione dell’impianto 41
14 - Riavvio 45
15 - Differenziale termico 46
16 - Sostituzione delle pile
di alimentazione 47
17 - Caratteristiche tecniche 48
- Condizioni generali di
garanzia 53
- Garanzia 54
THERMOPROGRAM
TH/300
Il termostato programmabile THERMOPROGRAM TH/300 è stato progettato
per garantire condizioni di temperatura
ideali in ogni momento della giornata e
per ogni giorno della settimana. La sua
installazione richiede una scatola incasso da tre moduli e può essere
collegato al sistema di climatizzazione
con due soli fili.
Tre pile alcaline LR03 tipo micro stilo
AAA da 1,5V assicurano l’alimentazione di THERMOPROGRAM per oltre un
anno. Una volta installato, è già pronto
per funzionare con il suo programma
standard in memoria permanente. In
base alle effettive necessità, il pro-
gramma può essere modificato a piacere impostando le temperature
desiderate nei diversi momenti della
giornata e della settimana.
THERMOPROGRAM può essere programmato con estrema facilità, anche
prima di essere installato; un ampio
display agevola questa operazione permettendo in qualsiasi momento sia di
“vedere” tutti i dati ed i programmi impostati che di modificarli a piacere.
Il differenziale termico è programmabile
da ±0,1°C a ±0,9°C.
THERMOPROGRAM può comandare
sia impianti di riscaldamento che impianti di raffrescamento e può essere
installato in sostituzione di un termostato preesistente del tipo acceso/
spento.
11
1 - INSTALLAZIONE
Prevedere l’installazione dell’apparecchio in posizione idonea a rilevare
correttamente la temperatura dell’ambiente, evitando l’installazione in
nicchie, dietro a porte, a tende o vicino
a sorgenti di calore.
THERMOPROGRAM va installato ad
incasso in una scatola da 3 moduli (profondità 50 mm) procedendo come
segue:
Togliere la placca dal telaio (fig. 3).
•
Sollevare la linguetta L ed estrarre il
•
corpo dell’apparecchio dal telaio fino
all’arresto (fig. 4) e quindi, premendo
sulle due alette laterali in corrispondenza del simbolo (fig. 5), estrarlo
completamente.
12
Fig. 3
Fig. 4
Fig. 5
3
T3
T2
T1
ON
0
4
8
12
16
20
LU MA ME GI VE SA DO
4
3
T3
T2
T1
0
4
8
12
16
20
LU MA ME GI VE SA DO
023
LU DO
C
T
R
Fig. 6
Inserire n. 3 pile alcaline LR03 tipo
•
micro stilo AAA da 1,5V nell’apposita
sede rispettando le polarità indicate sul
fondo dell’alloggiamento (fig. 6).
ATTENZIONE. L’errato posizionamento delle pile può danneggiare
l’apparecchio.
Fig. 7
Anomalie possono essere causate
anche dall’uso di pile esaurite.
In ogni caso, dopo il primo inserimento
di pile, premere contemporaneamente i
13
LU MA ME GI VE SA DO
T3
T2
T1
048121620
ON
Fig. 8
C
pulsanti ed fig. 7, rilasciare poi
il pulsante e dopo qualche istante,
anche il pulsante
R
C
R
.
Una volta eseguite correttamente le operazioni indicate, sul display compariranno
le indicazioni rappresentate in fig. 8.
• Effettuare i collegamenti elettrici alla
morsettiera del telaio come indicato negli
schemi di fig. 12A oppure 12B.
• Fissare il telaio alla scatola da incasso
per mezzo delle due viti in dotazione
14
(fig. 9) rispettando l’indicazione ALTO.
• Inserire a fondo il corpo dell’apparecchio nel telaio ed applicare la placca
Abbassare la linguetta L.
Fig. 9
NOTA. L'apparecchio è fornito con
due adattatori per l'eventuale utilizzo
di alcuni modelli di placche in commercio (fig. 11).
CORPO PLACCA
BPT
50 mm
ON
LU MA ME GI VE SA DO
20
16
12
8
T3
4
T2
T1
0
SCATOLA
INCASSO
3 MODULI
TELAIO
Fig. 10
15
16
023
LU DO
C
T
R
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
50 mm
SCATOLA
INCASSO
3 MODULI
TELAIO
ADATTATORE
CORPO PLACCA
ON
LU MA ME GI VE SA DO
20
16
12
8
T3
4
T2
T1
0
VIMAR
(Serie Idea)
BTICINO
(Art. L4803)
AVE
(Sistema 45)
Fig. 11
2 - COLLEGAMENTI
ELETTRICI
I collegamenti vanno effettuati in funzione del tipo di apparecchiatura comandata
dal termostato; seguire quindi lo schema
di fig. 12A oppure di fig. 12B.
LEGENDA
Conduttori di alimentazione da rete
N
= neutro
L
= fase
Contatti del relé
C
= Comune
NA
= Contatto Normalmente Aperto
NC
= Contatto Normalmente Chiuso
Carichi
U1
= bruciatore, pompa di circolazio-
ne, elettrovalvola, ecc.
U2
= valvola motorizzata
3 - IMPOSTAZIONE
DELL’OROLOGIO
L
N
CARICO
C
NA
NC
U1
TH / 300
Fig. 12A
L
N
CARICO
C
NA
NC
APRE
CHIUDE
M
U2
TH / 300
Fig. 12B
17
3.1 - Estrarre il corpo dell’apparecchio.
3.2- Premere il pulsante
(fig.13).
Le cifre dei minuti lampeggiano.
Fig. 14
Fig. 13
3.3- Premere il pulsante oppure
fino a raggiungere il valore esatto dei
minuti (fig.14).
18
Fig. 15
3.4- Premere il pulsante (fig.15).
Le cifre delle ore lampeggiano.
3.5 - Premere il pulsante oppure
fino a raggiungere l’ora esatta (fig.16).
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
023
LU DO
C
T
R
O
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
023
LU DO
C
T
R
Fig. 16
LU MA ME GI VE SA DO
Fig. 17
3.6- Premere il pulsante
(fig.17).
L’indicatore dei giorni della settimana
lampeggia.
Fig. 19
3.7 - Premere il pulsante oppure
fino a raggiungere il giorno in corso
(fig.18).
Fig. 18
3.8 - Premere il pulsante
per terminare la procedura di impostazione ora e
giorno (fig. 19).
I due punti fra ore e minuti lampeggeranno confermando la conclusione dell’operazione.
In ogni caso, dopo 60 secondi dall’ultima manovra, l’apparecchio automaticamente esce da questa procedura me-
4 - PROGRAMMI
PREMEMORIZZATI
4.1 - PROGRAMMA DI RISCALDA-
MENTO.
Per un utilizzo più agevole, in THERMOPROGRAM è stato memorizzato un
LU MA ME GI VE SA DO
ON
19
morizzando gli ultimi dati impostati.
3.9 - Reinserire il corpo dell’apparecchio.
Nota. Ad ogni pressione sui pulsanti
oppure le cifre sul display diminuiscono o aumentano di una unità;
mantenendoli premuti, le cifre sul
display si susseguono lentamente per
i primi 5 secondi, poi più velocemente.
20
tura fissati sono:
T1 16 gradi centigradi
T2 18 gradi centigradi
T3 20 gradi centigradi
LU MA ME GI VE SA DO
T3
T2
T1
048121620
Fig. 21
ON
T3
T2
T1
048121620
Fig. 20
programma di riscaldamento con l’andamento termico di fig. 20 per i giorni dal
lunedì al venerdì e di fig. 21 per il sabato
e la domenica, dove i livelli di tempera
sono:
T1 24 gradi centigradi
T2 26 gradi centigradi
T3 28 gradi centigradi
LU MA ME GI VE SA DO
T3
T2
T1
048121620
Fig. 22
ON
4.2 - PROGRAMMA DI RAFFRESCAMENTO.
Il programma di raffrescamento memorizzato prevede l’andamento termico di
fig. 22, dove i livelli di temperatura fissati
Se i programmi in memoria permanente
corrispondono alle Vostre esigenze,
THERMOPROGRAM non necessita di
ulteriori istruzioni ed è pronto per funzionare immediatamente e puntualmente.
Per la creazione di programmi persona-
21
lizzati procedere come indicato nei pa-
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
ragrafi 6, 7 e 8.
5 - FUNZIONAMENTO
MANUALE
Nel caso si desideri una temperatura
diversa da quella programmata, senza
NUALE premendo il pulsante (fig.23).
Sul display viene cancellato il grafico
del programma e compare il valore della temperatura precedentemente
impostato che può essere variato fino
ad ottenere quello desiderato agendo
Fig. 24
Fig. 23
modificare il programma impostato, è
possibile passare in funzionamento MA-
22
temperatura ambiente.
In qualsiasi momento è possibile verificare la temperatura impostata premendo
due volte il pulsante
.
In funzionamento MANUALE è possibile selezionare una qualsiasi
temperatura tra 2°C e 35°C che verrà
mantenuta costante sino a nuove
regolazioni o alla selezione di un diverso modo di funzionamento.
FUNZIONAMENTO
MANUALE
TEMPORIZZATO
Nel caso si desideri mantenere una
temperatura fissa per alcune ore o alcuni giorni (ad esempio per mantenere più
a lungo una temperatura confortevole
sul pulsante
oppure (l’apparecchio viene fornito con la temperatura
prememorizzata di 20°C) (fig.24).
Dopo circa 5 secondi dall’ultima operazione compare l’indicazione della
durante visite non previste o una temperatura d’economia durante assenze
prolungate) è possibile attivare il funzionamento MANUALE TEMPORIZZATO.
Una volta impostato il tempo desiderato, il dispositivo inizia un conteggio alla
rovescia al cui termine l’apparecchio
passa dal funzionamento MANUALE a
quello AUTOMATICO seguendo il programma impostato.
Programmazione in ore
5.1 - Accertarsi di essere in funziona-
mento MANUALE.
5.2 - Impostare il valore della temperatura desiderata premendo il pulsante
oppure .
23
Fig. 25
Fig. 26
5.3 - Premere una sola volta il pulsante
(fig.25).
Sul display, al posto dell’indicazione
dell’ora corrente, compare la scritta h01.
5.4 - Premere il pulsante oppure
sino a raggiungere il numero di ore
desiderato da 1 a 99 (fig.26).
Nel conteggio delle ore è compresa
anche quella in cui viene effettuata la
programmazione (quindi il residuo dell’ora in cui si effettua l’operazione viene
24
Fig. 27
conteggiato come 1 ora).
Nota. Per ritornare in funzionamento
AUTOMATICO prima dello scadere del
tempo programmato premere il pulsan-
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
O
023
LU DO
C
T
R
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
023
LU DO
C
T
R
te
(fig.27).
Programmazione in giorni
5.5 - Accertarsi di essere in funziona-
mento MANUALE.
5.6 - Impostare il valore della tempera-
tura desiderata premendo il pulsante
oppure .
Fig. 28
5.7 - Premere due volte il pulsante
(fig.28).
Fig. 30
Nota. Per ritornare in funzionamento
AUTOMATICO prima dello scadere del
tempo programmato premere il pulsante
(fig.30).
Sul display, al posto dell’indicazione
dell’ora corrente, compare la scritta d01.
Fig. 29
5.8- Premere il pulsante oppure
sino a raggiungere il numero di giorni
desiderato da 1 a 99. Nel conteggio dei
giorni è compreso anche quello in cui
viene effettuata la programmazione
(quindi il residuo del giorno in cui si
effettua l’operazione viene conteggiato
come 1 giorno) (fig.29).
25
6 - PERSONALIZZAZIONE
DEL VALORE DEI LIVELLI
DI TEMPERATURA PER
IL PROGRAMMA
DI RISCALDAMENTO
6.1 - Estrarre il corpo dell’apparecchio.
6.2 - Accertarsi che sia attivo il segmen-
to relativo al programma di riscalda-
LU MA ME GI VE SA DO
Fig. 31
mento
pulsante
, agendo eventualmente sul
(fig.31).
26
T3
T2
T1
Fig. 32 Fig. 33
6.3 - Premere il pulsante T (fig.32).
Compare la fascia di temperatura relativa a T1 ed al posto della temperatura
ambiente viene visualizzato il valore
della temperatura assegnato a T1 (dato
°
impostato in memoria, 16
C).
6.4- Impostare il valore di temperatura
desiderato per T1 agendo sul pulsante
oppure (fig.33).
6.5- Premere il pulsante T per confermare il valore della temperatura
visualizzata sul display e per passare al
Fig. 34
livello di temperatura successivo (fig.34).
Nota. Il valore assegnabile ad ogni
livello di T è limitato dai valori del livello
T3
T2
T1
27
immediatamente superiore e inferiore
023
LU DO
C
T
R
O
023
LU DO
C
T
R
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
ossia, se, ad esempio, il livello T3 corrisponde a 20°C ed il livello T1
corrisponde a 16°C, il valore T2 potrà
variare fra 16,1
°
C e 19,9°C. Nel caso si
volesse un livello diverso, per esempio
°
superiore a 19,9
C, bisognerà aumen-
tare prima il livello di T3.
6.6 - Ripetere le operazioni descritte ai
punti 6.4 e 6.5 per variare i valori degli
altri livelli di temperatura.
La ricomparsa dell’intero grafico del programma giornaliero sul display conferma
la conclusione della programmazione
dei livelli di temperatura.
In ogni caso dopo 10" dall’ultima manovra l’apparecchio esce dalla
procedura prendendo per validi i dati
impostati sino a quel momento.
28
8 - PERSONALIZZAZIONE
DEL PROGRAMMA
GIORNALIERO
DELLE TEMPERATURE
8.1 - Estrarre il corpo dell’apparecchio.
8.2- Tramite il pulsante por-
tare l’indicatore del giorno in posizione
LU (lunedì) (fig.35).
LU MA ME GI VE SA DO
Fig. 35
8.3- Tramite i pulsanti
re il segmento lampeggiante
ore 0 sul grafico del programma giorna-
LU ÷ DO
023
sposta-
6.7- Reinserire il corpo dell’apparecchio.
7 - PERSONALIZZAZIONE
DEL VALORE DEI LIVELLI
DI TEMPERATURA PER
IL PROGRAMMA
DI RAFFRESCAMENTO
Estrarre il corpo dell’apparecchio. Dopo
aver selezionato il modo di funzionamento
i livelli di temperatura desiderati agendo come indicato al punto 6.3 in poi.
Reinserire il corpo dell’apparecchio.
Fig. 36
liero (fig.36).
Nota. Quando ci si sposta dall’ora corrente, le informazioni sul display
cambiano nel modo seguente:
a) L’orologio segna l’ora indicata dal
segmento lampeggiante .
I punti fra ore e minuti non lampeggiano.
b) L’indicazione della temperatura assume il valore del livello selezionato
nell’ora indicata dal segmento lampeg-
alle
giante.
(raffrescamento) impostare
T3
T2
T1
29
T3
T2
T1
Fig. 37

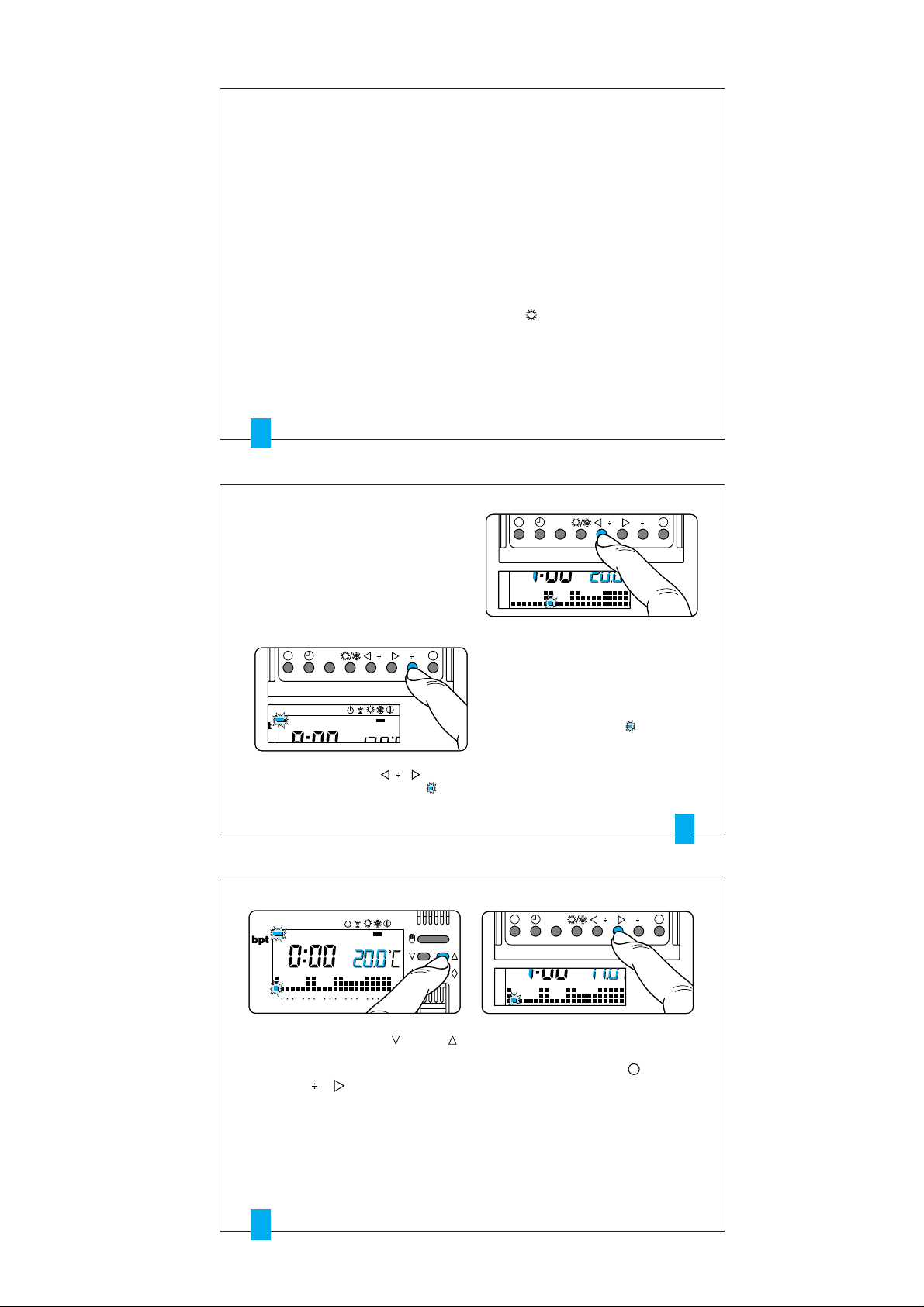

8.4- Mediante il pulsante oppure
(fig.37) selezionare il livello di temperatura desiderato; premere quindi il
pulsante per passare all’ora
023
successiva e selezionare ugualmente
la temperatura desiderata (fig.38).
Continuare allo stesso modo sino ad
arrivare alle ore 23. A questo punto, per
la giornata di lunedì, la programmazione è terminata.
30
Fig. 38
8.5- Se per il giorno dopo o successivi
si desidera avere lo stesso programma, premendo il pulsante
R
(fig.39) il
programma viene automaticamente copiato per i giorni via via indicati dal
segmento relativo.
8.6- Per programmare diversamente i
giorni successivi, far avanzare il giorno
tramite il pulsante
LU ÷ DO
e ripetere la medesima procedura indicata al
punto 8.4 (fig.40).
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
O
023
LU DO
C
T
R
O
LU MA ME GI VE SA DO
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
O
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
Fig. 39
LU MA ME GI VE SA DO
Fig. 40
8.7 - Terminata la programmazione, per
ritornare immediatamente al giorno e
all’ora in corso premere il pulsante
in ogni caso, questo avviene automati-
ne o dopo aver premuto il pulsante di
C
azzeramento
.
9 - PROGRAMMA JOLLY
L’apparecchio dispone di un programma JOLLY (da usare, per esempio,
durante feste infrasettimanali, ferie,
ecc.) che può essere avviato in qualsiasi momento del giorno in corso e rimane
attivo per la parte rimanente del giorno
stesso, oppure prenotato per uno
qualsiasi dei giorni della settimana.
Il programma registrato in memoria permanente ha il profilo di quello previsto
per la domenica, ma può essere
personalizzato .
Per attivare questo programma nel giorno corrente procedere come segue:
9.1 - Accertarsi che l’apparecchio sia
Fig. 41
camente dopo 10 secondi dall’ultima
manovra (fig.41).
Ogni operazione di programmazione
può essere effettuata in qualsiasi momento lo si desideri.
8.8 - Reinserire il corpo dell’apparecchio.
NOTA. Tutte le personalizzazioni apportate dall’utente ai programmi ed
alle temperature di regolazione vengono mantenute in memoria anche
;
in caso di mancanza di alimentazio
in funzionamento AUTOMATICO.
9.2 - Premere il pulsante
Il segmento sotto il simbolo conferma l’avviamento del programma.
Fig. 42
9.3 - Procedere all’eventuale personalizzazione seguendo i paragrafi 6, 7 e
8 (non considerare i punti 8.2, 8.5 e 8.6).
Allo scadere della mezzanotte
THERMOPROGRAM si riposiziona nel
funzionamento automatico.
31
(fig.42).
32
9.4 - Per uscire dal programma JOLLY
e riportare l’apparecchio in funzionamento AUTOMATICO premere nuovamente il pulsante
(fig.43).
LU MA ME GI VE SA DO
Fig. 44
tare l’indicatore in corrispondenza del
giorno prescelto (fig.44).
Fig. 43
Se si desidera prenotare il programma
JOLLY per un giorno diverso da quello
corrente, procedere come segue:
9.5 -Estrarre il corpo dell’apparecchio.
9.6 -Accertarsi che l’apparecchio sia in
funzionamento AUTOMATICO.
9,7 -Tramite il pulsante por-
LU ÷ DO
Fig. 45
9.8 - Premere il pulsante
(fig.45).
33
Compare il segmento sotto il simbolo
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
a conferma dell’assegnazione del
programma per quel giorno.
9.9 - Procedere all’eventuale personalizzazione.
9.10- Premere il pulsante per riportare l’apparecchio in funzionamento
AUTOMATICO (fig.46).
Fig. 46
Alle ore 0.00 del giorno scelto il programma si attiverà.
La cancellazione di una prenotazione
può essere effettuata riportando l’indi-
34
catore in corrispondenza di quel giorno
tramite il pulsante e premendo il pulsante
LU ÷ DO
.
La cancellazione può anche essere effettuata premendo due volte il pulsante
(fig.47).
Fig. 47
Per ritornare in funzionamento AUTOMATICO e al giorno corrente premere
il pulsante
(fig.48). In ogni caso
questo avviene automaticamente dopo
10 secondi dall’ultima manovra.
Il programma JOLLY si esaurisce con
Fig. 48
la fine della giornata.
9.11- Reinserire il corpo dell’apparecchio.
Fig. 49
Il segmento sotto il simbolo conferma la scelta effettuata.
Sul display scompare il grafico del pro-
10 - FUNZIONAMENTO
ANTIGELO
Nel periodo invernale, qualora fosse
necessario mantenere una temperatura di sicurezza, è possibile attivare il
funzionamento ANTIGELO
10.1- Premere una sola volta il pulsante (fig.49).
.
gramma e compare la temperatura
impostata precedentemente, che può
essere variata agendo sul pulsante
oppure (fig. 50).
Dopo circa 5 secondi compare l’indicazione della temperatura ambiente.
In funzionamento ANTIGELO è possibile selezionare una qualsiasi temperatura
35
Fig. 50 Fig. 51
tra 2°C e 35°C che verrà mantenuta
costante sino a nuove regolazioni o alla
selezione di un diverso modo di funzionamento.
FUNZIONAMENTO
Una volta impostato il tempo desiderato, il dispositivo inizia un conteggio alla
rovescia al cui termine l’apparecchio si
riporterà in funzionamento AUTOMATICO.
ANTIGELO
TEMPORIZZATO
Nel caso si desideri mantenere una
temperatura di sicurezza per alcune ore
o alcuni giorni, è possibile attivare il
funzionamento ANTIGELO TEMPORIZZATO.
36
10.2- Premere una sola volta il pulsan (fig.51) per posizionare l'apparec-
te
chio in funzionamento ANTIGELO e
impostare la temperatura desiderata tramite il pulsante oppure (fig.50).
Fig. 52
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
Programmazione in ore
10.3- Premere una sola volta il pulsan-
te (fig.52).
Sul display, al posto dell’indicazione
dell’ora corrente, compare la scritta h01.
10.4- Premere il pulsante oppure
(fig.53) sino a raggiungere il numero di
ore desiderato da 1 a 99.
Nel conteggio delle ore è compresa
anche quella in cui viene effettuata la
programmazione (quindi il residuo dell’ora in cui si effettua l’operazione viene
conteggiato come 1 ora).
Fig. 53
Fig. 54
Nota. Per ritornare in funzionamento
AUTOMATICO prima dello scadere del
tempo programmato premere il pulsan-
(fig.54).
te
37
Fig. 55
Fig. 56
Programmazione in giorni
10.5- Premere due volte il pulsante
(fig.55).
Sul display, al posto dell’indicazione
dell’ora corrente, compare la scritta d01.
10.6- Premere il pulsante oppure
(fig.56) sino a raggiungere il numero di
giorni desiderato da 1 a 99. Nel conteggio dei giorni è compreso anche quello
in cui viene effettuata la programmazione (quindi il residuo del giorno in cui si
effettua l’operazione viene conteggiato
come 1 giorno).
Fig. 57
Nota. Per ritornare in funzionamento
AUTOMATICO prima dello scadere del
tempo programmato premere il pulsante
(fig.57).
38
11 - TEMPO
DI FUNZIONAMENTO
DELL’IMPIANTO
THERMOPROGRAM è provvisto di un
contaore (fino a 9.999) che permette il
conteggio delle ore di funzionamento
dell’impianto.
Fig. 58
11.1 - Per controllare il dato portare
l’apparecchio in modo MANUALE me-
Fig. 59
diante il pulsante (fig.58) estrarre il
corpo dell’apparecchio e quindi preme-
R
re il pulsante
(fig.59).
Sul display compare, per 5 secondi, il
tempo di funzionamento.
Per effettuare l’azzeramento del
contaore ed iniziare un nuovo conteggio, premere il pulsante
mentre le
cifre sono visibili.
Reinserire il corpo dell’apparecchio.
39
12 - VISUALIZZAZIONE
023
LU DO
C
T
R
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
DEL VALORE DEI LIVELLI
DI TEMPERATURA
12.3- Premere nuovamente il pulsante
T
(fig.61) per passare al livello di temperatura successivo.
12.1- Estrarre il corpo dell’apparecchio.
T
12.2- Premere il pulsante
T3
T2
T1
(fig.60).
Fig. 60
Sul display compare la fascia di temperatura relativa a T1 ed al posto della
temperatura ambiente viene
visualizzato il valore della temperatura
assegnato a T1.
40
l’apparecchio sia in funzionamento AUTOMATICO.
Premendo il pulsante
oppure
compaiono sul display i valori di temperatura assegnati ai rispettivi livelli
(fig.62).
Ripristinare eventualmente il livello di
temperatura dell’ora corrente.
T3
T2
Fig. 61
12.4- Dopo la visualizzazione del livello
di temperatura assegnato a T3 premere
il pulsante per terminare l’operazio-
T
ne.
12.5- Reinserire il corpo dell’apparecchio.
NOTA. Lo stesso risultato può essere
ottenuto come segue: assicurarsi che
invernali, manutenzioni, assenze estive, ecc.; l’apparecchio funziona
solamente come orologio-termometro
e non emette comandi.
In programma RISCALDAMENTO:
13.1- Premere due volte il pulsante
.
Fig. 62
13 - ESCLUSIONE
DELL’IMPIANTO
Tale posizione è utile durante pulizie
Fig. 63
Il segmento attivo sotto conferma
l’esclusione di THERMOPROGRAM
dal controllo dell’impianto e scompare
il grafico del programma
(fig.63).
Per 5 secondi scompare l’indicazione
41
della temperatura ambiente e viene
visualizzato
.
13.3- Per ripristinare il funzionamento
AUTOMATICO premere il pulsante
oppure .
In programma RAFFRESCAMENTO:
13.2- Premere una volta il pulsante .
Il segmento attivo sotto conferma
l’esclusione di THERMOPROGRAM
dal controllo dell’impianto e scompare
il grafico del programma
Fig. 64
(fig.64).
Per 5 secondi scompare l’indicazione
della temperatura ambiente e viene
42
visualizzato
.
ESCLUSIONE
TEMPORIZZATA
DELL’IMPIANTO
Per escludere l’impianto per alcune ore
o alcuni giorni agire come segue:
Fig. 65
In programma RISCALDAMENTO
13.4- Premere due volte il pulsante
(fig.65).
Il segmento attivo sotto conferma
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
023
LU DO
C
T
R
l’esclusione di THERMOPROGRAM
dal controllo dell’impianto e scompare
il grafico del programma.
Per 5 secondi scompare l’indicazione
della temperatura ambiente e viene
visualizzato .
Programmazione in ore
13.5- Premere una sola volta il pulsan-
te (fig.66).
Fig. 66
Sul display, al posto dell’indicazione
dell’ora corrente, compare la scritta h01.
13.6- Premere il pulsante oppure
sino a raggiungere il numero di ore
desiderato da 1 a 99 (fig.67).
Fig. 67
Nel conteggio delle ore è compresa
anche quella in cui viene effettuata la
programmazione (quindi il residuo dell’ora in cui si effettua l’operazione viene
conteggiato come 1 ora).
Nota. Per ritornare in funzionamento
AUTOMATICO prima dello scadere del
tempo programmato premere il pulsante
oppure .
43
Fig. 68
Programmazione in giorni
13.7- Premere due volte il pulsante
(fig.68).
Sul display, al posto dell’indicazione
dell’ora corrente, compare la scritta d01.
13.8- Premere il pulsante oppure
sino a raggiungere il numero di giorni
desiderato da 1 a 99 (fig.69). Nel conteggio dei giorni è compreso anche
quello in cui viene effettuata la programmazione (quindi il residuo del giorno in
cui si effettua l’operazione viene conteggiato come 1 giorno).
Fig. 69
Nota. Per ritornare in funzionamento
AUTOMATICO prima dello scadere del
tempo programmato premere il pulsante
oppure .
In programma RAFFRESCAMENTO:
13.9- Premere una volta il pulsante
Il segmento attivo sotto conferma
l’esclusione di THERMOPROGRAM
dal controllo dell’impianto e scompare
il grafico del programma
(fig.70).
Per 5 secondi scompare l’indicazione
della temperatura ambiente e viene
visualizzato .
.
44
Fig. 70
Per la programmazione in ore oppure
in giorni procedere come descritto nel
programma RISCALDAMENTO.
14 - RIAVVIO
Anomalie di funzionamento, interventi e
altre ragioni tecniche possono richiedere il riavvio dell’apparecchio. A questo
scopo procedere come segue:
14.1- Estarre il corpo dell’apparecchio.
14.2- Premere contemporaneamente i
pulsanti
C
ed R(fig.71).
Fig. 71
14.3- Rilasciare il pulsante
dopo alcuni istanti, il pulsante
14.4- Reinserire il corpo dell’apparecchio.
Questa operazione comporta la cancellazione di eventuali programmi
personalizzati che saranno ripristinati,
assieme agli altri dati, agendo secondo
le indicazioni del paragrafo 3 e
successivi.
C
e,
R
.
45
15 - DIFFERENZIALE
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
023
LU DO
C
T
R
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
1
T3
T2
T1
ON
0
4
8
12
16
20
LU MA ME GI VE SA DO
L
2
T3
T2
T1
ON
0
4
8
12
16
20
LU MA ME GI VE SA DO
3
4
3
T3
T2
T1
0
4
8
12
16
20
LU MA ME GI VE SA DO
TERMICO
Il differenziale termico è programmabile
da ±0,1°C a ±0,9°C.
THERMOPROGRAM viene fornito predisposto per operare con un differenziale
termico di ±0,2°C.
Questo intervallo termico di intervento è
adatto per impianti con alta inerzia termica come, ad esempio, impianti con
radiatori in ghisa.
Qualora le caratteristiche dell’impianto
rendano necessario variare tale valore,
procedere come segue:
15.1 - Estrarre il corpo dell’apparecchio.
15.2- Mediante il pulsante
predisporre l’apparecchio in funzionamento
MANUALE (fig.72).
15.3- Premere il pulsante (fig.73).
Sul display, al posto del valore della
T
temperatura, compare quello del diffe-
46
Fig. 74
15.5- Per terminare la programmazione premere nuovamente il pulsante
oppure attendere 10 secondi.
15.6- Reinserire il corpo dell’apparecchio.
16 - SOSTITUZIONE DELLE
PILE DI ALIMENTAZIONE
Il lampeggio sul display delle cifre dell’ora e della temperatura indica che le
Fig. 72
Fig. 73
renziale termico.
15.4- Premere il pulsante oppure
fino a raggiungere il valore desiderato
(fig.74).
pile stanno esaurendosi e devono essere sostituite.
Per la sostituzione procedere come segue:
16.1- Sollevare la linguetta L ed estrarre il corpo dell’apparecchio dal telaio
sfilandolo fino all’arresto (fig. 75), e quindi, premendo sulle due alette laterali,
estrarlo completamente (fig. 76).
Le indicazioni sul display scompaiono.
16.2- Inserire n. 3 pile alcaline LR03
T
tipo micro stilo AAA da 1,5V nell’apposita sede rispettando le polarità indicate
sul fondo dell’alloggiamento (fig. 77).
Dopo qualche secondo le indicazioni
sul display ricompariranno.
Inserire a fondo il corpo dell’apparecchio
nel telaio ed abbassare la linguetta L.
Il tempo a disposizione per sostituire
le pile è di circa 2 minuti superato il
quale viene persa l’impostazione del
47
Fig. 75
Fig. 77
l’orologio ed azzerato il contaore di
funzionamento dell’impianto.
Attenzione. L’errato posizionamento
delle pile può danneggiare l’apparecchio.
L’utilizzo di pile esaurite può causare
anomalie di funzionamento.
48
Fig. 76
In questo caso procedere come indicato nel capitolo 14.
17 - CARATTERISTICHE
83,5
79
44
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
TECNICHE
• Apparecchio per uso civile.
• Dispositivo elettronico a montaggio
indipendente.
• Display grafico LCD.
• Alimentazione: 3 pile micro stilo
alcaline LR03 tipo AAA da 1,5V.
• Autonomia: maggiore di 1 anno.
• Indicazione di pile scariche.
• Tempo disponibile per la sostituzio-
ne delle pile: circa 2 minuti.
• Relè: tensione massima 250V, cor-
rente massima 5A con carico
resistivo (2A con carico induttivo).
Tipo d’azione: 1B-U.
Contatti disponibili: 1 contatto di
scambio NA-NC.
• Quattro modi di funzionamento: AU-
TOMATICO, MANUALE, ANTIGELO,
• Differenziale termico: regolabile da
±0,1°C a ±0,9°C.
• Risoluzione di lettura: 0,1°C.
• Campo di lettura visualizzata: da 0°C
a +40°C.
• Precisione: ≤ ±0,3°C.
• Situazione d’inquinamento: norma-
le.
• Temperatura massima della testa di
comando: 40°C.
• Grado di protezione: IP30.
• Temperatura di funzionamento: da
0°C a +40°C.
• Dimensioni: vedere la fig.78.
ESCLUSIONE IMPIANTO.
• Programmi selezionabili: RISCAL-
DAMENTO, RAFFRESCAMENTO,
JOLLY.
• Conteggio delle ore di funzionamen-
to dell’impianto: da 1 a 9.999.
• Possibilità di temporizzazione del
funzionamento manuale, antigelo e
dell’esclusione dell’impianto (in ore
o giorni fino a 99).
• Campo di regolazione: da +2°C a
+35°C.
• Livelli temperature: tre, programma-
bili fra +2°C e +35°C.
• Temperatura antigelo: regolabile da
+2°C a +35°C.
• Programmazione: un livello di tem-
peratura per ogni ora di ciascun giorno
della settimana.
• Intervallo di rilevamento della tem-
peratura ambiente: 15 secondi.
49
Fig. 78
50
NOTE
51
NOTE
52
CONDIZIONI
GENERALI
DI GARANZIA
Il presente certificato è l’unico documento che da diritto alla riparazione
dell’apparecchio in garanzia.
L’apparecchio è garantito per un periodo di 12 mesi dalla data di acquisto alle
seguenti condizioni:
• sostituzione gratuita dei componenti
riconosciuti difettosi di fabbrica;
• nel caso di apparecchiature inviate
per riparazioni ai centri di assistenza
tecnica o alla BPT, le spese di spedizione sono a carico dell’utente.
Il diritto di garanzia decade nei casi in cui:
• i guasti siano dovuti a manomissioni
da parte di personale non autorizzato,
ad incuria nell’uso o derivanti da uso e
installazioni errati o impropri;
CERTIFICATO DI GARANZIA
Da compilare e allegare all’apparecchio per la riparazione.
APPARECCHIO
MODELLO/MATRICOLA N.
• i guasti siano causati da fenomeni
estranei al normale funzionamento
dell’apparecchio;
• l’apparecchio risulti incompleto o con
parti appartenenti ad altri apparecchi;
• l’apparecchio sia sprovvisto del certi-
ficato di garanzia debitamente compilato.
La BPT non risponde di eventuali danni, diretti o indiretti, causati a persone o
cose da avarie del prodotto o conseguenti la forzata sospensione nell’uso
dello stesso.
La BPT riconosce la validità del presente certificato di garanzia unicamente
per apparecchi venduti e installati nel
territorio italiano, nella Repubblica di
S. Marino e nella Città del Vaticano.
Prestazioni fuori garanzia
Trascorsi i termini o durata della garanzia, la stessa decade e la riparazione
effettuata comporterà l’addebito all’utente delle parti sostituite, delle spese di
manodopera e di trasporto.
53
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia - Italy
UTILIZZATORE
RIVENDITORE
TIMBRO
DATA DI ACQUISTO
54
VIA
N.
CAP
CITTÀ
PROV.
TEL.
✂
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia - Italy
56
55
ELLERANI STAMPATORI - S. Vito/PN - 5093
7.99 / 2402-8122
Loading...
