TERMOSTATO
PROGRAMMABILE
THERMOPROGRAM
DIGITAL
TH100.01
ISTRUZIONI PER L’USO
Congratulazioni per l’acquisto del termostato
TH100.
Per ottenere il massimo delle prestazioni e per
sfruttare al meglio le caratteristiche e le funzioni
del vostro termostato, leggere attentamente questo manuale e tenerlo sempre a portata di mano
per ogni eventuale consultazione.
2
AVVERTENZE
PER L’INSTALLATORE
• Leggere attentamente le avvertenze contenute nel seguente documento in quanto forniscono
importanti indicazioni riguardanti la sicurezza
d’installazione, d’uso e di manutenzione.
• Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparecchio.
• L’esecuzione dell’impianto deve essere
rispondente alle norme di sicurezza vigenti.
• Il costruttore non può essere considerato
responsabile per eventuali danni derivanti da usi
impropri, erronei e irragionevoli.
• Per l’eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica autorizzato
dal costruttore.
• Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Non ostruire le aperture o fessure di ventilazione o di smaltimento calore.
THERMOPROGRAM
DIGITAL
Il termostato programmabile THERMOPROGRAM DIGITAL è stato progettato per garantire
condizioni di temperatura ideali in ogni momento
della giornata e per ogni giorno della settimana.
La sua installazione richiede pochi minuti: viene
infatti collegato al sistema di climatizzazione con
due soli fili.
Tre pile alcaline LR6 tipo AA stilo da 1,5V assicurano l’alimentazione di THERMOPROGRAM
DIGITAL per oltre 1 anno.
Una volta installato THERMOPROGRAM DIGITAL è già pronto per funzionare con il suo programma standard memorizzato.
A seconda delle necessità, il programma può
essere modificato a piacere impostando le temperature desiderate nei diversi momenti della
giornata e della settimana. THERMOPROGRAM
DIGITAL può essere programmato con estrema
facilità, anche prima di essere installato; un
ampio display agevola questa operazione permettendo in qualsiasi momento di “vedere” tutti i
dati e programmi impostati e di modificarli a piacere.
Il differenziale termico è programmabile da ± 0,1
°C a ± 0,9 °C.
THERMOPROGRAM DIGITAL può, in genere,
comandare sia impianti di riscaldamento che
impianti di raffrescamento e può essere installato in sostituzione di un termostato preesistente
del tipo acceso/spento.
3
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
P
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
C
COPIA
C
16
17 18 19
2
1
2021
22
23
24
25
26
27
12
13
14
3
4
5
6
7
8
9
10
15
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
11
Fig. 1
4
INDICAZIONI (fig. 1)
C
P
1 T1÷T5 Livelli di temperatura.
LU÷DO
2
3 Programma JOLLY.
4 Temperatura ambiente.
5 Temperatura impostata.
6 Esclusione dell’impianto.
7 Programma di raffrescamento.
8 Programma di RISCALDAMEN-
Giorni della settimana.
TO 1.
Programma di RISCALDAMENTO 2.
ON
9
Impianto in funzione.
10 Orologio digitale.
11 La comparsa di questa scritta
indica che le pile sono scariche.
12 0÷23 Scala oraria nel grafico del pro-
gramma.
Il cursore lampeggiante indica
la fascia oraria corrispondente
a quella dell’orologio.
13 Fasce orarie di attivazione del-
l’impianto (esclusi i Comuni
appartenenti alla zona F) in
conformità al D.P.R. n. 412.
Rosso = confort.
Azzurro = risparmio.
14 Copia programma (ore 23).
15 Termometro digitale.
5
COMANDI ESTERNI (fig. 1)
P
16 Selezione di modo MANUALE
17 Decremento (temperatura,
18 Incremento (temperatura, gior-
o AUTOMATICO di funzionamento dell’apparecchio.
giorno, ore, ecc.).
no, ore, ecc.).
COMANDI INTERNI (fig. 1)
I comandi interni sono accessibili aprendo lo
sportello frontale come indicato in fig. 2.
19 Impostazione dell’orologio.
20 T Programmazione dei livelli di
6
temperatura (T1÷T5), programmazione del differenziale termico e visualizzazione dei livelli
di temperatura.
21 Esclusione dell’impianto.
22 Selezione dei programmi:
riscaldamento 1 ( )
riscaldamento 2 ( )
raffrescamento ( )
23 0÷23 Decremento dell’ora nel grafi-
co del programma giornaliero.
24 0÷23 Incremento dell’ora nel grafico
del programma giornaliero.
25 LU÷DO Selezione del giorno.
26 Multifunzione.
27 Visualizzazione momentanea
(10 s) della temperatura impostata al posto di quella ambiente normalmente visibile.
A
Fig. 2
B
7
INDICE
Capitolo Pag.
1-Ubicazione 9
2-Installazione 9
3-Alimentazione 13
4-Differenziale termico 16
5-Impostazione dell’orologio 18
6-Annullamento dei
programmi personalizzati 20
7-Programmi prememorizzati 21
8-Personalizzazione del valore
dei livelli di temperatura per
il programma di riscaldamento 24
9-Personalizzazione del valore
dei livelli di temperatura per
il programma di raffrescamento 26
8
10- Personalizzazione del programma
giornaliero delle temperature 26
11 - Programma JOLLY 29
12- Funzionamento manuale 33
13- Funzionamento manuale temporizzato 34
14- Esclusione dell’impianto
in programma riscaldamento 38
15- Esclusione dell’impianto
in programma raffrescamento 39
16- Esclusione temporizzata dell’impianto 40
17- Visualizzazione del valore
dei livelli di temperatura 42
18- Sostituzione delle
pile di alimentazione 43
19- Caratteristiche tecniche 47
- Condizioni generali di garanzia 50
- Garanzia 53
1 - UBICAZIONE
P
OK
Installare l’apparecchio su una parete interna
(fig. 3), in posizione idonea a rilevare correttamente la temperatura dell’ambiente, evitando
l’installazione in nicchie, dietro porte, a tende o
vicino a sorgenti di calore.
Fig. 3
2 - INSTALLAZIONE
Aprire l’apparecchio premendo il pulsante P (fig.
4) tirando contemporaneamente nel senso delle
frecce.
Togliere il coprimorsetti (fig. 5) e fissare il fondo
alla parete o su una scatola da incasso utilizzando le viti ed i tasselli in dotazione, (fig. 6, 7 o 8).
Fig. 4
9
Fig. 5 Fig. 6
10
Fig. 7
Fig. 8
11
NC
NA
C
L
N
U1
COLLEGAMENTI ELETTRICI
I collegamenti vanno effettuati in funzione del
tipo di apparecchiatura comandata dal termostato; seguire quindi lo schema di fig. 9 oppure
10. Rimontare il coprimorsetti.
LEGENDA
Conduttori di alimentazione da rete
L = fase
N = neutro
Conduttori del relé
C = comune
NA = contatto normalmente aperto
NC = contatto normalmente chiuso
Carichi
U1 = bruciatore, pompa di circolazione, elettro-
valvola, ecc.
U2 = valvola motorizzata.
12
CARICO
Fig. 9
3 - ALIMENTAZIONE
NC
NA
C
L
N
U2
M
Togliere il coperchio di protezione delle pile (fig.
11) ed inserire tre pile a stilo alcaline LR6 tipo
CARICO
APRE
CHIUDE
Fig. 10
AA da 1,5V rispettando le polarità indicate sul
fondo dell’alloggiamento (fig. 12).
Rimontare il coperchio.
ATTENZIONE. L’errato posizionamento delle
pile può danneggiare l’apparecchio.
Qualora le indicazioni sul display non dovessero comparire entro 30 s, premere il pulsante di reset A (fig. 25).
Una volta inserite le pile il display si attiva dando
le indicazioni rappresentate in fig. 13.
Richiudere l’apparecchio facendo attenzione ad
inserire i ganci indicati (fig. 14) nelle sedi.
13
14
Fig. 12Fig. 11
12
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 14Fig. 13
15
T1
T2
T3
T4
T5
LU÷D
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
C
C
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 15
4 - DIFFERENZIALE TERMICO
Il differenziale termico è impostabile da ± 0,1 °C
a ± 0,9 °C.
THERMOPROGRAM DIGITAL viene fornito predisposto per operare con un differenziale termico
di ± 0,2 °C.
Questo intervallo termico di intervento è adatto per
16
Fig. 16
impianti con alta inerzia termica come, ad esem-
pio, impianti con radiatori in ghisa.
Qualora le caratteristiche dell’impianto rendano
necessario variare tale valore, procedere come
segue:
4.1 - Premere il pulsante (fig. 15).
L’apparecchio viene predisposto per il funziona-
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 17
mento in MANUALE.
4.2 - Premere il pulsante T (fig. 16).
Sul display, al posto del valore della temperatura, compare quello del differenziale termico.
4.3 - Premere il pulsante (indietro) o
(avanti) sino a che non si raggiunge il valore
desiderato (fig. 17).
Fig. 18
4.4 - Premere il pulsante T per terminare la pro-
cedura e riportare l’apparecchio in funzionamento AUTOMATICO.
In ogni caso dopo 10 s dall’ultima operazione,
l’apparecchio automaticamente esce da questa
procedura memorizzando gli ultimi dati impostati.
17
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 19
5 - IMPOSTAZIONE
DELL’OROLOGIO
5.1 - Premere il pulsante (fig. 18).
Le cifre dei minuti lampeggiano.
5.2 - Premere il pulsante (indietro) o
(avanti) sino a che non si raggiunge il valore
esatto dei minuti (fig. 19).
18
Fig. 20
5.3 - Premere il pulsante (fig. 20).
Le cifre delle ore lampeggiano.
5.4 - Premere il pulsante (indietro) o
(avanti) sino a che non si raggiunge l’ora esatta
(fig. 21).
5.5 - Premere il pulsante (fig. 22).
L’indicatore dei giorni della settimana lampeggia.
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 21
5.6 - Premere il pulsante (indietro) o
(avanti) sino a che non si raggiunge il giorno in
corso (fig. 23).
5.7 - Premere il pulsante per terminare la pro-
cedura di impostazione ora e giorno (fig. 24).
I due punti fra ore e minuti lampeggeranno confermando la conclusione dell’operazione
Fig. 22
In ogni caso dopo 10 s dall’ultima operazione,
l’apparecchio automaticamente esce da questa
procedura memorizzando gli ultimi dati impostati.
Nota. Ad ogni pressione sui pulsanti oppure
le cifre sul display diminuiscono o aumentano
.
di una unità; mantenendoli premuti, le cifre sul
19
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 23
display si susseguono lentamente per i primi 10
s, poi più velocemente.
20
Fig. 24
6 - ANNULLAMENTO DEI
PROGRAMMI PERSONALIZZATI
Qualora, per qualsiasi motivo, fosse necessario
annullare i programmi personalizzati, aprire l’apparecchio e premere il pulsante di reset A (fig.
25).
A
I programmi in memoria permanente rimangono
inalterati e disponibili.
Per riavviare l’apparecchio procedere come
descritto a partire dal paragrafo 5.
Fig. 25
7 - PROGRAMMI PREMEMORIZZATI
7.1 - PROGRAMMA DI RISCALDAMENTO 1
Per un utilizzo più agevole THERMOPROGRAM
DIGITAL è stato dotato di un programma di
riscaldamento permanente memorizzato che
prevede l’andamento termico per i giorni dal
lunedì al venerdì (fig. 26) e per il sabato e la
domenica (fig. 27).
I livelli di temperatura fissati sono:
T1 6 °C
T2 16 °C
T3 18 °C
T4 20 °C
T5 22 °C
21
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 26
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 27
7.2 - PROGRAMMA DI RAFFRESCAMENTO
Premendo il pulsante è possibile selezionare il programma di raffrescamento memorizzato, che prevede l’andamento termico di fig. 28
dove i livelli di temperatura fissati sono:
22
Fig. 28
T1 20 °C
T2 22 °C
T3 24 °C
T4 26 °C
T5 30 °C
7.3 - PROGRAMMA DI RISCALDAMENTO 2
Al posto del programma di raffrescamento, premendo il pulsante , è possibile selezionare
un secondo programma di riscaldamento.
La scelta di questo programma al posto di quello di raffrescamento si effettua mantenendo premuto il pulsante e premendo .
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 29
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Ad ogni pressione del pulsante si passa
dal programma di riscaldamento 2 al programma di riscaldamento 1 e viceversa.
Sul display, il programma di riscaldamento 2,
viene indicato dall’accensione contemporanea
degli indicatori (fig. 29).
ATTENZIONE. L’impostazione di questo programma può essere effettuata in qualsiasi momento e
deve essere ripetuta qualora l’apparecchio venga
resettato o venga meno l’alimentazione.
I livelli di temperatura da T1 a T5 sono i medesimi già impostati per il programma di riscaldamento 1.
Fig. 30
Se i programmi in memoria permanente corrispondono alle Vostre esigenze, THERMOPROGRAM DIGITAL non necessita di ulteriori istruzioni ed è pronto per funzionare immediatamente e puntualmente.
Per la creazione di programmi personalizzati
procedere come indicato nei paragrafi 8, 9, e 10.
23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 31
8 - PERSONALIZZAZIONE
DEL VALORE DEI LIVELLI
DI TEMPERATURA PER IL
PROGRAMMA DI RISCALDAMENTO
8.1 - Accertarsi che sia attivo il segmento relati-
vo al programma di riscaldamento o
24
Fig. 32
(inverno), agendo eventualmente sul pulsante
(fig. 30).
8.2 - Premere il pulsante T (fig. 31).
Compare la fascia di temperatura relativa a T1
ed al posto della temperatura ambiente viene
visualizzato il valore della temperatura assegnato a T1 (dato impostato in memoria 6 °C).
P
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 33
Il segmento attivo sotto il simbolo conferma
questo cambiamento.
8.3 - Impostare il livello di temperatura desiderato per T1 agendo sul pulsante o (fig. 32).
8.4 - Premere il pulsante T per confermare il valore
della temperatura visualizzata sul display e per passare al livello di temperatura successivo (fig. 33).
Nota. Il valore assegnabile ad ogni livello di T è
limitato dai valori del livello immediatamente
superiore e inferiore ossia, se il livello T3 corrisponde a 18 °C ed il livello T1 corrisponde a 6
°C, il valore T2 potrà variare fra 17,9 °C e 6,1 °C.
Nel caso si volesse un livello diverso, per esempio superiore a 17,9 °C, bisognerà aumentare
prima il livello di T3.
8.5 - Ripetere le operazioni descritte ai punti 8.3
e 8.4 per variare i valori degli altri livelli di temperatura.
La ricomparsa dell’intero grafico del programma
giornaliero sul display conferma la conclusione
della programmazione dei livelli di temperatura.
25
9 - PERSONALIZZAZIONE
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
DEL VALORE DEI LIVELLI
DI TEMPERATURA PER
IL PROGRAMMA DI
RAFFRESCAMENTO
9.1 - Dopo aver selezionato il modo di funziona-
mento (estate) impostare i livelli di temperatura desiderati agendo come indicato al punto
8.2 in poi.
10 - PERSONALIZZAZIONE
DEL PROGRAMMA GIORNALIERO
DELLE TEMPERATURE
10.1 - Tramite il pulsante LU ÷ DO portare l’indica-
tore del giorno in posizione LU (Lunedì) (fig. 34).
10.2 - Tramite il pulsante 0 ÷ 23 spostare il
segmento lampeggiante alle ore 0 sul grafico
del programma giornaliero (fig. 35).
26
Fig. 34
Nota. Quando ci si sposta dall’ora corrente, le
informazioni sul display cambiano nel modo
seguente:
a) L’orologio segna l’ora indicata dal segmento
lampeggiante .
I punti fra ore e minuti non lampeggiano.
b) L’indicazione della temperatura assume il
P
C
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 35
valore del livello selezionato nell’ora indicata dal
segmento lampeggiante.
Questa variazione è evidenziata dal segmento
attivo sotto il simbolo .
10.3 - Mediante il pulsante o (fig. 36) sele-
zionare il livello di temperatura desiderato; premere quindi il pulsante 0 ÷ 23 per passare
Fig. 36
all’ora successiva e selezionare ugualmente la
temperatura desiderata (fig. 37). Continuare allo
stesso modo sino ad arrivare alle ore 23 ( ).
A questo punto, per la giornata di lunedì, la programmazione è terminata.
10.4 - Se per il giorno dopo o sucessivi si desidera avere lo stesso programma, premendo il
27
C
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 37
pulsante (fig. 38) il programma viene automa-
ticamente copiato per i giorni via via indicati dal
segmento relativo.
Questa funzione è possibile solamente se il
segnalatore orario (segmento lampeggiante )
è posizionato sulle ore 23 ( ).
10.5 - Per programmare diversamente i giorni
28
Fig. 38
successivi, far avanzare il giorno tramite il pul-
sante LU ÷ DO e ripetere la medesima procedura indicata al punto 10.3 (fig. 39).
10.6 - Terminata la programmazione, per ritornare immediatamente al giorno e all’ora in corso,
premere due volte il pulsante (fig. 40); in ogni
caso, questo avviene automaticamente dopo 10
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷
T
0÷23
Fig. 39
s dall’ultima operazione. Ogni operazione di pro-
grammazione può essere effettuata in qualsiasi
momento lo si desideri.
Fig. 40
11 - PROGRAMMA JOLLY
L’apparecchio dispone di un programma JOLLY
(da usare, per esempio, durante feste infrasettimanali, ferie, riparazione impianto, ecc.), che
può essere avviato in qualsiasi momento del
giorno in corso e rimane attivo per la parte rimanente del giorno stesso, oppure prenotato per
29
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
ON
P
LU÷DO
T
0÷23
Fig. 41
uno qualsiasi dei giorni della settimana. Il pro-
gramma registrato in memoria permanente ha il
profilo di quello previsto per la domenica, ma
può essere personalizzato.
Per attivare questo programma nel giorno corrente procedere come segue:
11.1 - Accertarsi che l’apparecchio sia in funzio-
30
Fig. 42
namento AUTOMATICO.
11.2 - Premere il pulsante (fig. 41).
Il segmento sotto il simbolo conferma l’avviamento del programma.
11.3 - Procedere all’eventuale personalizzazione
seguendo il paragrafo 10 (non considerare i
punti 10.1, 10.4 e 10.5).
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 43
Allo scadere della mezzanotte THERMOPROGRAM si riposiziona nel funzionamento automatico.
11.4 - Per uscire dal programma JOLLY e riportare l’apparecchio in funzionamento AUTOMATICO premere nuovamente il pulsante (fig. 42).
Se si desidera prenotare il programma JOLLY
Fig. 44
per un giorno diverso da quello corrente, proce-
dere come segue:
11.5 - Accertarsi che l’apparecchio sia in funzionamento AUTOMATICO.
11.6 - Tramite il pulsante LU ÷ DO portare l’indicato-
re in corrispondenza del giorno prescelto (fig. 43).
11.7 - Premere il pulsante (fig. 44).
31
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷
T
0÷23
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 45
Compare il segmento sotto il simbolo a conferma dell’assegnazione del programma per
quel giorno.
11.8 - Procedere all’eventuale personalizzazione.
11.9 - Premere due volte il pulsante per ripor-
tare l’apparecchio in funzionamento AUTOMATICO (fig. 45).
32
Fig. 46
Alle ore 00 del giorno scelto il programma si attiverà.
La cancellazione di una prenotazione può essere effettuata o riportando l’indicatore in corrispondenza di quel giorno tramite il pulsante
LU÷DO e premendo il pulsante , oppure premendo 2 volte il pulsante (fig. 46).
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷
T
0÷23
T1
T2
T3
T4
T5
LU÷
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 47
Per ritornare in funzionamento AUTOMATICO e
al giorno corrente premere due volte il pulsante
(fig. 47).
In ogni caso questo avviene automaticamente
dopo 10 s dall’ultima operazione.
Il programma JOLLY si esaurisce con la fine
della giornata.
Fig. 48
12 - FUNZIONAMENTO MANUALE
Nel caso si desideri una temperatura diversa da
quella programmata, senza modificare il programma impostato, è possibile passare in funzionamento MANUALE premendo il pulsante
(fig. 48).
Sul display viene cancellato il grafico del pro-
33
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 49
gramma e l’indicazione della temperatura si rife-
risce a quella impostata manualmente tramite il
pulsante o (fig. 49), che viene visualizzata per 10 s dopodichè viene nuovamente visualizzata la temperatura ambiente.
In funzionamento MANUALE è possibile selezionare una qualsiasi temperatura tra 2 °C e 35 °C
34
che verrà mantenuta costante sino a nuove regolazioni o fino al ripristino del funzionamento
AUTOMATICO premendo il pulsante .
13 - FUNZIONAMENTO
MANUALE
TEMPORIZZATO
Nel caso si desideri mantenere una temperatura
fissa per alcune ore o alcuni giorni (ad esempio
per mantenere più a lungo una temperatura confortevole durante visite non previste o una temperatura d’economia durante assenze prolungate) è possibile attivare il funzionamento MANUALE TEMPORIZZATO .
Una volta impostato il tempo desiderato, il dispositivo inizia un conteggio alla rovescia al cui
termine l’apparecchio passa dal funzionamento
MANUALE a quello AUTOMATICO seguendo il
programma impostato.
LU÷DO
T
0÷23
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 50
Programmazione in ore
13.1 - Accertarsi di essere in funzionamento
MANUALE.
13.2 - Impostare il valore della temperatura desiderata premendo il pulsante o .
13.3 - Premere una sola volta il pulsante (fig. 50).
Sul display, al posto dell’indicazione dell’ora cor-
Fig. 51
rente, compare la scritta h01.
13.4 - Premere il pulsante o sino a che
non si raggiunge il numero di ore desiderato da
1 a 99 (fig. 51).
Nel conteggio delle ore è compresa anche quella in cui viene effettuata la programmazione
(quindi il residuo dell’ora in cui si effettua l’ope-
35
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷
T
0÷23
LU÷DO
T
0÷23
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
Fig. 52
razione viene conteggiata come 1 ora).
Al termine del conteggio l’apparecchio si riporterà in funzionamento AUTOMATICO.
Nota. Per ritornare in funzionamento AUTOMATICO prima dello scadere del tempo programmato azzerare il contaore premendo il pulsante
(fig. 52).
36
Fig. 53
Programmazione in giorni
13.5 - Accertarsi di essere in funzionamento
MANUALE.
13.6 - Impostare il valore della temperatura desiderata premendo il pulsante o .
13.7 - Premere due volte il pulsante (fig. 53).
Sul display, al posto dell’indicazione dell’ora cor-
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷D
T
0÷23
Fig. 54
rente, compare la scritta d01.
13.8 - Premere il pulsante o sino a che
non si raggiunge il numero di giorni desiderato
da 1 a 99.
Nel conteggio dei giorni è compreso anche quello in cui viene effettuata la programmazione (quindi il residuo del giorno in cui si effettua l’operazio-
Fig. 55
ne viene conteggiato come 1 giorno) (fig. 54).
Al termine del conteggio l’apparecchio si riporterà in funzionamento AUTOMATICO.
Nota. Per ritornare in funzionamento AUTOMATICO prima dello scadere del tempo programmato azzerare il contaore premendo il pulsante
(fig. 55)
.
37
14 - ESCLUSIONE DELL’IMPIANTO
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
IN PROGRAMMA RISCALDAMENTO
L’esclusione dell’impianto può essere impostata
con o senza protezione antigelo.
Tale posizione è utile durante pulizie invernali,
manutenzioni, assenze estive, ecc.; l’apparecchio funziona solamente come orologio-termometro.
Con protezione antigelo

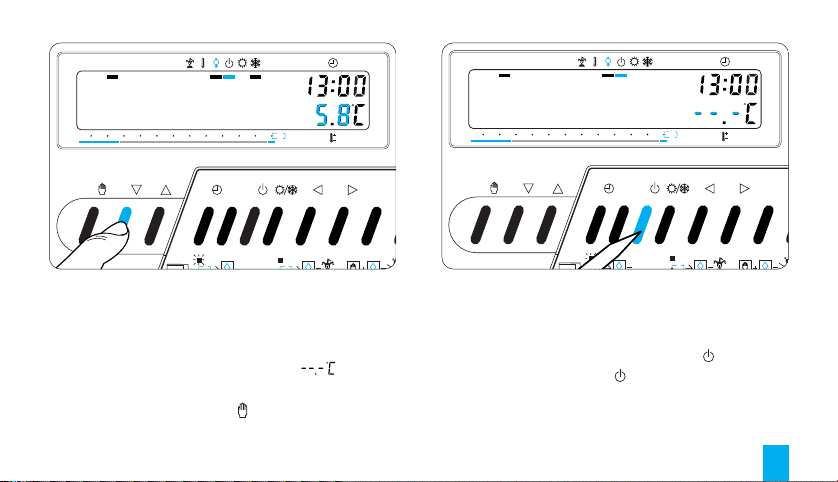

14.1 - Premere una sola volta il pulsante (fig. 56).
Il segmento sotto il simbolo conferma la scelta effettuata.
Sul display scompare il grafico del programma e
compare la temperatura impostata precedentemente, che può essere variata agendo sul pulsante oppure (fig. 57).
È possibile selezionare una qualsiasi temperatura tra 2 °C e 35 °C che verrà mantenuta costante sino a nuove regolazioni o alla selezione di un
38
Fig. 56
diverso modo di funzionamento.
Dopo circa 10 s compare l’indicazione della temperatura ambiente.
Senza protezione antigelo
14.2 - Premere due volte il pulsante .
Il segmento attivo sotto conferma l’esclusione
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 57
di THERMOPROGRAM dal controllo dell’impianto e scompare il grafico del programma (fig. 58).
Per 10 s scompare l’indicazione della temperatura ambiente e viene visualizzato .
14.3 - Per ripristinare il funzionamento AUTOMATICO premere il pulsante .
Fig. 58
15 - ESCLUSIONE DELL’IMPIANTO IN
PROGRAMMA RAFFRESCAMENTO
15.1 - Premere una volta il pulsante .
Il segmento attivo sotto conferma l’esclusione
di THERMOPROGRAM dal controllo dell’impianto e scompare il grafico del programma (fig. 59).
Per 10 s scompare l’indicazione della tempera-
39
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 59
tura ambiente e viene visualizzato .
15.2 - Per ripristinare il funzionamento AUTOMATICO premere il pulsante .
40
16 - ESCLUSIONE TEMPORIZZATA
DELL’IMPIANTO
Per escludere l’impianto (con o senza protezione
antigelo) per alcune ore o alcuni giorni agire
come segue:
Programmazione in ore
16.1 - Assicurarsi che il termostato sia impostato
in esclusione dell’impianto (con o senza antigelo).
16.2 - Premere una sola volta il pulsante (fig. 60).
Sul display, al posto dell’indicazione dell’ora corrente, compare la scritta h01.
16.3 - Premere il pulsante o sino a raggiun-
gere il numero di ore desiderato da 1 a 99 (fig. 61).
Nel conteggio delle ore è compresa anche quella in cui viene effettuata la programmazione
(quindi il residuo dell’ora in cui si effettua l’operazione viene conteggiato come 1 ora).
Al termine del conteggio l’apparecchio si riporterà in funzionamento AUTOMATICO.
LU÷DO
T
0÷23
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 60
Nota. Per ritornare in funzionamento AUTOMATICO prima dello scadere del tempo programmato premere il pulsante .
Programmazione in giorni
16.4 - Assicurarsi che il termostato sia impostato
in esclusione dell’impianto (con o senza antigelo).
Fig. 61
16.5 - Premere due volte il pulsante (fig. 62).
Sul display, al posto dell’indicazione dell’ora corrente, compare la scritta d01.
16.6 - Premere il pulsante o sino a raggiun-
gere il numero di giorni desiderato da 1 a 99 (fig. 63).
Nel conteggio dei giorni è compreso anche quello in cui viene effettuata la programmazione
41
LU÷DO
T
0÷23
ON
P
2 4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
LU÷DO
T
0÷23
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
Fig. 62
(quindi il residuo del giorno in cui si effettua l’o-
perazione viene conteggiato come 1 giorno).
Al termine del conteggio l’apparecchio si riporterà in funzionamento AUTOMATICO.
Nota. Per ritornare in funzionamento AUTOMATICO prima dello scadere del tempo programmato premere il pulsante .
42
Fig. 63
17 - VISUALIZZAZIONE
DEL VALORE DEI LIVELLI
DI TEMPERATURA
17.1 - Premere il pulsante T (fig. 64).
Compare la fascia di temperatura relativa a T1 ed
al posto della temperatura ambiente viene visualizzato il valore della temperatura assegnato a T1.
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
T1
T2
T3
T4
T5
ONLU
MA ME GI VE SA DO
P
0
2
4 6 8 10 12 14 16 18 20 22 C
LU÷DO
T
0÷23
Fig. 64
17.2 - Premere nuovamente il pulsante T per
passare al livello di temperatura successivo.
17.3 - Dopo la visualizzazione del livello di temperatura assegnato a T5 premere il pulsante T
per terminare l’operazione.
Fig. 65
18 - SOSTITUZIONE
DELLE PILE DI ALIMENTAZIONE
L’indicazione sul display indica che le
pile devono essere sostituite (fig. 65).
Se la scritta si alterna al diagramma della
temperatura, si ha circa 1 mese per sostituire le
batterie prima che l’apparecchio smetta di funzionare.
Quando la scritta rimane accesa in modo
permanente sul display, l’apparecchio non è più
operativo ed ha posto in OFF il sistema di climatizzazione.
ATTENZIONE. La mancata sostituzione in
43
P
Fig. 66
44
tempo utile delle batterie può causare danni
al sistema di riscaldamento (non è più garantita la protezione antigelo).
Per la sostituzione procedere come segue:
18.1 - Aprire l’apparecchio premendo il pulsante
P come indicato in fig. 66.
Questa operazione, effettuata con l’indicatore di
pile scariche, fa si che tutte le indicazioni sul display scompaiano.
18.2 - Togliere il coperchio di protezione (fig. 67-
68) ed inserire n.3 pile alcaline LR6, tipo AA da
1,5 V rispettando le polarità indicate sul fondo
dell’alloggiamento (fig. 68).
Il tempo a disposizione per sostituire le pile è
di circa 2 min.
Attenzione. L’errato posizionamento delle pile
può danneggiare l’apparecchio.
Rimettere il coperchio. Chiudere l’apparecchio
(fig. 69) e le indicazioni ricompariranno sul dis-
Fig. 68Fig. 67
45
A
Fig. 69
46
Fig. 70
play. Se le indicazioni sul display non dovessero
comparire, premere il pulsante di reset A (fig.
70).
Superato il periodo per la sostituzione delle
pile o dopo aver premuto il pulsante di azzeramento A, i programmi personalizzati vengono cancellati, mentre i programmi in memoria
permanente rimangono inalterati e disponibili.
Per riavviare l’apparecchio procedere come
descritto a partire dal paragrafo 4.
19 - CARATTERISTICHE TECNICHE
Apparecchio per uso civile.
• Dispositivo elettronico a montaggio indipen-
dente.
• Display grafico a LCD.
• Alimentazione: 3 pile stilo alcaline LR6, tipo
AA da 1.5V.
Autonomia: oltre 1 anno.
• Indicazione di pile scariche.
• Tempo disponibile per la sostituzione delle
pile: circa 2 min.
• Relè: tensione massima 250V, corrente massima 5A con carico resistivo (2A con carico
induttivo).
Tipo di azione: 1 B-U.
• Tre modi di funzionamento: MANUALE, AUTOMATICO, ESCLUSIONE IMPIANTO.
• Programmi selezionabili: RISCALDAMENTO 1,
RISCALDAMENTO 2, RAFFRESCAMENTO,
JOLLY, VACANZE.
• Campo di regolazione: da +2 °C a +35 °C.
• Livelli temperature: cinque, programmabili fra
+2 °C e +35 °C.
• Programmazione: un livello di temperatura per
ogni ora di ciascun giorno della settimana.
• Intervallo di rilevamento della temperatura
ambiente: 15 s.
• Differenziale termico: ±0,1 °C a ± 0,9 °C.
47
• Risoluzione di lettura: 0,1 °C.
• Campo di lettura visualizzata: da 0 °C a +40
°C.
• Precisione: ≤ ± 0,3 °C.
• Software di classe A.
• Grado d’inquinamento: 2.
• Tensione impulsiva: 4 kV.
• Temperatura massima della testa di comando:
40 °C.
• Grado di protezione: IP30.
• Temperatura di funzionamento: da 0 °C a +40 °C.
• Dimensioni: 132x82x37 mm.
48
49
CONDIZIONI GENERALI
DI GARANZIA
1. Oggetto della garanzia. Senza alcun pregiu-
dizio per i diritti riconosciuti al Consumatore dalle
disposizioni di cui agli articoli 1519bis e seguenti del Codice Civile nei confronti di Venditori ed
Installatori, la BPT garantisce la conformità delle
proprie apparecchiature di termoregolazione e
alla descrizione che di esse è compiuta nella
documentazione tecnica di accompagnamento.
La garanzia copre tutte le apparecchiature, ad
esclusione delle parti soggette a normale usura
derivante dall’impiego, quali, ad esempio, manopole, parti e componenti in plastica.
La garanzia opera esclusivamente in favore del
Cliente finale che sia residente in Italia, ed abbia
fatto installare l’apparecchiatura da un
Installatore qualificato o l’abbia acquistata da un
Venditore autorizzato.
50
2. Soggetti della garanzia. Le prestazioni rese
in regime di garanzia convenzionale potranno
essere effettuate solamente dal competente personale dei Centri di Assistenza Tecnica (CAT)
autorizzati dalla BPT.
3. Durata della garanzia. La garanzia convenzionale ha la durata di trentasei mesi, che decorrono dalla data di installazione dell’apparecchiatura.
La riparazione eseguita nel periodo di garanzia
non interrompe né sospende il decorso della sua
durata originaria, che cessa dunque, in ogni
caso, dopo trascorsi trentasei mesi dalla data di
installazione.
4. Prestazioni rese in garanzia. L’intervento
reso in regime di garanzia convenzionale comporta la riparazione o la sostituzione delle parti
difettose e la messa dell’apparecchiatura in stato
di conformità.
Il costo dei componenti sostituiti è a carico della
BPT. I componenti sostituiti restano di proprietà
della BPT.
Nel caso di prestazioni richieste dal Cliente a
titolo di controllo o modifica dell’apparecchiatura
rispetto al progetto originario che non siano
necessarie per la riparazione o la sostituzione
delle parti difettose e per la messa dell’apparecchiatura in stato di conformità, queste verranno
addebitate in base alle tariffe in vigore.
5. Esclusione della garanzia. La presente
garanzia convenzionale non è operante quando
la non conformità è dovuta alle seguenti cause:
(a) calamità naturali (fulmini, inondazioni, incendio, terremoto, etc.);
(b) manomissioni o uso negligente, improprio o
comunque contrario al contenuto della documentazione tecnica di accompagnamento;
(c) sbalzi nella tensione di alimentazione di entità superiore a +6 e -10%, o altro difetto di alimentazione;
(d) prolungata sospensione nell’impiego dell’apparecchiatura dopo l’installazione;
(e) installazione errata, negligente o comunque
contraria al contenuto della documentazione tecnica che accompagna l’apparecchiatura.
6. Condizioni di operatività della garanzia. Il
Cliente che intenda acquistare il diritto alla
garanzia di conformità deve compilare debitamente il presente certificato e farvi apporre un
timbro di convalida dall’Installatore, dal
Venditore autorizzato o, nell’eventuale ipotesi in
cui il collaudo sia stato effettuato a cura del
Centro di Assistenza Tecnica (CAT) autorizzato,
dal personale del Centro medesimo.
Il Cliente che intenda esercitare il diritto alla
garanzia, è tenuto ad esibire il certificato debitamente compilato e timbrato per convalida, unitamente alla fattura di installazione o alla
fattura/scontrino di acquisto.
51
52
CERTIFICATO DI GARANZIA
Da compilare ed allegare all’apparecchio per la
riparazione.
BPT S.p.A.
30020 Cinto Caomaggiore/VE/Italy
APPARECCHIO
MODELLO/MATRICOLA N.
RIVENDITORE
TIMBRO
DATA DI ACQUISTO
UTILIZZATORE
VIA
N.
CAP
CITTA’
PROV.
TEL.
SMALTIMENTO
Assicurarsi che il materiale d’imballaggio non
venga disperso nell’ambiente, ma smaltito
seguendo le norme vigenti nel paese di utilizzo
del prodotto.
Alla fine del ciclo di vita dell’apparecchio evitare
che lo stesso venga disperso nell’ambiente.
Lo smaltimento dell’apparecchiatura deve essere effettuato rispettando le norme vigenti e privilegiando il riciclaggio delle sue parti costituenti.
Sui componenti, per cui è previsto lo smaltimento con riciclaggio, sono riportati il simbolo e la
sigla del materiale.
55
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia - Italy
07.2007/2407-0911
Loading...
