Bpt ICP/LR R3 Installation Instructions Manual

Page 1

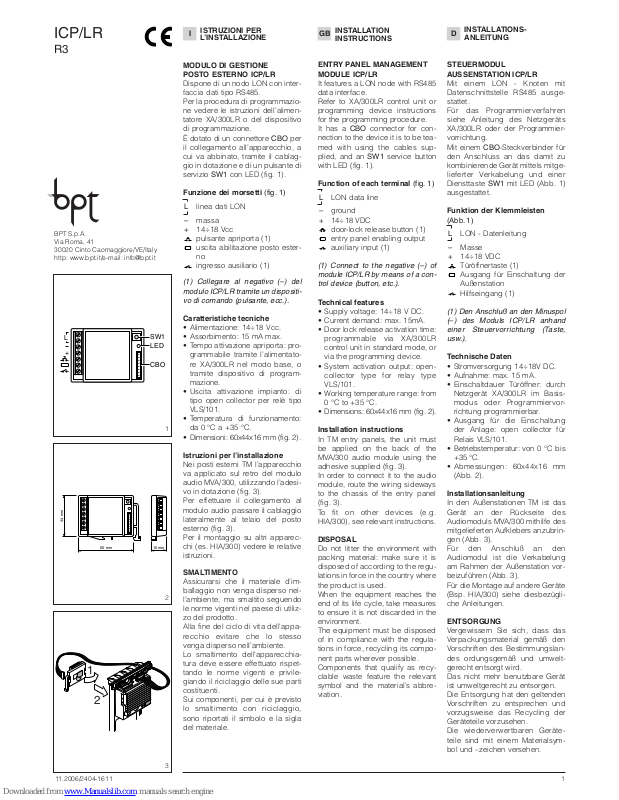

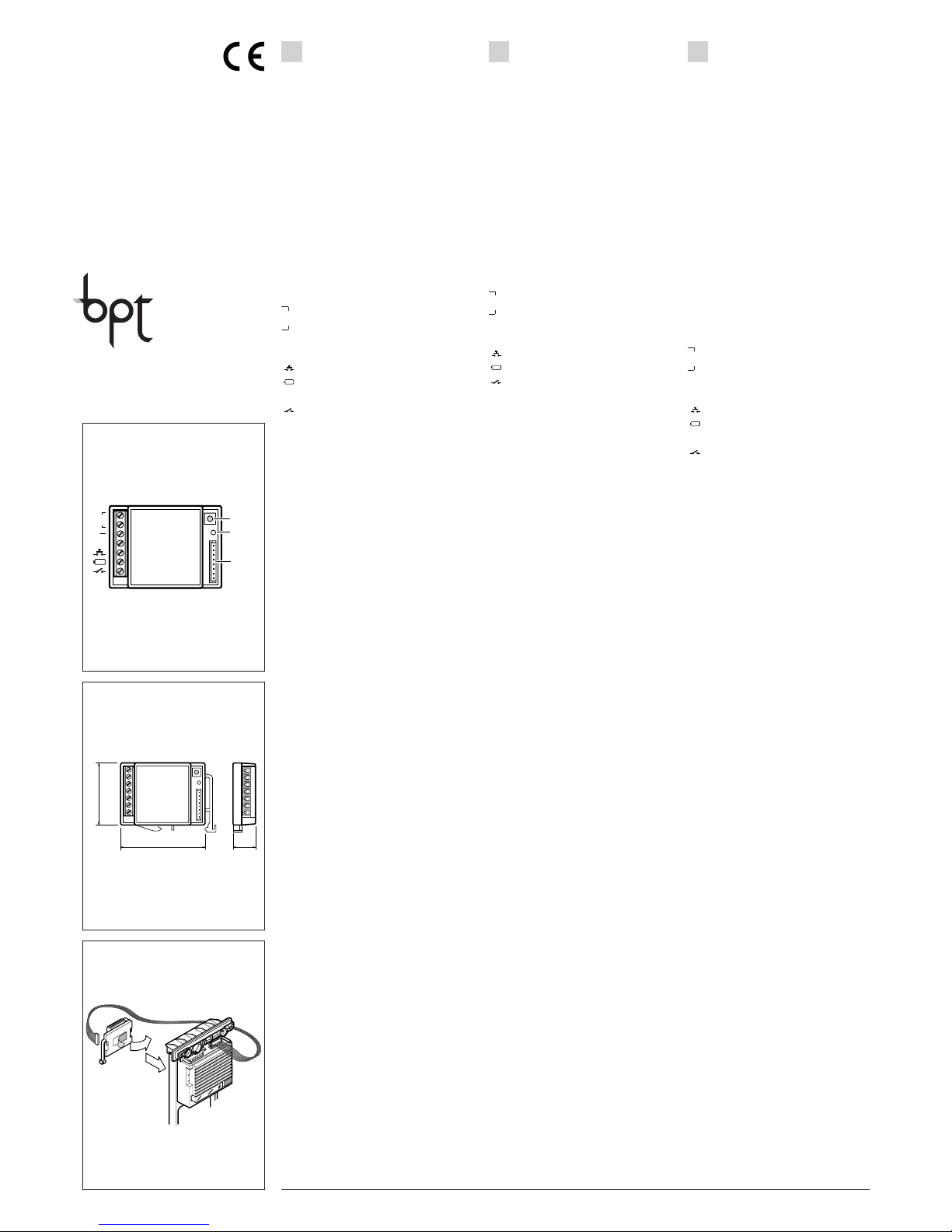

1
L
+
LED
SW1
CBO
1
ICP/LR
I
ISTRUZIONI PER L’INSTALLAZIONE
GB
INSTALLATION INSTRUCTIONS
MODULO DI GESTIONE POSTO ESTERNO ICP/LR
Dispone di un nodo LON con inter­faccia dati tipo RS485. Per la procedura di programmazio­ne vedere le istruzioni dell’alimen­tatore XA/300LR o del dispositivo di programmazione. È dotato di un connettore CBO per il collegamento all’apparecchio, a cui va abbinato, tramite il cablag­gio in dotazione e di un pulsante di servizio SW1 con LED (fig. 1).
Funzione dei morsetti (fig. 1)
L linea dati LON – massa
+ 14÷18 Vcc
pulsante apriporta (1) uscita abilitazione posto ester­no ingresso ausiliario (1)
(1) Collegare al negativo (–) del modulo ICP/LR tramite un dispositi­vo di comando (pulsante, ecc.).
Caratteristiche tecniche
• Alimentazione: 14÷18 Vcc.
• Assorbimento: 15 mA max.
• Tempo attivazione apriporta: pro­grammabile tramite l’alimentato­re XA/300LR nel modo base, o tramite dispositivo di program­mazione.
• Uscita attivazione impianto: di tipo open collector per relè tipo VLS/101.
• Temperatura di funzionamento: da 0 °C a +35 °C.
• Dimensioni: 60x44x16 mm (fig. 2).
Istruzioni per l’installazione
Nei posti esterni TM l’apparecchio va applicato sul retro del modulo audio MVA/300, utilizzando l’adesi­vo in dotazione (fig. 3). Per effettuare il collegamento al modulo audio passare il cablaggio lateralmente al telaio del posto esterno (fig. 3). Per il montaggio su altri apparec­chi (es. HIA/300) vedere le relative istruzioni.
SMALTIMENTO
Assicurarsi che il materiale d’im­ballaggio non venga disperso nel­l’ambiente, ma smaltito seguendo le norme vigenti nel paese di utiliz­zo del prodotto. Alla fine del ciclo di vita dell’appa­recchio evitare che lo stesso venga disperso nell’ambiente. Lo smaltimento dell’apparecchia­tura deve essere effettuato rispet­tando le norme vigenti e privile­giando il riciclaggio delle sue parti costituenti. Sui componenti, per cui è previsto lo smaltimento con riciclaggio, sono riportati il simbolo e la sigla del materiale.
60 mm
44 mm
16 mm
2
11.2006/2404-1611
ENTRY PANEL MANAGEMENT MODULE ICP/LR
It features a LON node with RS485 data interface. Refer to XA/300LR control unit or programming device instructions for the programming procedure. It has a CBO connector for con­nection to the device it is to be tea­med with using the cables sup­plied, and an SW1 service button with LED (fig. 1).
Function of each terminal (fig. 1)
L LON data line – ground
+ 14÷18 VDC
door-lock release button (1) entry panel enabling output auxiliary input (1)
(1) Connect to the negative (–) of module ICP/LR by means of a con­trol device (button, etc.).
Technical features
• Supply voltage: 14÷18 V DC.
• Current demand: max. 15mA.
• Door lock release activation time: programmable via XA/300LR control unit in standard mode, or via the programming device.
• System activation output: open­collector type for relay type VLS/101.
• Working temperature range: from 0 °C to +35 °C.
• Dimensions: 60x44x16 mm (fig. 2).
Installation instructions
In TM entry panels, the unit must be applied on the back of the MVA/300 audio module using the adhesive supplied (fig. 3). In order to connect it to the audio module, route the wiring sideways to the chassis of the entry panel (fig. 3). To fit on other devices (e.g. HIA/300), see relevant instructions.
DISPOSAL
Do not litter the environment with packing material: make sure it is disposed of according to the regu­lations in force in the country where the product is used. When the equipment reaches the end of its life cycle, take measures to ensure it is not discarded in the environment. The equipment must be disposed of in compliance with the regula­tions in force, recycling its compo­nent parts wherever possible. Components that qualify as recy­clable waste feature the relevant symbol and the material’s abbre­viation.
1
2
3
D
INSTALLATIONS­ANLEITUNG
STEUERMODUL AUSSENSTATION ICP/LR
Mit einem LON - Knoten mit Datenschnittstelle RS485 ausge­stattet. Für das Programmierverfahren siehe Anleitung des Netzgeräts XA/300LR oder der Programmier­vorrichtung. Mit einem CBO-Steckverbinder für den Anschluss an das damit zu kombinierende Gerät mittels mitge­lieferter Verkabelung und einer Diensttaste SW1 mit LED (Abb. 1) ausgestattet.
Funktion der Klemmleisten
(Abb. 1)
L LON - Datenleitung – Masse
+ 14÷18 VDC
Türöffnertaste (1) Ausgang für Einschaltung der Außenstation Hilfseingang (1)
(1) Den Anschluß an den Minuspol (–) des Moduls ICP/LR anhand einer Steuervorrichtung (Taste, usw.).
Technische Daten
• Stromversorgung 14÷18V DC.
• Aufnahme: max. 15 mA.
• Einschaltdauer Türöffner: durch Netzgerät XA/300LR im Basis­modus oder Programmiervor­richtung programmierbar.
• Ausgang für die Einschaltung der Anlage: open collector für Relais VLS/101.
• Betriebstemperatur: von 0 °C bis +35 °C.
• Abmessungen: 60x44x16 mm (Abb. 2).
Installationsanleitung
In den Außenstationen TM ist das Gerät an der Rückseite des Audiomoduls MVA/300 mithilfe des mitgelieferten Aufklebers anzubrin­gen (Abb. 3). Für den Anschluß an den Audiomodul ist die Verkabelung am Rahmen der Außenstation vor­beizuführen (Abb. 3). Für die Montage auf andere Geräte (Bsp. HIA/300) siehe diesbezügli­che Anleitungen.
ENTSORGUNG
Vergewissern Sie sich, dass das Verpackungsmaterial gemäß den Vorschriften des Bestimmungslan­des ordungsgemäß und umwelt­gerecht entsorgt wird. Das nicht mehr benutzbare Gerät ist umweltgerecht zu entsorgen. Die Entsorgung hat den geltenden Vorschriften zu entsprechen und vorzugsweise das Recycling der Geräteteile vorzusehen. Die wiederverwertbaren Geräte­teile sind mit einem Materialsym­bol und –zeichen versehen.
BPT S.p.A. Via Roma, 41 30020 Cinto Caomaggiore/VE/Italy http: www.bpt.it/e-mail: [email protected]
Page 2
2
E
INSTRUCCIONES PARA LA INSTALACION
P
INSTRUÇÕES PARA A INSTALAÇÃO
MÓDULO DE GESTIÓN PLACA EXTERIOR ICP/LR
Dispone de un nodo LON con interfaz de tipo RS485. Para el procedimiento de progra­mación ver las instrucciones del alimentador XA/300LR o del dispo­sitivo de programación. Tiene un conector CB0 para el conexionado con el aparato, con el cual se combina, mediante el cableado incluido en el suministro y un pulsador de servicio SW1 con LED (fig. 1).
Función de los bornes (fig. 1)
L línea datos LON – masa
+ 14÷18 Vcc
pulsador abrepuerta (1) salida habilitación placa exte­rior entrada auxiliar (1)
(1) Conectar al negativo (–) del modulo ICP/LR mediante un dispo­sitivo de comando (pulsador, etc.).
Características técnicas
• Alimentación: 14÷18 Vcc.
• Consumo: 15 mA máx.
• Tiempo de activación abrepuer­ta: programable trámite el ali­mentador XA/300LR en el modo base o trámite dispositivo de programación.
• Salida activación equipo: de tipo open colector para relé tipo VLS/101.
• Temperatura de funcionamiento: de 0 °C a +35 °C.
• Dimensiones: 60x44x16 mm (fig.
2).
Instrucciones para la instalación
En las placas exteriores TM el apa­rato se aplica en la parte trasera del modulo audio MVA/300, utili­zando el adhesivo incluido en el suministro (fig. 3). Para efectuar la conexión con el módulo audio pasar el cableado por el lado del bastidor de la placa exterior (fig. 3). Para el montaje en otros aparatos (por ej. HIA/300) consultar las instrucciones correspondientes.
ELIMINACION
Comprobar que no se tire al me­dioambiente el material de emba­laje, sino que sea eliminado con­forme a las normas vigentes en el país donde se utilice el producto. Al final del ciclo de vida del apara­to evítese que éste sea tirado al medioambiente. La eliminación del aparato debe efectuarse conforme a las normas vigentes y privilegiando el recicla­je de sus partes componentes. En los componentes, para los cuales está prevista la eliminación con reciclaje, se indican el símbo­lo y la sigla del material.
MÓDULO DE GESTÃO DA PLACA BOTONEIRA ICP/LR
Dispõe de um nó LON com interfa­ce dados tipo RS485. Para o processo de programação consultar as instruções do alimen­tador XA/300LR ou do dispositivo de programação. Está dotado de um conector CBO para a ligação ao aparelho, com o qual se combina, através da cablagem em dotação e de um botão de serviço SW1 com LED (fig. 1).
Função dos bornes (fig. 1)
L linha datos LON – massa
+ 14÷18 Vcc
botão abertura da porta (1) saída habilitação placa boto­neira entrada auxiliar (1)
(1) Ligar ao negativo (–) do módulo ICP/LR através de um dispositivo de comando (botão, etc.).
Características técnicas
• Alimentação: 14÷18 Vcc.
• Consumo: 15 mA máx.
• Tempo de activação para abertu­ra da porta: programável através do alimentador XA/300LR no modo base, ou através do dispo­sitivo de programação.
• Saída activação instalação: de tipo open colector para relé tipo VLS/101.
• Temperatura de funcionamento: de 0 °C a +35 °C.
• Dimensões: 60x44x16 mm (fig. 2).
Instruções para a instalação
Nas placas botoneiras TM o apa­relho deve ser aplicado na parte de trás do módulo áudio MVA/300, utilizando o adesivo em dotação (fig. 3). Para efectuar a ligação ao módulo áudio passar os cabos lateralmen­te à estrutura da placa botoneira (fig. 3). Para a montagem noutros apa­relhos (ex. HIA/300) consultar as respectivas instruções.
ELIMINAÇÃO
Assegurar-se que o material da embalagem não seja disperso no ambiente, mas eliminado seguindo as normas vigentes no país de uti­lização do produto. Ao fim do ciclo de vida do aparel­ho evitar que o mesmo seja dis­perso no ambiente. A eliminação da aparelhagem deve ser efectuada respeitando as normas vigentes e privilegiando a reciclagem das suas partes consti­tuintes. Sobre os componentes, para os quais é previsto o escoamento com reciclagem, estão reproduzi­dos o símbolo e a sigla do materi­al.
F
INSTRUCTIONS POUR L’INSTALLATION
MODULE DE GESTION POSTE EXTERIEUR ICP/LR
Il dispose d’un nœud LON avec interface des données du type RS485. Pour la procédure de programma­tion, voir les instructions de l’ali­mentation XA/300LR ou du dispo­sitif de programmation. Elle est dotée d’un connecteur CBO pour la connexion à l’appareil auquel elle doit être reliée au moyen du câblage fourni et d’un bouton de service SW1 avec LED (fig. 1).
Fonction des bornes (fig. 1)
L ligne données LON – masse
+ 14÷18 Vcc
bouton ouvre-porte (1) sortie mise en service poste extérieur entrée auxiliaire (1)
(1) Connecter au négativ (–) du module ICP/LR à l’aide d’un dispo­sitif de commande (bouton, etc.).
Caractéristiques techniques
• Alimentation: 14÷18 Vcc.
• Consommation: 15 mA maxi.
• Temps d’activation ouvre-porte: programmable moyennant l’ali­mentation XA/300LR selon la modalité de base ou moyennant le dispositif de programmation.
• Sortie activation installation: de type open collector pour relais de type VLS/101.
• Température de fonctionnement: de 0 °C à +35 °C.
• Dimensions: 60x44x16 mm (fig. 2).
Instructions pour l’installation
Sur les postes extérieurs TM, l’ap­pareil doit être appliqué au dos du module audio MVA/300, en utilisant l’adhésif fourni (fig. 3). Pour effectuer la connexion au module audio, passer le câblage sur le côté du châssis du poste extérieur (fig. 3). Pour l’application sur d’autres appareils (par ex. HIA/300), voir les instructions correspondantes.
ELIMINATION
S'assurer que le matériel d’embal­lage n’est pas abandonné dans la nature et qu’il est éliminé confor­mément aux normes en vigueur dans le pays d'utilisation du pro­duit. À la fin du cycle de vie de l'ap­pareil, faire en sorte qu'il ne soit pas abandonné dans la nature. L'appareil doit être éliminé confor­mément aux normes en vigueur et en privilégiant le recyclage de ses pièces. Le symbole et le sigle du matériau sont indiqués sur les pièces pour lesquelles le recyclage est prévu.
