Bpt Futura X2 User Manual

Download

Page 1

24809070

Futura X2

Italiano

English

Français

Deutsch

Español

Nederlands

Português

Polski

Русский

www.bpt.it

FuturaX2 Inst 24809070 17-07-14

Page 2

83,5

212

161

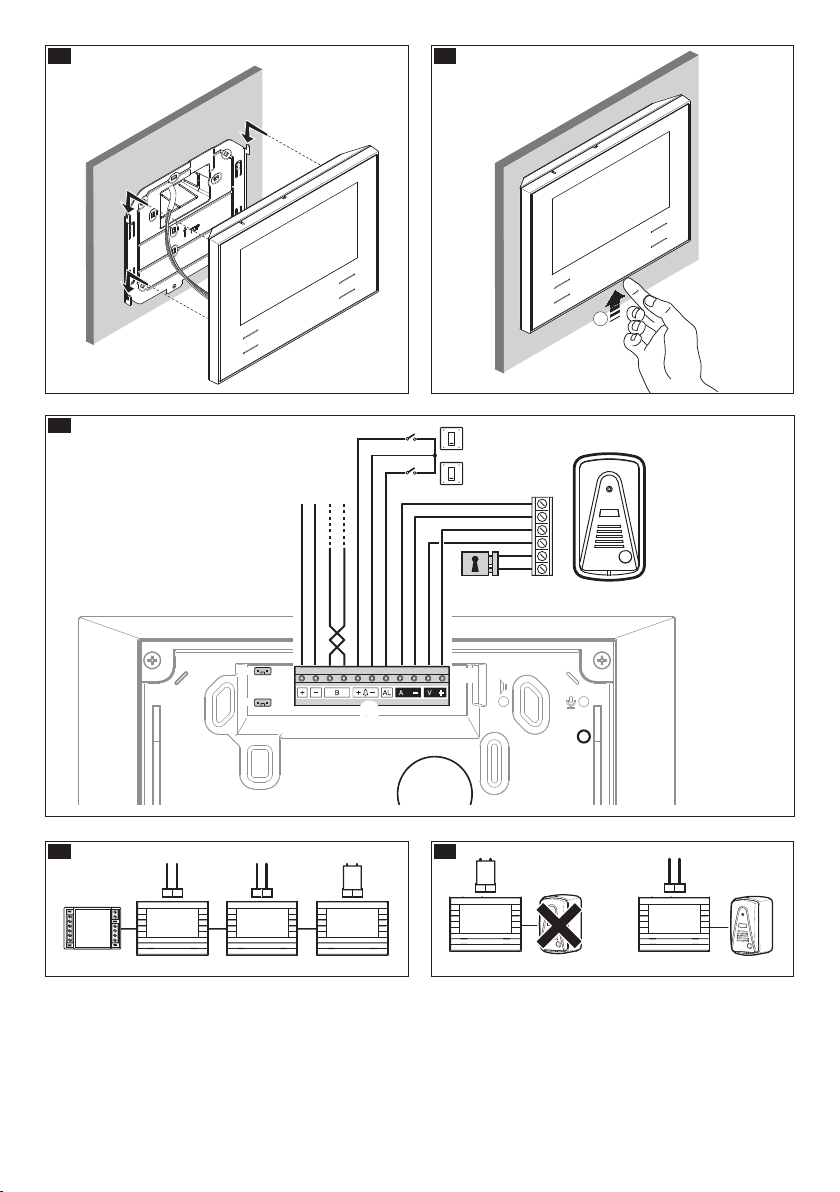

Page 3

HEVC/MI

SW4 SW4 SW4

XDV/304

1 2 3

– +

+ –

SW4

CL.RES

SW5

ENTRY P. PRES.

I J

XDV/304

SW4

1 2 3

①

A V

SW5 SW5

Page 4

XDV/304

VA/01

L1 L2

ThangramThangram

Thangram

Lithos

VAS/100MHVAS/100MH

VAS/100.30

VCM/1D VCM/2D UTP/CAT 5 2x1,5mm

La+Lb ≤100 m – ≤100 m – Lc ≤75 m – – ≤100 m L1, L2, L3 – ≤100 m – – L1+L2+ L3 – ≤300 m – – La+Lb+L1(L2, L3) ≤150 m La+Lb+L1+L2+L3 ≤600 m Ld ≤100 m ≤75 m

Page 5

VAS/100MH

MAX 8

XDV/304

VA/01

L1 L2

VAS/100MH

VAS/100MHVAS/100MH

VAS/101

ThangramThangramThangram

Lithos

VCM/1D VCM/2D UTP/CAT 5 2x1,5mm La+Lb ≤100 m – ≤100 m – Lc ≤75 m – – ≤100 m L1, L2, L3 – ≤100 m – – L1+L2+ L3 – ≤300 m – – La+Lb+L1(L2, L3) ≤150 m La+Lb+L1+L2+L3 ≤600 m

Page 6

Tipo

Futura X2

Alimentazione locale (VDC)

16÷18

Assorbimento (mA max)

300

Assorbimento con HEVC/MI (mA max)

410

Assorbimento in stand by (mA)

<10

Assorbimento singolo LED (mA) (panico, esclusione suoneria)

Temperatura di stoccaggio (°C)

-25 ÷ +70

Temperatura di funzionamento (°C)

0 ÷ +35

Grado IP

Standard video

PAL/NTSC

Display LCD TFT a colori (pollici)

Italiano

Avvertenze generali

• Leggere attentamente le istruzioni, prima di iniziare l’installazione ed eseguire gli interventi come specicato dal costruttore;

• L’installazione, la programmazione, la messa in servizio e la manutenzione del prodotto deve essere eettuata soltanto da personale tecnico qualicato ed opportunamente addestrato nel rispetto delle normative vigenti ivi comprese le osservanze sulla prevenzione infortuni e lo smaltimento imballaggi;

• Prima di eettuare qualunque operazione di pulizia o di manutenzione, togliere l’alimentazione al dispositivo;

• L’apparecchio dovrà essere destinato unicamente all’uso per il quale è stato espressamente concepito;

• Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Attenzione: l’apparecchio contiene una batteria al litio di tipo CR2032, pericolo d’esplosione se la batteria è sostituita con altra di tipo errato.

• Le batterie, una volta esaurito il loro ciclo di vita, non devono essere gettate con i riuti indierenziati, ma raccolte separatamente ed avviate a corretto recupero.

Installazione a parete

Sganciare l’apparecchio dal supporto metallico, facendolo scorrere su di esso dopo aver premuto il pulsante plastico A. Fissare il supporto metallico alla scatola d’incasso tonda Ø 60 mm B oppure alla scatola rettangolare 503 CD utilizzando le viti in dotazione e rispettando l’indicazione (TOP) adeguata all’utente. Evitare il serraggio eccessivo delle viti. Eettuati i collegamenti, agganciare il videoterminale al supporto metallico EF. Per sganciare l’apparecchio dal supporto metallico premere il gancio plastico e sollevare il terminale G. Per l’installazione da incasso fare riferimento al manuale del kit da incasso.

. La scatola deve essere installata ad un’altezza

Caratteristiche tecniche

Audio posto esterno

–

Uscita –

Video posto esterno

Uscita +

Setup dei jumper e funzione trimmer

Selezione dell’ultimo derivato sulla linea I (SW4)

Presenza posto esterno HEVC/MI J (SW5)

Schemi di installazione, limiti e distanze LM

Se si usa il cavo UTP cat5 ogni coppia di cavi deve alimentare un solo derivato L

Congurazione melodie

NOTA. Per la programmazione della chiamata, vedere la documentazione dei posti esterni.

Ingresso in Programmazione.

Premere per 5 volte il pulsante Un breve segnale acustico conferma l’ingresso in programmazione.

Programmazione della melodia associata alla chiamata dal posto esterno (1 segnale acustico).

Per ascoltare in sequenza le melodie premere il tasto Per selezionare la melodia ed uscire dalla programmazione premere il tasto

. Per selezionare la melodia e proseguire con la programmazione premere il tasto

Programmazione della melodia associata alla chiamata dal pianerottolo (2 segnali acustici).

Per ascoltare in sequenza le melodie premere il tasto Per selezionare la melodia ed uscire dalla programmazione premere il tasto

. Per selezionare la melodia e proseguire con la programmazione premere il tasto

Programmazione del numero di squilli di chiamata (3 segnali acustici).

Premere il tasto chiamata (da 1 a 6 squilli). Dopo 3 secondi dall’ultima pressione del tasto verrà riprodotta la chiamata selezionata per il numero di squilli prescelto. Per salvare la melodia scelta ed uscire completamente dalla programmazione premere il tasto

tante volte quanti sono gli squilli che si sono scelti per la

entro 5 s.

Morsettiera H①

Alimentazione locale

–

Ingresso linea BUS

Chiamata pianerottolo

–

Ingresso allarme

SMALTIMENTO - Assicurarsi che il materiale d’imballaggio non venga disperso nell’ambiente, ma smaltito seguendo le norme vigenti nel paese di utilizzo del prodotto. Alla ne del ciclo di vita dell’apparecchio evitare che lo stesso venga disperso nell’ambiente. Lo smaltimento dell’apparecchiatura deve essere eettuato rispettando le norme vigenti e privilegiando il riciclaggio delle sue parti costituenti. Sui componenti, per cui è previsto lo smaltimento con riciclaggio, sono riportati il simbolo e la sigla del materiale. Dichiarazione CE - BPT S.p.A. a Socio Unico, dichiara che questo dispositivo è conforme alla direttiva 2004/108/EC. Originale su richiesta.

Page 7

Type

Futura X2

Local power supply (VDC)

16÷18

Consumption (max mA)

300

Consumption with HEVC/MI (max mA)

410

Consumption in stand-by mode (mA)

<10

Single LED consumption (mA) (panic, disable ring tone)

Storage temperature (°C)

-25 ÷ +70

Operating temperature (°C)

0 ÷ +35

IP Rating

Video standard

PAL/NTSC

LCD TFT colour display (inches)

English

General Notes

• Read the instructions carefully before beginning the installation and carry out the actions as specified by the maker;

• The installation, programming, commissioning and maintenance of the product must be carried out only by qualified technical personnel, correctly trained with regard to respecting the regulations in force, including the implementation of accident prevention measures and the disposal of packaging;

• Before carrying out any cleaning or maintenance operation, disconnect

the device from the power supply;

• The equipment must be destined solely for the use for which it was

expressly designed;

• The manufacturer declines all liability for any damage as a result of

improper, incorrect or unreasonable use.

• Warning: the unit contains a CR2032 lithium battery, danger of

explosion if the battery is replaced with one of the wrong type.

• Once batteries have run out, do not throw them away with unsorted

rubbish but collect them separately and send them for recycling.

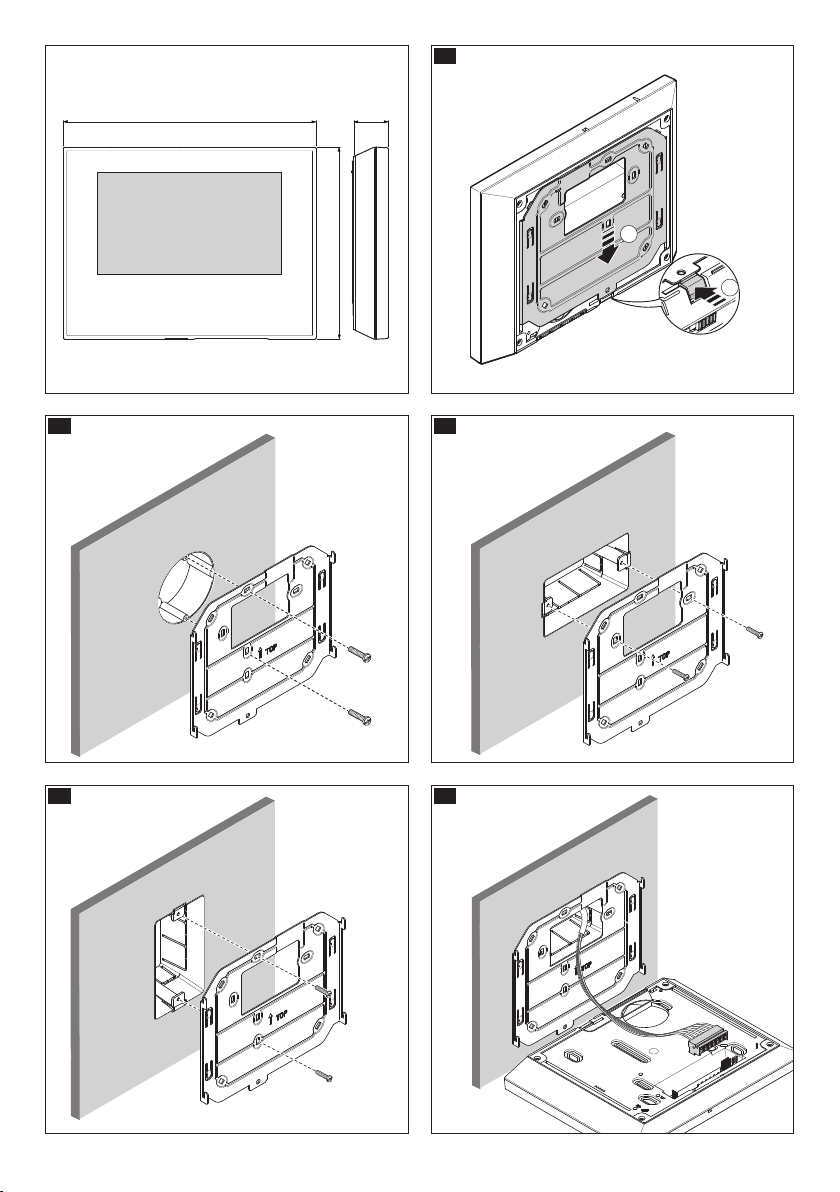

Wall-mounted installation

Unfasten the equipment from the metal support by letting it run smoothly along it after you have pressed the plastic button A. Fix the metal support to the round Ø 60 mm back-box B or the rectangular 503 back-box CD using the screws provided and paying attention to the UP direction indication (TOP) The box must be installed at an appropriate height for the user. Avoid tightening the screws too much. Once the connections are made, hook the video terminal onto the metal support EF. To unfasten the equipment from the metal support press the plastic button and lift the terminal G. For recessed installation refer to the recessing kit manual.

Technical features

Doorbell

–

Alarm Input

Audio entry panel

–

Output –

Video entry panel

Output +

Set-up of jumpers and trimmer function

Selection of last receiver on the line I (SW4)

HEVC/MI entry panel present J

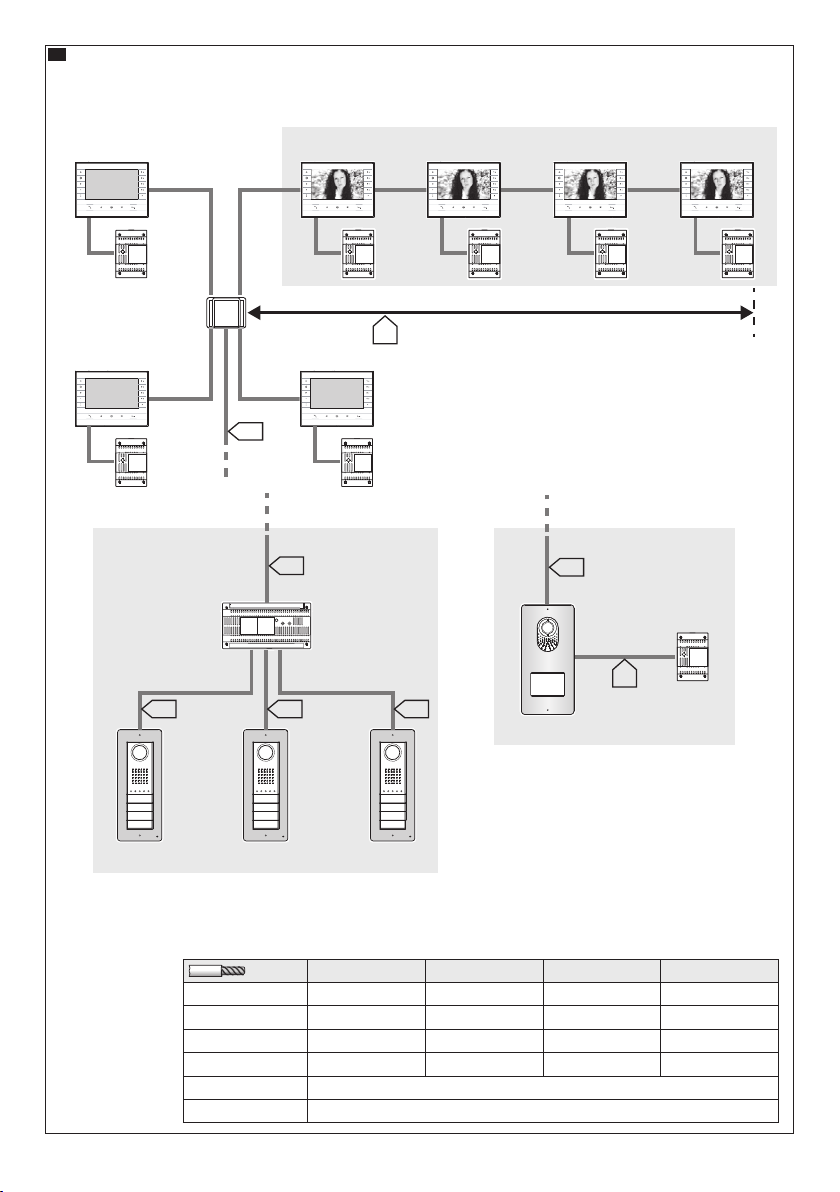

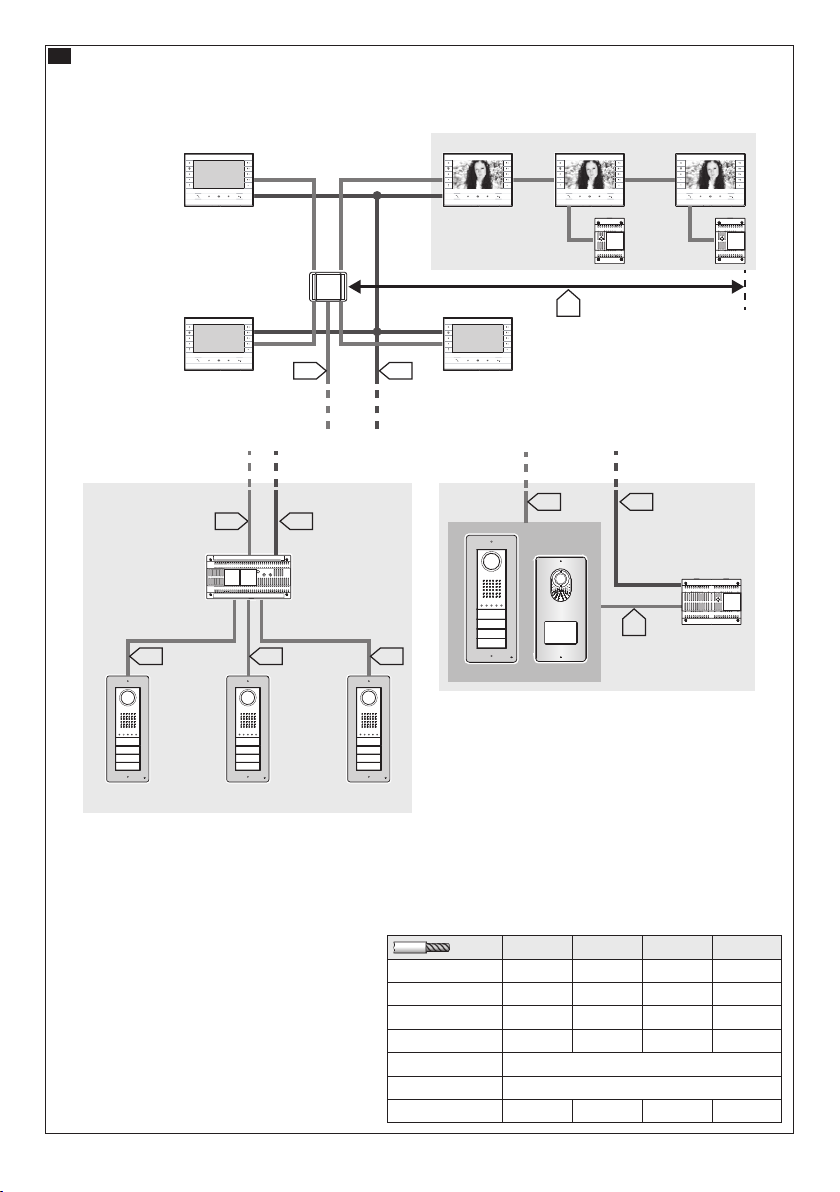

Installation diagrams, limits and distances LM

If a UTP cat5 cable is used each pair of cables must power a single receiver L

Ring tone settings

NOTE. See the entry panel documentation for call programming.

Entering Programming.

Press button A short tone confirms the entry into the programming.

Programming the ring tone associated to a call from the entry panel (1 acoustic signal).

To listen to the ring tones in sequence press key To select the ring tone and exit programming press key To select the ring tone and continue programming press key

Programming the ring tone associated to a call from the front door (2 acoustic signals).

To listen to the ring tones in sequence press key To select the ring tone and exit programming press key To select the ring tone and continue programming press key

Programming the number of call rings (3 acoustic signals).

Press key (from 1 to 6 rings). Three seconds after the last press of the key the call selected for the chosen number of rings will be played back. To select the ring tone and exit programming completely press key

5 times in 5 secs.

the same number of times as the rings selected for the call

Terminal board H①

Local power supply

–

BUS line input

DISPOSAL - Do not litter the environment with packing material: make sure it is disposed of according to the regulations in force in the country where the product is used. When the equipment reaches the end of its life cycle, take measures to ensure it is not discarded in the environment. The equipment must be disposed of in compliance with the regulations in force, recycling its component parts wherever possible. Components that qualify as recyclable waste feature the relevant symbol and the material’s abbreviation. CE Declaration - BPT S.p.A. a Socio Unico declares that this device complies with directive 2004/108/EC. Original upon request.

Page 8

Type

Futura X2

Alimentation locale (Vcc)

16÷18

Courant absorbé (mA max)

300

Courant absorbé avec HEVC/MI (mA max)

410

Intensité en veille (mA)

<10

Courant absorbé par LED (mA) (panique, exclusion sonnerie)

Température de stockage (°C)

-25 ÷ +70

Température de fonctionnement (°C)

0 ÷ +35

Indice IP

Standard vidéo

PAL/NTSC

Écran LCD TFT couleurs (pouces)

Français

Instructions générales

• Lire attentivement les instructions, avant de commencer l’installation et eectuer les interventions comme indiqué par le fabricant;

• L’installation, la programmation, la mise en service et l’entretien du produit

ne doivent être eectués que par un personnel technique qualié et convenablement formé, conformément aux normes en vigueur, y compris les dispositions concernant la prévention des accidentset l’élimination des emballages ;

• Avant d’eectuer toute opération de nettoyage ou d’entretien, débrancher

l’alimentation électrique de l’appareil;

• L’appareil doit être uniquement utilisé dans le but pour lequel il a été conçu

;

• Le fabricant ne peut toutefois être tenu pour responsable des éventuels

dommages qui naîtraient d’une utilisation erronée ou déraisonnable.

• Attention : l’appareil contient une pile au lithium de type CR2032, risque

d’explosion si la pile est remplacée par un autre type de pile non conforme.”

• Une fois leur cycle de vie ni, les piles ne doivent pas être jetées avec les

ordures ménagères mais correctement récupérées et traitées séparément.

Installation murale

Décrocher l’appareil du support métallique, en le faisant glisser sur lui-même après avoir appuyé sur la touche en plastique A. Fixer le support métallique au boîtier à encastrer rond Ø 60 mm B ou au boîtier rectangulaire 503 CD à l’aide des vis fournies et en respectant l’indication (TOP) Le boîtier doit être installé à une hauteur adéquate pour l’usager. Éviter de trop serrer les vis. Après avoir eectué les branchements, xer le terminal vidéo au support métallique EF. Pour décrocher l’appareil du support métallique, appuyer sur le crochet en plastique et soulever le terminal G. Pour l’installation par encastrement, consulter la notice du kit à encastrer.

Caractéristiques techniques

Audio poste externe

–

Sortie -

Vidéo poste externe

Sortie +

Réglage des cavaliers et fonction trimmer

Sélection du dernier poste sur la ligne I (SW4)

Présence poste externe HEVC/MI J

(SW5)

Schémas d’installation, limites et distances LM

En cas d’utilisation d’un câble UTP cat5, chaque paire de fils doit alimenter un seul poste L

Conguration mélodies

REMARQUE. Pour programmer l’appel, consulter la documentation des postes externes.

Passage en mode programmation

Appuyer 5 fois sur la touche Un bref signal sonore conrme l’entrée en programmation.

Programmation de la mélodie associée à l’appel depuis le poste externe (1 bip sonore).

Pour écouter en séquence les diérentes mélodies, appuyer sur la touche Pour sélectionner la mélodie et sortir de la programmation, appuyer sur le bouton Pour sélectionner la mélodie et continuer avec la programmation, appuyer sur la touche

Programmation de la mélodie associée à l’appel depuis le palier (2 bips sonores).

Programmation du nombre de sonneries appel (3 bips sonores).

Appuyer sur la touche pour l’appel (de 1 à 6 sonneries). Après 3 secondes après la dernière pression sur la touche l’appel sélectionné sera reproduit pour le nombre de sonneries prédéni. Pour enregistrer la mélodie sélectionnée et sortir complètement de la programmation, appuyer sur la touche

dans les 5 s.

autant de fois que le nombre de sonneries choisies

Bornier H①

Alimentation locale

–

Entrée ligne BUS

Appel palier

–

Entrée alarme

ELIMINATION - S’assurer que le matériel d’emballage n’est pas abandonné dans la nature et qu’il est éliminé conformément aux normes en vigueur dans le pays d’utilisation du produit. À la n du cycle de vie de l’appareil, faire en sorte qu’il ne soit pas abandonné dans la nature. L’appareil doit être éliminé conformément aux normes en vigueur et en privilégiant le recyclage de ses pièces. Le symbole et le sigle du matériau sont indiqués sur les pièces pour lesquelles le recyclage est prévu. Déclaration CE - BPT S.p.A. a Socio Unico déclare que ce dispositif est conforme à la directive 2004/108/CE. Original sur demande.

Page 9

Typ

Futura X2

Lokale Versorgung (VDC)

16÷18

Leistungsaufnahme (mA max)

300

Leistungsaufnahme mit HEVC/MI (mA max)

410

Leistungsaufnahme in Standby (mA)

<10

Leistungsaufnahme einzelne LED (mA) (Panik, Stummschaltung)

Lagertemperatur (°C)

-25 ÷ +70

Betriebstemperatur (°C)

0 ÷ +35

IP-Schutzgrad

Standard-Video

PAL/NTSC

TFT-Monitor mit LCD-Farbdisplay (Zoll)

Deutsch

Allgemeine Hinweise

• Lesen Sie aufmerksam die Anweisungen, bevor Sie mit dem Einbau beginnen, und führen Sie die vom Hersteller genannten Arbeiten aus.

• Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes dürfen ausschließlich von qualifiziertem und entsprechend geschultem Fachpersonal unter Einhaltung der geltenden Normen, einschließlich der Unfallverhütungs- und Abfallentsorgungsvorschriften, durchgeführt werden.

• Bevor Sie jegliche Reinigungs- oder Wartungsarbeiten vornehmen, trennen Sie das Gerät immer erst von der Stromversorgung;

• Das Gerät darf ausschließlich für den Zweck verwendet werden, für den es ausdrücklich konzipiert wurde;

• Der Hersteller übernimmt keinerlei Haftung für eventuelle Schäden, die sich aus einem unsachgemäßen, falschen und/oder unvernünftigen Gebrauch ergeben.

• Achtung: Das Gerät enthält eine Lithium-Batterie Typ CR2032, bei der Explo-

sionsgefahr besteht, falls sie mit einem falschen Batterietyp ersetzt wird.

• Sobald die Batterien erschöpft sind und ihre Lebensdauer beendet ist,

sollten sie nicht im Hausmüll entsorgt sondern gesammelt und ordnungsgemäß verwertet werden.

Wandmontage

Lösen Sie das Gerät von der Metallhalterung, indem Sie den Kunststoknopf A drücken und es dann von der Halterung gleiten lassen. Befestigen Sie die Metallhalterung am runden Unterputzgehäuse Ø 60mm B oder am rechteckigen Gehäuse 503 CD mithilfe der mitgelieferten Schrauben und unter Einhaltung der Angabe (TOP) . Das Wandgehäuse muss auf einer für den Nutzer angemessenen Höhe montiert werden. Ziehen Sie die Schrauben nicht zu fest an. Nach Durchführung der Anschlüsse können Sie das Videoterminal in die Metallhalterung EF einhängen. Um das Gerät aus der Metallhalterung zu entfernen, drücken Sie auf den Kunststohaken und heben Sie das Terminal G an. Für die Unterputzmontage siehe die Anleitung des Kits für die Unterputzmontage

Technische Eigenschaften

Audio Außenstation

–

Ausgang –

Video Außenstation

Ausgang +

Einrichtung der Jumper und Trimmer-Funktion

Auswahl der letzten Innensprechstelle an der Linie I (SW4) Anwesenheit Außenstation HEVC/MI J (SW5)

Installationspläne, Grenzwerte und Entfernungen LM

Bei Verwendung des Kabels UTP cat5 darf jedes Kabelpaar nur eine Sprechstelle versorgen L

Einstellung der Klingeltöne

HINWEIS: Für die Programmierung des Anrufes siehe die Unterlagen der Außenstationen.

Zugang zur Programmierung.

Drücken Sie innerhalb von 5Sekunden 5Mal die Taste Ein kurzes akustisches Signal bestätigt den Aufruf des Programmiermodus.

Programmierung des Klingeltons für Anrufe von der Außenstation (1 akustisches Signal).

Um die einzelnen Klingeltöne nacheinander anzuhören, drücken Sie die Taste

. Zur Auswahl des Klingeltons und zum Verlassen der Programmierung drücken Sie die Taste . Zur Auswahl des Klingeltons und zum Verbleiben in der Programmierung drücken Sie die Taste .

Programmierung der Klingeltöne für Anrufe aus dem Treppenhaus (2 akustische Signale).

Um die einzelnen Klingeltöne nacheinander anzuhören, drücken Sie die Taste

. Zur Auswahl des Klingeltons und zum Verlassen der Programmierung drücken Sie die Taste . Zur Auswahl des Klingeltons und zum Verbleiben in der Programmierung drücken Sie die Taste .

Programmierung der Anzahl der Rufzeichen (3 akustische Signale)

Drücken Sie die Taste möchten (1 bis 6 Rufzeichen). 3 Sekunden nach dem letzten Tastendruck wird der gewählte Anrufton für die vorgewählte Anzahl von Rufzeichen wiedergegeben. Zum Abspeichern des gewählten Klingeltons und zum Verlassen der Programmierung drücken Sie die Taste .

so oft, wie Sie Rufzeichen für den Anruf einstellen

Klemmenbrett H①

Lokale Versorgung

–

Eingang BUS-Leitung

Treppenhaus-Anruf

–

Alarmeingang

ENTSORGUNG - Achten Sie darauf, dass das Verpackungsmaterial nicht in

die Umwelt gelangt, sondern entsprechend der gültigen gesetzlichen Be-

stimmungen des Landes entsorgt wird, in dem das Produkt verwendet wird.

Nach Ablauf der vorgesehenen Lebensdauer des Gerätes ist dieses ord-

nungsgemäß zu entsorgen. Das Gerät muss entsprechend der geltenden

gesetzlichen Bestimmungen entsorgt werden, wobei eine Wiederverwer-

tung der Bestandteile erfolgen sollte. Auf den Geräteteilen, für die eine

Entsorgung mit Recycling vorgesehen ist, bendet sich das Symbol und

die Abkürzung für das verwendete Material.

Herstellererklärung CE - Die BPT S.p.A. a Socio Unico erklärt, dass dieses

Gerät mit der Richtlinie 2004/108/EG konform ist. Original auf Anfrage.

Page 10

Tipo

Futura X2

Alimentación local (VCC)

16÷18

Absorción (mA máx.)

300

Absorción con HEVC/MI (mA máx.)

410

Absorción en stand-by (mA)

<10

Absorción de cada LED (mA) (pánico, deshabilitación del timbre)

Temperatura de almacenamiento (°C)

-25 ÷ +70

Temperatura de funcionamiento (°C)

0 ÷ +35

Grado IP

Estándar de vídeo

PAL/NTSC

Display LCD TFT en color (pulgadas)

Español

Advertencias generales

• Lea detenidamente las instrucciones antes de comenzar la instalación y lleve a cabo las operaciones de la manera especicada por el fabricante.

• La instalación, la programación, la puesta en servicio y el mantenimiento

del producto deben ser realizados únicamente por personal técnico cualicado y debidamente formado de acuerdo con las normas vigentes, incluidas las medidas de prevención de accidentes y la eliminación del material de embalaje.

• Antes de llevar a cabo cualquier tarea de limpieza o mantenimiento,

corte la alimentación del dispositivo.

• El aparato deberá destinarse únicamente al uso para el que está expre-

samente concebido.

• En cualquier caso, el fabricante no podrá ser considerado responsable

de posibles daños ocasionados por usos indebidos, incorrectos y no razonables.

• Atención: el aparato contiene una pila de litio de tipo CR2032; peligro

de explosión si se cambia la pila por otra de tipo incorrecto.

• Una vez agotado el ciclo de vida de las pilas, estas no deben desecharse

junto con los residuos mezclados, sino por separado para su correcta recogida.

Instalación en supercie

Desenganche el aparato del soporte metálico, haciendo que se deslice sobre él después de presionar el pulsador de plástico A. Fije el soporte metálico a la caja de empotrar redonda Ø 60 mm B o a la caja rectangular 503 CD utilizando los tornillos incluidos y respetando la indicación (TOP) La caja debe instalarse a una altura adecuada para el usuario. No apriete demasiado los tornillos. Una vez realizadas las conexiones, enganche el terminal de vídeo al soporte metálico EF. Para desenganchar el aparato del soporte metálico, presione sobre el gancho de plástico y levante el terminal G. Para la instalación empotrada, consulte el manual del kit de empotrar.

Características técnicas

Entrada de alarma

Audio placa de calle

–

Salida –

Vídeo placa de calle

Salida +

Conguración de los jumpers y función trimmer

Selección del último receptor de la línea I (SW4)

Presencia de placa de calle HEVC/MI J (SW5)

Esquemas de instalación, límites y distancias LM

Si se usa el cable UTP cat5, cada par de cables debe alimentar un solo receptor L

Conguración de las melodías

NOTA. Para la programación de la llamada, consulte la documentación de las placas de calle.

Entrada en la modalidad de Programación

Pulse la tecla Una breve señal acústica conrmará que se ha entrado en la programación.

Programación de la melodía asociada a la llamada desde la placa de calle (1 señal acústica).

Para escuchar en secuencia las melodías, pulse la tecla Para seleccionar la melodía y salir de la programación, pulse la tecla Para seleccionar la melodía y proseguir con la programación, pulse la tecla

Programación de la melodía asociada a la llamada desde el rellano (2 señales acústicas).

Programación del número de tonos de llamada (3 señales acústicas).

Pulse la tecla a la llamada (de 1 a 6 tonos). Pasados 3 segundos desde la última vez que se pulsó la tecla, se reproducirá la llamada seleccionada con el número de tonos denido. Para guardar la melodía seleccionada y salir completamente de la programación, pulse la tecla

5 veces en 5 segundos.

tantas veces como el número de tonos que se desea asignar

Bornera H①

Alimentación local

–

Entrada de línea BUS

Llamada desde el rellano

–

ELIMINACIÓN - Asegúrese de que el material del embalaje no sea liberado al medio ambiente, sino eliminado con arreglo a las normas vigentes en el país de uso del producto. Al nal del ciclo de vida del aparato, evite que sea liberado al medio ambiente. La eliminación del equipo debe realizarse cumpliendo las normas vigentes y propiciando el reciclaje de sus componentes. En los componentes reciclables guran el símbolo y la sigla del material. Directiva CE - BPT S.p.A. a Socio Unico declara que este dispositivo es conforme a la Directiva 2004/108/CE. Original disponible bajo pedido.

Page 11

Type

Futura X2

Lokale voeding (VDC)

16÷18

Stroomverbruik (max. mA)

300

Stroomverbruik met HEVC/MI (mA max)

410

Stroomverbruik in stand-by (mA)

<10

Stroomverbruik enkel lampje (mA) (paniektoets, uitschakeling beltoon)

Bewaringstemperatuur (°C)

-25 ÷ +70

Werkingstemperatuur (°C)

0 ÷ +35

Beschermingsgraad IP

Videostandaard

PAL/NTSC

Kleuren-LCD-TFT-display (inch)

Nederlands

Algemene waarschuwingen

• Lees aandachtig de instructies voordat u met de installatie begint en voer de handelingen uit zoals omschreven door de fabrikant;

• De installatie, het programmeren, de ingebruikname en het onderhoud van het apparaat mag uitsluitend uitgevoerd worden door technisch bevoegd personeel dat speciek opgeleid is met betrekking tot de geldende wetgeving, met inbegrip van het naleven van de voorschriften inzake ongevallenpreventie en het afdanken van de verpakkingen;

• Neem de voeding weg van het toestel voordat u reinigings- of onderhouds-

werkzaamheden uitvoert;

• Het toestel is uitsluitend bestemd voor het gebruik waarvoor het uitdruk-

kelijk ontworpen is;

• De fabrikant is niet aansprakelijk voor eventuele schade die voortkomt

door oneigenlijk, foutief of onredelijk gebruik.

• Let op: het toestel bevat een lithiumbatterij van het type CR2032, explo-

siegevaar als de batterij wordt vervangen met een batterij van een foutief type

• Lege batterijen horen niet bij het huishoudelijk afval. Zamel ze gescheiden

in en start de correcte verwerkingsprocedure op.

Wandmontage

Maak het toestel los van de metalen steun door het erover te laten glijden nadat u de plastic toets A heeft ingedrukt. Maak de metalen steun vast aan de ronde inbouwdoos Ø 60 mm B of aan de rechthoekige doos 503 CD met behulp van de bijgeleverde schroeven. Volg de aanwijzing (TOP) op de achterkant van de inbouwdoos. De doos moet geïnstalleerd worden op een hoogte die geschikt is voor de gebruiker. Draai de schroeven niet te vast. Voer de aansluitingen uit, maak de videoterminal vast aan de metalen steun EF. Om het toestel los te maken van de metalen steun, druk op het plastic haakje en hef de terminal op G. Voor de inbouwinstallatie, verwijs naar de handleiding van de inbouwkit.

Technische specicaties

Audio buitenpost

–

Uitgang –

Video buitenpost

Uitgang +

De jumpers en de trimmer-functie instellen

De laatste binnenpost op de lijn selecteren I (SW4) Aanwezigheid buitenpost HEVC/MI J

(SW5)

Installatieschema’s, limieten en afstanden LM

Als u de kabel UTP cat 5 gebruikt, dient elk kabelpaar één enkele binnenpost te voeden L

De melodieën congureren

OPMERKING. Voor het programmeren van oproepen, raadpleeg de handleidingen van de buitenposten.

Toegang tot de programmeerfunctie.

Druk 5 keer op de knop Een geluidssignaal geeft de toegang tot de programmering weer.

Programmeren van de melodie van een buitenpostoproep (1 geluidssignaal).

Om de melodieën in sequentie te beluisteren, druk op de toets Om de melodie te selecteren en de programmeerfunctie te verlaten, druk op de toets Om de melodie te selecteren en de programmering verder te zetten, druk op de toets .

Programmeren van de melodie van een deurbel (2 geluidssignalen).

Om de melodieën in sequentie te beluisteren, druk op de toets Om de melodie te selecteren en de programmeerfunctie te verlaten, druk op de toets . Om de melodie te selecteren en de programmering verder te zetten, druk op de toets

Programmering van het aantal keer dat de bel overgaat (3 geluidssignalen).

Druk een aantal keer op de toets signalen van de gekozen oproep (van 1 tot 6 signalen). Drie seconden nadat u voor het laatst op de toets heeft gedrukt, wordt de gekozen oproep weergegeven voor het aantal gekozen signalen. Druk op de toets meerfunctie volledig te verlaten.

binnen 5 seconden.

. Het aantal komt overeen met het aantal

om de gekozen melodie op te slaan en de program-

Klemmenbord H①

Lokale voeding

–

Ingang BUS-lijn

Deurbel

–

Ingang alarm

AFDANKING - Zorg ervoor dat het materiaal van de verpakking niet in het milieu terechtkomt, maar afgedankt wordt volgens de wetgeving die van kracht is in het land waar het product gebruikt wordt. Vermijd dat het toestel aan het einde van haar levensduur in het milieu terechtkomt. Het toestel moet afgedankt worden in overstemming met de geldende wetgeving. Geef voorkeur aan het recyclen van de onderdelen. Op de onderdelen die gerecycled kunnen worden is het symbool en de afkorting van het materiaal aangebracht. Verklaring CE - BPT S.p.A. a Socio Unico verklaart dat dit toestel in overeenstemming is met de richtlijn 2004/108/EG. Origineel beschikbaar op aanvraag.

Page 12

Tipo

Futura X2

Alimentação local (VDC)

de 16 a 18

Consumo (mA máx.)

300

Consumo com HEVC/MI (mA máx.)

410

Consumo em stand by (mA)

<10

Consumo individual LED (mA) (pânico, desativação dispositivo de som)

Temperatura de armazenagem (°C)

de -25 a +70

Temperatura de funcionamento (°C)

de 0 a +35

Grau IP

Standard vídeo

PAL/NTSC

Ecrã LCD TFT a cores (polegadas)

Português

Avisos gerais

• Leia com atenção as instruções, antes de iniciar a instalação e realize as operações conforme o especicado pelo fabricante;

• A instalação, a programação, a colocação em serviço e a manutenção do produto devem ser realizadas apenas por pessoal técnico qualicado e com formação adequada, cumprindo a legislação aplicável, inclusive as normas sobre a prevenção de acidentes e a eliminação das embalagens;

• Antes de realizar qualquer operação de limpeza ou de manutenção,

desligue o equipamento da rede de alimentação elétrica;

• O aparelho deve ser destinado unicamente ao uso para o qual foi

expressamente concebido;

• O fabricante não pode, em caso algum, ser considerado responsável por

eventuais danos decorrentes de usos impróprios, errados e irracionais.

• Atenção: o aparelho contém uma pilha de lítio de tipo CR2032, perigo

de explosão se a pilha for substituída por outra de tipo errado.

• As pilhas, terminado o seu ciclo de vida, não devem ser descartadas com

os resíduos indiferenciados, mas recolhidas separadamente e enviadas para uma correta recuperação.

Instalação de parede

Desencaixe o aparelho do suporte metálico, fazendo-o deslizar sobre o mesmo após ter premido o botão de plástico A. Fixe o suporte metálico na caixa de embutir redonda Ø 60 mm B ou na caixa retangular 503 CD, utilizando os parafusos fornecidos e respeitando a indicação (TOP) A caixa tem de ser instalada a uma altura adequada para o utilizador. Evite apertar os parafusos excessivamente. Após ter realizado as ligações, encaixe o terminal de vídeo no suporte metálico EF. Para soltar o aparelho do suporte metálico, carregue no gancho plástico e levante o terminal G. Para a instalação de embutir, consulte o manual do kit de embutir.

Características técnicas

Entrada alarme

Áudio da placa botoneira

–

Saída –

Vídeo da placa botoneira

Saída +

Congurar os jumper e função trimmer

Selecionar o último derivado da linha I (SW4)

Presença da placa botoneira HEVC/MI J (SW5)

Esquemas de instalação, limites e distâncias LM

Se usar o cabo UTP cat5 cada par de cabos tem de alimentar um único derivado L

Congurar os toques

NOTA. Para programar a chamada, consulte a documentação das placas botoneiras.

Entrar em Programação.

Prima 5 vezes o botão Um rápido sinal sonoro conrma a entrada em programação.

Programar o toque associado à chamada da placa botoneira (1 sinal sonoro).

Para ouvir os toques em sequência, prima o botão Para selecionar o toque e sair da programação, prima o botão Para selecionar o toque e continuar a programação, prima o botão

Programar o toque associado à chamada do patamar (2 sinais sonoros).

Para ouvir os toques em sequência, prima o botão Para selecionar o toque e sair da programação, prima o botão Para selecionar o toque e continuar a programação, prima o botão

Programar o número de toques de chamada (3 sinais sonoros).

Prima o botão 1 a 6 toques). Passados 3 segundos da última pressão do botão, será reproduzida a chamada selecionada o número de toques escolhido. Para guardar o toque escolhido e sair completamente da programação, prima o botão

no prazo de 5 seg.

o número de vezes que quer que toque a chamada (de

Régua de bornes H①

Alimentação local

–

Entrada linha BUS

Chamada do patamar

–

ELIMINAÇÃO - Certique-se de que o material da embalagem não é abandonado no meio ambiente, mas eliminado seguindo as normas aplicáveis no país de utilização do produto. No m do ciclo de vida do aparelho, evite que o mesmo seja abandonado no ambiente. A eliminação do equipamento deve ser realizada respeitando as normas aplicáveis e privilegiando a reciclagem dos seus componentes. Nos componentes, para os quais é prevista a eliminação por reciclagem, está indicado o símbolo e a sigla do material. Declaração CE - A BPT S.p.A. a Socio Unico, declara que este aparelho está conforme a diretiva 2004/108/CE. Original sob encomenda.

Page 13

Typ

Futura X2

Zasilanie lokalne (VDC)

16÷18

Pobór prądu (mA max)

300

Pobór prądu z HEVC/MI (mA max)

410

Pobór prądu w trybie stand by (mA)

<10

Pobór prądu pojedynczej diody (mA) (panika, wyłączenie dzwonka)

Temperatura przechowywania (°C)

-25 ÷ +70

Temperatura pracy (°C)

0 ÷ +35

Stopień IP

Standard video

PAL/NTSC

Kolorowy wyświetlacz LCD TFT (cale)

Polski

Ostrzeżenia ogólne

• Przed rozpoczęciem instalacji i wykonaniem prac w sposób wskazany przez

producenta, należy uważnie przeczytać instrukcję;

• Instalacja, zaprogramowanie, oddanie do użytku i konserwacja urządzenia

mogą być przeprowadzane wyłącznie przez wykwalikowany i odpowiednio przeszkolony personel techniczny, zgodnie z obowiązującymi przepisami, w tym normami przeciwwypadkowymi i dotyczącymi usuwania opakowań;

• Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub czyszczenia,

należy odłączyć zasilanie od urządzenia;

• Urządzenia należy wykorzystywać wyłącznie do celów, do jakich zostało

jednoznacznie przeznaczone;

• Producent nie jest odpowiedzialne za ewentualne szkody spowodowane

nieprawidłowym, błędnym lub nierozsądnym użytkowaniem urządzenia.

• Uwaga: urządzenie zawiera baterię litową typu CR2032; istnieje nie-

bezpieczeństwo eksplozji, jeśli bateria zostanie wymieniona na inną, niewłaściwego rodzaju

• Baterie, po zakończeniu swego okresu żywotności, nie mogą być wyrzucane

wraz z odpadami nie poddawanymi segregacji, lecz muszą zostać zebrane osobno i oddane do prawidłowej utylizacji.

Montaż naścienny

Należy odłączyć urządzenie od metalowego wspornika. W tym celu trzeba nacisnąć plastikowy przycisk A a następnie przesunąć je względem wspornika. Przymocować metalowy wspornik do wbudowywanej okrągłej skrzynki Ø 60 mm B lub skrzynki prostokątnej 503 CD przy użyciu dostarczonych śrub i przestrzegając wskazanego kierunku (TOP) Skrzynkę należy zainstalować na wysokości odpowiedniej dla użytkownika. Unikać nadmiernego dokręcania śrub. Po wykonaniu połączeń, przymocować terminal wideo do metalowego wspornika EF. Aby odczepić urządzenie od metalowego wspornika, należy nacisnąć plastikowy zaczep i przesunąć w górę terminal G. Informacje na temat montażu podtynkowego zawarte są w instrukcji zestawu przeznaczonego do montażu podtynkowego.

Dane techniczne

Wywoływanie z klatki schodowej

–

Wejście alarmu

Audio panel zewnętrzny

–

Wyjście –

Wideo panel zewnętrzny

Wyjście +

Ustawienia zworek i funkcji trimmer

Wybór ostatniego panelu wewnętrznego na linii I (SW4) Obecność panelu wejściowego HEVC/MI J (SW5)

Schematy instalacyjne, limity i odległości LM

Jeśli korzysta się z kabla UTP cat5, każda para kabli może zasilać tylko jeden panel wewnętrzny L

Konguracja dzwonków

UWAGI. W celu zaprogramowania połączenia, należy zapoznać się z dokumentacją paneli wejściowych.

Wejście w tryb programowania.

Nacisnąć 5 razy przycisk Krótki sygnał dźwiękowy potwierdzi wejście w tryb programowania.

Programowanie dzwonka przypisanego do wywoływania z panelu wejściowego (1 sygnał dźwiękowy).

Aby wysłuchać kolejno dzwonków, należy nacisnąć przycisk Aby wybrać dzwonek i wyjść z programowania, należy nacisnąć przycisk Aby wybrać dzwonek i kontynuować programowanie, należy nacisnąć przycisk

Programowanie dzwonka przypisanego do wywoływania z przycisku przy drzwiach wejściowych (2 sygnały dźwiękowe).

Programowanie ilości dzwonków wywoływania (3 sygnały dźwiękowe).

Nacisnąć przycisk 1 do 6 dzwonków). Po upływie 3 sekund od naciśnięcia przycisku zostanie odtworzone wybrane wywoływanie i żądana ilość dzwonków. Aby zapisać wybrany dzwonek i wyjść całkowicie z programowania, należy nacisnąć przycisk

w ciągu 5 s.

tyle razy ile dzwonków wybiera się dla wywoływania (od

Zaciski H①

Zasilanie lokalne

–

Wejście linii magistrali

USUWANIE - Należy upewnić się, że materiały opakowania nie zostaną wyrzucone do środowiska, ale że zostaną usunięte zgodnie z przepisami obowiązującymi w kraju eksploatacji urządzenia. Po zakończeniu okresu żywotności produktu należy uniknąć jego wyrzucenia do środowiska. Usuwanie urządzenia należy przeprowadzić zgodnie z obowiązującymi przepisami i preferując recykling jego części składowych. Komponenty, które należy poddać recyklingowi, są oznaczone symbolem i skrótem identykującym materiał. Deklaracja CE - BPT S.p.A. a Socio Unico oświadcza, że niniejsze urządzenie jest zgodne z dyrektywą 2004/108/WE. Oryginał na żądanie.

Page 14

Тип

Futura X2

Локальный источник питания (пост. ток)

16÷18

Потребление (мA макс.)

300

Потребление с HEVC/MI (мA макс.)

410

Потребление в дежурном режиме (мА)

<10

Потребление отд.светодиода (мА) (паника, отключение звонка)

Температура хранения (°C)

-25 ÷ +70

Рабочая температура (°C)

0 ÷ +35

Класс IP

Видеостандарт

PAL/NTSC

Дисплей LCD TFT цветной (дюймы)

Русский

Общие предупреждения

• Перед началом работ по установке внимательно ознакомьтесь с инструк-

циями и выполните установку согласно рекомендациям производителя;

• Установка, программирование, ввод в эксплуатацию и обслуживание

продукта должны выполняться только квалифицированным и специально обученным персоналом ссоблюдением действующих стандартов, включая требования по охране труда, технике безопасности и утилизации упаковки.

• Перед чисткой или техническим обслуживанием следует отсоединять

устройство от источника электропитания.

• Устройство следует использовать только вцелях, для которых оно

предназначено.

• Производитель не несет никакой ответственности за любые повреждения,

возникшие в результате неправильного, некорректного или неоправдан ного использования.

• Внимание: устройство содержит литиевую батарейку типа CR2032, существует опасность взрыва, если использованная батарейка будет заменена батарейкой неправильного типа.

• Использованные батарейки не должны выкидываться вместе с обычным мусором, они должны быть утилизированы отдельно и отправлены на надлежащую переработку.

Накладной монтаж

Нажав на пластиковый фиксатор, снимите устройство с металлического кронштейна A. Закрепите металлическую опору к круглой монтажной коробке Ø 60 мм B или к прямоугольной коробке 503 CD, используя прилагаемые винты и соблюдая указание удобной для пользователя. Избегайте чрезмерного затягивания винтов. Выполнив подключение, установите абонентское устройство на кронштейн EF. Чтобы отсоединить устройство от металлического кронштейна, нажмите на пластиковый фиксатор и одновременно потяните корпус устройства G. При встроенной установке обратитесь к руководству из комплекта для встроенной установки.

(TOP)

. Коробку следует устанавливать на высоте,

Технические характеристики

Вход сигнала тревоги

Аудио вызывной панели

–

Выход –

Видео вызывной панели

Выход +

Настройка перемычек и функция триммера

Выбор последнего абонентского устройства на линии I (SW4) Вид вызывной панели HEVC/MI J (SW5)

Схемы установки, ограничения и расстояния LM

Если используется кабель UTP cat5 каждая пара проводов должна питать только одно абонентское устройство L

Настройка мелодий

ПРИМЕЧАНИЕ. Программирование вызова см. в документации к вызывным панелям.

Вход в режим Программирования.

В течение 5 сек. 5 раз нажать на Клавиша подтвердит вход в режим программирования.

Программирование мелодии, присвоенной вызовам с вызывной панели (1 звуковой сигнал).

Для последовательного прослушивания мелодий нажмите Клавиша Для выбора мелодии и выхода из режима программирования нажмите Клавиша нажмите Клавиша

Программирование мелодии, присвоенной вызову с лестничной площадки (2 звуковых сигнала).

Программирование числа звонков вызова (3 акустических сигнала).

Нажмите Клавиша (от 1 до 6 звонков). Через 3 секунды после последнего нажатия кнопки будет воспроизведен выбранный вызов с нужным количеством звонков. Чтобы сохранить выбранную мелодию и полностью выйти из режима программирования, нажмите Клавиша

. Для выбора мелодии и дальнейшего программирования

столько раз, сколько звонков выбрано для вызова

. Короткий акустический сигнал

Клеммная колодка H①

Локальный источник питания

–

Вход линии шины

Вызов с лестничной площадки

–

УТИЛИЗАЦИЯ - Убедитесь в том, что упаковочный материал не выбрасывается в окружающую среду, а утилизируется в соответствии с правилами, действующими в стране использования продукции. В конце жизненного цикла устройства не допускайте его попадания в окружающую среду. Утилизация устройства должна производиться в соответствии с действующими правилами, предпочтительна повторная переработка его составных частей. Компоненты, для которых предусмотрена повторная переработка, отмечены символом и аббревиатурой используемого материала. Декларация CE - BPT S.p.A. a Socio Unico заявляет, что данное устройство соответствует требованиям Директивы 2004/108/ЕС. Оригинал предоставляется по запросу.

Page 15

Page 16
