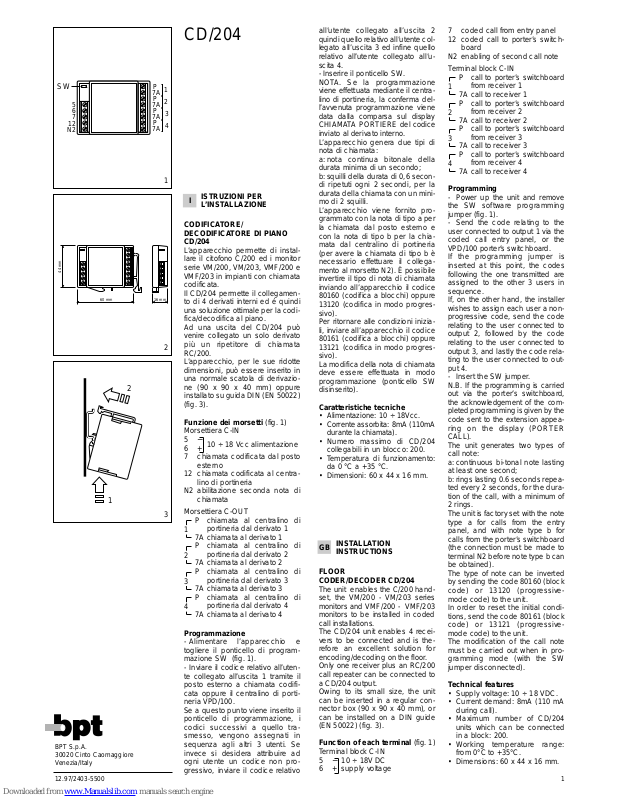

Bpt CD/204 Installation Instructions Manual

1

CODIFICATORE/
DECODIFICATORE DI PIANO
CD/204

L’apparecchio permette di instal­lare il citofono C/200 ed i monitor
serie VM/200, VM/203, VMF/200 e
VMF/203 in impianti con chiamata
codificata.
Il CD/204 permette il collegamen­to di 4 derivati interni ed é quindi
una soluzione ottimale per la codi­fica/decodifica al piano.
Ad una uscita del CD/204 può
venire collegato un solo derivato
più un ripetitore di chiamata
RC/200.
L’apparecchio, per le sue ridotte
dimensioni, può essere inserito in
una normale scatola di derivazio­ne (90 x 90 x 40 mm) oppure
installato su guida DIN (EN 50022)
(fig. 3).

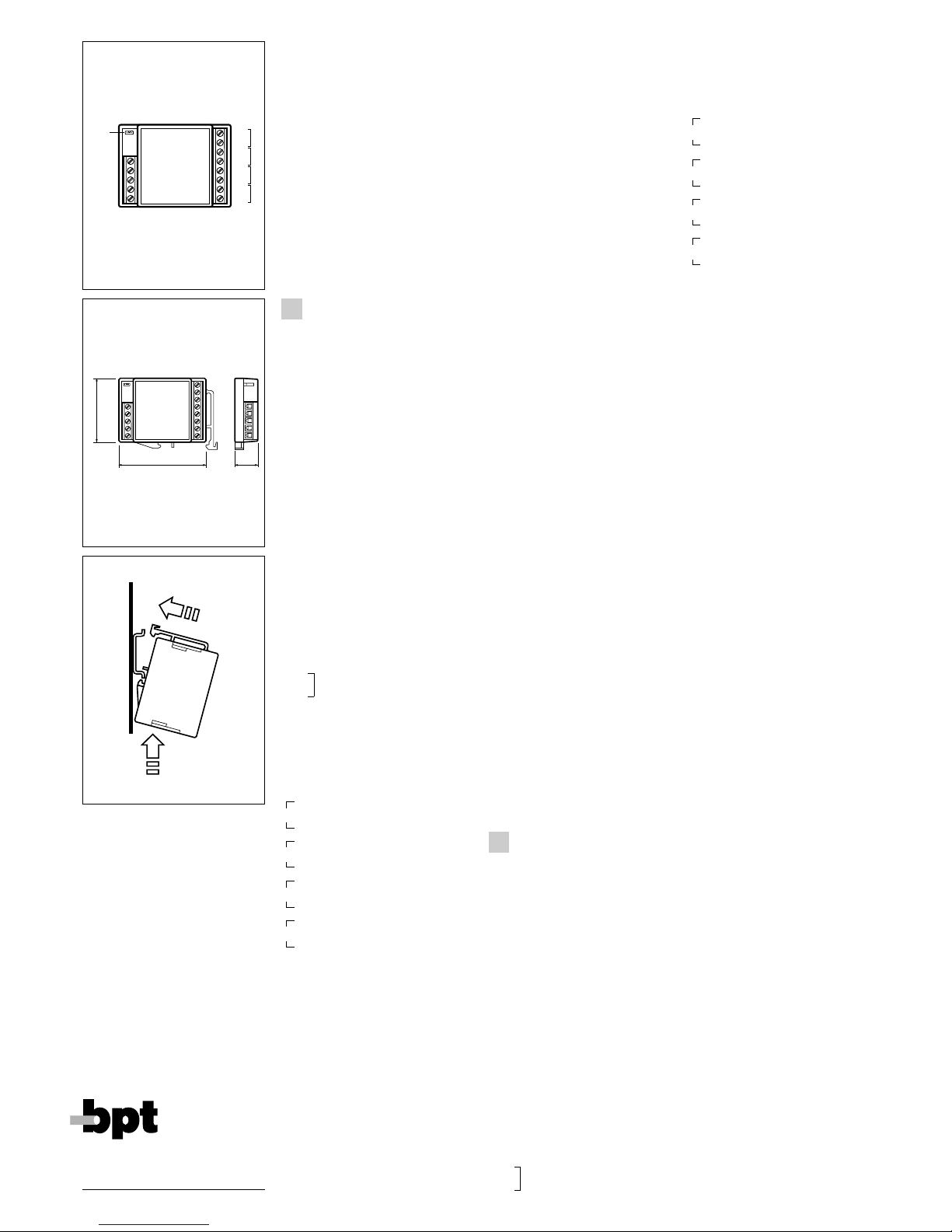

Funzione dei morsetti (fig. 1)
Morsettiera C-IN
5 −

10 ÷ 18 Vcc alimentazione

6 +
7 chiamata codificata dal posto

esterno

12 chiamata codificata al centra-

lino di portineria

N2 abilitazione seconda nota di

chiamata

Morsettiera C-OUT

P chiamata al centralino di

portineria dal derivato 1

7A chiamata al derivato 1
P chiamata al centralino di

portineria dal derivato 2

7A chiamata al derivato 2
P chiamata al centralino di

portineria dal derivato 3

7A chiamata al derivato 3
P chiamata al centralino di

portineria dal derivato 4

7A chiamata al derivato 4

Programmazione

- Alimentare l’apparecchio e
togliere il ponticello di program­mazione SW (fig. 1).

- Inviare il codice relativo all’uten­te collegato all’uscita 1 tramite il
posto esterno a chiamata codifi­cata oppure il centralino di porti­neria VPD/100.
Se a questo punto viene inserito il
ponticello di programmazione, i
codici successivi a quello tra­smesso, vengono assegnati in
sequenza agli altri 3 utenti. Se
invece si desidera attribuire ad
ogni utente un codice non pro­gressivo, inviare il codice relativo

all’utente collegato all’uscita 2
quindi quello relativo all’utente col­legato all’uscita 3 ed infine quello
relativo all’utente collegato all’u­scita 4.

-Inserire il ponticello SW.

NOTA. Se la programmazione
viene effettuata mediante il centra­lino di portineria, la conferma del­l’avvenuta programmazione viene
data dalla comparsa sul display
CHIAMATA PORTIERE del codice
inviato al derivato interno.

L’apparecchio genera due tipi di
nota di chiamata:
a:nota continua bitonale della
durata minima di un secondo;
b: squilli della durata di 0,6 secon­di ripetuti ogni 2 secondi, per la
durata della chiamata con un mini­mo di 2 squilli.
L’apparecchio viene fornito pro­grammato con la nota di tipo a per
la chiamata dal posto esterno e
con la nota di tipo b per la chia­mata dal centralino di portineria
(per avere la chiamata di tipo b è
necessario effettuare il collega­mento al morsetto N2). È possibile
invertire il tipo di nota di chiamata
inviando all’apparecchio il codice

80160 (codifica a blocchi) oppure
13120 (codifica in modo progres-

sivo).
Per ritornare alle condizioni inizia­li, inviare all’apparecchio il codice

80161 (codifica a blocchi) oppure
13121 (codifica in modo progres-

sivo).
La modifica della nota di chiamata
deve essere effettuata in modo
programmazione (ponticello SW
disinserito).

Caratteristiche tecniche

• Alimentazione: 10 ÷ 18Vcc.

• Corrente assorbita: 8mA (110mA
durante la chiamata).

• Numero massimo di CD/204
collegabili in un blocco: 200.

• Temperatura di funzionamento:
da 0 °C a +35 °C.

• Dimensioni: 60 x 44 x 16 mm.

P

7A

P

7A

P

7A

P

7A

1
2
3
4

SW

5
6
7

12

N2

1

60 mm

44 mm

16 mm

2

1

2

3

BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy

CD/204

I

ISTRUZIONI PER
L’INSTALLAZIONE

1

2

3

4

GB

INSTALLATION
INSTRUCTIONS

FLOOR
CODER/DECODER CD/204

The unit enables the C/200 hand­set, the VM/200 - VM/203 series
monitors and VMF/200 - VMF/203
monitors to be installed in coded
call installations.
The CD/204 unit enables 4 recei­vers to be connected and is the­refore an excellent solution for
encoding/decoding on the floor.
Only one receiver plus an RC/200
call repeater can be connected to
a CD/204 output.
Owing to its small size, the unit
can be inserted in a regular con­nector box (90 x 90 x 40 mm), or
can be installed on a DIN guide
(EN 50022) (fig. 3).

Function of each terminal (fig. 1)
Terminal block C-IN
5 − 10 ÷ 18V DC
6 + supply voltage

7 coded call from entry panel
12 coded call to porter’s switch-

board

N2 enabling of second call note
Terminal block C-IN

P call to porter’s switchboard

from receiver 1

7A call to receiver 1
P call to porter’s switchboard

from receiver 2

7A call to receiver 2
P call to porter’s switchboard

from receiver 3

7A call to receiver 3
P call to porter’s switchboard

from receiver 4

7A call to receiver 4

Programming

- Power up the unit and remove
the SW software programming
jumper (fig. 1).

- Send the code relating to the
user connected to output 1 via the
coded call entry panel, or the
VPD/100 porter’s switchboard.
If the programming jumper is
inserted at this point, the codes
following the one transmitted are
assigned to the other 3 users in
sequence.
If, on the other hand, the installer
wishes to assign each user a non­progressive code, send the code
relating to the user connected to
output 2, followed by the code
relating to the user connected to
output 3, and lastly the code rela­ting to the user connected to out­put 4.

- Insert the SW jumper.

N.B. If the programming is carried
out via the porter’s switchboard,
the acknowledgement of the com­pleted programming is given by the
code sent to the extension appea­ring on the display (PORTER
CALL).

The unit generates two types of
call note:
a: continuous bi-tonal note lasting
at least one second;
b: rings lasting 0.6 seconds repea­ted every 2 seconds, for the dura­tion of the call, with a minimum of
2 rings.
The unit is factory set with the note
type a for calls from the entry
panel, and with note type b for
calls from the porter’s switchboar d
(the connection must be made to
terminal N2 before note type b can
be obtained).
The type of note can be inverted
by sending the code 80160 (block
code) or 13120 (progressive-
mode code) to the unit.
In order to reset the initial condi­tions, send the code 80161 (block
code) or 13121 (progressive-
mode code) to the unit.
The modification of the call note
must be carried out when in pro­gramming mode (with the SW
jumper disconnected).

Technical features

• Supply voltage: 10 ÷ 18 VDC.

• Current demand: 8mA (110 mA
during call).

• Maximum number of CD/204
units which can be connected
in a block: 200.

• Working temperature range:
from 0°C to +35°C.

• Dimensions: 60 x 44 x 16 mm.

1

2

3

4

12.97/2403-5500

2

D

INSTALLATIONS­ANLEITUNG

ETAGENCODIERER/­DECODIERER CD/204

Das Gerät ermöglicht die
Installation der Sprechgarnitur
C/200 und der Monitorserie
VM/200, VM/203, VMF/200 und
VMF/203 in Anlagen mit codiertem
Ruf.
Der CD/204 stellt die Verbindung
zwischen 4 Sprechstellen her und
ist somit eine optimale Lösung für
die Etagencodierung/-decodie­rung.
An einen Ausgang der CD/204
können nur eine Sprechstelle und
ein Rufwiederholer RC/200 ange­schlossen werden.
Dank seiner geringen Dimension
kann das Gerät in eine normale
Dose (90 x 90 x 40 mm) untergebra­cht oder auf eine DIN-Einheit (EN

50022) montiert werden (Abb. 3).

Belegung
der Klemmleisten (Abb.1)

Klemmleiste C-IN
5 − 10 ÷ 18V DC
6 + Stromversorgung
7 Codierter Anruf von der

Außenstation

12 Codierter Anruf zur

Pförtnerzentrale

N2 Aktivierung des zweiten

Klangrufes

Klemmleiste C-OUT

P Anruf zur Pförtnerzentrale

von Sprechstelle 1

7A Anruf zur Sprechstelle 1
P Anruf zur Pförtnerzentrale

von Sprechstelle 2

7A Anruf zur Sprechstelle 2
P Anruf zur Pförtnerzentrale

von Sprechstelle 3

7A Anruf zur Sprechstelle 3
P Anruf zur Pförtnerzentrale

von Sprechstelle 4

7A Anruf zur Sprechstelle 4

Programmierung

- Das Gerät mit Strom versorgen
und die Programmierbrücke SW
(Abb.1) abnehmen.

- Eingabe, mittels der Außensta­tion mit codiertem Anruf oder der
Pförtnerzentrale VPD/100, des
Codes des Benutzers, der an den
Ausgang 1 angeschlossen ist.

- Wenn an dieser Stelle die
Programmierbrücke eingesetzt
wird, dann werden die nachfol­genden Codes der Reihenfolge
nach den anderen drei Benutzern
zugeordnet.
Will man statt dessen jedem
Benutzer einen nicht progressiven
Code geben, dann gibt man den
Code des Benutzers, der an
Ausgang 2 angeschlossen ist, ein;
danach den des Benutzers von
Ausgang 3 und schließlich den
des Benutzers von Ausgang 4.
Die Brücke SW einsetzen.

ANMERKUNG. Falls die Program­mierung durch die Pförtnerzentrale
erfolgt, wird die vorgenommene
Programmierung durch das Er­scheinen auf dem Display ANRUF
PFÖRTNER des Codes, welcher
der Sprechgarnitur eingegeben
wurde, bestätigt.

Das Gerät verfügt über zwei ver­schiedene Klangrufe:
a: Andauernder Zweiklangruf,
Mindestdauer 1 Sekunde;

b: Klingeln (Dauer 0,6 Sekunden)
im Zwei-Sekundentakt, für die
Anrufdauer von mindestens zwei
Klingelzeichen.
Das Gerät wird mit dem Klangruf
a für den Anruf von der Außen­station aus und mit dem Klangruf
b für den Anruf von der Pförtner­zentrale aus programmiert gelie­fert (um den Klangruf b zu erhal­ten, ist der Anschluß an die
Klemme N2 erforderlich).
Die Klangrufe können ausgetau­scht werden: dem Gerät den Code
80160 (Blockcode) oder 13120
(progressiver Code) eingeben.
Um zum ursprünglichen Zustand
zurückzukehren, muß dem Gerät
der Code 80161 (Blockcode) oder
13121 (progressiver Code) einge­geben werden.
Die Änderung des Klangrufes muß
in der Programmierung vorgenom­men werden (ausgeschaltete
Brücke SW).

Technische Daten

• Stromversorgung 10 ÷ 18 V DC.

• Stromaufnahme: 8 mA (110 mA
während des Anrufs).

• Höchstzahl von anschließbaren
CD/204 in einem Block: 200.

• Betriebstemperatur: von 0°C bis
+35°C.

• Abmessungen: 60 x 44 x 16 mm.

F

INSTRUCTIONS
POUR L’INSTALLATION

1

2

3

4

CODEUR/DECODEUR
D’ETAGE CD/204

Cet appareil permet d’installer le
combiné C/200, les moniteurs
série VM/200, VM/203, VMF/200 et
VMF/203 dans des installations
avec appel codé.
Le CD/204 permet de relier 4
postes intérieurs. Il est donc la
solution idéale pour le codage­décodage à l’étage.
Il est possible de raccorder à une
sortie du CD/204 un seul poste
extérieur plus un répétiteur d’ap­pel RC/200.
Compte tenu de ses petites
dimensions, l’appareil peut être
inséré dans une boîte de dériva­tion normale (90 x 90 x 40 mm) ou
bien sur rail DIN (EN 50022)
(fig.3).

Fonctions des bornes (fig.1)
Bornier C-IN
5 −

10 ÷ 18Vcc alimentation

6 +
7 appel codé du poste extérieur
12 appel codé à la centrale de

conciergerie

N2 mise en service deuxième

note d’appel

Bornier C-OUT

P appel à la centrale de con-

ciergerie du poste intérieur 1

7A appel au poste intérieur 1
P appel à la centrale de con-

ciergerie du poste intérieur 2

7A appel au poste intérieur 2
P appel à la centrale de con-

ciergerie du poste intérieur 3

7A appel au poste intérieur 3

P appel à la centrale de con-

ciergerie du poste intérieur 4

7A appel au poste intérieur 4

Programmation

- Alimenter l’appareil et enlever le
cavalier de programmation SW
(fig.1)

- Envoyer le code de l’usager
relié à la sortie 1 moyennant le
poste extérieur à appel codé ou
bien la centrale de conciergerie
VPD/100.
Si maintenant vous branchez le
cavalier de programmation, les
codes qui suivent le code tran­smis seront attribués aux trois
autres usagers de manière
séquentielle. Si, au contraire, vous
souhaitez attribuer à chaque usa­ger un code non progressif,
envoyer le code de l’usager relié à
la sortie 2 , puis celui de l’usager
relié à la sortie 3 et enfin celui de
l’usager relié à la sortie 4.

- Branchez le cavalier SW.

NOTA. Si la programmation est
effectuée à l’aide de la centrale de
conciergerie, l’inscription sur l’affi­cheur APPEL CONCIERGE du
code envoyé au poste intérieur
confirmera que la programmation
a été réalisée.

L’appareil produit deux types de
notes d’appel:
a: note continue bitonale qui a une
durée minimum d’une seconde;
b: sonnerie de 0,6 secondes qui
se répète toutes les 2 secondes
pendant toute la durée de l’appel
avec un minimum de 2 sonneries.
L’appareil est fourni déjà pro­grammé avec la note a pour l’ap­pel provenant du poste extérieur
ou bien avec la note b pour l’appel
provenant de la centrale de con­ciergerie (pour avoir l’appel de
type b, il est nécessaire d’effec­tuer la connexion à la borne N2).
Il est possible d’inverser le type de
note d’appel en envoyant à l’ap­pareil le code 80160 (codage à
blocs) ou bien 13120 (codage
progressif).
Pour revenir aux conditions de
départ, envoyer à l’appareil le
code 80161 (codage à blocs) ou
bien 13121 (codage progressif).
La modification de la note d’appel
doit être effectuée en mode pro­grammation (cavalier SW débran-
ché).

Caractéristiques techniques

• Alimentation: 10 ÷ 18Vcc.

• Courant absorbé: 8mA (110mA
pendant l’appel).

• Nombre maximum de CD/204
pouvant être raccordés dans un
bloc: 200.

• Température de fonctionne­ment: de 0°C à +35°C.

• Dimensions: 60 x 44 x 16 mm.

3

1

2

4

E

INSTRUCCIONES
PARA LA INSTALACION

CODIFICADOR/
DESCODIFICADOR CD/204

El aparato permite instalar el
teléfono C/200 y los monitores de
la serie VM/200, VM/203, VMF/200

y VMF/203 en instalaciones con
llamada codificada.
El CD/204 permite la conexión de
4 derivados internos, esto repre­senta una solución idónea para la
codificación/descodificación en el
rellano.
En una salida del CD/204 se
puede conectar sólo un derivado
más un repetidor de llamada
RC/200.
El equipo, a causa de sus reduci­das dimensiones, se puede colo­car en un caja de derivación nor­mal (90 x 90 x 40 mm) o bien
instalarlo en guía DIN (EN 50022)
(fig. 3).

Funciones de los bornes (fig. 1)
Bornera C-IN
5 −

10 ÷ 18Vcc alimentación

6 +
7 llamada codificada desde la

placa exterior

12 llamada codificada a la cen-

tralita de la conserjería

N2 habilitación segunda nota de

llamada

Bornera C-OUT

P llamada a la centralita de

conserjería desde el deri­vado 1

7A llamada al derivado 1
P llamada a la centralita de

conserjería desde el deri­vado 2

7A llamada al derivado 2
P llamada a la centralita de

conserjería desde el deri­vado 3

7A llamada al derivado 3
P llamada a la centralita de

conserjería desde el deri­vado 4

7A llamada al derivado 4

Programación

- Alimentar el aparato y deshacer
el puente de programación SW
(fig.1).

- Enviar el código del usuario
conectado a la salida 1 desde la
placa exterior con llamada codifi­cada o bien desde la centralita de
conserjería VPD/100.
Si llegados a este punto se intro­duce el puente de programación,
los códigos siguientes al transmiti­do se asignarán, siguiendo la
secuencia, a los otros 3 usuarios.
Si en cambio, se desea atribuir a
cada usuario un código no pro­gresivo, se deberá enviar el códi­go correspondiente al usuario
conectado a la salida 2, el código
correspondiente al usuario conec­tado a la salida 3 y, por último, el
código correspondiente al usuario
conectado a la salida 4.

- Introducir el puente SW.

NOTA:Si la programación se reali­za desde la centralita de con­serjería, la confirmación de que se
ha efectuado la programación se
obtendrá gracias a que aparecerá
en el display LLAMADA PORTE­RO, el código enviado al derivado
interno.

El aparato dispone de dos tipos
de llamada:
a: nota continua de doble tono, de
duración máxima un segundo;
b: toques de 0,6 segundos de
duración, repetidos cada 2 segun­dos durante toda la llamada.
Mínimo dos toques.
El aparato se entrega programado

1

3

4

2

3

con la nota de tipo a para la lla­mada desde la placa exterior y,
con la nota de tipo b para la lla­mada desde la centralita de con­serjería (para obtener la llamada
de tipo b es necesario efectuar la
conexión en el conector N2). Se
puede invertir el tipo de nota de
llamada si se envía al aparato el
código 80160 (codificación por
bloques) o bien el 13120 (codifi-
cación progresiva).
Para volver a las condiciones del
principio, enviar al aparato el
código 80161 (codificación por
bloques) o bien el 13121 (codifi-
cación progresiva).
La modificación de la nota de lla­mada se deberá efectuar en la
modalidad de programación
(puente SW deshabilitado).

Características técnicas

• Alimentación: 10 ÷ 18 Vcc.

• Consumo: 8mA (110mA durante
la llamada).

• Número máximo de CD/204 que
se pueden conectar a un blo­que: 200.

• Temperatura de funcionamien­to: de 0°C a +35°C.

• Dimensiones: 60 x 44 x 16 mm.

CODIFICADOR/
DESCODIFICADOR
DE ANDAR CD/204

O aparelho permite de instalar o
telefone C/200 e os monitores
série VM/200, VM/203, VMF/200 e
VMF/203 nas instalações com
chamada codificada.
O CD/204 permite a ligação de 4
derivados internos e é afinal de
contas uma óptima solução para a
codificação/descodificação ao
andar.
A uma saída do CD/204 pode ser
ligado um só derivado, juntamen­te com um repetidor de chamada
RC/200.
O aparelho, pelas suas reduzidas
dimensões, pode ser inserido
numa normal caixa de derivação
(90x90x40 mm) ou então instalado
na guia DIN (EN 50022) (fig. 3).

Funções dos bornes (fig. 1)
Terminais C-IN
5 − 10 ÷ 18Vcc alimentação
6 +
7 chamada codificada do posto

externo

12 chamada codificada à central

de portaria

N2 habilitação da segunda nota

de chamada

Caixa de bornes C-OUT

P chamada à central de por-

taria do derivado 1

7A chamada ao derivado 1
P chamada à central de por-

taria do derivado 2

7A chamada ao derivado 2
P chamada à central de por-

taria do derivado 3

7A chamada ao derivado 3

P chamada à central de por-

taria do derivado 4

7A chamada ao derivado 4

Programação

- Alimentar o aparelho e extrair a
ligação metálica de programação
SW (fig. 1).

- Enviar o código relativo ao uten­te ligado à saída 1 através do
posto externo com chamada codi­ficada ou então à central de por­taria VPD/100.
Se a este ponto é inserida a
ligação metálica de programação,
os códigos sucessivos aquele
transmitido, são atribuídos em
sequência aos outros 3 utentes.
Se pelo contrário se deseja atri­buir a cada utente um código não
progressivo, enviar o código rela­tivo ao utente ligado à saída 2 por­tanto aquele relativo ao utente
ligado à saída 3 e por fim aquele
relativo ao utente ligado à saída 4.

- Inserir a ligação metálica SW.

NOTA.Se a programação for efec­tuada através da central de porta­ria, a confirmação de que se verifi­cou tal programação obtém-se
pelo aparecimento no display
CHAMADA PORTEIRO do código
enviado ao derivado interno.

O aparelho gera dois tipos de
nota de chamada:
a: nota contínua bitonal com o
tempo mínimo de um segundo;
b: toques de 0,6 segundos repeti­dos cada 2 segundos, pela
duração da chamada com um
mínimo de 2 toques.
O aparelho é fornecido programa­do com a nota de tipo a para a
chamada do posto externo e com
a nota de tipo b para a chamada
da central da portaria (para ter a
chamada de tipo b é necessário
efectuar a ligação ao borne N2). É
possível inverter o tipo de nota de
chamada enviando o código
80160 ao aparelho (codifica a blo­cos) ou então 13120 (codifica em
modo progressivo).
Para tornar novamente às con­dições iniciais, enviar ao aparelho
o código 80161 (codifica a blo­cos) ou então 13121 (codifica em
modo progressivo).
A modificação da nota de chama­da deve ser efectuada em modo
programação (ligação metálica
SW desinserida).

Características técnicas

• Alimentação: 10 ÷ 18 Vcc.

• Consumo: 8mA (110mA durante
a chamada).

• Número máximo de C/204 que
se podem ligar num bloco: 200.

• Temperatura de funcionamento:
desde 0°C até +35°C.

• Dimensões: 60 x 44 x 16 mm.

P

INSTRUÇÕES
PARA A INSTALAÇÃO

1

2

3

4
