TERMOREGOLAZIONE

catalogo 2017-18

Page 2

Page 3

Page 4

UN SISTEMA PROGETTATOPER VIVERE IL PERFETTO COMFORT

Page 5

INDICE GENERALE

14 IL TERMOREGOLATORE 15 LA GAMMA 16 IL SISTEMA DI TERMOREGOLAZIONE MULTIZONA 17 LA GAMMA 18 FUNZIONI DELLA TERMOREGOLAZIONE 22 GUIDA ALLA SCELTA DEI CRONOTERMOSTATI

26 SISTEMA MULTIZONA

26 TH/PLUS 28 TA/P1 30 L’ARCHITETTURA DEL SISTEMA 31 THPLUS KIT

30 CRONOTERMOSTATI DIGITALI DA INCASSO

32 TH/350 34 TH/345 36 TH/600

36 CRONOTERMOSTATI DIGITALI DA PARETE

38 TH/400 40 TH/450 42 TH/450 GSM 44 TH/550 46 TH/550 WH WL 50 TH/550 WH WIFI

52 CRONOTERMOSTATI A CURSORI DA PARETE

54 TH/124 56 TH/125

56 TERMOSTATI DIGITALI DA INCASSO

58 TA/350 60 TA/600

60 TERMOSTATI DIGITALI DA PARETE

62 TA/450 64 TA/500

66 INDICI

Page 6

Parliamo di qualità della vita, in tutte le lingue del mondo.

CAME si prende cura di ciò che per le persone è importante da più di 60 anni, facendo della tecnologia la chiave per aprire a una nuova qualità della vita. Ogni progetto, ogni intuizione, una continua spinta all’innovazione, una costante attenzione alle persone per farle vivere nel migliore dei modi possibili. Un obiettivo tanto nitido quanto complesso: qui c’è l’abilità di un’Azienda di esperienza, il suo know-how, la capacità di fondere assieme aspetti funzionali e di design innalzando

continuamente il livello di qualità. Progetti ambiziosi che confermano l’importanza di saper guardare lontano, nel territorio del possibile, per realizzare opere che ci rendono orgogliosi del nostro lavoro e ci vedono partner tecnologici di tante importanti realtà che stanno cambiando il modo di guardare al mondo.

CAME HEADQUARTER

Page 7

CAME ITALIA S.R.L

Sede legale e operativa

Viale delle Industrie, 89/A 31030 Dosson di Casier (TV) tel. 0422 1569511 [email protected]

Sede distaccata di Pordenone

Via Cornia, 1/B 33079 Sesto al Reghena (PN) tel. 0434 698111

Sede di Treviso

Via della Pace, 30 31030 Dosson di Casier (TV) tel. 0422 494298

Sede di Palmanova

Zona Artigianale Merlana via Bachelet, 5 33050 Bagnaria Arsa (UD) tel. 0432 924101

Sede di Padova

Via A. Volta, 21/B 35010 Limena (PD) tel. 049 8842518

Sede di Parma

Via Tazio Nuvolari, 18/B 43122 Parma (PR) tel. 0521 942551

Sede di Bologna

Via dell’Industria, 11/B 40012 Calderara di Reno (BO) tel. 051 728135

Sede di Cuneo

Via C. Cavallotto, 10 12060 Roddi (CN) tel. 0173 620511

Sede di Firenze

Via Pratignone, 11 50019 Sesto Fiorentino (FI) tel. 055 8826975

Sede di Napoli

Via F. Imparato 198, lotto A/7 80146 Napoli tel. 081 7524455

Sede di Brescia

Via caselle, 11 25010 San Zeno Naviglio (BS) tel. 030 2667564

Sede di Mantova

Via S. Pertini, 2 46045 Marmirolo (MN) tel. 0376 299350

Page 8

CAME

A BRAND NEW FUTURE.

Da Multi Brand a Global Brand, una nuova identità per CAME, un’Azienda che delinea percorsi di innovazione per arrivare a un territorio di nuove opportunità.

Un’evoluzione con nuovi modi di intendere il mondo dell’automazione, attraverso le quattro leggi della Human Automation che sanciscono una nuova qualità della vita, pensata per le persone, perché fatta di persone.

Un Gruppo composto di grandi realtà e un’unica volontà: fornire soluzioni tecnologiche in grado di garantire

comfort, sicurezza e prestazioni in tutti i contesti

residential, business e urban.

Un Gruppo i cui obiettivi comuni sono più forti delle singole specializzazioni, che si arricchisce nella diversità, per diventare un’unica grande realtà.

Un’unica grande Global Company.

Page 9

Be technology. Stay human.

Quando un Gruppo fatto di tante realtà decide di parlare al mondo con una sola voce, lo fa scegliendo bene il tono, il messaggio e chi lo ascolterà. Con la consapevolezza che uniti si è più della somma delle singole parti e che un futuro è quanto più solido tanto più è costruito su solidi valori.

STATEMENT

Siamo una multinazionale leader nella fornitura di soluzioni tecnologiche integrate per l’automazione di ambienti residenziali, pubblici e urbani, che generano

spazi intelligenti per il benessere delle persone.

MISSION

Aiutiamo le persone ad automatizzare e rendere intelligenti ambienti residenziali, pubblici e urbani,

con soluzioni tecnologiche integrate che garantiscono comfort, sicurezza e prestazioni.

VISION

La perfetta connessione tra uomo e tecnologia consente di mettere le persone e il loro benessere al centro di tutte le cose.

Page 10

CARE

L’UOMO È LA MISURA PER DEFINIRE OGNI TIPO DI AUTOMAZIONE.

Ogni tecnologia deve essere pensata per le persone. La volontà di superarci, di eccellere tecnicamente, non andrà mai a intaccare il ruolo centrale che la persona ha in tutto ciò che facciamo.

La vita ci ispira.

In un mondo in cui la tecnologia è tutto, siamo tornati a mettere le persone al centro di tutto. Sono le persone che lavorano in tutte le sedi del Gruppo e in ogni parte del mondo, i collaboratori, i ricercatori impegnati in R&D, i nostri clienti. È pensando al modo in cui le persone vogliono vivere che riusciamo a immaginare quali soluzioni tecnologiche accompagneranno le loro giornate.

È reinterpretando i modi, i luoghi e gli spazi che possiamo pensare a una tecnologia tanto presente, quanto discreta: in questo delicato equilibrio, c’è la creazione di nuovi standard di protezione, di cura, di vita.

Page 11

ACTION

OGNI AUTOMAZIONE DEVE POTER ANTICIPARE I BISOGNI DELLE PERSONE.

In ogni luogo, con tutti i mezzi.

La volontà di trovare soluzioni innovative prima che nascano i bisogni è una questione di sensibilità, di attenzione, di proiezione in un futuro che si sovrappone sempre più velocemente al presente. La tecnologia deve essere sempre in grado di comprendere la diversità di luogo, di utilizzo, di ambito, sia esso residenziale, pubblico o urbano, rendendolo perfettamente fruibile e godibile.

L’automazione non è mai una tecnologia passiva o statica. Dobbiamo essere in grado di rispondere in anticipo alle esigenze delle persone, immaginando aspettative e soluzioni.

In quest’ottica nasce CAME CONNECT, la tecnologia basata su Cloud che permette l’utilizzo di tutte le funzionalità dei dispositivi installati direttamente da remoto con vantaggi sia per l’installatore che per l’utente. Ancora una volta la tecnologia CAME contribuisce a migliorare la qualità del nostro vivere.

Page 12

MULTICULTURAL

OGNI AUTOMAZIONE DEVE RISPETTARE TUTTE LE CULTURE DEL MONDO.

L’automazione deve poter essere integrata in ogni contesto culturale per abbattere le possibili barriere di diversità. Realizziamo soluzioni capaci di valorizzare e considerare la persona quale essere umano unico e globale.

Nel mondo, insieme.

CAME ha radici ben piantate in Italia, in provincia di Treviso, ma le sue 26 sedi commerciali, la sua rete capillare di distributori, i 6 stabilimenti produttivi in Italia, Francia, Spagna e Inghilterra, e le sue realtà commerciali, posizionate in 118

Paesi, le consentono di avere quella apertura mentale e culturale che le permette di rispondere con tempismo ed ecacia alle sﬁde della competizione globale, proponendo soluzioni pensate su misura per ogni mercato.

Page 13

EXPERIENCE

OGNI AUTOMAZIONE DEVE LASCIARE LE PERSONE LIBERE DI ESSERE SE STESSE.

La libertà non è solo uno stato mentale.

Nel mondo in cui ci muoviamo non ci sono limiti al pensiero, separazione fra luoghi, etichette da mettere ai desideri: ogni diversità è un elemento di ricchezza, che crea uno scenario urbano inedito, quello in cui le persone si confrontano con dierenti orizzonti, tutti ugualmente possibili.

La tecnologia non deve essere invasiva, né tantomeno limitare la libertà delle persone. Crediamo che l’automazione debba integrarsi perfettamente con le abitudini e il modo di pensare di chi la utilizza.

La tecnologia interviene a migliorare il nostro stile di vita, facilitando ogni nostra azione, rendendo accessibili tutti gli spazi residenziali, urbani e collettivi. Aiutando a deﬁnire un nuovo concetto di sicurezza e quella condivisione di idee che è il motore di ogni nuova conquista.

Page 14

IL TERMOREGOLATORE

Il termoregolatore è un dispositivo elettronico in grado di controllare la temperatura di un ambiente, adeguandola a quella impostata dall’utente. Attraverso la rilevazione della temperatura ambientale, eettuata tramite appositi sensori e sonde climatiche, il termoregolatore determina l’accensione o lo spegnimento dei dispositivi di riscaldamento/rarescamento, raggiungendo la temperatura desiderata emantenendola costante. Il controllo termico di un ambiente può avvenire mediante due tipologie di termoregolatori: il termostato, in cui l’impostazione della temperatura desiderata rimane costante nel tempo ﬁno a una eventuale variazione decisa dall’utente; il cronotermostato, che combina lefunzioni di un orologio a quelle di un termostato consentendo di regolare la temperatura ora per ora durante tutta la giornata eattivare l’impianto di riscaldamento se questa è inferiore a quella desiderata, evitando così gli sprechi.

Ad ogni ora, la temperatura più adatta

Il cronotermostato rende la tua vita più confortevole regolando in modo intelligente l’impianto di riscaldamento e di condizionamento. Nelle ore notturne abbassa la temperatura rendendo il clima più adatto al sonno; al mattino, attiva l’impianto prima che la tua sveglia suoni, in modo da farti iniziare la giornata in un gradevole tepore; nelle ore in cui non sei a casa spegne l’impianto, evitando uno spreco di energia; lo riaccende prima del tuo ritorno, assicurando un ambiente caldo per tutta la serata. Se ti trovi in vacanza, spegne l’impianto tutto il giorno; lo fa funzionare più a lungo quando serve. In ogni momento puoi stabilire delle nuove regolazioni con la massima facilità e rapidità.

IL TERMOREGOLATORE

Una stanza fresca concilia

ilsonno e il riposo

00:00-05:00 18°C

00 003 6 9 12 15 18 21• • • • • • • •• • • • • • • •

La casa si prepara al risveglio

06:00-07:00 20°C

É bello svegliarsi in un clima

confortevole

08:00-09:00 22°C

Nessuno in casa, l’impianto

restaspento

10:00-15:00 18°C

La casa si prepara ad

accogliere il tuo rientro

16:00-17:00 20°C

Massimo comfort nei momenti

di relax e il giusto grado di

tepore per concludere la

giornata

18:00-22:00 22°C

Una stanza fresca concilia

ilsonno e il riposo

23:00-24:00 18°C

Page 15

LA GAMMA

TERMOSTATI

DIGITALI

DA INCASSO

TA/350

TA/600

CRONOTERMOSTATI

DIGITALI

DA INCASSO

TH/350

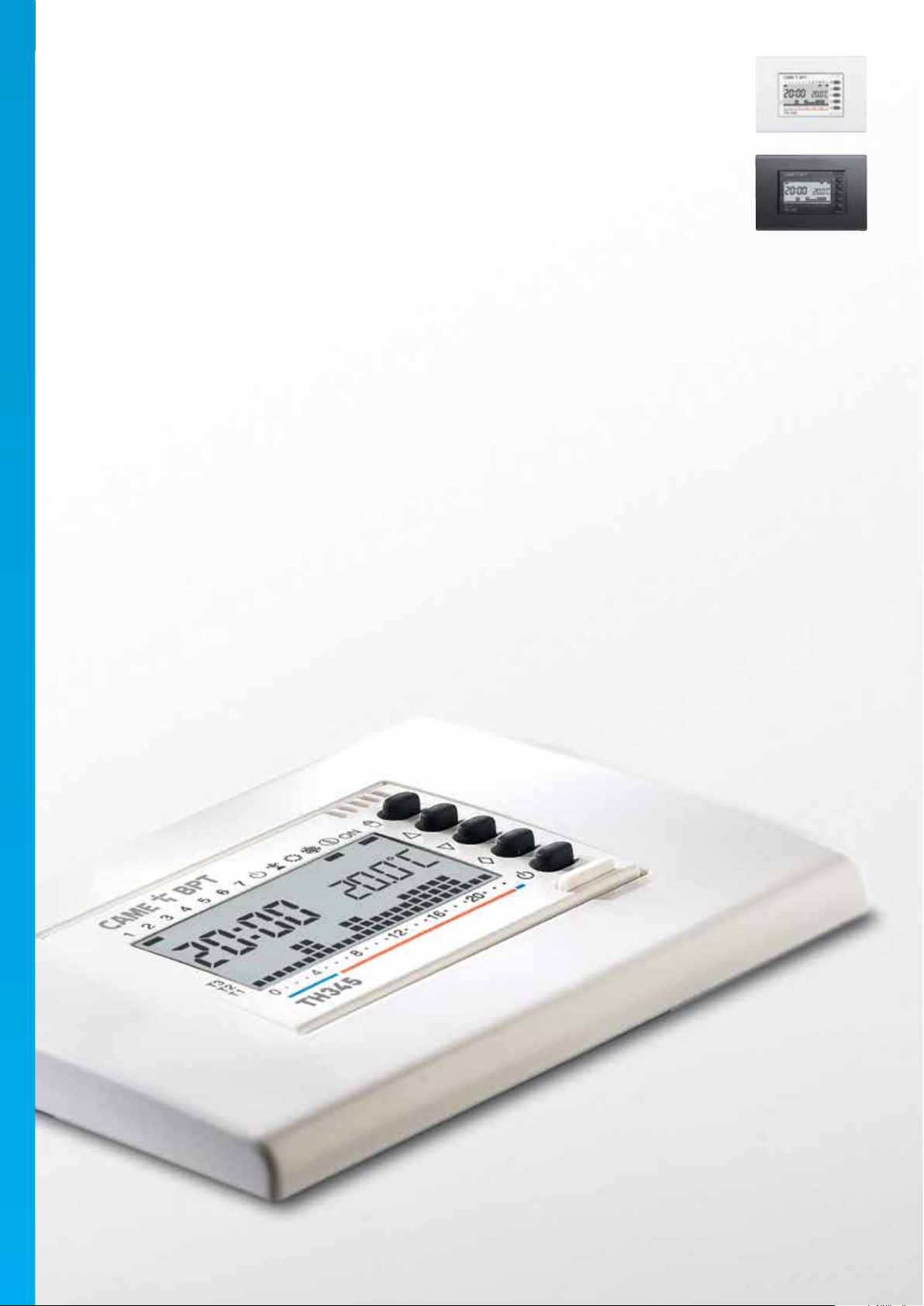

TH/345

TERMOSTATI

DIGITALI

DA PARETE

TA/450

TA/500

CRONOTERMOSTATI

DIGITALI

DA PARETE

TH/400

TH/450 GSM

CRONOTERMOSTATI

A CURSORI DA PARETE

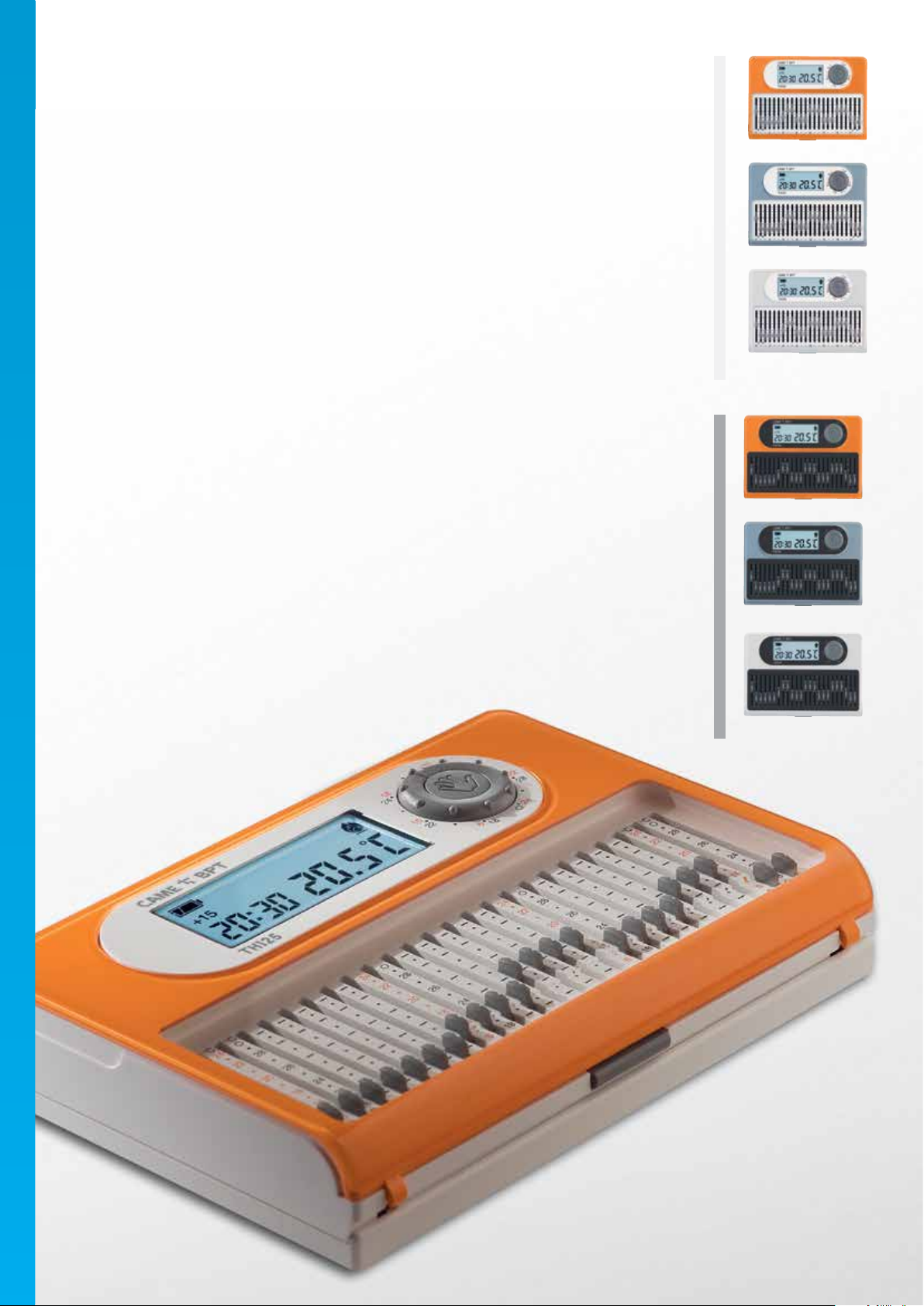

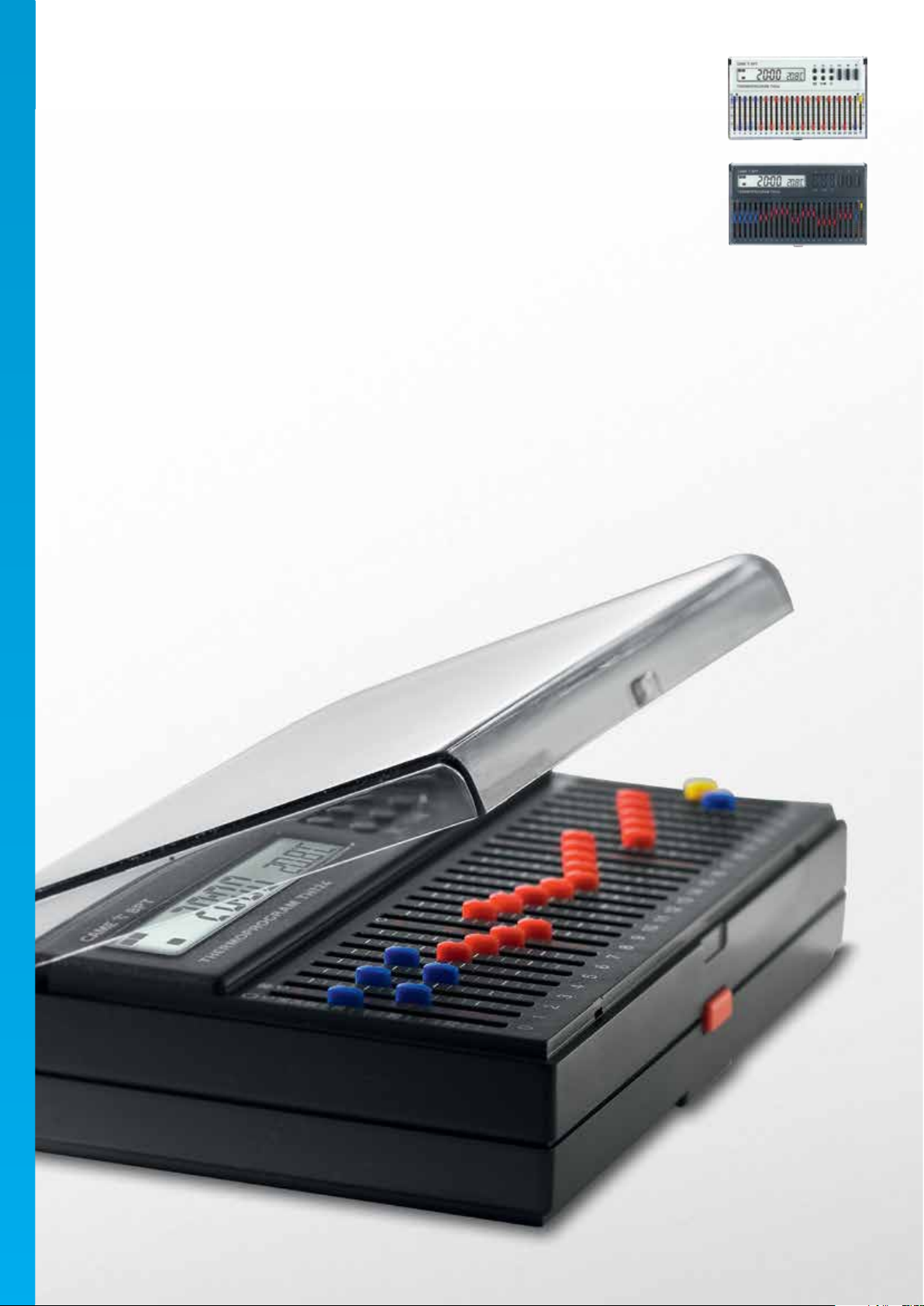

TH/124

TH/125

TH/600

TH/450

TH/550

IL TERMOREGOLATORE

TH/550 WH WL

TH/550 WH WIFI

Page 16

IL SISTEMA DI TERMOREGOLAZIONE MULTIZONA

Non sempre un sistema di termoregolazione classico, gestito con singoli termostati o cronotermostati è funzionale alla gestione del clima in casa. Ci sono circostanze che richiedono qualcosa in più. Nel caso di abitazioni strutturate su più piani o di grandi dimensioni, si rende spesso necessario impostare il clima desiderato per ogni singolo ambiente con temperature diverse nelle varie ore della giornata, al ﬁne di garantire il giusto comfort ed evitare inutili sprechi di energia. In questi casi si ha bisogno di un sistema di termoregolazione evoluto che sia in grado di suddividere la casa in “zone termiche” e gestire ogni singola zona con un programma dedicato, monitorando la temperatura tramite speciﬁche sonde di cui ogni ambiente è dotato. E’ nato così il sistema multizona di BPT, composto da un terminale Touch Screen TH/PLUS che comanda un gruppo di dispositivi collegati con rete bus e da cui si possono gestire ﬁno a 8 dierenti zone termiche della casa/ucio. Un sistema tecnologico, semplice da installare, gestibile da remoto con APP e SMS, dotato di programmi preimpostati o completamente personalizzabili dall’utente.

Sistema di multizona Bpt: la gestione termica di tutte le zone dell’abitazione da un unico terminale di controllo.

IL SISTEMA DI TERMOREGOLAZIONE MULTIZONA

Page 17

LA GAMMA

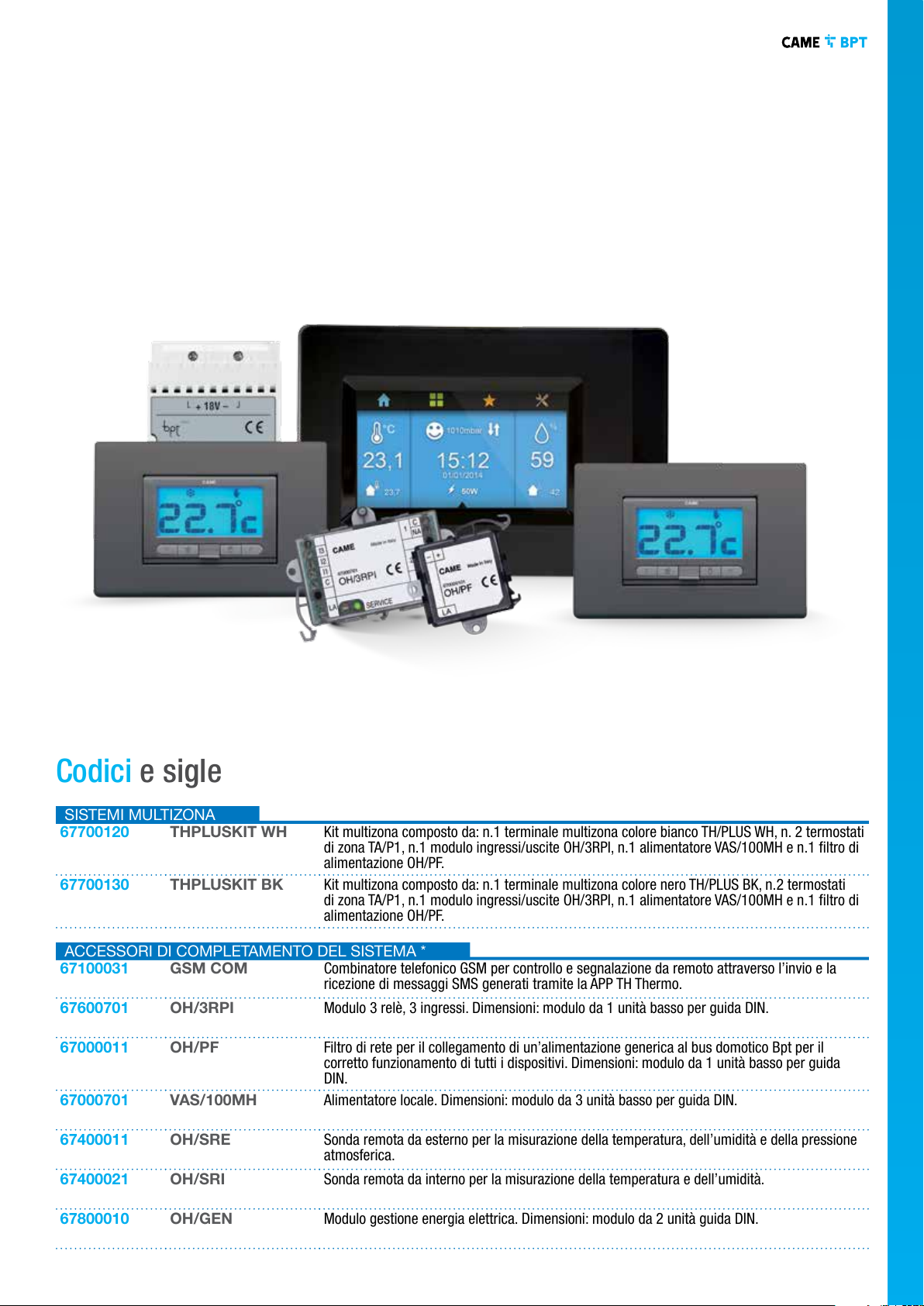

Terminali di controllo multizona

Permettono il controllo di 8 zone termiche di cui una gestita dal terminale stesso. Dialogano direttamente con termostati e sonde di temperatura e comandano le elettrovalvole di zona tramite appositi moduli di uscita a relè. Il collegamento tra i componenti del sistema è realizzato per mezzo di un bus di campo con collegamento a due ﬁli non polarizzati. Permettono di impostare un programma di temperatura per ogni giorno della settimana per ogni zona termica. Disponibili in versione colore nero o bianco.

Sonde e termostati

Rilevano la temperatura nel locale dove sono installati e la inviano al terminale di controllo. Il termostato, a dierenza della sonda, permette anche il controllo locale, ovvero svincolato dal terminale, della zona di competenza. La sonda, oltre alla temperatura, rileva anche l’umidità ambientale che viene visualizzata sul terminale. Sono entrambi dotati di un ingresso al quale è possibile collegare un contatto magnetico di apertura ﬁnestra. Questo permette di spegnere la zona termica in caso di apertura della ﬁnestra stessa.

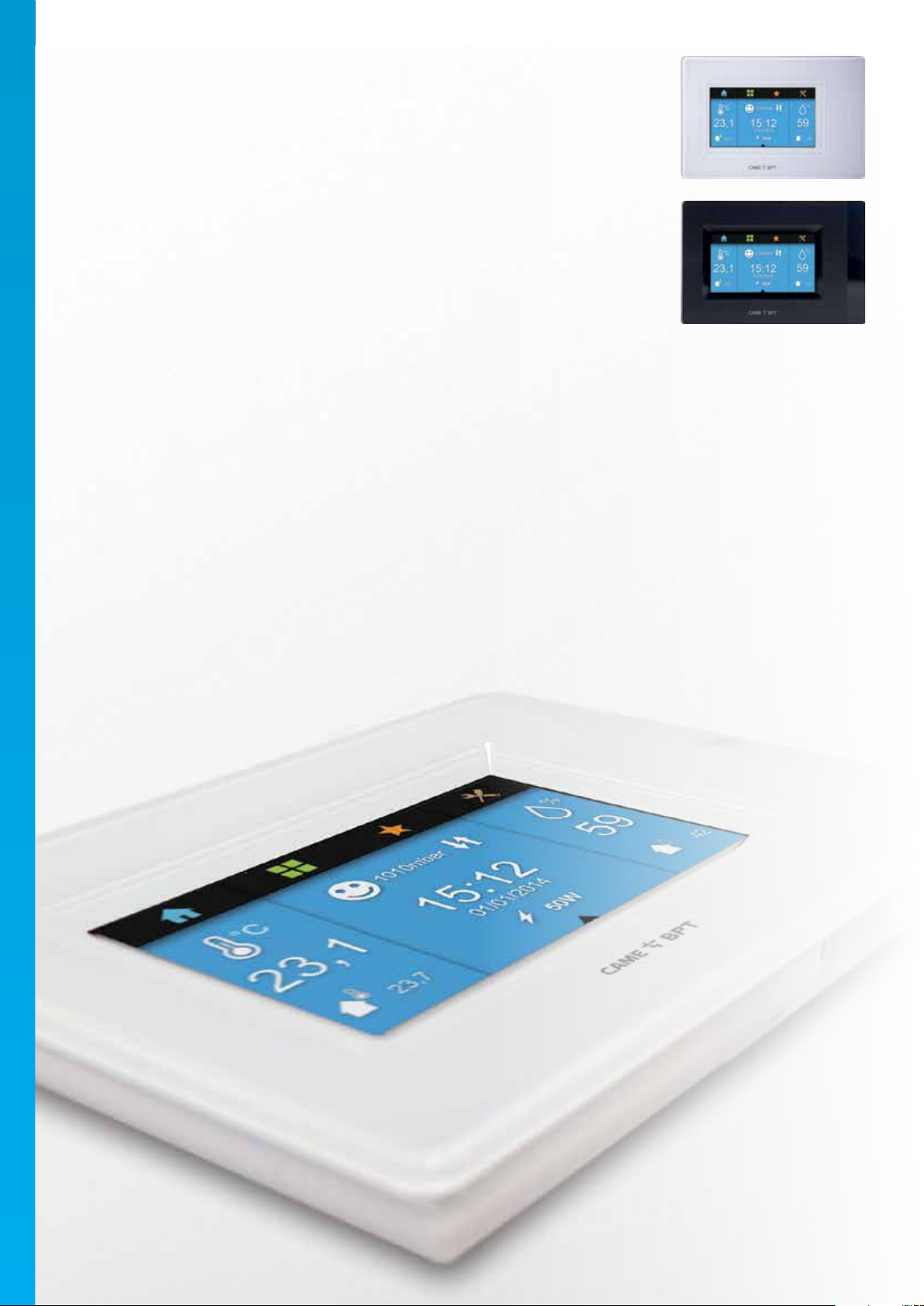

TH/PLUS WH

TA/P1

Termostato

TH/PLUS BK

OH/SRI

Sonda di temperatura

e umidità

Accessori

Il sistema si completa con moduli di uscita a relè che permettono il controllo delle elettrovalvole di zona e l’alimentatore con apposito ﬁltro per l’alimentazione di tutti i dispositivi in campo.

OH/3RPI

Modulo 3 uscite a relè

OH/PF

Filtro

alimentazione

VAS/100MH Alimentatore

Nota:

il sistema utilizza sonde, termostati ed accessori del sistema domotico “Came Domotic 3.0”. Per ulteriori dettagli sui componenti utilizzabili consultare il catalogo domotica al capitolo Termoregolazione.

IL SISTEMA DI TERMOREGOLAZIONE MULTIZONA

Page 18

FUNZIONI DELLA TERMOREGOLAZIONE

1 2 3

PROGRAMMAZIONE SETTIMANALE

Il cronotermostato permette di impostare, per ogni giorno della settimana, un programma automatico, basato su tre livelli di temperatura, per la regolazione dell’impianto.

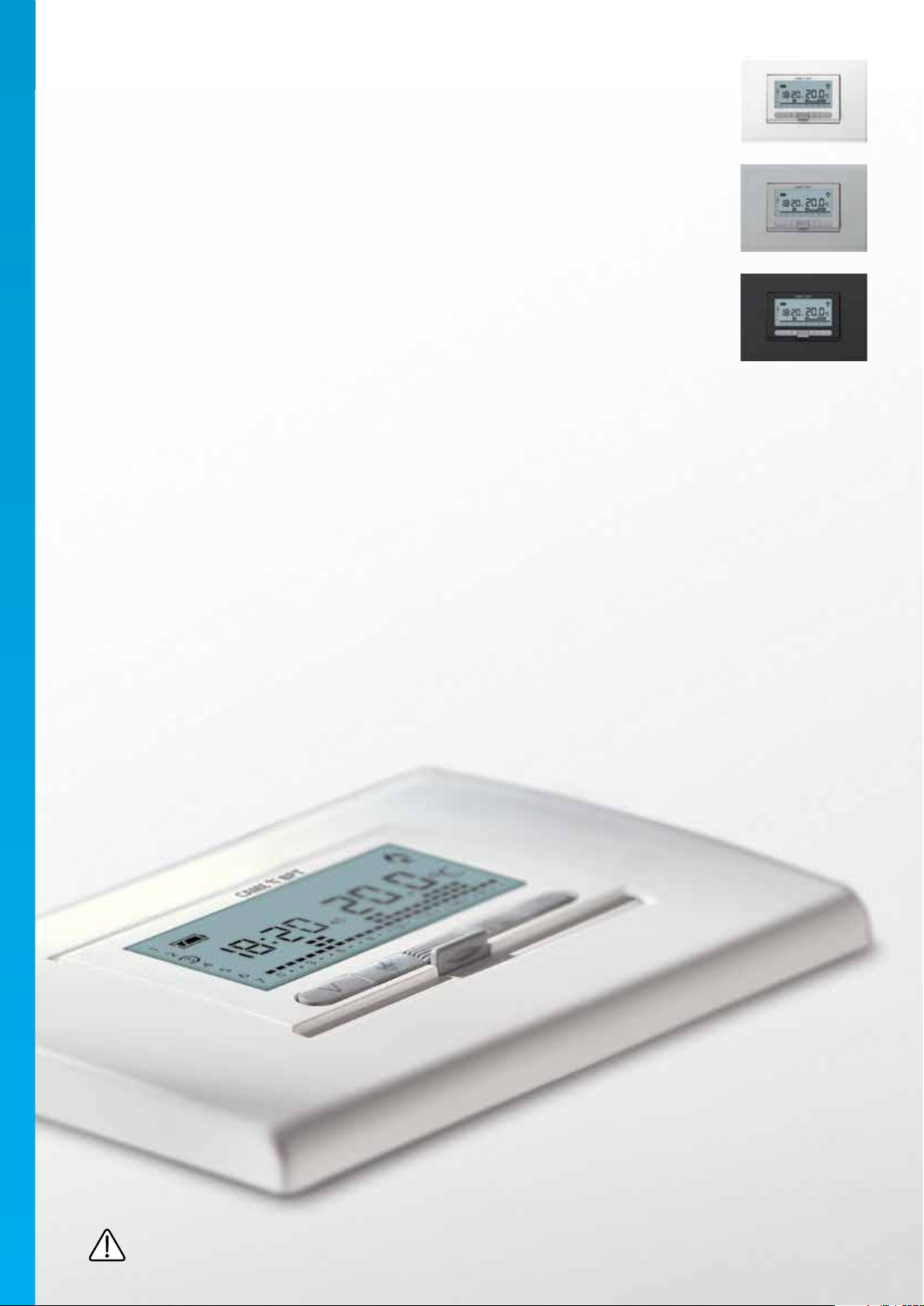

PROGRAMMAZIONE GIORNALIERA A CURSORI

L’esclusivo sistema a cursori visualizza i livelli di temperatura programmati e ne permette una regolazione immediata, digrado in grado.

7 8 9

PROGRAMMA VACANZE (MANUALE TEMPORIZZATO)

Permette di programmare una temperatura ﬁssa per alcune ore o alcuni giorni (ad esempio per mantenere più a lungo una

FUNZIONI

temperatura confortevole durante visite non previste o una temperatura antigelo di sicurezza durante assenze invernali).

REGOLAZIONE DIFFERENZIALE TERMICO

Consigliato in impianti particolarmente dicili da controllare con variazioni estreme della temperatura esterna, garantisce il massimo sfruttamento dell’impianto con minimi consumi. Il dierenziale è regolabile fra 0,1°C e 0,9°C per adattarlo ad impianti con dierenti inerzie termiche (termoconvettori, riscaldamento apavimento, riscaldatori elettrici).

PROGRAMMAZIONE TEMPERATURA SU TRE LIVELLI

Nel caso di cronotermostati è possibile impostare un livello di temperatura diverso, scegliendo tra tre disponibili e programmabili, per ogni ora del giorno e per ogni giorno della settimana.

Nel caso di termostati, è possibile impostare tre livelli: COMFORT - ECO - NOTTE.

PROGRAMMA DI REGOLAZIONE PROPORZIONALE/INTEGRALE

Permette l’ottimizzazione dei consumi con il massimo comfort ambientale, riducendo i tempi di accensione della caldaia in funzione della dierenza tra la temperatura impostata e quella ambiente. Minore è la dierenza tra le temperature, minori saranno i tempi di accensione. Il settaggio dei parametri è facilitato grazie ai 3 programmi preimpostati e ad 1 programma impostabile manualmente.

Page 19

4 5 6

PROGRAMMAZIONE STANDARD PERSONALIZZABILE

Il cronotermostato è pronto all’uso grazie ai programmi standard in memoria permanente (riscaldamento e rarescamento), modiﬁcabili a piacere e ripristinabili alle impostazioni di fabbrica. Grazie a un’ampia scelta di funzioni e programmi aggiuntivi (manuale e antigelo temporizzabili ﬁno a 99 ore o giorni e programma jolly) l’apparecchio è adattabile ad ogni esigenza.

PROGRAMMI SELEZIONABILI PREIMPOSTATI

Consente la selezione di programmi preimpostati per il riscaldamento e il rarescamento.

PROGRAMMA JOLLY

Programma automatico personalizzato e memorizzato attivabile in qualsiasi momento del giorno in corso ﬁno alla mezzanotte dello stesso o ﬁno alla disattivazione manuale del programma. L’attivazione del programma jolly può essere impostata per un qualsiasi giorno della settimana e resta in funzione per la durata del giorno stesso.

10 11 12

CALIBRAZIONE MISURA DELLA TEMPERATURA

Se l’installazione del TH non è ottimale (ad esempio installazione vicino ad una sorgente di calore) la rilevazione della temperatura potrebbe risultare falsata. Per ovviare a questo inconveniente è possibile calibrare la lettura di ± 3°C per ottimizzare il comfort ed i consumi.

POSTICIPO ACCENSIONE O SPEGNIMENTO IMPIANTO

Permette al cronotermostato il posticipo di15, 30 o 45 minuti dell’accensione o dello spegnimento dell’impianto per ottenere una gestione più precisa del comfort ambientale e ottimizzare i consumi.

ANTICIPO AUTOMATICO ACCENSIONE

Permette al cronotermostato di autoadattare i tempi necessari ad ottenere la temperatura desiderata all’orario prescelto.

FUNZIONI

Page 20

FUNZIONI DELLA TERMOREGOLAZIONE

GUI

13 14

FUNZIONE ANTIGELO

Mantiene la temperatura impostata in modalità riscaldamento, con un controllo esclusivamente di tipo dierenziale, anche qualora sia stata scelta la modalità di funzionamento proporzionale-integrale.

CONTAORE

Un contaore permette di controllare le ore di attività dell’impianto (accensioni).

BLOCCO IMPOSTAZIONI TEMPERATURA

Possibilità di bloccare la programmazione dei setpoint di temperatura per evitare cambiamenti accidentali dei valori impostati. Usando questa funzione l’utente resta libero di selezionare uno dei 3 livelli pre-programmati senza avere la possibilità di variarli.

2119

COLLEGAMENTO SONDA ESTERNA

È possibile collegare una sonda esterna per ottimizzare il controllo della temperatura.

FUNZIONI

DOMOTICA

Il dispositivo è integrabile con il sistema domotico CAME DOMOTIC 3.0 di cui condivide il bus di campo.

CAME DOMOTIC 3.0

PROGRAMMAZIONE GIORNALIERA

Permette di impostare lo stesso programma automatico, basato su tre livelli di temperatura, per tutti i giorni della settimana.

MULTIZONA

Permette di gestire varie zone termiche, con programmi di temperatura personalizzabili per raggiungere il massimo confort ambientale.

FUNZIONE B&B

Consente di bloccare la temperatura ad un valore prestabilito e variarla di ± 2°C.

INTUITIVE INTERFACE

Il dispositivo è dotato di ampio display graﬁco con interfaccia semplice ed intuitivo per un immediato utilizzo del sistema.

Page 21

16 17 18

GESTIONE DA REMOTO

Collegando un combinatore telefonico è possibile avviare da remoto un programma manuale temporizzato o forzare il funzionamento dell’apparecchio in modalità manuale.

GESTIONE DA REMOTO TRAMITE APP

Tramite la APP TH Thermo è possibile controllare o modiﬁcare da remoto la temperatura ambiente e lo stato di funzionamento del dispositivo.

22 23

PULIZIA SCHERMO

Funzione che permette di bloccare lo schermo per 30 secondi per consentire la pulizia dello stesso.

INVERSIONE ORA/TEMPERATURA

Consente di invertire la visualizzazione di Ora/Temperatura per prediligere le dimensioni dei caratteri più grandi su una o l’altra funzione.

ESCLUSIONE IMPIANTO DA CONTATTO MAGNETICO

È possibile forzare l’esclusione del controllo utilizzando ad esempio un contatto magnetico per inﬁssi collegato ai morsetti dedicati, in modo da evitare inutili sprechi di energia.

CODICE E SIGLA

Ogni prodotto è contraddistinto da un CODICE e da una SIGLA. Ai ﬁni dell’ordine è indispensabile indicare il

CODICE identiﬁcativo di ogni prodotto.

FUNZIONI

Page 22

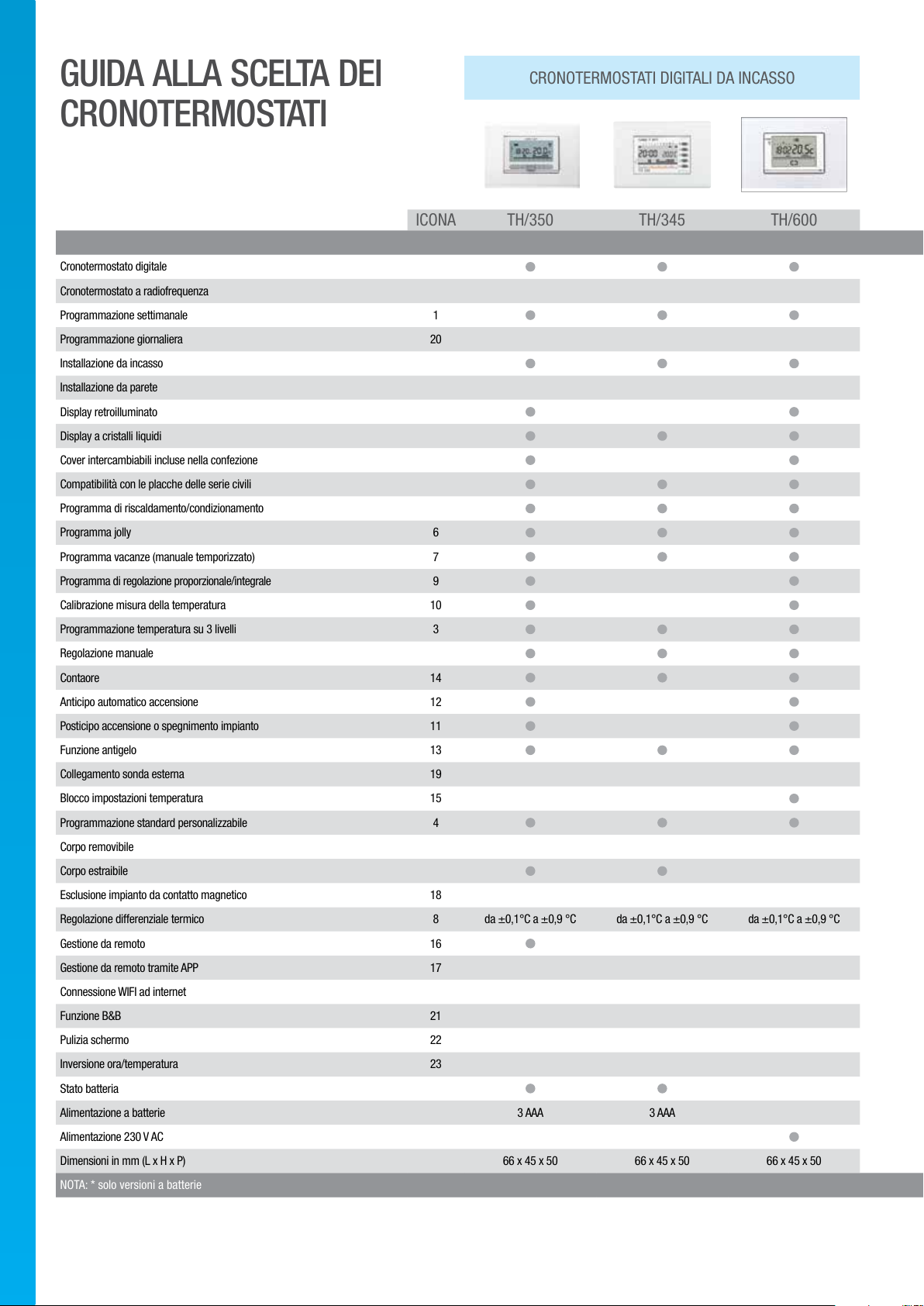

GUIDA ALLA SCELTA DEI CRONOTERMOSTATI

CRONOTERMOSTATI DIGITALI DA INCASSO CRONOTERMOSTATI DIGITALI DA PARETE

ICONA TH/350 TH/345 TH/600 TH/400 TH/450 TH/450 GSM TH/550 TH/550 WH WL TH/550 WH WIFI

Cronotermostato digitale

Cronotermostato a radiofrequenza

Programmazione settimanale 1

Programmazione giornaliera 20

Installazione da incasso

Installazione da parete

Display retroilluminato

Display a cristalli liquidi

Cover intercambiabili incluse nellaconfezione

Compatibilità con le placche delleseriecivili

Programma di riscaldamento/condizionamento

Programma jolly 6

Programma vacanze (manuale temporizzato) 7

Programma di regolazione proporzionale/integrale 9

Calibrazione misura della temperatura 10

Programmazione temperatura su 3 livelli 3

Regolazione manuale

Contaore 14

Anticipo automatico accensione 12

Posticipo accensione o spegnimento impianto 11

Funzione antigelo 13

Collegamento sonda esterna 19

Blocco impostazioni temperatura 15

Programmazione standard personalizzabile 4

Corpo removibile

Corpo estraibile

Esclusione impianto da contatto magnetico 18

Regolazione dierenziale termico 8 da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C

Gestione da remoto 16

Gestione da remoto tramite APP 17

Connessione WIFI ad internet

Funzione B&B 21

Pulizia schermo 22

Inversione ora/temperatura 23

Stato batteria

Alimentazione a batterie 3 AAA 3 AAA 3 AAA 3 AAA 3 AAA 2 AA 2 AA

Alimentazione 230 V AC

Dimensioni in mm (L x H x P) 66 x 45 x 50 66 x 45 x 50 66 x 45 x 50 116 x 80 x 21 120 x 86 x 19,7 120 x 86 x 19,7 126 x 92 x 23 126 x 92 x 23 126 x 92 x 23

NOTA: * solo versioni a batterie

INTRODUZIONE

Page 23

INTRODUZIONE

Page 24

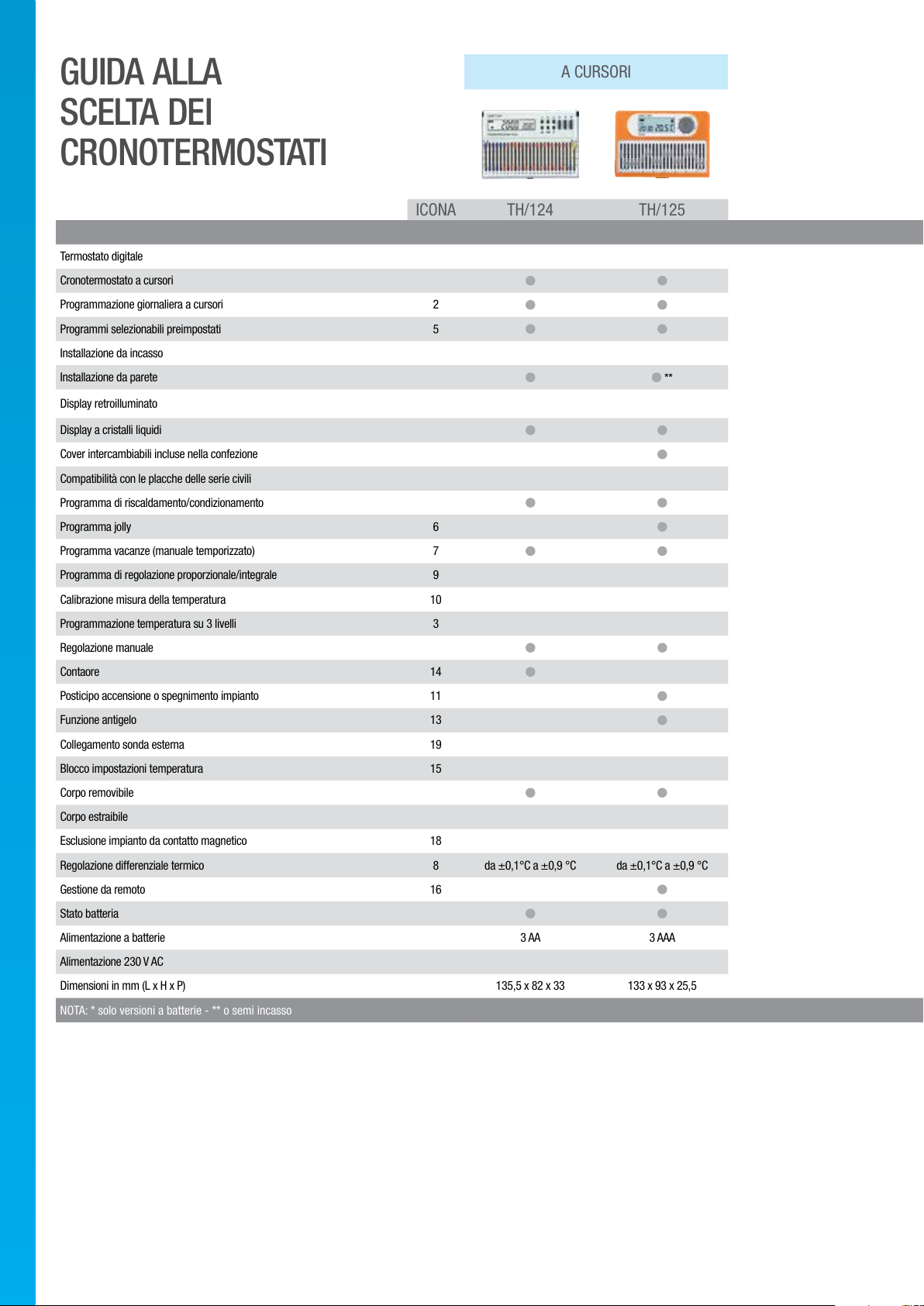

GUIDA ALLA SCELTA DEI CRONOTERMOSTATI

A CURSORI

ICONA TH/124 TH/125 TA/350 TA/600 TA/450 TA/500

Termostato digitale

Cronotermostato a cursori

Programmazione giornaliera a cursori 2

Programmi selezionabili preimpostati 5

Installazione da incasso

Installazione da parete

Display retroilluminato

Display a cristalli liquidi

Cover intercambiabili incluse nellaconfezione

Compatibilità con le placche delleseriecivili

Programma di riscaldamento/condizionamento

Programma jolly 6

Programma vacanze (manuale temporizzato) 7

Programma di regolazione proporzionale/integrale 9

Calibrazione misura della temperatura 10

Programmazione temperatura su 3 livelli 3

Regolazione manuale

Contaore 14

Posticipo accensione o spegnimento impianto 11

Funzione antigelo 13

Collegamento sonda esterna 19

Blocco impostazioni temperatura 15

Corpo removibile

Corpo estraibile

Esclusione impianto da contatto magnetico 18

Regolazione dierenziale termico 8 da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C

Gestione da remoto 16

Stato batteria

Alimentazione a batterie 3 AA 3 AAA 3 AAA 3 AAA 2 AA

Alimentazione 230 V AC

Dimensioni in mm (L x H x P) 135,5 x 82 x 33 133 x 93 x 25,5 66 x 45 x 50 66 x 45 x 50 120 x 86 x 19,7 140 x 92 x 24,5

NOTA: * solo versioni a batterie - ** o semi incasso

INTRODUZIONE

Page 25

GUIDA ALLA SCELTA DEI TERMOSTATI

TERMOSTATI DIGITALI DA INCASSO TERMOSTATI DIGITALI DA PARETE

INTRODUZIONE

Page 26

TH/PLUS

Terminale multizona con display Touch Screen

Permette il controllo di 8 zone termiche, di cui una gestita direttamente, assicurando ad ognuna l’adeguato comfort e un’adeguata ottimizzazione dei consumi . Tramite il bus di sistema dialoga direttamente con termostati e sonde di temperatura e comanda le elettrovalvole di zona tramite moduli di uscita a relè. Tutte le funzioni sono attivabili attraverso l’ampio display touch screen a colori da 16/9 4,3”. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. L’installazione da parete e l’accurato design studiato nei minimi dettagli lo rendono adatto ad ogni tipologia di impianto e di ambiente.

Bianco

Nero

SISTEMI MULTIZONA

Page 27

Funzioni

Codici e sigle

TERMINALI MULTIZONA DA INCASSO

67200070 TH/PLUS WH Terminale multizona con display Touch Screen per la gestione di 8 zone termiche, di cui una

gestita direttamente dal terminale. Colore bianco.

67200090 TH/PLUS BK Terminale multizona con display Touch Screen per la gestione di 8 zone termiche, di cui una

gestita direttamente dal terminale. Colore nero.

Programmazione settimanale

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e2° C

Programma di regolazione proporzionale/integrale

Calibrazione della misura della temperatura

Caratteristiche tecniche

• Alimentazione: diretta dal bus

• Assorbimento: 100 mA

• Gestione di max 8 zone termiche

• Terminale con funzione di termostato di zona

• Visualizzazione storico temperatura e umidità

• Visualizzazione storico consumi energetici, giornaliero, settimanale, mensile (se collegato al modulo OH/GEN)

• Visualizzazione pressione atmosferica e trend meteorologico (se collegato alla sonda per esterni OH/SRE)

• Visualizzazione indice di confort

• Controllo umidità tramite uscita dedicata

• Cambio automatico ora solare-legale

• Deﬁnizione proﬁlo termico con temperatura regolabile al valore desiderato ogni 15 minuti

• Auto conﬁgurazione del sistema da terminale (senza utilizzo di tool da PC)

• Possibilità di avere più terminali TH/Plus sullo stesso impianto

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

DIMENSIONI

• (L x H x P) 166 x 112 x 25,6 mm: parete

Umidità rilevata

Esempio videata storico umidità

Funzione antigelo

Contaore

Blocco impostazione temperatura

Gestione da remoto tramite APP

Esclusione impianto da contatto magnetico

Collegamento sonda esterna (solo versioni a batterie)

Multizona

Intuitive interface

Domotica CAME DOMOTIC 3.0

* Il logo Android™ è una stilizzazione creativa del brand creato e condiviso da Google e utilizzato secondo i termini descritti in Creative Commons Attribution License 3.0.

Storico TH+

Consumi

Consumi: 24h

Esempio videata storico consumi energetici

SISTEMI MULTIZONA

APP

TH Thermo

Page 28

TA/P1

Termostato di zona con collegamento diretto su bus di sistema

Permette il controllo della temperatura relativa alla zona in cui è Installato. Tramite il bus di sistema dialoga direttamente con il terminale TH/PLUS. Dispone di varie modalità di funzionamento al ﬁne di ottimizzare i consumi e mantenere un comfort ottimale. Grazie all’installazione da incasso e alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto.

Bianco

Grigio

Antracite

SISTEMI MULTIZONA

La placca indicata nelle ﬁgure non è inclusa nella confezione

Page 29

Codici e sigle

TERMINALE MULTIZONA DA INCASSO *

67200081 TA/P1 Termostato di zona, collegamento diretto su bus di sistema, 3 cover intercambiabili colore

bianco, grigio antracite e silver incluse nella confezione.

Funzioni

Programmazione settimanale

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e2° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Caratteristiche tecniche

• Alimentazione: diretta dal bus

• Assorbimento: 8 mA

• Display a cristalli liquidi retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• 3 cover intercambiabili bianco, grigio Antracite e grigio Silver

• Funzionamento: Automatico. Controllo secondo il proﬁlo termico impostato sul terminale Manuale. È possibile modiﬁcare la temperatura impostata sul terminale di un valore programmabile (esempio +/-2° C)

• Installazione in scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• n. 1 termostato TA/P1

• n. 3 cover intercambiabili colore bianco, grigio Antracite, grigio Silver

• n. 4 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Funzione antigelo

Contaore

Blocco temperatura

Gestione da remoto tramite APP

Esclusione impianto da contatto magnetico

Collegamento sonda esterna (solo versioni a batterie)

Domotica CAME DOMOTIC 3.0

APP

TH Thermo

Massima compatibilità

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

SISTEMI MULTIZONA

* NOTA: articolo della gamma CAME DOMOTIC 3.0

Page 30

L’ARCHITETTURA DEL SISTEMA

Il sistema di termoregolazione realizzato con terminale TH/PLUS permette il controllo di 8 zone termiche; una controllata direttamente dal terminale (in quanto lo stesso dispone a bordo di una apposita sonda di temperatura e umidità), le altre tramite termostati di zona TA/P1 o sonde per interni OH/SRI. È previsto il collegamento di sonde da installare esternamente all’abitazione OH/SRE per la visualizzazione di temperatura esterna, umidità, pressione atmosferica e trend atmosferico. Tutti i dispositivi sono collegati al terminale tramite il bus di sistema.

Ogni termostato di zona misura la temperatura del locale dove è installato e invia l’informazione al terminale il quale, in base al programma di temperatura impostato dall’utente, invia i segnali di controllo ai moduli di uscita per l’attivazione delle elettrovalvole di zona. Per ogni zona termica è possibile impostare un programma personalizzato per ogni giorno della settimana.

Il terminale TH/PLUS, i termostati TA/P1 e le sonde OH/SRI hanno un ingresso al quale è possibile collegare contatti magnetici per ﬁnestre in modo tale da bloccare il riscaldamento o il rarescamento di una singola zona all’apertura della relativa ﬁnestra. In alternativa, allo stesso ingresso è possibile collegare la sonda esterna remota oh/sti (o una sonda PT1000), che sostituirà quella interna dei dispositivi stessi.

Il sistema si carat terizza anche per la semplicità di installazione. Dispone infatti di un programma di autoconﬁgurazione che permette una semplice ed automatica installazione con pochi comandi dal terminale (senza l’impiego di PC).

Inserendo nel sistema il modulo GSM COM, ogni zona termica è singolarmente gestibile anche da remoto tramite semplici SMS generati da una apposita APP da installare sul proprio smarthpone.

SISTEMI MULTIZONA

GSM COM

OH/SRE

Sonda per

esterni

TH/PLUS

Terminale

sms

OH/3RPI

Modulo 3 uscite a relè

TA/P1

Termostati di zona

OH/PF

Filtro

alimentazione

VAS/100MH

Alimentatore

Page 31

THPLUS KIT

Codici e sigle

SISTEMI MULTIZONA

67700120 THPLUSKIT WH Kit multizona composto da: n.1 terminale multizona colore bianco TH/PLUS WH, n. 2 termostati

di zona TA/P1, n.1 modulo ingressi/uscite OH/3RPI, n.1 alimentatore VAS/100MH e n.1 ﬁltro di alimentazione OH/PF.

67700130 THPLUSKIT BK Kit multizona composto da: n.1 terminale multizona colore nero TH/PLUS BK, n.2 termostati

di zona TA/P1, n.1 modulo ingressi/uscite OH/3RPI, n.1 alimentatore VAS/100MH e n.1 ﬁltro di alimentazione OH/PF.

ACCESSORI DI COMPLETAMENTO DEL SISTEMA *

67100031 GSM COM Combinatore telefonico GSM per controllo e segnalazione da remoto attraverso l’invio e la

ricezione di messaggi SMS generati tramite la APP TH Thermo.

67600701 OH/3RPI Modulo 3 relè, 3 ingressi. Dimensioni: modulo da 1 unità basso per guida DIN.

67000011 OH/PF Filtro di rete per il collegamento di un’alimentazione generica al bus domotico Bpt per il

corretto funzionamento di tutti i dispositivi. Dimensioni: modulo da 1 unità basso per guida DIN.

67000701 VAS/100MH Alimentatore locale. Dimensioni: modulo da 3 unità basso per guida DIN.

67400011 OH/SRE Sonda remota da esterno per la misurazione della temperatura, dell’umidità e della pressione

atmosferica.

67400021 OH/SRI Sonda remota da interno per la misurazione della temperatura e dell’umidità.

67800010 OH/GEN Modulo gestione energia elettrica. Dimensioni: modulo da 2 unità guida DIN.

Una soluzione pratica, veloce, conveniente.

Il sistema multizona è disponibile anche in un pratico kit per l’installazione di un impianto base a 3 zone, ampliabile in qualsiasi momento. La confezione contiene il terminale TH/PLUS, disponibile nei colori bianco o nero, 2 termostati di zona TA/P1, un alimentatore con ﬁltro di alimentazione e un modulo 3 uscite.

SISTEMI MULTIZONA

* NOTA: articoli della gamma CAME DOMOTIC 3.0, per tutti i dettagli consultare il catalogo domotica.

Page 32

TH/350

Cronotermostato digitale da incasso, programmazione settimanale

Grazie all’installazione da incasso e alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto, Dispone di due modalità di controllo della temperatura: dierenziale e proporzionale integrale, così da ridurre i tempi di accensione della caldaia in relazione alla dierenza tra la temperatura ambiente a quella impostata. In questo modo è possibile ottimizzare i consumi e mantenere un comfort ottimale. E’ predisposto per essere controllato da remoto tramite un normale combinatore telefonico.

Bianco

Grigio Silver

Grigio Antracite

CRONOTERMOSTATI DIGITALI DA INCASSO

La placca indicata nelle ﬁgure non è inclusa nella confezione

Page 33

Codici e sigle

CRONOTERMOSTATO DIGITALE DA INCASSO

69409100 TH/350 Cronotermostato digitale settimanale, da incasso, cover colore bianco.

Alimentazione a batterie 3 x 1,5 V (AAA).

69480010 TH/350CS Cover colore silver.

69480020 TH/350CGR Cover colore grigio antracite.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• Funzionamento manuale

• Installazione in scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/350

• n. 1 cover colore bianco

• n. 4 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Anticipo automatico accensione

Funzione antigelo

Contaore

Gestione da remoto

Massima compatibilità

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, LIVINGLIGHT AIR, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

CRONOTERMOSTATI DIGITALI DA INCASSO

Page 34

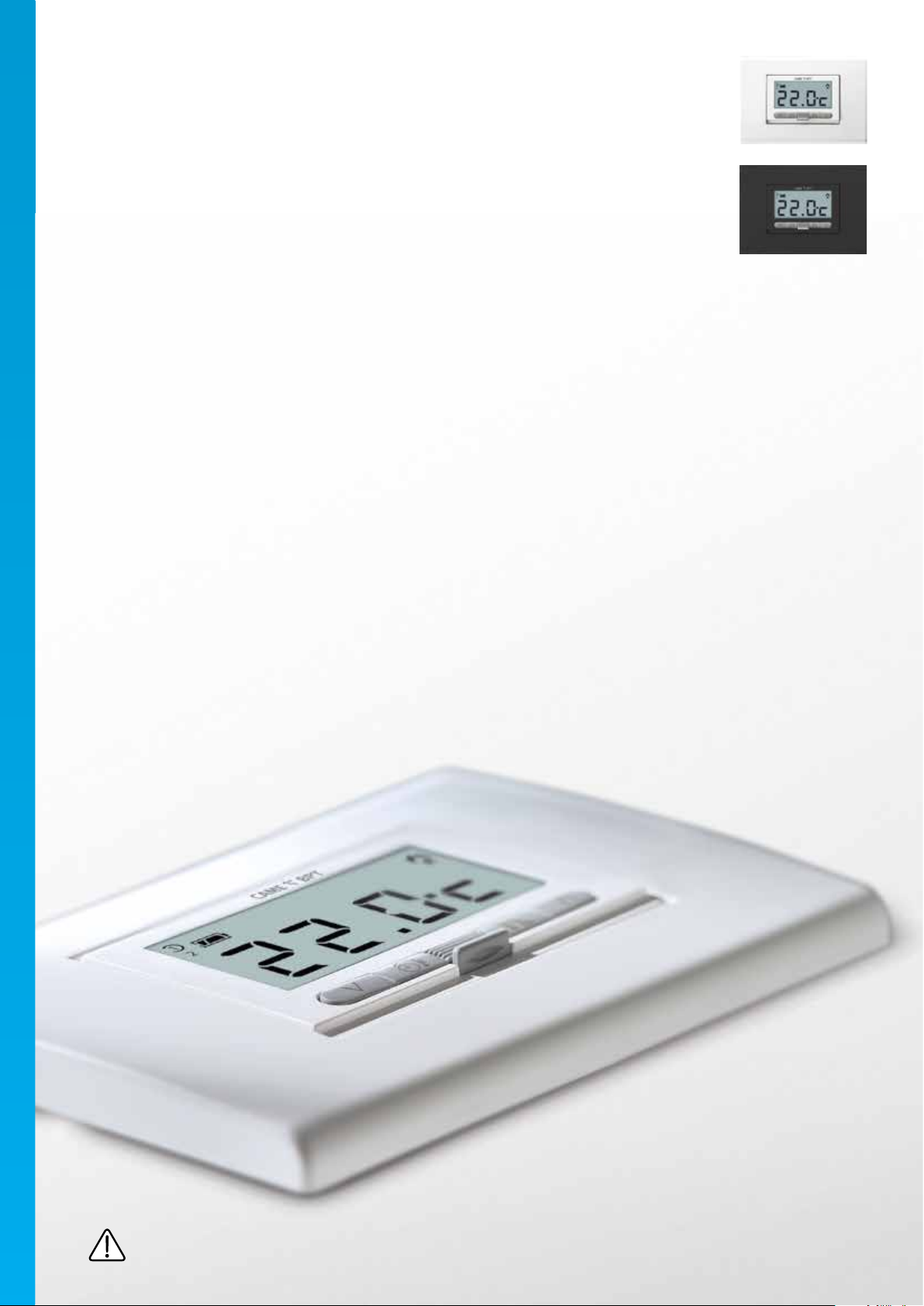

TH/345

Cronotermostato digitale da incasso, programmazione settimanale

Bianco

Grigio Antracite

CRONOTERMOSTATI DIGITALI DA INCASSO

Page 35

Codici e sigle

CRONOTERMOSTATI DIGITALI DA INCASSO

69405300 TH/345 BB Cronotermostato digitale settimanale, da incasso, colore bianco,

alimentazione abatterie 3 x 1,5 V(AAA).

69405400 TH/345 GR Cronotermostato digitale settimanale, da incasso, colore grigio antracite,

alimentazione abatterie 3 x 1,5 V(AAA).

68515900 TH/345 BB Placca per cronotermostato TH/345, colore bianco.

68516000 TH/345 GR Placca per cronotermostato TH/345, colore grigio Antracite.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi

• Compatibilità con le placche delle serie civili più comuni

• Funzionamento manuale

• Installazione in scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/345

• n. 2 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Funzione antigelo

Contaore

Massima compatibilità

VIMAR IDEA, IDEA RONDÒ, PLANA I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIGHT, LIGHT TECH GEWISS PLAYBUS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A. I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

CRONOTERMOSTATI DIGITALI DA INCASSO

Page 36

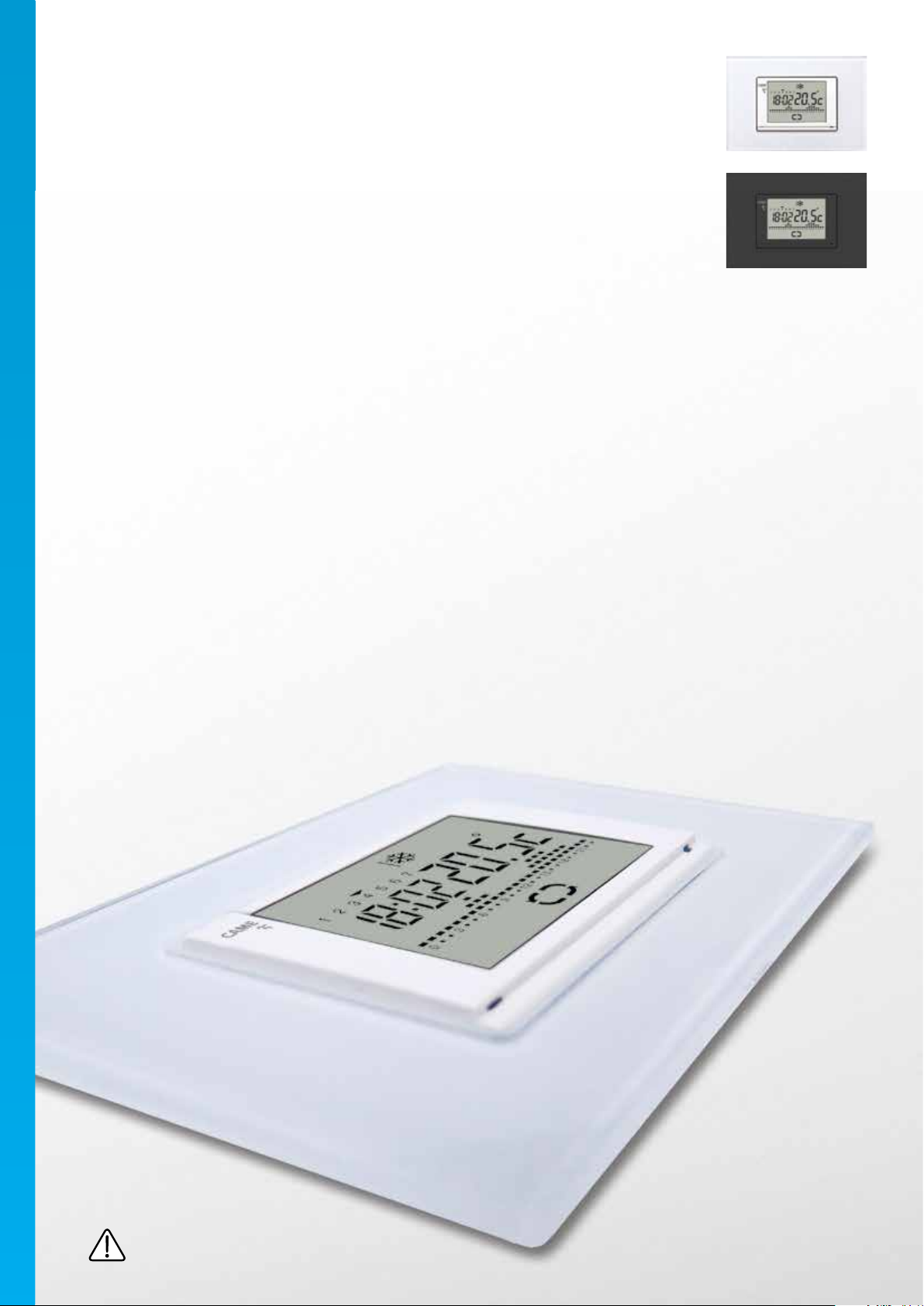

TH/600

Cronotermostato touch screen da incasso, programmazione settimanale

Rappresenta l’evoluzione della gamma dei cronotermostati Bpt da incasso. Tutte le funzioni sono attivabili attraverso il display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. Grazie alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto.

Bianco

Grigio Antracite

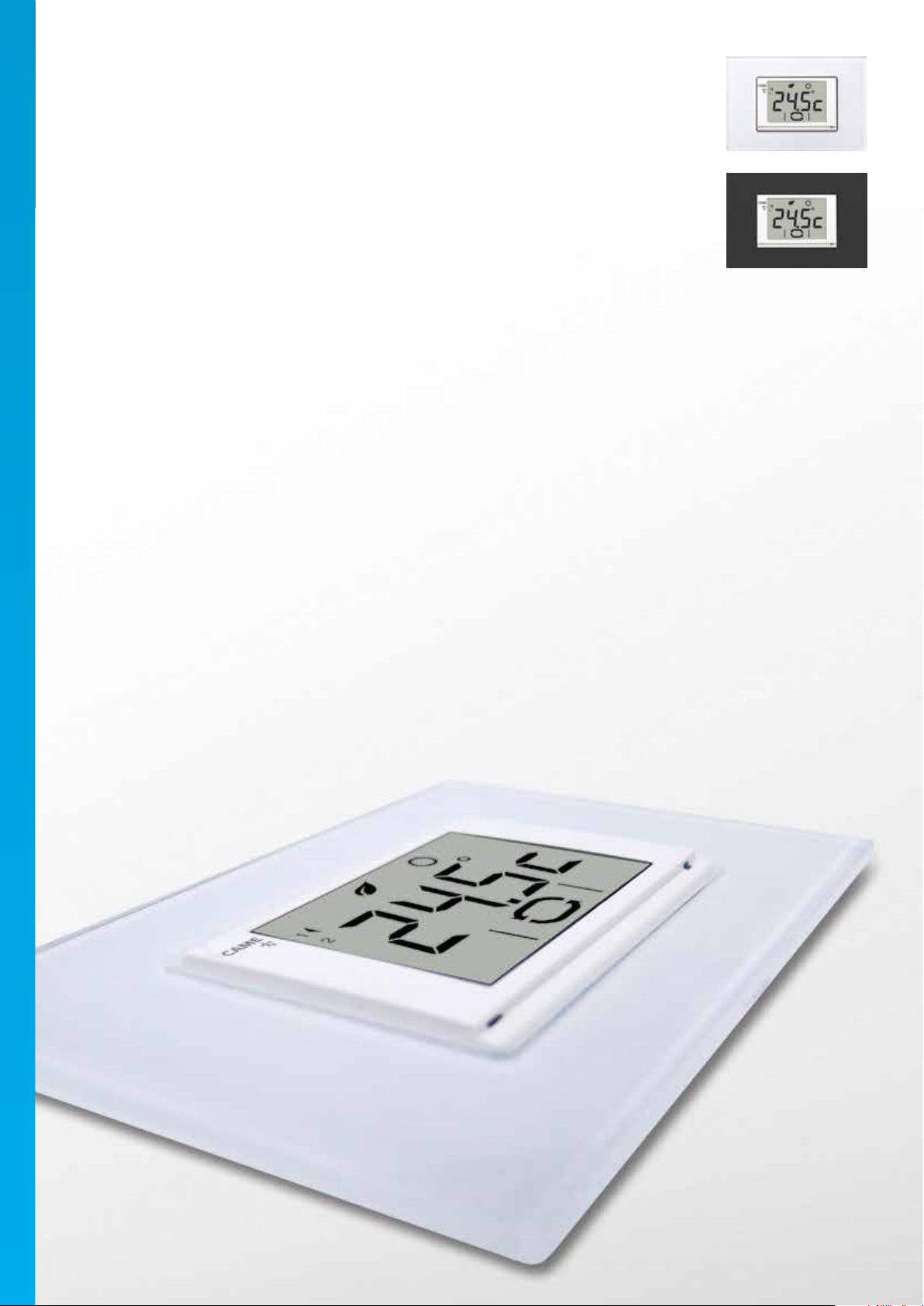

CRONOTERMOSTATI DIGITALI DA INCASSO

La placca indicata nelle ﬁgure non è inclusa nella confezione

Page 37

Codici e sigle

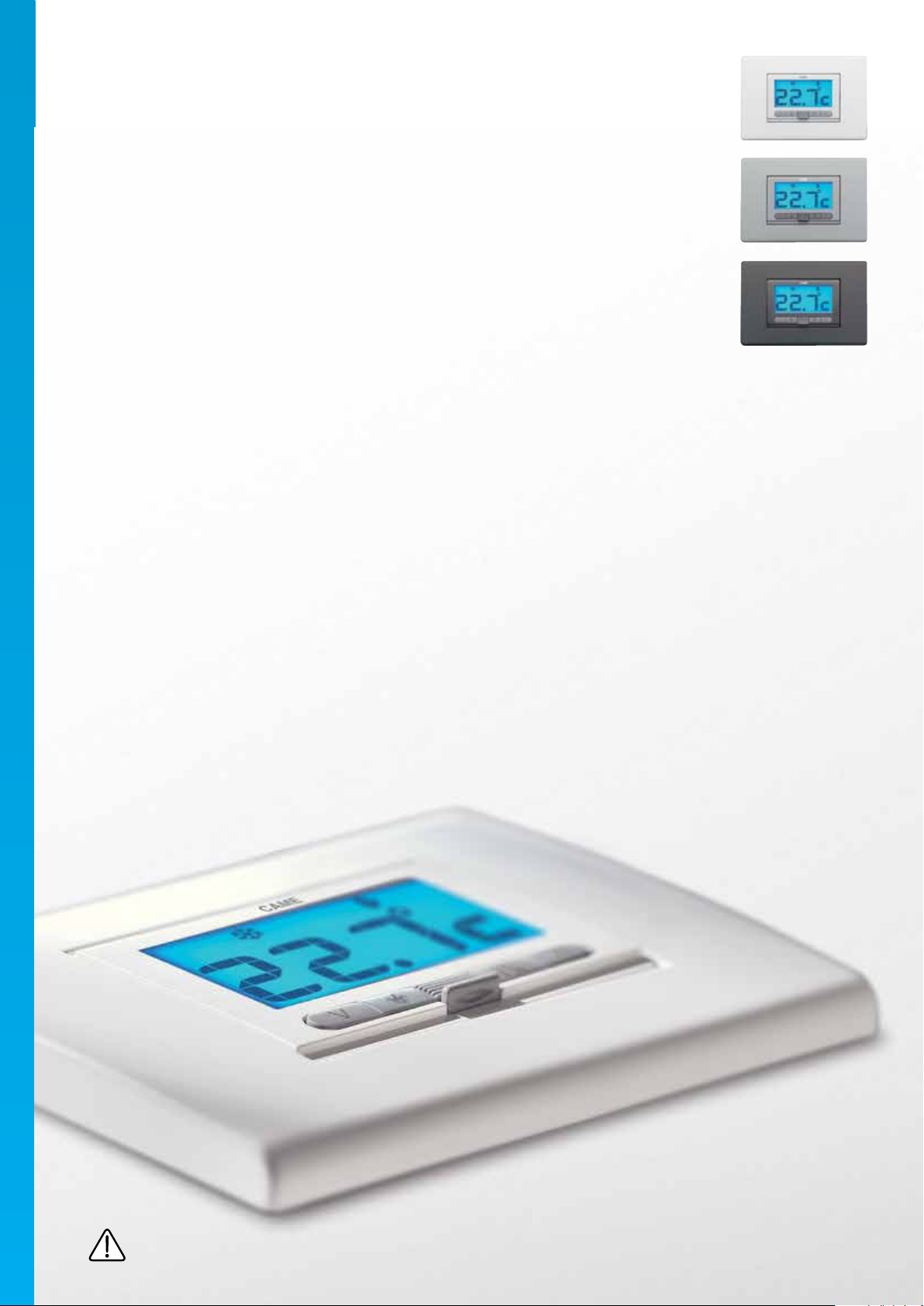

CROMOTERMOSTATO TOUCH SCREEN DA PARETE

69400290 TH/600 230 Cronotermostato touch screen da incasso.

Alimentazione 230 V AC.

69480030 TH/600CS Cover colore silver.

69480040 TH/600GR Cover colore grigio antracite.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione da rete 230 V AC

• Display touch screen retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• Funzionamento manuale

• Installazione in scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 cronotermostato TH/600

• N. 1 cover colore bianco

• N. 4 adattatori per placche standard più diuse

• N. 1 adattatore copriforo

• N. 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Anticipo automatico accensione

Funzione antigelo

Contaore

Blocco impostazioni temperatura

Massima compatibilità

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, LIVINGLIGHT AIR, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

CRONOTERMOSTATI DIGITALI DA INCASSO

Page 38

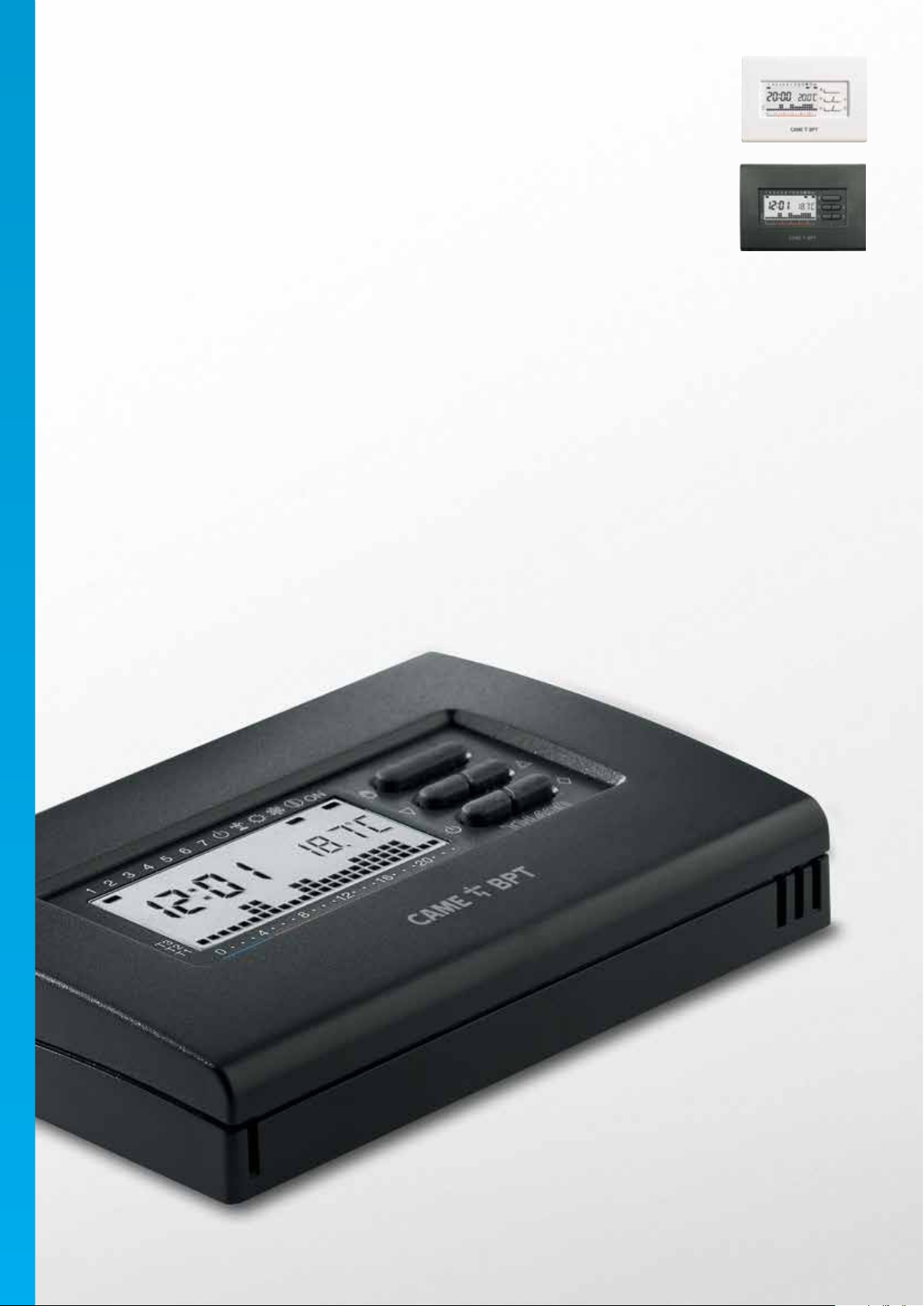

TH/400

Cronotermostato digitale da parete, programmazione settimanale

L’installazione da parete, le linee essenziali, l’ingombro ridotto lo rendono adatto ad ogni tipologia impianto e di ambiente. Rappresenta la soluzione ideale dove è richiesta alta adabilità, semplicità d’uso ed accurato design.

Bianco Ice

Grigio Antracite

CRONOTERMOSTATI DIGITALI DA PARETE

Page 39

Funzioni

Codici e sigle

CRONOTERMOSTATI DIGITALI DA INCASSO

69404200 TH/400 BB Cronotermostato digitale settimanale, da parete, colore bianco,

alimentazione a batterie 3 x 1,5 V (AAA).

69404300 TH/400 GR Cronotermostato digitale settimanale, da parete, colore grigio

antracite, alimentazione a batterie 3 x 1,5 V (AAA).

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi

• Funzionamento manuale

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/400

• n. 1 sacchetto accessori

DIMENSIONI

• (L x H x P) 116 x 80 x 21 mm

Funzione antigelo

Contaore

CRONOTERMOSTATI DIGITALI DA PARETE

Page 40

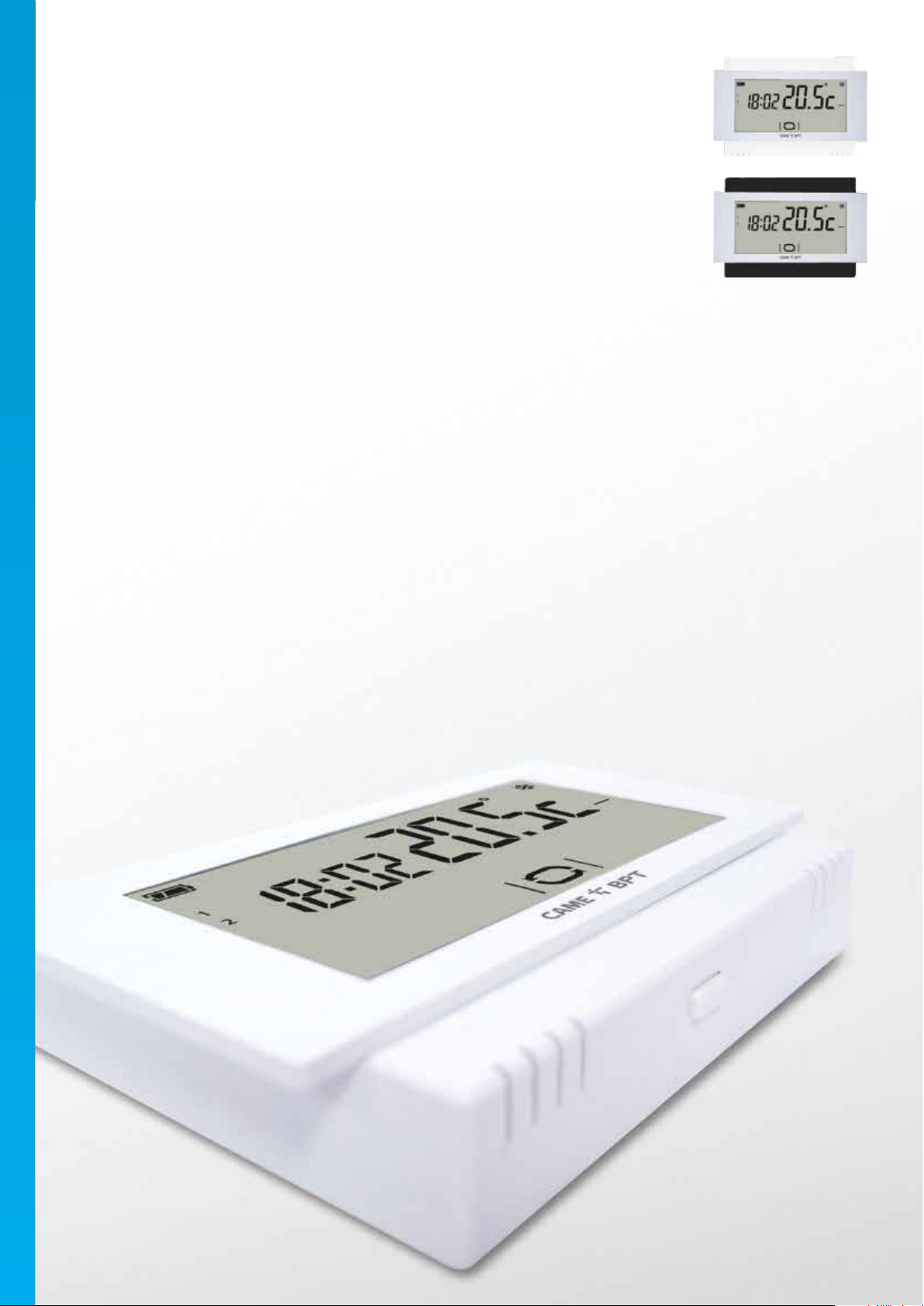

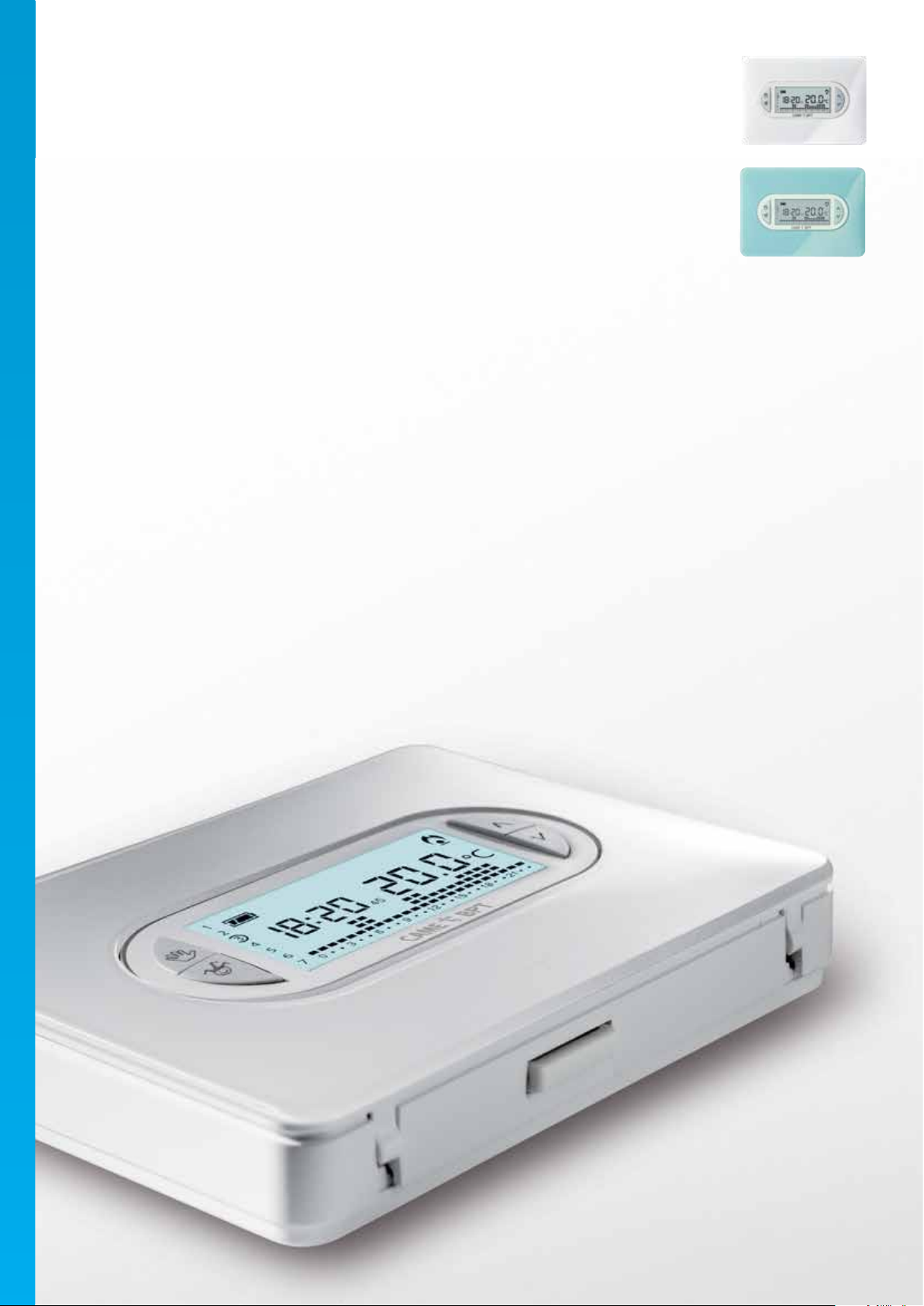

TH/450

Cronotermostato digitale da parete, programmazione settimanale

L’installazione da parete, le linee essenziali, l’ingombro ridotto (solo 19 mm di spessore da parete) lo rendono adatto ad ogni tipologia di impianto e di ambiente. Dispone di due modalità di controllo della temperatura: dierenziale e proporzionale integrale, così da ridurre i tempi di accensione della caldaia in relazione alla dierenza tra la temperatura ambiente a quella impostata. In questo modo è possibile ottimizzare i consumi e mantenere un comfort ottimale. È dotato di due cover intercambiabili, nei colori bianco Ice e azzurro Kristal, già incluse nella confezione. E’ predisposto per essere controllato da remoto tramite un normale combinatore telefonico.

Bianco Ice

Azzuro Kristal

CRONOTERMOSTATI DIGITALI DA PARETE

Page 41

Codici e sigle

CRONOTERMOSTATO DIGITALE DA PARETE

69409200 TH/450 Cronotermostato digitale settimanale, corpo colore bianco, cover intercambiabili bianco ice

eazzurro kristal, alimentazione a batterie 3 x 1,5 V tipo ministilo (AAA).

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi retroilluminato

• 2 cover intercambiabili bianco Ice e azzurro Kristal

• Funzionamento manuale

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/450

• n. 2 cover intercambiabili bianco Ice e azzurro Kristal

DIMENSIONI

• (L x H x P) 120 x 86 x 19,7 mm

Anticipo automatico accensione

Funzione antigelo

Contaore

Gestione da remoto

CRONOTERMOSTATI DIGITALI DA PARETE

Page 42

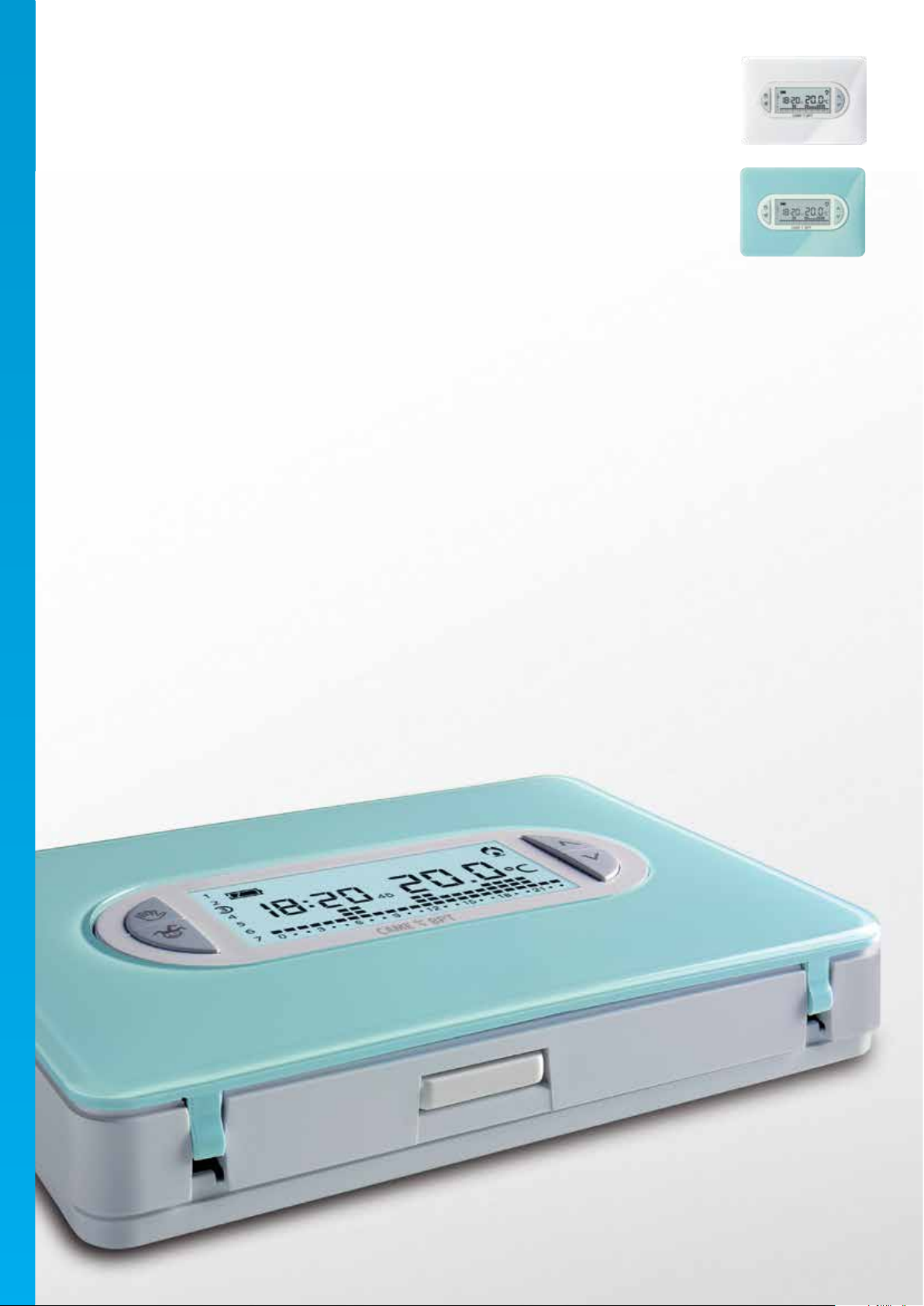

TH/450 GSM

Cronotermostato digitale da parete con GSM incorporato, programmazione settimanale

Bianco Ice

Oltre alle caratteristiche tipiche del modello TH/450 dispone di un modulo GSM incorporato per la gestione della temperatura da remoto tramite semplici SMS o tramite l’apposita APP TH Thermo disponibile per Ios e Android. Con TH/450 GSM è possibile ottimizzare i consumi in modo semplice ed immediato anche quando si è fuori casa o lontano dall’ucio.

Azzuro Kristal

CRONOTERMOSTATI DIGITALI DA PARETE

Page 43

Codici e sigle

CRONOTERMOSTATO DIGITALE DA PARETE

69400030 TH/450 GSM Cronotermostato digitale GSM settimanale, corpo bianco, cover intercambiabili bianco ice e

azzurro Kristal. Alimentazione tramite TH/PS 5 V, 230 V, 50/60 Hz. Alimentazione di sicurezza con 3 batterie ministilo (AAA NiCd/NiMH) da 1,2 V ricaricabili.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione 5 V CC con 3 batterie ricaricabili NiCd/NiMH (AAA da 1,5 V non incluse nella confezione)

• Display a cristalli liquidi retroilluminato

• 2 cover intercambiabili bianco Ice e azzurro Kristal

• Funzionamento manuale

• Controllo da remoto tramite SMS o APP BPT TH Thermo

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

GESTIONE VIA APP

• APP per iPhone*, smartphone Android**

• Controllo da remoto della temperatura ambientale e dello stato di funzionamento

• Programmazione rubrica utenti (10 numeri)

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/450

• n. 2 cover intercambiabili bianco Ice e azzurro Kristal

• n. 1 alimentatore 230 V AC - 5 V

DIMENSIONI

• (L x H x P) 120 x 86 x 19,7 mm

Anticipo automatico accensione

Funzione antigelo

Contaore

Gestione da remoto

Gestione da remoto tramite APP

APP

TH Thermo

CRONOTERMOSTATI DIGITALI DA PARETE

Page 44

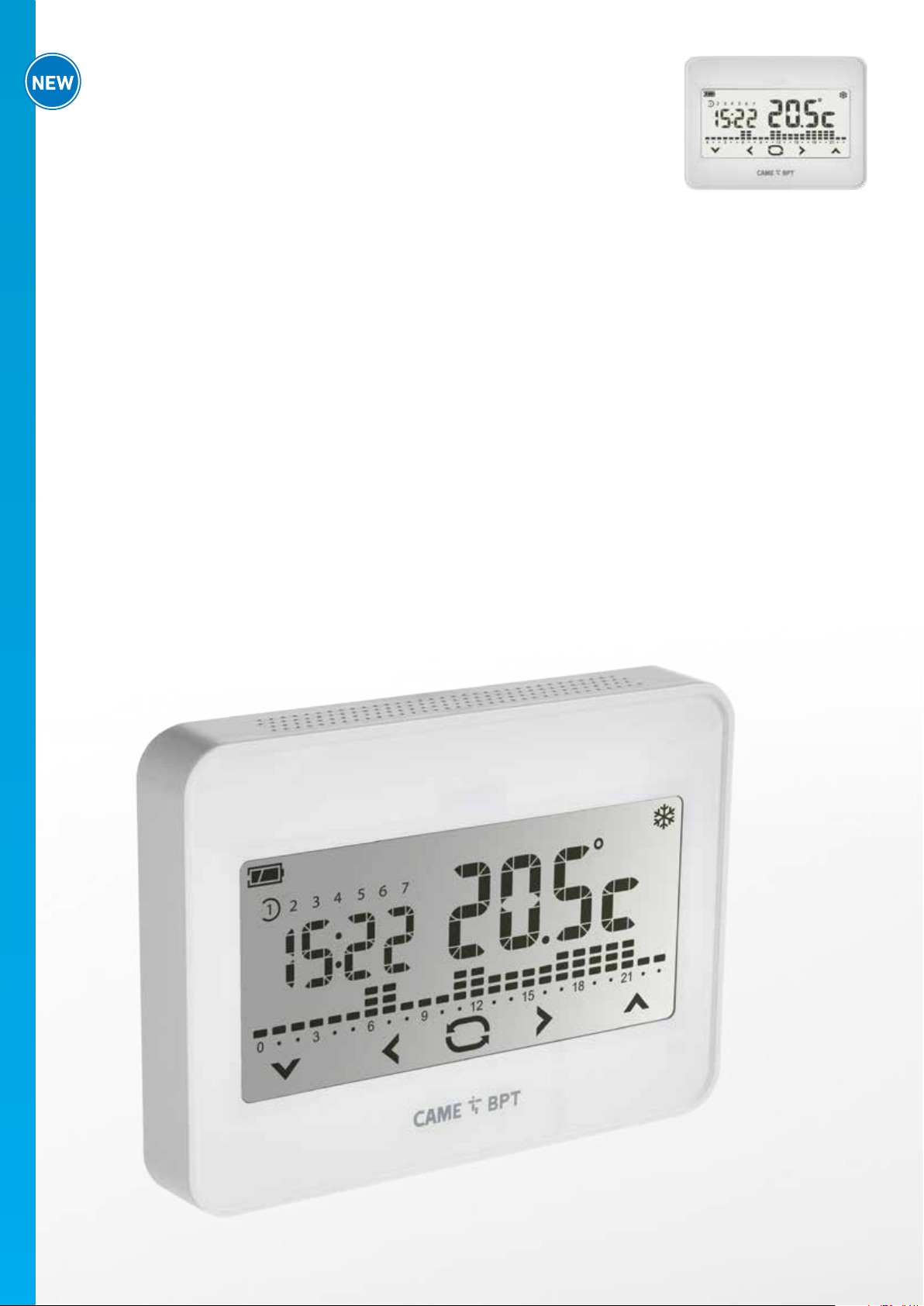

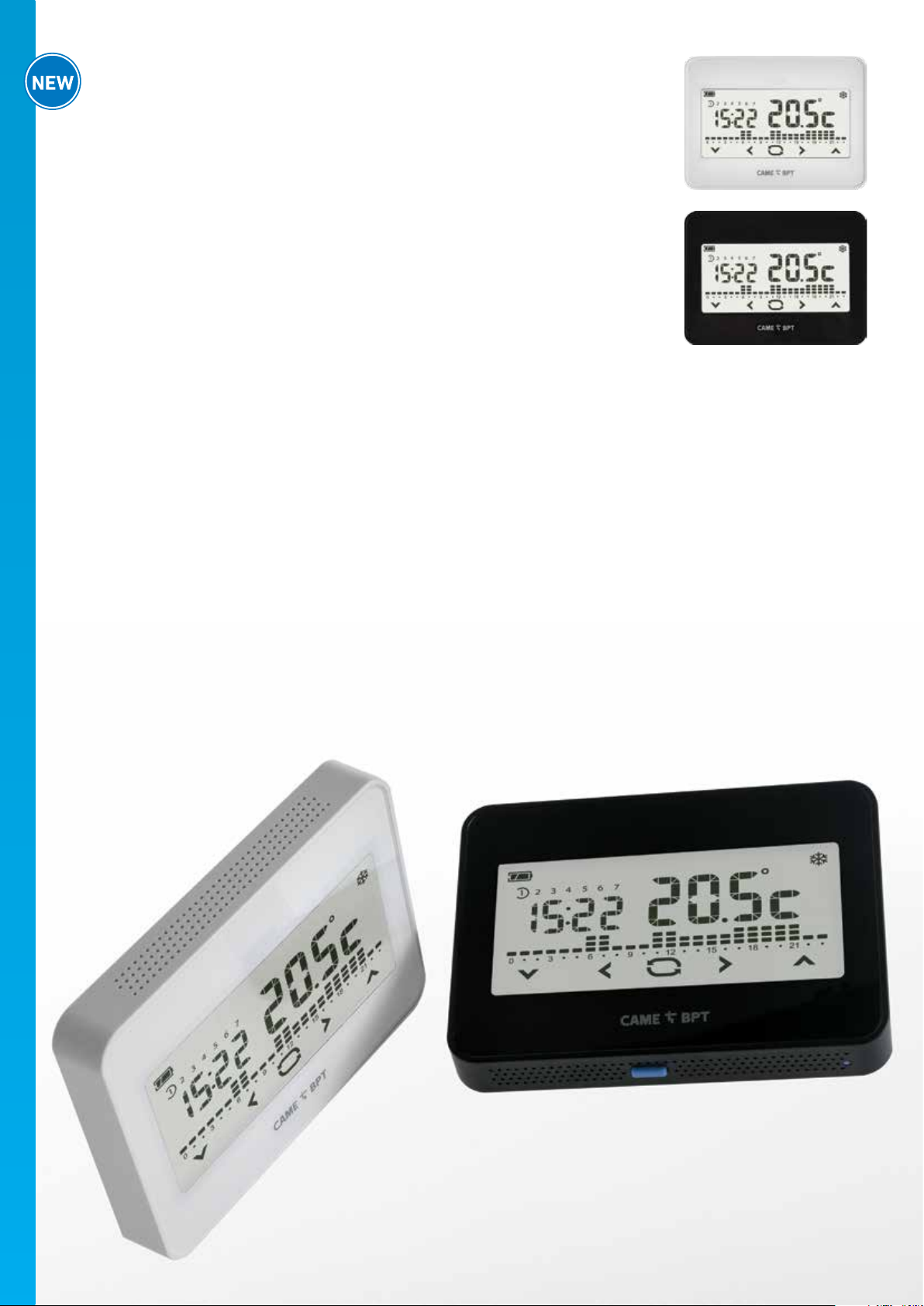

TH/550

Cronotermostato touch screen da parete, programmazione settimanale

Rappresenta l’evoluzione della gamma dei termostati Bpt da parete. Tutte le funzioni sono attivabili attraverso l’ampio display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. L’installazione da parete e l’accurato design studiato nei minimi dettagli lo rendono adatto ad ogni tipologia di impianto e di ambiente.

Bianco

Nero

CRONOTERMOSTATI DIGITALI DA PARETE

Page 45

Codici e sigle

CRONOTERMOSTATI TOUCH SCREEN DA PARETE

845AA-0010 TH/550 WH Cronotermostato touch screen da parete colore bianco.

Alimentazione a batterie 2x1,5 tipo AA.

845AA-0030 TH/550 WH 230 Cronotermostato touch screen da parete colore bianco.

Alimentazione 230 V AC.

845AA-0020 TH/550 BK Cronotermostato touch screen da parete colore nero.

Alimentazione a batterie 2x1,5 tipo AA.

845AA-0040 TH/500 BK 230 Cronotermostato touch screen da parete colore nero.

Alimentazione 230 V AC.

Funzioni

Programmazione settimanale

Programmazione giornaliera

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Caratteristiche tecniche

• Versioni con alimentazione da rete 230 V AC e versioni con alimentazione a 2 batterie (AA) da 1,5 V

• Ampio display touch screen retroilluminato

• Disponibile in vari colori

• Funzionamento manuale

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/550

DIMENSIONI

• (L x H x P) 126 x 92 x 23 mm

Funzione B&B

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Anticipo automatico accensione

Funzione antigelo

Contaore

Blocco impostazioni temperatura

Pulizia schermo

Inversione ora/temperatura

Gestione da remoto (solo versioni a batterie)

Esclusione impianto da contatto magnetico (solo versioni a batterie)

Collegamento sonda esterna (solo versioni a batterie)

CRONOTERMOSTATI DIGITALI DA PARETE

Page 46

TH/550 WH WL

Cronotermostato touch screen radio

Unisce alle caratteristiche professionali dei cronotermostati Bpt la semplicità dell’installazione senza ﬁli. Tutte le funzioni sono attivabili attraverso l’ampio display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. L’installazione da parete e l’accurato design studiato nei minimi dettagli lo rendono adatto ad ogni tipologia di impianto e di ambiente. E’ la soluzione ideale per ambienti dove non è possibile eettuare opere murarie.

Bianco

CRONOTERMOSTATI DIGITALI DA PARETE

Page 47

Caratteristiche tecniche

Codici e sigle

CRONOTERMOSTATIO TOUCH SCREEN RADIO

845AA-0050 TH/550 WH WL Cronotermostato touch screen radio da parete colore bianco.

Alimentazione a batterie 2x1,5 V tipo AA.

845AA-0070 TH/550 WH WLRL Cronotermostato touch screen radio da parete colore bianco.

Completo di modulo relè remoto OH/1016WL. Alimentazione a batterie 2x1,5 V tipo AA.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

• Alimentazione a 2 batterie (AA) da 1,5 V

• Ampio display touch screen retroilluminato

• Dialoga con dispositivi radio della gamma Came DOMOTIC 3.0 e della gamma antintrusione CAME

• Funzionamento manuale

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/550 WH WL

DIMENSIONI

• (L x H x P) 126 x 92 x 23 mm

TERMOREGOLAZIONE

Anticipo automatico accensione

Funzione antigelo

Contaore

Blocco impostazioni temperatura

Pulizia schermo

Inversione ora/temperatura

CRONOTERMOSTATI DIGITALI DA PARETE

Page 48

Esempi di installazione

TH/550 WH WL dialoga con i moduli di uscita via radio della gamma domotica CAME DOMOTIC 3.0 per il controllo di caldaie o di elettrovalvole di zona in impianti di riscaldamento e rarescamento. Nell’esempio seguente il contatto di uscita del modulo OH/1O16WL controlla direttamente la caldaia.

TH/550 WH WL

OH/1016WL

CALDAIA

E’ prevista inoltre la possibilità di inserire nel sistema di termoregolazione via radio dispositivi della gamma antintrusione via radio, al ﬁne di ottenere interessanti funzioni legate al risparmio energetico. Ad esempio, Il rivelatore perimetrale radio PXWCOB01 per porte e ﬁnestre della gamma antintrusione Came può essere abbinato al modulo di uscita OH/1O16WL controllato dal cronotermostato TH/550 WH WL. Aprendo la ﬁnestra, su cui è installato il rivelatore, il controllo di temperatura verrà automaticamente escluso evitando così inutili sprechi di energia.

Una soluzione analoga può essere realizzata anche utilizzando il modulo OH/DI010WL, che permette il controllo di valvole modulanti.

TH/550 WH WL

Rivelatore perimetrale radio

PXWCOB01

OH/1016WL

CALDAIA

CRONOTERMOSTATI DIGITALI DA PARETE

Anche il rivelatore volumetrico radio PXWIR01 della gamma antintrusione può essere abbinato al modulo di uscita OH/1O16WL controllato dal cronotermostato radio TH/550 WH WL. Il rivelatore rileva la presenza o meno di persone nell’ambiente. Dopo un intervallo di tempo (pari a 2 ore) dall’ultima rilevazione di presenza, ovvero in assenza di persone nell’abitazione, il cronotermostato regola la temperatura ad un valore ﬁsso (e programmabile). Questa applicazione evita sprechi di energia dovuti all’accensione del riscaldamento quando nessuno è in casa. Funzione prevista dalla norma EN15232 e dalla relativa guida CEI 205-18, per la l’ottenimento della classe energetica A. Per migliorare l’ecienza del sistema è possibile installare più rivelatori volumetrici

Una soluzione analoga può essere realizzata anche utilizzando il modulo OH/DI010WL, che permette il controllo di valvole modulanti.

TH/550 WH WL

Rivelatore volumetrico radio

PXWIR01

OH/1016WL

CALDAIA

Page 49

Il cronotermostato TH/550 WL WH può essere anche integrato nel sistema domotico CAME DOMOTIC 3.0 e dialogare grazie, all’interfaccia radio bus domotico, con i moduli del sistema stesso.

TS7VAS/101 Dispositivi portatili

CONNESSIONE

WI-FI

SWITCH

PC CON TOOL DI

PROGRAMMAZIONE

OH/A.01

OH/SER

VAS/100MH

TH/550 WH WL TH/550 WH WL

ETI/DOMO

BUS DOMOTICO

OH/RXBD OH/RXBD

MODULI DOMOTICI

OH/4IWL OH/2O16WL

CRONOTERMOSTATI DIGITALI DA PARETE

CONNESSIONE RADIO

CONNESSIONE WI-FI

Page 50

TH/550 WH WIFI

Cronotermostato touch screen WIFI

Unisce alle caratteristiche professionali dei cronotermostati Bpt le funzionalità avanzate derivanti dalla connessione WIFI alla rete come il controllo remoto e la geolocalizzione che permettono e di evitare sprechi energetici in assenza di persone nell’abitazione. Tutte le funzioni sono attivabili attraverso il display touch screen o tramite l’apposita APP THermo. Grazie all’ampio display e alle linee studiate nei minimi dettagli, si inserisce perfettamente in ogni contesto d’arredo. E’ la soluzione ideale per ottenere con funzioni automatiche un elevato risparmio energetico.

Bianco

CRONOTERMOSTATI DIGITALI DA PARETE

Page 51

Caratteristiche tecniche

Codici e sigle

CRONOTERMOSTATIO TOUCH SCREEN WIFI

845AA-0060 TH/550 WH WIFI Cronotermostato touch screen wiﬁ da parete colore bianco.

Alimentazione 230 V AC.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

• Alimentazione da rete 230 V AC

• Ampio display touch screen retroilluminato

• Controllo tramite APP THermo

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

GESTIONE VIA APP

• Controllo ﬁno a 20 cronotermostati

• Controllo ﬁno a 20 diversi siti installativi

• Geolocalizzazione

• Apprendimento abitudini

• Report consumi

• Attivazioni scenari

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/550 WH WIFI

DIMENSIONI

• (L x H x P) 126 x 92 x 23 mm

APP

THermo

TERMOREGOLAZIONE

Anticipo automatico accensione

Funzione antigelo

Contaore

Blocco impostazioni temperatura

Pulizia schermo

Inversione ora/temperatura

Gestione da remoto tramite APP

CRONOTERMOSTATI DIGITALI DA PARETE

Page 52

Gestione tramite APP THermo

La APP THermo, grazie all’innovativa interfaccia graﬁca rende fruibili all’utente in modo semplice e intuitivo le funzionalità di base tipiche del cronotermostato

• Funzionamento manuale

• Funzionamento automatico

• Programma Jolly

Sempliﬁcando notevolmente le operazioni di programmazione e personalizzazione del dispositivo. Introduce inoltre una serie di funzionalità avanzate, di seguito riportate, che permettono un elevato comfort e un reale risparmio energetico.

Funzionalita avanzate

GEOLOCALIZZAZIONE

Il sistema è in grado di veriﬁcare, tramite la connessione al cloud, la posizione dell’utente che utilizza e gestisce il cronotermostato tramite la APP THermo installato sul proprio smartphone. E’ possibile quindi impostare degli scenari che saranno eseguiti in automatico quando l’utente si allontana da casa e quando successivamente si avvicina, esempio: uscendo da casa la temperatura si abbassa automaticamente, rientrando si imposta al valore di comfort programmato. La distanza dall’abitazione che attiva gli scenari e gli scenari stessi sono facilmente personalizzabili tramite l’apposito menù.

APP

THermo

DISTANZA DA CASA REGOLABILE

REPORT DEI CONSUMI

APP THermo permette di visualizzare sotto forma di graﬁco le temperature impostate e quelle eettivamente rilevate, in un arco di tempo selezionabile, permettendo un uso consapevole dell’impianto stesso e la possibilità di ottenere il giusto mix tra comfort e risparmio energetico.

CRONOTERMOSTATI DIGITALI DA PARETE

APPRENDIMENTO DELLE ABITUDINI

E’ possibile registrare le variazioni e le programmazioni impostate nell’arco di una settimana e trasformarle in un proﬁlo termico che può essere trasferito al cronotermostato.

SCENARI

La funzione scenari permette di attivare in uno o più cronotermostati una programmazione manuale o automatica precedentemente deﬁnita.

Page 53

Esempi di installazione

Tutte le funzionalità descritte sono fruibili per l’utente grazie al servizio Cloud oerto dal gruppo Came per garantire all’utente un collegamento semplice, sicuro e altamente adabile al proprio impianto, da qualunque parte del mondo. TH/550 WIFI include, a questo scopo, la tecnologia Came Connect che assicura la connessione dell’impianto domotico al Cloud. All’utente bastano pochi click per connettersi al Cloud con il proprio smartphone equipaggiato con apposita APP THermo e avere disponibile, in tutta sicurezza, l’interfaccia graﬁca per il controllo del cronotermostato.

CONTROLLO DI UN SINGOLO CRONOTERMOSTATO

CALDAIA

TH/550 WH WIFI

CONTROLLO DI PIÙ CRONOTERMOSTATI (FINO A 20)

CALDAIA

IN ZONA GIORNO

ELETTROVALVOLE DI ZONA

TH/550 WH WIFI

IN ZONA NOTTE

TH/550 WH WIFI

CONTROLLO DI PIÙ SITI DI INSTALLAZIONE (FINO A 20)

ACCESS POINT WIFI

CRONOTERMOSTATI DIGITALI DA PARETE

CALDAIA

CONNESSIONE DATI

CASA IN CITTÀ

TH/550 WH WIFI

CASA VACANZA

TH/550 WH WIFI

ACCESS POINT WIFI

CONNESSIONE WI-FI COLLEGAMENTO FILARE

Page 54

TH/124

Cronotermostato a cursori, aparete, programmazione giornaliera

Bianco

Grigio Antracite

CRONOTERMOSTATI A CURSORI DA PARETE

Page 55

Codici e sigle

CRONOTERMOSTATI A CURSORI

69403510 TH/124.01 BB Cronotermostato digitale a cursori giornaliero, da parete, colore bianco,

alimentazione abatterie 3 x 1,5 V (AA).

69403610 TH/124.01 GR Cronotermostato digitale a cursori giornaliero, da parete, colore grigio antracite,

alimentazione abatterie 3 x 1,5 V (AA).

Funzioni

Programmazione giornaliera a cursori

Programmi selezionabili preimpostati

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Contaore

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi

• Funzionamento manuale

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/450

• n. 1 sacchetto viti di ﬁssaggio

DIMENSIONI

• (L x H x P) 135,5 x 82 x 33 mm

CRONOTERMOSTATI A CURSORI DA PARETE

Page 56

TH/125

Corpo bianco

Cronotermostato a cursori aparete, programmazione giornaliera

Dispone di cursori soft-touch che consentono una semplice ed intuitiva impostazione della temperatura unitamente ad una precisa regolazione. Rappresenta la soluzione ideale dove è richiesta alta adabilità e semplicità d’uso. È disponibile nella versione bianca o grigio Antracite, entrambe provviste di 3 cover intercambiabili arancio, azzurro Artic o bianco, che lo rendono adatto ad ogni tipologia di ambiente. E’ predisposto per essere controllato da remoto tramite un normale combinatore telefonico.

Arancio

Azzurro Artic

Bianco

Corpo grigio

Arancio

CRONOTERMOSTATI A CURSORI DA PARETE

Azzurro Artic

Bianco

Page 57

Codici e sigle

CRONOTERMOSTATI A CURSORI

69406700 TH/125 BB Cronotermostato digitale a cursori giornaliero,da parete, colore bianco,

alimentazione abatterie 3 x 1,5 V (AAA).

69409000 TH/125 GR Cronotermostato digitale a cursori giornaliero, da parete, colore grigio antracite,

alimentazione abatterie 3 x 1,5 V (AAA).

Funzioni

Programmazione giornaliera a cursori

Programmi selezionabili preimpostati

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi

• 3 cover intercambiabili bianco, azzurro Artic e arancio

• Funzionamento manuale

• Cursori Soft Touch

• Installazione da parete o a semi-incasso

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/125

• n. 3 cover intercambiabili bianco, azzurro Artic e arancio

• n. 1 telaio per installazione da parete e 2 viti

DIMENSIONI

• (L x H x P) 133 x 93 x 31 mm: parete

• (L x H x P) 133 x 93 x 25,5 mm: semi-incasso

Funzione antigelo

Gestione da remoto

CRONOTERMOSTATI A CURSORI DA PARETE

Page 58

TA/350

Termostato digitale da incasso

Bianco

Grigio Antracite

TERMOSTATI DIGITALI DA INCASSO

La placca indicata nelle ﬁgure non è inclusa nella confezione

Page 59

Codici e sigle

TERMOSTATO DIGITALE

69400010 TA/350 Termostato digitale, da incasso, cover colore bianco.

Alimentazione a batterie 3 x 1,5 V (AAA).

69480010 TH/350CS Cover colore silver.

69480020 TH/350CGR Cover colore grigio antracite.

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi

• 2 proﬁli utente con temperature utente selezionabili

• Compatibilità con le placche delle serie civili più comuni

• Installazione in scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 termostato TA/350

• n. 1 cover colore bianco

• n. 4 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Blocco impostazioni temperatura

Gestione da remoto

Esclusione impianto da contatto magnetico

Massima compatibilità

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

TERMOSTATI DIGITALI DA INCASSO

Page 60

TA/600

Termostato touch screen da incasso

Rappresenta l’evoluzione della gamma dei termostati Bpt da incasso. Tutte le funzioni sono attivabili attraverso il display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. Grazie alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto.

Bianco

Grigio Antracite

TERMOSTATI DIGITALI DA INCASSO

Page 61

Codici e sigle

TERMOSTATO TOUCH SCREEN DA INCASSO

69400320 TA/600 230 Termostato touch screen da incasso.

Alimentazione 230 V AC.

69480030 TH/600CS Cover colore silver.

69480040 TH/600GR Cover colore grigio antracite.

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Alimentazione da rete 230 V AC

• Display touch screen retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• Installazione in scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 termostato TA/600

• N. 1 cover colore bianco

• N. 4 adattatori per placche standard più diuse

• N. 1 adattatore copriforo

• N. 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Blocco impostazioni temperatura

Massima compatibilità

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, LIVINGLIGHT AIR, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

TERMOSTATI DIGITALI DA INCASSO

Page 62

TA/450

Termostato digitale da parete

L’installazione da parete, le linee essenziali, l’ingombro ridotto (solo 19 mm di spessore da parete) lo rendono adatto ad ogni tipologia di impianto e di ambiente. Dispone di due modalità di controllo della temperatura: dierenziale e proporzionale integrale, così da ridurre i tempi di accensione della caldaia in relazione alla dierenza tra la temperatura ambiente a quella impostata. In questo modo è possibile ottimizzare i consumi e mantenere un comfort ottimale. E’ predisposto per essere controllato da remoto un normale combinatore telefonico o per il collegamento ad un contatto magnetico per esclusione del controllo a ﬁnestra aperta.

Bianco

TERMOSTATI DIGITALI DA PARETE

Page 63

Codici e sigle

TERMOSTATO DIGITALE

69400020 TA/450 Termostato digitale da parete, corpo colore bianco, cover bianco ice,

alimentazione a batterie 3 x 1,5 V tipo ministilo (AAA).

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5 V

• Display a cristalli liquidi

• 2 proﬁli utente con temperature utente selezionabili

• Compatibilità con le placche delle serie civili più comuni

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 termostato TA/450

DIMENSIONI

• (L x H x P) 120 x 86 x 19,7 mm

Blocco impostazioni temperatura

Gestione da remoto

Esclusione impianto da contatto magnetico

TERMOSTATI DIGITALI DA PARETE

Page 64

TA/500

Termostato touch screen da parete

Bianco

Nero

TERMOSTATI DIGITALI DA PARETE

Page 65

Codici e sigle

TERMOSTATI TOUCH SCREEN DA PARETE

69400250 TA/500 WH Termostato touch screen da parete colore bianco.

Alimentazione a batterie 2 x 1,5 tipo AA.

69400260 TA/500 WH 230 Termostato touch screen da parete alimentazione colore bianco.

Alimentazione 230 V AC.

69400270 TA/500 BK Termostato touch screen da parete colore nero.

Alimentazione a batterie 2 x 1,5 tipo AA.

69400280 TA/500 BK 230 Termostato touch screen da parete colore nero.

Alimentazione 230 V AC.

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Versioni con alimentazione da rete 230 V AC e versioni con alimentazione a 2 batterie (AA) da 1,5 V

• Ampio display touch screen retroilluminato

• Disponibile nei colori bianco e nero

• Installazione da parete o a copertura scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 Cronotermostato TA/500

DIMENSIONI

• (L x H x P) 140 x 92 x 24,5 mm

Blocco impostazioni temperatura

Gestione da remoto (solo versioni a batterie)

Esclusione impianto da contatto magnetico (solo versioni a batterie)

Collegamento sonda esterna (solo versioni a batterie)

TERMOSTATI DIGITALI DA PARETE

Page 66

INDICE ALFABETICO PER

CODICE

PAG CODICE PAG CODICE

31 67000011 31 67000701 31 67100031 27 67200070 29 67200081 27 67200090 31 67400011 31 67400021 31 67600701 31 67700120 31 67700130 31 67800010 35 68515900 35 68516000 59 69400010 63 69400020 43 69400030 65 69400250 65 69400260 65 69400270 65 69400280 37 69400290 61 69400320 55 69403510 55 69403610 39 69404200 39 69404300 35 69405300 35 69405400 57 69406700 57 69409000 33 69409100 41 69409200 33 69480010 59 69480010 33 69480020 59 69480020 37 69480030 61 69480030 37 69480040

61 69480040 45 845AA-0010 45 845AA-0020 45 845AA-0030 45 845AA-0040 47 845AA-0050 51 845AA-0060 47 845AA-0070

Page 67

INDICE ALFABETICO PER

SIGLA

PG. SIGLA PG. SIGLA

31 GSM COM 31 OH/3RPI 31 OH/GEN 31 OH/PF 31 OH/SRE 31 OH/SRI 59 TA/350 63 TA/450 65 TA/500 BK 65 TA/500 BK 230 65 TA/500 WH 65 TA/500 WH 230 61 TA/600 230 29 TA/P1 55 TH/124.01 BB 55 TH/124.01 GR 57 TH/125 BB 57 TH/125 GR 35 TH/345 BB 35 TH/345 BB 35 TH/345 GR 35 TH/345 GR 33 TH/350 33 TH/350CGR 59 TH/350CGR 33 TH/350CS 59 TH/350CS 39 TH/400 BB 39 TH/400 GR 41 TH/450 43 TH/450 GSM 45 TH/500 BK 230 45 TH/550 BK 45 TH/550 WH 45 TH/550 WH 230 51 TH/550 WH WIFI 47 TH/550 WH WL 47 TH/550 WH WLRL 37 TH/600 230 37 TH/600CS

61 TH/600CS 37 TH/600GR 61 TH/600GR 27 TH/PLUS BK 27 TH/PLUS WH 31 THPLUSKIT BK 31 THPLUSKIT WH 31 VAS/100MH

Le apparecchiature contenute in questo catalogo sono tutte per uso civile.

Su richiesta le apparecchiature possono essere fornite con tensione e frequenza diverse da quelle indicate sul catalogo.

Bpt si riserva il diritto di apportare in qualsiasi momento, senza preavviso, modiﬁche agli apparecchi.

Page 68

A GLOBAL NETWORK.

Un network presente in tutto il mondo.

Dalla sua sede principale a Dosson di Casier, (Treviso, Veneto, Italia) CAME coordina

6 stabilimenti produttivi in Italia, Francia, Spagna e Inghilterra, 26 società commerciali, 480 ﬁliali e distributori situati in 118 Paesi del mondo.

AMERICAS

BRAZIL

CAME do Brasil Serviços de Automaçao, São Paulo

CHILE

CAME PARKARE Chile, Santiago

MEXICO

CAME Automatismos de Mexico, Mexico City CAME PARKARE México, México D.F.

PERÚ

CAME PARKARE Perù, Lima

USA

CAME Americas Automation, Miami

AFRICA

SOUTH AFRICA

CAME BPT South Africa, Johannesburg

Page 69

EUROPE

ITA LY

CAME S.p.A., Treviso

CAME Italia, Treviso

GO, Pordenone

BELGIUM

CAME Benelux, Lessines

CROATIA

CAME Adriatic, Kastav

FRANCE

CAME France, Paris

URBACO, Avignone

GERMANY

CAME Deutschland GmbH, Stuttgart

IRELAND

CAME BPT Ireland, Dublin

NETHERLANDS

CAME Nederland, Breda

POLAND

CAME Poland, Warszawa

PORTUGAL

CAME Portugal, Lisbon

RUSSIA

CAME Rus, Moscow

SPAIN

CAME Spain, Madrid

PARKARE, Barcelona

CAME United Kingdom, Nottingham CAME PARKARE UK, Bristol

ASIA

INDIA

CAME India Automation Solutions, New Delhi

U.A.E.

CAME Gulf, Dubai

STABILIMENTI PRODUTTIVI

SOCIETÀ COMMERCIALI

118

PAESI NEL MONDO

480

FILIALI E DISTRIBUTORI

Page 70

[email protected]

Che cos'è la formazione per

came.

“LA CONOSCENZA È L’UNICA VIA PER REALIZZARE I PROPRI OBIETTIVI”

Paolo Menuzzo Presidente CAME GROUP

IL TEAM DEI FORMATORI CERTIFICATI

È costituito esclusivamente da risorse interne che hanno acquisito la certiﬁcazione e hanno una comprovata esperienza in ambito progettuale, commerciale e di assistenza tecnica.

Attualmente si dedicano a tempo pieno all’attività di docenza del programma [email protected]

Quello del professionista è un lavoro molto impegnativo che da sempre richiede un aggiornamento continuo.

L’evoluzione tecnica e di prodotto non è però l’unica cosa importante; a fare la dierenza sono anche la forte conoscenza delle normative e la relazione con i clienti, sempre più attenti a un servizio eciente.

CAME propone una serie di iniziative mirate a far conoscere prodotti e soluzioni oerte per aggiornare l’installatore sulle nuove tecnologie e normative in vigore.

I nostri corsi hanno la caratteristica di avere un’importante componente pratica che permette, a chi vi partecipa, di applicare direttamente le conoscenze teoriche acquisite.

Page 71

Per iscriversi:

In base alla vostra professione e all’ambito lavorativo potete scegliere un corso che si adatti alle vostre esigenze.

Accedere alla pagina dedicata alla formazione del sito came.com

Inviare richiesta all’indirizzo e-mail [email protected]

Telefonare per ulteriori informazioni al numero 0422 15 69 511 in orario d’ucio.

[email protected]

predispone un piano corsi che include il calendario e le località in cui verranno realizzati gli incontri.

Consulta il calendario aggiornato per i corsi di formazione tecnica e normativa sul sito came.com

CORSI A RICHIESTA:

[email protected] ore, su richiesta, una formazione strutturata su speciﬁche esigenze del richiedente.

Page 72

NOTE:

Page 73

NOTE:

Page 74

Page 75

Page 76

CAME S.p.A.

Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - ITALY

CAME.COM

CAME S.p.A. è certiﬁcata Qualità, Ambiente e Sicurezza secondo le normative:

UNI EN ISO 9001 UNI EN ISO 14001 BS OHSAS 18001
