TERMOREGOLAZIONE

2015/16 CATALOGO

Page 2

Page 3

Page 4

DAL 1972 CAME PRODUCE LA PIÙ AMPIA GAMMA DI AUTOMAZIONI PER INGRESSI RESIDENZIALI E INDUSTRIALI, PARCHEGGI E CONTROLLO ACCESSI, COMPRESO LO SVILUPPO DI SISTEMI DOMOTICI E ANTINTRUSIONE

LE DIVISIONI

Proiettata alla continua innovazione, Came vanta oggi una solida expertise nel controllo globale della casa, nel campo dei sistemi per i grandi ambienti collettivi, nella gestione della città e degli spazi pubblici, orendo soluzioni integrate per tutte le esigenze di regolamentazione e monitoraggio dei ﬂussi e degli accessi.

AUTOMAZIONI PER INGRESSI

MOTORIZZAZIONE DI TENDE E TAPPARELLE

VIDEOCITOFONIA

ILLUMINAZIONE A LED

ALLARMI INTINTRUSIONE E TVCC

PARCHEGGI E BARRIERE STRADALI

DOMOTICA E TERMOREGOLAZIONE

DISSUASORI AUTOMATICI E CONTROLLO ACCESSI

Page 5

1972 - 2015

DA OLTRE 40 ANNI LEADER NELLA HOME & BUILDING AUTOMATION

www.came.com

Page 6

ACCESS TO INNOVATION

CAME GESTISCE I SERVIZI DI AUTOMAZIONE PER IL CONTROLLO DEGLI ACCESSI DEI VISITATORI A EXPO MILANO 2015

CAME FOR EXPO 2015

In qualità di Ocial Partner di Expo Milano 2015 Came gestirà i servizi di automazione, gestione e controllo degli accessi dei visitatori alla Digital Smart City Expo.

Attraverso la partnership con Expo Milano 2015 Came ha sviluppato un innovativo modello di controllo accessi per la sorveglianza e la regolamentazione dei dispositivi di automazione per gli ingressi pedonali e veicolari e per le aree di parcheggio del sito espositivo. Grazie alle proprie competenze riconosciute a livello mondiale e alla piena adesione al progetto, Came sarà un partner adabile e competente, in grado di orire a tutti i partecipanti le migliori tecnologie per il controllo, la gestione e l’abilitazione dell’accesso dei visitatori a tutti i siti espositivi.

GATE 1

Page 7

GESTIRE

CAME

LA COMPLESSITÀ

Il sistema di controllo accessi per Expo Milano 2015 è stato progettato per gestire:

• - 20 milioni di visitatori

• - picchi giornalieri di 250.000 persone in ingresso

• - picchi di 150.000 persone in ingresso nelle prime 2 ore dall’apertura.

PER EXPO 2015

25 AUTOMAZIONI CANCELLI

10 INGRESSI VEICOLARI

250 TORNELLI AUTOMATICI

28 BARRIERE AUTOMATICHE STRADALI

80 DISSUASORI AUTOMATICI

100 PALMARI

GATE 2

GATE 3

ITINERO

GATE 4

Page 8

ACCESS TO

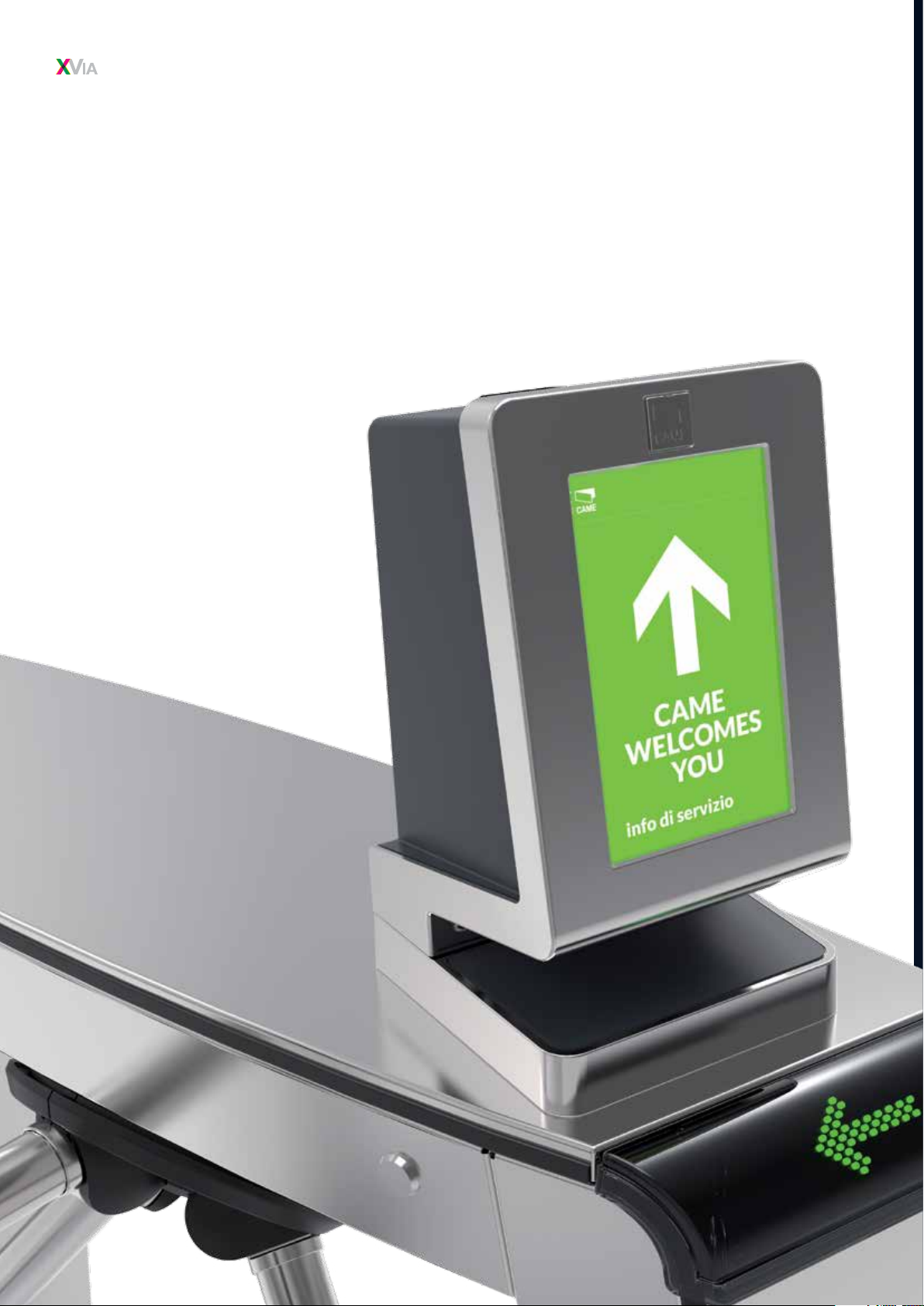

TESTA LETTURA TITOLI

INNOVATION

IL SISTEMA PER LA LETTURA DEI TITOLI

Tutto il know-how di Came a servizio della Digital Smart City di Milano. XVia è molto più di un semplice tornello a tripode: è un nuovo modo di gestire e controllare i transiti che, grazie alla costante connessione alla rete Ethernet, consente il controllo in tempo reale di tutte le funzionalità dell’impianto.

Page 9

DISPLAY 7’’. INTERFACCIA GRAFICA INTUITIVA.

TICKETING MULTI SYSTEM

CONNESSIONE ETHERNET NATIVA.

Pensato per essere integrato in grandi progetti di controllo accessi, il tornello di ultima generazione XVia coniuga ricerca estetica e innovazione tecnologica, garantendo la gestione di ﬂussi elevati.

ITINERO

QRCODE

NFC CREDIT

CARD

CONTACTLESS

RFID

NFC

MOBILE PHONE

Page 10

UN SISTEMA PROGETTATOPER VIVERE IL PERFETTO COMFORT

Page 11

INDICE GENERALE

12 INTRODUZIONE

12 IL TERMOREGOLATORE 13 LA GAMMA 14 IL SISTEMA DI TERMOREGOLAZIONE MULTIZONA 15 LA GAMMA 16 FUNZIONI DELLA TERMOREGOLAZIONE 20 GUIDA ALLA SCELTA DEI CRONOTERMOSTATI 23 GUIDA ALLA SCELTA DEI TERMOSTATI

24 SISTEMI MULTIZONA

24 TH/PLUS 26 TA/P1 28 L’ARCHITETTURA DEL SISTEMA 29 THPLUSKIT

30 CRONOTERMOSTATI DIGITALI DA INCASSO

30 TH/350 32 TH/345

34 CRONOTERMOSTATI DIGITALI A PARETE

34 TH/450 36 TH/450 GSM 38 TH/400

40 TERMOSTATI DIGITALI

40 TA/350 42 TA/450

44 CRONOTERMOSTATI A CURSORI

44 TH/125 46 TH/124

48 CRONOTERMOSTATI TOUCH SCREEN DA INCASSO

48 TH/600

50 CRONOTERMOSTATI TOUCH SCREEN DA PARETE

50 TH/500

52 TERMOSTATI TOUCH SCREEN DA INCASSO

52 TA/600

54 TERMOSTATI TOUCH SCREEN DA PARETE

54 TA/500

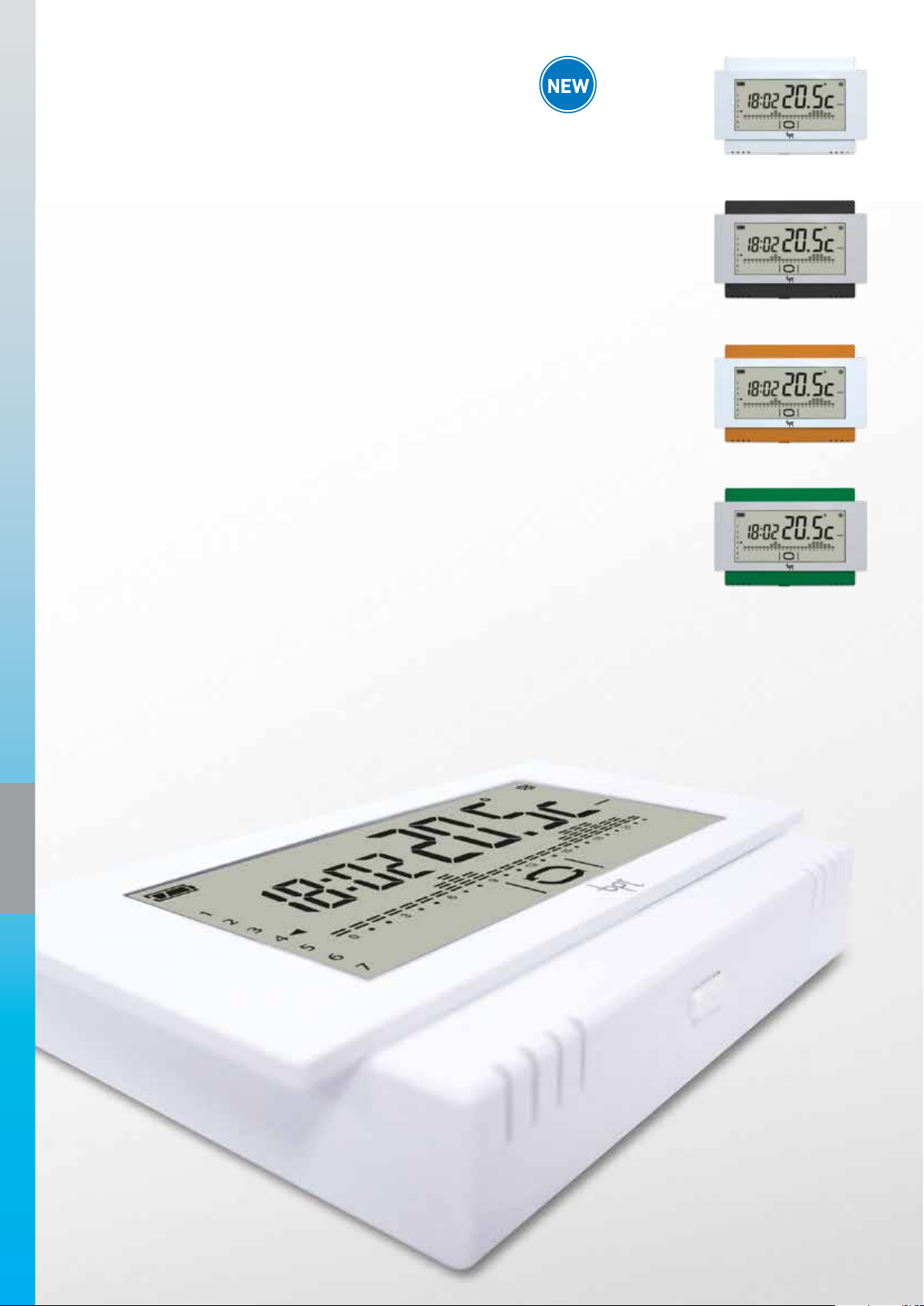

56 CRONOTERMOSTATO TOUCH SCREEN RADIO

56 TH/500 WH WL

60 AGENZIE 60 FILIALI 61 CENTRI DI ASSISTENZA TECNICA 62 INDICE ALFABETICO PER ARTICOLO 63 INDICE ALFABETICO PER CODICE

Page 12

IL TERMOREGOLATORE

Introduzione

Il termoregolatore è un dispositivo elettronico in grado di controllare la temperatura di un ambiente, adeguandola a quella impostata dall’utente. Attraverso la rilevazione della temperatura ambientale, eettuata tramite appositi sensori e sonde climatiche, il termoregolatore determina l’accensione o lo spegnimento dei dispositivi di riscaldamento/rarescamento, raggiungendo la temperatura desiderata emantenendola costante. Il controllo termico di un ambiente può avvenire mediante due tipologie di termoregolatori: il termostato, in cui l’impostazione della temperatura desiderata rimane costante nel tempo ﬁno a una eventuale variazione decisa dall’utente; il cronotermostato, che combina lefunzioni di un orologio a quelle di un termostato consentendo di regolare la temperatura ora per ora durante tutta la giornata eattivare l’impianto di riscaldamento se questa è inferiore a quella desiderata, evitando così gli sprechi.

Ad ogni ora, la temperatura più adatta

Il cronotermostato rende la tua vita più confortevole regolando in modo intelligente l’impianto di riscaldamento e di condizionamento. Nelle ore notturne abbassa la temperatura rendendo il clima più adatto al sonno; al mattino, attiva l’impianto prima che la tua sveglia suoni, in modo da farti iniziare la giornata in un gradevole tepore; nelle ore in cui non sei a casa spegne l’impianto, evitando uno spreco di energia; lo riaccende prima del tuo ritorno, assicurando un ambiente caldo per tutta la serata. Se ti trovi in vacanza, spegne l’impianto tutto il giorno; lo fa funzionare più a lungo quando serve. In ogni momento puoi stabilire delle nuove regolazioni con la massima facilità e rapidità.

Una stanza fresca concilia

ilsonno e il riposo

00:00-05:00 18°C

00 003 6 9 12 15 18 21• • • • • • • •• • • • • • • •

La casa si prepara al risveglio

06:00-07:00 20°C

É bello svegliarsi in un clima

confortevole

08:00-09:00 22°C

Nessuno in casa, l’impianto

restaspento

10:00-15:00 18°C

La casa si prepara ad

accogliere il tuo rientro

16:00-17:00 20°C

Massimo comfort nei momenti

di relax e il giusto grado di

tepore per concludere la

giornata

18:00-22:00 22°C

Una stanza fresca concilia

ilsonno e il riposo

23:00-24:00 18°C

Page 13

LA GAMMA

Cronotermostati digitali

Permettono l’impostazione personalizzata di 3 livelli di temperatura durante l’intero arco della settimana. Un programma standard preimpostato ne permette un utilizzo immediato. Il display fornisce informazioni sulla programmazione, sullo stato di funzionamento dell’impianto, sull’ora e sulla temperatura.

Introduzione

TH/350

settimanale

TH/345

settimanale

DA INCASSO

TH/600

settimanale

TOUCH SCREEN DA INCASSO

TH/300

settimanale

TH/450 GSM

settimanale

TH/450

settimanale

A PARETE

TH/500

settimanale

TOUCH SCREEN A PARETE

TH/400

settimanale

Termostati digitali

Termostati digitali adatti a tutti i tipi di impianto con dierenti inerzie termiche. Consentono la programmazione su 3 livelli di temperatura e la gestione da remoto per l’accensione all’occorrenza dell’impianto di riscaldamento/condizionamento. Sono inoltre dotati della funzione di esclusione dell’impianto da contatto magnetico, che consente lo spegnimento dell’impianto di riscaldamento/condizionamento in caso di apertura di porte o ﬁnestre, al ﬁne di diminuire i consumi e ridurre gli sprechi.

TA/450 TA/600TA/350 TA/500

DA INCASSO A PARETE

TOUCH SCREEN DA INCASSO

TOUCH SCREEN A PARETE

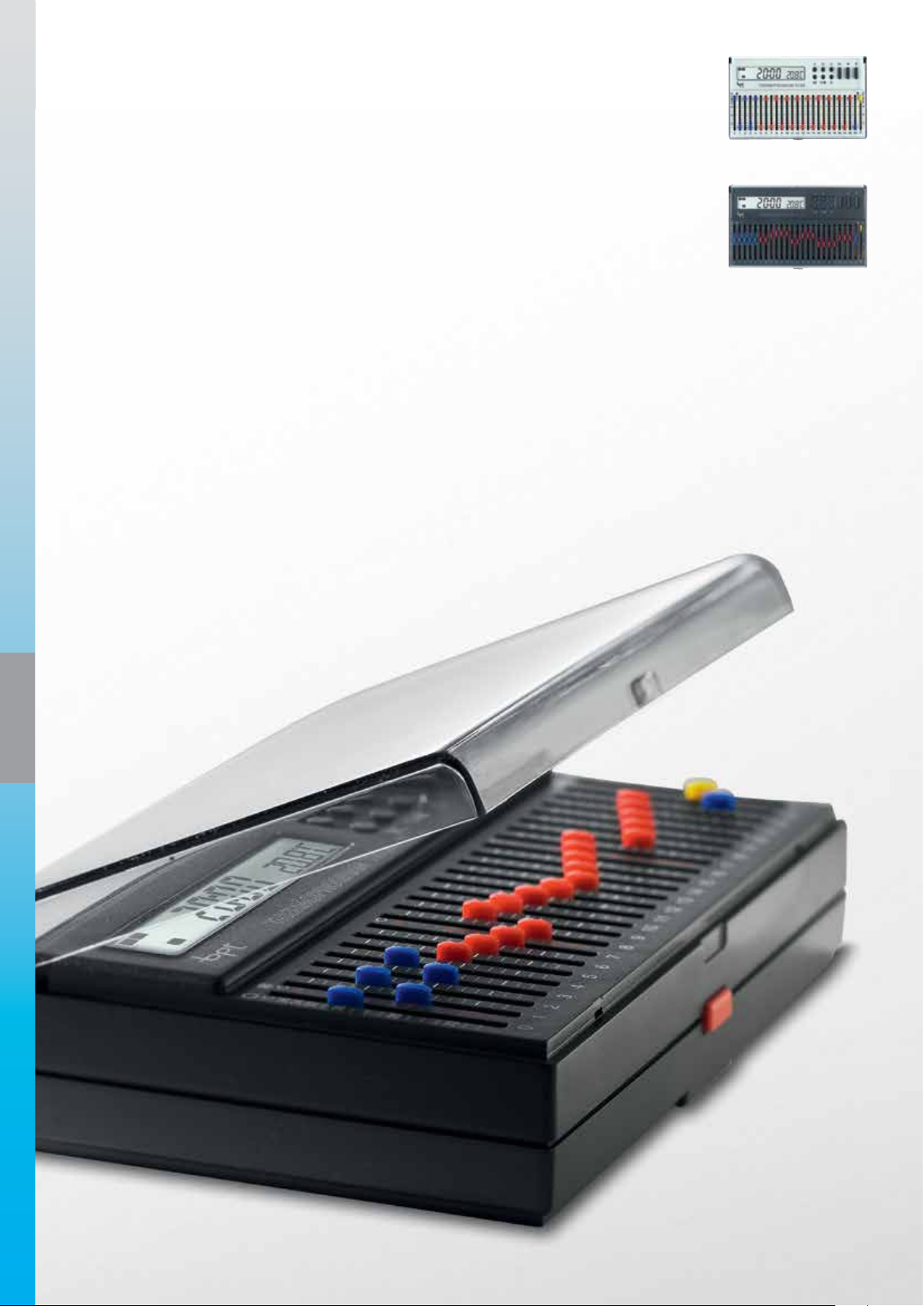

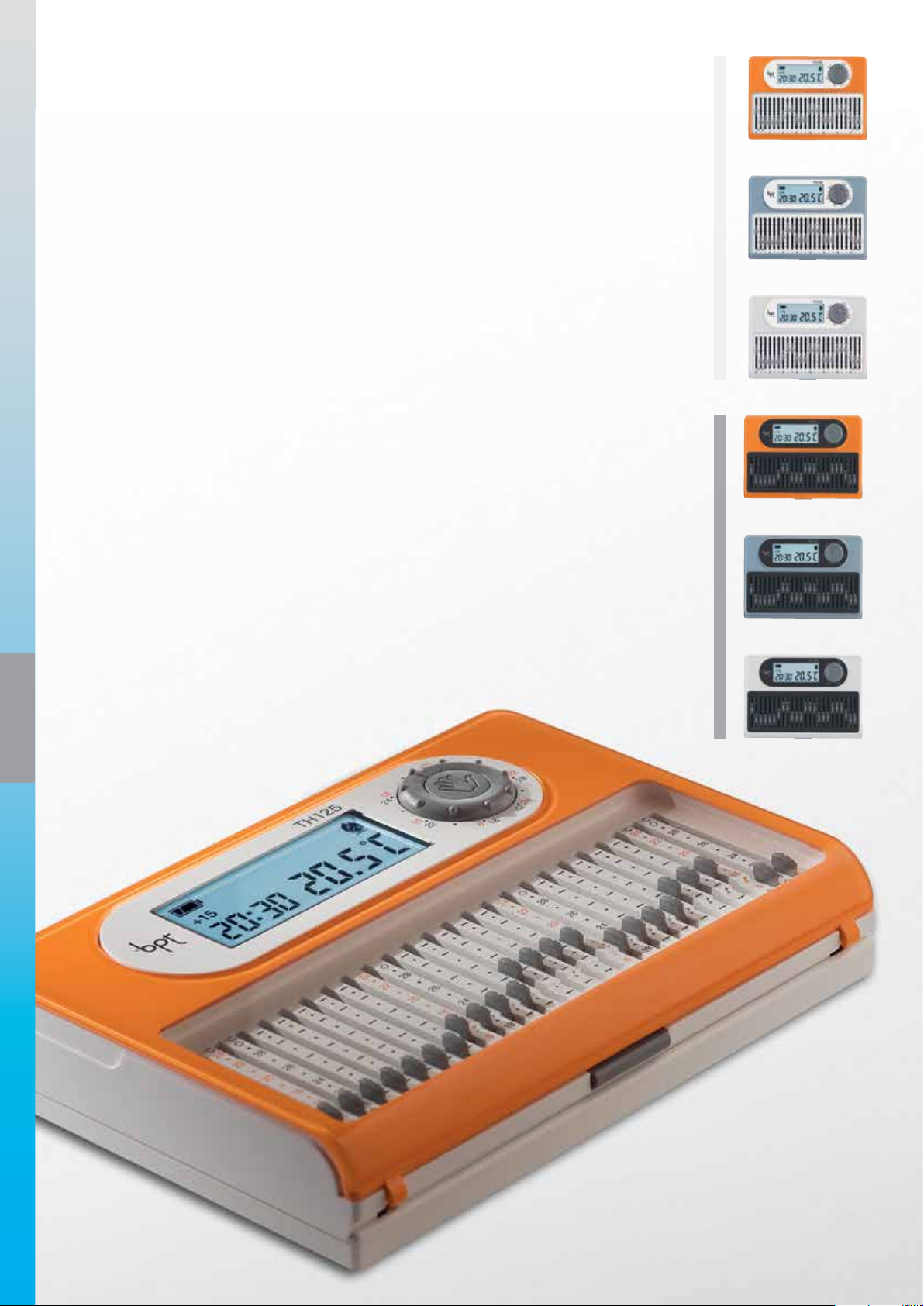

Cronotermostati a cursori

L’esclusivo sistema di Bpt consente una programmazione rapida ed intuitiva attraverso cursori che ﬁssano la temperatura desiderata per ogni ora del giorno. Un display digitale visualizza l’ora e la temperatura correnti.

TH/125

giornaliero

A PARETE

TH/124

giornaliero

Cronotermostati a radiofrequenza

La tecnologia dei cronotermostati digitali, abbinata alla semplicità di dell’installazione senza ﬁli, rappresenta la soluzione ideale per controllare la temperatura in qualunque ambiente in modo semplice e non invasivo, senza ricorre ad opere murarie.

TH/500 WH WL

settimanale

A PARETE

Page 14

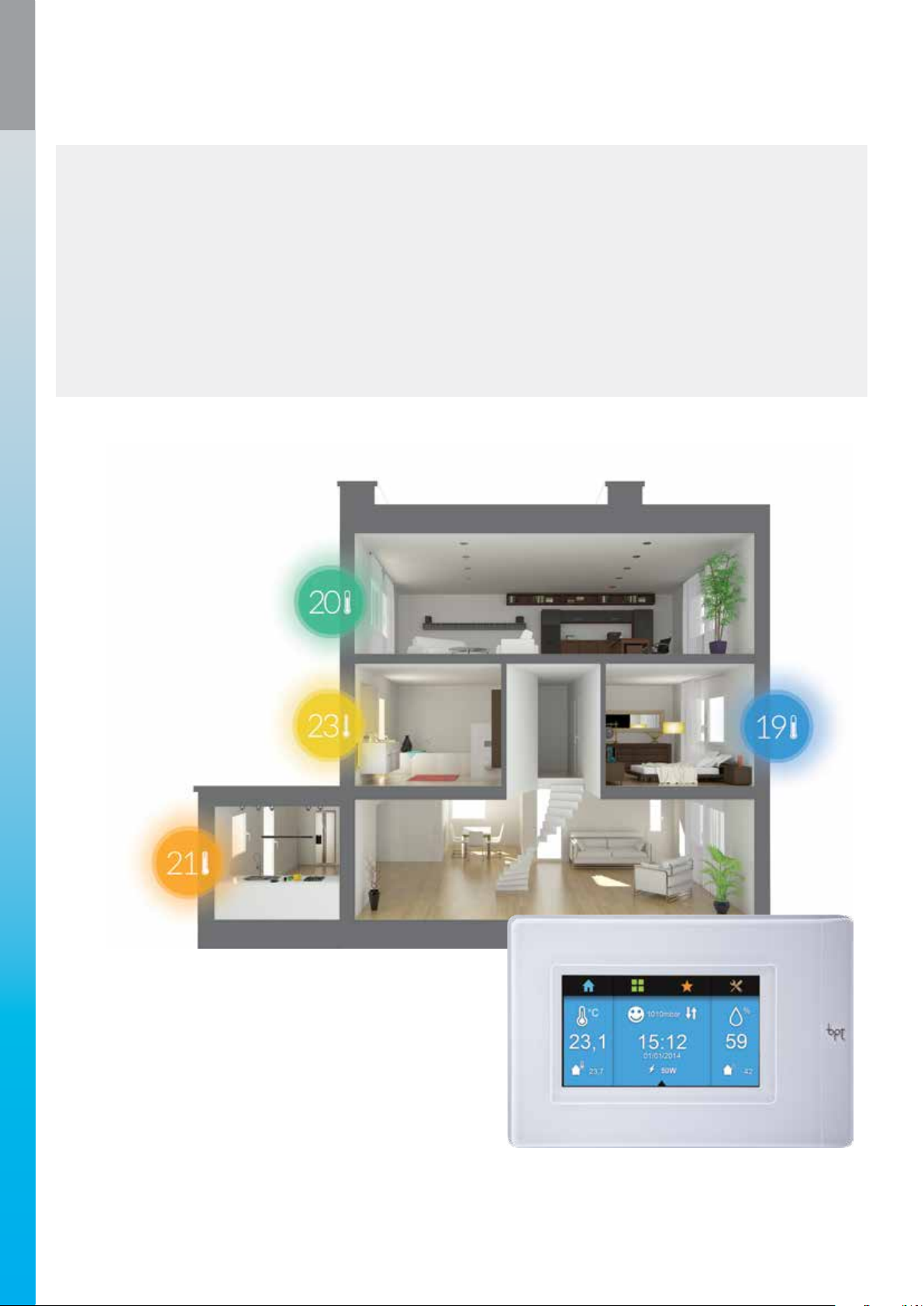

IL SISTEMA DI TERMOREGOLAZIONE MULTIZONA

Introduzione

Non sempre un sistema di termoregolazione classico, gestito con singoli termostati o cronotermostati è funzionale alla gestione del clima in casa. Ci sono circostanze che richiedono qualcosa in più. Nel caso di abitazioni strutturate su più piani o di grandi dimensioni, si rende spesso necessario impostare il clima desiderato per ogni singolo ambiente con temperature diverse nelle varie ore della giornata, al ﬁne di garantire il giusto comfort ed evitare inutili sprechi di energia. In questi casi si ha bisogno di un sistema di termoregolazione evoluto che sia in grado di suddividere la casa in “zone termiche” e gestire ogni singola zona con un programma dedicato, monitorando la temperatura tramite speciﬁche sonde di cui ogni ambiente è dotato. E’ nato così il sistema multizona di BPT, composto da un terminale Touch Screen TH/PLUS che comanda un gruppo di dispositivi collegati con rete bus e da cui si possono gestire ﬁno a 8 dierenti zone termiche della casa/ucio. Un sistema tecnologico, semplice da installare, gestibile da remoto con App e SMS, dotato di programmi preimpostati o completamente personalizzabili dall’utente.

Sistema di multizona Bpt: la gestione termica di tutte le zone dell’abitazione da un unico terminale di controllo.

Page 15

LA GAMMA

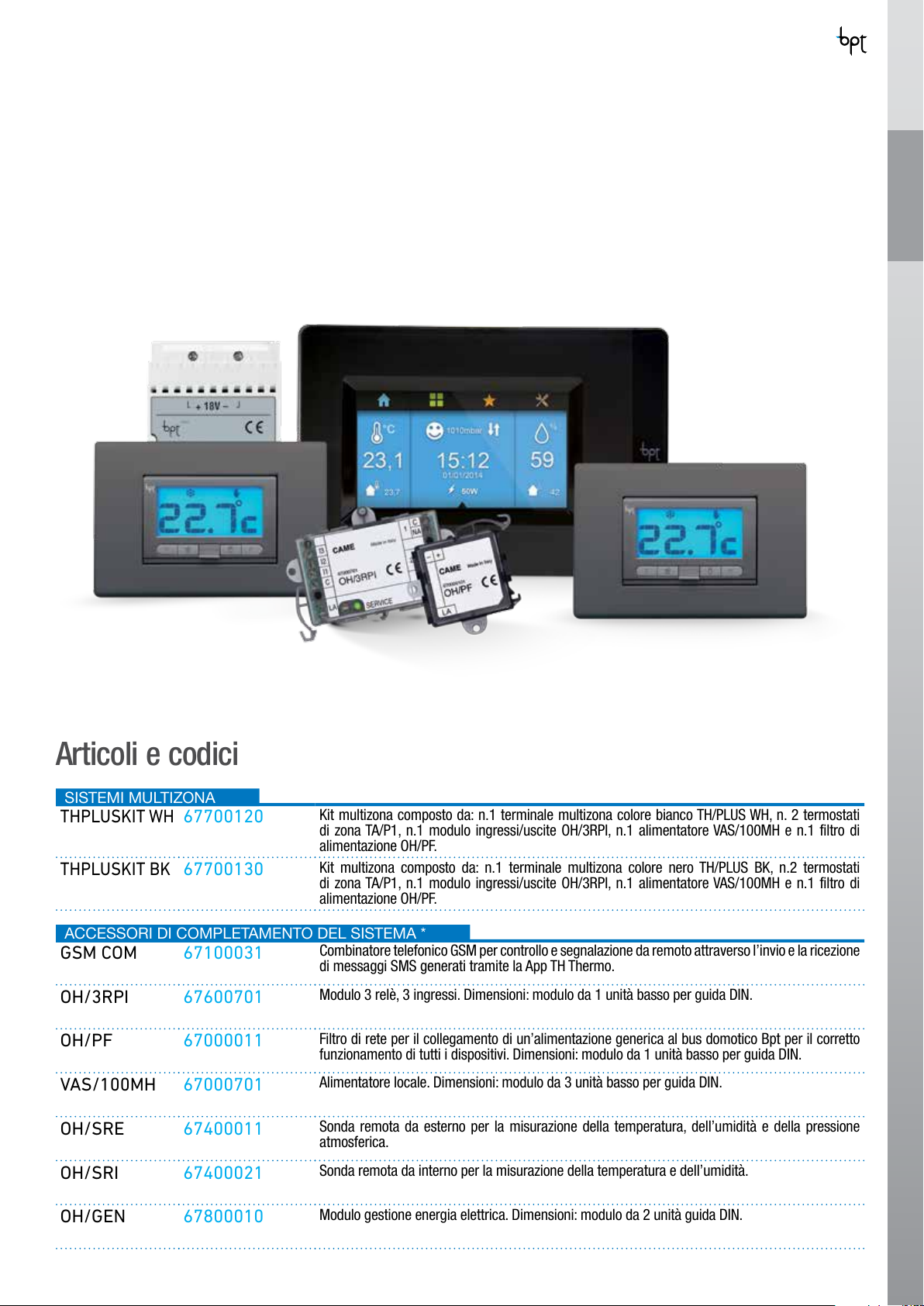

Terminali di controllo multizona

Permettono il controllo di 8 zone termiche di cui una gestita dal terminale stesso. Dialogano direttamente con termostati e sonde di temperatura e comandano le elettrovalvole di zona tramite appositi moduli di uscita a relè. Il collegamento tra i componenti del sistema è realizzato per mezzo di un bus di campo con collegamento a due ﬁli non polarizzati. Permettono di impostare un programma di temperatura per ogni giorno della settimana per ogni zona termica. Disponibili in versione colore nero o bianco.

Sonde e termostati

Rilevano la temperatura nel locale dove sono installati e la inviano al terminale di controllo. Il termostato, a differenza della sonda, permette anche il controllo locale, ovvero svincolato dal terminale, della zona di competenza. La sonda, oltre alla temperatura, rileva anche l’umidità ambientale che viene visualizzata sul terminale. Sono entrambi dotati di un ingresso al quale è possibile collegare un contatto magnetico di apertura finestra. Questo permette di spegnere la zona termica in caso di apertura della finestra stessa.

TH/PLUS WH

TA/P1

Termostato

Introduzione

TH/PLUS BK

OH/SRI

Sonda di temperatura

e umidità

Accessori

Il sistema si completa con moduli di uscita a relè che permettono il controllo delle elettrovalvole di zona e l’alimentatore con apposito filtro per l’alimentazione di tutti i dispositivi in campo.

OH/3RPI

Modulo 3 uscite a relè

OH/PF

Filtro

alimentazione

VAS/100MH Alimentatore

Nota:

il sistema utilizza sonde, termostati ed accessori del sistema domotico “Came Domotic 3.0”. Per ulteriori dettagli sui componenti utilizzabili consultare il catalogo domotica al capitolo Termoregolazione.

Page 16

FUNZIONI DELLA TERMOREGOLAZIONE

Introduzione

1 2 3

PROGRAMMAZIONE SETTIMANALE

Il cronotermostato permette di scegliere, per ogni giorno della settimana, tra il programma automatico, la regolazione manuale e l’esclusione dell’impianto.

PROGRAMMAZIONE GIORNALIERA A CURSORI

L’esclusivo sistema a cursori visualizza i livelli di temperatura programmati e ne permette una regolazione immediata, digrado in grado.

7 8 9

PROGRAMMA VACANZE (MANUALE TEMPORIZZATO)

Permette di programmare una temperatura ﬁssa per alcune ore o alcuni giorni (ad esempio per mantenere più a lungo una temperatura confortevole durante visite non previste o una temperatura antigelo di sicurezza durante assenze invernali).

REGOLAZIONE DIFFERENZIALE TERMICO

Consigliato in impianti particolarmente dicili da controllare con variazioni estreme della temperatura esterna, garantisce il massimo sfruttamento dell’impianto con minimi consumi. Il dierenziale è regolabile fra 0,1°C e 0,9°C per adattarlo ad impianti con dierenti inerzie termiche (termoconvettori, riscaldamento apavimento, riscaldatori elettrici).

PROGRAMMAZIONE TEMPERATURA SU 3 LIVELLI

È possibile impostare un livello di temperatura diverso per ogni ora del giorno e per ogni giorno della settimana (max.3livelli). Si può assegnare un valore dierente a ciascuno dei 3 livelli disponibili.

PROGRAMMA DI REGOLAZIONE PROPORZIONALE/INTEGRALE

Permette l’ottimizzazione dei consumi con il massimo comfort ambientale, riducendo i tempi di accensione della caldaia in funzione della dierenza tra la temperatura impostata e quella ambiente. Minore è la dierenza tra le temperature, minori saranno i tempi di accensione. Il settaggio dei parametri è facilitato grazie ai 3 programmi preimpostati e ad 1 programma impostabile manualmente.

Page 17

4 5 6

Introduzione

PROGRAMMAZIONE STANDARD PERSONALIZZABILE

Il cronotermostato è pronto all’uso grazie ai programmi standard in memoria permanente (riscaldamento e rarescamento), modiﬁcabili a piacere e ripristinabili alle impostazioni di fabbrica. Grazie a un’ampia scelta di funzioni e programmi aggiuntivi (manuale e antigelo temporizzabili ﬁno a 99 ore o giorni e programma jolly) l’apparecchio è adattabile ad ogni esigenza.

PROGRAMMI SELEZIONABILI PREIMPOSTATI

Consente la selezione di programmi preimpostati per il riscaldamento e il rarescamento.

PROGRAMMA JOLLY

Programma automatico personalizzato e memorizzato attivabile in qualsiasi momento del giorno in corso ﬁno alla mezzanotte dello stesso o ﬁno alla disattivazione manuale del programma. L’attivazione del programma jolly può essere impostata per un qualsiasi giorno della settimana e resta in funzione per la durata del giorno stesso.

10 11 12

CALIBRAZIONE MISURA DELLA TEMPERATURA

Se l’installazione del TH non è ottimale (ad esempio installazione vicino ad una sorgente di calore) la rilevazione della temperatura potrebbe risultare falsata. Per ovviare a questo inconveniente è possibile calibrare la lettura di ± 3°C per ottimizzare il comfort ed i consumi.

POSTICIPO ACCENSIONE O SPEGNIMENTO IMPIANTO

Permette al cronotermostato il posticipo di15, 30 o 45 minuti dell’accensione o dello spegnimento dell’impianto per ottenere una gestione più precisa del comfort ambientale e ottimizzare i consumi.

ANTICIPO AUTOMATICO ACCENSIONE

Permette al cronotermostato di autoadattare i tempi necessari ad ottenere la temperatura desiderata all’orario prescelto.

Page 18

FUNZIONI DELLA TERMOREGOLAZIONE

GUI

Introduzione

13 14 15

FUNZIONE ANTIGELO

Mantiene la temperatura impostata in modalità riscaldamento, con un controllo esclusivamente di tipo dierenziale, anche qualora sia stata scelta la modalità di funzionamento proporzionale-integrale.

COLLEGAMENTO SONDA ESTERNA

È possibile collegare una sonda esterna per ottimizzare il controllo della temperatura.

CONTAORE

Un contaore permette di controllare le ore di attività dell’impianto (accensioni).

MULTIZONA

Permette di gestire varie zone termiche, con programmi di temperatura personalizzabili per raggiungere il massimo confort ambientale.

BLOCCO IMPOSTAZIONI TEMPERATURA

Possibilità di bloccare la programmazione dei setpoint di temperatura per evitare cambiamenti accidentali dei valori impostati. Usando questa funzione l’utente resta libero di selezionare uno dei 3 livelli pre-programmati senza avere la possibilità di variarli.

INTUITIVE INTERFACE

Il dispositivo è dotato di ampio display graﬁco con interfaccia semplice ed intuitivo per un immediato utilizzo del sistema.

Page 19

16 17 18

Introduzione

GESTIONE DA REMOTO

Collegando un combinatore telefonico è possibile avviare da remoto un programma manuale temporizzato o forzare il funzionamento dell’apparecchio in modalità manuale.

CAME DOMOTIC 3.0

DOMOTICA

Il dispositivo è integrabile con il sistema domotico CAME DOMOTIC 3.0 di cui condivide il bus di campo.

GESTIONE DA REMOTO TRAMITE APP

Tramite la App TH Thermo è possibile controllare o modiﬁcare da remoto la temperatura ambiente e lo stato di funzionamento del dispositivo.

ESCLUSIONE IMPIANTO DA CONTATTO MAGNETICO

È possibile forzare l’esclusione del controllo utilizzando ad esempio un contatto magnetico per inﬁssi collegato ai morsetti dedicati, in modo da evitare inutili sprechi di energia.

Page 20

DIGITALI DIGITALI DIGITALI TOUCH SCREEN

DA INCASSO A PARETE DA INCASSO DA PARETE RADIO

RIF TH/350 TH/345 TH/450 TH/450 GSM TH/400 TH/600 TH/500 TH/500 WL

CRONOTERMOSTATI CRONOTERMOSTATI

Cronotermostato digitale

Cronotermostato a radiofrequenza

Programmazione settimanale 1

Installazione da incasso

Installazione a parete

Display retroilluminato

Display a cristalli liquidi

Cover intercambiabili incluse nellaconfezione

Compatibilità con le placche delleseriecivili

Programma di riscaldamento/condizionamento

Programma jolly 6

Programma vacanze (manuale temporizzato) 7

Programma di regolazione proporzionale/integrale 9

Calibrazione misura della temperatura 10

Programmazione temperatura su 3 livelli 3

Regolazione manuale

Contaore 14

Anticipo automatico accensione 12

Posticipo accensione o spegnimento impianto 11

Funzione antigelo 13

Collegamento sonda esterna 19

Blocco impostazioni temperatura 15

Programmazione standard personalizzabile 4

Corpo removibile

Corpo estraibile

Esclusione impianto da contatto magnetico 18

Regolazione differenziale termic 8 da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C

Gestione da remoto 16

Gestione da remoto tramite App 17

Stato batteria

Alimentazione a batterie 3 AAA 3 AAA 3 AAA 3 AAA 3 AAA 2 AA 2 AA

Alimentazione 230 Vca

Dimensioni in mm (L x H x P) 66 x 45 x 50 66 x 45 x 50 120 x 86 x 19,7 120 x 86 x 19,7 116 x 80 x 21 66 x 45 x 50 140 x 92 x 24,5 140 x 92 x 24,5

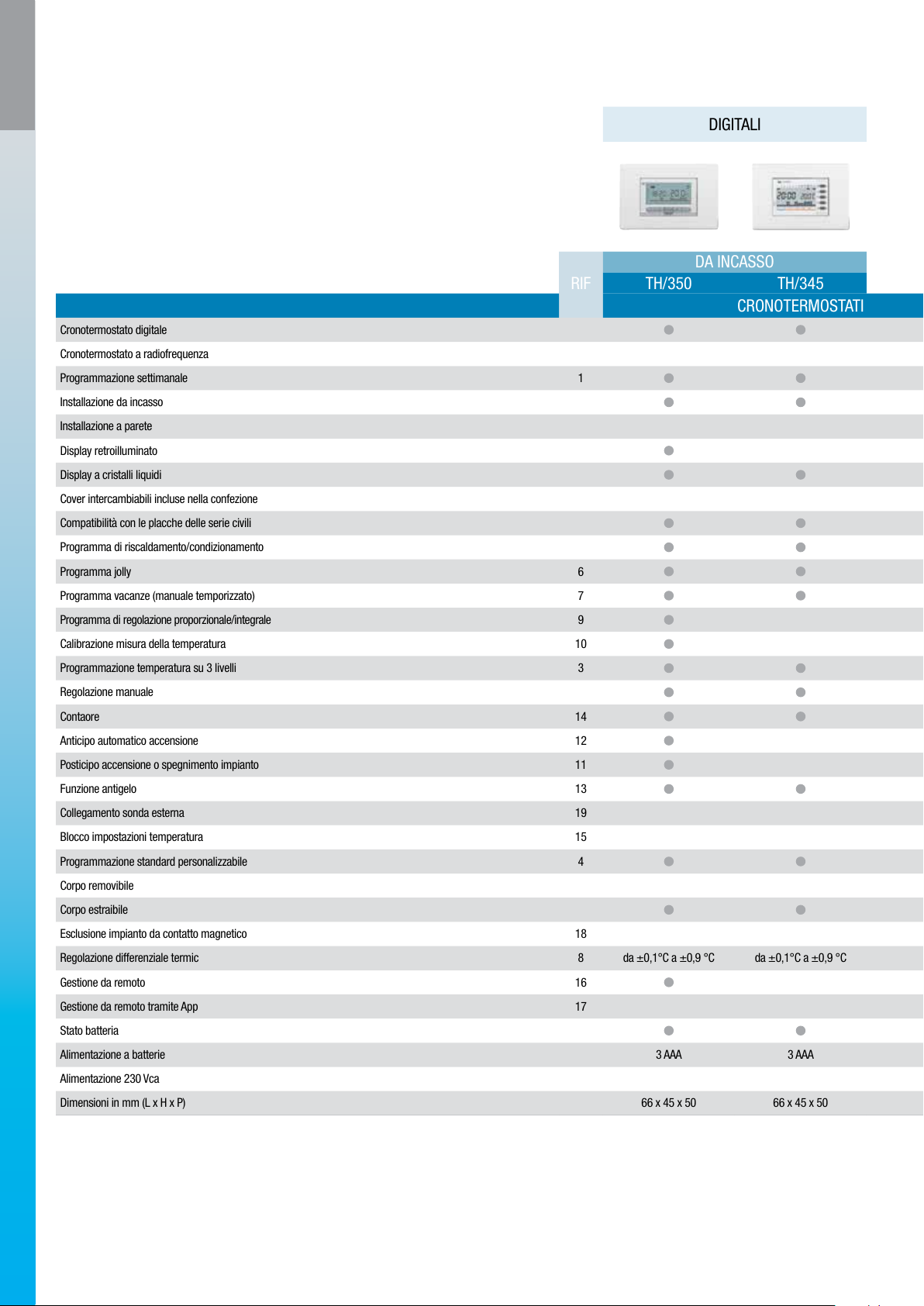

GUIDA ALLA SCELTA DEI CRONOTERMOSTATI

Introduzione

NOTA: * solo versioni a batterie

Page 21

Introduzione

Page 22

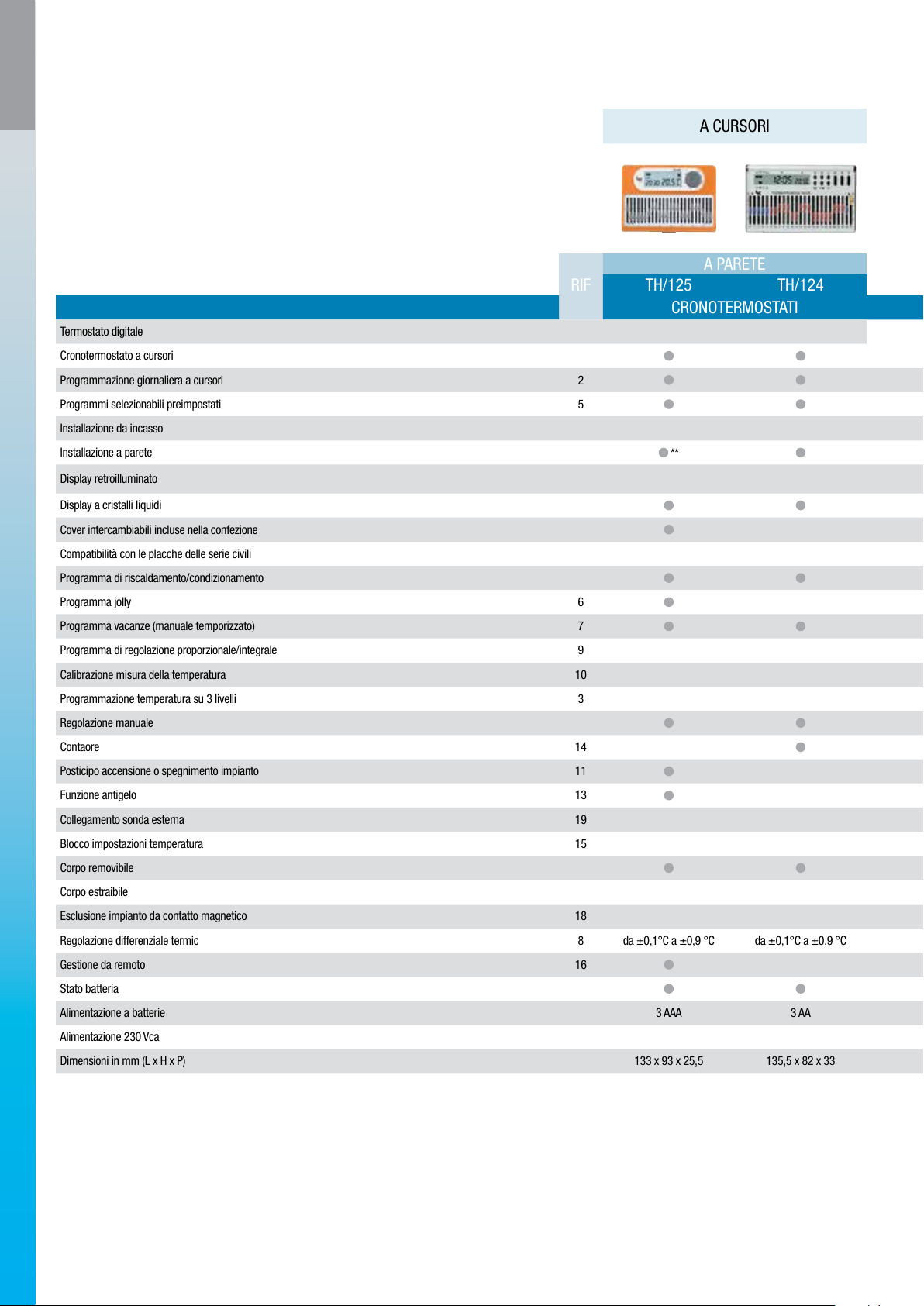

GUIDA ALLA SCELTA DEI CRONOTERMOSTATI

A CURSORI DIGITALI DIGITALI SCHERMO TOUCH SCREEN

A PARETE DAINCASSO A PARETE DAINCASSO A PARETE

RIF TH/125 TH/124 TA/350 TA/450 TA/600 TA/500

CRONOTERMOSTATI TERMOSTATI

Termostato digitale

Cronotermostato a cursori

Programmazione giornaliera a cursori 2

Programmi selezionabili preimpostati 5

Installazione da incasso

Installazione a parete

Display retroilluminato

Display a cristalli liquidi

Cover intercambiabili incluse nellaconfezione

Compatibilità con le placche delleseriecivili

Programma di riscaldamento/condizionamento

Programma jolly 6

Programma vacanze (manuale temporizzato) 7

Programma di regolazione proporzionale/integrale 9

Calibrazione misura della temperatura 10

Programmazione temperatura su 3 livelli 3

Regolazione manuale

Contaore 14

Posticipo accensione o spegnimento impianto 11

Funzione antigelo 13

Collegamento sonda esterna 19

Blocco impostazioni temperatura 15

Corpo removibile

Corpo estraibile

Esclusione impianto da contatto magnetico 18

Regolazione differenziale termic 8 da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C

Gestione da remoto 16

Stato batteria

Alimentazione a batterie 3 AAA 3 AA 3 AAA 3 AAA 2 AA

Alimentazione 230 Vca

Dimensioni in mm (L x H x P) 133 x 93 x 25,5 135,5 x 82 x 33 66 x 45 x 50 120 x 86 x 19,7 66 x 45 x 50 140 x 92 x 24,5

Introduzione

NOTA: * solo versioni a batterie - ** o semi incasso

Page 23

GUIDA ALLA SCELTA DEI TERMOSTATI

Introduzione

Page 24

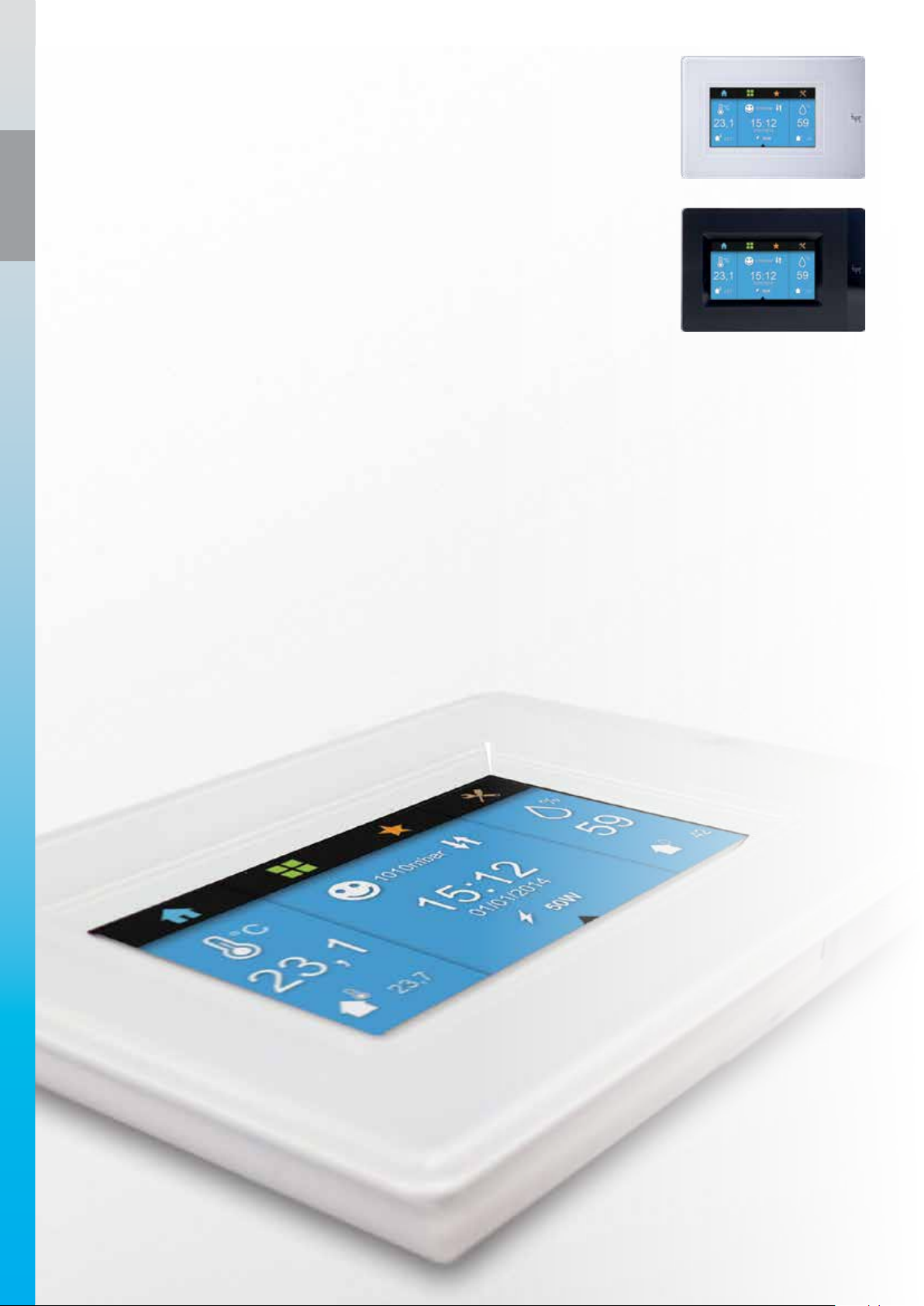

TH/PLUS

Terminale multizona con display Touch Screen

Bianco

Sistemi multizona

Permette il controllo di 8 zone termiche, di cui una gestita direttamente, assicurando ad ognuna l’adeguato comfort e un’adeguata ottimizzazione dei consumi . Tramite il bus di sistema dialoga direttamente con termostati e sonde di temperatura e comanda le elettrovalvole di zona tramite moduli di uscita a relè. Tutte le funzioni sono attivabili attraverso l’ampio display touch screen a colori da 16/9 4,3”. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. L’installazione a parete e l’accurato design studiato nei minimi dettagli lo rendono adatto ad ogni tipologia di impianto e di ambiente.

Nero

Page 25

Funzioni

Articoli e codici

TERMINALI MULTIZONA DA INCASSO

TH/PLUS WH 67200070

Terminale multizona con display Touch Screen per la gestione di 8 zone termiche, di cui una gestita direttamente dal terminale. Colore bianco.

TH/PLUS BK 67200090

Terminale multizona con display Touch Screen per la gestione di 8 zone termiche, di cui una gestita direttamente dal terminale. Colore nero.

Programmazione settimanale

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e2° C

Programma di regolazione proporzionale/integrale

Calibrazione della misura della temperatura

Caratteristiche tecniche

• Alimentazione: diretta dal bus

• Assorbimento: 100 mA

• Gestione di max 8 zone termiche

• Terminale con funzione di termostato di zona

• Visualizzazione storico temperatura e umidità

• Visualizzazione storico consumi energetici, giornaliero, settimanale, mensile (se collegato al modulo OH/GEN)

• Visualizzazione pressione atmosferica e trend meteorologico (se collegato alla sonda per esterni OH/SRE)

• Visualizzazione indice di confort

• Controllo umidità tramite uscita dedicata

• Cambio automatico ora solare-legale

• Deﬁnizione proﬁlo termico con temperatura regolabile al valore desiderato ogni 15 minuti

• Auto conﬁgurazione del sistema da terminale (senza utilizzo di tool da PC)

• Possibilità di avere più terminali TH/Plus sullo stesso impianto

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

DIMENSIONI

• (L x H x P) 166 x 112 x 25,6 mm: parete

Umidità rilevata

Esempio videata storico umidità

Sistemi multizona

Funzione antigelo

Contaore

Blocco impostazione temperatura

Gestione da remoto tramite App

Esclusione impianto da contatto magnetico

Collegamento sonda esterna (solo versioni a batterie)

Multizona

Intuitive interface

Domotica CAME DOMOTIC 3.0

* Il logo Android™ è una stilizzazione creativa del brand creato e condiviso da Google e utilizzato secondo i termini descritti in Creative Commons Attribution License 3.0.

Storico TH+

Consumi

Consumi: 24h

Esempio videata storico consumi energetici

Per il funzionamento su smartphone Android™ è necessario scaricare la App TH Thermo da Google play gratuitamente.

Page 26

TA/P1

Sistemi multizona

Termostato di zona con collegamento diretto su bus di sistema

Permette il controllo della temperatura relativa alla zona in cui è Installato. Tramite il bus di sistema dialoga direttamente con il terminale TH/PLUS. Dispone di varie modalità di funzionamento al ﬁne di ottimizzare i consumi e mantenere un comfort ottimale. Grazie all’installazione da incasso e alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto.

Bianco

Grigio

Antracite

La placca ornamentale indicata nelle ﬁgure non è inclusa nella confezione

Page 27

Articoli e codici

TERMINALE MULTIZONA DA INCASSO *

TA/P1 67200081

Termostato di zona, collegamento diretto su bus di sistema, 3 cover intercambiabili colore bianco, grigio antracite e silver incluse nella confezione.

Funzioni

Programmazione settimanale

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e2° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Caratteristiche tecniche

• Alimentazione: diretta dal bus

• Assorbimento: 8 mA

• Display a cristalli liquidi retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• 3 cover intercambiabili bianco, grigio Antracite e grigio Silver

• Funzionamento: Automatico. Controllo secondo il proﬁlo termico impostato sul terminale Manuale. È possibile modiﬁcare la temperatura impostata sul terminale di un valore programmabile (esempio +/-2° C)

• Installazione in scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• n. 1 termostato TA/P1

• n. 3 cover intercambiabili colore bianco, grigio Antracite, grigio Silver

• n. 4 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Sistemi multizona

Funzione antigelo

Per il funzionamento su smartphone

Contaore

Blocco temperatura

Gestione da remoto tramite App

Esclusione impianto da contatto magnetico

Collegamento sonda esterna (solo versioni a batterie)

Domotica CAME DOMOTIC 3.0

Android™ è necessario scaricare la App TH Thermo da Google play gratuitamente.

MASSIMA COMPATIBILITÀ

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

* NOTA: articolo della gamma CAME DOMOTIC 3.0

Page 28

L’ARCHITETTURA DEL SISTEMA

Il sistema di termoregolazione realizzato con terminale TH/PLUS permette il controllo di 8 zone termiche; una controllata direttamente dal terminale (in quanto lo stesso dispone a bordo di una apposita sonda di temperatura e umidità), le altre tramite termostati di zona TA/P1 o sonde per interni OH/SRI. È previsto il collegamento di sonde da installare esternamente all’abitazione OH/SRE per la visualizzazione di temperatura esterna, umidità, pressione atmosferica e trend atmosferico. Tutti i dispositivi sono collegati al terminale tramite il bus di sistema.

Sistemi multizona

Ogni termostato di zona misura la temperatura del locale dove è installato e invia l’informazione al terminale il quale, in base al programma di temperatura impostato dall’utente, invia i segnali di controllo ai moduli di uscita per l’attivazione delle elettrovalvole di zona. Per ogni zona termica è possibile impostare un programma personalizzato per ogni giorno della settimana.

Il terminale TH/PLUS, i termostati TA/P1 e le sonde OH/SRI hanno un ingresso al quale è possibile collegare contatti magnetici per fi estre in modo tale da bloccare il riscaldamento o il rarescamento di una singola zona all’apertura della relativa fi estra. In alternativa, allo stesso ingresso è possibile collegare la sonda esterna remota oh/sti (o una sonda PT1000), che sostituirà quella interna dei dispositivi stessi.

Il sistema si caratterizza anche per la semplicità di installazione. Dispone infatti di un programma di autoconﬁgurazione che permette una semplice ed automatica installazione con pochi comandi dal terminale (senza l’impiego di PC).

Inserendo nel sistema il modulo GSM COM, ogni zona termica è singolarmente gestibile anche da remoto tramite semplici SMS generati da una apposita APP da installare sul proprio smarthpone.

GSM COM

OH/SRE

Sonda per

esterni

TH/PLUS Terminale

sms

OH/3RPI

Modulo 3 uscite a relè

TA/P1

Termostati di zona

OH/PF

Filtro

alimentazione

VAS/100MH Alimentatore

Page 29

THPLUSKIT

Articoli e codici

SISTEMI MULTIZONA

THPLUSKIT WH

67700120

Kit multizona composto da: n.1 terminale multizona colore bianco TH/PLUS WH, n. 2 termostati di zona TA/P1, n.1 modulo ingressi/uscite OH/3RPI, n.1 alimentatore VAS/100MH e n.1 filtro di alimentazione OH/PF.

THPLUSKIT BK

67700130

Kit multizona composto da: n.1 terminale multizona colore nero TH/PLUS BK, n.2 termostati di zona TA/P1, n.1 modulo ingressi/uscite OH/3RPI, n.1 alimentatore VAS/100MH e n.1 filtro di alimentazione OH/PF.

ACCESSORI DI COMPLETAMENTO DEL SISTEMA *

GSM COM 67100031

Combinatore telefonico GSM per controllo e segnalazione da remoto attraverso l’invio e la ricezione di messaggi SMS generati tramite la App TH Thermo.

OH/3RPI 67600701

Modulo 3 relè, 3 ingressi. Dimensioni: modulo da 1 unità basso per guida DIN.

OH/PF 67000011

Filtro di rete per il collegamento di un’alimentazione generica al bus domotico Bpt per il corretto funzionamento di tutti i dispositivi. Dimensioni: modulo da 1 unità basso per guida DIN.

VAS/100MH 67000701

Alimentatore locale. Dimensioni: modulo da 3 unità basso per guida DIN.

OH/SRE 67400011

Sonda remota da esterno per la misurazione della temperatura, dell’umidità e della pressione atmosferica.

OH/SRI 67400021

Sonda remota da interno per la misurazione della temperatura e dell’umidità.

OH/GEN 67800010

Modulo gestione energia elettrica. Dimensioni: modulo da 2 unità guida DIN.

Una soluzione pratica, veloce, conveniente.

Il sistema multizona è disponibile anche in un pratico kit per l’installazione di un impianto base a 3 zone, ampliabile in qualsiasi momento. La confezione contiene il terminale TH/PLUS, disponibile nei colori bianco o nero, 2 termostati di zona TA/P1, un alimentatore con fi tro di alimentazione e un modulo 3 uscite.

Sistemi multizona

* NOTA: articoli della gamma CAME DOMOTIC 3.0, per tutti i dettagli consultare il catalogo domotica.

Page 30

Cronotermostati

digitali da incasso

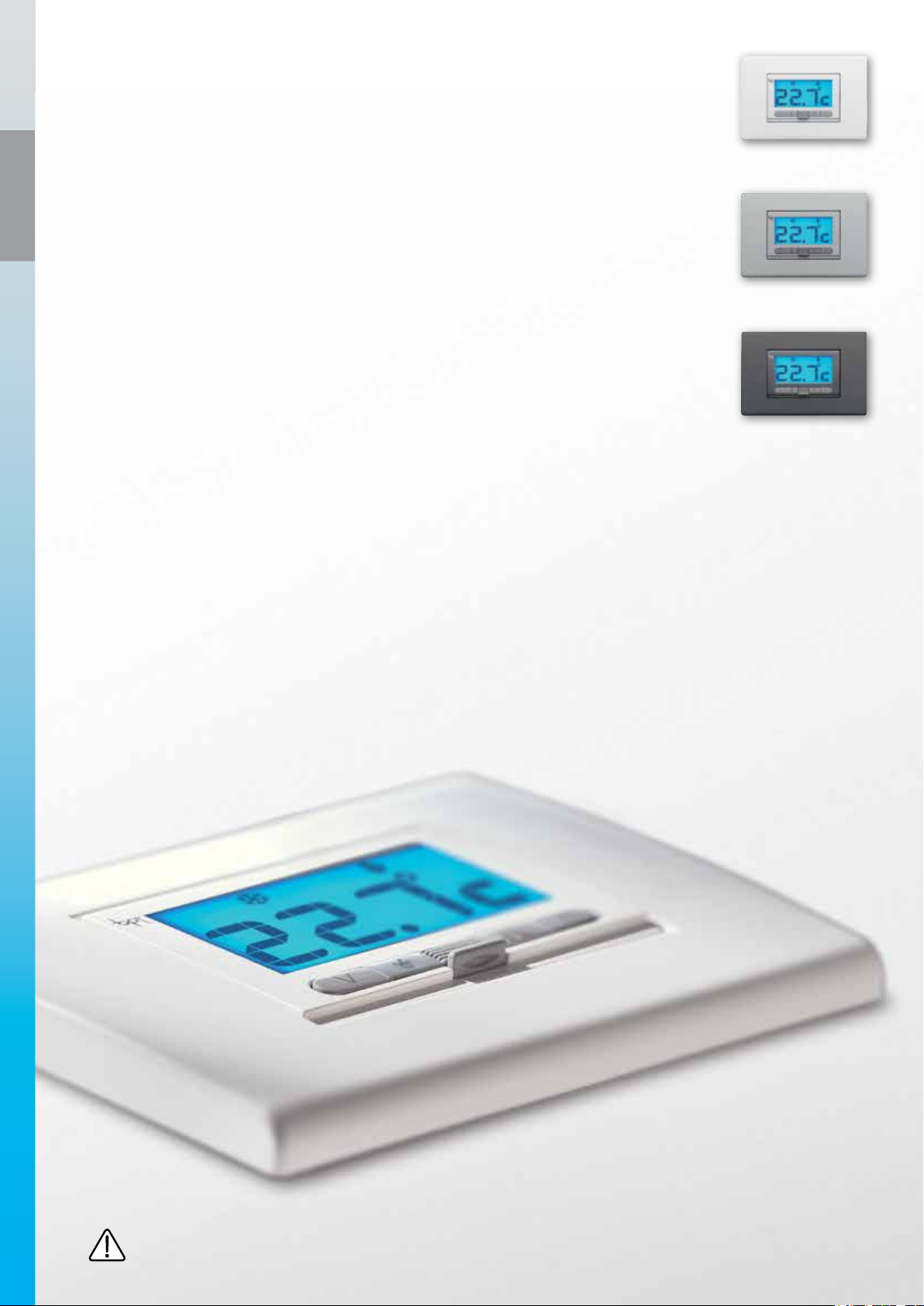

TH/350

Cronotermostato digitale da incasso, programmazione settimanale

Grazie all’installazione da incasso e alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto, Dispone di due modalità di controllo della temperatura: dierenziale e proporzionale integrale, così da ridurre i tempi di accensione della caldaia in relazione alla dierenza tra la temperatura ambiente a quella impostata. In questo modo è possibile ottimizzare i consumi e mantenere un comfort ottimale. E’ predisposto per essere controllato da remoto tramite un normale combinatore telefonico.

Bianco

Grigio Silver

Grigio Antracite

La placca ornamentale indicata nelle ﬁgure non è inclusa nella confezione

Page 31

Articoli e codici

CRONOTERMOSTATO DIGITALE DA INCASSO

TH/350 69409100

Cronotermostato digitale settimanale, da inca

sso, 1 cover intercambiabile colore bianco,

alimentazione a batterie 3x1,5V (AAA).

Caratteristiche tecniche

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

• Alimentazione a 3 batterie ministilo (AAA L

• Display a cristalli liquidi retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• 3 cover intercambiabili bianco, grigio Antracite e grigio Silver

• Funzionamento manuale

• Installazione in scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/350

• n. 1 cover intercambiabile colore bianco

• n. 4 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

R03) da 1,5V

Cronotermostati

digitali da incasso

Anticipo automatico accensione

Funzione antigelo

Contaore

Gestione da remoto

MASSIMA COMPATIBILITÀ

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, LIVINGLIGHT AIR, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

Page 32

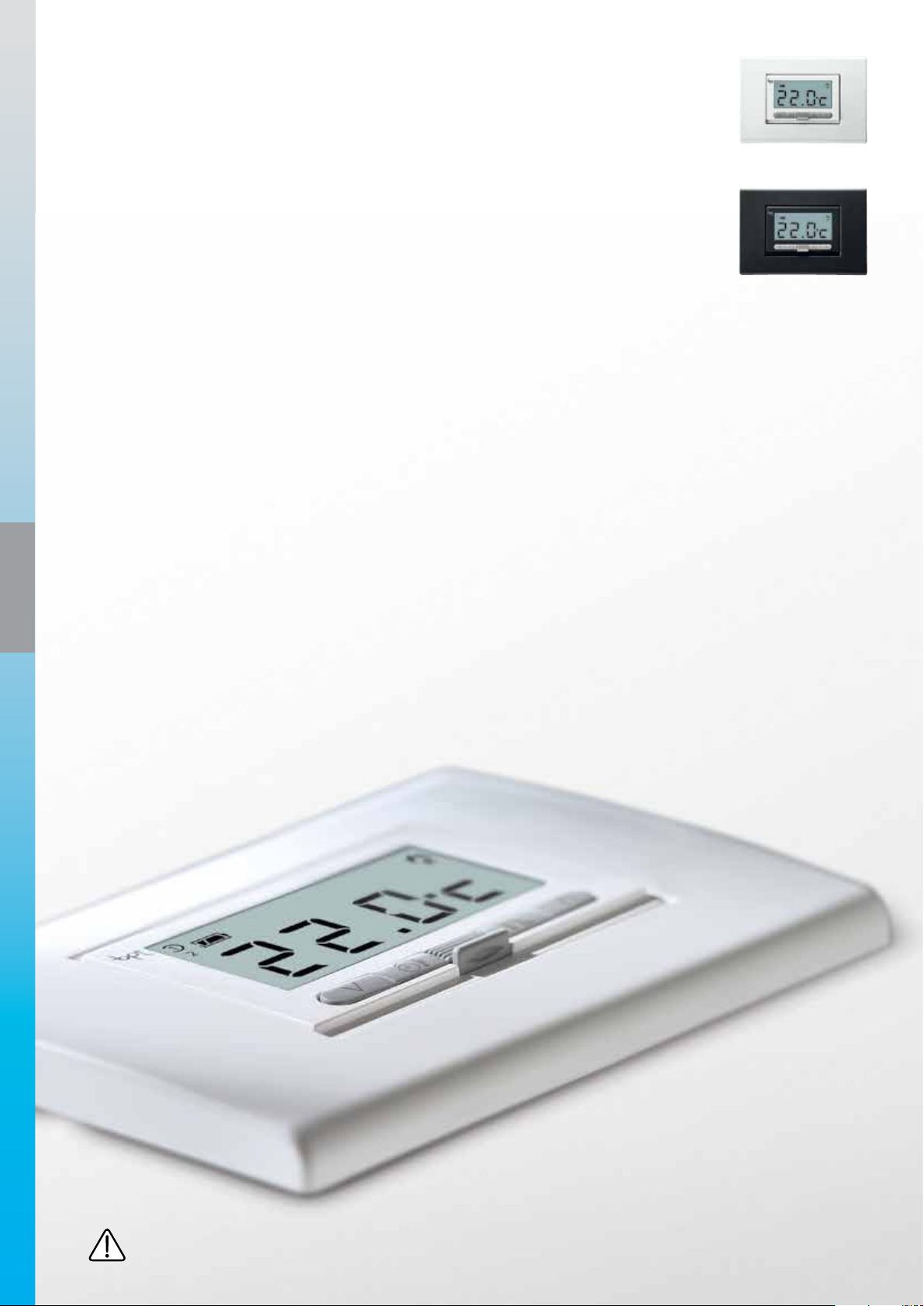

TH/345

Cronotermostati

digitali da incasso

Cronotermostato digitale da incasso, programmazione settimanale

Bianco

Grigio Antracite

Page 33

Articoli e codici

CRONOTERMOSTATI DIGITALI DA INCASSO

TH/345 BB 69405300

Cronotermostato digitale settimanale, da incasso, colore bianco, alimentazione a batterie 3x1,5V(AAA).

TH/345 GR 69405400

Cronotermostato digitale settimanale, da incasso, colore grigio Antracite, alimentazione abatterie 3x1,5V(AAA).

TH/345 BB 68515900

Placca ornamentale per cronotermostato TH/345, colore bianco.

TH/345 GR 68516000

Placca ornamentale per cronotermostato TH/345, colore grigio Antracite.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5V

• Display a cristalli liquidi

• Compatibilità con le placche delle serie civili più comuni

• Funzionamento manuale

• Installazione in scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/345

• n. 2 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Cronotermostati

digitali da incasso

Funzione antigelo

Contaore

MASSIMA COMPATIBILITÀ

VIMAR IDEA, IDEA RONDÒ, PLANA I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIGHT, LIGHT TECH GEWISS PLAYBUS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A. I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

Page 34

digitali a parete

Cronotermostati

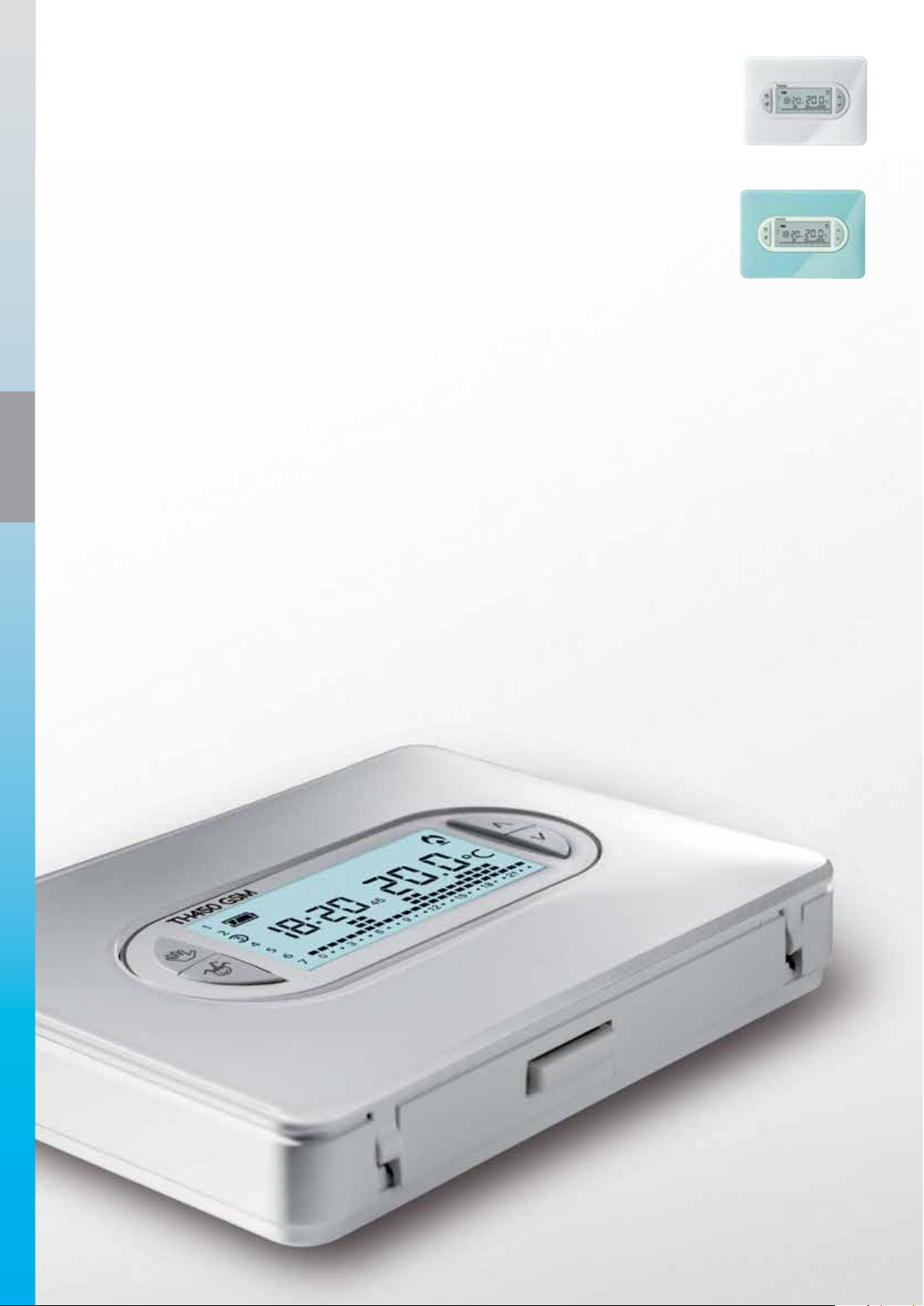

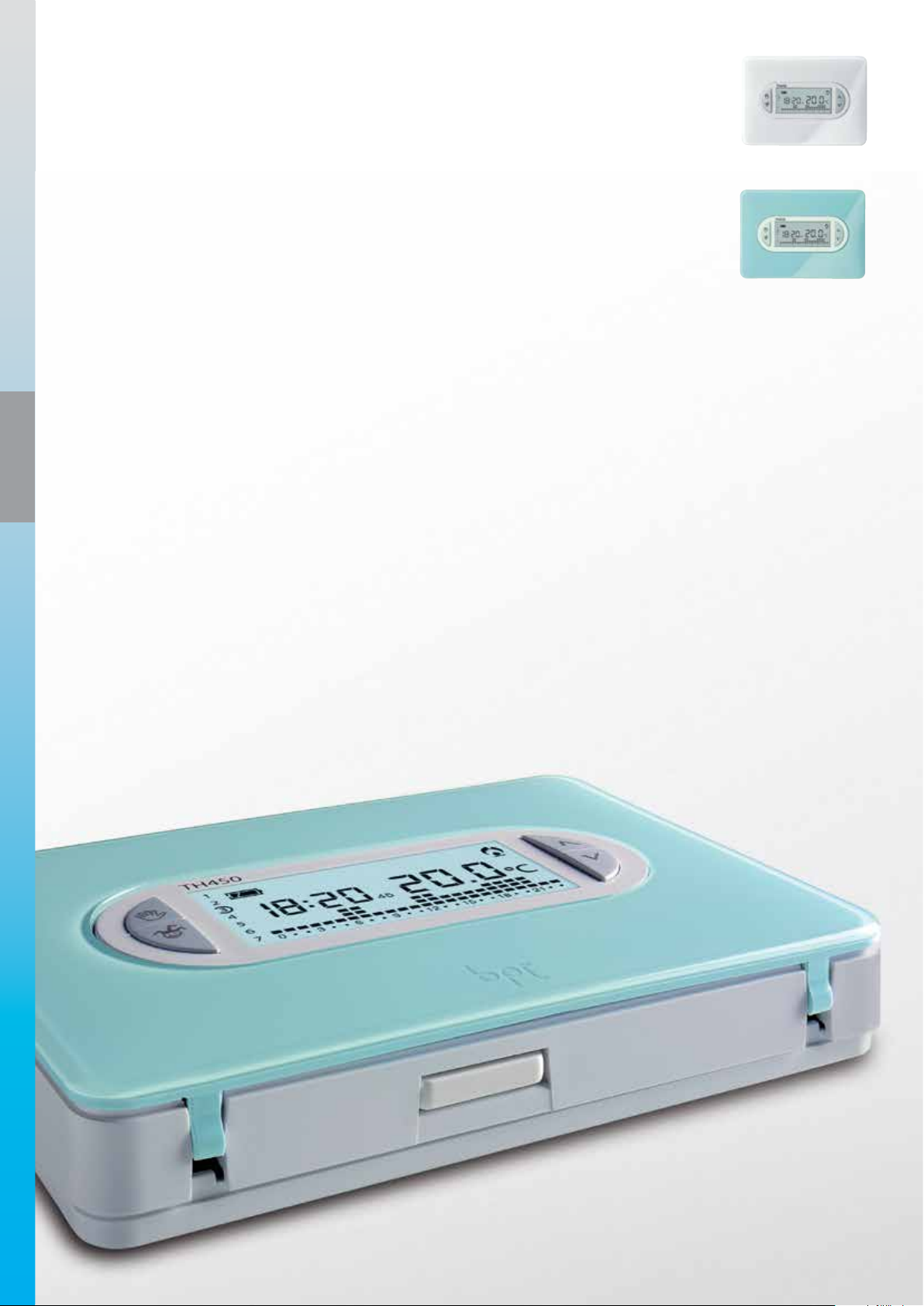

TH/450

Cronotermostato digitale a parete, programmazione settimanale

L’installazione a parete, le linee essenziali, l’ingombro ridotto (solo 19 mm di spessore a parete) lo rendono adatto ad ogni tipologia di impianto e di ambiente. Dispone di due modalità di controllo della temperatura: dierenziale e proporzionale integrale, così da ridurre i tempi di accensione della caldaia in relazione alla dierenza tra la temperatura ambiente a quella impostata. In questo modo è possibile ottimizzare i consumi e mantenere un comfort ottimale. È dotato di due cover intercambiabili, nei colori bianco Ice e azzurro Kristal, già incluse nella confezione. E’ predisposto per essere controllato da remoto tramite un normale combinatore telefonico.

Bianco Ice

Azzuro Kristal

Page 35

Articoli e codici

CRONOTERMOSTATO DIGITALE A PARETE

TH/450 69409200

Cronotermostato digitale settimanale, corpo colore bianco, cover intercambiabili bianco Ice eazzurro Kristal, alimentazione a batterie 3x1,5V tipo ministilo (AAA).

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5V

• Display a cristalli liquidi retroilluminato

• 2 cover intercambiabili bianco Ice e azzurro Kristal

• Funzionamento manuale

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/450

• n. 2 cover intercambiabili bianco Ice e azzurro Kristal

DIMENSIONI

• (L x H x P) 120 x 86 x 19,7 mm

digitali a parete

Cronotermostati

Anticipo automatico accensione

Funzione antigelo

Contaore

Gestione da remoto

Page 36

digitali a parete

Cronotermostati

TH/450 GSM

Cronotermostato digitale a parete con GSM incorporato, programmazione settimanale

Oltre alle caratteristiche tipiche del modello TH/450 dispone di un modulo GSM incorporato per la gestione della temperatura da remoto tramite semplici SMS o tramite l’apposita APP Bpt Thermo disponibile per Ios e Android. Con TH/450 GSM è possibile ottimizzare i consumi in modo semplice ed immediato anche quando si è fuori casa o lontano dall’ucio.

Bianco Ice

Azzuro Kristal

Page 37

Articoli e codici

CRONOTERMOSTATO DIGITALE A PARETE

TH/450 GSM 69400030

Cronotermostato digitale GSM settimanale, corpo bianco, cover intercambiabili bianco Ice e azzurro Kristal. Alimentazione tramite TH/PS 5V, 230V, 50/60 Hz. Alimentazione di sicurezza con 3 batterie ministilo (AAA NiCd/NiMH) da 1,2V ricaricabili.

To: Text: Temperatura 23,5°C, modalità automatica

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione 5Vcc con 3 batterie ricaricabili NiCd/NiMH (AAA da 1,5V non incluse nella confezione)

• Display a cristalli liquidi retroilluminato

• 2 cover intercambiabili bianco Ice e azzurro Kristal

• Funzionamento manuale

• Controllo da remoto tramite SMS o APP BPT TH Thermo

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

GESTIONE VIA APP

• App per iPhone*, smartphone Android**

• Controllo da remoto della temperatura ambientale e dello stato di funzionamento

• Programmazione rubrica utenti (10 numeri)

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/450

• n. 2 cover intercambiabili bianco Ice e azzurro Kristal

• n. 1 alimentatore 230Vca - 5V

DIMENSIONI

• (L x H x P) 120 x 86 x 19,7 mm

digitali a parete

Cronotermostati

Anticipo automatico accensione

Funzione antigelo

Contaore

Gestione da remoto

Gestione da remoto tramite App

Per il funzionamento su iPhone® e smartphone Android™ è necessario scaricare la App TH Thermo da Google play o App Store gratuitamente.

* iPhone® è un marchio registrato della Apple Inc., registrato negli U.S.A. e altri paesi. ** Il logo Android™ è una stilizzazione creativa del brand creato e condiviso da Google e utilizzato secondo

i termini descritti in Creative Commons Attribution License 3.0.

Page 38

digitali a parete

Cronotermostati

TH/400

Cronotermostato digitale a parete, programmazione settimanale

L’installazione a parete, le linee essenziali, l’ingombro ridotto lo rendono adatto ad ogni tipologia impianto e di ambiente. Rappresenta la soluzione ideale dove è richiesta alta adabilità, semplicità d’uso ed accurato design.

Bianco Ice

Grigio Antracite

Page 39

Funzioni

Articoli e codici

CRONOTERMOSTATI DIGITALI DA INCASSO

TH/400 BB 69404200

Cronotermostato digitale settimanale, a parete, colore bianco, alimentazione a batterie 3x1,5V (AAA).

TH/400 GR 69404300

Cronotermostato digitale settimanale, a parete, colore grigio Antracite, alimentazione a batterie 3x1,5V (AAA).

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5V

• Display a cristalli liquidi

• Funzionamento manuale

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/400

• n. 1 sacchetto accessori

DIMENSIONI

• (L x H x P) 116 x 80 x 21 mm

digitali a parete

Cronotermostati

Funzione antigelo

Contaore

Page 40

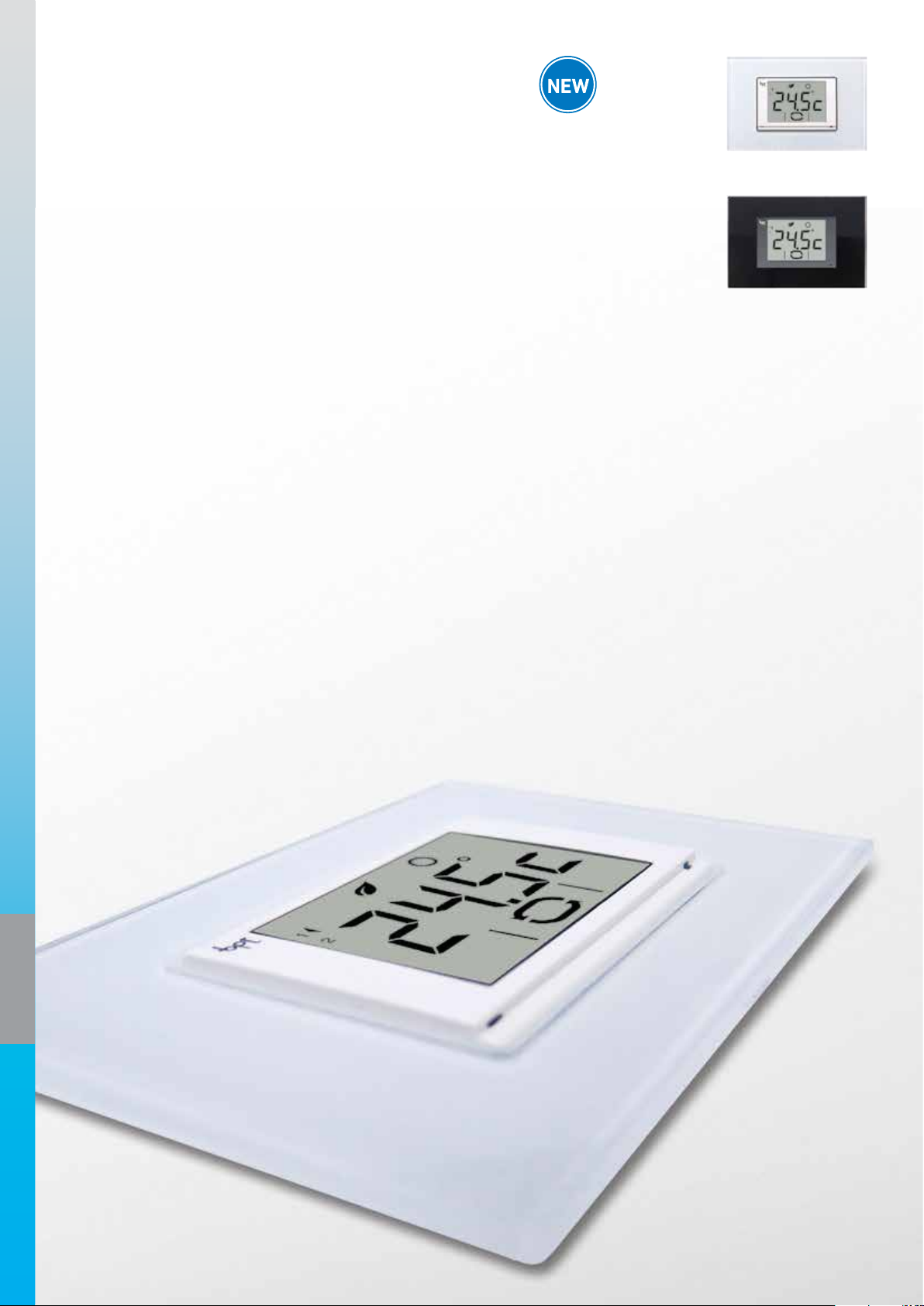

TA/350

Termostato digitale da incasso

Bianco

Grigio Antracite

Termostati digitali

La placca ornamentale indicata nelle ﬁgure non è inclusa nella confezione

Page 41

Articoli e codici

TERMOSTATO DIGITALE

TA/350 69400010

Termostato digitale, da incasso, 1 cover intercamb

iabile colore bianco, alimentazione a

batterie 3x1,5V (AAA).

Caratteristiche tecniche

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Blocco impostazioni temperatura

• Alimentazione a 3 batterie ministilo (AAA L

• Display a cristalli liquidi

• 2 profili utente con temperature utente selezionabili

• Compatibilità con le placche delle serie civili più comuni

• 2 cover intercambiabili bianco e grigio Antracite

• Installazione in scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 termostato TA/350

• n. 1 cover intercambiabile bianco

• n. 4 adattatori per placche delle serie civili più comuni

• n. 1 adattatore copriforo

• n. 1 telaio e 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

R03) da 1,5V

Gestione da remoto

Esclusione impianto da contatto magnetico

MASSIMA COMPATIBILITÀ

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

Termostati digitali

Page 42

TA/450

Termostato digitale a parete

L’installazione a parete, le linee essenziali, l’ingombro ridotto (solo 19 mm di spessore a parete) lo rendono adatto ad ogni tipologia di impianto e di ambiente. Dispone di due modalità di controllo della temperatura: dierenziale e proporzionale integrale, così da ridurre i tempi di accensione della caldaia in relazione alla dierenza tra la temperatura ambiente a quella impostata. In questo modo è possibile ottimizzare i consumi e mantenere un comfort ottimale. E’ predisposto per essere controllato da remoto un normale combinatore telefonico o per il collegamento ad un contatto magnetico per esclusione del controllo a ﬁnestra aperta.

Bianco

Termostati digitali

Page 43

Articoli e codici

TERMOSTATO DIGITALE

TA/450 69400020

Termostato digitale a parete, corpo colore bianco, cover bianco Ice, alimentazione a batterie 3x1,5V tipo ministilo (AAA).

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5V

• Display a cristalli liquidi

• 2 proﬁli utente con temperature utente selezionabili

• Compatibilità con le placche delle serie civili più comuni

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

CORPO ESTRAIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 termostato TA/450

DIMENSIONI

• (L x H x P) 120 x 86 x 19,7 mm

Blocco impostazioni temperatura

Gestione da remoto

Esclusione impianto da contatto magnetico

Termostati digitali

Page 44

TH/125

Corpo bianco

Cronotermostato a cursori aparete, programmazione giornaliera

Dispone di cursori soft-touch che consentono una semplice ed intuitiva impostazione della temperatura unitamente ad una precisa regolazione. Rappresenta la soluzione ideale dove è richiesta alta adabilità e semplicità d’uso. È disponibile nella versione bianca o grigio Antracite, entrambe provviste di 3 cover intercambiabili arancio, azzurro Artic o bianco, che lo rendono adatto ad ogni tipologia di ambiente. E’ predisposto per essere controllato da remoto tramite un normale combinatore telefonico.

Arancio

Azzurro Artic

Bianco

Corpo grigio

Arancio

Cronotermostati a

Azzurro Artic

cursori

Bianco

Page 45

Articoli e codici

CRONOTERMOSTATI A CURSORI

TH/125 BB 69406700

Cronotermostato digitale a cursori giornaliero, a parete, colore bianco, alimentazione a batterie 3x1,5V (AAA).

TH/125 GR 69409000

Cronotermostato digitale a cursori giornaliero, a parete, colore grigio Antracite, alimentazione abatterie 3x1,5V (AAA).

Funzioni

Programmazione giornaliera a cursori

Programmi selezionabili preimpostati

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5V

• Display a cristalli liquidi

• 3 cover intercambiabili bianco, azzurro Artic e arancio

• Funzionamento manuale

• Cursori Soft Touch

• Installazione a parete o a semi-incasso

CORPO REMOVIBILE

• Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/125

• n. 3 cover intercambiabili bianco, azzurro Artic e arancio

• n. 1 telaio per installazione a parete e 2 viti

DIMENSIONI

• (L x H x P) 133 x 93 x 31 mm: parete

• (L x H x P) 133 x 93 x 25,5 mm: semi-incasso

Funzione antigelo

Gestione da remoto

cursori

Cronotermostati a

Page 46

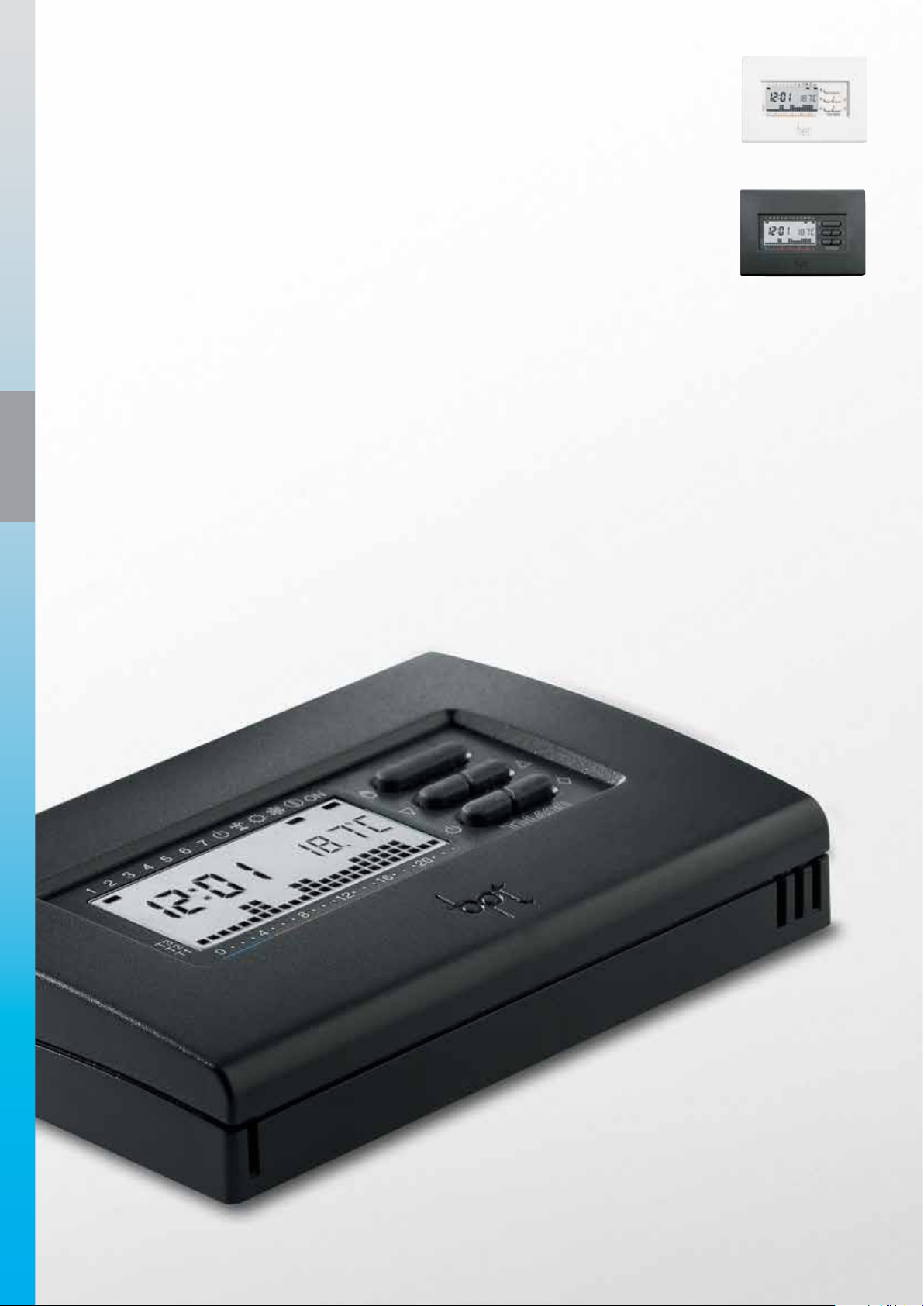

TH/124

Cronotermostato a cursori, aparete, programmazione giornaliera

Bianco

Grigio Antracite

Cronotermostati a

cursori

Page 47

Articoli e codici

CRONOTERMOSTATI A CURSORI

TH/124.01 BB 69403510

Cronotermostato digitale a cursori giornaliero, a parete, colore bianco, alimentazione a batterie 3x1,5V (AA).

TH/124.01 GR 69403610

Cronotermostato digitale a cursori giornaliero, a parete, colore grigio Antracite, alimentazione abatterie 3x1,5V (AA).

Caratteristiche tecniche

• Alimentazione a 3 batterie ministilo (AAA LR03) da 1,5V

• Display a cristalli liquidi

• Funzionamento manuale

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

CORPO REMOVIBILE

Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda

• regolazione.

Funzioni

Programmazione giornaliera a cursori

Programmi selezionabili preimpostati

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Contaore

CONTENUTO IMBALLO

• n. 1 cronotermostato TH/450

• n. 1 sacchetto viti di ﬁssaggio

DIMENSIONI

• (L x H x P) 135,5 x 82 x 33 mm

cursori

Cronotermostati a

Page 48

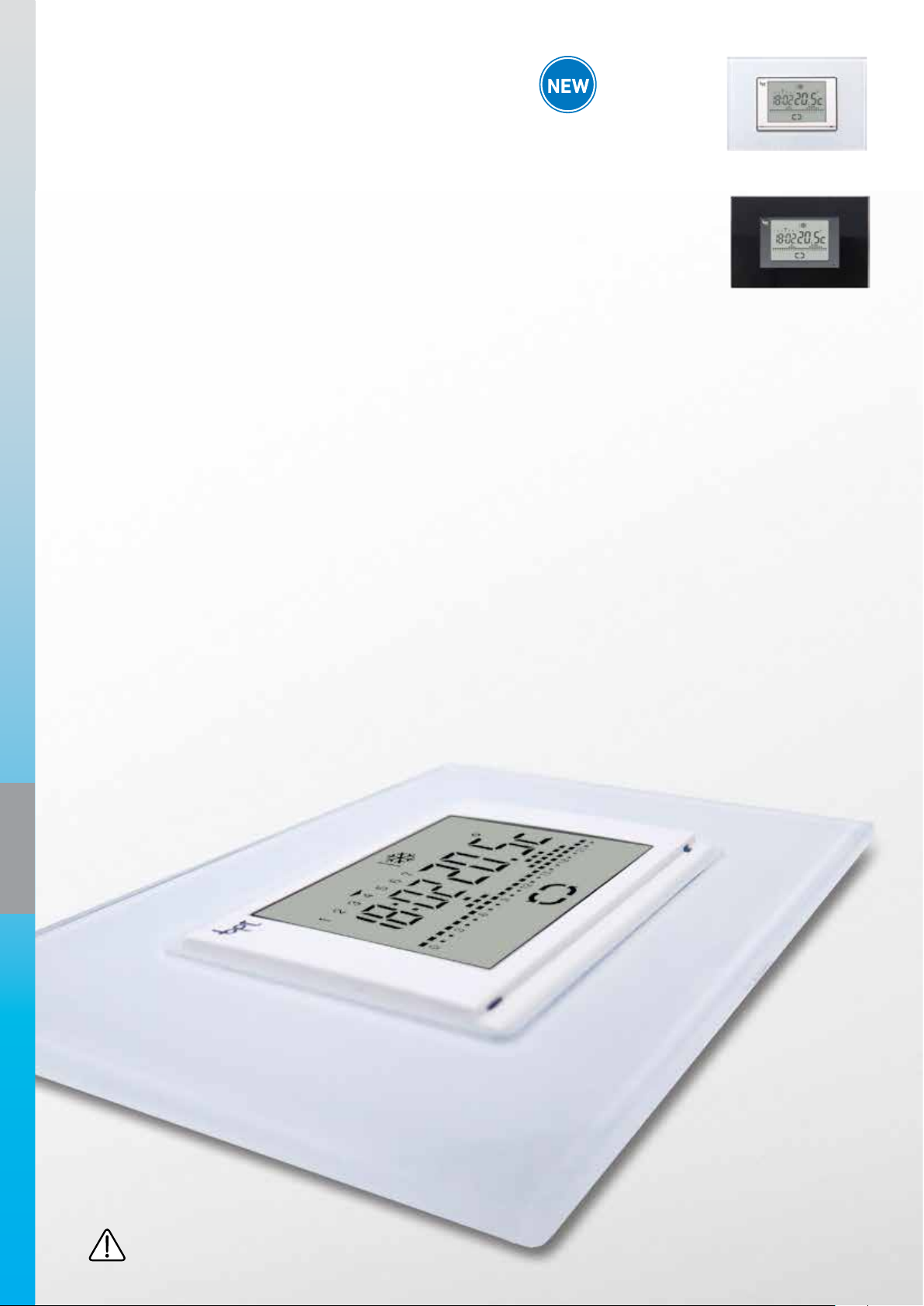

TH/600

Cronotermostato touch screen da incasso, programmazione settimanale

Rappresenta l’evoluzione della gamma dei cronotermostati Bpt da incasso. Tutte le funzioni sono attivabili attraverso il display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. Grazie alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto.

Bianco

Grigio Antracite

screen da incasso

Cronotermostati touch

La placca ornamentale indicata nelle ﬁgure non è inclusa nella confezione

Page 49

Articoli e codici

CROMOTERMOSTATO TOUCH SCREEN DA PARETE

TH/600 230 69400290

Cronotermostato touch screen da incasso. Alimentazione 230 Vca.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Caratteristiche tecniche

• Alimentazione da rete 230 Vca

•

Display touch screen retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• 2 cover intercambiabili bianco e grigio antracite

• Funzionamento manuale

• Installazione in scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/600

• N. 1 cover intercambiabile bianco

• N. 4 adattatori per placche standard più diffuse

• N. 1 adattatore copriforo

• N. 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Anticipo automatico accensione

Funzione antigelo

Contaore

Blocco impostazioni temperatura

MASSIMA COMPATIBILITÀ

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, LIVINGLIGHT AIR, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

screen da incasso

Cronotermostati touch

Page 50

TH/500

Cronotermostato touch screen da parete, programmazione settimanale

Rappresenta l’evoluzione della gamma dei termostati Bpt da parete. Tutte le funzioni sono attivabili attraverso l’ampio display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. L’installazione a parete e l’accurato design studiato nei minimi dettagli lo rendono adatto ad ogni tipologia di impianto e di ambiente.

Bianco

Nero

Arancio

Verde

screen da parete

Cronotermostati touch

Page 51

Caratteristiche tecniche

Articoli e codici

CRONOTERMOSTATI TOUCH SCREEN DA PARETE

69400190 TH/500 WH

Cronotermostato touch screen da parete colore bianco. Alimentazione a batterie 2x1,5 tipo AA.

69400220 TH/500 WH 230

Cronotermostato touch screen da parete colore bianco. Alimentazione 230 Vca.

69400230 TH/500 BK

Cronotermostato touch screen da parete colore nero. Alimentazione a batterie 2x1,5 tipo AA.

69400240 TH/500 BK 230

Cronotermostato touch screen da parete colore nero. Alimentazione 230 Vca.

69400330 TH/500 OR

Cronotermostato touch screen da parete colore arancio. Alimentazione a batterie 2x1,5 tipo AA.

69400340 TH/500 GN

Cronotermostato touch screen da parete colore verde. Alimentazione a batterie 2x1,5 tipo AA.

• Versioni con alimentazione da rete 230 Vca e versioni con alimentazione a 2 batterie (AA) da 1,5V

• Ampio display touch screen retroilluminato

• Dialoga con dispositivi radio della gamma Came Domotic 3.0 e della gamma antintrusione CAME e Proxinet di Bpt

• Disponibile in vari colori

• Funzionamento manuale

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

Anticipo automatico accensione

Funzione antigelo

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/500

DIMENSIONI

• (L x H x P) 140 x 92 x 24,5 mm

Contaore

Blocco impostazioni temperatura

Gestione da remoto (solo versioni a batterie)

Esclusione impianto da contatto magnetico (solo versioni a batterie)

Collegamento sonda esterna (solo versioni a batterie)

screen da parete

Cronotermostati touch

Page 52

TA/600

Termostato touch screen da incasso

Rappresenta l’evoluzione della gamma dei termostati Bpt da incasso. Tutte le funzioni sono attivabili attraverso il display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. Grazie alla compatibilità con le serie civili più diuse si inserisce adeguatamente in ogni contesto d’arredo e rappresenta la soluzione ideale per diverse tipologie di impianto.

Bianco

Grigio Antracite

Termostati touch

screen da incasso

Page 53

Articoli e codici

TERMOSTATO TOUCH SCREEN DA INCASSO

69400320 TA/600 230

Termostato touch screen da incasso. Alimentazione 230 Vca.

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Alimentazione da rete 230 Vca

•

Display touch screen retroilluminato

• Compatibilità con le placche delle serie civili più comuni

• 2 cover intercambiabili colori bianco e grigio antracite

• Installazione in scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 termostato TA/600

• N. 1 cover intercambiabile, colore bianco

• N. 4 adattatori per placche standard più diffuse

• N. 1 adattatore copriforo

• N. 2 viti

DIMENSIONI

• (L x H x P) 66 x 45 x 50 mm

Blocco impostazioni temperatura

MASSIMA COMPATIBILITÀ

VIMAR IDEA, IDEA RONDÒ, PLANA, EIKON, ARKÈ I marchi Arkè, Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.

AVE SISTEMA 44, SISTEMA 45 BTICINO LIVING INTERNATIONAL, LIVINGLIGHT (quadra e tonda), LIGHT,

LIGHT TECH, LIVINGLIGHT AIR, AXOLUTE, LUNA GEWISS PLAYBUS, PLAYBUS YOUNG, SYSTEM, CHORUS ABB ELOS LEGRAND VELA (quadra e tonda), CROSS

I marchi Sistema 44, Sistema 45 e Banquise sono di proprietà di AVE S.p.A.

I marchi Livinglight AIR, Livinglight, Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTicino S.p.A.

I marchi Chorus, Playbus e System sono di proprietà di GEWISS S.p.A. Il marchio Elos è di proprietà di ABB S.p.A. I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.

Termostati touch

screen da incasso

Page 54

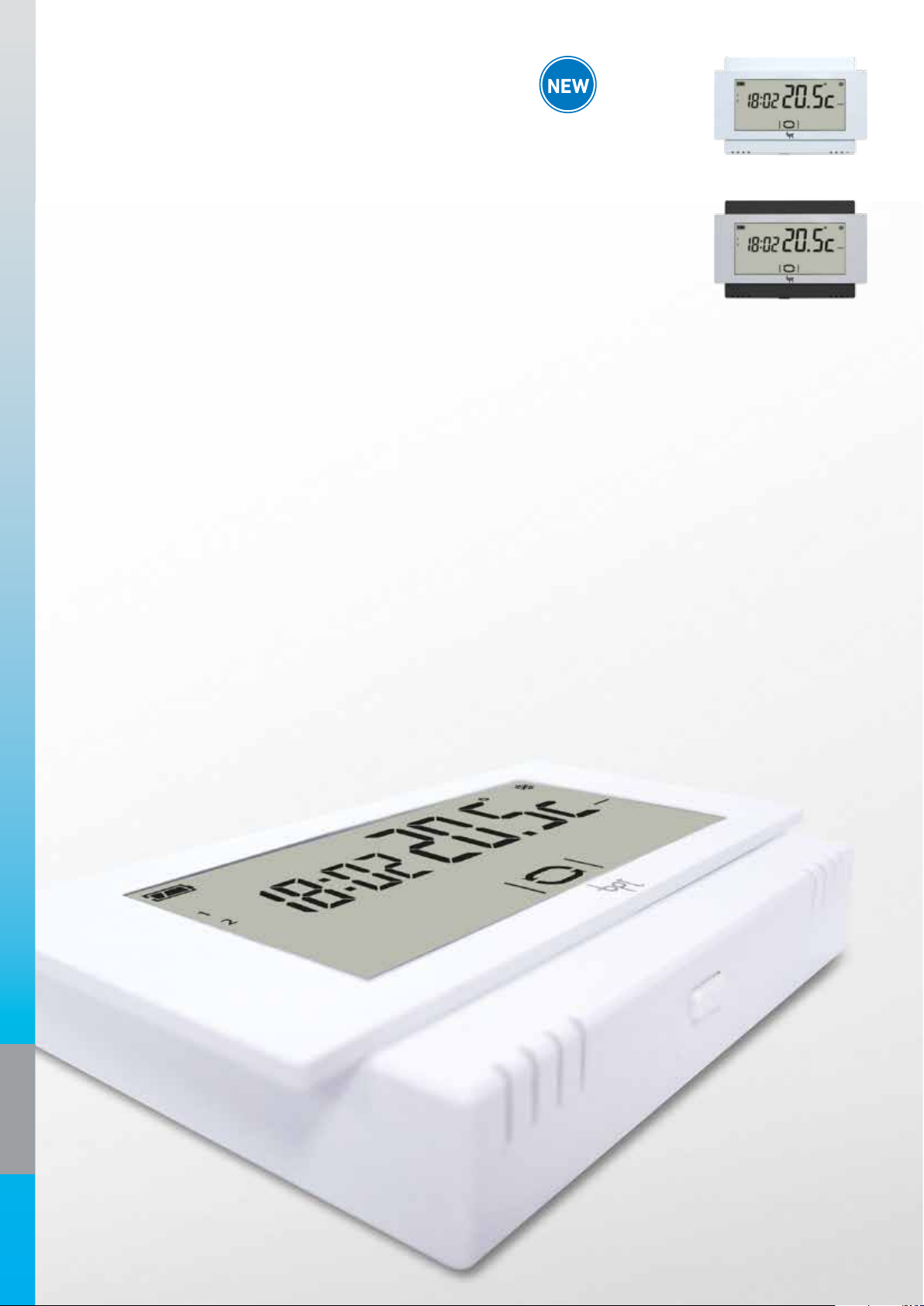

TA/500

Termostato touch screen da parete

Bianco

Nero

Termostati touch

screen da parete

Page 55

Articoli e codici

TERMOSTATI TOUCH SCREEN DA PARETE

69400250 TA/500 WH

Termostato touch screen da parete colore bianco. Alimentazione a batterie 2x1,5 tipo AA.

69400260 TA/500 WH 230

Termostato touch screen da parete alimentazione colore bianco. Alimentazione 230 Vca.

69400270 TA/500 BK

Termostato touch screen da parete colore nero. Alimentazione a batterie 2x1,5 tipo AA.

69400280 TA/500 BK 230

Termostato touch screen da parete colore nero. Alimentazione 230 Vca.

Funzioni

Programmazione temperatura su 3 livelli (COMFORT, ECO, NOTTE)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Funzione antigelo

Contaore

Caratteristiche tecniche

• Versioni con alimentazione da rete 230 Vca e versioni con alimentazione a 2 batterie (AA) da 1,5V

• Ampio display touch screen retroilluminato

• Disponibile nei colori bianco e nero

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/500

DIMENSIONI

• (L x H x P) 140 x 92 x 24,5 mm

Blocco impostazioni temperatura

Gestione da remoto (solo versioni a batterie)

Esclusione impianto da contatto magnetico (solo versioni a batterie)

Collegamento sonda esterna (solo versioni a batterie)

Termostati touch

screen da parete

Page 56

TH/500 WH WL

Cronotermostato touch screen radio

Unisce alle caratteristiche professionali dei cronotermostati Bpt la semplicità dell’installazione senza ﬁli. Tutte le funzioni sono attivabili attraverso l’ampio display touch screen. L’interfaccia graﬁca, semplice ed intuitiva, rende immediata la programmazione e garantisce un’ottima ergonomia d’uso. L’installazione a parete e l’accurato design studiato nei minimi dettagli lo rendono adatto ad ogni tipologia di impianto e di ambiente. E’ la soluzione ideale per ambienti dove non è possibile eettuare opere murarie.

Bianco

Cronotermostato

touch screen radio

Page 57

Caratteristiche tecniche

Articoli e codici

CRONOTERMOSTATIO TOUCH SCREEN RADIO

69400350

TH/500 WH WL

Cronotermostato touch screen radio da parete colore bianco. Alimentazione a batterie 2x1,5 tipo AA.

Funzioni

Programmazione settimanale

Programmazione temperatura su 3 livelli

Programmazione standard personalizzabile

Programma Jolly

Programma vacanze (manuale temporizzato)

Regolazione dierenziale termico tra 0° C e0,9° C

Programma di regolazione proporzionale/integrale

Calibrazione misura della temperatura

Posticipo accensione o spegnimento impianto

• Alimentazione a 2 batterie (AA) da 1,5V

• Ampio display touch screen retroilluminato

• Funzionamento manuale

• Installazione a parete o a copertura scatola da incasso 3 moduli standard

CONTENUTO IMBALLO

• N. 1 Cronotermostato TH/500 WH WL

DIMENSIONI

• (L x H x P) 140 x 92 x 24,5 mm

TERMOREGOLAZIONE

Anticipo automatico accensione

Funzione antigelo

Contaore

Blocco impostazioni temperatura

Cronotermostato

touch screen radio

Page 58

Esempi di installazione

TH/500 WH WL dialoga con i moduli di uscita via radio della gamma domotica CAME DOMOTIC 3.0 per il controllo di caldaie o di elettrovalvole di zona in impianti di riscaldamento e rarescamento. Nell’esempio seguente il contatto di uscita del modulo OH/1O16WL controlla direttamente la caldaia.

TH/500 WH WL

OH/1016WL

CALDAIA

E’ prevista inoltre la possibilità di inserire nel sistema di termoregolazione via radio dispositivi della gamma antintrusione via radio, al ﬁne di ottenere interessanti funzioni legate al risparmio energetico. Ad esempio, Il rivelatore perimetrale radio 001STXW003WL per porte e ﬁnestre della gamma antintrusione Came può essere abbinato al modulo di uscita OH/1O16WL controllato dal cronotermostato TH/500 WH WL. Aprendo la ﬁnestra, su cui è installato il rivelatore, il controllo di temperatura verrà automaticamente escluso evitando così inutili sprechi di energia. La funzione è garantita anche con il rivelatore perimetrale radio PXWCOB della gamma Bpt.

TH/500 WH WL

Rivelatore perimetrale radio

001STXW003WL

di Came o PXWCOB di Bpt

OH/1016WL

CALDAIA

Anche il rivelatore volumetrico radio 001SIR215WL della gamma antintrusione può essere abbinato al modulo di uscita OH/1O16WL controllato dal cronotermostato radio TH/500 WH WL. Il rivelatore rileva la presenza o meno di persone nell’ambiente. Dopo un intervallo di tempo (pari a 2 ore) dall’ultima rilevazione di presenza, ovvero in assenza di persone nell’abitazione, il cronotermostato regola la temperatura ad un valore ﬁsso (e programmabile). Questa applicazione evita sprechi di energia dovuti all’accensione del riscaldamento quando nessuno è in casa. La funzione garantita anche con rivelatore perimetrale radio PXWIR della gamma Bpt. Funzione prevista dalla norma EN15232 e dalla relativa guida CEI 205-18, per la l’ottenimento della classe energetica A. Per migliorare l’ecienza del sistema è possibile installare più rivelatori volumetrici

TH/500 WH WL

Cronotermostato

touch screen radio

Rivelatore volumetrico radio (Came 001SIR215WL o Bpt

PXWIR)

OH/1016WL

CALDAIA

Page 59

Il cronotermostato TH/500 WL WH può essere anche integrato nel sistema domotico CAME DOMOTIC 3.0 e dialogare grazie, all’interfaccia radio bus domotico, con i moduli del sistema stesso.

TS7VAS/101 Dispositivi portatili

CONNESSIONE

WI-FI

SWITCH

PC CON TOOL DI

PROGRAMMAZIONE

TH/500 WH WL TH/500 WH WL

OH/A.01

OH/SER

ETI/DOMO

BUS DOMOTICO

VAS/100MH

OH/RXBD OH/RXBD

MODULI DOMOTICI

OH/4IWL OH/2O16WL

CONNESSIONE RADIO

CONNESSIONE WI-FI

Cronotermostato

touch screen radio

Page 60

AGENZIE

LIGURIA - PIEMONTE - VALLE D’AOSTA

CAME NORDOVEST Spa

Via C. Cavallotto 10 12060 RODDI D’ALBA (CN) Tel. 0173/620511 Fax 0173/620555 [email protected]

MILANO - VARESE - COMO - LECCO LODI - PAVIA - SONDRIO - VERBANIA NOVARA

RAMEL Srl

Via Grandi, 26/28 20060 PESSANO CON BORNAGO (MI) Tel.

02/95740341 Fax 02/95741022 [email protected] ramelsrl.it

BERGAMO - BRESCIA - CREMONA MANTOVA

B&C RAPPRESENTANZE Srl

di A. Belotti e S. Campanile

Via Palazzolo 146 (1° piano) 25031 CAPRIOLO (BS) Tel. 030/7461375 Fax 030/7461061 [email protected]

FRIULI VENEZIA GIULIA - VENETO TRENTINO ALTO ADIGE

Giosué POZZOBON

Via Einaudi, 31 31030 DOSSON DI CASIER (TV) Tel. Fax 0422/93462 [email protected] agpozzobon.com

0422/330813

EMILIA ROMAGNA

ELETTROMARKETING Sas

di Grandi Gianni

Blocco 3A - Galleria B, 120 Centergross 40050 FUNO (BO) Tel. 051/6646790 Fax 051/863170 [email protected] elettromarketing.it

TOSCANA

S.B. Snc

di Santucci Lorenzo & C.

Via A. Ferrarin 37/39 50145 FIRENZE Tel. 055/308308 Fax 055/301424 [email protected] santuccitecnologie.com

UMBRIA - MARCHE ABRUZZO - MOLISE

P. & V. RAPPRESENTANZE Srl

di Elezio Perna & C.

Via M. Guzzini 27/29 Z. Ind.le F.lli Guzzini 62019 RECANATI (MC) Tel. 071/987063 - 071/987064 Fax 071/987056 [email protected] pev.it

PUGLIA - MATERA

ABBINANTE & BASANISI Snc

Via Mitolo 9/B 70124 BARI Tel.

080/5648820 Fax 080/5023327 [email protected] aeb-snc.it

CALABRIA

ELSI Srl

Via E. Ferrari C/o Z Ind.le (ex Loc. Zigari) 88900 CROTONE Tel.

0962/930786 Fax 0962/930787 [email protected] elsikr.it

SARDEGNA

AGEL di Stefano Tufano & C. Sas

Via Ottone Bacaredda 97/E 09127 CAGLIARI Tel.

070/562385672 [email protected] agenziaagel.com

FILIALI

PIEMONTE - VALLE D’AOSTA - LIGURIA LOMBARDIA (ESCLUSE MANTOVA, BRESCIA, BERGAMO, CREMONA)

CAME NORDOVEST Spa

Via C. Cavallotto 10 12060 RODDI D’ALBA (CN) Tel. 0173/620511 Fax 0173/620555 [email protected]

EMILIA ROMAGNA - LOMBARDIA (MANTOVA, BRESCIA, BERGAMO, CREMONA) - TOSCANA - MARCHE UMBRIA - ABRUZZO - MOLISE

CAME CENTRO Srl

Via Caselle 25 25010 SAN ZENO NAVIGLIO (BS) Tel. 030/2667564 Fax 030/2667380 [email protected]

TRENTINO ALTO ADIGE - VENETO FRIULI VENEZIA GIULIA

CAME NORDEST Srl

Via Barone 2/C 33050 FIUMICELLO (UD) Tel. 0431/970210 Fax 0431/970220 [email protected]

BASILICATA - MOLISE - PUGLIA CAMPANIA - LAZIO - CALABRIA SICILIA - SARDEGNA

CAME SUD Srl

Via F. Imparato 198 CM2 80146 NAPOLI Tel. 081/7524455 Fax 081/7529109 [email protected]

Page 61

CENTRI DI ASSISTENZA TECNICA

BIELLA - VERCELLI - AOSTA

ELETTRONICA S.F.

di E. Schiapparelli & C. Snc

Via P.G. Frassati 42 13875 PONDERANO (BI)

015/2545867

Tel. Fax 015/2545867 [email protected] elettronicasf.com

TORINO - CUNEO - ASTI ALESSANDRIA - GENOVA (Ovest) IMPERIA - SAVONA - LA SPEZIA

ASSISTEC TORINO ASSISTENZA RICAMBI

Corso Orbassano 416/9 10137 TORINO

011/4333519

Tel. Fax 011/4349337 [email protected] assistectorino.it

MILANO - LODI - PAVIA MONZA E BRIANZA

MULTI VIDEO Srl

Via Leone Tolstoi 53/5 20146 MILANO

02/48950169

Tel. Fax 02/473231 [email protected] multi-video.it

BRESCIA - CREMONA

ELETTRONICA RIPARAZIONI

di Zambelli Pierluigi

Via Gerolamo Calca 3/B 25038 ROVATO (BS)

030/7241563

Tel. Fax 030/7241563 [email protected] elettronicazambelli.com

COMO - NOVARA - VERBANIA VARESE (Ovest)

BACHISIO ELETTRICA Srl

Via Vicenza 7 21052 BUSTO ARSIZIO (VA)

335/1985694-5

Cell. [email protected]

COMO (Est) - LECCO

VIDEOSAT Snc

di Mauri e Terruzzi

Via Provinciale 41 22065 MONTICELLO (LC) Tel. 039/9203585 Fax 039/9203585 [email protected]

BERGAMO

C.A.R.T.H. Snc

di Signori e Frosio Roncalli

Via Marzabotto 1/B (zona stadio) 24123 BERGAMO Tel. 035/223500 Fax 035/223500 [email protected]

BERGAMO

FACCHINETTI DIEGO

Via Frizzoni 28 24048 TREVIOLO (BG) Cell. 348/8694089 [email protected]

TRENTO

GOLOB SERVICE

di Golob Franco

Via Gabbiolo 19 38123 GABBIOLO DI POVO (TN) Tel. 0461/811463 Fax 0461/523297 [email protected] golob.it

BOLZANO

BG SERVICE

di Belli Giancarlo

Via Maso della Pieve 72 39100 BOLZANO

0471/251899

Tel. Fax 0471/254850 [email protected] bgservice.bz.it

VERONA - VICENZA

VIDEO SERVICE Snc

di Salvatori Goffredo & C.

Via Vitruvio 11 37138 VERONA Tel. 045/566299 Fax 045/573865 [email protected] videoserviceassistenzaaudiovideoverona.it

PADOVA - ROVIGO

CENTRO VIDEO HI-FI

di Zambon S. & C. Snc

Via M. Sirottolo 12 35143 PADOVA Tel. 049/620638 Fax 049/620638 centrovideohiﬁ@centrovideohiﬁ.it centrovideohiﬁ.it

BELLUNO - TREVISO VENEZIA (destra Piave)

CTS

di Bettiol Stefano

Via Masotti 51 31032 CASALE SUL SILE (TV)

0422/821293

Tel. Fax 0422/821293 [email protected] cts-servizi.eu

FRIULI VENEZIA GIULIA - TREVISO VENEZIA (sinistra Piave)

TEOREMA Snc

di Florean Claudio e Banini Giancarlo

Via Manlio Zulian 4 30023 CONCORDIA SAGITTARIA (VE) Tel. 0421/275477 Fax 0421/275477 [email protected]

BOLOGNA - MODENA - FERRARA RAVENNA - FORLÍ

CAT DI RAVAGLIA CLAUDIO & C. Snc

Via dell’Elettricista 26 (Zona Roveri) 40138 BOLOGNA Tel. 051/542078 Fax 051/540943 [email protected] catdiravaglia.it

PARMA - PIACENZA

FABER ELECTRIC

di Giugni Fabrizio

Via Roma 76/H 43013 LANGHIRANO (PR) Tel. 0521/852693 Fax 0521/852693 [email protected] faberimpianti.com

REGGIO EMILIA

NONSOLOIMPIANTI

di Scalzi Angelo

Via M. L. King 47 42023 CADELBOSCO DI SOTTO (RE) Cell. 328/4069374 Fax 178/2245663 [email protected]

CESENA - RIMINI - RAVENNA REPUBBLICA DI SAN MARINO

GIOVAGNOLI Snc

di Giovagnoli G. & C.

Via Matteotti 65 47039 SAVIGNANO SUL RUBICONE (FC) Tel. 0541/945407 Fax 0541/945407 [email protected] giovagnoli.it

LIVORNO - PISA - LUCCA MASSA CARRARA - PISTOIA PRATO

BLUE SERVICE Srl

Via A. Ferrarin 39 50100 FIRENZE Tel. 055/308308 Fax 055/301424 [email protected] blueservicesrl.net

AREZZO - SIENA

ITELTELEMATICA Snc

di Dalle Vaglie Dario & C.

Località San Giuliano 10/B 52100 AREZZO Cell. 377/4518367 [email protected] iteltelematica.it

FIRENZE

A.V.S. TECNOLOGIE E IMPIANTI Snc

di Bassi Stefano & C.

Via Giovanni da Empoli 21/23 50127 FIRENZE Tel. 055/350096 [email protected] avstecnologie.com

LATINA - FROSINONE

BERNARDINI NATALINO

Via Appia km 99,750 04010 TERRACINA (LT) Tel. 0773/700952 Fax 0773/700952 [email protected]

ROMA - VITERBO - RIETI

VIDEOTEST SERVICE Soc. Cooperativa

Via Arturo Graf 24/26/28 00141 ROMA Tel. 06/82000126 - 06/86800500 Fax 06/86801930 [email protected] videotestservice.it

UMBRIA - MARCHE ABRUZZO - MOLISE

P. & V. RAPPRESENTANZE Srl

Via M. Guzzini 27/29 Z. Ind.le F.lli Guzzini 62019 RECANATI (MC) Tel. 071/987063-4 Fax 071/7577347 [email protected] pev.it

NAPOLI - CASERTA

TECNICA SISTEM

di Gibellieri Enrico

Circ. Esterna, Via Campania 9 80017 MELITO DI NAPOLI (NA)

081/7024085

Tel. Fax 081/7024085 [email protected]

BENEVENTO - SALERNO AVELLINO - POTENZA

AUDIO VIDEO SERVICE Snc

di Siano F. e Tuosto G.

Via G. Lanzalone 8/18 84100 SALERNO Tel. 089/2583300 [email protected] audiovideoservice.it

MATERA - BARI - BRINDISI FOGGIA - TARANTO ANDRIA - LECCE

SIMONE LORENZO

Via Gerusalemme 9 70031 ANDRIA (BA)

0883/559640

Tel. Fax 0883/559641 [email protected] simonelorenzo.it

LECCE

CARICATO ORONZO

Via Lequile 113 73100 LECCE

0832/352242

Tel. Fax 0832/352242 [email protected]

CALABRIA

DAST Srl

di Dario Gaetano

Via Enzo Ferrari (zona industriale) 88900 CROTONE

0962/938730

Tel. Fax 0962/938730 [email protected]

MESSINA

GENNARO ANTONINO

Via Liguria 23/25 98076 SANT’AGATA DI MILITELLO (ME)

328/9183234

Tel. Fax 0941/702477 [email protected]

PALERMO - TRAPANI AGRIGENTO

ELECTRO SERVICE

di F. Leonardi

Corso Calataﬁmi 1009/A 90129 PALERMO Tel. 091/6681237 Fax 178/2274918 [email protected] electroservice-pa.it

ENNA - CALTANISSETTA RAGUSA - SIRACUSA

TECNODAB ELETTRONICA Snc

di Raimondo Francesco & C.

Via Trapani Rocciola 13/B 97015 MODICA (RG) Tel. 0932/762043 Fax 0932/762043 [email protected]

CAGLIARI - ORISTANO

SOPHO SARDA Srl

Via Pirandello 4 - Loc. Su Planu 09047 SELARGIUS (CA) Tel. 070/5435040 Fax 070/5434519 [email protected]

SASSARI - NUORO

ELEPROJECT Snc

di Usai Giovanni A.

Via Alghero 6 07100 SASSARI Cell. 393/9582709 [email protected] eleproject.com

Page 62

INDICE ALFABETICO PER ARTICOLO

CODICEARTICOLOPAG

GSM COM

OH/3RPI

OH/GEN

OH/PF

OH/SRE

OH/SRI

TA/350

TA/450

TA/500 BK

TA/500 BK 230

TA/500 WH

TA/500 WH 230

TA/600 230

TA/P1

TH/124.01 BB

TH/124.01 GR

TH/125 BB

TH/125 GR

TH/345 BB

TH/345 GR

TH/350

TH/400 BB

TH/400 GR

TH/450

TH/450 GSM

TH/500 BK

TH/500 BK 230

TH/500 GN

TH/500 OR

TH/500 WH

TH/500 WH 230

TH/500 WH WL

TH/600 230

TH/PLUS BK

TH/PLUS WH

THPLUSKIT BK

THPLUSKIT WH

VAS/100MH

67100031 67600701 67800010 67000011 67400011 67400021 69400010 69400020 69400270 69400280 69400250 69400260 69400320 67200081 69403510 69403610 69406700 69409000 68515900 69405300 68516000 69405400 69409100 69404200 69404300 69409200 69400030 69400230 69400240 69400350 69400340 69400330 69400190 69400220 69400350 69400290 67200090 67200070 67700130 67700120 67000701

Page 63

INDICE ALFABETICO PER CODICE

CODICE

67800010 67000011 67000701 67100031 67200070 67200081 67200090 67400011 67400021 67600701 67700120 67700130 68515900 68516000 69400010 69400020 69400030 69400190 69400220 69400230 69400240 69400250 69400260 69400270 69400280 69400290 69400320 69400330 69400340 69400350 69400350 69403510 69403610 69404200 69404300 69405300 69405400 69406700 69409000 69409100 69409200

PAG ARTICOLO

OH/GEN

OH/PF

VAS/100MH

GSM COM

H/PLUS WH

TA/P1

TH/PLUS BK

OH/SRE

OH/SRI

OH/3RPI

THPLUSKIT WH

THPLUSKIT BK

TH/345 BB

TH/345 GR

TA/350

TA/450

TH/450 GSM

TH/500 WH

TH/500 WH 230

TH/500 BK

TH/500 BK 230

TA/500 WH

TA/500 WH 230

TA/500 BK

TA/500 BK 230

TH/600 230

TA/600 230

TH/500 OR

TH/500 GN

TH/500 BK 230

TH/500 WH WL

TH/124.01 BB

TH/124.01 GR

TH/400 BB

TH/400 GR

TH/345 BB

TH/345 GR

TH/125 BB

TH/125 GR

TH/350

TH/450

Page 64

NOTE:

Le apparecchiature contenute in questo catalogo sono tutte per uso civile. Su richiesta le apparecchiature possono essere fornite con tensione e frequenza diverse da quelle indicate sul catalogo. Bpt si riserva il diritto di apportare in qualsiasi momento, senza preavviso, modiﬁche agli apparecchi.

Page 65

NOTE:

Page 66

Page 67

Page 68

TERMOREGOLAZIONE

Came S.p.A.

è certiﬁcata

Qualità e Ambiente

UNI EN ISO 9001

UNI EN ISO 14001

ITALIA

GARANZIA QUALITÀ ORIGINALE

Progettato e prodotto in

Came Nord Est

Udine - ITALY

Came Nord Ovest

Cuneo - ITALY

Came Centro

Brescia - ITALY

Came Sud

Napoli - ITALY

Came United Kingdom

Nottingham - UK

Came France

Paris - FRANCE

Came Spain

Madrid - SPAIN

Came Portugal

Lisbon - PORTUGAL

Came GmbH

Berlin - GERMANY

Came GmbH

Stuttgart - GERMANY

Came Group Benelux

Lessines - BELGIUM

Came Nederland

Breda - NETHERLANDS

Came Poland

Warszawa - POLSKA

Came Americas Automation

Miami - USA

Came Adriatic

Kastav - CROATIA

Came do Brasil Serviços de Automaçao

São Paulo - BRAZIL

Came Automatismos de Mexico

Mexico City - MEXICO

Came Rus

Moscow - RUSSIA

Came Gulf

Dubai - U.A.E.

Came India Automation Solutions

New Delhi - INDIA

Came Bpt South Africa (PTY) LTD

Germiston - SOUTH AFRICA

Came S.p.A.

Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy

Tel. (+39) 0422 4940 Fax (+39) 0422 4941 [email protected] - www.came.com

RIPRODUZIONE ANCHE PARZIALE VIETATA CAME SI RISERVA IL DIRITTO DI APPORTARE MODIFICHE AL PRESENTE DOCUMENTO IN QUALSIASI MOMENTO
