Page 1
catalogo
termoregolazione
08
Termoregolazione
Page 2
TERMOREGOLAZIONE
2
Page 3
TERMOREGOLAZIONE
CRONOTERMOSTATI DIGITALI DA INCASSO
TERMOREGOLAZIONE
TH/350 programmazione settimanale
TH/345 programmazione settimanale
TH/300 programmazione settimanale
CRONOTERMOSTATI DIGITALI A PARETE
TH/450 programmazione settimanale
TH/400 - TH/400TX programmazione settimanale
TH/100 programmazione settimanale
CRONOTERMOSTATI DIGITALI A CURSORI
TH/125 programmazione giornaliera
TH/124 programmazione giornaliera
TH/127 - TH/127TX programmazione settimanale
ATTUATORI/RICEVITORI PER RADIOFREQUENZA
TH/400RX - TH/404RX
TERMOSTATI AMBIENTE
TA/01 - TA/02 - TA/03 classico
8
10
12
14
16
18
20
22
24
26
28
TA/F01 - TA/F02 - TA/F03 fan-coil
29
3
Page 4
TERMOREGOLAZIONE
Che cos’è il
termoregolatore?
È un apparecchio
elettronico che combina
le funzioni di un orologio
a quelle di un termostato
consentendo di
regolare, la temperatura
ora per ora durante
tutta la giornata e
attivare l’impianto di
riscaldamento, se questa
è inferiore a quella
desiderata. In tal modo
si evitano gli sprechi
dovuti all’attivazione
dell’impianto anche
quando si è fuori casa.
4
Page 5
TERMOREGOLAZIONE
Installazione
tradizionale
Nell’installazione
tradizionale sono
necessari due fili per
il collegamento del
cronotermostato alla
caldaia. Attraverso
questi due conduttori
il cronotermostato
comanda l’attivazione
o lo spegnimento
dell’impianto di
riscaldamento. Questo
tipo di installazione, che
è la più comune, rende
necessario stabilire a
priori la collocazione del
cronotermostato e non
ne consente il successivo
spostamento.
Installazione
senza fili
Nell’installazione
senza fili un ricevitore,
posto nei pressi della
caldaia, rileva i
segnali di attivazione
dell’impianto, inviati in
radiofrequenza, da uno
o più cronotermostati
(fino a un massimo di 4)
progettati per tale
funzione.
Non essendo necessari
i due fili di collegamento,
l’installazione risulta
facilitata, lasciando
libertà all’utente
di posizionare
il cronotermostato
in un punto qualsiasi
dell’abitazione.
00:00
05:00
Una stanza fresca concilia
il sonno e il riposo
18°C
06:00
07:00
La casa si prepara
al risveglio
08:00
É bello svegliarsi
in un clima confortevole
20°C
22°C
09:00
16:00
Nessuno in casa,
l’impianto resa spento
18°C
16:00
17:00
La casa si prepara ad
accogliere il tuo rientro
20°C
17:00
20:00
Massimo comfort
nei momenti di relax
21°C
21:00
22:00
Il giusto grado di tepore
per concludere la giornata
22°C
23:00
24:00
Una stanza fresca concilia
il sonno e il riposo
18°C
Ad ogni ora, la
temperatura più adatta
Il termoregolatore
rende la tua vita
più confortevole
regolando in modo
intelligente l’impianto
di riscaldamento e di
condizionamento. Nelle
ore notturne abbassa la
temperatura rendendo
il clima più adatto
al sonno; al mattino,
attiva l’impianto prima
che la tua sveglia
suoni, in modo da farti
iniziare la giornata in
un gradevole tepore;
nelle ore in cui non
sei a casa spegne
l’impianto, evitando
uno spreco di energia;
lo riaccende prima del
tuo ritorno, assicurando
un ambiente caldo per
tutta la serata. Se ti trovi
in vacanza, spegne
l’impianto tutto il giorno;
lo fa funzionare più a
lungo quando serve.
In ogni momento puoi
stabilire delle nuove
regolazioni con la
massima facilità e
rapidità.
5
Page 6
TERMOREGOLAZIONE
Gamma
TH digitali
TA ambiente
TH digitali a cursori
TH digitali a radiofrequenza
6
Page 7
Cronotermostati digitali
TH/350
settimanale
Permettono l’impostazione personalizzata di 3 o 5 livelli di temperatura durante l’intero arco della settimana. Un programma standard preimpostato
ne permette un utilizzo immediato. Il display fornisce informazioni sulla programmazione, sullo stato di funzionamento dell’impianto, sull’ora
e sulle temperature.
TH/345
settimanale
DA INCASSO A PARETE
TH/300
settimanale
TH/450
settimanale
TH/400
settimanale
TH/100
settimanale

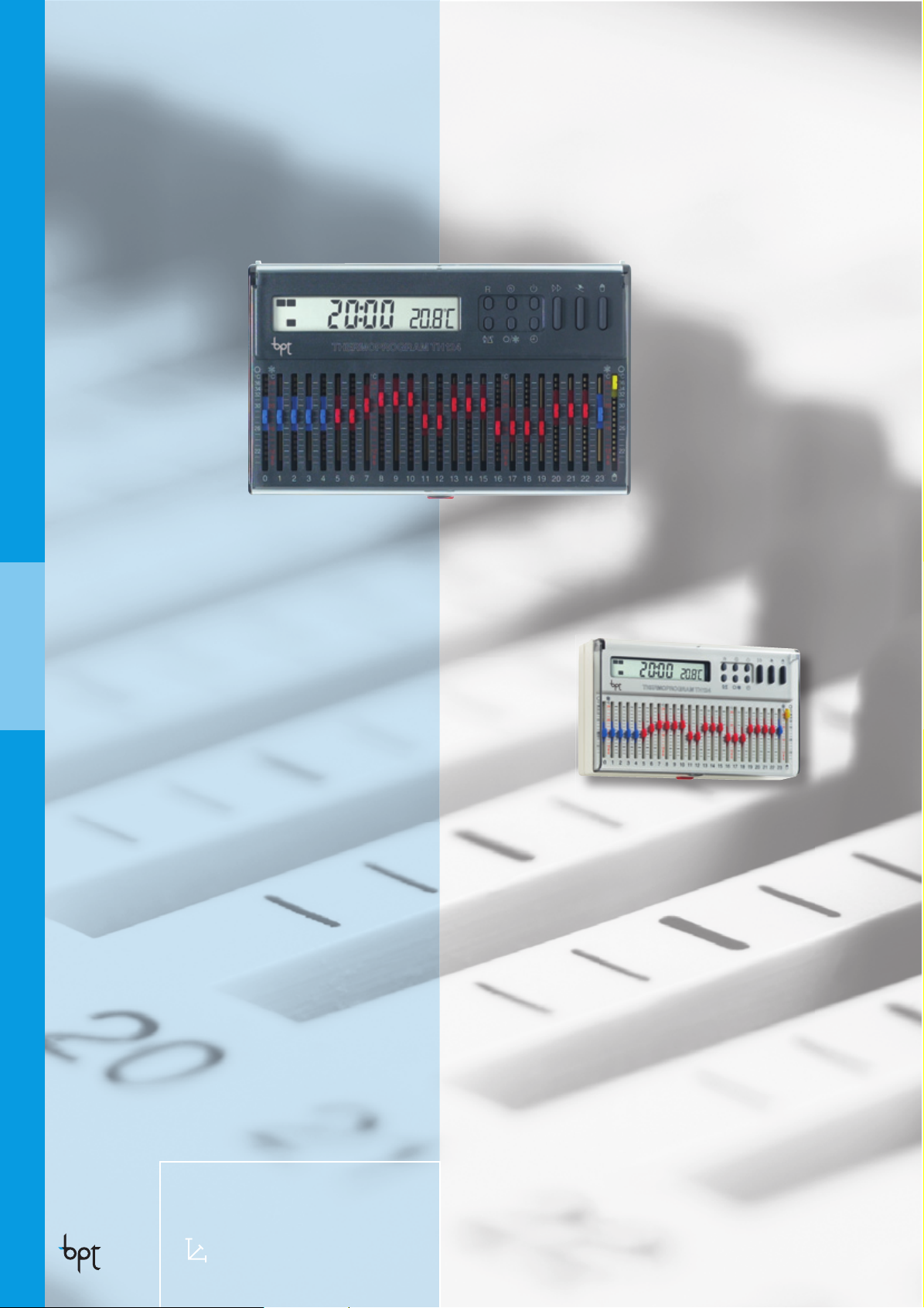

Cronotermostati digitali a cursori

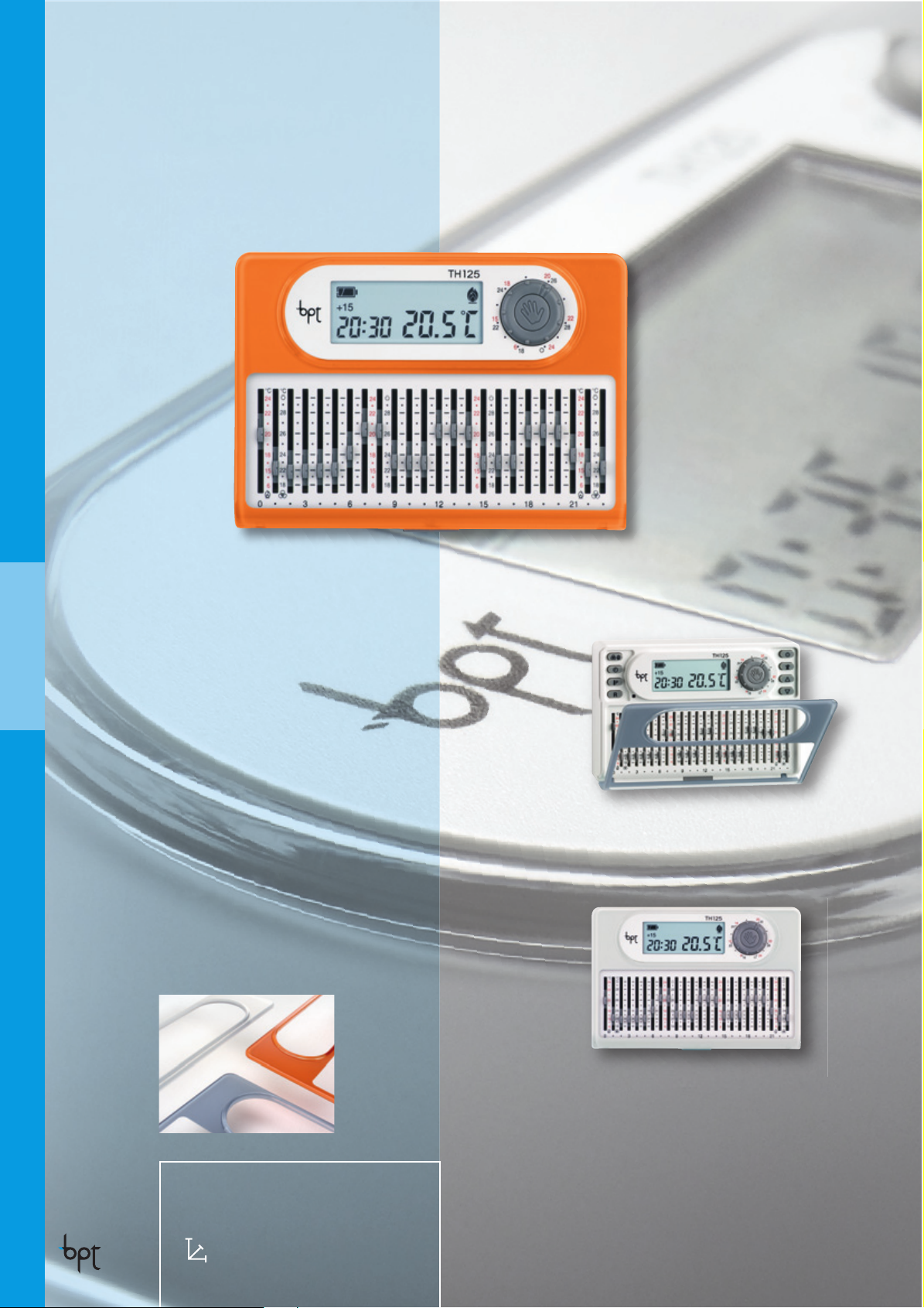

TH/125
giornaliero
L’esclusivo sistema di Bpt consente una programmazione rapida ed intuitiva attraverso cursori che fi ssano la temperatura desiderata per ogni ora
del giorno. Un display digitale visualizza l’ora e la temperatura correnti.
TH/124
giornaliero
A PARETE

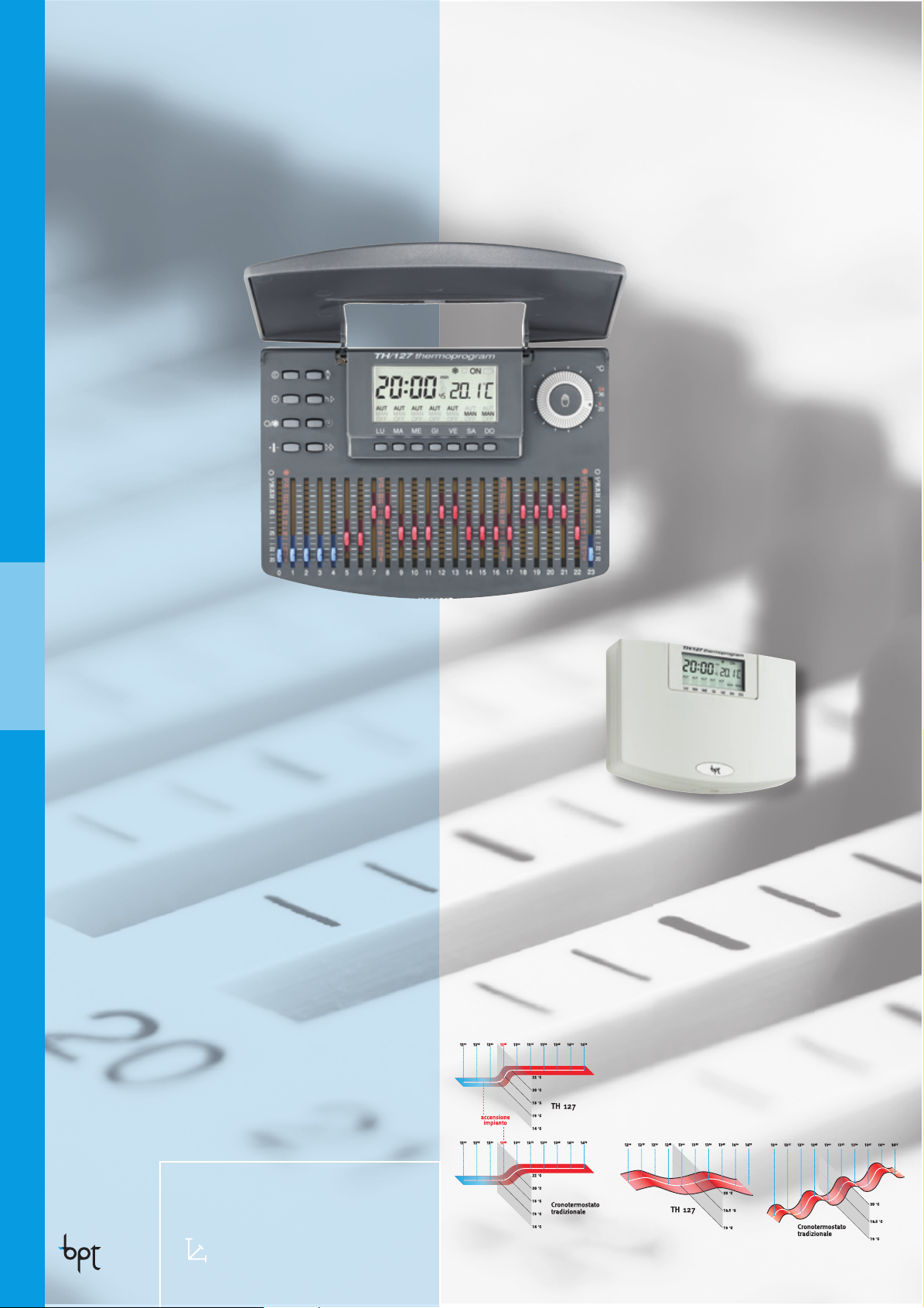

TH/127
settimanale
TERMOREGOLAZIONE
Cronotermostati digitali
a radiofrequenza
TH/400TX
settimanale
A PARETE
La tecnologia dei cronotermostati digitali, abbinata alla semplicità dell’installazione senza fi li, consente di gestire la temperatura in modo centralizzato
di una singola zona oppure, con il kit multicanale, fi no ad un massimo di 4 zone.
TH/127TX
settimanale

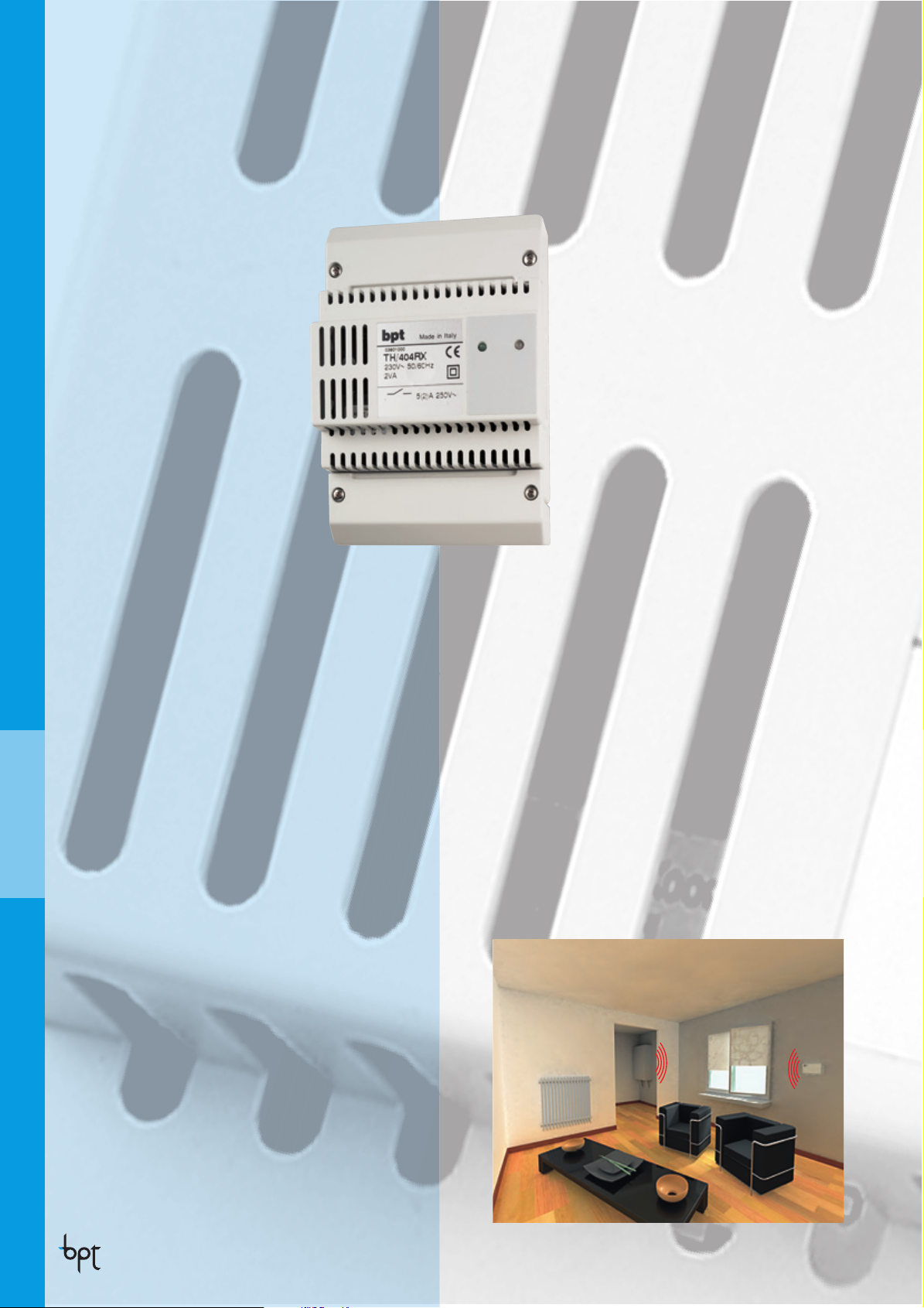

Attuatore/ricevitore
Termostati ambiente
TA/01 - TA/02 - TA/03
classico
A PARETE
Termostato classico. Permette di regolare manualmente la temperatura ambiente.
TA/F01 - TA/F02 - TA/F03
fan-coil
7
Page 8

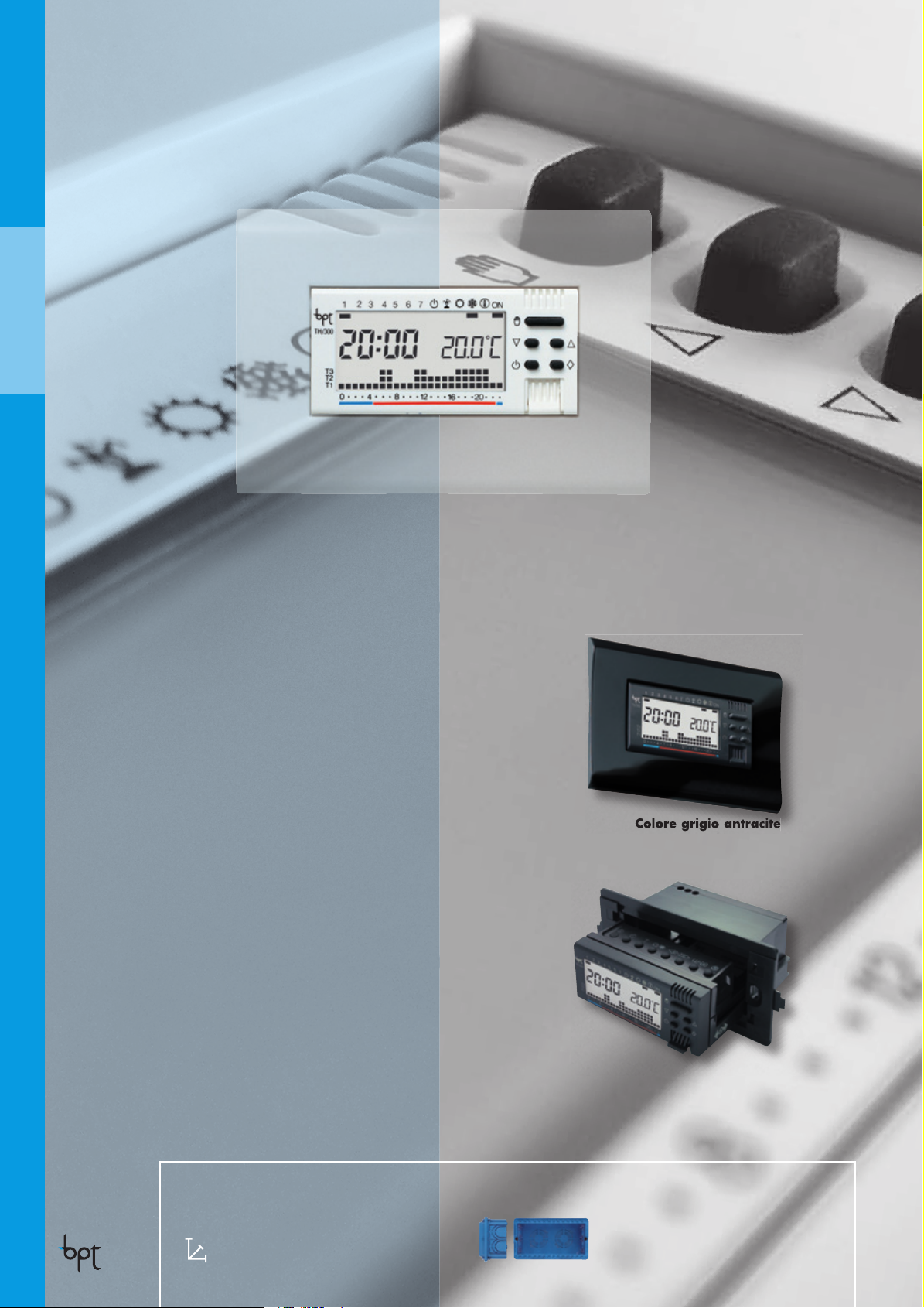

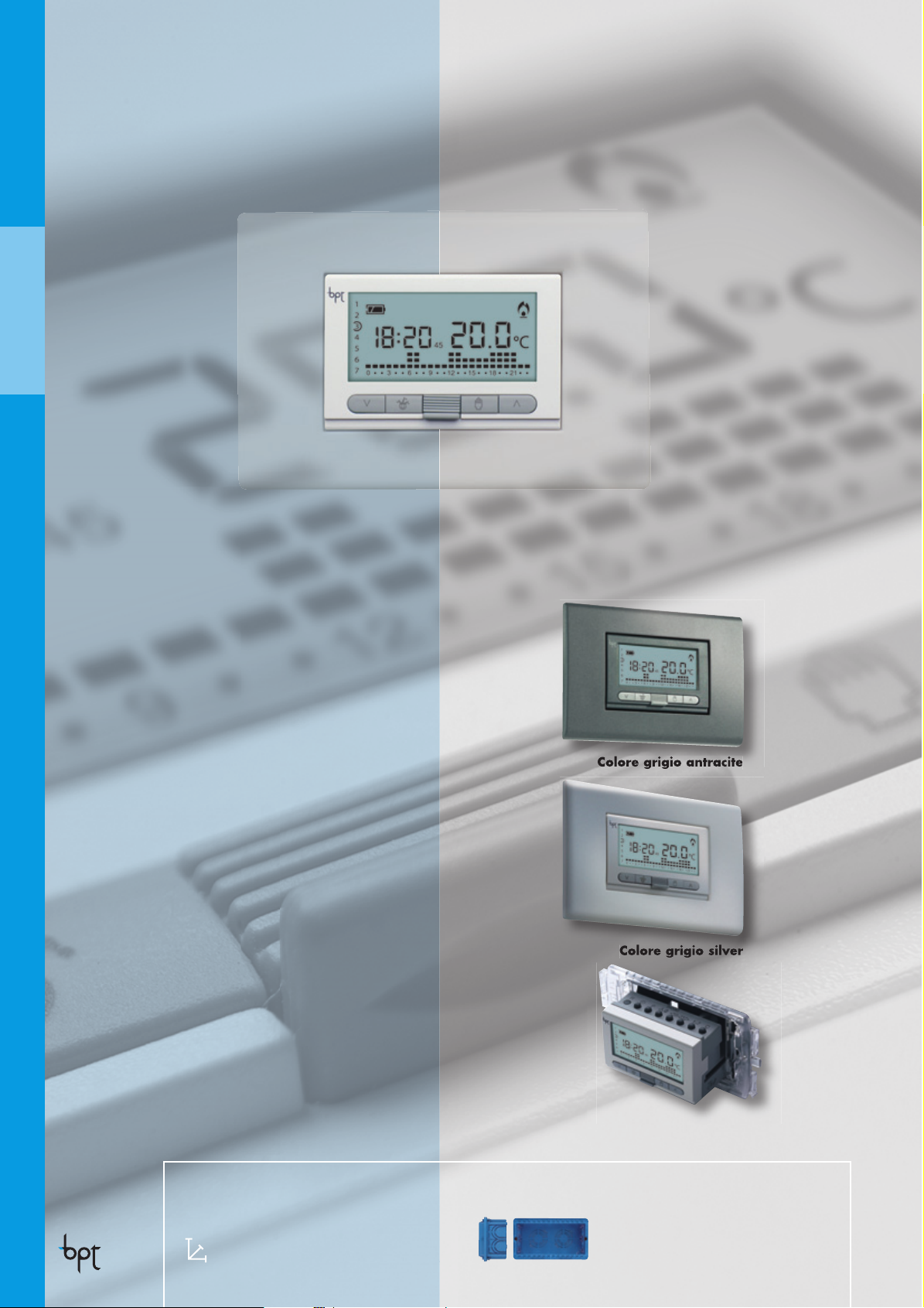

TH/350
cronotermostato digitale da incasso
programmazione settimanale
TERMOREGOLAZIONE
cronotermostati
digitali da incasso
Colore bianco
da incasso
cronotermostati
Il massimo del comfort in ogni
condizione ambientale
Cronotermostato di ultima generazione
nato per adattarsi a tutte le tipologie
di impianti con differenti inerzie termiche.
Dispone di due modalità di controllo
della temperatura: differenziale
e proporzionale integrale, così da
ridurre i tempi di accensione della
caldaia in relazione all’avvicinarsi della
temperatura ambiente a quella impostata,
facendo diminuire i consumi
e mantenendo un comfort ottimale.
TH/350
La compatibilità con le placche
di 15 serie civili tra le più diffuse
assicura una facile collocazione
in ogni ambiente.
Colore grigio antracite
Colore grigio silver
Corpo estraibile
DIMENSIONI PRODOTTO
8
96x59x49,8 mm
DIMENSIONI SCATOLA INCASSO
3 MODULI STANDARD
Page 9
Articolo Codice Descrizione
TH/350 6940-9100 Cronotermostato digitale settimanale, da incasso, 3 cover intercambiabili
colore bianco, grigio antracite, grigio silver, alim. a batterie 3x1,5 V (AAA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
Ampio display
retroilluminato
intercambiabili bianco,
grigio antracite e grigio
silver (incluse nella
3 cover
confezione)
Programmazione
settimanale
Vestibilità con le
placche delle serie
civili più comuni
Posticipo accensione o spegnimento dell’impianto
di 15, 30 o 45 minuti per ottenere una gestione più precisa del
comfort ambientale e ottimizzare i consumi.
Anticipo automatico accensione
Permette al cronotermostato di autoadattare i tempi necessari
ad ottenere la temperatura desiderata all’orario prescelto.
Programmazione standard personalizzabile
Il cronotermostato è pronto all’uso grazie ai programmi
standard in memoria permanente (riscaldamento e raffrescamento),
modificabili a piacere e ripristinabili alle impostazioni di
fabbrica. Grazie a un’ampia scelta di funzioni e programmi
aggiuntivi (manuale e antigelo temporizzabili fino a 99 ore o
giorni e programma jolly) l’apparecchio è adattabile ad ogni
esigenza.
Regolazione differenziale termico
Tra 0° C a 0,9° C.
1
2
3
4
5
6
7
30•• •• • • •• •• • • •• • •69
45
12 15 18 21
Gestione da remoto.
3 livelli di temperatura
impostabili per tutte le ore
della giornata e per ogni
giorno della settimana
°C
Funzionamento
manuale
Installazione su scatola
da incasso 3 moduli
standard
Gestione da remoto
Collegando un attivatore telefonico è possibile avviare da remoto
un programma manuale temporizzato o forzare il funzionamento
dell’apparecchio in modalità manuale.
Programma jolly
Programma automatico personalizzato e memorizzato attivabile
in qualsiasi momento del giorno in corso fino alla mezzanotte
dello stesso o fino alla disattivazione manuale del programma.
L’attivazione del programma jolly può essere impostata per un
qualsiasi giorno della settimana e resta in funzione per la durata
del giorno stesso.
Calibrazione della misura della temperatura
Se l’installazione del TH non è corretta (ad esempio installazione
vicino ad una sorgente di calore) la rilevazione della temperatura
potrebbe non essere precisa o non corrispondere alla realtà.
Per ovviare a questo inconveniente è possibile calibrare la lettura
di ± 3°C per ottimizzare il comfort ed i consumi.
TERMOREGOLAZIONE
cronotermostati
digitali da incasso
da incasso
cronotermostati
Alimentazione
Alimentazione a 3 pile ministilo (AAA LR03) da 1,5V.
Corpo estraibile
Il corpo del cronotermostato può essere facilmente estratto
dalla parete per una comoda regolazione.
CONTENUTO IMBALLO
• n. 1 cronotermostato TH/350
• n. 3 cover intercambiabili colore bianco,
grigio antracite, grigio silver
• n. 2 adattatori per placche standard più diffuse
• n. 1 adattatore copriforo
• n. 1 telaio e 2 viti
LA PLACCA ORNAMENTALE INDICATA NELLE FIGURE
NON É INCLUSA NELLA CONFEZIONE
!
Programma di regolazione proporzionale/integrale
PI
Permette l’ottimizzazione dei consumi con il massimo comfort
ambientale riducendo i tempi di accensione della caldaia in
funzione della differenza tra la temperatura impostata e quella
ambiente. Minore la differenza tra le temperature minori saranno
i tempi di accensione. Il setaggio dei parametri è facilitato grazie
ai 3 programmi preimpostati e ad 1 programma impostabile
manualmente.
TABELLA COMPATIBILITÁ PLACCHE SERIE CIVILI
VIMAR PLANA, IDEA, EIKON
AVE BANQUISE, SISTEMA 45
B TICINO LIGHT, LIGHT TECH, LIVING INTERNATIONAL, AXOLUTE, LUNA
GEWISS PLAYBUS, SYSTEM
ABB ELOS
LEGRAND VELA, CROSS
Il marchio Elos è di proprietà di ABB S.p.A.
I marchi Sistema 45 e Banquise sono di proprietà di AVE S.p.A.
I marchi Living International, Light, Light Tech, Axolute e Luna sono di proprietà di BTICINO S.p.A.
I marchi Playbus e System sono di proprietà di GEWISS S.p.A.
I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.
I marchi Plana, Idea ed Eikon sono di proprietà di VIMAR S.p.A.
9
Page 10

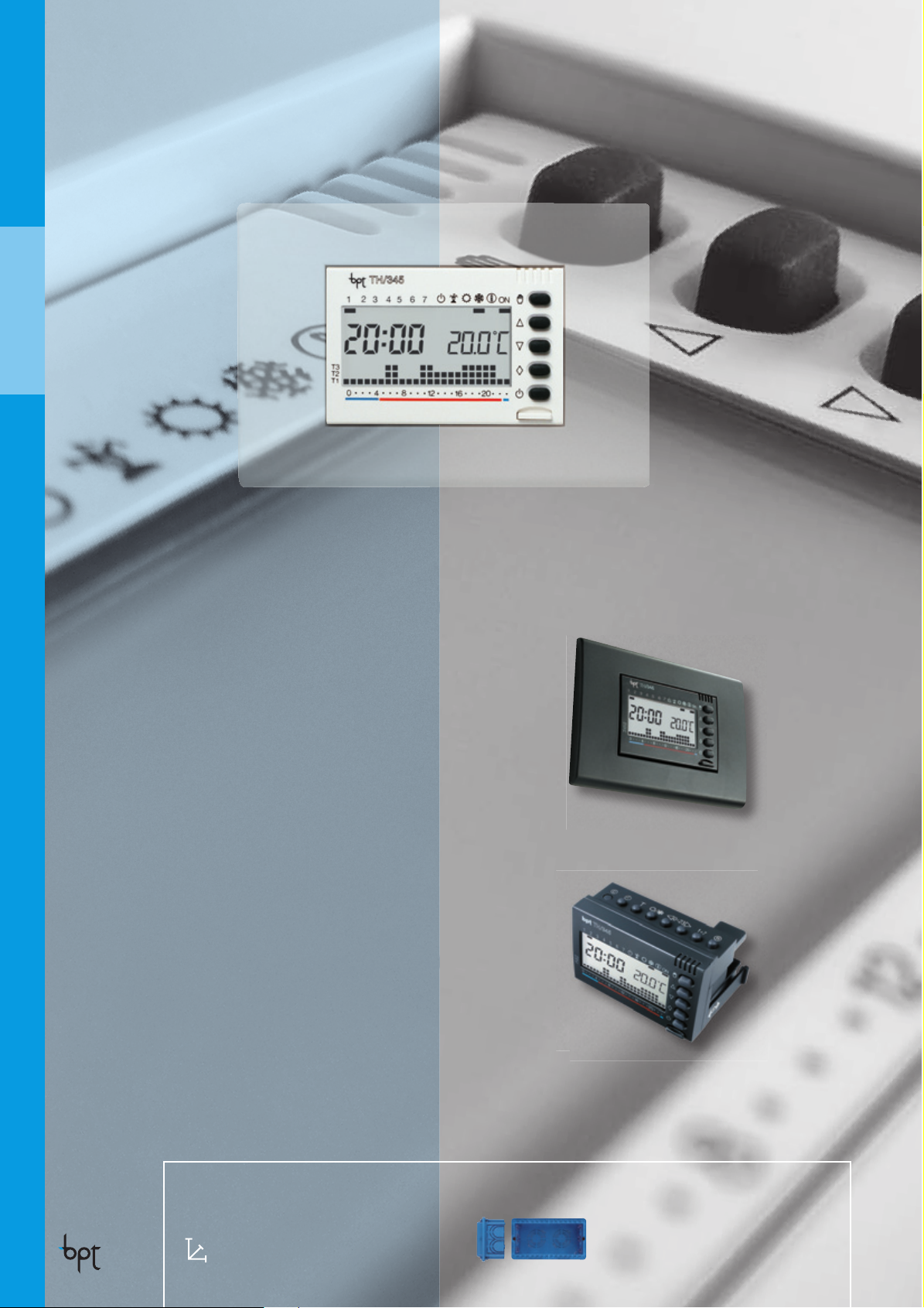

TH/345
cronotermostato digitale da incasso
programmazione settimanale
TERMOREGOLAZIONE
cronotermostati
digitali da incasso
Colore bianco
Massima adattabilità
Cronotermostato elettronico
digitale settimanale,
con display a cristalli liquidi.
Può essere installato ad incasso
su scatola standard a 3 moduli.
Dotato di tre livelli di temperatura
programmabili, consente di attivare
i programmi riscaldamento,
raffrescamento e jolly,
dimostrando la sua adattabilità
ad ogni tipo di esigenza.
TH/345
La compatibilità con le più comuni
placche in commercio assicura
una facile collocazione in ogni
ambiente.
Colore grigio antracite
Corpo estraibile
10
DIMENSIONI SCATOLA
96x59x49,8 mm
DIMENSIONI SCATOLA INCASSO
3 MODULI STANDARD
Page 11
Articolo Codice Descrizione
TH/345 BB 6940-5300 Cronotermostato digitale settimanale, da incasso, colore bianco,
alimentazione a batterie 3x1,5 V (AAA)
TH/345 GR 6940-5400 Cronotermostato digitale settimanale, da incasso, colore grigio,
alimentazione a batterie 3x1,5 V (AAA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
Programmazione
settimanale
3 livelli di temperatura
impostabili per tutte le ore
della giornata e per ogni
giorno della settimana
Vestibilità con le
placche delle serie
civili più comuni
3456
12
T3
T2
T1
048121620
7
ON
Programma
jolly
Funzionamento
manuale
Display a cristalli
liquidi
Installazione su scatola
da incasso 3 moduli
standard
TERMOREGOLAZIONE
cronotermostati
digitali da incasso
Display a cristalli liquidi
Il display visualizza le informazioni relative a programmazione, ora, temperatura e stato di funzionamento dell’impianto.
Contaore
Un contaore permette di controllare le ore di attività dell’impianto (accensioni).
Programmi standard personalizzabili
Il cronotermostato è pronto all’uso grazie ai programmi standard in memoria permanente (riscaldamento e raffrescamento), modificabili a piacere
e ripristinabili alle impostazioni di fabbrica. Grazie a un’ampia scelta di funzioni e programmi aggiuntivi (manuale e antigelo temporizzabili fino
a 99 ore o giorni e programma jolly) l’apparecchio è adattabile ad ogni esigenza.
La placca Bpt in dotazione può essere sostituita con le placche standard più diffuse.
Corpo estraibile
Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.
Alimentazione
Alimentazione a 3 pile ministilo (AAA LR03) da 1,5 V.
CONTENUTO IMBALLO
• n. 1 cronotermostato TH/345
• n. 2 adattatori per placche standard più diffuse
• n. 1 adattatore copriforo
• n. 1 telaio e 2 viti
LA PLACCA ORNAMENTALE INDICATA NELLE FIGURE
NON É INCLUSA NELLA CONFEZIONE
!
TABELLA COMPATIBILITÁ PLACCHE SERIE CIVILI
VIMAR IDEA, RONDÒ, PLANA
AVE SISTEMA 45
B TICINO LIVING INTERNATIONAL, LIVING LIGHT
GEWISS PLAYBUS
LEGRAND VELA, CROSS
I marchi Idea, Rondò e Plana sono di proprietà della società VIMAR S.p.A.
Il marchio Sistema 45 è di proprietà della società Ave S.p.A.
Il marchio Living è di proprietà della società B TICINO S.p.A.
Il marchio Playbus è di proprietà della società GEWISS S.p.A.
I marchi Vela e Cross sono di proprietà di LEGRAND S.p.A.
11
Page 12
TH/300
cronotermostato digitale da incasso
programmazione settimanale
TERMOREGOLAZIONE
cronotermostati
digitali da incasso
Colore bianco
Massima adattabilità
Cronotermostato digitale da
incasso dalle dimensioni contenute,
composto da un corpo centrale
estraibile e facilmente collocabile
in ogni ambiente. Trova alloggio
nella comune scatola da incasso a
tre moduli. Permette di impostare
un livello di temperatura diverso
per ogni ora del giorno e per ogni
giorno della settimana. Oltre ai
programmi standard in memoria,
offre la possibilità di scegliere tra
una serie di funzioni e programmi
aggiuntivi (manuale, antigelo, jolly),
dimostrando la sua adattabilità a
ogni tipo di esigenza.
TH/300
La compatibilità con le più comuni
placche in commercio assicura
una facile collocazione in ogni
ambiente.
Colore grigio antracite
Corpo estraibile
12
DIMENSIONI PRODOTTO
96x59x49,8 mm
DIMENSIONI SCATOLA INCASSO
3 MODULI STANDARD
Page 13
Articolo Codice Descrizione
TH/300 BB 6940-4000 Cronotermostato digitale settimanale, da incasso, colore bianco,
alimentazione a batterie 3x1,5 V (AAA)
TH/300 GR 6940-4100 Cronotermostato digitale settimanale, da incasso, colore grigio,
alimentazione a batterie 3x1,5 V (AAA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
Programmazione
settimanale
3 livelli di temperatura
impostabili per tutte le ore
della giornata e per ogni
giorno della settimana
345
6
12
T3
T2
T1
048121620
7
ON
Programma
jolly
Funzionamento
manuale
Display a cristalli
liquidi
TERMOREGOLAZIONE
cronotermostati
digitali da incasso
Vestibilità con
le placche delle
serie civili più
comuni
Corpo
estraibile
Regolazione a tre livelli di temperatura
È possibile impostare un livello di temperatura diverso per ogni ora del giorno e per ogni giorno della settimana (max. 3 livelli).
Display a cristalli liquidi
Il display visualizza le informazioni relative a programmazione, ora, temperatura e stato di funzionamento dell’impianto.
Contaore
Un contaore permette di controllare le ore di attività dell’impianto (accensioni).
Programmi standard personalizzabili
Il cronotermostato è pronto all’uso grazie ai programmi standard in memoria permanente (riscaldamento e raffrescamento), modificabili a piacere
e ripristinabili alle impostazioni di fabbrica. Grazie a un’ampia scelta di funzioni e programmi aggiuntivi (manuale e antigelo temporizzabili fino
a 99 ore o giorni e programma jolly) l’apparecchio è adattabile ad ogni esigenza.
La placca Bpt in dotazione può essere sostituita con le placche standard più diffuse.
Corpo estraibile
Il corpo del cronotermostato può essere facilmente estratto dalla parete per una comoda regolazione.
Alimentazione
Alimentazione a 3 pile ministilo (AAA LR03) da 1,5 V.
CONTENUTO IMBALLO
• n. 1 cronotermostato TH/300
• n. 1 placca BPT
• n. 2 adattatori per placche standard più diffuse
• n. 1 telaio e 2 viti
TABELLA COMPATIBILITÁ PLACCHE SERIE CIVILI
VIMAR IDEA,RONDÒ
AVE SISTEMA 45
B TICINO LIVING
Il marchio IDEA è di proprietà della società VIMAR S.p.A.
Il marchio Sistema 45 è di proprietà della società AVE S.p.A.
Il marchio Living è di proprietà della società BTICINO S.p.A.
13
Page 14

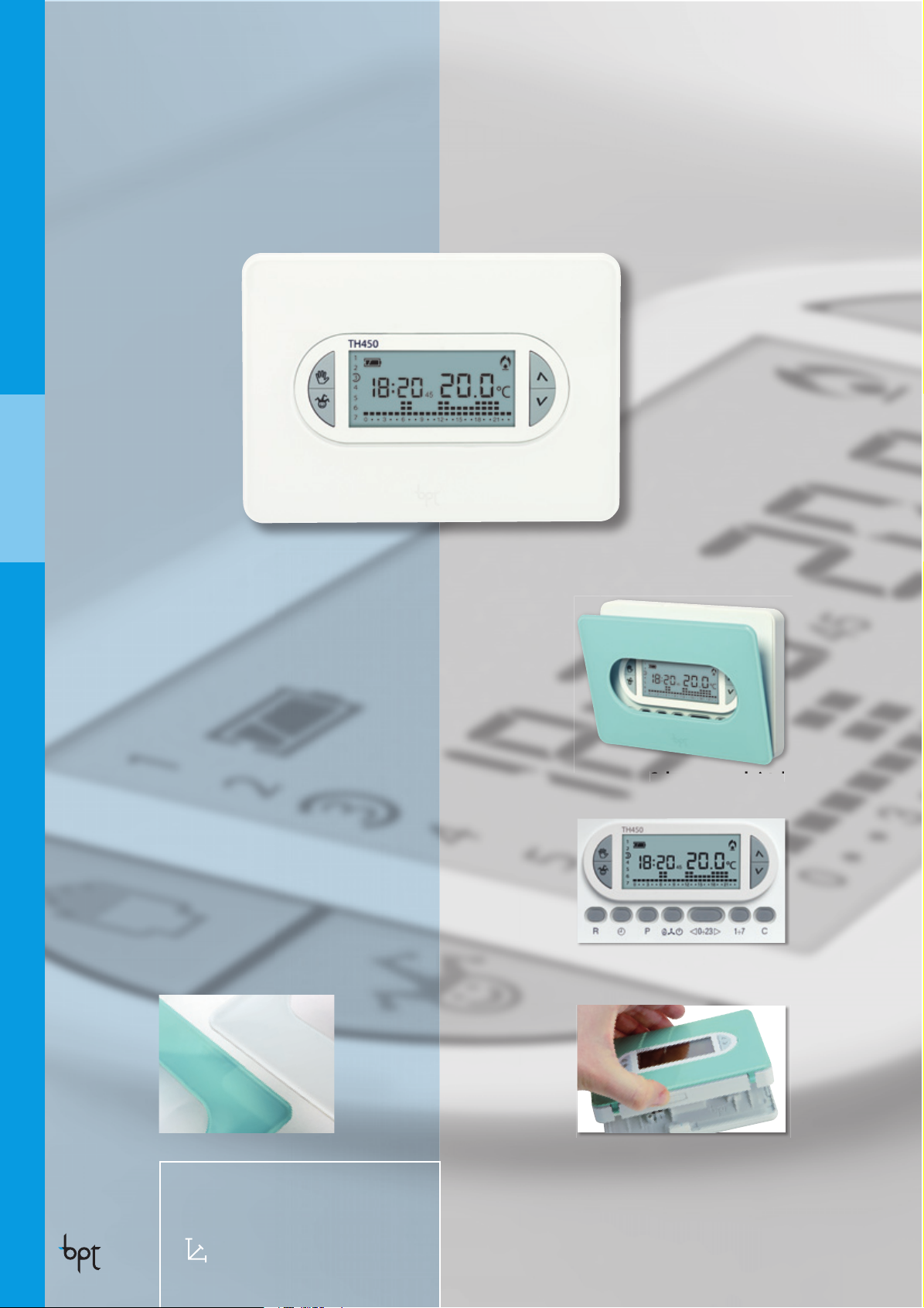

TH/450
cronotermostato digitale a parete,
programmazione settimanale
TERMOREGOLAZIONE
cronotermostati
digitali a parete
Colore bianco
Alta tecnologia
in soli 19 mm di spessore.
Estetica pulita ed elegante, dettagli
tecnologici e funzionamento
di notevole pregio: queste le
caratteristiche del TH/450, il nuovo
cronotermostato digitale di Bpt,
adatto a tutte le tipologie di impianti.
Semplice da programmare e da
utilizzare, il TH/450 rappresenta la
nuova proposta per installazioni a
parete a basso profilo: i suoi 19 mm
di spessore garantiscono ingombri
ridotti, pur mantenendo tutte le
funzionalità dei cronotermostati di
ultima generazione.
Cover intercambiabili
colorazioni bianco e azzurro
kristal, già incluse nella
confezione
Colore azzuro kristal
Tasti programmazione
14
Corpo removibile
DIMENSIONI PRODOTTO
120x86x19,7 mm
Page 15
Articolo Codice Descrizione
TH/450 6940-9200 Cronotermostato digitale settimanale, corpo colore bianco, cover intercambiabili
bianco e azzurro kristal, alim. a batterie 3x1,5 V tipo ministilo (AAA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
2 cover
intercambiabili bianco,
azzurro kristal (incluse
nella confezione)
Installazione
fuori parete
Funzionamento
manuale
Programma
jolly
Stato
batteria
Programmazione
settimanale
Ampio display
retroilluminato
45
30• • •• • • •• • • • • •• • •6 9 12 15 18 21
°C
Gestione da remoto
Posticipo accensione
o spegnimento
dell’impianto
TERMOREGOLAZIONE
-5° +30°
Display a cristalli liquidi retroilluminato
Display grande e icone animate per un’ottima leggibilità e facilità
d’uso. Indica nello stesso momento l’ora e la temperatura
correnti, il tipo di programma impostato, lo stato di
funzionamento dell’impianto, lo stato di carica di batteria e
l’intervallo di tempo del timer risparmio.
Posticipo accensione o spegnimento dell’impianto
di 15, 30 o 45 minuti per ottenere una gestione più precisa del
comfort ambientale e ottimizzare i consumi.
Gestione da remoto
Collegando un attivatore telefonico è possibile avviare da
remoto un programma manuale temporizzato o forzare
il funzionamento dell’apparecchio in modalità manuale.
Programmi selezionabili preimpostati
Programma di riscaldamento, programma di raffrescamento.
Alimentazione
Alimentazione a 3 pile ministilo (AAA LR03) da 1,5 V.
Programma jolly
Programma automatico personalizzato e memorizzato attivabile
in qualsiasi momento del giorno in corso fino alla mezzanotte
dello stesso o fino alla disattivazione manuale del programma.
L’attivazione del programma jolly può essere impostata per
un qualsiasi giorno della settimana e resta in funzione per la
durata del giorno stesso.
Programmazione standard personalizzabile
Il cronotermostato è pronto all’uso grazie ai programmi
standard in memoria permanente (riscaldamento e
raffrescamento), modificabili a piacere e ripristinabili alle
impostazioni di fabbrica. Grazie a un’ampia scelta di funzioni
e programmi aggiuntivi (manuale e antigelo temporizzabili fino
a 99 ore o giorni e programma jolly) l’apparecchio è adattabile
ad ogni esigenza.
Regolazione a tre livelli di temperatura
È possibile impostare un livello di temperatura diverso per ogni
ora del giorno e per ogni giorno della settimana (max. 3 livelli).
Regolazione differenziale termico.
Tra 0°C e 0,9°C.
Programma di regolazione proporzionale/integrale
PI
Permette l’ottimizzazione dei consumi con il massimo comfort
ambientale riducendo i tempi di accensione della caldaia
infunzione della differenza tra la temperatura impostata e quella
ambiente. Minore sarà la differenza tra le temperature minori
saranno i tempi di accensione. Il setaggio dei parametri è
facilitato grazie ai 3 programmi preimpostati e ad 1 programma
impostabile manualmente.
Anticipo automatico accensione
Permette al cronotermostato di autoadattare i tempi necessari ad
ottenere la temperatura desiderata all’orario prescelto.
Calibrazione della misura della temperatura
Se l’installazione del TH non è corretta (ad esempio installazione
vicino ad una sorgente di calore) la rilevazione della temperatura
potrebbe non essere precisa o non corrispondere alla realtà.
Per ovviare a questo inconveniente è possibile compensare la
rilevazione di ± 3 °C in modo tale che una cattiva installazione
non comprometta l’ottimizzazione del comfort e dei consumi.
Corpo removibile
Il corpo del cronotermostato può essere facilmente rimosso dalla
parete per una comoda regolazione.
cronotermostati
digitali a parete
CONTENUTO IMBALLO
• n. 1 cronotermostato TH450
• n. 2 cover intercambiabili colore bianco e azzurro kristal
15
Page 16

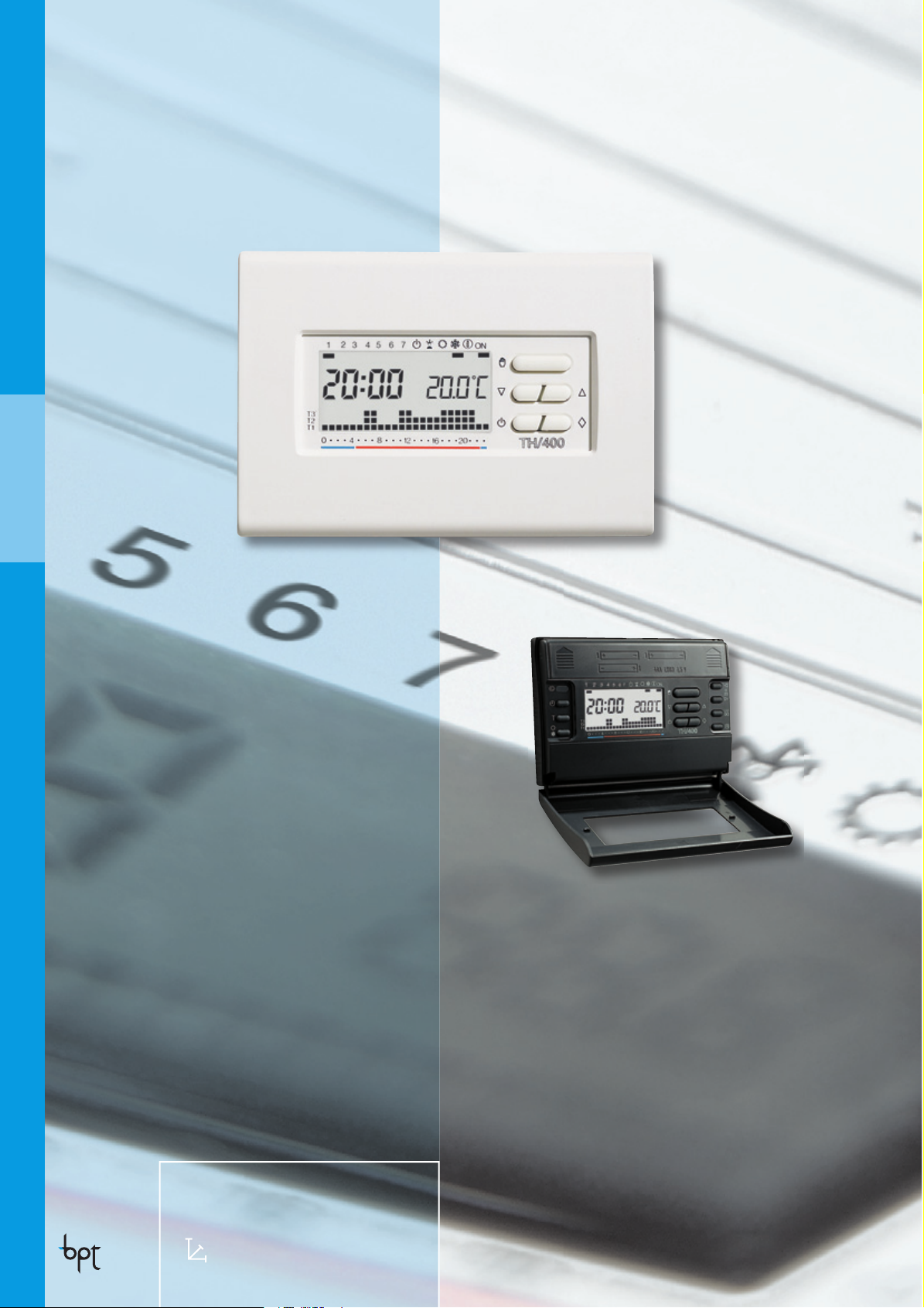

TH/400
TH/400TX
cronotermostato digitale a
parete, programmazione
settimanale
TERMOREGOLAZIONE
cronotermostati
digitali a parete
cronotermostato digitale a
parete, programmazione
settimanale, a radiofrequenza
Colore bianco
Design ultrasottile
Cronotermostato ultrapiatto
dal design elegante ed essenziale
e dalle dimensioni estremamente
ridotte. Trova facile collocazione in
qualsiasi contesto abitativo in virtù di
un ingombro estremamente ridotto e di
un fissaggio rapido e senza necessità
di incasso. È pronto all’uso grazie
ai programmi standard in memoria
(riscaldamento e raffrescamento),
modificabili a piacere e ripristinabili
alle impostazioni iniziali.
TH/400 TX
radiofrequenza senza fili
Disponibile in versione
a radiofrequenza: l’installazione
senza fili consente la massima
libertà di posizionamento all’interno
dell’abitazione, nel rispetto
delle strutture esistenti. Con l’ausilio
del ricevitore/attuatore (da ordinarsi
separatamente o già incluso nel kit
TH/400 TX-RX) collegato alla caldaia,
il cronotermostato invia i segnali di
accensione/spegnimento dell’impianto di
riscaldamento/raffrescamento via radio.
Colore grigio antracite
16
I ricevitori per i cronotermostati
a radiofrequenza sono illustrati a pag. 26-27
DIMENSIONI PRODOTTO
116x80x21 mm
Page 17
Articolo Codice Descrizione
CRONOTERMOSTATO SETTIMANALE DIGITALE
TH/400 BB 6940-4200 Cronotermostato digitale settimanale, a parete, colore bianco,
alimentazione a batterie 3x1,5 V (AAA)
TH/400 GR 6940-4300 Cronotermostato digitale settimanale, a parete, colore grigio,
alimentazione a batterie 3x1,5 V (AAA)
CRONOTERMOSTATO SETTIMANALE A RADIOFREQUENZA
TH/400TX BB 6948-1000
alimentazione a batterie
Cronotermostato digitale settimanale a radiofrequenza, colore bianco,
TH/400TX GR 6948-1100 Cronotermostato digitale settimanale a radiofrequenza, colore grigio,
alimentazione a batterie
KIT A RADIOFREQUENZA
TH/400TX-RX BB 6940-5500
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
KIT 1 Cronotermostato digitale settimanale a radiofrequenza, colore bianco,
TH/400TX-RX GR 6940-5600 KIT 1 Cronotermostato digitale settimanale a radiofrequenza, colore grigio,
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
TH/402TX-RX BB 6940-5700 KIT 2 Cronotermostati digitale settimanale a radiofrequenza, colore bianco,
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
TH/402TX-RX GR 6940-5800 KIT 2 Cronotermostati digitale settimanale a radiofrequenza, colore grigio,
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
FUNZIONI E CARATTERISTICHE PRINCIPALI
TERMOREGOLAZIONE
Programmazione
settimanale
3 livelli di temperatura
impostabili per tutte le ore
della giornata e per ogni
giorno della settimana
1234567
T3
T2
T1
048121620
ON
Programma
jolly
Funzionamento
manuale
Display a cristalli
liquidi
Regolazione a tre livelli di temperatura
È possibile impostare un livello di temperatura diverso per ogni ora del giorno e per ogni giorno della settimana (max. 3 livell)
Si può assegnare un valore differente a ciascuno dei tre livelli disponibili.
Display a cristalli liquidi
Il display visualizza le informazioni relative a programmazione, ora, temperatura e stato di funzionamento dell’impianto.
Contaore
Un contaore permette di verificare le ore di attività dell’impianto (accensioni).
cronotermostati
digitali a parete
Programmazione standard personalizzabile
Il cronotermostato è pronto all’uso grazie ai programmi standard in memoria (riscaldamento e raffrescamento), modificabili a piacere e
ripristinabili alle impostazioni di fabbrica.
Alimentazione
Alimentazione a 3 pile ministilo (AAA LR03) da 1,5 V.
Corpo removibile
Il corpo del cronotermostato può essere facilmente rimosso dalla base a parete per una comoda regolazione.
CONTENUTO IMBALLO TH/400 (TH/400TX)
• n. 1 cronotermostato TH/400 (TH/400TX)
• n. 1 sacchetto accessori
CONTENUTO IMBALLO KIT TH/402TX-RX
• n. 2 cronotermostati TH/400TX
• n. 1 modulo ricevitore/attuatore TH/400 RX
• n. 1 sacchetto accessori
CONTENUTO IMBALLO KIT TH/400TX-RX
• n. 1 cronotermostato TH/400TX
• n. 1 modulo ricevitore/attuatore TH/400 RX
• n. 1 sacchetto accessori
17
Page 18

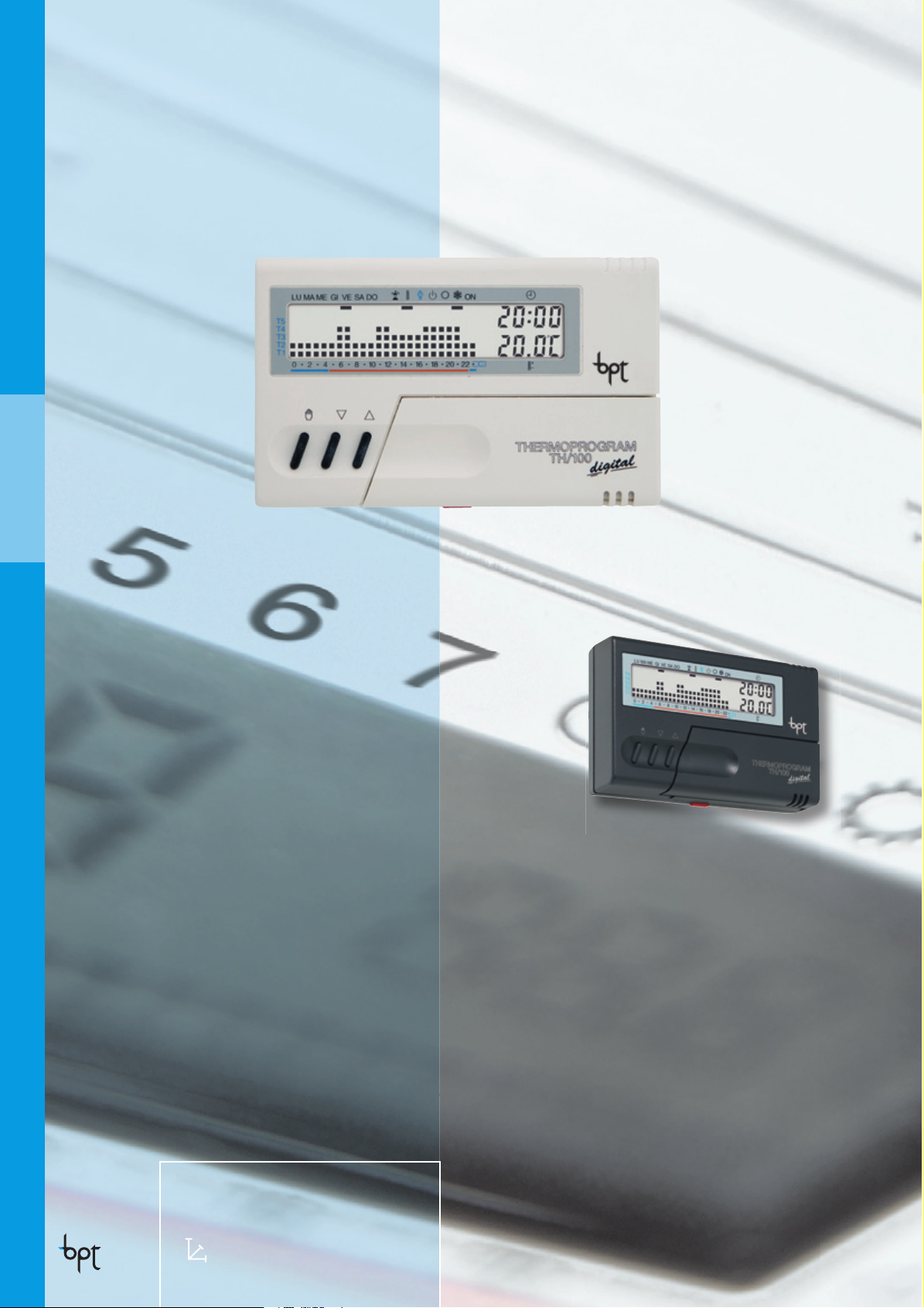

TH/100
cronotermostato digitale a parete,
programmazione settimanale,
TERMOREGOLAZIONE
cronotermostati
5 livelli di temperatura
digitali a parete
Tecnologia digitale,
massima versatilità
Cronotermostato digitale
a programmazione settimanale
a cinque livelli di temperatura,
che nell’ampio display a cristalli
liquidi indica con immediatezza
l’ora, la temperatura dell’ambiente,
lo stato e tutte le funzioni
dell’impianto.
Estremamente versatile,
è dotato di programmi standard
preimpostati e personalizzabili.
Colore bianco
Colore grigio antracite
18
DIMENSIONI PRODOTTO
132x82x37 mm
Page 19
Articolo Codice Descrizione
TH/100.01 BB 6940-3320 Cronotermostato digitale settimanale, a parete, colore bianco,
alimentazione a batterie 3x1,5 V (AA)
TH/100.01 GR 6940-3420 Cronotermostato digitale settimanale, a parete, colore grigio,
alimentazione a batterie 3x1,5 V (AA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
Programmazione
settimanale
5 livelli di temperatura
impostabili per tutte le ore
della giornata e per ogni
giorno della settimana
Funzionamento
manuale
P
MAME GI VE SA DO
T5
T4
T3
T2
T1
0
4 6 8 10 12 14 16 18 20 22 C
2
ONLU
Programma
jolly
Display a cristalli
liquidi
TERMOREGOLAZIONE
Regolazione a cinque livelli di temperatura
È possibile impostare un livello di temperatura diverso per ogni ora del giorno e per ogni giorno della settimana (max.5 livelli).
Si può assegnare un valore differente a ciascuno dei cinque livelli disponibili.
Display a cristalli liquidi
Il display visualizza le informazioni relative a programmazione, ora, temperatura e stato di funzionamento dell’impianto.
Programmazione standard personalizzabile
Il cronotermostato è pronto all’uso grazie ai programmi standard in memoria permanente (riscaldamento 1, riscaldamento 2,
raffrescamento), modificabili a piacere e facilmente ripristinabili alle impostazioni di fabbrica. Grazie a un’ampia scelta di funzioni l’apparecchio
è adattabile ad ogni esigenza.
Corpo removibile
Il corpo del cronotermostato può essere facilmente rimosso dalla base a parete per una comoda regolazione.
Alimentazione
Alimentazione a 3 pile microstilo (AA LR03) da 1,5 V garantisce più di due anni di funzionamento continuato.
Programma vacanze
Nel caso si desideri una temperatura fissa per alcune ore o alcuni giorni (ad esempio per mantenere più a lungo una temperatura confortevole
durante visite non previste o una temperatura antigelo di sicurezza durante assenze invernali).
Programma jolly
Programma automatico personalizzato e memorizzato attivabile in qualsiasi momento del giorno in corso fino alla mezzanotte dello stesso o fino
alla disattivazione manuale del programma. L’attivazione del programma jolly può essere impostata per un qualsiasi giorno della settimana e
resta in funzione per la durata del giorno stesso.
cronotermostati
digitali a parete
CONTENUTO IMBALLO
• n. 1 cronotermostato TH/100
• n. 1 sacchetto viti
19
Page 20
TH/125
cronotermostato digitale a cursori
a parete, programmazione giornaliera
TERMOREGOLAZIONE
cronotermostati
digitali a cursori
Maniaco della precisione,
nemico delle complicazioni
Cronotermostato giornaliero con
cursori soft-touch che consentono
una regolazione della temperatura
precisa al decimo di grado,
visualizzabile sul display in fase
di programmazione. È disponibile
nella versione bianca o grigio
antracite, entrambe provviste di
3 cover intercambiabili arancio,
azzurro artic o bianco, che ben
si adattano ad ogni tipologia di
ambiente.
Cover intercambiabili colorazioni
bianco, azzurro artic e arancio
già incluse nella confezione.
Colore arancio
Colore azzurro artic
20
Colore bianco
DIMENSIONI PRODOTTO
133x93x25,5 mm
Page 21
Articolo Codice Descrizione
TH/125 BB 6940-6700 Cronotermostato digitale a cursori giornaliero, a parete, colore bianco,
alimentazione a batterie 3x1,5 V (AAA)
TH/125 GR 6940-9000 Cronotermostato digitale a cursori giornaliero, a parete, colore grigio,
alimentazione a batterie 3x1,5 V (AAA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
Stato
batteria
Display
a cristalli
liquidi
3 cover
intercambiabili
TERMOREGOLAZIONE
Posticipo
accensione
o spegnimento
dell’impianto
20
26
18
Programmazione
giornaliera
a cursori
24
P
+15
15
22
R
°C
°C
24
28
22
26
20
18
24
15
22
18
6
24
22
28
20
26
18
24
15
22
18
6
9
630
24
22
28
20
26
18
24
15
22
18
6
1512
22
28
6
24
18
°C
°C
24
22
28
20
26
18
24
15
22
18
6
18
21
Programma
jolly
Funzionamento
manuale
Installazione
a parete o
semi-incasso
Programmazione giornaliera a cursori
L’esclusivo sistema a cursori visualizza i livelli di temperatura programmati e ne permette una regolazione immediata, di grado in grado.
Display a cristalli liquidi
Il display visualizza le informazioni relative a programmazione, ora, temperatura e stato di funzionamento dell’impianto.
Posticipo accensione o spegnimento dell’impianto
di 15, 30 o 45 minuti per ottenere una gestione più precisa del comfort ambientale e ottimizzare i consumi.
cronotermostati
digitali a cursori
-5° +30°
Gestione da remoto
Attraverso un’interfaccia telefonica è possibile attivare un programma manuale temporizzato.
Programmi selezionabili preimpostati
Programma di riscaldamento, programma di raffrescamento.
Cursori fluidi
Nuovi cursori soft-touch per una regolazione della temperatura precisa al decimo di grado visualizzabile sul display in fase
di programmazione.
Corpo removibile
Il corpo del cronotermostato può essere facilmente rimosso dalla base a parete per una comoda regolazione.
Alimentazione
L’alimentazione a 3 pile ministilo (AAA LR03) da 1,5 V garantisce più di due anni di funzionamento continuato.
Programma jolly
Programma automatico personalizzato e memorizzato attivabile in qualsiasi momento del giorno in corso fino alla mezzanotte dello stesso o fino
alla disattivazione manuale del programma. L’attivazione del programma jolly può essere impostata per un qualsiasi giorno della settimana e
resta in funzione per la durata del giorno stesso.
CONTENUTO IMBALLO
INGOMBRI INSTALLAZIONE TH/125
• n. 1 cronotermostato TH/125
• n. 3 cover intercambiabili colorazioni bianco,
azzurro artic e arancio
31 mm 25,5 mm
• n. 1 telaio per installazione a parete e 2 viti
A parete Semi-incasso
21
Page 22
TH/124
cronotermostato digitale a cursori
a parete, programmazione giornaliera
TERMOREGOLAZIONE
Colore grigio antracite
cronotermostati
digitali a cursori
Semplicità analogica
con precisione digitale
Cronotermostato elettronico
giornaliero che consente una
semplice e intuitiva impostazione
della temperatura grazie
all’immediatezza offerta dai cursori.
L’ampio display ricco di informazioni
indica nello stesso momento l’ora
e la temperatura correnti, il tipo
di programma impostato e lo stato
di funzionamento dell’impianto.
Dotato di un contaore azzerabile
il TH/124 permette di tenere
monitorate le ore di attività
dell’impianto e di ottimizzare
i consumi.
Colore bianco
22
DIMENSIONI PRODOTTO
135,5x82x33 mm
Page 23
Articolo Codice Descrizione
TH/124.01 BB 6940-3510 Cronotermostato digitale a cursori giornaliero, a parete, colore bianco,
alimentazione a batterie 3x1,5 V (AA)
TH/124.01 GR 6940-3610 Cronotermostato digitale a cursori giornaliero, a parete, colore grigio,
alimentazione a batterie 3x1,5 V (AA)
FUNZIONI E CARATTERISTICHE PRINCIPALI
Stato
Display
a cristalli liquidi
Programmazione
giornaliera
a cursori
batteria
h
R
P
24
36
34
32
20
30
26
16
22
12
8
6
24
20
16
12
8
6
9
876543210
13121110
24
20
16
12
8
6
1514
19
1716
18
24
36
34
32
20
30
26
16
22
12
8
6
23
21
22
20
Funzionamento
manuale
Programma
vacanze
Contaore
TERMOREGOLAZIONE
-5° +30°
Programmazione giornaliera a cursori
L’esclusivo sistema a cursori visualizza i livelli di temperatura programmati e ne permette una regolazione immediata, di grado in grado.
Display a cristalli liquidi
Il display visualizza le informazioni relative a programmazione, ora, temperatura e stato di funzionamento dell’impianto.
Contaore
Un contaore azzerabile permette di tenere sotto controllo le ore di attività dell’impianto (accensioni).
Programmi selezionabili preimpostati
Programma di riscaldamento, programma di raffreddamento
Programma vacanze
Nel caso si desideri una temperatura fissa per alcune ore o alcuni giorni (ad esempio per mantenere più a lungo una temperatura confortevole
durante visite non previste o una temperatura antigelo di sicurezza durante assenze invernali).
Alimentazione
L’alimentazione a 3 pile microstilo (AA LR03) da 1,5 V garantisce più di due anni di funzionamento continuato.
Corpo removibile
Il corpo del cronotermostato può essere facilmente rimosso dalla base a parete per una comoda regolazione.
cronotermostati
digitali a cursori
CONTENUTO IMBALLO
• n. 1 cronotermostato TH/124
• n. 1 sacchetto viti fissaggio
23
Page 24
TH/127
TH/127TX
cronotermostato a cursori,
a parete, programmazione
settimanale
TERMOREGOLAZIONE
cronotermostato a cursori,
a parete, programmazione
settimanale, a radiofrequenza
cronotermostati
digitali a cursori
Il settimanale intelligente
Cronotermostato a cursori
che autoregola il proprio funzionamento
sulla base delle caratteristiche
dell’ambiente in cui è installato.
Il TH/127 calcola autonomamente
il giusto anticipo di accensione e la
frequenza delle attivazioni/spegnimento
dell’impianto, in modo da assicurare una
temperatura desiderata all’ora impostata
senza sprechi e dispendi di energia.
TH/127 TX
radiofrequenza senza fili
Disponibile in versione
a radiofrequenza: l’installazione
senza fili consente la massima
libertà di posizionamento all’interno
dell’abitazione, nel rispetto delle
strutture esistenti. Con l’ausilio
del ricevitore/attuatore (da ordinarsi
separatamente o già incluso nel
kit TH/127 TX-RX) collegato alla caldaia,
il cronotermostato invia i segnali
di accensione/spegnimento dell’impianto
di riscaldamento/raffrescamento via radio.
Colore grigio antracite
Colore bianco
24
I ricevitori per i cronotermostati
a radiofrequenza sono illustrati a pag. 26-27
DIMENSIONI PRODOTTO
133x96x31 mm
Page 25
Articolo Codice Descrizione
CRONOTERMOSTATO SETTIMANALE A CURSORI
TH/127 BB 6940-5900 Cronotermostato digitale a cursori settimanale, a parete, colore bianco,
alimentazione a batterie 3x1,5 V (AAA)
TH/127 GR 6940-6000 Cronotermostato digitale a cursori settimanale, a parete, colore grigio,
alimentazione a batterie 3x1,5 V (AAA)
CRONOTERMOSTATO SETTIMANALE A RADIOFREQUENZA
TH/127TX BB 6948-1400 Cronotermostato digitale a cursori settimanale a radiofrequenza, a parete,
colore bianco, alimentazione a batterie 3x1,5 V (AAA)
TH/127TX GR 6948-1500 Cronotermostato digitale a cursori settimanale a radiofrequenza, a parete,
colore grigio, alimentazione a batterie 3x1,5 V (AAA)
KIT A RADIOFREQUENZA
TH/127TX-RX BB 6940-6300 KIT 1 Cronotermostato a cursori settimanale a radiofrequenza, colore bianco,
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
TH/127TX-RX GR 6940-6400 KIT 1 Cronotermostati a cursori settimanali a radiofrequenza, colore grigio
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
TH/127-2TX-RX BB 6940-6500 KIT 2 Cronotermostati a cursori settimanali a radiofrequenza, colore bianco,
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
TH/127-2TX-RX GR 6940-6600 KIT 2 Cronotermostati a cursori settimanali a radiofrequenza, colore grigio,
alim. a batterie + 1 modulo ricevitore/attuatore a 1 canale alim. 230 V AC
FUNZIONI E CARATTERISTICHE PRINCIPALI
TERMOREGOLAZIONE
Display a cristalli
Programmazione
liquidi
settimanale
a cursori
C
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
P
C
AUT
LU MA ME GI VE SA DO
AUT AUT
min
AUT AUT
MAN MAN
24
36
6
20
Funzionemento
manuale
Programmazione
a cursori
Programmazione settimanale
Il cronotermostato permette di scegliere, per ogni giorno della settimana, tra il programma automatico, la regolazione manuale e l’esclusione
dell’impianto.
Anticipo automatico accensione
Permette al cronotermostato di autoadattare i tempi neccesari ad ottenere la temperatura desiderata all’orario prescelto.
cronotermostati
digitali a cursori
Alimentazione
L’alimentazione a pile stilo (AAA LR03) garantisce più di due anni di funzionamento continuato.
Corpo removibile
Il corpo del cronotermostato può essere facilmente rimosso dalla base a parete per una comoda regolazione.
CONTENUTO IMBALLO TH/127 (TH/127TX)
• n. 1 cronotermostato TH/127 (TH/127TX)
• n. 1 sacchetto accessori
CONTENUTO IMBALLO KIT TH/127TX-RX
• n. 1 cronotermostato TH/127TX
• n. 1 modulo ricevitore/attuatore TH/400 RX
• n. 1 sacchetto accessori
CONTENUTO IMBALLO KIT TH/127-2TX-RX
• n. 2 cronotermostati TH/127TX
• n. 1 modulo ricevitore/attuatore TH/400 RX
• n. 1 sacchetto accessori
25
Page 26
TH/400 RX e TH/404 RX
ricevitore/attuatore a 1/4 canali
TERMOREGOLAZIONE
a radiofrequenza
ricevitori/attuatori
TH/400 RX e TH/404 RX
Applicato alla caldaia ne consente
l’accensione/spegnimento, in funzione
del comando che gli perviene via radio
dal cronotermostato trasmettitore (o un
massimo di 4 cronotermostati nel modello
TH/404 RX a 4 canali) posto all’interno
dell’abitazione.
Nell’installazione senza fi li
un ricevitore, posto nel vano caldaia,
invia ai cronotermostati segnali in
radiofrequenza per l’attivazione
dell’impianto. L’installazione diviene
semplifi cata e lascia all’utente la libertà
nel posizionamento dei cronotermostati.
26
Page 27
Articolo Codice Descrizione
TH/400RX 6948-1200 Modulo ricevitore/attuatore a 1 canale, 4 moduli DIN, alim. 230 V AC
TH/404RX 6948-1300 Modulo ricevitore/attuatore a 4 canale, 4 moduli DIN, alim. 230 V AC
COMPATIBILITÀ
TERMOREGOLAZIONE
TH/400 TX
TH/400 RX RICEVITORE MONOCANALE
TH/404 RX RICEVITORE MULTICANALE
TH/127 TX
Ricevitore a un canale per TH/127 TX e TH/400 TX. Applicato alla caldaia ne
consente l’accensione e lo spegnimento. Il comando di accensione e spegnimento gli
perviene via radio da un cronotermostato trasmettitore (TH/127 TX e TH/400 TX) posto
all’interno dell’abitazione. Per facilitare l’acquisto, sono stati creati due kit comprensivi
di un trasmettitore e un ricevitore denominati TH/127 TX-RX e TH/400 TX-RX.
Ricevitore a quattro canali per TH/127 TX e TH/400 TX. Applicato alla caldaia ne
consente l’accensione e lo spegnimento. Il comando di accensione e spegnimento
gli perviene da un massimo di quattro cronotermostati trasmettitori (TH/127 TX e
TH/400 TX) posti all’interno dell’abitazione. Per facilitare l’acquisto, sono stati creati
due kit comprensivi di un trasmettitore e due ricevitori denominati TH/127-2TX-RX e
TH/402TX-RX.
FREQUENZA DI TRASMISSIONE 430 MHz
!
CONTENUTO IMBALLO TH/400RX
• n. 1 ricevitore monocanale TH/400RX
CONTENUTO IMBALLO TH/404RX
• n. 1 ricevitore a 4 canali TH/404RX
a radiofrequenza
ricevitori/attuatori
27
Page 28
TA
termostati ambiente
TERMOREGOLAZIONE
ambiente
termostati
TA/01 TA/02 TA/03
termostati ambiente
Sono progettati per il controllo
On-Off della temperatura ambiente;
trovano applicazione nei sistemi di
riscaldamento a zone e nei sistemi di
condizionamento.
Articolo Codice Descrizione
TA/01 6949-0100 Termostato ambiente modello base
TA/02 6949-0200 Termostato ambiente modello base più spia luminosa
28
TA/03 6949-0300 Termostato ambiente modello base più interruttore acceso/spento
DIMENSIONI PRODOTTO
83x83x40 mm
Regolazione intervallo temperatura
DA 10° C
Da 10° C a 30° C.
A 30° C
Page 29
TA
termostati Fan-coil
TERMOREGOLAZIONE
TA/F01 TA/F02 TA/F03
termostati Fan-Coil
Sono progettati per il controllo della
temperatura ambiente con azione On-Off,
e trovano applicazione nei sistemi di
condizionamento per il comando di
Fan-Coil a due tubi con ventilatore a tre
velocità. L’elemento sensibile è costituito
da una doppia membrana riempita con un
fl uido in combinazione liquido-gas,
la cui pressione cambia al variare della
temperatura, causando lo scatto
del contatto di regolazione.
Lo stile moderno ed elegante rende
questi termostati adattabili a qualsiasi
ambiente. I tre modelli si differenziano
per le seguenti funzioni:
TA/F01 modello base;
TA/F02 dispone di un commutatore
estate/inverno;
TA/F03 opera con un sistema
di commutazione estate/inverno
centralizzato.
Articolo Codice Descrizione
TA/F01 6949-0400 Termostato fan-coil modello base
TA/F02 6949-0500 Termostato fan-coil modello base più commutatore estate/inverno
TA/F03 6949-0600 Termostato fan-coil modello base predisposto per la commutazione
centralizzata estate/inverno
Fan-coil
termostati
DIMENSIONI PRODOTTO
85x130x40 mm
Regolazione intervallo temperatura
DA 10° C
Da 10° C a 30° C.
A 30° C
29
Page 30
TABELLA TECNICA CRONOTERMOSTATI
CRONOTERMOSTATO DIGITALE
TERMOREGOLAZIONE
CRONOTERMOSTATO DIGITALE A CURSORI
CRONOTERMOSTATI A RADIOFREQUENZA
PROGRAMMAZIONE GIORNALIERA
PROGRAMMAZIONE SETTIMANALE
INSTALLAZIONE DA INCASSO
INSTALLAZIONE A PARETE
DISPLAY RETROILLUMINATO
DISPLAY A CRISTALLI LIQUIDI
COVER INTERCAMBIABILI INCLUSE NELLA
CONFEZIONE
VESTIBILITÀ CON LE PLACCHE DELLE SERIE
CIVILI
PROGRAMMA DI RISCALDAMENTO/
CONDIZIONAMENTO
PROGRAMMA JOLLY
PROGRAMMA VACANZE/MANUALE
TEMPORIZZAZIONI
PROGRAMMA DI REGOLAZIONE
PROPORZIONALE/INTEGRALE
CALIBRAZIONE DELLA MISURA
DELLA TEMPERATURA
3 LIVELLI DI TEMPERATURA
5 LIVELLI DI TEMPERATURA
REGOLAZIONE MANUALE
CONTAORE
ANTICIPO AUTOMATICO
CORPO REMOVIBILE
TIMER RISPARMIO
AUTOCONFIGURANTE/AUTOADATTATIVO
COLLEGAMENTO IN RADIOFREQUENZA
DIFFERENZIALE TERMICO
GESTIONE DA REMOTO
STATO BATTERIA
ALIMENTAZIONE A PILE
ALIMENTAZIONE DA RETE
DIMENSIONI IN mm (LxAxP)
PAGINA CATALOGO
TH/350 TH/345 TH/300 TH/450 TH/400
•••••
•••••
•••
••
••
•••••
••
•••
•••••
•••••
•••••
••
••
•••••
•••••
•••••
••
•••••
••
da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C
••
•••••
3 AAA 3 AAA 3 AAA 3 AAA 3 AAA
96x59x49,8 96x59x49,8 96x59x49,8 120x86x19,7 116x80x21
8-9 10-11 12-13 14-15 16-17
TABELLA TECNICA TERMOSTATI
ANTICIPATORE TERMICO
LAMPADA SPIA
COMMUTATORE ESTATE/INVERNO
COMMUTATORE A 3 VELOCITÀ
INTERRUTTORE ACCESO/SPENTO
DIMENSIONI IN mm (LxAxP)
PAGINA CATALOGO
tabella tecnica
30
TA/01 TA/02 TA/01
•
•
83x83x40 83x83x40 83x83x40
28 28 28
Page 31
TABELLA TECNICA CRONOTERMOSTATI
TH/100 TH/125 TH/124 TH/127 TH/400 TX TH/127 TX
• •
••• •
••
••• •
• •
• • o semi incasso • • • •
••••••
•
••••••
• •••
••••••
••
••
•
•
••••••
•
TERMOREGOLAZIONE
••••••
•••
••
••
da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,2°C a ±0,4 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C da ±0,1°C a ±0,9 °C
•
••••••
3 AA 3 AAA 3 AA 3 AAA 3 AAA 3 AAA
132x82x37 133x93x25,5 135,5x82x33 133x96x31 116x80x21 133x96x31
18-19 20-21 22-23 24-25 16-17 24-25
TABELLA TECNICA TERMOSTATI
TA/F01 TA/F02 TA/F03
••
termostato interno • centralizzato
•••
•••
85x130x40 85x130x40 85x130x40
29 29 29
tabella tecnica
31
Page 32
10.2007/2459-0096/3.000 ELLERANI - S.Vito/PN - 07F1093
BPT S.p.A. si riserva il diritto di modificare in qualsiasi momento le indicazioni riportate all’interno di questo documento.
WWW.BPT.IT
BPT SpA
Via Roma, 41
30020 Cinto Caomaggiore (VE)
Tel. +39 0421/241241
Fax +39 0421/241053
Sede legale:
Via Stazione, 26
33079 Sesto al Reghena (PN)
[email protected]
Loading...
