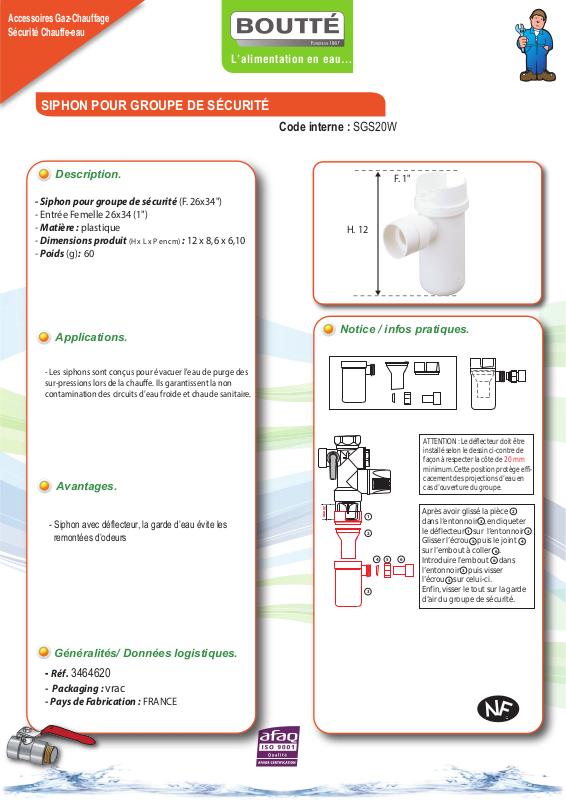

Page 1
Accessoires Gaz-Chauffage
Sécurité Chauffe-eau
SIPHON POUR GROUPE DE SÉCURITÉ
L’alimentation en eau…
Code interne : SGS20W
Description.
- Siphon pour groupe de sécurité (F. 26x34")
- Entrée Femelle 26x34 (1")
- Matière : plastique
- Dimensions produit
(H x L x P en cm)
: 12 x 8,6 x 6,10
- Poids (g): 60
Applications.
- Les siphons sont conçus pour évacuer l'eau de purge des
sur-pressions lors de la chaue. Ils garantissent la non
contamination des circuits d'eau froide et chaude sanitaire.
Avantages.
- Siphon avec déflecteur, la garde d’eau évite les
remontées d’odeurs
F. 1"
H. 12
Notice / infos pratiques.
ATTENTION : Le déflecteur doit être
installé selon le dessin ci-contre de
façon à respecter la côte de 20 mm
minimum. Cette position protège efficacement des projections d’eau en
cas d’ouverture du groupe.
20 mm
1
2
4
5
3
Après avoir glissé la pièce
dans l’entonnoir , encliqueter
le déflecteur sur l’entonnoir
Glisser l’écrou puis le joint
sur l’embout à coller .
6
Introduire l’embout dans
l’entonnoir puis visser
l’écrou sur celui-ci.
Enfin, visser le tout sur la garde
d’air du groupe de sécurité.
3
1 3
5 4
3
5
2
.
6
6
Généralités/ Données logistiques.
- Dimensions packaging (coque):
120x70x20 mm.
-
Réf.
- Poids produit + packaging :
- Code douanier :
- Pays de Fabrication : RUSSIE
3464620
- Packaging :
vrac
xxxxxxxxxx
37 g.
- Pays de Fabrication : FRANCE
- Pays d’expédition : FRANCE
