Botslab PT W313 3MP User guide

Bądź bezpieczny, bądź Botslab

Przewodnik szybkiego uruchamiania ka-

mery Wi - Fi Botslab PT Battery

Lista

przedmiotów

Po otwarciu opakowania sprawdź, czy główny moduł nie jest uszkodzony
i upewnij się, że wszystkie akcesoria są obecne.

Lista przedmiotów

Kamera

Kopułowa x 1

Instrukcja

Obsługi x1

kamery

Kabel Ładujący Typu C

x 1

Naklejka

Ostrzegawcza x 1

Śruba Opakowanie x1

Uchwyt do Kamery

Kopułowej x 1

Naklejka

Pozycjonująca x 1

przedmiotów panelu

Lista

słonecznego

Panel

Słoneczny x1

Podstawa

Nakrętka

Zaciskowa x 1

Ramię

Wspornika x 1

Nakrętka

Podstawy x 1

Zestaw Śrub x1

Naklejka

Pozycjonująca x1

Ilustracje produktu i akcesoriów w przewodniku szybkiego uruchamiania

są schematycznymi diagramami tylko do celów referencyjnych.

Wygląd produktu

Antena

Kamera kopułkowa

nawias

Lampka wskaźnikowa

Obiektyw kamery

Otwór mikrofonu

Światło IR / Światło białe

Czujnik PIR

Panel słoneczny

Uchwyt panelu
słonecznego

Przycisk zasilania

Karta micro SD

Przycisk RESET

Głośnik

otwór wyjściowy

Typ - C

port ładowania

Karta pamięci : Maksymalnie 256 GB

Wytyczne dotyczące łączenia z siecią

Pobieranie i instalacja aplikacji

Metoda 1 : Zeskanuj kod QR poniżej za pomocą swojego telefonu, aby

pobrać i zainstalować aplikację Botslab.

Metoda 2 : Wyszukaj i pobierz aplikację Botslab z App Store lub Google
Play, a następnie ją zainstaluj.

Dostępne w

APLIKACJA ANDROID NA

Google Play

Zeskanuj, aby pobrać

aplikację Botslab

Przewodnik po połączeniu

Przed użyciem aplikacji do dodania kamery, naciśnij i przytrzymaj przycisk
ZASILANIA przez 3 sekundy, aby ją włączyć.

Jeśli wskaźnik powoli miga na czerwono,

Przycisk zasilania

oznacza to, że kamera kopułkowa jest

gotowa i można ją skongurować.

Dodaj urządzenie

Otwórz aplikację Botslab, kliknij przycisk Rejestracja, aby zarejestrować

konto Botslab. Jeśli masz już konto, kliknij przycisk "Zaloguj się" i wpro-

wadź swoje dane logowania oraz hasło, aby się zalogować.

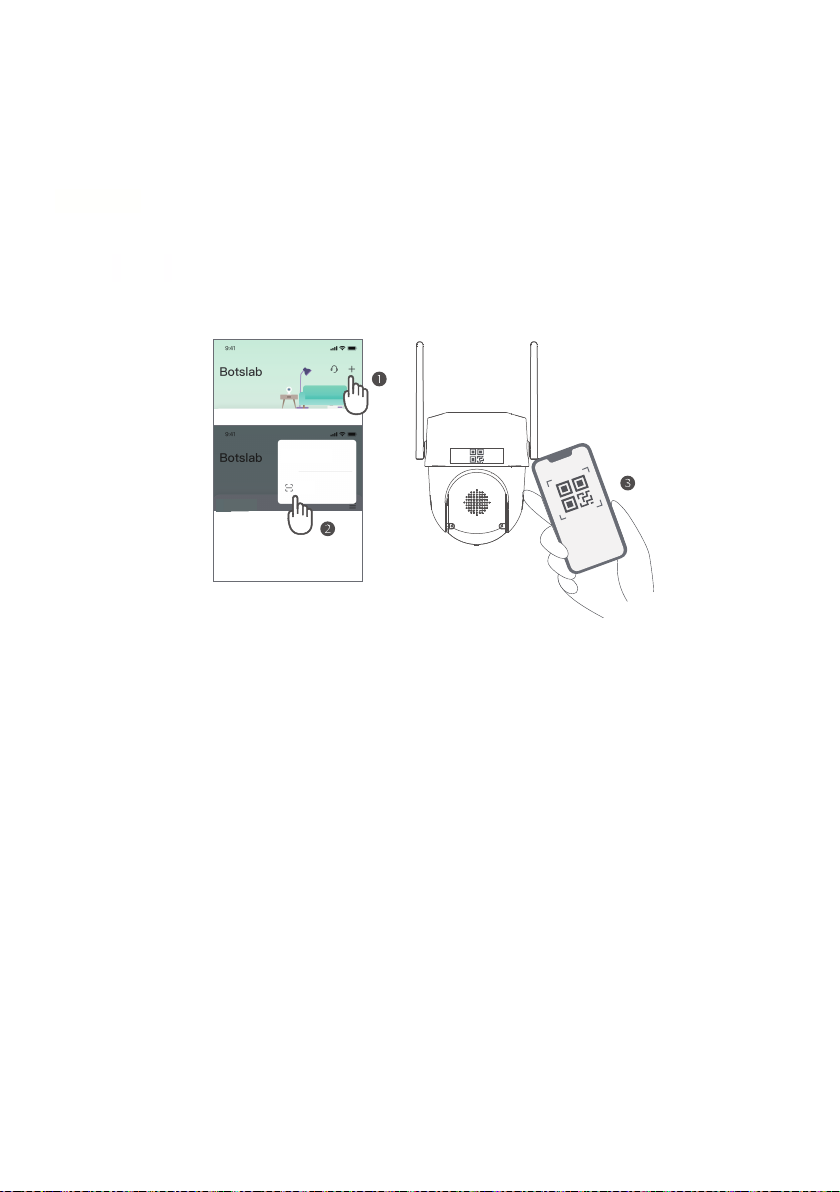

Metoda 1:

Po zalogowaniu kliknij przycisk " + " w prawym górnym rogu strony głównej, wybierz "Ska­nuj", a następnie użyj telefonu, aby zeskanować kod QR na kamerze, aby uzyskać dostęp
do strony konguracji sieci. Postępuj zgodnie z instrukcjami, aby dodać kamerę.

+ Dodaj urządzenie

Moje urządzenia (1)

Skanuj

Metoda 2:

Po zalogowaniu kliknij przycisk " + " w prawym górnym rogu strony

głównej aplikacji, aby dodać kamerę według modelu.

Zalecane

Dodaj urządzenie

Dzwonek do drzwi

Kamera

Kamera samochodowa

Odkurzacz

Robot

Czyścik Wideodomofon R801

Zamek do drzwi

Wideodomofon

Zamek do drzwi

Kamera wewnętrzna C201

Kamera Wi - Fi

Dzwonek do drzwi

Wideodomofon R801

Kamera

PT Battery W313

Kamera wewnętrzna 2 C211

Kamera wewnętrzna 2 Pro

360 Wideodomofon

Kamera Wi - Fi

PT Battery W313

Proszę upewnić się, że otoczenie jest ciche podczas używania fal dźwiękowych

do parowania.

Upewnij się,

że kamera jest podłączona do WiFi w paśmie częstotliwości

2,4GHz.

Instrukcja instalacji

Instalacja kamery :

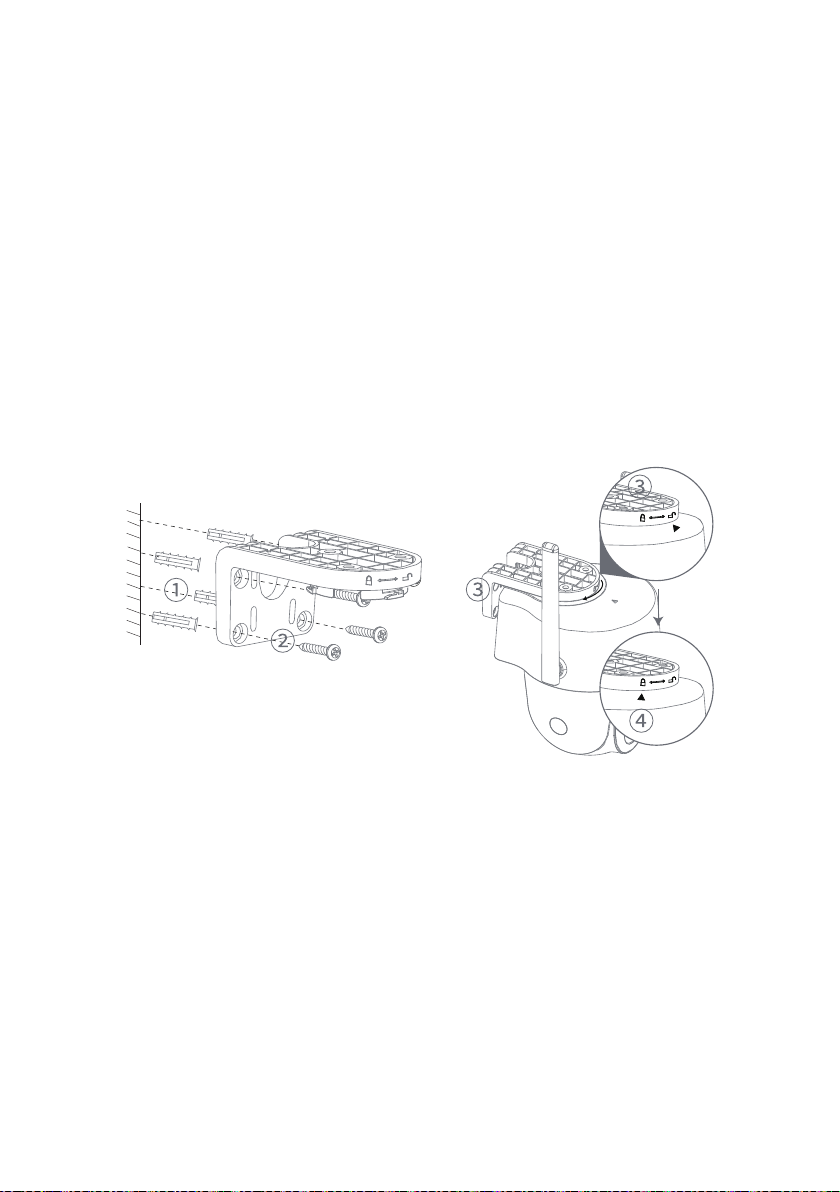

Montaż na ścianie :

1. Przyklej naklejkę pozycjonującą do ściany i wywierć otwór zgodnie z
pozycją pokazana na diagramie.

2. Włóż kołek rozporowy do ściany w miejscu otworu naklejki pozycjo­nującej.

3. Przymocuj podstawę uchwytu za pomocą śrub.

4. Dopasuj kamerę do slotu, pchnij ją w górę do zamocowanego uchwytu i

obróć kamerę, aż będzie zgodna ze znakiem pozycjonującym na uchwycie
ściennym.

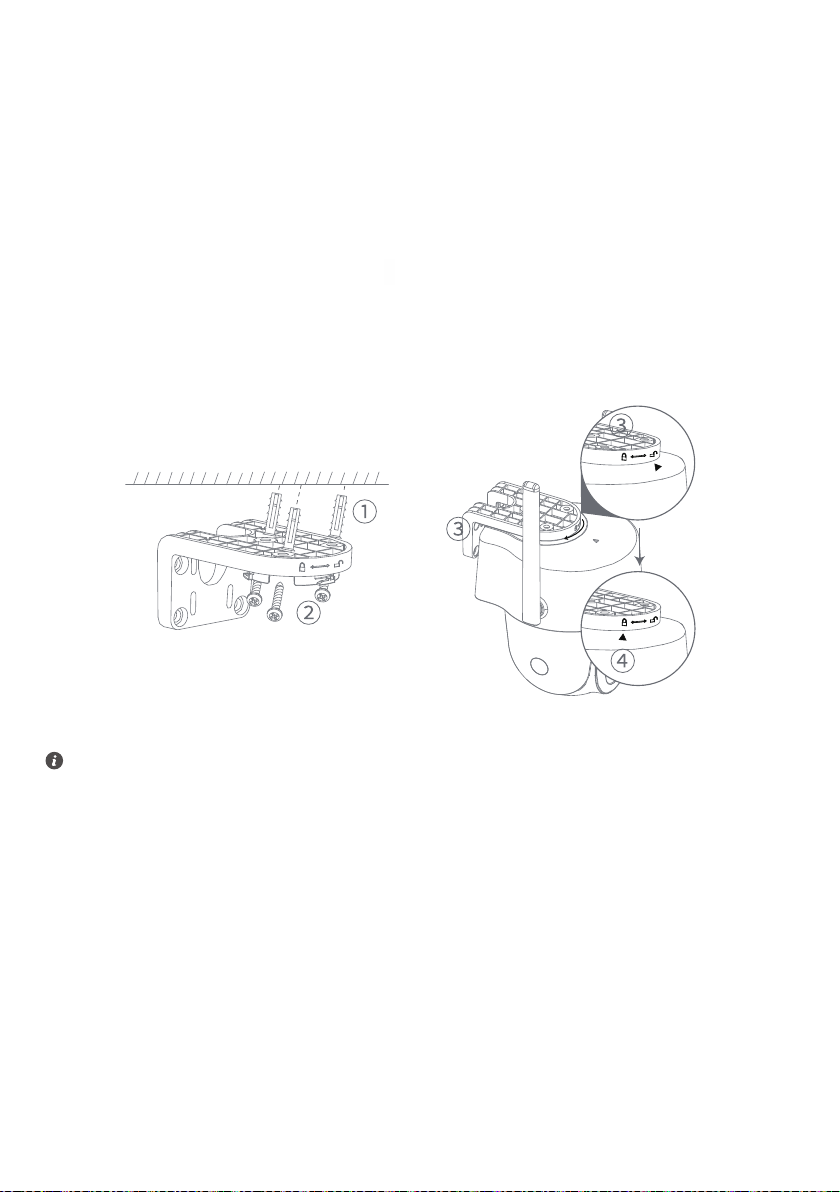

Zawieszenie :

1. Przyklej naklejkę pozycjonującą do ściany i wywierć otwór zgodnie z

pozycją pokazana na diagramie.

2. Włóż kołek rozporowy do ściany w miejscu otworu naklejki pozy­cjonującej.

3. Przymocuj podstawę uchwytu za pomocą śrub.

4. Dopasuj kamerę do slotu, pchnij ją w górę do zamocowanego uchwytu i
obróć kamerę, aż będzie zgodna ze znakiem pozycjonującym na uchwy-

cie ściennym.

uwagę na środki ochrony przed piorunami na zewnątrz.

Zwróć

Montaż paneli słonecznych :

1. Użyj dołączonych śrub, aby przymocować podstawę do miejsca instalacji. Jeśli powierzchnia

instalacji jest miękka lub niestabilna, najpierw wywierć otwór w ścianie wiertłem 6.0 mm,

następnie włóż gumowy kołek rozporowy do otworu i przymocuj podstawę

za pomocą śrub.

Gumowy korek rozszerzający-

Podstawa

Śruby

Ściana •

2. Najpierw wstaw nakrętki podstawy do ramienia mocującego, a następnie do­kręć okrągłą nakrętkę zaciskową do ramienia mocującego.

Nakrętka podstawy

Przód

Nakrętka zaciskowa

Ramię mocujące

Tył

3. Bezpiecznie przymocuj ramię mocujące do tyłu panelu słonecznego za pomocą

podanych śrub.

Tył panelu słonecznego

4. Dokręć nakrętkę zaciskową do podstawy i upewnij się, że ramię mocujące jest nachylone
do góry.

Podstawa

Nakrętka zaciskowa

5. Podczas regulacji pozycji panelu słonecznego w poziomie, proszę po­luzować nakrętkę zaciskową, obrócić ramię mocujące i dokręcić nakrętkę

zaciskową po ustawieniu panelu słonecznego w pożądanej pozycji.

Nakrętka zaciskowa

Ramię mocujące

Nakrętka podstawy

6. Kąt nachylenia panelu słonecznego można regulować w pionie, z maksymal­nym kątem 90 °.

Po instalacji proszę sprawdzić wszystkie elementy blokujące, aby upewnić się, że są

solidnie dokręcone.

℗ Proszę regularnie używać miękkiej, wilgotnej szmatki do wycierania po-

wierzchni panelu słonecznego, aby usunąć kurz lub zanieczyszczenia.

Jak dostosować orientację paneli słonecznych :

1. Znajdź miejsce z największą ilością bezpośredniego światła słonecznego w ciągu dnia .

2. Nachyl panel słoneczny do góry pod kątem 30 ° .

3. Jeśli jesteś na półkuli północnej , skieruj go na południe ; jeśli jesteś na pół­kuli południowej , skieruj go na północ .

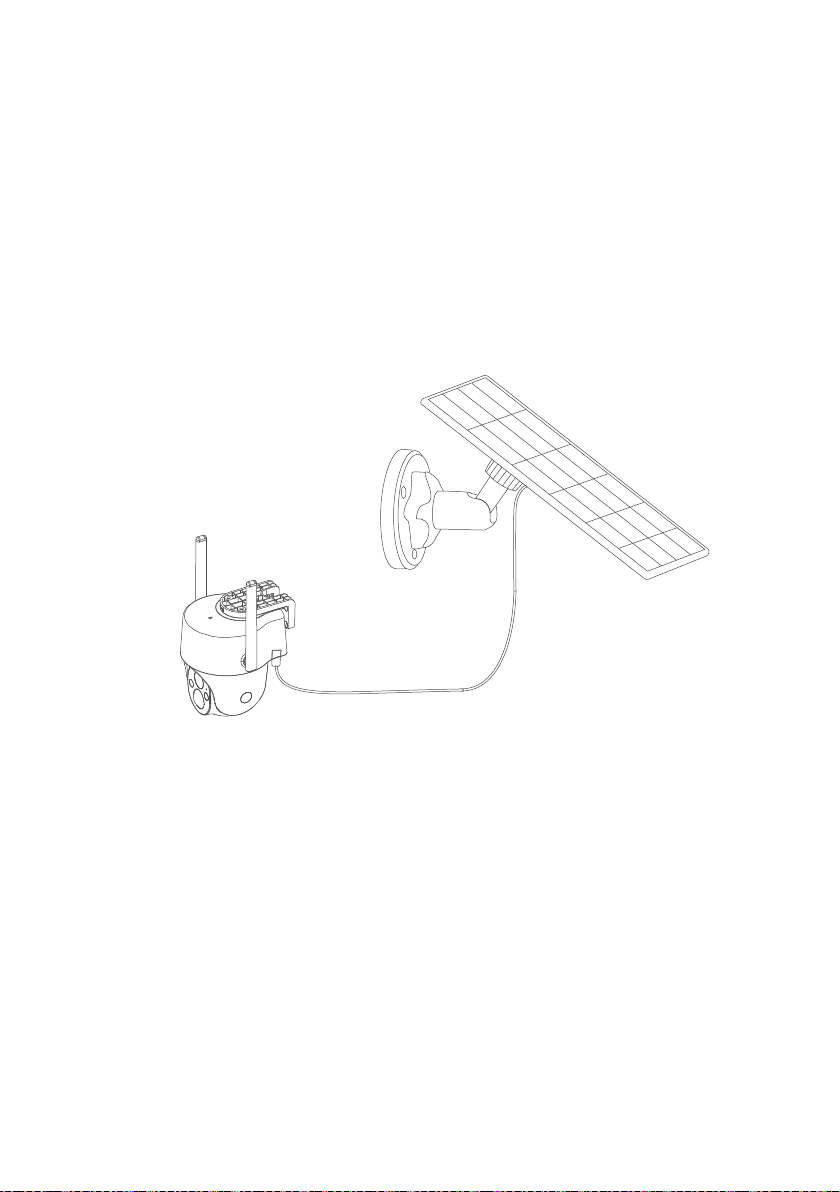

Instalacja i podłączenie kamery oraz panelu słonecznego :

Włóż kabel połączeniowy panelu słonecznego do portu zasilania typu C kamery .

Środki ostrożności

1. Aby uzyskać lepsze wyniki obrazu w nocy , trzymaj obiektyw z przodu lub z
boku z dala od obiektów odbijających światło , takich jak szkło i białe
ściany . To zapobiegnie zbyt jasnemu wyglądowi pobliskich obiektów,
podczas gdy odległe obiekty mogą wydawać się ciemne lub białe .

2. Umieść urządzenie w miejscu z dobrą jakością sygnału sieciowego i
trzymaj je z dala od metalowych obiektów ( takich jak metalowe uchwyty
, metalowe drzwi i okna ) lub innych źródeł zakłóceń sygnału . 3.

Jest normalne, że urządzenie generuje ciepło podczas pracy .

4. Ten produkt jest zaprojektowany do pracy w zakresie temperatur od -20 ° C
do + 50 ° C . Nie używaj tego produktu w środowiskach, które są zbyt gorące

lub zbyt zimne.

Opis stanu pracy

Status diody wskaźnikowej

Światło wyłączone

Solidny niebieski

Szybko migający niebieski

Solidny czerwony

Szybko migający czerwony

Wolno migający czerwony

Producent zastrzega sobie prawo do dostosowania

Wyłączony / PIR nie obudzony / Brak operacji przez długi czas

Kamera online

Kamera jest oglądana

Uruchamianie urządzenia / awaria

Aktualizacja urządzenia w toku / Miganie 3-5 razy przed

wyłączeniem oznacza niski poziom naładowania baterii

Oczekiwanie na konfigurację sieci

funkcjonalności produktu

poprzez aktualizacje oprogramowania lub dostosowania oprogramowania.

Ważne oświadczenie

Bezpieczeństwo informacji osobistych

Aby zapewnić bezpieczeństwo sobie i swojej rodzinie, upewnij się, że Twój produkt

jest powiązany tylko z autoryzowanymi osobami. Botslab podejmie surowe środki

w celu zapewnienia bezpieczeństwa Twoich i Twojej rodziny informacji.

Opis zawartości materiałów niebezpiecznych

Toksyczne i szkodliwe substancje i pierwiastki

Komponent

Plastik

obudowa

Płytka drukowana

komponenty

Kabel zasilający

Obiektyw

Niniejszy formularz został przygotowany zgodnie z SJ / T11364.

○ Wskazuje, że dla każdego elementu w tym produkcie, wspomniany substancja nie-

bezpieczna jest poniżej wymagań określonych w standardzie GB / T26572.

Ołów Rtęć Kadm

Sześciowartościowy

Polibromowany

Bifenyl

Polibromowany

Difenyletery

X: substancja niebezpieczna

w co najmniej

jednym jednorodnym ma-t

eriale tej części 10 przekracza limit określony w GB/T26572. Jedna-
kże spełnia wymagania limitów określone w Liście Zwalniających Aplikacji

Substancji Niebezpiecznych Zidentyfikowanych w Katalogu Zarządzania.

Uwagi: Zawartość ołowiu w niewielkiej liczbie specjalnych komponentów SMT (ta-

kich jak rezystory wysokiego napięcia, rezystory ceramiczne, diody itp.) w części
oznaczonej "x" w powyższej tabeli może wynosić
w śrubach lub rdzeniach kabli danych może wynosić

≥ 0,1%. Zawartość ołowiu

≥0,1% z powodu

zastosowania wysokowydajnego stopu. Te komponenty są zgodne z klauzulami

zwolnienia Dyrektywy UE ROHS. Na tym etapie, z powodu ograniczeń globalnego

poziomu rozwoju technologii, nie ma alternatywnych technologii i części, a zawartość

ołowiu w zewnętrznych częściach kontaktowych produktu spełnia wymagania

ochrony środowiska.

INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. [phone]
[email protected]

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

https://serwis.innpro.pl/gwarancja

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada
urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub
15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają
je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który
z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada
urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub
5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają je
trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Botslab Inc. niniejszym oświadcza, że typ urządzenia radiowego
Obrotowa kamera zewnętrzna WiFi Botslab PT W313 3MP z panelem solarnym

jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest
dostępny pod następującym adresem internetowym: https://files.innpro.pl/

Botslab

Adres producenta: 919 North Market Street, Suite 950, Wilmington, New Castle,
Delaware, USA

Częstotliwość radiowa: 2412MHz - 2472MHz
Maksymalna moc częstotliwości radiowej: 19.9dBm
