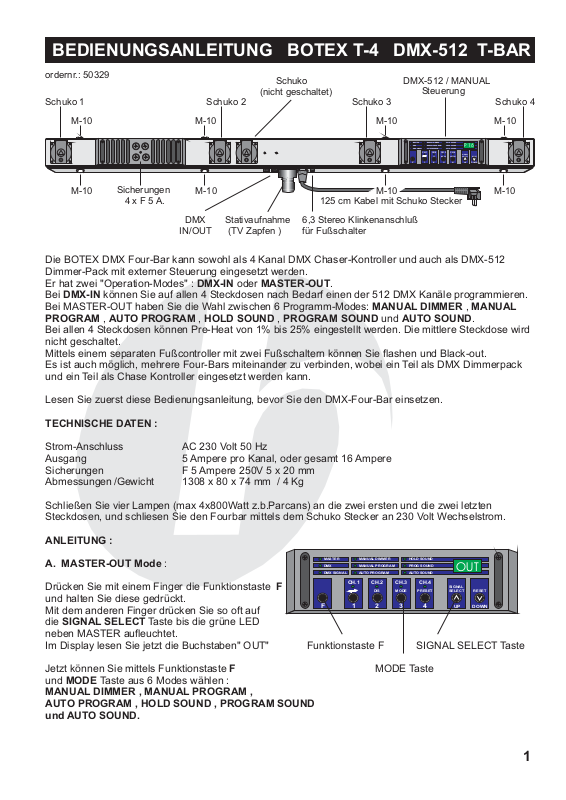

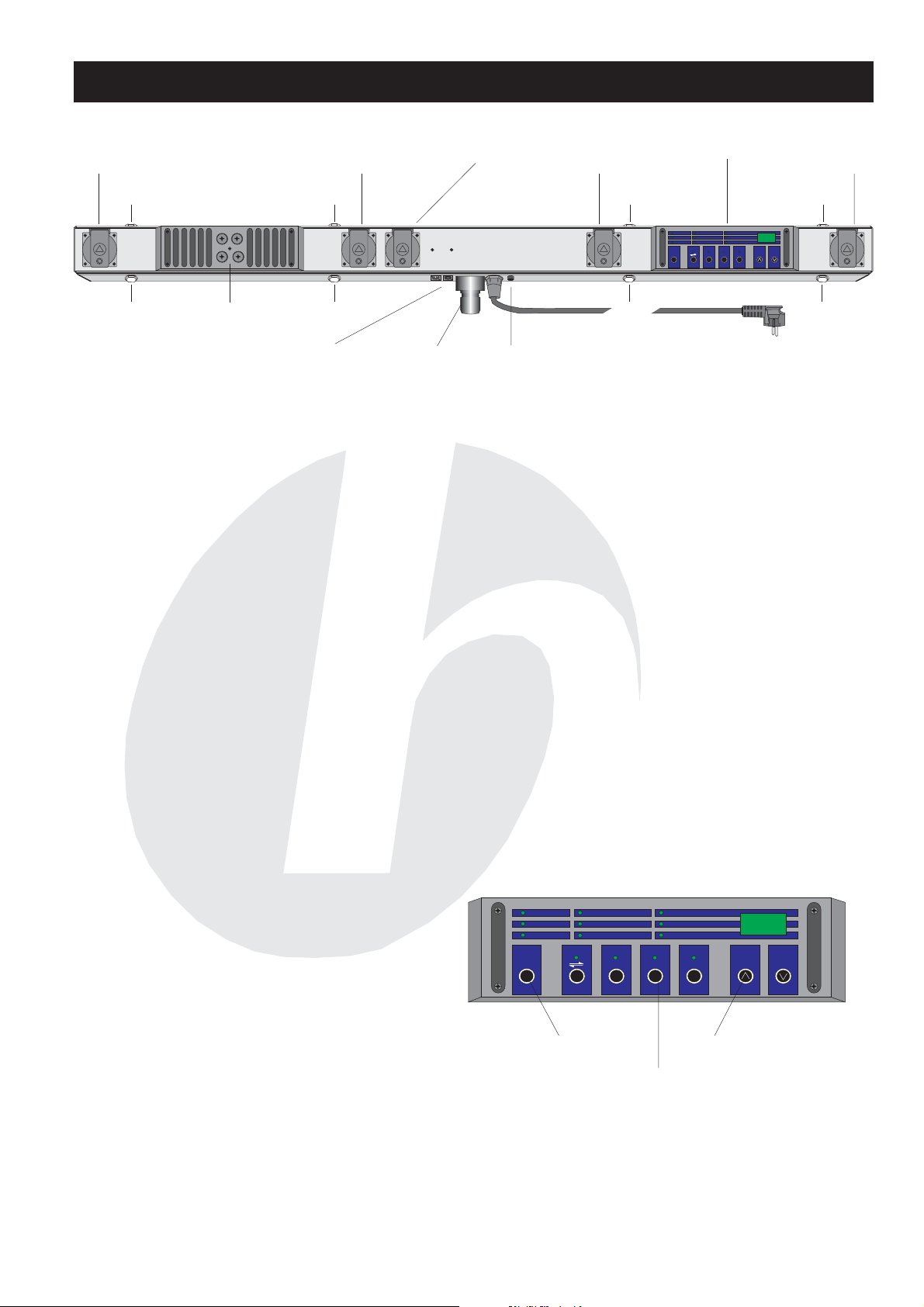

BEDIENUNGSANLEITUNG BOTEX T-4 DMX-512 T-BAR
ordernr.: 50329
Schuko
(nicht geschaltet)
Schuko 1 Schuko 2
M-10
IP44 IP44IP44IP44 IP44
M-10
Sicherungen
4xF5A.
M-10
M-10
DMX
IN/OUT
Stativaufnahme
(TV Zapfen )
125 cm Kabel mit Schuko Stecker
6,3 Stereo Klinkenanschluß für Fußschalter
Schuko 3
DMX-512 / MANUAL
Steuerung
Schuko 4
M-10 M-10
MASTER
DMX
DMXSIGNAL
PROGSOUND
MANUALPROGRAM
AUTOPROGRAM AUTOSOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
SIGNAL SELECT
P16
UP
RESET
DOWN
HOLDSOUND
MANUALDIMMER
M-10 M-10
Die BOTEX DMX Four-Bar kann sowohl als 4 Kanal DMX Chaser-Kontroller und auch als DMX-512 Dimmer-Pack mit externer Steuerung eingesetzt werden. Er hat zwei "Operation-Modes" : oder .
DMX-IN
Bei können Sie auf allen 4 Steckdosen nach Bedarf einen der 512 DMX Kanäle programmieren. Bei MASTER-OUT haben Sie die Wahl zwischen 6 Programm-Modes: ,
PROGRAM AUTO PROGRAM HOLD SOUND PROGRAM SOUND AUTO SOUND
, , , und .
DMX-IN MASTER-OUT
MANUAL DIMMER MANUAL
Bei allen 4 Steckdosen können Pre-Heat von 1% bis 25% eingestellt werden. Die mittlere Steckdose wird nicht geschaltet. Mittels einem separaten Fußcontroller mit zwei Fußschaltern können Sie flashen und Black-out. Es ist auch möglich, mehrere Four-Bars miteinander zu verbinden, wobei ein Teil als DMX Dimmerpack und ein Teil als Chase Kontroller eingesetzt werden kann.
Lesen Sie zuerst diese Bedienungsanleitung, bevor Sie den DMX-Four-Bar einsetzen.
TECHNISCHE DATEN :
Strom-Anschluss AC 230 Volt 50 Hz Ausgang 5 Ampere pro Kanal, oder gesamt 16 Ampere Sicherungen F 5 Ampere 250V5x20mm Abmessungen /Gewicht 1308 x 80 x 74 mm / 4 Kg
Schließen Sie vier Lampen (max 4x800Watt z.b.Parcans) an die zwei ersten und die zwei letzten Steckdosen, und schliesen Sie den Fourbar mittels dem Schuko Stecker an 230 Volt Wechselstrom.
ANLEITUNG :
A. MASTER-OUT Mode
:
Drücken Sie mit einem Finger die Funktionstaste und halten Sie diese gedrückt. Mit dem anderen Finger drücken Sie so oft auf
SIGNAL SELECT
die Taste bis die grüne LED
MASTER
DMX
DMX SIGNAL
F
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
SIGNAL SELECT
UP
OUT
RESET
DOWN
neben MASTER aufleuchtet. Im Display lesen Sie jetzt die Buchstaben" OUT" Funktionstaste F SIGNAL SELECT Taste
Jetzt können Sie mittels Funktionstaste MODE Taste
MODE
und Taste aus 6 Modes wählen :
F
MANUAL DIMMER , MANUAL PROGRAM , AUTO PROGRAM , HOLD SOUND , PROGRAM SOUND und AUTO SOUND.
1
Page 2
BEDIENUNGSANLEITUNG BOTEX T-4 DMX-512 T-BAR

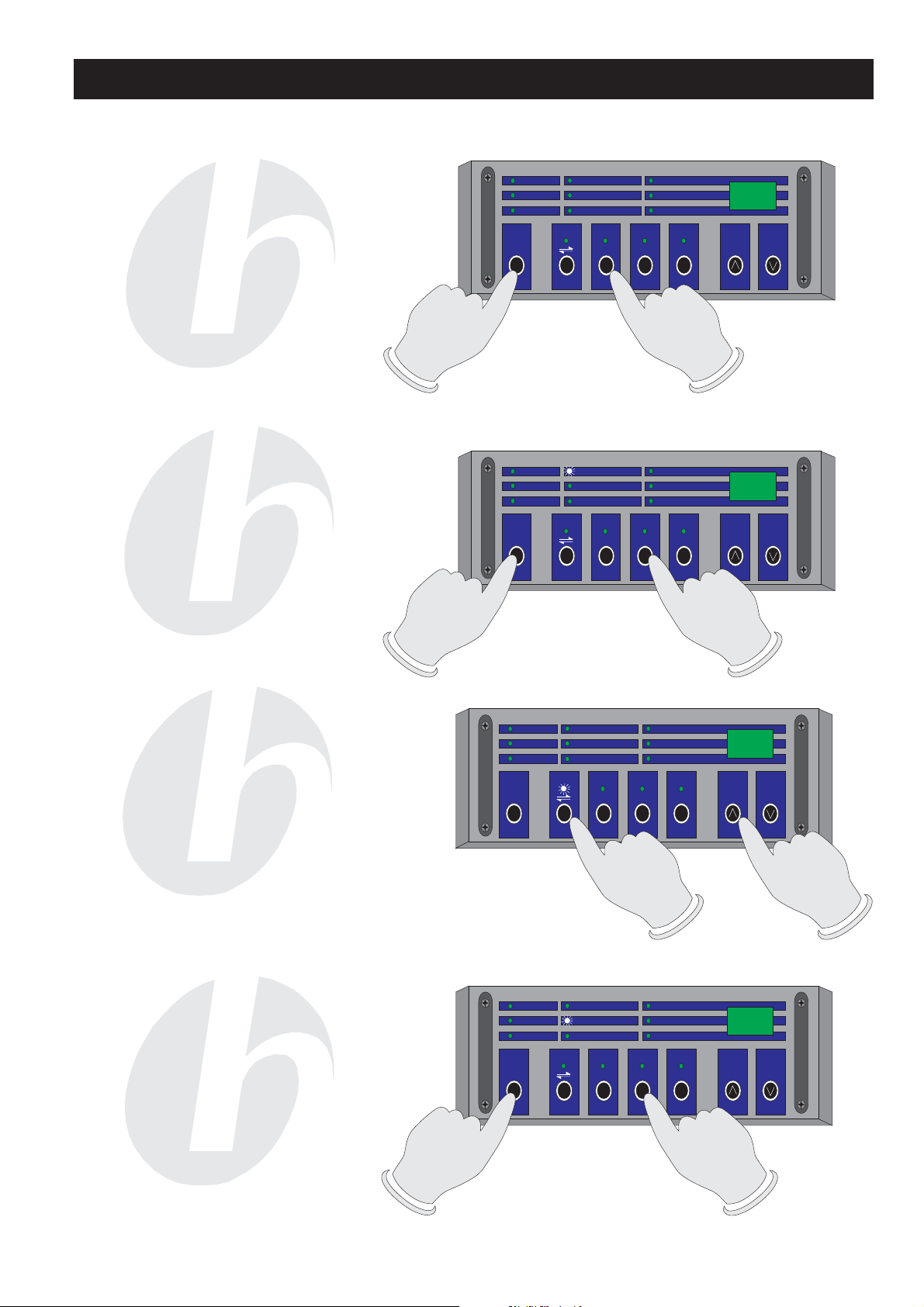

A-1 SWITCH oder DIM einstellen
Mittels Funktionstaste und die Taste
F D/S
können sie wählen ob die FOURBAR als dimm-bar oder als switchbar arbeitet. Lesen Sie im Display die Buchstaben
NOa
dan ist die FOURBAR als Dimmer einsetzbar und Sie können von 0-100% dimmen. Lesen Sie die Buchstaben , ist sie als
CAO
Switchbar geschaltet und 0-50% ist "aus", und 51-100% ist "an".
A-2 MANUAL DIMMER
Drücken Sie mit einem Finger die Funktions­taste F und halten Sie diese gedrückt. Mit dem anderen Finger drücken Sie so oft auf die MODE Taste bis die grüne LED neben MANUAL DIMMER aufleuchtet.
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
HOLD SOUND
PROG SOUND
NOA
SIGNAL SELECT
DOWN
UP
out
SIGNAL SELECT
DOWN
UP
RESET
RESET
Jetzt können Sie Alle 4 Kanäle einzeln nach Lichtbedarf dimmen oder switchen ( ).
A-1
Drücken Sie die CH-1 Taste und das grüne LED fängt an zu blinken. Jetzt können Sie mittels die UP und DOWN Tasten die gewünschte Lichtstärke einstellen. Drücken Sie jetzt die CH-2, CH-3 oder CH-4 Taste und stellen Sie mittels die UP und DOWN Taste auch hier die gewünschte Lichtstärke ein.
A-3 MANUAL PROGRAM
Drücken Sie die Funktiontaste (festhalten) und drücken Sie die Taste bis die grüne
MODE
F
LED neben MANUAL PROGRAM aufleuchtet.
Jetzt können Sie mit die UP und DOWN Taste wählen zwischen 16 Lauflicht­Programme
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
HOLD SOUND
PROG SOUND
D99
SIGNAL SELECT
UP
P16
SIGNAL SELECT
UP
RESET
DOWN
RESET
DOWN
2
Page 3
BEDIENUNGSANLEITUNG BOTEX T-4 DMX FOUR-BAR

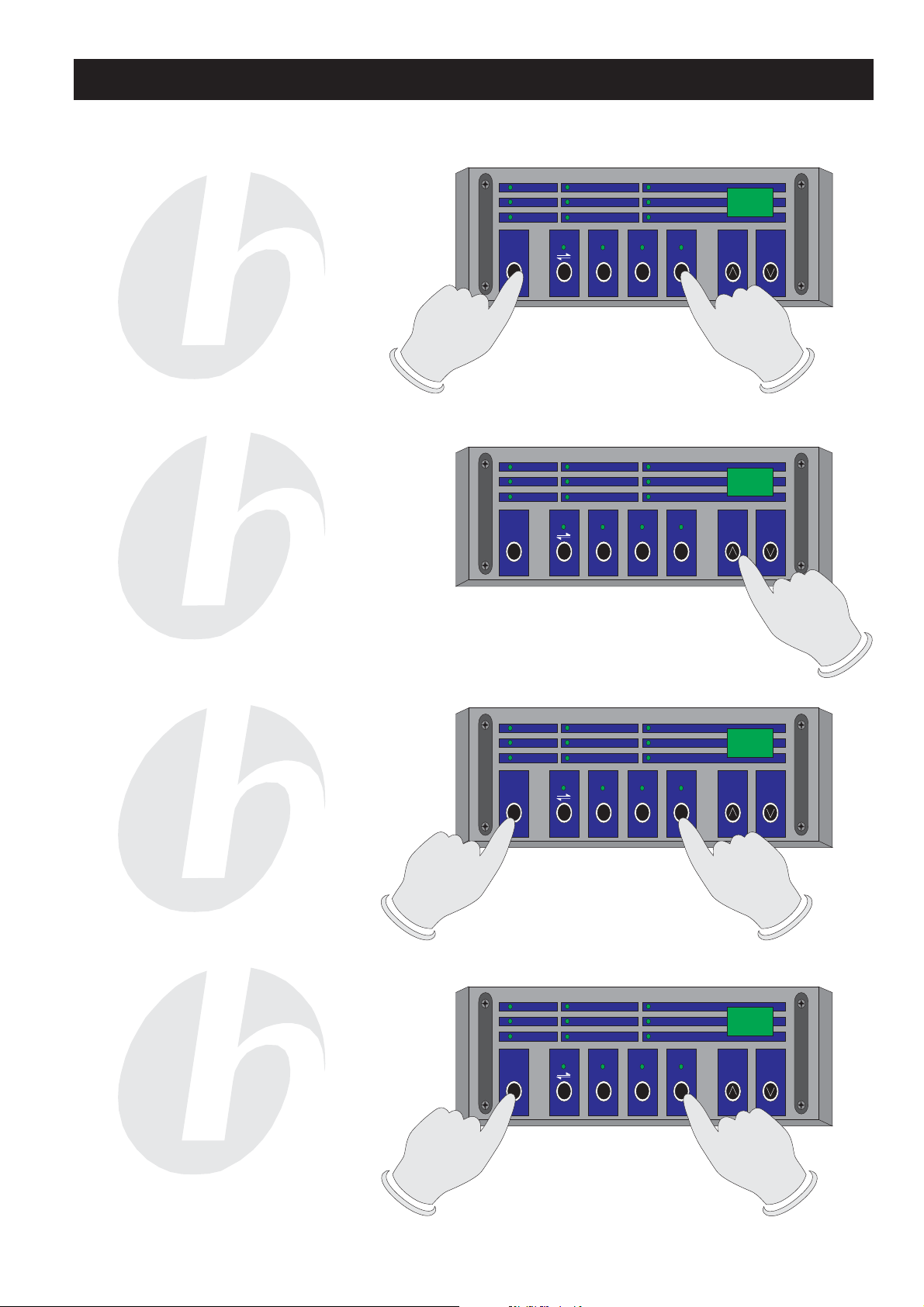

A-4 Einstellen der verschiedene Parameter
Drücken Sie die Funktionstaste (festhalten) und drücken Sie die Taste
PRESET
F
Nacheinander erscheint im Display :
P01 - P16 (Lauflichtprogram 1 bis 16) R01 - A99 (Lauflichtgeschwindigkeit­1/60 Schritt / Sekunde bis 20 Schritte/Sek.) D00 - DFF (Dimm-einstellung 0-100%) F00 - F99 (einstellen Fade time) E00 - E25 (Pre-heat Einstellung 0-25%)
A-5 Parameter FADE TIME
Mittels Funktionstaste und die Taste
F PRESET
wählen Sie den Parameter F00 - F99 Die Ein- und Ausblendezeit stellen Sie mit der UP und DOWN Taste ein. Beachten Sie bitte das bei einem Lauflicht mit hoher Geschwindigkeit die Fadetime auf F00 steht, da sonst die Lampe keine Zeit kriegt aufzuleuchten.
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
HOLD SOUND
PROG SOUND
out
SIGNAL SELECT
DOWN
UP
F00
SIGNAL SELECT
DOWN
UP
RESET
RESET
A-6 Parameter DIMMEN
Mittels Funktionstaste und die Taste
F PRESET
wählen Sie den Parameter D00 - DFF (0-100%) Hiermit stellen Sie die max.Lichtleistung von allen 4 Dimmkanälen der gesammten Dimmbar ein. Für Dimmeinstellen pro Kanal siehe Seite 2
MANUAL DIMMER (A-2)
A-7 Parameter Geschwindigkeit
Mittels Funktionstaste und die Taste
F PRESET
wählen Sie den Parameter R01-A99 (RATE) Mit der UP und DOWN Taste stellen Sie die Lauflichtgeschwindigkeit zwischen 1/60 bis 20 Schritte pro Sekunde ein .
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
HOLD SOUND
PROG SOUND
D00
SIGNAL SELECT
UP
R99
SIGNAL SELECT
UP
RESET
DOWN
RESET
DOWN
3
Page 4
BEDIENUNGSANLEITUNG BOTEX T-4 DMX-512 T-BAR
A-8 PARAMETER PRE HEAT
Mittels Funktionstaste und der Taste
F PRESET
wählen Sie den Parameter E00 - E25 (pre-heat) In dieser Funktion können Sie mittels der UP und DOWN Taste bei allen 4 Kanälen die Vor­glühung der Lampen von 0-25% einstellen.
A-9 PARAMETER LAUFLICHTPROGRAMME
Mittels Funktionstaste und der Taste
F PRESET
wählen Sie den Parameter P01-P16 In dieser Funktion wählen Sie mittels der UP und DOWN Taste 16 verschiedene Lauflicht­Programme
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
HOLD SOUND
PROG SOUND
E25
SIGNAL SELECT
UP
P16
SIGNAL SELECT
UP
RESET
DOWN
RESET
DOWN
B. DMX Mode
Drücken Sie mit einem Finger die Funktionstaste
und halten Sie diese gedrückt.
F
Mit dem anderen Finger drücken Sie so oft auf die
SIGNAL SELECT
Taste bis die grüne LED neben DMX aufleuchtet. Im Display lesen Sie jetzt die Buchstaben .
IN
B-1 EINSTELLEN DER DMX ADRESSEN
Jetzt können Sie auf allen 4 Kanälen die gewünschte DMX Adresse einstellen.
Drücken Sie die CH-1 Taste. .
Die LED blinkt an/aus
Mittels der UP und DOWN Taste stellen Sie jetzt den gewünschten DMX Kanal ein (1 - 512). Jetzt drücken Sie nochmals auf die CH-1 Taste und die grüne LED blinkt nicht mehr. Der DMX Kanal ist jetzt gespeichert.
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
MASTER
DMX
DMX SIGNAL
MANUAL DIMMER
MANUAL PROGRAM
AUTO PROGRAM AUTO SOUND
CH.1
CH.2 CH.3 CH.4
D/S MODE PRESET
1F 234
HOLD SOUND
PROG SOUND
HOLD SOUND
PROG SOUND
IN
SIGNAL SELECT
UP
512
SIGNAL SELECT
UP
RESET
DOWN
RESET
DOWN
4
